Замена задних тормозных колодок барабанных форд фокус 2 – Замена задних тормозных колодок Форд Фокус 2 барабанные дисковые

Замена Задних Колодок Форд Фокус 2 Барабан ~ AUTOTEXNIKA.RU

Ford Focus Fan

Замена задних тормозных колодок Ford Focus 2. Видео

Тормозные системы Ford находятся в хорошем состоянии. Но поместив барабаны на заднюю подвеску, 2-ка российские сборщики потрясли их. Замена задних тормозных колодок сложнее, чем передняя.

Замена обуви ff2

Как заменить задние подушки Ford Focus 2.

Замена подушек 2-ki правильным подходом отнимает у вас немного времени. Запасные ботинки производятся на второй модели Ford Focus в среднем на 150-200 тыс. Км. Теперь мы покажем, как заменить задние тормозные колодки на самом Ford, но прежде чем я начну, я хочу напомнить вам, какие тормозные колодки для 2-ки вам нужно купить.

Зачем? Я отвечу. pad 2. два вида: для барабанных тормозов и диска, но как отличить диски и барабанные тормоза? Вам просто нужно посмотреть. в вашем фокусе 2 находятся барабаны задней подвески или дисковые (вспомогательные) тормоза.

Как правильно собрать колодки для Ford 2

Читайте так же

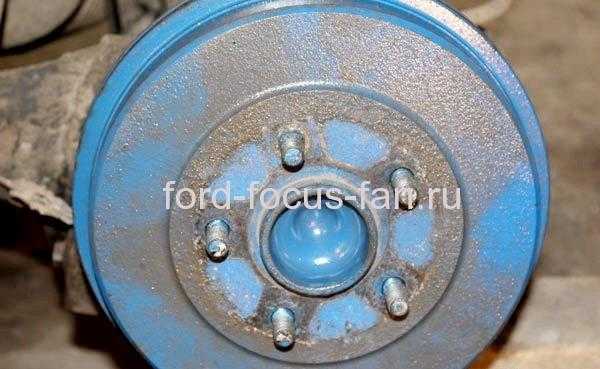

Это то, что выглядит барабан 2, поэтому ваши тормозные колодки должны быть полумесяцем. Для дисковых тормозов используются одинаковые прокладки (подкладка), а также передние. Сначала расслабьте ручку ручки Ford Focus. Это делается в салоне; вам нужно снять ручку фокусировочного наконечника 2, а под ней. шпилька с гайкой 13 мм, раскрутить ее до конца.

Корпус ручного тормоза Ford Focus 2, как разблокировать или вытащить ручной тормоз

Как поменять задние тормозные колодки Форд Фокус 2

Мата нет.В этом видео я показал как можно просто поменять задние тормозные колодки на фокусе 2.Вариантов.

Проверка задних тормозов Форд Фокус

Проверка и обслуживание задних барабанов Форд Фокус 2. Азбука Форд 5 серия, часть 2. ? Первая часть по замене.

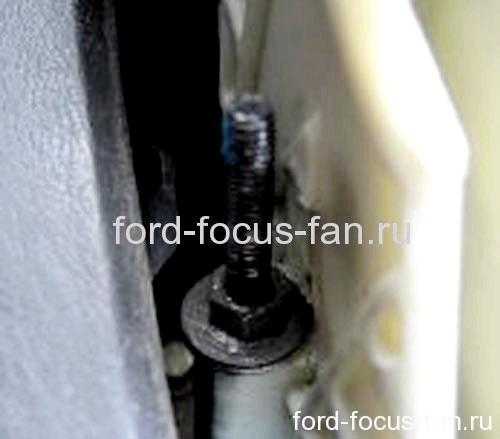

Гайка регулировки фокуса Ford Focus

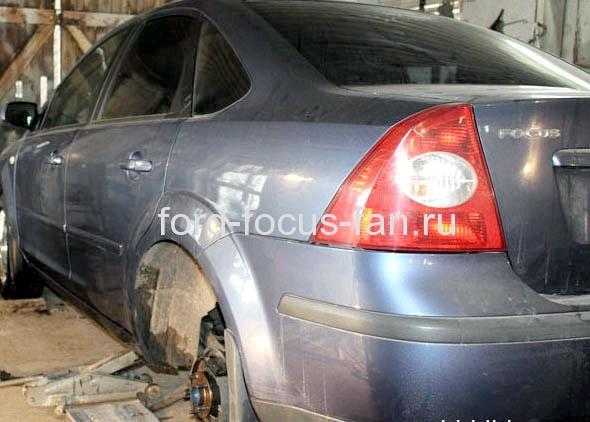

Затем мы выясним, как удалить барабан Ford Focus 2. Сначала ослабьте кабель ручного тормоза. После этого с помощью молотка рядом с каждой шпилькой (при этом не касаясь шпильки), пока она не начнет смещаться. Далее, подевая монтирует с обеих сторон попеременно.

Как заменить задние колодки на Ford

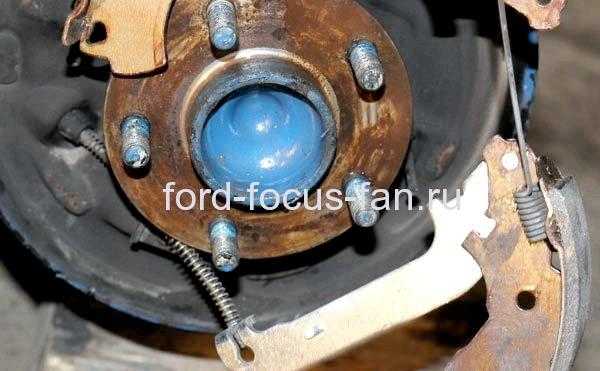

Удалите клипы. Здесь удаляется барабан, вот что мы удалим: я показываю отверткой крепежные вставки, поворачиваю их вверх или вниз, так что это удобно и, с помощью отвертки, вытащить его, затем мы удаляем нижнюю пружину.

Как правильно собрать колодки для Ford 2

Читайте так же

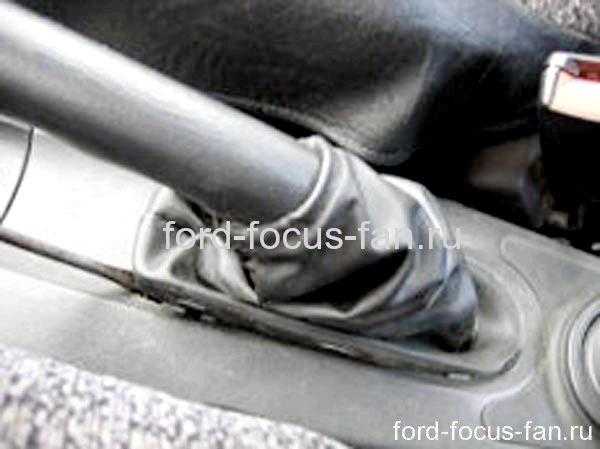

Затем отсоедините ручной тормоз.

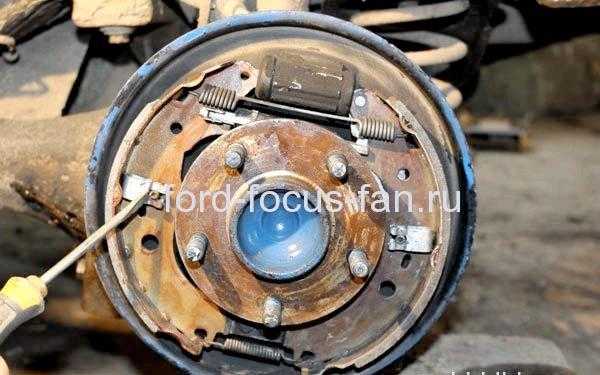

Так выглядит «тормозная система» Ford Focus 2. Две прокладки, закрепленные сверху пружинной и резьбовой регулировочной стойкой. Я также уменьшу подушки маленькой пружиной.

Отсоединить кабель ручного тормоза

И снизу вы можете увидеть кабель ручного тормоза, его тоже нужно удалить, в паз тянуть себя к круглому гнезду, и это ваши руки, и просто собрать первый положить веревку бар на месте (как показано на вершина). Для новых тормозных колодок (с ослабленной ручкой) вам необходимо установить новое расстояние до барабана. Для того чтобы его можно было носить, но также и так, чтобы подушки находились не слишком далеко от внутренней поверхности барабана. Это делается с помощью той же регулировочной стойки.

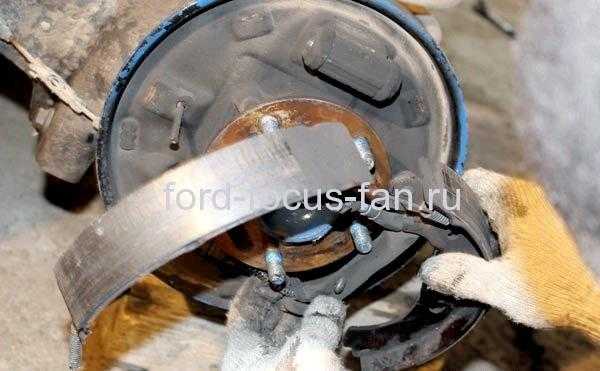

Поместите колодки в обратном порядке

Закрепите подушки Ford Focus (фото выше), сняв нижнюю пружину и разместив верхние кулачки на цилиндре, а затем вытащите подушки вниз и закрепите пружину.

Верните барабан на место

Мы крепим держатели по бокам и соединяем кабель ручного рычага. Затем установите барабан на место и поместите колесо. Замена завершена.

Читайте так же

autotexnika.ru

Замена тормозных колодок тормозного механизма заднего колеса

  1. Руководства по ремонту
  2. Ford Focus 2 2005-2008
  3. Замена тормозных колодок тормозного механизма заднего колеса

Минимально допустимая толщина фрикционных накладок тормозных колодок тормозного механизма заднего колеса составляет 1,0 мм.

Примечание

Измерить толщину полностью изношенной накладки тормозной колодки с достаточной степенью точности затруднительно. Поэтому измерьте общую толщину колодки и из полученного значения вычтите толщину основания колодки (2,0 мм).

Заменяйте колодки в следующих случаях:

– толщина фрикционных накладок меньше допустимого значения;

– поверхность накладок замаслена;

– фрикционная накладка непрочно соединена с основанием;

– накладки имеют глубокие борозды и сколы.

Предупреждения

Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов.

Колодки заменяйте одновременно в тормозных механизмах обоих задних колес.

Вам потребуются: ключ для гаек колес, пассатижи с тонкими губками, отвертка с плоским лезвием, раздвижные пассатижи с фиксацией.

1. Включите первую передачу и установите упоры под передние колеса.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо (см. «Замена колеса») и установите автомобиль на опору.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

5. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана»).

6. Поверните вверх…

7. …и снимите прижимные скобы обеих тормозных колодок, потянув их на себя.

Предупреждение

Доступ к стойкам прижимных скоб с обратной стороны щита тормоза затруднен. Поэтому проследите, чтобы стойки не сместились вглубь отверстий в щите, и не снимайте стойки без крайней необходимости.

8. Если снимаете изношенные тормозные колодки для замены новыми, предварительно установите регулятор зазоров в исходное положение, для чего отожмите вверх отверткой пружинный упор храпового механизма регулятора…

9. …и, удерживая упор, заверните пассатижами зубчатую гайку регулятора до упора, вращая ее по часовой стрелке.

10. Поддев отверткой, отцепите пассатижами от задней колодки отогнутый конец верхней стяжной пружины, отцепите ее второй конец от передней колодки и снимите пружину.

Предупреждение

При работе пассатижами и отверткой будьте осторожны. Рекомендуем пользоваться специальными клещами для снятия стяжных пружин.

11. Немного отведите назад заднюю колодку и снимите распорную планку в сборе с регулятором зазора.

12. Переместите тормозные колодки вниз, снимая их с нижнего упора на щите тормоза, чтобы ослабить натяжение нижней стяжной пружины, снимите пружину и переднюю колодку.

13. Переместите назад наконечник удлинителя заднего троса в пазу разжимного рычага так, чтобы он совпал с прорезью в рычаге…

14. …отсоедините наконечник троса от разжимного рычага и снимите заднюю тормозную колодку.

Предупреждения

Сразу после снятия колодок закрепите поршни рабочего цилиндра любым доступным способом (например, стяните резиновым жгутом или свяжите проволокой), иначе поршни могут быть вытолкнуты из цилиндра распорной пружиной и из гидросистемы вытечет тормозная жидкость.

При снятых колодках не нажимайте на педаль тормоза, так как из рабочего цилиндра будут вытолкнуты поршни и из гидросистемы вытечет тормозная жидкость.

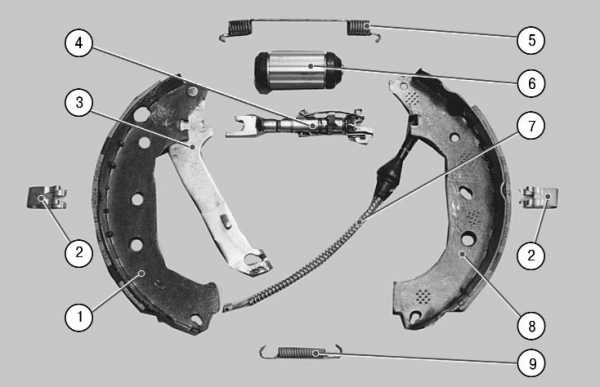

Рис. 9.5. Детали тормозного механизма заднего колеса (показаны детали тормозного механизма с правой стороны): 1 – задняя колодка тормозного механизма заднего колеса; 2 – прижимная скоба; 3 – разжимной рычаг стояночного тормоза; 4 – распорная планка с регулятором зазоров; 5 – верхняя стяжная пружина; 6 – рабочий цилиндр; 7 – удлинитель заднего троса привода стояночного тормоза; 8 – передняя колодка тормозного механизма заднего колеса; 9 – нижняя стяжная пружина

15. Очистите от загрязнений и осмотрите детали тормозного механизма (рис. 9.5). Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.

Полезные советы

При каждой разборке тормозного механизма заменяйте прижимные скобы новыми.

Рекомендуем при замене тормозных колодок заменять распорные планки в сборе с регуляторами зазоров, если они начали корродировать, так как при дальнейшей эксплуатации коррозия может вызвать отказ регулятора зазоров.

Примечания

Детали регулятора зазоров левого тормозного механизма невзаимозаменяемы с соответствующими деталями правого тормозного механизма — не перепутайте их!

Передняя 8 (см. рис. 9.5) и задняя 1 колодки заднего тормозного механизма разные по конструкции (к задней колодке с помощью заклепочной оси присоединен разжимной рычаг стояночного тормоза, а фрикционная накладка передней колодки имеет меньшую длину, но большую толщину, чем у задней колодки). Помимо этого задние тормозные колодки различаются как левые и правые.

16. На места трения передней и задней тормозных колодок о тормозной щит нанесите тугоплавкую смазку для тормозных механизмов.

17. Освободите поршни рабочего цилиндра от фиксирующего приспособления, сожмите раздвижными пассатижами поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию.

Предупреждение

Учтите, что при утапливании поршней в цилиндр повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

18. Установите тормозной барабан (см. «Снятие и установка тормозного барабана»).

19. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Если щелчки прекратились, зазор установлен.

20. Установите на место колесо. Проверьте легкость его вращения.

21. Аналогично замените тормозные колодки тормозного механизма другого колеса.

22. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»).

Скачать информацию со страницы
↓ Комментарии ↓





Раздел 1. Устройство автомобиля
Общие сведения об автомобиле Паспортные данные Ключи автомобиля Органы управления Отопление (кондиционирование) и вентиляция салона Двери Ремни безопасности Сиденья Регулировка положения рулевого колеса Зеркала заднего вида Освещение салона Противосолнечные козырьки Вещевые ящики салона Капот Управление коробкой передач Багажник крыши

Раздел 2. Рекомендации по эксплуатации
Правила техники безопасности и рекомендации Что нужно иметь в автомобиле Обкатка автомобиля Эксплуатация автомобиля в гарантийный период Подготовка автомобиля к выезду Заправка автомобиля бензином Использование домкрата Буксировка автомобиля

Раздел 3. Неисправности в пути
Двигатель не заводится Неисправности системы впрыска топлива Пропал холостой ход Перебои в работе двигателя Диагностика состояния двигателя по внешнему виду свечей зажигания Автомобиль движется рывками Автомобиль плохо разгоняется Двигатель заглох во время движения Упало давление масла Перегрев двигателя Аккумуляторная батарея не подзаряжается Пуск двигателя от внешних источников тока Неисправности электрооборудования Появились посторонние стуки Проблемы с тормозами Прокол колеса

Раздел 4. Техническое обслуживание
Общие положения Ежедневное обслуживание (ЕО) Первое техническое обслуживание (ТО-1) Второе техническое обслуживание (ТО-2)

Раздел 5. Двигатель
Особенности конструкции Возможные неисправности двигателя, их причины и способы устранения Полезные советы Проверка компрессии в цилиндрах Снятие и установка брызговика двигателя Замена опор подвески силового агрегата Установка поршня первого цилиндра в положение ВМТ такта сжатия Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Регулировка зазоров в приводе клапанов Головка блока цилиндров Снятие и установка двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания двигателя Система улавливания паров топлива

Раздел 6. Трансмиссия
Сцепление Коробка передач Приводы передних колес

Раздел 7. Ходовая часть
Передняя подвеска Задняя подвеска

Раздел 8. Рулевое управление
Особенности конструкции Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения Рулевая колонка Рулевые тяги Рулевой механизм

Раздел 9. Тормозная система
Особенности устройства Возможные неисправности тормозной системы, их причины и способы устранения Прокачка гидропривода тормозной системы Проверка положения педали тормоза Главный тормозной цилиндр Вакуумный усилитель тормозов Замена шлангов и трубок гидропривода тормозов Снятие и установка педали тормоза Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз Антиблокировочная система тормозов

Раздел 10. Электрооборудование
Особенности конструкции Диагностика неисправностей бортового электрооборудования Монтажные блоки Аккумуляторная батарея Генератор Стартер Выключатель (замок) зажигания Система управления двигателем Освещение, световая и звуковая сигнализация Замена моторедуктора стеклоочистителя ветрового окна Замена моторедуктора стеклоочистителя окна двери задка Снятие и установка омывателя стекла ветрового окна Замена моторедуктора стеклоподъемника передней двери Снятие и установка электродвигателя вентилятора радиатора системы охлаждения двигателя Замена дополнительного сопротивления вентилятора радиатора системы охлаждения двигателя Снятие и установка электродвигателя отопителя Замена дополнительного сопротивления электровентилятора отопителя Электрообогрев стекла окна задка (двери задка) Комбинация приборов Выключатели панели приборов Замена блока управления электростеклоподъемниками и электроприводом зеркал Автомобильная аудиосистема Замена датчиков и выключателей

Раздел 11. Кузов
Особенности конструкции Возможные неисправности кузова, их причины и способы устранения Снятие и установка облицовки радиатора Снятие и установка брызговиков колес и подкрылков Снятие и установка бамперов Снятие и установка переднего крыла Снятие и установка каркаса моторного отсека и бруса переднего бампера Снятие и установка решетки короба воздухопритока и водоотводящего щитка Капот Боковые двери Дверь задка автомобилей с кузовом хэтчбек Крышка люка наливной трубы топливного бака Сиденья Снятие и установка облицовки тоннеля пола Система пассивной безопасности (SRS) Зеркала заднего вида Панель приборов Отопитель и кондиционер Арматура салона Снятие и установка облицовок салона Снятие и установка облицовок багажника Стеклоочиститель ветрового окна Стеклоочиститель окна двери задка Замена неподвижного остекления кузова Снятие и установка полки крепления аккумуляторной батареи Уход за кузовом

Раздел 12. Колеса и шины
Технические характеристики Маркировка колесных дисков Маркировка шин Замена колес Колесные гайки Обкатка шин Хранение шин Балансировка колес Цепи противоскольжения Запасное колесо Проверка давления в шинах Проверка протектора шин Проверка вентиля Проверка радиального и бокового биения дисков

Раздел 13. Покупка запасных частей
Моторное масло Пластичные смазки Охлаждающие жидкости Тормозная жидкость Топливный фильтр тонкой очистки Воздушный фильтр Масляный фильтр системы смазки двигателя Свечи зажигания

Раздел 14. Поездка на СТО

Раздел 15. Зимняя эксплуатация автомобиля
Как подготовить автомобиль к зиме Рекомендации по пуску двигателя в сильный мороз Что полезно купить к зиме Полезные зимние советы

Раздел 16. Подготовка к техосмотру
Рекомендации Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

Раздел 17. Советы начинающему автомеханику
Техника безопасности при проведении ремонтных работ Инструменты Перед началом работы Восстановление резьбовых соединений Советы по кузовному ремонту

Приложения
Приложение 1. Моменты затяжки резьбовых соединений, Н·м Приложение 2. Габаритные размеры (мм) автомобилей Ford Focus II с кузовами седан и универсал Приложение 3. Технические характеристики двигателей и эксплуатационные показатели автомобилей в зависимости от типа применяемого двигателя Приложение 4. Давление воздуха в холодных шинах Приложение 5. Заправочные объемы, л

Схемы электрооборудования
Схема 1. Соединения стеклоочистителя и стеклоомывателя ветрового стекла Схема 2.Соединения системы заряда аккумуляторной батареи Схема 3. Соединения системы гидропривода тормозной системы Схема 4. Соединения системы вентиляции, отопления и кондиционирования воздуха Схема 5. Соединения системы пуска двигателя Схема 6а. Соединения системы контроля скорости Схема 6б. Соединения системы контроля скорости Схема 7а. Соединения системы управления двигателем Схема 7б. Соединения системы управления двигателем Схема 7в. Соединения системы управления двигателем Схема 7г. Соединения системы управления двигателем Схема 7д. Соединения системы управления двигателем Схема 7е. Соединения системы управления двигателем Схема 7ж. Соединения системы управления двигателем Схема 8а. Соединения системы кондиционирования воздуха Схема 8б. Соединения системы кондиционирования воздуха Схема 9. Соединения системы усилителя рулевого управления Схема 10а. Соединения антиблокировочной системы тормозов (АБС) Схема 10б. Соединения антиблокировочной системы тормозов (АБС) Схема 11. Соединения системы динамической стабилизации автомобиля

automend.ru

Самостоятельная замена задних барабанов, колодок (с. 6)

Поскольку частенько возникают вопросы по некорректной работе тормозов после проведения работ с ними, опишу важный элемент конструкции, и принцип работы, распорную планку с автоматом регулировки зазора.
Планка состоит из частей, отмеченных на фото стрелками соответствующего цвета.
Желтый - наконечник с резьбой, за счет которой происходит удлинение планки, и подведение колодок.
Голубая - Вращающаяся втулка, в которую вкручивается наконечник, имеет на себе зубчатую насечку (шестерню), являющуюся частью храпового механизма
Красная - плоская, изогнутой формы пружина, с язычком толкателем, храпового механизма.
Зеленый - второй наконечник, прикреплен к пружине, и свободно перемещается во втулке.
Есть еще плоская пружинка, на фото внизу, но она предназначена для предварительного взведения механизма, и особой роли не играет.

Принцип работы, основан на удлинении механизма, за счет постепенного выкручивания, наконечника с резьбой из центральной втулки, при воздействии на храповый механизм.
Когда колодки сходятся под воздействием сводящей пружины, правый, свободный наконечник вдавливается в центральную втулку, пружина изгибается, оттягивает за собой язычок, который соскальзывает вниз по насечке, и упирается, когда колодки при торможении разведутся, пластина выпрямится и толкнет язычком шестерню, втулка провернется, и резьба удлинится за счет выворачивания.
Сколько раз нажмешь на педаль, столько раз сработает пружина и храповый механизм, и настолько удлинится планка.
Процесс не сиюминутный, для того чтобы планка удлинилась на 1.5 - 2.0 мм. надо чтобы механизм сработал полностью 30-40 раз.

Посему при обслуживании тормозов, надо проверять работоспособность механизма, промывать и смазывать.
А после сборки тормозов, перед натяжением ручника, поработать педалью тормоза, (при работающем двигателе и вакуумном усилителе), не 10-15 раз, а до того пока механизм не разведется полностью, и не компенсирует зазор колодок, и ход педали тормоза не станет минимальным. Зазор может быть увеличенным, и из за износа колодок, и из за износа барабанов. И только потом натягивать ручник. Поскольку потом планка натянутого ручника не даст сработать механизму.
Что чревато для начала не корректной работой тормоза в т.ч. и ручного, а потом выпадением автомата из посадочного места, и его разрушением, с возможным заклиниванием механизмов колеса.

ffclub.ru
