Форд мондео 3 регулировка ручника – Регулировка ручника Форд Мондео

Регулировка ручника Форд Мондео

Вам потребуются: ключи «на 13», «на 17», набор плоских щупов.

Для предварительной проверки правильности регулировки привода стояночного тормоза поднимите рычаг привода вверх до упора, при этом вы дол.т.ны услышатв 7 или 8 щелчков храпового устройства. Если количество щелчков не укладывается в указанный интервал или автомобиль, не удерживается стояночным тормозом, отрегулируйте привод. Регулировочный узел привода стояночного тормоза расположен снизу на основании кузова

1.    Установите правильные зазоры между тормозными колодками и дисками тормозных механизмов, колес. Для этого несколько раз сильно нажмите на педаль, тормоза при опущенном до упора вниз рычаге привода стояночного тормоза

2.    Установите автомобиль, на подъемник или смотровую канаву. Если работаете на смотровой канаве, вывесите заднюю часть, автомобиля и установите ее на надежные опоры.

3.    Отсоедините впускную трубу дополнительного глушителя от приемной трубы, снимите с кронштейнов глушителя подушки его подвески и опустите глушитель, вниз, оперев промежуточную трубу на поперечину задней подвески.

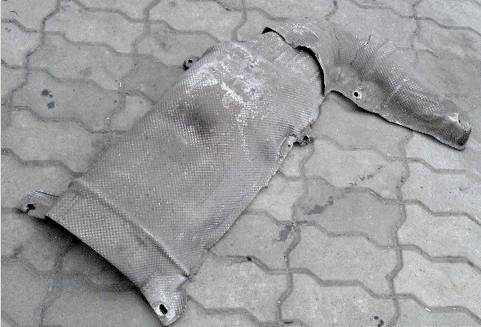

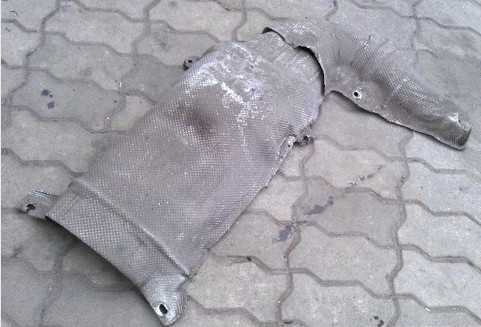

4.    Снимите термоэкран дополнительного глушителя

5 Полностью ослабьте натяжение задних тросов 1 и 5  привода стояночного тормоза, для чего отверните регулировочную гайку 3 до конца резьбового наконечника переднего троса 4 привода, ослабив, ее контргайку.

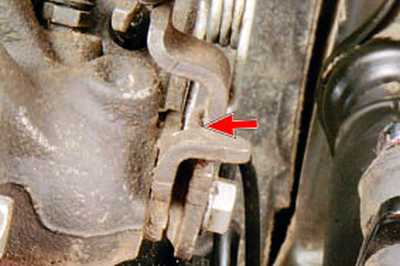

6,    Вставьте плоский щуп толщиной 1,2 мм между разжимными рычагами привода стояночного тормоза и опорами на суппортах обоих тормозных механизмов, задних колес (место установки щупа показано на фото стрелкой).


7.    Навинчивайте регулировочную гайку 3 на резьбовой наконечник переднего троса 4 до момента, когда начнется перемещение какого-либо разжимного рычага на суппорте

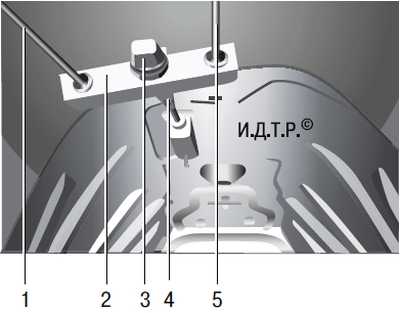

Регулировочный узел привода стояночного тормоза: 1, 5 - задние тросы привода стояночного тормоза; 2 - уравнитель; 3 - регулировочная гайка; 4 - передний трос привода стояночного тормоза

Для выполнения операции 7 потребуется помощник, так как нужно одновременно вращать регулировочную гайку и наблюдать за разжимными рычагами.
8.    Извлеките щупы и проверьте свободу вращения колес. Если ощущается притормаживание какого-либо колеса, повторите операции 5-7.

9.    Если и после повторной регулировки наблюдается притормаживание колес, повторите операции 5-7, заменив, щуп толщиной

1,2    мм на щуп толщиной 1,0 мм

10.    Если и после регулировки с исполвзо-ванием щупа толщиной 1,0 мм наблюдается притормаживание колес, повторяйте регули-ровку, каждый раз заменяя щуп на щуп менв-шей толщины (через 0,2 мм), до момента совершенно свободного вращения колес.

11.    Затяните контргайку наконечника переднего троса.

12.    Если после всех попыток регулировки не удается добиться желаемого результата, проверьте состояние тормозных колодок тормозных механизмов, задних колес, тормозных дисков и тросов привода. Неисправные детали замените (см. соответствующие подразделы) и отрегулируйте привод стояночного тормоза, как описано выше.

13.    Установите детали в порядке, обратном снятию.

14.    Опустите автомобиль, на колеса.

При отсутствии щупа допустим следующий упрощенный вариант регулировки стояночной тормозной системы.

1.    Выполните операции, описанные выше в пп. 1-4.

2.    Вращайте регулировочную гайку по часовой стрелке, навинчивая ее на резьбовой наконечник переднего троса и периодически проверяя легкость вращения задних колес. Навинчивайте регулировочную гайку на наконечник троса до момента появления хорошо ощутимого сопротивления их вращению.

3.    Отверните регулировочную гайку до момента полного освобождения задних колес.

4.    Установите автомобиль на колеса, затормозите стояночным тормозом, установите рычаг управления коробкой передач в нейтральное положение и попробуйте вручную перекатить автомобиль. Если это удалось сделать, привод отрегулирован неправильно или неисправен. В этом случае повторите регулировку, выполняя ее более тщательно.







www.fordclubrus.ru

Как Подтянуть Ручник На Форд Мондео 3

Замена ремня безопасности Ford Mondeo 3

07/27/2012 2 115

Здравствуйте! Сегодня мы продолжим тему тормозов, поручней и кабелей. И расскажи об этом, как заменить ручной тормоз на Ford Mondeo своими руками.

В прошлый раз мы говорили о том, как заменить кабель

ручного тормоза на Ford Fiesta, и как заменить ручной тормоз Ford Fusion, на этот раз также достигло Mondeo. Как я уже говорил в предыдущей статье:

Замена кабеля привода стояночного тормоза производится в случае его повреждения или повреждения крышки кабеля, а также в тех случаях, когда он сильно продлен и не позволяет регулировать (подтягивать) вручную. Кроме, кабель ручного тормоза Рекомендуется как минимум раз в год удалять смазку, как правило, перед зимней эксплуатацией.

Здесь нечего добавить, так что давайте перейдем непосредственно к замене.

Для работы подготовьте

  1. Клавиши находятся на «10», «16».
  2. Новые канатные световые кабели.

Пошаговое руководство по замене кабеля ручного тормоза Ford Mondeo

Работа выполняется на смотровой яме или с помощью лифта.

  1. Первое, что мы поддерживаем, чтобы автомобиль не катился. Если у вас есть яма, для этого есть контр-клинья.
  2. Затем мы садимся на машину и вытаскиваем два задних колеса.
  3. Опустите ручной тормоз в самое нижнее положение, чтобы освободить подушки.
  4. Веревка, установленная на Mondeo, а также на Fuegen, скрыта под алюминиевой теплозащитой. Поэтому перед заменой кабеля Ford Mondeo вам необходимо снять теплозащитный экран. И это не позволяет удалить выхлопную трубу, так что все в порядке. Вытяните три резиновые ленты из подвесных глушителей и впускной трубы до начала работы катализатора. Затем, когда глушитель начинает зависать. закрепите заднюю часть глушителя и приступайте к демонтажу теплозащитного экрана, он крепится к 6 гайкам для ключа до «10».
  5. Аккуратно снимите теплозащитный экран, старайтесь не сгибать ничего, чтобы позже не возникало проблем с установкой.

Ремонт заднего тормозного суппорта Форд Мондео 3

Ремонт заднего тормозного суппорта Форд Мондео 3. Можно помочь материально каналу:.

Читайте так же



Ручник подтяжка

Фф2 Ручник

.

6. Теперь, когда ничего не мешает, вы можете безопасно снять кабели ручного тормоза.

7. Убедитесь, что ручка не поднимается вверх, а затем потяните за концы кабеля от одного опорного кронштейна к другому, а затем другой.

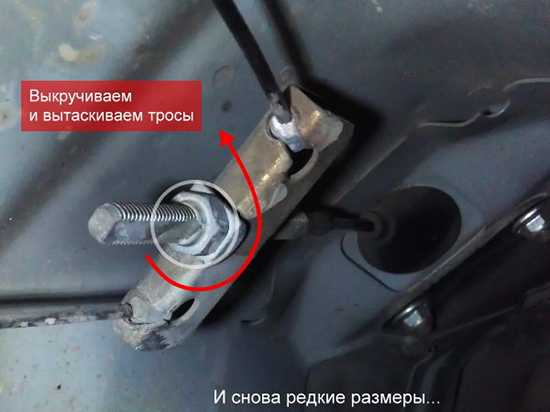

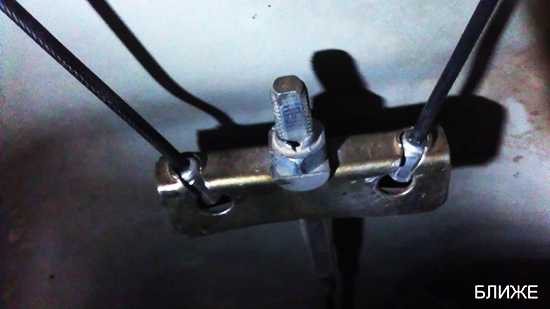

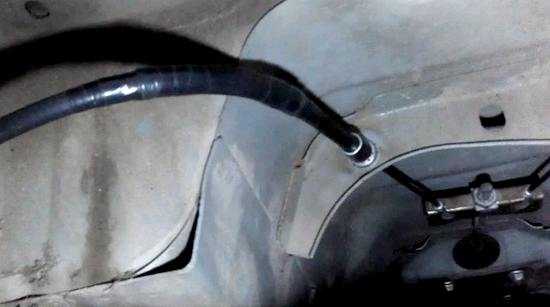

8. Теперь, как для центрального кабеля, так и для рычага натяжения. Здесь у меня есть следующая картина. Это было полезно для «16». Отвинтите гайку, тем самым сдвинув натяжной стержень назад.

9. Извлеките пластиковую крышку из пластиковых зажимов, а затем кабелей.

Перед сборкой я решил смазать кабели, для этого я добавил пару капель масла в корпус каждого из них. Затем перейдите к обратной сборке.

Как затянуть кабель руля

Читайте так же

1. Когда вы достигаете растяжки несколько раз, затяните и опустите ручной тормоз, Чтобы заработать связи и понять, сколько тянуть.

2. Опустите ручной тормоз как можно дальше и перейдите к подвеске. С одной стороны, необходимо удерживать кронштейн с кабелями, а второй. тянуть гайку по часовой стрелке, наблюдая за свободным ходом наконечников.

3. Теперь сядьте в салон и посмотрите, насколько рычаг ручного тормоза на тормозном суппорте отклонился. Этот рычаг имеет довольно большой свободный ход, поэтому регулировка достаточно проста и проста, достаточно контролировать увеличение зазора.

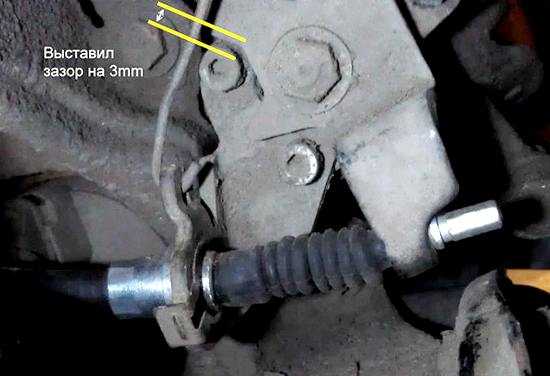

4. С обеих сторон я оставил зазор 3 мм, это позволило мне сбалансировать свободный ход ручного тормоза и «мертвую хватку» прокладок.

Результаты:

Бегун начал ходить, как он полагает. в пределах фиксированного диапазона появляется правильное сопротивление «весу», которое ощущается при сжатии ручного тормоза на 5-6 щелчков.

При небольшом ускорении, если вы затягиваете ручной тормоз. автомобиль поднимается, как будто вырытый, на склонах также хорошо держится.

Читайте так же

avtotrue.ru

Ford Mondeo | Регулировка ручного тормоза

Автомобили с задними барабанными тормозами
Предупреждение

Регулировка троса (тросов) на автомобилях, оборудованных задними барабанными тормозами, необходима только после замены троса, либо после отсоединения троса от заднего тормоза по какой-либо причине. Если автомобиль не удерживается ручным тормозом, то обычно это указывает либо на износ тормозных колодок, либо на неисправность механизма регулировки зазора между колодками и барабанами.


1.
Поднимите заднюю часть автомобиля и установите на подставки.
2. Полностью опустите рычаг ручного тормоза, затем несколько раз нажмите на педаль тормоза.
3. Поднимите рычаг ручного тормоза вверх на пять щелчков.
4. Одинаково затягивайте или ослабляйте регулировочные гайки до тех пор пока задние колодки будут едва касаться тормозного барабана. Причем вы должны чувствовать, что колеса вращаются с одинаковым сопротивлением.
5. Отпустите ручной тормоз и убедитесь в том, что колеса свободно вращаются. В противном случае регулировку повторите.
Автомобили с задними дисковыми тормозами
Предупреждение

На автомобилях с задними дисковыми тормозами механизм саморегулировки зазора между колодками и барабанами отсутствует. Поэтому, чтобы компенсировать износ колодок, ручной тормоз требуется периодически регулировать. Регулировка также должна проводиться всякий раз после замены или снятия троса, диска тормоза, либо механизма ручного тормоза в сборе по каким-либо причинам.


6. Медленно поднимите рычаг ручного тормоза, подсчитайте количество щелчков. Если рычаг можно поднять выше восьмого, то отрегулируйте трос ручного тормоза как описано ниже.
7. Снимите чехол ручного тормоза. На некоторых автомобилях для доступа к механизму ручного тормоза может понадобиться снятие центральной секции (лотка).
8. Отпустите по одному болту на каждом заднем колесе. Поднимите автомобиль и установите на подставки.
9. Отверните каждый отпущенный болт. Подсвечивая фонариком, проворачивайте колесо до тех пор пока в отверстии для болта вы не увидите зубчатое колесо регулятора.
10. Вращая колесо регулятора по часовой или против часовой стрелки, разведите тормозные колодки так, чтобы они коснулись тормозного барабана. Отведите колодки так, чтобы колеса свободно вращались (на 3 или 4 зубца на регуляторе).
Предупреждение

Если зубчатое колесо регулятора с трудом проворачивается, снимите колеса и тормозной диск, затем смажьте регулятор и повторите регулировку.


11. После установки диска три раза включите ручной тормоз, затем медленно поднимите рычаг ручного тормоза вверх до пятого щелчка. Одинаково вращая регулировочные гайки добейтесь, чтобы колодки едва задевали за барабаны и чтобы колеса вращались с одинаковым сопротивлением.
12. Отпустите ручной тормоз и проверьте что задние колеса свободно вращаются.
13. Затяните болты колес с заданным моментом.

automn.ru

Ford Mondeo | Регулировка стояночного тормоза

Рычаг стояночного тормоза через тросовые тяги приводит в действие тормозные механизмы задних колес. В качестве тяг используется стальной трос в гибкой витой оплетке. Износ стояночного тормоза в процессе эксплуатации незначителен.

Регулировка стояночного тормоза производится при исправной рабочей тормозной системе в следующих случаях:

— после замены тросов привода стояночного тормоза;

— после замены направляющих колодок тормозного дискового механизма;

— после замены тормозных колодок или тормозных дисков;

— при большом ходе рычага стояночного хода.

В автомобилях с задними барабанными тормозными механизмами стояночный тормоз регулируют в зоне крепления рычага стояночного тормоза внутри автомобиля. Доступ к тормозным тросам открыт со стороны кронштейна рычага стояночного тормоза.

В автомобилях с задними дисковыми тормозными механизмами стояночный тормоз регулируют в зоне тормозного цилиндра.


        ПРЕДУПРЕЖДЕНИЕ

Тросовый привод и все подвижные элементы стояночной тормозной системы должны иметь легкий ход, а задние тормозные механизмы рабочей системы отрегулированы.

Регулировка стояночного тормоза с задними барабанными тормозами

Регулировку стояночного тормоза с задними барабанными тормозами проводите в следующем порядке:

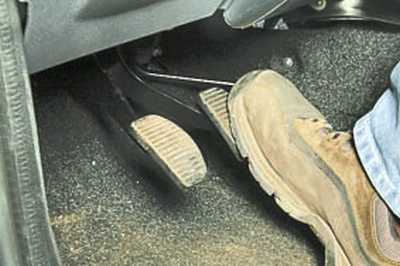

— несколько раз с силой нажмите на педаль тормоза, чтобы установить правильные зазоры между колодками и барабанами или дисками;

— отпустите педаль тормоза и несколько раз затяните и отпустите стояночный тормоз,

— опустите рычаг стояночного тормоза в нижнее положение;

— снимите заднюю секцию центральной консоли, чтобы получить доступ к рычагу стояночного тормоза;

— установите упоры под передние колеса, после чего поднимите домкратом заднюю часть автомобиля и установите ее на опоры;


        ПРИМЕЧАНИЕ

На некоторых моделях автомобиля доступ к регулировочным гайкам стояночного тормоза можно получить, сняв пепельницу в задней части центральной консоли.

— затяните рычаг стояночного тормоза на четвертый зубец защелки фиксатора, отпустите контргайки и затягивайте регулировочные гайки на одинаковый угол до тех пор, пока оба задних колеса еще с трудом проворачиваются;

— отпустите рычаг стояночного тормоза и проверьте, могут ли оба колеса свободно вращаться;

— проверьте регулировку. Для этого полностью затяните стояночный тормоз и сосчитайте щелчки храповика, после чего, если потребуется, повторите регулировку;

— после окончания регулировки затяните контргайки, удерживая при этом регулировочные гайки;

— в зависимости от конструкции установите секцию (или пепельницу) центральной консоли.

Регулировка стояночного тормоза с задними дисковыми тормозами

Регулировку стояночного тормоза с задними дисковыми тормозами проводите в следующем порядке:

— несколько раз с силой нажмите на педаль тормоза, чтобы установить правильные зазоры между колодками и барабанами или дисками, отпустите педаль тормоза и несколько раз затяните и отпустите стояночный тормоз, после чего опустите рычаг стояночного тормоза в нижнее положение;

— снимите заднюю секцию центральной консоли, чтобы получить доступ к рычагу стояночного тормоза;

— установите упоры под передние колеса, после чего поднимите домкратом заднюю часть автомобиля и установите ее на опоры;

— отверните контргайки и регулировочные гайки стояночного тормоза, поворачивая их на одинаковые углы до тех пор, пока рычажки стояночного тормоза задних суппортов не отойдут назад до упоров;

— при помощи маркера нарисуйте напротив друг друга две маленьких черты. Одну на рычажке стояночного тормоза, а другую — на заднем тормозном суппорте;


Рис. 8.1. Зазор (отмечен стрелкой) между рычажком стояночного тормоза и упором должен быть не более 1,5 мм



— медленно затягивая обе регулировочные гайки стояночного тормоза, следите за рычажками стояночного тормоза, которые должны чуть отойти от упоров. Когда расстояние между метками составит примерно 1,0 мм (рис. 8.1) на правом и левом тормозах, убедитесь, что оба колеса вращаются свободно, а затем проверьте регулировку, несколько раз затянув стояночный тормоз полностью и сосчитав количество щелчков храповика;

— установите рычаг привода стояночного тормоза в крайнее верхнее положение и снова опустите его. Проверьте, свободно ли вращаются колеса. Накладки тормозных колодок не должны тереться о тормозные диски. Если потребуется, выполните регулировку снова;

— после окончания регулировки затяните контргайки, удерживая при этом регулировочные гайки;

— в зависимости от конструкции установите секцию (или пепельницу) центральной консоли.

automn.ru

Регулировка привода стояночного тормоза | Ford Mondeo 4 manual

Ford Mondeo 4 Регулировка привода стояночного тормоза

Рис. 9.6. Регулировочный узел привода стояночного тормоза: 1, 5 – задние тросы привода стояночного тормоза; 2 – уравнитель; 3 – регулировочная гайка; 4 – передний трос привода стояночного тормоза.
Вам потребуются: ключи «на 13», «на 17», набор плоских щупов.

Для предварительной проверки правильности регулировки привода стояночного тормоза поднимите рычаг привода вверх до упора, при этом вы должны услышать 7 или 8 щелчков храпового устройства. Если количество щелчков не укладывается в указанный интервал или автомобиль не удерживается стояночным тормозом, отрегулируйте привод. Регулировочный узел привода стояночного тормоза расположен снизу на основании кузова.

1. Установите правильные зазоры между тормозными колодками и дисками тормозных механизмов колес. Для этого несколько раз сильно нажмите на педаль тормоза при опущенном до упора вниз рычаге привода стояночного тормоза.
2. Установите автомобиль на подъемник или смотровую канаву. Если работаете на смотровой канаве, вывесите заднюю часть автомобиля и установите ее на надежные опоры.
3. Отсоедините впускную трубу дополнительного глушителя от приемной трубы (см. Снятие и установка основных и дополнительного глушителей), снимите с кронштейнов глушителя подушки его подвески и опустите глушитель вниз, оперев промежуточную трубу на поперечину задней подвески.
4. Снимите термоэкран дополнительного глушителя (см. Снятие и установка термоэкранов).
5. Полностью ослабьте натяжение задних тросов 1 и 5 (рис. 9.6) привода стояночного тормоза, для чего отверните регулировочную гайку 3 до конца резьбового наконечника переднего троса 4 привода, ослабив ее контргайку.

6. Вставьте плоский щуп толщиной 1,2 мм между разжимными рычагами привода стояночного тормоза и опорами на суппортах обоих тормозных механизмов задних колес (место установки щупа показано на фото стрелкой).
7. Навинчивайте регулировочную гайку 3 (см. рис. 9.6) на резьбовой наконечник переднего троса 4 до момента, когда начнется перемещение какого-либо разжимного рычага на суппорте.
ПРИМЕЧАНИЕ.
Для выполнения операции 7 потребуется помощник, так как нужно одновременно вращать регулировочную гайку и наблюдать за разжимными рычагами.
8. Извлеките щупы и проверьте свободу вращения колес. Если ощущается притормаживание какого-либо колеса, повторите операции 5–7.
9. Если и после повторной регулировки наблюдается притормаживание колес, повторите операции 5–7, заменив щуп толщиной 1,2 мм на щуп толщиной 1,0 мм.
10. Если и после регулировки с использованием щупа толщиной 1,0 мм наблюдается притормаживание колес, повторяйте регулировку, каждый раз заменяя щуп на щуп меньшей толщины (через 0,2 мм), до момента совершенно свободного вращения колес.
11. Затяните контргайку наконечника переднего троса.
12. Если после всех попыток регулировки не удается добиться желаемого результата, проверьте состояние тормозных колодок тормозных механизмов задних колес, тормозных дисков и тросов привода. Неисправные детали замените (см. соответствующие подразделы) и отрегулируйте привод стояночного тормоза, как описано выше.
13. Установите детали в порядке, обратном снятию.
14. Опустите автомобиль на колеса.
ПОЛЕЗНЫЕ СОВЕТЫ.
При отсутствии щупа допустим следующий упрощенный вариант регулировки стояночной тормозной системы.
1. Выполните операции, описанные выше в пп. 1–4.
2. Вращайте регулировочную гайку по часовой стрелке, навинчивая ее на резьбовой наконечник переднего троса и периодически проверяя легкость вращения задних колес.
Навинчивайте регулировочную гайку на наконечник троса до момента появления хорошо ощутимого сопротивления их вращению.
3. Отверните регулировочную гайку до момента полного освобождения задних колес.
4. Установите автомобиль на колеса, затормозите стояночным тормозом, установите рычаг управления коробкой передач в нейтральное положение и попробуйте вручную перекатить автомобиль. Если это удалось сделать, привод отрегулирован неправильно или неисправен. В этом случае повторите регулировку, выполняя ее более тщательно.
Если и повторная регулировка не приведет к желаемому результату, см. п. 12.

Регулировка привода стояночного тормоза Ford Mondeo 4 (2007-2014)

ford-mondeo-4.dv13.ru

Замена троса ручного тормоза Форд Мондео своими руками

Всем привет! Сегодня мы продолжим тему тормозов, ручников и тросиков... И расскажем вам о том, как заменить тросик ручника на Форд Мондео своими руками.

В прошлый раз мы рассказывали как заменить трос ручного тормоза на Ford Fiesta, а также о том как заменить ручник на Ford Fusion, на этот раз очередь дошла и до Mondeo. Как я уже говорил в предыдущей статье:

Замена тросика привода стояночного тормоза производится в случае его износа или повреждения оболочки троса, а также в тех случаях, когда он сильно вытянулся и не позволяет как следует отрегулировать (подтянуть) ручник. Кроме того, трос ручника рекомендуется снимать не реже чем раз в год для проведения смазочных работ, как правило, перед зимней эксплуатацией.

Добавить здесь особо нечего, поэтому давайте перейдем непосредственно к замене...

Для работы подготовьте

  1. Ключи на "10" , "16" .
  2. Новые тросики ручника.

Пошаговая инструкция как заменить тросик ручника Ford Mondeo

Работа производится на смотровой яме или с использованием подъемника.

  1. Первым делом подпираем машину, чтобы не покатилась. Если у вас яма, для этого существуют противоткатные клинья.
  2. Далее домкратим машинку и вывешиваем два задние колеса.
  3. Опустите ручник в самое нижнее положение, чтобы разжались колодки.
  4. Тросики ручника на Мондео, как и на Фьюжене, спрятаны под алюминиевую теплозащиту. Поэтому перед тем как заменить трос ручника Форд Мондео вам потребуется снять теплозащиту. А ее не дает снять выхлопная труба, поэтому все по порядку. Стяните три резинки с подвесов глушителя и приемной трубы до начала катализатора. Затем когда глушитель начнет свисать – подвяжите заднюю часть глушителя и приступайте к демонтажу теплозащитного кожуха, он крепится на 6 гаек под ключ на "10".
  5. Аккуратно снимите теплозащиту, старайтесь ничего не погнуть, чтобы потом не возникло проблем с установкой.

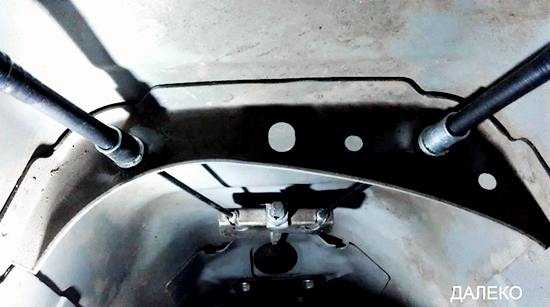

6. Теперь, когда ничего не мешает, можно смело снять тросы ручника.

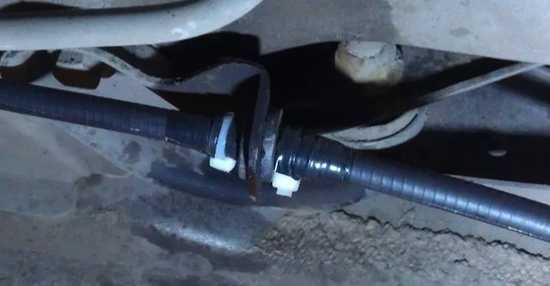

7. Убедитесь в том, что ручник не поднят вверх, затем стяните концы троса с одного кронштейна суппорта, а после и с другого.

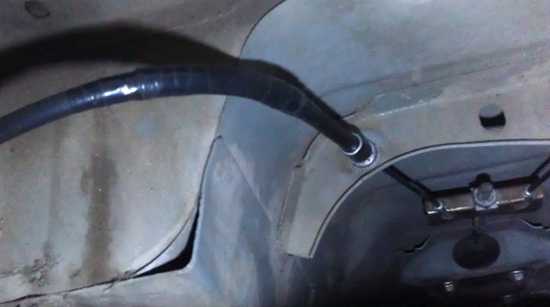

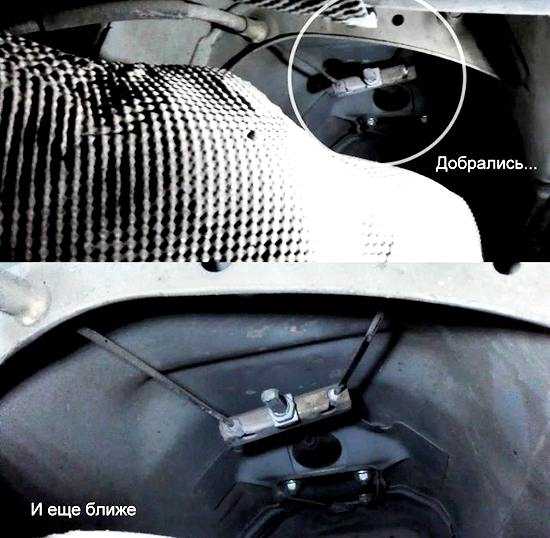

8. Теперь, что касается центрального троса и натяжного рычага... Здесь у меня следующая картина. Здесь пригодился накидной на "16". Откручиваете гайку, сдвигая тем самым натяжную планку назад.

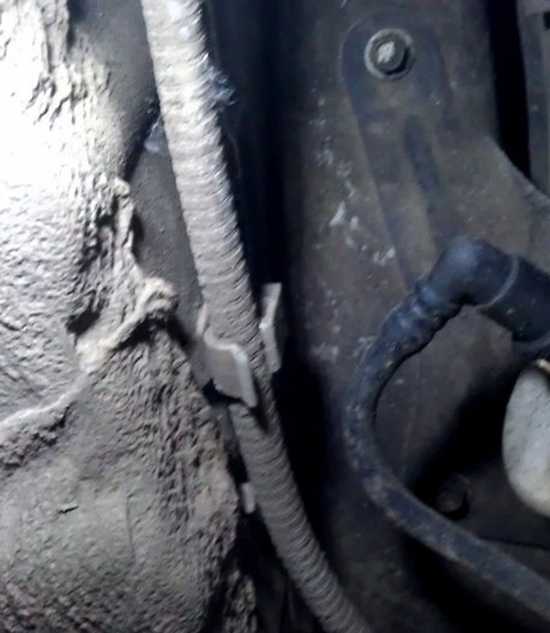

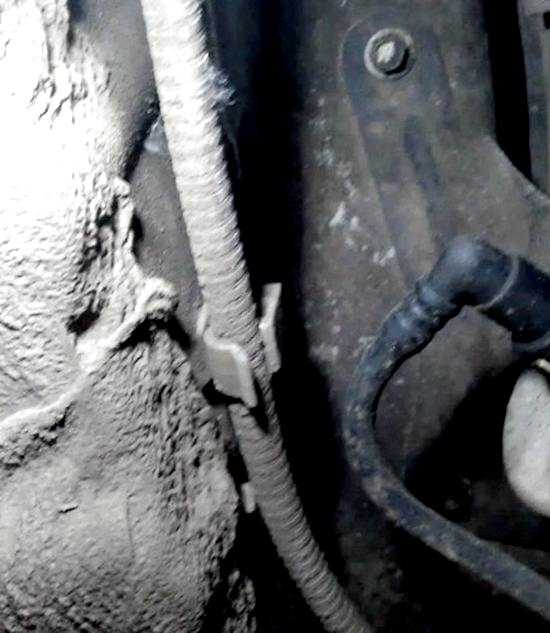

9. Вытяните из пластиковых фиксаторов сам кожух, а после и сами тросики.

Перед сборкой решил смазать тросики, для этого в кожух каждого добавил по пару капель масла. Далее приступаем к обратной сборке.

Как подтянуть трос ручника

1. Когда дойдете до натяжки несколько раз затяните и опустите ручник, чтобы приработать соединения и понять сколько нужно подтягивать.

2. Опустите ручник максимально вниз и приступайте к подтяжке. Одной рукой необходимо удерживать кронштейн с тросами, а второй тянуть гайку по часовой стрелке, наблюдая при этом за свободным ходом наконечников.

3. Теперь садитесь в салон и посмотрите на сколько сильно отклонился рычаг ручного тормоза на тормозном суппорте. Этот рычаг имеет довольно большой свободный ход, поэтому регулировка довольно проста и незамысловата, достаточно следить за увеличением зазора.

4. С обеих сторон я оставил зазор 3 мм, это позволило выдержать баланс между свободным ходом ручного тормоза и "мертвой хваткой" колодок.

Результаты:

Ручник стал ходить как и полагает — в рамках фиксированного диапазона, появилось правильное сопротивление "вес", который ощущается при затяжке ручника на 5-6 щелчке.

При небольшом разгоне, если затянуть ручной тормоз — машина встает как вкопанная, на склонах также удерживает хорошо.

Форд-Мастер

Понравилась статья? Поделитесь ею с друзьями в соц. сетях сетях:

ford-master.ru

Ford Mondeo | Регулировка ручного тормоза

10.13. Регулировка ручного тормоза

ОБЩИЕ СВЕДЕНИЯ

Трос ручного тормоза
1 – регулировочная гайка,
2 – оболочка троса ручного тормоза,
3 – оболочка троса ручного тормоза,
4 – фиксатор

Муфта троса ручного тормоза
1 – регулировочная муфта,
5 – цветное уплотнительное кольцо

Предупреждение

Оптимальный зазор тормозных колодок поддерживается механизмом автоматической регулировки, однако, при замене тросов ручного тормоза или заднего суппорта тормозов необходимо произвести регулировку ручного тормоза.


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Как минимум один раз нажмите до упора педаль тормоза.
2. Полностью освободите ручной тормоз.
3. Потянув вверх, извлеките пепельницу из задней части центральной консоли.
4. Ослабьте болты крепления задних колес, затем поднимите заднюю часть автомобиля и закрепите на подставках. Снимите задние колеса.

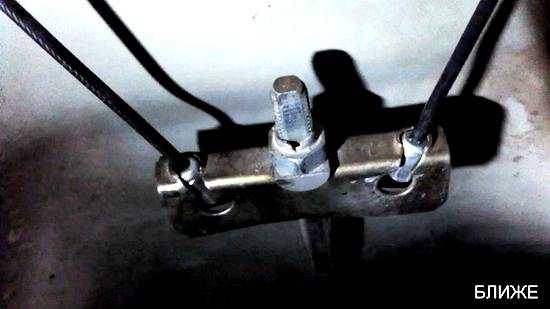

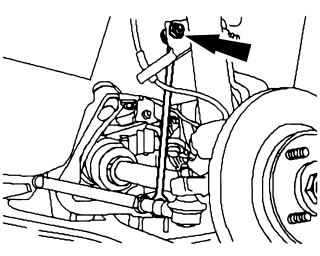

5. Снимите с компенсатора тросов ручного тормоза пластмассовые детали, которые не подлежат повторному использованию.
6. Лезвием отвертки зафиксируйте компенсатор тросов ручного тормоза от поворачивания.
7. Отрегулируйте трос ручного тормоза следующим образом.

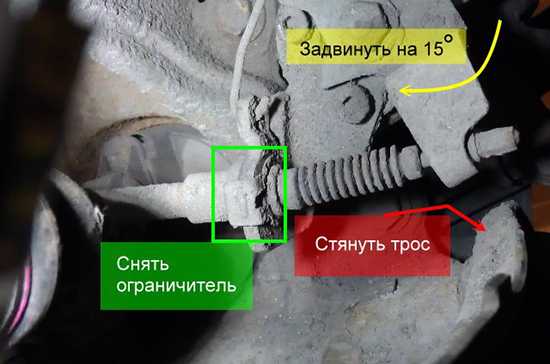

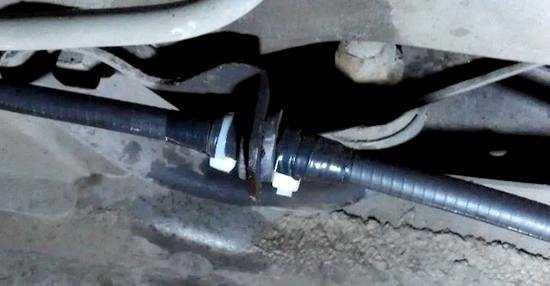

8. Снимите фиксатор (4) (см. рис. Трос ручного тормоза).
9. Вращая регулировочную гайку, затяните ее до упора, при этом канавка для фиксатора должна быть перекрыта.
10. Переместите оболочки троса ручного тормоза (2 и 3) (см. рис. Трос ручного тормоза) навстречу друг другу.
11. Вращайте регулировочную гайку в обратную сторону до появления желобка для фиксатора.
12. Установите фиксатор.
13. Потянув в разные стороны, растяните оболочки троса ручного тормоза (2 и 3) (см. рис. Трос ручного тормоза) на обоих тросах ручного тормоза до полного натяжения троса (стрелки). При этом проверьте, чтобы рычаг ручного тормоза на суппорте не переместился.
14. Извлеките отвертку из компенсатора тросов ручного тормоза и несколько раз затяните ручной тормоз.
15. Проверьте правильность натяжения тросов ручного тормоза. При правильном натяжении тросов ручного тормоза расстояние (А) между рычагом ручного тормоза и суппортом тормоза должно быть не более 1,5 мм.
16. В противном случае произведите повторную регулировку, для чего, отвинчивая или завинчивая регулировочную муфту (1) (см. рис. Муфта троса ручного тормоза), отрегулируйте трос ручного тормоза таким образом, чтобы расстояние между рычагом ручного тормоза и суппортом составляло не более 1,5 мм.
Предупреждение

При проведении регулировки вращайте регулировочную муфту настолько, чтобы не выступало цветное уплотнительное кольцо с торца регулировочной муфты. В противном случае в элемент регулировки троса ручного тормоза будет попадать вода и грязь.


17. Установите и привинтите болтами задние колеса.
18. Опустите автомобиль на землю и затяните болты крепления колес моментом 120 Нм.
19. Установите на место пепельницу.

automn.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
