Инструкция – Ford Focus. Самодиагностика климат-контроля.
Система климат-контроля имеет функцию самодиагностики, которая позволяет обнаруживать и сохранять в своей памяти устойчивые ошибки системы. Ошибки будут отображены на дисплее «Климат-контроля».Для считывания ошибок необходимо включить зажигание.
Активация самодиагностики
1. Включите климат-контроль
2. Удерживайте кнопки «OFF» и «В НОГИ» нажатыми вместе в течение 2 секунд
3. Нажмите «AUTO» в течение 1.5 секунд.
В течение нескольких секунд запустится система самодиагностики. На дисплее будет отображаться ход выполнения процесса. Обнаруженные ошибки будут отображены на обеих сторонах дисплея.
Например, левая часть дисплея отобразит «90», правая – «27», соответственно, код ошибки – 9027. Ниже приведена таблица значений кодов ошибок. Режим диагностики может быть остановлен в любое время нажатием любой кнопки на «Климат-контроле».
Примечание: Если во время диагностики нажать «Размораживание окон» (Defrost) – все ошибки в памяти будут удалены!
Просмотр ошибок
1. Включите климат-контроль
2. Удерживайте кнопки «OFF» и «В НОГИ» нажатыми вместе в течение 2 секунд
3. Нажмите «В ЛИЦО» в течение 1.5 секунд.
Записанные ранее ошибки будут отображены на дисплее. Для очистки памяти от ошибок – нажмите «Размораживание окон» (Defrost), чтобы просто завершить диагностику – нажмите любую иную кнопку.
Если есть неисправность – через 10 секунд высветится её код, если нет – будут гореть все символы дисплея.
Просмотр версии программного обеспечения (прошивки)
1. Включите климат-контроль
2. Удерживайте кнопки «OFF» и «В НОГИ» нажатыми вместе в течение 2 секунд
3. Нажмите «A/C» в течение 1.5 секунд.
На дисплее будет отображена версия программного обеспечения климат-контроля. Для выхода из режима нажмите любую кнопку.
Ошибки климат-контроля Форд Фокус
avtoved.guru
Неисправности климат-контроля – Ford Focus 2
| цитата | ||
Ради прикола попробовал сей “тест” – а ничего не происходит |
С первого раза у меня тоже не получилось..
ОРИГИНАЛ:
The climate control system features a self-diagnosis function which can detect and store both current permanent faults as well as intermittent faults which have occurred during normal operation of the vehicle. It is also possible to read out these faults via the display of the EATC module. To read out the fault memory, the ignition key must be turned to the “ON” position and the battery voltage must be between 9 V and 16 V.
Activation of self-diagnosis
On the EATC module, briefly PRESS the “OFF” and “FOOTWELL” buttons simultaneously for at least 2 seconds, then PRESS “AUTO” within 1.5 seconds. The self-diagnosis which then starts lasts a few seconds. An animated display appears in the EATC display during this time. Any faults found are displayed on both displays in the form of trouble codes.
Example: Left-hand display indicates “90”, right-hand display indicates “27” – read trouble code 9027. The following table gives information on the possible DTCs and their corresponding meanings. Diagnosis mode can be stopped at any time by PRESSING any button on the EATC module.
Note:
If the “Defrost” button is pressed to end the diagnosis mode, all DTCs in the fault memory will be deleted!
Reading out of stored faults
On the EATC module, briefly PRESS the “OFF” and “FOOTWELL” buttons simultaneously for at least 2 seconds, then PRESS “HEADROOM” within 1.5 seconds. Any stored faults are output on the EATC display and should be noted for safety reasons. By PRESSING the “DEFROST” button, the fault memory is cleared and diagnosis mode is ended. To end diagnosis mode without clearing the DTCs, PRESS any other button on the EATC module.
Reading out the software version
On the EATC module, briefly PRESS the “OFF” and “FOOTWELL” buttons simultaneously for at least 2 seconds, then PRESS “A/C” within 1.5 seconds. The software version is output on the EATC display. The output mode is ended by PRESSING any button.
Fault Code Table – vehicles with electronic automatic temperature control (EATC)
Fault code table for electronic automatic temperature control (EATC)
Self-test code ³ Description
9027 ³ Short in circuit for dashboard right-hand
9028 ³ Break in circuit for dashboard right-hand
9029 ³ Short in circuit for right-hand footwell
9030 ³ Break in circuit for right-hand footwell
9200 ³ Circuit for push buttons, EATC module
9242 ³ Circuit of air flap actuator for
9251 ³ Break in circuit for inside temperature
9253 ³ Short in circuit for interior temperature
9259 ³ Break in circuit for left-hand sun load
9261 ³ Short in circuit for left-hand sun load
9262 ³ Circuit of air flap actuator for defrost
9263 ³ Circuit of air flap actuator for air
9676 ³ Power supply voltage outside tolerance (9 CHECK charging system. For further V – 16 V)
A266 ³ Circuit of left-hand temperature control
A267 ³ Circuit of right-hand temperature control
A297 ³ Break in circuit for dashboard left-hand
A298 ³ Short in circuit for dashboard left-hand
A299 ³ Break in circuit for left-hand footwell
A307 ³ Short in circuit for left-hand footwell
A308 ³ Blower interior temperature sensor circuit
A426 ³ Break in circuit for right-hand sun load
A427 ³ Short in circuit for right-hand sun load
A516 ³ Blower control module circuit faulty
ffclub.ru
Тестирование системы климат-контроля в автомобиле Ford Focus 2
Система климат-контроля имеет функцию самодиагностики, которая позволяет обнаруживать и сохранять в своей памяти устойчивые ошибки системы. Ошибки будут отображены на дисплее «Климат-контроля».
Для считывания ошибок необходимо включить зажигание.
Активация самодиагностики:
1. Включите климат-контроль.
2. Удерживайте кнопки «OFF» и «В НОГИ» нажатыми вместе в течение 2 секунд.
3. Нажмите «AUTO» в течение 1.5 секунд.
В течение нескольких секунд запустится система самодиагностики. На дисплее будет отображаться ход выполнения процесса. Обнаруженные ошибки будут отображены на обеих сторонах дисплея.
Например, левая часть дисплея отобразит «90», правая – «27», соответственно, код ошибки – 9027. Ниже приведена таблица значений кодов ошибок. Режим диагностики может быть остановлен в любое время нажатием любой кнопки на «Климат-контроле».
Примечание: Если во время диагностики нажать «Размораживание окон» (Defrost) – все ошибки в памяти будут удалены!
Просмотр ошибок:
1. Включите климат-контроль.
3. Нажмите «В ЛИЦО» в течение 1.5 секунд.
Записанные ранее ошибки будут отображены на дисплее. Для очистки памяти от ошибок – нажмите «Размораживание окон» (Defrost), чтобы просто завершить диагностику – нажмите любую иную кнопку.
Если есть неисправность – через 10 секунд высветится её код, если нет – будут гореть все символы дисплея.
Просмотр версии программного обеспечения (прошивки)
1. Включите климат-контроль.
2. Удерживайте кнопки «OFF» и «В НОГИ» нажатыми вместе в течение 2 секунд.
3. Нажмите «A/C» в течение 1.5 секунд.
На дисплее будет отображена версия программного обеспечения климат-контроля. Для выхода из режима нажмите любую кнопку.
Ошибки климат-контроля Форд Фокус
Источник: http://www.autopeople.ru/forum/ford/focus/exploitation/106433.html.
carpedia.club
Почему не дует климат контроль на Форд Фокус 2 рестайлинг
Калибровка Климат-Контроля Ford Focus 2
ФФ2 клин заслонки климата.
Самодиагностика климат контроля форд фокус 2
Печка ФОРД Фокус 2 (кондиционер)
Самодиагностика климата focus 2
Двухзонный климат – контроль FORD FOCUS 3
Focus 2 не работает печка
Форд Фокус 2 замена реостата печки.
Глюк панели климат контроля Форд Фокус 2 2010г.в.
Чистка кондея Ford Focus
Также смотрите:
- МКПП Форд эскейп 2001 года
- Впускной коллектор Ford S-Max
- Как проверить генератор на Форд Фокус 2 видео
- Форд мустанг 1955
- Клуб Форд фиеста россия
- Лыжи на крышу Форд Фокус 2
- Тест магнитолы Форд Фокус 3
- Датчик заднего хода Форд сиерра
- Модельный ряд Форд 1970 1990
- Как снимать дроссельную заслонку на Форд Фокус 2
- Сравнительный тест драйв кроссоверов Форд куга
- Электро схемы Форд куга
- Съемник маслосъемных колпачков Форд Фокус 2
- Замена термостата на Форд галакси 1 9 тди видео
- Форд Транзит люблинская
fordport.ru
Ремонт моторчика блока климат-контроля в автомобиле Ford Focus 2
В один прекрасный день еду, слушаю музычку, жара на улице, закрываю окна и включаю климат на минимум. И через полминуты покрываюсь потом. Музыку на минимум, а вентилятор печки то не крутится! хотя заслонки все двигаются, температура меняется. До этого климатом не пользовался недели две.
Предохранители и релюшки целые. Еду на сервис к электрику, он смотрел минут 20 и выдаёт: У тебя щетки на моторчике стёрлись, а чтобы снять моторчик, нужно снимать всю панель.
Изучаю систему. Кстати на климатных фокусах можно запустить самодиагностику блока климат-контроля. Для активации самодиагностики нужно включить климат, зажать кнопки «OFF» и «В НОГИ» нажатыми вместе в течение 2 секунд, затем отпустить и сразу нажать «AUTO» в течение 1.5 секунд. Запустится самодиагностика. На дисплее будет отображаться ход выполнения процесса. Обнаруженные ошибки будут отображены на обеих сторонах дисплея. Коды четырёхзначные.
Итак, принцип работы вентилятора довольно прост — имеется три устройства, отвечающие за обороты вентилятора:
1. Блок климата, который на панели с кнопочками.
2. Регулятор/усилитель оборотов моторчика (он находится чуть выше крышки салонного фильтра). Внутри его плата с парой транзисторов. Он усиливает слаботочный сигнал от блока климата и передаёт на моторчик усиленный. У него очень мощное охлаждение в виде множества двухсантиметровых ножек которые выходят в область перед моторчиком, то есть блок этот охлаждается потоком воздуха, забираемого моторчиком, следовательно охлаждается он только когда моторчик крутится.

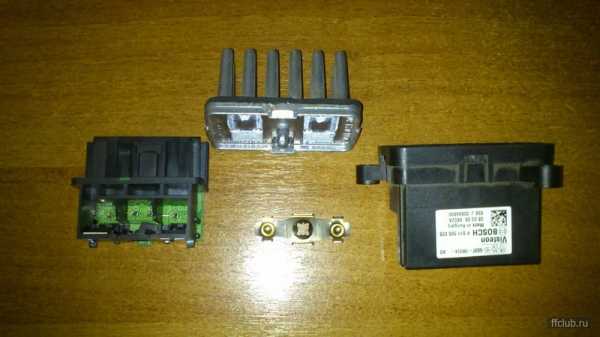

Вот его фото
Регулятор

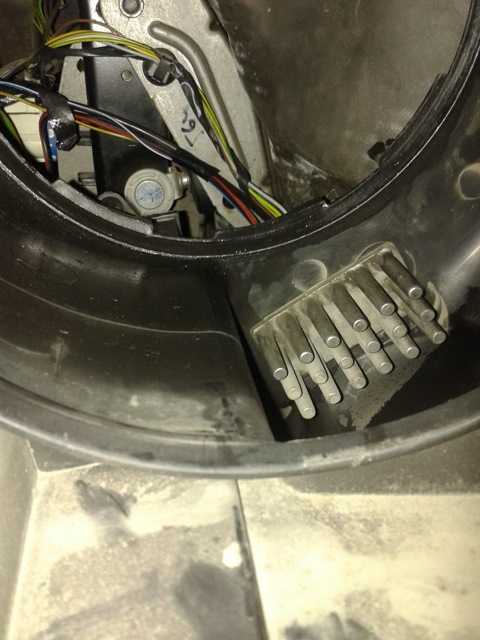

Так он у меня выглядит установленный, здесь на фото моторчик снят. Фото сделано со стороны бардачка.
А на неклиматных фокусах стоит обычное термореле с сопротивлениями. И если оно ломается, то вентилятор работает только на одной 4 скорости.
3. Сам моторчик с двумя контактами, один идёт из регулятора, а второй масса.
От блока климата идёт пара проводков + и — на регулятор. А через регулятор идёт провод на моторчик, то есть к нему подходит колодка с четырьмя контактами. Вольтаж с блока климата идёт на моём заведенном авто от 13,6 до 13,1 Вольт. Причём с уменьшением числа оборотов на блоке напруга на регулятор увеличивается. Затем регулятор преобразует и усиливает это сигнал и выдаёт на моторчик сигнал с напругой от 5 до 12 Вольт на моём незаведенном авто. Силу тока не измерял.
Вообще, сначала я просто снял моторчик печки. Снимается не сказать, что трудно, но не очень удобно, нужна только торкс отвертка. Моторчик снял за 10 минут. Снимать панель не нужно. Сначала разобрал бардачок, вытащил его, затем отсоединил колодку рециркуляции и открутил три самореза, крепящие кожух печки, он же шторка рециркуляции, здесь сложнее всего открутить третий саморез, он находится между кожухом и стенкой, отделяющей подкапотное пространство и салон. Но всё можно нащупать рукой. Потом положил на пол ГЕМ модуль — он под бардачком крепится на пару закручивающихся от руки саморезов и через образовавшееся пространство вытащил кожух рециркуляции. И увидел моторчик
Фото со стороны бардачка. На фото моторчик не зафиксирован (фотал чтоб посмотреть как его обратно установить) Кстати здесь сверху фото видна сетка забора воздуха с улицы.
Нужно отщелкнуть язычок на корпусе моторчика со стороны водителя и провернуть против часовой стрелки. Всё, моторчик можно вытащить через низ бардачка.
Моторчик был весь грязный и еле-еле крутился от руки. Засоряется он от того, что находится перед салонным фильтром и вся грязь сначала проходит через него. Почистил я его отверткой и задул везде где можно WD-40. Моторчик стал намного легче крутиться, но если провернуть резко от руки, то он делал где-то полоборота самостоятельно. Ладно думаю, дай поставлю. Поставил, подключил и всё закрутилось нормально, повключал-повыключал климат, и на третий-четвертый раз моторчик опять встал. Я подлез рукой к нему, а он крутится, но еле-еле, я ему помог и он закрутился нормально. Затем опять выключил-включил климат, и опять то же самое, но только с моей помощью моторчик уже не раскрутился до нужных оборотов, я опять выключил-включил климат, и моторчик вообще не крутился и не раскручивался с моей помощью.
Ладно, делаю перекур и снимаю опять моторчик, решил прочистить карбклинером, плюс запитал напрямую от аккума, ну он нормально крутиться, только в путь. Поставил на место и опять то же самое всё повторилось. Мне это поднадоело. На следующий день купил литиевую аэрозольную смазку, снял, промазал все подшипники, крыльчатка еще чуть легче крутиться стала, теперь сама делала примерно один оборот после раскрутки рукой. Ставлю назад и всё повторяется снова, но когда он работал еще сам, я покрутил его минут 10 на максимальных оборотах для расхождения смазки, но ничего не изменилось — он всё равно в стал.
На форуме подсказали разобрать моторчик полностью и смазать везде литолом. Так и сделал. Еще заехал а автомагазин, покрутил новые моторчики от тазов — оказалось они крутяться легче чем мой, “типа” почищенный.
Разобрал свой моторчик минут за 10. Крыльчатку не грел феном, как советовали, чуть побрызгал WD40 и зажав в тисках вал снизу, аккуратно покручивая крыльчатка снялась. На всякий случай пометил маркером положение, затем так же поставил. При покручивании брался не за края крыльчатки — так она сильно гнётся, а за часть, которая около вала.
Система там безподшипниковая. Вал с обмоткой просто стоит насквозь в два шарика которые довольно жество закреплены на пластинах сзади и спереди корпуса моторчика. То есть вал крутится внутри этих шариков.
Развальцевал пластину, держащую вал и снял обмотку. Смотрю — а шарик, который запрессован в эту пластину остался на валу. Его заклинило там и мотор крутил вал вместе с этим шариком, прилагая большие усилия для этого. Снял с вала шарик, а под ним всё ржавое было.
Всё промыл карбклинером, затем везде промазал литолом, запрессовал шарик обратно на пластину и собрал. Ничего не люфтит и не задевает. Только когда завальцевал пластинку, смотрю а у меня вал со стороны щёток торчит на 2 миллиметра больше чем раньше, походу не так собрал, но вроде все так, пришлось крыльчатку не до конца на 2 миллиметра вставлять.
Крутиться крыльчатка стала реально легче — как на новых. Поставил мотор на место, 10 раз проверил, поставил кожух заслонки, заодно и там смазал литолом движущиеся части, еще 10 раз проверил — ничего не свистит, не вибрирует, всё норм. Кстати мотор у меня и раньше не свистел, не вибрировал, ни зимой, ни сейчас — просто встал и всё.
На разборку-сборку и смазку моторчика ушло не больше часа. Собрал всё обратно минут за 10. Третий дальний саморез кожуха рециркуляции прикрутил при помощи изоленты — саморез изолентой прикрепил к отвертке.
Работой доволен. Так, что у кого полностью встал моторчик — разбирайте его и смазывайте полностью литолом. Скорее всего заклинило именно моторчик. А я еще зачем-то всякими измерениями занимался. Ничего сложного нету.
Кстати кому интересна маркировка на моём моторчике

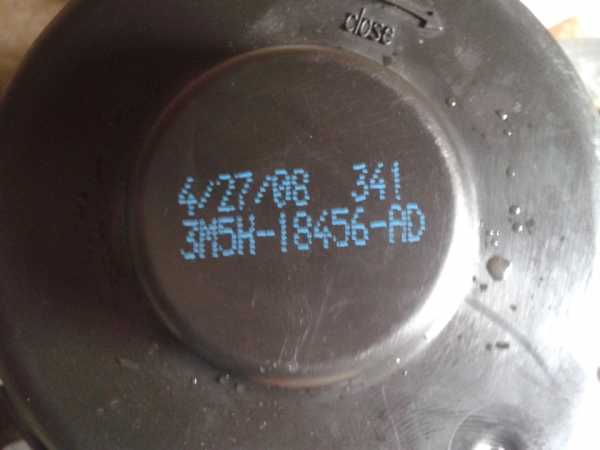

Сверху корпуса моторчика

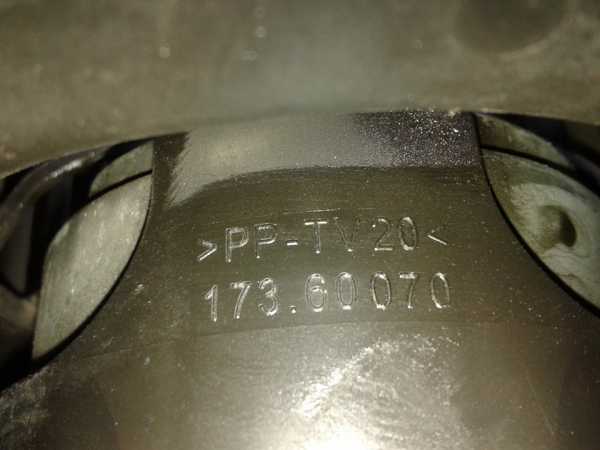

Сбоку корпуса моторчика
Источник: https://www.drive2.ru/l/7038365/
carpedia.club
Управление системой климат-контроля в автомобиле Ford Focus 2

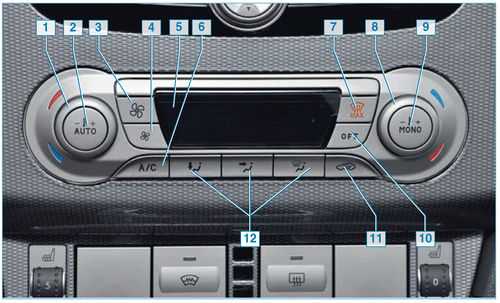

Блок управления системой климат-контролем:
1 — регулятор температуры воздуха задаваемой в зоне водителя;
2 — кнопка включения автоматического режима;
3 — кнопка увеличения скорости вращения вентилятора;
4 — кнопка уменьшения скорости вращения вентилятора;
5 —информационный дисплей;
6 — кнопка выключения кондиционера;
7 — кнопка включения режима удаления инея/влаги с ветрового стекла;
8 — регулятор температуры воздуха, задаваемой в зоне пассажира переднего сиденья;
9 — кнопка включения режима «MONO»;
10 — кнопка выключения климат-контроля;
11 — кнопка включения режима рециркуляции воздуха;
12 — кнопки распределения потоков воздуха в салоне
В автомобиле в зависимости от комплектации может быть установлена двухзонная система климат-контроля, которая автоматически управляет температурой, количеством и распределением воздушных потоков и регулирует их в зависимости от условий, заданных водителем, а также погодных условий. Однократное нажатие на кнопку AUTO включает автоматический режим. Для выключения системы автоматического климат-контроля следует нажать кнопку OFF, при этом включается режим рециркуляции воздуха.
Переключение с однозонной на двухзонную систему климат-контроля производится нажатием кнопки MONO.
Если система находится в режиме «моно», все температурные зоны связаны с зоной водителя. После выключения режима «моно» двухзонная система позволяет устанавливать различные температуры воздуха в салоне в зонах водителя и пассажира переднего сиденья.
С помощью поворотных регуляторов можно установить температуру в пределах от 16 °C до 28 °C с шагом 0,5 °C. В положении LO (ниже 16 °C) система переключается в режим непрерывного охлаждения, а в положении HI (выше 28 °C) — в режим непрерывного нагрева; в обоих случаях постоянная температура не будет поддерживаться.
При включении режима «моно» температура в зонах водителя и пассажира переднего сиденья, будет поддерживаться одинаковой и установить ее можно поворотным регулятором со стороны водителя. В режиме «моно» на дисплее появится соответствующая надпись. При отключенном режиме «моно» надпись на дисплее исчезнет. В этом случае можно регулировать температуру в зонах водителя и пассажира независимо друг от друга. На дисплее будут отображаться величины температур, заданные для каждой зоны в отдельности.
Устанавливать температуры для каждой зоны можно с разницей не более 4 °C. Для возврата в режим «моно» следует нажать на кнопку MONO, и температура воздуха в зоне пассажира установится такой же, как в зоне водителя.
Предупреждение
Датчик интенсивности солнечного излучения расположен в верхней части панели приборов. Не закрывайте датчик какими-либо предметами.
Для регулировки скорости вращения вентилятора на блоке имеются две кнопки. Нажатием на верхнюю кнопку скорость увеличивается, нажатием на нижнюю — уменьшается.
Настройки вентилятора отображаются на дисплее в виде штрихов. Для возврата в режим «авто» нажмите кнопку AUTO.
Распределение потоков воздуха в салоне осуществляется тремя кнопками.
–в зону расположения ног. Воздушный поток поступает только в зону расположения ног
– в зону расположения головы. Воздушный поток через дефлекторы в панели приборов поступает в верхнюю часть салона автомобиля
– на обдув ветрового стекла и стекол передних дверей. Воздушный поток поступает только к решеткам обдува ветрового стекла и стекол передних дверей.
Для удаления инея/влаги с ветрового стекла предназначена кнопка 7. При нажатии этой кнопки кондиционер будет автоматически включен. В этом случае происходит автоматическое управление частотой вращения вентилятора и температурой воздуха в салоне, и эти параметры не могут изменяться вручную. Устанавливается максимальная скорость вентилятора и максимальная температура воздуха, дополнительно на короткое время включится обогрев стекол. В этом режиме кнопки распределения потоков воздуха выключатся, и режим рециркуляции воздуха включить не удастся.
Для возврата в режим «авто» нажмите кнопку AUTO. Включение и выключение кондиционера производится нажатием кнопки А/С.
При включенном кондиционере на дисплее появится надпись A/C ON, при выключенном — A/C OFF.
Кнопка 11 используется для выбора режима подачи в салон автомобиля наружного воздуха и рециркуляции воздуха, когда подача в салон наружного воздуха прекращается. Режим рециркуляции воздуха рекомендуется использовать при движении по запыленной местности или в плотном транспортном потоке, чтобы избежать попадания в салон пыли или отработавших газов.
Источник: http://wiki.zr.ru/21-1_%D0%A0%D0%B5%D0%BC%D0%BE%D0%BD%D1%82_Ford_Focus_II.
carpedia.club
Не Работает Климат Контроль Форд Фокус 2 ~ AUTOINTERLINE.RU
Не работает печка на автомобиле Форд Фокус 2. Что делать?
С пришествием холодов за поддержание комфортабельной температуры в салоне автомобиля Форд Фокус 2 отвечают две системы:
- остывание агрегата;
- вентиляция и отопление.
Потому, если печка не работает и в салон не поступает теплый воздух, причину поломки придется находить конкретно в их.
Более нередкой предпосылкой отсутствия отопления в «Фокусе» является перегоревший предохранитель F10 (30A), который находится в цепи вентилятора климат-контроля. В блоке предохранителей его можно отыскать в левой части. Руководство по снятию и замене штатной магнитолы 6000cd на sony ford focus 2 форд фокус 2, антенну. Более четкое его размещение даст подсказку схема.
В случае, если с предохранителем все в порядке, стоит направить внимание на реле вентилятора, которое также находится в предохранительном отсеке. Проверить его исправность целесообразнее с помощью тестера, за ранее вытащив из гнезда реле. Но, действеннее способ проверки с помощью нового, исправного реле,
которое устанавливается в гнездо заместо старенького, после этого запускается вентилятор отопителя. Салонный и воздушный фильтры форд фокус 2 и их замена. Поделки на даче своими руками из комплект форд фокус 2 usb mp3 aux купить в санкт-петербурге. Если он заработал, означает, причина проблемы выявлена. В неприятном случае нужно проверить работоспособность электромотора вентилятора. двузонный климат контроль форум форд фокус ford focus 2. Что климат не работает ка надо. Кроме этого, еще есть ряд дефектов, упускать которые из виду не стоит.
Плохо греет печка Форд Фокус 2
Бывает и так, что печка все таки работает, но дует прохладным воздухом, или и совсем выдает недостаточную для прогрева салона температуру. Итак, попробуем разобраться и отыскать предпосылки, вследствие которых печка плохо греет:
- плохо циркулирует охлаждающая жидкость в системе. Может быть, понизился ее уровень в итоге течи, или «охлаждайка» выработала собственный ресурс, кое-где образовалась воздушная пробка. В любом случае стоит провести ревизию системы остывания мотора, непременно проверить и долить до требуемого уровня антифриз либо совсем его поменять в случае ухудшения высококачественных характеристик;
- неисправен термостат или термодатчик. Продольный рычаг форд фокус 2 в передней части элементы задней подвески на. Замена жидкости гур форд фокус 2 рестайлинг замена жидкостей! Здравствуйте счастливые обладатели автомобилей ff2!. Тут без подмены этих деталей никак не обойтись;
- некорректная циркуляция воздуха из-за нарушения правильного положения клапанов термостата. Не работают задние колонки. | Форд фокус клуб г.Казань | vk. Это приводит к тому, что жидкость остывания циркулирует только по большенному кругу, в итоге чего прохладный воздух не попадает в
радиатор печки; - в системе отопления скопилось очень много мусора и грязищи, которые препятствуют ее нормальному функционированию.
Как видно, предпосылки недочета тепла в салоне «Фокуса» почти во всем взаимосвязаны меж собой. Кстати, рестайлинг модели имеет такие же задачи.
Калибровка Климат-Контроля Ford Focus 2
Калибровка Климат—Контроля Ford Focus 2.
Самодиагностика климат контроля форд фокус 2
Самодиагностика климат контроля форд фокус 2.
Не работает вентилятор печки Ford Focus 2. Как снять?
Довольно часто этот элемент системы отопления автомобиля выходит из строя. Порой приходится слушать, как жутко свистит его подшипник. снятие и установка заднего бампера на форд фокус 2 ксеноновые лампы Нервы просто не выдерживают и ответственный автовладелец начинает искать способы, как снять эту проблемную деталь?
Бывает так, что при включенном первом, втором либо третьем положении переключателя не работает вентилятор, начиная запускаться лишь на четвертом режиме. Такая поломка обусловлена выходом из строя дополнительных резисторов.
Начинаем снимать вентилятор печки.
Добраться к нему можно лишь после снятия бардачка. После чего необходимо извлечь правый воздуховод, снять с клемм электромотора провода электропитания и, открутив крепящие саморезы, снять вентилятор.
Как снять моторчик печки?
В принципе, как говорят опытные автомеханики, дело это не столь сложное, сколько кропотливое, так как большую часть работы приходится выполнять наощупь.
Поэтому, приступая к процессу извлечения моторчика отопителя, необходимо запастись терпением и делать все в описанной последовательности:
- Необходимо снять бардачок, открутив семь крепежных саморезов.

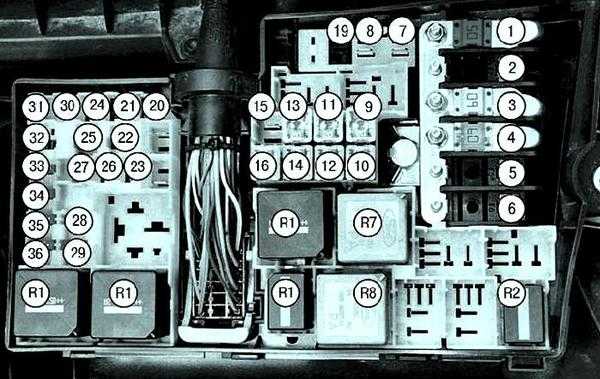

- Снять крышку модуля, в котором расположены предохранители и сам блок.
- Снять провода питания с рециркуляционной заслонки.
- После отсоединения клипсы необходимо снять изоляцию.
- Откручиваем крепление и вытаскиваем заслонку, предварительно убрав ветошью остатки старой смазки.

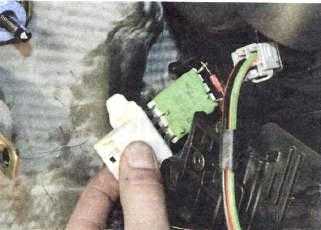

- Снимаем провода с клемм моторчика.
- С водительской стороны, на корпусе вентилятора, расположен фиксатор. Его необходимо нащупать и отжать по направлению к центру, после чего корпус без усилий провернуть против часовой стрелки. По возможности, необходимо максимально опустить заслонку вниз, после чего моторчик переместить в верхнюю правую часть.
- Вытащить моторчик через окно, образовавшееся после снятия блока с предохранителями.
Установку моторчика производить в обратной последовательности, при этом на рециркуляционную заслонку необходимо нанести смазку.
Замена резистора печки
Для выполнения этой процедуры необходим ключ TORX T25. Отметим, что последовательность замены сопротивления печки одинакова для Форд Фокус 2 и его рестайлинговых вариантов.
Вначале необходимо отсоединить минусовый провод с клеммы аккумулятора. Найти и поменять в форд фокус 2 топливный фильтр Форд фокус 2 рестайлинг крышка головки система питания двигателя состоит из. Далее снимаем блок управления акселератором и педалью тормоза и отсоединяем подходящие к резистору провода. Ключом TORX T25 откручиваем монтажные болты и вынимаем резистор отопителя.
Собирается все в обратной последовательности.
Замена радиатора печки
Опишем процесс замены радиатора отопителя без снятия торпеды.
Для начала необходимо снять центральную консоль, отсоединить и убрать воздухопроводы, подающие тепло в заднюю часть салона. Ремонт или замена подвески форд фокус 2 самостоятельно. Аккуратно, дабы не повредить защелку, снимаем нижнюю часть отделки (пластик полукруглой формы с лицевой панели). Открутив расположенные под отделкой болты, необходимо снять металлические уголки. Обе части нижней секции корпуса печки также необходимо снять. Для этого выкручиваем крепежные саморезы и аккуратно отгибаем защелки. Снимаем бардачок и оба воздуховода, после чего отсоединяем корпус печки, вместе с которым
должен показаться и радиатор. Сделать это не так просто. Замена колодок форд фокус 2 своими руками | форд фокус. Дабы облегчить этот процесс, необходимо немного разогнуть в сторону ребра жесткости торпеды. От радиатора необходимо отсоединить все шланги, после чего извлечь корпус отопителя вместе с ним. Установка решетки и рестайлинг форд фокус 2 в ремонт бампера переднего форд. После ремонта или замены радиатора сборка узла осуществляется по обратной схеме.
Источник
autointerline.ru
