Вход AUX в штатной магнитоле ФФ1, плеер к магнитоле (с. 3)

Появилась идейка, как вставить разъем AUX в штатную ФФ1 магниолу, где кнопки AUX нет вообще. Надоело слушать простые сидюки, тем более, что в семье есть как минимум два mp3 плеера.

Разобрать магнитолу и найти вход усилителя мощности, думаю труда не составит. Куда влепить разъем – дело фантазии. Проблему включения режима AUX можно решить очень просто: записать CD с одним треком без звука. Вставил такой диск – с него звука нет, а на разъем звук поступает с внешнего плеера.

Как идея?

Нет ли у кого схем штатных магнитол?

sailor_cool

31 января 2006

Вход AUX в штатной магнитоле ФФ1, плеер к магнитоле


a_leha

18 марта 2011



Вчера тоже начитался этой ветки… и решил расширить функции своей магнитолы 6000 CD … Теперь я счастливый обладатель AUX входа ))
Делал руками своего товарища – радиотехника ))) вот по этим фоткам
Вход AUX в штатной магнитоле ФФ1 (сообщение #7947158)

Уж не знаю чью идею в итоге мы повторили… но итог получился следующим :
вывели в бардачок два провода
– один короткий с гнездом 3,5 ” (метал)
– один длинный со штекером 3,5 ” (металл)
длины провода как раз хватает подключить телефон или плеер и бросить его где-нить, где удобно.

Когда два провода (в бардачке) замкнуты (штекер в гнезде) – звук на динамики идет с проигрываемого CD. Когда эти провода разомкнуты, и штекер в ставлен в плеер или телефон – звук идет с него.

В общем то получается сразу и громкая связь (надо только поколхозить немного еще – вывести микровоф куда-нить поудобнее)

А так все работает! Красота )
Спасибо за идею и схемы!

alex_dk

18 марта 2011

vova_m
цитата
ВОт тоже решил.. вкорячить AUXзачем влазить к радио  ит.п , ведь касетой никто же сейчас не пользуется, почему бы не подпаяться к аудиовыходам гамнитолки,а переключение на АУХ изображать при помощи пустой кассеты без пленки ?

как успехи? у меня тож кассетный мафон ford 4500куда там подпаиваться? мож схемка у кого нить есть? к проводам головки пробовал не катит,слишком сильный сигнал походу


HDBT
Получилось вывести AUX?
У меня такая же магнитола. Нужно как-то из нетбука звук через нее запустить.

liubuss

20 июля 2011



Может, кто сталкивался с blaupunkt магнитолой? ТОже хотелось бы сделать себе линейный выход

Виктор619

4 августа 2011


-1


А знаете сколько в екзисте стоит штатный 6000D … 52 000 За 30 000 отдаю

Виктор619

15 августа 2011

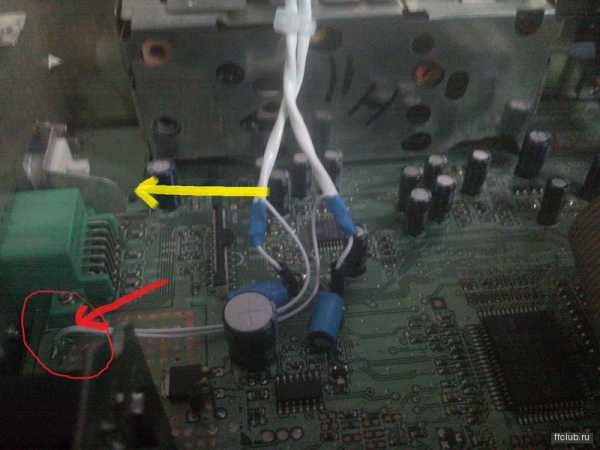

Впаивать экран советую не к плате (обведено красным) а к корпусу разъёма для антенны (желтая стрелка) На плате есть плюсовая шина и если на неё попасть то сгорит звук на проигрывателе. я умудрился спалить два крайне редких транзистора.

Виктор619

15 августа 2011

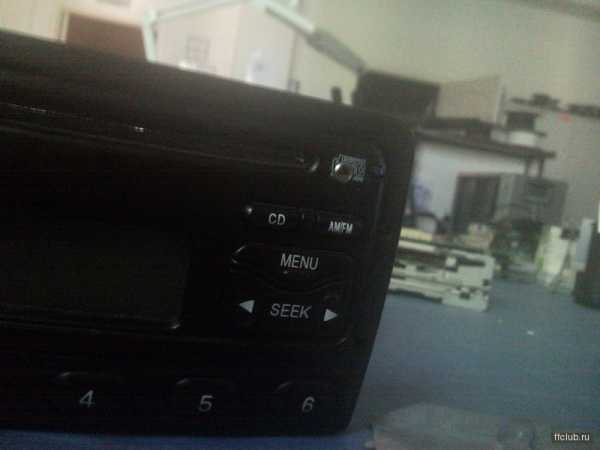

и разъём на морду вывел… не очень смотрится но с..ка. удобно

kapter

28 августа 2011

Сделал по .
Ушло 40 минут на все. Шнур вывел в пепельницу.

kasav

15 сентября 2011



подскажите что за вход белый квадратный под фишку рядом с основной фишкой

etix

24 октября 2011

1

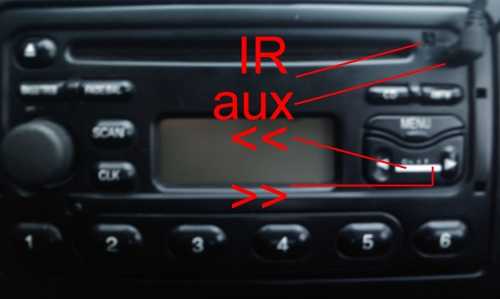

Встроил в штатный CD 4600 (usa, без чейнджера) aux-вход и фм-трансмиттер, но хочу чтобы последний вкл/выкл вместе с магнитолой. Для магнитолы я так понимаю 12В понижаются до рабочих 5В (правда тестером я еще не мерил и могу ошибиться), которых для питания трансмиттера не хватает. Так вот вопрос – куда надобно подключить плюс, чтобы все работало без лишних телодвижений (при повороте ключа зажигания или нажатии на “крутёлку” звука)?

Скрытый текстВышло как-то так (“запилил” ик-приемник и aux-вход и дополнил штатные кнопки дополнительными двумя для mp3)…

x


Pop_Corn

8 ноября 2011

1

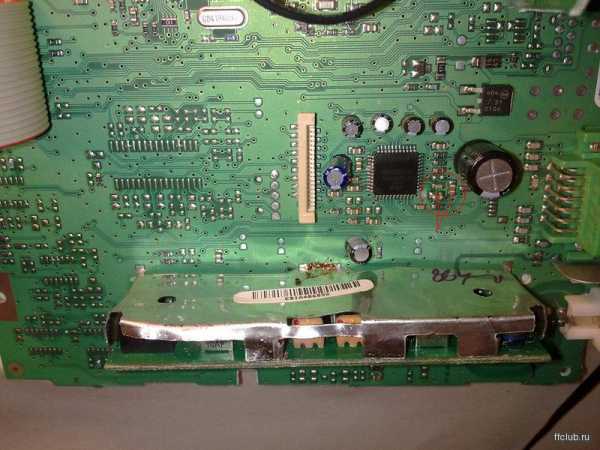

Может кто может поделиться схемой на 6000 CD RDS EON в варианте исполнения как у товарища nikload
на фотографиях:

или хотя бы что там за 44-ногастая микросхема, может у кого есть даташит на нее?
или может кто сможет объяснить куда запаиваться в таком варианте микросхемы..

Vovan_mail

8 ноября 2011


1


Pop_Corn
схему ты не найдешь а вот что стоит узнать можно ZX4/5 – американский фокус с 2005 года. (сообщение #11079725) и на несколько постов ниже можно по ссылке скачать данную базу.

Pop_Corn

8 декабря 2011

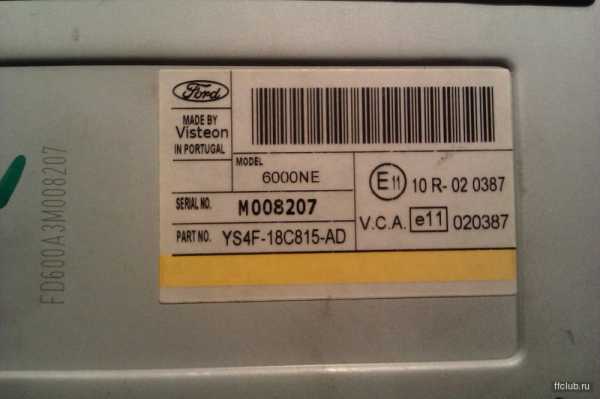

Vovan_mail, база отличная, только не могу понять: у меня модель стоит YS4F-18C815-AD, а в базе есть только YS4F-18C815-AA и YS4F-18C815-AС, которым соответствует MCU ST92F120V1Q7. Большая ли вероятность что у меня та же микросхема?
P.S. На самой микросхеме написано:
70071SB
H99N70334
MALAYSIA
ST

Vovan_mail

8 декабря 2011

цитата (Pop_Corn)
70071SB

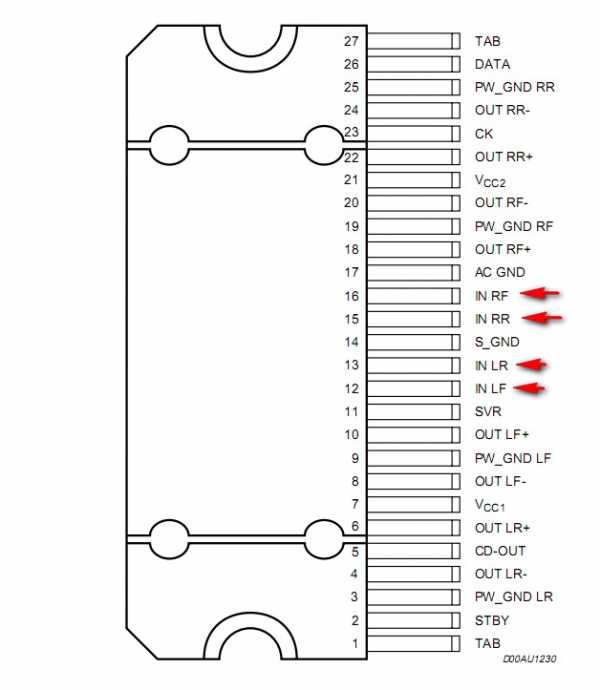

попробуй пробить по ногам выходной микрухи по этой TDA7562

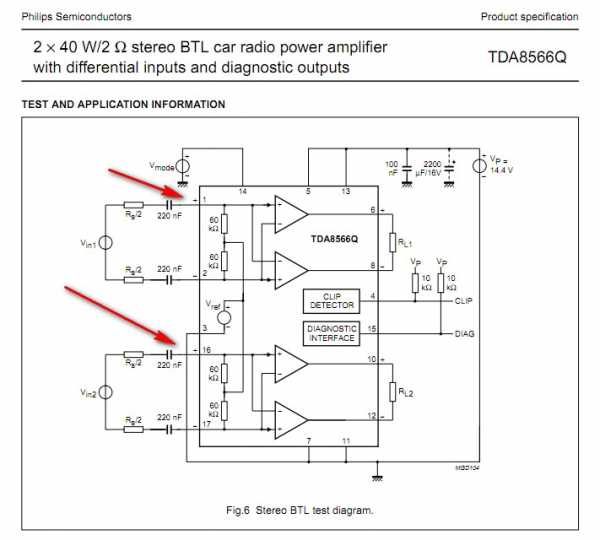

а если стоит две на выходе то TDA8566Q я думаю как то так.

а прочитать сможешь что написано на микрухе которая к задней стенке или боковым прикручена с теплоотводом

dunlopy

17 февраля 2012


5


Расскажу как я их подружил.

Долго думал о том, как расширить возможности штатной магнитолы, т.к. резать болванки быстро надоедает.

Было несколько вариантов:
1. ставить переходную рамку с 1.8 DIN на 1 DIN и всунуть магнитолу с mp3, flash, auxin, etc. Не устроило из-за нештатного внешнего вида.
2. пилить отверстие и ставить магнитолу 2 DIN:
2а) Магнитолы ведущих мировых производителей не устраивали из – за нештатного внешнего вида и необходимости пилить.
2б) Искать штатное головное устройство от других марок (скорей всего от сузуки ) в китайском исполнении (ХУЛИГАН). Минусы – опять же, пришлось бы пилить, подгонять, а самое главное искать и мерить.
3. подружить штатную магнитолу 6000CD с имеющимся в наличии 160 Гб монстром iPod Classic.

был выбран третий вариант, т.к.:
-штатный вид,
-цена.

Было найдено и приобретено , подключаемое к штатному разъему cd-changer’а.

Установка проводилась в теплом гараже с другом.
1. купили провод пв1 сечение 4мм, изготовили ручки для снятия магнитолы. сняли магнитолу.

2. откинули бардачок вниз, нашли место для установки адаптера на балке левее бардачка.
3. прикрепили адаптер на 3 хомутах к балке, подсоединили провода.

4. собрали. закрыли. как это выглядит

tomol22

17 февраля 2012



А что за устройство подключено к магнитоле?

Avenger86

17 февраля 2012



dunlopy
Это все, конечно замечательно, только интересно что куда подключали по проводам. =)

dunlopy

17 февраля 2012



tomol22
пардон, недавно на форуме…тут ссылки как то коряво вставляются
устройство
Avenger86
магнитофон с выходом по чейнджер, в этот выход и вставляется провод, идущий к устройству, а из устройства уже 2 провода – aux in и для ipod/iphone

dunlopy

17 февраля 2012



audiolink.ru/product/2009-audiolink-ipod-ford/

tomas0

18 февраля 2012



а как качество звука ? слышал что страдает … сам выбираю или 1дин мафон воткнуть или колхозить со штатной что то

dunlopy

20 февраля 2012



tomas0
качество звука не страдает.
Единственное, при регулировке громкости возникают щелчки негромкие, но мне они, наоборот, нравятся.

tomas0

20 февраля 2012



dunlopy а все так же нужно создавать 6 каталогов и в них песенки раскидывать ? или все равно сколько песен лишь бы ипод играл ?

dunlopy

20 февраля 2012



цитата (tomas0)
е так же нужно создавать 6 каталогов и в них песенки раскидывать ? или все равно сколько песен лишь бы ипод играл ?

У меня руки не доходили инструкцию почитать пока)
есть 2 варианта:
1. на айподе высвечивается “car linked” и он играет все песни в разнобой.
2. выбираешь альбом/ испонителя/ плэйлист. включаешь его и слушаешь.
Для того, что слушать как я в вариантах 1 и 2 ничего на каталоги разбивать не надо

KostyaAvtaz

23 февраля 2012



Здравствуйте!
Подскажите-у меня на магнитоле(пионер,модель не помню)на передней панели,есть aux выход!
Купил провод Jack-Jack 2 метра(меньше не нашел)Подключил айпод а звук на колонках тихий и плохого качества!
Какие хитрости подключения айпода по ауксу!?!?Или провод фиговый???
Есть ли аккуратные провода (не по 2 метра)и чтобы звук был качественный???

MATOLA

23 февраля 2012



dunlopy
Какая цена адаптера, где покупал? Я так понял, можно и флешку вместо айпода поделючать?

tomas0

23 февраля 2012



видил эту игрушку в инет магазинах стоит около 1700 + доставка 500, как я понимаю можно подключить тока ipod но есть еще аукс.

есть еще за 3900 устройство туда можно вставлять флешку но качество звука откровенно плохое, все плюются.

dunlopy

23 февраля 2012



KostyaAvtaz
поменять провод, для начала, надо.
К адаптеру, который установил, подключен аюкс папа-мама длиной 1.5м, а к нему еще папа-папа длиной 1.5 метра. Качество и громкость устраивают. Провода по 50 р.
MATOLA
audiolink.ru/product/2009-audiolink-ipod-ford/
tomas0
да, айпод и аюкс. качесто устраивает. не плююсь.

KostyaAvtaz

23 февраля 2012



dunlopy
Качество и громкость как с диска или хуже? если хуже ,намного?

dunlopy

24 февраля 2012



KostyaAvtaz
особой разницы не заметил. Может быть, немного побольше шумов. Но я свалю это на провода j-j.

KostyaAvtaz

24 февраля 2012



dunlopy
Видимо провод фиговый…у меня заметно тише чем с диска((
Попробую может настроить сегодня!Лауд побольше сделать…
