Внутренний шрус: устройство и принцип работы, признаки неисправности, замена

Шарнир равных угловых скоростей, или по-народному «граната», является составной частью трансмиссии переднеприводного автомобиля. Его основная роль – это непрерывная передача вращения от КПП к колесам под разными углами. Несмотря на одинаковый принцип работы всех ШРУСов, у различных моделей автомобилей они отличаются конструктивными особенностями. К тому же разные условия эксплуатации обуславливают отличия в устройстве внешнего и внутреннего ШРУСа.

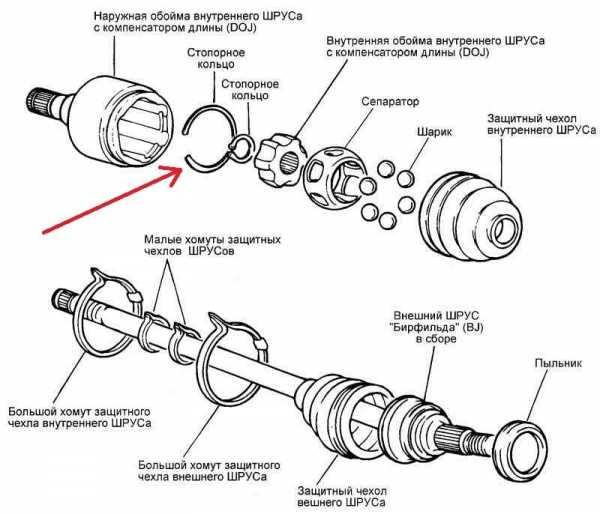

Устройство внутреннего ШРУСа

Внутренний шарнир равных угловых скоростей предназначен для передачи крутящего момента от трансмиссии ко внешнему ШРУСу. Он отличается от внешнего по размеру (в большую сторону) и стоимости, хотя состоит из тех же самых частей:

  1. Корпуса в виде чаши с ведомым валом.
  2. Внутренней обоймы – сферического кулака с ведущим валом.
  3. Сепаратора в виде кольца с отверстиями, чтобы удерживать шарики.
  4. Металлических шариков.

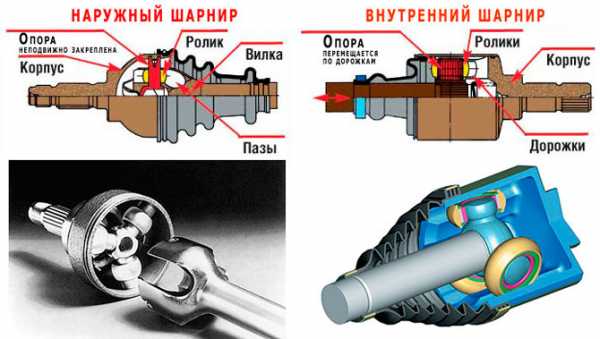

Роликовая разновидность шарнира характерна наличием опоры, которая при помощи трех роликов перемещается по дорожкам, нарезанным во внуренней части корпуса. Шарики или ролики находятся в канавках корпуса и удерживаются обоймой, которая соединяется с валом привода шлицевым соединением. При изменении угла ведущего и ведомого валов, шарики перемещаются по канавкам, непрерывно передавая усилие.

Признаки неисправности

Работа ШРУСа всегда связана с воздействием огромных нагрузок. Несмотря на применение в конструкции узла высокопрочных материалов, он иногда способен выходить из строя. Этому способствуют следующие причины:

  1. Применение при изготовлении деталей узла материалов низкого качества, использование поддельных или бракованных запасных частей.
  2. Отсутствие внутри механизма смазочного материала или его плохое качество.
  3. Попадание внутрь механизма воды или абразивного мусора из-за повреждения пыльника.
  4. Чрезмерная нагрузка на механизм из-за неудовлетворительного состояния дорожного покрытия или агрессивного стиля езды.
  5. Длительная эксплуатация, при которой вырабатывается ресурс деталей.

Неисправность внутреннего ШРУСа проявляется в следующих признаках:

  1. Характерный хруст при наездах на препятствия, трогании с места или резком ускорении.
  2. Рывки и вибрация при разгоне.
  3. Люфт в соединениях шарнира при вывешенном колесе.

Как проверить внутренний ШРУС

Поломка любой детали автомобиля связана с изменением ее размера, физических свойств или появлением выработки на трущихся частях. ШРУС – это шарнирное соединение, в котором элементы механизма тесно соприкасаются и находятся под постоянной нагрузкой. Со временем в местах взаимодействия деталей образуется выработка и увеличивается зазор, что проявляется в усилении характерного «хруста» при резком ускорении или преодолении препятствий.

В отличие от внешнего ШРУСа, который легко проверить при движении с максимальным углом поворота, внутренний редко находится в состоянии максимального искривления. Убедиться в исправности или поломке узла можно при вывешивании колеса. Для этого на подъемнике при работающем двигателе включают первую передачу, чтобы колеса медленно вращались. Если при этом от неисправной части слышен хруст, а при воздействии на вал ощущается люфт, значит ШРУС неисправен.

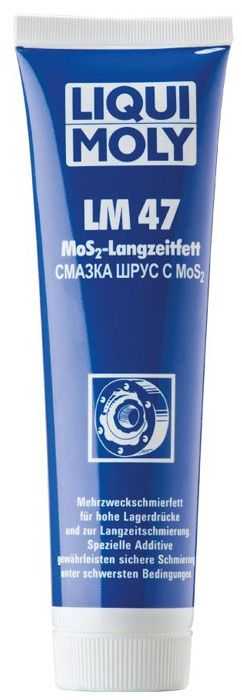

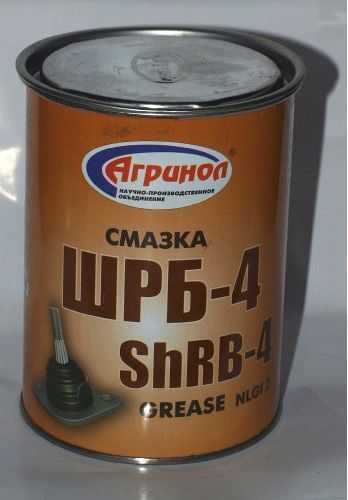

Какую смазку использовать для ШРУСа

Основные задачи смазок, применяемых в ШРУС – это защита от трения и предотвращение развития коррозии. Также смазка должна быть инертной по отношении к полимерным пыльникам, предотвращающим попадание влаги и мусора внутрь механизма. Большинству из вышеназванных требований соответствуют следующие разновидности смазок:

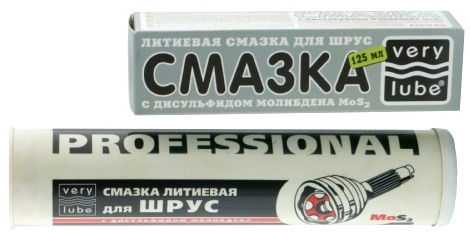

1. Литиевые. Это вязкие желтоватые составы, которые при низких температурах приобретают еще более густую консистенцию, с трудом намазываясь на детали. Они способны значительно снижать трение и нагрузки, действующие на элементы шарнира, защищать их от влаги и нейтрализовать случайно попавшую грязь. Единственный их недостаток – способность растворять некоторые виды пыльников, изготовленных из органических полимеров. Одним из представителей данного вида смазок выступает отечественная Литол-24, которую заменяют после пробега 100 тыс. км.

2. На основе дисульфида молибдена. Более универсальные смазки, которые отличаются повышенной устойчивостью к коррозии. В их составе снижено содержание органических кислот, за счет чего уменьшена агрессивность в отношении к полимерным изделиям. Подобные смазки рекомендованы к применению в ШРУСах автомобилей любых производителей. Основной их недостаток – чувствительность к попаданию влаги при нарушении герметичности пыльника, за счет чего смазка теряет свои свойства. Отечественные производители выпускают смазки с дисульфидом молибдена под общим названием ШРУС-4.

3. Бариевая смазка. Устойчива к попаданию внутрь механизма влаги, успешно противостоит коррозии, а также нейтральна к любым полимерам, из которых изготовлены пыльники. Главный ее недостаток – плохая устойчивость к низкой температуре. Смазка на данный момент в силу высокой стоимости не слишком распространена. Все отечественные составы, изготовленные по данной технологии, маркируются под названием ШРБ-4.

Для защиты ШРУС, даже при рекомендации продавцов, не рекомендуется применять следующие составы:

  1. Графитовые смазки, так как они предназначены для работы в подшипниках, а при использовании в ШРУС, срок его службы не превысит 25 тыс. км.
  2. Углеводородные смазки, в том числе технический вазелин, так как разрушаются при tо, превышающей 45оС, и приводят к поломке шарнира через короткое время.
  3. Консистентные составы, изготовленные на основе кальция и натрия, так как не способны работать в узлах с высокой механической нагрузкой, и приведут к выходу шарнира из строя после пробега 15-30 тыс. км.
  4. Составы, изготовленные на основе цинка или железа.

При смене смазки шарнира руководствуются инструкцией по эксплуатации автомобиля и самой смазки. Ее плановая замена должна производиться через каждые 100 тыс. км пробега, а также при установке нового ШРУСа или пыльника.

Замена внутреннего ШРУСа

Неисправный внутренний ШРУС способен во время движения развалиться, лишив машину подвижности. Чтобы избежать поломки и непредвиденных расходов, узел следует заменить при первых признаках неисправности. Все работы желательно проводить на специализированном СТО, так как операция требует от мастера определенных знаний и навыков. Но при наличии необходимого инструмента, соответствующего опыта и уверенности в своих силах, автолюбитель способен все проделать самостоятельно в условиях гаража.

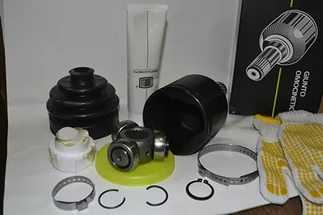

Перед заменой готовят следующие запасные части:

  1. Сам шарнир.
  2. Пыльник с новыми хомутами.
  3. Смазку.
  4. Гайку ступицы.

Процедура замены осуществляется в следующем порядке:

1. Автомобиль поддомкрачивается со стороны заменяемого ШРУСа или ставится на подъемник, после чего из коробки передач сливают масло.

2. Выкручивается гайка ступицы и снимается колесо.

3. Отсоединение стойки от рулевого наконечника и крепления шаровой опоры.

4. Сдергивание тормозного диска с суппортом со шлицов и отведение конструкции в сторону.

5. Сдергивание со шлицов внутреннего ШРУСа при помощи металлической направляющей и молотка.

6. Извлечение всего привода наружу.

7. Снятие хомутов пыльника, самого пыльника и неисправного ШРУСа после зажатия привода в тиски.

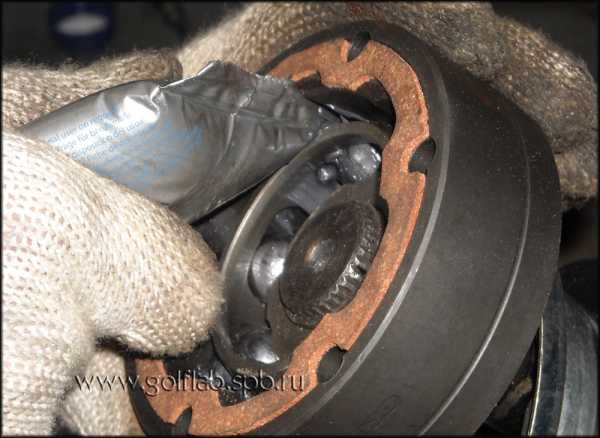

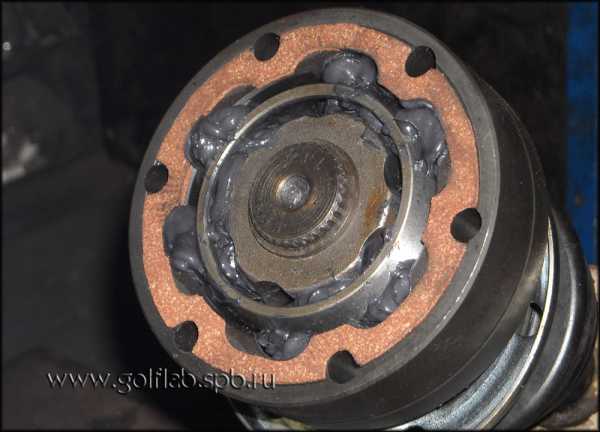

8. Закладка смазки в новый ШРУС.

9. Монтаж пыльника и насаживание ШРУСа на шлицы.

10. Установка хомутов на пыльник.

11. Установка собранного привода в коробку передач. При попадании в шлицы слышен характерный щелчок, после чего привод забивается на свое место.

12. Дальнейшая сборка производится в обратном порядке.

Описанный метод позволяет произвести замену внутреннего шруса всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок.

voditelauto.ru

Замена ШРУСа своими руками: внутреннего, наружного, пыльника + фото и видео

ШРУС автомобиля представляет собой довольно износостойкий механизм, который выходит из строя достаточно редко. Тем не менее, если это случилось, даже у автомобилиста со стажем, устранение подобной неисправности вызовет как минимум еще один приступ мигрени, не говоря уже о «новичках» в деле автовождения.

Оглавление:

Прежде всего, выделим причины возникновения возможных неисправностей. Главной, и, можно сказать, практически единственной из них является грязь и побочные продукты, производимые работой других узлов автомобиля. Малейшее попадание частичек пыли, оседая на подвижных элементах механизма, делает их поверхность схожей с абразивом, что приводит к стачиванию во время эксплуатации. Для избежания подобной ситуации необходимо регулярно проверять узел на степень загрязнения, а также проводить замену пыльника.

Далее в статье пойдет речь о способах устранить различные виды неисправностей, ставших причиной неработоспособности узла, а именно: диагностике состояния элементов конструкции, замене пыльника, замене внутреннего и внешнего ШРУСА, будут сделаны некоторые выводы и даны практические советы, которые позволят продлить срок эксплуатации вашего автомобиля.

Диагностика ШРУСа

Сначала введем немного теории, и скажем, что ШРУСы бывают двух типов – внутренние и внешние. Внутренний ШРУС располагается в КПП, откуда механизм осуществляет передачу вращающего движения непосредственно от трансмиссии к внешнему ШРУСу. Внешний – это механизм, элементы которого соединены со ступицей колеса, откуда осуществляется процесс передачи вращательного движения к колесу от самой ступицы.

Внешний и внутрениий ШРУСы

На первый взгляд может показаться, что у них одинаковый срок эксплуатации, но, несмотря на имеющуюся схожесть конструкции и комплектующих, это не так. Например, внешний ШРУС напрямую взаимодействует с колесом, от которого принимает энергию от ударов, полученных в поездке. Пыльник ШРУСа, находящийся в «относительной» безопасности производится из мягкой резины, в большей степени, чем другие элементы узла, подверженной износу от различных воздействий климата, будь то чрезмерная сухость или влажность, температурных воздействий, контактов с переработанными нефтепродуктами и т.д. Если герметичность резинового пыльника будет нарушена, то попадающие в него песок и грязь в короткий срок приведут к неисправности внешний ШРУС.

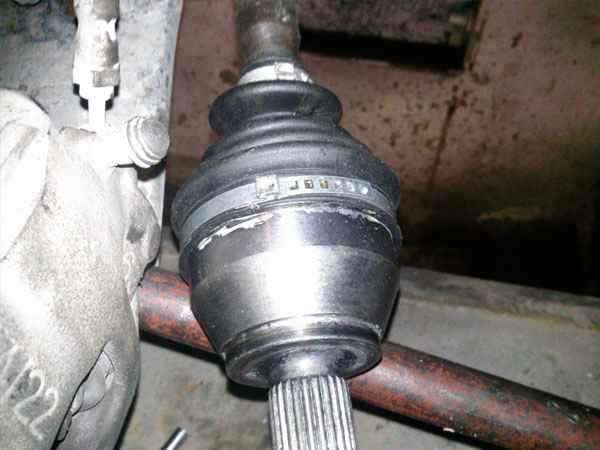

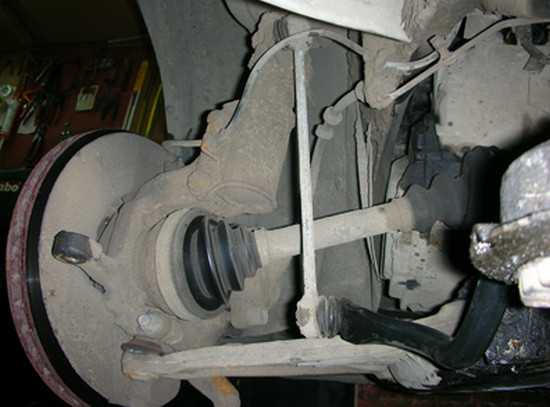

Внешний ШРУС с пыльником

О том, что ШРУС неисправен, автомобилист может узнать по следующим признакам:

  • Насыщенный хруст, слышимый на каждом повороте машины. При этом, хруст слышен не при каждом повороте руля, но лишь при поворотах во время поездки налево или направо;
  • Звук «хруста», дающий о себе знать во время сцепления. Прежде всего, звук проявляется при старте из неподвижного состояния;
  • Если во время диагностики был выявлен люфт на соединениях шарнира. Люфт становится отчетливо явным в процессе осмотра ШРУСа, когда колесо находится в вывешенном состоянии;
  • Наличие рывков в процессе разгона.

Диагностика ШРУСа проводится следующими «нехитрыми» способами:

  • Способ №1. Автомобилистом выворачивается руль в ту или другую сторону до самого упора, после чего включается передача, и делается попытка быстро стартовать с места. Наличие характерного хруста во время этой операции говорит о значительной степени изношенности «гранаты» в целом, или ее отдельных элементов, или же, что она уже находится в неисправном состоянии и требует замены.

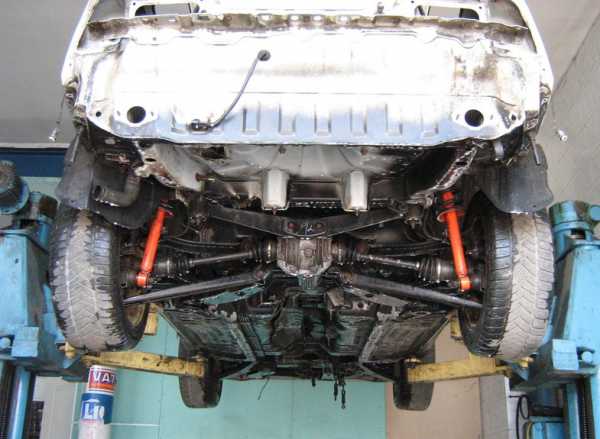

  • Способ №2. С помощью специального подъемника (иногда это можно сделать домкратом) машина приподнимается с одной стороны, или же вывешивается колесо со стороны предполагаемой поломки. В таком состоянии, проводится визуальный осмотр состояния узлов автомобиля, а также выявляется наличие возможного люфта. Обычно, люфт не обнаруживается, если только незначительный.
  • Способ №3. С помощью подъемника, передняя часть машины вывешивается. Далее, автомобилисту следует перейти к первой передаче, или на некоторых автомобилях включить «D». Проявление неисправности ШРУСов таком состоянии не заставит себя долго ждать: при вращении колес должен быть слышен отчетливый хруст.

Еще на этапе «первичного осмотра», при поднятом автомобиле, можно сделать некоторые выводы. Например, как только ШРУС становится виден, следует обратить внимание на его внешний вид. Целостность гофрированной резинки как правило является свидетельством отсутствия неисправностей. Если же налицо нарушение герметичности ШРУСа, и повсюду видны следы вытекшей смазки из пыльника, это говорит об упущенном моменте возможного ремонта, поскольку грязь и песок уже могли сточить подвижные элементы конструкции, что и привело к проблемам при вождении.

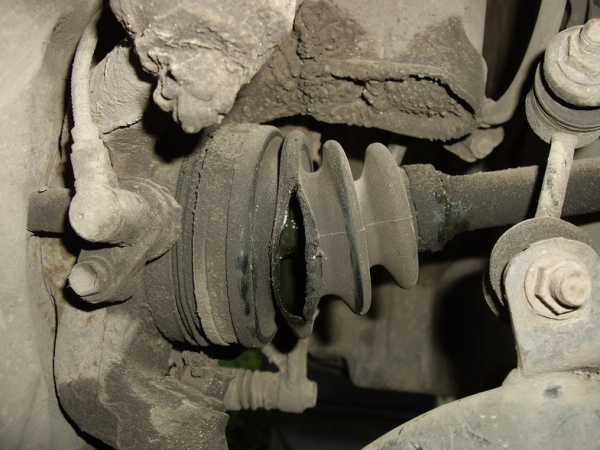

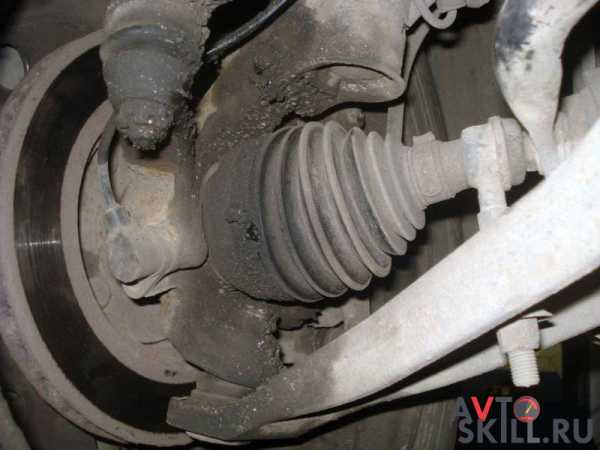

Порванный пыльник ШРУСа

Иногда еще можно обойтись только заменой пыльника, но, в любом случае, лучшим решением станет поездка в автосервис на проведение комплексной диагностики.

Ремонт или замена ШРУСа?

Если автолюбитель, не проводив регулярный осмотр ШРУСа, допустил значительное повреждение основных элементов, то продолжая на волне «экономии» начинает думать о ремонте, в надежде избежать столь дорогостоящего ремонта. Однако, даже специалисты автосервиса в таких случаях чаще все разводят руками. И дело здесь совсем не в желании всеми силами продать дорогостоящую услугу автомобилисту.

Элементы ШРУСа очень тесно связаны между собой, вследствие чего возникают условия обеспечивающие значительный износ в секторах, где присутствуют значительные нагрузки. Утечка смазки и скапливание мусора на поверхностях усиливают абразивный эффект, усугубляющий коррозию и ускоряющий износ.

Таким образом, автомобилистам с небольшим опытом вождения следует думать не о ремонте ШРУСа, а его замене. Сложность конструкции и технологии их производства сводят на нет шансы провести ремонт самостоятельно – такова цена отсутствия внимания к автомобилю.

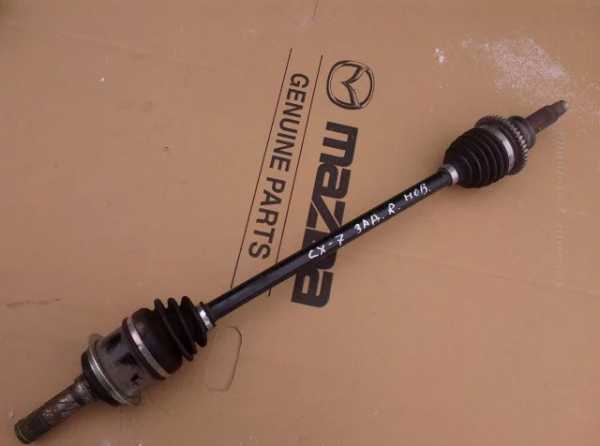

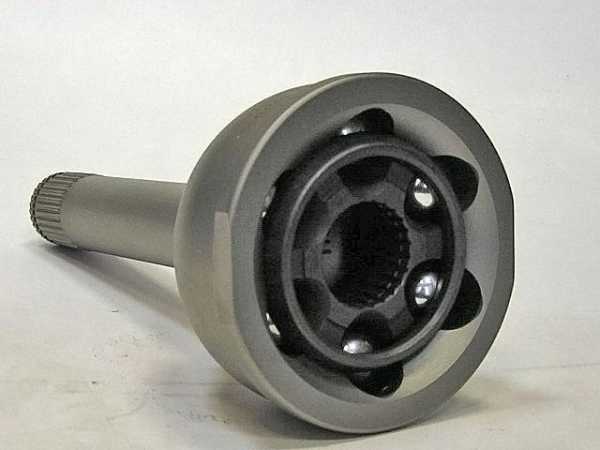

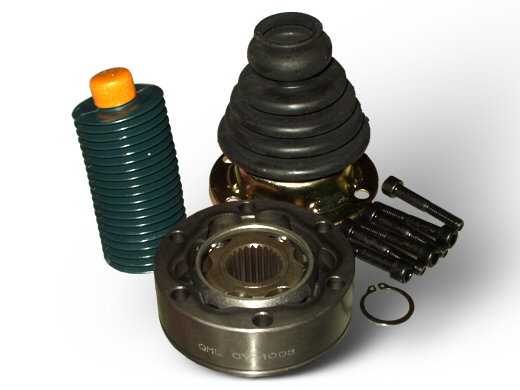

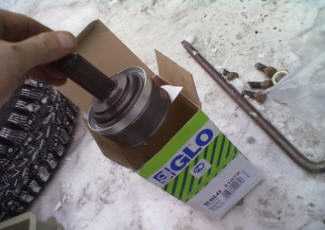

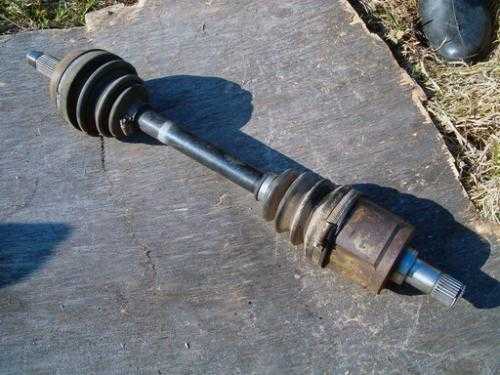

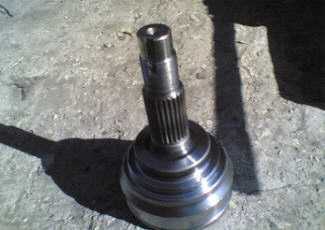

Новый ШРУС

Самостоятельная замена ШРУСа или его комплектующих — достаточно трудоемкий и долгий процесс, и у человека, не имеющего опыта в этом деле, могут возникнуть трудности. Для проведения замены комплектующих потребуется самый обычный набор инструментов:

  1. Целый ШРУС, новые пыльники, смазка и хомуты;
  2. Обычный домкрат, или специальный подъемник;
  3. Коробка с ключами.

Замена пыльника ШРУСа своими руками

Сегодня не существует такого пособия для автомобилиста, содержание которого бы дало конкретные знания по самостоятельной замене пыльника ШРУСа. При необходимости замены обоих пыльников, лучше сделать это последовательно, начиная с внутреннего. После замены необходимо, чтобы прошло достаточное количество времени, когда внешний пыльник станет настолько изношенным, что потеряет всякую работоспособность. Процесс самостоятельной замены пыльников достаточно трудоемкий, потому на его реализацию требуется огромное количество времени и денежных средств.

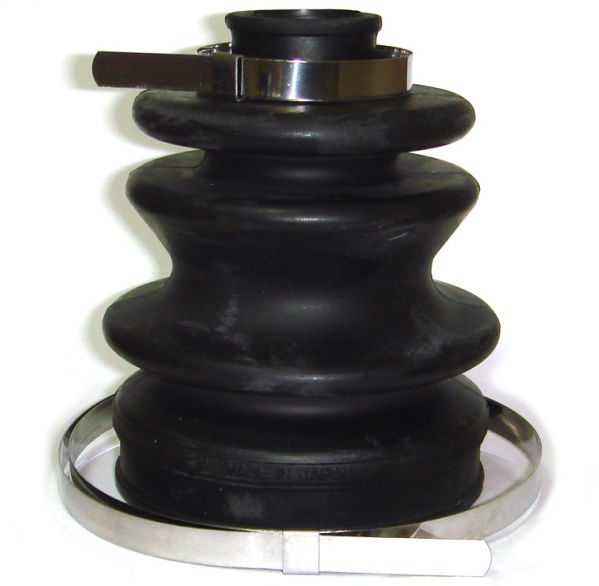

Пыльник ШРУСа с хомутами

Но при возникновении подобной ситуации можно не ждать, пока выйдет из строя другой пыльник, а сразу демонтировать вал и произвести замену наружного и внутреннего пыльника одновременно. При возникновении неисправности одного из узлов, функциональные возможности второго также ставятся под сомнение, поскольку нагрузка на рабочий узел сильно увеличивается. Тем более, что если демонтаж одного из ШРУСов уже был произведен, то сделать, то же самое со вторым не составит особого труда.

Одним из самых эффективных способов продления жизни ШРУСа вашего автомобиля является обычная проверка смазки в шарнирах и ее замена, осуществляемая своевременно и проводимая регулярно. Такой лайфхак позволит машине проехать два-три десятка тысяч километров, избежав крупных расходов на оплату ремонтных работ. Менять ШРУС автосервисе – это довольно дорогостоящая операция, поэтому покупка даже шестого-седьмого пыльника в результате окажется дешевле новых шарниров.

Перейдем к непосредственно ремонтным работам, проходящих в несколько этапов:

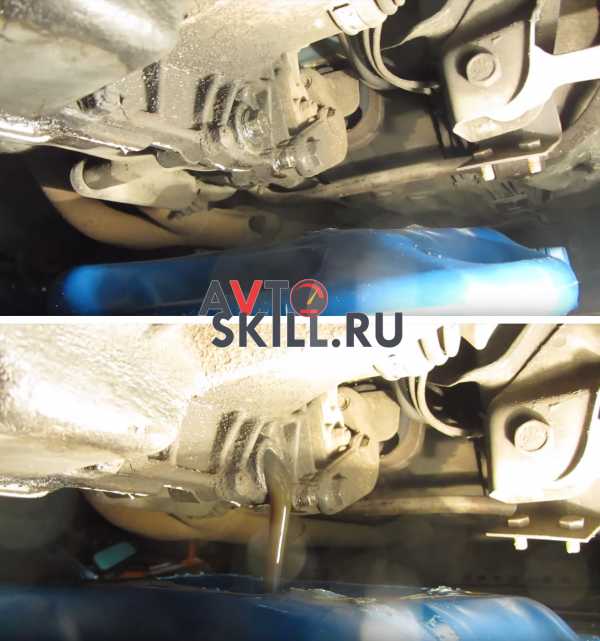

  1. Сначала сливается масло из КПП, в предварительно приготовленную пятилитровую канистру. Подготавливается инструмент на семнадцать для снятия сливной пробки.

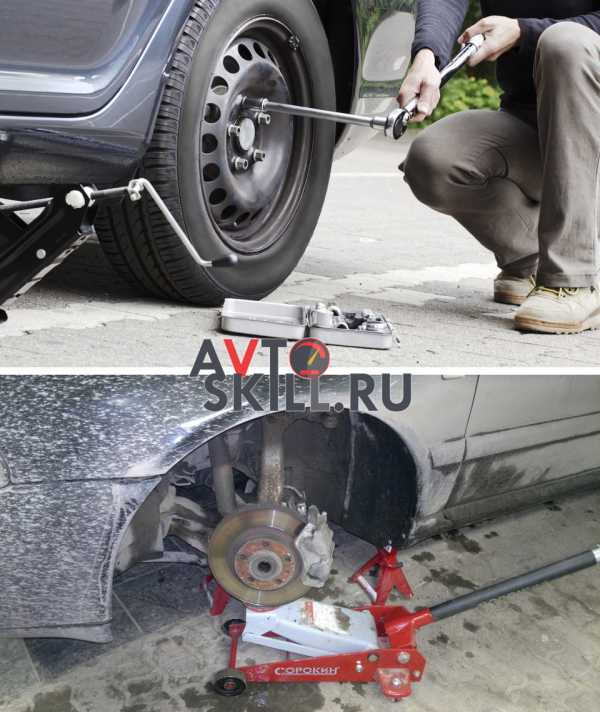

  2. Снимаются крепежные болты колеса, после чего, с помощью домкрата, машина поднимается с нужной стороны. Проводится снятие колеса.
  3. Бруском зажимается педаль тормоза, после чего откручивается гайка ступицы. Обычно, для этого подходит головка на тринадцать и удлинитель нужного размера. Все открученные гайки потребуется заменить на новые. Выкрутив гайку ступицы, нужно выкрутить шаровую опору, после чего, отведя стойку, нужно извлечь хвостовик внешнего ШРУСа из ступицы.
  4. Следующим на очереди будет внутренний шарнир. Для его извлечения нужно монтажкой уверенно упереться в коробку, после чего сковырнуть ШРУС. С первого раза это может не получиться, но, прилагая достаточное количество усилий, без рывков, постепенно граната обязательно выйдет.
  5. После этих действий ШРУС вместе с валом извлекается со стороны со стороны поворотного кулака.

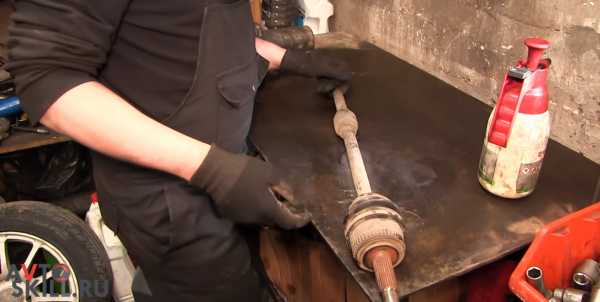

Сняв все необходимое, переходят к самой замене пыльника. Вооружившись выколоткой, нанося точные удары по ШРУСу, его снимают с вала. Для удобства процесса, хомуты порванного пыльника нужно ослабить и сдвинуть подальше.

Демонтировав ШРУС, его промывают в растворителе до тех пор, пока имеющаяся в нем смазка не будет полностью удалена. Очистив от следов старых нефтепродуктов, его ставят на вал, тщательно смазав новой смазкой. Шарнир аккуратно вбивается в вал через выколотку из мягкого металла.

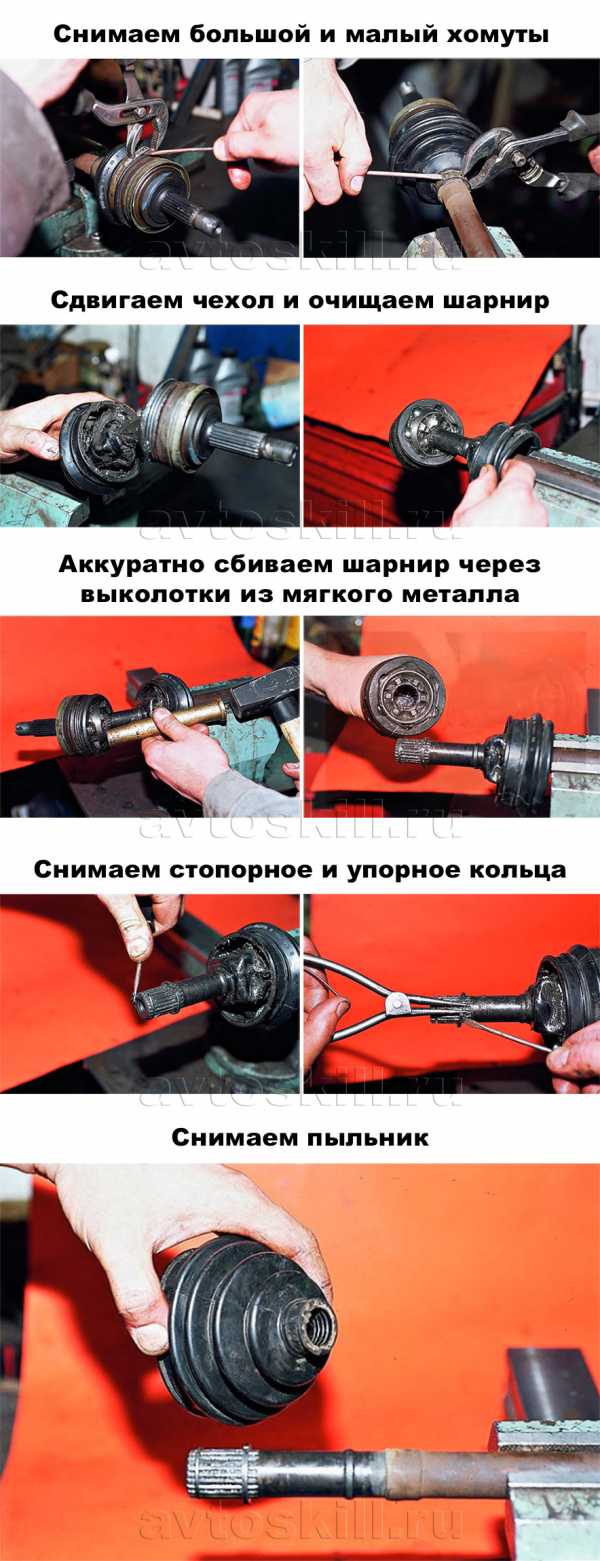

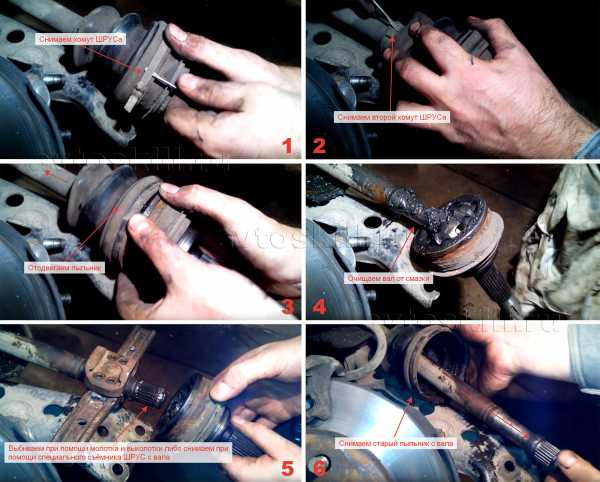

Замена пыльника ШРУСа своими руками

Хомут пыльника, расположенного на самом валу, крепко затягивается, и надевается другая его сторона. Следующим шагом ШРУС ставится по центру хода, что делается для возможности немного поддеть один из его краев чем-нибудь острым, для обеспечения свободного прохождения воздушных потоков, что обезопасит от различных повреждений, вызванных избыточным внутренним давлением.

Теперь остается затянуть второй хомут и перейти к сборке: внутренний ШРУС устанавливается в КПП — стопорное кольцо издаст щелчок, подсказывающий момент устанавливать шаровую опору, разобравшись с которой остается только закрепить гайку ступицы и установить колесо. В конце работ, в КПП заливается новое масло.

Подробнее про замену пыльников внутреннего и внешнего ШРУСов можете посмотреть в полезных видео:

Замена наружного ШРУСа

После смены пыльника по вышеуказанной инструкции, смена внешнего шарнира не должна вызвать каких-то серьезных затруднений:

  1. Работы начинаются со снятия колеса.
  2. После снятия колеса, откручивается гайка ступицы, проводится демонтаж суппорта с наружными частями тормозной системы;
  3. В последнюю очередь снимают шаровую опору и рулевой наконечник.

Фото-инструкция разбора опубликована выше.

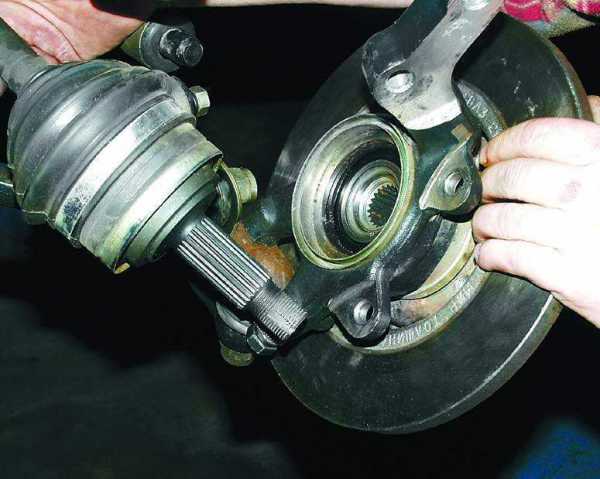

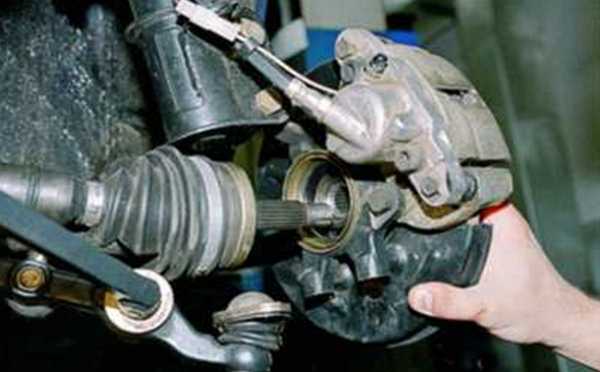

ШРУС извлекается молотком, которым его выстукивают через приготовленную подставку. Шлицевой крепеж сразу поддается, но иногда приходится применить чуть большие усилия (не стоит переусердствовать!). Освободив пыльник от хомутов, необходимо выкрутить его в сторону коробки передач – теперь остается вытянуть ШРУС на поверхность, в случае возникновения каких-либо затруднений – выбивать через прокладку молотком.

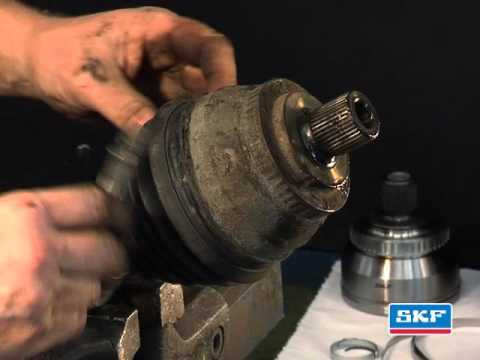

Снятие старого наружного ШРУСа

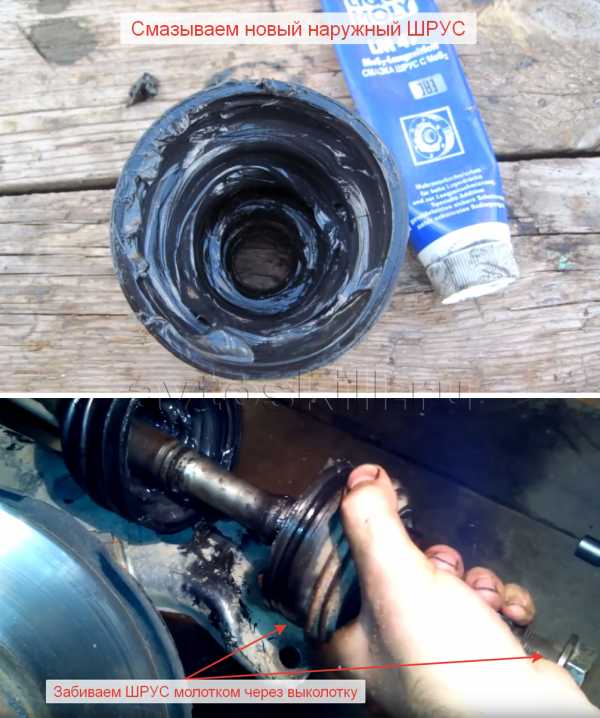

Смена комплектующих выглядит следующим образом:

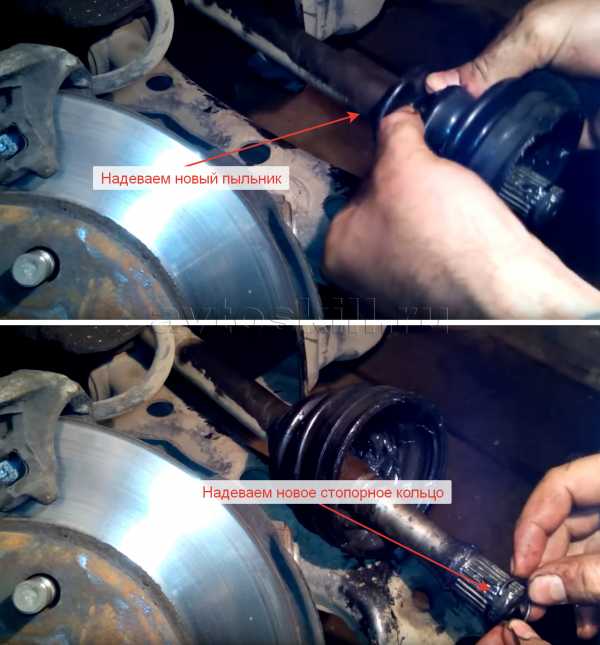

  1. На вал устанавливается пыльник, осуществляется замена стопорного кольца;
  2. Начиненный смазкой новый ШРУС ставится на вал. Его забивают молотком через деревянную либо металлическую (но мягкую) проставку;
  3. Закрепляется пыльник, затягиваются хомуты;
  4. Все устройство монтируется в ступицу;
  5. Происходит остальная сборка подвески.

Подробнее про замену наружного ШРУСа своими руками смотрите в следующем видео:

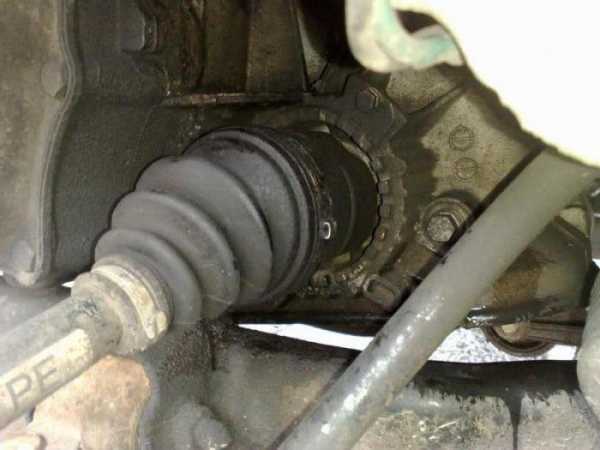

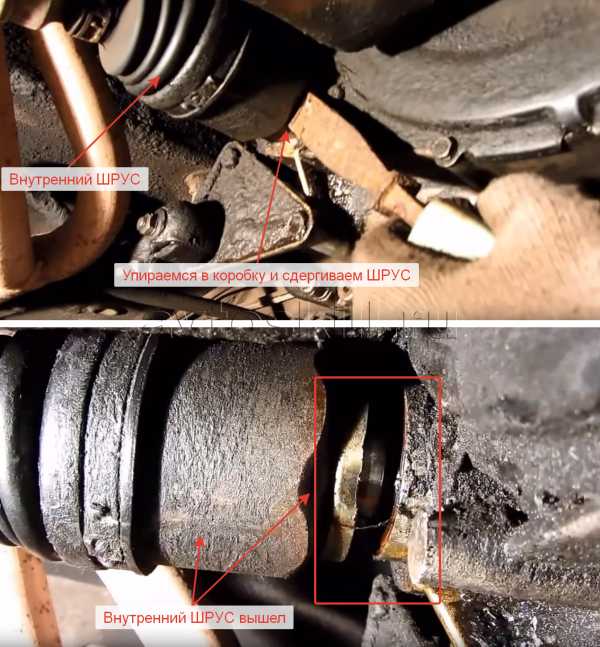

Замена внутреннего ШРУСа своими руками

Если успешно преодолеть вышеуказанные трудности, то замена этого узла пройдет значительно проще. Процесс смены внутреннего ШРУСа возможен только при нахождении под автомобилем, что также требует либо наличие специального углубления, либо подъемника. В целом, внутренний ШРУС заменяется практически так же, как и внешний.

Сам процесс ремонтных работ выглядит следующим образом:

  1. Сначала снимаются болты крепеления (обычно их шесть). После этого весь шарнир держится только на одном фланце в КПП;
  2. Максимально выкрутив руль в одну сторону, добиваемся выпадения ШРУСа.
  3. Все комплектующие ШРУСа снимаются, проводится их диагностика, замена и смазка, после чего все действия повторяются в обратном порядке.

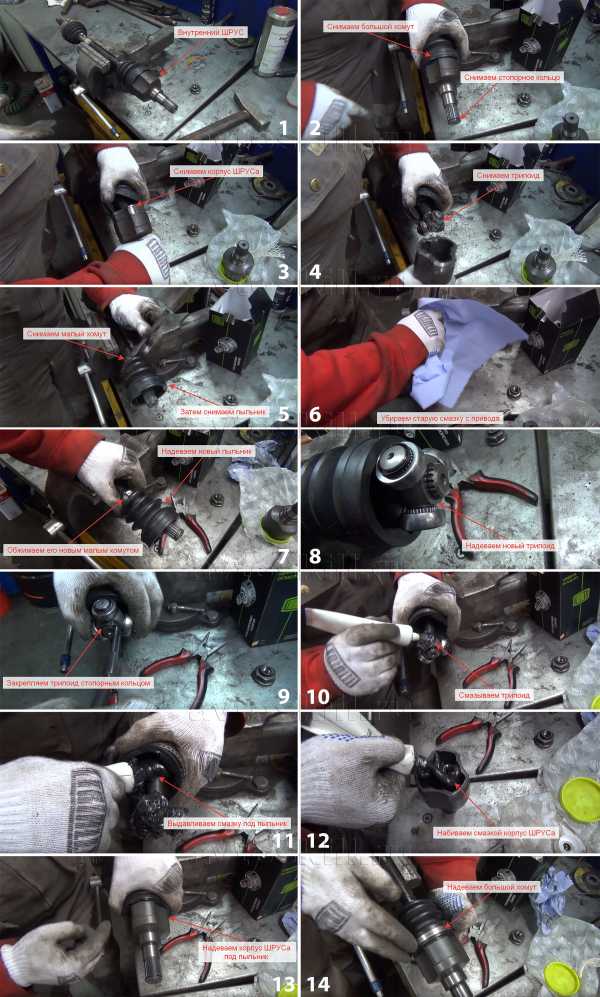

Замена внутреннего ШРУСа своими руками

Более подробно про замену внутреннего (и внешнего) ШРУСа можете посмотреть в этом видеоролике:

Заключение

Какими бы тяжелыми ни были вышеперечисленные действия, помните, что большинства из них можно избежать, проводя регулярную диагностику пыльника и остальных частей узла. В статье была наглядно показана невозможность проведения ремонтных работ с поврежденными элементами, и подробно описана процедура замены на новые. Надеемся, описанные выше советы помогут продлить срок службы вашего автомобиля

Замена ШРУСа своими руками: внутреннего, наружного, пыльника + фото и видео

5 (100%) 3 проголосовало

avtoskill.ru

Замена наружного и внутреннего ШРУСа своими руками без проблем

Поломка ШРУС является самой распространенной среди всех переднеприводных автомобилей. К сожалению не все автомобилисты знают, что такое ШРУС и для чего он нужен. Постараемся разобраться, как обнаружить неисправность и заменить изношенный ШРУС?

Что такое ШРУС?

ШРУСом называют шарнир равных угловых скоростей. Среди автомобилистов, более-менее разбирающихся в ремонте автомобиля, этот механизм получил простое название «граната». Его появление связано с созданием переднеприводных автомобилей. Необходимо было получить механизм, способный передать вращающий момент на колеса, которые должны иметь возможность свободного изменения углового положения. В конечном итоге, такой механизм был реализован и состоит из двух ШРУСов, которые обеспечивают как поворот колес, так и передачу вращающего момента.

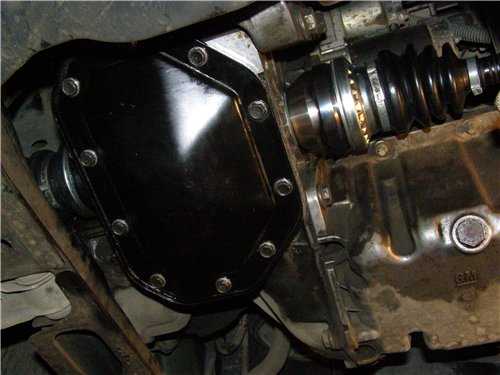

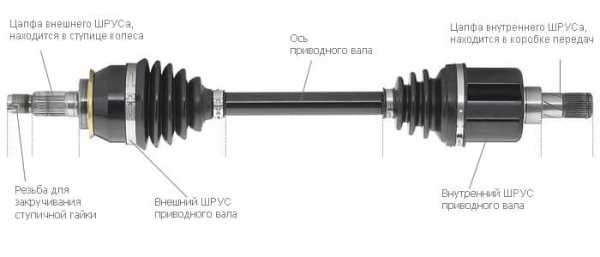

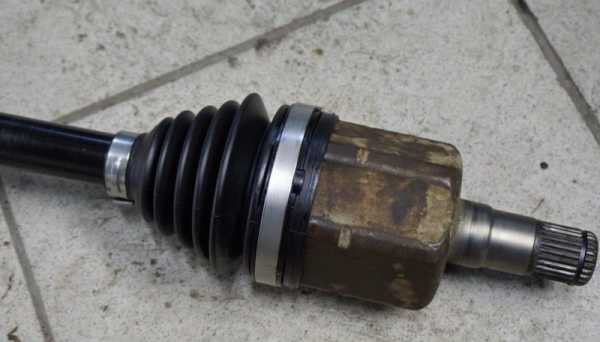

Внутренний ШРУС присоединяется к коробке передач и, через приводной вал передает вращающий момент на наружный. Места соединений защищаются с помощью резиновых пыльников. Данная мера необходима для защиты ШРУСов от пыли и мусора, которые нарушают работу механизма и засоряют смазочное вещество. Пыльники крепятся при помощи металлических хомутов. Свободный конец гранаты вставляется в ступицу и фиксируется специальной гайкой.

Диагностика неисправностей ШРУСа

В процессе эксплуатации ШРУС подвергается механическому воздействию, которое обязательно приводит к износу механизма. Самой распространенной неисправностью является износ пыльника, который рвется, тем самым, допускает попадание пыли и инородных частиц в место соединения. В конечном итоге, ШРУС выскакивает из приводного вала или коробки передач, и автомобиль теряет способность к дальнейшему перемещению.

Распознать неисправность гранаты можно с помощью характерного хруста ШРУСа, возникающего на повороте. Такой звук невозможно спутать ни с чем другим и при первых признаках его появления необходимо срочно заменить деталь.

Чтобы определить, какая граната нуждается в замене, можно провести два несложных теста. Первый подразумевает проверку работоспособности наружных ШРУСов, а второй – внутренних.

  • Найдите достаточно большую ровную площадку и выкрутите руль до упора в любую сторону. Включите первую передачу и попробуйте резко тронуться. Если во время начала движения был слышен тот самый хруст, то в замене нуждается наружный ШРУС. Сторона замены определяется направлением движения, то есть, в какую сторону вы крутили руль – с такой стороны и находится неисправный узел.
  •  Для проверки внутренних гранат используется другой тест. Найдите местность с канавой небольшой глубины. Начните движение в сторону канавы под углом. Это означает, что одно из передних колес попадет в канаву намного раньше другого. Возникший хруст, при проезде канавы, говорит о неисправности того ШРУСа, колесо которого, в этот момент, попало в канаву.

Видео – Замена наружного и внутреннего ШРУСа привода на ВАЗ

Как поменять наружный и внутренний ШРУС?

При определении неисправности необходимо незамедлительно приступать к замене неисправного узла. Процесс замены возможен, как по отдельности, так и целиком двух узлов сразу. Последний вариант наиболее предпочтительнее, так как избавит от повторного проведения одних и тех же работ.

При покупке новых деталей, обратите внимание, чтобы в комплекте шел пыльник и новая гайка ступицы, так как это одноразовая деталь.

Порядок действий:

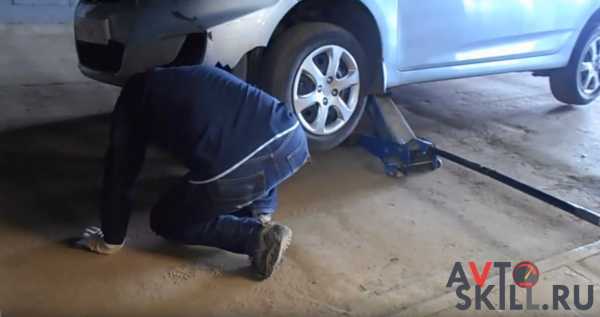

1. Автомобиль необходимо установить на достаточно ровной площадке и исключить любую возможность его передвижения. Для этого под задние колеса устанавливаются противооткатные упоры, а рычаг коробки передач устанавливается на первой скорости. Заготовьте стандартный ремонтный набор инструментов и трубу достаточной длины.

2. В первую очередь необходимо ослабить гайку ступицы. Делается это только на обездвиженном автомобиле, так как она крепится достаточно туго и при проворачивании может повернуться и колесо. Вставьте головку на 30 и присоедините к ее концу ключ. В свободную часть ключа вставьте трубу и, держась за конец трубы, ослабьте гайку. Занятие это не из приятных, но только таким образом можно добиться желаемого результата.

3. Ослабьте колесные болты с помощью баллонного ключа и поставьте под порог домкрат. Поднимите колесо автомобиля и установите под автомобиль две испорченные покрышки, кирпичи или пенек. Это нужно, чтобы автомобиль не сорвался при проведении ремонтных работ и не нанес вам никаких травм.

4. Выкрутите колесные болты и снимите колесо. После этого, открутите гайку ступицы и вытащите ее.

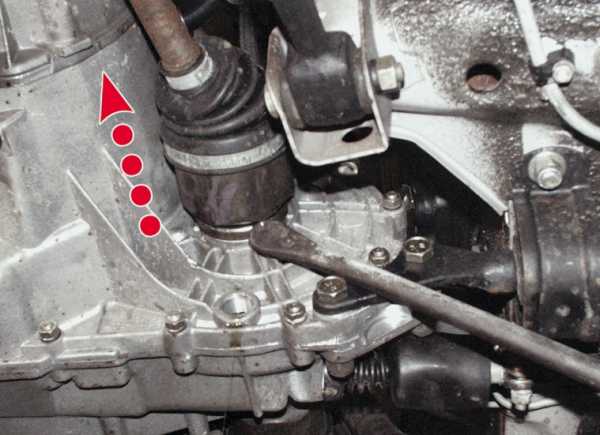

5. Чтобы получить доступ к ШРУСу, необходимо открутить гайку крепления тормозного суппорта, затем демонтируйте его и подвесьте на любой из деталей подвески, чтобы он не мешался. После этого, открутите крепление нижней шаровой опоры и демонтируйте ступицу с поворотного кулака. Выверните ее и выбейте при помощи ударного инструмента наружную гранату.

6. Слейте масло с коробки передач. Для этого необходимо выкрутить сливную пробку.

7. Открутите хомут крепления пыльника внутреннего ШРУСа и стяните его вниз по приводному валу. После этого, выбейте из коробки передач внутреннюю гранату, вместе с приводным валом, на конце которого находится и внешний ШРУС.

8. Теперь вытащите приводной вал из обоих гранат и вставьте его в новые механизмы. Перед этим, необходимо заранее надеть пыльники и хомуты и забить их и гранаты порцией смазочного вещества.

9. Проведите сборку всех узлов в обратной последовательности. Не забудьте залить в КПП трансмиссионное масло. Гайку ступицы и колесные болты затягиваются только на снятой с домкрата машине. В противном случае, граната с приводным валом будет прокручиваться, а автомобиль и вовсе может упасть, если он стоял на домкратах. После затяжки, гайка контруется.

На этом замена ШРУСов завершена. Как видите, это совсем несложная операция, с которой можно справиться, имея стандартный набор инструментов и желание сэкономить на услугах автосервисов.

vipwash.ru

Как заменить внутренний ШРУС: пошаговая инструкция

Основная задача ШРУСа состоит в передаче крутящего момента, когда автомобильные колеса сдвигаются по отношению к оси. Располагается он в передней оси автомобиля, хотя на некоторых моделях устанавливается на задней. Речь идет о наличии в них независимой задней подвески.

После драки кулаками не машут… Это же самое можно сказать о процессе замены ШРУСа. Ведь игнорирование своевременной замены чехлов или смазки могут привести к поломке. А ремонт – это всегда дорого. Даже незначительное количество пыли с водой может привести к преждевременному износу деталей всего через пару сотен километров. Следовательно, не стоит избегать диагностики, причем речь идет сейчас не только о ШРУСе. Диагностика сможет подсказать, нуждаются ли пыльники в замене.

Когда нужно проводить замену

На необходимость в замене ШРУСа могут указывать следующие причины:

  • появление трещин в защитном чехле;
  • стуки во время поворота;
  • своеобразные потрескивающие звуки при движении;
  • прорыв грязезащитных чехлов.

Для проверки технического состояния пыльников нужно повернуть руль до упора и залезть под днище. Посмотрев снизу, вы увидите пыльники. Поводом для беспокойства будут служить небольшие трещины и вытекающая сквозь них смазывающая жидкость. После обнаружения такого “сюрприза” проведите замену пыльников. Не откладывайте это на завтра, потому что завтра ШРУС под влиянием попадающего песка и воды вскоре износится.

Инструменты

Во время подготовки к рабочему процессу вы должны будете собрать некоторые инструменты. Итак, вы не сможете обойтись без:

  • молотка;
  • набора ключей;
  • маленькой монтировки;
  • пробоя;
  • насадок;
  • тисков;
  • нового ШРУСа.

Подготовив все необходимое, можно приступать к замене.

Процедура замены внутреннего ШРУСа

Для качественной замены вам придется подготовить набор инструментов. Не обойдется также без соблюдения рекомендаций. Ведь отсутствие опыта может сыграть с вами в злую шутку. Речь идет не только о потраченном времени впустую, но также и об испорченных деталях, которые в наше время стоят немало. Поэтому, если вы сомневаетесь – обратитесь к специалистам. В противном случае – вперед!

  1. Снимите колесо;
  2. Теперь необходимо открутить ступичную гайку и болт крепления ШРУСа;
  3. Демонтируйте полуось;

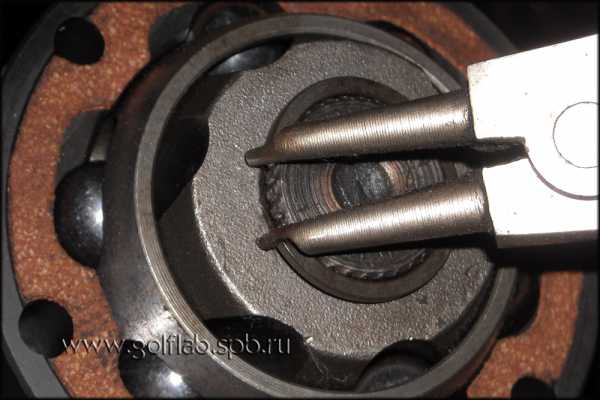

  4. Снимите стопорное кольцо. С этим вам поможет справиться старое доброе зубило;
  5. Извлеките ШРУС. Для этого нужно использовать тиски. Только обязательно поставьте между губами тисков деревянный брусок. Иначе вы можете повредить детали;
  6. Проведите замену пыльника. Это делать обязательно. Иначе какой толк от нового ШРУСа, если старые пыльники по-прежнему будут пропускать грязь;
  7. Установите купленный заранее ШРУС;
  8. Проведите обратную сборку. Будьте внимательными к деталям, не пропустите ни одну из них.

Если вы делали все правильно, то работа у вас заняла не более 40 минут. Разумеется, возможны определенные сложности, с которыми иногда сталкиваются новички. Но это все решаемо.

Опубликовано: 10 сентября 2015

automend.ru

порядок сборки внутреннего ШРУСа | Обслуживание и ремонт автомобилей VW / Audi. Статьи, советы, рекомендации

ШРУС — шарнир равных угловых скоростей

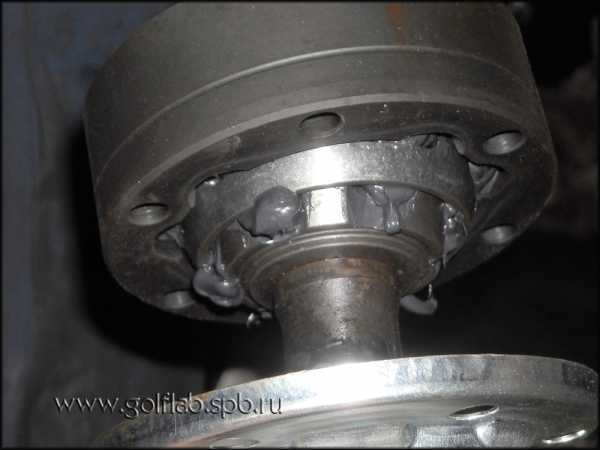

возможны ситуации, при которых потребуется разобрать и потом собрать внутренний ШРУС. Не имея навыка или понимания устройства, легко совершить ошибку. Поэтому рассмотрим устройство и порядок сборки.

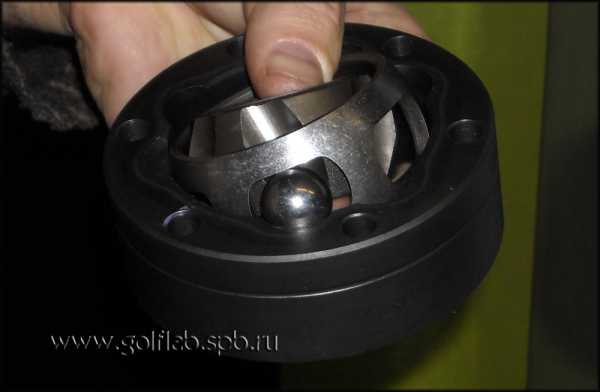

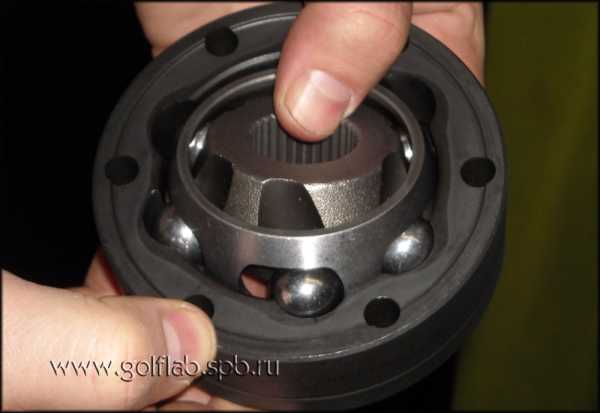

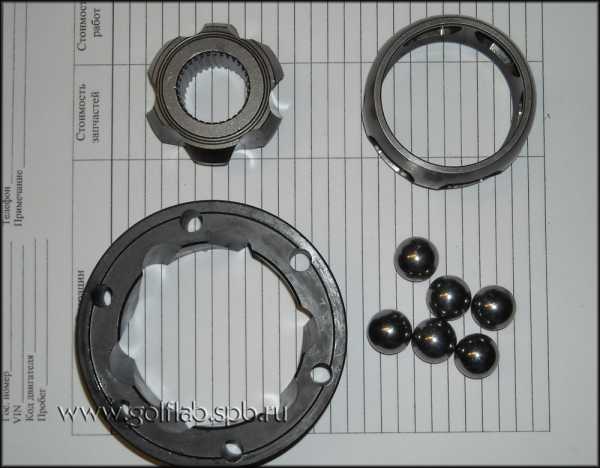

Итак, ШРУС состоит из следующих частей:

-внешняя обойма

-внутренняя обойма

-сепаратор

-шарики

чем то похож на подшипник, но его части не крутятся относительно друг друга, а только имеют некоторую степень свободы перемещения

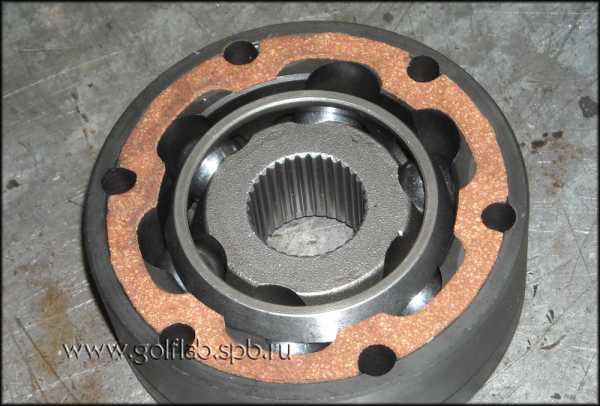

На большинстве VW внутренние ШРУСы бывают двух диаметров, 94 и 100 мм. Для Гольф 2 с мотором 1,3 наружная часть слегка отличается

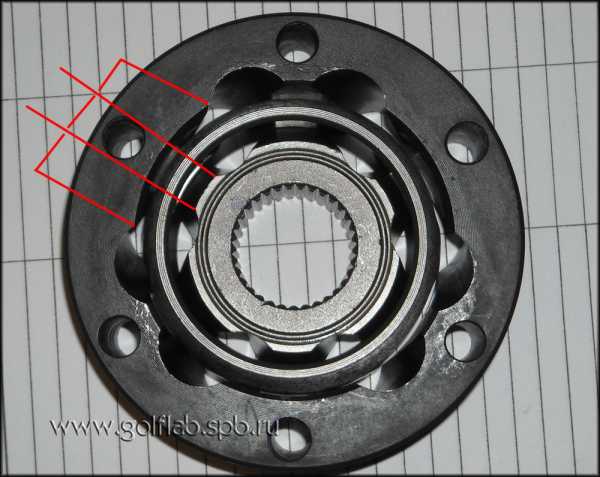

наружная обойма маленьких ШРУСов симметричная

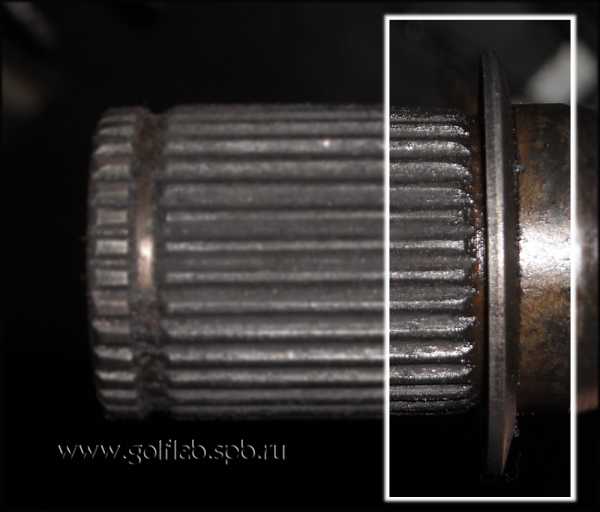

большие, 100 мм,  на стороне, прилегаемой к фланцу коробки, имеют выточку под пробковую прокладку

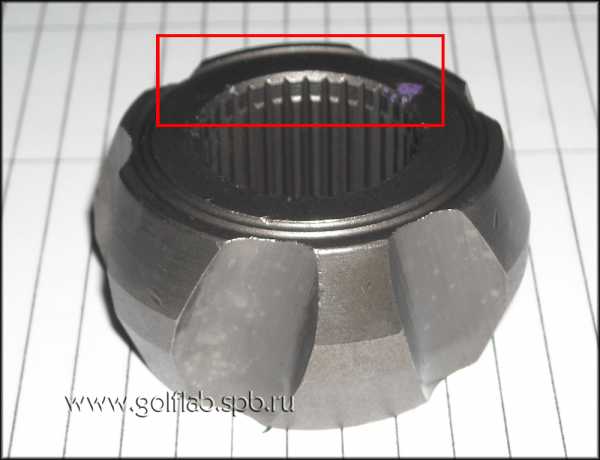

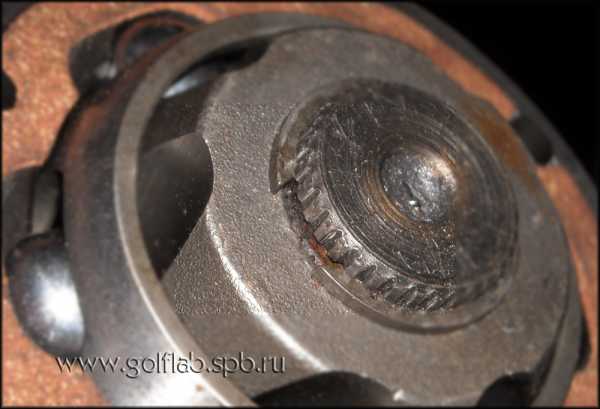

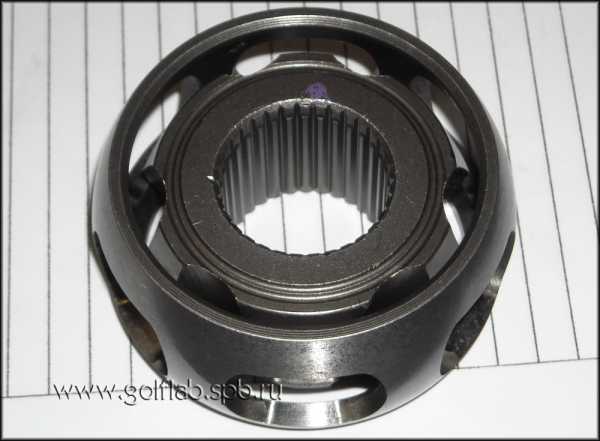

внутренняя обойма так же не симметрична
Часть, которую нужно ориентировать к фланцу КПП

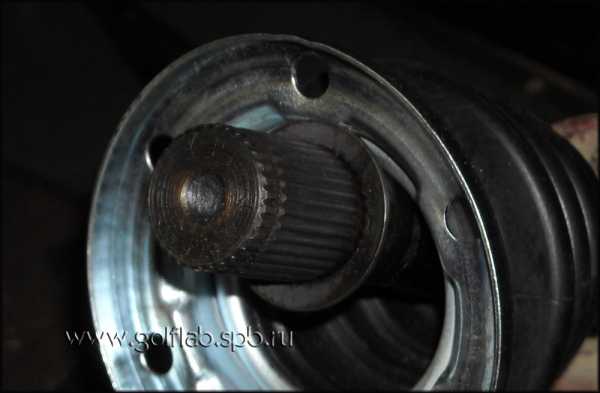

сторона, которая должна быть обращена к палке привода, имеет ярко выраженный заход для шлицевой части

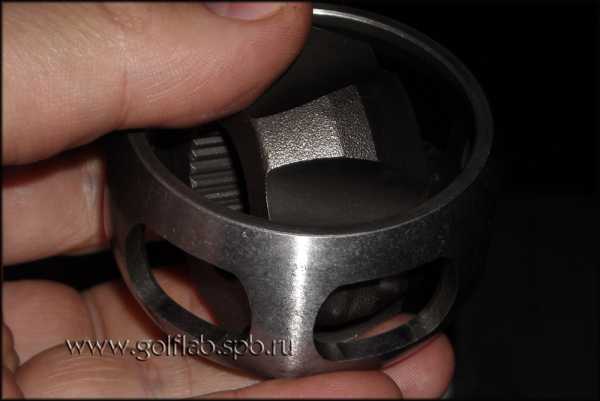

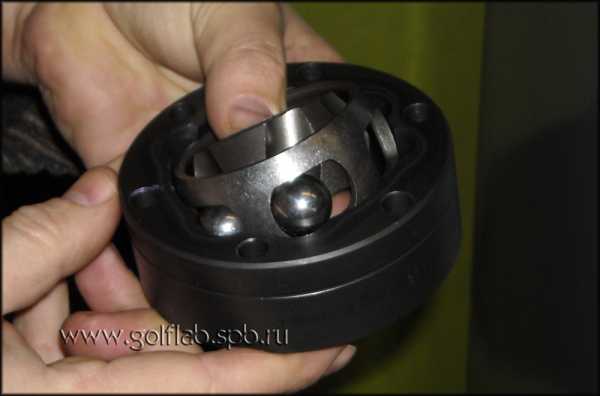

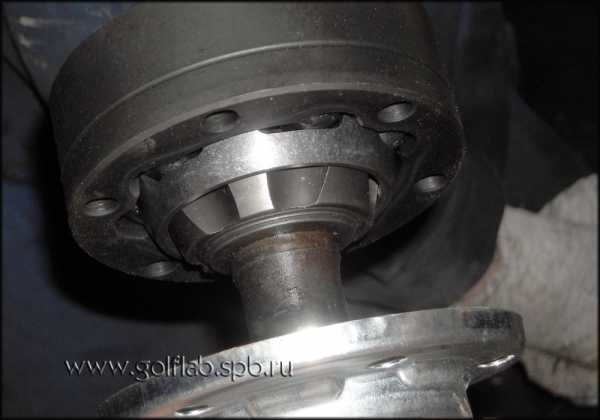

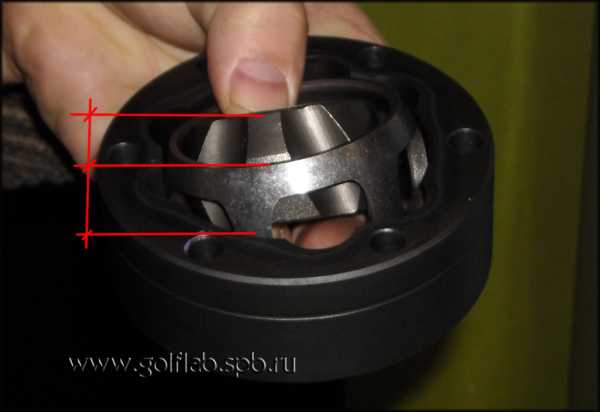

Теперь всё это нужно собрать в один узел. Сначала вставляем внутреннюю обойму в сепаратор, повернув их перпендикулярно друг другу

затем размещаем этот бутерброд  внутри наружной обоймы. И вот тут требуется внимание: если посмотреть внимательно на обе обоймы ШРУСа, то можно обнаружить, что расстояния между канавками для шариков различаются. И собирать ШРУС надо так, что бы маленькие промежутки оказывались напротив больших

теперь надо вставить шарики. Для этого нужно одновременно и на одинаковое расстояние наклонять и сепаратор и внутреннюю обойму

вставляете первый шарик

слегка утапливаете обойму с сепаратором в этом месте, и приподнимаете соседний сектор

и так по кругу

без смазки двигать обойму нового ШРУСа достаточно тяжело, поэтому можно нанести тончайший слой на обе обоймы перед сборкой
И вот ШРУС собран. Если это 100мм-ый, приклеиваете прокладку к наружной части (у меньших диаметров её не предусмотрено)

теперь нужно ШРУС надеть на привод. В первую очередь — пыльник

затем надеваете тарельчатую упорную пружину

эта пружина — конусная, очень важно её правильно поставить. Конусом от ШРУСа

затем надеваете ШРУС, и стопорное кольцо

убедитесь, что стопор полностью утоплен в канавке

вот теперь можно приступать к смазке ШРУСа. Потяните его на себя, не перекашивая

нанесите смазку на выступающие части

несколько раз подвигайте наружную обойму взад и вперёд. Образовавшиеся излишки смазки равномерно размажьте по частям ШРУСа.
Тоже самое сделать с другой стороны

но смазка не должна попасть на прокладку
привод готов к установке

10/2011
Яков Финогенов

remontvw.spb.ru

Как заменить ШРУС своими руками и советы по профилактике

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.
Обращаться на почту [email protected].

Автомобиль не только не является роскошью, но иногда и средством передвижения перестаёт быть на долгое время. Наиболее часто причиной неисправности деталей и агрегатов становится процесс трения, который возникает в результате соприкосновения различных механизмов во время работы. Несмотря на то, что современные технологии изготовления металлов и их обработки, позволяют значительно увеличить эксплуатационный ресурс, работающих в жёстких режимах частей автомобиля, а использование качественных смазочных материалов, значительно снизить коэффициент трения, различные поломки будут всегда преследовать владельцев автомобильной техники. Среди наиболее частых причин выхода из строя переднеприводных железных коней, является неисправности ШРУСа. В большинстве случаев данная поломка не подлежит ремонту и потребуется полностью заменить шарниры равных угловых скоростей. О том как заменить ШРУС будет рассказано далее, но прежде чем приступить к данной операции, необходимо научиться правильно определять неисправность этой детали.

ШРУС

Диагностика неисправности

Как проверить ШРУС самостоятельно начинающему автолюбителю, который ни разу не сталкивался с подобной проблемой? Определить неисправность и осуществить замену ШРУСА своими руками совсем несложно, но потребуется вначале определить какая именно деталь неисправна.

При значительном износе внутренней обоймы, образуется значительный люфт ШРУСа, который даёт о себе знать различными звуковыми эффектами. Наиболее часто хрустит ШРУС, на поворотах. Данный дефект, при значительном износе, может также проявляться небольшими толчками на рулевом колесе. Особенно такой эффект заметен на автомобилях не оборудованных гидро- или электроусилителем руля.

ШРУС с износом

Значительный износ ШРУСа, может быть определён и по толчкам при трогании автомобиля с места, а также при резком изменении режима работы двигателя, особенно на небольшой скорости. Данная техническая проблема, может быть вызвана и другими неисправностями трансмиссии, которые при определённых условиях, могут издавать аналогичные звуки, поэтому прежде чем вынести окончательный приговор старому ШРУСу, необходимо убедиться в правильно поставленном диагнозе. Для определения радиального зазора, потребуется вывесить поочерёдно переднюю подвеску автомобиля и зафиксировав вал главной передачи, провернуть колесо в различных направлениях, если свободное качение колеса будет значительным, и при этом будет наблюдаться стук, ШРУС можно считать неисправным, и его замена должна быть выполнена незамедлительно. В некоторых случаях, причиной подобного явления может быть ослабление крепления ШРУСа к валу автомобиля. Данная проблема решается закручиванием болтов, удерживающих ШРУС. При этом обязательно должно быть соблюдено условия затяжки данной детали необходимым усилием. Если момент затяжки будет меньше установленного заводом-изготовителем, то данная неисправность вновь даст о себе знать спустя небольшой промежуток времени.

Если причина неисправности ШРУСа заключается в чрезмерном износе обоймы, то ШРУС необходимо заменить, используя оригинальные запчасти.

Износ обоймы ШРУСа

Замена ШРУСа

Замена ШРУСа зависит от того, какую деталь необходимо поменять внутреннюю или наружную. Замена наружного шарнира или внутреннего, в любом случае потребует снятие полуоси с автомобиля. Разборка этой детали не займёт много времени, и обычно осуществляется в такой последовательности:

  • Снимается переднее колесо автомобиля с той стороны, где будут произведены ремонтные работы;
  • Откручивается гайка ступицы колеса;
  • Откручиваются болты, которыми наружный ШРУС прикреплён к валу главной передачи;
  • Полуось вместе с внутренним и наружным ШРУСом снимается с автомобиля.

Замена ШРУСа

После снятия полуоси, разбираем её и осуществляем замену ШРУСа.

Как разобрать полуось можно узнать из технического справочника к автомобилю, но обычно шарниры зафиксированы на валу с помощью стопорных колец, которые необходимо удалить специальным съёмником.

На место демонтированных деталей устанавливаются новые запчасти, которые должны быть зафиксированы на валу должным образом. Пренебрежение этим правилом, может привести к быстрому износу новой детали, а также к возможному возникновению аварийной ситуации, ведь неисправный элемент трансмиссии, при движении автомобиля, всегда подвергается чрезмерным нагрузкам, с которыми неисправный ШРУС может не справится.

Многих автомобилистов интересует вопрос: как снять внутренний ШРУС, чтобы не повредить шлицы полуоси. Если необходима замена внутреннего шарнира, то его демонтаж с вала необходимо осуществлять с применением деревянной прокладки, через которую лёгким постукиванием молотка, данная деталь выбивается из фиксатора.

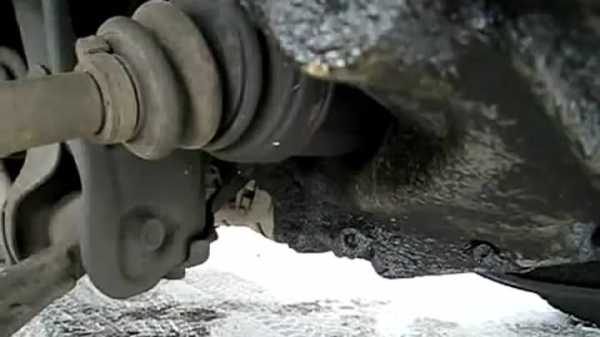

Снимаем внутренний ШРУС

Снимаем внутренний ШРУС

Когда установка ШРУСА на полуось будет завершена, её необходимо поставить на автомобиль в порядке обратном снятию. Обязательно нужно хорошо затянуть гайку ступицы и болты наружного ШРУСа, которыми данная деталь крепится к валу главной передачи. Если есть необходимость, то аналогичная операция проводится и со ШРУСом другого колеса.

Профилактика неисправности

Чтобы данная деталь прослужила как можно дольше, необходимо полностью исключить вероятность попадания под резиновые манжеты ШРУСа грязи и воды. При малейшем повреждении эта деталь должна быть заменена новой.

Для этой цели лучше использовать оригинальные запчасти, которые изготавливаются из качественной резины. Если приобретать манжеты контрафактного производства, процедуру по замене этой детали придётся проводить слишком часто.

Плохое крепление ШРУСа

Ещё одной причиной, по которой ШРУС часто выходит из строя, является недостаточное его крепление к валу главной передачи. Если болты недостаточно хорошо затянуты, то со временем они начинают произвольно откручиваться. Наружный ШРУС при этом значительно отходит от вала, и при значительном зазоре, будут наблюдаться стуки в трансмиссии. Если вовремя данная неисправность не будет обнаружена и болты крепления не затянуты, то за непродолжительное время ШРУС будет полностью «разбит».

Как поменять ШРУС и как определить неисправность этой детали, подробно описано в статье. Операция по замене ШРУСа не займёт много времени, но если нет желания самостоятельно устранять данную неисправность, то всегда можно обратиться за помощью в мастерскую по ремонту автомобилей.

Если у вас возникли вопросы – оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Как правильно снять и разобрать ШРУС в своем гараже

Здравствуйте, уважаемые автолюбители! Передние ведущие колёса предоставляют автовладельцам немало бонусов в виде: более послушного рулевого управления, повышенной маневренности, устойчивости на скользкой дороге и прочих прелестей.

Взамен машина, а именно ходовая её часть вкупе с приводом, потребует дополнительного внимания. Передние колёса имеют возможность тянуть автомобиль только благодаря наличию вала, связывающего ступицу с коробкой переменных передач.

Однако и это ещё не всё. Передать вращение от трансмиссии к колёсам невозможно было бы без специальных устройств, установленных на концах вала – ШРУСов.

Шарнир равных угловых скоростей – это, на сегодняшний день, единственный способ передачи вращательного движения между полуосями, находящимися под углом друг к другу.

В этой связи, любой уважающий себя автолюбитель, должен знать, как снять и как разобрать ШРУС, провести его диагностику, обслуживание и ремонт.

Как снять ШРУС самому без помощи автосервиса

Установка и снятие ШРУСа

Несмотря на кажущуюся сложность в устройстве переднего привода автомобиля, независимо от его марки и модели, конструкция этого узла достаточно проста и сходна во всех машинах.

Для того, чтобы произвести снятие ШРУСа и замену, достаточно иметь гараж со смотровой ямой или эстакаду для облегчения доступа к нижней части автомобиля, а также комплект стандартных инструментов.

Как правило, опытные автолюбители обходятся в своей работе без каких-либо специальных устройств, но если есть желание для ускорения выполнения ремонтных работ можно приобрести съёмник ШРУСа.

Учитывая, что на каждое ведущее колесо приходится по два шарнира, то ремонтные работы могут проводиться в зависимости от поломки таких видов:

  • снятие внутреннего ШРУСа и его ремонт;
  • снятие наружного ШРУСа;
  • снятие и ремонт в комплекте вала и двух шарниров.

Как снять внутренний ШРУС в гараже

Ремонт внутреннего ШРУСа – мероприятие, которое встречается достаточно редко, но навыки обращения с этим механизмом необходимо иметь, ведь для его продолжительной жизни необходимо проводить профилактические мероприятия, замену пыльника и смазки.

Прежде, чем описывать технологию включающую снятие внутреннего ШРУСа, необходимо заметить, что в этом случае смотровая яма будет просто необходима, ведь обойма шарнира прикручивается болтами (6-8 шт.) непосредственно к шестерням дифференциала, а это самая нижняя точка трансмиссии.

После того, как все болты крепления будут откручены, следует повернуть рулевое колесо для освобождения свободного хода шлицевых соединений. При помощи монтировки ШРУС очень легко вынимается из посадочного гнезда. Снять его с вала также несложно, для чего необходимо лишь отстегнуть стопорное кольцо и хомуты пыльника.

Настоятельная рекомендация всем автолюбителям: не следует снимать ШРУС с вала под машиной и, тем более, иам же роизводить его разборку. Гораздо удобнее и рациональнее снимать вал с двумя ШРУСами одновременно, а затем выполнять все манипуляции на рабочем столе с тисками.

Как снять наружный ШРУС самостоятельно

Наружный ШРУС, который установлен непосредственно у ступицы, хотя более доступен, но потребует больше времени и сил для снятия. Здесь придётся практически полностью разобрать переднюю подвеску.

Колесо снимается, откручивается ступичная гайка и извлекается стопорная шайба. После откручивания нижней шаровой опоры двигающаяся стойка позволяет извлечь полуось ШРУСа.

Ремонт ШРУСов может быть связан с определенными трудностями. Первое – это невозможность извлечь полуоси или вал из шлицевого соединения. Вариантов выхода из ситуации несколько. Для начала необходимо взять деревянную или латунную проставку и попробовать выбить полуось.

Если на этом этапе ничего сделать не удалось, то потребуется съёмник ШРУСа. Один из самых распространенных и простых съёмников выполнен в виде подковы, которая закрепляется на полуось, а упорные болты при вращении снимают ШРУС.

Разобрать сам ШРУС не сложно, для этого необходимо:

  • нанести метки на обойме и корпусе для обратной сборки в таком же положении;
  • наклонить вал с обоймой на конце максимально в одну из сторон;
  • извлечь на противоположной стороне шарик из обоймы, проделать процедуру со всеми шариками поочерёдно.

Существует такое мнение некоторых специалистов о том, что ШРУС достаточно просто промыть соляркой и снова «забить» смазкой, не разбирая.

В этом случае велика вероятность того, что внутри останутся фрагменты старых стопорных колец или другой мусор. Если ШРУС уже снят, то лучше его разобрать, вымыть, собрать и смазать.

Установка ШРУСа после замены или обслуживания производится в порядке, обратном снятию.

cartore.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
