Сведения о производителе токарного станка Универсал-3М

Производителем настольного токарного станка Универсал-3М является завод Московский станкостроительный завод СтанкоКонструкция, основанный в 1932 году.

Начиная с 1964 г. завод приступил к изготовлению эрозионных станков с использованием электрофизико-химических методов обработки. Практически во всех инструментальных цехах различных предприятий используются электроэрозионные станки и, в частности, модели МА96, ЛФ96Ф3, СК96Ф3, 4732Ф3М, 4733Ф3 и современные модели СКЭ200Ф2, СКЭ200Ф3, СКЭ250Ф2, СКЭ250Ф3, СКЭ250Ф5.

Токарный многофункциональный станок Универсал-3М был разработан организацией ЭНИМС (Экпериментальный научно-исследовательский институт металлорежущих станков).

Токарные настольные станки серии Универсал

Первая модель настольного токарного станка Универсал с двумя круглыми направляющими была разработана организацией ЭНИМС (Экпериментальный научно-исследовательский институт металлорежущих станков). За основу был взят станок

Unimat SL австрийской фирмы EMCO (За 40 лет продано свыше 600 тысяч станков этой модели).

Токарный станок Универсал производился серийно на предприятии Московский станкостроительный завод СтанкоКонструкция.

С 1968 года завод СтанкоКонструкция начал производить токарно-винторезный настольный станок Универсал-2 – значительно усовершенствованный станок Универсал.

Во второй половине 80-х годов конструкция станка была значительно переработана: начиная с модели Универсал-3 вместо двух круглых направляющих появилась одна большего диаметра посередине станины и передняя бабка больше не отсоединялась от станины. Станок начали серийно выпускать сразу несколько заводов:

Универсал-3М станок токарно-винторезный настольный многофункциональный. Назначение, область применения

Данный станок является станком класса «хобби», и предназначен для индивидуального (бытового) применения, т. е. по своим конструктивным особенностям и техническим характеристикам станок не предназначен для использования на производстве.

Токарный станок по металлу Универсал-3М предназначен для обработки заготовок из металла, древесины, всех видов пластмассы методом точения.

Станок Универсал-3М является настольным токарным станком и предназначается для всевозможных токарных работ:

• проточка и расточка внешних и внутренних цилиндрических, фасонных и конических поверхностей
• сверление отверстий, снятие фасок
• растачивание отверстий
• отрезка
• нарезание резцом метрической резьбы

Отличительной особенностью станка является широкая универсальность и возможность переналадки с помощью приспособлений, которые позволяют выполнять следующие работы:

• сверление отверстий
• фрезерование плоскостей, выемок, канавок и т.д.
• шлифование и полирование
• заточку различного ревущего и бытового инструмента
• распиливание листового материала, реек, досок с помощью круглой пилы
• распиливание по контуру с помощью лобзикового устройства
• строгание плоскостей реек, брусков и досок с помощью фуговального устройства
• навивку пружин
• нарезку резьбы плашками и метчиками с ручным вращением шпинделя к др

С помощью несложных приспособлений, изготовленных на станке самим любителем, можно производить и другие работы.

Традиционная наглядная компоновка станка в сочетании с отработанной кинематической схемой позволяет уверенно обеспечить токарную обработку с классом точности «Н» в течение длительного срока эксплуатации.

В сравнении с предлагаемыми на рынке малогабаритными станками – он прост в эксплуатации, надежен и долговечен.

Благодаря широким возможностям станка использование его в домашних условиях представляет большой интерес и при овладении трудовыми навыками работа на нем доставит большое удовольствие.

Станок можно также широко использовать в школьных кружках, клубах, дворцах пионеров, пионерских лагерях и т.д. для изготовления радиодеталей, моделей самолетов и кораблей, мелких оригинальных вещей домашнего обихода и украшений, индивидуальных игрушек, деталей, игр и др.

Станок работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Литая станина, жесткие закаленные направляющие и основные корпусные детали станка изготовлены из качественного модифицированного чугуна с проведенным старением и обеспечивают высокую точность обрабатываемой детали.

В станке УНИВЕРСАЛ-3М инсталлировано устройство, обеспечивающее изменение направления перемещения суппорта без изменения направления вращения шпинделя и его остановки.

Нормы точности по токарным операциям:

• Некруглость обработанного образца-изделия с размерами Ø30 x 125мм, не более – 20
• Конусность обработанного образца-изделия с размерами Ø30 x 125мм, не более – 30
• Шероховатость обработанной поверхности Ra, мкм – 1,25 (при чистовых режимах)

Технологические возможности станка УНИВЕРСАЛ-3М могут удовлетворить как профессионала с самыми разносторонними интересами, так и любителя.

Производитель станка Универсал-3М – завод СтанкоКонструкция г. Москва.

Стандартный комплект поставки

В стандартный комплект поставки настольного станка Универсал-3М входят:

Принадлежности:

1. Патрон трёхкулачковый 7100-0001 с фланцем и кольцом в сборе
2. Комплект обратных кулачков и ключ к трёхкулачковому патрону 7100-0001
3. Патрон сверлильный с ключом 6-В10 или 10–В16 ГОСТ 8522
4. Хвостовик к патрону сверлильному
5. Резцедержка подвижная
6. Резцедержка неподвижная
7. Центр вращающийся
8. Центр упорный 2шт.
9. Патрон поводковый
10. Оправка с винтами и прижимом в сборе (для расточных работ)
11. Цанга Ф6
12. Цанга Ф8
13. Устройство плоскошлифовальное
14. Фрезерно-сверлильное устройство
15. Тиски
16. Устройство заточное
17. Устройство для работы дисковой пилой
18. Поводок для работ по дереву
19. Подручник
20. Устройство лобзиковое
21. Экран
22. Кожух патрона
23. Масленка полиэтиленовая

Инструмент:

1. Ключ рожковый
2. Ключи торцовые ГОСТ11737
3. 7812-0373 40ХФА Н12х1 S=4
4. 7812-0374 40ХФА Н12х1 S=5
5. 7812-0375 40ХФА Н12х1 S=6
6. Стамеска
7. Ключ для квадрата S8
8. Ключ торцовый S10х13
9. Ручка для ключа S10х13
10. Ключ для квадрата S7
11. Резец проходной правый (сталь быстрорежущая)
12. Резец проходной правый с пластинкой твердого сплава
13. Резец подрезной (сталь быстрорежущая)
14. Резец расточной (сталь быстрорежущая)
15. Резец отрезной (сталь быстрорежущая) 2шт.
16. Резец резьбовой наружный (сталь быстрорежущая)
17. Резец резьбовой внутренний (сталь быстрорежущая)
18. Пила дисковая 3420-0356 ГОСТ 980-80
19. Пилка-лобзик L=125 мм. ТУ 205.07.359-81 5шт.
20. Сверло спиральное Ø6,0 ГОСТ 10902
21. Фреза концевая с цилиндрическим хвостовиком Ø6,0 ГОСТ 17025

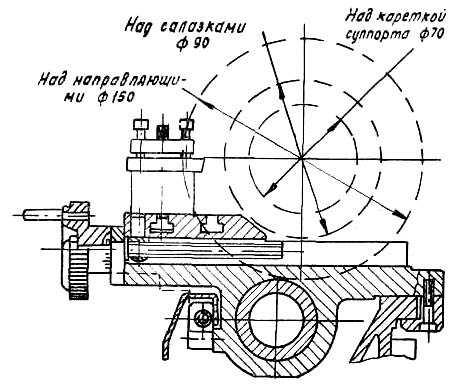

Габариты рабочего пространства токарного станка Универсал-3М. Эскиз суппорта

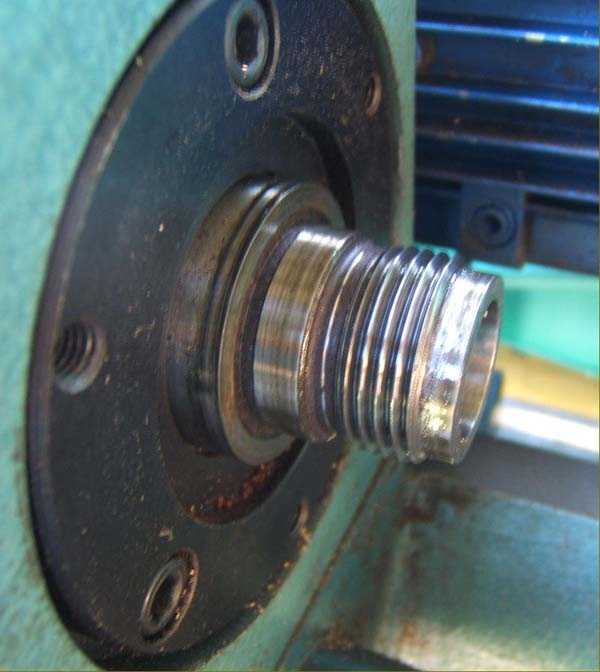

Чертеж шпинделя токарно-винторезного станка Универсал-3М

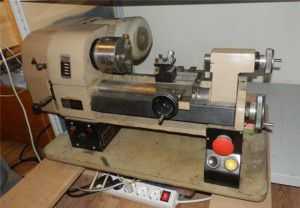

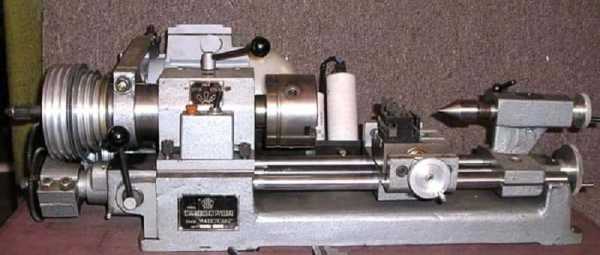

Общий вид токарного станка Универсал-3М

Расположение составных частей токарного станка Универсал-3М

Список составных частей станка Универсал-3М в токарном исполнении

1. привод
2. станина
3. шпиндельная бабка
4. суппорт
5. задняя бабка
6. коробка электрооборудования

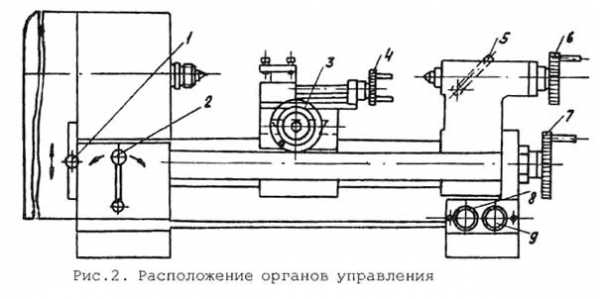

Расположение органов управления токарным станком Универсал-3М

Перечень органов управления токарно-винторезного станка Универсал-3М

1. рукоятка управления движением подачи (включение механической продольной подачи суппорта влево, вправо и выключение ее)
2. рукоятка управления главным движением (включение прямого вращения шпинделя, останов и включение обратного вращения)
3. маховичок поперечного перемещения суппорта
4. маховичок перемещения резцедержки
5. рукоятка зажима пиноли
6. маховичок перемещения пиноли
7. маховичок продольного перемещения суппорта
8. кнопка выключения питания электрооборудования станка (красного цвета)
9. кнопка включения питания электрооборудования станка (черного цвета)

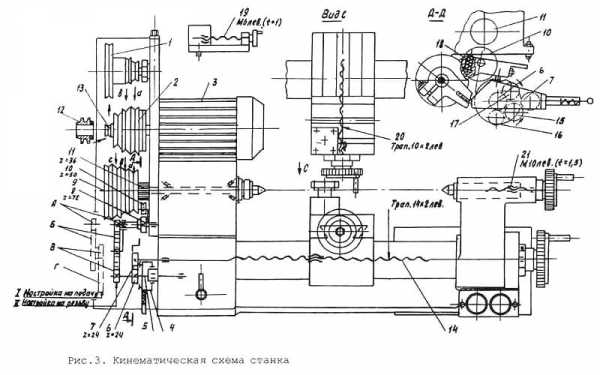

Схема кинематическая токарно-винторезного станка Универсал-3М

Схема кинематическая токарно-винторезного станка Универсал-3М. Смотреть в увеличенном масштабе

Описание кинематической схемы токарно-винторезного станка Универсал-3М

Цепь привода главного движения

В этой цепи вращение шпинделя осуществляется от электродвигателя 3 через клиноременную передачу (см. рис.3) . Предусмотрено 9 рабочих частот вращения шпинделя.

Две ступени (200 и 300 об/мин) можно получить, если шкив 13, жестко сидящий на валу электродвигателя, соединить ремнем с промежуточным шкивом 1, а тот в свою очередь по ручью “а” – со шкивом 2, свободно вращающимся относительно вала электродвигателя. Со шкива 2 по одному из двух свободных ручьев – “в” или “с” – вращение передается непосредственно на шкив 9, жестко связанный со шпинделем.

Одна ступень (650 об/мин) получается путем передачи вращения со шкива 13 прямо на шкив 9, минуя промежуточные шкивы 1 и 2.

Еще две ступени (525 и 1000 об/мин) можно получить, если на шкив 13 надеть сменный шкив 12 так, чтобы торец, на котором имеются кулачки, был обращен наружу. Со шкива 12, как и в первом случае, вращение передается на промежуточный шкив 1, а с него по ручью “в” – на шкив 2, который передает вращение шкиву 9 по ручьям “а” или “с”.

Оставшиеся четыре ступени (1200, 1700, 2800 и 3200 об/мин.) получаются, если вал электродвигателя соединить со шкивом 2 через шкив 12 с помощью кулачков, имеющихся на одном из торцов последнего. Теперь по любому из четырех ручьев вращение можно передать на шкив 9.

Примечание: Cтупень 1200 об/мин может быть получена и без соединения вала электродвигателя со шкивом 2.

Цепь привода подач

Перемещение суппорта вправо и влево осуществляется, ходовым винтом 14.

Вращение на ходовой винт передается непосредственно со шпинделя жестко закрепленным на нем зубчатым колесом II.

Через зубчатое колесо 10 вращение передается зубчатым колесам 8 и А, далее – на промежуточный валик 5. Имеется два варианта передачи вращения на этот валик: первый вариант (на схеме обозначен цифрой I)- через блок зубчатых колес Б-В и колесо Г и второй (на схеме обозначен цифрой II) – через зубчатые колеса Б и В.

Первый вариант используется для осуществления подачи при обычном точении, второй – при нарезании резьбы. С валиком 5 жестко связано зубчатое колесо 6. С этого колеса на колесо 7, закрепленное на левом конце ходового винта, вращение можно передать либо через пару зубчатых колес 15 и 16 – и тогда суппорт будет перемещаться влево, либо через зубчатое колесо 17, что обеспечит перемещение суппорта вправо. Все три колеса (15, 16 и 17) смонтированы на поворотном устройстве 4 (см. Д-Д) и находятся в постоянном зацеплении с зубчатым колесом 6 (центральным) . Таким образом, можно осуществить перемещение суппорта как вправо, так и влево при одном и том же направлении вращения шпинделя.

Имеется также возможность отключить подачу суппорта без останова вращения шпинделя. Это обеспечивается расцеплением зубчатых колес II и 10 с помощью того же поворотного устройства 4 и пружины 18.

ВНИМАНИЕ! Во избежание поломки зубчатых колес цепи привода подач включение и переключение направления перемещения суппорта следует выполнить при невращающемся шпинделе.

Перемещение пиноли задней бабки и поперечное перемещение суппорта осуществляются маховичками через соответствующие винтовые пары, как показано на кинематической схеме.

Устройство и работа токарного станка Универсал-3М

На станине станка закреплена полая цилиндрическая направляющая. Она является общей базой для основных узлов станка: шпиндельной бабки, суппорта, задней бабки. Другой общей базой для этих узлов является плоская направляющая станины.

В передней части станины под кожухом расположен ходовой винт продольного перемещения суппорта.

На левой стенке передней бабки установлен кронштейн. На нем закреплен электродвигатель привода станка.

Под кожухом, закрывающим кронштейн, расположены шкивы привода вращения шпинделя и механизм привода подач.

Дополнительные принадлежности к многофункциональному токарному станку Универсал-3М. Наладка станка на разные виды обработки

Станок поставляется в токарном исполнении. Дополнительные принадлежности, входящие в комплект поставки (см. табл.7), служат для того, чтобы осуществлять с помощью несложных переналадок другие исполнения станка: фрезерно-сверлильное, шлифовальное, фуговальное и т.д.

Ниже описано устройство дополнительных принадлежностей и приведены способы наладки на различные виды обработки.

Резцедержки

В комплект поставки входят две резцедержки: подвижная и неподвижная.

С помощью подвижной резцедержки, смонтированной на каретке, можно обрабатывать конусные поверхности. Неподвижная резцедержка крепится к ползуну суппорта с помощью винта и сухаря, входящего в один из Т-образных пазов ползуна. В каретке расположены два винта, которые с помощью тех же сухарей крепят каретку к ползуну суппорта.

В общем случае каретка может быть установлена в любом из пазов ползуна суппорта в соответствии с требованиями наладки.

Для обработки конусных поверхностей каретку следует установить на ползуне так, чтобы первоначально нулевой штрих шкалы каретки совпадал с риской на левом торце ползуна. Такая установка осуществляется с помощью одного винта в оснований каретки, который вворачивается в специально предусмотренное для этой цели резьбовое отверстие, расположенное на верхней плоскости ползуна между двумя Т-образными пазами. Цена деления шкалы каретки – 1°.

ВНИМАНИЕ! После разворота каретки на требуемый угол, необходимо, во избежание аварии, надежно зафиксировать ее крепежным винтом, как было описано выше.

Цанговый зажим

Зажим состоит из цанги, гайки и кольца, цанга вставляется в конусное отверстие шпинделя, а гайка наворачивается на шпиндель по резьбе. С помощью этой гайки в цанге, перемещающейся вдоль своей оси, зажимается заготовка или режущий инструмент, вставленные в ее внутреннее цилиндрическое отверстие.

Фрезерно-сверлильное устройство многофункционального станка Универсал-3М

Фрезерно-сверлильное устройство

Устройство (рис.4) представляет собой стойку 3, по направляющим которой перемещается стол 4. Перемещение осуществляется вращением, маховичка I, жестко связанного с ходовым винтом 2. Заготовка крепится к столу прихватами 11 с помощью шпилек 10, гаек 9, винтов 8 и сухарей 7, входящих в Т-образные пазы стола. Для того, чтобы наладить станок на фрезерные или сверлильные работы, необходимо стойку закрепить на суппорте станка с помощью планок 6 и винтов 5, как это показано на рис.4.

Концевая фреза или сверло закрепляются в цанговом зажиме или в специальном сверлильном патроне 12, входящем в комплект поставки.

Патрон 12 соединяется со шпинделем с помощью специального хвостовика 13, также входящего в комплект поставки.

Кроме прихватов для закрепления обрабатываемой детали могут быть использованы тиски, которые винтами с помощью сухарей крепятся к столу фрезерно-сверлильного устройства. На неподвижной губке тисков имеется два призматических паза, которые позволяют удобно закреплять детали цилиндрической формы.

Рекомендации по применению:

• при сверлильных работах – сверла 2300-0181 (ГОСТ 10902-77)
• при фрезерных работах – фрезы концевые 2220-0037 (ГОСТ 17025-71): Скорость резания не более 15 м/мин.
• Плоскошлифовальное устройство: Чашечный шлифовальный круг 18 (см. рис. 4) с помощь винта 19 и шайбы 20 крепится на оправке 15. Под круг и под шайбу положены прокладки 21 из картона. Оправка с установленным на ней кругом наворачивается на передний конец шпинделя станка. Затем на кожух 14, находящийся над шпинделем, надевается защитное кольцо 17 и винтами 16 с шайбами фиксируется на нем через пазы, предназначенные для регулировки положения защитного кольца относительно шлифовального круга.

Таблица настройки частоты вращения шпинделя токарного станка Универсал-3М

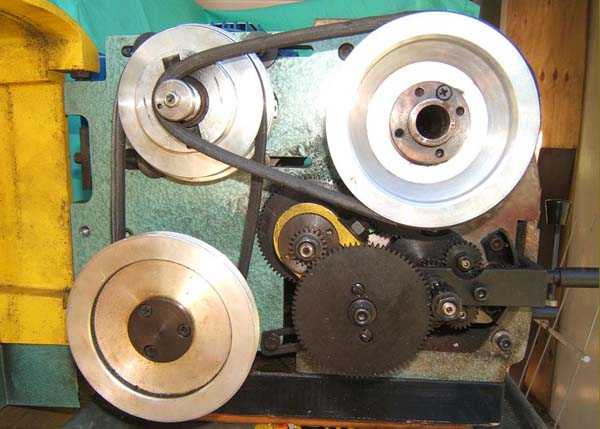

Шпиндельная бабка и привод главного движения токарного станка Универсал-3М

Схема расположения точек смазки токарного станка Универсал-3М

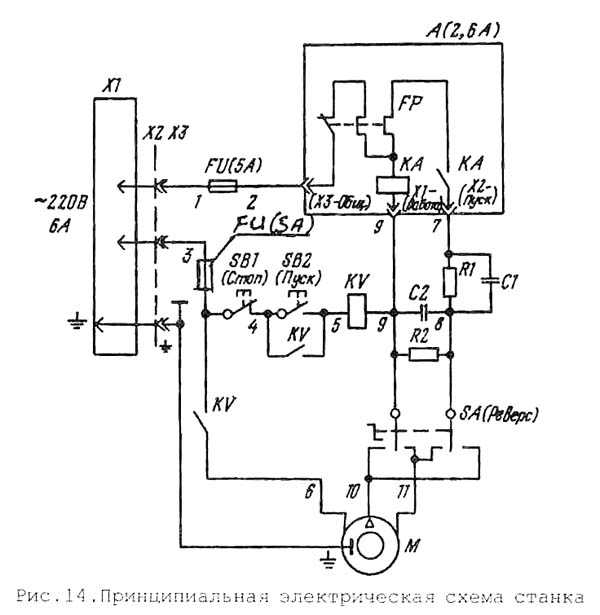

Схема электрическая токарного станка Универсал-3М

Электрооборудование токарного станка Универсал-3М. Общие сведения

По способу защиты от поражения электрическим током электрооборудование станка относится к классу I, т.е. имеет рабочую изоляцию, элемент для заземления и провод с заземляющей жилой для присоединения к источнику питания и заземлению.

Принципиальная электрическая схема станка приведена на рис.14, перечень элементов электрооборудования – в табл.4. Электроаппаратура расположена в отдельной коробке (см. рис.1, поз.6). Коробка закрыта крышкой. Крышка крепится двумя винтами, один винт находится в центре крышки под резиновым ковриком, другой крепит крышку к станине, обеспечивая заземление крышки.

Описание работы электросхемы токарного станка Универсал-3М

Питание электрооборудования осуществляется от однофазной сети переменного тока напряжением 220 В, частотой 50 Гц.

Пуск и останов электродвигателя осуществляется с помощью реле KV (см. рис.14), которое управляется кнопками SB2 (пуск) и SB1 (останов). При пуске реле KV включается и становится на самопитание, подключая своими контактами электродвигатель к сети и обеспечивая нулевую защиту, т.е. отключение электродвигателя при отсутствии напряжения в сети. Защита электродвигателя от перегрузки производится пускозащитным реле А, которое разрывает пусковую цепь, отчего отключается реле KV. Повторный пуск возможен только через 15-50 с, т.е. после возвращения элементов тепловой защиты пускозащитного реле А в исходное положение.

При пуске электродвигателя увеличение его пускового момента происходит за счет подключения контактами пускозащитного реле А пускового конденсатора С1 параллельно рабочему конденсатору С2. После разгона электродвигателя и уменьшения, пускового тока конденсатор С1 отключается.

Реверсирование электродвигателя осуществляется с помощью переключателя SA, который при среднем (вертикальном) положении рукоятки обеспечивает отключение электродвигателя, т.е. его останов даже при включенном реле KV. Рукоятку следует оставлять в нейтральном положении

Токарно-винторезный настольный станок Универсал-3М. Видеоролик

Показан станок Универсал-3 в котором блок конденсаторов и пусковое реле заменено преобразователем частоты.

Из плюсов, плавная регулировка оборотов (от сотни примерно до 4000).

Из минусов низкий момент на малых оборотах.

Технические характеристики станка Универсал-3М

Наименование параметра	Универсал	Универсал-2	Универсал-3	Универсал-3м
Основные параметры станка
Наибольший диаметр заготовки над станиной, мм	100	125	150	150
Наибольший диаметр заготовки над суппортом, мм	50	60	90	90
Наибольшая длина заготовки в центрах (РМЦ), мм	150	180	250	250
Рекомендуемая глубина точения за один проход, мм
Максимальная глубина точения за один проход, мм
Максимальный размер державки резца, мм	8 х 8	8 х 8	8 х 8	8 х 8
Наибольший диаметр сверления по стали, мм	6	6	6	6
Передняя бабка. Шпиндель
Диаметр сквозного отверстия в шпинделе, мм	10	10	15	15
Присоединение патрона к шпинделю	М20	М20	М27х2	М27х2
Размер конуса шпинделя	Морзе №1	Морзе №2	Морзе №2	Морзе №2
Число ступеней частот прямого вращения шпинделя	10	11	9	9
Частота прямого вращения шпинделя, об/мин	160..2890	140..3000	200..3200	200..3200
Диаметр токарного патрона, мм	80	80	80	80
Ход гильзы передней бабки, мм	25	30	–	–
Суппорт (поперечный ползун). Подачи
Наибольшее продольное перемещение каретки суппорта, мм	160	160	215	215
Перемещение суппорта продольное на одно деление лимба, мм			0,05	0,05
Наибольшее поперечное перемещение суппорта, мм	55	60	90	90
Перемещение суппорта поперечное на одно деление лимба, мм			0,05	0,05
Наибольшее перемещение резцовых салазок (верхний суппорт, составной ползун), мм	–	–
Цена деления шкалы поворота резцовых салазок, град	–	–	1	1
Пределы продольных рабочих подач суппорта, мм/об	–	0,05..0,175	0,05..0,175	0,05..0,175
Пределы шагов нарезаемых резьб метрических, мм	–	0,2..2	0,2..2,5	0,2..2,5
Задняя бабка
Наибольшее перемещение пиноли, мм	20	20	30	30
Конус задней бабки	Морзе 1	Морзе 1	Морзе 1	Морзе 2
Электрооборудование
Номинальное напряжение питания, В	220 В 50 Гц	220 В 50 Гц	220 В 50 Гц	220 В 50 Гц
Электродвигатель главного привода, Вт	120	250	370	550
Габариты и масса станка
Габариты станка (длина ширина высота), мм	480 х 318 х 216	665 х 352 х 227	675 х 410 х 280	690 х 410 х 230
Масса станка, кг	14	38	60	62

Связанные ссылки. Дополнительная информация

Каталог справочник токарно-винторезных станков

Паспорта и схемы к токарно-винторезным станкам и оборудованию

Справочник деревообрабатывающих станков

Справочник КПО

Купить каталог, справочник, базу данных: Прайс-лист информационных изданий

stanki-katalog.ru

Универсал-3 (ТШ3) Станок токарный настольный схемы, описание, характеристики

Сведения о производителе токарного станка Универсал-3 (ТШ3)

Производителем настольного токарного станка Универсал-3 является завод Московский станкостроительный завод СтанкоКонструкция, основанный в 1932 году.

Начиная с 1964 г. завод приступил к изготовлению эрозионных станков с использованием электрофизико-химических методов обработки. Практически во всех инструментальных цехах различных предприятий используются электроэрозионные станки и, в частности, модели МА96, ЛФ96Ф3, СК96Ф3, 4732Ф3М, 4733Ф3 и современные модели СКЭ200Ф2, СКЭ200Ф3, СКЭ250Ф2, СКЭ250Ф3, СКЭ250Ф5.

Токарные настольные станки серии Универсал

Первая модель настольного токарного станка Универсал с двумя круглыми направляющими была разработана организацией ЭНИМС (Экпериментальный научно-исследовательский институт металлорежущих станков). За основу был взят станок Unimat SL австрийской фирмы EMCO (За 40 лет продано свыше 600 тысяч станков этой модели).

Токарный станок Универсал производился серийно на предприятии Московский станкостроительный завод СтанкоКонструкция.

С 1968 года завод СтанкоКонструкция начал производить токарно-винторезный настольный станок Универсал-2 – значительно усовершенствованный станок Универсал.

Во второй половине 80-х годов конструкция станка была значительно переработана: начиная с модели Универсал-3 вместо двух круглых направляющих появилась одна большего диаметра посередине станины и передняя бабка больше не отсоединялась от станины. Станок начали серийно выпускать сразу несколько заводов:

Универсал-3 (ТШ3) станок токарно-винторезный настольный многофункциональный. Назначение, область применения

Станок Универсал-3 заменил ранее выпускавшийся Универсал-2. Конструкция последнего была полностью переработана: две круглых направляющие станины заменены одной более мощной, полностью изменена конструкция передней бабки и т.д.

Данный станок является станком класса «хобби», и предназначен для индивидуального (бытового) применения, т. е. по своим конструктивным особенностям и техническим характеристикам станок не предназначен для использования на производстве.

Токарный станок по металлу Универсал-3 предназначен для обработки заготовок из металла, древесины, всех видов пластмассы методом точения.

Станок Универсал-3 является настольным токарным станком и предназначается для всевозможных токарных работ:

• проточка и расточка внешних и внутренних цилиндрических, фасонных и конических поверхностей
• сверление отверстий, снятие фасок
• растачивание отверстий
• отрезка
• нарезание резцом метрической резьбы

Шпинделель токарного станка Универсал-3 полая стальная деталь, с внутренним отверстием 15 мм для обработки пруткового материала, смонтирован на 2-х роликовых подшипниках в передней и задней опорах передней бабки.

Шпиндель получает 9 скоростей вращения от электромотора мощностью 370 Вт через шкивный привод.

Передний конец шпинделя станка Универсал-2 имеет резьбу М27х2 для установки на шпиндель токарного или поводкового патрона (смотрите статью Токарные патроны).

На резьбовой конец шпинделя можно, также, установить цанговый зажим с различными внутренними отверстиями.

В отличие от станка Универсал-2 шпиндель не может перемещаться вдоль своей оси.

Суппорт с установленным на нем резцом перемещается по продольным направляющим на 215 мм и по поперечным – на 90 мм.

Отличительной особенностью станка является широкая универсальность и возможность переналадки с помощью приспособлений, которые позволяют выполнять следующие работы:

• сверление отверстий
• фрезерование плоскостей, выемок, канавок и т.д.
• шлифование и полирование
• заточку различного ревущего и бытового инструмента
• распиливание листового материала, реек, досок с помощью круглой пилы
• распиливание по контуру с помощью лобзикового устройства
• строгание плоскостей реек, брусков и досок с помощью фуговального устройства
• навивку пружин
• нарезку резьбы плашками и метчиками с ручным вращением шпинделя к др

С помощью несложных приспособлений, изготовленных на станке самим любителем, можно производить и другие работы.

Традиционная наглядная компоновка станка в сочетании с отработанной кинематической схемой позволяет уверенно обеспечить токарную обработку с классом точности «Н» в течение длительного срока эксплуатации.

В сравнении с предлагаемыми на рынке малогабаритными станками – он прост в эксплуатации, надежен и долговечен.

Благодаря широким возможностям станка использование его в домашних условиях представляет большой интерес и при овладении трудовыми навыками работа на нем доставит большое удовольствие.

Станок можно также широко использовать в школьных кружках, клубах, дворцах пионеров, пионерских лагерях и т.д. для изготовления радиодеталей, моделей самолетов и кораблей, мелких оригинальных вещей домашнего обихода и украшений, индивидуальных игрушек, деталей, игр и др.

Станок работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Литая станина, жесткие закаленные направляющие и основные корпусные детали станка изготовлены из качественного модифицированного чугуна с проведенным старением и обеспечивают высокую точность обрабатываемой детали.

В станке Универсал-3 инсталлировано устройство, обеспечивающее изменение направления перемещения суппорта без изменения направления вращения шпинделя и его остановки.

Нормы точности по токарным операциям:

• Некруглость обработанного образца-изделия с размерами Ø30 x 125мм, не более – 20
• Конусность обработанного образца-изделия с размерами Ø30 x 125мм, не более – 30
• Шероховатость обработанной поверхности Ra, мкм – 1,25 (при чистовых режимах)

Технологические возможности станка Универсал-3 могут удовлетворить как профессионала с самыми разносторонними интересами, так и любителя.

Производитель станка Универсал-3 – завод СтанкоКонструкция г. Москва.

Рекомендации по применению:

• при сверлильных работах – сверла 2300-0181 (ГОСТ 10902-77)
• при фрезерных работах – фрезы концевые 2220-0037 (ГОСТ 17025-71): Скорость резания не более 15 м/мин.
• Плоскошлифовальное устройство: Чашечный шлифовальный круг 18 (см. рис. 4) с помощь винта 19 и шайбы 20 крепится на оправке 15. Под круг и под шайбу положены прокладки 21 из картона. Оправка с установленным на ней кругом наворачивается на передний конец шпинделя станка. Затем на кожух 14, находящийся над шпинделем, надевается защитное кольцо 17 и винтами 16 с шайбами фиксируется на нем через пазы, предназначенные для регулировки положения защитного кольца относительно шлифовального круга.

Стандартный комплект поставки

В стандартный комплект поставки настольного станка Универсал-3 входят:

Принадлежности:

1. Патрон трёхкулачковый 7100-0001 с фланцем и кольцом в сборе
2. Комплект обратных кулачков и ключ к трёхкулачковому патрону 7100-0001
3. Патрон сверлильный с ключом 6-В10 или 10–В16 ГОСТ 8522
4. Хвостовик к патрону сверлильному
5. Резцедержка подвижная
6. Резцедержка неподвижная
7. Центр вращающийся
8. Центр упорный 2шт.
9. Патрон поводковый
10. Оправка с винтами и прижимом в сборе (для расточных работ)
11. Цанга Ф6
12. Цанга Ф8
13. Устройство плоскошлифовальное
14. Фрезерно-сверлильное устройство
15. Тиски
16. Устройство заточное
17. Устройство для работы дисковой пилой
18. Поводок для работ по дереву
19. Подручник
20. Устройство лобзиковое
21. Экран
22. Кожух патрона
23. Масленка полиэтиленовая

Инструмент:

1. Ключ рожковый
2. Ключи торцовые ГОСТ11737
3. 7812-0373 40ХФА Н12х1 S=4
4. 7812-0374 40ХФА Н12х1 S=5
5. 7812-0375 40ХФА Н12х1 S=6
6. Стамеска
7. Ключ для квадрата S8
8. Ключ торцовый S10х13
9. Ручка для ключа S10х13
10. Ключ для квадрата S7
11. Резец проходной правый (сталь быстрорежущая)
12. Резец проходной правый с пластинкой твердого сплава
13. Резец подрезной (сталь быстрорежущая)
14. Резец расточной (сталь быстрорежущая)
15. Резец отрезной (сталь быстрорежущая) 2шт.
16. Резец резьбовой наружный (сталь быстрорежущая)
17. Резец резьбовой внутренний (сталь быстрорежущая)
18. Пила дисковая 3420-0356 ГОСТ 980-80
19. Пилка-лобзик L=125 мм. ТУ 205.07.359-81 5шт.
20. Сверло спиральное Ø6,0 ГОСТ 10902
21. Фреза концевая с цилиндрическим хвостовиком Ø6,0 ГОСТ 17025

Габариты рабочего пространства токарного станка Универсал-3. Эскиз суппорта

Габариты рабочего пространства станка Универсал-3. Эскиз суппорта

Чертеж шпинделя токарно-винторезного станка Универсал-3

Чертеж шпинделя токарно-винторезного станка Универсал-3

Общий вид токарного станка Универсал-3

Фото токарного станка Универсал-3

Фото конца шпинделя токарного станка Универсал-3

Фото токарного станка Универсал-3

Фото токарного станка Универсал-3

Фото токарного станка Универсал-3

Фото токарного станка Универсал-3

Расположение составных частей токарного станка Универсал-3

Расположение составных частей токарного станка Универсал-3

Список составных частей станка Универсал-3 в токарном исполнении

1. привод
2. станина
3. шпиндельная бабка
4. суппорт
5. задняя бабка
6. коробка электрооборудования

Расположение органов управления токарным станком Универсал-3

Расположение органов управления токарным станком Универсал-3

Перечень органов управления токарно-винторезного станка Универсал-3

1. рукоятка управления движением подачи (включение механической продольной подачи суппорта влево, вправо и выключение ее)
2. рукоятка управления главным движением (включение прямого вращения шпинделя, останов и включение обратного вращения)
3. маховичок поперечного перемещения суппорта
4. маховичок перемещения резцедержки
5. рукоятка зажима пиноли
6. маховичок перемещения пиноли
7. маховичок продольного перемещения суппорта
8. кнопка выключения питания электрооборудования станка (красного цвета)
9. кнопка включения питания электрооборудования станка (черного цвета)

Устройство и работа токарного станка Универсал-3

На станине станка закреплена полая цилиндрическая направляющая. Она является общей базой для основных узлов станка: шпиндельной бабки, суппорта, задней бабки. Другой общей базой для этих узлов является плоская направляющая станины.

В передней части станины под кожухом расположен ходовой винт продольного перемещения суппорта.

На левой стенке передней бабки установлен кронштейн. На нем закреплен электродвигатель привода станка.

Под кожухом, закрывающим кронштейн, расположены шкивы привода вращения шпинделя и механизм привода подач.

Дополнительные принадлежности к многофункциональному токарному станку Универсал-3. Наладка станка на разные виды обработки

Станок поставляется в токарном исполнении. Дополнительные принадлежности, входящие в комплект поставки (см. табл.7), служат для того, чтобы осуществлять с помощью несложных переналадок другие исполнения станка: фрезерно-сверлильное, шлифовальное, фуговальное и т.д.

Ниже описано устройство дополнительных принадлежностей и приведены способы наладки на различные виды обработки.

Резцедержки

В комплект поставки входят две резцедержки: подвижная и неподвижная.

С помощью подвижной резцедержки, смонтированной на каретке, можно обрабатывать конусные поверхности. Неподвижная резцедержка крепится к ползуну суппорта с помощью винта и сухаря, входящего в один из Т-образных пазов ползуна. В каретке расположены два винта, которые с помощью тех же сухарей крепят каретку к ползуну суппорта.

В общем случае каретка может быть установлена в любом из пазов ползуна суппорта в соответствии с требованиями наладки.

Для обработки конусных поверхностей каретку следует установить на ползуне так, чтобы первоначально нулевой штрих шкалы каретки совпадал с риской на левом торце ползуна. Такая установка осуществляется с помощью одного винта в оснований каретки, который вворачивается в специально предусмотренное для этой цели резьбовое отверстие, расположенное на верхней плоскости ползуна между двумя Т-образными пазами. Цена деления шкалы каретки – 1°.

ВНИМАНИЕ! После разворота каретки на требуемый угол, необходимо, во избежание аварии, надежно зафиксировать ее крепежным винтом, как было описано выше.

Цанговый зажим

Зажим состоит из цанги, гайки и кольца, цанга вставляется в конусное отверстие шпинделя, а гайка наворачивается на шпиндель по резьбе. С помощью этой гайки в цанге, перемещающейся вдоль своей оси, зажимается заготовка или режущий инструмент, вставленные в ее внутреннее цилиндрическое отверстие.

Фрезерно-сверлильное устройство многофункционального станка Универсал-3

Расположение органов управления токарным станком Универсал-3

Фрезерно-сверлильное устройство

Устройство (рис.4) представляет собой стойку 3, по направляющим которой перемещается стол 4. Перемещение осуществляется вращением, маховичка I, жестко связанного с ходовым винтом 2. Заготовка крепится к столу прихватами 11 с помощью шпилек 10, гаек 9, винтов 8 и сухарей 7, входящих в Т-образные пазы стола. Для того, чтобы наладить станок на фрезерные или сверлильные работы, необходимо стойку закрепить на суппорте станка с помощью планок 6 и винтов 5, как это показано на рис.4.

Концевая фреза или сверло закрепляются в цанговом зажиме или в специальном сверлильном патроне 12, входящем в комплект поставки.

Патрон 12 соединяется со шпинделем с помощью специального хвостовика 13, также входящего в комплект поставки.

Кроме прихватов для закрепления обрабатываемой детали могут быть использованы тиски, которые винтами с помощью сухарей крепятся к столу фрезерно-сверлильного устройства. На неподвижной губке тисков имеется два призматических паза, которые позволяют удобно закреплять детали цилиндрической формы.

Схема кинематическая токарно-винторезного станка Универсал-3

Кинематическая схема токарного станка Универсал-3

Схема кинематическая токарно-винторезного станка Универсал-3. Смотреть в увеличенном масштабе

Описание кинематической схемы токарно-винторезного станка Универсал-3

Цепь привода главного движения

В этой цепи вращение шпинделя осуществляется от электродвигателя 3 через клиноременную передачу (см. рис.3) . Предусмотрено 9 рабочих частот вращения шпинделя.

Две ступени (200 и 300 об/мин) можно получить, если шкив 13, жестко сидящий на валу электродвигателя, соединить ремнем с промежуточным шкивом 1, а тот в свою очередь по ручью “а” – со шкивом 2, свободно вращающимся относительно вала электродвигателя. Со шкива 2 по одному из двух свободных ручьев – “в” или “с” – вращение передается непосредственно на шкив 9, жестко связанный со шпинделем.

Одна ступень (650 об/мин) получается путем передачи вращения со шкива 13 прямо на шкив 9, минуя промежуточные шкивы 1 и 2.

Еще две ступени (525 и 1000 об/мин) можно получить, если на шкив 13 надеть сменный шкив 12 так, чтобы торец, на котором имеются кулачки, был обращен наружу. Со шкива 12, как и в первом случае, вращение передается на промежуточный шкив 1, а с него по ручью “в” – на шкив 2, который передает вращение шкиву 9 по ручьям “а” или “с”.

Оставшиеся четыре ступени (1200, 1700, 2800 и 3200 об/мин.) получаются, если вал электродвигателя соединить со шкивом 2 через шкив 12 с помощью кулачков, имеющихся на одном из торцов последнего. Теперь по любому из четырех ручьев вращение можно передать на шкив 9.

Примечание: Cтупень 1200 об/мин может быть получена и без соединения вала электродвигателя со шкивом 2.

Цепь привода подач

Перемещение суппорта вправо и влево осуществляется, ходовым винтом 14.

Вращение на ходовой винт передается непосредственно со шпинделя жестко закрепленным на нем зубчатым колесом II.

Через зубчатое колесо 10 вращение передается зубчатым колесам 8 и А, далее – на промежуточный валик 5. Имеется два варианта передачи вращения на этот валик: первый вариант (на схеме обозначен цифрой I)- через блок зубчатых колес Б-В и колесо Г и второй (на схеме обозначен цифрой II) – через зубчатые колеса Б и В.

Первый вариант используется для осуществления подачи при обычном точении, второй – при нарезании резьбы. С валиком 5 жестко связано зубчатое колесо 6. С этого колеса на колесо 7, закрепленное на левом конце ходового винта, вращение можно передать либо через пару зубчатых колес 15 и 16 – и тогда суппорт будет перемещаться влево, либо через зубчатое колесо 17, что обеспечит перемещение суппорта вправо. Все три колеса (15, 16 и 17) смонтированы на поворотном устройстве 4 (см. Д-Д) и находятся в постоянном зацеплении с зубчатым колесом 6 (центральным) . Таким образом, можно осуществить перемещение суппорта как вправо, так и влево при одном и том же направлении вращения шпинделя.

Имеется также возможность отключить подачу суппорта без останова вращения шпинделя. Это обеспечивается расцеплением зубчатых колес II и 10 с помощью того же поворотного устройства 4 и пружины 18.

ВНИМАНИЕ! Во избежание поломки зубчатых колес цепи привода подач включение и переключение направления перемещения суппорта следует выполнить при невращающемся шпинделе.

Перемещение пиноли задней бабки и поперечное перемещение суппорта осуществляются маховичками через соответствующие винтовые пары, как показано на кинематической схеме.

Таблица настройки частоты вращения шпинделя токарного станка Универсал-3

Таблица настройки частоты вращения шпинделя токарного станка Универсал-3

Шпиндельная бабка и привод главного движения токарного станка Универсал-3

Шпиндельная бабка и привод главного движения токарного станка Универсал-3

Схема расположения точек смазки токарного станка Универсал-3

Схема расположения точек смазки токарного станка Универсал-3

Схема электрическая токарного станка Универсал-3

Электрическая схема токарно-винторезного станка Универсал-3

Электрооборудование токарного станка Универсал-3. Общие сведения

По способу защиты от поражения электрическим током электрооборудование станка относится к классу I, т.е. имеет рабочую изоляцию, элемент для заземления и провод с заземляющей жилой для присоединения к источнику питания и заземлению.

Принципиальная электрическая схема станка приведена на рис.14, перечень элементов электрооборудования – в табл.4. Электроаппаратура расположена в отдельной коробке (см. рис.1, поз.6). Коробка закрыта крышкой. Крышка крепится двумя винтами, один винт находится в центре крышки под резиновым ковриком, другой крепит крышку к станине, обеспечивая заземление крышки.

Описание работы электросхемы токарного станка Универсал-3

Питание электрооборудования осуществляется от однофазной сети переменного тока напряжением 220 В, частотой 50 Гц.

Пуск и останов электродвигателя осуществляется с помощью реле KV (см. рис.14), которое управляется кнопками SB2 (пуск) и SB1 (останов). При пуске реле KV включается и становится на самопитание, подключая своими контактами электродвигатель к сети и обеспечивая нулевую защиту, т.е. отключение электродвигателя при отсутствии напряжения в сети. Защита электродвигателя от перегрузки производится пускозащитным реле А, которое разрывает пусковую цепь, отчего отключается реле KV. Повторный пуск возможен только через 15-50 с, т.е. после возвращения элементов тепловой защиты пускозащитного реле А в исходное положение.

При пуске электродвигателя увеличение его пускового момента происходит за счет подключения контактами пускозащитного реле А пускового конденсатора С1 параллельно рабочему конденсатору С2. После разгона электродвигателя и уменьшения, пускового тока конденсатор С1 отключается.

Реверсирование электродвигателя осуществляется с помощью переключателя SA, который при среднем (вертикальном) положении рукоятки обеспечивает отключение электродвигателя, т.е. его останов даже при включенном реле KV. Рукоятку следует оставлять в нейтральном положении

Токарно-винторезный настольный станок Универсал-3. Видеоролик

Показан станок Универсал-3 в котором блок конденсаторов и пусковое реле заменено преобразователем частоты.

Из плюсов, плавная регулировка оборотов (от сотни примерно до 4000).

Из минусов низкий момент на малых оборотах.

Технические характеристики станка Универсал-3

Наименование параметра	Универсал	Универсал-2	Универсал-3	Универсал-3м
Основные параметры станка
Наибольший диаметр заготовки над станиной, мм	100	125	150	150
Наибольший диаметр заготовки над суппортом, мм	50	60	90	90
Наибольшая длина заготовки в центрах (РМЦ), мм	150	180	250	250
Рекомендуемая глубина точения за один проход, мм
Максимальная глубина точения за один проход, мм
Максимальный размер державки резца, мм	8 х 8	8 х 8	8 х 8	8 х 8
Наибольший диаметр сверления по стали, мм	6	6	6	6
Передняя бабка. Шпиндель
Диаметр сквозного отверстия в шпинделе, мм	10	10	15	15
Присоединение патрона к шпинделю	М20	М20	М27х2	М27х2
Размер конуса шпинделя	Морзе №1	Морзе №2	Морзе №2	Морзе №2
Число ступеней частот прямого вращения шпинделя	10	11	9	9
Частота прямого вращения шпинделя, об/мин	160..2890	140..3000	200..3200	200..3200
Диаметр токарного патрона, мм	80	80	80	80
Ход гильзы передней бабки, мм	25	30	–	–
Суппорт (поперечный ползун). Подачи
Наибольшее продольное перемещение каретки суппорта, мм	160	160	215	215
Перемещение суппорта продольное на одно деление лимба, мм			0,05	0,05
Наибольшее поперечное перемещение суппорта, мм	55	60	90	90
Перемещение суппорта поперечное на одно деление лимба, мм			0,05	0,05
Наибольшее перемещение резцовых салазок (верхний суппорт, составной ползун), мм	–	–
Цена деления шкалы поворота резцовых салазок, град	–	–	1	1
Пределы продольных рабочих подач суппорта, мм/об	–	0,05..0,175	0,05..0,175	0,05..0,175
Пределы шагов нарезаемых резьб метрических, мм	–	0,2..2	0,2..2,5	0,2..2,5
Задняя бабка
Наибольшее перемещение пиноли, мм	20	20	30	30
Конус задней бабки	Морзе 1	Морзе 1	Морзе 1	Морзе 2
Электрооборудование
Номинальное напряжение питания, В	220 В 50 Гц	220 В 50 Гц	220 В 50 Гц	220 В 50 Гц
Электродвигатель главного привода, Вт	120	250	370	550
Габариты и масса станка
Габариты станка (длина ширина высота), мм	480 х 318 х 216	665 х 352 х 227	675 х 410 х 280	690 х 410 х 230
Масса станка, кг	14	38	60	62

Связанные ссылки. Дополнительная информация

Каталог справочник токарно-винторезных станков

Паспорта и схемы к токарно-винторезным станкам и оборудованию

Справочник деревообрабатывающих станков

Справочник КПО

Купить каталог, справочник, базу данных: Прайс-лист информационных изданий

stanki-katalog.ru

Токарный станок Универсал-2, Универсал-3 отличия, характеристики

Станки серии «Универсал» выпускаются известным московским заводом «Станкоконструкция» и относятся к специализированному типу оборудований для работы в домашних условиях. Наиболее распространенными моделями считаются Универсал 2 и 3. Они имеют конструкцию, которая позволяет выполнять множество видов токарных работ по таким материалам, как: древесина, различные металлы, полимерные заготовки.

Оглавление:

1. Описание Универсал-2
2. Технические параметры
3. О модели Универсал-3
4. Технические показатели

Особенности и область применения Универсал-2

Данная модель подразумевает использование дополнительных устройств и инструментов, входящих в комплектацию станка. За счет этого спектр работ существенно увеличивается, поэтому механической обработке подлежат заготовки из дерева, пластмассы, металла и других материалов. Благодаря простоте и скорости переналадки токарно-винторезного настольного станка Универсал-2 он считается универсальным и позволяет осуществлять такие действия:

• сверление отверстий различного диаметра;
• Обработка и расточка отверстий;
• нарезание резьбы с определенным шагом.

Основной особенностью этого токарного станка считается допустимость переключения положений шпиндельного узла относительно основания. Такая манипуляция обеспечивает выполнение не только типовых работ, но и множество дополнительных токарных операций. Этот нюанс напрямую влияет на качество обработки материала. Перед проведением переналадки станка необходимо обязательно изучить особенности конструкции, а также технические параметры станка.

В стандартном оснащении станок имеет вполне обычный вид. Главный привод с коробкой передач, салазки, а также задняя и передняя бабки расположены на основании – станине. Однако для расширения функциональности токарного станка можно осуществить некоторые изменения в конструкции. При изменении положения шпиндельной части на 90° появляется возможность проведения токарно-фрезеровочных работ и сверления заготовок.

Переналадка станка Универсал-2 достаточно простая, если руководствоваться инструкцией. Чтобы выполнять сверление требуется раскрутка основных винтов, которые размещаются на защитном корпусе шпинделя и главного привода. Далее на основание ставится опора в вертикальном положении, а сверху устанавливается блок с электрическим мотором и другими элементами. Все необходимые детали для проведения таких действий поставляются в типовой комплектации.

Технические характеристики

Изучив паспортные данные станка по металлу Универсал-2 можно заметить, что он обладает достаточно высокими эксплуатационными свойствами. Это характеризуется профессионализмом и качеством изготовления оборудования. Однако даже при таких нюансах производство моделей подобного рода остановилось. На сегодняшний день выпускаются узкоспециализированные станки с не менее хорошими показателями.

Что касается технических данных станка Универсал-2:

• Вес – 38 кг, поэтому его можно легко переставлять и транспортировать без привлечения техники.
• Габариты – 66,5х35,2х22,7 см.
• Токарное оборудование устанавливается на рабочий стол или другое устойчивое основание.
• Отсутствует механизм регулировки положения, поэтому следует монтировать на ровную поверхность.
• Максимальный диаметр детали для обрабатывания: над суппортом – 60 мм, над станиной – 125 мм.
• Максимальная длина металлической или деревянной заготовки равняется 180 мм.
• При обработке металла диаметр отверстия достигает 6 мм.
• Высота детали должна составлять не более 100 мм, если она располагается под сверлом.
• Высота резца станка Универсал-2 достигает 8 мм.
• Размеры рабочего стола: при фрезеровании – 90х160 мм, при работе с пилой круглого типа – 180х180 мм.
• Максимальная толщина заготовки для распила – 1,5 см.
• Суппорт может менять положение в продольном направлении на 16 см, в поперечном – на 6 см,.
• Ширина заготовки для строгания должна составлять не более 3 см.

Настольный станок укомплектован главным приводом в основе которого имеется электродвигатель с частотой вращения около 2600 об/мин и мощностью 250 Вт. Данное оборудование при определенной комплектации способно нарезать резьбу метрического типа.

Использование токарного станка Универсал-3

Модель является одним из самых востребованных и не уступает предыдущей по эксплуатационным качествам и возможностям. Токарно-фрезерный станок не используется в серийном производстве, однако достаточно популярен для выполнения работ «на дому».

Основным направлением использования Универсал-3 является механическая обработка деталей из черных и цветных металлов, пластмассы, древесины и различных полимерных материалов. Он также имеет дополнительные инструменты, которые делают его многофункциональным. Основными возможностями токарного станка можно назвать:

• сверление и расточка отверстий
• токарно-фрезерные и плоскошлифовальные работы;
• заточка изделий;
• распил, фугование и вырезка по контуру.

Также стоит отметить, что в качестве заготовки может применяться прутковый материал, если шпиндель полого типа. Конструктивно он является настольным станком. Его работа заключается в обработке изделий посредством вращения и воздействия резцов различной формы и размеров на поверхность. Благодаря этому он может использоваться в частных целях, не занимая много места.

Токарное оборудование имеет стандартную компоновку, при этом все элементы могут заменяться аналогичными при любых условиях эксплуатации. Это существенно упрощает техническое обслуживание и очистку и ремонт. Станина изготавливается по технологии литья и располагает на себе следующие детали: передняя и задняя бабки, крепежная деталь для электродвигателя, а также ходовой винт, обеспечивающий продольное смещение суппорта относительно основания.

Конструктивные нюансы станка модели Универсал-3:

1. Все основные элементы выполнены из чугуна высокого качества с искусственным старением.
2. Продольное смещение суппорта может производиться без предварительной остановки шпинделя или изменения вращательной функции.
3. Так как элементы устанавливаются в цилиндрическую направляющую полого типа, существенно снижается риск попадания древесной или металлической стружки в механизм. За счет этого обеспечивается должная безопасность при работе с токарным станком.

В комплект включены все необходимые принадлежности, повышающие эффективность оборудования и область применения.

В качестве дополнительных компонентов в комплектации настольного станка выступают резцедержатели двух типов:

1. подвижный;
2. неподвижный.

Первый вариант позволяет создавать детали с конусной поверхностью. Зажимной механизм обеспечивается за счет прочных цанговых деталей, которые вмонтированы в резцедержатель и бабку шпинделя. Чтобы проводить сверление отверстий определенного диаметра на суппорт закрепляется специальное фрезерно-сверлильное устройства.

Технические свойства токарного станка

Оборудование отличается отличными эксплуатационными показателями, несмотря на простоту его исполнения. Полный вес токарного многофункционального станка составляет 60 кг, при этом его габариты в собранном виде равняются 675х410х280 мм. Такие размеры позволяют разместить его в домашних условиях, особенно если есть ограничения в свободном пространстве. Важно, что он должен стоят таким образом, чтобы обеспечивался доступ со всех сторон.

Основные технические показатели:

1. Диаметр заготовок должен не превышать: над суппортом – 90 мм, над станиной – 150 мм.
2. Длина используемых деталей – не более 250 мм.
3. Токарный станок способен сверлить отверстия до 8 мм.
4. Шпиндель имеет отверстие 1,5 см.
5. При условии прямого вращения доступно 9 ступеней.
6. Частота вращения шпинделя составляет 200-3200 оборотов в минуту в зависимости от положения коробки подач.
7. Передняя бабка может перемещаться на 3 см.
8. Смещение суппорта возможно в продольном направлении – 215 мм, в поперечном – 90 мм.
9. Продольные подачи варьируются в пределах 0,05-0,175 мм/об.
10. В качестве привода токарного оборудования выступает электрический мотор мощностью 370 Вт.

Для работы Универсал-3 требуется проведение обычной однофазной сети с напряжением до 220 В. Токарный станок этого типа, так же как и Универсал-2, способен выполнять нарезку метрической резьбы на заготовках.

---



orgstanki.ru

Настольный токарный станок Универсал-3

Содержание статьи:

Токарный станок модели Универсал-3 выпускался заводом «Станкоконструкций». Это же предприятие занималось его разработкой и дальнейшей модификацией. Данный тип оборудования не переназначен для комплектации серийных производственных линий. Его основные функции – выполнение работ в домашних условиях.

Конструктивные особенности станка

Внешний вид

Конструктивно он сделан в настольном исполнении. Станки серии Универсал служат для токарной обработки металлических изделий методом их вращения и воздействия на поверхность режущих инструментов. Исходя из этого условия, оборудование имеет оптимальные параметры, характерные для любительского оборудования.

Станок не отличается оригинальной компоновкой. Его основные узлы и детали могут быть заменены на аналогичные, что значительно упрощает ремонт и обслуживание. Станина изготовлена методом литья, на ней расположены основные узлы – ходовой винт, необходимый для продольного смещения суппорта, кронштейн крепления электродвигателя, передняя и задняя бабки.

Конструктивные особенности настольной модели Универсал-3:

• основные компоненты изготовлены из высококачественного чугуна с проведенным старением;
• осуществлена возможность изменения направления движения суппорта. При этом не нужно останавливать шпиндель или изменять его направление вращения;
• элементы заключены в полую цилиндрическую направляющую. Благодаря этому уменьшается вероятность попадания стружки в механизм, а также увеличивается степень безопасности работы на станке;
• предусмотрено использование дополнительных принадлежностей, которые увеличивают функциональность оборудования.

О дополнительных компонентах стоит сказать подробнее. В стандартную комплектацию входят два типа резцедержателя – подвижный и неподвижный. Первый необходим для образования конусных поверхностей. Надежность зажима обеспечивают цанговые элементы, установленные в резцедержатель и шпиндельную бабку.

Для формирования отверстий можно использовать фрезерно-сверлильное устройство. Оно крепится на суппорте.

Технические характеристики

Компоненты станка

Несмотря на относительную простоту конструкции, настольный станок обладает достаточно хорошими техническими и эксплуатационными характеристиками. Но при покупке модели б/у по самому распространенному типу объявления «Продам станок в хорошем состоянии» нужно обращать внимание не только на его стоимость, но и отличие заводских характеристик от фактических.

Его общая масса составляет 62 кг, при нормативных габаритах в собранном состоянии 69*41*23 см. Небольшие размеры способствуют нормальному размещению оборудования в условиях ограниченного пространства домашней мастерской.

Для анализа характеристик б/у модели необходимо сравнить ее параметры с эталонными:

• максимальный диаметр заготовки. При размещении над станиной — до 15 см, над суппортом – до 9 см;
• длина закрепленной детали в центрах – до 25 см;
• размер державки резца – 8*8 мм;
• возможно сверление отверстий диаметром до 8 мм;
• шпиндель имеет отверстие 15 мм;
• при прямом вращении максимально допустимое число ступней равно 9;
• частота вращений, об/мин – от 200 до 3200;
• ход передней бабки – 3 см;
• параметры смещения суппорта. Продольное равно 21,5 см, поперечное – 9 см;
• характеристики продольных подач, мм/об – от 0,05 до 0,175.

С помощью этого оборудования можно нарезать метрические резьбы. Номинальная мощность электродвигателя составляет 0,37 кВт. Он предназначен для подключения к бытовой сети 220 В.

С примером фрезерования на настольном токарном станке можно ознакомиться из содержания видеоматериала:

stanokgid.ru

Токарные станки Универсал 2 и Универсал 3: устройство, характеристики

В продаже можно встретить достаточно большое количество станков, которые устанавливаются в домашних условиях для проведения самых различных работ. На протяжении длительного периода большой популярностью пользовался токарный станок Универсал 2. Конструктивные особенности определяют то, что подобное оборудование может применяться для проведения самых различных работ. Кроме этого, большой популярностью пользуется модернизированный настольный токарный станок Универсал 3. Рассмотрим их основные особенности подробнее.

Технические характеристики

Рассматривая описание оборудования можно уделить внимание тому, что по паспортным данным оно имеет весьма привлекательные эксплуатационные характеристики. Производитель подошел профессионально к созданию токарного станка.

Скачать паспорт (инструкцию по эксплуатации) токарного станка Универсал 2

Выпускаемый настольный токарный станок Универсал 2 характеризуется следующими особенностями:

1. Масса рассматриваемой конструкции составляет 17 килограмм. За счет этого упрощается установка и транспортировка.
2. Конструкция характеризуется небольшими габаритными размерами. В домашней мастерской не требуется большое количество свободного пространства для установки токарного станка.
3. Основание механизма создано так, чтобы токарный станок можно было прикрепить на рабочий стол. При этом можно провести регулировку уровня. Именно поэтому на момент монтажа рекомендуется уделить внимание тому, чтобы основание было ровным.
4. Устанавливаемая заготовка должна иметь диаметр не более 12,5 см.
5. Максимальная длина обрабатываемой заготовки 18 см.
6. Высота расположения резца 8 мм.

Стоит учитывать, что мощность электродвигателя относительно невысокая, составляет 0,25 кВт. Показатель частоты вращения составляет 2600 об/мин.

Конструкция имеет механизм, который может применяться для получения резьбовых витков на цилиндрической поверхности. Технические характеристики токарного станка Универсал 2 определяют то, что при применении рассматриваемой модели можно получить относительно небольшие изделия.

Устройство станка

Рассматривая настольный токарный станок Универсал 2 следует уделить внимание и его компоновке. Устройство состоит из следующих элементов:

1. Станина выступает в качестве несущего элемента, который связывает все узлы между собой. Она изготавливается из чугуна, характеризуется высокой жесткостью. За счет этого обеспечивается точное позиционирование всех узлов относительно друг друга, а также гашения вибрации на момент обработки.
2. К основанию привариваются круглые направляющие. Они требуются для перемещения основных узлов. В последней версии оборудования есть только одна направляющая, но она обеспечивает точное позиционирование узлов на момент перемещения.
3. За исключением последней модели, на первой и второй передняя бабка выполнена в съемном виде, крепление осуществляется специальным болтами.
4. На станине установлен электрический двигатель. В качестве привода применяется ременная передача ступенчатого типа. Стоит учитывать, что электрическая схема токарного станка Универсал 2 достаточно проста, электродвигатель комплектно с приводом может быть снят с устройства.
5. Крестовый суппорт представлен кареткой, продольными ипоперечными салазками. Этот узел фиксирует инструмент в требуемом положении на момент обработки. Крестовый суппорт характеризуется высокой универсальностью в применении, подходит для закрепления инструмента с прямоугольной державкой. Инструмент может быть смещен относительно заготовки на определенный угол при необходимости.
6. Рассматриваемый токарный станок Универсал 3 также имеет заднюю бабку, которая требуется для закрепления заготовки в требующемся положении. В большинстве случаев в ней закрепляется центр для поддержки заготовки при ее большой длине.
7. Сменные шестерни гитары скоростей предназначены для организации привода подачи суппорта. Подбираются они при нарезании резьбы с различными параметрами. Гитара представлена сочетанием четырех или трех сменных зубчатых колес с клеммовыми зажимами. Также имеется инструкция по наладке устройства для получения требуемой резьбы.
8. Количество оборотов на выходе изменяется ременной передачей. Подобный элемент также исключает вероятность перегрева двигателя в случае заклинивания шпинделя.
9. Электрический блок управления.
10. Продольный ходовой винт. Он предназначен для обеспечения передвижения каретки вдоль обрабатываемой детали.
11. Также имеется стойка, которая при необходимости может монтироваться при проведении сверлильных работ.
12. Рукоятки и другие элементы управления. Для того чтобы обеспечить требуемую точность управления устанавливаются штурвалы, рукоятки. Управлять электрической частью можно при помощи различных клавиш.
13. Цанговый зажим для закрепления фрез и сверл. Рассматриваемая модель может применяться для проведения различных фрезеровальных работ, для чего устанавливается соответствующая оснастка и инструмент. Однако, количество проводимых фрезерных операций существенно ограничено.
14. Стол прямоугольный.

Расположение достаточно большого количества различных узлов на небольшой станине определяет то, что Универсал может применяться для проведения самых различных работ. Компоновка у Универсала классическая, за счет чего проблем с наладкой и установкой заготовки не возникает.

Особенности компоновки определяют также то, какие именно виды работ могут проводиться на токарном станке. Перечень операций выглядит следующим образом:

1. Токарные работы, черновые и чистовые.
2. Шлифование и сверление.
3. Обработка заготовки лобзиком или круглой пилой.
4. Фугование в случае установки деревянных заготовок.
5. Операции заточного типа.

Скачать паспорт (инструкцию по эксплуатации) токарного станка Универсал 3

Важным моментом назовем то, что провести переналадку оборудования для сверлильных работ достаточно просто, для этого достаточно открепить монтажные винты. После этого проводится установка вертикальной опоры, которая применяется для монтирования электрического привода с остальными необходимыми компонентами.

Сведения о производителе

Рассматриваемый станок токарный Универсал 3 и более ранние версии стоит учитывать, что конструкция была разработана в 1975 году. Производство было налажено на Московском станкостроительном заводе СтанкоКонструкция. Кроме этого, оборудование производилось на Владимирском заводе прецизионного оборудования. Основное предназначение заключается в установке в домашних мастерских. Токарно-фрезерный станок Универсал 2 пользовался большой популярностью, именно поэтому оборудование продолжил выпускать завод ВСЗ Техника.

Первая модель была в течение нескольких лет модернизирована. Она характеризовалась весьма привлекательными эксплуатационными характеристиками, однако в 1968 году она была существенно переработана, появилась вторая версия, которая производилась на протяжении длительного периода. Уже в 80-х появилась третья версия токарного оборудования. Существенной доработкой можно назвать использование только одной большой направляющей, передняя бабка больше не отсоединяется от бабки, так как подобное крепление может привести к появлению вибрации и существенному снижению точности обработки.

В заключение отметим, что следует уделять довольно много внимания рекомендациям по установке оборудования. Примером можно назвать то, что конструкция не должна быть расположена вблизи источников тепла или вибрации. Рекомендуемый температурный режим составляет 16-24 градусов Цельсия. Слишком высокая температура становится причиной перегрева оборудования. Кроме этого, обеспечить длительную работу можно только при своевременном и правильном обслуживании механизма, к примеру, нужно проводить замену ремней.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Токарный станок универсал: технические характеристики, инструкция, схемы

Значительный набор функций и скромные габариты токарного станка универсал 2 делают его использование привлекательным не только для небольшой мастерской, но и в условиях обычного гаража или даже дома. Этому способствует также его умеренное энергопотребление, низкий уровень шума и питание от электрической сети переменного тока напряжением 220 В.

Существенные отличия этого настольного станка от подобного ему полноразмерного токарного оборудования сводятся к меньшим размерам обрабатываемых деталей да более низким скоростям резания. Зато ни один из его больших братьев не может выполнять наряду с токарными фрезерные или сверлильные операции.

Токарные настольные станки серии Универсал: сведения о производителе

Станок Универсал, ставший родоначальником одноименного модельного ряда, выпускался на Московском станкостроительном заводе Станкоконструкция с 68 по 75 год прошлого века. За эти годы предприятием было сделано около 7 тыс. экземпляров этого малогабаритного оборудования. Прототипом настольного агрегата был малогабаритный токарный станок «для дома» из Австрии.

Выпуск первого Универсала был прекращен в связи с тем, что Экспериментальным НИИ металлорежущих станков на основе этой конструкции была разработана более удачная модель, получившая наименование Универсал 2. Ее серийным производством помимо завода Станкоконструкция занялся Владимирский завод прецизионного оборудования, ныне реорганизованный в ООО ВСЗ Техника.

После нескольких модернизаций базовой модели, сделанных в конце 80 годов, выпускать обновленный Универсал начали также другие предприятия. Ими стали Воткинский машзавод, Мичуринский завод «Прогресс», конструкторско-технологическое бюро «Орион» в Нижнем Новгороде, и Пензенский приборостроительный завод.

Обзор токарного станка Универсал-2

Две цилиндрических направляющих досталось этой модели от первого Универсала. На выбор такого типа направляющих повлияло, видимо, то, что они значительно проще в производстве, чем призматические. Самым заметным результатом модернизации базовой модели стал механизм автоматических подач и то, что с его помощью агрегат получил способность резать метрическую резьбу резцом.

Виды функций станка и его конструкция

Универсал 2 – это станок довольно легко трансформирующийся в сверлильный либо фрезерный. Поэтому с его помощью можно отрезать, торцевать, резать резьбу резцом, растачивать отверстия, и точить простые или фасонные поверхности. А после перестановки узла главного движения на вертикально установленную направляющую сверлить, зенковать и даже фрезеровать, а также выполнять шлифовку плоскостей. Использование дополнительных принадлежностей позволяет делать следующее.

• Затачивать режущий инструмент.
• Резать листовой материал по прямой (циркулярной пилой).
• Строгать дерево.
• Вырезать из листового материала детали произвольной формы (лобзиком).

Основой, служащей для крепления остальных деталей и узлов станка является литая чугунная станина.

К ней крепится бабка изделия и две направляющих. Главный двигатель находится на бабке изделия. Упорная бабка устанавливается на направляющие. Вращение шпинделя главным и единственным двигателем происходит посредством шкивов и клинового ремня. А механизм подач, нередко называемый гитарой, связан с источником движения шестеренчатой передачей.

Технические характеристики оборудования

• Класс точности Н.
• Межцентровое расстояние – 180 мм.
• Максимальная длина точения – 120 мм.
• Ø сквозного отверстия шпиндельного вала – 10 мм.
• Частота вращения шпинделя – от 120 до 3_*10³ об/мин. при 11 ступенях переключения. Для ее регулировки переставляют приводной ремень на шкивах.
• Максимальный диаметр болванки: над направляющими – 125 мм, над салазками каретки – 60 мм.
• Амплитуда хода гильзы шпиндельного вала –30 мм.
• Диапазон подач – 0,05–0,175 мм/об. Переключение скорости подачи дискретное, количество ступеней – 6.
• Интервал шагов резьбы – 0,2–2 мм.
• Крепление патронов к валу шпинделя – резьба М20 и конус Морзе № 2.
• Упорная бабка – конус Морзе №1. Максимальный ход пиноли – 20 мм.
• Мощность единственного электродвигателя – 0,25 кВт.

Размеры станка

Этот агрегат был задуман как оборудование для домашнего использования, а потому обладает небольшими размерами и весом.

• Размеры станка Д×Ш×В 670×355×230 мм.
• Площадка для работы с циркулярной пилой – 180×180 мм.
• Стол для фрезерования – 90×160 мм.
• Масса около 40 кг.

Расположение составных частей

Несмотря на множество дополнительных функций, станок имеет привычную компоновку. Это позволяет человеку знакомому с другим токарным оборудованием работать на нем, практически не пользуясь инструкцией.

Передняя бабка

Этот узел в зависимости от варианта использования оборудования служит для фиксации и вращения заготовки либо режущего инструмента. Крепление шпиндельной бабки к станине позволяет при необходимости легко демонтировать ее для поворота на 180° или для перемещения на дополнительную вертикальную направляющую. На гильзу шпиндельного вала посредством кронштейна с двумя зажимами устанавливается электрический двигатель главного движения. На валу двигателя и шпинделе крепятся шкивы ременной передачи.

Направляющие

Продольное перемещение суппорта и упорной бабки происходит по двумя прикрепленным к станине цилиндрическим направляющим.

Суппорт

В состав узла входит каретка, установленная на продольных направляющих. А также салазки, смонтированные на 2 направляющих перпендикулярных продольной оси станка. Суппорт используется для крепления резца или заготовки и перемещения их в процессе обработки заготовки.

Токарный станок Универсал-3

Конструкция третьей модели Универсала была получена путем модернизации первой. При этом в устройство базового изделия был внесен ряд существенных изменений. Шпиндельная бабка стала сниматься со станины не так легко, как раньше. Пара цилиндрических направляющих была заменена одной несколько большего диаметра. Изменилась также мощность двигателя и габаритно-массовые параметры изделия.

При этом станок получил возможность обработки деталей большего размера. Возросла также и скорость резания. Для удобства работы новая модель получила возможность изменять направление движения суппорта без остановки и смены направления вращения вала шпинделя.

Назначение и область применения

Станок Универсал 3 способен делать те же операции что и его предшественник. Он тоже может наряду с токарной обработкой после несложной переналадки сверлить, зенковать, фрезеровать и шлифовать плоские поверхности. Так же как все станки этой линейки он не годится для работы на производстве, потому что не рассчитан на длительную ежедневную эксплуатацию.

Подобное оборудование создается для периодического использования с небольшой нагрузкой. Это может быть реализация проектов домашнего творчества или служба вспомогательным оснащением небольшой мастерской.

Конструкция и общий вид станка

По внешнему виду и устройству станок за исключением некоторых моментов очень похож на своего предшественника. Расположение его основных узлов также не отличается оригинальностью. Наиболее заметным отличием, сразу бросающимся в глаза, является единственная продольная направляющая довольно большого диаметра. Если встать лицом к маховичку поперечного перемещения суппорта, то, аналогично предыдущим моделям слева будет шпиндельная, а справа упорная бабка.

Существенным отличием от второй модели является то, что для выполнения шлифования или фрезерования переднюю бабку не нужно переставлять на дополнительную направляющую. Так как эти операции делают, перемещая заготовку не в горизонтальной, а в вертикальной плоскости.

Габариты рабочего пространства токарного станка

При работе над конструкцией было решено увеличить его рабочее пространство. Поэтому размеры и масса настольной модели тоже получились несколько больше, чем у первых Универсалов. Длина его была увеличена на 10, ширина – 58, а высота – 53 мм. Зато ему стала доступна обработка заготовки Ø до 150 мм. Длина же болванки, обтачиваемой в центрах, увеличилась до 250 мм.

Чтобы обеспечить возможность резания заготовок большего диаметра была увеличена мощность двигателя главного движения. На различные экземпляры этого станка устанавливаются электродвигатели мощностью от 370 до 550 Вт.

Стандартный комплект поставки

Приобретая станок, покупатель вместе с ним получает различные принадлежности и инструменты.

Принадлежности

Токарные:

• Трехкулачковый патрон.
• Обратные кулачки к патрону.

Дополнительные:

• Дисковая пила с площадкой для нее.
• Стол для фрезерования.
• Лобзик с опорой для листового материала.
• Абразивный диск с оправкой для установки.
• Цилиндрический рубанок со столом.
• Сверлильный патрон.
• Цанговый зажим.

Инструмент

• Ключ к токарному патрону.
• Ключ к сверлильному патрону.
• Торцовые и рожковые гаечные ключи.
• Пилки лобзика.
• Сверло Ø 6 мм.
• Фреза торцевая Ø 6 мм.
• Резцы стальные.
• Резцы с победитовой напайкой.
• Пила дисковая.
• Ключи s7, s8 (квадрат).

Описание кинематической схемы

Для лучшего понимания кинематики станка ее схему следует разделить на 2 условно-независимые части.

Цепь привода главного движения

Служит для кинематической связи двигателя со шпинделем. Состоит из шкивов и клинового ремня. Изменения частоты вращения шпиндельного вала добиваются перестановкой ремня на другие шкивы.

Цепь привода подач

При помощи зубчатых колес связывает шпиндельный вал с ходовым винтом для автоматического передвижения суппорта при включении подачи. Изменение скорости и направления подач с ее помощью возможно без изменения параметров вращения шпинделя. Регулировка происходит путем перебора сменных шестерен.

Дополнительные принадлежности станка Универсал-3

О некоторых принадлежностях можно сказать отдельно.

Резцедержки

В стандартный комплект входят неподвижная и подвижная резцедержки.

Цанговый зажим

Комплект содержит 2 таких узла Ø 6 и 8 мм.

vseochpu.ru

Универсал ТШ3 – Настольный станок Универсал

Купил станочек «Универсал» , покупал по объявлению в газете «из рук в руки», почти полная заводская комплектация. Станок практически не работал, пилили деревяшки, выработки на направляющих нет. Один минус- сломан винт поперечной подачи и нет маховичка. Но это не фатально , хорошо что винт на фрезерном столике точно такой же. Так что есть возможность привести станок в рабочее состояние и заняться восстановлением и небольшой доработкой. Надеюсь, что владельцы “Универсалов” поделятся своими доработками.

Первым делом перевел крепление резцедержателя с винта на болт ( по Гликину). Правда сначала покрутил заводской винт и успешно сорвал на нем резьбу, хотя сильно его и не тянул.(М6 на диаметре 5.5) Фото болта:

Потом занялся восстановлением винта поперечной подачи. Винт был отломан по отверстию для штифта, не хватало части под маховичек, резьба не повреждена так что решил нарастить. Отторцевал, засверлил, расточил и запрессовал кусочек 8-ми миллиметровой калибровки, от проворота заштифтовал, на конце нарезал резьбу для крепления маховичка. Вот что получилось:

Фото станка с уже сделанным маховичком:

Попозже выложу побольше фото по созданию маховичка, если конечно интересно.

www.chipmaker.ru
