Стрелка спидометра то работает то нет: Почему не работает спидометр

Содержание

Почему не работает спидометр

Спидометр – устройство, предназначенное для измерения скорости движения автомобиля. В современном автомобилестроении используется преимущественно электронная разновидность прибора.

Отечественная автомобильная промышленность начала применять электронный спидометр с момента выпуска ВАЗ-2110, в основе системы питания которой лежал инжектор.

Поэтому, если не работает спидометр даже на относительно старых автомобилях, причину следует искать в элементах электропроводки.

Система измерения скорости в современном авто включает в себя такие элементы, как:

  • Датчик скорости, устанавливаемый в КПП;
  • Электронный блок управления двигателем;
  • Табло спидометра на панели приборов;
  • Электропроводка.

Во время работы двигателя и КПП, датчик снимает с выходного вала коробки передач информацию о частоте его вращения, и передает ее в ЭБУ в виде электрических импульсов. Чем выше оказывается скорость автомобиля, тем короче промежуток времени между сигналами датчика.

Электронный блок управления вычисляет скорость машины на основе частоты получаемых импульсов. В этом заключается принцип работы спидометра электронного типа. Параллельно с коррекцией режимов работы двигателя, блок управления передает информацию о скорости движения авто на спидометр и диагностическую колодку.

При наличии маршрутного компьютера с «К» вывода ДК данные о скорости могут дублироваться на его табло.

Содержание

  1. Причины неисправности спидометра
  2. Диагностика
  3. Ремонт
  4. Датчик скорости
  5. Электропроводка
  6. Спидометр

Причины неисправности спидометра

Если перестал работать спидометр, поиск неисправности осуществляют в нескольких направлениях. Причиной отказа могут служить следующие поломки:

  1. Отказ датчика скорости;
  2. Повреждение электропроводки;
  3. Окисление «массовых» контактов;
  4. Неисправность самого спидометра;
  5. Неисправность ЭБУ;
  6. Некорректный монтаж панели приборов после снятия.

Как правило, других причин неисправности не обнаруживается. Порой отказ прибора бывает обусловлен сгоранием предохранителя электрических цепей, отвечающих за работу приборной панели. Однако данную проблему можно отнести к разряду неисправностей электропроводки.

Диагностическим признаком разрушения предохранителя F19 является:

  • Отказ всей панели приборов;
  • Отказ диагностического блока;
  • Отказ системы автоматической блокировки дверей;
  • Отказ ламп заднего хода.

Перед заменой предохранителя рекомендуется выяснить и устранить причину его сгорания. В большинстве случаев подобное происходит при наличии короткого замыкания в системе электропроводки автомобиля ВАЗ-2110 или ВАЗ-2114.

Диагностика

Диагностику неисправностей начинают с отсоединения колодки проводов от жгута датчика скорости и их проверки с использованием контрольной лампочки.

Для изготовления лампочки – контрольки, необходима любая автомобильная лампа, способная работать при напряжении 12 В, и два провода длиной около 1 метра каждый. Один из проводов закрепляется на плюсовом, второй – на минусовом выводе лампы. Также в полученное устройство включают батарейку типа «Крона».

Для проведения проверки один провод контрольной лампы закрепляют на массу кузова или аккумуляторной батареи, а вторым осуществляют короткие частые касания к среднему контакту разъема ДС. При отсутствии неисправностей на участке разъем – спидометр, стрелка последнего будет слегка подрагивать или приподниматься. Если стрелка подрагивает, ответ на вопрос, почему не работает спидометр, можно считать найденным – датчик скорости требует замены.

В случаях, когда реакцию стрелки на постукивания по центральному контакту колодки выявить не удается, необходимо произвести «прозвонку» цепи питания спидометра. Процедуру проводят при помощи мультиметра (мультитестера), или путем использования все той же лампочки — контрольки.

Предварительно жгут проводов отключают не только от колодки датчика скорости, но и от самого спидометра. Один вывод тестера или контрольной лампы подключают к концу провода, находящегося под капотом, другой – к салонному окончанию цепи токообеспечения измерителя скорости.

Если тестер в режиме «прозвонки» указывает на нарушение целостности цепи, дальнейший поиск неполадок осуществляют в этом направлении. Необходимо проверить предохранители, места соединения проводов, их целостность внутри изолирующей оплетки.

Зону поиска можно уменьшить, постепенно «прозванивая» отдельные участки цепи. На модели 2114 и другой продукции ВАЗа, причиной отказа спидометра часто становится окисление «массовых» контактов, закрепленных на кузове автомобиля.

В случаях, когда не работает стрелка спидометра, однако данных о неисправностях электрической питающей цепи нет, делается закономерный вывод о неисправности самого прибора. Дополнительную проверку можно произвести путем временной установки заведомо исправной приборной панели.

Ремонт

Ремонт системы измерения скорости напрямую зависит от выявленной неисправности:

Датчик скорости

  1. Очистить от загрязнений;
  2. Очистить контакты колодки от коррозии и окислов;
  3. Если вышеописанные меры не помогли, осуществляется замена датчика.

Электропроводка

  • Проверить и очистить «массовые» контакты;
  • Спаять или закрепить с помощью «скруток» места перелома проводов, по причине которых перестал работать спидометр;
  • Закрыть изоляционной лентой места повреждения оплетки;
  • Заменить вышедшие из строя предохранители;
  • Очистить от окислов и коррозии контакты колодок.

Спидометр

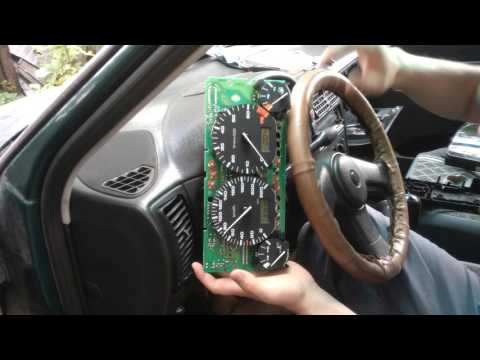

Если перестал работать спидометр, производится его замена. На отечественных автомобилях, собранных с использованием электронного типа измерителя скорости, спидометр меняется вместе с панелью приборов. Осуществить эту операцию можно самостоятельно. Для ее выполнения понадобится только крестовая отвертка и пассатижи.

Восстановить работоспособность прибора своими руками невозможно. Это способен сделать мастер-электронщик. Однако, учитывая довольно низкие расценки на запчасти к автомобилям российских моделей, обращение к мастеру является экономически нецелесообразным.

Ремонт старого спидометра может оказаться гораздо дороже, чем полная замена старой комбинации приборов на новую.

Не работает спидометр ВАЗ 2110, что делать?

В подавляющем большинстве автомобили ВАЗ 2110 оборудуются электронными одометрами. Они могут тревожить своих владельцев различными неисправностями, которые, как правило, проявляют себя по-разному.

Щиток приборов ВАЗ 2110 с механическим одометром. Артикул 2110-3801010
Щиток приборов VDO с одним окном. Артикул: 2110-3801010-08 2110-380101-02
Щиток приборов Счётмаш с одним окном. Артикул: 2110-3801010-05 2110-3801010-06
Щиток приборов Автоприбор с одним окном. Артикул: 2110-3801010-04
Щиток приборов VDO с двумя окнами. Артикул: 2115-3801010 2115-3801010-04
Щиток приборов Автоприбор, с 2 окнами и нулями перед цифрами. Артикул: 2115-3801010-05
Щиток приборов Счётмаш с двумя окнами. Артикул: 2115-3801010-03 2115-3801010-T 2115-3801010-03
Щиток приборов Автоприбор С 2 окнами и без нулей перед цифрами. Артикул: 2115-3801010-01
Щиток приборов VDO (ВАЗ-21106 с двигателем от Opel). Артикул 21106-3801010
Щиток приборов VDO. Артикул 1118-3801010
Щиток приборов Счетмаш. Артикул: 1118-3801010-12 2170-3801010-01 1118-3801010-13 2170-3801010-03
Щиток приборов Автоприбор. Артикул: 1118-3801010 1118-3801010-01 1118-3801010-02 541.3801010 2170-3801010-02

Спидометр – это один из главных приборов автомобиля, с помощью которого производится измерение скорости движения транспортного средства. Его поломка, конечно, не приводит к серьезным сбоям в работе авто, но когда стрелка спидометра прыгает от одного показателя к другому или вовсе зависает на каком-то значении, то лишает водителя возможности контролировать скорость движения машины.

Это может привести как к штрафам, так и к более серьезным последствиям. Поэтому если не работает спидометр ВАЗ 2110 нужно обязательно произвести ремонт, тем более что этот процесс может быть достаточно легким, быстрым, если правильно установить причину неисправности.

Неисправности

На машинах ВАЗ 2110 датчик скорости может выйти из строя по нескольким причинам:

  • Окисление контактов. Это самая незначительная поломка. Однако она может стать причиной того, что стрелка падает на ноль или прыгает. Для ее устранения необходимо тщательным образом почистить все контакты от грязи;
  • Перетирание провода. Главным признаком этой поломки является то, что стрелка падает или прыгает после заведения двигателя. Не всегда такая неисправность выявляется визуально, так как в некоторых случаях внешне провод может казаться целым, а на самом деле имеет разрыв. Чтобы установить место повреждения нужно провести прозвон при помощи специального тестера. Разрыв провода часто является причиной отказа работы приборной панели, а в частности, спидометра;
  • Датчик перестал работать. Для того чтобы удостовериться в правильности выявления поломки можно взять новый датчик скорости и подсоединить его. Если спидометр после этого начнет работать, то вывод очевиден. Отказ работы датчика скорости может произойти из-за не герметичности корпуса, в результате чего, внутрь могут грязь, пыль, влага;
  • Проверка разъемов. В автомобилях ВАЗ они расположены в таком месте, что постоянно контактируют с грязью и достаточно часто это является основной причиной, того, что стрелка спидометра прыгает или вовсе отказывается работать, показывая неверные значения скорости движения автотранспортного средства;
  • Привод. Также причиной того, что стрелка прыгает на спидометре, может стать изнашивание вала. При такой неисправности, привод спидометра ВАЗ 2110 не эффективно передает крутящий момент. Стоит отметить, что это одна из самых распространенных причин того, что прыгает стрелка датчика.

Если показатель скорости движения машины работает не корректно, перед покупкой нового прибора, нужно проверить все возможные поломки и только потом задумываться о замене.

Особенности  замены

Спидометр располагается на основной приборной панели. И если все же после проверки всех возможных причин, почему не работает прибор, выясняется, что все неисправности кроются в самом устройстве, то придется менять весь щиток, а не только этот отдельный элемент.

Разобрать панель приборов на ВАЗ 2110 поможет данная статья: http://vazweb.ru/desyatka/salon/kak-razobrat-panel.html

Сегодня, к сожалению, запасные части для приборных панелей не продаются и этим усложняется весь процесс замены. Стоит отметить, что при установке нового устройства можно отмотать показатели пробега.

О расположении элементов и индикаторов на щитке приборов можно прочитать здесь: http://vazweb.ru/desyatka/salon/schitok-priborov.html

Замена

Если при диагностике было установлено, что стрелка падает или скачет в результате поломки самого датчика скорости, нужно произвести его замену. Эта манипуляция достаточно несложная, но все же требует от автовладельца определенных знаний и умений.

1. Отсоединяем провод от минусовой клеммы аккумулятора
2. Датчик скорости на КПП приводом спидометра и наконечником гибкого вала привода спидометра
3. Чтобы снять колодку с проводами от датчика скорости, сжимаем пружинные зажимы пальцами
4. Датчик от привода спидометра откручиваем ключом на 21- 22
5. Вставляем новый датчик скорости в центр привода
6. Закручиваем колодку и подсоединяем провода

Чтобы произвести замену датчика скорости потребуются специальные ключи. Манипуляцию лучше производить сверху двигателя. В начале, необходимо отключить массу аккумулятора, контактные фишки, затем при помощи ключа снять устройство. В том, случае если имеется поломка штока, то без снятия привода не обойтись.Здесь нужно быть особенно осторожными.

Для смены подсветки панели рекомендуется ознакомиться с данным материалом: http://vazweb.ru/desyatka/salon/podsvetka-paneli-priborov.html

Если стрелка прыгает, лежит или зависает, то нужно в кратчайшее время произвести ремонт. Такую работу лучше доверить профессионалам, так как без нужного опыта и определенных знаний замена устройства может быть сделана некачественно.

Только профессионалы на станциях технического обслуживания способны быстро произвести снятие и установку нового оборудования. Как правило, такая процедура не занимает много времени и стоимость ее невысока.
