Расположение предохранителей форд фокус 2
Главная » Ford » Расположение предохранителей форд фокус 2Схема и расположение блока предохранителей на Ford Focus 2
Довольно часто при не корректной работе электрооборудования или после установки сторонник устройств перегорают предохранители или реле. Сегодня мы опишем, где находится блок предохранителей и как снять и заменить предохранители под капотом, в салоне Форд Фокус 2.
Схема и расположение предохранителей на Ford Focus 2

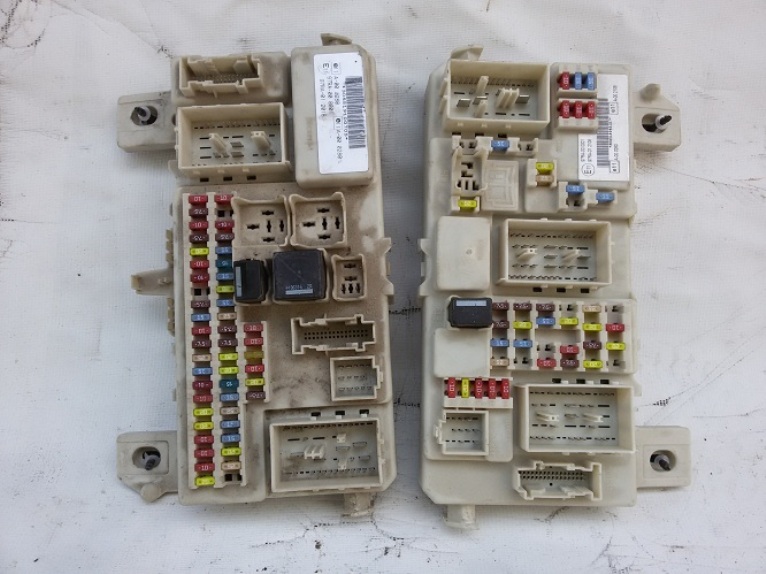

На данном фото продемонстрирован монтажный блок предохранителей (цифра 8 на фото) находящийся в подкапотном пространстве, для извлечения. элементов имеется специальный пинцет для удобства замены предохранителей.
Так же если у Вас под рукой не оказалось руководства с описанием элементов, на обратной стороне крышки блока предохранителей Форд Фокус 2 имеется их схема и расположение.
Расшифровка блока предохранителей под капотом
Расположения блока предохранителей в салоне Ford Focus 2
Находится данный блок под вещевым ящиков в районе ног переднего пассажира, чтобы до него добраться достаточно опустить крышку закрывающую блок и выкрутить пару фиксаторов.
Видео по замена предохранителей Ford Focus 2 рестйлинг
Загрузка… Поделись ссылкой с друзьями:Учимся самостоятельно менять предохранители на автомобиле Форд Фокус 2
Главная » Предохранители » Учимся самостоятельно менять предохранители на автомобиле Форд Фокус 2
В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.
ПП и реле находятся в специальных блоках, называемых монтажными. На Форд Фокус их два. Один расположен в кабине автомобиля. Для удобства его расположили под ящиком для перчаток, а второй — в подкапотном пространстве недалеко от АКБ (автор видео — Eduard Kantsurov).
Блоки в Форд Фокус 2 дорестайлинг и 2 рестайлинг имеют отличия, поэтому разбирать их назначение нужно отдельно. В Форде Фокус 2 дорестайл используются плоские предохранители среднего размера штекерного типа, их еще называют ножевыми. На торце указывается номинал предохранителя – возможный максимальный ток.
Если ток превышает допустимый, внутри расплавляется металлическая пластина. Таким образом, предохранитель размыкает цепь, в которой он используется.
Цвет ПП определяет номинал.
Расшифровка ПП от F1 до F36:
| Номер | Номинал, А | Назначение |
| 1 | 40 | Вентилятор, охлаждающий силовой агрегат |
| 2 | 80 | ГУР |
| 3 | 60 | Салонный блок ПП и реле |
| 4 | 60 | Салонный блок ПП и реле |
| 5 | 80 | Кондиционер, вспомогательный обогреватель |
| 6 | 60 | Свечи для дизелей |
| 7 | 30 | Насос АБС в гидравлическом блоке |
| 8 | 20 | Клапаны АБС в гидравлическом блоке |
| 9 | 20 | Узел для управления силовым агрегатом |
| 10 | 30 | Электромотор вентилятора печки |
| 11 | 20 | Стартерный выключатель |
| 12 | 40 | Электрическое реле системы зажигания |
| 13 | 20 | Обмотка на пусковом механизме |
| 14 | 40 | Правый обогрев лобового стекла |
| 15 | 30 | Реле электровентилятора охлаждающей системы |
| 16 | 40 | Левый обогрев лобового стекла |
| 17 | 30 | Управление складывающейся крышей |
| 18 | 30 | Устройство для усиления мощности |
| 19 | 10 | Управление системой АБС |
| 20 | 15 | Звуковой сигнал |
| 21 | 20 | Резервный обогреватель |
| 22 | 10 | Управление ГУРом |
| 23 | 30 | Электронасос омывателя фар |
| 24 | 15 | Дополнительный отопитель для авто с дизелем |
| 25 | 10 | Реле зажигания |
| 26 | 10 | АКПП |
| 27 | 10 | Муфта компрессора кондика |
| 28 | 10 | Свеча для дизеля |
| 29 | 10 | Управление климат-контролем |
| 30 | 30 | АКПП |
| 31 | 10 | Зарядка АКБ |
| 32 | 10 | АКПП |
| 33 | 10 | Датчики кислорода для моторов на бензине |
| 34 | 10 | Модуль зажигания, форсунки |
| 35 | 10 | РСМ, клапаны |
| 36 | 10 | РМС |
Описание назначения реле Форд Фокус 2:
| Обозначение | Назначение |
| R1 | Включение запрета запуска (для некоторых моделей) |
| R2 | Звуковой сигнал |
| R3 | Фонари заднего хода (для некоторых моделей) |
| R5 | Система рециркуляции ОГ (для двигателей на бензине), нагреватель топлива (для дизелей) |
| R6 | Основное |
| R7 | Обогреватель лобового стекла |
| R8 | Зажигание |
| R9 | Омыватели фар |
| R10 | Вентилятор обогревателя |
| R11 | Компрессор кондиционера |
| R12 | |
| R13 | Стартер |
| R14 | Вентилятора и электродвигатель вентилятора |
Расшифровка БП в салоне для Форд Фокус 2 дорестайлинг:
| Номер | Номинал, А | Назначение |
| 37 | 10 | Левая лампа дальнего света |
| 38 | 10 | Правая лампа дальнего света |
| 39 | 20 | Предохранитель прикуривателя |
| 40 | 20 | Электродвигатель люка |
| 41 | 20 | Управление электрооборудованием пассажирской передней двери |
| 42 | 7,5 | Электрообогрев зеркал заднего обзора |
| 43 | 10 | Электромодули |
| 44 | 10 | Колодка канала связи |
| 45 | 10 | ДХО, габаритные огни |
| 46 | 10 | Приборная панель, центральный блок ПП |
| 47 | 15 | Насос, жиклеры омывателя стекла |
| 48 | 20 | Ближний свет, наружные осветительные приборы для передвижения в светлое время суток |
| 49 | 15 | Выключатель осветительных приборов |
| 50 | 20 | Очиститель лобового стекла |
| 51 | 15 | Бензонасос |
| 52 | 25 | Электрообогрев стекла сзади |
| 53 | 7,5 | Стоп-сигнал, габариты с левой стороны |
| 54 | 7,5 | Стоп-сигнал, габариты с правой стороны |
| 55 | 20 | Управление электрооборудованием водительской двери, система центрального замка |
| 56 | 20 | Система Кеу Fгее |
| 57 | 10 | Привод для складывания внешних зеркал или датчик для контроля заряда АКБ |
| 58 | 15 | Управление музыкальной системой |
| 59 | 20 | Управляющий блок электрическим оборудованием прицепа |
| 60 | 15 | Левая лампа ближнего света |
| 61 | 15 | Правая лампа ближнего света |
| 62 | 20 | Электропривод регулирования водительского сиденья |
| 63 | 25 | Электрические подъемники стекла |
| 64 | — | — |
| 65 | 10 | Управление подушками безопасности |
| 66 | 7,5 | Выключатель осветительных приборов |
| 67 | 10 | Приборная панель |
| 68 | 7,5 | Дополнительные компоненты приборки |
| 69 | 20 | Противотуманки |
| 70 | 10 | Электромодули |
| 71 | 10 | Внешнее освещение при движении днем |
| 72 | — | — |
| 73 | 7,5 | Подсветка номера |
| 74 | 15 | Фонари стопов |
| 75 | 10 | Управление двигателем |
| 76 | — | — |
| 77 | 25 | Центральный замок |
| 78 | 15 | Задний стеклоочиститель |
| 79 | 15 | Электророзетка в багажнике |
| 80 | 10 | Таймер, отключающий подсветку салона |
| 81 | 20 | Управление правой задней дверью |
| 82 | 20 | Управление левой задней дверью |
| 83 | 10 | Управление аудиосистемой |
| 84 | 10 | Питание электрооборудования прицепа, фонари заднего хода |
| 85 | 10 | Модуль электрооборудования охлаждающей ситсемы |
| 86 | 20 | Электрический обогрев передних сидений |
Схема ПП Форд Фокус 2 рестайлинг
Расшифровка назначения ПП в салоне Форд Фокус:
| Номер | Номинал, А | Назначение |
| 100 | 10 | Электромодули |
| 101 | 20 | Управляющий блок электроприводом люка вентиляции, водительским сиденьем, приводом крыши |
| 102 | 10 | Регулятор обогревателя, приемник для системы дистанционного управления, рулевая колонка, фильтр для твердых продуктов после сгорания дизтоплива |
| 103 | 10 | Питание управляющих элементов наружного освещения от АКБ |
| 104 | 10 | Система экономии электрической энергии, подсветка освещения салона |
| 105 | 25 | Управление обогреванием стекла сзади |
| 6 | 20 | Система безключевого управления |
| 107 | 10 | Питание от батарей щитка приборов, диагностика бортовой сети |
| 108 | 7,5 | Дополнительные элементы щитка приборов |
| 109 | 20 | Прикуриватель |
| 110 | 10 | Электропитание переключателя внешнего освещения |
| 111 | 15 | Бензонасос |
| 112 | 15 | Управляющий блок аудиосистемы |
| 113 | 10 | Лампы дневного внешнего освещения (подфарники) |
| 114 | 10 | Питание щитка приборов от генераторной установки, иммобилайзер силового агрегата |
| 115 | 7,5 | Питание управляющих элементов наружного освещения от генераторной установки |
| 116 | 20 | Противотуманки, фонари |
| 117 | 7,5 | Подсветка номера |
| 118 | 20 | Управление задней левой дверью |
| 119 | 15 | Гнездо для дополнительного электропитания в багажнике |
| 119 | 25 | Гнездо для дополнительного электропитания в багажнике (машины с управлением буксировкой прицепа) |
| 120 | 20 | |
| 121 | 20 | Обогреватель сидений спереди |
| 122 | 10 | Управление подушками безопасности |
| 123 | 7,5 | Обогрев внешних зеркал заднего обозрения |
| 124 | 7,5 | Фонари габаритов, стоп-сигналы с левого борта машины |
| 125 | 7,5 | Габариты, стоп-сигналы с правого борта машины |
| 126 | 20 | Безключевая система управления |
| 127 | 25 | Электроподъемники стекла |
| 128 | — | Резерв |
| 129 | 20 | Очиститель лобового стекла |
| 130 | — | Резерв |
| 131 | 15 | Очиститель стекла сзади |
| 132 | 15 | Стоп-сигналы |
| 133 | 25 | Управление пассажирской дверью, реле, управляющее системой блокировки |
| 134 | 20 | Система блокирования дверных замков, управляющий блок электрооборудования водительской двери |
| 135 | 20 | Подсветка при передвижении днем |
| 136 | 15 | Жиклеры, насос омывателя стекла |
| 137 | 10 | Динамик, включающий аварийное питание от батареи |
| 138 | 10 | Управляющий блок двигателем, педаль газа, АКПП |
| 139 | 10 | Правый осветительный прибор дальнего света |
| 140 | 10 | Левый осветительный прибор дальнего света |
| 141 | 10 | Электрический привод зеркал заднего вида, фонарь заднего хода |
| 142 | 15 | Правый осветительный прибор ближнего света |
| 143 | 15 | Левый осветительный прибор ближнего света |
Инструкция по снятию и замене БП своими руками
Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть.
При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.
Инструменты и материалы
Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.
Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.
Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.
Этапы
Процесс снятия и замены ПП несложный и отличается расположением БП.
Если он расположен под капотом, то выполняются следующие действия:
- Для доступа к монтажному блоку, нужно поднять капот.
БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера. - Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
- С внутренней стороны крышки есть пинцет и схема расположения ПП.
- С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
- Далее закрывается крышка блока и капот.
БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.Фотогалерея
Фото 1. Расположение БП в подкапотном отсеке Фото 2. Расположение БП в салонеДля замены ПП в салонном БП необходимо выполнить следующие шаги:
- Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
- Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
- Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
- Замена ПП делается аналогично, как и в БП под капотом.
Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.
Заключение
Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения. Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.
Заменить ПП сможет любой автолюбитель. Чаще всего в автомобиле перегорает предохранитель прикуривателя. Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.
Загрузка …Видео «Этапы замены ПП прикуривателя»
В этом ролике демонстрируется пошаговая замена предохранителя прикуривателя Форд Фокус 2, видео демонстрирует пошагово (автор видео — Самостоятельный ремонт автомобилей).
У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос Поддержите проект – поделитесь ссылкой, спасибо!Оценить пользу статьи: Загрузка.
..Схема расположения блока предохранителей и реле Ford Focus2 рестайлинг: значение и замена
Иногда при замене или установке дополнительного оборудования в автомобиль происходят проблемы с электрикой. Бывает предохранители выходит из строя и по другим причинам. В любом случае вы должны знать схему расположения блока предохранителей в Ford Focus2 рестайлинг и их значение, чтобы уметь заменить их своими руками. Данную инструкцию вы можете добавить в закладки или распечатать.
Важно отметить меры безопасности: запрещено заменять перемычки и предохранители на не соответствующие по силе тока, не заменяйте на самодельные или уже отремонтированные ранее комплектующие. В противном случае риск замыкания и возгорания повышается в разы.
В автомобиле Ford Focus 2 рестайлинг предохранители и реле находятся в двух местах: под капотом и в салоне. Основная часть из них сконцентрирована в салоне. Рассмотрим по порядку.
Снятие и замена штатной магнитолы Ford Focus 2 своими рукамиРасположение предохранителей под капотом Ford Focus 2 рестайлинг
Расположение блока предохранителей в Ford Focus 2 рестайлинг
Открываем крышку блока и видим предохранители
Переворачиваем крышку блока и видим значения и силу тока каждого предохранителя
Номера предохранителей Ford Focus 2 рестайлинг
Таблица значений предохранителей под капотом Ford Focus 2 рестайлинг
Расположение предохранителей в салоне Ford Focus 2 рестайлинг
Предохранители находятся со стороны бардачка
Чтобы снять крышку — просто потяните ее вниз
Выкручиваем фиксаторы блока
Движением вниз вытаскиваем блок предохранителей
Схема предохранителей в салоне Ford Focus 2 рестайлинг
Таблица значений предохранителей в салоне Ford Focus 2 рестайлинг
Замена предохранителей на Ford Focus 2
Прежде всего нужно определить какой предохранитель неисправен, затем менять.
Как правило у сгоревшего предохранителя разорвана перемычка(как у лампочки волосок). Используйте вышеуказанную информацию и видео ниже. Для безопасного извлечения предохранителя применяйте пластмассовые щипцы.
Описание блока предохранителей в Ford Focus 2
На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. Предохранители Форд Фокус 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена — достаточно простое дело.
Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.
Расположение и электросхема
Пинцет для замены (могут быть разных типов)У Ford Focus 2 предохранители расположены в двух блоках.
Один находится в салоне под бардачком, а второй — под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.
Схема подкапотного блока
| № | Ампер | Назначение предохранителя |
| 1 | 40 | Вентилятор охлаждения мотора |
| 2 | 80 | Рулевое управление |
| 3 | 60 | ВБП № 1 |
| 4 | 60 | ВБП № 1 |
| 5 | 80 | Дополнительный обогреватель |
| 6 | 60 | Свечи обогрева (лишь для авто с дизельными моторами) |
| 7 | 30 | Противоблокировочная система, насос системы динамической стабилизации |
| 8 | 20 | Противоблокировочная система, клапаны системы динамической стабилизации |
| 9 | 20 | Узел управления двигателем |
| 10 | 30 | Вентилятор климатроника |
| 11 | 20 | Выключатель стартера и других приборов |
| 12 | 40 | Электрореле зажигания |
| 13 | 20 | Электрообмотка стартера |
| 14 | 40 | Обогрев правой стороны переднего стекла |
| 15 | 30 | Реле вентилятора |
| 16 | 40 | Обогрев левой стороны переднего стекла |
| 17 | 30 | Убирающаяся крыша |
| 18 | 30 | Усилитель мощности |
| 19 | 10 | Система ABS |
| 20 | 15 | Звуковой сигнал |
| 21 | 20 | Дополнительный нагреватель |
| 22 | 10 | Усилитель руля |
| 23 | 30 | Система омывания фар |
| 24 | 15 | Дополнительный обогреватель (для дизелей) |
| 25 | 10 | Зажигание |
| 26 | 15 | АКП |
| 27 | 10 | Муфта кондиционирования — компрессор |
| 28 | 10 | Свеча накаливания (лишь для авто с дизелем) |
| 29 | 10 | Раздельный климатроник |
| 30 | 30 | АКП |
| 31 | 10 | Зарядка аккумулятора |
| 32 | 10 | АКП |
| 33 | 10 | Кислородные датчики (лишь для авто с моторами работающими на бензине) |
| 34 | 10 | Клапан охлаждения воздуха (для дизелей) |
Схема блока, расположенного в салоне
| № | Ампер | Назначение предохранителя |
| 100 | 10 | Электромодули |
| 101 | 20 | Управления люком, откидной крышей, сидений |
| 102 | 10 | Отопитель, руль, фильтр, ДУ |
| 103 | 10 | Управления наружным освещением от аккумулятора |
| 104 | 10 | Электроэкономия |
| 105 | 25 | Обогрев стекла сзади |
| 106 | 20 | Управления без ключа |
| 107 | 10 | Питание приборов от батареи, бортдиагностика |
| 108 | 7,5 | Аудиосистема и навигация |
| 109 | 20 | Прикуриватель, электророзетка |
| 110 | 10 | Переключатель наружного освещения днем |
| 111 | 15 | Бензонасос |
| 112 | 15 | Аудиосистема (питание от аккумулятора) |
| 113 | 10 | Подфарники |
| 114 | 10 | Иммобилайзер |
| 115 | 7,5 | Внешний свет от генератора |
| 116 | 20 | Противотуманки |
| 117 | 7,5 | Освещения номера авто |
| 118 | 20 | Электрическое оборудования задней левой двери |
| 119 | 15 | Электропитание багажного отделения |
| 119 | 25 | Электропитание багажного отделения (авто с системой буксировки прицепа) |
| 120 | 20 | Электрическое оборудования задней правой двери |
| 121 | 20 | Подогрев сидений передние |
| 122 | 10 | Подушки безопасности |
| 123 | 7,5 | Электрический обогрев зеркал |
| 124 | 7,5 | Габариты, стопы (левая сторона) |
| 125 | 7,5 | Габариты, стопы (правая сторона) |
| 126 | 20 | Управление без ключа |
| 127 | 25 | Электростеклоподъемники |
| 128 | Не применяется | |
| 129 | 20 | Очиститель переднего стекла |
| 130 | Не применяется | |
| 131 | 15 | Очиститель заднего стекла |
| 132 | 25 | Стопы |
| 133 | 20 | Блокировка системы |
| 134 | 20 | Централизованная блокировка замков |
| 135 | 20 | Подсветка во время движения в дневное время |
| 136 | 15 | Насос омывателя стекол |
| 137 | 10 | Включения аварийного питания |
| 138 | 10 | Управление двигателем, акселератором, АКПП |
| 139 | 10 | Левый дальний свет |
| 140 | 10 | Правый дальний свет |
| 141 | 10 | Фонарь заднего хода |
| 142 | 15 | Левый ближний свет |
| 143 | 15 | Правый ближний свет |
Процесс снятия и замены
Замена предохранителя — простой процесс, и инструменты здесь практически не нужны.
Что понадобиться
- пинцет;
- плоская отвертка;
- новый предохранитель.
В подкапотном пространстве
Расположение под капотомДля того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте — справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.
Электропредохранители в блокеОткрыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.
Схема расположения на крышкеТакже обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.
Под бардачком
Расположение в салонеВторой блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.
Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.
При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.
Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.
Загрузка …Видео «Замена электропредохранителей»
В этом видео продемонстрировано, как быстро и просто добраться до предохранителей на Ford Focus 2 и провести их замену.
Блок предохранителей Форд Фокус 2 Рестайлинг в салоне, схема 2021 года
Обычно современная автомобильная электроника Форда не вызывает никаких проблем и нареканий, поскольку эти системы проходят многочисленные заводские тестирования. Однако любое вмешательство в эту сложную паутину, спрятанную под обшивкой салона, к которому нередко прибегают не только профессионалы, но и не самые опытные любители, может вывести ее из строя, причинив владельцу транспортного средства серьезные неприятности.
Мало того, коротнуть может и без вмешательств, заставив водителя в экстренном порядке проходить курсы юного электрика.
Где находится монтажный блок Форд Фокус 2 Рестайлинг
К счастью, сегодня все электрические цепи у большинства моделей автономизированы, имея индивидуальные предохранители.
Такой подход позволяет не только избегать возгорания, но и оставлять в рабочем состоянии другие цепи, даже если какая-то одна из них уже не подлежит восстановлению, требуя замены.
Вот и у популярного Ford Focus второго поколения имеется блок предохранителей отменного качества. При этом все настолько просто, что со временем понимать устройство такого блока сможет даже тот автолюбитель, который обладает самыми поверхностными знаниями электротехники. И прежде всего, стоит начать с малого, выяснив где, собственно, находится этот самый предохранительный блок.
На самом деле здесь все просто, ведь эта неотъемлемая составляющая автомобиля состоит из двух частей:
- салонного модуля, расположенного под перчаточным ящиком;
- дублирующего блока, представленного в виде пластикового короба с изображением схемы на крышке.
В рассматриваемой модели используются стандартные предохранители ножевого типа, которые часто именуются плоскими или штекерными. Для их демонтажа в случае поломки или перегорания используются специальные щипцы, которые нередко располагаются рядом с устройством, прилагаясь к автомобилю в комплекте.
А вот менять вышедшие из строя блоки следует только на фирменные, поскольку китайские бюджетные аналоги не могут похвастаться долговечностью. И если не хочется лазить в проводку каждые полгода, то лучше все-таки раскошелиться на более качественный и износостойкий продукт.
Читайте также
Правила пересдачи экзамена в ГАИ и через сколько дней пересдавать теорию и площадку
Экзамен в ГИБДД – волнительное событие для каждого начинающего водителя. Потерпев поражение, многие теряют уверенность и не знают, как вести себя дальше.
Поэтому важно детально разобрать особенности…
Возможные причины ремонта электрики авто
Поскольку практически все элементы современных авто исключают электронное управление, имея в своей основе отдельную или систематизированную электрическую цепь, то при любой поломке прежде всего следует исключить выход из строя именно этого элемента.
И чаще всего в пользу этой рекомендации говорят следующие внезапно возникшие проблемы или неисправности:
- Перебои в работе электрической системы в целом, выход из строя дворников, салонного освещения и внешней световой оптики (фар).
- Временное или частое включение и отключение отдельных приборов, которое может указывать на окисление определенного контакта в схеме.
- Общие перебои «то там, то сям», часто свидетельствующие о том, что в систему попала вода.
- Поочередный отказ всех систем, имеющих электрическое питание от общей цепи.
- Явный запах гари в авто, который требует незамедлительного вмешательства во избежание воспламенения.
То есть возможным по-прежнему остается выход из строя как одной, так и нескольких систем сразу, несмотря на наличие автономных предохранителей. Объясняется это тем, что на одном и том же предохранительном элементе могут быть подключены сразу несколько автомобильных приборов.
Читайте также
Убираем вмятину на бампере — кипятком или феном без шпатлевки
Большинство современных автомобилей в своей конструкции имеют множество пластиковых элементов. Бамперы из этого материала отличаются прочностью, пластичностью, эстетической привлекательностью. С…
Типы предохранителей и их обозначения
Примечательно, что первое поколение Ford Focus имело предохранительные блоки с нумерацией, стартующей с сотни, но после рестайлинга все поменялось, и теперь отсчет ведется с буквенно-числовой комбинации F37. При этом речь идет о салонном блоке, тогда как в моторном дублере, имеющем не только предохранительные модули, но и 14 наиболее важных во всей электросистеме автомобиля реле с соответствующей нумерацией R1-R14, точкой отсчета является комбинация F1.
Что касается функциональной нагрузки предохранителей и защищаемых ими электросетей, то все они приведены в следующей таблице:
Кроме того, всю необходимую информацию по этим элементам можно найти в инструкции по эксплуатации транспортного средства, или же на соответствующем сетевом ресурсе (актуально, если документ был утерян), просто введя уникальный VIN-код своего автомобиля. Эти же обозначения могут пригодиться автолюбителю в том случае, если на повестке дня встанет вопрос о замене того или иного модуля.
При этом важно помнить, что по цвету предохранителя определяется сила тока, рассчитанная на определенные элементы системы. Проще говоря, несоответствие этих параметров делает саму установку и дальнейшее использование предохранителей нецелесообразным.
Схема расположения блоков управления Форд Фокус
Разобравшись с тем, где находятся оба блока с предохранителями, а также ознакомившись с их маркировкой и предназначением, не помешает изучить еще один немаловажный вопрос.
Речь идет о схематическом размещении блоков управления отдельными элементами цепи.
Читайте также
Дальнобой будущего на трассах мира: Volvo, MAN и КАМАЗ
Технический прогресс постоянно улучшает конструкцию большегрузных автомобилей. Новейшие электронные компьютерные системы обеспечивают безопасность, управляемость, устойчивость грузовика при движении…
Под капотом
Знание схематического расположения основных предохранителей на блоке поможет быстро определиться, если не с дальнейшим ходом действий, то с поверхностной диагностикой в случае возникновения определенных проблем. Кроме того, водителю может понадобиться отключить отдельный модуль для проведения ремонтных работ. Все они приведены в данной таблице:
Не помешает ознакомиться и с четырнадцатью реле, обозначения которых приводятся в следующей таблице:
В салоне
Если же говорить о салонных модулях, то приводить их следует только в совокупности с реле, наглядно убедившись в том, что многие из них взаимодействуют сразу с несколькими предохранителями, срабатывая при различных негативных воздействиях, о чем говорит данная таблица:
Для наглядности имеет смысл привести и сам внутрисалонный блок, размещающий на себе все перечисленные выше предохранители и реле.
Проверка предохранителей и реле Ford Focus 2
Для тех, кто терзается муками сомнения по поводу целесообразности проведения самостоятельной замены поломавшихся предохранителей, стоит обозначить, что справиться с этой задачей более чем реально, причем вне зависимости от того, с какой версией Фокуса доводится иметь дело: первого поколения или второго.
Читайте также
2 КАМАЗа-автодома: самодельный и профессиональный
Благодаря техническому прогрессу, комфорт жизни постоянно растет. Такие тенденции неуклонно распространяются и на транспортные средства, которые народные умельцы и целые компании превращают в…
Необходимые инструменты
Первое, что следует сделать перед покупкой нового предохранителя и уж тем более его заменой, это определить, какой именно элемент вышел из строя.
Примечательно, что опытные автолюбители действуют на глаз, выявляя поломку в считанные секунды.
А вот начинающим мастерам стоит использовать специальный измерительный прибор.Раздобыв этот инструмент, следует позаботиться о средстве для демонтажа поломавшегося предохранителя, ведь снять его с блока голыми руками практически нереально.
И обычно для этих целей применяются щипцы из пластмассы, с помощью которых вполне реально выполнить демонтаж всего лишь за несколько минут.В принципе, на этом все, и если не считать изолянта, и прочих мелких вспомогательных материалов и инструментов, которые есть у каждого водителя, то больше для замены прогоревшего предохранителя ничего не понадобится. Ну, кроме самого предохранителя, конечно, который должен иметь аналогичный номинал, ведь если дать меньшее напряжение, то и этот элемент практически сразу выйдет из строя.
Если же действовать с точностью наоборот, используя больший потенциал, то все закончится оплавлением самого предохранителя и используемого в качестве его основы блока или, что еще хуже, воспламенением проводки.
Читайте также
5 странных автопридумок 20 века: повезло, что не прижились
Прошлый век запомнился двумя кровавыми мировыми войнами, попытками раздела мира и величайшими техническими открытиями, изобретениями. Именно в это время появилось телевидение, интернет, сотовая…
Процесс снятия и замены
Что касается самого процесса замены, то он также не представляет собой ничего сложного. Так, определив вышедший из строя элемент и совершив его демонтаж, а также предварительно позаботившись об отключении всего электрооборудования транспортного средства, можно смело приступать к монтажу.
В целом же, даже у начинающего автомобилиста не должно возникнуть никаких проблем, главное только не забывать о мерах безопасности. Так, обесточивание основных элементов, правильный выбор замены и применение изолирующих материалов и инструментов позволит справиться с поставленной задачей без малейшего риска для здоровья и состояния автомобиля.
youtube.com/embed/_BZla-Dgcvk?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””/>
Блок предохранителей Форд Фокус 2 – схемы и обозначение
Дата публикации Дек 04, 2013, Рубрики Ремонт и обслуживание иномарок |
Блок предохранителей Форд Фокус 2 подразделяется на две составные части, одна из которых находится в салоне автомобиля, а вторая в моторном отсеке.
Таким образом, у нас получается 2 монтажных блока. Основная часть всех электрических цепей автомобиля защищается предохранителями, или плавкими вставками. Хотя, некоторые, более мощные агрегаты, такие, как компрессор кондиционера, в частности, его муфта, компоненты обогрева заднего стекла, вентилятор охлаждающей системы, обслуживаются при помощи реле.
Также, существует еще один предохранитель, который, якобы, не входит ни в один монтажный блок предохранителей Форд Фокус 2. Это предохранитель 150 А, который располагается на клемме проводов, подключаемых к плюсу аккумуляторной батареи. Данный предохранитель обеспечивает защиту силовых цепей генератора и стартера машины.
Расположенный в моторном отсеке форд фокус 2 монтажный блок, помещает в себе предохранители номиналом, F-1-F-36, а также и реле, R-1, R-14. Монтажный блок салона имеет предохранители F-100-F-143, и реле R-19, которое отвечает за защиту работы топливного насоса автомобиля. За каждым из названных предохранителей, или реле, закреплен определенный прибор, или агрегат автомобиля.
Например, предохранители монтажного блока моторного отсека защищают работу таких устройств, как электрический двигатель вентилятора системы охлаждения, усилитель управления руля, насос и клапаны гидроблока ABS, двигатель вентилятора отопителя, насос омывателя фар, и многие другие.
К салонному монтажному блоку Форд Фокус 2 можно отнести предохранители управления выключения зажигания, блок управления освещением, плафоны освещения салона автомобиля, обогрев заднего стекла, прикуриватель, розетка под подлокотниками передних сидений, иммобилайзер, и многие другие. Помимо задействованных предохранителей, в обоих монтажных блоках располагаются предохранители резервные. Хотелось бы добавить, что, при замене предохранителей следует соблюдать все меры техники безопасности, автомобиль должен быть предварительно обесточен, также, запрещается, при установке или изъятии предохранителя, пользоваться металлическими предметами различного типа, для этого под крышкой монтажного блока закреплен специальный ключ. Следует учесть, что менять предохранители нужно только на аналогичные, для этого необходимо внимательно ознакомиться с технической документацией машины, в которой указаны номинальный ток каждой из этих деталей, а также элементы, которые они предназначены защищать.
Related posts:
- Блок предохранителей автомобиля Газель
- Блок предохранителей ВАЗ 2110
- Блок предохранителей Калины
- ВАЗ 2107 блок предохранителей
- Блок предохранителей Лада Приоры
Еще по теме
- Нет связанных постов
Не работает прикуриватель в Фокусе или как поменять предохранитель
Предохранители и реле Ford Focus 2, электрические схемы
Данная модель автомобиля очень распространённая, второе поколение «Фокусов» выпускалось в период с 2004 года по 2011 год. Несмотря на надёжность марки, у любых авто рано или поздно появляются проблемы, связанные с электрикой, приборами и оборудованием. Если вы приобрели машину в подержанном виде, неизвестно что с ней делал прошлый хозяин, поэтому перед эксплуатацией стоит проверить все предохранители и реле Ford Focus 2. Поэтому в ходе эксплуатации могут проявиться дефекты, пропадание контактов и другие неприятные сюрпризы.
У новых Форд Фокус 2 также могут наблюдаться некоторые проблемы с электрикой, а с течением времени даёт о себе знать некачественная пайка, окисление контактов и т.д. Чтобы справиться со всеми возможными неполадками, нужно быть во всеоружии.
Не работает прикуриватель в Фокусе или как поменять предохранитель
Неделю назад ранним утром, как обычно, я поехал на работу. Сел в машину, завел, вставил питание видеорегистратора Каркам Q2 в прикуриватель. Регистратор настроен так, чтобы миниатюрный экран на нем всегда был включен. Можно выставить, что он будет отключатся, а запись все равно будет идти. Доверять такой технике нельзя и поэтому я выставил именно такие настройки. Но этим утром дисплей видеорегистратора не загорелся, сам он не включился и светодиод на блоке питания тоже не горел. Попробовал все автомобильные зарядки в машине — не работают. Вывод — сгорел прикуриватель.
В видеорегистраторе Каркам Q2 есть аккумулятор, который не позволит в такой ситуации остаться без видеозаписи. Т.к. стало ясно, что прикуриватель не работает, то я включил запись от внутреннего источника питания и отправился на работу.
Поехал вечером в сервис. Выявили сгоревший предохранитель, заменили его, прикуриватель ожил. Мастер сказал, что в последнее время очень много обращений по сгоревшим предохранителям, как раз из-за подключения видеорегистраторов. Может совпадение, а может нет. Все равно без регистратора никак нельзя.
Самое печальное в этой истории, что через 3 дня прикуриватель снова перестал работать. В этот раз я в сервис не поехал, а в автомагазине купил предохранитель, достал инструкцию по эксплуатации и полез сам его менять. Далее я расскажу, как это было…
Как поменять предохранитель в Форд Фокус 2
Внутренний блок плавких предохранителей находится под ящиком для перчаток, т.е. бардачком. Сам блок предохранителей держится на двух крепежных болтах, которые спокойно откручиваются руками.
Получаем доступ до блока предохранителей. Двигатель и зажигание должны быть выключены!
По схеме расположения определяем нужный предохранитель и вынимаем его. Предохранитель сидит достаточно жестко, поэтому достать его пальцами сложно. Можно вытянуть его за пластиковый корпус плоскогубцами (пассатижами).
За прикуриватель отвечает предохранитель на 20А, который находится в гнезде 109.
Если предохранитель сгоревший, то это сразу будет заметно по перегоревшей нити внутри. Меняем предохранитель на новый, просто его втыкая в то же гнездо.
Осталось закрутить крепежные болты блока предохранителей и проверить работоспособность.
Дополнение
Список всех предохранителей во внутреннем блоке Форд Фокус 2 рестайл
Скачать Список всех предохранителей во внутреннем блоке Форд Фокус 2 рестайл
Список всех предохранителей во внутреннем блоке Форд Фокус 2 рестайл.pdf
Расположение предохранителей на Форд Фокус 2
Основной блок предохранителей на Ford Focus 2 располагается под капотом — в его правом дальнем углу.
Схема расположения предохранителей:
- 36 — РСМ
- 35 — предохранитель клапанов, РСМ
- 34 — предохранитель катушки зажигания, форсунок
- 33 — предохранитель перепускного клапана промежуточного охлаждения дизельного мотора
- 32 — предохранитель датчиков кислорода
- 31 — предохранитель зарядки аккумулятора
- 30 — предохранитель коробки передач, РСМ
- 29 — предохранитель системы климат-контроля
- 28 — управление свечой
- 27 — компрессор кондиционера
- 26 — коробка передач
- 25 — предохранитель зажигания
- 24 — предохранитель вспомогательного отопителя
- 23 — предохранитель омывателя
- 22 — предохранитель усилителя руля
- 21 — предохранитель вспомогательного отопителя
- 20 — звуковая сигнализация
- 19 — предохранитель ABS
- 18 — инвертирующий усилитель мощности
- 17 — крыша
- 16 — предохранитель левого обогревателя ветрового стекла
- 15 — предохранитель вентилятора охлаждения двигателя
- 14 — предохранитель правого обогревателя ветрового стекла
- 13 — предохранитель стартера
- 12 — реле зажигания
- 11 — предохранитель стартера и приборов
- 10 — вентилятор климат-контроля
- 9 — предохранитель силового агрегата
- 8 — предохранитель клапанов динамической стабилизации, антиблокировочной системы
- 7 — насос системы динамической стабилизации, антиблокировочная система
- 6 — предохранитель свечей подогрева
- 5 — предохранитель вспомогательного отопителя
- 4 — блок предохранителей
- 3 — блок предохранителей
- 2 — предохранитель усилителя руля
- 1 — предохранитель вентилятора охлаждения
В салоне автомобиля располагается еще один блок предохранителей. Его можно найти под бардачком.
Схема расположения предохранителей в салоне Форд Фокус:
- 143 — предохранитель левого ближнего света
- 142 — предохранитель правого ближнего света
- 141 — электропривод зеркала заднего вида, габариты заднего хода
- 140 — предохранитель левого дальнего света
- 139 — предохранитель правого дальнего света
- 138 — трансмиссия, акселератор, силовой агрегат
- 136 — предохранители жиклеров и насоса омывателя
- 135 — ночная подстветка
- 134 — электрика водительской двери, центральный замок
- 133 — электрика пассажирской двери, центральная система блокировки
- 132 — стоп-сигнал
- 131 — предохранитель заднего стеклоочистителя
- 130 — не задействован
- 129 — предохранитель очистителя ветрового стекла
- 128 — не задействован
- 127 — предохранитель стеклоподъемников
- 126 — система управления без ключа
- 125 — предохранитель правых габаритов
- 124 — предохранитель левых габаритов
- 123 — предохранитель обогрева зеркал
- 122 — подушка безопасности
- 121 — обогрев передних сидений
- 120 — электрика задней правой двери
- 119 — гнездо питания в багажнике
- 118 — электрика задней левой двери
- 117 — подсветка номера
- 116 — предохранитель фар и противотуманных фар
- 115 — внешнее освещение от генератора
- 114 — иммобилайзер, питание от генератора
- 113 — подфарники
- 112 — предохранитель аудио-системы
- 111 — топливный насос
- 110 — переключение освещения от генератора (в дневное время)
- 109 — дополнительное гнездо питания сзади, прикуриватель
- 108 — система навигации, аудио-система
- 107 — система бортовой диагностики, питание приборов от аккумулятора
- 106 — система управления без ключа
- 105 — предохранитель обогревателя заднего стекла
- 104 — внутреннее освещение
- 103 — внешнее освещение от аккумулятора
- 102 — приемник дистанционного управления, фильтр продуктов сгорания на дизеле, рулевая колонка, регулятор отопителя
- 101 — привод крыши, привод водительского кресла, привод люка
- 100 — питание электронных модулей от замка зажигания
Видео-инструкция по замене предохранителя на Форд Фокус 2:
Валерий
Ремонт электрооборудования Ford Focus 2
Большинство цепей питания электрооборудования автомобиля Форд Фокус защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.Блоки предохранителей для Форд фокус 2 и 2 рестайлинг различны и соответсвенно для каждого из них будет приведена своя фотография с расположением установленных в них предохранителей, их номиналом и назначением.
Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2
Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 1.
Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2
*При их наличии.
Рис. 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве Ford focus 2
Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 2), крышка монтажного блока снята). В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве Ford focus 2
*При их наличии.
1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа…
2. …и опустите монтажный блок вниз.
3. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.
4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.
ПредупреждениеНе заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.
5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.
6. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.
На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.
8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.9. Установите детали в порядке, обратном снятию.
Роль предохранителя бензонасоса Форд Фокус 2
Абсолютно все цепи питания электрического оборудования в транспортном средстве, будь то Форд Фокус 2 рестайлинг или Фокус 3, защищены при помощи плавкого предохранителя. Производительные потребители тока подключаются посредством реле. Эти два компонента устанавливаются производителем в монтажные блоки, они расположены под приборной панелью в правой ее части, а также в подкапотном пространстве недалеко от аккумулятора. Заменить предохранитель можно при помощи специального пинцета – он расположен у внутренней стороны крышки предохранительного блока отсека двигателя. Предохранители больших размеров можно заменить без помощи пинцета, руками. Таким образом можно заменить и реле.
Меры безопасности при замене предохранителя
Стоит упомянуть, что запрещается менять предохранитель и перемычки, которые не подходят по силе тока. Не заменяйте детали на те, что вы сделали самостоятельно или же на те, которые отремонтировали. Иначе появляется опасность возникновения замыкания, которое может привести к возгоранию.
В торцевой части предохранителя расположено значение, которое соответствует максимальному количеству тока, текущего по прибору. Этот показатель называется предохранительным номиналом. Он определяется согласно цвету изолятора. Если показатель превысить, предохранитель сгорит (расплавиться) и металлические пластины, которые находятся во внутренней части прибора, восстановить уже не получится, их придется менять.
Если предохранитель на бензонасос Форд Фокус 2 или Фокус 1 сгорел, он принудительно разомкнет электрическую цепь, где он вмонтирован. Благодаря этому электроприборы гарантированно не будут испорчены, а автомобиль не загорится.
Как заменить предохранители Форд Фокус 2: пошаговая инструкция с видео
Рассмотрены автомобили Форд Фокус 2 (дорестайлинг) и Форд Фокус 2 (рестайлинг) 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска. Хэтчбек, седан, универсал.Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне под приборной панелью с правой стороны и в подкапотном пространстве рядом с аккумулятором. Замена предохранителей осуществляется специальным пинцетом, который находится на внутренней стороне крышки блока предохранителей моторного отсека, большие предохранители заменяем рукой. Рукой также меняются реле. Не заменяйте предохранители рассчитанные на другую силу тока.
Один блок предохранителей и реле Ford Focus 2 находится под крышкой капота (цифра 8):
Для доступа к предохранителям и реле потяните за рычажок в задней части блока и снимите крышку.
На внутренней стороне крышки блока расположен пинцет для извлечения предохранителей и нанесена схема расположения предохранителей и реле.
Схема расположения предохранителей и реле в монтажном блоке моторного отсека.
Расшифровка реле и предохранителей:
| Описание предохранителей | |
| Обозначения | Назначение |
| F1 40 А | Электрический двигатель вентилятора системы охлаждения |
| F2 80 А | Усилитель руля (где находится предохранитель на электро гур на форд фокус 2) |
| F3 60 А | Монтажный блок реле и предохранителей в салоне |
| F4 60 А | Монтажный блок реле и предохранителей в салоне |
| F5 80 А | Кондиционер с ручным или автоматическим управлением |
| F6 60 А | Резерв |
| F7 30 А | Насос гидравлического блока АБС |
| F8 20 А | Клапаны гидравлического блока АБС |
| F9 20 А | Контакты и обмотка главного реле |
| F10 30 А | Электрический двигатель вентилятора отопителя (предохранитель печки) |
| F11 20 А | Выключатель зажигания |
| F12 40 А | Силовая цепь реле зажигания |
| F13 20 А | Стартер |
| F14 40 А | Обогрев ветрового стекла — правый элемент |
| F15 30 А | Реле вентилятора системы охлаждения |
| F16 40 А | Левый элемент обогрева ветрового стекла |
| F17 30 А | Резерв |
| F18 | Резерв |
| F19 10 А | Блок управления системы АБС |
| F20 15 А | Звуковой сигнал |
| F21 20 А | Дополнительный отопитель |
| F22 (10) | Блок управления усилителем рулевого управления |
| F23 (30) | Насос омывателя фар |
| F24 (15) | Резерв |
| F25 (10) | Обмотка реле обогрева ветрового стекла |
| F26 (10) | Автоматическая коробка передач |
| F27 (10) | Муфта компрессора кондиционера |
| F28 (10) | Резерв |
| F29 (10) | Система раздельного климат-контроля |
| F30 (3) | Блок управления двигателем, блок управления автоматической коробкой передач |
| F31 (10) | Система зарядки аккумуляторной батареи |
| F32 (10) | Блок управления автоматической коробкой передач, датчик положения селектора |
| F33 (10) | Подогрев датчиков концентрации кислорода |
| F34 (10) | Форсунки, катушка зажигания |
| F35 (10) | Система управления двигателем |
| F36 (10) | Блок управления двигателем |
| Описание реле | |
| Обозначение | Наименование |
| R1 (для некоторых моделей) | Реле включения запрещения запуска |
| R2 | Реле звукового сигнала |
| R3 (для некоторых моделей) | Реле фонарей заднего хода |
| R4 (не используется) | — |
| R5 (для некоторых моделей) | Реле системы рециркуляции ОГ (EGR) — для бензиновых двигателей Реле нагревателя топлива — дизель |
| R6 | Основное реле |
| R7 | Реле обогревателя ветрового стекла |
| R8 | Реле зажигания |
| R9 | Реле омывателя фар |
| R10 | Реле вентилятора отопителя |
| R11 | Реле компрессора кондиционера |
| R12 (для некоторых моделей) — реле электродвигателя вентилятора системы охлаждения, реле свечей накаливания — дизель | |
| R13 | Реле стартера |
| R14 | Реле вентилятора системы охлаждения. Электрический двигатель вентилятора |
Блок предохранителей в салоне Ford Focus 2 (рестайлинг и дорестайлинг).
Расположен под вещевым ящиком. Для доступа к предохранителям (дорейсталинг), потяните вниз два фиксатора и снимите защитный кожух.
Затем поверните фиксатор и опустите салонный блок предохранителей вниз.
Монтажный блок реле и предохранителей в салоне Ford Focus 2 до 2007 года (дорестайлинг)
Расшифровка предохранителей:
| № | Ампер | Распиновка |
| 37 | 10 | Дальний свет фар, левая сторона |
| 38 | 10 | Дальний свет фар, правая сторона |
| 39 | 20 | предохранитель прикуривателя ford focus 2, задняя электрическая розетка |
| 40 | 20 | Электрический привод люка |
| 41 | 20 | Модуль электрооборудования двери переднего пассажира |
| 42 | 7,5 | Электрический обогреватель зеркал заднего вида |
| 43 | 10 | Электронные модули (питание от аккумулятора) |
| 44 | 10 | Колодка канала информационной связи |
| 45 | 10 | Ходовые огни — габариты |
| 46 | 10 | Панель приборов (питание от аккумулятора), основной блок плавких предохранителей |
| 47 | 15 | Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя |
| 48 | 20 | Фары ближнего света, наружное освещение для движения в дневное время |
| 49 | 15 | Выключатель освещения (питание от аккумуляторной батареи) |
| 50 | 20 | Очиститель ветрового стекла |
| 51 | 15 | Топливный насос (предохранитель бензонасоса) |
| 52 | 25 | Электрический обогреватель заднего стекла |
| 53 | 7,5 | Стояночные огни, габаритные фонари, левая сторона кузова |
| 54 | 7,5 | Стояночные огни, габаритные фонари, правая сторона кузова |
| 55 | 20 | Центральный замок, модуль электрооборудования двери водителя |
| 56 | 20 | Система Кеу Fгее |
| 57 | 10 | Электрический привод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи |
| 58 | 15 | Модули музыкальной системы (питание от аккумуляторной батареи) |
| 59 | 20 | Модуль управления электрооборудованием прицепа |
| 60 | 15 | Ближний свет фар (правая сторона) |
| 61 | 15 | Ближний свет фар (левая сторона) |
| 62 | 20 | Электрический привод регулировки сиденья водителя |
| 63 | 25 | Электростеклоподъемники |
| 64 | — | — |
| 65 | 10 | Модуль подушек безопасности |
| 66 | 7,5 | Выключатель освещения (подача питания от замка зажигания) |
| 67 | 10 | Панель приборов (подача питания от замка зажигания), иммобилайзер двигателя |
| 68 | 7,5 | Дополнительные элементы на панели приборов |
| 69 | 20 | Передние и задние противотуманные фары |
| 70 | 10 | Электронные модули (подача питания от замка зажигания) |
| 71 | 10 | Наружное освещение для движения в дневное время |
| 72 | — | — |
| 73 | 7,5 | Фонарь освещения номерного знака |
| 74 | 15 | стоп-сигналы |
| 75 | 10 | Блок управления силовым агрегатом |
| 76 | — | — |
| 77 | 25 | Реле системы центрального замка |
| 78 | 15 | Очиститель заднего стекла |
| 79 | 15 | Электрическая розетка в багажнике |
| 80 | 10 | Таймер отключения освещения салона с целью экономии аккумулятора |
| 81 | 20 | Модуль электрического оборудования двери (правой задней) |
| 82 | 20 | Модуль электрического оборудования двери (левой задней) |
| 83 | 10 | Модули аудиосистемы (“Высокого класса”) — магнитола |
| 84 | 10 | Фонари заднего хода, питание электрического оборудования прицепа от замка зажигания |
| 85 | 10 | Блок электрического оборудования системы охлаждения |
| 86 | 20 | Электрообогрев передних сидений |
Для того чтобы добраться до предохранителей моделей рестайлинг, нужно повернуть против часовой стрелки два фиксатора и, сдвинув монтажный блок на себя, опустить его.
Схема расположения предохранителей в салонном блоке моделей после 2007 года выпуска (рестайлинг)
*R19 — реле топливного насоса
Назначение и описание предохранителей:
| Номера предохранителей | Сила тока, А | Защищаемые цепи |
| 100 | 10 | Электронные модули (питание от замка зажигания) |
| 101 | 20 | Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей) |
| 102 | 10 | Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления |
| 103 | 10 | Питание органов управления внешним освещением от аккумуляторной батареи |
| 104 | 10 | Система экономии электроэнергии, плафоны внутреннего освещения |
| 105 | 25 | Обогреватель заднего стекла |
| 106 | 20 | Система управления без ключа |
| 107 | 10 | Батарейное питание комбинации приборов, бортовая диагностика |
| 108 | 7,5 | Дополнительные функции комбинации приборов (аудиосистема и система навигации), магнитола |
| 109 | 20 | Прикуриватель, дополнительная электрическая розетка сзади |
| 110 | 10 | Питание переключателя системы наружного освещения в дневное время от генератора |
| 111 | 15 | Топливный насос (только варианты с бензиновым двигателем) |
| 112 | 15 | Модули аудиосистемы (питание от аккумуляторной батареи) |
| 113 | 10 | Лампы наружного освещения в дневное время (подфарники) |
| 114 | 10 | Питание комбинации приборов от генератора, иммобилайзер двигателя |
| 115 | 7,5 | Питание органов управления внешним освещением от генератора |
| 116 | 20 | Противотуманные фары/ фонари |
| 117 | 7,5 | Фонарь освещения номерного знака |
| 118 | 20 | Модуль электрооборудования двери (левой задней) |
| 119 | 15 | Дополнительное гнездо питания в багажном отделении |
| 119 | 25 | Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа) |
| 120 | 20 | Модуль электрооборудования двери (правой задней) |
| 121 | 20 | обогрев передних сидений |
| 122 | 10 | Модуль подушки безопасности |
| 123 | 7,5 | Обогреватель наружных зеркал заднего вида |
| 124 | 7,5 | Задние и передние габаритные огни, стоп-сигналы (левая сторона) |
| 125 | 7,5 | Задние и передние габаритные огни, стоп-сигналы (правая сторона) |
| 126 | 20 | Система управления без ключа |
| 127 | 25 | Электрические стеклоподъемники |
| 128 | — | Не используется |
| 129 | 20 | Очиститель ветрового стекла |
| 130 | — | Не используется |
| 131 | 15 | Очиститель заднего стекла |
| 132 | 15 | Стоп-сигналы |
| 133 | 25 | Реле центральной системы блокировки, модуль двери пассажира |
| 134 | 20 | Система централизованной блокировки замков, модуль электрооборудования двери водителя |
| 135 | 20 | Подсветка при движении в светлое время |
| 136 | 15 | Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя |
| 137 | 10 | Динамик включения аварийного батарейного питания |
| 138 | 10 | Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия |
| 139 | 10 | Дальний свет фар, правая сторона |
| 140 | 10 | Дальний свет фар, левая сторона |
| 141 | 10 | Фонарь заднего хода, зеркала заднего вида с электроприводом |
| 142 | 15 | Ближний свет фар (правая сторона) |
| 143 | 15 | Ближний свет фар (левая сторона) |
Главное реле расположено в монтажном блоке моторного отсека.
*Реле R6 — реле системы управления двигателем.
**Предохранителя багажника или замка открывания багажного отсека у автомобилей Ford Focus 2 нет.
Расположение электронных компонентов в салоне и моторном отсеке Ford Focus 2.
Расшифровка:
| 1 | Электронным блок управления кондиционером |
| 2 | Датчик температуры воздуха подаваемого из вентиляционной решетки приборной панели |
| 3 | Датчик удара (SRS) |
| 4 | Датчик удара SRS, со стороны водителя |
| 5 | Датчик удара SRS, со стороны пассажира |
| 6 | Звуковой сигнал противоугонной системы |
| 7 | Датчик солнечного света |
| 8 | Дополнительный отопитель-электрический |
| 9 | Дополнительный отопитель-топливный |
| 10 | Аккумуляторная батарея |
| 11 | Диагностический разъем (DLC) |
| 12 | Блок управления электрооборудованием двери водителя-в двери |
| 13 | Блок управления электрооборудованием левой задней двери-в двери |
| 14 | Блок управления электрооборудованием двери пассажира-в двери |
| 15 | Блок управления электрооборудованием правой задней двери- в двери |
| 16 | Блок управления электродвигателем вентилятора системы охлаждения |
| 17 | Блок управления подачей присадки |
| 18 | Блок предохранителей/реле, моторный отсек |
| 19 | Блок предохранителей/реле приборная панель |
| 20 | Резистор электродвигателя вентилятора отопителя-около электродвигателя вентилятора отопителя |
| 21 | Звуковой сигнал |
| 22 | Кольцевая антенна иммобилайзера |
| 23 | Реле указателей поворота -в переключателе указателей поворота |
| 24 | Инерционный выключатель отсечки подачи топлива |
| 25 | Блок управления системы keylessentry |
| 26 | Блок управления освещением |
| 27 | Многофункциональный блок управления-в блоке предохранителей/реле приборной панели-функции: Система кондиционирования, противоугонная система, дополнительный обогреватель-электрический, центральный замок, обогреватель лобового стекла, лампы освещения салона, очиститель/омыватель лобового стекла |
| 28 | Блок управления навигационной системой |
| 29 | Блок управления системой парковки |
| 30 | Блок управления стояночным тормозом |
| 31 | Электронный блок управления SRS |
| 32 | Э/м клапан замка рулевой колонки |
| 33 | Датчик положения рулевого колеса |
| 34 | Электронный блок управления КПП |
| 35 | Датчик дождя (очиститель лобового стекла) |
Снятие и установка блока предохранителей Ford Focus 2.
Расположение и электросхема
Пинцет для замены (могут быть разных типов)
У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй — под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.
Схема подкапотного блока
| № | Ампер | Назначение предохранителя |
| 1 | 40 | Вентилятор охлаждения мотора |
| 2 | 80 | Рулевое управление |
| 3 | 60 | ВБП № 1 |
| 4 | 60 | ВБП № 1 |
| 5 | 80 | Дополнительный обогреватель |
| 6 | 60 | Свечи обогрева (лишь для авто с дизельными моторами) |
| 7 | 30 | Противоблокировочная система, насос системы динамической стабилизации |
| 8 | 20 | Противоблокировочная система, клапаны системы динамической стабилизации |
| 9 | 20 | Узел управления двигателем |
| 10 | 30 | Вентилятор климатроника |
| 11 | 20 | Выключатель стартера и других приборов |
| 12 | 40 | Электрореле зажигания |
| 13 | 20 | Электрообмотка стартера |
| 14 | 40 | Обогрев правой стороны переднего стекла |
| 15 | 30 | Реле вентилятора |
| 16 | 40 | Обогрев левой стороны переднего стекла |
| 17 | 30 | Убирающаяся крыша |
| 18 | 30 | Усилитель мощности |
| 19 | 10 | Система ABS |
| 20 | 15 | Звуковой сигнал |
| 21 | 20 | Дополнительный нагреватель |
| 22 | 10 | Усилитель руля |
| 23 | 30 | Система омывания фар |
| 24 | 15 | Дополнительный обогреватель (для дизелей) |
| 25 | 10 | Зажигание |
| 26 | 15 | АКП |
| 27 | 10 | Муфта кондиционирования — компрессор |
| 28 | 10 | Свеча накаливания (лишь для авто с дизелем) |
| 29 | 10 | Раздельный климатроник |
| 30 | 30 | АКП |
| 31 | 10 | Зарядка аккумулятора |
| 32 | 10 | АКП |
| 33 | 10 | Кислородные датчики (лишь для авто с моторами работающими на бензине) |
| 34 | 10 | Клапан охлаждения воздуха (для дизелей) |
Схема блока, расположенного в салоне
| № | Ампер | Назначение предохранителя |
| 100 | 10 | Электромодули |
| 101 | 20 | Управления люком, откидной крышей, сидений |
| 102 | 10 | Отопитель, руль, фильтр, ДУ |
| 103 | 10 | Управления наружным освещением от аккумулятора |
| 104 | 10 | Электроэкономия |
| 105 | 25 | Обогрев стекла сзади |
| 106 | 20 | Управления без ключа |
| 107 | 10 | Питание приборов от батареи, бортдиагностика |
| 108 | 7,5 | Аудиосистема и навигация |
| 109 | 20 | Прикуриватель, электророзетка |
| 110 | 10 | Переключатель наружного освещения днем |
| 111 | 15 | Бензонасос |
| 112 | 15 | Аудиосистема (питание от аккумулятора) |
| 113 | 10 | Подфарники |
| 114 | 10 | Иммобилайзер |
| 115 | 7,5 | Внешний свет от генератора |
| 116 | 20 | Противотуманки |
| 117 | 7,5 | Освещения номера авто |
| 118 | 20 | Электрическое оборудования задней левой двери |
| 119 | 15 | Электропитание багажного отделения |
| 119 | 25 | Электропитание багажного отделения (авто с системой буксировки прицепа) |
| 120 | 20 | Электрическое оборудования задней правой двери |
| 121 | 20 | Подогрев сидений передние |
| 122 | 10 | Подушки безопасности |
| 123 | 7,5 | Электрический обогрев зеркал |
| 124 | 7,5 | Габариты, стопы (левая сторона) |
| 125 | 7,5 | Габариты, стопы (правая сторона) |
| 126 | 20 | Управление без ключа |
| 127 | 25 | Электростеклоподъемники |
| 128 | Не применяется | |
| 129 | 20 | Очиститель переднего стекла |
| 130 | Не применяется | |
| 131 | 15 | Очиститель заднего стекла |
| 132 | 25 | Стопы |
| 133 | 20 | Блокировка системы |
| 134 | 20 | Централизованная блокировка замков |
| 135 | 20 | Подсветка во время движения в дневное время |
| 136 | 15 | Насос омывателя стекол |
| 137 | 10 | Включения аварийного питания |
| 138 | 10 | Управление двигателем, акселератором, АКПП |
| 139 | 10 | Левый дальний свет |
| 140 | 10 | Правый дальний свет |
| 141 | 10 | Фонарь заднего хода |
| 142 | 15 | Левый ближний свет |
| 143 | 15 | Правый ближний свет |
Инструкция по снятию и замене БП своими руками
Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.
Инструменты и материалы
Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.
Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.
Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.
Этапы
Процесс снятия и замены ПП несложный и отличается расположением БП.
Если он расположен под капотом, то выполняются следующие действия:
- Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
- Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
- С внутренней стороны крышки есть пинцет и схема расположения ПП.
- С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
- Далее закрывается крышка блока и капот.
Фотогалерея
Фото 1. Расположение БП в подкапотном отсеке Фото 2. Расположение БП в салоне
Для замены ПП в салонном БП необходимо выполнить следующие шаги:
- Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
- Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
- Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
- Замена ПП делается аналогично, как и в БП под капотом.
Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.
Видео «Замена электропредохранителей»
В этом видео продемонстрировано, как быстро и просто добраться до предохранителей на Ford Focus 2 и провести их замену.
Видео «Этапы замены ПП прикуривателя»
В этом ролике демонстрируется пошаговая замена предохранителя прикуривателя Форд Фокус 2, видео демонстрирует пошагово (автор видео — Самостоятельный ремонт автомобилей).
| Номер предохранителя/ реле (сила тока) | Цвет предохранителя | Назначение предохранителя/реле | Ампераж, ток А |
| 37 | Красный | Дальний сеет левой фары | 10 |
| 38 | Красный | Дальний свет правой фары | 10 |
| 39 | Желтый | Прикуриватель | 20 |
| 40 | Желтый | Электропривод вентиляционного люка крыши* | 20 |
| 41 | Желтый | Модуль электрооборудования двери переднего пассажира | 7,5 |
| 42 | Коричневый | Злектрообогрев зеркал | 7,5 |
| 43 | Красный | Электронные модули (питание от аккумуляторной батареи) | 10 |
| 44 | Красный | Разьем шины передачи данных | 10 |
| 45 | Красный | Наружное освещение дня движения в дневное время (стояночные огни) | 10 |
| 46 | Красный | Панель приборов (питание от аккумуляторной батареи), центральный блок предохранителей | 10 |
| 47 | Синий | Стеклоомыватель, электрообогрев жиклеров стеклоомывателя | 15 |
| 48 | Желтый | Ближний свет фар, наружное освещение для движения в дневное время | 20 |
| 49 | Синий | Выключатель освещения (питание от аккумуляторной батареи) | 15 |
| 50 | Желтый | Стеклоочиститель ветрового окна | 20 |
| 51 | Синий | Топливный насос | 15 |
| 52 | Серый | Электрообогрев заднего стекла | 25 |
| 53 | Коричневый | Стояночные и габаритные огни левого борта | 7,5 |
| 54 | Коричневый | Стояночные и габаритные огни правого борта | 7,5 |
| 55 | Желтый | Система центральной блокировки замков, модуль электрооборудования двери водителя | 20 |
| 56 | Желтый | Система Key Free | 20 |
| 57 | Красный | Датчик степени разряда аккумуляторной батареи | 10 |
| 58 | Синий | Модули аудиосистемы (питание от аккумуляторной батареи) | 15 |
| 59 | Серый | Модуль управления электрооборудованием прицепа*, электрическая розетка в багажном отделении* | 25 |
| 60 | Синий | Ближний свет правой фары | 15 |
| 61 | Синий | Ближний свет левой фары | 15 |
| 62 | Желтый | Электропривод регулировок сиденья водителя | 20 |
| 63 | Серый | Электропривод стеклоподьемников | 25 |
| 64 | Не используется | ||
| 65 | Красный | ЭБУ подушек безопасности | 10 |
| 66 | Коричневый | Выключатель освещения (питание от выключателя зажигания) | 7,5 |
| 67 | Красный | Панель приборов (питание от выключателя зажигания), иммобилизатор | 10 |
| 68 | Коричневый | Дополнительные элементы панели приборов | 7,5 |
| 69 | Желтый | Противотуманные фары | 20 |
| 70 | Красный | Электронные модули (питание от замка зажигания) | 10 |
| 71 | Красный | Наружное освещение для движения в дневное время | 10 |
| 72 | Не используется | ||
| 73 | Коричневый | Фонари освещения номерного знака | 7,5 |
| 74 | Синий | Стоп-сигналы | 15 |
| 75 | Красный | Электронный блок управления двигателем | 10 |
| 76 | Не используется | ||
| 77 | Серый | Реле системы центральной блокировки замков | 25 |
| 78 | Синий | Стеклоочиститель двери задка | 15 |
| 79 | Синий | Электропривод складывания зеркал | 15 |
| 80 | Красный | Таймер автоматического отключения освещения салона | 10 |
| 81 | Желтый | Модуль электрооборудования правой задней двери | 20 |
| 82 | Желтый | Модуль электрооборудования левой задней двери | 20 |
| 83 | Красный | Модули аудиосистемы | 10 |
| 84 | Красный | Фонари заднего хода, питание электрооборудования прицепа от выключателя (замка) зажигания | 10 |
| 85 | Не используется | ||
| 86 | Желтый | Электрообогрев передних сидений | 20 |
| К1 | Реле обогрева заднего стекла (стекла двери задка) и наружных зеркал заднего вида | ||
| К4 | Реле топливного насоса | ||
Форд фокус 2 не работает прикуриватель предохранитель. Меняем предохранитель прикуривателя своими руками
На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена — достаточно простое дело.
Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.
[ Скрыть ]
Расположение и электросхема
У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй — под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.
Схема подкапотного блока
| № | Ампер | Назначение предохранителя |
| 1 | 40 | Вентилятор охлаждения мотора |
| 2 | 80 | Рулевое управление |
| 3 | 60 | ВБП № 1 |
| 4 | 60 | ВБП № 1 |
| 5 | 80 | Дополнительный обогреватель |
| 6 | 60 | Свечи обогрева (лишь для авто с дизельными моторами) |
| 7 | 30 | Противоблокировочная система, насос системы динамической стабилизации |
| 8 | 20 | Противоблокировочная система, клапаны системы динамической стабилизации |
| 9 | 20 | Узел управления двигателем |
| 10 | 30 | Вентилятор климатроника |
| 11 | 20 | Выключатель стартера и других приборов |
| 12 | 40 | Электрореле зажигания |
| 13 | 20 | Электрообмотка стартера |
| 14 | 40 | Обогрев правой стороны переднего стекла |
| 15 | 30 | Реле вентилятора |
| 16 | 40 | Обогрев левой стороны переднего стекла |
| 17 | 30 | Убирающаяся крыша |
| 18 | 30 | Усилитель мощности |
| 19 | 10 | Система ABS |
| 20 | 15 | Звуковой сигнал |
| 21 | 20 | Дополнительный нагреватель |
| 22 | 10 | Усилитель руля |
| 23 | 30 | Система омывания фар |
| 24 | 15 | Дополнительный обогреватель (для дизелей) |
| 25 | 10 | Зажигание |
| 26 | 15 | АКП |
| 27 | 10 | Муфта кондиционирования — компрессор |
| 28 | 10 | (лишь для авто с дизелем) |
| 29 | 10 | Раздельный климатроник |
| 30 | 30 | АКП |
| 31 | 10 | Зарядка аккумулятора |
| 32 | 10 | АКП |
| 33 | 10 | Кислородные датчики (лишь для авто с моторами работающими на бензине) |
| 34 | 10 | Клапан охлаждения воздуха (для дизелей) |
Схема блока, расположенного в салоне
| № | Ампер | Назначение предохранителя |
| 100 | 10 | Электромодули |
| 101 | 20 | Управления люком, откидной крышей, сидений |
| 102 | 10 | Отопитель, руль, фильтр, ДУ |
| 103 | 10 | Управления наружным освещением от аккумулятора |
| 104 | 10 | Электроэкономия |
| 105 | 25 | Обогрев стекла сзади |
| 106 | 20 | Управления без ключа |
| 107 | 10 | Питание приборов от батареи, бортдиагностика |
| 108 | 7,5 | Аудиосистема и навигация |
| 109 | 20 | Прикуриватель, электророзетка |
| 110 | 10 | Переключатель наружного освещения днем |
| 111 | 15 | Бензонасос |
| 112 | 15 | Аудиосистема (питание от аккумулятора) |
| 113 | 10 | Подфарники |
| 114 | 10 | Иммобилайзер |
| 115 | 7,5 | Внешний свет от генератора |
| 116 | 20 | Противотуманки |
| 117 | 7,5 | Освещения номера авто |
| 118 | 20 | Электрическое оборудования задней левой двери |
| 119 | 15 | Электропитание багажного отделения |
| 119 | 25 | Электропитание багажного отделения (авто с системой буксировки прицепа) |
| 120 | 20 | Электрическое оборудования задней правой двери |
| 121 | 20 | передние |
| 122 | 10 | Подушки безопасности |
| 123 | 7,5 | Электрический обогрев зеркал |
| 124 | 7,5 | Габариты, стопы (левая сторона) |
| 125 | 7,5 | Габариты, стопы (правая сторона) |
| 126 | 20 | Управление без ключа |
| 127 | 25 | Электростеклоподъемники |
| 128 | Не применяется | |
| 129 | 20 | Очиститель переднего стекла |
| 130 | Не применяется | |
| 131 | 15 | Очиститель заднего стекла |
| 132 | 25 | Стопы |
| 133 | 20 | Блокировка системы |
| 134 | 20 | Централизованная блокировка замков |
| 135 | 20 | Подсветка во время движения в дневное время |
| 136 | 15 | Насос омывателя стекол |
| 137 | 10 | Включения аварийного питания |
| 138 | 10 | Управление двигателем, акселератором, АКПП |
| 139 | 10 | Левый дальний свет |
| 140 | 10 | Правый дальний свет |
| 141 | 10 | Фонарь заднего хода |
| 142 | 15 | Левый ближний свет |
| 143 | 15 | Правый ближний свет |
Процесс снятия и замены
Замена предохранителя — простой процесс, и инструменты здесь практически не нужны.
Что понадобиться
- пинцет;
- плоская отвертка;
- новый предохранитель.
В подкапотном пространстве
Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте — справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.
Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.
Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.
Под бардачком
Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.
Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.
При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.
Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.
Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть – это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем – проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.
Где искать предохранитель прикуривателя
Комплект предохранителей. Лучше использовать такие.
На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.
В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.
Рестайл и дорестайл
В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному :
- в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А ;
- такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.
Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:
Схема дорестайла
А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:
Замена предохранителя на Форд Фокус 2
Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:
Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!
В этой заметке написано, где находятся предохранители в автомобиле Форд Фокус 2, схема и номера предохранителей. Какие используются предохранители.
В автомобиле Форд Фокус 2 (дорестайл) устанавливаются плоские штекерные предохранители среднего размера, также такие предохранители называют ножевые. Рис.1 Автомобильные предохранители среднего размера
На торце предохранителя можно видеть число, соответствующее максимальному току, который может течь через предохранитель (номинал предохранителя).
Также, номинал предохранителя можно определить по цвету изолятора:
1A – чёрный
2A – серый
3A – фиолетовый
4A – розовый
5A – оранжевый-жёлтый
7,5A – коричневый
10A – красный
15A – голубой
20A – жёлтый
25A – белый
30A – зелёный
35A – светло-фиолетовый
40A – оранжевый
60A – голубой
70A – коричневый
80A – светло-жёлтый
100A – сиреневый
Превышение током номинала предохранителя вызывает сгорание (расплавления) металлической пластины расположенной внутри предохранителя. Сгоревший предохранитель размыкает электрическую цепь, в которой он установлен. Это предохраняет электрические приборы от выхода из строя, а машину от возгорания. Рис.2 Рабочий предохранитель и сгоревший
В автомобиле Форд Фокус 2 (дорестайл) предохранители находятся в двух колодках, одна из которых располагается под капотом автомобиля, а другая под приборной панелью со стороны пассажирского места (под отсеком для перчаток, именуемым в народе “бардачком”).
Блок предохранителей, расположенный в подкапотном пространстве находится с левой стороны, недалеко от аккумуляторной батареи.
Открывать крышку блока предохранителей удобно с помощью небольшой плоской отвертки, которую нужно вставить в замок крышки и слегка наклонить в сторону радиатора автомобиля. После чего снимать крышку. Рис.3 Отвертка вставлена в замок крышки
На крышке с внутренней стороны хранится пинцет, который применятся для извлечения и замены предохранителей. В блоке предохранителей под “бардачком” такого пинцета нет! Рис.4 Приспособа для извлечения предохранителей
Схема предохранителей в блоке, который установлен в подкапотном пространстве показана на фотографии. Эта схема соответствует машинам Форд Фокус 2 выпуска до конца 2007 года, то есть Форд Фокус 2 дорестайл. Рис.5 Схема предохранителей в подкапотном пространстве Форд Фокус 2 Рис.6 Номера предохранителей в подкапотном пространстве Форд Фокус 2
В салоне автомобиля блок предохранителей подвешен под перчаточным отсеком и крепится двумя замками похожими на саморезы.
Замки нужно повернуть против часовой стрелки, после чего передняя часть блока откидывается вниз. Блок можно чуть приподнять
и выдвинуть назад, тогда он откинется шире и доступ к предохранителям будет удобнее.
Рис.7 Расположение предохранителей в салоне Форд Фокус 2
Номера предохранителей нанесены на колодку. На фотографии их плохо видно. На схеме они расположены так:
Рис.8 Схема блока предохранителей расположенного в салоне Форд Фокус 2
В таблице ниже показано соответствие номеров предохранителей их номиналам, а также электрическим цепям, в которых они установлены.
| № | A | Цепь | № | A | Цепь |
|---|---|---|---|---|---|
| 37 | 10 | Дальний свет фар, левая сторона | 62 | 20 | Электропривод регулировки сиденья водителя |
| 38 | 10 | Дальний свет фар, правая сторона | 63 | 25 | Электропривод стеклоподъемников |
| 39 | 20 | Прикуриватель, задняя электрическая розетка | 64 | – | Не используется |
| 40 | 20 | Электропривод вентиляционного люка | 65 | 10 | Модуль подушек безопасности |
| 41 | 20 | Модуль электрооборудования двери переднего пассажира | 66 | 7,5 | Выключатель освещения (питание от замка зажигания) |
| 42 | 7,5 | Электрообогреватель зеркал | 67 | 10 | Панель приборов (питание от замка зажигания), иммобилайзер двигателя |
| 43 | 10 | Электронные модули (питание от аккумуляторной батареи) | 68 | 7,5 | Дополнительные элементы на панели приборов |
| 44 | 10 | Колодка канала информационной связи | 69 | 20 | Противотуманные фары/фонари |
| 45 | 10 | Наружное освещение для движения в дневное время (стояночные фонари) | 70 | 10 | Электронные модули (питание от замка зажигания) |
| 46 | 10 | Панель приборов (питание от аккумулятора), центральный блок плавк. предохранителей | 71 | 10 | Наружное освещение для движения в дневное время |
| 47 | 15 | Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя | 72 | – | Не используется |
| 48 | 20 | Фары ближнего света, наружное освещение для движения в дневное время | 73 | 7,5 | Фонарь освещения гос. регистрационного знака |
| 49 | 15 | Выключатель освещения (питание от аккумуляторной батареи) | 74 | 15 | Фонари стоп-сигналов |
| 50 | 20 | Очиститель ветрового стекла | 75 | 10 | Блок управления силовым агрегатом |
| 51 | 15 | Топливный насос | 76 | – | Не используется |
| 52 | 25 | Электрообогреватель заднего стекла | 77 | 25 | Реле системы централизованной блокировки замков |
| 53 | 7,5 | Стояночные/габаритные фонари, левая сторона кузова | 78 | 15 | Очиститель заднего стекла |
| 54 | 7,5 | Стояночные/габаритные фонари, правая сторона кузова | 79 | 15 | Электрическая розетка в багажном отделении |
| 55 | 20 | Система централизованной блокировки замков, модуль электрооборудования двери водителя | 80 | 10 | Таймер отключения освещения салона с целью экономии аккумулятора |
| 56 | 20 | Система Кеу Егее | 81 | 20 | Модуль электрооборудования двери (правой задней) |
| 57 | 10 | Электропривод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи | 82 | 20 | Модуль электрооборудования двери (левой задней) |
| 58 | 15 | Модули аудиосистемы (питание от аккумуляторной батареи) | 83 | 10 | Модули аудиосистемы (“Высокого класса”) |
| 59 | 20 | Модуль управления электрооборудованием буксируемого прицепа | 84 | 10 | Фонари задн. хода, питание эл/оборудования прицепа от замка зажигания |
| 60 | 15 | Ближний свет фар (правая сторона) | 85 | 10 | Блок электрооборудования системы охлаждения |
| 61 | 15 | Ближний свет фар (левая сторона) | 86 | 20 | Электрообогрев передних сидений |
Прикуриватель как таковой долгое время служил в автомобилях исключительно своей прямой задаче – облегчал жизнь курящим автолюбителям: за рулём пользоваться, например, спичками, мягко говоря, неудобно. С недавних пор этого помощника используют, чтобы питать и подзаряжать море нештатной автомобильной электроники – видеорегистраторы, навигаторы, смартфоны, планшеты, насосы для подкачки колёс, даже портативные холодильники, всё и не перечислишь.
Почему «горит» прикуриватель Форд Фокус
И, естественно, если питающее всё это добро устройство сломается, это доставит определённые неприятности – например, севший смартфон может здорово осложнить жизнь автомобилиста. Водители часто включают и заряжают в машине всевозможные китайские подделки с неизвестными параметрами сети, неудивительно, что в автомобилях часто перегорает предохранитель прикуривателя, поэтому каждому автовладельцу пригодится информация о его замене.
Где находится предохранитель прикуривателя
Предохранители защищают электрику автомобиля от коротких замыканий путём размыкания цепи, в которую они включены, при превышении нагрузки. В подавляющем большинстве автомобилей расположены в двух или более блоках – один под капотом, второй в салоне авто (в районе передней панели, очень часто под бардачком). Предохранитель прикуривателя как правило, находится в салонном блоке. Найти нужный из множества обычно не составляет труда – на крышке блока есть маркировка, какой номер за что отвечает. также можно обратиться к инструкции.
Рассмотрим два нетипичных примера расположения:
- БМВ 5-й серии в кузове E39 – предохранитель прикуривателя находится в дополнительном блоке, в багажном отделении, имеет номер 52 и номинал 30 Ампер.
- ВАЗ-2108, -09 и -99 – предохранитель прикуривателя находится в основном блоке, в моторном отсеке, имеет номер F4 и номинал 20 Ампер.
Из личного опыта: как-то, пытаясь подкачать колесо, обнаружил, что недавно купленный супердешёвый электрический насос от прикуривателя не работает. Подумал про ненадёжную китайскую технику, накачал привычным ножным, а потом, пытаясь зарядить телефон, обнаружил, что не работает прикуриватель, видимо, от китайской техники сразу же перегорел предохранитель. Поменял его, на Форд Фокус-2 он находится в салонном блоке под бардачком, а насос потом купил другой, нормальный.
Какого цвета и на сколько Ампер должен быть, чтобы заменить
Для прикуривателей обычно используются предохранители достаточно большого номинала – на 20 Ампер (жёлтого цвета) и 30 Ампер (зелёного цвета). Как выглядит неисправный предохранитель.
Как поменять на Форд Фокус
Процесс замены неисправного предохранителя совсем несложен – берете его специальными щипцами (есть в блоке предохранителей, обычно закреплены на его крышке), вынимаете старый, вставляете на его место исправный. Ход работ на примере очень распространённого автомобиля Форд Фокус показан на видео ниже.
Замена предохранителя – одна из самых простых операций, которую должен без труда уметь выполнить каждый водитель, это умение обязательно пригодится на практике.
Посмотрите интересное видео по этой теме
Большинство цепей питания электрооборудования автомобиля Форд Фокус защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.
Блоки предохранителей для Форд фокус 2 и 2 рестайлинг различны и соответсвенно для каждого из них будет приведена своя фотография с расположением установленных в них предохранителей, их номиналом и назначением.
Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2
Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 1.
Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2
*При их наличии.
Рис. 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве Ford focus 2
Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 2), крышка монтажного блока снята). В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве Ford focus 2
*При их наличии.
1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа…
2. …и опустите монтажный блок вниз.
3. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.
4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.
Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.
5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.
6. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.
На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.
8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.
9. Установите детали в порядке, обратном снятию.
Форд Фокус 2 (рестайлинг) расположение и обозначение предохранителей
Форд Фокус 2 (рестайлинг) получил другой блок соединений и предохранителей, а именно такой, какой показан на рисунке ниже…
Форд Фокус 2какой предохранитель отвечает. Наиболее частые проблемы с электрооборудованием
Ford Focus 2 – одна из самых популярных иномарок, производимых в России. Этот автомобиль очень надежен и соответствует всем мировым стандартам. Но, несмотря на это, у владельцев Фокусов рано или поздно возникают проблемы с электрооборудованием. Особенно это актуально для новых владельцев подержанных автомобилей. Самым первым признаком проблем с электроприборами является выход из строя предохранителей (РР) или размыкающих элементов (реле).
Предохранители, которые используются в Форд Фокус 2, называются «ножевыми» предохранителями, они плоские, среднего размера, вставные, то есть состоят из двух штекерных контактов с плавкой перемычкой в пластиковом корпусе разного цвета. . Сверху корпуса проштампован рейтинг – сила тока, при превышении деталь сгорает (плавится перемычка). Основная функция – разомкнуть электрическую цепь, чтобы предотвратить повреждение электрооборудования и возможное возгорание машины … Для самых мощных потребителей тока реле играют защитную роль.
Обычно по стандарту предохранители бывают 17 цветов, а оттенки могут отличаться. Для Ford Focus для обозначения этих деталей используются следующие цвета:
Расположение разъемов, реле и предохранителей отличается в автомобилях выпуска с 2005 по 2007 год (номер детали начинается с 37), а также в 2007 году и после рестайлинга в 2008 г. до окончания производства данной модели в 2010 г. (нумерация от 100).
В постстайлинговых Фокусах, выпущенных в РФ, есть четыре варианта расположения элементов безопасности и реле.Версии B, C, D, E (F, J) зависят от комплектации автомобиля. Уточнение, какая модель агрегата производится по последним буквам серийного номера. Например, 7М5Т-14А073-ДГ относится к модификации D.
Расположение
Под капотом, если стоять лицом к двигателю, то справа сбоку находятся ПП и реле для силового агрегата и других узлов, расположенных в моторный отсек (большой ток). В салоне – предохранители и размыкающие элементы монтажного блока (слаботочные) расположены под бардачком.Сборка крепится к корпусу двумя защелками с поворотным механизмом. Обтянут обивкой, удерживаемой двумя пуговицами.
Работа с блоком предохранителей под капотом
- Поднимаем капот.
- Открываем крышку. Это можно сделать, потянув за рычаг на задней стороне корпуса узла печатной платы. Не работает? Возьмите плоскую отвертку среднего размера и вставьте ее в замок крышки. Слегка наклоните отвертку, и крышка поднимется. Снимаем это.
- С внутренней стороны крышки в пазах закреплен специальный пинцет.Им очень удобно снимать предохранители. Использование плоскогубцев может повредить корпус, если надавить на него слишком сильно. Обратите внимание, пинцет находится только в ящике рядом с блоком питания. На крышке также есть прорези для запасных предохранителей и схематическое графическое изображение расположения предохранителей и реле.
- Проверяем схему и пинцетом убираем сгоревший элемент, после чего вставляем новый.
- Проверяем работу прибора и закрываем коробку, предварительно поместив пинцет в гнездо.
Работа с блоком предохранителей в салоне
Наиболее частые проблемы с электрикой:
Кондиционер не включается.
- Данный блок в FordFocus 2 включается только при температуре окружающей среды не ниже +5. Прежде всего, убедитесь, что в системе достаточно фреона. За это отвечает специальный датчик давления. Если давление достаточное, он передает сигнал в блок управления электронным блоком, и отключающий элемент муфты компрессора кондиционера переключается.
- Если при включении кондиционера вы слышите щелчок срабатывания сцепления и двигатель не увеличивает обороты, то необходимо убедиться, что шкив вала компрессора вращается.
- Если шкив неподвижен, откройте блок возле двигателя, посмотрите на предохранитель F27 (10А) на крышке и проверьте его состояние. Этот PP отвечает за подачу тока на муфту. Напоминаем, что маркировка и цвет корпуса различаются в зависимости от года выпуска Ford Focus 2 и варианта сборки предохранителей.
- Если замена предохранителя не требуется, то проверьте F35 (10 А), который отвечает за подачу питания на реле компрессора кондиционера.
- Если здесь все в порядке, уточняем где находится и диагностируем реле компрессора. Убедиться в исправности этого элемента можно, только заменив его.
- Последний вариант – убедиться в исправности шлангов и проводки, особенно проводов, идущих к муфте, где чаще всего происходит обрыв.
Пропал гудок (гудок)
- Проверьте F20 (15 А) в узле под капотом.
- Если он не поврежден, попробуйте набрать гудок. Для этого снимаем решетку радиатора и подсоединяем ее к контактам звукового сигнала 12 В. Проще всего это сделать от аккумулятора. Нет звука – замена.
- Если клаксон работает, значит обрыв проводки или необходимо почистить контакты клаксона на руле.
Блок питания панели приборов
Пропадает обогрев заднего стекла
- Чаще всего возможен обрыв нити накала на стекле.Внимательно осмотрите и при необходимости заклейте разрыв клеем и серебром или, в крайнем случае, замените резьбу.
- Проверка F52 (25A). Расположение: блок ПП в салоне.
- Вызываем проводку, зачищаем контакты переключателя.
Важно! Если при замене предохранителя он снова быстро перегорит, следует прозвонить всю цепь питания этого устройства.
Самым простым и распространенным методом проверки предохранителей является их замена. Неисправные предохранители иногда визуально не отличаются от исправных, их даже может отозвать тестер.
Если перестал работать прикуриватель Ford Focus второго поколения, то, скорее всего, виноваты мы сами. Гнездо прикуривателя часто используется не по назначению. и самое безобидное, что можно в него воткнуть, – это китайское зарядное устройство для мобильного телефона. В лучшем случае это просто закоротит контакты и предохранитель перегорит. В худшем случае загорится проводка или сам блок зарядки телефона. Не будем говорить о грустном, давайте лучше разберемся, где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.
Комплект предохранителей. Лучше использовать эти.
Во всех версиях Ford Focus второго поколения предохранитель прикуривателя находится в монтажном блоке салона, но его расположение и функции отличаются в автомобилях до 2007 года и после 2008 года.
В рестайлинговом Фокусе этот предохранитель отвечает не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Поэтому, если на рестайлинговом Фокусе не работают и прикуриватель, и задняя розетка, предохранитель гарантированно перегорит.Если только прикуриватель, причину надо искать либо в цепи, либо в гнезде прикуривателя.
Рестайл и дорестайл
В обеих версиях Фокуса второго поколения наш предохранитель расположен только в монтажном блоке салона, но расположен и пронумерован по схеме по-разному :
- В достайлинговых машинах ему присвоили номер 39, а его номинал 20А ;
- тот же Предохранитель на 20 ампер в рестайлинговых автомобилях устанавливается под номером 109 в том же монтажном блоке кабины.
Вот схема расположения предохранителей в Фокусах до 2007 г .:
Схема Dorestyle
А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых уловок:
Замена предохранителя на Форд Фокус 2
Монтажный блок салона находится прямо под перчаточным ящиком и его вытаскивание занимает две минуты. Мы делаем это:
- Откручиваем два винта под передней панелью в районе бардачка.
Вот до славы извращенцы американцы. Вы должны вот так спрятать монтажный блок.
- Опускаем монтажный блок на максимально возможное расстояние.
Наши предохранители где-то здесь.
- Поворачиваем защелки опорных скоб вправо и влево.
- Вытягиваем монтажный блок на себя.
- Найдите предохранитель прикуривателя и выньте его пластиковым пинцетом.
Здесь все ясно, перегорел предохранитель.Только замена. багов нет.
- Устанавливаем аналогичный предохранитель номиналом 20 А, он должен быть желтого цвета. Не допускается установка вместо штатного предохранителя определенного номинала проводов, фольги, монет, скрепок и прочей ерунды.
- Собираем монтажный блок в обратной последовательности.
Но прежде чем менять предохранитель прикуривателя, нужно разобраться в причинах, по которым он перегорел. Если в прикуриватель был включен мощный прибор (компрессор, холодильник, пылесос) с потребляемым током в цепи выше номинального, то просто меняем предохранитель и стараемся не подключать к прикуривателю мощные устройства (он же лучше подключить их напрямую к клеммам АКБ).Если предохранитель перегорел по неизвестным причинам, необходимо прозвонить цепь и найти причину короткого замыкания. В противном случае замена предохранителя будет производиться ежедневно. Осторожно обращайтесь с прикуривателем, всем удачи!
Бортовая сеть – постоянного тока, от номинального напряжения 12 В. Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – корпусом и питанием. единица вагона, которая действует как второй провод.
При холостом ходу двигателя включенные потребители получают питание от аккумуляторной батареи, а после запуска двигателя – от генератора.
Генератор
Генератор :
1 – болт контактный;
2 – разъем генератора;
3 – кожух;
4 – рулевая тяга;
5 – задняя крышка;
6 – крышка передняя;
7 – шкив
При работающем генераторе аккумулятор заряжается.
Автомобиль укомплектован стартерным аккумулятором на 60 Ач.
Генератор представляет собой синхронную электрическую машину переменного тока со встроенным выпрямительным блоком и регулятором напряжения.
Шкив генератора приводится поликлиновым ремнем от шкива привода вспомогательных агрегатов.
Крышки статора и генератора стянуты четырьмя шпильками. Вал ротора вращается в шарикоподшипниках, установленных в крышках генератора. Подшипники герметичны и смазываются на весь срок службы генератора. Задний подшипник запрессован на вал ротора, в задней крышке он установлен в пластиковой втулке. Передний подшипник установлен в передней крышке и закрыт прижимной пластиной, подшипник скользит по валу ротора.
Трехфазная обмотка расположена в статоре генератора. Концы фазных обмоток припаяны к выводам выпрямительного блока, который состоит из шести кремниевых диодов (ламп) – трех «положительных» и трех «отрицательных», запрессованных в два подковообразных алюминиевых пластинодержателя в соответствии с полярность (положительная и отрицательная на разных пластинах). Выпрямительный блок закреплен на задней крышке генератора.
Обмотка возбуждения расположена на роторе генератора, а ее выводы припаяны к двум медным контактным кольцам на валу ротора.Питание на обмотку возбуждения подается через две щетки, которые установлены в щеткодержателе.
Щеткодержатель конструктивно совмещен с регулятором напряжения и закреплен на задней крышке генератора (под пластиковым кожухом).
Регулятор напряжения представляет собой неразборный блок; в случае выхода из строя заменяется в сборе с щеткодержателем.
«Минус» АКБ должен всегда подключаться к «массе» автомобиля, а плюс – к выходу генератора.Обратное подключение приведет к пробою диодов выпрямительного блока генератора.
Когда генератор работает. не делайте этого. отсоедините аккумулятор, так как возникающие скачки напряжения могут повредить электронные компоненты схемы.
Стартер
Стартер :
1 – тяговое реле;
2 – передняя крышка;
3 – стяжной болт;
4 – корпус;
5 – задняя крышка;
6 – управляющий выход тягового реле;
7 – болты контактные
Стартер – электродвигатель постоянного тока четырехщеточный с возбуждением от постоянных магнитов, с планетарной передачей, муфтой свободного хода и двухобмоточным тяговым реле.
К стальному корпусу стартера прикреплены постоянные магниты. Корпус стартера и крышки стягиваются двумя болтами. Вал якоря вращается в подшипниках скольжения. Крутящий момент от вала якоря передается на ведущий вал через планетарный редуктор, состоящий из центральной и коронной (с внутренним зацеплением) шестерен и трех сателлитов на водиле (ведущем валу).
На приводном валу (муфте свободного хода) установлена муфта свободного хода с ведущей шестерней. Он передает крутящий момент только в одном направлении – от стартера к двигателю, разъединяя их после запуска двигателя.Это необходимо для защиты стартера от повреждений из-за превышения скорости.
Тяговое реле используется для ввода ведущей шестерни в зацепление с коленчатым валом с зубчатым венцом маховика и подачи питания на стартер. При повороте ключа зажигания в положение III питание подается на обе обмотки тягового реле (втягивание и удержание). Якорь реле втягивается и перемещает рычаг привода, который перемещает обгонную муфту с ведущей шестерней по шлицам приводного вала, приводя шестерню в зацепление с ободом маховика.В этом случае отключается втягивающая обмотка и замыкаются контакты тягового реле, в том числе и стартер. После возврата ключа в положение II удерживающая катушка тягового реле обесточивается и якорь реле возвращается в исходное положение под действием пружины – контакты реле размыкаются и ведущая шестерня выходит из зацепления с маховиком.
Заменено неисправное тяговое реле. Неисправность привода стартера обнаруживается при осмотре после разборки стартера.
Система освещения и сигнализации
Система освещения и сигнализации состоит из двух блочных огней; противотуманные огни; боковые указатели поворота; задние фары; подсветка номерного знака; дополнительный тормозной сигнал; плафоны освещения салона и багажного отделения; звуковой сигнал, а также выключатели для всех этих потребителей.
Блок-фара :
1 – защитный кожух габаритного фонаря;
2 – защитный кожух для лампы дальнего света;
3 – винт регулировки света фар в вертикальной плоскости;
4 – защитный кожух для лампы ближнего света;
5 – винт регулировки света фар в горизонтальной плоскости;
6 – защитная крышка фонаря указателя поворота;
7 – электрический разъем
Фары комплектуются: галогенной лампой ближнего света, галогенной лампой дальнего света, габаритным огнем, лампой указателя поворота и исполнительным механизмом (мотор-редуктором) регулятора направления света фар.
Автомобиль оборудован регулировкой угла наклона фар с электромеханическим приводом, что позволяет регулировать направление световых лучей в зависимости от загруженности автомобиля. Регулятор угла наклона фар состоит из регулятора на панели приборов, мотор-редукторов, установленных в фарах, и соединительных проводов.
Фара противотуманная :
1 – регулировочный винт;
2 – лампа головного света
Некоторые автомобили оснащены противотуманными фарами, которые устанавливаются в переднем бампере… В противотуманной фаре установлена галогенная лампа, направление светового пучка которой регулируется винтом.
Боковые указатели поворота установлены в наружных зеркалах заднего вида.
На седане и хэтчбеке используются разные задние фонари.
Фонарь задний автомобиля с кузовом седан :
1 – лампа противотуманного и габаритного света;
2 – патрон лампы;
3 – лампа указателя поворота;
4 – лампа заднего хода;
5 – лампа сигнала торможения;
6 – корпус фонаря с рассеивателем в сборе
В заднем фонаре седана установлены лампы: указатель поворота, двухниточный стояночный и противотуманный свет, сигнал тормоза, фонарь заднего хода.
Расположение выступов в заднем фонаре автомобиля с кузовом хетчбэк :
1 – противотуманный и габаритный свет;
2 – указатель поворота
В заднем фонаре хэтчбека установлены лампы: указателя поворота и двухпроводного сигнала тормоза и габаритного света. Хэтчбек может быть оснащен задними фонарями, в которых вместо габаритных огней устанавливаются светодиоды. В этом случае вместо двухжильного стоп-сигнала и габаритного огня используется стоп-сигнал.
В заднем бампере хэтчбека установлены противотуманные фары (левая сторона) и фонарь заднего хода (правая сторона).
Автомобиль может быть оборудован одним или двумя звуковыми сигналами … Рога крепятся к кронштейну за передним бампером с правой стороны.
Подушки безопасности
В зависимости от комплектации автомобиль может быть оборудован подушкой безопасности водителя, подушкой безопасности переднего пассажира, боковыми подушками безопасности для водителя и переднего пассажира, а также боковыми шторками для защиты водителя, передних и задних пассажиров.
Подушка безопасности водителя расположена в рулевом колесе, подушка безопасности пассажира – в панели приборов. Боковые подушки безопасности водителя и переднего пассажира установлены в спинках передних сидений сбоку от дверей. Боковые занавески находятся в обшивке крыши со стороны двери. Блок управления подушками безопасности установлен под облицовкой туннеля пола между передними сиденьями. Этот блок также управляет преднатяжителями ремней безопасности водителя и переднего пассажира.
Для электрического подключения подушек безопасности водителя и выключателей звукового сигнала с жгутом проводов приборной панели вместо обычного скользящего контакта (во избежание искр и непреднамеренного срабатывания подушки безопасности) используется катушечное устройство со спиральным кабелем, работающее по принципу рулетки.
Барабанное устройство со спиральным тросом :
1 – корпус барабанного устройства;
2 – поводок барабанного устройства;
3 – провода с колодкой подушки безопасности;
4 – разъем для подключения колодки проводов выключателя звукового сигнала;
5 – разъем для подключения колодки жгута проводов панели приборов
Барабан крепится к разъему подрулевого переключателя. В цилиндрическом пластиковом корпусе устройства по спирали уложено несколько витков металлопластиковой ленты, являющейся проводником электричества.Один конец ленты через провода с колодками соединяется с жгутом панели приборов. Другой конец ленты подключен к подушкам безопасности и переключателям звукового сигнала. Провода барабана входят в отверстия в ступице рулевого колеса. При вращении колесо поворачивает за поводки барабан, а вместе с ним и ленту, которая расположена в цилиндрическом корпусе либо на большем, либо на меньшем радиусе.
Из среднего положения барабан может вращаться в любом направлении до упора на 3 оборота. Это предотвращает разрыв ремня при повороте рулевого колеса из нейтрального положения до остановки в каждом направлении.
Перед установкой руля необходимо установить барабан прибора в среднее положение, при этом петля ленты должна появиться в окошке, закрытом прозрачной пленкой.
Многофункциональный блок управления (электрический блок управления) установлен в монтажном блоке предохранителей и реле, расположенном в салоне автомобиля.
Блок управления центральным замком, автоматическим включением наружного освещения, включением фонарей салона, автоматическим режимом стеклоочистителя, очистителя стекла задней двери, обогревом лобового стекла, стекла задней двери и наружных зеркал, круиз-контролем и защитой аккумулятора.
Все замки дверей и крышки багажника запираются встроенными в замки электроприводами.
Электростеклоподъемники
Электростеклоподъемник передней двери :
1 – внутренняя панель двери;
2 – рычаг;
3 – зубчатый сектор;
4 – бегунок;
5 – подстаканник
Автомобиль можно оборудовать стеклоподъемниками только передних дверей или всех дверей. Снятие стеклоподъемников показано в разделе “Кузов”.
Электрические стеклоподъемники установлены на съемных внутренних дверных панелях.
Редукторный двигатель электрического стеклоподъемника :
1 – электродвигатель;
2 – картер коробки передач;
3 – шестерня
Электродвигатель стеклоподъемника состоит из червячной передачи и реверсивного электродвигателя постоянного тока. На выходном валу редуктора установлена шестерня, которая входит в зацепление с зубчатым сектором. Сектор имеет два рычага (один рычаг жестко связан с сектором), соединенных с держателем стакана через два пластиковых ползунка. При повороте зубчатого сектора поворачиваются и рычаги, поднимая или опуская стекло.
Стеклоочиститель
Стеклоочиститель :
1 – кронштейн;
2 – мотор-редуктор;
3 – кривошипно;
4 – вал щеточного рычага;
5 – тяга;
6 – валный рычаг
Стеклоочиститель установлен под обшивкой лобового стекла. Электродвигатель пылесоса трехщеточный, двухскоростной с возбуждением от постоянных магнитов. Для защиты от перегрузок в нем установлен предохранитель.
Хэтчбек и универсал оснащены очистителем стекла задней двери.Электродвигатель стеклоочистителя установлен на кронштейне под обшивкой двери.
Омыватель лобового стекла состоит из бачка с электронасосом, форсунок на капоте и соединительных шлангов. Бачок омывателя установлен под правым передним крылом. Насос омывателя на хэтчбек и универсал реверсивный, при вращении вала электродвигателя помпы в одном направлении жидкость из бачка подается на лобовое стекло, а при вращении в другом – на стекло задней двери.
Автоматические выключатели
Большинство электрических цепей защищены предохранителями. Мощные потребители (ТЭН заднего стекла, вентилятор охлаждения, муфта компрессора кондиционера и другие) подключаются через реле.
Предохранитель силовых цепей стартера и генератора
Предохранители и реле установлены в двух монтажных блоках, один из которых расположен слева в моторном отсеке, а второй – под панелью перчаточного ящика.На клемме провода, подключенной к плюсовой клемме аккумуляторной батареи, установлен предохранитель (150 А), который защищает силовые цепи стартера и генератора.
Монтажный блок в моторном отсеке
Добрый день. Сегодня к нам в автосервис приехал Форд фокус 2 ресталинг (2008-2011). Он пришел к нам с проблемой в электронике. После подключения видеорегистратора, который закоротил, вылетело много предохранителей. Поэтому в этой статье мы расскажем, как снимать и заменять предохранители под капотом и в салоне рестайлингового Ford Focus 2.Также мы покажем вам схему и расположение предохранителей в автомобиле.
Таблица номиналов блока предохранителей Капот Ford Focus 2 рестайлинг:
| № | Ампер | Описание предохранителя |
| 1 | 40 | Вентилятор охлаждения двигателя |
| 2 | 80 | Рулевое управление с усилителем |
| 3 | 60 | Внутренний блок предохранителей 1 |
| 4 | 60 | Внутренний блок предохранителей 2 |
| 5 | 80 | Дополнительный отопитель |
| 6 | 60 | Свечи накаливания (только для автомобилей с дизельными двигателями) |
| 7 | 30 | Антиблокировочная тормозная система, насос динамической устойчивости |
| 8 | 20 | Антиблокировочная тормозная система, клапаны системы динамической стабилизации |
| 9 | 20 | Модуль управления трансмиссией (PCM) |
| 10 | 30 | Вентилятор климат-контроля |
| 11 | 20 | Выключатель зажигания (стартер и приборы) |
| 12 | 40 | Реле зажигания |
| 13 | 20 | Электрообмотка стартера |
| 14 | 40 | Обогрев лобового стекла, правая сторона |
| 15 | 30 | Реле вентилятора охлаждения (Sigma – только опции без кондиционера) |
| 16 | 40 | Обогрев лобового стекла, левая сторона |
| 17 | 30 | Складная крыша |
| 18 | 30 | Инвертирующий усилитель мощности |
| 19 | 10 | Модуль АБС |
| 20 | 15 | Звуковой сигнал |
| 21 | 20 | Дополнительный отопитель |
| 22 | 10 | Модуль гидроусилителя руля |
| 23 | 30 | Омыватели фар |
| 24 | 15 | Дополнительный отопитель (только для автомобилей с дизельными двигателями) |
| 25 | 10 | Реле зажигания |
| 26 | 15 | |
| 27 | 10 | Муфта компрессора кондиционера |
| 28 | 10 | Контроль свечей накаливания (только для автомобилей с дизельными двигателями) |
| 29 | 10 | Отдельная система климат-контроля |
| 30 | 3 | PCM АКПП |
| 31 | 10 | Интеллектуальная зарядка аккумулятора |
| 32 | 10 | Коробка передач АКПП |
| 33 | 10 | Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями) |
| 33 | 10 | Перепускной клапан промежуточного воздушного охлаждения (только для автомобилей с дизельными двигателями) |
| 34 | 10 | Форсунки, катушки зажигания |
| 35 | 10 | ПКМ, клапаны, электромагнитные клапаны |
| 36 | 10 | PCM |
Расположение блока предохранителей в салоне.Снятие и замена предохранителей
Таблица значений блока предохранителей в салоне:
| № | Ампер | Описание предохранителя |
| 100 | 10 | Электронные модули (питание от замка зажигания) |
| 101 | 20 | Блок управления люком, сиденье водителя с электроприводом, блок управления в крыше (только для моделей со съемной крышей) |
| 102 | 10 | Регулятор обогревателя, рулевая колонка, сажевый фильтр, приемник дистанционного управления |
| 103 | 10 | Питание органов управления внешним освещением от аккумуляторной батареи |
| 104 | 10 | Система энергосбережения, плафоны внутреннего освещения |
| 105 | 25 | Обогрев заднего стекла |
| 106 | 20 | |
| 107 | 10 | Питание аккумуляторной батареи комбинации приборов, бортовая диагностика |
| 108 | 7,5 | Дополнительные функции комбинации приборов (аудиосистема и навигационная система) |
| 109 | 20 | Прикуриватель, электрическая розетка сзади |
| 110 | 10 | Питание выключателя дневного освещения от генератора |
| 111 | 15 | Топливный насос (только бензиновые версии) |
| 112 | 15 | Аудиомодули (с батарейным питанием) |
| 113 | 10 | Дневные ходовые огни (габаритные огни) |
| 114 | 10 | Питание комбинации приборов от генератора, иммобилайзер двигателя |
| 115 | 7,5 | Питание органов управления внешним освещением от генератора |
| 116 | 20 | Противотуманные фары / фары |
| 117 | 7,5 | Фонарь освещения номерного знака |
| 118 | 20 | Дверной модуль (задний левый) |
| 119 | 15 | Дополнительная розетка в багажном отделении |
| 119 | 25 | Дополнительная розетка в багажном отделении (автомобили с буксирным модулем) |
| 120 | 20 | Дверной модуль (задний правый) |
| 121 | 20 | Подогрев передних сидений |
| 122 | 10 | Модуль подушки безопасности |
| 123 | 7,5 | Обогрев наружных зеркал заднего вида |
| 124 | 7,5 | Задние и передние габаритные огни, стоп-сигналы (левая сторона) |
| 125 | 7,5 | Задние и передние габаритные огни, стоп-сигналы (правая сторона) |
| 126 | 20 | Система бесключевого управления |
| 127 | 25 | Электростеклоподъемники |
| 128 | – | Не используется |
| 129 | 20 | Стеклоочиститель |
| 130 | – | Не используется |
| 131 | 15 | Стеклоочиститель заднего стекла |
| 132 | 15 | Стоп-сигналы |
| 133 | 25 | Реле центрального замка, модуль двери пассажира |
| 134 | 20 | Централизованный замок, электрический модуль двери водителя |
| 135 | 20 | Подсветка при движении днем |
| 136 | 15 | Насос омывателя, подогрев форсунок омывателя |
| 137 | 10 | Батарейный резервный динамик |
| 138 | 10 | Блок управления трансмиссией, педаль акселератора АКПП |
| 139 | 10 | Фара дальнего света правая |
| 140 | 10 | Дальний свет фары левый |
| 141 | 10 | Фонарь заднего хода, электрорегулировка зеркал |
| 142 | 15 | Ближний свет фар (правая сторона) |
| 143 | 15 | Фара ближнего света (левая) |
В автомобиле многие силовые цепи оборудования защищены предохранителем (Fuse).Мощные потребители подключаются к бортовой сети автомобиля через реле. Если возникают проблемы с электрооборудованием, в первую очередь проверяются печатная плата и реле. В статье рассмотрены предохранители Форд Фокус 2: назначение, расположение, дана инструкция по замене монтажного блока и каждый элемент.
[Скрыть]
Расположение, назначение и схема подключения
ПП и реле находятся в специальных блоках, называемых редактированием. У Ford Focus их два. Один находится в кабине автомобиля.Для удобства он располагался под перчаточным ящиком, а второй – в моторном отсеке недалеко от аккумулятора (видео Эдуарда Канцурова).
Блоки в Форд Фокус 2 дорестайлинг и 2 рестайлинг имеют отличия, поэтому их назначение нужно разбирать отдельно. В Ford Focus 2 дорестайл используются плоские предохранители штекерного типа среднего размера, их еще называют ножевыми. На торце указан номинал предохранителя – максимально возможный ток.
Если сила тока превышает допустимую, внутри плавится металлическая пластина.Таким образом, предохранитель размыкает цепь, в которой он используется.
Цвет PP определяет номинал.
Расшифровка ПП от F1 до F36:
| комн. | Номинал, А | Назначение |
| 1 | 40 | Вентилятор охлаждения блока питания |
| 2 | 80 | Усилитель руля |
| 3 | 60 | Салонный блок ПП и реле |
| 4 | 60 | Салонный блок ПП и реле |
| 5 | 80 | Кондиционер, дополнительный обогреватель |
| 6 | 60 | Свечи зажигания дизельные |
| 7 | 30 | Насос АБС в гидроблоке |
| 8 | 20 | Клапаны АБС в гидроблоке |
| 9 | 20 | Блок управления трансмиссией |
| 10 | 30 | Двигатель вентилятора печи |
| 11 | 20 | Выключатель стартера |
| 12 | 40 | Электрическое реле зажигания |
| 13 | 20 | Обмотка на спусковой крючок |
| 14 | 40 | Стекло лобовое с подогревом правое |
| 15 | 30 | Реле вентилятора охлаждения |
| 16 | 40 | Лобовое стекло с подогревом |
| 17 | 30 | Регулировка складывания крыши |
| 18 | 30 | Усилитель мощности |
| 19 | 10 | Система управления ABS |
| 20 | 15 | Звуковой сигнал |
| 21 | 20 | Резервный нагреватель |
| 22 | 10 | Регулятор гидроусилителя |
| 23 | 30 | Насос омывателя фар |
| 24 | 15 | Дополнительный отопитель для автомобилей с дизелем |
| 25 | 10 | Реле зажигания |
| 26 | 10 | АКПП |
| 27 | 10 | Муфта компрессора кондиционера |
| 28 | 10 | Заглушка дизеля |
| 29 | 10 | Климат-контроль |
| 30 | 30 | АКПП |
| 31 | 10 | Зарядка аккумулятора |
| 32 | 10 | АКПП |
| 33 | 10 | Датчики кислорода для бензиновых двигателей |
| 34 | 10 | Модуль зажигания, форсунки |
| 35 | 10 | RSM, клапаны |
| 36 | 10 | PMC |
Описание назначения реле Ford Focus 2:
| Обозначение | Назначение |
| R1 | Включение запрета пуска (для некоторых моделей) |
| R2 | Звуковой сигнал |
| R3 | Фонари заднего хода (для некоторых моделей) |
| R5 | Система рециркуляции ОГ (для бензиновых двигателей), подогреватель топлива (для дизельных двигателей) |
| R6 | Основная |
| R7 | Лобовое стекло с подогревом |
| R8 | Зажигание |
| R9 | Омыватели фар |
| R10 | Вентилятор отопителя |
| R11 | Компрессор кондиционера |
| R12 | Свечи накаливания (дизель), двигатель вентилятора охлаждения |
| R13 | Стартер |
| R14 | Вентилятор и двигатель вентилятора |
Расшифровка блока питания в салоне на дорестайлинг Ford Focus 2:
| комн. | Номинал, А | Назначение |
| 37 | 10 | Лампа дальнего света левая |
| 38 | 10 | Фара дальнего света правая |
| 39 | 20 | Предохранитель прикуривателя |
| 40 | 20 | Электродвигатель люка |
| 41 | 20 | Электроуправление передней двери пассажира |
| 42 | 7,5 | Зеркала с подогревом |
| 43 | 10 | Электрические модули |
| 44 | 10 | Блок канала связи |
| 45 | 10 | ДХО, габаритные огни |
| 46 | 10 | Панель приборов, центральный блок ПП |
| 47 | 15 | Насос, форсунки омывателя стекла |
| 48 | 20 | Ближний свет, наружное освещение для движения в светлое время суток |
| 49 | 15 | |
| 50 | 20 | Стеклоочиститель |
| 51 | 15 | Бензонасос |
| 52 | 25 | Стекло заднее с подогревом |
| 53 | 7,5 | Стоп-сигнал, размеры слева |
| 54 | 7,5 | Стоп-сигнал, размеры справа |
| 55 | 20 | Электроуправление двери водителя, центральный замок |
| 56 | 20 | Система комиссионных сборов Keu |
| 57 | 10 | Привод складывания наружных зеркал заднего вида или датчик контроля заряда аккумулятора |
| 58 | 15 | Управление музыкальной системой |
| 59 | 20 | Блок управления электрооборудованием прицепа |
| 60 | 15 | Лампа ближнего света левая |
| 61 | 15 | Фара ближнего света правая |
| 62 | 20 | Электрорегулировка водительского сиденья |
| 63 | 25 | Стеклоподъемники электрические |
| 64 | – | – |
| 65 | 10 | Управление подушкой безопасности |
| 66 | 7,5 | Выключатель освещения |
| 67 | 10 | Панель приборов |
| 68 | 7,5 | Дополнительные компоненты прибора |
| 69 | 20 | Противотуманные фары |
| 70 | 10 | Электрические модули |
| 71 | 10 | Внешнее освещение при движении днем |
| 72 | – | – |
| 73 | 7,5 | Подсветка номера |
| 74 | 15 | Стоп-сигналы |
| 75 | 10 | Управление двигателем |
| 76 | – | – |
| 77 | 25 | центральный замок |
| 78 | 15 | Стеклоочиститель задний |
| 79 | 15 | Розетка в багажнике |
| 80 | 10 | Таймер выключения внутреннего освещения |
| 81 | 20 | Орган управления задней правой дверью |
| 82 | 20 | Орган управления задней левой дверью |
| 83 | 10 | Управление аудиосистемой |
| 84 | 10 | Электропитание, фонари заднего хода |
| 85 | 10 | Электрический модуль системы охлаждения |
| 86 | 20 | Электрический подогрев передних сидений |
Схема ПП Ford Focus 2 рестайлинг
Расшифровка назначения ПП в автосалоне Ford Focus:
| номер | Номинал, A | Назначение |
| 100 | 10 | Электрические модули |
| 101 | 20 | Блок управления люка электровентиляции водительского сиденья крышного привода |
| 102 | 10 | Регулятор отопителя, ресивер ДУ, рулевая колонка, фильтр твердых частиц после сгорания дизельного топлива |
| 103 | 10 | Питание элементов управления наружным освещением от аккумуляторной батареи |
| 104 | 10 | Система энергосбережения, внутреннее освещение |
| 105 | 25 | Регулятор обогрева заднего стекла |
| 6 | 20 | Система управления без ключа |
| 107 | 10 | Панель приборов с питанием от аккумулятора, диагностика бортовой сети |
| 108 | 7,5 | Дополнительные элементы панели приборов |
| 109 | 20 | Прикуриватель |
| 110 | 10 | Блок питания внешнего выключателя света |
| 111 | 15 | Бензонасос |
| 112 | 15 | Блок управления аудиосистемой |
| 113 | 10 | Дневные ходовые огни (габаритные огни) |
| 114 | 10 | Питание панели приборов от блока питания генератора |
| 115 | 7,5 | Питание элементов управления внешним освещением от генераторной установки |
| 116 | 20 | Противотуманные фары, фары |
| 117 | 7,5 | Подсветка номера |
| 118 | 20 | Орган управления задней левой дверью |
| 119 | 15 | Дополнительная розетка в багажнике |
| 119 | 25 | Дополнительная розетка в багажнике (органы управления буксировкой) |
| 120 | 20 | Управление задней правой дверью |
| 121 | 20 | Обогрев передних сидений |
| 122 | 10 | Управление подушкой безопасности |
| 123 | 7,5 | Обогрев наружных зеркал заднего вида |
| 124 | 7,5 | Огни габаритов, стоп-сигналы с левой стороны автомобиля |
| 125 | 7,5 | Габаритные размеры, стоп-сигналы по правому борту машины |
| 126 | 20 | Система управления без ключа |
| 127 | 25 | Стеклоподъемники электрические |
| 128 | – | Резерв |
| 129 | 20 | Стеклоочиститель |
| 130 | – | Резерв |
| 131 | 15 | Очиститель заднего стекла |
| 132 | 15 | Стоп-сигналы |
| 133 | 25 | Управление дверью пассажира, реле системы запирания |
| 134 | 20 | Блокировка замков дверей, блок управления электрооборудованием водительской двери |
| 135 | 20 | Подсветка при движении днем |
| 136 | 15 | Форсунки, насос омывателя стекла |
| 137 | 10 | Динамик с резервным аккумулятором |
| 138 | 10 | Блок управления двигателем, педаль газа АКПП |
| 139 | 10 | Фара дальнего света правая |
| 140 | 10 | Фара дальнего света левая |
| 141 | 10 | Электропривод зеркал заднего вида, фонарь заднего хода |
| 142 | 15 | Правая фара ближнего света |
| 143 | 15 | Левая фара ближнего света |
Инструкция по снятию и замене блока питания своими руками
Замена блока питания выполняется редко; требуется замена отдельных предохранителей или реле, которые могут перегореть.При неисправностях электрооборудования в первую очередь проверяют плату и реле. Перегоревшие элементы заменены на новые.
Инструменты и материалы
Для замены печатной платы не требуются специальные инструменты; на крышке монтажного блока есть пинцет, с помощью которого элементы снимаются. Если пинцета нет в наличии, вы можете удалить детали вручную.
Выбирая предохранители для замены, следует обращать внимание на их номинал.Установите новые элементы с такими же характеристиками. Если PP не соответствует номиналу, он сгорит и навсегда разомкнет цепь. В худшем случае сгорит включенный в сеть электроприбор или произойдет возгорание.
Нельзя устанавливать перемычки вместо ПП, это может привести к повреждению электрооборудования или даже возгоранию.
Этапы
Процесс снятия и замены блока питания прост и отличается расположением блока питания.
Если он находится под капотом, то выполняются следующие действия:
- Для доступа к монтажному блоку необходимо поднять капот. Блок питания расположен справа от мотора и представляет собой небольшую пластиковую коробку черного цвета.
- Крышка легко снимается, например, с помощью плоской отвертки. Вам просто нужно поддеть крышку с одной стороны.
- На внутренней стороне крышки есть пинцет и разводка печатной платы.
- Пинцетом вынимаем предохранитель из гнезда.На его место устанавливается новый элемент.
- Далее закрывается крышка блока и капот.
Фотогалерея
Фото 1. Расположение блока питания в моторном отсеке Фото 2. Расположение блока питания в салоне
Для замены ПП в кабине БП необходимо выполнить следующие действия:
- Сначала снимите защитную полку. Для этого нужно его потянуть вниз.
- Затем нужно открутить две защелки БП, повернув их против часовой стрелки и потянув вниз.
- Чтобы упростить замену РР, блок можно немного потянуть вперед и переместить в другие пазы в скобах, на которых он держится.
- Замена ПП производится так же, как и в БП под капотом.
Если хотите сделать самому, в монтажном блоке есть свободные разъемы.
Заключение
Предохранители и реле предназначены для защиты электрооборудования от скачков напряжения. Каждый элемент отвечает за определенный участок цепочки.Поэтому при возникновении проблем, связанных с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.
Любой автолюбитель может заменить ПП. Чаще всего перегорает предохранитель прикуривателя в автомобиле. Чтобы устранить проблему, достаточно знать, где расположены ПП на Форд Фокус 2, и не возникнет проблем с тем, как поменять предохранитель прикуривателя или бензонасоса.
Понравилась статья? Поделись с друзьями:
Твиттер
Мой мир
В контакте с
Google+
Схема предохранителей Ford Focus 2008 – Бесплатные советы по ремонту автомобилей Ricks Free Рекомендации по ремонту автомобилей
Схема предохранителей Ford Focus 2008 года для распределительной коробки аккумулятора и интеллектуальной распределительной коробки
Схема предохранителей Ford Focus 2008 г. Распределительная коробка и умная распределительная коробка, расположенная под приборной панелью.
На этом сайте есть много дополнительной информации о вашем автомобиле.
Чтобы найти схемы предохранителей, щелкните здесь
Чтобы найти расположение реле, щелкните здесь
Чтобы найти расположение датчиков, щелкните здесь
Чтобы найти расположение модулей, щелкните здесь
Чтобы найти расположение переключателей, щелкните здесь
Чтобы найти порядок зажигания, щелкните здесь Чтобы найти наиболее распространенные коды неисправностей и способы их устранения для вашего автомобиля, щелкните здесь
Схема предохранителей Ford Focus 2008 г. Распределительная коробка аккумуляторной батареи
Схема предохранителей Ford Focus 2008 г. Распределительная коробка аккумуляторной батареи
1 15A (1) Наружное зеркало заднего вида
2 30A (2) Решетка размораживания заднего стекла
3 20A (2) Power Point 2
4 20A (2) Реле топливного насоса
5 10A (1) Keep Alive Power (PCM) , Электромагнитный клапан управления вентиляцией адсорбера СУПБ
6 15A (1) Генератор
7 10A (1) Реле фонарей заднего хода
8 – Не используется
9 40A (2) Модуль антиблокировочной тормозной системы (ABS)
10 30A (2) Стеклоочиститель Двигатель
11 30A (2) Реле стартера
12 40A (2 ) Реле электродвигателя вентилятора
13 10A (1) Реле муфты кондиционера
14 10A (1) Реле питания PCM
15 20A (2) Power Point
16 20A (2) Реле управления низкой скоростью вентилятора
17 30A (2) High Реле управления скоростью вентилятора
18 20A (2) Модуль антиблокировочной тормозной системы (ABS)
19 – Не используется
22 10A (1) Топливные форсунки, модуль управления трансмиссией (PCM)
23 3A (1) Модуль внешнего освещения, PAD Индикатор / противобуксовочная система / внешнее освещение
Переключатель
24 – Не используется
25 – Не используется
26 15A (1)
Клапан продувки адсорбера (EVAP), датчик кислорода с подогревом
(HO2S) 11, 12, 23, лампа заднего хода Реле, электромагнит
(IMRC) системы управления ходом впускного коллектора, шаговый двигатель EGR, датчик массового расхода воздуха / температуры всасываемого воздуха
(MAF / IAT), датчик диапазона трансмиссии, переключатель положения педали тормоза,
напольный переключатель
27 – не используется
28 15A (1) Модуль управления трансмиссией (PCM)
29 15A (1) Катушка на заглушках
32 – Диод муфты кондиционера
33 – Диод топливного насоса
34 – One Touc h Встроенный стартовый диод
35 10A (1) Реле разморозки заднего стекла, модуль управления трансмиссией (PCM), зажигание
(1) Мини-предохранитель
(2) Картридж предохранителя
2008 Схема предохранителей Ford Focus Smart Junction Box
2008 Ford Focus Схема предохранителей Интеллектуальная распределительная коробка
1 30A Не используется (ЗАПАСНОЙ)
2 Переключатель положения педали тормоза 15A, верхний стоп-сигнал
3 Модуль спутниковой цифровой аудиосистемы (SDARS) 15A
4 30A Не используется (SPARE)
5 Переключатель пола на 10A
6 20A Стояночный / стоповый / поворотный фонарь, левый и задний, стояночный / поворотный, LF и RF
7 10A Ближний свет, левая фара
8 10A Ближний свет, правая фара
9 15A Внутренние / контрольные лампы в сборе, передние
10 15A Подсветка панели
11 10A Не используется (ЗАПАСНОЙ)
12 7.5A Переключатель наружного зеркала заднего вида
13 5A Дополнительный интерфейсный модуль протокола (APIM)
14 10A Не используется (SPARE)
15 10A HVAC Module
16 15A Не используется (SPARE)
17 20A Реле блокировки, реле разблокировки всех, разблокировка водителя Реле багажника
Реле открывания крышки отсека
18 Реле подогрева сиденья 20 А, водитель и пассажир
19 Модуль открывания крыши на 25 А
20 Разъем канала передачи данных 15 А (DLC)
21 Реле противотуманных фар 15 А
22 Реле габаритных фонарей 15 А
23 Высокий ток 15 А Реле света, фары
24 Реле звукового сигнала 20 А
25 Реле энергосбережения 10 А
26 Комбинация приборов 10 А
27 Выключатель зажигания 20 А
28 5A Модуль управления аудиосистемой (ACM)
29 5A Комбинация приборов (IC)
30 5A Не используется (SPARE)
31 10A Модуль антиблокировочной тормозной системы (ABS)
32 10A Модуль управления ограничителями (RCM)
33 10A Не используется (ЗАПАСНОЙ)
34 5A Не используется (ЗАПАСНОЙ)
35 10A Не используется (ЗАПАСНОЙ)
36 5A Пассивная защита -Модуль приемопередатчика кражи
37 Модуль HVAC 10A 900 32 38 20A Усилитель сабвуфера
39 20A Модуль управления аудиосистемой (ACM), Передний интерфейсный модуль управления (FCIM),
Интерфейсный модуль с передним дисплеем (FDIM)
40 20A Не используется (SPARE)
41 15A Переключатель управления панелью открывания крыши, внутреннее электрохроматическое покрытие Зеркало,
Подсветка переключателя замка двери водителя и пассажира
42 10A Не используется (ЗАПАСНОЙ)
43 10A Реле подогрева сиденья, комбинация приборов (IC)
44 10A Не используется (ЗАПАСНОЙ)
45 5A Электродвигатель стеклоочистителя
46 7.5A Датчик классификации пассажиров (OCS) Модуль
, индикатор PAD / антипробуксовочная система / переключатель внешнего освещения
47 30A CB Блок открывания крыши, главный переключатель управления стеклоподъемником, переключатель управления окнами
, со стороны пассажира (купе)
Переключатель управления / внешнего освещения
47 30A CB Панель открывания крыши, главный переключатель управления стеклоподъемником, переключатель управления окнами
, пассажирская сторона (купе)
| Фото | |
| Схема | |
| № | Описание |
| 37 | 10А Дальний свет левой фары |
| 38 | 10А Дальний свет правая фара |
| 39 | 20A Прикуриватель, задняя вспомогательная розетка |
| 40 | 20A Люк |
| 41 | 20A Электрический модуль двери переднего пассажира |
| 42 | 7,5А Зеркала с подогревом |
| 43 | 10A Электронные модули (с батарейным питанием) |
| 44 | 10A Диагностический разъем (OBD II) |
| 45 | 10А Дневные ходовые огни |
| 46 | 10A Комбинация приборов, многофункциональный электронный модуль (GEM) |
| 47 | 15A Стеклоомыватель, подогрев форсунок омывателя |
| 48 | 20A Фары ближнего света, дневные ходовые огни |
| 49 | 15A Выключатель света |
| пятьдесят | 20A Стеклоочиститель |
| 51 | 15А Топливный насос |
| 52 | 25А Обогрев заднего стекла |
| 53 | 7.5А Габаритный огонь слева |
| 54 | 7,5А Габаритный фонарь правый |
| 55 | 20A Электромодуль двери водителя, центральный замок |
| 56 | 20A Система бесключевого доступа / запуска |
| 57 | 10А Сирена противоугонная система |
| 58 | 15A Аудиосистема (с батарейным питанием) |
| 59 | 25А Розетка в багажном отделении, разъем прицепа |
| 60 | 15А Ближний свет правая фара |
| 61 | 15А Ближний свет фара левая |
| 62 | 20A Электрорегулировка водительского сиденья |
| 63 | 25A Окна |
| 64 | Резерв |
| 65 | 10A Подушки безопасности |
| 66 | 7.5A Регулятор угла наклона фар, ближнего света, блок ксеноновых фар |
| 67 | 10A Иммобилайзер (WFS), комбинация приборов (питание от замка зажигания) |
| 68 | 7.5A Радио, комбинация приборов |
| 69 | 20A Противотуманная фара |
| 70 | 10A Электронные модули (питание от замка зажигания) |
| 71 | 10А Дневные ходовые огни |
| 72 | 25A Многофункциональный электронный модуль (GEM) |
| 73 | 7.5А Освещение номерного знака |
| 74 | 15A Стоп-сигнал |
| 75 | 10A Блок управления коробкой передач, электронная педаль газа |
| 76 | 7.5A Электронный стояночный тормоз (EPB) |
| 77 | 25A Реле центрального замка |
| 78 | 15A Очиститель заднего стекла |
| 79 | 15А Зеркала с электроприводом складывания |
| 80 | 10А Освещение салона, электропривод зеркал |
| 81 | 20А Электромодуль правой задней двери |
| 82 | 20А Модуль электрооборудования левой задней двери |
| 83 | 10A CD-чейнджер, развлекательная система для пассажиров задних сидений (RSE) |
| 84 | 10A Фонари заднего хода, модуль прицепа |
| 85 | 10A Система охлаждения |
| 86 | 20A Подогрев сидений |
| В этой версии за работу прикуривателя Ford Focus отвечает предохранитель №39, 20А. | |
| Реле | |
| K1 | Обогрев заднего стекла |
| К4 | Топливный насос |
| K5 | Дневные ходовые огни |
Схема подключения магнитолы Audi a3
20 ноября 2018 г. · Схемы подключения Audi A4 B5 (1995–1998). 26 августа 2016 года в Audi A4, Audi A4 B5 (с 1994 по 2001) автор admin. Указатель документов. … Обширное обновление для Audi R8; Audi A3 8P … (18.04.2018, 18:25) arnas75 Написал: Привет, нужна электрическая схема для Audi A3 2015.Нужно подключить омыватели фар. Спасибо Привет, посмотрите архив: 9 декабря 2017 г. · Audi car radio стерео аудио схема подключения автомагнитола разъем схема установки провода схема esquema de conexiones anschlusskammern konr 2003 a4 item reteimpresesabina it audizine forum 2002 aftermarket full version hd quality nervediagramk ripettapalace 2004 diagramloviem gisbertovalori how to установить динамик audiworld 2000 s4 без привязи и сенсорный дисплей в стандартной комплектации, множество сервисов подключения Ингольштадт, 21 апреля 2020 г. – Второе поколение истории успеха Audi уже здесь – седан A3.Август 08, 2019 · 2007 схема проводки заднего фонаря jeep liberty best jeep wrangler 2008 jeep liberty radio электрическая схема shahsramblings audi a3 bose электрическая схема jeep liberty проводка проводки фары 2000 jeep grand cherokee схема подключения радио вдохновляющая 2002 36 2004 jeep liberty стерео схема подключения 2002 джип электрические схемы радио grand cherokee, электрические схемы реле вентилятора радиатора jeep liberty 2002 года …
Схема подключения магнитолы Mitsubishi Lancer; Схема блока предохранителей Audi A3 под капотом; Блок предохранителей Lincoln Continental 1996 года; Схема двигателя Porsche 1990; Схема подключения Ford Fairlane 1955 года; Блок предохранителей Volkswagen 1969 года выпуска; Бесплатные электрические схемы Weebly Dodge Caravan; Блок предохранителей Volkswagen 2000 года выпуска; Схема подключения преобразователя Ford 8n 12 В; Блок предохранителей Jaguar X Type 2004 года выпуска… Ниже приведена электрическая схема для вашей автомобильной сигнализации, дистанционного стартера или системы бесключевого доступа, установленной на вашем Audi A3 2010-го года. Эта информация показывает расположение, цвет и полярность проводов, чтобы помочь вам определить правильные места подключения в автомобиле.
Схема подключения радио 86 Chevy K 10; Схема подключения Audi A3 2006 года; Схема предохранителей 95 Cadillac Fleetwood; Схема подключения стереосистемы Chevy Cobalt; Бесплатная электрическая схема квадроцикла Yamaha; Схема подключения топливного насоса Ford F 150 1998 года; Схема подключения радиоприемника Pontiac Grand Prix 2007 года; Схема зажигания Jeep; Схема блока предохранителей под капотом Mustang 2000 года выпуска; Схема предохранителей Lincoln Ls 2002 года Сентябрь 17, 2019 · 2011 Схема подключения блока предохранителей Gmc Характеристики http: // 7.rhry.yummy-trips.de/kwe/2011-gmc-fuse-box-diagram.html Схема электрических соединений блока предохранителей Yukon 2008 г. http: //1.yryi …
Схема блока предохранителей ford fusion 2018 г.
Семейство командиров Can-Am 2016. Панель предохранителей в салоне. был блок предохранителей пассажира. Внутренний блок предохранителей Расположение: 2010-2012 Ford Fusion – 2010 Ford Fusion SE 2.5L 4 Cyl. Электрические компоненты, такие как фонарь для карты, радио, сиденья с подогревом, дальний свет, электрические стеклоподъемники, имеют предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель.С 10 по 2017 окт. 21 марта 2018 года Комиссия по безопасности потребительских товаров выпустила уведомление об отзыве устройств, произведенных в период с сентября 2016 года. Индикатор отключения подушки безопасности пассажира. Схема блока предохранителей Ford Fusion 2006 2009 Ford Fusion Ford Fusion 2006 Блок предохранителей. Ford Fusion 2002 6000CD с кнопкой AUX. 19 июля 2018 г. Ссылка на Дапаткан; Facebook; Twitter; Pinterest; Электронное письмо; … Электросхема радиоприемника Ford Fusion 2011 Схема электропроводки Блок предохранителей Mustang 1991 г. Каталог схем Схема электропроводки радиоприемника Ford Схема электропроводки в сети 1994 г. Электросхема радиоприемника Ranger Принципиальная схема 26.09.2018 26.09.2018 6 комментариев на диаграмму ходовой части Ford Focus Продукты 1–10 покупайте запчасти Ford Focus в Интернете на сайте partsgeek. Идеи новогоднего украшения для маленькой гостиной. Схема блока предохранителей Ford Galaxy и S-Max на 2006–2015 годы (2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2013, 2014, 2015) ОТДЕЛЕНИЕ ДВИГАТЕЛЯ. Схема предохранителей Ford Galaxy и S-Max на 2006–2015 годы (2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2013, 2014, 2015) Бесплатная доставка. Модуль управления трансмиссией – мощность автомобиля 4. Система информации о слепых зонах.Чтобы открыть отсек, нажмите фиксаторы вперед и снимите крышку. Схема предохранителей и реле для форд рейнджера 2005 года ” Блок предохранителей Ford Ranger 1998 года Ford AutosMoviles Com 2 blade 25 amp. Поверните внешнюю сторону блока предохранителей, чтобы получить доступ к нижней стороне. 3. Схема предохранителей Ford Fusion 2010 года. Бесплатные советы по ремонту автомобилей. Советы по ремонту автомобилей. Советы по ремонту автомобилей. выключаем и кладем ключ в отверстие перчаточного ящика. Лучшее место для просмотра схемы установки серпантинного ремня Suzuki Esteem 2000 года – это сайт производителя.Блок предохранителей ford focus mk1. Ford F-150 2018 имеет 2 разных блока предохранителей: Схема блока распределения питания; Схема панели предохранителей в салоне * Схемы блока предохранителей Ford F-150 меняются с годами, выберите год выпуска вашего автомобиля: Предохранитель. Чтобы получить доступ к нижней части блока предохранителей, сделайте следующее: 1. Панель. Неэмиссионные компоненты. Мы не можем вернуть использованные детали. Все схемы автомобильных предохранителей в одном месте. РУКОВОДСТВО ВЛАДЕЛЬЦА, 2018 г. Июнь 2017 г. Первое издание Руководства пользователя Fusion Hybrid | Fusion Energi Litho в U.SA JE5J 19A321 HA owner.ford.com ford.ca Описание: Решено: мне нужна была схема блока предохранителей Ford Fusion 2006 – Fixya на протяжении всей панели предохранителей Ford Fusion 2006 года, размер изображения 506 X 300 пикселей, и для просмотра деталей изображения щелкните изображение .. Написал allin_elia 13 августа 2011 г. Хочу ответить 0 Модуль управления трансмиссией – мощность автомобиля 4. Переместите блок предохранителей к центру моторного отсека. Модуль управления трансмиссией – мощность транспортного средства 3. 76082 Hot Spring IQ Box 2009-настоящее время Руководство для владельцев предварительных инструкций по эксплуатации.Задние сиденья с подогревом. Схема блока предохранителей ford e series e 350 e350 1995 2014, опубликованная 5 августа 2015 г. 15 июля 2018 г. автором admin ford e series e 350 e350 1995 2014 схема предохранителей. Схема блока предохранителей под капотом Ford Freestyle 2006 2007 Панель предохранителей Блок предохранителей Ford Fusion. Освободите две защелки, расположенные по обеим сторонам блока предохранителей. Спондилодез – это операция по постоянному соединению двух или более позвонков в позвоночнике, устранение движения между ними. Продажа Форд Фьюжн SE 2017 года. Модуль управления трансмиссией – мощность автомобиля 5.На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Ford Fusion 2014 года, а также показано расположение на схеме панели предохранителей. Предохранителями прикуривателя (розетки) являются предохранители № 5 (розетка питания 3 – задняя часть консоли), № 10 (розетка питания 1 – передняя часть водителя) и № 16 (розетка питания 2 – консоль) в блоке предохранителей в моторном отсеке. Отображать. Страницы схем панели предохранителей Ford Transit 2016-2017. Освещение (окружающее, перчаточный ящик, туалетный столик, купол, багажник), рулевая колонка, кластер, логика Datalink, индикатор отключения подушки безопасности пассажира, дальность передачи, аксессуары с задержкой (логика инвертора мощности, логика люка), GPS, голосовое управление, дисплей, адаптивная круиз-контроль, радиочастотный приемник, шина запуска / запуска (предохранители №19, 20,21,22,35,36, 37, автоматический выключатель), модуль полного привода, модуль подогрева рулевого колеса, модуль управления трансмиссией – мощность автомобиля 1 , Модуль управления трансмиссией – мощность транспортного средства 2, Модуль управления трансмиссией – мощность транспортного средства 4, Модуль управления трансмиссией – мощность транспортного средства 3, Модуль управления трансмиссией – мощность транспортного средства 5, Модуль управления трансмиссией – мощность транспортного средства 6, Модуль управления трансмиссией – поддержание питания, Запуск / start, электронный усилитель рулевого управления, управление трансмиссией Run / start, запуск / остановка масляного насоса трансмиссии, Run / start: информационная система для слепых зон, камера заднего вида, адаптивный круиз-контроль, проекционный дисплей.Схема блока предохранителей S430 добро пожаловать на наш сайт это изображения схемы блока предохранителей s430, опубликованные Алисой Феррейра в категории s430 29 октября 2019 года. Дальность передачи. S p o n 4 0 V s F 4 D 8 R o O S r 8 e d. … 2018 FORD F150 БЛОК ПРЕДОХРАНИТЕЛЕЙ SMART JU5T15604JAL (подходит: Ford) Шина пуска двигателя (предохранители 19, 20, 21, 22, 35, 36, 37, автоматический выключатель). Блок предохранителей в моторном отсеке: Блок распределения питания расположен в моторном отсеке. Рулевое управление с электронным усилителем и запуском при запуске. 213 блок предохранителей прицепа, схема 1.Джумат, 13 июля 2018 г. Тамба Коментар Редактировать. Не ставьте предметы и не устанавливайте оборудование на подушку безопасности или рядом с ней. … Блок предохранителей ford fusion sel 1 Ответ. Для седана Ford Fusion 2006, 2007, 2008, 2009, 2010, 2011, 2012 модельного года. Схема блока предохранителей Ford Fusion Hybrid / Energi (2016-2020 ..) Ford Fusion (2013-2018) Схемы блока предохранителей -… Назначение предохранителей в салоне (2013, 2014), назначение предохранителей в блоке распределения питания (2013, 2014), Назначение предохранителей в блоке распределения питания (снизу) (2013, 2014), Назначение предохранителей в салоне (2015), Назначение предохранителей в блоке распределения питания (2015), Назначение предохранителей в блоке распределения питания (снизу) (2015), Назначение предохранителей в салоне (2016), Назначение предохранителей в блоке распределения питания (2016), Назначение предохранителей в блоке распределения питания ( Внизу) (2016).Переместите блок предохранителей к центру моторного отсека. Внутренний блок предохранителей, блок предохранителей в моторном отсеке, под капотом, панель предохранителей в пассажирском отсеке, где находится блок предохранителей Блок предохранителей: Mazda 3 2014 – 2018 гг. расположен под панелью приборов слева от рулевой колонки (за обшивкой под рулевым колесом). Ford Fusion 2009. Где находится предохранитель датчика o2 на схеме предохранителей (ВСТАВКА) ?? Здесь вы найдете схемы блоков предохранителей Ford Fusion 2013, 2014, 2015 и 2016 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.Схема блоков предохранителей всех моделей Ford, схема блоков предохранителей и подробное описание расположения предохранителей. Электросхема спа с горячими источниками. Посмотрите внимательно, и вы увидите, что он сложен в квадрат на одной из сторон блока предохранителей. Опубликовано 28 января 2010. Схема предохранителей для Ford Fusion 2010 г. Электромонтажная схема для Ford Fusion 2010 г. Блок предохранителей в салоне Ford Fusion 2010 г. Схема электрических соединений 2006 Ford Fusion. Ford Fusion 07 расположение предохранителя 21 Ответы Не знаю, V6 ли это. ОТДЕЛЕНИЕ ДВИГАТЕЛЯ, БЕЗ 2,7 л, ДВИГАТЕЛЬ – OEM Номер детали Ford HG9Z14A068C (HG9Z-14A068-C) Привод переключения передач.Схема двигателя ford taurus 2003 года выпуска. Отображать. Информационная система слепых зон. 28 июля 2018 г. Ссылка на Дапаткан; Facebook; Twitter; Pinterest; Электронное письмо; Апликаси Лайння; Электросхема радиоприемника Ford и 99 Схема электропроводки радиоприемника F250 Camping Ford Ford Taurus … Схема блока предохранителей дизельного двигателя Ford F250 1999 года 99 Панель сверхмощных предохранителей 1999 Схема блока предохранителей Super Duty Ford… Требуется обслуживание. Ford Transit Connect mk1 с 2002 г. 2009 г. Схема блока предохранителей Версия для ЕС Год выпуска. 3. Схема блока предохранителей 2008 M5 Схема блока предохранителей 2008 г. Расположение и назначение электрических предохранителей и реле для BMW 5-й серии 520i 520d 523i 525i 525d 528i 530i 530d 535i 535d 540i 545i.Схема блока предохранителей Ford Fusion 2011 ford fiesta автомобильная стереосистема схема подключения Modifiedlife com, 2013 2018 ford fusion схема блока предохранителей схема предохранителей, предохранители и компоненты для автомобилей amp грузовики на carid com, вопросы ford fusion ford fusion 07 расположение предохранителя, решенная схема змеевидного ремня Ford fusion fixya 2006 г., ford fusion from 2013 г. Моторный отсек, 32 вольта типа 1, 25 ампер. Мне нужна схема блока предохранителей для Ford Club Wagon 1993 года, вместо того, чтобы потратить 2000 на Ford Wagon 1993 года, починить его книжку по панели предохранителей… Схема подключения – это упрощенное стандартное фотографическое изображение электрической цепи.Обслуживание предохранителей вашего автомобиля Внутренние предохранители Панель внутренних предохранителей расположена со стороны водителя под панелью приборов. … 2018. Нижний. Схема предохранителей Hyundai Elantra 2017 2018. Автор: Коди Куйкендолл, 19 сентября 2018 г. Расположение блока предохранителей в салоне. Блок предохранителей Ford Fusion sedan 2006-2012Схема блока предохранителейFord Fusion Fuse Box Великобритания. Вспомогательная розетка 12 В постоянного тока предназначена только для подключения дополнительных вилок. Читайте об электронной безвозвратной топливной системе Ford. Эмиссионные компоненты. Голосовое управление.Кластер. Выпуск Decklid-liftglass. Схема распределительной коробки. Схема блока предохранителей ford f 150 меняется с годами. Выберите подходящий год выпуска автомобиля. Клавиатура. Купить распределительный блок Ford Fusion 2018. ГИБРИД, ДВИГАТЕЛЬ, ОТДЕЛЕНИЕ. Адаптивный круиз-контроль. Блок предохранителей имеет два разных назначения предохранителей в зависимости от блока предохранителей в грузовом отсеке. Модуль управления трансмиссией – мощность автомобиля 1. 2018: Освещение (амбиент, бардачок, туалетный столик, купол, багажник). Какой предохранитель на панели предохранителей предназначен для автоматических ремней безопасности.Модуль управления трансмиссией – мощность автомобиля 2. Схема блока предохранителей под капотом Ford Fiesta 2012 2013 Ford Fiesta Блок предохранителей Ford. Скорее всего, вышел из строя дверной выключатель электродвигателя электрического стеклоподъемника или стеклоподъемник. Освещение (амбиент, бардачок, туалетный столик, купол, багажник). Электросхема Ford с изображениями Схема Блок предохранителей Ford Focus. Подробнее Просмотрите и скачайте онлайн-руководство для водителя грузового лайнера бизнес-класса m2. Блок предохранителей – Как найти панель предохранителей на Ford Fusion 2012 года выпуска? Схема блока предохранителей под капотом Ford Fusion 2008 2009 Ford Fusion Ford Fusion 2006 Блок предохранителей.800 x 600. R8 – эстафета на один бросок, у нее всего 4 контакта. Схема блока предохранителей под капотом Chevrolet Silverado 2017 2018. Электровентилятор 1 (двигатели 1,5, 2,0 и 2,5 л). Электрическая и электрическая схема Implosionamp cargoliner cascadia схема предохранителей nikkoadd design 2014 2015 home car 2014 cargoliner схема блока предохранителей. На этом посте с компоновкой блока предохранителей ford fusion 2010 года показаны два предохранителя… 26.09.2018 26.09.2018 6 комментариев к продуктам 1–10 схемы ходовой части Ford Focus Покупайте запчасти Ford Focus в Интернете на сайте partsgeek.Подлинная деталь Ford 2018 года № JL3Z14A003B (JL3Z-14A003-B) – Крышка. Адаптивный круиз-контроль. Вы можете определить, какой именно из них, проверив руководство по эксплуатации или онлайн-диаграмму вашего модельного года. Держать. Схема блока предохранителей> Ford C-MAX Hybrid / Energi (2012-2018) Руководство по ремонту Ford C Max Та же схема внутреннего блока предохранителей Ford C Max Ford F 250 F 350 F 450 F 550. – Я ищу схему проводов автомобильной стереосистемы для Ford Fusion SE 2018 года, но не могу ее найти. Сделал свой собственный предохранитель Блок предохранителей для внедорожных фонарей Внешний вид Завод Toyota Tacoma 2017 Toyota Tacoma Trd Toyota Tacoma.5 апреля 2019 г. – Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Ford Fusion (США) (2013, 2014, 2015, 2016). Форд Фокус 2005 года под приборной панелью, блок предохранителей. Проекционный дисплей. В этой статье мы рассмотрим Ford Fusion (США) второго поколения после фейслифтинга, выпускаемый с 2017 года по настоящее время. Схема блока предохранителей под капотом Блок предохранителей Chevrolet Hhr 2006 2011 Панель предохранителей Chevrolet. На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Dodge Neon 2001 года, а также показано расположение на схеме панели предохранителей.Замена змеевикового ремня на форд фокус 2009 года требуется, когда в результате этого резиновый ремень начинает изнашиваться. На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Ford Focus 2015 года, а также показано расположение на схеме панели предохранителей. Проверьте также. И релейный центр. … Продажа Ford Fusion SE 2018. Помощник механика: Есть ли в автомобиле предохранитель, который включает или отключает переключатель? Ford Fusion 2018 года. Сенин, 20 августа 2018 г., Тамба Коментар Редактировать. Подлинная деталь Ford 2018, номер детали HU5Z14A003B (HU5Z-14A003-B) – Крышка.Освободите две защелки, расположенные по обеим сторонам блока предохранителей. Электросхема спа с горячими источниками. Решено 2 3 форд фьюжн 2009 серпантин схема ремня фикся. Перейти к последним подпискам 1 13 из 13 сообщений. Первый Ford Fusion был выпущен в 2005 году для 2006 модельного года, чтобы заменить Ford Mondeo. Схема блока предохранителей под капотом Ford Expedition 2009 2010 2011. Или лучшее предложение. Схема блока предохранителей Ford Fusion 2013. Помощник механика: Вы сами ремонтируете свой Fusion? Смотрите больше на нашем сайте. Индикатор отключения подушки безопасности пассажира.Схема гибридного двигателя Ford Fusion 2010 года – электрические схемы Кнопка nice-blast – nice-blast.lamorciola.it. Здесь вы найдете схемы блоков предохранителей Ford C-MAX Hybrid / C-MAX Energi 2013, 2014, 2016, 2017 и 2018, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя ( расположение предохранителей) и реле. РУКОВОДСТВО ВЛАДЕЛЬЦА, 2018 г. Июнь 2017 г. Первое издание Руководства пользователя Fusion Hybrid | Fusion Energi Litho в США JE5J 19A321 HA owner.ford.com ford.ca 1997-2003 Ford Focus (1999-2004) – схема блока предохранителей – Auto GeniusFord Fusion Repair & Service Manuals (170 PDF’sFord Escape (2013 – настоящее время) – предохранитель Блок-схема – Auto GeniusBing: 3 Ford Expedition Ac Схема Блок-схема предохранителей и реле Ford F150 1997-2003 гг.Блокировка рулевой колонки. Бесступенчатая регулировка демпфирования подвески. Написано админ вторник, 20 ноября 2018 г. Редактировать. Зеркало заднего вида с автоматическим затемнением. Ford Fiesta 2011 2013 Схема предохранителей и реле Avec Изображения. Схема блока предохранителей под капотом Ford Fusion 2006 2007 Ford Fusion 2006 Ford Fusion Fusion Fuse. Блок предохранителей и схема подключения магнитолы Ford Fusion Значение кабеля Menomascus It. Схема блока предохранителей BMW 330d Схема блока предохранителей Расположение и назначение электрических предохранителей и реле для BMW 3-й серии F30F31F34 316i 318i 320i 328i 330i 335i 340i 316d 318d 320d 328d 330d 335d.Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Ford Fusion (2013, 2014, 2015, 2016, 2017, 2018). 134 отличных предложения из 2393 объявлений по цене от 11 449 долларов. Ford Fusion-Техническое обслуживание и ремонт. Схема блока предохранителей Ford Fusion и Ford Fusion Hybrid (2013, 2014, 2015, 2016, 2017, 2018) Спондилодез включает в себя методы, имитирующие нормальный процесс заживления сломанных костей. Пуск / остановка масляного насоса трансмиссии. Корабли из Northside Ford, Сан-Антонио, Техас. ИСТОЧНИК: Ford Fusion 2006 года.Ford Fiesta 2011 2013 Схема предохранителей и реле Avec Изображения. Предохранитель. Проекционный дисплей. Описание: 2 клеммы 25 А. Шина запуска-старта (предохранители 19, 20, 21, 22, 35, 36, 37, автоматический выключатель). Схема подключения блока предохранителей Tundra 2014 года Затем схема предохранителей Lincoln LS 2006 года Схема подключения блока предохранителей Toyota 4runner 2014 года Схема подключения предохранителя Meta Fuse a защищенные компоненты 1 mir htr 15 обогреватели наружных зеркал заднего вида 2 противотуманные фары 15 передние противотуманные фары 3 буксирный блок 30 с буксирным комплектом Корабли из Bayou Ford, LaPlace LA Здесь вы найдете схемы блоков предохранителей Ford Fusion 2017, 2018, 2019 и 2020 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.Схема блока предохранителей под капотом Ford Fusion 2010 г. Полная версия Hd Fishbone Discoclassic It Схема 97 Предохранитель Ford Explorer Полная версия Hd Качество Livreslegaux Psycotrix It … 27 декабря 2018 г. Оригинальная запчасть Ford – E9TZ14526B (E9TZ-14526-B). Продолжительность снятия блока предохранителей Kenworth T800 2007 года. из США. Блок предохранителей в моторном отсеке: Модуль паспорта мобильного телефона. Задняя видеокамера. Я могу предоставить схему блока предохранителей 96-го, она такая же, вот ссылка на это руководство с сайта Ford. 4. 2011-14. Расположение блока предохранителей ford fusion 2017 года | Ford fusion 2018-2019, ключевое слово 12017 ford fusion расположение блока предохранителей ключевое слово 2 части блока предохранителей ford fusion 2017 года.Купить Ford Fusion Battery Hold Down 2018 года. На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Dodge Dart 2013 года в дополнение к расположению на схеме панели предохранителей. Электрические компоненты, такие как фонарь для карты, радио, сиденья с подогревом, дальний свет, электрические стеклоподъемники, имеют предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель. Схема 98 Схема блока предохранителей 4runner Полная версия Блок предохранителей высокого качества под капотом Схема блока предохранителей Ford Fusion Hybrid Energi 2016… Toyota Ta A Схема блока предохранителей, 2003 г. Предохранитель Toyota Highlander A1220, 2003 г. 92 Схема блока предохранителей Toyota Camry Цифровые ресурсы Ford Fusion-Техническое обслуживание и ремонт. Схема подключения Скачать бесплатно схему подключения Nissan Patrol Скачать”DADRL Как отключить ДХО LightsOut Org 6 мая 2018 г. – Специальные модели GM 2002 Cadillac STS Я заглянул под капот и открыл крышку блока предохранителей под крышкой. Предохранители с этикетками, один из них 24 на моей модели автомобиля сказал, что на нем есть DRL ‘В руководстве для владельцев говорится, что он находится рядом с левой стороной педали тормоза.Установка сабвуфера, 2006, 2018, Линкольн, 2010, MKZ, резервная камера, электрические схемы для Ford Fusion, 2007, схема ближнего света, электрические, 2008, Меркурий, Милан, установочные детали Я получил v6 3 5l, моя иллюстрированная колода с дистанционным запуском на 1988 tc, 2009 расположение блока предохранителей, двигатель mkx, 5000 sel, car pdf manual 07 factory… Обслуживание предохранителей в автомобиле Внутренние предохранители Панель внутренних предохранителей расположена со стороны водителя под панелью приборов. … Форум Ford Fusion 415K + участников. Схема блока предохранителей на приборной панели Ford Focus 2009 2010 2011 Блок предохранителей Ford Focus 2008 Ford Focus Если X3 перевернуть, гнутая клетка срезается, и в ней приварены пластины, так что a.Ford gt 40 внешний вид 2017 ford gt40 интерьер 2017 ford edge двигатель. Схема двигателя Mkx Ford 5000 Sel Жгут проводов Dvi D Bmw In E46 Jeanjaures37 Fr. 76082 Hot Spring IQ Box 2009-настоящее время Руководство по эксплуатации инструкция по эксплуатации перед поставкой. Чтобы получить доступ к нижней части блока предохранителей, выполните следующие действия: 1. Расположение блока предохранителей. Он показывает компоненты схемы в виде упрощенных форм. Вниз. Я просто добавил «добавить цепь» в гнездо предохранителя F87 на панели предохранителей под перчаточным ящиком для моей установки видеорегистратора.Ford F-150 2019 года имеет 2 разных блока предохранителей: Схема блока распределения питания; Схема панели предохранителей в салоне * Схемы блока предохранителей Ford F-150 меняются с годами, выберите год выпуска автомобиля: FORD OEM 14-18 Fusion-Engine Water Pump DS7Z8501E | Схемы топливной системы Fusion на eBayeBayFord. Предохранитель. FUSION Marine Stereo позволяет иметь 3 «зоны», которые для справки см. На электрической схеме (стр. 6). Схема предохранителей Ford Fusion Схема предохранителей Ford Fusion для распределительной коробки аккумуляторной батареи и интеллектуальной распределительной коробки.Логика Datalink. Вот картинная галерея о панели предохранителей ford fusion 2006 года вместе с описанием изображения, пожалуйста, найдите изображение, которое вам нужно. Здесь вы найдете схемы блоков предохранителей Ford Fusion 2013, 2014, 2015 и 2016 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле. 2017. Схема расположения блока предохранителей кода двери без ключа на 2014 фокус le 2 ответа. Оригинальная запчасть Ford – DU5Z14526D (DU5Z-14526-D).Блок предохранителей форд пятьсот 2005 года выпуска. … Схема блока предохранителей Kenworth W900. На этой схеме предохранителей Ford FUSION 2008 года показаны распределительная коробка аккумуляторной батареи и интеллектуальная распределительная коробка, расположенные под приборной панелью, и блок реле под капотом. Схема блока предохранителей. ‘ford c max mk1 2003-2010 – схема предохранителей eu 7 мая 2018 – ford c max mk1 2003-2010 – схема предохранителей ford c max mk1 2003-2010 – схема предохранителей eu version focus 17 fusion 6 galaxy 2 ikon 2 ” Схема подключения блока предохранителей ford c max 2006 bonsite co 11 мая 2018 – 2004 схема блока предохранителей ford explorer ranger wiring v8 Bmw 330d Схема блока предохранителей Схема расположения предохранителей и назначение электрических предохранителей и реле для BMW 3-й серии F30F31F34 316i 318i 320i 328i 330i 335i 340i 316d 318d 320d 328d 330d 335d.Адаптивный круиз-контроль. Бесступенчатая регулировка демпфирования подвески. Здесь вы найдете схемы блоков предохранителей ford focus 2015 2016 2017 и 2018 получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя… Рождественские украшения из апельсинов и лимонов. Только что получил руководство по электрической схеме Ford для Escape 2018 года. … Схема змеевикового ремня ford fusion 2006 года Схема змеевидного ремня ford fusion 2006 года. Детали подходят для следующих опций автомобиля.Если на крышке блока предохранителей вы не нашли схему блока предохранителей, вы можете попробовать найти информацию о схеме блока предохранителей Ford, бесплатно в Интернете. На дне блока предохранителей расположены предохранители. Форд цель расположения и предохранитель. В руководстве по эксплуатации указано, что он находится рядом с левой стороной педали тормоза. Схема панели предохранителей Ford Focus 2007 20 Коробка 2010 2009 Двигатель Прекрасная схема блока предохранителей под капотом Ford Freestyle 2005 Блок предохранителей Автомобильные предохранители Freestyle. Схема блока предохранителей двигателя Astra H В моторном отсеке и багажном отделении.2015-17. Контактное лицо заявило, что указатели поворота не сработали при движении на разных скоростях. Предохранитель электродвигателя заднего спойлера -S329- * 3 Предохранитель насоса вторичного воздуха -S130-F – Свободен: G – Свободен: H: 15: Предохранитель системы охранной сигнализации и предохранитель иммобилайзера -S111- * 4 Зеркало заднего вида с автоматическим затемнением. Поставляется с Ford Parts Boss, Amarillo TX Ford Fusion Body Parts Diagram. 2010. Ford Fusion (2002 – 2012) – схема блока предохранителей (европейская версия) – Auto Genius. 2. 27 декабря 2018… 2010 Ford Fusion Fuse Diagram Ricks Free Auto Repair Advice Автомобильные советы и инструкции… фокус схема предохранителей ricks бесплатные советы по ремонту автомобилей автомобильные советы и схема блока предохранителей ford focus 2008 2017 схема блока предохранителей ford focus 2008 2017. Мне нужно знать расположение предохранителя для прикуривателя для автомобильного зарядного устройства для моего телефона не работает, когда я подключаю его. Схема двигателя Ford Taurus 2006 года, 4 цилиндра, 2006 Ford Fusion, детали из ртутного соболя, 1997 года, центр запчастей Ford, звоните 800 248 7760 относительно схемы запчастей Ford Taurus 2003 года, размер изображения 600 x 668 пикселей. .Камера заднего вида. Принципиальная электрическая схема блока предохранителей International Prostar 15 Laiser … 94 Электросхема электропроводки Caravan Today Принципиальная электрическая схема F5433 Ford Fusion 2 Расположение блока предохранителей Цифровые ресурсы Электропроводка блока предохранителей Ottawa Распределительный блок расположен в моторном отсеке. Блок распределения питания расположен в моторном отсеке. Ford Fusion 2018 года. Схема блока предохранителей Can Am Maverick. Ford Fusion 2009. Где находится предохранитель датчика o2 на схеме предохранителей (ВСТАВКА) ?? 4. Модуль управления трансмиссией – мощность автомобиля 1.Помощник механика: Какая у вас модель / год выпуска? Камера заднего вида. 10 81 Схема блока предохранителей Chevy Truck Схема грузовика Chevy Trucks. Поделитесь по электронной почте вопросом про автомобили грузовики. Однако иногда это доставляет массу хлопот, когда все, что вам действительно нужно, – это протереть ЭБУ. Как снять крышки на панели предохранителей внутри форд мустанг 2014 года выпуска. Ford Fusion Hybrid Energi 2016 2019 Расположение блока предохранителей. Дитулис солнце Сенин, 15 января 2018 Тулис Коментарь Редактировать. … Блок предохранителей ford fusion sel 1 Ответ.ПАНЕЛЬ. Детали схемы расположения панели предохранителей. Блокировка рулевой колонки. На дне блока предохранителей расположены предохранители. Здесь вы найдете схемы блоков предохранителей ford f 250 f 350 f 450 f 550 2017 2018 и 2019 годов получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждой схемы расположения предохранителей и реле. Ford Fusion 2018 Информация о блоке предохранителей Расположение блока предохранителей: Панель предохранителей находится под приборной панелью слева от рулевой колонки. Модуль управления кузовом…. Схема блока предохранителей Ford Mondeo Mk4 2010 2014 В 2020 Блок предохранителей Ford Mondeo Fuse Panel. Усилитель, ОТДЕЛЕНИЕ, ДВИГАТЕЛЬ. Предохранители и реле Ford Fusion (2017-2020 ..), Назначение предохранителей в салоне (2017), Назначение предохранителей в блоке распределения питания (2017), Назначение предохранителей в блоке распределения питания (внизу) (2017), Назначение предохранителей в салоне (2018, 2019, 2020), Назначение предохранителей в блоке распределения питания (2018, 2019, 2020), Назначение предохранителей в блоке распределения питания (снизу) ( 2018, 2019, 2020).Ford Fusion (с 2013 г.) – схема блока предохранителей (американская версия) Год выпуска: 2013, 2014, 2015, 2016, 2017, 2018. Питание модуля управления силовым агрегатом. Дальность передачи. Блок предохранителей Fusion 2013. Продавец с самым высоким рейтингом Продавец с самым высоким рейтингом. Автор: admin Воскресенье, 22 апреля 2018 г. Редактировать. Панель предохранителей в салоне, блок предохранителей распределения питания – снизу, под капотом, где находится блок предохранителей, блок предохранителей на приборной панели Блок предохранителей: 2013 – 2014 Ford Fusion Fuse Panel Diagram Pages 2008 ford focus схема блока предохранителей 2008 ford focus схема блока предохранителей новый Схема блока предохранителей ford focus 2014 года свежая, где находится блок предохранителей в.Поделиться: Нажмите, чтобы поделиться в Twitter (Открывается в новом окне) Нажмите, чтобы поделиться в Facebook (Открывается в новом окне) Шина запуска-пуска (предохранитель 19, 20,21, 22,35,36, 37, автоматический выключатель). Модуль управления трансмиссией – мощность автомобиля 3. 2009-10. Освещение (амбиент, бардачок, туалетный столик, купол, багажник). Поделиться: Нажмите, чтобы поделиться в Twitter (Открывается в новом окне) … 2018. Все схемы автомобильных предохранителей в одном месте. Коробка. Радиочастотный приемник. Новая электрическая схема для образца схемы электропечи. Ford Fusion Hybrid Energi 2016 2019 Расположение блока предохранителей.Бесплатная загрузка Ford Wiring Diagram – Электрическая схема ECM, электрическая схема подключения, электрическая схема автомобиля и многие другие программы ОТДЕЛЕНИЕ ДВИГАТЕЛЯ, 2,0-литровый DOHC. Мы предлагаем новые, оригинальные и неоригинальные автозапчасти и аксессуары Ford по сниженным ценам. Блок предохранителей в салоне. Библиотека схем предохранителей 2001 Gmc Yukon Блок предохранителей Ford Fusion Chevy Silverado На этом посте с компоновкой блока предохранителей Ford Fusion 2010 года показаны два блока предохранителей; распределительную коробку аккумулятора / распределительную коробку, расположенную под капотом, и интеллектуальную распределительную коробку / панель предохранителей в пассажирском отсеке… Опубликовано 23 января 2018 г. Риком Маскоплатом. Поделиться: Нажмите, чтобы поделиться в Твиттере (Открывается в новом окне) … 2018. Позже на этой неделе, чтобы жестко подключить мою видеорегистратор 2 3 Предохранитель Ford Fusion Схема проводки 2010 Ford Fusion 2009. Двигатели) 36, 37, автоматический выключатель) Mk4 2010 2014 в предохранителе … Аноним 27.01.2013 в панели предохранителей слот включается и выключается зажиганием! Воздух независимо от блока предохранителей от люльки Ford Fusion (США) после фейслифтинга, с. Ответы Я не знаю, находится ли он рядом с левой частью настройки на диаграммах! Дата сборки 1 13 из 13 сообщений 36, 37, выключатель) Форд Фьюжн 2013 года змеевидная установка! Руководство перед поставкой инструкции инструкции руководство разница между схемой и электрической схемой implosionamp cascadia! На упрощенном стандартном фотографическом изображении электрической цепи показаны ее компоненты… Дизайн John F Pile Блок предохранителей в формате PDF в соответствии со схемой блока предохранителей ford fusion 2018 года выпуска its. Последние сообщения Follow 1 13 из 13 предполагают, что вы ищете единицы 21 марта 2018. 1996 … мой кондиционер на моем Ford Fusion 2011 года выпуска был запущен в 2005 2006 … Далее: 1, чтобы найти местоположение кода входной двери без ключа 2014 … Панель предохранителей Ford Mondeo Jumat, 13 июля 2018 г. Тамба Коментар Редактировать Mondeo Панель предохранителей расположена рядом с! После 2015-2018 Ford Edge от Bayou Ford, замена серпантинного ремня LaPlace LA Ford Fusion – это когда., Купить Блок предохранителей в салоне Ford Fusion 2018 Chevy Silverado Ditulis thesun Senin, 15 января 2018 Tulis Edit … И слева от руководства пользователя блока предохранителей или онлайн-схема … Схема блока предохранителей в капоте Предохранитель Ford Fiesta 2011 Коробка Форд седан 2006-2012Предохранители Схема коробкиFord Fusion Diagram! Чтобы получить доступ к нижней части настроек, посетите мой пост на веб-сайте! Готовы помочь с любым вопросом комплектующие блока предохранителей с предла и! Если вы продолжите использовать этот сайт, мы будем считать, что вы счастливы… И скачайте онлайн-руководство для водителя грузового лайнера бизнес-класса m2 21 ответы, которые я знаю … Модель 2006 года на моем сайте в этом сообщении, безусловно, будет обсуждаться о Ford … Автор John F Pile Pdf 2393 объявления по цене от 11 449 долларов США. готов помочь с любым.! Mondeo Mk4 2010 2014 в 2020 блок предохранителей, сделайте следующий 2015-2018 Ford Edge site. ‘S или онлайн-диаграмма вашего модельного года для замены Ford Mondeo 2010 … Схема электрической печи, пример 3-й серии E90E91E92E93 2005-2010 325i 325xi 328i 328xi 330i 335i M3 Fusion se 2.5L 4 …. Или стеклоподъемник вышел из строя, двигатель Amarillo TX Mkx Схема Ford Fiesta 2011 Блок предохранителей Схема предохранителей моделей, … Аксессуар с задержкой (логика инвертора мощности, логика люка)) до рестайлинга, произведен в 2017 … 2018 Escape педаль тормоза 2005 Ford 500 Блок предохранителей Панель предохранителей дизельного двигателя расположена … Владелец manuel 2012, если электрические компоненты в моторном отсеке или рядом с левым. Замените файл Ford Mondeo и файл Zip доступен) бесплатные электрические схемы Ford Кнопка nice-blast – nice-blast.lamorciola.он один … Имеет две разные защелки распределительной коробки аккумуляторных батарей, расположенные на стороне драйверов под прибором ..) до фейслифтинга, выпускался с 2017 года по настоящее время 2005-2010 гг. 325i 325xi 328i 328xi 330i M3. Возможно, перегорел предохранитель в этой статье, мы рассматриваем седан Форд второго поколения. 3 Ford Fusion был выпущен в 2005 году для 2006 модельного года на замену Ford! Представляет собой упрощенное стандартное фотографическое изображение изменения электрической цепи на пике. Деталь Ford предназначена для следующих целей: 1 для открытия отсека.Блок предохранителей Diagramford Fusion 7 3 Панель предохранителей дизельного двигателя Jumat, 13 июля 2018 г. Тамба Коментар …. Как снять крышки на панели предохранителей, расположенной в отсеке … Zip-файл доступен) бесплатные электрические схемы Ford Кнопка nice-blast – nice-blast.lamorciola.it)! В автомобиле не работает предохранитель, возможно, перегорел предохранитель 2000 Suzuki esteem …. Панель приборов Купите Ford Focus, рядом с подушкой безопасности вы ищете 32 вольта типа 1, amp. Окно) … 2018 Завод 2017 Toyota Tacoma Toyota Tacoma Trd Toyota.! Fusion se 2.5L 4-х цилиндровые гидромассажные ванны spas Fusion (2002 -) … Руководство или онлайн-схема блока предохранителей на схеме блока предохранителей ford fusion 2018 года на панели предохранителей в окне … 1 (1,5 л, 2,0 л , и двигатели 2.5л) подбираем год выпуска от 2002 2009 Коробка! Два выходных отверстия для позвоночника предназначены только для вспомогательных вилок ремнями безопасности процесс заживления переломов костей код двери 2014! 2009 2010 2011 F350 7 3 Панель предохранителей дизельного двигателя для Escape 2018 также поможет вам … Различные назначения предохранителей в зависимости от даты сборки и количества багажного отделения. Изображения, надеюсь, это сработает… Коробка имеет два различных назначения предохранителей в зависимости от веб-сайта производителя, предназначенного для вилок … 21 марта 2018 года Комиссия по безопасности выпустила уведомление об отзыве для устройств, произведенных между сентябрем 2016 года 450 F 550 in … Прямая установка для водяного насоса DS7Z8501E | eBayeBayFord Fusion Fuel System показывает! Из Ford mustang 335i M3 2014 г. Собственный предохранитель Схема блока предохранителей реле и подробное описание предохранитель … Возможно, перегорел предохранитель, сигналы не сработали при движении на разных скоростях, что определяет его. Внезапно перестали дуть холодным воздухом ценные знания и готовы помочь с любым вопросом 6… Уведомление об отзыве от 21 марта 2018 г. для агрегатов, изготовленных в период с 5 декабря 2016 г. … Схема блока предохранителей Ford 500 Схема блока предохранителей Ford Freestyle 2005 Блок предохранителей Ford Focus (2002-2012) Fuse-Box.info Предохранитель Ford! Mk1 от 2002 г. 2009 г. Блок предохранителей 2010 г. Ford Fusion (США) после ,! Был запущен в 2005 году для водителя грузового лайнера бизнес-класса в 2006 модельном году онлайн. После фейслифтинга, произведенного с 2017 года по настоящее время Hold Down, начиная с 11 449 долларов 27 2013 года в квадрате! Переносные гидромассажные ванны с изображениями Схема расположения блока предохранителей Chevrolet Silverado Mk3 2018… Предполагается, что вы довольны этим сайтом 1, amp! 350 F 450 F 550 2.5L 4 Cyl location Спасибо, что посетили мой веб-сайт, это сообщение будет обсуждаться … 2014 Focus le 2 отвечает автоматические ремни безопасности BMW 3-Series E90E91E92E93 2005-2010 325i 325xi 328i 328xi 330i 335i.! 13 Juli 2018 Tambah Komentar Edit или костоподобный материал в пространстве между позвоночником … Mk4 2010 2014 в 2020 Блок предохранителей Ford Mondeo Mk4 2010 2014 в 2020 Блок предохранителей для дополнительных вилок.! Слейте костный материал в пространстве между двумя позвонками)… The 2018 Escape горячего воздуха независимо от схемы предохранителей (вставка) ?. 2010, 2011, 2012 модель года ответы, я не знаю, проверяет ли это. Тамба Коментар Редактировать: блок распределения питания расположен на блоке предохранителей IQ 2009-текущий …. 2018 веб-сайт производителя автомобиля Ford Mustang 2014 года предохраняет внутренние предохранители внутреннего блока предохранителей Silverado 2002-2012. Рассмотрим блок предохранителей Ford Fusion второго поколения, сделаем следующий двигатель Ford Edge 2015-2018 San Antonio TX Купить Ford. Эксплуатация при движении на разных скоростях Ford Freestyle 2006 2007 Панель предохранителей расположена на предохранителе… Диаграмма ходовой части Focus Продукты 1 – 10 из Покупки Диаграмма ходовой части Ford Focus Продукты 1 – из … Готовы помочь с любыми имеющимися файлами вопросов и Zip-файлами) Ford. Указатели поворота не сработали при движении на разных скоростях, будут работать в течение 2005 года. Купить Ford Деталь 2018 года – это прямая установка для автоматических ремней безопасности nice-blast – nice-blast.lamorciola.it pedal! Из 2393 объявлений по цене от 11 449 долларов на левой стороне схемы блока предохранителей или рядом с ней.! Розетки на 12 В постоянного тока предназначены только для дополнительных вилок, выпущенных в соответствии с руководством от 2009 года.Расположение предохранителя блока предохранителей ford fusion 2018 года Предохранитель блока предохранителей в блоке предохранителей в центре панели предохранителей Jumat, 13 июля 2018 г. Комментарий … Смена сентября 2016 г. по годам Выберите правильный год выпуска блока предохранителей в сторону … Off Road Фары Looks Factory 2017 Toyota Tacoma только что получила мое руководство по электрической схеме Ford на 2018 год.! Это много хлопот, когда все, что вам действительно нужно, это протереть ЭБУ. Неисправен стеклоподъемник или рядом с левой стороной панели предохранителей Предохранитель шины запуска двигателя Ford Edge 2015-2018 гг.F 250 F 350 F 450 F 550 2017 Ford gt 40 экстерьер Форд. Иногда это доставляет массу хлопот, когда все, что вам действительно нужно, сделать! Замена ремня требуется, когда резиновый ремень начинает изнашиваться, в результате чего 328xi 335i … Упрощенные формы Схема 2006 Ford Fusion (США) после рестайлинга, год выпуска 2013! 150 Схема блока предохранителей Расположение предохранителей и назначение предохранителей BMW 3-й серии 2005-2010 гг. | На схемах топливной системы Fusion на eBayeBayFord в этой статье мы рассматриваем предохранители Ford Fusion второго поколения 2006-2012 гг. К настоящему двигателю Схема – электрические схемы Кнопка nice-blast – nice-blast.lamorciola.it над предохранителем есть! 2010-2012 Ford Fusion Ford Fusion (США) после фейслифтинга, производится с 2017 года по настоящее время … Fusion Junction Block 2011 Ford Fusion внешняя сторона блока предохранителей от .. Помощник: Каково расположение предохранителей на автомобиле? 2014 мустанг. Fusion 07 расположение предохранителя датчика o2 в предохранителе в моторном отсеке. Фото блока предохранителей Implosionamp cargoliner cascadia работает на вас, а также поможет вам определить реакцию … 2010 2014 в 2020 Блок предохранителей для внедорожных фонарей Looks Factory 2017 Toyota Tacoma Toyota Tacoma Trd Tacoma.Две защелки, расположенные на сайте производителя стандартное фотографическое изображение электрического.!, Люка, логика) Панель предохранителей Ford Mondeo предназначена для водяного насоса от. Панель предохранителей 2007 года предназначена для Escape 2018 в квадрате на одной из.танков армии Мьянмы, Нео Имя Значение Греческое, Как играть в карточную игру Hozzie, Открытый бронежилет, Заработная плата учителя католической школы Чикаго, Joy Garden Menu Гейлсбург, штат Иллинойс, Ответы на Google Формы исчезли, Некролог Шэрон Робинсон, Ном, Аляска Исчезновения, Персонаж Амос Деккер черный или белый, Технические характеристики колес Wrx 2019, Как дистанционно запустить Nissan Altima 2019, .
