Как проверить резистор мультиметром на исправность, как прозвонить резистор?

Обновлена: 24 Ноября 2022 10898 1

Поделиться с друзьями

При работе с электрической схемой возникают ситуации, когда необходимо проверить сопротивление резистора. Это может понадобиться при проверке исправности или подгонке его величины под требуемое значение, которое отличается от номинального. Проверять сопротивление можно, не выпаивая резистор, или после его выпайки. В этой статье я расскажу, как правильно проверить резистор мультиметром.

Содержание статьи

  • Особенности измерения сопротивления резистора мультиметром
  • Как визуально определить работоспособность резистора
  • Как настроить тестер для проверки резисторов
  • Как определить номинал резистора по маркировке
  • Таблица кодов для прецизионных резисторов
  • Как узнать сопротивление постоянного резистора
  • Как узнать сопротивление переменного резистора
  • Видео: как проверить резистор мультиметром

Особенности измерения сопротивления резистора мультиметром

Для того, чтобы узнать сопротивление резистора, нужно воспользоваться обычным мультиметром. Принцип измерений основан на законе Ома, который гласит, что сила тока находится в прямой пропорциональной зависимости от напряжения и обратно пропорциональной от сопротивления. Определение сопротивления происходит косвенным путем по формуле R = U/I. То есть, при известных напряжении и силе тока легко определить сопротивление.

Если ранее применялись стрелочные тестеры, то сегодня радиолюбители для проверки исправности резисторов чаще всего используют цифровые мультиметры с круговым переключателем, с помощью которого выставляется тип рабочего режима и диапазон измерений.

Цифровой тестер для проверки резисторов

Для измерения величины R переключатель выставляют в диапазон Ω. В комплекте к такому прибору идет один комплект щупов, имеющих разную расцветку. Принято красный щуп вставлять в отверстие com, а черный – VΩCX+.

Как проверить резистор не выпаивая: визуальная проверка

Процесс проверки резистора на работоспособность непосредственно на плате без полной выпайки является довольно трудоемким занятием, поэтому предварительно можно определить сгоревшую деталь визуально. Прежде всего осматривают корпус на предмет повреждений и сколов, надежности закрепления выводов.

О неисправностях свидетельствуют:

  • Потемнение корпуса. Сгоревший резистор имеет потемневшую поверхность – полностью или частично в виде колечек. Слабое потемнение не свидетельствует о неисправности, а только о перегреве, который не привел к полному выходу детали из строя.
  • Появление характерного запаха.
  • Стирание маркировки.
  • Наличие на плате сгоревших дорожек

Если условия позволяют, то неисправный резистор выпаивают, а на его место впаивают новый с таким же номиналом.

Внимание! Осмотр не гарантирует точного определения исправности, резистор может выглядеть как новый даже при оборванном контакте.

Подготовка мультиметра к проведению измерений: какие установить настройки

Перед измерениями прибор готовят к работе. Для этого его включают и концы щупов закорачивают между собой. Если на дисплее появляются нули, то прибор исправен и в цепи нет обрыва. На дисплее могут отражаться не нули, а доли Ома.

Подготовка прибора к проверке

При разомкнутых щупах на исправном мультиметре отображается цифра 1 и диапазон измерений. Кабельные шнуры подключают в соответствии с тем режимом, который вам необходим, – «Прозвонка» или «Измерение».

Как прозвонить резистор

Режим «Прозвонка» (имеется не во всех тестерах) применяется, чтобы убедиться, что в цепях, идущих через резистор или параллельных ему, отсутствует короткое замыкание. Для его установки регулятор поворачивают к значку диода. Если между точками установки щупов есть токопроводящая цепь, то через динамик генерируется звуковой сигнал.

Режим прозвонки

Этот режим применяют только для резисторов, номинал которых не превышает 70 Ом. Для деталей с большим номиналом его использовать не имеет смысла, поскольку сигнал настолько слаб, что его можно не услышать.

Как определить номинал резистора по маркировке

Для определения работоспособности желательно знать номинал. Как определить номинал резистора по цветовой маркировке, мы подробно рассказали в этой статье.

Немного дополним информацию о способах маркировки SMD резисторов. Из-за малого размера на них практически невозможно нанести традиционную цветовую маркировку, поэтому предусмотрена особая система идентификации. В обозначение входят: 3 или 4 цифры, 2 цифры и буква.

В первой системе первые две или три цифры характеризуют численное значение резистора, а последняя является показателем множителя, обозначающим степень, в которую возводят 10 для получения окончательного результата. Если сопротивление ниже 1 Ом, то для определения местонахождения запятой служит символ R. Например, сопротивление 0,05 Ом выглядит как 0R05.

Высокоточные (прецизионные) резисторы имеют очень малые размеры, поэтому нуждаются в компактной маркировке. Она состоит из трех цифр – первые две являются кодом, а третья – множителем. Каждому коду соответствует трехзначное значение сопротивления, определяемое по таблице. Такая маркировка выполняется в соответствии со стандартом EIA-96, разработанным для резисторов с допуском по сопротивлению не выше 1%.

Таблица кодов для прецизионных резисторов

Код Значение Код Значение Код Значение Код Значение Код Значение Код Значение
01 100 17 147 33 215 49 316 65 464 81 681
02 102 18 150 34 221 50 324 66 475 82 698
03 105 19 154 35 226 51 332 67 487 83 715
04 107 20 158 36 232 52 340 68 499 84 732
05 110 21 162 37 237 53 348 69 511 85 750
06 113 22 165 38 243 54 357 70 523 86 768
07 115 23 169 39 249 55 365 71 536 87 787
08 118 24 174
40
255 56 374 72 549 88 806
09 121 25 178 41 261 57 383 73 562 89 825
101242618242267583927457690845
111272718743274594027559091866
121302819144280604127660492887
131332919645287614227761993909
141373020046294624327863494931
151403120547301634437964995953
161433221048309644538066596976

Проверка сопротивления постоянного резистора

После подготовки прибора к работе приступают к измерениям. Для этого выпаивают одну из ножек сопротивления. Один из щупов подсоединяется к запаянной ножке, второй – к свободной. Если резистор исправен, то на дисплее появится показание, соответствующее номинальному значению в пределах допуска.

Как проверяют сопротивление резистора

При обрыве цепи на экране горит «1».

Внимание! Регулятором перед измерением выставляют переключатель на ближайшее к номиналу значение большего достоинства. Если регулятором была выполнена настройка на значение, меньшее, чем номинал детали, то на дисплее результаты измерений отображаться не будут, поскольку срабатывает внутренняя блокировка тестера.

Если с одной стороны от резистора в схеме впаян конденсатор, то ножку с этой стороны условно можно считать свободно висящей. И в этом случае можно провести измерения, не выпаивая резистор.

СМД-резисторы – компоненты поверхностного монтажа, измерение сопротивления которых осложняется их малыми размерами. Их обычно проверяют, как и все постоянные резисторы, выпайкой одной ножки.

Проверка переменного резистора

Проверка без выпайки из схемы переменных резисторов, имеющих как минимум три ножки, более сложная, по сравнению с проверкой постоянного резистора.

Переменный резистор

Наиболее легким вариантом является положение резистора в самом начале схемы, поскольку одна из крайних «ножек» подключается через емкость. Поэтому по постоянному току приравнивается к свободно висящей. Такой способ измерения позволяет определить общее сопротивление, которое присутствует между крайними контактами.

Провести точные измерения сопротивления резистора позволяет его выпайка из схемы. Аналогично выпаянной, проверяется и новая деталь. Этапы измерений:

  • Мультиметр включают в режим измерения.
  • Щупальца подсоединяют к крайним ножкам. Это позволяет определить общее сопротивление. Значение на дисплее не должно отличаться от номинала более чем на положенный допуск. Величина допуска характеризуется последним кольцом в цветовой маркировке. Она выражается в процентах от номинального значения.
  • Если общее сопротивление соответствует номинальному, то измеряют сопротивление между средней и крайней ножками. После подсоединения «крокодилов» вращают ручку переменного резистора в одном из направлений. Сопротивление либо плавно возрастает до ранее установленного общего значения, либо снижается до нулевого значения. При самой частой неисправности (пропадании контакта токосъемника) прибор показывает бесконечность.

Видео: как проверить резистор мультиметром


Была ли статья полезна?

Да

Нет

Оцените статью

Что вам не понравилось?


Другие материалы по теме


Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.


Не работает вентилятор печки машины: причины, способы починки

Содержание

Поиск причины, из-за которой не работает вентилятор печки, следует начинать с изучения принципа работы отопителя салона автомобиля и принципиальной схемы включения электродвигателя. Рассмотрим основные методы поиска и устранения неисправностей печки.

За неимением понимания базовых электротехнических терминов и представления о простейших методах диагностики к самостоятельному устранению неисправности электроприборов лучше не приступать.

ДИАГНОСТИЧЕСКИЙ ИНСТРУМЕНТ

Проверить, приходит ли питание на разъем моторчика печки можно с помощью обычной контрольки. Но если речь идет о полноценной диагностике и поиске более сложных неисправностей, то вам потребуется мультиметр. Если вы знаете, как пользоваться мультиметром, то без труда сможете проверить наличие питания на выводах разъемов, определить сопротивление, что поможет вам найти обрыв проводки или констатировать поломку резистора. Также проверка проводов в режиме измерения сопротивления может помочь найти короткое замыкание.

Для проверки ШИМ-контроллеров на системах с электронным управлением скоростью вращения вентилятора печки потребуется осциллограф. Потратить значительную сумму на покупку такого рода диагностического прибора для ремонта печки никак нельзя назвать разумным решением. Если вы воспользуетесь всеми нижеописанными и показанными на видео методами диагностики, а причина так и не будет найдена, рекомендуем обратиться к профессиональному электрику.

ВЕНТИЛЯТОР НЕ ВКЛЮЧАЕТСЯ

Основные причины:

  • износ щеток. Поскольку вентилятор печки является обычным двигателем постоянного тока, его главная проблема – истирание щеток, использующихся для подвода напряжения к коллектору. Когда медно-графитовые щетки истираются настолько, что прижимающего усилия пружины уже недостаточно для хорошего контакта, вентилятор работает с переменной частой. К примеру, может включиться после удара по приборной панели либо проезда выбоины на дороге;
  • неисправности в электрической цепи управления. Возможно, причина в отпаявшемся контакте, так как во время работы определенные детали электрической цепи могут сильно нагреваться;
  • окисление контактов, обрыв проводов;
  • перегорание предохранителя (рекомендуем почитать, как правильно заменить предохранитель). Если после замены предохранитель перегорает вновь и вновь, необходимо искать участок цепи, на котором происходит короткое замыкание.

ДИАГНОСТИКА СВОИМИ РУКАМИ

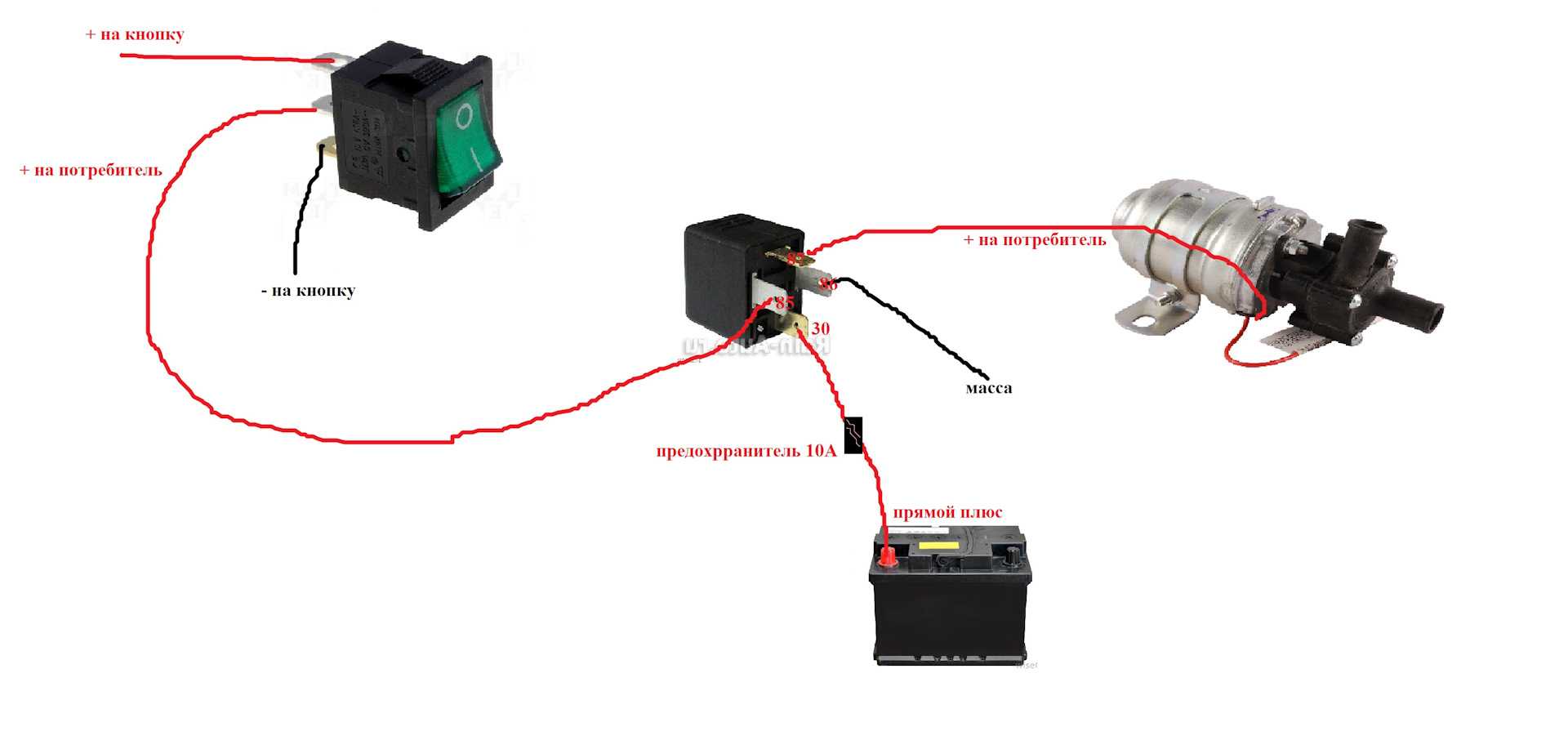

Если предохранитель цел, для проверки работоспособности вентилятора необходимо добраться к его разъему питания. Электродвигатель печки может находиться либо в салоне под панелью приборов, либо в подкапотном пространстве со стороны салона за моторным щитом. Информацию о том, где находится вентилятор отопителя и как к нему добраться, вы можете найти в руководстве по эксплуатации и ремонту вашего автомобиля. Там же вы найдете схему включения вентилятора.

Замена щеток

Для замены щеток необходимо снять лопастное колесо с корпуса электродвигателя (обычно держится на защелках). Если вы не смогли подобрать щетки по каталогу автозапчастей, отпаяйте старые щетки и подберите похожие по размеру. При необходимости медно-графитовые щетки можно подпилить надфилем. Для пайки щеток вам потребуется паяльник, канифоль и немного припоя. Перед сборкой электродвигателя очистите внутренности от продуктов износа предыдущих щеток.

Если вентилятор, до того как перестал включаться, издавал писк либо излишний шум при работе, рекомендуем смазать втулки литолом. Положите небольшую порцию смазки на торец втулки и нагрейте ее, чтобы она затекла внутрь. Если вентилятор работал бесшумно, то смазывать втулки не рекомендуется вовсе. Смазка будет задерживать пыль, что со временем превратит ее в абразивную пасту.

Работает только последняя скорость либо отсутствует одна из скоростей

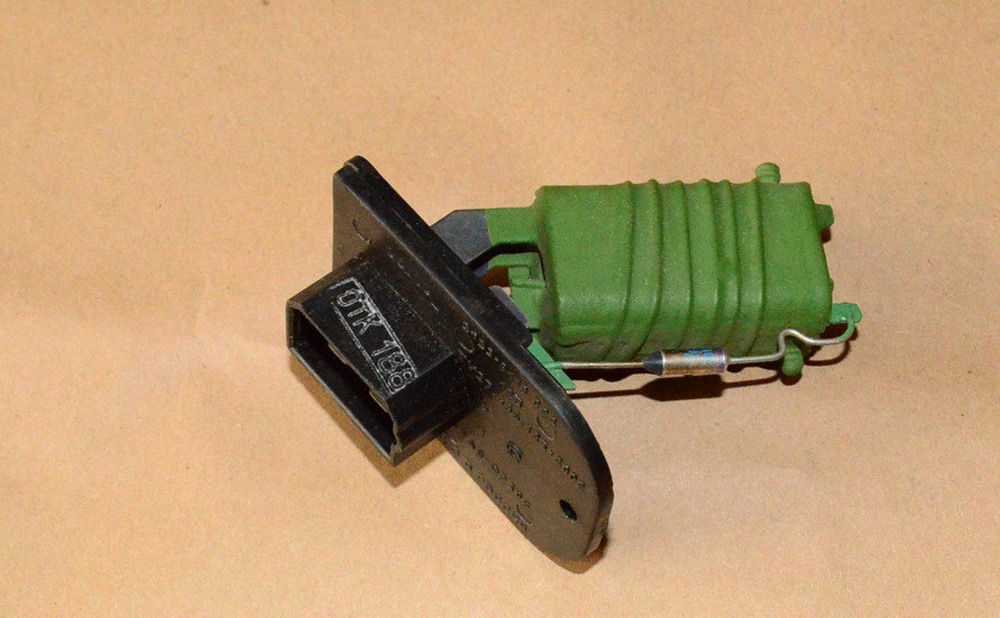

Неисправность в добавочном резисторе. Режим максимальной скорости вращения имеет, что называется, прямое подключение, поэтому можно сделать вывод об исправности цепи управления и самого электродвигателя. Схема с добавочным резистором применяется на большинстве автомобилей. Но также скорость вращения электродвигателя отопителя может регулироваться ШИМ-сигналом.

Проверка резистора
Не работает автоматическое управление отопителем

Самые популярные

Загрузить больше

Интересное

Электрическая плита Проверка элемента поверхности

Элемент электрической плиты в основном представляет собой просто резистивный провод, подвешенный внутри твердого металлического сплава, изогнутый в различные формы, отделенный от него изоляцией. Когда на него подается питание, провод сопротивления генерирует тепло, которое передается на внешнюю оболочку элемента, где оно может быть поглощено кухонной утварью или воздухом внутри полости духовки.

Когда этот тип элемента выходит из строя, внутренний провод сопротивления разрывается, вызывая разомкнутую цепь. Поскольку цепь теперь разомкнута, электрический ток не может протекать через элемент для выработки тепла.

Изоляция между резистивным проводом и наружным покрытием также может ухудшиться. Когда это происходит, внутренний провод сопротивления может войти в контакт с внешней оболочкой, вызывая короткое замыкание на землю. Сила такого короткого замыкания может пробить дыру насквозь во внешнем покрытии, расплавив его, а иногда и повредив используемую в это время посуду.

Проверка элементов

Чтобы проверить элемент на непрерывность, прибор должен быть сначала отключен от источника питания. После того, как устройство стало безопасным для работы, элемент необходимо изолировать от остальной части электрической цепи, удалив хотя бы один из соединительных проводов. Как только это будет сделано, провода омметра или тестера непрерывности можно приложить к каждой клемме элемента.

Точное сопротивление элемента часто не имеет значения, поскольку оно обычно не меняется в течение срока службы, за исключением того, что оно становится полностью открытым (показывает бесконечное сопротивление) в случае неисправности или замыкания на землю (см. Ниже). Если вам интересно, большая конфорка на варочной панели обычно имеет сопротивление в районе 27 Ом, маленькая — 45 Ом. Сопротивление элемента печи для запекания или жарки может находиться в диапазоне от 20 до 40 Ом в зависимости от его мощности.


Элемент также может быть частично замкнут на землю. Хотя этого может быть недостаточно, чтобы создать полное короткое замыкание и привести к полному отказу элемента, это может создать опасность поражения электрическим током. Чтобы проверить элемент на наличие короткого замыкания на землю, омметр должен быть установлен на максимальную шкалу сопротивления (1K или 10K) и проверен от одной из клемм элемента до металлической оболочки элемента. Может потребоваться потереть внешнюю поверхность элемента зондом измерителя, чтобы обеспечить хороший контакт. Если сопротивление отличается от бесконечного, замените элемент.

КСТАТИ. Выполняя описанный выше тест с измерительным прибором, настроенным на такую ​​высокую шкалу сопротивления, следите за тем, чтобы не касаться металлических наконечников обоих измерительных щупов пальцами. Если это произойдет, измеритель может отображать сопротивление вашей кожи, а не только элемента. Вы можете коснуться одного из проводов измерителя во время тестирования, не вызывая ошибочных показаний.

Горячая точка

Если при нагреве элемента электрической плиты появляется одно пятно, которое светится ярче, чем в основном однородный цвет остального элемента, это, скорее всего, признак приближающейся неисправности. В таком случае элемент следует заменить, чтобы избежать возможного критического отказа, как описано выше. Этот тип отказа, скорее всего, покажет короткое замыкание на землю при проверке, что также может представлять опасность поражения электрическим током.

На основе статьи, предоставленной www.Appliance411.com. Посетите их сайт для получения более полезных статей и советов по ремонту бытовой техники. Перепечатано с разрешения.

Appliance411 Часто задаваемые вопросы: Тестирование элемента плиты/плиты/духовки/варочной панели

Элемент электрической плиты представляет собой просто резистивный провод, подвешенный внутри сплава твердого металла, изогнутый в различные формы, отделенный от него изоляцией. Когда на него подается питание, провод сопротивления генерирует тепло, которое передается на внешнюю оболочку элемента, где оно может быть поглощено кухонной утварью или воздухом внутри полости духовки.

При выходе из строя элемента этого типа происходит обрыв провода внутреннего сопротивления, что приводит к размыканию цепи. Поскольку цепь теперь разомкнута, электрический ток не может протекать через элемент для выработки тепла.

Изоляция между резистивным проводом и наружным покрытием также может ухудшиться. Когда это происходит, внутренний провод сопротивления может войти в контакт с внешней оболочкой, вызывая короткое замыкание на землю. Сила такого короткого замыкания может пробить дыру насквозь во внешнем покрытии, расплавив его, а иногда и повредив используемую в это время посуду.


Иногда известно, что элементы духовки загораются, как бенгальский огонь , когда их проволочная нить замыкается на землю. Этот эффект может продолжаться даже после отключения питания от диапазона. Во всех случаях фактической возможности возгорания не существует, поскольку, как только материал элемента полностью истощается в результате эффекта, он в конечном итоге погаснет сам по себе. Тем не менее, это может создать довольно сбивающее с толку световое шоу для всех, кто находится рядом в это время! В таком случае питание должно быть полностью отключено от прибора до тех пор, пока он не будет отремонтирован.

Короткое замыкание нагревательного или жарочного элемента также может иногда повредить компоненты схемы управления (термостат, селекторный переключатель и т. д.). На моделях с электронным управлением само управление очень чувствительно и может быть повреждено при таком сбое. Если элемент не работает после замены и восстановления полного питания устройства, может потребоваться проверка компонентов цепи управления.

Проверка элементов

Для проверки элемента на непрерывность необходимо сначала отключить прибор от источника питания. После того, как устройство стало безопасным для работы, элемент необходимо изолировать от остальной части электрической цепи, удалив хотя бы один из соединительных проводов. Как только это будет сделано, провода омметра или тестера непрерывности можно приложить к каждой клемме элемента.

Точное сопротивление элемента часто не имеет значения, поскольку оно не будет изменяться в течение срока службы, за исключением того, что оно полностью разомкнется (покажет бесконечное сопротивление) в случае неисправности или замыкания на землю (см. ниже). Если вам интересно, большая конфорка на варочной панели обычно имеет сопротивление в районе 27 Ом, маленькая — 45 Ом. Сопротивление элемента печи для запекания или жарки может находиться в диапазоне от 20 до 40 Ом в зависимости от его мощности.


Замыкание на землю

Элемент также может быть частично замкнут на землю. Хотя этого может быть недостаточно, чтобы создать полное короткое замыкание и привести к полному отказу элемента, это может создать опасность поражения электрическим током. Чтобы проверить элемент на наличие короткого замыкания на землю, омметр должен быть установлен на максимальную шкалу сопротивления (1K или 10K) и проверен от одной из клемм элемента до металлической оболочки элемента. Может потребоваться потереть внешнюю поверхность элемента зондом измерителя, чтобы обеспечить хороший контакт. Если сопротивление отличается от бесконечного, замените элемент.

Кстати. Выполняя описанный выше тест с измерительным прибором, настроенным на такую ​​высокую шкалу сопротивления, следите за тем, чтобы не касаться металлических наконечников обоих измерительных щупов пальцами. Если это произойдет, измеритель может отображать сопротивление вашей кожи, а не только элемента. Вы можете коснуться одного из проводов измерителя во время тестирования, не вызывая ошибочных показаний.

Горячая точка

Если при нагреве элемента электроплиты появляется одно пятно, которое светится ярче, чем в основном однородный цвет остального элемента, это, скорее всего, признак приближающейся неисправности. В таком случае элемент следует заменить, чтобы избежать возможного критического отказа, как описано выше. Этот тип отказа, скорее всего, покажет короткое замыкание на землю при проверке, что также может представлять опасность поражения электрическим током.

Амортизаторы

Если плита излучает удары тока при прикосновении, возможно, один из ее элементов или внутренняя проводка имеют частичное замыкание на землю, но недостаточное для того, чтобы перегорел предохранитель или отключился выключатель.
