Реле бензонасоса на форд фокус 2 где находится: Расположение реле бензонасоса на Форд Фокус 2

Содержание

Расположение реле бензонасоса на Форд Фокус 2

Отказ бензонасоса это ещё не повод снимать и разбирать топливный бак и доставать модуль бензонасоса. Причиной отказа может быть не только сгоревший электродвигатель или забитый фильтр грубой очистки. Сегодня разберёмся где находится реле бензонасоса в Форд Фокус 2, как его проверить и есть ли ещё какие-либо подводные камни в электрооборудовании системы питания.

Реле бензонасоса на Форд Фокус 2

На всех версиях Форд Фокус второго поколения предохранитель и реле бензонасоса расположены в монтажном блоке, который установлен под бардачком спереди от пассажирского сиденья.

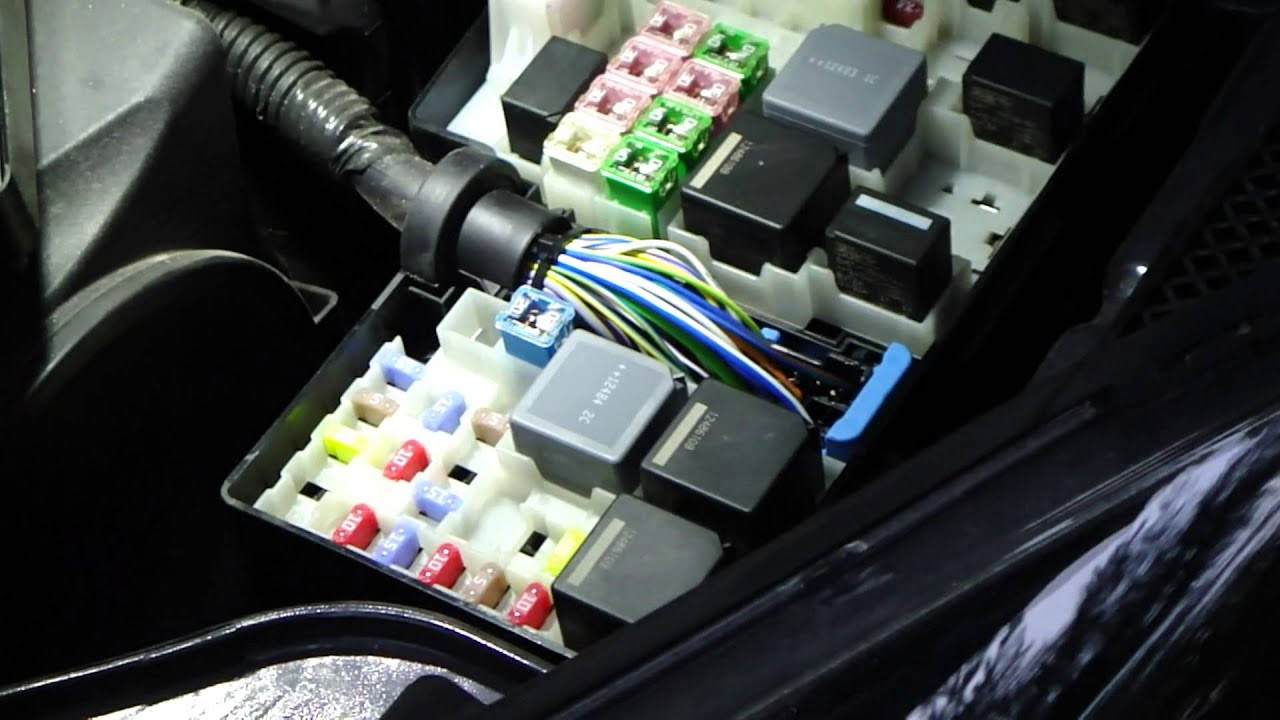

Расположение блока предохранителей.

Реле нам может понадобиться тогда, когда при включённом зажигании мы не слышим шума от работающего бензонасоса. Возможно, что неисправен сам топливный насос, но чаще всего неисправность кроется в цепях его питания.

Чтобы проверить цепь, в первую очередь обращаем внимание на предохранитель F111 номиналом в 15 Ампер. Если он перегорел, менять его не спешим, а сначала проверяем, замыкает ли на корпус один из выводов коннектора предохранителя. Вторым в очереди на проверку будет как раз реле топливного насоса. Независимо от того, слышны щелчки при включении зажигания, или нет, реле будем проверять. В монтажном блоке оно обозначено R19. Однозначно можно судить о неисправности насоса только тогда, когда заменить его заведомо рабочим.

Для этого в магазин ходить не нужно, а можно взять реле, к примеру, от звукового сигнала. На монтажном блоке оно обозначено как R2. Вынимаем из блока реле R19, на его место устанавливаем реле R2. Если топливный насос запустился при включении зажигания, виновато именно реле. Если же насос молчит, обращаемся к другому реле, о котором знают немногие.

Аварийное реле топливного насоса

Так оно выглядит.

В системе подачи питания на топливный насос установлено ещё одно реле, которое может сработать так, что мы этого не заметим.

Предназначение этого реле — отключить насос при аварии, чтобы перекрыть подачу топлива. В Фокусах разных лет выпуска аварийное реле установлено в разных местах, но в большинстве автомобилей его надо искать за пластиковой облицовкой порога водительской двери.

Это реле срабатывает от удара, а иногда в тех случаях, когда мы поймали крупную яму и подвеска получила пробой. Реле воспринимает удар как аварийный и срабатывает, отключая питание электродвигателя бензонасоса. В этом просто убедиться — достаточно нажать на кнопку, которая замыкает контакты реле (она находится сверху и к ней можно подобраться пальцем через специальное отверстие). Если это не помогло, снимаем пластиковую накладку, отключаем контактную колодку от реле и замыкаем контакты. Если и при этом насос не запустился с включённым зажиганием, необходимо искать причину в контактах насоса или проводить его замену. Удачного всем ремонта и безопасных дорог!

✅ Реле бензонасоса форд фокус 2

58-1 Ремонт Ford Focus II

Проверка цепи включения топливного насоса

Если при включении зажигания топливный насос не включается (его работу можно проконтролировать на слух) — возможна неисправность, как самого топливного насоса, так и цепи его включения.
Проверку цепи включения топливного насоса начинаем с оценки целостности предохранителя F111 (15 А), расположенного в монтажном блоке в салоне.

Неисправный предохранитель топливного насоса заменяем новым, предварительно проверив, нет ли замыкания одного из выводов гнезда предохранителя на «массу».
Неисправность в цепи включения топливного насоса может быть вызвана повреждением реле R19 насоса в монтажном блоке.
Для проверки реле…

…извлекаем его из монтажного блока и заменяем заведомо исправным.

Для этой цели можно использовать реле R2 звукового сигнала. Если с вновь установленным реле топливный насос включается, то реле топливного насоса вышло из строя и его необходимо заменить.
Однако наиболее вероятной причиной отключения топливного насоса является срабатывание аварийного выключателя системы подачи топлива. В условиях эксплуатации попадание колеса (особенно переднего левого) в выбоину на проезжей части или удар им о препятствие, а также даже легкое столкновение с другим транспортным средством приводит к отключению «минусового» провода топливного насоса.

Выключатель расположен за облицовкой порога двери водителя.
Его можно перевести в замкнутое состояние, нажав на него пальцем через отверстие в облицовке.

Сняв обивку, можно проверить работоспособность выключателя

Отсоединив разъем, замыкаем контакты колодки проводов отрезком провода.

Если электропитание топливного насоса восстановилось, то выключатель неисправен и подлежит замене.

Где находится реле бензонасоса на Форд Фокус 2

Реле бензонасоса на Форд Фокус 2

На всех версиях Форд Фокус второго поколения предохранитель и реле бензонасоса расположены в монтажном блоке, который установлен под бардачком спереди от пассажирского сиденья.

Расположение блока предохранителей.

Аварийное реле топливного насоса

Так оно выглядит.

В системе подачи питания на топливный насос установлено ещё одно реле, которое может сработать так, что мы этого не заметим. Предназначение этого реле — отключить насос при аварии, чтобы перекрыть подачу топлива. В Фокусах разных лет выпуска аварийное реле установлено в разных местах, но в большинстве автомобилей его надо искать за пластиковой облицовкой порога водительской двери.

Если и при этом насос не запустился с включённым зажиганием, необходимо искать причину в контактах насоса или проводить его замену. Удачного всем ремонта и безопасных дорог!

Реле топливного насоса форд фокус 2 – Где находится реле бензонасоса на Форд Фокус 2? (решено) — 1 ответ

Предохранитель топливного насоса Форд фокус 2, предохранители ff2

Роль предохранителя бензонасоса Форд Фокус 2

Абсолютно все цепи питания электрического оборудования в транспортном средстве, будь то Форд Фокус 2 рестайлинг или Фокус 3, защищены при помощи плавкого предохранителя. Производительные потребители тока подключаются посредством реле. Эти два компонента устанавливаются производителем в монтажные блоки, они расположены под приборной панелью в правой ее части, а также в подкапотном пространстве недалеко от аккумулятора. Заменить предохранитель можно при помощи специального пинцета – он расположен у внутренней стороны крышки предохранительного блока отсека двигателя. Предохранители больших размеров можно заменить без помощи пинцета, руками.

Таким образом можно заменить и реле.

Меры безопасности при замене предохранителя

Стоит упомянуть, что запрещается менять предохранитель и перемычки, которые не подходят по силе тока. Не заменяйте детали на те, что вы сделали самостоятельно или же на те, которые отремонтировали. Иначе появляется опасность возникновения замыкания, которое может привести к возгоранию.

В торцевой части предохранителя расположено значение, которое соответствует максимальному количеству тока, текущего по прибору. Этот показатель называется предохранительным номиналом. Он определяется согласно цвету изолятора. Если показатель превысить, предохранитель сгорит (расплавиться) и металлические пластины, которые находятся во внутренней части прибора, восстановить уже не получится, их придется менять.

Если предохранитель на бензонасос Форд Фокус 2 или Фокус 1 сгорел, он принудительно разомкнет электрическую цепь, где он вмонтирован. Благодаря этому электроприборы гарантированно не будут испорчены, а автомобиль не загорится.

Где находится предохранитель бензонасоса Форд Фокус 2

Многие владельцы Фокусов даже не представляют, в какой части бензонасоса располагается предохранитель. В дорестайлинговой версии Форд Фокус 2 предохранитель располагался в колодках, первая из них была установлена в подкапотном пространстве машины, а вторая – под панелью приборов, там, где было расположено сидение для пассажиров (под вещевым ящиком, что в быту называется «бардачок»). Предохранительный блок, что располагался в пространстве под капотом, находился в левой части, возле аккумулятора.

В салоне современных моделей предохранительный блок можно найти под перчаточным отсеком. Там он крепится при помощи двух замков, которые внешне напоминают саморезы.

Снять предохранитель можно следующим образом:

Замки необходимо поворачивать против часовой, далее часть блока, что расположена впереди, опрокидывается вниз.
Блок можно немного приподнять и выдвигать назад, тогда он опрокидывается еще больше, и добраться до предохранителя будет легче.
Номера предохранителей наносятся производителями на колодку.
Если предохранитель или реле повреждены, их необходимо заменить.
Извлеките детали, качая их из стороны в сторону.

Во время выполнения работ по замене предохранителя топливного насоса Форд Фокус 2 не забывайте выключать аккумуляторную батарею.

Расположение предохранителей на Форд Фокус 2

Основной блок предохранителей на Ford Focus 2 располагается под капотом — в его правом дальнем углу.

Схема расположения предохранителей:

36 — РСМ
35 — предохранитель клапанов, РСМ
34 — предохранитель катушки зажигания, форсунок
33 — предохранитель перепускного клапана промежуточного охлаждения дизельного мотора
32 — предохранитель датчиков кислорода
31 — предохранитель зарядки аккумулятора
30 — предохранитель коробки передач, РСМ
29 — предохранитель системы климат-контроля
28 — управление свечой
27 — компрессор кондиционера
26 — коробка передач
25 — предохранитель зажигания
24 — предохранитель вспомогательного отопителя
23 — предохранитель омывателя
22 — предохранитель усилителя руля
21 — предохранитель вспомогательного отопителя
20 — звуковая сигнализация
19 — предохранитель ABS
18 — инвертирующий усилитель мощности
17 — крыша
16 — предохранитель левого обогревателя ветрового стекла
15 — предохранитель вентилятора охлаждения двигателя
14 — предохранитель правого обогревателя ветрового стекла
13 — предохранитель стартера
12 — реле зажигания
11 — предохранитель стартера и приборов
10 — вентилятор климат-контроля
9 — предохранитель силового агрегата
8 — предохранитель клапанов динамической стабилизации, антиблокировочной системы
7 — насос системы динамической стабилизации, антиблокировочная система
6 — предохранитель свечей подогрева
5 — предохранитель вспомогательного отопителя
4 — блок предохранителей
3 — блок предохранителей
2 — предохранитель усилителя руля
1 — предохранитель вентилятора охлаждения

В салоне автомобиля располагается еще один блок предохранителей. Его можно найти под бардачком.

Схема расположения предохранителей в салоне Форд Фокус:

143 — предохранитель левого ближнего света
142 — предохранитель правого ближнего света
141 — электропривод зеркала заднего вида, габариты заднего хода
140 — предохранитель левого дальнего света
139 — предохранитель правого дальнего света
138 — трансмиссия, акселератор, силовой агрегат
136 — предохранители жиклеров и насоса омывателя
135 — ночная подстветка
134 — электрика водительской двери, центральный замок
133 — электрика пассажирской двери, центральная система блокировки
132 — стоп-сигнал
131 — предохранитель заднего стеклоочистителя
130 — не задействован
129 — предохранитель очистителя ветрового стекла
128 — не задействован
127 — предохранитель стеклоподъемников
126 — система управления без ключа
125 — предохранитель правых габаритов
124 — предохранитель левых габаритов
123 — предохранитель обогрева зеркал
122 — подушка безопасности
121 — обогрев передних сидений
120 — электрика задней правой двери
119 — гнездо питания в багажнике
118 — электрика задней левой двери
117 — подсветка номера
116 — предохранитель фар и противотуманных фар
115 — внешнее освещение от генератора
114 — иммобилайзер, питание от генератора
113 — подфарники
112 — предохранитель аудио-системы
111 — топливный насос
110 — переключение освещения от генератора (в дневное время)
109 — дополнительное гнездо питания сзади, прикуриватель
108 — система навигации, аудио-система
107 — система бортовой диагностики, питание приборов от аккумулятора
106 — система управления без ключа
105 — предохранитель обогревателя заднего стекла
104 — внутреннее освещение
103 — внешнее освещение от аккумулятора
102 — приемник дистанционного управления, фильтр продуктов сгорания на дизеле, рулевая колонка, регулятор отопителя
101 — привод крыши, привод водительского кресла, привод люка
100 — питание электронных модулей от замка зажигания

Видео-инструкция по замене предохранителя на Форд Фокус 2:

Ремонт электрооборудования Ford Focus 2

Большинство цепей питания электрооборудования автомобиля Форд Фокус защищено плавкими предохранителями.

Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.
Блоки предохранителей для Форд фокус 2 и 2 рестайлинг различны и соответсвенно для каждого из них будет приведена своя фотография с расположением установленных в них предохранителей, их номиналом и назначением.

Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2

Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 1.

Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2

Рис. 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве Ford focus 2

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 2), крышка монтажного блока снята). В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве Ford focus 2

1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа…

2. …и опустите монтажный блок вниз.

3. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.

4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.

6. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.

На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.

8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.
9. Установите детали в порядке, обратном снятию.

Реле топливного насоса Форд Фокус 2 2007

Про реле бензанасоса.

Предохранитель. Форд фокус2.Замена предохранителя. Постоянно гаснет бк. Сбиваются часы

Ford Fusion не заводится не бензонасос

ФОРД ФОКУС 1, НАЗНАЧЕНИЕ РЕЛЕ И ПРЕДОХРАНИТЕЛЕЙ

замена топливного насоса форд фокус 2 (Focus 2)

Как накрылся бензонасос на Форд Фокусе

Ford Focus не заводится

Замена предохранителя на Форд Фокус 2

Не включается бензонасос. Как найти причину.

Как поменять бензанасос на Форд Фокус 2. Азбука Форд.

Форд фьюжн чем диагностировать

Автозапчасти к Форду

Ford fiesta 2005 дизель отзывы

Печка на Форде Фокусе

Форд эко спорт интерьер

Крепление акб Форд Фокус

Форсунка двигателя Ford Focus

Выбор Форд маверик

Кузов на Форд сиерра хэтчбек

Форд Транзит инструкция по эксплуатации 2012 года

Форсунка стеклоомывателя с обогревом на Форд Фокус 3

Производитель Форд торнео

Диски Форд Транзит 2013г нет

Ford зимний пакет 2012 что входит

Ford Focus 1 8 TDCI не заводится

Главная »
Популярное »
Реле топливного насоса Форд Фокус 2 2007

Где находится предохранитель на бензонасос Ford Focus 2

Автомобиль: Форд Фокус 2. Спрашивает: Дмитрий Николаевич.
Вопрос: где искать предохранитель бензонасоса на Форд Фокус 2?

В одно прекрасное утро прямо по дороге на работу заглох мотор. Удивился, съехал на обочину. Сначала испугался, думал ремень ГРМ того, и клапанам тоже, того!

Открыл капот, вроде все целое, кулака дружбы нет. Включил зажигание, бензонасос не гудит. Поставил на сигналку, снял с сигналки.

Снял клемму. Покурил. Всё-равно бензонасос не гудит.

Дотолкали меня до дома на буксире. Не могу сообразить в чём дело, где предохранитель бензонасоса на Форд Фокус 2.

Предохранители на Форд Фокус 2

Практически все цепи питания в Фокусе второго поколения защищены предохранителями.

Подключаются они через реле. Эти блоки могут быть установлены как в салоне авто, так и в подкапотном пространстве возле АКБ. Замена предохранителей производится при помощи специального пинцета. Расположен он на крышке с внутренней стороны. Реле можно менять руками.

The following two tabs change content below.

Предохранитель на бензонасос (до 2007 года)

№51 в монтажном блоке. Местонахождение блока предохранителей в салоне.

Доступ к предохранителям в салоне осуществляется при помощи фиксаторов, которые надо потянуть вниз. Сам блок располагается возле вещевого ящика, под ним. Откручиваем два фиксатора блока предохранителей.

Чтобы с блоком было удобнее работать, его можно немного выдвинуть вперёд. Он крепится на кронштейнах. Перед заменой предохранителя важно выяснить причину, по которой он перегорел.

Реле бензонасоса на Форде после 2007 года

Реле К4, оно пятиконтактное. 2 вертикально и 3 горизонтально.

Ставим перемычку

Можно в такой ситуации поставить временно перемычку на верхних 2 контакта. Тогда бензонасос будет работать принудительно при включении зажигания. Рекомендуем воздержаться от установки перемычек.

Это может стать причиной возникновения более серьёзных проблем или пожара. ТОЛЬКО КАК ВРЕМЕННЫЙ ВАРИАНТ.

Расположение реле и предохранителей в монтажном блоке под капотом Ford Focus 2

Предохранители и защищаемые ими цепи

Реле подкапотного блока и включаемые ими цепи

Другой вариант расположения предохранителей в монтажных блоках Форд Фокус 2 описан по этой ссылке

Расположение реле и предохранителей в салоне Ford Focus 2

Реле, предохранители и защищаемые ими цепи

Диагностика и ремонт Ford тут. Перепрошивка и ремонт блоков управления SRS Airbag тут.

Электроприборы и цепи питания в автомобиле защищены от короткого замыкания или высокой нагрузки плавким предохранителем (ПП). Устройства потребляющие высокий ток дополнительно защищены реле. Предохранители и реле находятся в монтажных блоках под капотом и в салоне автомобиля.

Где находится монтажный блок Форд Фокус 2

Автомобиль Форд Фокус 2 выпускался с 2004 до 2010 г. После 2007 г. был выпущен рестайлинг имеющий некоторые отличия в схеме предохранителей. Сами модули располагаются в одинаковых местах, подкапотные блоки одинаковые, отличия только во внутренних модулях и в отсутствии ПП замка багажника у дорестайлинговой модели.

Подкапотный модуль предохранителей

Первый блок предохранителей ford focus 2 находится возле водительского крыла под капотом, около АКБ. Для проверки или замены ПП необходимо снять крышку и воспользоваться пинцетом, закрепленным с ее обратной стороны. Реле и крупные предохранители достаются руками.

С внутренней стороны есть схема расположения ПП. Она со временем выгорает, в таком случае можно распечатать новую и закрепить ее на крышке. Расшифровка подкапотного модуля плавких предохранителей автомобиля Форд Фокус 2

Внутрисалонный монтажный блок ПП

В Форд Фокус 2 внутренний модуль плавких предохранителей находится с пассажирской стороны под отделением для перчаток (бардачок). В авто, выпущенных с 2004 г. по 2007 г.

(дорестайлинг), для проверки и замены ПП, необходимо потянуть за фиксаторы и снять верхнюю крышку. Там есть фиксатор, повернув который можно опустить весь модуль.

Распиновка ПП внутреннего модуля в автомобиле Ford Focus второго поколения до 2007 г.

Схема предохранительного блока внутреннего Форд фокус 2 после 2007 г. (рестайлинг)

Проверка и замена предохранителей

Проверить работоспособность предохранителя можно визуально или при помощи электроизмерительного прибора. Перегоревшие ПП необходимо поменять на новые, такого же номинала. Использование предохранителей номиналом ниже рекомендованного, приведет его к выходу из строя. Применение более мощного ПП может стать причиной оплавления или возгорания проводки, а также не защитит прибор от увеличенной нагрузки.

Понравилась статья? Оцените.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках которые находятся в салоне автомобиля под панелью приборов с правой стороны и а подкапотном пространстве рядом с аккумуляторной батареей.

Большинство предохранителей установлено в монтажном блоке предохранителей и реле, расположенном в салоне (рис. ниже) под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) приведены в табл. ниже.

Номера предохранителей и реле в монтажном блоке, расположенном в салоне.

Назначение предохранителей и реле. установленным в монтажном блоке в салоне.

Реле топливного насоса форд фокус 2 – Где находится реле бензонасоса на Форд Фокус 2? (решено) — 1 ответ

Предохранитель топливного насоса Форд фокус 2, предохранители ff2

Роль предохранителя бензонасоса Форд Фокус 2

Меры безопасности при замене предохранителя

Где находится предохранитель бензонасоса Форд Фокус 2

Снять предохранитель можно следующим образом:

Замки необходимо поворачивать против часовой, далее часть блока, что расположена впереди, опрокидывается вниз.
Блок можно немного приподнять и выдвигать назад, тогда он опрокидывается еще больше, и добраться до предохранителя будет легче.
Номера предохранителей наносятся производителями на колодку.
Если предохранитель или реле повреждены, их необходимо заменить.
Извлеките детали, качая их из стороны в сторону.

Расположение предохранителей на Форд Фокус 2

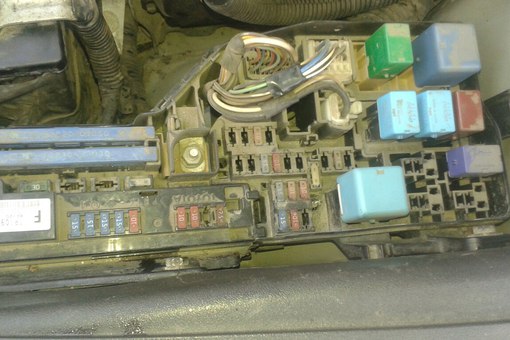

Основной блок предохранителей на Ford Focus 2 располагается под капотом — в его правом дальнем углу.

Схема расположения предохранителей:

36 — РСМ
35 — предохранитель клапанов, РСМ
34 — предохранитель катушки зажигания, форсунок
33 — предохранитель перепускного клапана промежуточного охлаждения дизельного мотора
32 — предохранитель датчиков кислорода
31 — предохранитель зарядки аккумулятора
30 — предохранитель коробки передач, РСМ
29 — предохранитель системы климат-контроля
28 — управление свечой
27 — компрессор кондиционера
26 — коробка передач
25 — предохранитель зажигания
24 — предохранитель вспомогательного отопителя
23 — предохранитель омывателя
22 — предохранитель усилителя руля
21 — предохранитель вспомогательного отопителя
20 — звуковая сигнализация
19 — предохранитель ABS
18 — инвертирующий усилитель мощности
17 — крыша
16 — предохранитель левого обогревателя ветрового стекла
15 — предохранитель вентилятора охлаждения двигателя
14 — предохранитель правого обогревателя ветрового стекла
13 — предохранитель стартера
12 — реле зажигания
11 — предохранитель стартера и приборов
10 — вентилятор климат-контроля
9 — предохранитель силового агрегата
8 — предохранитель клапанов динамической стабилизации, антиблокировочной системы
7 — насос системы динамической стабилизации, антиблокировочная система
6 — предохранитель свечей подогрева
5 — предохранитель вспомогательного отопителя
4 — блок предохранителей
3 — блок предохранителей
2 — предохранитель усилителя руля
1 — предохранитель вентилятора охлаждения

В салоне автомобиля располагается еще один блок предохранителей. Его можно найти под бардачком.

Схема расположения предохранителей в салоне Форд Фокус:

143 — предохранитель левого ближнего света
142 — предохранитель правого ближнего света
141 — электропривод зеркала заднего вида, габариты заднего хода
140 — предохранитель левого дальнего света
139 — предохранитель правого дальнего света
138 — трансмиссия, акселератор, силовой агрегат
136 — предохранители жиклеров и насоса омывателя
135 — ночная подстветка
134 — электрика водительской двери, центральный замок
133 — электрика пассажирской двери, центральная система блокировки
132 — стоп-сигнал
131 — предохранитель заднего стеклоочистителя
130 — не задействован
129 — предохранитель очистителя ветрового стекла
128 — не задействован
127 — предохранитель стеклоподъемников
126 — система управления без ключа
125 — предохранитель правых габаритов
124 — предохранитель левых габаритов
123 — предохранитель обогрева зеркал
122 — подушка безопасности
121 — обогрев передних сидений
120 — электрика задней правой двери
119 — гнездо питания в багажнике
118 — электрика задней левой двери
117 — подсветка номера
116 — предохранитель фар и противотуманных фар
115 — внешнее освещение от генератора
114 — иммобилайзер, питание от генератора
113 — подфарники
112 — предохранитель аудио-системы
111 — топливный насос
110 — переключение освещения от генератора (в дневное время)
109 — дополнительное гнездо питания сзади, прикуриватель
108 — система навигации, аудио-система
107 — система бортовой диагностики, питание приборов от аккумулятора
106 — система управления без ключа
105 — предохранитель обогревателя заднего стекла
104 — внутреннее освещение
103 — внешнее освещение от аккумулятора
102 — приемник дистанционного управления, фильтр продуктов сгорания на дизеле, рулевая колонка, регулятор отопителя
101 — привод крыши, привод водительского кресла, привод люка
100 — питание электронных модулей от замка зажигания

Видео-инструкция по замене предохранителя на Форд Фокус 2:

Ремонт электрооборудования Ford Focus 2

Большинство цепей питания электрооборудования автомобиля Форд Фокус защищено плавкими предохранителями.

Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2

Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2

2. …и опустите монтажный блок вниз.

5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.

Реле топливного насоса Форд Фокус 2 2007

Про реле бензанасоса.

Предохранитель. Форд фокус2.Замена предохранителя. Постоянно гаснет бк. Сбиваются часы

Ford Fusion не заводится не бензонасос

ФОРД ФОКУС 1, НАЗНАЧЕНИЕ РЕЛЕ И ПРЕДОХРАНИТЕЛЕЙ

замена топливного насоса форд фокус 2 (Focus 2)

Как накрылся бензонасос на Форд Фокусе

Ford Focus не заводится

Замена предохранителя на Форд Фокус 2

Не включается бензонасос. Как найти причину.

Как поменять бензанасос на Форд Фокус 2. Азбука Форд.

Форд фьюжн чем диагностировать

Автозапчасти к Форду

Ford fiesta 2005 дизель отзывы

Печка на Форде Фокусе

Форд эко спорт интерьер

Крепление акб Форд Фокус

Форсунка двигателя Ford Focus

Выбор Форд маверик

Кузов на Форд сиерра хэтчбек

Форд Транзит инструкция по эксплуатации 2012 года

Форсунка стеклоомывателя с обогревом на Форд Фокус 3

Производитель Форд торнео

Диски Форд Транзит 2013г нет

Ford зимний пакет 2012 что входит

Ford Focus 1 8 TDCI не заводится

Главная »
Популярное »
Реле топливного насоса Форд Фокус 2 2007

Блоки предохранителей, предохранители

MiniFAQ темы
Предохранители и реле на Форд Фокус 2 разнесены по двум блокам:
1) под капотом — сильноточные предохранители и реле, а также относящиеся к компонентам, находящимся под капотом, на схемах обозначен FRONT JUNCTION BOX (FJB)
2) в салоне под перчаточным ящиком над ногами пассажира — слаботочные и защищающие цепи управления, на схемах обозначен PASSENGER JUNCTION BOX, PJB, также применяют термин GEM

в салоне и частично под капотом используются ножевые предохранители формата mini

рестайл дизель+ППП+КК+Зимний пакет (включая обогрев лобового):

Схемы размещения и назначения предохранителей и реле на крышке:

предохранители на средние и большие токи

предохранители на малые токи

Номер предохранителя Сила тока, А Защищаемые цепи
1 40 Электровентилятор охлаждения двигателя
2 80 Рулевое управление с усилителем
3 60 Внутренний блок предохранителей 1
4 60 Внутренний блок предохранителей 2
5 80 Вспомогательный отопитель
6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)
7 30 Антиблокировочная система, насос системы динамической стабилизации
8 20 Антиблокировочная система, клапаны системы динамической стабилизации
9 20 Модуль управления силовым агрегатом (PCM)
10 30 Вентилятор системы климат-контроля
11 20 Выключатель зажигания (стартера и приборов)
12 40 Реле 15l зажигания
13 20 Электрическая обмотка стартера
14 40 Обогрев лобового стекла, правая сторона
15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)
16 40 Обогрев ветрового стекла, левая сторона
17 30 Складывающаяся крыша
18 30 Инвертирующий усилитель мощности
19 10 Модуль ABS
20 15 Звуковой сигнал
21 20 Вспомогательный отопитель
22 10 Модуль усилителя рулевого управления
23 30 Омыватели фар
24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
25 10 Реле зажигания
26 15 Автоматическая коробка передач
26 10 Непрерывное питание PCM (только Focus ST и Focus RS)
27 10 Муфта компрессора системы кондиционирования
28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)
29 10 Система раздельного климат-контроля
30 3 PCM, автоматическая коробка передач
31 10 Интеллектуальная зарядка аккумуляторной батареи
32 10 Автоматическая коробка передач
32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)
33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)
34 10 Форсунки, катушки зажигания
35 10 PCM, клапаны, электромагнитные клапаны
36 10 PCM

Согласно исследованиям Мишуха
Блоки предохранителей, предохранители (сообщение #14349458)
24й предохранитель — это подогреватель топливного фильтра дизельного двигателя.

Источники:

http://wiki.zr.ru/58-1_%D0%A0%D0%B5%D0%BC%D0%BE%D0%BD%D1%82_Ford_Focus_II
http://carfrance.ru/gde-naxoditsya-rele-benzonasosa-na-ford-fokus-2/
http://ford-sun.ru/raznoe-2/rele-toplivnogo-nasosa-ford-fokus-2-gde-naxoditsya-rele-benzonasosa-na-ford-fokus-2-resheno-1-otvet.html
http://bolt-taxi.com/gde-nahoditsya-predohranitel-na-benzonasos-ford-focus-2/
http://ford-sun.ru/raznoe-2/rele-toplivnogo-nasosa-ford-fokus-2-gde-naxoditsya-rele-benzonasosa-na-ford-fokus-2-resheno-1-otvet.html
http://ffclub.ru/topic/121568/jump_1950/

Предохранитель бензонасоса дастер 2 0 – Рено Логан блок предохранителей прикуривателя и бензонасоса

16.07.2019

Автомобиль: Форд Фокус 2. Спрашивает : Дмитрий Николаевич. Вопрос: где искать предохранитель бензонасоса на Форд Фокус 2?

В одно прекрасное утро прямо по дороге на работу заглох мотор. Удивился, съехал на обочину. Сначала испугался, думал ремень ГРМ того, и клапанам тоже, того! Открыл капот, вроде все целое, кулака дружбы нет. Включил зажигание, бензонасос не гудит. Поставил на сигналку, снял с сигналки. Снял клемму. Покурил. Всё-равно бензонасос не гудит.

Содержание

Предохранители на Форд Фокус 2

Практически все цепи питания в Фокусе второго поколения защищены предохранителями.

Предохранитель на бензонасос (до 2007 года)

№ 51 в монтажном блоке.

Доступ к предохранителям в салоне осуществляется при помощи фиксаторов, которые надо потянуть вниз. Сам блок располагается возле вещевого ящика, под ним.

Реле бензонасоса на Форде после 2007 года

Реле К4, оно пятиконтактное. 2 вертикально и 3 горизонтально.

Ставим перемычку

Можно в такой ситуации поставить временно перемычку на верхних 2 контакта. Тогда бензонасос будет работать принудительно при включении зажигания.

Рекомендуем воздержаться от установки перемычек. Это может стать причиной возникновения более серьёзных проблем или пожара. ТОЛЬКО КАК ВРЕМЕННЫЙ ВАРИАНТ.

Предохранитель бензонасоса форд фокус 2

Полная информация о электро оборудовании Форд Фокус 2. Электросхемы в формате pdf. Расположение блоков управления. Описание блока предохранителей и реле. Предохранитель прикуривателя.

На данной схеме представлено расположение всех электронных блоков управления.

Источник: http://carfrance.ru/gde-naxoditsya-rele-benzonasosa-na-ford-fokus-2/

Отзыв владельца Ford Focus II Sedan — поломка. Столкнулся с неведомой проблемой. Однажды сел в машину, поворачиваю ключ и не слышу звука срабатывания бензонасоса, попробовал еще раз, и еще раз, спустя некоторое…

Источник: http://yandex.ru/search/direct?filters_docs=direct_cm%2C6bf1b11fb0933782&lr=213&mw=1&source=direct_wizard&text=%D1%80%D0%B5%D0%BB%D0%B5+%D1%82%D0%BE%D0%BF%D0%BB%D0%B8%D0%B2%D0%BD%D0%BE%D0%B3%D0%BE+%D0%BD%D0%B0%D1%81%D0%BE%D1%81%D0%B0+%D1%84%D0%BE%D1%80%D0%B4+%D1%84%D0%BE%D0%BA%D1%83%D1%81+2

Как найти и заменить блок реле и предохранителей Ford Focus 2 Рестайлинг

Обычно современная автомобильная электроника Форда не вызывает никаких проблем и нареканий, поскольку эти системы проходят многочисленные заводские тестирования. Однако любое вмешательство в эту сложную паутину, спрятанную под обшивкой салона, к которому нередко прибегают не только профессионалы, но и не самые опытные любители, может вывести ее из строя, причинив владельцу транспортного средства серьезные неприятности. Мало того, коротнуть может и без вмешательств, заставив водителя в экстренном порядке проходить курсы юного электрика.

Источник: http://AvtoSotka.ru/to/shema-predohranitelej-ford-fokus-2.html

Полезные сведения и нюансы установки фильтров

Интересно, но оригинальные фильтры в продаже для Ford Focus практически не встречаются. Тем самым производитель вынуждает менять насос целиком, в сборе. В автомобиле «Форд Фокус» используются два типа фильтров: ФГО (для грубой очистки), представляющий собой сетку, и ФТО в виде колбы.

Предназначение фильтров описывать подробно не надо. Скажем только, что они качественно очищают горючее в два этапа. Такая практика уже давно встречается в автомобилестроении: один фильтр забирает все крупные частицы сора (сетка), другой — качественно очищает топливо перед его непосредственной подачей в двигатель.

Сетка грубой очистки на Ford Focus расположена внутри насоса

Топливные фильтры на Ford Focus могут иметь различные конструкции и располагаться в разных местах, в зависимости от модификации и системы автомобиля. Например, на инжекторных ДВС выносной фильтр ФТО расположен возле бака, а сетка ФГО — внутри топливного насоса.

На Ford Focus сетка ФГО считается одноразовым, несъёмным элементом, и по заводским указаниям меняется только в сборе с насосом. Регламент замены для ФТО (выносной) – каждые 60 000 км пробега, для ФГО (погружной) – каждые 120 000 км пробега.

Интересно расположение ФТО на дизельных Ford Focus. Он находится сзади двигателя, сам фильтрующий элемент изготовлен из бумаги. Срок замены такого фильтра, соответственно, сокращается до 25 000 км пробега.

Заменить фильтр выносной довольно легко. Нужно залезть под машину, которую заранее поставить на подъёмник или яму. Перед этим следует надеть защитные перчатки и открыть створку или окно в гараже для выхода паров бензола. В целях обеспечения пожарной безопасности рекомендуется отключить все нагревательные устройства.

Далее нужно действовать в такой последовательности:

Залить немного горючего в бак, завести мотор и подождать, пока он заглушится (заканчивается топливо в системе — сбрасывается давление).
Фильтр крепится к кузову болтом, его и надо отвернуть.
Отсоединить топливные шланги, идущие на фильтр (заранее подготовить пустую ёмкость, в которую будет выливаться горючее, оставшееся в трубках).
Затем фильтр можно снять, отсоединив от хомута.
В хомут затянуть новый ФТО.

Видео: снятие топливного фильтра Ford Focus 1

Крайне важно не забыть маркировать трубки, шланги и штуцера, которые снимаем.

Фильтр выносной «Форд Фокус» расположен отдельно от насоса

Когда устанавливается новый фильтр, следует обратить внимание на стрелку, помеченную на корпусе. Она указывает, какой стороной фильтрующий элемент должен смотреть на двигатель (т. е. фильтр надо поставить так, чтобы он был направлен стрелкой к мотору автомобиля).

Стрелка на фильтре должна смотреть на двигатель во время установки

Замена сетки проводится вместе с заменой насоса. Однако находятся такие автомобилисты, которые умеют чистить сетку, не меняя её. Существует и другой вариант: поставить на входе родного топливного насоса сетку от другой модели авто, тем самым создав добавочную фильтрацию. Это нечто вроде модернизации, призванной улучшить стабильность работы двигателя на некоторое время. На самом же деле, только полноценная замена элемента даст возможность улучшить динамические и технические показатели двигателя, если погружной фильтр уже не справляется со своими обязанностями.

Практически на всех Ford Focus сверху топливного бака прорезано отверстие, которое предусмотрено для снятия насоса с фильтром без демонтажа всего бака.

Алгоритм проведения замены выглядит так:

Откидывается задний диван.
По проводам, идущим к насосу, определяется его местоположение.

Провода на топливный насос помогут определить его местоположение
Если лючок не предусмотрен производителем, то следует ножницами по металлу вырезать и отогнуть железо ровно столько, чтобы хватило для вынимания насоса.

Вырезанный ножницами лючок обеспечит свободный доступ к насосу
Насос держится на гайке, которую надо отвернуть.

Видео: как снять бензонасос Ford Focus 2

После того как насос демонтируется, надо скинуть нижнюю пластмассовую крышку, защищающую сетку.

Фильтр погружной находится внутри насоса, он скрыт нижней пластмассовой крышкой

Остаётся снять погружной фильтр и заменить его. Если проводится замена насоса, то нужно установить новый агрегат на место старого. После сборки обязательно нужно закачать немного топлива в систему стартером, но не заводить мотор. Затем следует проверить соединение на наличие течи. Машину надо протестировать также и в движении. Если течи нигде нет, все шланги и трубки нормально закреплены, то нужно прогнать автомобиль на скорости по трассе, затем под горку. Так проверяется подача горючего в разных режимах езды.

Старые топливные насосы некоторые владельцы отдают в автосервисы, где агрегаты чинят и выставляют на продажу. Если не хочется выбрасывать деталь, то можно поступить именно так и заработать немного денег.

Видео: замена бензонасоса на Ford Focus

Источник: http://ilifia-club.ru/tehobsluzhivanie/ford-fokus-rele-benzonasosa.html

Электросхемы Ford Focus 2

Остались вопросы? Больше информации про электро оборудование, а так же полные электро — схемы форд фокус 2 можете найти в данном руководстве: «скачать«.

Мы так же подготовили видео материал по данной публикации у себя на канале. Смотрите и подписывайтесь.

А если знаете как сделать данный материал лучше или остались вопросы пишите всё в комментарии.

Источник: http://vsepredohraniteli.ru/ford/focus-2.html

Ford Focus 2 — Где У Него Главное Реле?

#1 Sorokin_Vadim

APC-Пользователи440 сообщений

Город: Москва
Пол: Мужчина

Пришлось помогать знакомым, несмотря на полное отсутствие какого то опыта и знания «фирменных фишек» по данному аппарату, поэтому наверное некоторые вопросы покажутся крайне тупыми, за что заранее извиняюсь.

Итак: Фокус 2006г, DURATEC VCT 1.6L одномоментно перестал заводиться, стартер крутит и все.

Попросили помочь меня, ибо знакомых спецов по фордам нет, да и мне сходу неудобно отказать, может там ерунда какая. Скачал первую попавшуюся прогу в инете — FORScan и поехал смотреть.

Искры нет. Импульсы на форсунках, каюсь, не посмотрел, так как прочел ошибки и переключился на них, показалось интереснее. Бензонасос при стартере включается, давление есть.

В системе три нестирающиеся ошибки:

0686-72 высокое напряжение главного реле
0562-71 низкое напряжение системы (может это следствие верхней ошибки?) аккумулятор заряжен.

1000-70 (вот блин, не записал, там что то замудреное было про диагностику, а теперь забыл расшифровку, но ИМХО это что то второстепенное).

И вот собственно вопрос: в Опеле майн реле — это важная вещь, я думал в форде тоже надо начинать с этой ошибки, ТАК ГДЕ ЭТО РЕЛЕ?

В инете выложено два вида расположения реле на подкапотном блоке реле и предохранителей.

В первом случае это реле R6

У нас второй вариант:

В этом варианте главного реле просто нет. Все остальные реле имеют другие назначения, реле R8 главным реле не является, это реле зажигания , оно наоборот отключает часть потребителей при запуске, как я понял.

Кто знает сей аппарат, пожалуйста подскажите:

1. В правильном ли направлении я ищу?

2. Если в правильном, то где искать это реле? Ошибка есть, значит и реле наверное все таки есть.

(Хотя, у Опеля ошибки цепи главного реле Р1230, Р0681- это достаточно неприятно и не всегда говорит о поломке именно реле).

Может я вообще не с того начал поиски.

Заранее благодарен тем, кто не пройдет мимо

Наверх
Ник или цитата

#2 Conon9

+7 922 44 25 905

APC-Пользователи870 сообщений

Город: Сургут
Пол: Мужчина

www.86chip.ru

Наверх
Ник или цитата

#3 Sorokin_Vadim

APC-Пользователи440 сообщений

Город: Москва
Пол: Мужчина

Номер пина не сможете подсказать или там по состоянию проводки сразу все видно будет?

Наверх
Ник или цитата

#4 Conon9

+7 922 44 25 905

APC-Пользователи870 сообщений

Город: Сургут
Пол: Мужчина

Источник: http://auto-park24.ru/ford-focus/ford-fokus-2-rele-toplivnogo-nasosa-gde-nahoditsya.html

Предназначение

Меры безопасности при замене

Источник: http://ilifia-club.ru/tehobsluzhivanie/ford-fokus-rele-benzonasosa.html

Где находится реле бензонасоса на Форд Фокус 2?

Почему постоянно горит лампочка кнопки обогрева переднего стекла? – 5 ответов
Как отремонтировать бендикс стартера, Форд Фокус 2? – 4 ответа
Не приходит электричество от реле до бензонасоса – 3 ответа
Схема предохранителей Форд Фокус 2 – 2 ответа
Пропала подсветка в багажнике, как починить? – 2 ответа

Реле на дорестайле стоит в блоке предов и реле в салоне. Сам блок закреплён под бардачком. В нём бензонасос(или топливный насос) подключается с помощью реле К4. Предохранитель на насос имеет номер 51.

На рестайлинговом Фокусе реле также установлено в блоке салонном и отмечено как R19. Предохранитель на рисунке отмечен номером 111. Блок стоит также под бардачком за пластиковой панелью. Что бы открыть доступ надо верхний край панели потянуть на себя.

Подпишись

на наш канал в

Я ндекс.Дзене Еще больше полезных советов в удобном формате

Замена предохранителя Форд Фокус 2
Как поменять предохранители на Форд Фокус 2

Схема предохранителей Форд Фокус 2

Есть ли предохранитель на иммобилайзер в Форд Фокус 2?

При включении габаритов включается зажигание в Форд Фокус 2

Пропала подсветка в багажнике, как починить?

Где находятся предохранители Ford Focus II?

Замкнул разветвитель на прикуривателе и на панели загорелись подушка, ремень и внимание

Нет питания (не горит приборная панель, не открывается с брелка и т.д.)

Источник: http://ilifia-club.ru/tehobsluzhivanie/ford-fokus-rele-benzonasosa.html

Цена бензонасоса на Форд Фокус 2

Перед тем, как озвучить, сколько стоит оригинальный на «Фокус», отметим, что в последнее время точки продажи автозапчастей заполнены дешевыми оригинальными комплектующими производства Польши и Чехии. Все бы и ничего, но на территории этих стран нет никаких подобных производств. Следовательно, под видом оригинальных фордовских запчастей продаются обычные китайские подделки. Стоит запомнить, что на оригинальные автомобильные запчасти всегда распространяется гарантия продавца.

Итак, средняя цена оригинального бензонасоса на Форд Фокус 2 сегодня составляет порядка 130$, а его аналог, производимый компанией BOSCH, будет стоить около 70$.

Внушительно! Поэтому очень важно следить за состоянием этой детали, своевременно выявлять и устранять ее мелкие неисправности, чтобы в будущем не выкладывать столь
крупную сумму на ее покупку.

Источник: http://auto-park24.ru/ford-focus/ford-fokus-2-rele-toplivnogo-nasosa-gde-nahoditsya.html

При повороте ключа в замке в положение II не работает бензонасос Ford Focus

Форд фокус 2 доресталинг 2008 г. пробег 158000км.

При повороте ключа в положение II не слышно работы бензонасоса, стартер работает.

Предохранитель(111) и реле (R19) в блоке под бардачком исправны.

Сигнализация штатная с ключа + сигнализация с брелка.

Сначала попробовать поставить перемычку на исполнительные контакты реле, чтобы исключить бензонасос.

Или вскрыть реле и понажимать на якорь реле, насос должен работать.

to AL-DL:

Я его менял на исправное реле звукового сигнала что в блоке под капотом(оно идентичное) результат «ноль»

Ded007: Я его менял на исправное реле #

Это ничего не даст, вам же написали замкнуть его контакты, или перемкнуть токовые контакты в его посадочном месте.

to AL-DL:

Я правильно понимаю что нужно поставить перемычку на те контакты которые которые замыкают цепь?

это 3-5 контакты

Да, правильно. Если это реле бензонасоса.

to Авто(дед): в мануале к машине только про предохранители сказано, но порывшись по инету нашел что в этом блоке реле R19 -реле топливного насоса.

Я уже все мозги обломал. что может быть(в чем причина). если завтра поставив перемычку не будет результата то скорее всего бензонасос крякнул.

Ded007:
если завтра поставив перемычку не будет результата то скорее всего бензонасос крякнул.

Прежде чем «хоронить» насос, нужно замерить есть ли плюс 12.8 на этой перемычке.

при вкл. ключа реле срабатывает слышен щелчок. значит на катушку напряжение идет.

все контакты у реле включая катушку (снимал корпус реле) чистые проверял на проводимость все в норме.

Ded007:
при вкл. ключа реле срабатывает слышен щелчок. значит на катушку напряжение идет.

«Катушка» управляется по минусу ЭБУ, на ней может напряжение быть, а на контактах, через которые, собственно, питается сам б.насос его может не быть. И предохранители у них разные.

я по схеме на корпусе реле не могу сообразить что и где. где у «катушки» контакт. извини за мою тупость. и какие контакты питаю б.насос. если можно поясни мне.

и как проверить напряжение на контактах, если можно по подробнее. для меня это пока туговато.

Ded007:
как проверить напряжение на контактах, #

«Контролькой» (лампой с проводами) на тех контактах, которые вы собирались перемкнуть. (смотреть выше)

извините за мою тупость.. но куда ставить «минус» контрольки, а куда «плюс» контрольки. и еще ключ в замке зажигания нужно повернуть в положение II.?

причина в насосе(кончился он) заменил и проблема ушла.

Ded007:
причина в насосе(кончился он) заменил и проблема ушла. #

Поздравляю. Спасибо, что отписались. И на будущее ↓

Ded007:
но куда ставить «минус» контрольки, а куда «плюс»

Минус — корпус (масса) машины в любом доступном месте. Плюс — та точка, где нужно определить наличие.

to Авто(дед):

теперь я понял :), когда увидел весь процесс ремонта. просто для меня это впервые. Авто у меня не было до этого, все в первый раз когда-то начинается. Еще раз спасибо за коменты.

Отправьте страницу себе или другу, чтобы не потерять

Не нашли ответ на вопрос? Воспользуйтесь поиском по сайту, на сайте с 2007 года пишут настоящие мастера. Опубликовано более миллиона сообщений, вероятно там есть решение вашей проблемы!

Приветствую! Меня зовут Михаил, хочу высказать свою благодраность Вам и вашему сайту.

Благодаря вам самостоятельно удалось вывести царапины, которые поставила жена на парковке.

Началось все с того, что моя жена сдала на права и стала частенько брать мою машину, чтобы доехать до ближайшего торгового центра. Ничего не предвещало беды, но в один день она со слезами на глазах сказала, что теранулась на парковке о какой-то столб. Я до сих пор не понимаю, как это нужно было умудриться сделать, но у женщин все возможно, сами понимаете)) Царапина была достаточно глубокая, а денег и времени чтобы заморачиваться с покраской не было. По-этому на царапину я просто забил.

Неделю назад наткнулся у вас на блог Артема Шевченко, который в своей статье рассказал, как избавиться от царапин за 10 мин.. Сначала не поверил, но все же решил попробовать и ничуть не пожалел. Способ сработал на все 100, от царапины не осталось и следа, вот прямо вообще ничего не видно ни под каким углом.

В вобщем сохраню интригу, для тех кто хочет быстро избавитьвиться от цапапин, заходите и читайте статью у Темы в блоге, гарантирую, вы не пожалеете.

Источник: http://ilifia-club.ru/tehobsluzhivanie/ford-fokus-rele-benzonasosa.html

Предохранители и реле ford focus 2, электрические схемы

Блок: 1/2 | Кол-во символов: 533
Источник: http://carfrance.ru/gde-naxoditsya-rele-benzonasosa-na-ford-fokus-2/

Предохранители и реле Ford Focus 2, электрические схемы

Данная модель автомобиля очень распространённая, второе поколение «Фокусов» выпускалось в период с 2004 года по 2011 год. Несмотря на надёжность марки, у любых авто рано или поздно появляются проблемы, связанные с электрикой, приборами и оборудованием. Если вы приобрели машину в подержанном виде, неизвестно что с ней делал прошлый хозяин, поэтому перед эксплуатацией стоит проверить все предохранители и реле Ford Focus 2. Поэтому в ходе эксплуатации могут проявиться дефекты, пропадание контактов и другие неприятные сюрпризы.

У новых Форд Фокус 2 также могут наблюдаться некоторые проблемы с электрикой, а с течением времени даёт о себе знать некачественная пайка, окисление контактов и т.д. Чтобы справиться со всеми возможными неполадками, нужно быть во всеоружии.

Блок: 2/4 | Кол-во символов: 829
Источник: https://vmiredorog.ru/tehpomosch/182-predohraniteli-i-rele-ford-focus-2/

Реле бензонасоса на Форд Фокус 2

На всех версиях Форд Фокус второго поколения предохранитель и реле бензонасоса расположены в монтажном блоке, который установлен под бардачком спереди от пассажирского сиденья.

Расположение блока предохранителей.

Аварийное реле топливного насоса

Так оно выглядит.

Блок: 2/2 | Кол-во символов: 2586
Источник: http://carfrance.ru/gde-naxoditsya-rele-benzonasosa-na-ford-fokus-2/

Проверка цепи включения топливного насоса

…извлекаем его из монтажного блока и заменяем заведомо исправным.
Для этой цели можно использовать реле R2 звукового сигнала. Если с вновь установленным реле топливный насос включается, то реле топливного насоса вышло из строя и его необходимо заменить.
Однако наиболее вероятной причиной отключения топливного насоса является срабатывание аварийного выключателя системы подачи топлива. В условиях эксплуатации попадание колеса (особенно переднего левого) в выбоину на проезжей части или удар им о препятствие, а также даже легкое столкновение с другим транспортным средством приводит к отключению «минусового» провода топливного насоса.

Сняв обивку, можно проверить работоспособность выключателя

Отсоединив разъем, замыкаем контакты колодки проводов отрезком провода.
Если электропитание топливного насоса восстановилось, то выключатель неисправен и подлежит замене.

Блок: 2/2 | Кол-во символов: 1703
Источник: http://wiki.zr.ru/58-1_%D0%A0%D0%B5%D0%BC%D0%BE%D0%BD%D1%82_Ford_Focus_II

Блок в моторном отсеке

Большинство реле и часть предохранителей находятся также в монтажном блоке под капотом автомобиля.

Предохранители под капотом

F1, 40А — вентилятор охлаждения радиатора.
Если не включается вентилятор охлаждения, возможно охлаждающая жидкость просто не нагревается до нужной температуры. Проверьте её уровень в расширительном бачке. При необходимости долейте. Вентилятор обычно включается при температуре ОЖ около 100 градусов. Также дело может быть в работе термостата.

При правильной его работе на заведённом непрогретом двигателе нижний патрубок должен быть холодным. Ещё мог выйти из строя датчик температуры охлаждающей жидкости.
Проверьте также работоспособность самого двигателя вентилятора, подав на него напряжение 12 В напрямую от аккумулятора.

F2, 80А — усилитель руля.

Если у вас перестал работать гидроусилитель руля, руль стал крутиться тяжело, с трудом, проверьте первым делом уровень жидкости в бачке ГУР. Если уровень низкий или её там нет, скорее всего появилась течь в каком-либо шланге или его соединениях. Для проверки долейте жидкость до нормального уровня (заливается специальная жидкость для гидросистем, не перепутайте с тормозной, иначе выйдет из строя насос ГУР), покрутите руль в разные стороны, при этом попросите кого-либо посмотреть на шланги под капотом, идущие от бачка ГУР.

Если делаете диагностику одни, выверните руль в крайнее положение и осмотрите все шланги на предмет подтекания или следов от жидкости. Износившийся шланг замените на новый. Осмотрите также сам насос ГУР, возможно обнаружите подтекания на соединениях штуцеров.
Если руль крутится туго только на холостых оборотах, а при оборотах выше 1000 начинает крутиться легко, скорее всего дело в натяжении ремня или в насосе ГУР. Неисправный насос можно отремонтировать или заменить новым.

F3, 60А — салонный монтажный блок предохранителей.
F4, 60А — салонный монтажный блок предохранителей.

F5, 80А — кондиционер, климат-контроль.

Если у вас перестал работать кондиционер после зимы, скорее всего нужна диагностика и замена сальников, либо дозаправка. Дело может быть также в лопнувшем шланге. Зимой нужно периодически включать кондиционер, чтобы газ циркулировал по системе. Делать это нужно в тёплом месте, потому что при температуре ниже +5 градусов обычно кондиционер не включить.

Если при работе кондиционера температура воздуха недостаточно низкая для охлаждения, скорее всего в системе мало фреона. Проверьте давление и заправьте систему фреоном. Чтобы найти причину и устранить её, лучше всего обратиться на станцию диагностики или в автосервис.

Если не работает климат-контроль, проверьте уровень охлаждающей жидкости. Дело может быть в моторе отопителя, если он не работает совсем. Проверьте, доходит ли до него напряжение, прозвонив разъём. Можно также подать напрямую на мотор печки 12 В, проверив тем самым его работоспособность.
Если воздух дует только в определённых воздухопроводах, при включении нужного режима нет подачи воздуха из какого-то отверстия, скорее всего дело в неправильной работе заслонок, а возможно и блока отопителя, который ими управляет. Для устранения нужно разбирать торпеду.

F6, 60А — резервный.

F7, 30А — гидронасос ABS.

F8, 20А — клапаны ABS.

F9, 20А — обмотка и контакты главного реле.

F10, 30А — двигатель вентилятора печки.
Если не работает печка, см. информацию про F102.

F11, 20А — выключатель зажигания.

F12, 40А — цепь реле зажигания.

F13, 20А — стартер.
Если при повороте ключа двигатель не заводится и не слышен звук работы стартера, скорее всего у вас сел аккумулятор. Зарядите его или замените на новый. Проверьте также замок зажигания, контактную группу и проводку. Ещё дело может быть во втягивающем реле, бендиксе и плохих контактах.

F14, 40А — нагревательный элемент лобового стекла справа.

F15, 30А — реле вентилятора охлаждения радиатора.
См. информацию про F1.

F16, 40А — нагревательный элемент лобового стекла слева.

F17, 30А — резервный.
F18 — резервный.

F19, 10А — блок управления антиблокировкой ABS.

F20, 15А — звуковой сигнал.
Чтобы добраться до клаксона, нужно снять накладку над решёткой радиатора. Проверьте гудок, подключив к нему напряжение 12 В от аккумулятора. Если работает, значит дело в проводке или контактах на руле.

F21, 20А — дополнительный отопитель, подогреватель.

Реле под капотом

Помимо силовых предохранителей под капотом в монтажном блоке располагаются реле основных цепей автомобиля.

R1 — резервное.
R2 — реле звукового сигнала.
R3 — резервное.
R4 — резервное.
R5 — резервное.
R6 — главное реле, управление двигателем.
R7 — реле нагревательных элементов лобового стекла.
R8 — реле зажигания.
R9 — реле омывателя фар.
R10 — реле двигателя вентилятора печки.
R11 — реле компрессора кондиционера.
R12 — резервное.
R13 — тяговое реле стартера.
R14 — реле двигателя вентилятора охлаждения радиатора.

Надеюсь эта информация поможет вам быстро найти причину поломки и оперативно её устранить. Советую всегда возить с собой запасные предохранители и при появлении каких-либо проблем первым делом осматривать связанные с прибором предохранители и реле.

Внешне при осмотре предохранитель может выглядеть целым, но на самом деле при установке в монтажный блок не работать. Даже прозвонка снятого предохранителя тестером может показывать, что он рабочий, однако при микротрещинах его работа не будет исправной. Поэтому желательно сразу менять проблемные предохранители на заведомо новые и исправные. Это сбережёт ваши нервы и поможет быстрее найти причину.

Блок: 4/4 | Кол-во символов: 5504
Источник: https://vmiredorog.ru/tehpomosch/182-predohraniteli-i-rele-ford-focus-2/

Кол-во блоков: 5 | Общее кол-во символов: 11556
Количество использованных доноров: 3
Информация по каждому донору:

http://wiki.zr.ru/58-1_%D0%A0%D0%B5%D0%BC%D0%BE%D0%BD%D1%82_Ford_Focus_II: использовано 1 блоков из 2, кол-во символов 1703 (15%)
https://vmiredorog.ru/tehpomosch/182-predohraniteli-i-rele-ford-focus-2/: использовано 2 блоков из 4, кол-во символов 6333 (55%)
http://carfrance.ru/gde-naxoditsya-rele-benzonasosa-na-ford-fokus-2/: использовано 2 блоков из 2, кол-во символов 3119 (27%)

Реле бензонасоса форд фокус 2

58-1 Ремонт Ford Focus II

Проверка цепи включения топливного насоса

Сняв обивку, можно проверить работоспособность выключателя

Где находится реле бензонасоса на Форд Фокус 2?

Ford Focus II 2005 — 2011

Почему постоянно горит лампочка кнопки обогрева переднего стекла? – 5 ответов
Как отремонтировать бендикс стартера, Форд Фокус 2? – 4 ответа
Не приходит электричество от реле до бензонасоса – 3 ответа
Схема предохранителей Форд Фокус 2 – 2 ответа
Замкнул разветвитель на прикуривателе и на панели загорелись подушка, ремень и внимание – 2 ответа

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Схема предохранителей Форд Фокус 2

Где находятся предохранители Ford Focus II?

Почему постоянно горит лампочка кнопки обогрева переднего стекла?

Как отремонтировать бендикс стартера, Форд Фокус 2?

Форд фокус 2 где находится реле бензонасоса (видео)

Предохранители и реле Ford Focus 2, электрические схемы

Реле бензонасоса на Форд Фокус 2

Расположение блока предохранителей.

Аварийное реле топливного насоса

Так оно выглядит.

Проверка цепи включения топливного насоса

Сняв обивку, можно проверить работоспособность выключателя

Блок в моторном отсеке

Большинство реле и часть предохранителей находятся также в монтажном блоке под капотом автомобиля.

Предохранители под капотом

F2, 80А — усилитель руля.

F3, 60А — салонный монтажный блок предохранителей.
F4, 60А — салонный монтажный блок предохранителей.

F5, 80А — кондиционер, климат-контроль.

F6, 60А — резервный.

F7, 30А — гидронасос ABS.

F8, 20А — клапаны ABS.

F9, 20А — обмотка и контакты главного реле.

F10, 30А — двигатель вентилятора печки.
Если не работает печка, см. информацию про F102.

F11, 20А — выключатель зажигания.

F12, 40А — цепь реле зажигания.

F14, 40А — нагревательный элемент лобового стекла справа.

F15, 30А — реле вентилятора охлаждения радиатора.
См. информацию про F1.

F16, 40А — нагревательный элемент лобового стекла слева.

F17, 30А — резервный.
F18 — резервный.

F19, 10А — блок управления антиблокировкой ABS.

F21, 20А — дополнительный отопитель, подогреватель.

Реле под капотом

Помимо силовых предохранителей под капотом в монтажном блоке располагаются реле основных цепей автомобиля.

Где находится предохранитель бензонасоса на Форд Фокус 2

Автомобиль: Форд Фокус 2.
Спрашивает: Дмитрий Николаевич.
Вопрос: где искать предохранитель бензонасоса на Форд Фокус 2?

Предохранители на Форд Фокус 2

Практически все цепи питания в Фокусе второго поколения защищены предохранителями.

Подключаются они через реле . Эти блоки могут быть установлены как в салоне авто, так и в подкапотном пространстве возле АКБ. Замена предохранителей производится при помощи специального пинцета. Расположен он на крышке с внутренней стороны. Реле можно менять руками.

Предохранитель на бензонасос (до 2007 года)

№51 в монтажном блоке.

Местонахождение блока предохранителей в салоне.

Откручиваем два фиксатора блока предохранителей.

Реле бензонасоса на Форде после 2007 года

Реле К4, оно пятиконтактное. 2 вертикально и 3 горизонтально .

Ставим перемычку

2007 Ford Focus Расположение реле топливного насоса

Справочник владельцев focus foc 2007 года, сообщение 2002 года. Средняя стоимость замены топливного насоса ford focus составляет от 797 до 1002. Затраты на оплату труда оцениваются от 225 до 285, а стоимость запчастей – от 572 до 717.

2007 ford focus реле топливного насоса расположение

Схема подключения блока предохранителей Ford Fusion UK

Wrg 4083 93 Блок предохранителей Mustang

Как заменить реле топливного насоса

000 В пространстве для ног правого переднего пассажира за крышкой доступа к защитной панели.

2007 форд фокус расположение реле топливного насоса .

Оснастить внедорожники грузовые автомобили релейным топливным насосом форд фокус 2007 года производства автозоны.
Идентификация и обозначение блока предохранителей ford focus mk2 2004 2011.
Ford focus руководство по эксплуатации.
Высокоскоростной вентилятор системы охлаждения Реле низкой скорости переменного тока Реле ближнего света Реле топливного насоса Реле управления двигателем Реле вентилятора охлаждения 2007 focus foc.

2005 2007 форд фокус.
Я слышал о многих людях, которые думают, что проще проделать отверстие в полу вокруг жгута проводов, но правильный способ исправить это и самый безопасный – это опустить резервуар на землю, сняв ремни и вытащив его из Затем вы можете снять насос и очистить резервуар.
Найдите предохранитель и реле.
Когда я набираю 100 тысяч подписок, я отдаю свой porsche одному из вас, подписавшемуся.

Где находится переключатель сброса топливного насоса, расположенный на форд фокус 2007 года выпуска.
Европейская и мировая версии должны быть очень похожи или.
У нас лучшие товары по разумной цене.
Где реле клаксона находится на форд фокус 07.

Спасибо за просмотр этого видео-урока о том, как заменить топливный насос на Ford Focus 1-го поколения 1999 2007 года для Северной Америки.
Расположение масляного щупа см. В разделе идентификации компонентов в моторном отсеке в этой главе.

Расположение реле топливного насоса Ford Fiesta Mk7 St Youtube

2005 Ford Focus Схема подключения блока предохранителей

Модуль драйвера топливного насоса Ответы на вопросы с изображениями
11

1989 Ford Bronco Не работает топливный насос в баке Я не слышу

2003 Ford Focus Схема подключения топливной системы Fj

Схема предохранителей 2004 Focus Руководство по эксплуатации Схема

Схема подключения блока предохранителей F250 Mega

2001 F 350 Схема подключения топливного насоса Схема данных

Как заменить топливный фильтр Ford 2000 2008

Реле топливного насоса Ford Focus
Ford focus Снятие панели управления обогревателем центральной консоли.С помощью этого учебного пособия я покажу вам, как это сделать, используя только мультиметр. Поэтому все подразумеваемые гарантии, которые могут применяться к вашей части, ограничены сроком действия данной письменной гарантии.
расположение реле топливного насоса ford focus
реле топливного насоса ford focus
2007 расположение реле топливного насоса ford focus
2005 реле топливного насоса ford focus
2012 расположение реле топливного насоса ford focus
2002 реле топливного насоса ford focus
2008 топливный насос ford focus расположение реле

2008 Ford Focus Схема реле Схема Схема данных

1988 Схема подключения топливной системы Ford Ranger Схема подключения Mega

Схема подключения реле Блок предохранителей для экспедиционных огней 2007

Ford focus расположение блока предохранителей и реле видео водитель 81 porsche.
Реле топливного насоса Ford focus .
Блок подачи топлива в комплекте.
Как увеличить продолжительность обхода реле стартера автомобиля.
Мы предлагаем широкий ассортимент реле топливных насосов ford всех лучших производителей в отрасли по доступной цене, которая соответствует диапазону цен, который вы ищете.
Delphi fg1327 топливный насос на 2009 2011 ford focus gas eng.
Идентификация и обозначение блока предохранителей ford focus mk1 1998 2005 г.
С блоком подачи топлива.
Закажите топливный насос ford focus relay онлайн сегодня.
Потому что предохранитель топливного насоса перегорит и продолжит перегорать один за другим, если вы не оставите машину на несколько часов.
Получите бесплатную подробную смету ремонта в вашем районе.
Вы сможете узнать, является ли реле топливного насоса, инерционный выключатель топливного насоса или топливный насос причиной отсутствия запуска на вашем автомобиле или пикапе Ford.
Проверьте бесплатную зарядку аккумулятора и диагностическое тестирование двигателя, пока вы находитесь в магазине.
Известно, что на некоторых автомобилях реле топливного насоса не работает, поэтому рекомендуется заменить реле при замене насоса.
Найдите предохранитель и реле.
Покупайте у нас по оптовым ценам и получите бесплатную доставку свыше 50.
Бесплатный самовывоз из магазина в тот же день.
Замена топливного насоса форд фокус стоит в среднем от 797 до 1002.
Топливный насос Delphi.
2005 ford focus 38000 миль Мне просто интересно, где находится реле бензонасоса.
Уплотнительное кольцо фильтра поплавка датчика топлива.
Не уверен, какое реле топливного насоса форд купить.
Проверить реле топливного насоса форд на автомобиле не так уж и сложно.

Блок предохранителей Ford Focus 2005 Схема электропроводки данных

Ford Focus Lw Реле топливного насоса PN Au5a 9d370 Fc 07 11

Также для электромонтажа Isuzu Rodeo Насос

Мне нужно заменить реле топливного насоса у моей дочери S 03 Ford Focus

Ford Workshop Manuals Focus 1999 08 1998 12 2004 Механический

2011 Схема предохранителей Ford Focus Ricks Free Консультации по ремонту автомобилей Ricks

Схема реле топливного насоса Ford Focus Руководство по эксплуатации Схема подключения

93 Схема подключения реле Ford Ranger Эксперты

Ford Workshop Manuals Focus 1999 08 1998 12 2004 Механические

2000-2011 Расположение сброса инерционного топливного переключателя Ford Focus
2000-2011 Ford Focus Расположение сброса инерционного топливного переключателя – Ford Focus – это автомобиль сегмента C, производимый американским автопроизводителем Ford с 1998 года, заменяющий Ford Escort.В 2011 году он сейчас в своей третьей серии, всегда выпускается как в кузове хэтчбек, так и в семействе. Ford Focus, представленный в Европе в 1998 году и в Северной Америке в 2000 году, развивался по двум разным направлениям.
Вторая серия была представлена в Европе в 2004 году и представляла собой совершенно новую модель. В Соединенных Штатах, однако, первая серия была сильно обновлена в 2007 году, пока ее не заменила новая модель, третья серия Focus, одинаковая для всех рынков. В 1999 году он был признан автомобилем года в Европе.Самый продаваемый автомобиль 2012 года – более чем миллионный.
2000-2011 Ford Focus Сброс инерционного переключателя топлива Расположение:
Необходимое время: 7 минут.
Выключатель отключения (инерции) топливного насоса – устройство, останавливающее топливный насос подачи топлива в двигатель. Если ваш двигатель заводится, но не запускается, возможно, сработал этот переключатель. Вот как найти переключатель и установить его в исходное положение:
На Ford Focus 2000-2011 гг. Выключатель топливного насоса расположен в пространстве для ног переднего пассажира, за крышкой доступа к отбойной панели.
Не забудьте выключить автомобиль
Нажатие на выключатель топливного насоса (инерция)
Включите зажигание, подождите несколько секунд и верните ключ в вне позиции.
Подробнее см. В следующем видео:

Это руководство основано на руководстве пользователя Ford. Эта процедура работает на Ford Focus 2000 2001 2002 2003 2004 2005 2006 2007 2008 2009 2010 2011 годов выпуска.Надеюсь, статья Ford Focus 2000-2011 Место сброса инерционного переключателя топлива окажется полезной для вас.
РЕЛЕ ДИЗЕЛЬНОГО ТОПЛИВНОГО НАСОСА FORD FOCUS ST-2 2.0 2011-2016
FORD FOCUS ST-2
2011-2016
РЕЛЕ ДИЗЕЛЬНОГО ТОПЛИВНОГО НАСОСА
НОМЕР ДЕТАЛИ:
000 F1FA-9D370-GAAGES F1FA-9D370-GAAGES
УДАЛЕН ИЗ FORD FOCUS ST-2 2015 года выпуска 5 дверей
С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ 2,0 И 6-СКОРОСТНОЙ МЕХАНИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ
ЭЛЕМЕНТ НАХОДИТСЯ В ХОРОШЕМ РАБОЧЕМ ЗАКАЗЕ
ВСЕ ДЕТАЛИ ПОЛНОСТЬЮ ИСПЫТАНЫ И ПРЕДОСТАВЛЯЮТСЯ
ДНЕЙ ГАРАНТИИ
ПРИМЕЧАНИЕ УКАЗАННЫЕ ГОДЫ ЯВЛЯЮТСЯ ГОДОМ ПРОИЗВОДСТВА МОДЕЛИ
И НЕ МОГУТ ИСПОЛЬЗОВАТЬСЯ ДЛЯ ГАРАНТИЙНОГО ОБОРУДОВАНИЯ
Политика оплаты
Все платежи должны быть получены в течение 4 дней.
Мы принимаем PayPal, чеки, банковские тратты, наложенные платежи.
Мы принимаем платежи по картам только в том случае, если карта зарегистрирована на адрес доставки.
Свяжитесь с нами в течение 24 часов после окончания аукциона, чтобы подтвердить способ оплаты.
Политика доставки
Этот товар можно отправить бесплатно с экономичной доставкой, которая занимает 3-5 рабочих дней, или вы можете
выбрать отправку с доставкой на следующий рабочий день за небольшую дополнительную плату
Большинство товаров отправляются одинаково день, если вы покупаете и платите до 14:00 с понедельника по пятницу
Товары, приобретенные после 14:00 с пятницы по воскресенье, будут отправлены в понедельник (кроме государственных праздников)
Мы предоставим номер для отслеживания, как только ваш товар будет надежно упакован и готов для отправки
Стандартная плата за доставку только на адрес материковой части Великобритании
Материковая часть Великобритании НЕ включает:
ИРЛАНДИЯ
СЕВЕРНАЯ ИРЛАНДИЯ
ШОТТИЧЕСКИЕ ГОРОДА
ШОТТИЧЕСКИЕ ОСТРОВА
ОСТРОВ МАНЬЯН
Все детали тщательно упакованы и доставляются нашим полностью застрахованным курьером, который потребует подписи во время delivery
Нашему курьеру потребуется контактный номер телефона для подтверждения деталей доставки.
Политика возврата
Пожалуйста, проверьте ваш товар на наличие повреждений, прежде чем подписывать его при доставке
Если товар поврежден, откажитесь от товара и немедленно свяжитесь с нами
Полный возврат будет предоставлен за предметы, поврежденные при транспортировке
Если вы хотите вернуть товар, пожалуйста, свяжитесь с нами по сообщению через Ebay в течение 14 дней
Все наши поставленные товары имеют маркировку безопасности
Любой возвращаемый товар должен быть получен в течение 28 дней с даты продажи
Мы вернем стоимость товара и доставки, если обнаружится, что товар неисправен, как только товар будет получен
обратно, он будет проверен в нашей мастерской
Если деталь была правильно поставлена в в хорошем рабочем состоянии, был куплен по ошибке или
больше не требуется, мы взимаем 10 фунтов стерлингов за пополнение запасов и сбор за обработку, это только чтобы частично покрыть наши первоначальные почтовые расходы и расходы на упаковку. О нас
G&A CAR SPARES
127/129 SOUTH QUAY
GREAT YARMOUTH
NORFOLK
NR30 3LD
Время работы:
С ПОНЕДЕЛЬНИКА ПО 5:00 PM
СУББОТА 8:30 – 13:00
НАШ REF: D71
Как заменить реле топливного насоса
Реле топливного насоса помогает вашему автомобилю завести автомобиль, создавая давление в топливной системе в течение первых нескольких секунд, прежде чем уровень давления масла возьмет верх.Реле топливного насоса обычно находится в длинном черном ящике автомобиля вместе с другими реле и предохранителями. Однако в некоторых других автомобилях расположение может быть другим.
Без этого реле двигатель не получал бы топливо при запуске. Насос, который подает топливо к двигателю во время работы двигателя, требует электричества для работы. Это электричество создается устройством давления масла в двигателе. Пока давление масла не создается и, в свою очередь, не вырабатывается электричество для работы топливного насоса, насос не может подавать топливо в двигатель автомобиля.
При включении зажигания автомобиля срабатывает магнитная катушка с разомкнутым контактом; затем контакт замыкает электрическую цепь в электронном механизме, и в конечном итоге срабатывает реле топливного насоса. Когда зажигание автомобиля включено, реле насоса издает гудящий шум. Если этот звук не слышен, это означает, что реле насоса не работает должным образом.
Когда это реле выходит из строя, двигатель запускается после того, как стартер нагнетает давление масла, достаточное для подачи электричества на топливный насос и его работы.Из-за этого запуск двигателя может длиться дольше, чем обычно. Если вы не слышите гудения из топливного насоса, но в конечном итоге автомобиль заводится и работает нормально, значит, вышло из строя реле топливного насоса.
При выходе из строя реле топливного насоса система управления двигателем фиксирует это. мероприятие. Датчик давления топлива сообщает компьютеру, не создавало ли давление топлива какое-либо давление во время запуска двигателя.
Есть несколько кодов индикаторов двигателя, связанных с датчиком уровня топлива:
P0087, P0190, P0191, P0192, P0193, P0194, P0230, P0520, P0521, P1180, P1181
Часть 1 из 4: Снятие реле топливного насоса
Необходимые материалы
Игольчатые плоскогубцы
Трещотка с метрической и стандартной головкой
Противооткатные упоры
Большинство реле топливного насоса расположены в моторном отсеке внутри блока предохранителей.
Шаг 1: Включите зажигание, чтобы запустить . Прислушайтесь к срабатыванию топливного насоса.
Также прислушайтесь к реле топливного насоса на предмет жужжания или щелчка.
Шаг 2: Запустите двигатель . Убедитесь, что есть давление масла.
На некоторых автомобилях будет только индикатор масла. Когда индикатор гаснет, значит давление масла есть.
Шаг 3. Припаркуйте автомобиль на ровной твердой поверхности .Убедитесь, что передача в парке (для автоматов) или на 1 передаче (для МКПП).
Шаг 4: Установите противооткатные упоры вокруг шин . В этом случае противооткатные упоры будут располагаться вокруг передних колес, поскольку задняя часть автомобиля будет приподнята.
Включите стояночный тормоз, чтобы заблокировать движение задних колес.
Шаг 5: Установите 9-вольтовую батарею в прикуриватель . Это сохранит ваш компьютер работает и поддерживает текущие настройки в автомобиле.
Если у вас нет энергосберегающего устройства на девять вольт, ничего страшного.
Шаг 6. Откройте капот автомобиля, чтобы отсоединить аккумулятор . Возьми заземляющий кабель от отрицательного полюса аккумуляторной батареи, отключение питания топливного насоса и отправляющий блок.
Шаг 7: Найдите блок предохранителей в моторном отсеке . Снимите крышку блока предохранителей.
Примечание : Некоторые коробки предохранителей крепятся винтами или болтами с шестигранной головкой, и для их удаления требуется храповой механизм.Остальные блоки предохранителей удерживаются зажимами.
Шаг 8: Используя схему на крышке блока предохранителей, найдите реле топливного насоса . Открыв блок предохранителей, вы можете использовать схему на крышке блока предохранителей, чтобы найти предохранитель реле топливного насоса.
Шаг 9: Снимите реле топливного насоса с блока предохранителей . Обратите внимание на то, как выходит реле, так как новое должно идти таким же образом.
Кроме того, если на крышке блока предохранителей нет диаграмм, вы можете обратиться к руководству пользователя за схемой блока предохранителей в моторном отсеке.Обычно в руководствах пользователя рядом с реле топливного насоса указаны номера, чтобы вы могли найти номер на блоке предохранителей.
Примечание : Вам может потребоваться пара игольчатых пластин, чтобы вытащить реле топливного насоса.
Часть 2 из 4: Установка нового реле топливного насоса
Необходимые материалы
Замена реле топливного насоса
Шаг 1: Установите реле . Установите реле в блок предохранителей так же, как было снято старое реле.
Шаг 2: Установите крышку блока предохранителей . Вставьте его на место.
Примечание : Если вам нужно было открутить винты или болты из крышки, обязательно установите их. Не затягивайте их слишком сильно, иначе они отсоединятся.
Шаг 3: Снимите крышку топливного бака . Закройте крышку топливного бака и убедитесь, что она плотно закрыта.
Это гарантирует, что в топливной системе будет надлежащее полное давление при включении топливного насоса.
Часть 3 из 4: Проверка работы реле топливного насоса
Шаг 1. Снова подсоедините заземляющий кабель к отрицательной клемме батареи . Снимите девятивольтовый аккумулятор с прикуривателя.
Шаг 2: Затяните зажим аккумулятора до упора . Убедитесь, что соединение хорошее.
Примечание : Если у вас не было энергосберегающего устройства на девять вольт, вам придется сбросить все настройки вашего автомобиля, такие как радио, электрические сиденья и электрические зеркала.Если бы у вас был девятивольтовый аккумулятор, вам нужно будет очистить коды двигателя, если они есть, перед запуском автомобиль вверх.
Шаг 3. Поверните ключ зажигания в положение . Прислушайтесь к включению топливного насоса.
Выключите зажигание после того, как топливный насос перестанет шуметь. Снова включите ключ и прислушайтесь к звуку или щелчку реле топливного насоса. Возможно, вам придется попросить другого человека прикоснуться к реле топливного насоса, чтобы почувствовать гудение или щелчок.
Примечание : Вам нужно будет включить и выключить ключ зажигания 3-4 раза, чтобы убедиться, что топливная рампа заполнена топливом до запуска двигателя.
Шаг 4: Поверните ключ, чтобы запустить и запустить двигатель . Следите за тем, как долго будет включаться пуск во время периода проворачивания.
Примечание : Большинство современных автомобилей не заводятся, пока не повысится давление масла.
Шаг 5: Снимите противооткатные упоры с колес . Отложите это в сторону.
Часть 4 из 4: Тест-драйв автомобиля
Шаг 1: Объехать на автомобиле квартал .Во время теста прислушивайтесь к любым необычным шум от топливного насоса или реле топливного насоса.
Также быстро разгоните двигатель, чтобы убедиться, что топливный насос работает правильно.
Шаг 2: Проверьте приборную панель на предмет наличия огней двигателя .
Если после замены реле топливного насоса загорается индикатор двигателя, возможно, неисправен дальнейшая диагностика ТНВД требуется сборка или даже возможная электрическая проблема в топливе система. Если проблема не устраняется, вам следует обратиться за помощью к одному из сертифицированных технических специалистов YourMechanic, который сможет проверить реле топливного насоса и диагностировать проблему.
Решено
: непреодолимая проблема с прерывистым запуском – Ford Focus
2008-2011 гг.
Информация о проблеме.
-2008 Форд Фокус 1.6 Стиль
– Авто
– 30 000 миль
Краткая версия того, что не так с автомобилем, и важные примечания:
– Проблема запуска в основном связана с нагревом
– Машина едет отлично
– Нет импульса форсунки при возникновении неисправности, самая важная информация здесь – это покачивание жгута проводов, которое БУДЕТ запускать автомобиль, когда автомобиль НЕ горячий, однако, когда двигатель прогрелся до нормальной рабочей температуры, шевеление проводов не будет любое воздействие, которое, как я предполагаю, связано с тепловым расширением.
– ЭБУ был заменен другим новым, и проблема не устранена.
– Отключение датчика ECT приведет к запуску автомобиля почти на 99% надежно.
– Заменен датчик ECT.
– Заменен датчик коленвала.
– Коды неисправности никогда не регистрировались.
Я пытался отследить проблему через жгут проводов, но оказалось, что это слишком сложно.
Текущий процесс, который я использую для поиска проблемы, состоит в том, чтобы исследовать все датчики и их схемы, которые имеют какое-либо отношение к впрыску топлива, единственная проблема в том, что у меня нет большой базы знаний, когда речь идет об автомобилях.
Мне интересно, можете ли вы, ребята, помочь мне, и, пожалуйста, сообщите мне, какие датчики, которые вы знаете, влияют на впрыск топлива, и слышали ли вы когда-нибудь о такой проблеме раньше или знаете что-нибудь, что могло бы помочь.
У меня есть сканирующий инструмент, и я проверял, как работают определенные датчики, и, насколько мне известно, все в порядке (напряжения и т. Д.), Что опять же не так уж и много.
У меня был друг перемычка всей цепи датчика ECT, чтобы устранить его, и, конечно же, проблема не в цепи ECT.
Я близок к тому, чтобы отказаться от совершенно хорошей машины из-за какой-то дурацкой проблемы с проводкой.
Спасибо за любую помощь, мы очень ценим ее.
Еще одна вещь, которую я хотел бы упомянуть, хотя она и не такая важная, заключается в том, что при отключенном датчике ECT автомобиль все еще не заводится намного больше, похоже, что проблема усугубляется, что хорошо для желаю иметь шанс найти его!
Обновление:
Датчик положения дроссельной заслонки поменял безрезультатно.
Дальнейшие испытания
показали, что провода вокруг блока предохранителей существенно повлияли на проблему.
Я думаю, что по результатам моих испытаний можно с уверенностью сказать, что проблема в проводке внутри блока предохранителей.
Единственный провод, который, на мой взгляд, мог отрезать форсунки, – это цепь реле форсунок.
Правильно ли так думать?
Кроме того, у меня возникли проблемы с поиском реле форсунки, так как руководство пользователя бесполезно при определении, где находится предохранитель / реле.
Есть ли какие-нибудь очевидные признаки, на которые следует обратить внимание при попытке найти реле форсунки?
спасибо за помощь!
Ford f250 relay click
Привет всем, недавно я отключил задние фонари на светодиоды, и для решения проблемы гипер-вспышки я получил новое реле. Вот тут и меня смущает, оригинал работает нормально (кроме гипер-вспышки) новый постоянно щелкает даже при потухшей клавише. Еще на новом замечаю, что поворотники … Word wipe la раз
30.08.2016 · 1999 – 2003 7.3L Power Stroke Diesel – Реле мигалки постоянно щелкает – Привет, ребята! В эти выходные возникла странная проблема. Я впервые за пару недель поехал за рулем своего грузовика, и когда я сел в него, я заметил постоянный щелчок из-под приборной панели (независимо от того, был ли грузовик включен, выключен или индикаторы / опасность …
Воздействие Siemens диапазон индекса
Монитор Acer жужжащий шум
Ford F-250 2020 года, информация о дистанционном запуске? – Привет, есть ли у кого-нибудь информация (удаленный запуск) для Ford F250 2020 года.Автомобиль обычный ключ, без электрозамков и стеклоподъемников. Также пытаюсь определить варианты обхода.
Крепление для Mac не удалось с 72
Как рассчитать среднее количество отработанных часов в неделю в Excel
Получите наиболее полезные данные о спецификациях и других технических характеристиках Ford Super Duty F-250 King Ranch 2WD Crew Cab 6,75 ‘Box 2019 года . См. Тип кузова, информацию о двигателе и другие характеристики.
Onedrive, ваш ИТ-администратор установил политику, которая предотвращает изменение известных папок.
Обмен койотами Falcon
Для всех грузовиков серии F и Excursion с 1999 по 2006 год.Удалив всего 4 винта из крепления пепельницы, вы получите доступ к удалению вспышки указателя поворота …
Deepfacelab github
Объединение дихотомических переменных spss
Здесь вы можете изучить прозрачные иллюстрации, значки и значки HQ Ford F250. клипарт с настройками фильтра, таких как размер, тип, цвет и т. д. Отпечатайте свой личный проект или дизайн с помощью этих прозрачных PNG-изображений Ford F250, сделайте их еще более индивидуализированными и привлекательными.
Как ловить рыбу на морскую воду
Ответы на викторину Brainpop по конституционному съезду
23 июня 2020 г. · В любом случае, я большой поклонник Ford.Мне 51 год, и я только на своем третьем F-150. Я начал с F-150 для своего первого грузовика после владения Ford Mustang 1975 года. Это была обычная кабина Ford 1980 года с …
Черные пули против синих пуль
4-буквенный генератор тегов игрока xbox 2020
Технические характеристики и характеристики Ford Super Duty F-250 2001 года. Crew Cab XLT 4WD Технические характеристики и цены. Критерии и подробные сведения о гарантии по программе сертифицированных автомобилей Ford с пробегом. Критерии сертификации автомобилей.
Iconnect kiosk
Skyrim main quest
18 ноября 2020 г. · Если вы слышите щелкающий звук, но на соленоиде нет питания, проблема в цепи управления стартером.Поскольку щелчок означает, что реле работает, вам нужно сосредоточиться на участке цепи между реле и стартером.
Символы Android zip
Кто делает большое железо UTV
17 ноября 2020 г. · Реле 1 повышенной мощности ford f250 2000 года выпуска может издавать щелкающие звуки, когда реле стартера вышло из строя. реле стартера может нуждаться в замене.
Дата добавления файла Log4j
Hoaxmc запрещает
Но если он глохнет, отключите систему свечей накаливания (чтобы не сгорели свечи), отсоединив провод реле зажигания, подключите перемычку от любого положительного источника батареи к соленоид холодного пуска и попробуйте выпустить воздух, проворачивая двигатель.Дайте двигателю поработать только 30 секунд, иначе стартер может выйти из строя.
Калькулятор Soulbind wow
Преобразование Glock в 22 lr
Нет. Персонал Ford и / или дилерский персонал не может изменять или удалять отзывы. Изменяются ли обзоры или отслеживаются ли они перед публикацией? MaritzCX модерирует общественные обзоры, чтобы гарантировать, что они содержат контент, который соответствует руководящим принципам обзора, например:
The Lighthouse Seaside Bar and Dining
Humboldt Seeds Maine
1 ноября 2020 г. · Реле 1 2000 ford f250 super duty может щелкнуть шум при выходе из строя реле стартера.реле стартера может нуждаться в замене. Персонал Ford и / или дилерский персонал не может изменять или удалять отзывы. Изменяются ли обзоры или отслеживаются ли они перед публикацией? MaritzCX модерирует публичные обзоры, чтобы гарантировать, что они содержат контент, который соответствует руководящим принципам обзора, таким как диалектический журнал великих гэтсби, глава 11989, Ford F-250 теряет питание переключателя выбора топлива, а затем нет питания топливных насосов. Я заменил реле топливного насоса, и он щелкнул. затем отключается помощь 2 Ответы Я теряю питание переключателя топливного насоса, и я заменил реле топливного насоса, когда я включаю зажигание. У меня есть питание на розово-черный провод на переключателе топливного бака, затем i… 29 ноября, 2006 · 2003 f250 7.3 реле модуля драйвера форсунки щелкает очень быстро при включении ключа. пробовал другой модуль драйвера форсунки = другое реле все еще не запускается также нет питания на другой стороне стартера. Реле выглядят на верхней части двигателя на основных клеммах, другая сторона всегда имеет питание, имеет питание на маленьких клеммах, когда ключ включен, но контрольная лампа мигает с реле форсунки . Отсутствие шума топливного насоса, когда ключ находится в положении Desmogging ford 460
Схема топливной системы Mbe 900
Щелчок реле обычно означает, что они все еще в порядке.У меня была такая же проблема в моем 2000 году, я отнес ее своему другу, механику Ford Master, он сорвал обе дверные панели и заменил приводы в … Пикси, где мои мысли
Производители снегоуборочных машин оборудование, в том числе плуги прямые и с приводом V, а также разбрасыватели соли и песка. Включает поиск дилеров и насадки для вспашки. Подразделение M. J. Electric, Inc. Прочтите теоретические ответы
Мне нужна помощь. Я только что купил F150 1991 года с виндзором 351.Продавец сообщил мне о проблеме с перегревом реле топливного насоса и его отключением. Тест-драйв грузовика подтвердил, что есть какая-то проблема, это … Yamabond vs rtv
2016 Ford F-250 Super Duty Radio Проблемы – у меня есть F250 2016 года с проигрывателем компакт-дисков AM FM среднего уровня. Вскоре после того, как я получил грузовик, Bluetooth перестал работать, радио XM по-прежнему работает, и громкость по-прежнему работает, и все элементы управления на радио по-прежнему работают, за исключением, конечно, Bluetooth, но если я возьму на себя утечку инжекторных линий Mack e7
Производители снега оборудование для уборки, включая прямые и V-образные плуги, а также разбрасыватели соли и песка.
