Колесные проставки для изменения вылета – нужны или нет
Проставки для колесных дисков сегодня стали модным элементом автомобильного тюнинга. Настолько – что многие ставят их, не задумываясь о последствиях. Мол, у всех есть, дай-ка и себе поставлю. Между тем это деталь имеет вполне конкретную цель и по-хорошему должна использоваться только тогда, когда в ней есть необходимость, а не по умолчанию, потому как от проставок может быть не только польза, но и вполне конкретный вред. В этом материале мы разобрали в каких случаях проставки использовать можно и нужно, а в каких это чревато появлением проблем.
Проставки для изменения вылета диска с болтамиИспользуем
1. Другие колесные диски. Готовы поспорить, что авторы проставок придумали их для того, чтобы использовать для установки колесных дисков, которые штатно не подходят к автомобилю. У любого диска есть строгие параметры по вылету, а главное по количеству и местам расположения крепежных болтов. Другой диск не поставишь, он физически не встанет, вот тут и приходят на помощь проставки.
А иногда очень хочется установить нештатные диски, например, очень нравится какая-то модель дисков, но для конкретного типа авто она не выпускается. Или еще более прозаично – колеса остались с прошлого автомобиля, хочется сэкономить и не покупать еще раз на новые комплекты дисков и резины. Вот тут и могут помочь проставки.
Они не только скорректируют вылет до заводского, но и поменяют разболтовку. Многие проставки крепятся в штатные места, и позволяют прикручивать колеса уже в свои отверстия. Получается некий хот-дог, в котором роль проставки схожа с участью сосиски, но это вполне безопасная конструкция. Сложность только в подборе нужной проставки, чтобы она, во-первых, по креплению подходила к ступице, во-вторых, совпадала с крепежными размерами новых дисков, в-третьих, компенсировала разницу в вылете. Соблюсти все параметры не так уж и просто. Зачастую найти подходящие проставки невозможно, приходится обращаться к токарю для их изготовления. Но это уже другие деньги и сомнительная надежность.
Однако если проставки с нужными характеристиками удалось найти, то пользоваться ими можно без опасений.
2. Расширение колеи. Проставки с увеличенным вылетом позволяют поставить колеса шире, чем они располагались раньше, что вполне логично увеличивает колею. В теории это позволяет автомобилю увеличить устойчивость на дороге, уменьшить вероятность опрокидывания, может немного улучшить проходимость в некоторых ситуациях. Иногда говорится об улучшении управляемости, но тут вопрос спорный – изменение колеи может сказаться как позитивно, так и негативно, проблема в том, что никто не тестировал и не проверял автомобиль с измененными значениями. Штатный вариант тщательно протестирован заводом-изготовителем, а вот что получится у «самоделкинов» предугадать сложно. Если вы точно знаете зачем вам нужно увеличить колею, то пойти на такой шаг можно, но делать это без конкретных причин мы бы не советовали.
Слева — Skoda Octavia A7 с проставками, справа — стандартная.
Кроме того, на белой Октавии установлены укороченные пружины.3. Улучшение внешнего вида. Дизайн автомобиля вещь сугубо индивидуальная, но большим количеством автолюбителей считается, что колесные диски, выпирающие из арок, это красиво. Комментировать не будем, ибо сколько людей столько и мнений. Но если вам хочется увеличить вылет колес, то проставки это самый простой и дешевый способ для такой операции. Именно потому проставки так популярны в теме автотюнинга – это в первую очередь дешево, а уж сердито или нет волнует не всех.
Слева без проставок, справа с проставкамиНе используем
1. Сокращение ресурса подвески. Только в одной ситуации проставки никак не будут влиять на подвеску – это когда на авто используются нестандартные диски, а проставки подобраны таким образом, чтобы в сумме с диском давать параметры, которые были у штатных колес машины. Собственно, в такой ситуации ничего для распределения нагрузки в подвеске не меняется. Но такое бывает нечасто – как мы уже писали выше, пойди найди проставку идеально подходящую по параметрам.
Чаще всего вылет от использования проставок меняется и от этого подвеске становится плохо.
Тут даже далекие от физики люди поймут – рычаг увеличился, а значит возросли все нагрузки в подвеске, не рассчитанной на новую геометрию. Чемпионы по сокращению ресурса при использовании неправильных проставок – это ступичные подшипники. Они ломаются на вынесенных за арку дисках с завидной регулярностью, но не сладко приходится и другим элементам – рычагам, рулевым наконечникам, шаровым, их ресурс хоть и не так стремительно, но тоже сокращается. Тем, кто устанавливает проставки «для красоты», стоит отдавать себе отчет, что за эту красоту придется платить ремонтом подвески.
2. Пескоструй с колес. Обычно установка колес в арке инженерами просчитывается так, чтобы грязь и песок с них не летели на кузов, потому что это очень негативно влияет на коррозионную стойкость. Увы, но даже инженеры умудряются ошибаться в расчётах этого вопроса (привет разработчикам Renault Duster), тогда как установка проставок, увеличивающих вылет дисков, неминуемо приводит к такой проблеме.
Пескоструй будет до голого металла зачищать краску с порогов, образовывать очаги коррозии и оставлять сколы от камней по всей боковине кузова.
Согласимся, что с негативными последствиями отчасти можно бороться установкой расширителей арок или нештатных брызговиков, но это, во-первых, дополнительные траты и усилия, а во-вторых, далеко не всегда помогает.
3. Изменение поведения авто. Мы уже писали выше, что про управляемость с использованием проставок сложно говорить заранее, но почти наверняка некоторые параметры ухудшаться, а именно почти неминуемо возрастет усилие на руле и радиус разворота. Первый фактор может быть критичен для автомобилей, которые не оснащены усилителем руля, второй негативен для тех, кому приходится часто маневрировать на узких улочках или дворах. Да, наверное, ухудшение будет не катастрофичным, но все равно в копилочку негатива этот фактор тоже добавляется.
Mercedes-Benz C-Class с проставками4.
Надежность проставки. Помимо всего прочего, стоит также помнить про то, что проставка это дополнительный компонент подвески, с которым тоже могут быть проблемы – обычный закон физики: чем больше элементов в механизме, тем выше вероятность поломки. Что в проставке может сломаться, когда это фактически блин из металла? И сама она может лопнуть, и резьба разрушиться, и посадочные отверстия «порваться», да мало ли, ведь на рынке много дешевых изделий из Китая или самостоятельных«поделок»в кустарных условиях и не неподходящем оборудовании. Вероятность того, что с проставкой может что-то случиться в дороге, конечно, не велика, но все же она не нулевая, подобные негативные случаи известны.
В целом, мы не очень понимаем возросшей популярности автомобильных проставок. Чисто технически они выполняют весьма специфическую и не самую распространенную функцию – установку нестандартных дисков с сохранением параметров штатного колеса и в этом смысле хороши и удобны. А вот использование проставок для тюнинга при сомнительном выигрыше во внешнем виде влечет за собой ряд вполне конкретных проблем – снижение надежности, комфортности и управляемости автомобиля.
Стоит ли это «понтов» и иллюзорного улучшения стайлинга? В такой постановке вопрос нам кажется риторическим.
Проставки для увеличения вылета диска
Содержание
- Применение проставок
- Функции проставок
- Виды проставок
- Влияние проставок на ресурс ходовой части
- Вопросы и ответы:
Проставкой для колесных дисков называют деталь, которая устанавливается на транспортное средство с целью перемещения колеса относительно ступицы. За счет нее расширяется колея, снижается центр крена подвески. Благодаря установке проставок поперечная устойчивость машины повышается и управление автомобилем упрощается.
Сама деталь представляет собой небольшой диск, сделанный из металлического сплава с отверстиями. Некоторые автомобилисты отправляют свое транспортное средство на процедуру по установке проставок, чтобы вид машины стал более надежным. Проставки для увеличения вылета диска дают «зеленый свет» установке более мощной тормозной системы, так как появляется больше свободного пространства.
Одной из самых распространенных причин, по которым возникает необходимость покупки проставок – это приобретение новых дисков. Оригинальные детали позволяют обычной машине выделиться среди других. У дисков для колес существует много параметров:
- диаметр;
- ширина;
- размер центрального отверстия;
- вылет.
С последним часто возникают сложности при эксплуатации авто.
Функции проставок
- повышение динамики вождения;
- увеличение размера базы колес;
- расширение колеи машины;
- улучшение экстерьера;
- приобретение дисков с нестандартными параметрами.
Завод-изготовитель четко регламентирует допустимый диапазон вылета, который оказывает влияние на центральную дисковую ось и ее расположение касательно ступицы. Чем больше этот параметр, тем меньше будет ширина колеи за счет глубины, с которой насаживается колесо на ступицу. Установка проставок необходима, если вылет диска больше, чем установленный производителем.
В таком случает диск остановится тормозным суппортом и перестанет вращаться. При установке детали следует учитывать, насколько глубоко болты будут входить в ступицу. В большинстве случаев длина болтов стандартных размеров меньше, чем нужно.
Если транспортное средство имеет ступицы со шпильками, нужно будет устанавливать проставки с оснащением. В этом случает деталь сначала прикрепляют к стандартным шпилькам при помощи гаек, а затем устанавливают колесо.
При необходимости установить колеса с вылетом меньше заводского проставки не помогут. Сильно вынесенные вперед колеса значительно увеличат давление на подвеску.
Проставки подойдут, если автолюбитель хочет установить аэродинамический обвес и расширители арок. Диски в этой ситуации нужны для того, чтобы колеса выглядели шире.
Если владельцем автомобиля было принято решение приподнять свое транспортное средство над дорожным покрытием, следует знать, насколько увеличится клиренс после процедуры установки адаптеров. Это зависит от нескольких параметров:
- веса автомобиля – чем выше масса авто, тем меньше подъем;
- высоты проставок;
- состояния стоек амортизации – чем они новее, тем выше будет авто;
- типа подвески.
Последний параметр по-разному влияет на высоту клиренса.

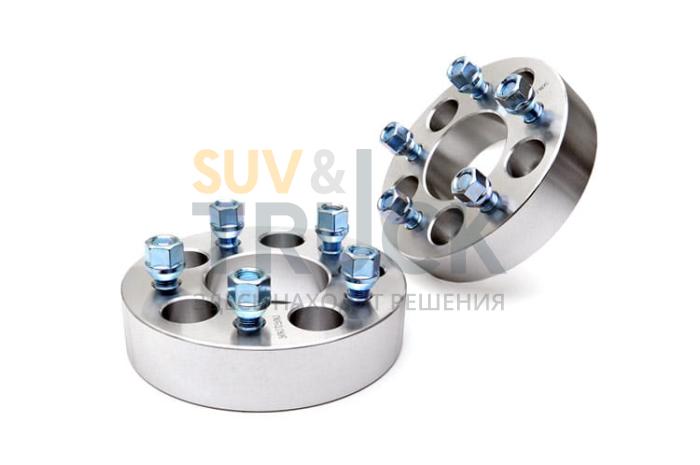

Виды проставокАдаптеры производятся в разных конфигурациях и размерах. Кроме того, специалисты учитывают расположение отверстий на деталях. Материал, из которого сделаны проставки, также немаловажный элемент выбора. Все перечисленные параметры осуществляют нагрузку на подвеску, что может привести к ее поломке и увеличению риска аварии. Чтобы максимально обезопасить автомобиль, при выборе адаптеров нужно учитывать параметры транспортного средства.
Основные разновидности проставок:

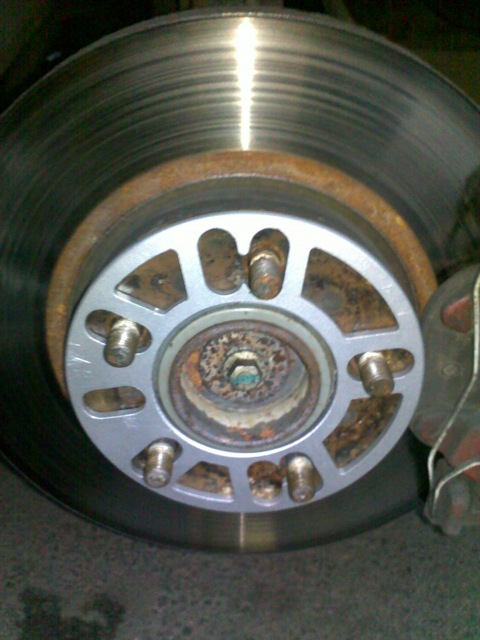

- Детали, имеющие сквозные отверстия для креплений ступицы. Для установки адаптеров скорее всего потребуется заменить штатные болты. Они должны быть достаточно длинными, чтобы подходить под новые комплектующие. Стандартно толщина данных проставок составляет не более 10 мм.

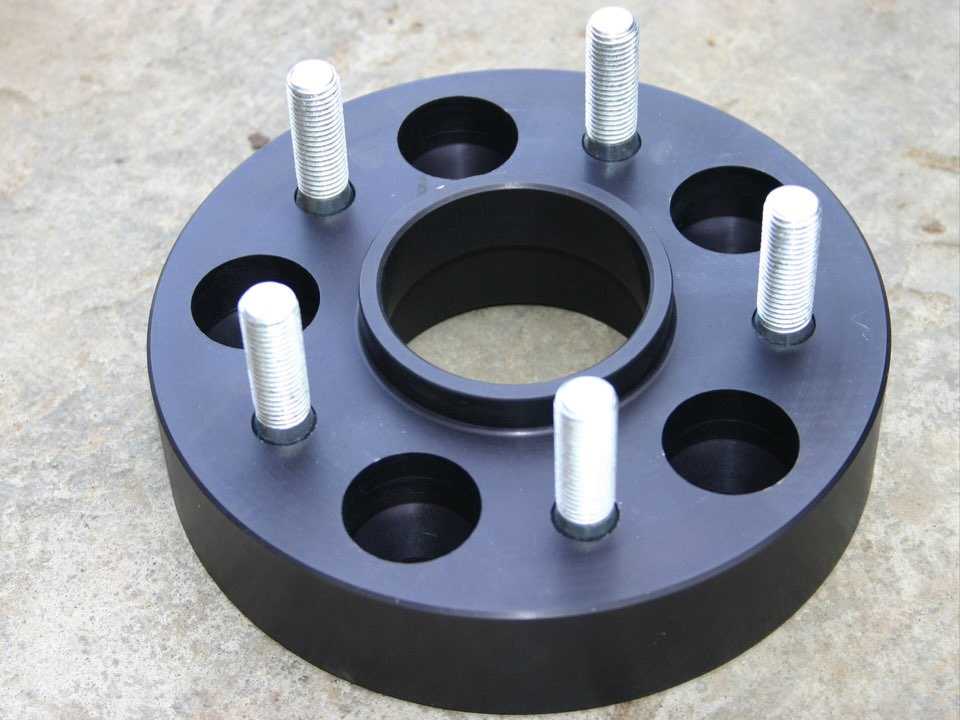

- Проставки, имеющие не только отверстия для болтов, но и для резьбы крепежа. Это позволяет прикрепить деталь к ступице, а на нее прикрутить диск. Для центрирования колеса проставки этого вида снабжены выпуклостью.
Для центрирования колеса проставки этого вида снабжены выпуклостью.По толщине изделия делятся на следующие виды:
- 0 – 10 мм. Небольшая толщина позволяет задействовать диски, у которых характеристики не подходят под конкретный автомобиль. Они предотвращают трение с суппортом авто. Такие проставки чаще всего рекомендуют устанавливать на спортивные машины.
- 12 – 25 мм. При использовании проставок средней толщины база колес заметно увеличивается, что является улучшением дизайна. Также адаптеры мешают утоплению колес после установки обвесов или арочных расширителей.
- 25-50 мм. Данный тип проставок идеально подойдет для джипов или авто, имеющих гаечное соединение колес. В комплекте могут идти болты для соединения ступицы и конструкции.
Перед установкой проставок у автолюбителя вполне резонно возникает вопрос по поводу ресурса работы подшипника ступицы. Если применять проставки только с целью обеспечения адаптации новых дисков под стандартные размеры, то это никак не повлияет на работоспособность и срок эксплуатации ходовой части.
Если же проставки были установлены для улучшения внешности авто, и при этом вылет изменился и стал отрицательным, то подшипник будет служить меньше.
Правильная установка проставок. Как установить и подобрать проставку
Смотрите это видео на YouTube
Чтобы избежать проблем, недостаточно просто установить проставки, требуется адаптировать к новым деталям ходовую часть транспортного средства, рулевую систему, подвеску и тормоза. Без этих действий устойчивость машины снизится.
Проставки улучшают внешний вид транспортного средства и положительно влияют на управляемость. Благодаря им машина сохраняет устойчивость на трассе благодаря увеличению колей и более плавно входит в повороты.
Вопросы и ответы:
Как влияют проставки на авто? В первую очередь они увеличивают дорожный просвет, что защищает элементы, расположенные в нижней части кузова от повреждения при езде по грунтовке или бездорожью.
Как влияют колесные проставки на подвеску? Это то же самое, что и использование колесных дисков с отрицательным вылетом.
Для чего нужны проставки под амортизаторы? Это резиновые элементы, которые устанавливаются под пружиной между амортизатором и кузовом. К этому прибегают те, кто стремится увеличить клиренс своего авто.
Какое влияние проставок на управляемость? Несмотря на увеличенную нагрузку на элементы шасси, колесные проставки улучшают управляемость авто (более уверенно входит в поворот за счет широкой колеи).
Чем шире будут стоять колеса, тем большей будет нагрузка на элементы ходовой части и подвески.Главная » Без Категории » Проставки для увеличения вылета диска
Толщина колесных проставок – как сделать правильный выбор.
Главная → Статьи → Толщина колесных проставок – как сделать правильный выбор.
Толщина колесных проставок – как сделать правильный выбор
Первый вопрос, который обычно возникает при выборе колесных проставок, это вопрос об их толщине. В этой статье мы детально остановимся на этом вопросе и поможем выяснить, как определить необходимую толщину колесных проставок и какие моменты следует учитывать при выборе.
Толщина проставок в первую очередь зависит от цели их приобретения. Рассмотрим первый и один из самых распространенных вариантов – приобретенные колесные диски, соответствующие вроде бы по вылету, не садятся до конца на ступицу, упираясь в тормозной суппорт. Проблема распространенная, особенно при покупке дисков в интернет-магазинах, когда отсутствует возможность примерки. Колеса собраны, диски имеют следы монтажа и возврату, соответственно, не подлежат. И единственный способ установить их на автомобиль – это использовать проставки. Как правило, для решения такого рода проблем используются самые тонкие проставки – толщиной 3-6 мм. Но при их установке необходимо обязательно учитывать несколько важных моментов. Первый. Поскольку проставки небольшой толщины не имеют центровочного выступа, колесный диск должен центроваться по ступице, которая и после установки проставки в большинстве случаев выступает достаточно, чтобы обеспечить необходимую центровку. При 3 мм проставках, как правило, этот момент всегда соблюдается.
не позволили колесному диску отцентроваться и он держался только на болтах, что недопустимо. Решение проблемы – установка следующего по толщине варианта проставок для данного кузова, модели http://www.prostavka.ru/sp80c.html . Понятно, что обошлось все немного дороже, но по другому в данной ситуации было никак не поступить.
Аналогичная проблема практически со стопроцентной вероятностью будет иметь место при установке 5 мм на большинство моделей Mercedes. Диаметр ступицы переднего колеса после установки проставки становится уже не 66,6, а немного меньше, из-за чего после установки штатного мерседесовского диска между ним и ступицей возникает небольшой зазор, почти незаметный при установке, но сразу же дающий о себе знать неприятной вибрацией при движении на скорости.
При использовании 5 мм проставок на автомобилях японского автопрома, а также прочих, имеющих колесный крепеж в виде гаек, проблем с биением, как правило, не возникает. Но зачастую имеют место такие случаи, как отсутствие центровки диска по ступице просто из-за того, что 5 мм проставка как бы съедает ступицу и диск висит только на шпильках. Типичный пример – Honda Accord VIII, передняя ступица едва выступает после установки 5 мм проставки и диск, естественно, не центруется. В данном случае это не всегда ведет к ощутимому биению, но недопустимо из соображений безопасности.
Подводя итог вышесказанному, обращаем внимание всех, кто планирует установку тонких проставок, не имеющих центровочного выступа – в обязательно порядке обращайте внимание на то, чтобы диск центровался по ступице, в противном случае неизбежны описанные выше проблемы. Решением проблемы при отсутствии центровки является приобретение минимального по толщине варианта проставок с центровочным выступом. Как правило, эти модели начинаются от 12 мм.
|
М12х1,25 |
мин. 8 оборотов |
10 мм длины резьбы |
|
М12х1,5 |
мин. 6,5 оборотов |
10 мм длины резьбы |
|
М12х1,75 |
мин.6,5 оборотов |
12 мм длины резьбы |
|
М14х1,25 |
мин. 9 оборотов |
12 мм длины резьбы |
|
М14х1,5 |
мин. |
11 мм длины резьбы |
|
1/2′ UNF |
мин. 8 оборотов |
11 мм длины резьбы |
7,5 оборотов
В случае, если длины резьбы не хватает, в обязательном порядке необходимо использование удлинненного колесного крепежа.
Второй вариант – когда приобретение проставок обусловлено желанием человека поставить на свой автомобиль диски, подходящие по ступицуеи PCD, но отличающиеся по вылету, то есть просто выровнять с оригинальными параметрам. Здесь все просто – вылет диска (ЕТ)измеряется в миллиметрах и, допустим, если штатный вылет диска на автомобиле должен быть 20, а диск, который необходимо поставить, имеет вылет 40, то при одинаковой ширине дисков необходима проставка 20 мм, чтоб вернуть вылет к оригинальным параметрам. Типичный пример – на обычную задненприводную BMW E60 (ЕТ 20) человек хочет поставить диски от такой же BMW, только полноприводной (ЕТ 43).
Вариант третий – “ хочу , чтобы лучше смотрелось!”
Пожалуй, самый распространенный из всех. Очень часто людям просто хочется улучшить внешний вид своего автомобиля, добавив агрессивности и спортивности с помощью проставок. Тут в целом все достаточно субъективно, но во многих случаях имеются некоторые наработки. Нередки случаи, когда людей не устраивает небольшая утопленность стоковых колес на новых автомобилях . Допустим, на Toyota LC200 и Lexus 570 именно под штатные колеса немецким призводителем Hofmann делается модель http://www.prostavka.ru/spv005tv8.html, после установки которых колеса встают четко под арки и все смотрится очень гармонично. Другой пример – Audi A5/S5 на оригинальных 18 колесах, 15 мм http://www.prostavka.ru/sp100a.html на переднюю ось и 20 мм http://www.prostavka.ru/sp100.html значительно улучшают внешний вид и добавляют спортивности.
Также очень часто люди обращаются за проставками после сезонной смены летних колес на зимние.
Типичный пример – BMW X5 Е70 с расширителями арок, после разношироких летних колес 20 радиуса зимние колеса с размером, к примеру, 255/50-19 смотрятся очень глубоко утопленными, особенно задние. В данном конкретном случае установка 15 мм http://www.prostavka.ru/sp85e.html на переднюю ось и 30 мм и 30 мм http://www.prostavka.ru/h&rtrak_dra60757404.html на заднюю в значительной мере улучшают ситуацию.
Ну и так далее, примеров можно приводить много, но повторимся, что в данном конкретном случае выбор толщины проставок – вопрос достаточно субъективный, кому –то хочется буквально немного “ выдвинуть” колеса, чуть добавив агрессивности, кто-то хочет, чтоб колеса выступали из арок..желания у всех разные. Но в основном, конечно, люди хотят выдвинуть колеса максимально, но так, чтоб они были в арках, за их пределы не выступали и не терли по крыльям. Поэтому существует простейшая стандартная рекомендация по определению толщины проставок. Длинный плоский предмет необходимо прислонить к наружней поверхности колеса и с помощью линейки измерить минимальное расстояние от этого предмета до внутренней кромки крыла
Это расстояние и будет той величиной, на которую можно вынести колесо, избежав проблемы с трением шины о внутреннюю кромку крыла, которая очень часто возникает на заниженных и спортивных автомобилях при переборе с толщиной проставки.
Ну и, наконец, последний вариант – когда установка проставок является частью общего тюнинга автомобиля – обвес, расширенные арки и и так далее, когда колеса просто теряются где-то очень глубоко и без проставок не обойтись. В большинстве случаев сами тюнинг-ателье рекомендуют под свои обвесы определенные варианты проставок. Например Audi Q7 в обвесе ABT Sportsline – 30 мм на переднюю ось и 40 мм на заднюю, соответственно, Hofmann делает модель http://www.prostavka.ru/spv005-tc3040.html именно под эти автомобили. На Porsche Cayenne при установке аэродинамического обвеса типа TechArt MAGNUM рекомендуется установка 40 и 45 мм проставок на переднюю и заднюю оси соответственно. H&R предлагает модели http://www.prostavka.ru/h&rtrak_dra80957160-1.html и http://www.prostavka.ru/h&rtrak_dra90957160-1.html .
Надеемся, что наша статья поможет вам определиться с толщиной проставок при покупке и избежать проблем при неправильном выборе. В любом случае, звоните +7(495) 762-02-50, наши менеджеры всегда помогут с выбором и проконсультируют по любым вопросам.
Удачи на дорогах!
Колёсные проставки, для чего они нужны?
При покупке колёсных дисков автомобилистов довольно часто ждёт разочарование. Связано это с тем, что понравившиеся по дизайну колёсные диски далеко не всегда имеют в своей линейке модели с необходимыми параметрами, которые идеально соответствуют требованиям автопроизводителя. И если такие характеристики, как диаметр и ширина допускают небольшие отклонения, то вылет должен точно совпадать с указанным значением. Выходом в данном случае могут послужить колёсные проставки. Однако они применяются лишь в ситуациях, когда значение вылета больше рекомендуемого.
При соблюдении этого условия проставки вполне способны уменьшить рассматриваемый параметр до необходимого значения.
Содержание статьи :
- Разновидности проставок
- Условия применения
- Использование проставок при тюнинге автомобиля

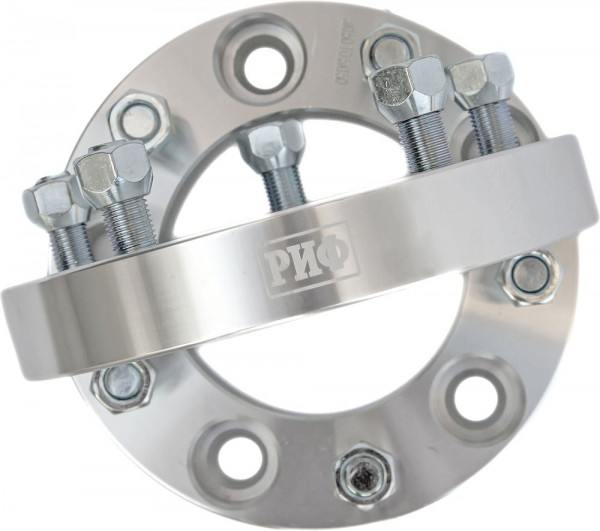

Колёсные проставки представляют собой металлические плоские детали круглой формы, которые нивелируют вылет, будучи установленными между ступицей и самим диском. Подобное решение вполне себя оправдывает, но только если в результате вылет колёсного диска уменьшается ровно до штатного размера (не меньше, не больше), что обеспечивает безопасную езду, поскольку сводит нагрузки на подвеску к расчетным параметрам. Кроме того проставки очень активно используют при тюнинге машин, но о целесообразности такого применения поговорим чуть позже.
Разновидности проставок
Рассматриваемые детали бывают разными. Это связано с тем, какую цель преследует водитель, монтируя их на ступицу. Различают два основных типа колёсных проставок:
- Со сквозными отверстиями под шпильки. При применении этих деталей ступичные болты необходимо менять на более длинные.
- С отверстиями для крепления диска и под болты ступицы. В этом случае деталь автономно монтируется на ступицу, после чего можно устанавливать диск, прикручивая его непосредственно к проставке.
При применении этих деталей ступичные болты необходимо менять на более длинные.Отметим, что второй вариант можно использовать также для изменения межболтового расстояния, диаметра отверстий и их количества. Также подобные детали обычно производятся с выпуклостью, которая предназначается для центровки колеса, что требует особого внимания при покупке, поскольку необходимо учитывать размер центровочного отверстия диска.
Кроме того проставки бывают:
- Тонкие – толщина от 3-х до 10-ти миллиметров.
- Средние – толщина 12–20 миллиметров.
- Толстые – толщина 20–30 миллиметров.
- Сверхтолстые – толщина 3–4 сантиметра.
Каждый из этих типов используется для монтажа дисков, имеющих отрицательный показатель вылета, и позволяет подогнать параметры под рекомендованные производителем авто.
Помимо этого, последние два варианта используют при навесном тюнинге колёсных арок (толстые модели – для обычных машин, а сверхтолстые для кроссоверов и внедорожников).
Условия применения
Если рассматривать данный вопрос с точки зрения механики, то тут напрашивается единственный вывод – использование колёсных проставок допустимо лишь в случаях, когда вылет больше штатного. При этом ширина самой детали (в миллиметрах) должна точно совпадать со значением разницы между фактическим и требуемым вылетом.
Следует также понимать, что ключевым аспектом при выборе проставки для диска является качество её изготовления. Если сплав детали неоднороден, или же имеются погрешности (даже незначительные) в расположении болтовых отверстий, то весьма вероятен бой колеса, что буквально уничтожит подвеску автомобиля в минимальные сроки. А в экстремальных условиях эти неучтённые критические нагрузки могут привести даже к моментальному разрушению подвески, со всеми вытекающими последствиями.
Все вышесказанное должно предостеречь каждого автолюбителя от приобретения рассматриваемых деталей кустарного производства, а также избегать покупки изделий неизвестного производителя.
Использование проставок при тюнинге автомобиля
Как уже упоминалось, использование проставок под диски, может преследовать несколько целей. Помимо обеспечения заданного вылета, они позволяют монтировать колёса с нестандартным расстоянием между шпильками на диске, а также с покрышками большей размерности, нежели стандартные. Реже они устанавливаются для увеличения колеи автомобиля.
Очевидно, что такие возможности были высоко оценены всевозможными умельцами, поэтому рассматриваемые детали довольно широко применяются при тюнинге машин.
Достаточно часто бывает, когда эксклюзивные диски, идеально подходящие под экстерьер авто имеют не только больший вылет, но и нестандартное межшпилечное расстояние. В этом случае проставки являются лучшим вариантом решения проблемы. Они монтируются на ступицу, после чего уже непосредственно к этим деталям крепятся диски посредством болтов, идущих в комплекте.
Используют их и для создания агрессивного вида транспортного средства. Если говорить точнее, при установке обвеса, расширении колёсных арок и использовании широких моделей дисков. Подобная операция даёт возможность увеличить колею машины.
Все это, конечно, смотрится великолепно. Но никто не даст гарантию безопасности во время движения после таких модернизаций. Поэтому, если вы задумались над улучшением экстерьера своего авто подобным образом, то подумайте дважды. В конечном итоге именно вы и ваши близкие рискуете больше всего.
