Предохранители Форд Фокус 2
Предохранители Форд Фокус 2 2004, 2005, 2006, 2007, 2008 года выпуска.
Внесение любых несанкционированных изменений в электрооборудование и систему топливоподачи автомобиля может поставить под угрозу безопасность автомобиля, создать риск возгорания или привести к повреждению двигателя. Любые работы, связанные с этими системами или с заменой реле и плавких предохранителей цепей высокого тока, должны выполнять квалифицированные специалисты на сервисных станциях.
Расположение блоков предохранителей Форд Фокус 2:
Автомобили с левым расположением рулевого колеса.
A — Расположение блока предохранителей под капотом.
B — Расположение блока предохранителей в салоне.
Автомобили с правым расположением рулевого колеса.
A — Расположение блока предохранителей под капотом.
B — Расположение блока предохранителей в салоне.

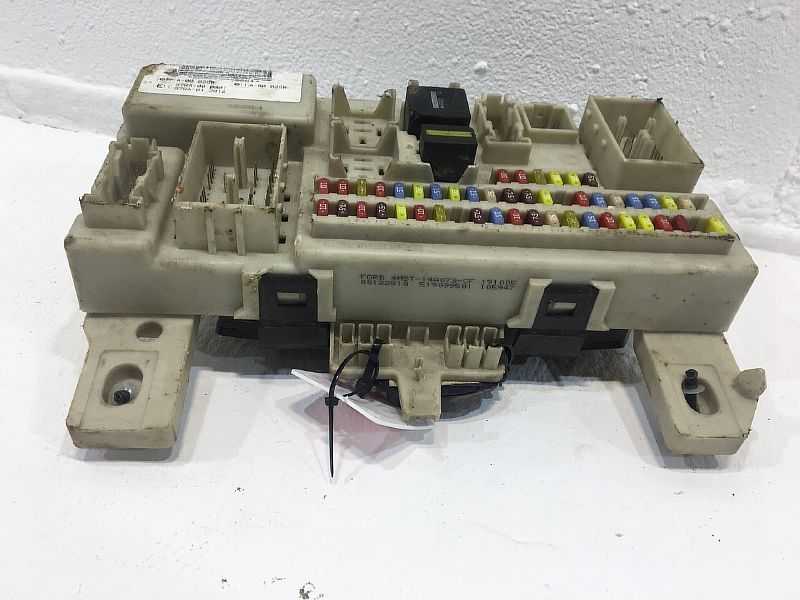

Расположение предохранителей в салоне Форд Фокус 2
Где находятся предохранители Форд Фокус 2
Салонный блок предохранителей Форд Фокус 2 расположен за перчаточным ящиком (бардачком) на панели управления. Для получения доступа к блоку плавких предохранителей:
• Отверните два болта крепления облицовки панели управления под перчаточным ящиком и снимите облицовку.
• Ослабьте фиксаторы блока плавких предохранителей.
• Опустите блок плавких предохранителей и потяните его на себя.
• Подвесьте блок плавких предохранителей на переднюю часть удерживающего кронштейна.
Установка выполняется в обратной последовательности.
Расположение предохранителей под капотом Форд Фокус 2
Где находятся предохранители Форд Фокус 2
Расположен в левой части моторного отсека.
Чтобы открыть блок плавких предохранителей, потяните за рычажок на задней части блока и поднимите крышку.
ПРЕДОСТЕРЕЖЕНИЕ
Прежде чем пытаться заменить плавкий предохранитель, выключите зажигание и отключите все электрооборудование.
Установить новый предохранитель с таким же сопротивлением, как у прежнего.
Примечание: Перегоревший предохранитель можно определить по разрыву нити проводника.
Примечание: Все предохранители, кроме рассчитанных на высокую нагрузку цепи, вставляются с нажимом.
Примечание: Съемник для плавких предохранителей закреплен в крышке вспомогательного блока предохранителей.
Предохранители в салоне Форд Фокус 2
Схема предохранителей Форд Фокус 2
| Предохранитель | Сила тока, А | Защищаемые цепи |
| 100 | 10 | Электронные модули (питание от замка зажигания) |
| 101 | 20 | Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей) |
| 102 | 10 | Управление обогревателем, рулевая колонка, фильтр твёрдых частиц, приёмник системы дистанционного управления, DVD-проигрыватель |
| 103 | 10 | Питание органов управления внешним освещением от аккумуляторной батареи |
| 104 | 10 | Система экономии электроэнергии, плафоны внутреннего освещения |
| 105 | 25 | Обогреватель заднего стекла |
| 106 | — | Не используется |
| 107 | 10 | Батарейное питание комбинации приборов, бортовая диагностика |
| 108 | 7,5 | Дополнительные функции комбинации приборов (аудиосистема и система навигации) |
| 109 | 20 | Прикуриватель, дополнительная электрическая розетка сзади (предохранитель прикуривателя форд фокус 2) |
| 110 | 10 | Питание переключателя системы наружного освещения в дневное время от генератора |
| 111 | 15 | Предохранитель топливного насоса (предохранитель бензонасоса форд фокус 2) |
| Предохранитель | Сила тока, А | Защищаемые цепи |
| 112 | 15 | Модули аудиосистемы (питание от аккумуляторной батареи) |
| 113 | 10 | Лампы наружного освещения в дневное время (подфарники) |
| 114 | 10 | Питание комбинации приборов от генератора, иммобилайзер двигателя |
| 115 | 7,5 | Питание органов управления внешним освещением от генератора |
| 116 | 20 | Противотуманные фары / фонари |
| 117 | 7,5 | Фонарь освещения номерного знака (предохранитель подсветки номера форд фокус 2) |
| 118 | 20 | Модуль электрооборудования двери (левой задней) |
| 119 | 25 | Модуль подключения электрической цепи прицепа, дополнительная розетка в багажном отделении |
| 120 | 20 | Модуль электрооборудования двери (правой задней) |
| 121 | 20 | Электрообогрев (подогрев) передних сидений (предохранитель подогрева сидений форд фокус 2) |
| 122 | 10 | Модуль подушки безопасности |
| 123 | 7,5 | Электрообогрев (подогрев) наружных зеркал заднего вида |
| 124 | 7,5 | Задние и передние габаритные огни, стоп-сигналы (левая сторона) |
| 125 | 7,5 | Задние и передние габаритные огни, стоп-сигналы (правая сторона) |
| Предохранитель | Сила тока, А | Защищаемые цепи |
| 126 | 20 | Система управления замками без помощи ключа |
| 127 | 25 | Электростеклоподъемники, блок охлаждения |
| 128 | — | Не используется |
| 129 | 20 | Очиститель ветрового стекла (предохранитель дворников форд фокус 2) |
| 130 | — | Не используется |
| 131 | 15 | Очиститель заднего стекла |
| 132 | 15 | Стоп-сигналы (предохранитель стоп сигнала форд фокус 2) |
| 133 | 25 | Реле центральной системы блокировки, модуль двери пассажира |
| 134 | 20 | Система централизованной блокировки замков, модуль электрооборудования двери водителя |
| 135 | 20 | Подсветка при движении в светлое время |
| 136 | 15 | Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя (предохранитель омывателя форд фокус 2) |
| 137 | 10 | Звуковой сигнализатор системы аварийного питания, складывающиеся зеркала с электроприводом |
| 138 | 10 | Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия |
| 139 | 10 | Дальний свет фар, правая сторона |
| 140 | 10 | Дальний свет фар, левая сторона |
| Предохранитель | Сила тока, А | Защищаемые цепи |
| 141 | 10 | Фонарь заднего хода, зеркала заднего вида с электроприводом (предохранитель заднего хода форд фокус 2) |
| 142 | 15 | Ближний свет фар (правая сторона) |
| 143 | 15 | Ближний свет фар (левая сторона) |
Предохранители под капотом Форд Фокус 2
Схема предохранителей Форд Фокус 2
| Предохранитель | Сила тока, А | Защищаемые цепи |
| 1 | 50 | Электровентилятор охлаждения двигателя (предохранитель вентилятора форд фокус 2) |
| 2 | 80 | Рулевое управление с усилителем |
| 3 | 60 | Внутренний блок предохранителей 1 |
| 4 | 60 | Внутренний блок предохранителей 2 |
| 5 | 80 | Система климат контроля (предохранитель печки форд фокус 2) |
| 6 | 60 | Вспомогательный отопитель (только для автомобилей с дизельными двигателями) |
| 7 | 30 | Антиблокировочная система, насос системы динамической стабилизации |
| 8 | 20 | Антиблокировочная система, клапаны системы динамической стабилизации |
| 9 | 20 | Модуль управления силовым агрегатом (кроме FocusST) |
| Предохранитель | Сила тока, А | Защищаемые цепи |
| 9 | 30 | Модуль управления силовым агрегатом (только FocusST) |
| 10 | 30 | Вентилятор системы климат контроля |
| 11 | 20 | Выключатель зажигания (стартера и приборов) |
| 12 | 40 | Реле 15l зажигания |
| 13 | 20 | Электрическая обмотка стартера (предохранитель стартера форд фокус 2) |
| 14 | 40 | Обогрев лобового стекла, правая сторона (предохранитель лобового стекла форд фокус 2) |
| 15 | 30 | Реле вентилятора охлаждения |
| 16 | 40 | Обогрев ветрового стекла, левая сторона (предохранитель лобового стекла форд фокус 2) |
| 17 | 30 | Стояночный тормоз с электрическим приводом (все автомобили, за исключением трансформируемых) |
| 17 | 30 | Модуль управления крышей (только для трансформируемых автомобилей) |
| 18 | — | Не используется |
| 19 | 10 | Модуль ABS (предохранитель абс форд фокус 2) |
| 20 | 15 | Звуковой сигнал (предохранитель сигнала форд фокус 2) |
| 21 | 20 | Вспомогательный отопитель |
| 22 | 10 | Модуль усилителя рулевого управления |
| 23 | 30 | Омыватель фар |
| 24 | 15 | Вспомогательный отопитель (только для автомобилей с дизельными двигателями) |
| 25 | Реле зажигания | |
| 26 | 10 | Автоматическая коробка передач (предохранитель акпп форд фокус 2) |
| 27 | 10 | Муфта компрессора системы кондиционирования |
| 28 | 10 | Управление свечой накаливания (только для автомобилей с дизельными двигателями) |
| 29 | 10 | Система раздельного климат контроля |
| 30 | 3 | Блок управления силовым агрегатом, автоматическая трансмиссия |
| Предохранитель | Сила тока, А | Защищаемые цепи |
| 31 | 10 | Интеллектуальная зарядка аккумуляторной батареи |
| 32 | 10 | Автоматическая коробка передач |
| 32 | 10 | Электропитание топливной форсунки (только для FocusST) |
| 33 | 10 | Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями) |
| 33 | 10 | Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями) |
| 33 | 20 | Подогреваемый кислородный датчик (только для FocusST) |
| 34 | 10 | Форсунки, катушки зажигания |
| 35 | 10 | Модуль управления силовым агрегатом, клапаны, электромагнитные катушки (кроме FocusST) |
| 35 | 15 | Модуль управления силовым агрегатом, клапаны, электромагнитные катушки, нагревательный элемент подогрева картера двигателя (только для FocusST) |
| 36 | 10 | Блок управления силовым агрегатом |
