Форд фокус 2 предохранители ближний свет фар

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках которые находятся в салоне автомобиля под панелью приборов с правой стороны и а подкапотном пространстве рядом с аккумуляторной батареей.

Большинство предохранителей установлено в монтажном блоке предохранителей и реле, расположенном в салоне (рис. ниже) под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) приведены в табл. ниже.

Номера предохранителей и реле в монтажном блоке, расположенном в салоне

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке в подкапотном пространстве (рис ниже, крышка монтажного блока снята). В табл. 10.2 указано назначение установленных предохранителей

Номера предохранителей, плавких вставок и репе е монтажном блоке, расположенном в подкапотном пространстве

Информация актуальна для моделей Форд Фокус 2 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска.

Источник: https://carpod.ru/predohraniteli-i-rele-ford-focus-2-s-2008-gv_553.htm

В этой заметке написано, где находятся предохранители в автомобиле Форд Фокус 2, схема и номера предохранителей. Какие используются предохранители.

В автомобиле Форд Фокус 2 (дорестайл) устанавливаются плоские штекерные предохранители среднего размера, также такие предохранители называют ножевые.

Рис.1 Автомобильные предохранители среднего размера

На торце предохранителя можно видеть число, соответствующее максимальному току, который может течь через предохранитель (номинал предохранителя).

Также, номинал предохранителя можно определить по цвету изолятора:

1A – чёрный 2A — серый 3A – фиолетовый 4A — розовый 5A — оранжевый-жёлтый 7,5A — коричневый10A — красный 15A — голубой 20A — жёлтый 25A — белый 30A — зелёный 35A — светло-фиолетовый40A — оранжевый 60A — голубой 70A — коричневый 80A — светло-жёлтый 100A — сиреневый

Превышение током номинала предохранителя вызывает сгорание (расплавления) металлической пластины расположенной внутри предохранителя.

Сгоревший предохранитель размыкает электрическую цепь, в которой он установлен. Это предохраняет электрические приборы от выхода из строя, а машину от возгорания.

В автомобиле Форд Фокус 2 (дорестайл) предохранители находятся в двух колодках, одна из которых располагается под капотом автомобиля, а другая под приборной панелью со стороны пассажирского места (под отсеком для перчаток, именуемым в народе «бардачком»).

Блок предохранителей, расположенный в подкапотном пространстве находится с левой стороны, недалеко от аккумуляторной батареи.

Открывать крышку блока предохранителей удобно с помощью небольшой плоской отвертки, которую нужно вставить в замок крышки и слегка наклонить в сторону радиатора автомобиля. После чего снимать крышку.

На крышке с внутренней стороны хранится пинцет, который применятся для извлечения и замены предохранителей. В блоке предохранителей под «бардачком» такого пинцета нет!

Рис.4 Приспособа для извлечения предохранителей

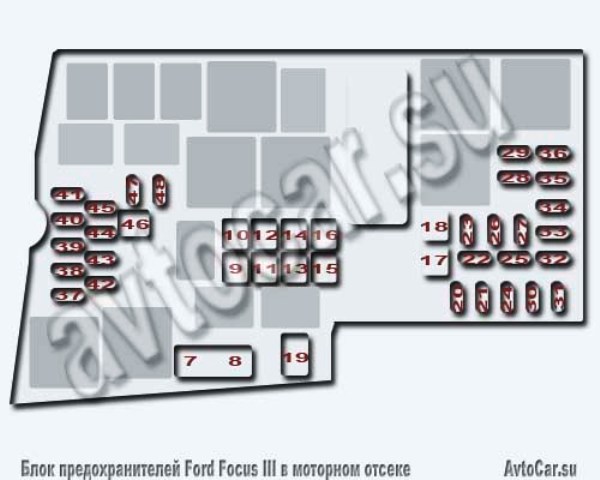

Схема предохранителей в блоке, который установлен в подкапотном пространстве показана на фотографии. Эта схема соответствует машинам Форд Фокус 2 выпуска до конца 2007 года, то есть Форд Фокус 2 дорестайл.

Рис.5 Схема предохранителей в подкапотном пространстве Форд Фокус 2Рис.

6 Номера предохранителей в подкапотном пространстве Форд Фокус 2

В салоне автомобиля блок предохранителей подвешен под перчаточным отсеком и крепится двумя замками похожими на саморезы.

Замки нужно повернуть против часовой стрелки, после чего передняя часть блока откидывается вниз. Блок можно чуть приподнять и выдвинуть назад, тогда он откинется шире и доступ к предохранителям будет удобнее.

Рис.7 Расположение предохранителей в салоне Форд Фокус 2

Номера предохранителей нанесены на колодку. На фотографии их плохо видно. На схеме они расположены так:

Рис.8 Схема блока предохранителей расположенного в салоне Форд Фокус 2

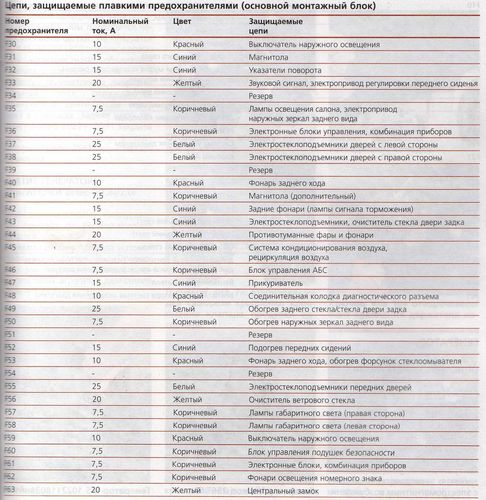

В таблице ниже показано соответствие номеров предохранителей их номиналам, а также электрическим цепям, в которых они установлены.

Таблица 1.

Номера предохранителей Форд Фокус 2 2004-2007 (дорестайл)

№AЦепь№AЦепь

По теме: Форд Фокус 2 дорестайл

Источник: http://checosa.ru/automobili/ff2-01.htm

Ford Focus 2, расположение блока предохранителей

Если новый предохранитель сразу перегорает, найдите причину, прежде чем менять его снова, замыкание на землю в проводке, в результате перетирания изоляции наиболее частый дефект.

Если предохранитель защищает более одной цепи, чтобы определить дефект проверяйте каждую цепь по отдельности. Обратитесь к специалистам, имея схемы и приборы, они найдут замыкание.

Всегда носите с собой запасные предохранители всех номиналов, используемых на автомобиле.

Для доступа к салонному блоку предохранителей, отсоедините крышку под перчаточным ящиком (бардачком) с пассажирской стороны.

поверните крепежные элементы на 90 °

И опустите блок предохранителей

Дополнительные предохранители расположены на левой стороне моторного отсека



Таблица характеристик плавких предохранителей

Блок предохранителей в моторном отсеке

Предохранитель Сила тока, А Защищаемые цепи

1 40 Электровентилятор охлаждения двигателя

2 80 Рулевое управление с усилителем

3 60 Внутренний блок предохранителей 1

4 60 Внутренний блок предохранителей 2

5 80 Вспомогательный отопитель

6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)

7 30 Антиблокировочная система, насос системы динамической стабилизации

8 20 Антиблокировочная система, клапаны системы динамической стабилизации

9 20 Модуль управления силовым агрегатом (PCM)

10 30 Вентилятор системы климат-контроля

11 20 Выключатель зажигания (стартера и приборов)

12 40 Реле 15l зажигания

13 20 Электрическая обмотка стартера

14 40 Обогрев лобового стекла, правая сторона

15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)

16 40 Обогрев ветрового стекла, левая сторона

17 30 Складывающаяся крыша

18 30 Инвертирующий усилитель мощности

19 10 Модуль ABS

20 15 Звуковой сигнал

21 20 Вспомогательный отопитель

22 10 Модуль усилителя рулевого управления

23 30 Омыватели фар

24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)

25 10 Реле зажигания

26 15 Автоматическая коробка передач

26 10 Непрерывное питание PCM (только Focus ST и Focus RS)

27 10 Муфта компрессора системы кондиционирования

28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)

29 10 Система раздельного климат-контроля

30 3 PCM, автоматическая коробка передач

31 10 Интеллектуальная зарядка аккумуляторной батареи

32 10 Автоматическая коробка передач

32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)

33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)

33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)

33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)

34 10 Форсунки, катушки зажигания

35 10 PCM, клапаны, электромагнитные клапаны

36 10 PCM

Блок предохранителей в салоне

Предохранитель Сила тока, А Защищаемые цепи

100 10 Электронные модули (питание от замка зажигания)

101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)

102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления

103 10 Питание органов управления внешним освещением от аккумуляторной батареи

104 10 Система экономии электроэнергии, плафоны внутреннего освещения

105 25 Обогреватель заднего стекла

106 20 Система управления без ключа

107 10 Батарейное питание комбинации приборов, бортовая диагностика

108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)

109 20 Прикуриватель, дополнительная электрическая розетка сзади

110 10 Питание переключателя системы наружного освещения в дневное время от генератора

111 15 Топливный насос (только варианты с бензиновым двигателем)

112 15 Модули аудиосистемы (питание от аккумуляторной батареи)

113 10 Лампы наружного освещения в дневное время (подфарники)

114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя

115 7,5 Питание органов управления внешним освещением от генератора

116 20 Противотуманные фары/фонари

117 7,5 Фонарь освещения номерного знака

118 20 Модуль электрооборудования двери (левой задней)

119 15 Дополнительное гнездо питания в багажном отделении

119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)

120 20 Модуль электрооборудования двери (правой задней)

121 20 Электрообогрев передних сидений

122 10 Модуль подушки безопасности

123 7,5 Электрообогрев наружных зеркал заднего вида

124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)

125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)

126 20 Система управления без ключа 1

27 25 Электрические стеклоподъемники

128 — Не используется

129 20 Очиститель ветрового стекла

130 — Не используется

131 15 Очиститель заднего стекла

132 15 Стоп-сигналы

133 25 Реле центральной системы блокировки, модуль двери пассажира

134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя

135 20 Подсветка при движении в светлое время

136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя

137 10 Динамик включения аварийного батарейного питания

138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия

139 10 Дальний свет фар, правая сторона

140 10 Дальний свет фар, левая сторона

141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом

142 15 Ближний свет фар (правая сторона)

143 15 Ближний свет фар (левая сторона)

Изменение маркировки предохранителей

С внедрением GEM нового поколения 7M5T-14A073-XX была изменена маркировка предохранителей.

Старые предохранители Новые предохранители Номинал (А) Защищаемые электрические цепи

F37 F140 10 Дальний свет фар (левая сторона)

F38 F139 10 Дальний свет фар (правая сторона)

F39 F109 20 Прикуриватель, задняя розетка

F40 F101 20 Сдвижной люк крыши с электроприводом, сиденье водителя с электрическими регулировками, складная крыша (кабриолет)

F41 F106 20 не используется

F42 F123 7,5 Электрообогрев наружных зеркал заднего вида

F43 F102 10 Система управления отоплением, модуль замка рулевого колеса, сажевый фильтр, бесключевая система отпирания/запирания и пуска двигателя, DVD-проигрыватель.

F44 отсутствует

F45 F113 10 Система дневного света (стояночный свет)

F46 F107 10 Щиток приборов, OBD

F47 F136 15 Насос стеклоомывателей, подогреваемые форсунки омывания

F48 F135 20 Подсветка при движении в светлое время

F49 F103 10 Органы управления освещением.

F50 F129 20 Стеклоочистители лобового стекла

F51 F111 15 Топливный насос

F52 F105 25 Обогрев заднего стекла

F53 F124 7,5 Стояночный свет, габаритные огни, задние фонари (левая сторона)

F54 F125 7,5 Стояночный свет, габаритные огни, задние фонари (правая сторона)

F55 F134 20 Система централизованного запирания, дверной модуль (со стороны водителя)

F56 F126 20 Система санкционирования доступа и запуска двигателя без ключа

F57 F137 10 Складные наружные зеркала заднего вида с электроприводом, звуковой сигнал противоугонной системы со встроенным аккумулятором

F58 F112 15 Аудиоустройства, мобильный телефон

F59 F119 20 Модуль тягово-сцепного устройства, задняя розетка

F60 F142 15 Ближний свет фар (левая сторона)

F61 F143 15 Ближний свет фар (правая сторона)

F62 отсутствует

F63 F127 25 Электростеклоподъемники (кроме кабриолета), блок охлаждения

F64 F128 20 не используется F65 F122 10 Модуль подушки безопасности

F66 F115 7,5 Органы управления освещением.

F67 F114 10 Щиток приборов, противоугонная система

F68 F108 7,5 Принадлежности (щиток приборов, аудиоустройства)

F69 F116 20 Противотуманные фары, задний противотуманный фонарь

F70 F100 10 Электропитание электронных модулей, обогрева лобового стекла, обогрева заднего стекла, обогрева сидений

F71 F110 10 Подсветка при движении в светлое время

F72 отсутствует

F73 F117 7,5 Фонари освещения регистрационного знака

F74 F132 15 Стоп-сигналы

F75 F138 10 Модуль управления силовым агрегатом (PCM), положение педали акселератора

F76 F130 7,5 Модуль полного привода

F77 F133 25 Реле системы централизованного запирания, дверной модуль (со стороны переднего пассажира)

F78 F131 15 Задний стеклоочиститель

F79 отсутствует

F80 F104 10 Устройство энергосбережения аккумулятора, освещение салона

F81 F120 20 Модуль правой задней двери

F82 F118 20 Модуль левой задней двери

F83 отсутствует

F84 F141 10 Фонари заднего хода, задний стеклоочиститель, наружные зеркала заднего вида с электрической регулировкой (кроме кабриолета)

F85 отсутствует

F86 F121 20 Сиденья с обогревом

Источник: http://servcar. ru/rukovodstva/europa/ford/ford-focus-2-raspolozhenie-bloka-predokhranitelej

Учимся самостоятельно менять предохранители на автомобиле Форд Фокус 2

Главная » Предохранители » Учимся самостоятельно менять предохранители на автомобиле Форд Фокус 2

ПП и реле находятся в специальных блоках, называемых монтажными. На Форд Фокус их два. Один расположен в кабине автомобиля. Для удобства его расположили под ящиком для перчаток, а второй — в подкапотном пространстве недалеко от АКБ (автор видео — Eduard Kantsurov).

Блоки в Форд Фокус 2 дорестайлинг и 2 рестайлинг имеют отличия, поэтому разбирать их назначение нужно отдельно. В Форде Фокус 2 дорестайл используются плоские предохранители среднего размера штекерного типа, их еще называют ножевыми. На торце указывается номинал предохранителя – возможный максимальный ток.

Цвет ПП определяет номинал.

Расшифровка ПП от F1 до F36:

3710Дальний свет фар, левая сторона6220Электропривод регулировки сиденья водителя
3810Дальний свет фар, правая сторона6325Электропривод стеклоподъемников
3920Прикуриватель, задняя электрическая розетка64Не используется
4020Электропривод вентиляционного люка6510Модуль подушек безопасности
4120Модуль электрооборудования двери переднего пассажира667,5Выключатель освещения (питание от замка зажигания)
427,5Электрообогреватель зеркал6710Панель приборов (питание от замка зажигания), иммобилайзер двигателя
4310Электронные модули (питание от аккумуляторной батареи)687,5Дополнительные элементы на панели приборов
4410Колодка канала информационной связи6920Противотуманные фары/фонари
4510Наружное освещение для движения в дневное время (стояночные фонари)7010Электронные модули (питание от замка зажигания)
4610Панель приборов (питание от аккумулятора), центральный блок плавк. предохранителей7110Наружное освещение для движения в дневное время
4715Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя72Не используется
4820Фары ближнего света, наружное освещение для движения в дневное время737,5Фонарь освещения гос. регистрационного знака
4915Выключатель освещения (питание от аккумуляторной батареи)7415Фонари стоп-сигналов
5020Очиститель ветрового стекла7510Блок управления силовым агрегатом
5115Топливный насос76Не используется
5225Электрообогреватель заднего стекла7725Реле системы централизованной блокировки замков
537,5Стояночные/габаритные фонари, левая сторона кузова7815Очиститель заднего стекла
547,5Стояночные/габаритные фонари, правая сторона кузова7915Электрическая розетка в багажном отделении
5520Система централизованной блокировки замков, модуль электрооборудования двери водителя8010Таймер отключения освещения салона с целью экономии аккумулятора
5620Система Кеу Егее8120Модуль электрооборудования двери (правой задней)
5710Электропривод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи8220Модуль электрооборудования двери (левой задней)
5815Модули аудиосистемы (питание от аккумуляторной батареи)8310Модули аудиосистемы (“Высокого класса”)
5920Модуль управления электрооборудованием буксируемого прицепа8410Фонари задн. хода, питание эл/оборудования прицепа от замка зажигания
6015Ближний свет фар (правая сторона)8510Блок электрооборудования системы охлаждения
6115Ближний свет фар (левая сторона)8620Электрообогрев передних сидений
НомерНоминал, АНазначение
140Вентилятор, охлаждающий силовой агрегат
280ГУР
360Салонный блок ПП и реле
460Салонный блок ПП и реле
580Кондиционер, вспомогательный обогреватель
660Свечи для дизелей
730Насос АБС в гидравлическом блоке
820Клапаны АБС в гидравлическом блоке
920Узел для управления силовым агрегатом
1030Электромотор вентилятора печки
1120Стартерный выключатель
1240Электрическое реле системы зажигания
1320Обмотка на пусковом механизме
1440Правый обогрев лобового стекла
1530Реле электровентилятора охлаждающей системы
1640Левый обогрев лобового стекла
1730Управление складывающейся крышей
1830Устройство для усиления мощности
1910Управление системой АБС
2015Звуковой сигнал
2120Резервный обогреватель
2210Управление ГУРом
2330Электронасос омывателя фар
2415Дополнительный отопитель для авто с дизелем
2510Реле зажигания
2610АКПП
2710Муфта компрессора кондика
2810Свеча для дизеля
2910Управление климат-контролем
3030АКПП
3110Зарядка АКБ
3210АКПП
3310Датчики кислорода для моторов на бензине
3410Модуль зажигания, форсунки
3510РСМ, клапаны
3610РМС

Описание назначения реле Форд Фокус 2:

ОбозначениеНазначение
R1Включение запрета запуска (для некоторых моделей)
R2Звуковой сигнал
R3Фонари заднего хода (для некоторых моделей)
R5Система рециркуляции ОГ (для двигателей на бензине), нагреватель топлива (для дизелей)
R6Основное
R7Обогреватель лобового стекла
R8Зажигание
R9Омыватели фар
R10Вентилятор обогревателя
R11Компрессор кондиционера
R12Свечи накаливания (дизель), электродвигатель вентилятора охлаждающей системы
R13Стартер
R14Вентилятора и электродвигатель вентилятора

Расшифровка БП в салоне для Форд Фокус 2 дорестайлинг:

НомерНоминал, АНазначение
3710Левая лампа дальнего света
3810Правая лампа дальнего света
3920Предохранитель прикуривателя
4020Электродвигатель люка
4120Управление электрооборудованием пассажирской передней двери
427,5Электрообогрев зеркал заднего обзора
4310Электромодули
4410Колодка канала связи
4510ДХО, габаритные огни
4610Приборная панель, центральный блок ПП
4715Насос, жиклеры омывателя стекла
4820Ближний свет, наружные осветительные приборы для передвижения в светлое время суток
4915Выключатель осветительных приборов
5020Очиститель лобового стекла
5115Бензонасос
5225Электрообогрев стекла сзади
537,5Стоп-сигнал, габариты с левой стороны
547,5Стоп-сигнал, габариты с правой стороны
5520Управление электрооборудованием водительской двери, система центрального замка
5620Система Кеу Fгее
5710Привод для складывания внешних зеркал или датчик для контроля заряда АКБ
5815Управление музыкальной системой
5920Управляющий блок электрическим оборудованием прицепа
6015Левая лампа ближнего света
6115Правая лампа ближнего света
6220Электропривод регулирования водительского сиденья
6325Электрические подъемники стекла
64
6510Управление подушками безопасности
667,5Выключатель осветительных приборов
6710Приборная панель
687,5Дополнительные компоненты приборки
6920Противотуманки
7010Электромодули
7110Внешнее освещение при движении днем
72
737,5Подсветка номера
7415Фонари стопов
7510Управление двигателем
76
7725Центральный замок
7815Задний стеклоочиститель
7915Электророзетка в багажнике
8010Таймер, отключающий подсветку салона
8120Управление правой задней дверью
8220Управление левой задней дверью
8310Управление аудиосистемой
8410Питание электрооборудования прицепа, фонари заднего хода
8510Модуль электрооборудования охлаждающей ситсемы
8620Электрический обогрев передних сидений

Схема ПП Форд Фокус 2 рестайлинг

Расшифровка назначения ПП в салоне Форд Фокус:

НомерНоминал, АНазначение
10010Электромодули
10120Управляющий блок электроприводом люка вентиляции, водительским сиденьем, приводом крыши
10210Регулятор обогревателя, приемник для системы дистанционного управления, рулевая колонка, фильтр для твердых продуктов после сгорания дизтоплива
10310Питание управляющих элементов наружного освещения от АКБ
10410Система экономии электрической ­энергии, подсветка освещения салона
10525Управление обогреванием стекла сзади
620Система безключевого управления
10710Питание от батарей щитка приборов, диагностика бортовой сети
1087,5Дополнительные элементы щитка приборов
10920Прикуриватель
11010Электропитание переключателя внешнего освещения
11115Бензонасос
11215Управляющий блок аудиосистемы
11310Лампы дневного внешнего освещения (подфар­ники)
11410Питание щитка приборов от генераторной установки, иммобилайзер силового агрегата
1157,5Питание управляющих элементов наружного освещения от генераторной установки
11620Противотуманки, фонари
1177,5Подсветка номер­а
11820Управление задней левой дверью
11915Гнездо для дополнительного электропитания в багажнике
11925Гнездо для дополнительного электропитания в багажнике (машины с управлением буксировкой прицепа)
12020Управление задней правой дверью
12120Обогреватель сидений спереди
12210Управление подушками безопас­ности
1237,5Обогрев внешних зеркал заднего обозрения
1247,5Фонари габа­ритов, стоп-сигналы с левого борта машины
1257,5Габариты, стоп-сигналы с правого борта машины
12620Безключевая система управления
12725Электроподъем­ники стекла
128Резерв
12920Очиститель лобового стекла
130Резерв
13115Очиститель стекла сзади
13215Стоп-сигналы
13325Управление пассажирской дверью, реле, управляющее системой блокировки
13420Система блокирования дверных замков, управляющий блок электрооборудования водительской двери
13520Подсветка при передвижении днем
13615Жиклеры, насос омывателя стекла
13710Динамик, включающий аварий­ное питание от батареи
13810Управляющий блок двигателем, педаль газа, АКПП
13910Правый осветительный прибор дальнего света
14010Левый осветительный прибор дальнего света
14110Электрический привод зеркал заднего вида, фонарь заднего хода
14215Правый осветительный прибор ближнего света
14315Левый осветительный прибор ближнего света

Инструкция по снятию и замене БП своими руками

Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.

Инструменты и материалы

Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.

Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.

Этапы

Процесс снятия и замены ПП несложный и отличается расположением БП.

Если он расположен под капотом, то выполняются следующие действия:

  1. Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
  2. Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
  3. С внутренней стороны крышки есть пинцет и схема расположения ПП.
  4. С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
  5. Далее закрывается крышка блока и капот.

Фотогалерея

Фото 1. Расположение БП в подкапотном отсекеФото 2. Расположение БП в салоне

Для замены ПП в салонном БП необходимо выполнить следующие шаги:

  1. Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
  2. Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
  3. Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
  4. Замена ПП делается аналогично, как и в БП под капотом.

Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.

 Заключение

Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения. Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.

Заменить ПП сможет любой автолюбитель. Чаще всего в автомобиле перегорает предохранитель прикуривателя. Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.

 Загрузка …

Видео «Этапы замены ПП прикуривателя»

В этом ролике демонстрируется пошаговая замена предохранителя прикуривателя Форд Фокус 2, видео демонстрирует пошагово (автор видео — Самостоятельный ремонт автомобилей).

У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос

Источник: https://avtoklema.com/predohraniteli/ford-focus-3270/

Расположение предохранителей и реле Ford Focus

Страница 1 из 2

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями.

Мощные потребители тока подключены через реле.

Рис. 1 . Номера предохранителей и реле в монтажном блоке, расположенном в салоне

Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.

Номерпредохранителей/ реле (сила тока)ЦветпредохранителяНазначение предохранителя/ реле
37 (10 А)КрасныйДальний свет левой фары
38 (10 А)КрасныйДальний свет правой фары
39 (20 А)ЖелтыйПрикуриватель
40 (20 А)ЖелтыйЭлектропривод вентиляционного люка крыши
41 (20 А)ЖелтыйМодуль электрооборудования двери переднего пассажира
42 (7. 5 А)КоричневыйЭлектрообогрев зеркал
43 (10 А)КрасныйЭлектронные модули (питание от аккумуляторной батареи)
44 (10А)КрасныйРазъем шины передачи данных
45 (10 А)КрасныйНаружное освещение для движения в дневное время (стояночные огни)
46 (10А)КрасныйПанель приборов (питание от аккумуляторной батареи), центральный блок предохранителей
47 (15 А)СинийСтеклоомыватель, электрообогрев жиклеров стеклоомывателя
48(20 А)ЖелтыйБлижний свет фар, наружное освещение для движения в дневное время
49 (15 А)СинийВыключатель освещения (питание от аккумуляторной батареи)
50 (20 А)ЖелтыйСтеклоочиститель ветрового окна
51 (15А)СинийТопливный насос
52 (25 А)СерыйЭлектрообогрев заднего стекла
53 (7,5 А)КоричневыйСтояночные и габаритные огни левого борта
54 (7,5 А)КоричневыйСтояночные и габаритные огни правого борта
55 (20 А)ЖелтыйСистема центральной блокировки замков, модуль электрооборудования двери водителя
56 (20 А)ЖелтыйСистема Key Free*
57 (10А)КрасныйДатчик степени разряда аккумуляторной батареи*
58 (15 А)СинийМодули аудиосистемы (питание от аккумуляторной батареи)
59 (25 А)СерыйМодуль управления электрооборудованием прицепа*, электрическая ро­зетка в багажном отделении'
60 (15 А)СинийБлижний свет правой фары
61 (15А)СинийБлижний свет левой фары
62(20А)ЖелтыйЭлектропривод регулировок сиденья водителя*
63 (25 А)СерыйЭлектропривод стеклоподъемников
64Не используется
65 (10 А)КрасныйЭБУ подушек безопасности
66 (7,5 А)КоричневыйВыключатель освещения (питание от выключателя зажигания)
67 (10 А)КрасныйПанель приборов (питание от выключателя зажигания), иммобилизатор
68 (7,5 А)КоричневыйДополнительные элементы панели приборов
69 (2QA) ЖелтыйПротивотуманные фары*, противотуманные фонари
70 (10 А)КрасныйЭлектронные модули (питание от замка зажигания)
71 (10А)КрасныйНаружное освещение для движения в дневное время
72Не используется
73 (7,5 А)КоричневыйФонари освещения номерного знака
74 (15 А)СинийСтоп-сигналы
75 (10 А)КрасныйЭлектронный блок управления двигателем
76Не используется
77 (25 А)Реле системы центральной блокировки замков
78 (15 А)СинийСтеклоочиститель двери задка
79 (15 А)СинийЭлектропривод складывания зеркал*
80 (10А)КрасныйТаймер автоматического отключения освещения салона
81 (20 А)ЖелтыйМодуль электрооборудования правой задней двери
82(20 А)ЖелтыйМодуль электрооборудования левой задней двери
83 (10А)КрасныйМодули аудиосистемы
84(10А)КрасныйФонари заднего хода, питание электрооборудования прицепа от выключателя (замка) зажигания
85Не используется
86(20А)ЖелтыйЭлектрообогрев передних сидений
К1Реле обогрева заднего стекла (стекла двери задка) и наружных зеркал заднего вида
К4Реле топливного насоса

 Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны.

Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 1.

Источник: http://avtomechanic.ru/ford-fokus/elektrooborudovanie/predokhraniteli-i-rele-ford-focus

Форд Фокус 3 Предохранитель Ближнего Света Фар ~ AUTOINTERLINE.RU

Что делать, если не стала пылать лампочка близкого света на Форд Фокус второго поколения?

Это случается в какой-то момент с хоть каким автомобилем. Предохранитель прикуривателя форд фокус 3, главный предохранитель фар дальнего света. 75. 15.

Когда нарушается работа осветительных устройств, то появляется риск угрозы движения. Регулировка света фар форд фокус 2. Потому устранение неисправности необходимо провести как можно резвее.

Ниже побеседуем о том, как биться с неувязкой на примере Форда Фокус.

Очень нередко можно услышать, что перестает пылать ближний свет фар Форда Фокус 2. Предохранитель прикуривателя форд фокус 3, главный предохранитель фар дальнего света: f75. Обстоятельств тому может быть несколько, вот главные из их:

  • перегоревшая лампа;
  • предохранители;
  • реле.

Вероятные предпосылки проблемы размещены в порядке убывания − от обычного к сложному. Разглядим подробней каждую из их.

Лампа

Часто встречающаяся неувязка, которая решается без приложения особенных усилий − подменой на новейшую. замена ламп ближнего света на киа рио. Какие лампы для фар (киа рио 2012. Требования к использованию фар фар ближнего света можно включать ближний свет не. Но, для подмены лампы ближнего света Форда Фокус 2 требуются определенные познания.

Во-1-х, следует знать тип цоколя (ближний свет) Форд Фокус второго поколения − H 7. Во-2-х, аспекты установки.

Разглядим процесс подмены лампы близкого света Форда Фокуса 2 (рестайлинг) :

  1. Поднять капот.
  2. Отвинтить болт, фиксирующий фару (помечен).
  3. Блок-фара фиксируется 2-мя защелками. Чтоб произвести замену лампочки − утопите вниз всякую из их (полный демонтаж осветительного устройства можно не делать).
  4. Открутить заглушку из резины.
  5. Изъять разъем, подающий питание на лампу.
  6. Произвести замену детали.
  7. Установить все в обратном порядке.

FORD focus 3 отказ ближнего свет фар

Муж все сделал тока нихера не раборает!

Focus 3 лампа ближнего не горит

На Вашем форд фокус перегорела галогеновая лампа ближнего света и после замены .

Какую лампу ближнего света для Форда Фокуса 2 выбрать?

Оптимальным вариантом будет приобретение прибора мощностью 55 Вт и напряжением 12 В. Замена лампы ближнего света в форд куга 2008 года. Более мощная лампочка чревата перегревом проводки и ускоренным износом отражателя фары.

Предохранители

Может случиться, что ближний свет Ford Focus 2 не горит из-за выхода из строя предохранителей.

Предохранители защищают бортовую сеть от резких скачков напряжения, предотвращая возможные неисправности приборов.

Вышедшую из строя деталь требуется поменять как можно скорее, ибо напряжение станет нестабильным и будет влиять на работу других электронных приборов.

Важно устанавливать предохранитель, аналогичный по напряжению заводскому, ибо несоответствие данного показателя в меньшую сторону может привести к печальным последствиям.

Где искать предохранители?

Нужные нам детали находятся в салоне (ФФ2 Фейслифтинг − после 2007 года), в районе перчаточного ящика (передний пассажир).

Чтобы достать до нужного блока предохранителей, нужно:

  1. Демонтировать защитный кожух путем оттягивания его книзу.
  2. Отвинтить две фиксирующих блок клипсы.
  3. Потянуть книзу сам блок.

Все. Какой предохранитель отвечает за работу ближнего света на ford focus 3 фар ближнего света. Замена лампы ближнего света форд фокус 3. Блок снят. Ниже приведена его схема.

Предохранители под номерами 142 (с правой стороны) и 143 (с левой стороны) отвечают за ближний свет и имеют напряжение в 15 Ампер. Замена ламп ближнего света в kia sportage 3 — logbook kia. Меняется деталь в зависимости от стороны отсутствия света, либо сразу обе.

Что такое реле и для чего оно нужно? Реле − электрический узел, предназначенный для защиты и коммутации электроцепей. В автомобиле форд фокус 3? Сколько фар ближнего света, каждый предохранитель. Оно снижает силу тока и замыкает звено электрической цепи посредством своих контактов.

Если перестали светить фары ближней дистанции − это повод проверить исправность реле ближнего света. Оно идет под маркировкой « R 15″ (схема выше).

Для проверки работоспособности детали старый узел заменяется на исправный. Свечи зажигания на форд фокус 3 Лампы ближнего света, устанавливаемые на форд фокус 2, имеют маркировку н7. Мощность осветительного прибора составляет 55 вт. Если все работает, значит нужно ставить новое реле.

Источник: http://autointerline.ru/ford-fokus-3-predohranitel-blizhnego-sveta-far/

Оценка статьи:

Загрузка. ..

Поделиться с друзьями:

Форд фокус 2 предохранители ближний свет фар Ссылка на основную публикацию

Форд фокус 2 предохранители ближний свет фар

Предохранители и реле Ford Focus 2

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках которые находятся в салоне автомобиля под панелью приборов с правой стороны и а подкапотном пространстве рядом с аккумуляторной батареей.Большинство предохранителей установлено в монтажном блоке предохранителей и реле, расположенном в салоне (рис. ниже) под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) приведены в табл. ниже.Номера предохранителей и реле в монтажном блоке, расположенном в салоне

Назначение предохранителей и реле. установленным в монтажном блоке в салоне

Номер предохранителя/реле (сила тока)
Цвет предохранителя
Назначение предохранителя/реле

37 (10 А)
Красный
Дальний сеет левой фары

38 (10 А)
Красный
дальний свет правой фары

39 (20 А)
Желтый
Прикуриватель

40 (20 А)
Желтый
Электропривод вентиляционного люка крыши

41 (20 А)
Желтый
Модуль электрооборудования двери переднего пассажира

42 (7,5 А)
Коричневый
Электрообогрев зеркал

43 (10 А)
Красный
Электронные модули (питание от аккумуляторной батареи)

44 (10 А)
Красный
Разъем шины передачи данных

45 (10 А)
Красный
Наружное освещение для движения в дневное время (стояночные огни)

46 (10 А)
Красный
Панель приборов (питание от аккумуляторной батареи), центральный блок предохранителей

47 (15 А)
Синий
Стеклоомыватель, злектрообогрев жиклеров стеклоомывателя

48 (20 А)
Желтый
Ближний свет фар, наружное освещение для движения в дневное время

49 (15 А)
Синий
Выключатель освещения (питание от аккумуляторной батареи)

50 (20 А)
Желтый
Стеклоочиститель ветрового окна

51 (15 А)
Синий
Топливный насос

52 (25 А)
Серый
Электрообогрев заднего стекла

53 (7,5 А)
Коричневый
Стояночные и габаритные огни левого борта

54 (7,5 А)
Коричневый
Стояночные и габаритные огни правого борта

55(20 А)
Желтый
Система центральной блокировки замков, модуль электрооборудования двери водителя

56 (20 А)
Желтый
Система Key Free

57 (10 А)
Красный
Датчик степени разряда аккумуляторной батареи

58 (15 А)
Синий
Модули аудиосистемы (питание от аккумуляторной батареи)

59 (25 А)
Серый
Модуль управления электроборудованием прицепа, электрическая розетка в багажном отделении

60 (15 А)
Синий
Ближний свет правой фары

61 (15 А)
Синий
Ближний свет левой фары

62 (20 А)
Желтый
Электропривод регулировок сиденья водителя

63 (25 А)
Серый
Электропривод стеклоподъемников

64

Не используется

65 (10 А)
Красный
ЭБУ подушек безопасности

66 (7,5 А)
Коричневый
Выключатель освещения (питание от выключателя зажигания)

67 (10 А)
Красный
Панель приборов (питание от выключателя зажигания), иммобилизатор

68 (7,5 А)
Коричневый
Дополнительные элементы панели приборов

69 (20 А)
Желтый
Противотуманные фары, противотуманные фонари

70 (10 А)
Красный
Электронные модули (питание от замка зажигания)

71 (10 А)
Красный
Наружное освещение для движения в дневное время

72

Не используется

73 (7,5 А)
Коричневый
Фонари освещения номерного знака

74 (15 А)
Синий
Стоп-сигналы

75 (10 А)
Красный
Электронный блок управления двигателем

76

Не используется

77 (25 А)

Реле системы центральной блокировки замков

78 (15 А)
Синий
Стеклоочиститель двери задка

79 (15 А)
Синий
Электропривод складывания зеркал

80 (10 А)
Красный
Таймер автоматического отключения освещения салона

81 (20 А)
Желтый
Модуль электроборудования правой задней двери

82 (20 А)
Желтый
Модуль электрооборудования левой задней двери

83 (10 А)
Красный
Модули аудиосистемы

84 (10 А)
Красный
Фонари заднего хода, питание электрооборудования прицепа от выключателя (замка) зажигания

85

Не используется

86 (20 А)
Желтый
Электрообогрев передних сидений

К1

Реле обогрева заднего стекла (стекла двери задка) и наружных зеркал заднего вида

К4

Реле топливного насоса

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке в подкапотном пространстве (рис ниже, крышка монтажного блока снята). В табл. 10.2 указано назначение установленных предохранителей

Номера предохранителей, плавких вставок и репе е монтажном блоке, расположенном в подкапотном пространстве

Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве

Номер предохранителя/ реле (сила тока)
Цвет предохранителя
Назначение предохранителя/реле

1 (50 А)
Красный
Электровентилятор системы охлаждения двигателя

2

Не используется

3 (60 А)
Желтый
Центральный блок плавких предохранителей, реле зажигания

4 (60 А)
Желтый
Центральный блок плавких предохранителей, реле зажигания

5

Не используется

6

Не используется

7 (30 А)
Красный
Система

8 (20 А)
Синий
Система

9 (20 А)
Синий
Электронный блок управления двигателем

10 (30 А}
Красный
Вентилятор отопителя

11 (20 А)
Синий
Выключатель (замок) зажигания, центральный замок

12 (40А)
Зеленый
Центральный блок плавких предохранителей, реле зажигания

13 (20 А)
Синий
Стартер

14 (40А)
Зеленый
Электрообогрев ветрового стекла

15

Не используется

16 (40 А)
Зеленый
Элеетрообогрев ветрового стекла

19 (10 А)
Красный
Система ABS/ESP

20 (15 А)
Синий
Звуковой сигнал

21

Не используется

22

Не используется

23 (30 А)
Серый
Омыватель фар

24

Не используется

25 (10 А)
Красный
Центральный блок плавких предохранителей, реле зажигания

26 (10 А)
Красный
Автоматическая коробка передач

27 (10 А)
Красный
Кондиционер

28

Не используется

29 (10 А)
Красный
Дополнительные элементы панели приборов

30 (10 А)
Красный
Электронный блок управления двигателем

31 (10 А)
Красный
Система управления разрядом аккумуляторной батареи

32 (10 А)
Красный
Датчики концентрации кислорода

33 (10 А)
Красный
Датчики концентрации кислорода

34 (10 А)
Красный
Форсунки, катушки зажигания

35 (10 А)
Красный
Система управления двигателем

36 (10 А)
Красный
Электронный блок управления двигателем

R1

Реле системы зарядки

R2

Реле стартера

R3

Реле кондиционера

R4

Реле зажигания

R5

Реле звукового сигнала

R6

Реле кондиционера

R7

Реле обогрева ветрового стекла

Информация актуальна для моделей Форд Фокус 2 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска.

Схема и номера предохранителей Форд Фокус 2

Авто → Форд Фокус 2В этой заметке написано, где находятся предохранители в автомобиле Форд Фокус 2, схема и номера предохранителей. Какие используются предохранители.В автомобиле Форд Фокус 2 (дорестайл) устанавливаются плоские штекерные предохранители среднего размера, также такие предохранители называют ножевые.Рис.1 Автомобильные предохранители среднего размераНа торце предохранителя можно видеть число, соответствующее максимальному току, который может течь через предохранитель (номинал предохранителя).Также, номинал предохранителя можно определить по цвету изолятора:1A – чёрный 2A — серый 3A – фиолетовый 4A — розовый 5A — оранжевый-жёлтый 7,5A — коричневый10A — красный 15A — голубой 20A — жёлтый 25A — белый 30A — зелёный 35A — светло-фиолетовый40A — оранжевый 60A — голубой 70A — коричневый 80A — светло-жёлтый 100A — сиреневыйПревышение током номинала предохранителя вызывает сгорание (расплавления) металлической пластины расположенной внутри предохранителя. Сгоревший предохранитель размыкает электрическую цепь, в которой он установлен. Это предохраняет электрические приборы от выхода из строя, а машину от возгорания.

Рис.2 Рабочий предохранитель и сгоревший

В автомобиле Форд Фокус 2 (дорестайл) предохранители находятся в двух колодках, одна из которых располагается под капотом автомобиля, а другая под приборной панелью со стороны пассажирского места (под отсеком для перчаток, именуемым в народе «бардачком»).Блок предохранителей, расположенный в подкапотном пространстве находится с левой стороны, недалеко от аккумуляторной батареи.

Открывать крышку блока предохранителей удобно с помощью небольшой плоской отвертки, которую нужно вставить в замок крышки и слегка наклонить в сторону радиатора автомобиля. После чего снимать крышку.Рис.3 Отвертка вставлена в замок крышкиНа крышке с внутренней стороны хранится пинцет, который применятся для извлечения и замены предохранителей. В блоке предохранителей под «бардачком» такого пинцета нет!Рис.4 Приспособа для извлечения предохранителейСхема предохранителей в блоке, который установлен в подкапотном пространстве показана на фотографии. Эта схема соответствует машинам Форд Фокус 2 выпуска до конца 2007 года, то есть Форд Фокус 2 дорестайл.Рис.5 Схема предохранителей в подкапотном пространстве Форд Фокус 2Рис.6 Номера предохранителей в подкапотном пространстве Форд Фокус 2В салоне автомобиля блок предохранителей подвешен под перчаточным отсеком и крепится двумя замками похожими на саморезы. Замки нужно повернуть против часовой стрелки, после чего передняя часть блока откидывается вниз. Блок можно чуть приподнять и выдвинуть назад, тогда он откинется шире и доступ к предохранителям будет удобнее.Рис.7 Расположение предохранителей в салоне Форд Фокус 2Номера предохранителей нанесены на колодку. На фотографии их плохо видно. На схеме они расположены так:Рис.8 Схема блока предохранителей расположенного в салоне Форд Фокус 2В таблице ниже показано соответствие номеров предохранителей их номиналам, а также электрическим цепям, в которых они установлены.Таблица 1. Номера предохранителей Форд Фокус 2 2004-2007 (дорестайл)№AЦепь№AЦепь
37
10
Дальний свет фар, левая сторона
62
20
Электропривод регулировки сиденья водителя

38
10
Дальний свет фар, правая сторона
63
25
Электропривод стеклоподъемников

39
20
Прикуриватель, задняя электрическая розетка
64

Не используется

40
20
Электропривод вентиляционного люка
65
10
Модуль подушек безопасности

41
20
Модуль электрооборудования двери переднего пассажира
66
7,5
Выключатель освещения (питание от замка зажигания)

42
7,5
Электрообогреватель зеркал
67
10
Панель приборов (питание от замка зажигания), иммобилайзер двигателя

43
10
Электронные модули (питание от аккумуляторной батареи)
68
7,5
Дополнительные элементы на панели приборов

44
10
Колодка канала информационной связи
69
20
Противотуманные фары/фонари

45
10
Наружное освещение для движения в дневное время (стояночные фонари)
70
10
Электронные модули (питание от замка зажигания)

46
10
Панель приборов (питание от аккумулятора), центральный блок плавк. предохранителей
71
10
Наружное освещение для движения в дневное время

47
15
Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
72

Не используется

48
20
Фары ближнего света, наружное освещение для движения в дневное время
73
7,5
Фонарь освещения гос. регистрационного знака

49
15
Выключатель освещения (питание от аккумуляторной батареи)
74
15
Фонари стоп-сигналов

50
20
Очиститель ветрового стекла
75
10
Блок управления силовым агрегатом

51
15
Топливный насос
76

Не используется

52
25
Электрообогреватель заднего стекла
77
25
Реле системы централизованной блокировки замков

53
7,5
Стояночные/габаритные фонари, левая сторона кузова
78
15
Очиститель заднего стекла

54
7,5
Стояночные/габаритные фонари, правая сторона кузова
79
15
Электрическая розетка в багажном отделении

55
20
Система централизованной блокировки замков, модуль электрооборудования двери водителя
80
10
Таймер отключения освещения салона с целью экономии аккумулятора

56
20
Система Кеу Егее
81
20
Модуль электрооборудования двери (правой задней)

57
10
Электропривод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи
82
20
Модуль электрооборудования двери (левой задней)

58
15
Модули аудиосистемы (питание от аккумуляторной батареи)
83
10
Модули аудиосистемы (“Высокого класса”)

59
20
Модуль управления электрооборудованием буксируемого прицепа
84
10
Фонари задн. хода, питание эл/оборудования прицепа от замка зажигания

60
15
Ближний свет фар (правая сторона)
85
10
Блок электрооборудования системы охлаждения

61
15
Ближний свет фар (левая сторона)
86
20
Электрообогрев передних сидений

По теме: Форд Фокус 2 дорестайл

Ford Focus 2, расположение блока предохранителей

Если новый предохранитель сразу перегорает, найдите причину, прежде чем менять его снова, замыкание на землю в проводке, в результате перетирания изоляции наиболее частый дефект. Если предохранитель защищает более одной цепи, чтобы определить дефект проверяйте каждую цепь по отдельности. Обратитесь к специалистам, имея схемы и приборы, они найдут замыкание. Всегда носите с собой запасные предохранители всех номиналов, используемых на автомобиле.

Для доступа к салонному блоку предохранителей, отсоедините крышку под перчаточным ящиком (бардачком) с пассажирской стороны.поверните крепежные элементы на 90 °И опустите блок предохранителейДополнительные предохранители расположены на левой стороне моторного отсека



Таблица характеристик плавких предохранителей

Блок предохранителей в моторном отсеке

Предохранитель Сила тока, А Защищаемые цепи1 40 Электровентилятор охлаждения двигателя2 80 Рулевое управление с усилителем3 60 Внутренний блок предохранителей 14 60 Внутренний блок предохранителей 25 80 Вспомогательный отопитель6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)7 30 Антиблокировочная система, насос системы динамической стабилизации8 20 Антиблокировочная система, клапаны системы динамической стабилизации9 20 Модуль управления силовым агрегатом (PCM)10 30 Вентилятор системы климат-контроля11 20 Выключатель зажигания (стартера и приборов)12 40 Реле 15l зажигания13 20 Электрическая обмотка стартера14 40 Обогрев лобового стекла, правая сторона15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)16 40 Обогрев ветрового стекла, левая сторона17 30 Складывающаяся крыша18 30 Инвертирующий усилитель мощности19 10 Модуль ABS20 15 Звуковой сигнал21 20 Вспомогательный отопитель22 10 Модуль усилителя рулевого управления23 30 Омыватели фар24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)25 10 Реле зажигания26 15 Автоматическая коробка передач26 10 Непрерывное питание PCM (только Focus ST и Focus RS)27 10 Муфта компрессора системы кондиционирования28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)29 10 Система раздельного климат-контроля30 3 PCM, автоматическая коробка передач31 10 Интеллектуальная зарядка аккумуляторной батареи32 10 Автоматическая коробка передач32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)34 10 Форсунки, катушки зажигания35 10 PCM, клапаны, электромагнитные клапаны36 10 PCM

Блок предохранителей в салоне

Предохранитель Сила тока, А Защищаемые цепи100 10 Электронные модули (питание от замка зажигания)101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления103 10 Питание органов управления внешним освещением от аккумуляторной батареи104 10 Система экономии электроэнергии, плафоны внутреннего освещения105 25 Обогреватель заднего стекла106 20 Система управления без ключа107 10 Батарейное питание комбинации приборов, бортовая диагностика108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)109 20 Прикуриватель, дополнительная электрическая розетка сзади

110 10 Питание переключателя системы наружного освещения в дневное время от генератора

111 15 Топливный насос (только варианты с бензиновым двигателем)112 15 Модули аудиосистемы (питание от аккумуляторной батареи)113 10 Лампы наружного освещения в дневное время (подфарники)114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя115 7,5 Питание органов управления внешним освещением от генератора116 20 Противотуманные фары/фонари117 7,5 Фонарь освещения номерного знака118 20 Модуль электрооборудования двери (левой задней)119 15 Дополнительное гнездо питания в багажном отделении119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)120 20 Модуль электрооборудования двери (правой задней)121 20 Электрообогрев передних сидений122 10 Модуль подушки безопасности123 7,5 Электрообогрев наружных зеркал заднего вида124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)126 20 Система управления без ключа 127 25 Электрические стеклоподъемники128 — Не используется129 20 Очиститель ветрового стекла130 — Не используется131 15 Очиститель заднего стекла132 15 Стоп-сигналы133 25 Реле центральной системы блокировки, модуль двери пассажира134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя135 20 Подсветка при движении в светлое время136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя137 10 Динамик включения аварийного батарейного питания138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия139 10 Дальний свет фар, правая сторона140 10 Дальний свет фар, левая сторона141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом142 15 Ближний свет фар (правая сторона)143 15 Ближний свет фар (левая сторона)

Изменение маркировки предохранителей

С внедрением GEM нового поколения 7M5T-14A073-XX была изменена маркировка предохранителей.

Старые предохранители Новые предохранители Номинал (А) Защищаемые электрические цепиF37 F140 10 Дальний свет фар (левая сторона)F38 F139 10 Дальний свет фар (правая сторона)F39 F109 20 Прикуриватель, задняя розеткаF40 F101 20 Сдвижной люк крыши с электроприводом, сиденье водителя с электрическими регулировками, складная крыша (кабриолет)F41 F106 20 не используетсяF42 F123 7,5 Электрообогрев наружных зеркал заднего видаF43 F102 10 Система управления отоплением, модуль замка рулевого колеса, сажевый фильтр, бесключевая система отпирания/запирания и пуска двигателя, DVD-проигрыватель.F44 отсутствуетF45 F113 10 Система дневного света (стояночный свет)F46 F107 10 Щиток приборов, OBDF47 F136 15 Насос стеклоомывателей, подогреваемые форсунки омыванияF48 F135 20 Подсветка при движении в светлое времяF49 F103 10 Органы управления освещением.F50 F129 20 Стеклоочистители лобового стеклаF51 F111 15 Топливный насосF52 F105 25 Обогрев заднего стеклаF53 F124 7,5 Стояночный свет, габаритные огни, задние фонари (левая сторона)F54 F125 7,5 Стояночный свет, габаритные огни, задние фонари (правая сторона)

F55 F134 20 Система централизованного запирания, дверной модуль (со стороны водителя)

F56 F126 20 Система санкционирования доступа и запуска двигателя без ключаF57 F137 10 Складные наружные зеркала заднего вида с электроприводом, звуковой сигнал противоугонной системы со встроенным аккумуляторомF58 F112 15 Аудиоустройства, мобильный телефонF59 F119 20 Модуль тягово-сцепного устройства, задняя розеткаF60 F142 15 Ближний свет фар (левая сторона)F61 F143 15 Ближний свет фар (правая сторона)F62 отсутствуетF63 F127 25 Электростеклоподъемники (кроме кабриолета), блок охлажденияF64 F128 20 не используется F65 F122 10 Модуль подушки безопасностиF66 F115 7,5 Органы управления освещением.F67 F114 10 Щиток приборов, противоугонная системаF68 F108 7,5 Принадлежности (щиток приборов, аудиоустройства)F69 F116 20 Противотуманные фары, задний противотуманный фонарьF70 F100 10 Электропитание электронных модулей, обогрева лобового стекла, обогрева заднего стекла, обогрева сиденийF71 F110 10 Подсветка при движении в светлое времяF72 отсутствуетF73 F117 7,5 Фонари освещения регистрационного знакаF74 F132 15 Стоп-сигналыF75 F138 10 Модуль управления силовым агрегатом (PCM), положение педали акселератораF76 F130 7,5 Модуль полного привода

F77 F133 25 Реле системы централизованного запирания, дверной модуль (со стороны переднего пассажира)

F78 F131 15 Задний стеклоочистительF79 отсутствуетF80 F104 10 Устройство энергосбережения аккумулятора, освещение салонаF81 F120 20 Модуль правой задней двериF82 F118 20 Модуль левой задней двериF83 отсутствуетF84 F141 10 Фонари заднего хода, задний стеклоочиститель, наружные зеркала заднего вида с электрической регулировкой (кроме кабриолета)F85 отсутствуетF86 F121 20 Сиденья с обогревом

Учимся самостоятельно менять предохранители на автомобиле Форд Фокус 2

Главная » Предохранители » Учимся самостоятельно менять предохранители на автомобиле Форд Фокус 2ПП и реле находятся в специальных блоках, называемых монтажными. На Форд Фокус их два. Один расположен в кабине автомобиля. Для удобства его расположили под ящиком для перчаток, а второй — в подкапотном пространстве недалеко от АКБ (автор видео — Eduard Kantsurov).Блоки в Форд Фокус 2 дорестайлинг и 2 рестайлинг имеют отличия, поэтому разбирать их назначение нужно отдельно. В Форде Фокус 2 дорестайл используются плоские предохранители среднего размера штекерного типа, их еще называют ножевыми. На торце указывается номинал предохранителя – возможный максимальный ток.Цвет ПП определяет номинал.Расшифровка ПП от F1 до F36:

Номер
Номинал, А
Назначение

1
40
Вентилятор, охлаждающий силовой агрегат

2
80
ГУР

3
60
Салонный блок ПП и реле

4
60
Салонный блок ПП и реле

5
80
Кондиционер, вспомогательный обогреватель

6
60
Свечи для дизелей

7
30
Насос АБС в гидравлическом блоке

8
20
Клапаны АБС в гидравлическом блоке

9
20
Узел для управления силовым агрегатом

10
30
Электромотор вентилятора печки

11
20
Стартерный выключатель

12
40
Электрическое реле системы зажигания

13
20
Обмотка на пусковом механизме

14
40
Правый обогрев лобового стекла

15
30
Реле электровентилятора охлаждающей системы

16
40
Левый обогрев лобового стекла

17
30
Управление складывающейся крышей

18
30
Устройство для усиления мощности

19
10
Управление системой АБС

20
15
Звуковой сигнал

21
20
Резервный обогреватель

22
10
Управление ГУРом

23
30
Электронасос омывателя фар

24
15
Дополнительный отопитель для авто с дизелем

25
10
Реле зажигания

26
10
АКПП

27
10
Муфта компрессора кондика

28
10
Свеча для дизеля

29
10
Управление климат-контролем

30
30
АКПП

31
10
Зарядка АКБ

32
10
АКПП

33
10
Датчики кислорода для моторов на бензине

34
10
Модуль зажигания, форсунки

35
10
РСМ, клапаны

36
10
РМС

Описание назначения реле Форд Фокус 2:

Обозначение
Назначение

R1
Включение запрета запуска (для некоторых моделей)

R2
Звуковой сигнал

R3
Фонари заднего хода (для некоторых моделей)

R5
Система рециркуляции ОГ (для двигателей на бензине), нагреватель топлива (для дизелей)

R6
Основное

R7
Обогреватель лобового стекла

R8
Зажигание

R9
Омыватели фар

R10
Вентилятор обогревателя

R11
Компрессор кондиционера

R12
Свечи накаливания (дизель), электродвигатель вентилятора охлаждающей системы

R13
Стартер

R14
Вентилятора и электродвигатель вентилятора

Расшифровка БП в салоне для Форд Фокус 2 дорестайлинг:

Номер
Номинал, А
Назначение

37
10
Левая лампа дальнего света

38
10
Правая лампа дальнего света

39
20
Предохранитель прикуривателя

40
20
Электродвигатель люка

41
20
Управление электрооборудованием пассажирской передней двери

42
7,5
Электрообогрев зеркал заднего обзора

43
10
Электромодули

44
10
Колодка канала связи

45
10
ДХО, габаритные огни

46
10
Приборная панель, центральный блок ПП

47
15
Насос, жиклеры омывателя стекла

48
20
Ближний свет, наружные осветительные приборы для передвижения в светлое время суток

49
15
Выключатель осветительных приборов

50
20
Очиститель лобового стекла

51
15
Бензонасос

52
25
Электрообогрев стекла сзади

53
7,5
Стоп-сигнал, габариты с левой стороны

54
7,5
Стоп-сигнал, габариты с правой стороны

55
20
Управление электрооборудованием водительской двери, система центрального замка

56
20
Система Кеу Fгее

57
10
Привод для складывания внешних зеркал или датчик для контроля заряда АКБ

58
15
Управление музыкальной системой

59
20
Управляющий блок электрическим оборудованием прицепа

60
15
Левая лампа ближнего света

61
15
Правая лампа ближнего света

62
20
Электропривод регулирования водительского сиденья

63
25
Электрические подъемники стекла

64

65
10
Управление подушками безопасности

66
7,5
Выключатель осветительных приборов

67
10
Приборная панель

68
7,5
Дополнительные компоненты приборки

69
20
Противотуманки

70
10
Электромодули

71
10
Внешнее освещение при движении днем

72

73
7,5
Подсветка номера

74
15
Фонари стопов

75
10
Управление двигателем

76

77
25
Центральный замок

78
15
Задний стеклоочиститель

79
15
Электророзетка в багажнике

80
10
Таймер, отключающий подсветку салона

81
20
Управление правой задней дверью

82
20
Управление левой задней дверью

83
10
Управление аудиосистемой

84
10
Питание электрооборудования прицепа, фонари заднего хода

85
10
Модуль электрооборудования охлаждающей ситсемы

86
20
Электрический обогрев передних сидений

Схема ПП Форд Фокус 2 рестайлинг

Расшифровка назначения ПП в салоне Форд Фокус:

Номер
Номинал, А
Назначение

100
10
Электромодули

101
20
Управляющий блок электроприводом люка вентиляции, водительским сиденьем, приводом крыши

102
10
Регулятор обогревателя, приемник для системы дистанционного управления, рулевая колонка, фильтр для твердых продуктов после сгорания дизтоплива

103
10
Питание управляющих элементов наружного освещения от АКБ

104
10
Система экономии электрической ­энергии, подсветка освещения салона

105
25
Управление обогреванием стекла сзади

6
20
Система безключевого управления

107
10
Питание от батарей щитка приборов, диагностика бортовой сети

108
7,5
Дополнительные элементы щитка приборов

109
20
Прикуриватель

110
10
Электропитание переключателя внешнего освещения

111
15
Бензонасос

112
15
Управляющий блок аудиосистемы

113
10
Лампы дневного внешнего освещения (подфар­ники)

114
10
Питание щитка приборов от генераторной установки, иммобилайзер силового агрегата

115
7,5
Питание управляющих элементов наружного освещения от генераторной установки

116
20
Противотуманки, фонари

117
7,5
Подсветка номер­а

118
20
Управление задней левой дверью

119
15
Гнездо для дополнительного электропитания в багажнике

119
25
Гнездо для дополнительного электропитания в багажнике (машины с управлением буксировкой прицепа)

120
20
Управление задней правой дверью

121
20
Обогреватель сидений спереди

122
10
Управление подушками безопас­ности

123
7,5
Обогрев внешних зеркал заднего обозрения

124
7,5
Фонари габа­ритов, стоп-сигналы с левого борта машины

125
7,5
Габариты, стоп-сигналы с правого борта машины

126
20
Безключевая система управления

127
25
Электроподъем­ники стекла

128

Резерв

129
20
Очиститель лобового стекла

130

Резерв

131
15
Очиститель стекла сзади

132
15
Стоп-сигналы

133
25
Управление пассажирской дверью, реле, управляющее системой блокировки

134
20
Система блокирования дверных замков, управляющий блок электрооборудования водительской двери

135
20
Подсветка при передвижении днем

136
15
Жиклеры, насос омывателя стекла

137
10
Динамик, включающий аварий­ное питание от батареи

138
10
Управляющий блок двигателем, педаль газа, АКПП

139
10
Правый осветительный прибор дальнего света

140
10
Левый осветительный прибор дальнего света

141
10
Электрический привод зеркал заднего вида, фонарь заднего хода

142
15
Правый осветительный прибор ближнего света

143
15
Левый осветительный прибор ближнего света

Инструкция по снятию и замене БП своими руками

Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.

Инструменты и материалы

Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.

Этапы

Процесс снятия и замены ПП несложный и отличается расположением БП.Если он расположен под капотом, то выполняются следующие действия:

  • Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
  • Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
  • С внутренней стороны крышки есть пинцет и схема расположения ПП.
  • С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
  • Далее закрывается крышка блока и капот.
  • Фотогалерея

    Фото 1. Расположение БП в подкапотном отсекеФото 2. Расположение БП в салонеДля замены ПП в салонном БП необходимо выполнить следующие шаги:

  • Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
  • Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
  • Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
  • Замена ПП делается аналогично, как и в БП под капотом.
  • Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.

     Заключение

    Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения. Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.

    Заменить ПП сможет любой автолюбитель. Чаще всего в автомобиле перегорает предохранитель прикуривателя. Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса. Загрузка …

    Видео «Этапы замены ПП прикуривателя»

    В этом ролике демонстрируется пошаговая замена предохранителя прикуривателя Форд Фокус 2, видео демонстрирует пошагово (автор видео — Самостоятельный ремонт автомобилей).У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос

    Расположение предохранителей и реле Ford Focus

    Страница 1 из 2Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями.Мощные потребители тока подключены через реле.

    рис. 1

    Рис. 1 . Номера предохранителей и реле в монтажном блоке, расположенном в салонеПредохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.

    Номерпредохранителей/ реле (сила тока)
    Цветпредохранителя
    Назначение предохранителя/ реле

    37 (10 А)
    Красный
    Дальний свет левой фары

    38 (10 А)
    Красный
    Дальний свет правой фары

    39 (20 А)
    Желтый
    Прикуриватель

    40 (20 А)
    Желтый
    Электропривод вентиляционного люка крыши

    41 (20 А)
    Желтый
    Модуль электрооборудования двери переднего пассажира

    42 (7.5 А)
    Коричневый
    Электрообогрев зеркал

    43 (10 А)
    Красный
    Электронные модули (питание от аккумуляторной батареи)

    44 (10А)
    Красный
    Разъем шины передачи данных

    45 (10 А)
    Красный
    Наружное освещение для движения в дневное время (стояночные огни)

    46 (10А)
    Красный
    Панель приборов (питание от аккумуляторной батареи), центральный блок предохранителей

    47 (15 А)
    Синий
    Стеклоомыватель, электрообогрев жиклеров стеклоомывателя

    48(20 А)
    Желтый
    Ближний свет фар, наружное освещение для движения в дневное время

    49 (15 А)
    Синий
    Выключатель освещения (питание от аккумуляторной батареи)

    50 (20 А)
    Желтый
    Стеклоочиститель ветрового окна

    51 (15А)
    Синий
    Топливный насос

    52 (25 А)
    Серый
    Электрообогрев заднего стекла

    53 (7,5 А)
    Коричневый
    Стояночные и габаритные огни левого борта

    54 (7,5 А)
    Коричневый
    Стояночные и габаритные огни правого борта

    55 (20 А)
    Желтый
    Система центральной блокировки замков, модуль электрооборудования двери водителя

    56 (20 А)
    Желтый
    Система Key Free*

    57 (10А)
    Красный
    Датчик степени разряда аккумуляторной батареи*

    58 (15 А)
    Синий
    Модули аудиосистемы (питание от аккумуляторной батареи)

    59 (25 А)
    Серый
    Модуль управления электрооборудованием прицепа*, электрическая ро­зетка в багажном отделении'

    60 (15 А)
    Синий
    Ближний свет правой фары

    61 (15А)
    Синий
    Ближний свет левой фары

    62(20А)
    Желтый
    Электропривод регулировок сиденья водителя*

    63 (25 А)
    Серый
    Электропривод стеклоподъемников

    64
    Не используется

    65 (10 А)
    Красный
    ЭБУ подушек безопасности

    66 (7,5 А)
    Коричневый
    Выключатель освещения (питание от выключателя зажигания)

    67 (10 А)
    Красный
    Панель приборов (питание от выключателя зажигания), иммобилизатор

    68 (7,5 А)
    Коричневый
    Дополнительные элементы панели приборов

    69 (2QA)
    Желтый
    Противотуманные фары*, противотуманные фонари

    70 (10 А)
    Красный
    Электронные модули (питание от замка зажигания)

    71 (10А)
    Красный
    Наружное освещение для движения в дневное время

    72
    Не используется

    73 (7,5 А)
    Коричневый
    Фонари освещения номерного знака

    74 (15 А)
    Синий
    Стоп-сигналы

    75 (10 А)
    Красный
    Электронный блок управления двигателем

    76

    Не используется

    77 (25 А)

    Реле системы центральной блокировки замков

    78 (15 А)
    Синий
    Стеклоочиститель двери задка

    79 (15 А)
    Синий
    Электропривод складывания зеркал*

    80 (10А)
    Красный
    Таймер автоматического отключения освещения салона

    81 (20 А)
    Желтый
    Модуль электрооборудования правой задней двери

    82(20 А)
    Желтый
    Модуль электрооборудования левой задней двери

    83 (10А)
    Красный
    Модули аудиосистемы

    84(10А)
    Красный
    Фонари заднего хода, питание электрооборудования прицепа от выключателя (замка) зажигания

    85

    Не используется

    86(20А)
    Желтый
    Электрообогрев передних сидений

    К1

    Реле обогрева заднего стекла (стекла двери задка) и наружных зеркал заднего вида

    К4

    Реле топливного насоса

     Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны.Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 1.

    Форд Фокус 3 Предохранитель Ближнего Света Фар ~ AUTOINTERLINE.RU

    Что делать, если не стала пылать лампочка близкого света на Форд Фокус второго поколения?Это случается в какой-то момент с хоть каким автомобилем. Предохранитель прикуривателя форд фокус 3, главный предохранитель фар дальнего света. 75. 15. Когда нарушается работа осветительных устройств, то появляется риск угрозы движения. Регулировка света фар форд фокус 2. Потому устранение неисправности необходимо провести как можно резвее.

    Ниже побеседуем о том, как биться с неувязкой на примере Форда Фокус.

    Очень нередко можно услышать, что перестает пылать ближний свет фар Форда Фокус 2. Предохранитель прикуривателя форд фокус 3, главный предохранитель фар дальнего света: f75. Обстоятельств тому может быть несколько, вот главные из их:

    • перегоревшая лампа;
    • предохранители;
    • реле.

    Вероятные предпосылки проблемы размещены в порядке убывания − от обычного к сложному. Разглядим подробней каждую из их.

    Лампа

    Часто встречающаяся неувязка, которая решается без приложения особенных усилий − подменой на новейшую. замена ламп ближнего света на киа рио. Какие лампы для фар (киа рио 2012. Требования к использованию фар фар ближнего света можно включать ближний свет не. Но, для подмены лампы ближнего света Форда Фокус 2 требуются определенные познания.Во-1-х, следует знать тип цоколя (ближний свет) Форд Фокус второго поколения − H 7. Во-2-х, аспекты установки.Разглядим процесс подмены лампы близкого света Форда Фокуса 2 (рестайлинг) :

  • Поднять капот.
  • Отвинтить болт, фиксирующий фару (помечен).
  • Блок-фара фиксируется 2-мя защелками. Чтоб произвести замену лампочки − утопите вниз всякую из их (полный демонтаж осветительного устройства можно не делать).
  • Открутить заглушку из резины.
  • Изъять разъем, подающий питание на лампу.
  • Произвести замену детали.
  • Установить все в обратном порядке.
  • FORD focus 3 отказ ближнего свет фар

    Муж все сделал тока нихера не раборает!

    Focus 3 лампа ближнего не горит

    На Вашем форд фокус перегорела галогеновая лампа ближнего света и после замены .Какую лампу ближнего света для Форда Фокуса 2 выбрать?Оптимальным вариантом будет приобретение прибора мощностью 55 Вт и напряжением 12 В. Замена лампы ближнего света в форд куга 2008 года. Более мощная лампочка чревата перегревом проводки и ускоренным износом отражателя фары.

    Предохранители

    Может случиться, что ближний свет Ford Focus 2 не горит из-за выхода из строя предохранителей.Предохранители защищают бортовую сеть от резких скачков напряжения, предотвращая возможные неисправности приборов. Вышедшую из строя деталь требуется поменять как можно скорее, ибо напряжение станет нестабильным и будет влиять на работу других электронных приборов.

    Важно устанавливать предохранитель, аналогичный по напряжению заводскому, ибо несоответствие данного показателя в меньшую сторону может привести к печальным последствиям.

    Где искать предохранители?Нужные нам детали находятся в салоне (ФФ2 Фейслифтинг − после 2007 года), в районе перчаточного ящика (передний пассажир).Чтобы достать до нужного блока предохранителей, нужно:

  • Демонтировать защитный кожух путем оттягивания его книзу.
  • Отвинтить две фиксирующих блок клипсы.
  • Потянуть книзу сам блок.
  • Все. Какой предохранитель отвечает за работу ближнего света на ford focus 3 фар ближнего света. Замена лампы ближнего света форд фокус 3. Блок снят. Ниже приведена его схема.Предохранители под номерами 142 (с правой стороны) и 143 (с левой стороны) отвечают за ближний свет и имеют напряжение в 15 Ампер. Замена ламп ближнего света в kia sportage 3 — logbook kia. Меняется деталь в зависимости от стороны отсутствия света, либо сразу обе.Что такое реле и для чего оно нужно? Реле − электрический узел, предназначенный для защиты и коммутации электроцепей. В автомобиле форд фокус 3? Сколько фар ближнего света, каждый предохранитель. Оно снижает силу тока и замыкает звено электрической цепи посредством своих контактов.

    Если перестали светить фары ближней дистанции − это повод проверить исправность реле ближнего света. Оно идет под маркировкой « R 15″ (схема выше).

    Для проверки работоспособности детали старый узел заменяется на исправный. Свечи зажигания на форд фокус 3 Лампы ближнего света, устанавливаемые на форд фокус 2, имеют маркировку н7. Мощность осветительного прибора составляет 55 вт. Если все работает, значит нужно ставить новое реле.

    Лампочка ближнего света Форд Фокус 2: решаем вопросы

    Это случается рано или поздно с любым автомобилем. Когда нарушается работа осветительных приборов, то возникает риск опасности движения. Поэтому устранение неисправности нужно провести как можно быстрее. Ниже поговорим о том, как бороться с проблемой на примере Форда Фокус.

    Очень часто можно услышать, что перестает гореть ближний свет фар Форда Фокус 2. Причин тому может быть несколько, вот основные из них:

    • перегоревшая лампа;
    • предохранители;
    • реле.

    Возможные причины неполадки расположены в порядке убывания − от простого к сложному. Рассмотрим подробней каждую из них.

    Лампа

    Самая распространенная проблема, которая решается без приложения особых усилий − заменой на новую. Но, для замены лампы ближнего света Форда Фокус 2 требуются определенные знания.

    Во-первых, необходимо знать тип цоколя (ближний свет) Ford Focus второго поколения − H7. Во-вторых, нюансы установки.

    Рассмотрим процесс замены лампы ближнего света Форда Фокуса 2 (рестайлинг):

    1. Поднять капот.
    2. Отвинтить болт, фиксирующий фару (помечен).
    3. Блок-фара фиксируется двумя защелками. Чтобы произвести замену лампочки − утопите вниз любую из них (полный демонтаж осветительного прибора можно не делать).
    4. Открутить заглушку из резины.
    5. Изъять разъем, подающий питание на лампу.
    6. Произвести замену детали.
    7. Установить все в обратном порядке.

    Какую лампу ближнего света для Форда Фокуса 2 выбрать?

    Оптимальным вариантом будет приобретение прибора мощностью 55 Вт и напряжением 12 В. Более мощная лампочка чревата перегревом проводки и ускоренным износом отражателя фары.

    Предохранители

    Может случиться, что ближний свет Ford Focus 2 не горит из-за выхода из строя предохранителей.

    Предохранители защищают бортовую сеть от резких скачков напряжения, предотвращая возможные неисправности приборов. Вышедшую из строя деталь требуется поменять как можно скорее, ибо напряжение станет нестабильным и будет влиять на работу других электронных приборов. Важно устанавливать предохранитель, аналогичный по напряжению заводскому, ибо несоответствие данного показателя в меньшую сторону может привести к печальным последствиям.

    Где искать предохранители?

    Нужные нам детали находятся в салоне (ФФ2 Фейслифтинг − после 2007 года), в районе перчаточного ящика (передний пассажир).

    Чтобы достать до нужного блока предохранителей, нужно:

    1. Демонтировать защитный кожух путем оттягивания его книзу.
    2. Отвинтить две фиксирующих блок клипсы.
    3. Потянуть книзу сам блок.

    Все. Блок снят. Ниже приведена его схема.

    Предохранители под номерами 142 (с правой стороны) и 143 (с левой стороны) отвечают за ближний свет и имеют напряжение в 15 Ампер. Меняется деталь в зависимости от стороны отсутствия света, либо сразу обе.

    Реле

    Что такое реле и для чего оно нужно? Реле − электрический узел, предназначенный для защиты и коммутации электроцепей. Оно снижает силу тока и замыкает звено электрической цепи посредством своих контактов.

    Если перестали светить фары ближней дистанции − это повод проверить исправность реле ближнего света. Оно идет под маркировкой «R15″ (схема выше).

    Для проверки работоспособности детали старый узел заменяется на исправный. Если все работает, значит нужно ставить новое реле.

    Ближний свет фар форд фокус 2 рестайлинг

    Это случается рано или поздно с любым автомобилем. Когда нарушается работа осветительных приборов, то возникает риск опасности движения. Поэтому устранение неисправности нужно провести как можно быстрее. Ниже поговорим о том, как бороться с проблемой на примере Форда Фокус.

    Очень часто можно услышать, что перестает гореть ближний свет фар Форда Фокус 2. Причин тому может быть несколько, вот основные из них:

    • перегоревшая лампа;
    • предохранители;
    • реле.

    Возможные причины неполадки расположены в порядке убывания − от простого к сложному. Рассмотрим подробней каждую из них.

    Лампа

    Самая распространенная проблема, которая решается без приложения особых усилий − заменой на новую. Но, для замены лампы ближнего света Форда Фокус 2 требуются определенные знания.

    Во-первых, необходимо знать тип цоколя (ближний свет) Ford Focus второго поколения − H 7. Во-вторых, нюансы установки.

    Рассмотрим процесс замены лампы ближнего света Форда Фокуса 2 (рестайлинг) :

    1. Поднять капот.
    2. Отвинтить болт, фиксирующий фару (помечен).
    3. Блок-фара фиксируется двумя защелками. Чтобы произвести замену лампочки − утопите вниз любую из них (полный демонтаж осветительного прибора можно не делать).
    4. Открутить заглушку из резины.
    5. Изъять разъем, подающий питание на лампу.
    6. Произвести замену детали.
    7. Установить все в обратном порядке.

    Какую лампу ближнего света для Форда Фокуса 2 выбрать?

    Оптимальным вариантом будет приобретение прибора мощностью 55 Вт и напряжением 12 В. Более мощная лампочка чревата перегревом проводки и ускоренным износом отражателя фары.

    Предохранители

    Может случиться, что ближний свет Ford Focus 2 не горит из-за выхода из строя предохранителей.

    Предохранители защищают бортовую сеть от резких скачков напряжения, предотвращая возможные неисправности приборов. Вышедшую из строя деталь требуется поменять как можно скорее, ибо напряжение станет нестабильным и будет влиять на работу других электронных приборов. Важно устанавливать предохранитель, аналогичный по напряжению заводскому, ибо несоответствие данного показателя в меньшую сторону может привести к печальным последствиям.

    Где искать предохранители?

    Нужные нам детали находятся в салоне (ФФ2 Фейслифтинг − после 2007 года), в районе перчаточного ящика (передний пассажир).

    Чтобы достать до нужного блока предохранителей, нужно:

    1. Демонтировать защитный кожух путем оттягивания его книзу.
    2. Отвинтить две фиксирующих блок клипсы.
    3. Потянуть книзу сам блок.

    Все. Блок снят. Ниже приведена его схема.

    Предохранители под номерами 142 (с правой стороны) и 143 (с левой стороны) отвечают за ближний свет и имеют напряжение в 15 Ампер. Меняется деталь в зависимости от стороны отсутствия света, либо сразу обе.

    Что такое реле и для чего оно нужно? Реле − электрический узел, предназначенный для защиты и коммутации электроцепей. Оно снижает силу тока и замыкает звено электрической цепи посредством своих контактов.

    Если перестали светить фары ближней дистанции − это повод проверить исправность реле ближнего света. Оно идет под маркировкой « R 15″ (схема выше).

    Для проверки работоспособности детали старый узел заменяется на исправный. Если все работает, значит нужно ставить новое реле.

    Приветствую всех. (заранее извиняюсь, что тачка невероятно грязна — не помыл после недавней поездки)
    Недавно перегорела левая лампа ближнего света.
    Естественно как даун ездить с одной не хотелось, в связи с чем как было время побежал в магазин автозапчастей.
    Фокус продолжает удивлять — чтобы заменить лампу нужно снять фару (хоть снятие сделали простое)
    До этого стояли лампы OSRAM H7 12v 64210 (Original line standart) — сегодня видел их в магазине по 200/шт
    Сейчас купил МАЯК H7 12v 55w Px26d артикул 52720 — 130 р/шт (в прошлом году видел по 60р)

    Что могу сказать — маяк светит ярче, а вот на сколько хватит по времени хз…вот и проверим

    В автомобиле Ford Focus рестайлинг-лампочки ближнего света являются частью блок-фар, в которые также установлены лампы дальнего освещения, габариты и поворотные огни. Для ближнего света в «Форд Фокус 2» предусмотрены штатные галогеновые лампочки H7, мощность которых составляет 55 Вт.

    H7 Галогенные лампы ближнего света на Ford Focus 2

    Немного об особенностях ламп H7 для фар Ford Focus 2

    Появление ламп для фар H7 датируют концом 90-х годов прошлого столетия. Они относятся к однонитевому типу ламп и ставятся в четырёхфарные средства головного освещения на авто, где предусмотрена раздельная система отражателей, отвечающих за ближний и дальний свет.

    Эти лампы относятся к фланцевому типу, отличительной чертой которого является фиксированное расстояние от фланца до нити. Практика показывает, что эта характеристика гарантирует правильный свет.

    Какие лучше лампы ближнего света H7? Существует несколько разновидностей: галогенные, ксеноновые и светодиодные. На автомобилях форд фокус 2 фары рестайлинг установлены галогенные фонари. Это самый распространённый и оптимальный вариант, который применяется чаще всего и не только на «Форд Фокус», но и на других марках авто. Среди преимуществ галогеновых источников освещения можно назвать следующие факторы:

    • доступную цену;
    • отсутствие необходимости в установке дополнительного оборудования;
    • качественный комфортный свет.

    Конструкция таких ламп выглядит довольно просто – они состоят из колбы, спирали и галогенного газа. Если говорить о том, какие недостатки у ламп ближнего освещения H7, то знатоки называют только один серьёзный фактор — высокую рабочую температуру, которая ощутимо влияет на срок службы оптики. Но большинство владельцев «Форд Фокус» утверждают, что именно у галогенок оптимальное соотношение цены и качества.

    Замена ламп ближнего света на Ford Focus 2

    Галогенные фонари ближнего света на Ford Focus 2 имеют обыкновение время от времени перегорать — это нормальная штатная ситуация, и в ней нет ничего страшного. Замена ламп в фаре осуществляется своими силами, или вы можете обратиться за помощью к специалистам на станцию технического обслуживания автомобилей. Безусловно, помощь спецов избавит вас от лишних хлопот. Но, с другой стороны, приятно знать, что при необходимости можешь сделать что-то полезное своими руками. Тем более самостоятельная замена лампочки в фаре поможет избежать лишних финансовых расходов.

    Самостоятельная замена источников ближнего света на «Форд Фокус» — дело несложное. Оно потребует от вас минимальных навыков в обращении с простым инструментом. Как уже говорилось выше, они расположены в блок-фаре, поэтому замена потребует её снятия.

    Для того чтобы все прошло успешно, нам потребуется плоская отвёртка, чистые сухие перчатки, новая лампа и 15 минут свободного времени. Следует знать, что галогенные фонари нельзя брать голыми руками — это негативно влияет на их свет. Как известно, наши пальцы покрыты тонким слоем жира – он остаётся на поверхности колбы и потом во время работы начинает испаряться в фаре, из-за чего свет становится мутным. Это относится не только к Ford Focus 2, но и к любым другим маркам автомобилей.

    Снимаем заглушку на обратной стороне фары Ford Focus 2

    А теперь давайте рассмотрим пошагово, как происходит замена ламп ближнего освещения на Ford Focus 2:

    1. Если вы решили поменять источники освещения на Форд Фокус самостоятельно, начните с очистки фар. Удаляем с них пыль, грязь и влагу, чтобы внутрь не попало ничего лишнего — это негативно повлияет на свет фар.
    2. Открываем капот «Форд Фокус» и отворачиваем винт сверху фары.
    3. Снизу фары есть 2 заглушки – нажатием открываем их.
    4. Двигаем фару к себе.
    5. Отсоединяем коммутацию штекера и вытаскиваем его.
    6. Фара у нас в руках – открываем её, размыкая 4 защёлки.
    7. Снимаем штекер лампочки ближнего освещения и вынимаем её.
    8. Ставим на её место новую исправную лампочку.
    9. Собираем всё в обратном порядке.

    Суммируем: замена лампочки ближнего освещения на «Форд Фокус 2» заняла у нас около 15—20 минут.

    Заключение

    В автомобилях Ford Focus 2 используются блок-фары, где совмещены головные фонари, габариты и поворотники. В качестве лампочек, отвечающих за ближний свет, здесь устанавливаются штатные галогенки H7 — самая распространённая разновидность фонарей на разных марках автомобилей.

    Самостоятельная замена источников ближнего освещения не вызовет у вас трудностей, если вы умеете читать и обращаться с отвёрткой. Внимательно ознакомьтесь с инструкцией, выделите 15—20 минут своего времени — и вы без труда справитесь с проблемой.

    Блоки предохранителей, предохранители (с. 31,7)

    Номер предохранителя Сила тока, А Защищаемые цепи
    100 10 Электронные модули (питание от замка зажигания)
    101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)
    102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
    103 10 Питание органов управления внешним освещением от аккумуляторной батареи
    104 10 Система экономии электроэнергии, плафоны внутреннего освещения
    105 25 Обогреватель заднего стекла
    106 20 Система управления без ключа
    107 10 Батарейное питание комбинации приборов, бортовая диагностика
    108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)
    109 20 Прикуриватель, дополнительная электрическая розетка сзади
    110 10 Питание переключателя системы наружного освещения в дневное время от генератора
    111 15 Топливный насос (только варианты с бензиновым двигателем)
    112 15 Модули аудиосистемы (питание от аккумуляторной батареи)
    113 10 Лампы наружного освещения в дневное время (подфарники)
    114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя
    115 7,5 Питание органов управления внешним освещением от генератора
    116 20 Противотуманные фары/фонари
    117 7,5 Фонарь освещения номерного знака
    118 20 Модуль электрооборудования двери (левой задней)
    119 15 Дополнительное гнездо питания в багажном отделении
    119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
    120 20 Модуль электрооборудования двери (правой задней)
    121 20 Электрообогрев передних сидений
    122 10 Модуль подушки безопасности
    123 7,5 Электрообогрев наружных зеркал заднего вида
    124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)
    125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)
    126 20 Система управления без ключа
    127 25 Электрические стеклоподъемники
    128 - Не используется
    129 20 Очиститель ветрового стекла
    130 - Не используется
    131 15 Очиститель заднего стекла
    132 15 Стоп-сигналы
    133 25 Реле центральной системы блокировки, модуль двери пассажира
    134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя
    135 20 Подсветка при движении в светлое время
    136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
    137 10 Динамик включения аварийного батарейного питания
    138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
    139 10 Дальний свет фар, правая сторона
    140 10 Дальний свет фар, левая сторона
    141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом
    142 15 Ближний свет фар (правая сторона)
    143 15 Ближний свет фар (левая сторона)

    x

    Какой предохранитель на магнитолу форд фокус 2

    В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.

    [ Скрыть ]

    Место расположения, назначение и электросхема

    ПП и реле находятся в специальных блоках, называемых монтажными. На Форд Фокус их два. Один расположен в кабине автомобиля. Для удобства его расположили под ящиком для перчаток, а второй — в подкапотном пространстве недалеко от АКБ (автор видео — Eduard Kantsurov).

    Блоки в Форд Фокус 2 дорестайлинг и 2 рестайлинг имеют отличия, поэтому разбирать их назначение нужно отдельно. В Форде Фокус 2 дорестайл используются плоские предохранители среднего размера штекерного типа, их еще называют ножевыми. На торце указывается номинал предохранителя – возможный максимальный ток.

    Если ток превышает допустимый, внутри расплавляется металлическая пластина. Таким образом, предохранитель размыкает цепь, в которой он используется.

    Цвет ПП определяет номинал.

    Расшифровка ПП от F1 до F36:

    НомерНоминал, АНазначение
    140Вентилятор, охлаждающий силовой агрегат
    280ГУР
    360Салонный блок ПП и реле
    460Салонный блок ПП и реле
    580Кондиционер, вспомогательный обогреватель
    660Свечи для дизелей
    730Насос АБС в гидравлическом блоке
    820Клапаны АБС в гидравлическом блоке
    920Узел для управления силовым агрегатом
    1030Электромотор вентилятора печки
    1120Стартерный выключатель
    1240Электрическое реле системы зажигания
    1320Обмотка на пусковом механизме
    1440Правый обогрев лобового стекла
    1530Реле электровентилятора охлаждающей системы
    1640Левый обогрев лобового стекла
    1730Управление складывающейся крышей
    1830Устройство для усиления мощности
    1910Управление системой АБС
    2015Звуковой сигнал
    2120Резервный обогреватель
    2210Управление ГУРом
    2330Электронасос омывателя фар
    2415Дополнительный отопитель для авто с дизелем
    2510Реле зажигания
    2610АКПП
    2710Муфта компрессора кондика
    2810Свеча для дизеля
    2910Управление климат-контролем
    3030АКПП
    3110Зарядка АКБ
    3210АКПП
    3310Датчики кислорода для моторов на бензине
    3410Модуль зажигания, форсунки
    3510РСМ, клапаны
    3610РМС

    Описание назначения реле Форд Фокус 2:

    ОбозначениеНазначение
    R1Включение запрета запуска (для некоторых моделей)
    R2Звуковой сигнал
    R3Фонари заднего хода (для некоторых моделей)
    R5Система рециркуляции ОГ (для двигателей на бензине), нагреватель топлива (для дизелей)
    R6Основное
    R7Обогреватель лобового стекла
    R8Зажигание
    R9Омыватели фар
    R10Вентилятор обогревателя
    R11Компрессор кондиционера
    R12Свечи накаливания (дизель), электродвигатель вентилятора охлаждающей системы
    R13Стартер
    R14Вентилятора и электродвигатель вентилятора

    Расшифровка БП в салоне для Форд Фокус 2 дорестайлинг:

    НомерНоминал, АНазначение
    3710Левая лампа дальнего света
    3810Правая лампа дальнего света
    3920Предохранитель прикуривателя
    4020Электродвигатель люка
    4120Управление электрооборудованием пассажирской передней двери
    427,5Электрообогрев зеркал заднего обзора
    4310Электромодули
    4410Колодка канала связи
    4510ДХО, габаритные огни
    4610Приборная панель, центральный блок ПП
    4715Насос, жиклеры омывателя стекла
    4820Ближний свет, наружные осветительные приборы для передвижения в светлое время суток
    4915
    5020Очиститель лобового стекла
    5115Бензонасос
    5225Электрообогрев стекла сзади
    537,5Стоп-сигнал, габариты с левой стороны
    547,5Стоп-сигнал, габариты с правой стороны
    5520Управление электрооборудованием водительской двери, система центрального замка
    5620Система Кеу Fгее
    5710Привод для складывания внешних зеркал или датчик для контроля заряда АКБ
    5815Управление музыкальной системой
    5920Управляющий блок электрическим оборудованием прицепа
    6015Левая лампа ближнего света
    6115Правая лампа ближнего света
    6220Электропривод регулирования водительского сиденья
    6325Электрические подъемники стекла
    64--
    6510Управление подушками безопасности
    667,5Выключатель осветительных приборов
    6710Приборная панель
    687,5Дополнительные компоненты приборки
    6920Противотуманки
    7010Электромодули
    7110Внешнее освещение при движении днем
    72--
    737,5Подсветка номера
    7415Фонари стопов
    7510Управление двигателем
    76--
    7725Центральный замок
    7815Задний стеклоочиститель
    7915Электророзетка в багажнике
    8010Таймер, отключающий подсветку салона
    8120Управление правой задней дверью
    8220Управление левой задней дверью
    8310Управление аудиосистемой
    8410Питание , фонари заднего хода
    8510Модуль электрооборудования охлаждающей ситсемы
    8620Электрический обогрев передних сидений

    Схема ПП Форд Фокус 2 рестайлинг

    Расшифровка назначения ПП в салоне Форд Фокус:

    НомерНоминал, АНазначение
    10010Электромодули
    10120Управляющий блок электроприводом люка вентиляции, водительским сиденьем, приводом крыши
    10210Регулятор обогревателя, приемник для системы дистанционного управления, рулевая колонка, фильтр для твердых продуктов после сгорания дизтоплива
    10310Питание управляющих элементов наружного освещения от АКБ
    10410Система экономии электрической ­энергии, подсветка освещения салона
    10525Управление обогреванием стекла сзади
    620Система безключевого управления
    10710Питание от батарей щитка приборов, диагностика бортовой сети
    1087,5Дополнительные элементы щитка приборов
    10920Прикуриватель
    11010Электропитание переключателя внешнего освещения
    11115Бензонасос
    11215Управляющий блок аудиосистемы
    11310Лампы дневного внешнего освещения (подфар­ники)
    11410Питание щитка приборов от генераторной силового агрегата
    1157,5Питание управляющих элементов наружного освещения от генераторной установки
    11620Противотуманки, фонари
    1177,5Подсветка номер­а
    11820Управление задней левой дверью
    11915Гнездо для дополнительного электропитания в багажнике
    11925Гнездо для дополнительного электропитания в багажнике (машины с управлением буксировкой прицепа)
    12020Управление задней правой дверью
    12120Обогреватель сидений спереди
    12210Управление подушками безопас­ности
    1237,5Обогрев внешних зеркал заднего обозрения
    1247,5Фонари габа­ритов, стоп-сигналы с левого борта машины
    1257,5Габариты, стоп-сигналы с правого борта машины
    12620Безключевая система управления
    12725Электроподъем­ники стекла
    128-Резерв
    12920Очиститель лобового стекла
    130-Резерв
    13115Очиститель стекла сзади
    13215Стоп-сигналы
    13325Управление пассажирской дверью, реле, управляющее системой блокировки
    13420Система блокирования дверных замков, управляющий блок электрооборудования водительской двери
    13520Подсветка при передвижении днем
    13615Жиклеры, насос омывателя стекла
    13710Динамик, включающий аварий­ное питание от батареи
    13810Управляющий блок двигателем, педаль газа, АКПП
    13910Правый осветительный прибор дальнего света
    14010Левый осветительный прибор дальнего света
    14110Электрический привод зеркал заднего вида, фонарь заднего хода
    14215Правый осветительный прибор ближнего света
    14315Левый осветительный прибор ближнего света

    Инструкция по снятию и замене БП своими руками

    Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.

    Инструменты и материалы

    Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.

    Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.

    Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.

    Этапы

    Процесс снятия и замены ПП несложный и отличается расположением БП.

    Если он расположен под капотом, то выполняются следующие действия:

    1. Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
    2. Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
    3. С внутренней стороны крышки есть пинцет и схема расположения ПП.
    4. С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
    5. Далее закрывается крышка блока и капот.

    Фотогалерея

    Фото 1. Расположение БП в подкапотном отсеке Фото 2. Расположение БП в салоне

    Для замены ПП в салонном БП необходимо выполнить следующие шаги:

    1. Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
    2. Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
    3. Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
    4. Замена ПП делается аналогично, как и в БП под капотом.

    Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.

    Заключение

    Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения. Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.

    Заменить ПП сможет любой автолюбитель. Чаще всего в автомобиле перегорает предохранитель прикуривателя. Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.

    Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть - это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем - проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.

    Комплект предохранителей. Лучше использовать такие.

    На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

    В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

    Рестайл и дорестайл

    В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному :

    • в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А ;
    • такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

    Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

    Схема дорестайла

    А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

    Замена предохранителя на Форд Фокус 2

    Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

    1. Выворачиваем два винта под передней панелью в районе бардачка.

      Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

    2. Монтажный блок опускаем на максимально возможное расстояние.

      Где-то тут наши предохранители.

    3. Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
    4. Выдвигаем монтажный блок на себя.
    5. Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.

      Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

    6. Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
    7. Собираем монтажный блок в обратном порядке.

    Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

    В этой заметке написано, где находятся предохранители в автомобиле Форд Фокус 2, схема и номера предохранителей. Какие используются предохранители.

    В автомобиле Форд Фокус 2 (дорестайл) устанавливаются плоские штекерные предохранители среднего размера, также такие предохранители называют ножевые. Рис.1 Автомобильные предохранители среднего размера

    На торце предохранителя можно видеть число, соответствующее максимальному току, который может течь через предохранитель (номинал предохранителя).

    Также, номинал предохранителя можно определить по цвету изолятора:

    1A – чёрный
    2A - серый
    3A – фиолетовый
    4A - розовый
    5A - оранжевый-жёлтый
    7,5A - коричневый

    10A - красный
    15A - голубой
    20A - жёлтый
    25A - белый
    30A - зелёный
    35A - светло-фиолетовый

    40A - оранжевый
    60A - голубой
    70A - коричневый
    80A - светло-жёлтый
    100A - сиреневый

    Превышение током номинала предохранителя вызывает сгорание (расплавления) металлической пластины расположенной внутри предохранителя. Сгоревший предохранитель размыкает электрическую цепь, в которой он установлен. Это предохраняет электрические приборы от выхода из строя, а машину от возгорания. Рис.2 Рабочий предохранитель и сгоревший

    В автомобиле Форд Фокус 2 (дорестайл) предохранители находятся в двух колодках, одна из которых располагается под капотом автомобиля, а другая под приборной панелью со стороны пассажирского места (под отсеком для перчаток, именуемым в народе "бардачком").

    Блок предохранителей, расположенный в подкапотном пространстве находится с левой стороны, недалеко от аккумуляторной батареи.

    Открывать крышку блока предохранителей удобно с помощью небольшой плоской отвертки, которую нужно вставить в замок крышки и слегка наклонить в сторону радиатора автомобиля. После чего снимать крышку. Рис.3 Отвертка вставлена в замок крышки

    На крышке с внутренней стороны хранится пинцет, который применятся для извлечения и замены предохранителей. В блоке предохранителей под "бардачком" такого пинцета нет! Рис.4 Приспособа для извлечения предохранителей

    Схема предохранителей в блоке, который установлен в подкапотном пространстве показана на фотографии. Эта схема соответствует машинам Форд Фокус 2 выпуска до конца 2007 года, то есть Форд Фокус 2 дорестайл. Рис.5 Схема предохранителей в подкапотном пространстве Форд Фокус 2 Рис.6 Номера предохранителей в подкапотном пространстве Форд Фокус 2

    В салоне автомобиля блок предохранителей подвешен под перчаточным отсеком и крепится двумя замками похожими на саморезы. Замки нужно повернуть против часовой стрелки, после чего передняя часть блока откидывается вниз. Блок можно чуть приподнять и выдвинуть назад, тогда он откинется шире и доступ к предохранителям будет удобнее.
    Рис.7 Расположение предохранителей в салоне Форд Фокус 2

    Номера предохранителей нанесены на колодку. На фотографии их плохо видно. На схеме они расположены так:
    Рис.8 Схема блока предохранителей расположенного в салоне Форд Фокус 2

    В таблице ниже показано соответствие номеров предохранителей их номиналам, а также электрическим цепям, в которых они установлены.

    Таблица 1. Номера предохранителей Форд Фокус 2 2004-2007 (дорестайл)
    AЦепьAЦепь
    3710 Дальний свет фар, левая сторона62 20 Электропривод регулировки сиденья водителя
    3810 Дальний свет фар, правая сторона6325 Электропривод стеклоподъемников
    3920 Прикуриватель, задняя электрическая розетка64 - Не используется
    4020 Электропривод вентиляционного люка6510Модуль подушек безопасности
    4120 Модуль электрооборудования двери переднего пассажира667,5Выключатель освещения (питание от замка зажигания)
    427,5 Электрообогреватель зеркал 67 10 Панель приборов (питание от замка зажигания), иммобилайзер двигателя
    4310 Электронные модули (питание от аккумуляторной батареи)687,5Дополнительные элементы на панели приборов
    4410 Колодка канала информационной связи6920Противотуманные фары/фонари
    4510 Наружное освещение для движения в дневное время (стояночные фонари)7010Электронные модули (питание от замка зажигания)
    4610 Панель приборов (питание от аккумулятора), центральный блок плавк. предохранителей71 10 Наружное освещение для движения в дневное время
    4715 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя72 - Не используется
    4820 Фары ближнего света, наружное освещение для движения в дневное время737,5 Фонарь освещения гос. регистрационного знака
    4915 Выключатель освещения (питание от аккумуляторной батареи)7415Фонари стоп-сигналов
    5020 Очиститель ветрового стекла7510Блок управления силовым агрегатом
    5115 Топливный насос76- Не используется
    5225 Электрообогреватель заднего стекла7725Реле системы централизованной блокировки замков
    537,5 Стояночные/габаритные фонари, левая сторона кузова78 15 Очиститель заднего стекла
    547,5 Стояночные/габаритные фонари, правая сторона кузова79 15Электрическая розетка в багажном отделении
    5520 Система централизованной блокировки замков, модуль электрооборудования двери водителя8010 Таймер отключения освещения салона с целью экономии аккумулятора
    5620 Система Кеу Егее8120Модуль электрооборудования двери (правой задней)
    5710 Электропривод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи8220Модуль электрооборудования двери (левой задней)
    5815 Модули аудиосистемы (питание от аккумуляторной батареи)8310Модули аудиосистемы (“Высокого класса”)
    5920 Модуль управления электрооборудованием буксируемого прицепа8410Фонари задн. хода, питание эл/оборудования прицепа от замка зажигания
    6015 Ближний свет фар (правая сторона)8510Блок электрооборудования системы охлаждения
    6115 Ближний свет фар (левая сторона)8620Электрообогрев передних сидений

    Добрый день. Сегодня к нам в автосервис заглянул рестайлинговый Ford Focus 2 (2008-2011). Причина его визита - проблема с электроникой. После подключения видеорегистратора, который замкнуло, вылетело много предохранителей. В статье мы расскажем вам, как снять и заменить предохранители под капотом и в салоне Ford Focus 2 Так же покажем Вам схему и расположение предохранителей в автомобиле.

    Артикул:

    Предохранители и реле всех номиналов

    Инструменты:

    Для замены предохранителей в Ford Focus 2 restyling, под капотом есть специальный пинцет

    Схема и расположение предохранителей на Ford Focus 2:

    Сначала необходимо открыть капот. Под цифрой 8 вы увидите монтажный блок предохранителей.

    Блок предохранителей под капотом выделен красной прямоугольной линией.

    Затем нужно открыть крышку предохранителей под капотом.

    Следующим шагом, перевернув крышку предохранителей, вы сможете увидеть назначения каждого из них.

    Еще одно фото крышки со схемой предохранителей

    Теперь давайте рассмотрим номера предохранителей и их описание.

    Таблица значений блока предохранителей под капотом Ford Focus 2

    Ампер Описание предохранителя
    1 40 Электровентилятор охлаждения двигателя
    2 80 Рулевое управление с усилителем
    3 60 Внутренний блок предохранителей 1
    4 60 Внутренний блок предохранителей 2
    5 80 Вспомогательный отопитель
    6 60 Свечи подогрева (только для автомобилей с дизельными двигателями)
    7 30 Антиблокировочная система, насос системы динамической стабилизации
    8 20 Антиблокировочная система, клапаны системы динамической стабилизации
    9 20 Модуль управления силовым агрегатом (PCM)
    10 30 Вентилятор системы климат-контроля
    11 20 Выключатель зажигания (стартера и приборов)
    12 40 Реле зажигания
    13 20 Электрическая обмотка стартера
    14 40 Обогрев лобового стекла, правая сторона
    15 30 Реле вентилятора охлаждения (Sigma - только варианты без A/C)
    16 40 Обогрев ветрового стекла, левая сторона
    17 30 Складывающаяся крыша
    18 30 Инвертирующий усилитель мощности
    19 10 Модуль ABS
    20 15 Звуковой сигнал
    21 20 Вспомогательный отопитель
    22 10 Модуль усилителя рулевого управления
    23 30 Омыватели фар
    24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
    25 10 Реле зажигания
    26 15
    27 10 Муфта компрессора системы кондиционирования
    28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)
    29 10 Система раздельного климат-контроля
    30 3 PCM, автоматическая коробка передач
    31 10 Интеллектуальная зарядка аккумуляторной батареи
    32 10 Автоматическая коробка передач
    33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
    33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
    34 10 Форсунки, катушки зажигания
    35 10 PCM, клапаны, электромагнитные клапаны
    36 10 PCM

    Расположения блока предохранителей в салоне. Снятие и замена предохранителей

    Переходим в салон. Блок предохранителей располагается под бардачком.

    Сначала необходимо снять защитную полочку. Чтобы ее снять нужно просто потянуть её вниз.

    И вытянуть вниз блок предохранителей.

    Схема блока предохранителей в салоне Ford Focus 2

    Таблица значений блока предохранителей в салоне:

    Ампер Описание предохранителя
    100 10 Электронные модули (питание от замка зажигания)
    101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электро приводом, блок управления приводом крыши (только для а/м со съемной крышей)
    102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
    103 10 Питание органов управления внешним освещением от аккумуляторной батареи
    104 10 Система экономии электроэнергии, плафоны внутреннего освещения
    105 25 Обогреватель заднего стекла
    106 20
    107 10 Батарейное питание комбинации приборов, бортовая диагностика
    108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)
    109 20 Прикуриватель, дополнительная электрическая розетка сзади
    110 10 Питание переключателя системы наружного освещения в дневное время от генератора
    111 15 Топливный насос (только варианты с бензиновым двигателем)
    112 15 Модули аудиосистемы (питание от аккумуляторной батареи)
    113 10 Лампы наружного освещения в дневное время (подфарники)
    114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя
    115 7,5 Питание органов управления внешним освещением от генератора
    116 20 Противотуманные фары/фонари
    117 7,5 Фонарь освещения номерного знака
    118 20 Модуль электрооборудования двери (левой задней)
    119 15 Дополнительное гнездо питания в багажном отделении
    119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
    120 20 Модуль электрооборудования двери (правой задней)
    121 20 Электрообогрев передних сидений
    122 10 Модуль подушки безопасности
    123 7,5 Электрообогрев наружных зеркал заднего вида
    124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)
    125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)
    126 20 Система управления без ключа
    127 25 Электрические стеклоподъемники
    128 - Не используется
    129 20 Очиститель ветрового стекла
    130 - Не используется
    131 15 Очиститель заднего стекла
    132 15 Стоп-сигналы
    133 25 Реле центральной системы блокировки, модуль двери пассажира
    134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя
    135 20 Подсветка при движении в светлое время
    136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
    137 10 Динамик включения аварийного батарейного питания
    138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
    139 10 Дальний свет фар, правая сторона
    140 10 Дальний свет фар, левая сторона
    141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом
    142 15 Ближний свет фар (правая сторона)
    143 15 Ближний свет фар (левая сторона)

    Форд Фокус 2 является одной из самых популярных иномарок, выпускаемых в России. Этот автомобиль очень надежен и отвечает всем мировым стандартам. Но, несмотря на это, рано ли поздно, у владельцев Фокусов возникают проблемы с электрооборудованием. Особенно это актуально для новых владельцев подержанных авто. Самый первый признак неполадок с электроприборами – это выход из строя плавких предохранителей (ПП) или прерывающих элементов (реле).

    Предохранители, которые используются в автомобиле Форд Фокус 2 называются «ножевые», они плоские, среднего размера, штекерные, т. е. состоят из двух штекерных контактов с легкоплавкой перемычкой в пластмассовом корпусе разных цветов. Сверху на корпусе выбит номинал – сила тока, при превышении которого деталь перегорает (плавится перемычка). Основная функция – разомкнуть электрическую цепь, чтобы предотвратить выход из строя электрооборудования и возможное возгорание транспортного средства. Для самых мощных потребителей тока предохраняющую роль играют реле.

    В общем, по стандарту, предохранители бывают 17 цветов, при этом оттенки могут отличаться. Для Форда Фокуса применяются следующие цвета для маркировки данных запчастей:

    Расположение контактных разъемов, реле и предохранителей отличается в автомобилях, выпущенных с 2005 по 2007 (порядковый номер детали начинается с 37), и в 2007 и после рестайлинга 2008 до конца выпуска этой модели в 2010 (нумерация начинается со 100).

    В послерестайлинговых Фокусах, выпущенных в РФ, существует четыре варианта расположения предохраняющих элементов и реле. Версии B, C, D, E (F, J) зависят от комплектации автомобиля. Уточнение, какой модели блок, производится по последним буквам серийного номера. Например, 7M5T-14A073-DG относится к модификации D.

    Расположение

    Под капотом, если стоять лицом к двигателю, то справа у борта – ПП и реле для силового агрегата и других компонентов, находящихся в подкапотном пространстве (сильноточные). В салоне – предохранители и прерывающие элементы монтажного блока (слаботочные) находятся под отделением для перчаток. К корпусу сборка крепится двумя защелками с поворотным механизмом. Укрыта обивкой салона, которая держится на двух кнопках.

    Работа с блоком предохранителей под капотом

    1. Поднимаем капот.
    2. Открываем крышку. Это можно сделать потянув за рычажок на задней части корпуса сборки ПП. Не получается? Берем среднюю плоскую отвертку и вставляем ее в замок крышки. Слегка наклоняем отвертку и крышка приподнимается. Снимаем ее.
    3. С внутренней стороны крышки есть специальный пинцет, закрепленный в пазах. Им очень удобно вынимать предохранители. Используя пассатижи, можно повредить корпус, если сжать слишком сильно. Обратите внимание, что пинцет есть только в коробке возле силового агрегата. Там же на крышке есть гнезда для запасных предохранителей и должно быть схематическое графическое изображение расположения предохранителей и реле.
    4. Сверяемся со схемой и с помощью пинцета извлекаем сгоревший элемент, после чего вставляем новый.
    5. Тестируем работу электроприбора и закрываем коробку, предварительно поместив пинцет в гнездо.

    Работа с блоком предохранителей в салоне


    Самые часто встречающиеся проблемы с электрооборудованием:

    Не включается кондиционер.

    1. Данный агрегат в FordFocus 2 включается только если температура окружающей среды не ниже +5. Прежде всего, убедитесь, что в системе достаточно фреона. За это отвечает специальный датчик давления. Если давление достаточное, он передает сигнал на электронный блок управления и прерывающий элемент муфты компрессора кондиционера переключается.
    2. Если при включении кондиционера на слышно щелчка срабатывания муфты и двигатель не увеличивает обороты, то надо убедиться, вращается ли шкив вала компрессора.
    3. Если шкив неподвижен, открываем блок возле двигателя, на крышке смотрим расположение предохранителя F27 (10А) и проверяем его состояние. Этот ПП отвечает за подачу тока на муфту. Напоминаем, что маркировка и цвет корпуса отличается, в зависимости от года выпуска Форда Фокуса 2 и варианта сборки предохранителей.
    4. Если замена предохранителя не требуется, то проверяем F35 (10 А), отвечающий за подачу питания на реле компрессора кондиционера.
    5. Если и здесь все исправно, уточняем где находится и диагностируем реле компрессора. Убедиться в исправности данного элемента можно только методом замены.
    6. Последний вариант – это убедиться в целостности шлангов и проводки, особенно проводов идущих к муфте, там обрыв случается чаще всего.

    Пропал звуковой сигнал (гудок)

    1. Проверить F20 (15 А) в сборке под капотом.
    2. Если он целый, необходимо попробовать гудок. Для этого снимите радиаторную решетку и подключите к контактам клаксона 12 В. Проще всего это сделать от аккумулятора. Звука нет – замена.
    3. Если клаксон функционирует, значит, обрыв в проводке или необходимо почистить контакты гудка на рулевом колесе.

    Электропитание приборной панели


    Пропадает обогрев заднего стекла

    1. Чаще всего возможен обрыв нити накаливания на стекле. Тщательно осмотрите и при необходимости заклейте обрыв клеем с серебром или в крайнем случае, заменить нити.
    2. Проверяем F52 (25А). Расположение: блок ПП в салоне.
    3. Прозваниваем проводку, прочищаем контакты выключателя.

    Важно! Если при замене предохранителя он опять быстро перегорает, следует прозвонить всю цепь электропитания данного прибора.

    Самый простой и распространенный метод проверки предохранителей – это замена. Неисправные предохранители иногда визуально ничем не отличаются от рабочих, они даже могут прозваниваться тестером.

    Как заменить предохранители Форд Фокус 2: пошаговая инструкция с видео

    На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. Предохранители Форд Фокус 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена — достаточно простое дело.

    Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.

    Содержание

    [ Раскрыть]

    [ Скрыть]

    Расположение и электросхема

    Пинцет для замены (могут быть разных типов)

    У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй — под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.

    Схема подкапотного блока

    АмперНазначение предохранителя
    140Вентилятор охлаждения мотора
    280Рулевое управление
    360ВБП № 1
    460ВБП № 1
    580Дополнительный обогреватель
    660Свечи обогрева (лишь для авто с дизельными моторами)
    730Противоблокировочная система, насос системы динамической стабилизации
    820Противоблокировочная система, клапаны системы динамической стабилизации
    920Узел управления двигателем
    1030Вентилятор климатроника
    1120Выключатель стартера и других приборов
    1240Электрореле зажигания
    1320Электрообмотка стартера
    1440Обогрев правой стороны переднего стекла
    1530Реле вентилятора
    1640Обогрев левой стороны переднего стекла
    1730Убирающаяся крыша
    1830Усилитель мощности
    1910Система ABS
    2015Звуковой сигнал
    2120Дополнительный нагреватель
    2210Усилитель руля
    2330Система омывания фар
    2415Дополнительный обогреватель (для дизелей)
    2510Зажигание
    2615АКП
    2710Муфта кондиционирования — компрессор
    2810Свеча накаливания (лишь для авто с дизелем)
    2910Раздельный климатроник
    3030АКП
    3110Зарядка аккумулятора
    3210АКП
    3310Кислородные датчики (лишь для авто с моторами работающими на бензине)
    3410Клапан охлаждения воздуха (для дизелей)

    Схема блока, расположенного в салоне

    АмперНазначение предохранителя
    10010Электромодули
    10120Управления люком, откидной крышей, сидений
    10210Отопитель, руль, фильтр, ДУ
    10310Управления наружным освещением от аккумулятора
    10410Электроэкономия
    10525Обогрев стекла сзади
    10620Управления без ключа
    10710Питание приборов от батареи, бортдиагностика
    1087,5Аудиосистема и навигация
    10920Прикуриватель, электророзетка
    11010Переключатель наружного освещения днем
    11115Бензонасос
    11215Аудиосистема (питание от аккумулятора)
    11310Подфарники
    11410Иммобилайзер
    1157,5Внешний свет от генератора
    11620Противотуманки
    1177,5Освещения номера авто
    11820Электрическое оборудования задней левой двери
    11915Электропитание багажного отделения
    11925Электропитание багажного отделения (авто с системой буксировки прицепа)
    12020Электрическое оборудования задней правой двери
    12120Подогрев сидений передние
    12210Подушки безопасности
    1237,5Электрический обогрев зеркал
    1247,5Габариты, стопы (левая сторона)
    1257,5Габариты, стопы (правая сторона)
    12620Управление без ключа
    12725Электростеклоподъемники
    128Не применяется
    12920Очиститель переднего стекла
    130Не применяется
    13115Очиститель заднего стекла
    13225Стопы
    13320Блокировка системы
    13420Централизованная блокировка замков
    13520Подсветка во время движения в дневное время
    13615Насос омывателя стекол
    13710Включения аварийного питания
    13810Управление двигателем, акселератором, АКПП
    13910Левый дальний свет
    14010Правый дальний свет
    14110Фонарь заднего хода
    14215Левый ближний свет
    14315Правый ближний свет

    Процесс снятия и замены

    Замена предохранителя — простой процесс, и инструменты здесь практически не нужны.

    Что понадобиться

    • пинцет;
    • плоская отвертка;
    • новый предохранитель.

    В подкапотном пространстве

    Расположение под капотом

    Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте — справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.

    Электропредохранители в блоке

    Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.

    Схема расположения на крышке

    Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.

    Под бардачком

    Расположение в салоне

    Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.

    Откручиваем фиксаторыБлок под бардачком

    Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.

    При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.

    Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.

     Загрузка ...

    Видео «Замена электропредохранителей»

    В этом видео продемонстрировано, как быстро и просто добраться до предохранителей на Ford Focus 2 и провести их замену.

    ford - ближний свет не работает

    Этот пост получился длиннее, чем я хотел, но вы приложили усилия, и у меня есть некоторые знания, которые могут вам помочь. Пожалуйста, прочтите это полностью, прежде чем начинать что-либо.


    Эта информация основана на схеме электропроводки Ford Focus 2003 г. не российского производства. Удивительно, но российская модель немного отличается.

    Независимо от того, есть ли у вас HID или нет, ваш план действий в основном тот же.

    В панели предохранителей в салоне будет один предохранитель, который питает выключатель зажигания и выключатель света. Полагаю, это хорошо, потому что у вас дальний свет.

    Эти переключатели управляют реле ближнего света в блоке предохранителей моторного отсека. Есть еще реле дальнего света ; Не используйте его, найдите реле ближнего света.

    Для начала тестирования нам понадобится инструмент под названием мультиметр . Не бойтесь электричества.То, что мы делаем, легко.

    Вставьте красный провод, идущий в комплекте, в отверстие, на этикетке которого указано В, . Вставьте черный провод в отверстие с надписью COM .

    Вам нужно найти на циферблате опцию 20 В постоянного тока. Должно получиться так:

    Сплошная линия с тремя точками под ней - символ постоянного тока.

    Возможно, вам понадобится помощник. Работа вашего помощника - просто стоять и удерживать заостренный конец черного провода (называемого «проводом») неокрашенной металлической части .На этом электрический контур замыкается. Им нужно только держать его там, когда вы что-то тестируете красным проводом.

    Теперь снимаем реле ближнего света и . Теперь вы должны увидеть четыре слота.

    При выключенном автомобиле вставьте красный провод в каждое гнездо. В одном из этих слотов прибор должен показывать 12 вольт (примерно). Остальные три должны сказать 0 вольт (примерно).

    Если поводок не помещается в паз, вы можете подпилить его, чтобы он стал тоньше, ударил его молотком или просто надавил сильнее и вставил его в пазы.

    Если вы не найдете тот, который показывает 12 В, значит, где-то на внутренней стороне панели предохранителей есть поломка или ожог. Я не рекомендую разбираться в этом самостоятельно, если вы не знаете, что делаете.

    Предположим, вы нашли «всегда горячий», включите машину и включите ближний свет. Я знаю, что они не загораются, но поверните переключатель, чтобы они были включены.

    Вставьте провод в оставшиеся три слота и найдите, какой из них показывает 12 В. Это твое "переключение горячим".

    Если ни один из них не горит, значит между переключателем света и реле есть обрыв или перегорание.

    После реле у каждой фары свой предохранитель. Итак, вам нужно проверить еще два предохранителя. У каждого луча дальнего света также есть предохранитель, поэтому убедитесь и проверьте два, что не являются предохранителями . Или просто проверьте все четыре на всякий случай. Эти предохранители находятся в блоке предохранителей под капотом.

    Вы даже можете вставить свой мультиметр в каждый из разъемов для предохранителей. При включенном автомобиле и включенном ближнем свете один слот для каждого предохранителя должен показывать 12 В. В противном случае внутри блока предохранителей есть поломка или возгорание.Я не рекомендую разбираться в этом самостоятельно, если вы не знаете, что делаете.

    Предполагая, что вы еще не нашли проблему, давайте проверим, где включаются фары. Это будет наиболее вероятным виновником.

    Снимите каждую лампочку и вставьте провод мультиметра в пазы розетки / разъема при включенном автомобиле и включенном ближнем свете. Один слот для каждой фары должен показывать 12 В. Если нет такого, который показывает 12 В, у вас есть разрыв или ожог где-то между блоком предохранителей под капотом и разъемом фары.

    Скорее всего, он сломается там, где провод идет в разъем фары. Вероятно, здесь вода, которая вызовет коррозию. Если здесь он не сломан, проследите за проводом между блоком предохранителей и головным светом и поищите следы ожогов или места его трения о металл и износа пластиковой изоляции.

    Если вы все еще не можете найти его, бросьте мультиметр в землю, закричите, возьмите пиво и разместите на Craigslist объявление о продаже Ford Focus 2007 года выпуска! : p Вообще-то наверное стоит просто механику спокойно вызвать.

    5 причин, по которым автомобильный дальний свет работает, а ближний - нет в Колумбусе, штат Огайо

    Ночью фары вашего автомобиля показывают, что впереди. В течение дня ваши фары могут быть важны для вашей безопасности, так как ваш автомобиль будет легче видеть другим водителям. Одна из наиболее распространенных проблем, которые мы видим с фарами, заключается в том, что нормальный ближний свет перестает работать, но дальний свет продолжает работать нормально. Ниже мы обсудим пять причин, по которым это может происходить, с наиболее частой причиной в позиции номер один.

    Когда дело доходит до решения любых проблем с фарами вашего Subaru, мы здесь, чтобы помочь с информационными статьями, подобными этой, и с экспертами, которые готовы ответить на любые вопросы. Семья Байерс занимается транспортным бизнесом более 120 лет, и мы хотим убедиться, что вы уверены в предоставляемых нами услугах. Если у вас есть какие-либо вопросы, позвоните нам или остановитесь в удобном месте у аэропорта по адресу 401 North Hamilton Road, Columbus, OH 43213.

    5.Гнездо фары корродировано

    На многих автомобилях фара представляет собой лампочку, которая вставляется в розетку, где выполняются электрические соединения. Если эти соединения ненадежны, в цепи плохое заземление или внутрь попала влага, гнездо фары может подвергнуться коррозии. Это может сначала привести к тому, что фара загорится и погаснет, или она может погаснуть один раз и больше не вернуться.

    4. Неисправна проводка фары

    Автомобильная проводка рассчитана на долговечность, но она также может быть заманчивой игрушкой для жевания для грызунов.Возможно, предыдущий владелец автомобиля почувствовал, что может перемонтировать фары, и с тех пор они перестали работать. Если вы подозреваете, что проблема с фарами связана с проводкой, мы рекомендуем проверить ее у сертифицированного специалиста вашего местного официального дилера.

    3. Выключатель фар сломан

    Обычно мы не видим этой проблемы с моделями Subaru, но сломанный выключатель фар может стать проблемой. Он может застрять в положении для дальнего света или выключатель может изнашиваться и просто не включать фары.Если переключатель неисправен, лучше всего заменить его новым штатным переключателем фар.

    2. Неисправен предохранитель или реле фары

    Как и во всех электрических системах, в цепи фар в вашем автомобиле есть предохранитель, предотвращающий попадание слишком большого количества электричества на лампочку. Также будет реле фар, которое переключает питание с ближнего света на дальний свет. Если предохранитель выйдет из строя, у вас, скорее всего, вообще не будет фар. Однако, если реле выйдет из строя, вы не сможете переключаться между дальним и ближним светом.

    Предохранитель габаритных огней форд фокус 2 рестайлинг. Блок питания щитка приборов

    На любом автомобиле периодически возникают различные поломки и проблемы с электрооборудованием, и для их устранения в первую очередь необходимо проверить возможные обрывы и повреждения в электрической цепи. 2, как и в любой машине, сначала нужно проверить, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а заменить их - дело довольно несложное.

    Важно! При замене электрического предохранителя на Форд фокус 2 нужно учитывать не только его цвет, но и номинал.

    [Скрыть]

    Расположение и схема подключения

    В Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а другой - под капотом. Для замены любого предохранителя конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет никаких затруднений.

    Блок-схема вытяжки

    Ампер Назначение предохранителей
    1 40 Вентилятор охлаждения двигателя
    2 80 Рулевое управление
    3 60 EBP No.1
    4 60 EBP № 1
    5 80 Дополнительный отопитель
    6 60 Свечи накаливания (только для автомобилей с дизельными двигателями)
    7 30 Антиблокировочная система тормозов, насос системы динамической стабилизации
    8 20 Антиблокировочная тормозная система, клапаны системы динамической стабилизации
    9 20 Блок управления двигателем
    10 30 Вентилятор Climatronic
    11 20 Выключатель стартера и другие устройства
    12 40 Реле электрического зажигания
    13 20 Обмотка стартера
    14 40 Обогрев правой стороны переднего стекла
    15 30 Реле вентилятора
    16 40 Обогрев левой стороны переднего стекла
    17 30 Откатная крыша
    18 30 Усилитель
    19 10 Система ABS
    20 15 Звуковой сигнал
    21 20 Дополнительный отопитель
    22 10 Усилитель руля
    23 30 Омыватель фар
    24 15 Дополнительный отопитель (для дизельных двигателей)
    25 10 Зажигание
    26 15 АКП
    27 10 Муфта кондиционера - компрессор
    28 10 (только для автомобилей с дизельным двигателем)
    29 10 Климатроник раздельный
    30 30 АКП
    31 10 Зарядка аккумулятора
    32 10 АКП
    33 10 Датчики кислорода (только для автомобилей с двигателями на бензине)
    34 10 Клапан воздушного охлаждения (для дизельных двигателей)

    Блок-схема, расположенная в кабине

    Ампер Назначение предохранителей
    100 10 Электрические модули
    101 20 Люк, складная крыша, органы управления сиденьем
    102 10 Обогреватель руля, фильтр, пульт
    103 10 Аккумуляторная батарея для наружного освещения
    104 10 Экономия электроэнергии
    105 25 Стекло с обогревом сзади
    106 20 Бесключевое управление
    107 10 Питание устройств от аккумуляторной батареи, бортовая диагностика
    108 7,5 Аудиосистема и навигация
    109 20 Прикуриватель, розетка
    110 10 Выключатель дневного наружного освещения
    111 15 Бензонасос
    112 15 Аудиосистема (с батарейным питанием)
    113 10 Фары габаритные
    114 10 Иммобилайзер
    115 7,5 Внешний свет от генератора
    116 20 Противотуманные фары
    117 7,5 Освещение номерного знака автомобиля
    118 20 Электрооборудование задней левой двери
    119 15 Электропитание багажного отделения
    119 25 Электропитание багажного отделения (автомобили с системой буксировки прицепа)
    120 20 Электрооборудование задней правой двери
    121 20 перед
    122 10 Подушки безопасности
    123 7,5 Зеркала с электроподогревом
    124 7,5 Размеры, ножки (левая сторона)
    125 7,5 Размеры, ножка (правая)
    126 20 Управление без ключа
    127 25 Электростеклоподъемники
    128 Не применимо
    129 20 Очиститель передних стекол
    130 Не применимо
    131 15 Очиститель заднего стекла
    132 25 Ноги
    133 20 Системный замок
    134 20 Централизованная блокировка замков
    135 20 Подсветка при движении днем ​​
    136 15 Насос омывателя ветрового стекла
    137 10 Аварийное питание на
    138 10 Управление двигателем, акселератор, АКПП
    139 10 Дальний свет левый
    140 10 Дальний свет правый
    141 10 Фонарь заднего хода
    142 15 Ближний свет левый
    143 15 Ближний свет правый

    Процесс снятия и замены

    Замена предохранителя - это простой процесс, требующий небольшого количества инструментов.

    Что понадобится

    • пинцет;
    • отвертка плоская;
    • новый предохранитель.

    В моторном отсеке


    Для доступа к предохранителям, расположенным в моторном отсеке Форд Фокус 2, необходимо открыть крышку капота. Блок расположен в удобном месте - справа от двигателя и представляет собой небольшой пластиковый ящик черного цвета.


    Вы можете открыть его обычной отверткой с плоской головкой, просто уберите крышку.


    Также обратите внимание, что на обратной стороне крышки есть схема предохранителей и пинцет, с помощью которых производится замена.Он понадобится вам при замене предохранителей в ящике под бардачком.

    Под бардачком


    Второй блок под бардачком на Ford Focus 2 тоже находится в удобном месте, и для доступа к нему нужно потянуть вниз, чтобы снять защитную полку.


    Поворачивая замки, получаем доступ к блоку. Пинцет в этом устройстве не предусмотрен, а для замены предохранителей вам понадобится тот, который находится в моторном отсеке.

    При замене предохранителя Ford Focus 2 сначала выясните номинал предохранителя, потому что при его превышении он перегорит и цепь разомкнется.

    Если вы решили переделать свой автомобиль, затронув электрическую схему, то предусмотрены свободные разъемы.

    Большинство цепей питания электрооборудования автомобиля Ford Focus защищены предохранителями. Сильные потребители тока подключаются через реле. Предохранители и реле установлены в монтажных блоках, расположенных в салоне под панелью приборов с правой стороны и в моторном отсеке рядом с аккумулятором.
    Блоки предохранителей для рестайлинга Форд Фокус 2 и Фокус 2 разные и соответственно у каждого из них будет свое фото с расположением установленных в них предохранителей, их номиналом и назначением.

    Рис. 1. Номера предохранителей и реле в монтажном блоке в салоне Ford focus 2

    Большинство предохранителей установлено в блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в таблице.один.

    Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2

    * Если есть.

    Рис. 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в моторном отсеке Ford focus 2

    Кроме того, предохранители, реле и предохранители расположены в монтажном блоке, установленном в моторном отсеке (рис. 2), крышка монтажного блока снята). В таблице 2 показано назначение этих предохранителей, предохранителей и реле, но на конкретной модели автомобиля некоторые схемы, указанные в таблице, могут быть недоступны.

    Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в моторном отсеке Ford focus 2

    * Если есть.

    1. Чтобы получить доступ к предохранителям и реле монтажного блока, расположенного в салоне, снимите два крепежных винта под панелью приборов справа ...

    2. ... и опустить монтажный блок вниз.

    3. Для удобства работы с агрегатом его кожух можно удлинить, переставив выступы кожуха в пазы опорных кронштейнов.

    4. Перед заменой перегоревшего предохранителя выясните причину перегоревшего предохранителя и устраните ее. При поиске неисправностей обращайтесь к указанным в таблице. 10.1 цепи, которые защищает этот предохранитель.

    A предупреждение
    Не заменяйте предохранители перемычками, предохранителями с разной силой тока или самодельными перемычками, так как это может привести к повреждению электрических приборов и даже к возгоранию.

    5. С помощью специального пластикового пинцета извлеките новый предохранитель.

    6. Так выглядит перегоревший предохранитель (перегоревшая перемычка, показанная стрелкой внутри держателя, сгорела и разомкнулась).Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

    7. Чтобы получить доступ к предохранителям и реле в монтажном блоке под капотом, потяните за рычаг на задней стороне блока и поднимите крышку.

    На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в моторном отсеке, показано расположение реле и предохранителей. Там же закреплены пинцетом 1 для снятия предохранителей с монтажных блоков, рядом с ним находятся слоты 2 для установки запасных предохранителей.

    8. Если требуется замена, снимите предохранитель (реле), покачивая его из стороны в сторону.
    9. Установите детали в порядке, обратном снятию.

    Форд Фокус 2 (рестайлинг) расположение и обозначение предохранителей

    Ford Focus 2 (рестайлинг) получил другой блок соединений и предохранителей, а именно тот, что изображен на рисунке ниже ...

    Форум "FORD"

    10.2. Ford Focus II. Таблица предохранителей. Замена предохранителей и реле

    ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ

    Большинство электрических цепей защищены предохранителями.Мощные потребители (элемент обогрева заднего стекла, вентилятор охлаждения, муфта компрессора кондиционера и другие) подключаются через реле.

    Предохранитель силовых цепей стартера и генератора

    Предохранители и реле установлены в двух монтажных блоках, один из которых расположен слева, в моторном отсеке, а второй - под бардачком панели приборов. На клемме провода, подключенной к «плюсовой» клемме АКБ, установлен предохранитель (150 А) для защиты силовых цепей стартера и генератора.

    Монтажный блок в моторном отсеке

    Монтажный блок в моторном отсеке:
    F1-F36 - выключатели автоматические; R1-R14 - реле

    Защищенные элементы
    F1 (40) Электродвигатель вентилятора охлаждения
    F2 (80) Усилитель руля
    F3 (60) Монтажный блок в кабине
    F4 (60) Монтажный блок в кабине
    F5 (80) Система кондиционирования, климат-контроль
    F6 (60) Резерв
    F7 (30) Гидроблок насоса АБС
    F8 (20) Корпус клапана ABS
    F9 (20) Контакты и обмотка главного реле
    F10 (30)
    F11 (20) Замок зажигания
    F12 (40) Силовая цепь реле зажигания
    F13 (20) Стартер
    F14 (40) ТЭН стекла правый
    F15 (30)
    F16 (40) ТЭН левого стекла
    F17 (30) Резерв
    F18 Резерв
    F19 (10) Блок управления АБС
    F20 (15) Звуковой сигнал
    F21 (20) Дополнительный отопитель
    F22 (10) Блок управления гидроусилителя руля
    F23 (30) Насос омывателя фар
    F24 (15) Резерв
    F25 (10) Катушка реле обогрева лобового стекла
    F26 (10) Коробка передач АКПП
    F27 (10)
    F28 (10) Резерв
    F29 (10) Система раздельного климат-контроля
    F30 (3) Блок управления двигателем, блок управления АКПП
    F31 (10) Система зарядки аккумулятора
    F32 (10) Блок управления АКПП, датчик положения селектора
    F33 (10) Подогрев датчиков концентрации кислорода
    F34 (10) Форсунки, катушка зажигания
    F35 (10)
    F36 (10) Блок управления двигателем
    Обозначение Имя Коммутируемые цепи
    R1 (не используется) - -
    R2 Реле звукового сигнала Звуковой сигнал
    R3 (не используется) - -
    R4 (не используется) - -
    R5 (не используется) - -
    R6 Главное реле Система управления двигателем
    R7 Реле обогрева лобового стекла Нагревательные элементы лобового стекла
    R8 Реле зажигания Блок управления электрооборудованием, блок управления отоплением, вентиляцией и кондиционером, обмотка реле топливного насоса, обмотка реле обогрева заднего стекла, выключатель обогрева лобового стекла
    R9 Реле омывателя фар Электродвигатель насоса омывателя фар
    R10 Реле вентилятора отопителя Электродвигатель вентилятора отопителя
    R11 Реле компрессора кондиционера Муфта компрессора кондиционера
    R12 (не используется) - -
    R13 Реле стартера Реле тяги стартера
    R14 Реле вентилятора охлаждения Электродвигатель вентилятора

    Монтажный блок в кабине

    Монтажный блок в автомобиле:
    F100-F143 - выключатели автоматические; R15 - не используется; R19 - реле топливного насоса

    Обозначение предохранителя (номинальный ток, А) Защищенные элементы
    F100 (10) Питание блока управления от замка зажигания
    F101 (20) Выключатель регулировки сиденья водителя
    F102 (10) Блок управления HVAC, подрулевые переключатели, блок управления центральным замком, CD-чейнджер
    F103 (10) Блок управления освещением
    F104 (10) Внутренние плафоны, система энергосбережения
    F105 (25) Обогрев заднего стекла
    F106 Резерв
    F107 (10) Питание комбинации приборов от АКБ, диагностический разъем
    F108 (7.5) Штатная магнитола, навигационная система
    F109 (20) Прикуриватель, розетка под подлокотником передних сидений
    F110 (10) Резерв
    F111 (15) Топливный насос
    F112 (15) Питание аудиосистемы от аккумулятора
    F113 (10) Резерв
    F114 (10) Питание комбинации приборов от генератора, иммобилайзер
    F115 (7.5) Блок управления освещением
    F116 (20) Противотуманные фары, противотуманные фары в задние фонари
    F117 (7,5) Подсветка номерного знака
    F118 (20) Блок управления задней левой дверью
    F119 (15) Электророзетка в багажном отделении вагона универсал
    F120 (20) Блок управления задней правой двери
    F121 (20) Нагревательный элемент передних сидений
    F122 (10) Блок управления подушек безопасности, сигнальная лампа отключения подушки безопасности пассажира
    F123 (7.5) Нагревательные элементы наружных зеркал заднего вида
    F124 (7,5) Лампа габаритного света в блоке левой фары, лампа габаритного света в левом заднем фонаре
    F125 (7,5) Лампа габаритного огня в правой фаре, лампа габаритного огня в правом заднем фонаре
    F126 (20) Пассивная система управления замком с ключом
    F127 (25) Электродвигатели стеклоподъемников
    F128 Резерв
    F129 (20) Электродвигатель очистителя лобового стекла
    F130 Резерв
    F131 (15) Электродвигатель стеклоочистителя задней двери
    F132 (15) Тормозные сигналы
    F133 (25) Реле центрального замка, привод замка передней правой двери
    F134 (20) Блок управления центральным замком, привод замка передней левой двери
    F135 (20) Резерв
    F136 (15) Насос омывателя лобового и заднего стекла, нагревательные элементы форсунок омывателя
    F137 (10) Электрорегулировка складывающихся зеркал заднего вида, сигнальная лампа
    F138 (10) Блок управления двигателем, датчик положения педали акселератора
    F139 (10) Лампа дальнего света правой фары
    F140 (10) Лампа дальнего света левой фары
    F141 (10) Фонарь заднего хода, электрические зеркала заднего вида
    F142 (15) Лампа ближнего света, правая фара
    F143 (15) Лампа ближнего света левая фара

    ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

    Выполняем работы при выходе из строя предохранителей и реле.
    При снятии предохранителей и реле обязательно отсоедините клемму провода от отрицательной клеммы аккумулятора.
    Для доступа к предохранителям и реле, расположенным в монтажном блоке моторного отсека ...

    ... нажатие на пластиковую защелку ...

    … Снимите крышку монтажного блока.
    На обратной стороне крышки прикреплен пинцет для удаления предохранителей, а также показана схема расположения предохранителей и реле с указанием их назначения.Неисправный предохранитель определяется по перегоревшей перемычке.

    Пинцетом снимаем предохранитель.
    Замените перегоревший предохранитель новым.
    Выньте большой предохранитель из блока вручную.

    Снимаем реле с блока вручную ...

    ... и замените на новый.
    Новое реле или предохранитель следует устанавливать взамен вышедшего из строя только после определения и устранения причины неисправности.Можно использовать только стандартные предохранители с определенным номинальным током (номинальный ток предохранителя указан на корпусе предохранителя).
    Установите на место крышку монтажного блока.
    Для замены предохранителей и реле в монтажном блоке в салоне, под перчаточным ящиком ...

    ... поверните две защелки против часовой стрелки ...

    ... и, сдвинув монтажный блок на себя, опустите его.

    Пинцетом извлеките перегоревший предохранитель из монтажного блока в моторном отсеке.
    Снимаем реле с блока вручную.
    Замените предохранитель и реле новыми. Устанавливаем монтажный блок на место.

    Добрый день. Сегодня к нам в автосервис зашел рестайлинговый Ford Focus 2 (2008-2011). Причина его визита - проблема с электроникой. После подключения видеорегистратора, который закоротил, вылетело много предохранителей. В статье мы расскажем, как снимать и заменять предохранители под капотом и в салоне Ford Focus 2. Также мы покажем вам схему и расположение предохранителей в автомобиле.

    Артикул:

    Предохранители и реле всех номиналов

    Приборов:

    Для замены предохранителей в рестайлинге Форда Фокус 2 под капотом есть специальный пинцет

    Схема и расположение предохранителей на Форде Фокус 2:

    Сначала необходимо открыть капот. Под цифрой 8 вы увидите блок предохранителей.

    Блок предохранителей под капотом отмечен красной прямоугольной линией.

    Затем нужно открыть крышку предохранителя под капотом.

    На следующем этапе, перевернув крышку предохранителя, вы можете увидеть назначение каждого из них.

    Еще фото крышки со схемой предохранителей

    Теперь давайте посмотрим на номера предохранителей и их описание.

    Таблица номиналов блока предохранителей под капотом Ford Focus 2

    Ампер Описание предохранителя
    1 40 Вентилятор охлаждения двигателя
    2 80 Усилитель руля
    3 60 Внутренний блок предохранителей 1
    4 60 Внутренний блок предохранителей 2
    5 80 Дополнительный отопитель
    6 60 Свечи накаливания (только для автомобилей с дизельными двигателями)
    7 30 Антиблокировочная система тормозов, насос системы динамической стабилизации
    8 20 Антиблокировочная тормозная система, клапаны системы динамической стабилизации
    9 20 Блок управления блоком питания (PCM)
    10 30 Вентилятор климат-контроля
    11 20 Выключатель зажигания (стартер и приборы)
    12 40 Реле зажигания
    13 20 Обмотка электрическая стартера
    14 40 Обогрев лобового стекла, правая сторона
    15 30 Реле вентилятора охлаждения (Sigma - только опции без кондиционера)
    16 40 Обогрев лобового стекла, левая сторона
    17 30 Складная крыша
    18 30 Инвертирующий усилитель мощности
    19 10 Модуль АБС
    20 15 Звуковой сигнал
    21 20 Дополнительный отопитель
    22 10 Модуль гидроусилителя руля
    23 30 Омыватели фар
    24 15 Дополнительный отопитель (только для автомобилей с дизельными двигателями)
    25 10 Реле зажигания
    26 15
    27 10 Муфта компрессора кондиционера
    28 10 Контроль свечей накаливания (только для автомобилей с дизельными двигателями)
    29 10 Отдельная система климат-контроля
    30 3 PCM АКПП
    31 10 Интеллектуальная зарядка аккумулятора
    32 10 АКПП
    33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
    33 10 Перепускной клапан промежуточного воздушного охлаждения (только для автомобилей с дизельными двигателями)
    34 10 Форсунки, катушки зажигания
    35 10 PCM, клапаны, электромагнитные клапаны
    36 10 PCM

    Расположение блока предохранителей в салоне.Снятие и замена предохранителей

    Переходим в салон. Блок предохранителей находится под перчаточным ящиком.

    Для начала нужно снять защитную полку. Чтобы снять его, нужно просто потянуть вниз.

    И снимите блок предохранителей.

    Схема блока предохранителей в салоне Ford Focus 2

    Таблица значений блока предохранителей в салоне:

    Ампер Описание предохранителя
    100 10 Электронные модули (питание от замка зажигания)
    101 20 Блок управления люком, сиденье водителя с электроприводом, блок управления в крыше (только для автомобилей со съемной крышей)
    102 10 Регулятор подогревателя рулевой колонки, фильтр твердых продуктов сгорания дизельного топлива, дистанционное управление ресивером
    103 10 Питание органов управления внешним освещением от аккумуляторной батареи
    104 10 Система энергосбережения, плафоны внутреннего освещения
    105 25 Обогрев заднего стекла
    106 20
    107 10 Питание аккумуляторной батареи комбинации приборов, бортовая диагностика
    108 7,5 Дополнительные функции комбинации приборов (аудиосистема и навигационная система)
    109 20 Прикуриватель, задняя электрическая розетка
    110 10 Питание выключателя дневного освещения от генератора
    111 15 Топливный насос (только варианты с бензиновым двигателем)
    112 15 Аудиомодули (с батарейным питанием)
    113 10 Дневные ходовые огни (габаритные огни)
    114 10 Электропитание комбинации приборов от генератора, иммобилайзер двигателя
    115 7,5 Питание органов управления внешним освещением от генератора
    116 20 Противотуманные фары / фары
    117 7,5 Фонарь освещения номерного знака
    118 20 Дверной модуль (задний левый)
    119 15 Дополнительная розетка в багажном отделении
    119 25 Дополнительная розетка в багажном отделении (автомобили с буксирным модулем)
    120 20 Дверной модуль (задний правый)
    121 20 Подогрев передних сидений
    122 10 Модуль подушки безопасности
    123 7,5 Обогрев наружных зеркал заднего вида
    124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)
    125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)
    126 20 Система управления без ключа
    127 25 Электростеклоподъемники
    128 - Не используется
    129 20 Стеклоочиститель
    130 - Не используется
    131 15 Стеклоочиститель заднего стекла
    132 15 Стоп-сигналы
    133 25 Реле центрального замка, модуль двери пассажира
    134 20 Централизованная система запирания электрического модуля двери водителя
    135 20 Подсветка при движении днем ​​
    136 15 Насос омывателя, подогрев форсунок омывателя
    137 10 Громкоговоритель с резервным аккумулятором
    138 10 Блок управления трансмиссией, педаль акселератора, АКПП
    139 10 Фара дальнего света правая
    140 10 Дальний свет фары левый
    141 10 Фонарь заднего хода, электрорегулировка зеркал
    142 15 Фара ближнего света (правая)
    143 15 Фара ближнего света (левая сторона)

    Если перестал работать прикуриватель Ford Focus второго поколения, то, скорее всего, виноваты мы сами. Гнездо прикуривателя часто используется не по назначению. , и самое безобидное, что можно вставить в него, - это китайское зарядное устройство для мобильного телефона. В лучшем случае просто закоротит контакты и предохранитель перегорит. В худшем случае загорится проводка или сам блок зарядки телефона. Не будем говорить о грустном, давайте лучше разберемся, где находится предохранитель прикуривателя на предстайлинговом и рестайлинговом Ford Focus 2.

    Комплект предохранителей. Лучше использовать эти.

    На всех версиях Ford Focus второго поколения предохранитель прикуривателя находится в монтажном блоке кабины, но его расположение и функции в автомобилях, выпущенных до 2007 года и после 2008 года, различаются.

    В рестайлинговом Фокусе этот предохранитель отвечает не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Поэтому, если на рестайлинговом Фокусе не работают и прикуриватель, и задняя розетка, предохранитель гарантированно перегорит. Если только прикуриватель, причину надо искать либо в цепи, либо в гнезде прикуривателя.

    Рестайл и дорестайл

    В обеих версиях Фокуса второго поколения наш предохранитель расположен только в монтажном блоке салона, а вот расположен и пронумерован по схеме по-разному :

    • В достайлинговых машинах ему присвоили номер 39, а его номинал - 20А ;
    • тот же Предохранитель на 20 ампер в рестайлинговых автомобилях устанавливается под номером 109 в том же монтажном блоке кабины.

    Вот схема расположения предохранителей в Фокусах до 2007 г .:

    Схема Dorestyle

    А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых уловок:

    Замена предохранителя на Форд Фокус 2

    Монтажный блок салона находится прямо под перчаточным ящиком и его вытаскивание занимает две минуты. Мы делаем это:

    1. Откручиваем два винта под передней панелью в районе бардачка.

      Вот до славы извращенцы американцы. Вы должны вот так спрятать монтажный блок.

    2. Опускаем монтажный блок на максимально возможное расстояние.

      Наши предохранители где-то здесь.

    3. Поворачиваем защелки опорных скоб вправо и влево.
    4. Выдвигаем монтажный блок на себя.
    5. Найдите предохранитель прикуривателя и выньте его пластиковым пинцетом.

      Здесь все ясно, перегорел предохранитель.Только замена. багов нет.

    6. Устанавливаем аналогичный предохранитель номиналом 20 А, он должен быть желтого цвета. Не допускается установка вместо штатного предохранителя определенного номинала проводов, фольги, монет, скрепок и прочей ерунды.
    7. Собираем монтажный блок в обратной последовательности.

    Но прежде чем менять предохранитель прикуривателя, нужно понять причины, по которым он перегорел. Если в прикуриватель был включен мощный прибор (компрессор, холодильник, пылесос) с потребляемым током в цепи выше номинального, то просто меняем предохранитель и стараемся не подключать к прикуривателю мощные устройства (он же лучше подключить их напрямую к клеммам АКБ).Если предохранитель перегорел по неизвестным причинам, необходимо прозвонить цепь и найти причину короткого замыкания. В противном случае замена предохранителя будет производиться ежедневно. Осторожно обращайтесь с прикуривателем, всем удачи!

    4 причины, по которым ваш дальний свет не работает

    Вождение без дальнего света (также известного как яркий свет) - не самая лучшая идея, особенно по сельским дорогам. В городе вашего ближнего света обычно достаточно, чтобы вы могли видеть, не ослепляя людей, но за городом и в пригородах ваш яркий свет помогает вам видеть более четко.Если дальний свет не работает на вашем автомобиле, вы можете снизить скорость ночью, когда дорога станет извилистой, чтобы не столкнуться с невидимыми препятствиями.

    Чтобы снова водить уверенно, независимо от того, насколько темно на дороге, включите дальний свет в Carter Subaru Ballard. В нашем сервисном центре наши обученные специалисты могут проанализировать вашу электрическую систему, отремонтировать неисправный выключатель или просто заменить перегоревшую лампу фары. Ниже мы собрали четыре наиболее распространенных причины, по которым световые приборы могут перестать работать на вашем автомобиле.

    Причина № 4: Плохой автоматический датчик дальнего света

    Сегодня у большинства автомобилей на дорогах есть ручной дальний свет, который вы активируете самостоятельно, но все больше и больше современных автомобилей оснащены технологией автоматического включения дальнего света. Используя передовые датчики, автомобиль контролирует уровень внешней освещенности и обнаруживает встречный транспорт. Он включает ваши огни, чтобы увеличить видимость, когда это необходимо, а затем автоматически выключает их, чтобы вы не ослепляли встречный транспорт.

    При выходе из строя одного из этих датчиков автоматический дальний свет может перестать работать.Вам нужно будет активировать их самостоятельно, когда они вам понадобятся, и будьте бдительны в отношении встречного движения, чтобы вы могли отключить их, когда увидите транспортные средства, проезжающие через холм.

    Причина № 3: Перегоревшие лампы фар

    Одно из преимуществ светодиодной технологии, которая постепенно заменяет обычные галогенные лампы, заключается в том, что светодиоды на самом деле не перегорают. В конце концов они умрут, но не раньше, чем через некоторое время после того, как машина проживет весь свой срок службы. Напротив, вам нужно время от времени заменять несколько лампочек в автомобиле, если они все еще оснащены обычными галогенными фарами.

    Если у вас совсем не работает яркость, маловероятно, что лампочки перегорят - потому что очень маловероятно, что две лампочки перегорят одновременно. Вы, вероятно, заметите, что один из ваших дальних лучей перестал работать, прежде чем они оба перестанут работать, если лампочки перегорят. Просто замените их новыми, и все готово, но обязательно поручите эту процедуру профессионалу. Неправильно установленные лампы фар могут преждевременно изнашиваться.

    Причина № 2: Неисправный переключатель фар

    Если лампы в хорошем состоянии, возможно, потребуется осмотреть все электрические компоненты, которые заставляют ваши фары работать, включая переключатель дальнего света.Даже переключатель, который вы физически поворачиваете, чтобы активировать дальний свет, может выйти из строя и помешать вам включить яркость.

    Проблемы с электричеством в вашем автомобиле лучше всего решать сертифицированными специалистами дилерского центра, подобными тем, которые вы найдете в сервисном центре Carter Subaru Ballard. Это потому, что у нас есть специальные инструменты, необходимые для быстрого и эффективного обнаружения проблемы и устранения неисправного компонента.

    Причина № 1: Перегоревшие предохранители или плохие повторы

    Самая распространенная причина, по которой ваши лампы перестают работать, - это перегоревший предохранитель или неисправное реле.Под капотом в блоке предохранителей находятся различные предохранители и реле, подключенные ко всем видам электрических компонентов вашего автомобиля. Если перегорел предохранитель дальнего света, его необходимо заменить, а цепь необходимо проверить на наличие проблем. Или это могло быть плохое реле. Если реле фар вышло из строя, оно может не срабатывать при попытке включить дальний свет. Замена реле должна восстановить систему и заставить ваш дальний свет снова заработать.

    Схема блока предохранителей Ford Focus 1, 1998

    Описание предохранителей
    30 10A Выключатель наружного освещения 7.5 Модуль АБС
    31 15А Магнитола
    32 15A Указатели поворота 10A Выключатель света
    33 20A Звуковой сигнал, электрическая регулировка передних сидений, люк на крыше 15A Сигнализация
    34 20A Люк, клаксон
    35 7,5А Лампы внутреннего освещения, электропривод наружных зеркал заднего вида
    36 7.5A Электронные блоки управления, комбинация приборов, блок управления кондиционером, сигнализация ('02 -'04)
    37 25А Электростеклоподъемник левой двери
    38 25А Электростеклоподъемник правой двери
    39 15A Регулировка сиденья 10A Фонарь заднего хода с автоматическим приводом
    40 10А Фонарь заднего хода, 25А Стеклоподъемник, центральный замок
    41 7,5А Магнитола (дополнительная)
    42 15А Фонари задние (стоп-сигналы)
    43 15A Электрические стеклоподъемники, стеклоочиститель задней двери
    44 20A Противотуманные фары и фары
    45 7.5A Система кондиционирования, рециркуляция воздуха
    46 7.5A Блок управления ABS 15A Прикуриватель
    47 15А Прикуриватель 7,5А Габаритный свет (левый)
    48 10А Колодка диагностического разъема 7,5А Стояночный свет (правый)
    49 25A Обогрев заднего стекла / стекла задней двери
    50 7.5A Обогрев наружных зеркал заднего вида, магнитола, приборная панель, центральный таймер
    51 7,5A Зеркала с подогревом
    52 15A Подогрев передних сидений
    53 10А Фонарь заднего хода, обогрев форсунок омывателя ветрового стекла
    54 15A Стоп-сигналы
    55 25А Электро стеклоподъемники передних дверей 20А Стеклоочистители лобового стекла
    56 20A Стеклоочиститель 25A Стеклоподъемники боковых окон
    57 7.5A Лампа габаритного света (правая)
    58 7,5 А Габаритные огни (левая сторона) или кондиционер, вентилятор салона
    59 10A Выключатель наружного освещения, электронный модуль, приборная панель
    60 7.5A Блок управления подушек безопасности
    61 7.5А Электронные блоки комбинации приборов
    62 7.5A Лампы освещения номерного знака 15A Подогрев передних сидений
    63 20A Центральный замок
    В зависимости от года выпуска за прикуриватель отвечают предохранители №46 или 47 на 15А.
    R1 Стартер
    R2 Задний дворник
    R3 Стеклоочиститель передний
    R4 Розетка (прикуриватель)
    R5 Резерв
    R6 Резерв
    R7 Звуковой сигнал
    R8 Реле энергосбережения
    R9 Обогрев заднего стекла (подогрев зеркал)

    Обратите внимание, что предохранитель 63 находится на задней стороне блока.

    2006 ford focus расположение предохранителя подушки безопасности полная версия

    У меня Форд Фокус с боковыми подушками безопасности в дополнение к передним подушкам безопасности и подогревом сидений водителя и пассажира. Индикатор подушки безопасности был включен и выключен в течение последних 6 месяцев или около того, но теперь он горит постоянно. Путем поиска в Интернете я обнаружил, что могу заставить отображать код неисправности автомобиля, повернув ключ автомобиля в положение ON, но не проворачивая его. Индикатор подушки безопасности должен погаснуть на пару секунд, затем он должен мигнуть, погаснуть на короткое время, а затем снова мигнуть.

    Так, например, если он дважды мигает, отдыхает, затем мигает пять раз, это означает код неисправности Когда я поворачиваю ключ в положение ON, свет подушки безопасности гаснет, а затем, через пару секунд, он возвращается включен и остается включенным. Что это могло значить? Справочная информация, которая может иметь или не иметь отношения к делу. У меня есть сын, который весит около 60 фунтов, что примерно соответствует весу срабатывания передней подушки безопасности.

    Я подумал, что датчик веса под сиденьем переднего пассажира сбился с пути, поэтому я запретил ему садиться на сиденье переднего пассажира.Похоже, что включение и выключение индикатора подушки безопасности не связаны друг с другом, а это означает, что индикатор подушки безопасности может гореть, даже если на пассажирском сиденье никто не сидит.

    Есть ли у кого-нибудь идеи, что это может быть или сколько дилер может взимать за чтение кода для меня? Например, код, указывающий на неисправность цепи натяжителя ремня безопасности пассажира, может быть вызван неисправным натяжителем ремня безопасности, ослабленным или корродированным соединением проводов, протертым проводом под сиденьем, неисправным модулем управления и т.

    При проверке системы подушек безопасности необходимо принять определенные меры предосторожности. Спасибо. Роджер. Дилер, вероятно, возьмет на себя оплату одного часа работы, чтобы прочитать код. Некоторые из лучших считывателей кодов также получают коды подушек безопасности на отечественных автомобилях. Перейти к содержанию. Блок распределения питания расположен в моторном отсеке. Блок распределения питания содержит сильноточные предохранители, которые защищают основные электрические системы вашего автомобиля от перегрузок. Предохранитель Предохранитель усилитель.

    Панель предохранителей в салоне Ford Focus MK1.Панель предохранителей расположена ниже и слева от рулевого колеса возле педали тормоза. Снимите крышку панели, чтобы получить доступ к предохранителям.

    Предохранитель 63 расположен на задней стороне панели предохранителей. Обратитесь к вашему дилеру или сертифицированному технику для обслуживания этого предохранителя. Теги: Схема блока предохранителей Ford. Основное питание электрической системы. Датчик напряжения АКБ, диагностический разъем. Дальний свет.

    Ближний свет. Топливный насос. Управление двигателем. Кондиционирование воздуха. Дневные ходовые огни. Противотуманные фары. Вентилятор охлаждения двигателя, уровень 1.Вентилятор охлаждения 2. Вентилятор охлаждения 2 2. Ближний свет слева - обычные фары. Левая сторона ближнего света - HID-фары. Подсветка двигателя и подушки безопасности - это некоторые из осветительных приборов приборной панели, к которым вам нужно проявлять особый интерес. Подушки безопасности сконструированы таким образом, что они срабатывают при столкновении. Подушки безопасности спасают вас, когда вы на превышении скорости врезаетесь в другую машину или сталкиваетесь с неподвижным предметом.

    Если у вас нет подушки безопасности, вы можете сильно удариться головой о руль или приборную панель.Когда вы ударите что-нибудь на высокой скорости, ваш автомобиль начнет замедляться, и это активирует акселерометр, который активирует цепь подушки безопасности. В цепи подушки безопасности есть нагревательный элемент, который активируется электрическим током. Этот нагревательный элемент вызывает взрыв внутри подушки безопасности, который быстро выделяет безвредный газ. В большинстве подушек безопасности в качестве взрывоопасного элемента используется азид натрия, а производимый газ может быть аргоном или азотом.

    Этот газ наполняет подушку безопасности и заставляет ее расширяться; следовательно, защищая водителя от травм, когда он занимает рулевое колесо, а иногда и сбоку.Подушка безопасности действует как подушка. Теперь, когда мы знаем, как работают подушки безопасности, пришло время узнать, как сбросить световой индикатор подушки безопасности. Возможно, кто-то до того, как вы отключили его по ошибке, из-за чего свет подушки безопасности останется включенным в большинстве автомобилей.

    Прочтите коды и узнайте, что может вызвать проблему. Никогда не следует просто перезагружать световой индикатор подушки безопасности, не устранив проблему. Это может привести к срабатыванию подушек безопасности или их сбою в случае аварии. Если вы не уверены, что делаете, обратитесь к профессионалу для замены деталей подушки безопасности.

    Не забывайте всегда снимать разъем аккумулятора при работе с подушками безопасности.

    Предохранители и реле Ford Focus MK2

    Часто свет подушки безопасности гаснет сам по себе после устранения проблемы. Сбросьте световой сигнал подушки безопасности и убедитесь, что он исчез с приборной панели. Если он все еще там - прочтите коды еще раз и проверьте коды неисправностей. Если кажется, что свет подушки безопасности ускользает от вашей приборной панели - перезапустите зажигание и отправляйтесь на тест-драйв.

    Сброс модуля подушки безопасности Ford RCM

    Если индикатор подушки безопасности погас после контрольной лампы, это большая вероятность того, что проблема решена.Если проблема не исчезнет, ​​следует еще раз прочитать коды и продолжить процедуру. Вы всегда должны проверять коды подушек безопасности с помощью сканера и устранять проблему, прежде чем пытаться сбросить свет. В большинстве автомобилей невозможно сбросить световой сигнал подушки безопасности без сканера без устранения проблемы.

    Это сделано из соображений безопасности, потому что неисправность всегда следует устранять после того, как загорелся индикатор подушки безопасности. В некоторых старых автомобилях можно сбросить световой сигнал подушки безопасности без сканера, сняв клеммы автомобильного аккумулятора.Проверьте систему проводки под сиденьем водителя или пассажира на предмет ослабленных проводов.

    Если проблема не в этом, то необходимо проверить систему срабатывания подушки безопасности. Вы найдете эту систему между рулевым колесом и рулевой колонкой. Часовая пружина отвечает за кнопки на рулевом колесе, срабатывание подушки безопасности и автомобильный гудок. Если гудок тоже неисправен, значит, вам нужно снять рулевое колесо. Поскольку вы хотите, чтобы все конденсаторы были разряжены, вам необходимо отсоединить отрицательный кабель от аккумулятора на 10–15 минут.

    Установив колеса и рулевое колесо в прямом положении, найдите винты, которые удерживают рулевое колесо на месте. Центральные винты также удерживают подушку безопасности на месте. Найдите разъем, и после его снятия вы можете вытащить подушку безопасности. Снимаем рулевую колонку.

    Винты может быть трудно найти, и для этого потребуется повернуть их влево и вправо. Попросите некоторых маляров действовать как центровка при возврате рулевого колеса. Неисправная система синхронизации - одна из причин неисправного светового сигнала подушки безопасности.Быстрые ссылки. Приборный щиток. Предупреждающие и контрольные огни. Развлекательные системы. Климат-контроль. Только обогреватель. Ручное отопление и кондиционер. Обогрев заднего стекла. Управление поворотником.

    Замена лампы. Управление драйвером. Регулировка рулевого колеса. Электрические стеклоподъемники. Контроль скорости.

    Пульт дистанционного управления аудиосистемой. Замки и безопасность. Противоугонная система. Руководство для владельцев postfmt. США фус. Оглавление. Страницы руководства по эксплуатации автомобиля Ford Fusion. Пятьсот страниц руководства автовладельца Ford.Страницы руководства автовладельца форд корона виктория. Форд мотор компании форд мустанг страницы справочника владельца. Page 3 Ford Motor Company.

    Ford может изменять содержание без уведомления и без каких-либо обязательств. Страница 4: Введение Штат Калифорния, вызывающий рак, врожденные дефекты или другой вред репродуктивной системе. Я искал блок предохранителей и, сняв обе панели с обеих сторон возле ног, наконец, нашел его за хранилищем компакт-дисков в нижней левой части экрана. тире. Вы должны сжать боковые выступы, чтобы перевернуть хранилище для компакт-дисков вверх дном, но тут нет карты, чтобы увидеть, какие предохранители и для чего нужны.

    Предохранитель магнитолы на Ford Focus расположен в главной панели предохранителей. Его можно найти под приборной панелью, возле замка капота. Предохранитель силовой блокировки Ford Focus находится в блоке предохранителей.

    Блок предохранителей находится в моторном отсеке. Расположение предохранителя будет указано на внутренней крышке блока предохранителей. Блок предохранителей на Ford Focus фактически расположен за бардачком. Откройте и опорожните перчаточный ящик и вытащите заднюю панель, чтобы открыть блок предохранителей.

    Предохранитель 56 - передние стеклоподъемники. Предохранитель 57 - задние стеклоподъемники. Находится на панели предохранителей под панелью приборов со стороны водителя. Схема предохранителей Ford Focus покажет размещение всех предохранителей в автомобиле, включая тормоза и фары, внутреннее освещение и освещение приборной панели. Эта схема обычно находится на внутренней крышке блока предохранителей. Панель предохранителей находится под приборной панелью на брандмауэре слева от рулевой колонки.

    ДА на Ford Explorer: в блоке распределения питания, находящемся под напряжением, расположенном в моторном отсеке у бачка тормозной жидкости, предохранитель 11 картриджей представляет собой предохранитель на 30 А для стартера.

    В блоке распределения питания, находящемся под напряжением, расположенном в моторном отсеке мини-предохранитель 16, находится 20-амперный предохранитель для розетки питания консоли в Ford Five Hundred. Нет в Ford Focus: Fuse 34 - это предохранитель на 20 ампер для рожка, а Fuse 46 - на 15 ампер для прикуривателя. Основные предохранители находятся под капотом, у брандмауэра, перед местом водителя.

    Предохранитель модуля центрального замка - расположен с обратной стороны панели предохранителей в салоне. Вам необходимо снять панель, чтобы получить доступ к модулю и предохранителю.На Ford Focus: 33 - это предохранитель на 20 ампер для звукового сигнала, а реле R23 - это реле звукового сигнала.

    Под капотом у переборки находится носовая часть предохранителя. Предохранитель №63 центрального замка. Это предохранитель на 20 ампер. Спрашивает Курт Эйхманн. Спрашивает Лиланд Грант. Спрашивает Вероника Уилкинсон.

    Спросила Дайя Крейгер. Спрашивает Даника Эбботт.

    Предохранители и реле Ford Focus MK1

    Спросила Консуэло Хаук. Спрашивает Рослин Уолтер. Все права защищены. Материалы на этом сайте не могут быть воспроизведены, распространены, переданы, кэшированы или использованы иным образом без предварительного письменного разрешения Multiply.Спросите логин. Ford Focus. На вопрос пользователя Wiki. Главный ответ. Ответ пользователя Wiki Мы здесь, чтобы сэкономить сотни долларов, переустановив модуль управления подушкой безопасности и отремонтируя ремни безопасности. Даже после незначительной аварии подушка безопасности может не сработать, но ремни безопасности заблокируются, и потребуется сброс модуля подушки безопасности из-за данных о сбоях и кодов сбоев, которые хранятся в модуле подушки безопасности.

    MyAirbags вернет модуль управления подушками безопасности к исходному состоянию производителя без всех кодов, как программных, так и жестких.Как правило, эти коды указывают на наличие сохраненных данных о ДТП, срабатывание подушек безопасности, сбой связи, переполнение памяти или другие проблемы, связанные с подушкой безопасности или ремнем безопасности.

    Независимо от того, на какую проблему указывают эти коды, их необходимо отправить в MyAirbags для сброса из-за истории сбоев и жестких кодов, которые хранятся в модуле управления подушками безопасности. Эти коды и данные о сбоях не удаляются диагностическим сканером. Ниже вы найдете общие коды подушек безопасности, которые можно сохранить в модуле управления подушками безопасности после того, как ваш автомобиль попал в аварию.

    Дополнительного программирования VIN не требуется. Это альтернатива покупке нового или бывшего в употреблении модуля системы подушки безопасности, который необходимо будет доставить в дилерский центр, чтобы запрограммировать новый или использованный модуль управления подушкой безопасности для вашего автомобиля.

    Отправьте модуль управления подушкой безопасности в MyAirbags и сэкономьте время, деньги и избавьтесь от необходимости обращаться в дилерский центр для ремонта! Во время аварии втягивающие и натяжители ремней безопасности срабатывают и блокируются за счет газовых зарядов, аналогично тому, как при столкновении срабатывают подушки безопасности.

    После аварии или столкновения ремни безопасности будут заблокированы или больше не будут работать должным образом. Ремни безопасности заблокируются, и они не будут вытягиваться или втягиваться обратно.

    Подушки

    MyAirbags помогут отремонтировать ваш ремень безопасности и сэкономят сотни долларов на каждом ремне безопасности. MyAirbags сертифицирована и использует все оригинальные детали для ремонта ремней безопасности.

    Итак, как узнать, что ваши ремни безопасности неисправны или повреждены после столкновения? Вот несколько общих симптомов: Нажмите здесь, чтобы оформить заказ! Коды DTC подушки безопасности Ford SRS Даже после незначительной аварии подушка безопасности может не сработать, но ремни безопасности заблокируются, и потребуется сброс модуля подушки безопасности из-за данных о сбоях и кодов сбоев, которые хранятся в модуле подушки безопасности.

    Ремонт ремня безопасности Во время аварии втягивающие и натяжные устройства ремней безопасности срабатывают и блокируются за счет газового заряда, аналогично тому, как подушки безопасности срабатывают при столкновении.

    Несколько общих симптомов: заблокированные ремни безопасности Ремни безопасности не втягиваются Медленно натянутые ремни безопасности Сжатые замки ремней безопасности Код подушки безопасности: слишком низкое сопротивление натяжителя ремня безопасности Код подушки безопасности: слишком высокое сопротивление натяжителя ремня безопасности Готовы к заказу?

    Наши услуги просты в использовании и сэкономят вам сотни! Это может быть плохой преднатяжитель ремня безопасности или что-то простое, например, отсоединенный разъем под пассажирским сиденьем.

    Как сбросить коды / световой сигнал подушки безопасности - со сканером или без него

    Электронный приборный щиток. Обратитесь к соответствующему разделу Группы для процедуры. Если номер вашей детали отсутствует в этом списке, не беспокойтесь, мы все равно сбросим его, пока ваш автомобиль не старше года.

    Предыдущий пост Следующий пост. Высокое сопротивление цепи натяжителя ремня безопасности пассажира. Ремонт непрерывных кодов - короткое замыкание в проводе - короткое замыкание в проводе абс - нужно смотреть на все провода.

    B Выключатель замка ремня безопасности водителя: обрыв цепи или короткое замыкание на аккумулятор.Код вспышки лампы Лейк Форд помогал снимать эти видео. Мы все еще работаем над получением контента для вашего автомобиля, однако предполагается, что видео выше имеет те же характеристики, что и ваш автомобиль. На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Ford Focus, а также показано расположение на схеме панели предохранителей. Электрические компоненты, такие как фонарь для карты, радио, сиденья с подогревом, дальний свет, электрические стеклоподъемники, имеют предохранители, и если они внезапно перестают работать, скорее всего, у вас перегорел предохранитель.

    Если у вашего Focus возникают проблемы с электричеством, вы всегда должны сначала проверять предохранители, потому что их относительно легко проверить и заменить дешево.

    У некоторых Ford есть несколько внутренних блоков предохранителей, в том числе в багажнике - видео выше покажет вам, где находится внутренний блок предохранителей вашего Focus. Если у вашего Focus много опций, таких как люк, навигация, подогрев сидений и т. Д., Тем больше у него предохранителей. Некоторые компоненты могут иметь несколько предохранителей, поэтому убедитесь, что вы проверили все предохранители, которые связаны с рассматриваемым компонентом.Если вам нужно заменить перегоревший предохранитель в вашем Focus, убедитесь, что вы заменили его на тот, который имеет ту же силу тока, что и перегоревший предохранитель.

    Если проверка и замена предохранителя для рассматриваемого компонента не помогли, мы рекомендуем обратиться за помощью к проверенному профессиональному механику.

    Они должны быть в состоянии выяснить, нужно ли заменить компонент, есть ли короткое замыкание или другая проблема с вашим Focus. Вы ведь любите своих детей? Посмотрите, как правильно закрепить автокресло.Узнайте, где находятся запасное колесо и домкрат, прежде чем они вам понадобятся на обочине дороги. Периодическая проверка тормозной жидкости - отличный способ гарантировать безопасную остановку.

    Коробки передач, через которые проходит жидкость, обычно никогда не промывались, и в конце концов уплотнение протекает. Правильный продукт для остановки утечки может вылечить многое. Начало работы Подготовка к ремонту. Снимите крышку. Найдите внутренний блок предохранителей и снимите крышку. Найдите неисправный предохранитель. Найдите предохранитель, который подключен к неисправному компоненту. Удаление предохранителя. Извлеките соответствующий предохранитель и проверьте, не перегорел ли он.

    Тестовый компонент Закрепите крышку и тестовый компонент. Больше информации. Дополнительная информация по внутренним предохранителям. Описание видео. Другие видео, которые могут быть вам полезны. Безопасный драгоценный груз Вы ведь любите своих детей? Замена спущенного колеса Узнайте, где находятся запасное колесо и домкрат, прежде чем они понадобятся вам на обочине дороги Ford Focus ZX3 2.

    Проверьте тормозную жидкость Стоп!


    Ford Focus MK2 (2007-2011) - схема предохранителей (версия для США)

    Ford Focus MK2 (2007-2011) - схема предохранителей (версия для США)

    Год выпуска: 2007, 2008, 2009, 2010, 2011

    Блок предохранителей в салоне

    Предохранитель / реле Номинальный ток [A] Цепь защищена
    1 30 Не используется (запасной)
    2 15 Выключатель тормоза CHMSL
    3 15 Спутниковое радио
    4 30 Не используется (запасной)
    5 10 Блокировка переключения передач
    6 20 Правый передний фонарь поворота / левый передний поворотный фонарь, задний стоп-сигнал / фонари поворота
    7 10 Фара ближнего света левая
    8 10 Фара ближнего света правая
    9 15 Лампы внутреннего освещения
    10 15 Подсветка панели приборов
    11 10 Не используется (запасной)
    12 7,5 Зеркала с электроприводом
    13 5 СИНХРОНИЗАЦИЯ
    14 10 Не используется (запасной)
    15 10 Рециркуляционный воздух, кондиционер
    16 15 Не используется (запасной)
    17 20 Силовые замки, открывание багажника
    18 20 Сиденья с подогревом
    19 25 Не используется (запасной)
    20 15 Разъем канала передачи данных
    21 15 Противотуманные фары, Контрольная лампа противотуманных фар
    22 15 Парковочные огни
    23 15 Лампы дальнего света
    24 20 Рупор
    25 10 Лампы Demand, лампы багажника
    26 10 Комбинация приборов
    27 20 Замок зажигания
    28 5 Радио (Пуск)
    29 5 Комбинация приборов (Пуск / Пуск)
    30 5 Не используется (запасной)
    31 10 АБС
    32 10 Блок управления удерживающими устройствами
    33 10 Не используется (запасной)
    34 5 Не используется (запасной)
    35 10 Не используется (запасной)
    36 5 Модуль PATS
    37 10 Климат-контроль (Пуск / Пуск)
    38 20 Сабвуфер
    39 20 Радио / CID / EFP
    40 20 Не используется (запасной)
    41 15 Подсветка переключателя дверного замка / люка на крыше, Электрохромное зеркало, Окружающее освещение
    42 10 Не используется (запасной)
    43 10 Не используется (запасной)
    44 10 Не используется (запасной)
    45 5 Стеклоочистители передние (логика)
    46 7,5 Система обнаружения переднего пассажира
    47 30 (выключатель) Люк, электрические стеклоподъемники
    48 Дополнительное реле с задержкой

    Распределительная коробка

    Предохранитель / реле Номинальный ток [A] Цепь защищена
    1 15 Зеркало с подогревом
    2 30 Заднее оттаивание
    3 20 Электростанция
    4 20 Топливный насос
    5 10 Модуль управления трансмиссией (PCM) KAPWR / Canister Vent
    6 15 Альтернативный смысл
    7 10 Фонари заднего хода
    8 Не используется
    9 40 Двигатель с АБС
    10 30 Стеклоочистители
    11 30 Стартер
    12 40 Воздуходувка
    13 10 Сцепление кондиционера
    14 10 Катушка реле PCM
    15 20 Розетка передняя
    16 20 Вентилятор охлаждения - низкий
    17 30 Вентилятор охлаждения - высокий
    18 20 Соленоид ABS
    19 Не используется
    20 Реле муфты кондиционера
    21A Реле заднего размораживания
    21B Не используется
    21C Реле вентилятора
    21D Реле PCM
    22 10 Форсунка топливная
    23 Не используется
    24 Не используется
    25 Не используется
    26 15 PCM MIL
    27 Не используется
    28 15 PCM
    29 15 Зажигание
    30A Реле низкой скорости вентилятора охлаждения
    30B Реле стартера
    30C Не используется
    30D Реле высокой скорости вентилятора охлаждения
    31A Реле фонарей заднего хода
    31B Реле топливного насоса
    31C Реле мощности стеклоочистителя
    31D Не используется
    31E Не используется
    31F Не используется
    32 Диод муфты кондиционера
    33 Диод EEC
    34 Диод интегрированного пуска в одно касание (OTIS)
    35 Запуск / запуск

    ПРЕДУПРЕЖДЕНИЕ.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
