Что такое поворотный кулак автомобиля и чем опасны его поломки?

Сегодня мы проведем ликбез на тему поворотного кулака: к какой системе он действительно относится, как и почему ломается, и как устраняют эти поломки.

Поворотный кулак.

Для чего нужен поворотный кулак

Поворотный кулак — это ключевой элемент передней подвески автомобиля, он поворачивает колеса: от руля через рулевую систему на поворотный механизм передается усилие, и тогда кулак разворачивает колеса под нужным углом.

Поскольку в процессе активно участвует рулевая система, то и относится он к системе ходовой, но включает в себя элементы рулевого управления.

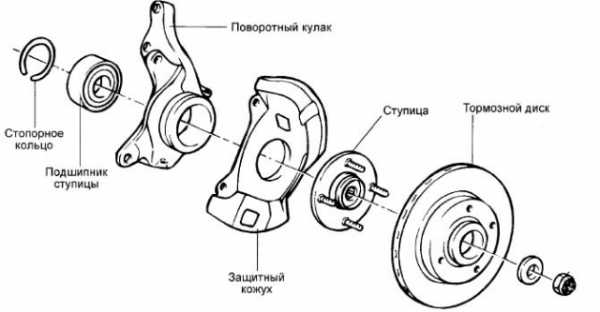

Схема расположения поворотного кулака.

Принцип действия

На видео наглядно показано, как рулевой механизм взаимодействует с поворотным кулаком через рулевые тяги.

Механизм работы поворотного кулака и рулевого редуктора

Поворотный кулак взаимодействует с комплексом деталей.

Какие элементы напрямую взаимодействуют с поворотным кулаком:

  • стойка — это амортизационный узел, который соединяет кузов с колесами;
  • шаровые опоры — это нижняя или верхняя точка опоры и крепления поворотного кулака, которая вращается вокруг своей оси. Без шаровой опоры поворот колеса невозможен;
  • наконечники рулевых тяг — усилие передается с руля на рулевой механизм, потом на рулевые тяги, а от них — на поворотный кулак;
  • ступицы — центральная часть колеса, в которой есть отверстие под вал, для передачи крутящего момента в ступице есть или шлицевый профиль или шпоночный паз.

Основные поломки

Поворотный кулак ломается крайне редко, в основном от механических повреждений: при ДТП или от ударов кувалдой, когда автомеханик некорректно выбивает подшипник ступицы.

1. Разрушается резьба крепежных отверстий поворотного кулака, через которые он соединяется с суппортом и другими элементами.

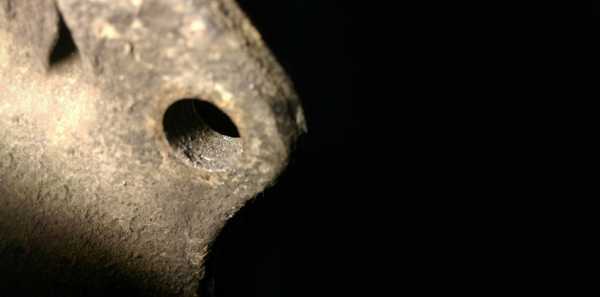

Здесь должна была быть резьба.

Признаки: стук колес при движении по неровной дороге — подвеска стучит на ямах. Если пошатать колесо, то можно обнаружить люфт шаровых опор.

Как отремонтировать: автомеханик-токарь протачивает поврежденную резьбу на токарном станке, а затем нарезает новую резьбу.

2. Механический износ: со временем разбиваются посадочные гнезда и втулки шаровых опор, подшипники ступицы,тяги и наконечники.

Подшипник ступицы.

Признаки: когда изнашивается подшипник ступицы, появляется гул и люфт колеса во время движения.

Как отремонтировать:

  • На СТО разбитую втулку выпрессовывают на специальном гидравлическом прессе, а потом таким же образом запрессовывают новую. Та же процедура работает с подшипником.
  • Если запрессовывается шаровая опора и посадочное гнездо люфтит, то в него запрессовывают футорку. Футорка — это втулка или гайка, которая кроме внутренней резьбы имеет и внешнюю, для резьбового соединения большего диаметра. Эту футорку можно купить, или заказать выточку у токаря, он же рассверливает посадочное гнездо на больший диаметр.
  • Верхняя опора обычно прикручивается через палец наконечника тяги верхнего штока.
  • Рулевые тяги и наконечники нужно менять.

3. Трещина поворотного кулака.

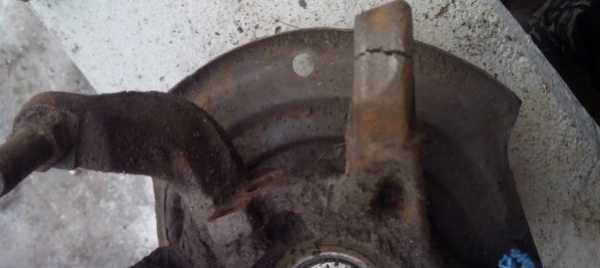

Трещина поворотного кулака.

Признаки: вы увидите трещину на поворотном кулаке, если трещина глубокая, то поворотный кулак ломается и может отвалиться колесо.

Как отремонтировать: Поворотный кулак изготавливают из стали или чугуна. Некоторые автомеханики предлагают услугу сварки треснувшего кулака. Если кулак чугунный, сварка не поможет.

Учитывая, что именно на этот элемент приходится огромная нагрузка во время вождения — сварочные работы по нему могут быть крайне ненадежным решением. Мы рекомендуем не рисковать собственной безопасностью и отправиться на специализированное СТО, где вашему автомобилю заменят поворотный кулак.

steering.com.ua

Поворотный кулак: устройство, неисправности, замена

В целом можно отметить, что данная деталь является одной из самых важных в системе подвески любого автомобиля. Поворотный кулак крепится к подвеске с помощью «шаровых», благодаря чему у колес появляется возможность поворачиваться. Не стоит думать, что это обособленная деталь, нет, к ней также крепится тормозная система, ступицы, рулевые наконечники и, в конце концов, стойка (амортизатор).

Одно из главных предназначений этой детали – это возможность выдерживать нагрузки и создавать условия, для поворота колеса. Все удары, которые приходятся на колеса, она должна выдерживать.

Поворотные кулаки синего цвета и справа цапфа.

Производят их зачастую из прочной легированной стали или чугуна, в зависимости от моделей и производителей. Марку металла, как правило, выбирают 30-40Х. Помните, что при производстве важно выдерживать точные геометрические показатели, в противном случае, деталь окажется попросту непригодной для эксплуатации. Также еще на момент производства, в «кулаке» делаются специальные пазы (выпилы), под подшипники ступицы.

Не забывайте, что в процессе эксплуатации, негативному влиянию поддается не только сам механизм из-за воздействий подвески в общем, но и цапфа. Цапфа в зависимости от того, где она располагается, называется по-разному. В общем, вы должны знать, что эта некая деталь вала, на которой размещается подшипник ступицы. Так вот, когда она изнашивается, приходит конец подшипнику, и поворотный кулак начинает испытывать перегрузки, возникает излишнее трение, появляются трещины и тому подобное. Обращайте на это пристальное внимание, ведь может серьезно осложниться управление.

Как крепится поворотный кулак понятно, используют для этого верхний и нижний рычаг, через шаровые опоры.

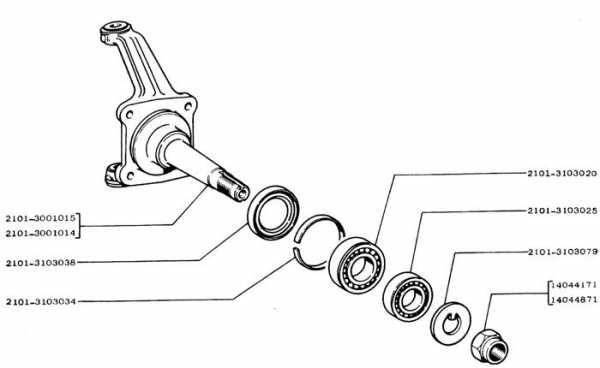

Схема

Устройство и разновидности

Следует помнить, что, несмотря на принятый за стандарт поворотный кулак, так называемый – «прямой крест», размеры у всех разные. Поэтому выбирая деталь, особое внимание продавцов уделяйте именно модели вашего автомобиля. В некоторых случаях, важен будет даже год производства. Ведь отклонение на несколько сантиметров, не позволит подвески справляться с задачей. К примеру, «не станут» шаровые, не хватит «угла» для тяги и тому подобное.

Устройство

Кроме того, разная модификация «кулаков», может не подойти даже на одну и ту же машину. Для примера, до рестайлинга на автомобиль не ставили датчик вращения колеса, а после рестайлинга, такой элемент появился, и для него сделали отдельное «ухо». В итоге, прежние «кулаки» не подходят на современные модификации, несмотря на в целом тот же размер и формат детали.

Ресурс

Сложно достоверно сказать, сколько «пробегает», даже в условиях плохих дорог, все достаточно индивидуально. Зависит от манеры вождения, качества изначального сплава и тому подобное. В принципе, производители машин, считают этот узел «долгосрочным», то есть таким, который может прослужить большее количество времени, чем остальные комплектующие подвески.

Зачастую, срок эксплуатации измеряется десятками тысяч километров, кто-то умудряется сохранить узел и до 200 000 км.

Трещина на поворотном кулаке

Неисправности и возможные симптомы

Обратите внимание, если стали появляться следующие симптомы и неисправности:

• Автомобиль начало «тянуть» по разные стороны, проблема не решается даже после проверки развала.

• Заметили, что колеса стали выворачиваться на меньший угол, скорей всего виной именно «кулак», ну или шаровая опора.

• К частым неисправностям можно отнести, «отрыв» колеса. Происходит это из-за слома резьбы на оси узла или облома «пальца» шаровой, что также не редкость.

• Не редко, происходит износ поверхностей осей, в тех местах, куда «заложены» подшипники. Причина кроется в неправильном расположении подшипника или же не дотянутых гайках колес. Если колесо не затянуть, на ось будет передаваться неравномерное воздействие, что спустя некоторое время, приведет к перекосу подшипников и соответственно, она начнет стираться, появится люфт.

Возникают такие ситуации, когда узел в принципе целый, поверхности оси без нарушений, но выявили небольшую трещину. Кто-то посоветует её заварить, но, по правилам безопасности, такие методы запрещены. Не забывайте, что в большинстве случаев, детали делаются из чугуна, а у него при воздействии сварки, нарушается плотность. В итоге, она может попросту лопнуть при движении.

Трещина на кулаке

Как снять поворотный кулак?

Первоначально могло показаться, что конструкция достаточно сложная, но на самом деле демонтаж такого элемента ничего сложного не представляет. Что от вас требуется:

1. Сначала снимаем колесо.

Сняли колесо

2. Откручиваем суппорта тормозов.

3. Откручиваем стойку амортизатора.

4. Снимаем рулевой наконечник (это делать лучше специальным съемником).

5. Снимаем полуось со шлицов спупицы.

Снимаем тормозной диск. Фотографии на примере Шевроле Лачетти. Drive2.ru

Незабываем высвободить датчик вращения колеса, естественно, если на вашем автомобиле такой имеется, он крепится непосредственно на «кулак».

6. Далее снимаем «кулак» в сборе с шаровой опоры нижнего рычага. Достаточно ослабить крепление «хомута» зубилом или отверткой и деталь легко снимется, без необходимости «молотить» по ней молотком.

Открутили кулак со стойки

7. В итоге, осталась ступица, тормозной диск и сам кулак. Теперь выкручиваем контргайку ступицы, предварительно разжав шлицы. Вынимаем подшипник, в специальные отверстия вкручиваем болты крепления колес и закручиваем их до упора. После чего, небольшими ударами, выбиваем ступицу и освобождаем «кулак».

Сняли кулак

Для установки детали обратно, проделываем обратные действия.

avtoexperts.ru

Поворотный кулак описание виды цена замена ремонт дефекты фото видео.



Кулак поворотный предназначен для смены направления движения автомобиля путем усиления давления на рулевые рычаги, что обеспечивает изменение угла колес. Эта часть транспортного средства является одной из наиболее значимых. Поворотный кулак (УАЗ, Volkswagen, BMW — не важно) является основанием для ступицы и крепится к другим деталям за счет шаровых опор. Обычно выделяют два типа деталей: со ступицей и со шпинделем

Виды поворотного кулака

Поворотные кулаки бывают самых разных форм и размеров. Их конструкции различаются с учетом всех видов приложений и типов подвески. Они делятся на два основных типа. Один – со ступицей, другой вид – со шпинделем.

Лучший тип поворотного кулака – тот, который идеально совместим с вашим автомобилем.

Если необходимо провести замену поворотного кулака, то надо знать точную марку вашего автомобиля, модель, и год выпуска.

Распространенной конструкцией поворотного кулака почти для всех автомобилей является «прямой крест». Они выглядят одинаково, но различаются по размеру. Поворотные кулаки изготавливаются из стали. Это самый распространенный материал, используемый в производстве поворотного кулака. Автомобильный поворотный кулак передает все силы от колеса к шасси транспортного средства, поэтому должен быть сильным. В гоночных автомобилях он должен быть и легким. Это касается всех компонентов гоночного автомобиля, но для кулака это особенно важно, так как он является частью неподрессоренных масс автомобиля. Меньший вес ниже подвески улучшает амортизацию, повышение управляемости и снижении времени круга.

Современные дизайнеры сталкиваются с непростой задачей поиска оптимального баланса между жесткостью и весом. Благодаря новым технологиям производства материал, из которого изготавливаются поворотные кулаки для транспортных средств, обновляется и совершенствуется.

Дефекты на поворотном кулаке могут быть следующего плана:

1. Поломка, либо трещина.

2. Усиленный износ в области отверстия на шкворень.

3. Нарушение в области резьбы.

При такого рода дефектах поворотному кулаку необходимо восстановление. По всем технологическим основным процессам в ремонте наиболее частыми дефектами являются следующие показатели:

1. Обильный износ в отверстии в области шкворня.



2. Нарушение в области резьбы.

Когда втулки подверглись износу, для их восстановления необходима выпрессовка, которая осуществляется на гидравлическом специальном прессе. Ее достают, а затем запрессовывают таким же способом новые втулки. После того, как новая втулка станет на свое место, ее прошивают специальным шариком до такого показателя, как d = 49,3 0,50 миллиметров. Ну а затем уже ее развертывают на свой проход с показателем в d=50 миллиметров. Затем такие детали втулки, как “фаски”, начинают зенковать под размер 1450. Поврежденная резьба, находящаяся на поворотном кулаке, протачивается на токарном станке, а затем наплавляется до показателя d=4 миллиметра. Потом наплавленная шейка протачивается до d=39 миллиметров, протачивается канавка, которая по ширине должна составлять 3 миллиметра, и только потом уже нарезается сама резьба.

Функции

Поворотный кулак любого транспортного средства – это очень важный узел. Благодаря ему осуществляется поворот колес. Поворотный кулак используется как точка соединения между поперечной рулевой тягой и колесами. Поворотные кулаки также подключают нижние и верхние шаровые шарниры в автомобиле. Дисковые тормозные системы используют поворотные кулаки, как тормозные суппорта крепления.

Высокие скорости оказывают огромное давление на сборку рулевого управления и шасси. Поворотный кулак помогает водителю сохранить контроль над автомобилем.

Стоимость поворотного кулака

Как уже упоминалось, поворотный кулак является одной из долгосрочных частей автомобиля. Поэтому если вам нужно заменить поворотный кулак, подготовьте, по крайней мере, $ 40 за отдельную часть. Лучшее предложение колеблется в диапазоне от $ 120 — $ 250, а иногда может достигать и 500 долларов. Вы также можете найти пару, если вам необходимо заменить оба поворотных кулака в вашем автомобиле. Данные цены гарантируют потребителю только лучшее качество, поэтому приобретайте этот товар только у известных и надежных брендов.

Замена и ремонт

Несмотря на кажущуюся сложность, замена такой детали, как кулак поворотный, не представляет особой сложности. Первым делом следует поставить транспортное средство на ручник, затем под задние колеса подставить противооткатки и приподнять переднюю часть машины домкратом. Дальше технологический процесс осуществляется по такому плану: Снять диск тормозов. Выкрутить крепление цапфы.

Снять ее в сборе с муфтой отключения колеса, щитом тормозного диска и ступицей. Извлечь полуось. Отделить наконечник рулевой тяги от самого поворотного кулака. Вывернуть болты, крепящие шаровую опору к фланцу кожуха полуоси. Снять упор ограничителя колес. Поддев монтажкой, выпрессовать хвостовик шаровой опоры из кожуха полуоси. Для этого применяют съемник для шаровых шарниров. Аккуратно снять искомую деталь, в нашем случае кулак поворотный.

Посла замены кулака действия следует выполнить в обратном порядке, не забыв поставить на место ограничитель поворота. Для ремонта поворотный кулак следует зажать в тиски и разобрать его, вывернув болты крепления манжеты, болт-ограничитель с контргайкой. Далее снимается обойма манжеты и войлочный уплотнитель. В конце извлекается сальник шаровой опоры

Самое сложное позади, остается то, что требует внимания. Аккуратно извлекается шаровая опора. Примерно так происходит ремонт и замена поворотного кулака

ПОХОЖИЕ СТАТЬИ:

  • Volkswagen c coupe gte: обзор,описание,фото,видео,комплектация.
  • Volkswagen Amarok 2017 года фото видео обзор описание комплектация.
  • Бмв е39: обзор,описание,фото,видео,комплектация,характеристики
  • Бмв е90: описание,обзор,фото,видео,комплектация,характеристики.
  • Ауди a3 8l технические характеристики описание обзор фото видео комплектация
  • 2016 Германия: наиболее часто украденные бренды и модели автомобилей
  • Фольксваген каравелла Т6 2016 комплектации и цены обзор описание характеристики фото видео.
  • Является ли Volkswagen Golf-е лучшим электрическим автомобилем.
  • Технические данные и операционный Volkswagen Lupo (1998-2005r).
  • Какая охлаждающая жидкость лучше всего подходит для немецкого автомобиля?
  • 2017 (полугодие) Европа: самые продаваемые автомобили и бренды
  • Mercedes-benz viano: обзор,описание,фото,видео,комплектация,характеристики
  • Статистика продаж новых автомобилей в 2017 году в Германии.
  • Volkswagen corrado: обзор,описание,модификации,технические характеристики,фото,видео.
  • Фольксваген Крафтер 2017 обзор описание фото видео характеристики комплектация.

seite1.ru

Что такое кулак в автомобиле — поворотная цапфа

Sato80 ›
Блог ›
Поворотный кулак и его применение.

Продолжаем тему подвески…

Подвеска автомобиля относится к системе связи, которая облегчает управляемость автомобиля. Поворотный кулак является ключевой частью этой системы. Он установлен на передней подвеске и является основанием для ступицы, на которую монтируется колесо.

Обзор

Ключевые компоненты подвески позволяет вашему автомобилю с легкостью поворачивать налево и направо. Они поддерживают стабильность колес, шин и других частей подвески. Одним из важных компонентов является поворотный кулак. Поворотный кулак является автомобильной частью, которая содержит ступицы колеса или шпинделя и прикрепляется к компонентам подвески. Колеса и шины крепятся к концентратору или к поворотному кулаку. Поворотный кулак может крепиться к верхнему и нижнему рычагу подвески.

Рулевое колесо соединено с подвеской и колесами через поворотный кулак, ножка которого соединяет руль с остальной частью машины, что позволяет водителю направлять транспортное средство. При помощи шаровых опор поворотное крепление и рулевая втулка крепится к поворотному кулаку. Когда водитель поворачивает колесо, движение передается вниз по рулевому валу на рулевой механизм.

Виды поворотного кулака

Поворотные кулаки бывают самых разных форм и размеров. Их конструкции различаются с учетом всех видов приложений и типов подвески. Они делятся на два основных типа. Один – со ступицей, другой вид – со шпинделем.

Лучший тип поворотного кулака – тот, который идеально совместим с вашим автомобилем.

Если необходимо провести замену поворотного кулака, то надо знать точную марку вашего автомобиля, модель, и год выпуска.

Распространенной конструкцией поворотного кулака почти для всех автомобилей является «прямой крест». Они выглядят одинаково, но различаются по размеру. Поворотные кулаки изготавливаются из стали. Это самый распространенный материал, используемый в производстве поворотного кулака. Автомобильный поворотный кулак передает все силы от колеса к шасси транспортного средства, поэтому должен быть сильным. В гоночных автомобилях он должен быть и легким. Это касается всех компонентов гоночного автомобиля, но для кулака это особенно важно, так как он является частью неподрессоренных масс автомобиля. Меньший вес ниже подвески улучшает амортизацию, повышение управляемости и снижении времени круга.

Современные дизайнеры сталкиваются с непростой задачей поиска оптимального баланса между жесткостью и весом. Благодаря новым технологиям производства материал, из которого изготавливаются поворотные кулаки для транспортных средств, обновляется и совершенствуется.

Функции

Поворотный кулак любого транспортного средства – это очень важный узел. Благодаря ему осуществляется поворот колес. Поворотный кулак используется как точка соединения между поперечной рулевой тягой и колесами. Поворотные кулаки также подключают нижние и верхние шаровые шарниры в автомобиле. Дисковые тормозные системы используют поворотные кулаки, как тормозные суппорта крепления.

Высокие скорости оказывают огромное давление на сборку рулевого управления и шасси. Поворотный кулак помогает водителю сохранить контроль над автомобилем.

Повреждение

Поворотные кулаки обладают длительным сроком службы и, как правило, более долговечны, чем другие автомобильные части, к которым они прикреплены. Повреждения поворотного кулака могут возникнуть во время аварийного столкновения авто. Замененный поворотный кулак должен быть идеально совместимым с другими частями. Неправильно подобранный размер может в последующей эксплуатации создавать ряд проблем.

Замену поворотного кулака можно провести самостоятельно при наличии необходимых инструментов, в противном случае следует обратиться к специалистам станции техобслуживания.

Стоимость поворотного кулака

Как уже упоминалось, поворотный кулак является одной из долгосрочных частей автомобиля. Поэтому если вам нужно заменить поворотный кулак, подготовьте, по крайней мере, $ 40 за отдельную часть. Лучшее предложение колеблется в диапазоне от $ 120 — $ 250, а иногда может достигать и 500 долларов. Вы также можете найти пару, если вам необходимо заменить оба поворотных кулака в вашем автомобиле. Данные цены гарантируют потребителю только лучшее качество, поэтому приобретайте этот товар только у известных и надежных брендов.

Источник: https://www.drive2.ru/b/1764412/

Устройство поворотной цапфы

Что же такое цапфа в машинах с полным приводом и чем она отличатся от обычной? Данная деталь, имеет несколько конструктивных особенностей по сравнению с обычной цапфой. В полноприводном автомобиле она состоит из двух частей: шаровая опора и собственно сама деталь. Шаровая опора перекрывает собой внутреннюю полость, мусор не попадает внутрь, при этом делает возможным поворот. Сама поворотная цапфа играет роль связующего звена, между ступицей и шаровой опорой. Некоторые машины оснащены системой накачки колес, в них используются специализированные цапфы, оснащённые отверстием, по которому, осуществляется подкачка.

У детали такого вида характерная резьбовая часть, посадочная поверхность под подшипник, втулка под сальник, втулка вилки наружной полуоси и, конечно, опорная шайба. Функции: Резьбовая часть обеспечивает нужный натяг во время регулировки подшипников ступицы, удерживает колесо на положенном ему месте. Мастер нарезает резьбу с шагом в два миллиметра, чтобы поверхность выполнила положенные ей функции. Посадочная поверхность под подшипники обеспечивает натяг нужный для установки подшипников, защищает его от проскальзывания в будущем и держит под контролем люфт в самой ступице.

Специальная втулка под сальник сэкономит хозяину автомобиля некоторое количество денежных средств. Без этой части придётся делать дополнительную наплавку на рабочую поверхность, а потом ещё обтачивать и шлифовать, а так замена старой втулки на новую спасёт положение. Втулка вилки наружной полуоси выполняет такие же функции. Единственное отличие заключается в том, что к этой детали предъявляются более высокие требования. Это делается для того, чтобы сделать зазор в паре трения минимальным. Опорная шайба исключает возможные утечки воздуха, уплотняя шаровую и цапфу. Она играет не такую важную роль, как другие детали, так что к ней в основном предъявляются требования повышенной износоустойчивости во время продолжительной работы.

Источник: http://seite1.ru/zapchasti/capfa-ustrojstvo-foto-video-znachenie/.html

Состав стали цапфы

Когда делается новая цапфа поворотного кулака, то очень большое внимание уделяют размеру и качеству обработки. Мастера используют литьё при изготовлении запчасти и применяют сталь 35ХГСА.

В состав такой стали входят:

  1. Углерод содержится в металле для получения стали, именно в сплаве с ним железо становится сталью и получает положенные ей свойства во время термической обработки.
  2. Сера с фосфором играют роль вредных примесей, которые остаются в металле. Из-за них материал твердеет и во время обработки образуются горячие трещины. Примеси снижают вязкость в твёрдом состоянии и делают металл хрупким при минусовых температурах. Поэтому содержание серы и фосфора строго ограничено.
  3. Кремний и марганец литейщик добавляет в жидкий металл. Примеси играют роль раскислителей во время выплавки. Эти примеси полезны и остаются в стали, так происходит частичное удаление серы.

С другой стороны, цапфа ступицы колеса может быть изготовлена из легированной или углеродистой стали это повысило бы безопасность и ощутимо увеличило срок службы детали. Но так не делается, потому что при изготовлении материал проходит многоступенчатую термообработку. Таким образом, даже сталь 35 ХГСА получает хорошую твёрдость и прочность, и при этом стоит намного меньше легированной или углеродистой.

Источник: https://automorum.ru/sistemy-avtomobilya/rulevoe-upravlenie/chto-takoe-capfa.html

Цапфа — устройство и неисправности

Это вал, ось или же часть от него, где размещаются подшипники (опоры). Как правило, такой узел представлен с осью и площадкой для крепления к «барабану» или «кулаку». Есть литые цапфы-кулаки, прекрасный пример БМВ Е39 и другие из семейства.

Существует разновидность цапф, как направляющих втулок для шрусов, как правило, устанавливают в «кулаки» передне (ВАЗ 2108-15) и задне приводных авто.

Цапфа на Уаз Патриот

Как понимаете, она может быть, как передней, так и задней, отличия в конфигурациях. Задние цапфы в переднеприводных автомобилях, имеют площадку крепления к «барабану». В большей части современных авто, спереди их делают литыми с кулаком, естественно это модели с задним приводом, но, есть и переднеприводные, тогда речь не о самой цапфе, а только, о её направляющей (втулке), роль самой цапфы в таких случаях, выполняет шрус, полуось. Подробней можете рассмотреть на картинке.

Ступица (кулак цапфа) BMW 5-Series E39

В общем, запомните, у большинства авто с передним приводом, цапфами оснащаются задние колеса. Модели с задним приводом, имеют конфигурацию сзади через шрусы (модели БМВ), но с втулками цапфы, спереди классическая повортная цапфа. В полноприводных авто, как НИВА и УАЗ, на цапфу подшипники устанавливаются, как снаружи, так и внутри.

Усиленная цапфа на Уаз Патриот

Устройство цапфы

Устройство и конфигурации детали, могут отличаться, причины этого разобрали выше. У некоторых автомобилей, например, где из опций представлена автоматическая подкачка шин, строение оси другое, причем, независимо от привода. В таких случаях, в полостях между втулкой и вращающейся полуосью, шрусом, создается закрытое пространство, отделенное сальниками, для предотвращения утечки воздуха. Далее, по специальным трубопроводам воздух подается в шину.

В зависимости от того, на какую часть вала припадает больше давления и соответственно ставится подшипник, меняется и название. К примеру, если посередине – это «шейка», если на конце, то шип или «пята» цапфы.

Ресурс и неисправности

Как правило, точных «пробегов» для детали нет, все довольно индивидуально. В среднем автомобили могут «пройти» 100 000 и 200 000 км, не испытывая проблем. Все внимание здесь нужно направлять на своевременную замену подшипников ступицы. Именно из-за не своевременной замены таких важных элементов и происходит износ цапфы, банальная выработка металла, которая приводит к возникновению люфта.

Вполне вероятно, что может заклинить подшипник, отчего пойдет неравномерная выработка цапфы, после чего необходима наплавка металла и поиски хорошего токаря, либо покупка новой детали.

Как уже поняли, основные неисправности – это появление дефектов на оси из-за подшипников и срезание резьбы, из-за чрезмерного воздействия на гайку фиксирующую ступицу. Проблемы могут быть вызваны попаданием колес в глубокие выбоины и ямы.

Срезало резьбу на цапфе поворотного кулака УАЗ 3303

Признаки неисправностей и как заменить?

Определим, какие симптомы могут встречаться с такой деталью:

1. Появившийся люфт ступицы.

2. Доносящийся стук во время поворота руля.

3. Стуки даже во время езды по прямой дороге, с небольшими ямками.

Провести диагностику элемента, без разбора всего узла практически не возможно. Придется снимать колеса, раскручивать ступицу, снимать тормозной узел, датчики. Это касается осей цапфы, если речь идет о втулке, то на некоторых моделях, можно обойтись визуальным осмотром. Как правило, после высвобождения «гранаты» и ступицы из посадочного места, видно, изношена ли направляющая или нет.

Как снять деталь:

• Первым делом, ставим автомобиль на ровную площадку и снимаем колесо.

• Откручиваем суппорта, снимаем мешающиеся датчики.

Замена цапфы заднего колеса на примере Лада Калина. Фото — Drive2.ru

• Развальцовываем «шейку», закрывающую стопорную гайку ступицы и откручиваем последнюю.

Кстати, нужно снять тормозной диск, он явно будет мешать.

• Выкручиваем ступицу с помощью болтов крепящих колесо. Зачастую необходимо приложить несколько легких ударов молотком, чтобы дело пошло легче.

Уже сняли ступицу

• Далее открывается «голая» ось, подшипники скорей всего «съехали» вместе со ступицей.

Новая цапфа уже стоит. Спасибо владельцу за фото — drive2.ru/l/471077236779253988/

• Теперь все внимание на конструкцию цапфы, если она спереди расположена, то осмотрите её, возможно, она впрессована и составляет единое целое с поворотным кулаком. Если задались ремонтом задней цапфы, то в большинстве случаев, производители делают их съемными.

Сзади цапфы зачастую съемные с «барабана», они фиксируются на четырех болтах, поэтому трудностей быть не должно.

А вообще, информацию лучше изначально узнавать в интернете, потому что, если деталь не съемная, придется менять узел целиком. В крайнем случае, наплавлять металл, а после проводить заточку под нужную «геометрию». Последний вариант не рекомендуем, выгодней купить новый элемент и заменить узел полностью.

Источник: https://avtoexperts.ru/article/chto-takoe-tsapfa-ustrojstvo-i-neispravnosti/

7.3. Установка управляемых колес трактора

Наклон шкворня поворотной цапфы управляемых колес трактора

Наклон шкворня поворотной цапфы в продольной плоскости верхним концом назад под углом а (рис. 7.8,б). При этом продолжение
оси шкворня пересекает опорную поверхность немного впереди центра поверхности контакта шины с дорогой, образуя плечо п. Назначение угла а -сохранение прямолинейности движения трактора при высоких скоростях (обеспечение скоростной стабилизации управляемых колес). Это достигается тем, что при самопроизвольном повороте управляемых колес трактора (рис. 7.8,г) на него действует центробежная сила Рц , пропорциональная угловой скорости о)тр поворота трактора относительно центра О. Центробежная сила Рц вызывает действие боковых реакций почвы (дороги) R3 и Ry соответственно на задние и передние управляемые колеса трактора. Действие реакций Ry в центрах контакта шин с опорной поверхностью на плече п (рис. 7.8,б) создает стабилизирующий момент, стремящийся управляемые колеса повернуть в положение прямолинейного движения. У современных тракторов угол а = 1…5°. Ряд ведущих фирм мира увеличивает угол а до
10…12 град для увеличения угла поворота управляемых колес до 50…55о. Это позволяет уменьшить радиус поворота трактора.
Углы развала управляемых колес, поперечного и продольного наклона шкворня поворотной цапфы обеспечиваются конструкцией переднего моста и в условиях эксплуатации не регулируются. В процессе эксплуатации регулируют лишь сходимость управляемых колес путем изменения длины поперечных рулевых тяг.

Источник: https://sinref.ru/000_uchebniki/05300_traktora/007_ustroistvo_tractorov_sharipov_2007/114.htm

В.М. Кленников. Учебник шофера первого класса

ЧАСТЬ ПЕРВАЯ Устройство и техническое обслуживание автомобиля

Шасси

Глава 18. Ходовая часть

Установка шкворней поворотных цапф и передних колес

Под стабилизацией управляемых колес понимают возвращение их в нейтральное положение, если они были выведены из этого положения под влиянием случайной силы или при повороте рулевого колеса.
На средних и повышенных скоростях движения автомобиля стабилизация управляемых колес обеспечивается в основном за счет продольного наклона шкворней (наклона их верхней части назад) и боковой эластичности шин.
При продольном наклоне шкворня (угол т, рис. 111) точка 1 касания колеса с дорогой располагается позади точки 2, в которой продолжение оси шкворня пересекает дорогу. Поэтому при повороте автомобиля боковая реакция Укот центробежной силы Ри создает на плече b стабилизирующий момент, возвращающий колесо в нейтральное положение. Угол у составляет 1,0-2,5°; он нарушается при осадке рессор и искривлении передней оси.

Рис. 110. Схема пневматической системы трехосного автомобиля ЗИЛ-157 (а) и подвод воздуха к шине переднего колеса (б): 1-компрессор; 2-центральный кран управления давлением воздуха в шинах; 3-клапан ограничения падения давления воздуха; 4 и19-шланги;5-тормозная камера; 6-манометр; 7-регулятор давления; 8-воздушный баллон; 9-предохранительный клапан; 10-трубопроводы системы регулирования давления воздуха в шинах; 11-разобщительный кран; 12-соединительная головка; 13-тормозной кран прицепа; 14-сливной кран; 15-трубопроводы привода тормозов; 16-тормозной кран; 17-запорный кран; 18-головка подвода воздуха; 20- блок вентилей; 21-уплотнительное кольцо; 22-трубопровод; 23 и 24-каналы подвода воздуха к шине; 25-крышка ступицы колеса; 26-стальная втулка; 27-поворотная цапфа

Рис. 111. Схемы продольного наклона шкворня (а) и поворота автомобиля (б): 1-точка касания колеса с дорогой; 2-точка пересечения дороги продолжением оси шкворня; -угол продольного наклона шкворня; рц- центробежная сила; Ук- боковые реакции; b-плечо стабилизации

Чем лучше стабилизация управляемых колес, тем устойчивее прямолинейное движение автомобиля и тем меньшее напряжение внимания требуется от шофера при движении. Однако большой продольный наклон шкворня вызывает значительное повышение усилия на рулевом колесе, поэтому углы продольного наклона шкворней у легковых автомобилей делают небольшими.
Боковая эластичность шины вызывает смещение точки приложения боковой реакции, действующей на колесо, назад по отношению к оси колеса, т. е. способствует увеличению плеча Ъ. При этом создается такой же стабилизирующий момент, как и при продольном наклоне шкворня.
При невысоких скоростях движения автомобиля, когда боковые силы незначительны, стабилизация управляемых колес достигается поперечным наклоном шкворней. Такой наклон шкворня (угол Р, рис. 112, а) способствует возвращению повернутого колеса в нейтральное положение за счет происходящего при повороте подъема передней части автомобиля на небольшую высоту, зависящую от угла поворота колес.
Основное же назначение поперечного наклона шкворня состоит в уменьшении плеча с, а следовательно, и момента, необходимого для поворота колеса; уменьшается также действие Ударной нагрузки, возникающей при наезде колеса на неровность дороги. Угол р составляет 5-8е; он нарушается при изгибе оси или поперечины подвески (при независимой подвеске), погнутости стойки или рычага подвески.

Рис. 112. Схемы поперечного наклона шкворня (а) и развала колеса (б): 1-вертикаль; 2-ось шкворня; 3-плоскость вращения колеса; <*-угол развала колеса; Р-угол поперечного наклона шкворня; С-плечо поворота колеса

Рис. 113. Схождение передних колес: 1 и 2-боковые рулевые тяги; А-расстояние между шинами сзади, В-то же, спереди оси автомобиля

Развал колес (угол а, рис. 112,6) придает им вертикальное положение при движении автомобиля. Если бы колеса
были первоначально установлены вертикально (без развала), то при прогибе передней оси под нагрузкой и наличии зазоров во втулках шкворней и подшипниках ступиц они получили бы наклон внутрь. Угол а составляет 0-1,5°; он нарушается при недостаточной затяжке подшипников ступиц колес, изгибе передней оси, износе шкворней и втулок поворотных цапф.
Под действием сил сопротивления качению, возникающих при движении автомобиля, колеса стремятся разойтись в стороны и катиться по расходящимся дугам; при этом имело бы место боковое проскальзывание шин, так как управляемые колеса автомобиля связаны поперечной рулевой тягой. При схождении колес (рис. 113) этот недостаток устраняется, так как колеса катятся параллельно друг другу, поэтому облегчается поворот колес и уменьшается износ шин. Правильное схождение колес нарушается при износе шкворней, втулок поворотных цапф и шарнирных соединений рулевого привода, а также при изгибе рычагов поворотных цапф или рулевых тяг.
Схождение регулируют изменением длины поперечной рулевой тяги, имеющей на концах резьбу и наконечники. При этом следует замерить расстояния В и А между боковым: поверхностями шин спереди и сзади оси на высоте 200 мм от уровня пола (длина цепочек линейки для проверки схождения колес). Величина схождения (А минус В) при таком измерении может быть от 1,5 до 12 мм. Таким же образом замеряют развал колес — как разность расстояний между шинами вверху и внизу.

Рис. 114. Проверка развала колес (а) и угла продольного наклона шкворня (б): 1-отвес; 2 и 3-боковые выступы стойки подвески; 4-угольник; А и В- замеряемые расстояния

Таблица 17

В автомобилях, имеющих независимую подвеску передних колес, схождение регулируют раздельно для каждого колеса изменением длины боковых рулевых тяг / и 2. Кроме того, регулируют развал колес и угол продольного наклона шкворней.
У автомобиля М-21 <Волга> развал колес регулируют вращением нижней эксцентриковой втулки 8 (см. рис. 103), а продольный наклон шкворня — вращением верхней резьбовой втулки 5. Перед этими регулировками необходимо отрегулировать подшипники ступиц передних колес, проверить давление воздуха в шинах, полностью загрузить автомобиль и установить его на горизонтальную площадку, поставить колеса в положение движения по прямой.
Развал колеса можно проверить с помощью отвеса 1 (рис. 114, а). Зазор вверху должен быть 2-11 мм. Для проверки угла продольного наклона шкворней нужно снять колеса, подставить под нижние рычаги подвески подставки и, используя большой угольник 4 (рис. 114,6), установленный по уровню, и боковые выступы 2 и 3 стойки подвески, определить расстояния Л и Б. Разница между величинами А и Б не должна превышать 2,5 мм.
Данные по углам наклона шкворней и установке передних колес отечественных автомобилей приведены в табл. 17.

Правильное положение передних колес повышает устойчивость автомобиля, легкость управления и уменьшает утомляемость шофера, g следовательно, увеличивает скорость и безопасность движения. При правильной установке колес уменьшается износ шин и деталей переднего моста, достигается экономия топлива.

Читать предыдущую страницу Читать книгу сначала Читать следующую страницу

Советуем прочитать:

Промывка форсунок и инжектора

Коррозия автомобиля и ее предотвращение

Окраска и противокоррозионная обработка

Ремонт автомобилей ВАЗ после аварий

Технология сварочных работ

Устройство и эксплуатация троллейбуса

Устройство автомобиля Москвич, АЗЛК-2141, 21412

Изучайте автомобиль, все про автомобили Москвич, ЗИС, М-20 Победа

Электрооборудование бензиновых и дизельных двигателей

Устройство и конструкция автомобиля ВАЗ 2123 Шевроле Нива

Конструкция автомобилей ВАЗ 2106, и ремонт

Автомобили ВАЗ, характеристика, конструкция

Устройство автомобиля Волга, ГАЗ 24

Устройство автомобиля Москвич-412

Устройство автомобиля ВАЗ 2108, ВАЗ2109, Спутник

Устройство автомобиля ВАЗ 2121

Южно-Сахалинскть про автомобиль Нива 2121 более подробно, конструкция, ремонт, эксплуатация

Устройство автомобиля ВАЗ 2105

Автомобильные двигатели на катерах и лодках

Источник: http://www.matrixplus.ru/showwanscool-081.htm

Читайте также:

  • Цапфа

    Toyota Avensis Operate Dream › Бортжурнал › Замена цапфы задней подвески Появилась необходимость поменять шаровую…

  • Датчик вращения колеса

    Но как датчик определяет скорость колеса? На переднем колесе на ступице установлен датчик скорости над…

  • Катафоты на двери автомобиля

    Что такое катафот и зачем он нужен? Катафотами называют различные световозвращатели, которые отражают падающий свет…

  • Шиномонтаж поменять колеса

    Откручивание гаекМастер должен сорвать гайки. Если на станции нет гайковерта, а используется обычный ключ, то…

  • Бисер для балансировки колес

    Преимущества бисера перед классическими инструментамиЧто отличает балансировочный компаунд от классических средств балансировки колёс? Балансировку на…

avtokent74.ru

Поворотный кулак и его применение

Поворотный кулак и его применение

Подвеска автомобиля относится к системе связи, которая облегчает управляемость автомобиля. Поворотный кулак является ключевой частью этой системы. Он установлен на передней подвеске и является основанием для ступицы, на которую монтируется колесо.

Обзор

Ключевые компоненты подвески позволяет вашему автомобилю с легкостью поворачивать налево и направо. Они поддерживают стабильность колес, шин и других частей подвески. Одним из важных компонентов является поворотный кулак. Поворотный кулак является автомобильной частью, которая содержит ступицы колеса или шпинделя и прикрепляется к компонентам подвески. Колеса и шины крепятся к концентратору или к поворотному кулаку. Поворотный кулак может крепиться к верхнему и нижнему рычагу подвески.

Рулевое колесо соединено с подвеской и колесами через поворотный кулак, ножка которого соединяет руль с остальной частью машины, что позволяет водителю направлять транспортное средство. При помощи шаровых опор поворотное крепление и рулевая втулка крепится к поворотному кулаку. Когда водитель поворачивает колесо, движение передается вниз по рулевому валу на рулевой механизм.

Виды поворотного кулака

Поворотные кулаки бывают самых разных форм и размеров. Их конструкции различаются с учетом всех видов приложений и типов подвески. Они делятся на два основных типа. Один – со ступицей, другой вид – со шпинделем.

Лучший тип поворотного кулака – тот, который идеально совместим с вашим автомобилем.

Если необходимо провести замену поворотного кулака, то надо знать точную марку вашего автомобиля, модель, и год выпуска.

Распространенной конструкцией поворотного кулака почти для всех автомобилей является «прямой крест». Они выглядят одинаково, но различаются по размеру. Поворотные кулаки изготавливаются из стали. Это самый распространенный материал, используемый в производстве поворотного кулака. Автомобильный поворотный кулак передает все силы от колеса к шасси транспортного средства, поэтому должен быть сильным. В гоночных автомобилях он должен быть и легким. Это касается всех компонентов гоночного автомобиля, но для кулака это особенно важно, так как он является частью неподрессоренных масс автомобиля. Меньший вес ниже подвески улучшает амортизацию, повышение управляемости и снижении времени круга.

Современные дизайнеры сталкиваются с непростой задачей поиска оптимального баланса между жесткостью и весом. Благодаря новым технологиям производства материал, из которого изготавливаются поворотные кулаки для транспортных средств, обновляется и совершенствуется.

Функции

Поворотный кулак любого транспортного средства – это очень важный узел. Благодаря ему осуществляется поворот колес. Поворотный кулак используется как точка соединения между поперечной рулевой тягой и колесами. Поворотные кулаки также подключают нижние и верхние шаровые шарниры в автомобиле. Дисковые тормозные системы используют поворотные кулаки, как тормозные суппорта крепления.

Высокие скорости оказывают огромное давление на сборку рулевого управления и шасси. Поворотный кулак помогает водителю сохранить контроль над автомобилем.

Повреждение

Поворотные кулаки обладают длительным сроком службы и, как правило, более долговечны, чем другие автомобильные части, к которым они прикреплены. Повреждения поворотного кулака могут возникнуть во время аварийного столкновения авто. Замененный поворотный кулак должен быть идеально совместимым с другими частями. Неправильно подобранный размер может в последующей эксплуатации создавать ряд проблем.

Замену поворотного кулака можно провести самостоятельно при наличии необходимых инструментов, в противном случае следует обратиться к специалистам станции техобслуживания.

Стоимость поворотного кулака

Как уже упоминалось, поворотный кулак является одной из долгосрочных частей автомобиля. Поэтому если вам нужно заменить поворотный кулак, подготовьте, по крайней мере, $ 40 за отдельную часть. Лучшее предложение колеблется в диапазоне от $ 120 — $ 250, а иногда может достигать и 500 долларов. Вы также можете найти пару, если вам необходимо заменить оба поворотных кулака в вашем автомобиле. Данные цены гарантируют потребителю только лучшее качество, поэтому приобретайте этот товар только у известных и надежных брендов.

help4auto.com

Что такое поворотный кулак?



  Подвеска автомобиля относится к системе связи, которая облегчает управляемость автомобиля. Поворотный кулак - деталь подвески автомобиля (как передней, так и задней), являющаяся основанием для ступицы, на которую монтируется колесо.

  Ключевые компоненты подвески позволяет вашему автомобилю с легкостью поворачивать налево и направо. Они поддерживают стабильность колес, шин и других частей подвески. Одним из важных компонентов является поворотный кулак. Поворотный кулак является автомобильной частью, которая содержит ступицы колеса или шпинделя и прикрепляется к компонентам подвески. Поворотный кулак может крепиться к верхнему и нижнему рычагу подвески.

   Рулевое колесо соединено с подвеской и колесами через поворотный кулак, ножка которого соединяет руль с остальной частью машины, что позволяет водителю направлять транспортное средство.Поворотный кулак используется как точка соединения между поперечной рулевой тягой и колесами. Поворотные кулаки также подключают нижние и верхние шаровые шарниры в автомобиле. Дисковые тормозные системы используют поворотные кулаки, как тормозные суппорта крепления.

Автомобильный поворотный кулак передает все силы от колеса к шасси транспортного средства, поэтому должен быть сильным. В гоночных автомобилях он должен быть и легким. Это касается всех компонентов гоночного автомобиля, но для кулака это особенно важно, так как он является частью неподрессоренных масс автомобиля. Меньший вес ниже подвески улучшает амортизацию, повышение управляемости и снижении времени круга.

   Современные дизайнеры сталкиваются с непростой задачей поиска оптимального баланса между жесткостью и весом. Благодаря новым технологиям производства материал, из которого изготавливаются поворотные кулаки для транспортных средств, обновляется и совершенствуется.

 Высокие скорости оказывают огромное давление на сборку рулевого управления и шасси. Поворотный кулак помогает водителю сохранить контроль над автомобилем.

Купить поворотный кулак






www.tcavtomir.by

поворотный кулак - это... Что такое поворотный кулак?


поворотный кулак
steering knuckle

Большой англо-русский и русско-английский словарь. 2001.

  • поворотный круг отвала
  • поворотный ленточный отвалообразователь

Смотреть что такое "поворотный кулак" в других словарях:

  • Кулак (техника) — У этого термина существуют и другие значения, см. Кулак (значения). Кулак (в технической терминологии) приспособление для крепления двух или более основных частей какого либо механизма. Галерея Zastezki.jpg Застёжки для сборки мебели …   Википедия

  • Шкворень — Вид на передний мост со шкворневыми узлами на концах. «Форд» купе 1932 модельного года …   Википедия

  • Подвеска — Узел парной блокированной подвески с буферной пружиной танка М4А2 «Шерман» …   Википедия

  • Подвеска Макферсона — Подвеска макферсон на примере левого переднего колеса на заднеприводном автомобиле:      Детали кузова; …   Википедия

  • Макферсон (авто) — Подвеска макферсон на примере левого переднего колеса на заднеприводном автомобиле:      Детали кузова;      Нижний рычаг;      Стабилизатор поперечной устойчивости; …   Википедия

  • ИЖ-2126 4x4 — ИЖ 2126 060 полноприводная модификация Оды появилась как результат тюнинга обычной Оды. В далеком 1995 году ЗАО Норма Авто производит первую версию ИЖ 2126 060 4х4 на основе агрегатов 213 й Нивы с независимой задней подвеской. Двигатель… …   Википедия

  • Макферсон (подвеска) — У этого термина существуют и другие значения, см. Макферсон. Подвеска макферсон на примере левого переднего колеса на заднеприводном автомобиле …   Википедия

  • Иж-2126 4x4 — Иж 2126 060 (4x4) …   Википедия

  • Скорострельные орудия* — такие, которые позволяют в весьма короткий промежуток времени сделать много выстрелов, не требуя наводки для каждого выстрела из прицеленного уже первый раз орудия. Назначение их поражать цели: весьма подвижные, находящиеся в сфере поражения… …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

  • Скорострельные орудия — такие, которые позволяют в весьма короткий промежуток времени сделать много выстрелов, не требуя наводки для каждого выстрела из прицеленного уже первый раз орудия. Назначение их поражать цели: весьма подвижные, находящиеся в сфере поражения… …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

  • Т-70 — У этого термина существуют и другие значения, см. Т 70 (трактор) …   Википедия

dic.academic.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
