Замена кислородного датчика – диагностика и подключение лямбда-зонда
Как работает кислородный датчик автомобиля
Лямбда-зонд — это датчик, который установлен на выпускном тракте. Он отслеживает уровень кислорода в выхлопных газах с соблюдением экологических стандартов. Кроме того, от него напрямую зависит работа двигателя и его ресурс.
Зачем нужен датчик лямбда-зонд?
Блок управления получает от кислородного датчика информацию и корректирует с ее учетом рабочую смесь, добавляя или уменьшая топливо.
На дизельных автомобилях лямбда-зонд служит с той же целью — оптимизация рабочей смеси.
На состояние зонда влияет некачественное топливо или износ двигателя. Если двигатель изношен, то сгоревшее масло попадает в выпускной коллектор и тем самым уменьшает ресурс датчика. Корректность показаний зависит от степени его загрязненности. Также искажение может произойти из-за негерметичности выпускного тракта.
В современных авто используются уникальные устройства, но для решения задач подходит и универсальный лямбда-зонд. Его можно использовать при соблюдении правил установки. В комплекте с универсальным датчиком идут специальные коннекторы. Они ставятся на разъем, чтобы не нарушать целостность проводки.
Как проверить лямбда-зонд?
Диагностика лямбда-зонда начинается с чтения ошибок. Обращаем внимание на то, как звучит ошибка, и проводим дальнейшую проверку. Например, если диагностика показала обрыв цепи, изучаем проводку датчика. Если она исправна, то потребуется проверка самого автомобиля.
Распознать поломку поможет визуальный осмотр. Например, если на устройстве появились пятна сажи, это значит, что топливо чрезмерно сконцентрировано. Если заметны серые пятна — в бензине избыточное содержание свинца. Для проверки используется мультиметр, диагностика происходит в режиме замера сопротивления.
Обратите внимание: на состояние лямбда-зонда влияют другие элементы системы. Например, если произошла утечка технических жидкостей (масло, антифриз), то датчик будет выходить из строя до тех пор, пока вы не проведете ремонт поломки.
Замена лямбда-зонда
Замена нужна, если вы заметили один из следующих симптомов:
Индикатор Check Engine зажегся
При движении ощущаются рывки
Двигатель стал работать с меньшей мощностью
Расход топлива стал больше
Не пройден тест на качество выхлопа
Обычно датчик кислорода меняют по необходимости. Тем не менее, мы советуем производить манипуляцию через 160 000 километров пробега для планарных устройств, через 100 000 км — для датчиков с подогревом, через 80 000 км — для лямбда-зондов без подогрева.
Для замены кислородного датчика потребуется специальный инструмент.
Предварительно необходимо разогреть двигатель, чтобы не повредить резьбу. Но не переборщите, чтобы не допустить расширения коллектора.
С помощью отвертки отсоедините разъемы проводов. Затем задействуйте инструмент, чтобы открутить датчик и снять его. Если возникнут сложности, используйте смазку, но не позволяйте ей попасть на другие детали.
При установке нового датчика следите за тем, чтобы не было перекосов, чтобы крепление было затянуто достаточно сильно. Подключите разъемы и поставьте защиту, а затем проверьте, работает ли автомобиль на разных режимах. Если на приборной панели не сообщается об ошибках, процедура завершена.
Помните, что неисправность датчика приводит к большему расходу топлива. Кроме того, поломка негативно влияет на ресурс двигателя. Так что следите за индикаторами, чтобы не увеличивать стоимость ремонта, который рано или поздно придется сделать.
Посмотреть видео о замене датчика
com/embed/OYFNMvBpHUU” title=”YouTube video player” frameborder=”0″ allowfullscreen=””>Заменить лямбда-зонд в ЕвроАвто по адресам.
Записаться на замену лябда-зонда
Узнать стоимость описанных работ для своего авто, подобрать запчасти и записаться в автосервис
Как проверить и заменить лямбда-зонд?
Лямбда-зонд или датчик кислорода — один из важнейших элементов системы выпуска отработавших газов автомобиля. Он проверяет, чтобы в топливной смеси было нужное количество кислорода для эффективного и не наносящего вред окружающей среде сгорания топлива. В этом посте мы вкратце расскажем, что такое лямбда-зонд, как он работает, когда его нужно проверять и как его заменить.
Лямбда-зонд расположен внутри выпускного коллектора рядом с двигателем. В автомобилях с системой бортовой самодиагностики EOBD II (европейские автомобили после 2001 г.) в каждом каталитическом нейтрализаторе есть еще один датчик, который проверяет эффективность работы каталитического нейтрализатора. Этот датчик измеряет процент несгоревшего кислорода, проверяя, чтобы его не было слишком много (слишком бедная воздушно-топливная смесь) или слишком мало (слишком богатая воздушно-топливная смесь). Результаты передаются в электронный блок управления двигателем (ECU), который регулирует количество топлива, подаваемого в двигатель, чтобы обеспечить оптимальное соотношение всех компонентов воздушно-топливной смеси. Соотношение компонентов постоянно изменяется в зависимости от различных факторов, включая нагрузки на двигатель (например, при подъеме), ускорение, температуру двигателя и длительность прогрева.
На рынке встречаются лямбда-зонды трех типов. Самые ранние по технологии и самые распространенные — лямбда-зонды на основе оксида циркония. Датчики этого типа есть в разных конфигурациях (с одним, двумя, тремя и четырьмя проводами). Это зависит от того, есть ли в датчике предварительный нагрев или нет. Второй тип — это лямбда-зонды на основе оксида титана. Они тоже бывают четырех видов (см. на рисунке). Датчики этого типа легко отличить, поскольку диаметр резьбы у них меньше, чем у датчиков на основе оксида циркония (визуально у таких датчиков есть желтый и красный провода). И, наконец, третий тип — это так называемый широкополосный лямбда-зонд, который также имеет название «датчик с 5 проводами». Это самый технологически новый и самый точный датчик. Широкополосный лямбда-зонд чаще других используется в новых автомобилях, оснащенных двумя лямбда-зондами в каталитическом нейтрализаторе.
Как работает лямбда-зонд?
Лямбда-зонд используется для регулировки воздушно-топливной смеси. Блок управления двигателем получает данные от датчика и определяет необходимое количество топлива. Это означает, что воздушно-топливная смесь постоянно колеблется между бедной и богатой, позволяя каталитическому нейтрализатору работать максимально эффективно, одновременно обеспечивая сбалансированность воздушно-топливной смеси и уменьшая вредные выбросы.
Если блок управления двигателем не получает данные от датчика, например, когда двигатель только что запустился или датчик неисправен, то блок управления двигателем использует постоянную богатую смесь, что увеличивает расход топлива и токсичность выбросов. Если лямбда-зонд или электропроводка неисправны или изношены, автомобиль будет постоянно работать на богатой смеси, что увеличит расход топлива и подвергнет возможной неисправности другие элементы системы снижения токсичности выбросов, такие как каталитические нейтрализаторы.
Когда нужно проверять лямбда-зонды?
Как правило, лямбда-зонд служит долго, но может также выйти из строя. Если вы заметили один из следующих признаков, разумно будет проверить лямбда-зонд:
- Неравномерность холостого хода
- Жесткий звук работы двигателя
- Высокий расход топлива и низкая эффективность
- Высокая токсичность выбросов
- Черный дым и сажа вокруг выхлопной трубы
- Неисправность лямбда-зонда может иметь различные причины, в том числе:
- Использование герметизирующей пасты с силиконом на элементах выпускной системы перед лямбда-зондами
- Загрязненное топливо или присадки, содержащие свинец
- Двигатель начал сжигать масло, от чего на датчике появляются отложения сажи
- Внешнее загрязнение, например, соль с дорожного покрытия, материалы антикоррозионной защиты или химические вещества
- Срок службы датчика закончился
Как проверить лямбда-зонд на основе оксида циркония
Для этого проверьте напряжение на сигнальном проводе (обычно черного цвета). Как правило, когда двигатель прогрет и работает нормально, измерения должны показывать значение в диапазоне от 0,1 до 0,9 В примерно два раза в секунду при 2000 об/мин.
Если лямбда-зонд с нагревом (три или четыре провода), измерьте сопротивление цепи нагрева датчика при помощи омметра. Цепь нагрева датчика — это два провода одного цвета, обычно белого или черного. Рекомендуется всегда сверяться со схемой электрооборудования автомобиля и проводить измерения при нормальной рабочей температуре двигателя.
Как проверить лямбда-зонд на основе оксида титана (легко определить, поскольку диаметр резьбы меньше, чем у датчика на основе оксида циркония, и всегда присутствует желтый и красный провода)
Измеренное напряжение на сигнальном проводе аналогично напряжению датчика на основе оксида циркония. Низкое напряжение соответствует бедной смеси, а высокое напряжение (около 1 В) соответствует богатой смеси. В некоторых блоках управления двигателем измерения проводятся другим способом, в зависимости от их конструкции.
Как диагностировать широкополосный лямбда-зонд
Для диагностики широкополосного лямбда-зонда вам понадобится сканер или осциллограф.
Как снять и заменить лямбда-зонд
Используйте специальный ключ для облегчения демонтажа лямбда-зонда. Проверьте правильность подбора по каталогу. Похожие элементы могут иметь другое время отклика, т. е. они не одинаковы. Нанесите смазку вокруг резьбы нового датчика, чтобы его легко было установить сейчас и демонтировать позднее. Датчик можно вкрутить на место рукой и затянуть специальным ключом с необходимым усилием, указанным в руководстве по обслуживанию автомобиля.
Смотрите больше с Garage Gurus
Узнайте больше об этой процедуре: специалист Garage Gurus покажет вам точно, как проверить, снять и установить лямбда-зонд.
Как проверить и заменить лямбда-зонд
Лямбда-зонд или кислородный датчик — это жизненно важный элемент системы выхлопа вашего автомобиля, обеспечивающий наличие в топливной смеси необходимого количества кислорода для эффективного и экологически безопасного сгорания. В этом сообщении блога мы кратко рассмотрим, что такое лямбда-зонд, как он работает, когда его следует проверять и как его заменить.
Лямбда-зонд расположен внутри выпускного коллектора рядом с двигателем, в автомобилях с ОБД. В случае EOBD II (европейские автомобили после 2001 г.) также имеется второй датчик после каждого каталитического нейтрализатора с целью измерения производительности каталитического нейтрализатора. Датчик измеряет процентное содержание молекулярного кислорода O2 в выхлопных газах , чтобы определить, слишком ли много (слишком бедная смесь) или слишком мало (слишком богатая смесь). Результаты отправляются в электронный блок управления двигателем (ЭБУ), чтобы можно было отрегулировать количество топлива, поступающего в двигатель, для получения оптимальной смеси. Это постоянно меняется в зависимости от ряда факторов, включая нагрузку на двигатель (например, подъемы), ускорение, температуру двигателя и период прогрева.
На рынке существует три типа лямбда-зондов, самыми старыми и наиболее распространенными на рынке являются лямбда-зонды на основе оксида циркония. Этот тип существует в различной конфигурации (один, два, три или четыре провода), в зависимости от того, предварительно прогрет датчик или нет. Второй тип — лямбда-зонд на основе оксида титана, также доступный в четырех различных типах (см. рисунок), этот тип легко идентифицировать, поскольку диаметр угрозы меньше, чем у оксида циркония (в качестве визуальной подсказки эти датчики имеют желтый цвет). и красные провода). Наконец, третий тип — это так называемый широкополосный лямбда-зонд, также называемый «5-проводным датчиком», который является новейшим и более точным. Широкополосный лямбда-зонд является наиболее распространенным в новых автомобилях, оснащенных двумя лямбда-зондами на каталитический нейтрализатор.
Как работает лямбда-зонд?
Лямбда-зонд используется для регулирования состава топливной смеси, при этом ЭБУ реагирует на показания датчика для определения необходимого количества топлива. Это означает, что топливная смесь будет постоянно колебаться между обогащенной и обедненной, что позволяет каталитическому нейтрализатору работать с максимальной эффективностью, а также балансировать общую смесь для минимизации выбросов.
Если ЭБУ не получает никаких измерений от датчика, например, когда двигатель только что запустился или датчик не работает, ЭБУ будет использовать фиксированную богатую топливную смесь, что увеличивает расход топлива и выбросы. Если лямбда-зонд или провода повреждены или изношены, автомобиль будет постоянно циркулировать на богатой смеси, увеличивая расход топлива и подвергая риску другие элементы системы контроля выбросов, такие как каталитические нейтрализаторы.
Когда следует проверять лямбда-зонды?
Стандартный лямбда-зонд имеет длительный срок службы, но все же может выйти из строя. Если вы заметили какие-либо из следующих симптомов, проверьте лямбда-зонд:
- Неравномерный дроссель на холостом ходу
- Высокий расход топлива и низкая производительность
- Ошибка при тесте на выбросы
- Черный дым и нагар вокруг выхлопной трубы
- Лямбда-зонды могут выйти из строя по ряду причин, в том числе:
- Использование герметизирующей пасты , содержащей силикон, на выхлопных патрубках перед лямбда-зондами
- Загрязненное топливо или присадки, содержащие свинец (например, антидетонирующие присадки к этилированному топливу)
- Двигатель, который сжигает более 1 литра масла на 1000 км, будет образовывать чрезмерное количество фосфористых отложений на датчике и на поверхности каталитического нейтрализатора
- Внешнее загрязнение, например жидкое масло, попадающее на поврежденный турбонагнетатель
- Датчик с ударом, ржавыми разъемами или поврежденными проводами
Как проверить оксидциркониевый лямбда-зонд
Для проверки лямбда-зонда проверить напряжение на сигнальном проводе (в основном черного цвета). Обычно после прогрева двигателя и при нормальной работе измерение должно чередоваться между 0,2 и 0,9 В примерно два раза в секунду при 2000 об/мин.
Если лямбда-зонд греется (три или четыре провода), возьмите нагреватель и измерьте его сопротивление с помощью омметра. Нагреватель представляет собой два провода одного цвета, обычно белого или черного цвета. Рекомендуется всегда проверять электрическую схему автомобиля и проводить измерения при нормальной рабочей температуре двигателя.
Как проверить титановый лямбда-зонд (легко обнаружить, потому что диаметр датчика меньше, чем у оксида циркония, и всегда присутствует желтый и красный провод.)
Измеренное напряжение на сигнальном проводе аналогично напряжению, полученному Циркониевый лямбда-зонд. Низкое значение напряжения соответствует обедненной смеси, а высокое напряжение (около 1 В) соответствует богатой смеси. В некоторых ЭБУ наоборот, по их внутреннему соединению
Как диагностировать широкополосный лямбда-зонд:
Для диагностики широкополосных лямбда-зондов необходимо использовать сканер или осциллограф.
Как снять и заменить лямбда-зонд
Используйте специальную головку, чтобы облегчить снятие лямбда-зонда. Найдите нужное приложение в каталоге, похожие приложения могут иметь разное время реакции, не являясь эквивалентами. Нанесите смазку на резьбу нового датчика, чтобы упростить установку датчика сейчас и снятие его позже. Датчик можно вкрутить вручную и затянуть с помощью специальной муфты с правильным моментом, указанным в руководстве по эксплуатации автомобиля.
Узнайте больше с Garage Gurus
Станьте на шаг ближе к действию и посмотрите, как эксперт Garage Gurus покажет вам, как проверить, снять и заменить лямбда-зонд.
Как заменить датчик кислорода
Как заменить датчик кислорода | Совет вашего механикаЗадайте вопрос, получите ответ как можно скорее!
ЗАПРОСИТЬ ЦЕНУ
Стоимость замены датчика кислорода
Место обслуживания
174,80–1 072,50 долл. США
Диапазон цен для всех автомобилей
(1705)Датчики кислорода являются одним из важнейших компонентов системы управления двигателем современного автомобиля. Они отвечают за контроль воздушно-топливной смеси двигателя, и их показания влияют на важные функции двигателя, такие как синхронизация и топливовоздушная смесь.
Со временем при нормальном использовании кислородные датчики могут начать функционировать с задержкой срабатывания, и в конечном итоге они выйдут из строя. Типичными симптомами неисправного кислородного датчика являются снижение производительности двигателя, снижение эффективности использования топлива, неровный холостой ход, а в некоторых случаях даже пропуски зажигания. Обычно при неисправном датчике кислорода также загорается индикатор проверки двигателя, указывающий, какой датчик на каком ряду вышел из строя.
В большинстве случаев замена датчика кислорода является относительно простой процедурой, для которой обычно требуется всего несколько инструментов. В этом пошаговом руководстве мы рассмотрим, что обычно влечет за собой снятие и замена кислородного датчика.
Часть 1 из 1: Замена кислородного датчика
Необходимые материалы
- Базовый набор ручных инструментов
- Гнездо кислородного датчика
- Сканер OBD II
- Сменный кислородный датчик
Шаг 1: Определите неисправный датчик . Прежде чем начать, подключите сканирующий прибор OBD II к автомобилю и прочитайте коды, чтобы определить, какой именно кислородный датчик вышел из строя и нуждается в замене.
В зависимости от конструкции двигателя автомобили могут иметь несколько кислородных датчиков, иногда с обеих сторон двигателя. Чтение кодов неисправностей точно скажет вам, какой датчик нуждается в замене — восходящий (верхний) или нижний (нижний) датчик — и на каком берегу (сбоку) двигателя.
Шаг 2: Поднимите автомобиль . После определения неисправного датчика поднимите автомобиль и закрепите его на домкратах. Обязательно поднимите автомобиль на ту сторону, с которой вы получите доступ к кислородному датчику, который необходимо заменить.
Шаг 3: Отсоедините разъем кислородного датчика . Подняв автомобиль, найдите неисправный кислородный датчик и отсоедините разъем жгута проводов.

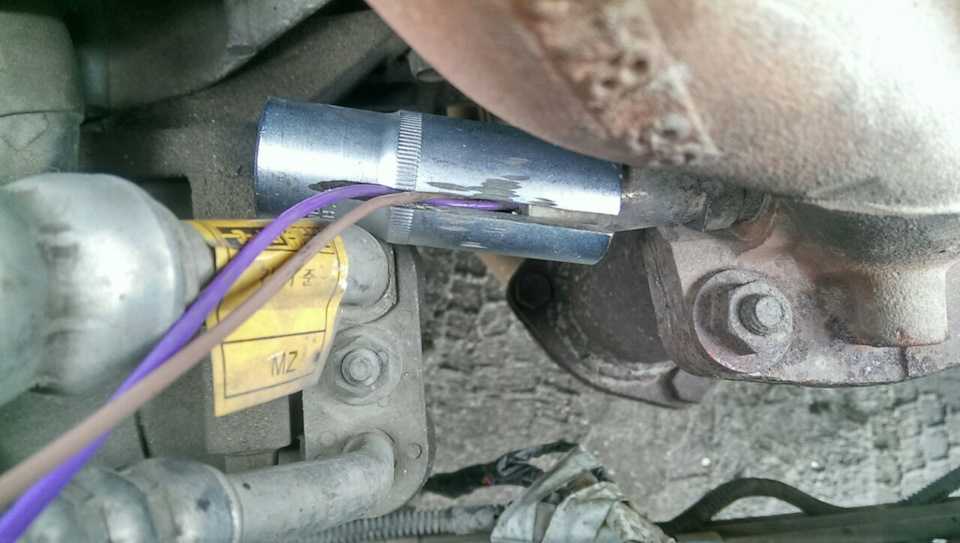

Шаг 4. Снимите кислородный датчик . С помощью гнезда датчика кислорода или рожкового ключа соответствующего размера ослабьте и снимите датчик кислорода.
Шаг 5: Сравните неисправный кислородный датчик с новым датчиком . Сравните старый кислородный датчик с новым, чтобы убедиться в правильности установки.
Шаг 6: Установите новый кислородный датчик . После проверки установки установите новый кислородный датчик и подсоедините жгут проводов.
Шаг 7: Сотрите коды
Шаг 8: Запустите двигатель . После удаления кодов извлеките и снова вставьте ключ, а затем заведите автомобиль. Теперь индикатор проверки двигателя должен исчезнуть, а симптомы, которые вы испытывали, должны быть облегчены.
В большинстве автомобилей замена кислородного датчика представляет собой простую процедуру, для которой требуется всего несколько инструментов. Однако, если вам неудобно выполнять эту задачу самостоятельно, любой профессиональный техник, такой как специалист из YourMechanic, может быстро и легко справиться с этой задачей.
