Подключение пищалок к колонкам: Как подключить пищалки к магнитоле и динамику машины

Содержание

Как подключить твитер в авто – порядок и правила выполнения работ

Как подключить пищалки в авто – один из распространенных вопросов при планировании аудиосистемы своего автомобиля. Трудности обусловлены спецификой современных стереосистем. Именно их сложность часто приводит к серьезным искажениям либо сбоям в работе ВЧ динамиков.


Такие «сюрпризы» в наши планы не входят, поэтому работа должна проводиться с учетом возможных сложностей и аспектов. Достаточно некоторой сноровки и теоретической подготовки, чтобы не просто купить акустику в авто, но и раскрыть весь её потенциал при воспроизведении любимых композиций.

Как подключить твитер в авто – выбираем место расположения

Первый и актуальный вопрос, которому посвящены многочисленные рекомендации производителей. Но все они обычно сводятся к необходимости направить ВЧ-динамики по возможности выше на слушателя.

Хотя это мнение поддерживают не все пользователи. Основная причина – подобное подключение не всегда удобно.


В каждом случае нужно учитывать индивидуальную специфику. На самом деле возможны многочисленные варианты монтажа и подключения.

Возможные места для подключения высокочастотных динамиков

  • В уголках зеркал – без дискомфорта во время поездок. Доступный способ гармонично дополнить красоту интерьера автомобиля;
  • Приборная панель. При желании с монтажом можно ограничиться обычным двухсторонним скотчем;
  • Подиумы. В таком случае возможны два варианта исполнения – расположение твитеров в штатном подиуме (в комплекте), либо самостоятельно изготовление. Последний вариант оказывается заметно сложнее, но при правильном исполнении позволяет значительно повысить качество результата.

Как подключить твитеры в авто – куда лучше направлять

  • Направить каждый твитер на слушателя. Следовательно, на водителя направляются пищалки в авто с обеих сторон.
  • Диагональное подключение высокочастотных динамиков. Левый будет направлен на левое сиденье, правый же ориентирован именно на правое.

Конкретный вариант подключения ВЧ динамиков зависит от личных предпочтений. Можно поэкспериментировать – сначала направить на себя, а затем реализовать диагональный вариант. Именно такое сравнение позволит определить наиболее комфортный и подходящий вариант.

Особенности подключения высокочастотных динамиков

Пищалки призваны воспроизводить частоты в пределах 3000-20 000 Гц. Автомобильная магнитола же в среднем ориентирована на диапазон 5000-25 000 Гц.

Пищалка способна справиться с качественным воспроизведением звука частотой минимум лишь 2000 Гц. В случае работы с более низкочастотным сигналом на его воспроизведение рассчитывать не приходится.

А при поступлении слишком высокой мощности, на которую рассчитаны низко- и среднечастотные динамики, возникает реальная угроза поломки пищалки.

Да и про качество воспроизведения в таком случае речь не идет вовсе.


Для уверенности в стабильном и корректном функционировании пищалок в любом случае нужно исключить низкочастотные составляющие из общего спектра. Следовательно, предстоит добиться подачи лишь рекомендованного диапазона рабочих частот.

Простейший вариант отсечения НЧ-частот – последовательное подключение пищалок через конденсатор. Он позволяет эффективно пропускать ВЧ-частоты от 2000 Герц и выше. Частоты ниже будут попросту отсекаться. Однако возможности такого простейшего фильтра довольно ограничены.

Обычно акустическая система уже имеет конденсатор. Поэтому дополнительные затраты не потребуются.

Если же подключение пищалок через конденсатор планируется с использованием подержанной магнитолы и при отсутствии подобного фильтра в комплекте твитера, его нужно приобрести отдельно.

Возможны различные виды конденсатора:

  • Установлен на проводе;
  • В виде специальной коробки, на которую будет подаваться сигнал с последующей отправкой на пищалки;
  • Встроенный автомобильный конденсатор в твитер.

При отсутствии указанных вариантов конденсатора следует приобрести его отдельно и выполнить монтаж самостоятельно.

Обращаем внимание! При большей частоте сигнала для твитера возрастает и общая детализация звука.

Как подключить пищалки к авто – основной этап работ

Подключение твитера производится напрямую к динамику в двери. Выполняется подключение минуса к минусу, а плюса к плюсу динамика. Подключение конденсатора должно выполняться к плюсу.

Альтернатива – подключение пищалок с применением кроссовера. В некоторых акустических системах он поставляется непосредственно в комплекте. В противном случае возможна покупка дополнительно.

«АвтоАудиоЦентр» объединяет команду ценителей качественного звука. Поэтому предлагаем не просто купить сабвуфер в машину, подобрать акустику или комплектующие, но и выполняем индивидуальный просчет аудиосистемы под личные задачи и бюджет. Наши установочные центры в Киеве, Харькове, Днепре и других городах Украины выполняют корректное подключение твитеров, занимаются изготовлением подходящих подиумов для экономии пространства и идеальной направленности звучания.

Как подключить рупора к магнитоле


Рупора в машину: как подключить к магнитоле, что такое твитеры в акустике, для чего нужны, установка, авто, своими руками, подиумы, шелковые

Аудиоаппаратура современности воспроизводит весь необходимый диапазон частот. Этот фактор достаточен, чтобы слушать музыку, но эффекта присутствия слушателя на концерте нет. Приобретение рупора в машину исправит упущенное и предоставит качественный звук. Рупорная акустика устроена просто — динамик небольшого размера подключается к рупору, что существенно увеличивает громкость звука. Но нужно обратить на ряд факторов особое внимание — правильный выбор твитера из подходящего материала, особенности установки и подключение устройств.

Что такое твитеры и зачем они нужны

Рупорный твиттер — это небольшого размера динамик, способный воспроизводить звук высокой частоты. Приспособление, позволяющее существенно модифицировать звучание музыки, создавая эффект присутствия слушателя в зале. Нужны в машине для создания высокого качества звука. Отдельно покупать чаще смысла не имеет, так как работает только вместе с простыми колонками в среднем диапазоне звучания.

Какие лучше выбрать

Шелковые твитеры, как считалось ранее, обеспечивали наиболее лучший результат звучания. Но производимая продукция ряда брендов на практике доказала, что качества можно добиться и без применения шелка. В первую очередь играет роль чувствительность сабвуфера, дающее хорошее качество звука.

Шелк — мягкая ткань и звука удара по тарелкам не передает в достаточной мере. Кроме мягкости, материал обладает еще и вязкостью, из-за чего возникает большое внутреннее трение. Послезвуковые ощущения сильно теряются от этого и сложно разобрать, как в музыкальной композиции ударяют по тарелкам из разных металлов. Худший вариант — музыка по своему звучанию напоминает больше шипение, в лучшем случае — нет послезвуковых эффектов удара по барабанам или тарелке.

Для повышения качества звука шелк пропитывают специальным составом. Есть и преимущества — шелк хорошо переносит сырость, температурные изменения и справляется с большими нагрузками.

Также выбор зависит от типа музыки, которую слушает водитель — мягкая и плавная музыка не потеряет качества, более агрессивный металл или рок будет звучать хуже.

Выбор магнитолы для автомобиля нужно производить согласно следующим параметрам: в нем должны быть несколько выходов для подключения фронтальных, тыловых и дополнительных каналов и саба. Это позволит создать эффект живого присутствия при прослушивании музыки. Особенно нужно обратить внимание на показатель выходной мощности — он должен быть не менее 50W.

Как и где установить

Производители рекомендуют устанавливать прибор как можно выше, ближе к ушам слушателя. Но часто этот вариант неудобен и установка твитеров реализуется исходя из обстоятельств.

Чаще акустику прикрепляют к уголкам зеркал — это гармонично вписывается в интерьер автомобиля и не вызывает неудобства из-за расположения.

Также твитеры устанавливают на приборную панель — способ можно реализовать своими руками с применением двустороннего скотча.

Существуют подиумы под твитеры — выбирают либо штатный, который поставляется вместе с пищалкой, либо изготавливают самостоятельно.

Устанавливаются твитеры 2 способами: они направляются на слушателя или производят диагональную установку. Это когда устройство справа направляется в сторону левого сиденья, а левый твитер — в сторону правого.

Реализация зависит от индивидуальных предпочтений, дизайна салона автомобиля и массы других вариантов — можно попробовать установить по-разному и протестировать оба варианта. Лучше подиум для твитеров изготавливать самому — результат получается качественнее.

Как подключить

Пищалка воспроизводит звук от 3000 до 20 000 герц частотой и один из главных элементов стереосистемы. Магнитола имеет больший спектр частот от 5 до 25 000 герц.

Пищалка при подаче низкочастотного сигнала, на которое она не рассчитана, может перестать функционировать корректно или сломаться окончательно.

Для повышения долговечности и надежности работы пищалки убирают низкочастотные звуки и модифицируют таким образом, чтобы на нее доставлялся только нужный диапазон звуковых частот.

Самый простой вариант реализации идеи — установка через конденсатор. Он пропускает низкочастотные сигналы менее 2000 Гц и является своеобразным фильтром, но с ограниченными возможностями. Конденсатор в акустической системе чаще уже имеется и приобретать его не нужно.

Исключения составляют те случаи, когда автовладелец купил бывшую в использовании магнитолу без конденсатора. Выглядит конденсатор как небольшая коробочка, на которую идет подача сигнала, либо он смонтирован на проводе или встроен в сам твитер. Диапазон частот зависит от вида конденсатора и при покупке необходимо удостовериться, что приобретаете нужный.

Главное — правильно подключить твитер прямо к динамику, расположенному в двери. Сторону положительного заряда твитера подсоединить к плюсу динамика через конденсатор, а минус — к минусу. Подключение рупоров производится аналогичным образом. Другой вариант — использовать кроссоверы для твитеров.

Инструкция как подключить рупора на авто

(Пока оценок нет) Загрузка…

Система высококачественного воспроизведения звуков, позволяющая создать эффект присутствия – рупорная акустика. Устанавливаются такие системы и в виде домашней акустики, и в авто, позволяя в ограниченном пространстве создать атмосферу большого концертного зала и передать эмоции исполнителя слушателям. Как правильно подключить рупора в автомобиль?

Рупорная акустика

Кратко:

  • 1 Назначение
  • 2 Установка
  • 3 Подключение
  • 4 Правила при установке

Назначение

В большинстве случаев рупорная акустика предназначена для воспроизведения средних и высоких частот, позволяя улучшить уже имеющуюся акустику. Лучший эффект достигается при использовании с сабвуфером (усилителем), воспроизводящим НЧ.

Дополняя и меняя компоненты аудиосистемы можно добиться требуемого звучания в автомобиле и рупоры – отличное оборудование, чтобы повысить качество музыки в авто.

Рупор

Одно из популярных мест для подключения рупоров – передняя часть автомобиля. Рупора устанавливаются фронтально на стенке корпуса. Внутри образуется волновод, имеющий отверстие наружу.

Ещё один популярный вариант — подключение рупоров к системе с низкочастотным усилителем, ВЧ и СЧ динамиками. Все они помещаются в специальный корпус отдельно друг от друга, и позволяют добиться лучшего звучания.

Чтобы правильно подключить рупора к магнитоле требуется использовать конденсатор. Рекомендуется также проводить настройку звука, чтобы правильно распределить звучание и достигнуть максимального эффекта погружения.

Конденсатор

Установка

Как установить и подключить рупора без усилителя напрямую к магнитоле? Первым действием требуется изготовить или приобрести подиум для динамиков.

Подиумы для динамиков

В большинстве случаев, подиум поставляется вместе с колонкой, но в отдельных случаях требуется изготовить его самостоятельно. Специальных знаний это не требует, и достаточно просто вымерять размеры динамика и выпилить под эти размеры подиум. Когда не хватает знаний или инструментов – рекомендуется обратиться к специалисту.

Устанавливаются рупоры двумя способами:

  1. Диагонально – правый динамик направляется на левое сиденье, а левый, соответственно, на правое.
  2. Прямо – колонки направляются напрямую на слушателя.

Варианты равноценны друг другу и при выборе требуется опираться только на схему салона и аудиосистемы автомобиля. Рекомендуется попробовать две вариации, и только после этого делать выбор окончательный выбор.

Диагональное расположение рупора

Место установки зависит от расположения аудиосистемы, и в большинстве случаев, подбирается индивидуально для каждого динамика.

Подключение

Установить дополнительное оборудование и изготовить подиумы – половина дела. Требуется подключить установленные устройства. Как подключить рупора через штатную магнитолу или динамики?

Когда подключение происходит напрямую к магнитоле (без усилителя) – требуется использовать конденсатор, являющийся фильтром для определённых частот. Он позволяет увеличить срок службы динамиков, но возможности его ограничены. При покупке нового оборудования конденсатор идёт в комплекте, но если его нет – требуется подобрать и приобрести его самостоятельно. Подключаются рупора напрямую к выводам магнитолы, но на плюсе должен быть установлен конденсатор.

Подключить рупора к динамикам можно так же, как и обычные колонки. Плюс подключается к положительному проводу (через конденсатор), а минус – к отрицательному.

Подключить рупора к усилителю можно по принципу обычных колонок, и различий в подключении нет. Сам усилитель устанавливается по схемам, указанным в инструкции к оборудованию. В большинстве случаев, подключение осуществляется специальными проводами (межблочными) к магнитоле, а затем проводятся силовые провода (питание). После этого подключаются акустические провода к колонкам или сабвуферу, соблюдая полярность.

Ещё один вид подключения – через кроссовер. Это устройство для разделения сигнала по частотам. Изготовлено чаще всего в виде отдельного блока и отлично подходит для подключения многокомпонентной аудиосистемы.

При подключении требуется соблюдать все требования безопасности.

Правила при установке

Устанавливая дополнительные или новые динамики, требуется соблюдать ряд правил, которые помогут повысить качество звука и исключить возможность короткого замыкания:

  1. Необходимо правильно подобрать провода. От кабелей зависит качество звучания. Рекомендуется устанавливать медные провода, которые являются отличным проводником и обеспечивают высокое качество сигнала.
  2. При необходимости, рекомендуется провести дополнительную шумоизоляцию узлов автомобиля. Это обеспечит лучшее звучание не только рупоров, но и любых установленных колонок.
  3. Провода рекомендуется прокладывать параллельно штатной акустике. Это позволяет обеспечить свободный доступ к ним и максимально обезопасить проводку от замыкания.
  4. Рекомендуется подключать рупоры через усилитель. Это позволит выдавать на динамики необходимые частоты, улучшив качество звучания.
  5. Не допускается соприкосновение проводов с кузовом автомобиля.
  6. При прокладывании кабеля требуется использовать изоляционные материалы (гофра) и изолировать места соединения проводов.

Соблюдая вышеописанные правила можно достичь самого высокого качества звучания и обезопасить проводку от короткого замыкания.

Итог: установить рупоры в автомобиль можно самостоятельно. Но если есть сомнения в собственных силах или нет специальных знаний, необходимых при установке – рекомендуется обратиться в специализированные автомастерские, чтобы автовладелец был полностью уверен в правильности установки, а звучание соответствовало всем ожиданиям.

Как подключить твитеры в автомобиле? Выбираем место установки

В процессе установки новой акустической системы у владельца может возникнуть следующая задача — как подключить твитеры (пищалки), чтобы они работали качественно и без проблем?

Суть вопроса в сложности устройства современных стереосистем. По этой причине на практике нередко бывают случаи, когда установленные пищалки либо работают с искажениями, либо не работают вообще. Придерживаясь правил установки, можно избежать возможных трудностей – процедура окажется максимально быстрой и простой.

Что такое твитер?

Современные твитеры являются разновидностью источников звука, задача которых заключается в воспроизведении высокочастотной составляющей. Поэтому их так и называют – высокочастотные динамики или пищалки. Следует заметить, что, имея компактные размеры и специфическое предназначение, пищалки легче установить, чем большие динамики. Они издают направленный звук, и их проще разместить для создания качественной детализации и точной прорисовки звукового ряда, которые сразу же почувствует слушатель.

В каких местах рекомендовано устанавливать высокочастотные динамики?

Производители рекомендуют много мест, в которых можно разместить высокочастотные динамики, чаще всего на уровне ушей. Другими словами, направить их как можно выше на слушателя. Но не все согласны с подобным мнением. Такая установка не всегда удобна. Она зависит от конкретных обстоятельств. И количество вариантов установки довольно-таки большое.

Например:

  • Уголки зеркал. В процессе поездки они не будет вызывать дополнительный дискомфорт. Притом красиво впишутся в интерьер транспортного средства;
  • Приборная панель. Монтаж можно выполнить даже с помощью двухстороннего скотча;
  • Подиумы. Здесь есть два варианта. Первый – поставить твитеры в штатный подиум (который идёт в комплекте с пищалкой), второй – изготовить подиум самостоятельно. Последний случай более сложен, но при этом гарантирует более качественный результат.
Куда лучше всего направлять твитеры?

Проектируя автозвук, можно выбрать один из двух вариантов:

  1. каждый твитер направляется на слушателя. То есть, правую пищалку направляют на водителя, левую – также на него;
  2. Диагональная установка. Другими словами, твитер справа направляется на левое сиденье, в то время как левый динамик – на правое.

Выбор того или иного варианта зависит от индивидуальных предпочтений владельца. Для начала можно направить вч динамики на себя, а потом попробовать диагональный способ. После тестирования владелец сам решит, нужно выбрать первый способ, либо отдать предпочтение второму.

Особенности подключения

Пищалка – это элемент стереосистемы, задачей которого является воспроизведение звука частотой от 3000 до 20 000 герц. Магнитола же выдаёт полный спектр частот, начиная от пяти герц и заканчивая 25 000 герцами.

Пищалка может качественно воспроизвести только автозвук, частота которого составляет минимум две тысячи герц. Если на неё подать более низкочастотный сигнал, он не будет воспроизводиться, а при достаточно большой мощности, на которую рассчитаны средне- и низкочастотные динамики, пищалка может выйти из строя. При этом о каком-либо качестве проигрывания не может быть и речи. Для долговечной и надежной работы пищалки следует избавиться от низкочастотных составляющих, которые присутствуют в общем спектре.  То есть, сделать так, чтобы на неё попадал только рекомендованный диапазон рабочих частот.

Первым и самым простым способом отсечения низкочастотной составляющей является последовательная установка конденсатора. Он хорошо пропускает высокочастотную полосу частот, начиная от двух тысяч герц и более. И не пропускает частоты ниже 2000 Гц. По сути, это простейший фильтр, возможности которого ограничены.

Как правило, конденсатор уже присутствует в составе акустической системы, поэтому в дополнительном приобретении не нуждается. Подумать об его покупке следует в том случае, если владелец решил обзавестись бывшей в употреблении магнитолой, и не нашёл конденсатор в комплекте твитера. Выглядеть он может следующим образом:

  • Специальная коробочка, на которую подаётся сигнал и далее передается напрямую к пищалкам.
  • Конденсатор смонтирован на проводе.
  • Конденсатор встроен непосредственно в сам твитер.

Если вы не увидели ни одного из перечисленных вариантов, следует докупить конденсатор отдельно и установить своими руками. В радиомагазинах их ассортимент велик и многообразен.

Диапазон фильтруемых частот зависит от типа установленного конденсатора. Например, владелец может установить конденсатор, который будет ограничивать диапазон частот,подаваемых для колонок на уровне трех или четырех тысяч герц.

Обратите внимание! Чем выше частота сигнала, подаваемого на твитер, тем большей детализации звука можно добиться.

При наличии двухполосной системы можно сделать выбор в пользу среза от двух до четырех с половиной тысяч герц.

 Подключение

Подключение твитера выглядит следующим образом, он подключается на прямую к динамику который расположен у вас в двери плюс твитера подключается к плюсу динамика а минус к минусу, при этом конденсатор должен присоединяться к плюсу. Это практический совет для тех, кто не знает, как подключить твитеры без кроссовера. Альтернативный вариант подключения, это — использование кроссовера. В некоторых моделях акустических систем для авто он уже имеется в комплекте. Если отсутствует,можно приобрести его отдельно.

Другие особенности

На сегодняшний день самым распространенным вариантом твитера является электродинамическая система. Конструктивно она состоит из корпуса, магнита, катушки с обмоткой, диафрагмы с мембраной и запитывающих проводов с клеммами. При подаче сигнала, в катушке протекает ток, образуется электромагнитное поле. Оно взаимодействует с магнитом, возникают механические колебания, которые передаются на диафрагму. Последняя создаёт акустические волны, слышен звук. Чтобы повысить эффективность звуковоспроизведения, мембрана имеет специфическую купольную форму.Автомобильные твитеры, как правило, используют шелковые мембраны. Для получения дополнительной жесткости мембрану пропитывают специальным составом. Шелк характеризуется возможностью более эффективно справляться с высокими нагрузками, температурными перепадами и сыростью.В наиболее дорогих твитерах мембрана изготовляется из тонкого алюминия или титана. Встретить подобное можно только на очень престижных акустических системах. В обычной аудиосистеме автомобиля они попадаются довольно редко. Наиболее же дешевым вариантом является бумажная мембрана. Помимо того, что звучание хуже, чем в двух предыдущих случаях, такое оборудование имеет крайне малый срок эксплуатации. И это неудивительно, поскольку бумага не может обеспечить качественную работу твитера в условиях низкой температуры, повышенного уровня влажности и высокой нагрузки. Когда машина повышает обороты двигателя, может ощущаться посторонний звук.

Не забудьте, что настроить пищалку можно и с помощью магнитолы. Даже в самых дешевых моделях имеется возможность настройки высоких частот. В частности, модели среднего ценового диапазона имеют встроенный эквалайзер, значительно упрощающий задачу.

После установки твитера требуется настроить аудиосистему, а как это сделать читайте в статье «Как настроить магнитолу».

Видео как установить твитеры

Рупорные пищалки dragster dtx-306 (нужна помощь по подключению ) — временный пост — Mazda 3, 2.0 л., 2007 года на DRIVE2

Уважаемые подписчики и гости, всем доброго времени суток !Сегодня пост временный — но очень нужный для меня ) вернее нужна ваша помощь…так как запутался совсем

Да я вчера стал обладателем рупорных пищалок dragster dtx-306/

Но вопрос остается по подключению!

Что дано:1) голова pioneer avh x8500btОбщие характеристики

Пиковая мощность 4×50 Вт

2) Штатная проводка и колонки ПЛЮС пищалки штатные в треугольниках и к ним штатная проводка

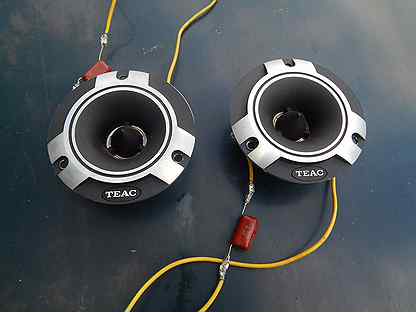

3) Рупорные пищалки dragster с конденсатором на плюсовой клемметвитертипоразмер: 2.6 см (1 дюйм.)номинальная мощность 50 Вт

максимальная мощность 100 Вт

Мнения в инете расходятся и много кто говорит что если неправильно подключить то они горят на раз(((

1) кто то говорит подключай напрямую к мафону и не сгорят, так как есть конденсатор на плюсовой клемме2) кто то говорит надо через усилок пускать (но опять же усилок должен быть настраиваемый и что то там нужно грамотно настроить)

3) кто то говорит что надо через кроссоверы подключать !

Собственно вопросы 1) Как все-таки их подключить ?

2) Как на спортах питаются штатные пищалки ? может напрямую в штат проводку и кинуть их ?

Очень благодарен за советы буду !p/s Буду монтировать их в треугольники на зеркалах — специально купил еще одни треугольники что бы штатные не портить )) (все подробно потом опишу как это я сделал), а пока я занят этим процессом, нужно понять как их подключить(



Как подключить кроссоверы к колонкам авто и для чего они служат

Как подсоединить колонки двухкомпонентных систем

Примерно 80% автолюбителей, которые устанавливают компонентные звуковые системы, ограничиваются установкой дополнительных пищалок. Некоторым этого мало, так как достичь наивысшего качества звучания невозможно без «прорисовки» нижних частот звукового спектра на грани пределов человеческого слуха.

Препятствия на пути распространения колебаний самых низких частот ухудшают качество незначительно. Поэтому работающие в нижней звуковой полосе огромные сабвуферы размещают в багажнике либо на задней полке салона.

Компонентная система автомобильного звука может содержать от 2 (включая твиттер) колонок на канал до 4, 6 и более

Таким образом, компонентная система автомобильного звука может содержать от 2 (включая твитер) колонок на канал до 4, 6 и более. Практическая реализация зависит от эстетических требований владельца автомобиля, его желания тратить деньги и время на их достижение.

Схема поканального подключения компонентов АС

Все составляющие аудиосистемы соединяются между собой проводами. Слабенькие пищалки можно подключать практически любыми проводами. Совсем другое дело сабвуферы. При мощности 100 Вт динамику потребуется ток около 8 А. Чтобы не ошибиться, лучше всего использовать специализированный акустический кабель сечением провода не менее 2,5 кв. мм.

Для соединения проводов между собой и с колонками в зависимости от особенностей конструкции используют стандартные разъемы, клеммы или скрутку с обязательной пайкой

Провода для подключения колонок прокладывают в малодоступных местах, укрывая под съёмными обшивками по возможности подальше от остальных жгутов. В двери звуковые магистрали заводят через штатные резиновые чехлы-гармошки.

Следуя изложенным выше рекомендациям, любой владелец сможет оснастить свой автомобиль хорошим звуком. Сколько будет использоваться динамиков, где именно они будут устанавливаться — зависит от конструктивных особенностей машины и желания её владельца. А секрет успеха заключается в наличии необходимых комплектующих и аккуратности при выполнении работ.

В акустических системах автомобилей редко используется только один широкополосный динамик. Такая схема применяется только в исключительных случаях, так как один громкоговоритель даёт удовлетворительную звуковую картину, где присутствуют, в основном, средние частоты, а низкий и высокий диапазоны слабые и невыразительные. Компонентная акустика с двумя и более акустическими излучателями требует наличия кроссовера.

Обычно это пассивный фильтр на конденсаторах и катушках индуктивности, выполняющий подавление определённой полосы частот. Ограничитель для твиттера ослабляет или почти подавляет все частоты, лежащие ниже 2 500 Гц, и пропускает высокочастотную составляющую. Фильтр, предназначенный для подключения низкочастотной головки, обрезает частоты выше 150-200 Гц. Таким образом, диапазон воспроизводимых частот делится на две полосы, предназначенные для работы с конкретным динамиком.

Подключение к аудиосистеме

После того, как будет определено место расположения пищалки, в обшивке под ней нужно сделать небольшое отверстие под провода. Подключенные к аудиосистеме провода от пищалок и других колонок также следует спрятать под пластиком салона. Для этого придется его аккуратно разобрать, протестировать автозвук, а затем собрать в обратном порядке обшивку салона. Нужные для такой работы инструменты: отвертки фигурная и плоская (а лучше всего специальные пластмассовые лопатки для снятия обшивки салона), бокорезы, провода, термоусадки или изолента (если есть паяльник, то воспользоваться им будет не лишним) двухсторонний скотч и фонарик.

От магнитолы идут звуковые волны в диапазоне от 5 Гц до 25 000 кГц. Пищалки обладают маленькой инерцией и способны воспринимать звук от 2 000 Гц. Волны низкой частоты для них губительны, а также попадая в «эфир», значительно портят звук. Поэтому подсоединить к магнитоле напрямую вч динамики будет большой ошибкой.

Для того, чтобы отфильтровать низкочастотные волны, можно развести провода твиттера через кроссовер. Он идет в комплекте с компонентной акустикой, либо приобретается отдельно.

Предназначение

Главной целью установки пищалок является воспроизведение высоких частот. Представляют собой небольшие колонки, которые устанавливаются в передней и задней части авто (или в одной из них), в зависимости от аудиосистемы. Для максимального эффекта используются в составе многокомпонентных аудиосистем, но можно найти в розничной продаже (например, от фирмы Пионер). К плюсам динамиков относят лёгкость в установке — правильно подключить пищалки может каждый автовладелец.

Колонки для лучшего звучания

При монтаже в акустические системы автомобилисты устанавливают твитеры через кроссовер – это устройство, обеспечивающее рабочие диапазоны для колонок. Он разделяет частоты при работе с многокомпонентной аудиосистемой. Это позволяет добиться максимального эффекта от системы и обеспечить высококачественное качество звука в машине.

Подключить пищалки к кроссоверу достаточно просто, и для этого, нужно только ознакомиться с инструкцией аудиосистемы. Но бывают случаи, когда подключить пищалки в авто необходимо напрямую к магнитоле.

Подключение твитеров к магнитоле

Допускается подключить пищалки к колонкам, которые уже установлены. Для этого потребуется фильтр 1-го порядка (конденсатор). Ёмкость будет зависеть от установленных динамиков и в каждом конкретном случае подбирается индивидуально.

Правила подсоединения

Правильный выбор динамиков и магнитолы

Для установки в салон автомобиля предназначено, прежде всего, специализированное звуковое оборудование. Производители автомобильных колонок учитывают не только качество звучания, но также непростые условия эксплуатации: вибрацию, запылённость, перепады температуры и прочее.

Можно ли ставить в автомобиль бытовые или эстрадные колонки

Компьютерные и концертные громкоговорители рассчитаны на более щадящие условия. В автомобиле они, скорее всего, долго не проживут.

Кроме того, компьютерным колонкам обычно требуют не только источник звука, но и отдельное питание, без которого они работать не станут, тогда как автомобильные динамики подключаются только к выходу усилителя или магнитолы.

Как правило, колонки целесообразно покупать там, где есть возможность оценки качества звука. Внешний вид не играет особой роли, так как в салоне автомобиля динамики обычно укрыты декоративной сеткой или решёткой.

Выбор подходящих динамиков для авто заключается в определении базовых требований к ним и сопоставлении технических характеристик нескольких моделей одной ценовой категории

Как установить кросоверы для колонок

Чтобы не было проблем, как подключить кроссовер для колонок, нужно соблюдать правила монтажа. Нельзя прокладывать вместе силовые и акустические кабели. Это может вызвать низкочастотные наводки в колонках. Такой же эффект вызывает перекрещивание кабелей.Полосовой ограничитель не является устройством, в работу которого требуется какое-либо вмешательство, поэтому блоки можно размещать в любом удобном месте. Главное чтобы туда не попадала пыль, грязь и не было повышенной температуры. Блоки не имеют герметичного корпуса, поэтому негативные внешние факторы могут привести к нарушению внутренних паек и отказу акустической системы. Концы медного кабеля, перед зажимом под винт, желательно облудить тонким слоем припоя. Это снизит окисление меди и возникновение оксидной плёнки. Особенно опасно нарушение контакта между динамиком и усилителем. Отсутствие нагрузки приводит к пробою выходных транзисторов.

Некоторые модификации кроссоверов состоят из двух последовательных фильтров первого порядка. Такие модели имеют на лицевой стороне переключатель ослабления сигнала. При подключении фильтра первого порядка ослабление ненужной полосы частот составляет 6 dB на октаву. Конструкция кроссовера позволяет подключить второе звено и получить ослабление уже 12 dB. При подключении кроссовера к динамикам желательно чтобы органы управления фильтром были доступными.



Важным компонентом в любой качественной системе акустики для транспортных средств является кроссовер, поэтому нужно уметь не только правильно его выбрать, но и знать, как подключить кроссоверы к колонкам. Без этих знаний звучание музыки в транспортном средстве будет далеко от идеала, что для многих равняется испорченным поездкам.

Подключение динамиков через кроссовер

Очень важным при включении динамиков через полосовой фильтр является сечение проводника. Оно напрямую зависит от мощности акустической системы и сопротивления динамической головки.Если опустить все расчёты получится, что для акустической колонки мощностью 100 ватт и сопротивлением 4 Ом нужен кабель с минимальным сечением 2,0 мм2. Чем меньше сопротивление акустики, тем больший ток будет протекать в цепи. При подключении громкоговорителей рекомендуется брать 20% запас по сечению кабеля.

Подключение кроссовера к колонкам должно выполняться только настоящим медным проводом. Особенно опасным при соединении элементов звуковой системы является использование дешёвого кабеля от некоторых китайских производителей. Вместо меди они используют медный сплав или обмеднённую сталь. То и другое категорически противопоказано в автомобильной акустике.Кроме низкого качества звука будет неконтролируемый нагрев соединительных проводов, что может привести к опасным последствиям.

Как подключить динамики к магнитоле авто

Прежде чем приступить к установке и подключению динамиков, нужно определиться с местом их монтажа. В зависимости от автомобиля, под колонки могут быть предусмотрены места с завода. Передние динамики рекомендуется монтировать по краям торпеды либо в дверях. Оба варианта хороши, но второй является наиболее популярным, поскольку закрепить динамические головки можно надёжнее. Кроме этого, в корпус двери можно встроить акустический подиум. В обязательном порядке измеряется диаметр колонок, после чего размеры переносятся на двери, например, острым ножом. Желательно, для того чтобы перенести размеры, использовать лекала.

Что касается второй пары динамиков, то их располагают в задней части салона. В основном для этих целей используется задняя полка либо двери. В любом случае монтаж предполагает некоторые доработки. Штатная полка автомобиля представляет собой декоративный элемент и для установки динамиков её потребуется снять и установить колонки с подиумами. Только в этом случае можно рассчитывать на качественный звук и отсутствие скрипов, дребезга и т. п.

Выбор проводов

Для подключения динамиков рекомендуется использовать акустические провода сечением 1,5–4 мм². Несмотря на то что по сравнению с магнитолой и динамиками они имеют невысокую стоимость, не стоит пренебрегать их качеством. Прежде всего, нужно знать и учитывать, что провода, идущие в комплекте с акустической системой, непригодны для нормальной работы колонок: они имеют сечение 0,25–0,5 мм². Такой проводки будет достаточно только для подключения динамических головок малой мощности (до 15–20 Вт). Все дело в том, что ВЧ сигнал в проводе распространяется по его поверхности. Используя провода малого сечения, ухудшается не только качество, но и громкость звука.

Акустические провода следует выбирать сечением 1,5–4 мм², что зависит от мощности сигнала. Не стоит использовать провода, идущие в комплекте с акустикой из-за малого сечения, что негативно отразится на качестве звучания

Нужно учитывать и тот факт, что акустические провода имеют маркировку, могут иметь как две, так и четыре пары, быть однотонными либо с чёрной полосой. Соединение однотонного проводника выполняют с широким контактом динамика, с чёрной маркировкой — с узким. Если акустика имеет малую мощность (до 20 Вт), то минус для боковых и задних колонок можно использовать общий. Для систем большей мощности, «+» и «-» должны подаваться на каждый динамик отдельно, при этом минусовой провод нельзя соединять на кузов автомобиля. В противном случае звук будет с искажениями. В основном материалом изготовления жил акустических проводов является медь и алюминий. Использовать медь предпочтительнее, поскольку на соединениях она окисляется меньше, но и стоит по сравнению с алюминием дороже. Есть и более дорогие провода — серебряные.

Какие колонки бывают

На сегодняшний день практически в каждом автомобиле присутствует магнитола с колонками, расположенными спереди и сзади и способными радовать владельца достойным звуком. На рынке предлагается разнообразие акустических систем, способных удовлетворить запросы даже самых требовательных ценителей музыки. Один из простых вариантов — приобрести магнитолу в комплекте с динамиками. Более сложный способ, правильно подобрать и установить акустику, которая будет соответствовать конкретному автомобилю.

Чтобы получить действительно качественный звук, нужно выяснить, какие типы динамических головок существуют. Условно их подразделяют на:

  • широкополосные;
  • коаксиальные;
  • компонентные.

Широкополосные динамики воспроизводят весь спектр звуковых частот, который способен воспринять человеческий слух. Именно такой акустикой в большинстве случаев комплектуются сегодня автомобили с завода. Если же вы являетесь любителем хорошего звука, то предпочтение следует отдать коаксиальным динамическим головкам. Комплект состоит из нескольких колонок, монтаж которых осуществляется по одной оси. Весь спектр частот, разделённый на низкочастотный (НЧ), среднечастотный (СЧ) и высокочастотный (ВЧ), воспроизводится отдельными динамиками. Путём разделения и расширения диапазона частот, можно улучшить качество звука. Для любителей музыки высокого качества с мощными НЧ, следует рассмотреть компонентную систему, которая, как правило, используется в качестве фронтальных динамиков. Помимо разных типов акустических систем, динамики разделяют по типоразмерам, выбор которых зависит от места установки и от преследуемых целей.

Акустичекие системы разделяются на широкополосные, коаксиальные и компонентные. Отдавать предпочтение тем или иным динамикам нужно в зависимости от преследуемых целей

Для чего предназначены пищалки

В автомобильных акустических системах довольно часто используются пищалки или твитеры. Основное их назначение — воспроизводить звуки высокой частоты. Приобрести элементы можно как отдельно, так и в комплекте с многокомпонентной системой. По внешнему виду такие устройства представляют собой небольшие динамики, которые способны улучшить звук в автомобиле, сделав его ещё звонче и объёмнее. Устанавливают их, как правило, сзади или спереди, что зависит от используемой схемы акустической системы.

Пищалки в автомобиле предназначены для воспроизведения звуков высокой частоты, а устанавливают их в боковые стойки лобового стекла, двери, на торпедо

Как избавиться от свиста в динамиках

Свистящий звук в динамиках раздражает, чтобы избавиться от этой проблемы нужно разобраться в причинах и устранить их.

Что может провоцировать:

1. Магнитола (Головное устройство, оно же ГУ).

1.1. Достань магнитолу 1.2. Если Pioneer — попробуй тонким проводом замкнуть корпус ГУ и внешнюю «юбку» RCA-разъема. Если фон пропадет — неси ГУ в сервис (менять сгоревший предохранитель линейных выходов). И больше не «перетыкай» межблоки при включенном ГУ\усилителе. Кстати, такое возможно и при кратковременном КЗ выходов усилителя. 1.3. Проверь надежность подключения DIN-разъема (и вообще всех разъемов ГУ). 1.4. Попробуй отключить антенну. 1.5. Проложи любым подходящим проводом плюс и минус на ГУ с аккумулятора напрямую. 1.6. Фонить и трещать на увеличении и уменьшении громкости, может от плохого контакта питания (и плюсового и массы).

2. Усилитель (и).

2.1. Попробуй поменять местоположение усилителя (лучше всего вытащить его за пределы салона). Например, усилитель в багажнике может ловить фон от бензонасоса\его проводки. Перенос на другую сторону багажника поможет убрал фон. 2.2. Попробуй выкрутить гейн «в ноль» — фон остается? Становится тише или нет? 2.3. Корпус усилка с массой кузова соприкасается? Так нельзя, переделывай. 2.4. Отключи провод ГУ-REMOTE от усилителя и вместо него кинь «+12В» любым подходящим проводом. 2.5 Экран межблоков (хвостики).: 2.5.1 При наличии одного хвостика в межблоке (тоненькая такая жилка), он должен быть замкнут на массу ГУ (не усилителя!). 2.5.2 Хвостики экрана (не земля!), идущие из межблочных кабелей заминусуй в места минусов всех усилителей. 2.6. Если немного шатается RCA-разъем усилителя — возможно плохой контакт, необходима пропайки разъемов изнутри усилителя.

3. Межблочные кабели.

3.1. В первую очередь — перепроложить другие межблоки по воздуху, лучше вне салона машины. 3.2. Если нет возможности — отключить их от ГУ и усилителя и прозванивать на предмет обрыва\плохого контакта\КЗ с кузовом. Потом менять положение, слушать фон и перекладывать.

4. Кроссоверы. 4.1. Попробовать переместить кроссоверы в другое место (лучше перемещать и слушать изменения в фоне).

5. Динамики и акустические провода. 5.1. Прозвонить каждый провод на предмет замыкания с массой кузова.

6. Доп. оборудование. 6.1. Наводки бывают от ксенона, парктроников и прочего доп. оборудования.

7. Питание системы в целом.

7.1. Все земли должны быть сведены в одну точку, иначе будет земляная петля. Прокинь массу ГУ к массе усилителей. 7.2. Устрани контакт ВСЕХ! компонентов (без исключения!) системы с кузовом авто, то бишь с МАССОЙ. 7.3. Подтяни клеммы на АКБ.7.4. Попробуй временно заменить АКБ. 7.5. Попробуй временно заменить свечи и высоковольтные провода.

Еще по этой теме очень хорошо в свое время сказал Басик (Внимание: в видео присутствует ненормативная лексика!):

Надеемся, что эти советы помогут вам устранить скрип в динамиках, и вы сможете насладиться качественным звуком в своем авто.

Информация подготовлена агентством автомобильных новостей «Автолайн»

Активные и пассивные

Еще одна классификация – это пассивные и активные. Главное отличие между этими двумя видами заключается в компонентах, из которых они состоят.

Активные состоят из таких компонентов, которым необходима постоянная работа питающих источников. Это, например, микроконтроллеры, усилители и другие элементы.

Что же касается пассивных, то они создаются из таких элементов, которые не нуждаются в питании, например, катушки, а также конденсаторы, резисторы.

Еще одно отличие заключается в том, что активные могут быть монтированы лишь перед усилителем, а у пассивных выбор больше – их можно монтировать и перед самим динамиком.

Отличия между активными и пассивными кроссоверами

Начнём сравнение с пассивного кросовера. Из практики известно, что пассивный кроссовер является самой распространенной и чаще всего встречающейся на рынке разновидностью. Исходя из названия, можно понять, что пассивным не требуется дополнительное питание. Соответственно, владельцу транспортного средства проще и быстрее установить аппаратуру в своей машине. Но, к сожалению, быстрота не всегда гарантирует качество.

Они редко встречаются в качестве отдельной аппаратуры, но в любом автомобильном усилителе, как составная часть присутствует активный фильтр. Из-за пассивного принципа схемы системе требуется забирать часть энергии из фильтра на обеспечение его работы. При этом реактивным элементам свойственно изменять сдвиг по фазе. Конечно, это не самый серьезный недостаток, но владелец не сможет тонко корректировать частоты.

Избавиться от этого недостатка позволяют активные кроссоверы. Дело в том, что, хотя и устроены они куда сложнее пассивных, но в них поток аудио фильтруется значительно лучше. Благодаря наличию не только катушек и емкостей, но и дополнительных полупроводниковых элементов, разработчикам удалось значительно уменьшить размеры устройства.

Они редко встречаются в качестве отдельной аппаратуры, но в любом автомобильном усилителе, как составная часть присутствует активный фильтр.

Инструкция как подключить пищалки к авто пошагово

Каждый автомобилист хочет, чтобы в машине было комфортно и удобно. Один из элементов комфорта, с которым приятнее находиться в авто – музыка. Поэтому автовладельцы пытаются всячески улучшить аудиосистему и устанавливают разнообразное дополнительное оборудование. Один из элементов, помогающих улучшить звук – колонки и качественная аудиосистема. Среди многообразия систем, есть динамики, называемые твитерами или пищалками, которые устанавливаются в дополнение акустики или отдельно. Но как правильно установить колонки, и куда подключать это оборудование знает не каждый автовладелец.

В каких местах рекомендовано устанавливать высокочастотные динамики?

Производители рекомендуют много мест, в которых можно разместить высокочастотные динамики, чаще всего на уровне ушей. Другими словами, направить их как можно выше на слушателя. Но не все согласны с подобным мнением. Такая установка не всегда удобна. Она зависит от конкретных обстоятельств. И количество вариантов установки довольно-таки большое.

  • Уголки зеркал. В процессе поездки они не будет вызывать дополнительный дискомфорт. Притом красиво впишутся в интерьер транспортного средства;
  • Приборная панель. Монтаж можно выполнить даже с помощью двухстороннего скотча;
  • Подиумы. Здесь есть два варианта. Первый – поставить твитеры в штатный подиум (который идёт в комплекте с пищалкой), второй – изготовить подиум самостоятельно. Последний случай более сложен, но при этом гарантирует более качественный результат.

Куда лучше всего направлять твитеры?

Проектируя автозвук, можно выбрать один из двух вариантов:

  1. каждый твитер направляется на слушателя. То есть, правую пищалку направляют на водителя, левую – также на него;
  2. Диагональная установка. Другими словами, твитер справа направляется на левое сиденье, в то время как левый динамик – на правое.

Выбор того или иного варианта зависит от индивидуальных предпочтений владельца. Для начала можно направить вч динамики на себя, а потом попробовать диагональный способ. После тестирования владелец сам решит, нужно выбрать первый способ, либо отдать предпочтение второму.

Схемы подключения

Качественный автозвук обеспечивает правильно подобранная частота среза. Если для акустики используется трехполосный кроссовер, то в этом случае определяется 2 частоты среза: 1 — для разницы низких и средних частот, 2 — для фильтрации средних и высоких.

Активный тип усилителя является встроенным оборудованием, поэтому для установки стереосистемы необходимо просто выбрать наиболее подходящее место в машине. Пассивный можно подключить самостоятельно, для этого используется простая схема:

  1. Необходимо установить в салоне автомобиля подходящие колонки.
  2. Подсоедините динамик к клеммам устройства на входе.
  3. Чтобы подключить кроссовер к колонкам авто, необходимо смотреть на маркировку.

Обозначения входов для динамиков:

  • Wf — широкополосной;
  • Sw — сабвуфер;
  • Mw — мидвуфер;
  • Tw — высокочастотный.

Упрощенным вариантом подключения является последовательное соединение высокочастотных динамиков с широкополосными. Катушка из тонкого провода присоединяется параллельно твиттерам. Этот вариант позволяет подключить пищалки без кроссовера.

В этом случае усилится звук высокочастотных колонок, но низкочастотные и среднечастотные будут слегка ослабляться. Все зависит от толщины выбранного провода в катушке. Чем он будет тоньше, тем выше будет сопротивление. Альтернативная схема подключения динамиков обеспечит естественным и качественным звуком любую аудиосистему.

Практически каждый автомобилист старается оснастить свою машину музыкой, при этом не всегда придерживаясь правил установки и подключения колонок

Чтобы качество звука радовало, важно не только подобрать динамики, но и знать, куда их установить и как правильно подключить. Если преследуется цель самостоятельного монтажа акустической системы в авто, то с возможными нюансами этой процедуры следует ознакомиться заранее, после чего можно приступать к пошаговым действиям

Учебное пособие: Пассивный зуммер: ARTC 4330/5330

    Щиток приборов

    2172 ARTC 4330/5330 CS

    Учебное пособие: пассивный зуммер

    Перейти к содержанию Щиток приборов

    • Авторизоваться

    • Панель приборов

    • Календарь

    • Входящие

    • История

    • Помощь

    Закрывать
