Наличие на руках телефона, флешки, камеры и другого устройства непременно требует его быстрого подключения для обмена данными. Для таких задач можно приобрести специальные комплектующие и носить с собой – например, переходник с USB c на 3.5 Jack. Он обеспечит простое подключение и быстрый обмен информацией. Благодаря качественному изготовлению он прослужит долго и не подведет в самый ответственный момент.
Если нет возможности его купить, можно изготовить переходник USB самостоятельно. Для этого потребуются старые устройства, которые и станут «донорами» запчастей. Особенности работ и методику мы подробно разберем в этой статье.
Что понадобиться?

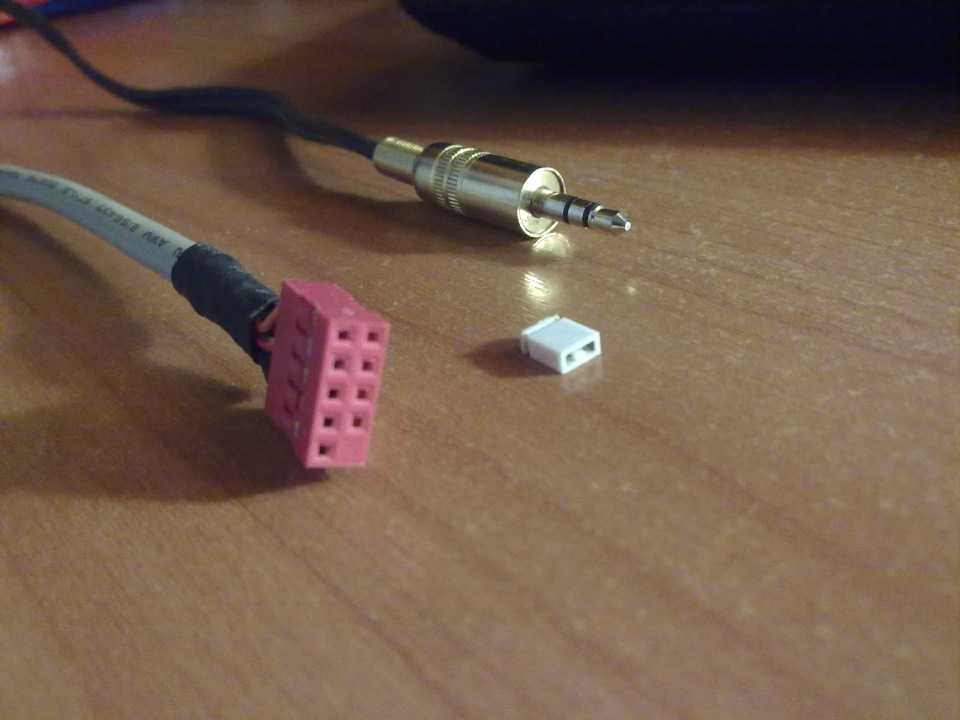

Чтобы сделать переходник USB, потребуется:
- Старый кабель – от него отрезаем провод с большим запасом, чтобы припаять к гнезду. Этот штекер и будет вставляться в смартфон, поэтому нужно подобрать рабочий экземпляр. При желании его можно купить в радиодеталях, но необходимо внимательно смотреть на цену, поскольку в большинстве случаев стоимость запчасти соизмерима с приобретением готового переходника.
- Гнездо USB – его можно аккуратно выпаять из любого старого ненужного устройства. Когда будете этим заниматься, соблюдайте осторожность, поскольку контакты обычно идут перпендикулярно гнезду, а в новом девайсе будут направлены параллельно.
- Дополнительно – помимо запчастей, следует подготовить паяльник, кислоту, припой и изолятор. В качестве последнего можно использовать термоусадочную трубку, холодную сварку или горячий клей. Потребуется и «третья рука» для фиксации деталей.
Изготовление
Процесс пайки включает следующие действия:
- включаем и разогреваем паяльник, а пока он греется, подготавливаем основные запчасти к работе;
- отделяем контакты так, чтобы они совпадали с проводами на microUSB, зачищаем их;
- используя кислоту, обрабатываем контакты, на них не должно быть ничего лишнего;
- главное, не спаять контакты наоборот, поэтому на концах должны совпадать «низ» и «верх»;
- убедившись в наличии изоляции расстоянием, проверяем переходник, подключив через него карту к смартфону;
- если все работает, аккуратно отсоединяем и заливаем холодной сваркой или термоклеем, провода можно заизолировать трубкой.

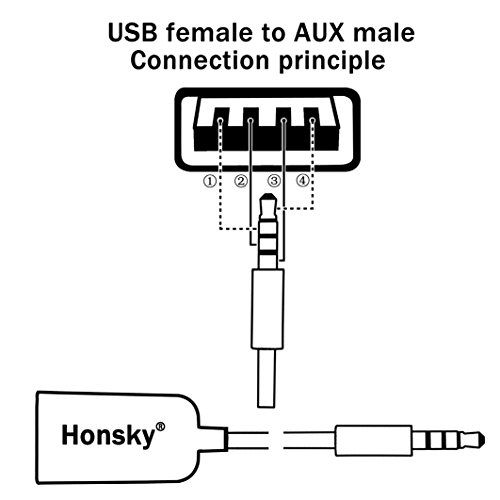

Как разобраться с полярностью?
Здесь есть один момент – чтобы телефон видел карту, нужно добраться до четвертого контакта и соединить его перемычкой с проводом GND (4 и 5 контакты). Если все сделать правильно, то гаджет сразу будет понимать, что к нему подключили другое пассивное устройство. Если же не будет этой перемычки, то карта не прочитается, поскольку смартфон сам будет работать как пассивное устройство.
Если же планируете подключать к телефону жесткий диск, потребуется дополнительное питание более 100 мА. Для этого к контактам 4 и 5 припаивается дополнительный провод для питания. В данном случае жесткий диск заработает и гаджет распознает его, через устройство можно будет работать с информацией.
Новый USB переходник или изготовленный своими руками?
Здесь многое зависит от того, что Вы хотите получить – если под рукой есть старая техника с соответствующими запчастями, а также время и желание, то можно сделать переходник и самостоятельно. Но нужно помнить, что в случае ошибок есть риск короткого замыкания и гаджет выйдет из строя, что приведет к нежелательным тратам. В этом случае проще купить комплектующее, чем так экспериментировать.
Как показывает практика, заводская продукция дольше служит и более устойчива к внешним воздействиям. Нужно только выбрать подходящую модель по ее характеристикам.

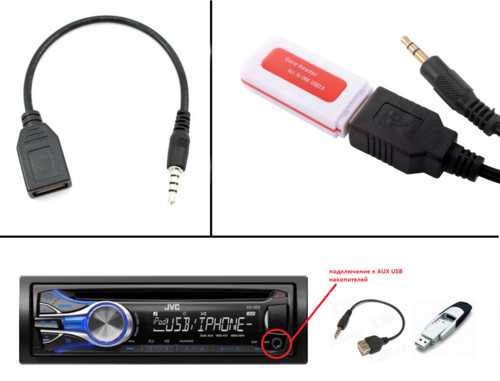

Инструкция по изготовлению USB-адаптера для штатных магнитол своими руками
13.10.202237 849 3 6 Видео и медиа устройства
Автор:Иван Баранов
Штатное устройство с флешкойКогда появились кассетные магнитофоны и CD-плееры, машины стали укомплектовываться автомагнитолами. Но с развитием радиоэлектроники появились USB-флешки, которые полностью заменили другие носители. Они не занимают много места, на них можно записать большое количество музыкальных файлов, при этом во время поездки музыка не будет прерываться от езды по бездорожью. Как сделать USB-порт (адаптер) для штатных магнитол своими руками, описывается в этой статье.
Содержание
- 1 Руководство, как сделать USB-вход в автомагнитоле
- 1.1 Подготовка
- 1.2 Этапы
- 2 Заключение
- 3 Видео «Подключение USB-порта»
[ Раскрыть]
[ Скрыть]
Руководство, как сделать USB-вход в автомагнитоле
Почти все современные автомобили укомплектованы автомагнитолой. Многие водители не хотят менять ее на новое китайское устройство ради того, чтобы получить USB-вход. Для того, чтобы была возможность слушать музыку с флешки, к штатной магнитоле нужно присоединить USB-адаптер (автор видео — oleg ko).
Подготовка
Установка USB в штатную магнитолу не займет много времени, но нужно обладать некоторыми знаниями по радиотехнике и уметь пользоваться паяльником. В первую очередь нужно приобрести МР3-плеер, который может читать флешки и карты памяти. Важно, чтобы на нем был выход для наушников. Это необходимо для того, чтобы можно было снимать аудио-сигнал.
Можно воспользоваться FM-триммером, который оборудован аудио-выходом. Преимущество триммера в том, что в комплекте с ним идет дистанционный пульт управления.

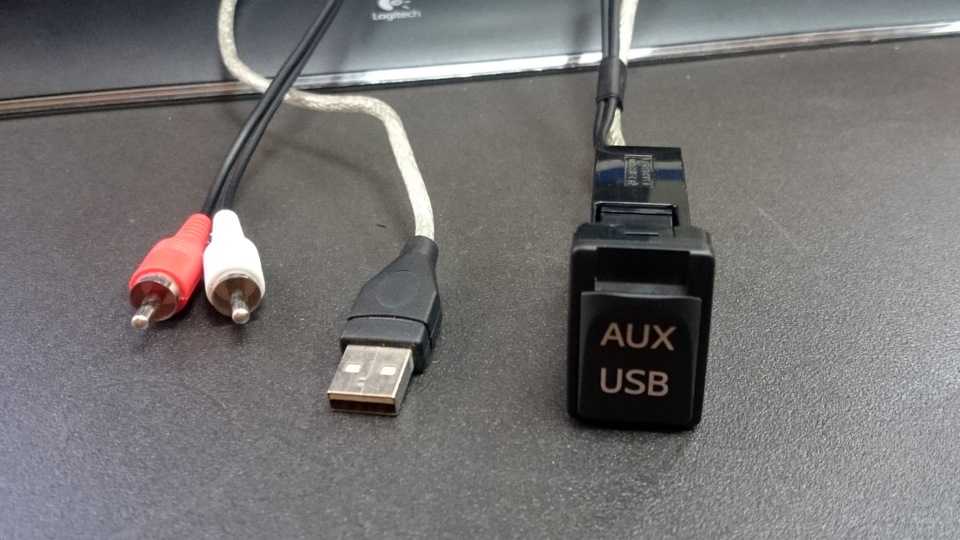

Набор для подключенияЭтапы
Купив подходящее устройство с аудио выходом, и приготовив необходимые инструменты, можно приступать к работе.
Подключение состоит из следующих этапов:
- Вынимаем устройство и извлекаем из него лентопротяжный механизм или CD-привод.
- Положительный провод питания от плеера припаиваем к контакту магнитолы. После включения должно появиться напряжение 9 или 12 В.

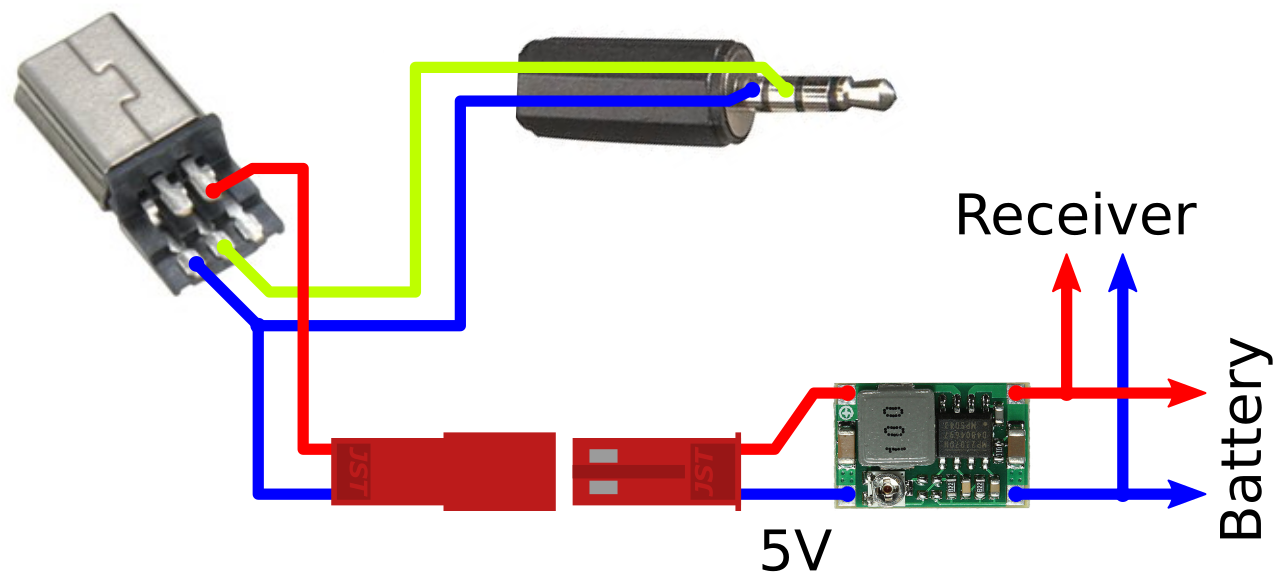

- Для МР3-плеера нужно включить в схему преобразователь напряжения с 12 Вольт на 5 Вольт. В триммере он встроенный.
- Для подключения звука необходимо взять экранированный провод и подсоединить с его помощью AUX выход магнитолы к аудио выходу плеера. Если нет такого провода, тогда нужно на плате найти предварительный усилитель, именно к нему идет провод, который нам нужен.
- Находим на микропроцессоре выход аудио сигнала. Выпаиваем конденсаторы, а на их место подаем аудио сигнал с плеера.
- Теперь устанавливаем плату МР3-плеера. При этом следует соблюдать осторожность, чтобы не избежать короткого замыкания.
- Сделать USB входом можно отверстие на панели, где вставлялись диски или кассеты.
- Кнопки для управления плеером выводим к клавишам управления расположенным на передней панели.
- Далее осталось собрать штатную автомагнитолу и установить ее на место.
Теперь можно слушать музыку с цифровых устройств через USB-порт, сделанный своими руками. Для этого нужно включить режим ТАРЕ или AUX. Управление треками осуществляется либо с помощью кнопок на панели, либо пультом, если использовался FM-триммер.
Заключение
Преимущества подключения USB-адаптера к магнитоле:
- легко установить;
- флешка лишена недостатков проигрывания CD-дисков, когда выгорает лазер и возникают проблемы с воспроизведением дисков;
- на флешку помещается много файлов, их легко обновлять и дополнять;
- воспроизводится запись в том качестве, в котором была записана;
- можно использовать штатное устройство;
- USB-вход не занимает прикуриватель.
Таким образом, подключить USB-порт не сложно. Главное, уметь пользоваться паяльником и разбираться хоть немного в электронике.
Подключив в автомагнитоле свой переходник для флешек, можно сэкономить на покупке нового устройства, оборудованного USB-адаптером.
Загрузка …
Видео «Подключение USB-порта»
В этом видео наглядно демонстрируется, как подключить USB-порт для автомагнитолы (автор видео — shlepanovan).
Была ли эта статья полезна?
Спасибо за Ваше мнение!
Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Да (60.00%)
Нет (40.00%)
Самодельный адаптер Micro USB-C на 3,5 мм и усилитель для наушников (часть 4)
Это будет последняя часть серии самодельных адаптеров USB-C и микроусилителей. Сегодня я покажу, как усилитель был полностью собран в полностью готовое устройство.
Содержание
- Предыдущие части этой темы
- Конструкция устройства
- ЦАП ALC4042 USB-C
- Плата усилителя INA1620
- Вся сборка и заключительные мысли
- Ссылки и список деталей
Предыдущие части по этой теме
- Портативный усилитель для наушников своими руками на базе микросхемы INA1620 и TPS65135 (Часть 1)
- Микроусилитель для наушников PCBЧасть 2)
- Адаптер Micro USB-C на 3,5 мм и усилитель для наушников (часть 3)
- Самодельный адаптер Micro USB-C на 3,5 мм и усилитель для наушников (часть 4) (эта страница)
Конструкция устройства
Все устройство состоит из двух основных частей. На первом конце кабеля находится ЦАП USB-C, который принимает цифровой аудиосигнал и преобразует его в аналоговый сигнал. На другом конце находится плата усилителя, которая содержит две основные схемы: подачу питания и усиление.
Для соединения ЦАП с усилителем использовался простой 4-жильный кабель USB:
ЦАП ALC4042 USB-C
ЦАП USB-C (ссылки в конце этого поста) использует микросхему ALC4042 для преобразования цифрового сигнала в аналоговый. аудио. Его основными параметрами являются частота дискретизации 384 кГц и разрядность 32 бита. Другие параметры, такие как отношение сигнал/шум, THD и т.д. мне не известны, так как я мало искал или не проводил замеры. В любом случае, было бы немного наивно ожидать исключительного качества от такого крошечного мобильного устройства.
Я также пробовал более новую версию ЦАП ALC5686, но у него был небольшой шум на выходе в режиме ожидания (музыка не играла), в то время как ALC4042 был совершенно тихим. Хотя шум ALC5686 исчезает при воспроизведении музыки (поэтому это не такая уж большая проблема), в конце концов я решил придерживаться более старой микросхемы ALC4042.
Я решил использовать USB-соединение вместо стандартного 3,5-мм разъема только потому, что USB может подавать питание на подключенное устройство, которое необходимо для усилителя. С платами USB-C DAC есть только одна крошечная проблема. Обычно на плате есть контакты GND, L, R и MIC. В моем случае мне также понадобились +5В, которые были взяты со случайной пустой площадки на плате:
После пайки платы ЦАП и куска провода вид был такой:
Как видно на фото выше, красный провод использовался для +5В, черный — GND, белый — левый канал, зеленый – Правый канал. Кроме того, я использовал термоусадочную трубку для покрытия проводов:
Наконец, я использовал эпоксидную смолу, чтобы склеить части корпуса ЦАП.
Плата усилителя INA1620
Схема подачи питания основана на микросхеме Texas Instruments TPS65135. Он изменяет напряжение с одиночного +5В, которое берется с печатной платы USB DAC и преобразуется в сдвоенное +-5В. Отличительной особенностью этой ИС является то, что для нее требуется только одна катушка индуктивности и несколько резисторов и конденсаторов, поэтому вся схема не занимает много места.
Усиление аналогового сигнала основано на микросхеме INA1620, также произведенной Texas Instruments. Усиление установлено на 2. Из тестирования в предыдущем посте было выбрано это значение, так как оно является лучшим компромиссом — его достаточно для раскачки наушников на 300 Ом, но и с наушниками на 32 Ом оно не является неадекватно громким. Другими словами, его можно использовать как с наушниками с высоким, так и с низким импедансом.
А вот и вся схема:
Выход INA1620 напрямую подключен к 3,5 мм разъему для наушников. Сам разъем представляет собой простой разъем, который по замыслу должен быть надет на конец аудиокабеля.
Имеет 4 контакта: GND, L, R и MIC. Вывод микрофона в данном случае не использовался.
Печатная плата усилителя не помещается в этот разъем, поэтому я также напечатал на 3D-принтере более длинную заглушку:
После того, как эта часть была напечатана и проверена, подходит ли она ко всей сборке, пришло время припаять конец усилителя:
Наконец, этот конец с заглушкой и его первоначальный вид крышки:
С модификацией более длинной заглушки аудиоразъем стал примерно на 1 см длиннее, чем его первоначальный дизайн.
Вся сборка и заключительные мысли
Итак, конечный продукт выглядит так, как показано ниже:
Визуально он похож на обычный аудиоадаптер USB-C на 3,5 мм, за исключением того, что разъем 3,5 мм немного длиннее.
В итоге музыка воспроизводится гораздо чище, чем через стандартный 3,5-мм разъем, и немного громче, чем решение с одним ЦАПом (потому что коэффициент усиления всего 2). Устройство способно управлять высоким импедансом (протестировано с 300 Ом Sennheiser HD650). На большой громкости с низкоимпедансными (32 Ом) наушниками звук сильно искажается, но решение этой проблемы – просто уменьшить громкость :).
Стоит отметить, что сначала я спроектировал усилитель, а потом купил ЦАП. Итак, опробовав ЦАП, я выяснил, что громкости с выхода ЦАПов без дополнительного усиления вполне хватит для раскачки 300-омных наушников. Это означает, что более дешевым и, вероятно, гораздо более простым решением было просто купить обычный ЦАП/адаптер USB-C на 3,5 мм (например, один из этих на Aliexpress).
Подводя итог, хотя мне могло бы сойти с рук простое решение USB DAC, которое уже доступно на рынке, я согласен с идеей и дизайном моего решения. Цепь питания и усилитель умещаются на крошечной плате, которая сама по себе классная (по крайней мере, для меня).
Все файлы оборудования (схемы, проект KiCAD, Gerber, список деталей и т. д.) можно найти на моем GitHub: DIY Micro Amp Git
Все 3D-файлы (используемые для печати) для деталей усилителя также можно найти на Thingiverse : Заглушка и держатель для пайки.
Аудиоразъемы 3,5 мм куплены на Алиэкспресс (Партнер)
ЦАП ALC4042 куплен на Алиэкспресс (Партнер). В качестве альтернативы ему можно использовать ЦАП ALC5686 (Affiliate).
Подпишитесь на рассылку новостей!Дайте мне знать, если вам понравилась страница. Это поможет улучшить содержание.
Categories Аудио Теги DIY, Усилитель для наушников, INA1620, Микроусилитель, TPS65135Этот веб-сайт использует файлы cookie для улучшения вашего опыта. Будем считать, что вас это устраивает. Для получения дополнительной информации вы можете посетить страницу Политика конфиденциальности. ACCEPT
Что такое USB-C и USB-C PD?
Запутались в новейших USB-кабелях и технологиях зарядки? Ты не один. Мы разбираем последние спецификации, чтобы вы могли получить максимальную отдачу от вашей технологии.
Технологические компании десятилетиями пытались стандартизировать соединения между компьютерами и их «периферийными устройствами» — мышами, клавиатурами, сканерами и т. п. Но когда вы лихорадочно ищете в старой коробке со шнурами ту странную форму, которая нужна конкретному устройству, стандартизация кажется скорее натяжкой, чем реальностью.
USB, или универсальная последовательная шина, появилась в конце 1990-х годов как согласованный стандарт для передачи данных между устройствами и их периферийными устройствами. У него была выносливость, если не универсальная связь. Эти шнуры в коробке? Многие из них, вероятно, являются ранними USB.
Введите USB-C. Если у вас есть ноутбук, планшет или телефон Android, вы знакомы с этим новейшим USB-портом и штекером. Однако USB-C не просто обрабатывает данные. Современная технология USB также обеспечивает питание, и много энергии.
Можно ли, наконец, выбросить эти старые шнуры? Вещи ищут.
На этой странице
Типы USB и стандарты USB
Когда мы думаем о разъеме или порте USB, мы склонны думать о том, как они выглядят. Оказывается, это именно то, что мы должны делать.
Типы USB классифицируются по форме. Знакомый плоский USB-порт прямоугольной формы, который десятилетиями был на задней панели компьютеров? Он называется USB-Type A или USB-A.
Стандарты USB, также называемые спецификациями, касаются основных технологических возможностей USB: скорости передачи данных и подачи питания. Первым стандартом передачи данных был USB 1.0, а последним — USB4 с несколькими промежуточными версиями. Последним стандартом подачи питания является USB-PD Revision 3.1.
Каждое устройство, кабель, штекер или порт, в которых используется технология USB, относится к определенному типу (например, USB-C) и соответствует определенным стандартам (например, USB4 и USB-PD).
Что такое USB-C?
USB-C — это тип подключения, который ставит универсальный в USB. Продолговатые и симметричные, нет правильного или неправильного способа их подключения. Кабели тоже двунаправленные — неважно, какой конец к какому устройству подходит. Данные и ток могут перемещаться в любом направлении.
Простота использования — это большое преимущество, но производительность часто является более важным фактором внедрения технологий. USB-C обладает гораздо большими возможностями передачи данных и энергии, чем предыдущие типы USB, и поддерживает несколько типов данных — даже данные не-USB, такие как HDMI.
Устройства, которые еще не используют USB-C — гм, iPhone — скоро будут насильно перетянуты в семейство USB-C, по крайней мере, в Европе. К концу 2024 года парламент Европейского союза (ЕС) потребует возможность зарядки USB-C на всех устройствах малого и среднего размера.
Franck Legros/Getty Images
Что такое USB Power Delivery?
USB Power Delivery (USB-PD) — это спецификация USB-зарядки, которая максимально увеличивает доступную мощность, подаваемую на устройство. Когда люди говорят о технологии «быстрой зарядки», это USB-PD.
Последний стандарт USB-PD может обеспечить 240 Вт — мощность измеряется в ваттах — для устройств, которые могут с этим справиться. Это огромный скачок по сравнению с предыдущей спецификацией, максимальная мощность которой составляла 100 Вт.
Тот факт, что зарядное устройство может обеспечить мощность 240 Вт, не означает, что устройству нужна вся эта мощность или что кабель может ее выдержать. Важно, чтобы система подачи питания не просто выдавала максимальную мощность тому, что к ней подключено. Наушникам не нужна такая же мощность, как ноутбуку.
USB-PD позволяет устройствам взаимодействовать друг с другом перед передачей и получением питания, поэтому они могут принимать и/или отдавать только то, что необходимо.
USB-C для подачи питания
Может ли USB-PD работать с кабелями USB-C? Абсолютно. Последнее поколение USB-PD обеспечивает максимальную мощность только в сочетании с новейшей технологией USB-C. Но не все кабели и порты USB-C поддерживают USB-PD.
Еще не запутались? Подумайте об этом так: Цепь настолько прочна, насколько прочно ее самое слабое звено.
Когда Форум разработчиков USB, руководящий орган USB, выпускает новые стандарты, они не конфискуют старые. Он все еще работает, верно? Он просто использует немного менее мощную технологию, и он будет ограничен скоростью и мощностью, на которые он уже способен.
