Что значит антенна замкнута? | antenna.ru – антенна.ру

Чем страшен Перегруз антенны? Что это вообще за надписи?

Наш эксперт Станислав Боуш Рассказывает о проблемах, возникающих при подключении антенны и настройке цифровой приставки.

Очень часто на форумах люди спрашивают: “Подключаю телевизионную антенну к цифровой телевизионной DVB-T2 приставке, а на экране телевизора написано перегрузка антенны (замыкание антенны). Что мне делать?” Понятно, что вместо приема 20ти бесплатных цифровых каналов, на эту картинку долго смотреть не хочется. Да и тревожно несколько – а вдруг что-то сгорит – то ли цифровой ТВ тюнер, то ли телевизор. Какие действия? Как устранить?

Что видим: На экране телевизора при этом появляется вот подобная картинка. Ни тюнер, ни телевизор не сгорит, но разобраться что случилось необходимо.

Что это сообщение обозначает? Перегруз, перегрев, перегрузка, перезагрузка антенны, замыкание антенны? Надписи могут быть разные, смысл всегла один – короткое замыкание в цепи антенны или неисправность антенны. Ваш DVB-T2 тюнер это определил и автоматически отключил питание активной ТВ антенны.

Поэтому главное что необходимо сделать – вынуть штекер антенны из ТВ цифрового тюнера и внимательно изучить DVB-T2  цифровой тюнер, антенну, удлинитель антенны (если есть), штекер и входное гнездо антенны на тюнере (в месте установки). В каждом из этих компонентов может возникнуть неисправность или ошибка. На активную антенну надо подать питание. В современных антеннах питание напряжением 5 вольт подается на телевизионный кабель, на центральную жилу.

1. DVB-T2  цифровой тюнер для приема двадцати каналов бесплатного цифрового телевидения  – это сложное электронное изделие. Чтобы цифровой приемник нормально работал, ничего сложного не требуется, а вот аккуратность при подключении штекера во входное гнездо необходимо соблюдать. Самая часто встречающаяся ошибка, из-за которой появляется подобная надпись – небрежность при включении антенны во входное гнездо тюнера. Земляной контакт антенного штекера касается одновременно центрального контакта и земляного контакта тюнера – и тут же автоматически появляется надпись “ПЕРЕГРУЗ АНТЕННЫ”. Итак, антенна у нас отключена от тюнера, попробуем все включить еще раз. Идем в меню тюнера (нажимает ОК как требуется на предыдущей картинке, чтобы выйти из ошибки, далее жмем кнопку МЕНЮ на пульте цифровой приставки). Видим примерно такую картинку:

Теперь надо пролистать при помощи пульта от тюнера все страницы меню и найти ту из них, на которой есть пункт ПИТАНИЕ АНТЕННЫ. Повторюсь, на активную антенну надо подать питание. В современных антеннах питание напряжением 5 вольт подается на телевизионный кабель, на центральную жилу от тв тюнера.

Питание активной антенны есть во всех, абсолютно во всех цифровых приставках для приема 20 каналов бесплатного телевидения DVB-T2. Не путайте с современными СМАРТ-Телевизорами, в 99% телевизоров отсутствует возможность подачи питания на активную антенну. В этом смысле, тюнер лучше.

Вот эта страница меню. Питание антенны выключено автоматически при появлении надписи ПЕРЕГРУЗКА АНТЕННЫ самим тюнером, это зашито у него в программе. Для того, чтобы убедиться что тюнер жив и здоров, необходимо включить пункт Питание антенны (антенна, как мы помним, отсоединена от цифровой приставки). Стрелочками на пульте меняем ОТКЛ на ВКЛ вот что получается:

Жмем ОК. если после этого опять появляется наша печальная надпись ПЕРЕГРУЗКА АНТЕННЫ, значит, проблема в тюнере. Внимательно смотрим на входной антенный штекер приставки. Продуваем его, потому что вполне вероятно медная волосинка оплетки кабеля замыкает землю на центральную жилу кабеля. Если же никаких волосинок нет, все чисто, значит неисправен тюнер. Относим тюнер к месту покупки для ремонта или замены.

Если же тюнер работает нормально, значит проблема в другом месте. Переходим к удлинителю.

2. Удлинитель телевизионный антенный. Отсоединяем его от антенны (это возможно не всегда, часто антенна комплектуется собственным несъемным кабелем, например почти все комнатные антенны).

Проблемы могут быть в неправильной разделке кабеля. Волосинки оплетки попадают (касаются) на центральную жилу и получается короткое замыкание. Это можно определить визуально. Если при подключении кабеля (без антенны) опять выскакивает наша печальная надпись ПЕРЕГРУЗКА АНТЕННЫ, а вы точно уверены что все проверили, значит замыкание где то посередине кабеля. Проверить это можно при помощи электрического тестера. У вас или ваших знакомых/соседей наверняка есть такой прибор, который может проверить кабель на короткое замыкание.  Если КЗ в кабеле в середине куска…. Кабель на замену… особенно часто это происходит с китайскими кабелями из сетевых гипермаркетов.

3. Ну и вариант номер три. Все дело в антенне.

3.1. У вас антенна пассивная. Питание ей не и нужно, но конструкция антенны такая, что тюнер определяет антенну как короткозамкнутую. на самом деле, китайцы просто не поставили в антенну разделительный конденсатор стоимостью 12 копеек – съэкономили. Отключите питание в меню тюнера и забудьте.

3.2. Антенна активная. Питание ей необходимо. Проблемы могут быть в неправильной пайке штекера или волосинки оплетки попали в разъем и касаются центральной жилы. И получается короткое замыкание. Это может быть как снаружи, как и внутри коробочки усилителя. Продуваем, разбираем, проверяем, если не помогант – антенный усилитель неисправен. Замена. Открывать коробочку усилителя/антенну не рекомендую. Можете лишиться гарантии. Да и разбираться надо в этом.

3.3. Антенна активная. Питание ей необходимо. И вы его уже подаете от сетевого адаптера 220 вольт, который  входит в комплект антенны (вставляется в розетку).  Отключите питание в меню тюнера и забудьте. Пользуйтесь подключением питания антенны от сетевого адаптера.

3.4. Антенна активная. Питание ей необходимо. Индикатор антенны светится, все нормально. Попробуйте запитать антенну от инжектора питания. Иногда встречаются тюнеры со слабым током, меньше положенных 30-50 мАмпер. Померить ток можно тестером. Если ток более 70-100 мА, неисправна все-таки антенна. Это очень много (но надо посмотреть что написано в паспорте антенны). Если же ток 20-30 мА, значит не справляется тюнер. Его либо менять, либо попробовать питать антенну от инжектора питания.

3.5. Если в ситуации 3.4 вы решите питать антенну от инжектора, а антенна все таки неисправна, инжектор сгорит. Вы это определите по противному запаху сгоревшего пластика. Поэтому это решение на ваш страх и риск.

3.6. Чаще всего надпись ПЕРЕГРУЗКА АНТЕННЫ при кратковременном касании штекером одновременно и Земли и Центрального контакта входного разъема при переключении антенны “На ходу”, без выключения тюнера. Земляным контактом вы кратковременно касаетесь одновременно и оболочки, и центральной жилы. Это не опасно, но требует включения питания в меню тюнера, поскольку цифровая приставка автоматически выключит питание антенны.

3.7 Короткое замыкание в удлиннителе. Или в штекере кабеля/удлиннителя. разбираем, проверяем тестером или визуально.

Резюме. Чем страшен Перегруз антенны? Чаще всего надпись ПЕРЕГРУЗКА АНТЕННЫ появляется не просто так. Но это устранимо.

 Вот и все на сегодня. С Вами был эксперт Станислав Боуш.

 Вот и все на сегодня. С Вами был эксперт Станислав Боуш.

В следующей статье Я расскажу, куда направить антенну для приема 20 каналов бесплатного цифрового телевидения , как собственно узнать куда повернуть цифровую антенну, где находится передатчик цифрового ТВ и о карте приема цифрового – местонахождении и зоне покрытия цифрового сигнала в России.

Как включить питание антенны на телевизоре

Перехода на цифровое телевидение не избежать. И на рынке стали появляться различные модификации антенного оборудования.  Среди них появилась антенна с платой усиления на от 5 до 12 вольт.

Подача напряжения на антенное оборудование осуществляется  от цифровой dvb t2 приставки, телевизора через USB инжектор или сетевого адаптера с номиналом 5-12В/0,5Ам. Далее разберемся, как включить питание антенны.

Подключения от приставки.

Подать напряжение на плату усиления от t2 ресивера довольно просто. Все что необходимо сделать – это включить питание антенны в меню цифровой приставки. Берем пульт от ресивера и нажимаем меню (menu). Далее необходимо найти пункт «питания антенны» и активировать его. Меню оборудования может визуально отличаться на разных моделях, но суть одна.

Как включить питание антенны на телевизоре

К сожалению не все телевизоры могут подать напряжение на плату усиления. Если ваш телевизор поддерживает эту функцию, то считайте вам повезло. Включение на телевизоре происходит, так же как и на цифровой приставке. Через меню телевизора. В случае если такой функции не обнаружено, то придется потратить пару сотен на покупку USB инжектора.

«USB-инжектор – устройство предназначено для подачи напряжения на активную антенну от USB порта телеприемника, сетевого адаптера, приставки dvb-t2»

Позволяет подключить антенное оборудование к USB порту, без сетевого блока 220 В. Нет лишних проводов, потребителей тока. Безопасный способ подключения.

Другие способы подключения

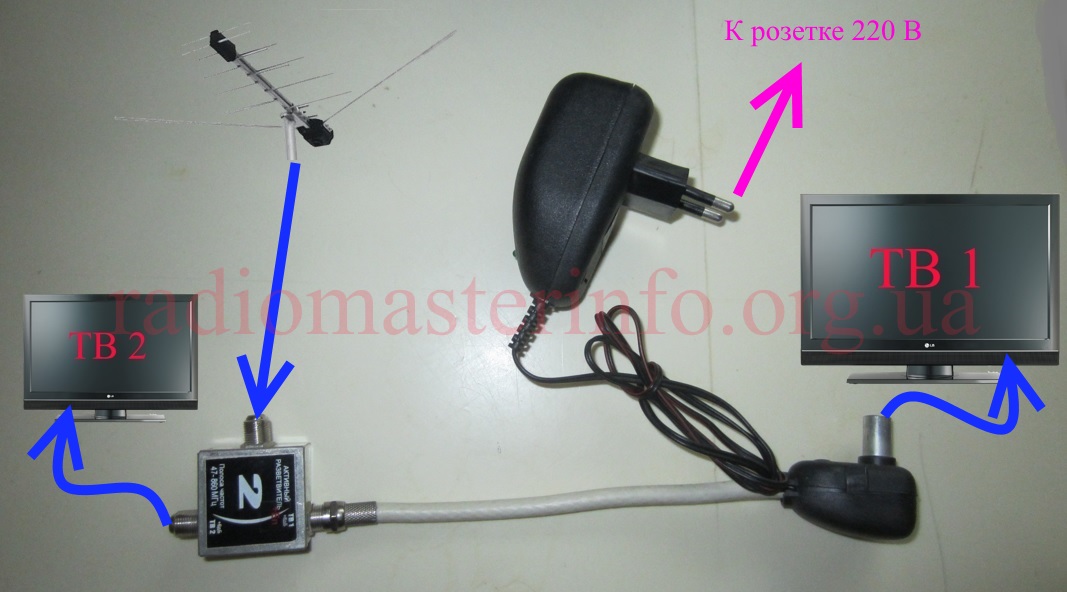

Ну и в случаи если у вас нет на телевизоре USB, то остается использовать блок питания. Подойдет блок зарядки от телефона, планшета с USB выходом и номиналом 5-12В/0,5Ам. Далее показана схема подключения активного оборудования от цифровой эфирной приставки или телевизора через делитель. Для такого способа разводки делитель сигнала должен быть с проходом по питанию. Можно использовать сплиттер для спутникового телевидения.



Вторая схема не использует делитель, а приставки подключаются последовательно через петлевой выход на ресивере. Питание антенного оборудования включается на приставке. Так же как и в первом варианте подключения.



Схема подключения с использованием адаптера можно посмотреть здесь.

Похожие статьи

Цифровое телевидение «Antenna short» в некоторых приставках D-Color, BBK и других на MStar

Для начала напомним как убрать «Antenna short», «Antenna Overcurrent!!!», «Warning: LNB short!», «Перегрузка антенны», «Antenna Overload» — сообщения о перегрузке (замыкании) антенны — у любых приставок:

1. Отключить антенну от приставки.
2. Отключить приставку из розетки.
3. Включить приставку.
4. Отключить в меню пункт типа «Питание антенны».

Пункт «Питание антенны» надо включать только для Активных антенн, не имеющих своего источника питания.

Не надо включать — для пассивных и активных антенн со своим источником питания.

К сожалению, в отдельных моделях D-Color, BBK, OLTO, Sky Vision на процессоре MStar даже после выдёргивания антенны, сообщение

Antenna short остаётся на экране. Т.е. заклинило. Пультом можно только выключать/включать приставку.

Некоторые сталкиваются с этим сразу же после покупки, ошибочно включив пункт Питание антенны:

Если приставка ещё на гарантии, то с документами — обратиться в Сервис D-Color или к продавцу (у значительной части торговых марок — нет Сервис-центров).


Абсолютное большинство приставок на MStar при замыкании антенны вообще не выводят никаких сообщений (их нет даже в прошивке), поэтому всё — молча (в отличие от других процессоров), и только зайдя в меню можно обнаружить, что пункт Питание антенны стал Откл.


Далее — 2 наиболее простых способа как это сообщение убрать, если гарантия уже закончилась.

Конечно, до этого вы уже попробовали основной способ, описанный в самом начале.

1. Нажать кнопку EXIT (чтоб убрать окно «Antenna short») и затем сразу же нажать кнопку MENU, чтобы попасть в меню:

Затем снова нажимать EXIT и сразу > стрелка вправо, чтобы дойти до 3 значка Поиск.

Потом всё также нажимая EXIT и стрелка вниз, дойти до пункта Питание антенны (или Питание антенного усилителя):

Затем снова нажимать EXIT и сразу > стрелка вправо или < стрелка влевоОтключить.

Нельзя нажимать кнопки пульта одновременно. Только поочередно, но быстро: нажали/отпустили EXIT — убралось окно «Antenna short» и затем сразу же нужную кнопку.

В приставках с кнопками на передней панели CH+/CH- также можно спускаться вниз с помощью них, они не блокируются.

Всё это требует терпения и определенной сноровки, у некоторых людей уходит до 2 часов.

Поэтому, желательно, предоставить это более молодому поколению.


Другой способ гораздо более простой, но действовать надо аккуратно.

2. Кратковременно подать напряжение +3.3В − +5В — на антенный вход приставки:

Окно «Antenna short» уйдет, сразу же зайти в меню и Отключить пункт Питание антенны.

В качестве источника — любой адаптер питания с напряжением +3.3В − +5В:
его прикоснуться — к корпусу антенного входа, а + — к центральному контакту.


В комментарии укажите точную модель приставки, у которой выскочило подобное сообщение, и удалось убрать одним из указанных способов.

Оцените публикацию

Задать вопросы о цифровом телевидении можно на форуме DVBpro

Автор: Александр Воробьёв, 22 Янв 2020 | Постоянная ссылка на страницу: http://dvbpro. ru/?p=27717

почему телевизор показывает показывает перезагрузку антенны

Ключевые теги: ремо тв антенна, заказать почему телевизор показывает показывает перезагрузку антенны, домашняя самодельная антенна для цифрового тв.


тв антенны самара, подключение антенны к телевизору samsung, служба телевизионной антенны, антенна для телевизора купить иркутск, прибор для настройки антенны триколор тв купить

Принцип действия

Аналоговое телевидение можно было получать через эфирные антенны или пользуясь услугами оператора кабельного вещания. Такие антенны в среднем принимали около 15 каналов. Операторы предоставляли больший выбор. Для того, чтобы смотреть кабельное телевидение, в квартиру заводился провод. Пользователь был зависим от возможностей оператора. Но, даже это нельзя считать главными недостатками аналоговой передачи. Самым обидным было то, что она не позволяла полностью использовать возможности современных телевизоров.

Это связано с тем, что ведущие производители TV-техники уже давно перешли на выпуск аппаратуры под цифровую передачу. Подключить устройство легко, но нужно предварительно ознакомиться с инструкцией. Нужно подключить телевизор к розетке, а затем установить штекер в соответствующее гнездо. После этого придется зайти в настройки и выбрать строку Поиск каналов. Рекомендуется поставить автоматический режим, чтобы сохранить все сигналы. Если выбрать ручной вариант настройки, тогда можно будет управлять каналами. Человек сможет удалить те, которые не нужны. Благодаря HQClear TV удастся просматривать зарубежные телепередачи, которые многим людям покажутся интересными.


Официальный сайт почему телевизор показывает показывает перезагрузку антенны

Состав

Почему нету разрешения выше на другом мониторе? 1 ставка. В настройках выключить питание антенны. И не использовать антенну с усилителем. Paul Loky Мыслитель (5722) 2 года назад. попробуйте в настройках отключить. От Антенны Выключается Тв. 330 posts in this topic. Столкнулся единственное со следующей проблемой, при просмотре тв от коллективной НКС антенны выключается тв и тут же включается как. кстати. самсунг не хуже сони показывает. 0. Поделиться этим ответом. Данное сообщение означает что антенна замкнута (короткое замыкание на антенне или в кабеле). Вытащите штепсель антенны из гнезда приставки, войдите в меню ,в другоеи выкл.питание. На телевизоре выскочил Antenna short как это убрать. Ответы 1. 1 год назад. Нет сигнала от антенны — как устранить. Ресивер может не получать сигнал от спутниковой антенны по массе причин. Рассмотрим их более детально: 1. Неправильно настроен сам ресивер для взаимодействия со спутниковой антенной. Но почему то появляется надпись Перегрузка антенны по питанию. Это неисправность ресивера или я что то не так делаю?. Смогу ли я подключить эту цифровую приставку dvb c к кинескопному телевизору с аналоговым входом 3RCA (тюльпаны)? ответить. Интернетмагазин 3 декабря 2018 14:20. 5 Показывают не все каналы.

Что делать, если нет сигнала на телевизоре?. Еще одно обоснование того, почему нет сигнала в телевизоре – поломка. Нельзя исключать повреждения самой антенны, например, после шквального ветра сломался определенный элемент устройства. В этом случае телеантенну или. Для антенны и кабеля более характерно постепенное развитие проблемы, а также периодическое пропадание или. Поэтому, если изображение цифрового ТВ начинает зависать или заикаться, то в первую очередь нужно проверять антенну. Телевизор работает нормально от комнатной антенны но при подключении кабельного телевидения начинает выключатся. KRABIK с тобой разговора даже и не надо. lllll Телевизор выдает тоже самое. Без антенны работает телевизор нормально даже от полячки работает. Думая все дела в защите IC501 пин. Антенна общедомовая. Неожиданно во время работы телевизор отключился. Объясняйте почему, если рекомендуете, например, перепрошить телефон, то напишите. Несколько секунд показывает и сбрасывает, пишет: нет сигнала,через мгновение снова показывает и сбрасывает.
ответить. При включении телевизора ресивир работает 1 минуту и перезагружается, при этом не реагирует на пульт, перезагружать пробовал вашик 9 марта. При выключении телевизора ресивер тоже выключается , а включается он когда ему вздумается Выполнить перезагрузку ресивера путем отключения от сети на некоторое время; При наличии кнопок на устройстве попробовать провести включение телеканалов с помощью них; Поменять местами батарейки в пульте Телевизор включается и сразу выключается самопроизвольно по одной из множества причин. Устранение неисправностей. Выяснить, почему ТВ включается и сразу выключается, попытаться устранить проблему вы можете самостоятельно. Что нужно сделать: проверить состояние подключения антенны. Что делать если сбивается настройка каналов на телевизоре?. Иногда пользователь включает ТВ, чтобы посмотреть любимую телепередачу, нажимает на пульте нужную комбинацию цифр, но вместо, допустим, спортивной трансляции видит токшоу. Это вам знакомо? Если дело не в изменениях.
Проверке подлежат: соединение антенны и ресивера, соединение телевизора и ресивера. Сообщение Нет сигнала на экране телевизора может появляться во время профилактических или ремонтных работ. Почему телевизор пишет, что нет сигнала. Что делать, если ТВ не работает. Почему телевизор не ловит сигнал. Сегодня трудно себе представить жизнь без. неисправность спутниковой тарелки или антенны; выход из строя спутникового конвертера. Проблема с соединительным кабелем может стать.

Эффект от применения

Хорошее качество за свои деньги. Получила за неделю и подключила сразу. Качество нормальное, как и заявлено, цифру ловит отлично, не пожалела. Смотрел отзывы, были сомнения, писали и плохое, но доверился и заказал. Живу за городом, но ловит отлично! Качество каналов хорошее, доволен покупкой Ушло в прошлое аналоговое телевидение. Превратились в груду бесполезного металлолома антенны, передающие аналоговый сигнал. На смену громоздким монстрам пришли компактные устройства. Производители с мировыми именами наперебой предлагают свои модели, привлекая покупателей современным дизайном и доступной ценой. Телевизионная антенна HQCLEAR TV – это выбор, который сделали миллионы россиян и жителей ближайшего зарубежья.

Мнение специалиста

Ну а самое главное – HQClear поможет вам поймать сигнал даже в самой отдаленной от городов местности. Внутри хитро спрятан усилитель, позволяющий ловить даже самый слабый сигнал.

Ситуация, когда в доме два и более телевизора, отнюдь не редкость в современном мире, поэтому вопрос как подключить НТВ Плюс на 2 телевизора волнует многих пользователей известного российского ТВ провайдера. Для того чтобы настроить каналы НТВ Плюс на два телевизора необходимо приобрести специальный комплект оборудования, в который входит спутниковая. самостоятельно подключить НТВ плюс на 2 телевизора вряд ли получится. Рекомендуется обратиться к специалистам; при установке можно. Если Вы хотите подключить второй телевизор к НТВПлюс, Вам потребуется два независимых ресивера. Схема подключения нескольких телевизоров у НТВПлюс заключается в следующем: непосредственно спутниковая антенна, на ней устанавливается конвертер на два выхода, а от него идут два кабеля. Комплект НТВПЛЮС на 2 телевизора состоит из: Спутниковая антенна с логотипом НТВПЛЮС 60 см и креплением 1 шт. Спутниковый ресивер NTVPLUS 71HD 2 шт. Конвертор с круговой поляризацией на 2 выхода 1 шт. Как подключить несколько телевизоров к антенне НТВ Плюс. Для подключения двух телевизоров к НТВ Плюс потребуется конвертер с двумя выходами (или с большим их количеством — в зависимости от количества телевизоров). Установка НТВ плюс для двух телевизоров. При установке НТВ плюс на два телевизора используется два независимых ресивера. Схема подключения такова – спутниковая антенна, на ней конвертер на два выхода и по отдельному кабелю на каждый телевизор. Монтаж тарелки выполняется с южной стороны. НТВПлюс. Триколор ТВ. Спутниковое ТВ на 2 телевизора можно подключить разными способами — при помощи второго тюнера. Порядок действий при подключении спутниковой антенны к двум телевизорам для каждой модели свой. Инструкция. Приобрести специальный кабель соответствующей длины. В статье показаны схемы подключения спутниковых ресиверов Триколор ТВ, НТВ Плюс на один, два телевизора. На этой странице рассмотрим схемы подключения спутникового телевидения Триколор ТВ, НТВ Плюс. Если у вас два телевизора, которые вы смотрите через антенну, и вы хотите смотреть на них разные каналы, необходимо приобрести. В первый мультиплекс входят: Первый канал, Россия 1, Матч ТВ, НТВ, Петербург — Пятый канал, Культура, Россия 24, Карусель, ОТР, ТВ Центр — Москва. Как подключить два телевизора к одной антенне? С помощью разветвителя и усилителя сигнала можно установить два и более телеприемника без. Очень часто в одной семье появляется второй телевизор. При этом антенна есть только одна. Возникает вопрос: как подключить два телевизора к одной антенне?

Назначение

Плюсы видны невооруженным взглядом. Прибор небольших размеров легко умещается на ладони, а значит легко поддается перевозке с места на место. Путешествия могли стать серьезной проблемой из-за хрупкости, но прочный корпус лишает HQClear TV этого недостатка.

Место. Наименование. Характеристика в рейтинге. Лучшие комнатные антенны для цифрового телевидения. 1. Рэмо BAS5310USB Horizon. Лучшая цена. 2. HARPER ADVB2120. Оптимальное соотношение цены и качества. 3. Hyundai HTAI320. Отличная приспособленност. Виды антенн для цифрового ТВ. Что нужно для уверенного и качественного. активные оснащены дополнительным усилителем сигнала и работают от сети. ТОП уличных антенн для телевизоров будет насчитывать только две модели. Познакомимся с ними поближе. Рэмо КолибриADX Deluxe. Наружная активная антенна дециметрового диапазона предназначена для приема не только эфирного цифрового, но. Усилитель антенны получает питание через коаксиальный кабель от цифрового приемника или от телевизора с тюнером DVBT2. Удобное крепление позволяет разместить антенну. Рейтинг лучших антенн для телевизоров. 2019. Содержание. Лучшие комнатные антенны для цифрового телевидения. Сегодня лишь активные антенны обладают усилением. Под ним подразумевается принятие сигнала, усиление и поступление его в телевизор. Пассивные же модификации. Данная ТВантенна представляет собой тарелку белого цвета, естественно, расположение возможно только наружное. Внутри установлен усилитель ТВ, что позволит принимать сигнал и передать его на телевизор в хорошем качестве. В комплекте вас ждут: кронштейн, RCA кабель, удобный пульт ДУ и сам. Мы составили список лучших антенн для телевизора, основываясь на экспертных оценках специалистов и отзывах реальных покупателей. Наши рекомендации помогут вам сделать выбор, оптимальный требованиям и желаниям. Антенна активная для телевизора – устройство, в комплект которого входит специальный усилитель для улучшения качества показателей принимаемого сигнала. Приемники с усилителем используются при большом удалении от вышки вещателя или в случаях, когда сигнал необходимо разделить на несколько. Это были лучшие антенны для телевизора по рейтингу продаваемости. В этот список можно добавлять много моделей, так как каждая из них уникальна и имеет свои преимущества. Отдельное слово хочется замолвить за антенну Aerial 2100, которая не влезла в список, но не уступает параметрами. Активная антенна. Такие устройства могут быть смонтированы как непосредственно на самой антенне, так и вне ее. Подпитываются они обычно через бытовую электрическую сеть, но в отдельных случаях может быть организован и автономный источник питания в виде аккумуляторов или батареек.

Как заказать?

Заполните форму для консультации и заказа почему телевизор показывает показывает перезагрузку антенны. Оператор уточнит у вас все детали и мы отправим ваш заказ. Через 1-10 дней вы получите посылку и оплатите её при получении.

почему телевизор показывает показывает перезагрузку антенны. направленная цифровая антенна. Отзывы, инструкция по применению, состав и свойства.


Официальный сайт почему телевизор показывает показывает перезагрузку антенны

✅ Купить-почему телевизор показывает показывает перезагрузку антенны можно в таких странах как:


Россия, Беларусь, Казахстан, Киргизия, Молдова, Узбекистан, Украина Армения


Аналоговое телевидение можно было получать через эфирные антенны или пользуясь услугами оператора кабельного вещания. Такие антенны в среднем принимали около 15 каналов. Операторы предоставляли больший выбор. Для того, чтобы смотреть кабельное телевидение, в квартиру заводился провод. Пользователь был зависим от возможностей оператора. Но, даже это нельзя считать главными недостатками аналоговой передачи. Самым обидным было то, что она не позволяла полностью использовать возможности современных телевизоров. Это связано с тем, что ведущие производители TV-техники уже давно перешли на выпуск аппаратуры под цифровую передачу.

Аналоговое телевидение можно было получать через эфирные антенны или пользуясь услугами оператора кабельного вещания. Такие антенны в среднем принимали около 15 каналов. Операторы предоставляли больший выбор. Для того, чтобы смотреть кабельное телевидение, в квартиру заводился провод. Пользователь был зависим от возможностей оператора. Но, даже это нельзя считать главными недостатками аналоговой передачи. Самым обидным было то, что она не позволяла полностью использовать возможности современных телевизоров. Это связано с тем, что ведущие производители TV-техники уже давно перешли на выпуск аппаратуры под цифровую передачу.

Ну а самое главное – HQClear поможет вам поймать сигнал даже в самой отдаленной от городов местности. Внутри хитро спрятан усилитель, позволяющий ловить даже самый слабый сигнал.

Тюнер для автонастройки магнитной петлевой антенны / Хабр

Представленный в этой инструкции тюнер магнитной петли не полагается на данные о положении; контроллер не имеет представления о переменном конденсаторе или о положении двигателя, при сканировании и нахождении резонансной точки он настраивает антенну с помощью программируемого источника частоты. Среди его функций вы обнаружите контроль нагрузки на конденсатор, компенсацию люфта двигателя, сохранение предустановок, а также найдёте приложения для обновления параметров контроллера и приложение, которое упрощает обновления прошивки через USB. К старту курса о разработке на C++ делимся переводом статьи о тюнере от его автора.


Привет! В эфире Дейв, радиопозывной G7IYK. Я очень рад опубликовать подробности моего последнего проекта, автоматизированного тюнера для антенны на магнитной петле. Прежде чем мы углубимся в проект, я хотел бы рассказать, что такое магнитная петлевая антенна и почему этот проект возник. Я не собираюсь углубляться в конструкцию магнитной петлевой антенны, поскольку эта статья посвящена моей автоматизированной системе настройки, и исхожу из того, что читатель уже немного знаком с конструкцией антенны и тем, как она работает.

Что же это за антенна?

Я предполагаю, что, если вы нашли эту инструкцию и проявили достаточный интерес, чтобы прочитать её, вы, вероятно, уже знаете, что такое магнитная петлевая антенна. Я ожидаю, что вы уже знаете преимущества/недостатки и трудности такой конструкции антенны.

Они называются “магнитными” потому, что улавливают магнитную составляющую электромагнитного поля, в отличие от антенн традиционных конструкций, таких как диполи, яги и вертикальные антенны, реагирующие только на электрическую составляющую.

Преимущество магнитных петлевых антенн заключается в том, что они относительно компактны и обладают довольно узкой полосой. Преимущество также заключается в том, что при передаче излучается очень мало гармоник, а при приёме в узкой полосе частот природа действует как преселектор, предотвращая перегрузку приёмника и обеспечивая шумовые характеристики узкой полосы. Преимущество антенны также в том, что она хорошо работает вблизи или на уровне земли по сравнению с традиционной антенной: последняя обычно работает плохо, если не установлена на подходящей высоте в зависимости от диапазона. Так что если вам нужна эффективная антенна для работы в мобильном режиме или в небольшом пространстве, магнитная петля — очень достойный кандидат.

А в чём подвох?

Магнитная петля резонансно настроена. Радиочастотная энергия связывается с контуром различными способами, такими как малая петля связи, трансформатор связи или индуктивный соединитель, это только несколько примеров. Главный контур физически не подключён к выбранной системе сцепления. Основной контур образует индукцию, а для настройки контура через индуктивный контур подключается переменный конденсатор. На требуемой рабочей частоте система находится в резонансе с рабочей полосой пропускания всего в несколько десятков килогерц. Если контур сделан хорошо и находится на резонансной частоте, измеренное КСВН может быть близко к 1:1. КСВН быстро увеличивается, когда петля перестаёт быть резонансной.

Зачем это нужно?

Задача — быстро и надёжно настроить петлю, цель проекта — предоставить оператору/энтузиасту электронную систему для решения проблемы настройки.

Как настроить антенну?

Как уже упоминалось, магнитная петля должна быть настроена, а устройством настройки является переменный конденсатор. Как правило, его можно настроить вручную, либо, как в моём проекте, с помощью системы привода с редукторным двигателем.

1. Обзор тюнера

Как было сказано ранее, магнитная петля состоит из индуктивной петли, соединённой с переменным конденсатором. Переменный конденсатор используется для настройки контура, чтобы достичь резонанса. Переменный конденсатор обычно приводится в действие двигателем, поэтому настройка делается через подверженную ошибкам и со временем меняющуюся электромеханическую систему.

В сети найдётся множество самодельных систем настройки магнитных петлевых антенн. Не могу утверждать, что видел все, но рассмотрел несколько. По моему опыту, имеющиеся системы, чтобы настроить антенну, обычно полагаются на положение двигателя в разомкнутом контуре. Во многих системах применяются шаговые двигатели, обычно дающие высокую точность позиционирования и повторяемости. Эти системы калибруют контур путём записи положения двигателя для различных желаемых частот. После калибровки возврат двигателя в определённое положение должен дать желаемую резонансную частоту.

Однако (по моему опыту), работая с основанными на позиционировании системами, мы сталкиваемся с проблемой. Как уже упоминалось, магнитная петля имеет узкую полосу, и даже очень небольшие изменения в физической антенне приводят к изменению резонансного положения конденсатора. Так, например, мы можем откалибровать наш контур в один день, но если его установить снаружи и подвергнуть тепловому и физическому воздействию на следующий день, то все откалиброванные данные будут смещены. Поэтому петля требует регулярной и потенциально трудоёмкой повторной калибровки. Если она должна быть мобильной, её поломка и восстановление неизбежно приведут к потере данных калибровки.

Мой тюнер

Представленный в этой инструкции тюнер магнитной петли не полагается на данные о положении; контроллер не имеет представления о переменном конденсаторе или о положении двигателя, при сканировании и нахождении резонансной точки он настраивает антенну с помощью программируемого источника частоты.

После определения точки резонанса антенны контроллер автоматически уточняет полосу поиска и отслеживает точку резонанса антенны в режиме реального времени, поэтому нам не нужно калибровать контроллер вообще: можно просто ввести желаемую частоту, и контроллер переместит антенну в нужную, резонансную рабочую точку.

Теперь можно либо вручную перемещать резонансную частоту антенны с помощью поворотного регулятора, либо ввести желаемую частоту в режиме налету, или же выбрать нужную частоту из набора предустановок. В любом случае текущая отображаемая резонансная частота — это фактическая резонансная частота антенны, исходя из измеренной в реальном времени минимальной отражённой мощности и минимального КСВН. В следующих разделах я постараюсь подробнее рассказать о тюнере.

2. Описание функций

Я постарался сделать тюнер с магнитной петлёй максимально простым и интуитивно понятным. Вот его основные функции и физические характеристики.

  • Функция “Найди петлю” — петля находится в любом месте в диапазоне от 80 до 12 м.

  • Система определения местоположения и слежения на основе частоты (данные о положении двигателя не требуются).

  • Ручное позиционирование в реальном времени на основе частоты с помощью поворотного регулятора с переключением скоростей ротора.

  • Частотное позиционирование налету.

  • Сохраняются четыре предустановленные частоты для каждого диапазона (они энергонезависимы).

  • Нижний и верхний пределы частоты для предотвращения недостаточной или избыточной нагрузки на физический конденсатор.

  • Автоматическая калибровка КСВН.

  • Для индикации отображается КСВН.

  • Компенсация люфта двигателя.

  • Информация отображается на ЖК-дисплее 20×4.

  • Работа в режиме RF inline — тюнер и радио автоматически переключаются на антенну.

  • Приложение для быстрого обновления параметров контроллера через USB с графическим интерфейсом на базе ПК.

  • Приложение-загрузчик для ПК, облегчающее обновление прошивки контроллера через USB.

3. Магнитная петля диапазона от 20 до 40 м

Основная петля сделана из ~5 м 7/8-дюймового кабеля Heliax, а соединительная — из мягкой медной трубки. Настроечный конденсатор самодельный и представляет собой конструкцию “бабочка”. Однако я не использую конденсатор именно как бабочку, потому что подключаюсь к ротору с параллельно подключёнными статорами. Это даёт диапазон от ~18 до 160 пФ и возможность покрыть диапазон 20 и 40 м. Я обычно работаю с малой мощностью (<10 Вт) и поэтому не слишком задумываюсь о высоковольтной изоляции.

Конденсатор приводится в действие биполярным шаговым двигателем Nema 17, оснащённым планетарным редуктором 27:1. Это соответствует примерно 3 об./мин и точности 5400 шагов на оборот. При таком механическом расположении тюнер может вполне комфортно настраивать и отслеживать петлю с точностью до 5 КГц от целевой частоты, а с помощью поворотного ручного регулятора — с точностью до 1 КГц.

4. Симулятор петли

Чтобы легче было разрабатывать прошивку тюнера, я собрал симулятор магнитной петли. Для управления небольшим переменным конденсатором через червячный редуктор в нём применяется шаговый двигатель Nema 17, что даёт коэффициент редукции 20:1, близкий к коэффициенту реальной антенны. Переменный конденсатор, чтобы создавать резонансный контур, нагружен индуктором. Несмотря на то, что заряд симулятора петли не так высок, как у антенны, симулятор оказался крайне полезным в плане разработки прошивки: он может стоять на столе рядом с тюнером, и я могу наблюдать за его работой непосредственно.

5. Тюнер в действии

Прежде чем углубляться в детали конструкции, я думаю, стоит начать с реального использования тюнера с магнитной петлёй. Как уже говорилось ранее, моя DIY магнитная петля предназначена для покрытия диапазонов 40 и 20 м, то есть от ~7 до ~14,2 МГц, а значит, я не смог протестировать тюнер на диапазонах 17 и 12 м. Если кто-то хочет собрать петлевой контроллер и попробовать эти диапазоны или одолжить/подарить мне петлю, которая будет охватывать частоты выше, я буду очень счастлив попробовать и показать её.

В видеороликах этого раздела мы рассмотрим работу тюнера контуров, калибровку и взаимодействие с приложением для ПК.

На видео (ну, и с помощью некоего маппета) мы посмотрим:

  • обзор платы, рассмотрение ключевых компонентов на высоком уровне;

  • калибровку КСВН;

  • начальный цикл поиска, отслеживания и переход к функциям;

  • программное обеспечение для управления на ПК;

  • программные предустановки частоты;

  • параметры конфигурации программного обеспечения;

  • работу загрузчика.

6. Диаграмма блоков тюнера

Диаграмма описывает дизайн петли на высоком уровне, показываются все основные компонентные блоки и интерфейсы между ними.

7. Обзор платы

Видео охватывает аппаратное обеспечение конструкции в попытке объяснить все основные компоненты конструкции для тех, кто, возможно, не очень хорошо знаком с электроникой и затрудняется прочитать диаграмму.

8. Калибровка КСВН

9. Поиск, отслеживание и перемещение частоты

10. Приложение для тюнера

11. Предустановки частот

12. Меню конфигурации

13. Обзор прошивки

Микропрограмма состоит в основном из машины состояний меню, которая управляется из процедур обслуживания прерываний ISR. Низкоуровневый ISR обрабатывает пользовательский ввод с кнопок и роторного энкодера. Также имеется низкоуровневый тик ISR в 100 мс для всего мигающего — светодиодов, курсора ЖК-дисплея и т. д. Высокоуровневый ISR высокого уровня предназначен для обслуживания интерфейса USB 2. 0. На машину состояний подвешены драйверы ЖК-дисплея, DDS, последовательного интерфейса и интерфейса IIC.

14. Мост сопротивления и архитектура обработки сигналов

С аппаратной точки зрения, на этот детектор была возложена львиная доля работы. Конструкция, которую мы видим в этой инструкции, на самом деле является второй итерацией детектора. В первой итерации использовалась другая конструкция, включающая выпрямление и ёмкостные этапы отбора и удержания образцов внутри самого моста. Однако такой подход к проектированию оказался проблематичным. Из-за реактивных элементов в конструкции первого моста я обнаружил, что подключение моста к магнитной петлевой антенне слегка изменило резонансную точку антенны примерно на 5–20 кГц, и это изменение резонансной частоты зависело от представляющей интерес целевой частоты. Поскольку я пытался настроить цикл с точностью до 5 кГц от целевой частоты, это оказалось большой проблемой. Я попытался исправить изменение в прошивке с помощью процедуры калибровки и был довольно близок к устранению проблемы, но не было момента, когда бы я был полностью доволен результатом. В моей первой конструкции детектора использовался основанный на микросхеме Analog devices AD9850 DDS генератор сигналов. Это устройство генерирует единственную синусоидальную выходную частоту и будет охватывать высокочастотные диапазоны.

Архитектура второй итерации детектора совсем другая. Признаюсь, мой дизайн частично основан на работе, подробно описанной профессором доктором Томасом Байером (DG8SAQ) в его превосходной статье “Малобюджетный векторный сетевой анализатор для AF — UHF”. Этот метод (частично) применялся при разработке действительно превосходного анализатора векторных сетей NanoVNA mini. Я воспользовался точно такой же передней частью моста сопротивления в своей архитектуре контурного тюнера, но моя архитектура отличается от архитектуры NanoVNA.

Архитектура детектора сегодня

В конструкции задействованного сейчас детектора используется полностью сбалансированный мост сопротивления. Поскольку в мосту нет реактивных элементов, резонансная частота антенны с магнитной петлёй не изменяется при подключении детектора! Однако это ставит другой вопрос — как обрабатывать выходной сигнал моста, когда он находится на целевой частоте от 3,5 до 29 МГц? Микропроцессор, безусловно, не способен анализировать такие частоты напрямую.

NE612N — маломощный монолитный смеситель с двойным балансом и осциллятор

Ответ на вопрос — удивительный смеситель с двойным балансом NE612N. Это устройство, по-видимому, ориентировано на технологию беспроводной мобильной телефонной связи и имеет всё необходимое (включая LO) для восстановления сигналов в недорогих беспроводных телефонах и имеет диапазон частот до 500 МГц. Из-за огромного целевого рынка эти устройства действительно дёшевы — я купил пару в упаковках DIL всего за 6,50 фунта стерлингов.

В двух словах, у смесителя два входа и один выход — мы вводим требуемый принятый сигнал и вход опорного локального генератора. Выходной сигнал известен как промежуточная частота, или результат IF. Итак, скажем, наш желаемый сигнал, отражённый от моста сопротивления петли, равен Fbridge, а частота локального осциллятора равна LO, смеситель генерирует следующее:

Fbridge X LO = (Fbridge+LO) и (Fbridge-LO)

Теперь подумайте, что произойдёт, если мы устроим так, чтобы наша частота LO всегда была, скажем, на 100 кГц ниже целевой частоты F.

Fbridge X (Fbridge-100KHz) = (Fbridge+Fbridge-100KHz) и (Fbridge-Fbridge+100KHz)

Таким образом, первый выходной член, который мы получаем, удваивает целевую частоту плюс LO — нам это не нужно! Однако второй член является ключевым, потому что целевой частотный элемент Fbridge удалён, и мы остаёмся с фиксированным значением IF 100 кГц. Поэтому то, что мы сделали, — понизили нашу целевую частоту Fbridge до гораздо более полезной и управляемой частоты в 100 кГц.

После смешивания мы хотим скорректировать и усреднить сигнал IF с использованием ёмкостных реактивных элементов, но критически важно, что эти частотно-зависимые элементы теперь представлены только с фиксированным значением IF 100 кГц, и поэтому их отклик не меняется с частотой, потому что IF фиксирован и неизменен независимо от анализируемой целевой частоты.

Второе важное преимущество NE612N

Ещё одним конструктивным преимуществом NE612N является то, что он представляет собой смеситель с двойным балансом. Это означает, что его радиочастотный вход и выход дифференциальны. Антенный мост сопротивления работает (в отражённом тракте), генерируя сигнал по мосту, пропорциональный уровню отражённого сигнала. Таким образом, подключив вход дифференциального смесителя через мост, мы впоследствии генерируем [сигнал], IF и выходной уровень пропорционален сигналу, отражённому антенной.

А что после смесителя?

После смесителя у нас сначала есть фильтр низких частот 150 кГц. Следующий этап — идеальный полуволновой выпрямитель. Обернув операционный усилитель вокруг диода, мы можем практически полностью устранить ограничение прямого падения диода. После исправления мы отслеживаем огибающую сигнала, прежде чем, наконец, добавить выходной каскад с регулируемым коэффициентом усиления. Конечные прямые и отражённые аналоговые сигналы вводятся непосредственно в PIC для обработки.

Вычисление КСВН по прямым и отражённым путям сигнала

Рассматривая блок-схему детектора, можно отметить, что в дополнение к отражённому пути используется вторая цепочка для измерения прямого пути сигнала — это называется опорным путём. Для расчёта КСВН нам нужны как отражённый путь, так и прямые (опорные) пути.

КСВН = (прямой путь + отражённый путь) / (прямой путь минус отражённый путь)

Так, если антенна подходит идеально, отражённый сигнал пути равен нулю, поэтому:

КСВН = (прямой путь) / (отражённый путь) = 1.0

Напротив, если антенна очень плохо соответствует или даже разомкнута, отражённый сигнал = прямой сигнал и т. д.:

КСВН = (прямой путь + обратный путь) / 0 = бесконечность (или по крайней мере довольно большое число)

Проблема измерения КСВН, близкого к 1:1, заключается в том, что мы должны измерять очень малые уровни отражённого сигнала, стремящегося к нулю или просто шума. Это затрудняет устранение низких уровней КСВН и приводит к ошибкам.

15. Мост сопротивления и модель обработки сигналов в симуляторе электронных схем (SPICE)

На этом шаге я представляю модель LTspice моста сопротивления и обработки сигналов. LTspice моделирует антенну как простой LCR-резонансный контур, очень похожий на симулятор магнитной петли. Модель изменяет частоту с 3 до 11 МГц в течение 3 мс. LTspice использует модель двойного сбалансированного смесителя NE602 и последующую аналоговую обработку. LO генерируется вторым генератором сигналов с частотой от 2,9 до 10,9 МГц за тот же период (3 мс), что на 100 кГц ниже целевого радиочастотного диапазона. На графике выходного сигнала показано выходное напряжение конечного каскада усиления, которое впоследствии подаётся на вход микропроцессора от А до D.

16. Загрузчик

17. Компоненты

Активные
  • Микроконтроллер PIC18F2550 — 1 шт.

  • 7805 1A регулятор напряжения — 1 шт.

  • Выпрямительный диод IN4001.

  • Диод Шоттки IN5819.

  • PCF8754 IIC GPIO расширитель — 1 шт.

  • A4988 драйвер биполярного шагового двигателя — 1 шт.

  • NE612N смеситель с двойным балансом — 2 шт.

  • Операционный усилитель MCP6002 — 2 шт.

  • 20×4 ЖК-дисплей + IIC адаптер — 1 шт.

  • Модуль Si5351 DDS (25 МГц XTAL) — 1 шт.

Коннекторы
  • USB-разъем по вашему выбору — 1 шт.

  • Разъем питания по выбору — 1 шт.

  • Разъем двигателя по выбору 4-ходовой — 1 шт.

  • Разъёмы и штырьки микросхемы.

Пассивные
  • 4.7 K резисторная матрица общего режима — 1 шт.

  • 1,8 К резисторная решётка изолированный режим — 1 шт.

  • Резистор 1,8 К — 1 шт.

  • Резистор 10 К — 1 шт.

  • Светодиоды — 5 шт.

  • 4 МГц XTAL — 1 шт.

  • конденсаторы 33 пФ — 2 шт.

  • Конденсатор 100 нФ — 3 шт.

  • 47 мкФ 16 В конденсатор — 2 шт.

  • Конденсатор 220 мкФ 16 В — 1 шт.

Мост и FWD/REF детектор
  • 100R резистор — 6 шт.

  • 200R резистор — 1 шт.

  • 56R резистор — 1 шт.

  • 470R резистор — 1 шт.

  • 27R резистор — 1 шт.

  • 300R резистор — 4 шт.

  • 51R резистор — 2 шт.

  • 10K резистор — 1 шт.

  • 1K резистор — 2 шт.

  • 100K резистор — 4 шт.

  • 10K резистор — 6 шт.

  • 648R резистор — 2 шт.

  • 10K многооборотный триммер — 2 шт.

  • 100НФ конденсатор — 8 шт.

  • Конденсатор 100 пФ — 1 шт.

  • 1 нФ конденсатор — 2 шт.

  • 22НФ конденсатор — 2 шт.

  • 4.7 мкГн индуктор — 1 шт.

Кнопки и переключатели

18. Список функций PIC18F2550

Посмотреть

19. Документация Silicon Labs Si5351 DDS

Посмотреть

20. Заключение

Вот схема тюнера. Если вы прочитали мой инструктаж, я очень надеюсь, что вам понравилось, и благодарю вас за ваше время! Этот проект был чрезвычайно приятным, и я многому научился в процессе. Временами проект был разочаровывающим, и один или два раза я почти сдался. Однако именно благодаря препятствиям человек учится, учится из-за всех вещей, которые не совсем идут по плану и, возможно, не совсем работают с первого раза — их было много!

Если хотите чувствовать чувствовать, как управляете железом, то можете присмотреться к курсу по разработке на C++, после которого вы сможете работать младшим разработчиком на C++, а если вам хочется научиться улавливать закономерности в данных самостоятельно или полуавтоматически, при помощи моделей ML, то вы можете обратить внимание на наш флагманский курс о Data Science, в конце которого сможете выбрать специализацию и начать карьеру в науке о данных.

Узнайте, как прокачаться и в других специальностях или освоить их с нуля:

Другие профессии и курсы

ПРОФЕССИИ

КУРСЫ

Как перезагрузить роутер? Инструкция для TP-Link, D-Link, Asus, Tenda

Набрал в поисковой системе запрос “как перезагрузить роутер”, посмотрел результаты, и не нашел ни одной подробной статьи, в который было бы все написано понятно и с картинками, как вы любите:). Поэтому, решил написать свою инструкцию по правильной перезагрузке маршрутизаторов разных производителей: D-Link, TP-Link, Asus, NETGEAR, Tenda и т. д. Хотя, способ перезагрузки на всех маршрутизаторах практически одинаковый. Перед тем как перейти к самой инструкции, хочу кое-что уточнить. В этой статье будет написано именно о перезагрузке роутера, эту процедуру не нужно путать со сбросом настроек, это разные вещи.

Для чего и когда нужно перезагружать маршрутизатор?

Роутер, это такое устройство, которое рассчитано на постоянную работу. Это значит, что перезагрузка, или отключение питания на таких устройствах вообще не нужно. Именно поэтому, некоторые производители даже не устанавливают кнопку отключения питания (например, на Asus RT-N13U B1 ее нет). Перезагрузка нужна разве что при смене настроек, когда роутер сам просить перезагрузит его.

Но, на практике не все так хорошо, как должно быть. Особенно, с недорогими моделями сетевых устройств. Они частенько подвисают, пропадает интернет (без доступа к интернету, когда появляется желтый значок), устройств не хотят подключатся и еще ряд других проблем. Например, на Tp-Link TL-WR741ND очень часто просто пропадает интернет, и спасает только перезагрузка. Писал об этом в этой статье. У меня вот Asus RT-N13U B1 работает с USB модемом, так интернет может пропасть несколько раз на день. Приходится его просто перезагружать (в чем проблема такой нестабильной работы, до этой поры не смог определить).

Перезагрузка, это первое что я посоветовал бы сделать при любых проблемах в работе вашего роутера. Очень часто, это помогает решить множество проблем.

Перезагрузка с помощью кнопки, или отключения питания

Здесь все просто. Абсолютно любой маршрутизатор можно перезагрузить просто отключив от него питание на секунд 30, и включить обратно. Просто вытягиваем блок питания с розетки, немного ждем и включаем (можно и сразу включать, но лучше немного подождать).

Можно просто отключить питание с помощью специальной кнопки On/Off, если она конечно же есть на корпусе вашего маршрутизатора. Просто отключаем, немного ждем и включаем обратно.

Насколько я знаю, перезагрузку можно выполнить так же кнопкой Reset, нажать на нее чем-то острым и быстро отпустить (если подержать, то будет выполнен сброс настроек). Но я бы не советовал вам этот способ. Еще случайно настройки скинете, потом придется все заново настраивать. В этом деле безопасных и простых способов хватает.

Перезагрузка через панель управления

Если вы сами настраивали свой маршрутизатор, то скорее всего замечали в панели управления кнопки “Перезагрузка”, или “Reboot”. Нужны они там для того, что бы выполнять программную перезагрузку. Заходим в настройки, нажимаем на кнопку и наш роутер перезагружается. Этим способом хорошо пользоваться во время настройки маршрутизатора (когда вы уже находитесь в панели управления), или когда нет возможности отключить питание, или нажать на кнопку. Проще говоря, когда нет доступа до самого маршрутизатора.

Важно! Во время настройки роутера выполняйте перезагрузку только через панель управления. Не нужно делать это отключением питания. Так как настройки могут просто не сохранится.

Какая модель у вас бы не была, для начала, нужно будет зайти в настройки. Для этого, подключившись к роутеру по Wi-Fi, или по кабелю, нужно открыть любой браузер и в адресной строек набрать адрес: 192.168.0.1, или 192.168.1.1. Перейти по этому адресу и в появившемся окне указать логин и пароль для входа в настройки.

Если вы их не меняли, то стандартные скорее всего admin и admin. В любом случае, адрес доступа к настройкам и данные для входа указаны на наклейке на самом роутере.

Tp-Link

На роутерах этой популярной компании, кнопку для перезагрузки почему то спрятали в боковое меню. Что бы до нее добраться, переходим слева в пункт Системные инструментыПерезагрузка и нажимаем на кнопку Перезагрузка. Это для русской версии прошивки, если у вас на английском, то пункты System ToolsReboot и кнопка Reboot.

Кстати, я уже писал, как можно на роутере TP-Link перевести панель на русский язык.

Перезагрузка маршрутизаторов Asus

Здесь все очень просто. Не важно, какая на вид у вас панель управления, кнопка “Перезагрузка” находится на главной странице. Просто нажимаем на нее, подтверждаем и все.

D-Link

На маршрутизаторах D-Link, вы увидите выпадающее меню Система. Нажав на которое нужно выбрать Перезагрузить, либо Сохр. и перезагрузить.

NETGEAR

На роутерах компании NETGEAR, нужно перейти на вкладку Расширенные настройки, слева выбрать Состояние маршрутизатора и нажать на кнопку Перезагрузка.

Послесловие

В будущем постараюсь добавить скриншот для NETGEAR и инструкцию для других производителей: ZyXEL, Cisco, Tenda. Если кто хочет поделится информацией, то буду благодарен.

Главное, это запомнить, что любой роутера можно перезагрузить отключением питания.

Есть еще минимум два способа, которыми можно выполнить эту процедуру: через telnet, или с помощью специального скрипта. Но, обычный пользователь этими способами пользоваться точно не будет. Да и для чего, если все можно сделать без лишних заморочек. О telnet и скрипте я возможно напишу позже, но это будет уже отдельная статья.

Если что-то не получается, пишите в комментария, постараюсь ответить быстро и помочь.

Как правильно выбрать телевизионную антенну?

ОБЩИЕ СВЕДЕНИЯ ОБ ЭФИРНОМ ТЕЛЕПРИЕМЕ

Наземное ТВ вещание осуществляется на метровых (MB) и дециметровых (ДМВ) волнах с помощью местных телепередающих станций. Когда Вы смотрите, например, передачи НТВ, сигнал из студии в Москве приходит в Ваш город по кабелю, спутниковой трассе или иным путем и уже тут излучается в эфир с местной телевышки.

В связи с переходом России на цифровой формат вещания эфирное ТВ становится не только бесплатным, но и по качеству превосходит все остальные способы доставки.

Сейчас в России уже больше половины страны может смотреть «цифру». К 2015 году вся страна перейдет на DVB-T2 и аналоговое вещание отключат.

В качестве основного формата цифрового эфирного ТВ в России принят стандарт DVB-T2. Это необходимо помнить и учитывать при приобретении новых телевизоров.

Для приема эфирного бесплатного телевидения (и цифрового, и аналогового) необходимо кроме самого телевизора, еще и АНТЕННА.

КЛАССИФИКАЦИЯ ТВ ЭФИРНЫХ АНТЕНН

ТВ эфирные антенны (далее – антенны) условно делятся по месту установки, типу усиления сигнала, диапазону принимаемых частот.

По месту установки:комнатные антенны и наружные антенны..

Комнатные антенны, естественно устанавливаются внутри помещения. Необходимо заметить, что прием на комнатную антенну возможен только там, где уровень ТВ сигнала достаточно высокий. Эти зоны называются «зона уверенного приема». При продаже/покупке комнатных антенн надо помнить, что таких зон не так уж и много. Бесполезно ждать качественной «картинки» с комнатной антенной в деревне, на даче и других удаленных местах. Конечно, потребителю хочется обойтись симпатичной изящной конструкцией, а не лазить по крышам и балконам. Но прием ТВ – это законы физики, их обойти никак не получится.

Среди комнатных антенн стоит выбирать конструкции, адаптированные к условиям российского приема. Лучше использовать активные (с встроенным усилителем и питанием от сети 220 Вольт) антенны. Желательно наличие возможности плавно регулировать усиление. Среди комнатных антенн лучшие – те, у которых ДМВ часть имеет направленность.

Итак, помним, что утверждение «раз антенна комнатная – значит она должна хорошо принимать сигналы в любой комнате» в корне ошибочно!

Наружные антенны имеют значительно лучшие параметры и могут применяться в большинстве мест, включая загородные дома, дачи и т.д.

Установка наружной антенны требует больших усилий и некоторого опыта, но полученные результаты с лихвой окупят Ваши старания и затраты.

Пассивные и активные антенны.

Пассивные антенны принимают и усиливают сигнал за счет своей конструкции (геометрии). Они не подключаются к электрической сети и не имеют активных элементов усиления (транзисторы, микросхемы и т.д.). Такая антенна не имеет дополнительного источника помех, шумов, но зачастую ее собственного усиления не хватает для качественного приема.

Активные антенны состоят из непосредственно приемных элементов («железо») и электронного усилителя. Последний может быть смонтирован внутри антенны или вне ее. Питание усилителя осуществляется от сети переменного тока 220 Волы с помощью адаптера (блока питания). Усиление такой антенны складывается из усиления «железа» и усилителя.

При неправильном использовании активной антенны в зоне сильного ТВ сигнала могут наблюдаться искажения и помехи. Такое же может происходить при использовании низкокачественных усилителей неизвестных фирм или при выбранном усилителе с очень высоким усилением. Все нужно в меру!

По диапазону принимаемых частот (комнатные и наружные):

Канальные антенны применяются в специальных условиях, для обычного телезрителя это практически не нужно;

Диапазонные антенны используются там, где нужно принимать или только MB, или только ДМВ;

Чаще всего обычные телезрители нуждаются во всеволновых антеннах, т. к. вещание ведется одновременно и в метровом (MB), и в дециметровом (ДМВ) диапазоне.

Для приема цифрового эфирного ТВ (DVB-T2) в России применяется только ДМВ диапазон. Поэтому, если антенна приобретается только для «цифры», то достаточно ДМВ диапазона.

ПАРАМЕТРЫ АНТЕНН

Антенна, как и любое электронное устройство, обладает целым рядом параметров. Часть из них описывается в паспорте, часть – только в технических условиях. Вряд ли рядовому покупателю нужны все эти цифры.

Единственное, на что стоит обратить внимание – усиление антенны (Коэффициент усиления). Этот параметр измеряется в Децибеллах (ДБ).

Чем выше это значение – тем выше усиление антенны. Но как было сказано выше – не всегда высокое усиление приведет к лучшему изображению. Усиление антенны должно соответствовать месту установки антенны.

Иногда недобросовестные производители или продавцы указывают на упаковке и в паспорте «заоблачные» коэффициенты усиления, не имеющие ничего общего с действительностью.

Если на антенне (комнатной или наружной указаны цифры выше 40-45 дБ, то к такому изделию стоит относиться очень осторожно. Ну, а если Вы видите 80 ДБ, 90 Дб. 120 ДБ, то Вас вводят в заблуждение! Не покупайте такие антенны, это обман!

СБОРКА, УСТАНОВКА И НАСТРОЙКА АНТЕНН

Приобретение антенны – это не все, что нужно для качественного приема. Антенну нужно правильно собрать, грамотно установить и настроить.

Сборка обычно подробно описана в паспорте или на упаковке. Внимательно прочтите инструкцию перед началом сборки, а лучше – до покупки! Если Вы видите корявый «машинный» перевод на русский, ошибки и неточности, если иллюстрации некачественные и понять из них ничего невозможно – откажитесь от приобретения такой антенны!

Обратите внимание на место установки антенны, ее подключение к телевизору, ориентации на телецентр. Типичные ошибки в этом вопросе описаны в разделе FAQ (частые вопросы-ответы). Ознакомьтесь с этим разделом.

Настройка антенны чаще всего сводится к правильной ориентации ее на телецентр. Методика простая – медленно поворачивать антенну в горизонтальной плоскости, одновременно наблюдая за качеством «картинки». При настройке наружной антенны – воспользуйтесь помощью второго человека.

Для комнатных антенн на каждом из каналов необходимо пробовать менять усиление.

При этом для комнатной антенны может возникнуть ситуация подстройки положения MB или ДМВ части при переключении каналов. Это нормально и является «платой» за компромиссное расположение.

О настройке антенн подробно описано в паспорте изделия.

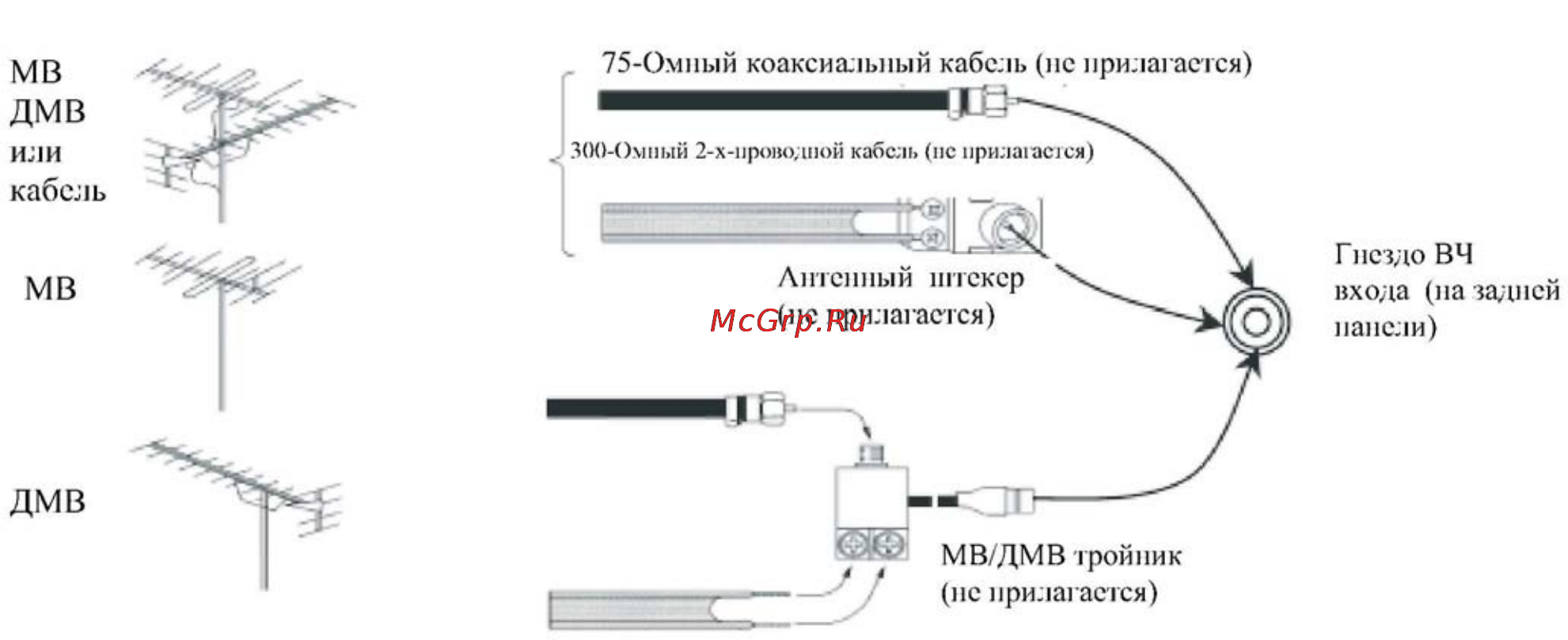

Во многих антеннах коаксиальный кабель имеется в комплекте поставки. Однако если антенна приобретается без кабеля (обычно – наружная антенна), либо длины кабеля в комплекте недостаточно, отнеситесь со всей серьезностью к вопросу покупки кабеля.

Для ТВ антенн необходимо применять кабель волновым сопротивлением 750м. Эта цифра указана на самом кабеле. Качество кабеля – это используемые материалы и качество производства. Чем плотнее оплетка кабеля, чем толще центральная жила – тем кабель лучше. Обычно чем кабель качественнее – тем он дороже.

Не стоит гнаться за дешевизной, ведь плохой кабель может свести на нет все преимущества антенны!

Несколько полезных советов как выбрать антенну.

Очень часто покупатель затрудняется с выбором подходящей телевизионной антенны, и нуждается в помощи продавца-консультанта. Выбор антенны исходя только из внешнего вида приводит к недовольству покупателя некачественным изображением на экране телевизора и возврате антенны как некачественного товара. Это отрицательно сказывается и на прибыли компании, и что самое важное на ее имидже.

МЕТОДИКА ПОДБОРА АНТЕННЫ

Прежде всего необходимо определить, для каких задач приобретается антенна и что от нее ожидается.

СИТУАЦИЯ 1.Покупатель живет в квартире на верхнем этаже многоэтажки на небольшом расстоянии от телевышки (3-5км). Кроме того, телевышку видно из места предполагаемой установки антенны.

РЕКОМЕНДАЦИИ: Лучший вариант – наружная всеволновая антенна без встроенного усилителя. Приемлимый уровень качества изображения будет достигнут при использовании практически любой комнатной антенны. Если выбирается комнатная антенна со встроенным усилителем – обязательно должна быть регулировка усиления для исключения перегрузки мощным сигналом. В случае приема сигнала в цифровом формате DVB-T2 качество изображения будет прекрасным и на комнатную антенну.

СИТУАЦИЯ 2.Аналогично предыдущему случаю, но окна квартиры выходят на противоположную сторону от телецентра.

РЕКОМЕНДАЦИИ. Лучший вариант – наружная всеволновая антенна без усилителя установленная на крыше и направленная на телевышку. Если по каким-то причинам это невозможно – можно применить направленные комнатные антенны (Интер 2.0). Но прием ВСЕХ каналов в хорошем качестве как правило невозможен В случае приема сигнала в цифровом формате DVB-T2 качество изображения будет прекрасным.

СИТУАЦИЯ 3. Окраина города, многоэтажка, расстояние до телецентра 10- 30км. Покупатель проживает на нижнем этаже.

РЕКОМЕНДАЦИИ. Наружная активная всеволновая антенна установленная на крыше. В этом случае покупателю необходимо будет дополнительно приобрести коаксиальный кабель, т.к. обычно в комплекте с антенной идет небольшое количество кабеля (6-8 метров) . Кабель необходимо выбирать с наименьшими потерями. В телевидении принято использовать кабель волновым сопротивлением 75ом. Чаще всего применяется кабель типоразмера RG6 или SAT-50. Качественный кабель имеет плотную оплетку из проволок и алюминиевую фольгу в качестве экрана. Старые советские кабели РК75 имеют значительное затухание в диапазоне ДМВ и практически непригодны для современного использования.

Применение комнатных антенн в этом случае возможно только в случае невысоких требований к качеству принимаемого сигнала. В случае применения направленных комнатных антенн (Интер 2.0) для приема сигнала в цифровом стандарте возможен качественный прием.

СИТУАЦИЯ 4. Дача или загородный дом на значительном (более 50км) расстоянии от телецентра.

РЕКОМЕНДАЦИИ. Для качественного приема всех каналов необходимо применять профессиональный комплекс из нескольких диапазонных антенн с системами усиления и фильтрации сигнала. Если допускается, что качественная картинка будет не на всех каналах – можно применить наружную всеволновую антенну с усилителем. Комнатные антенны в этом случае абсолютно бесполезны.

Если речь идет о приеме какого-то небольшого количества каналов, то можно ограничится предложением комнатной антенны бюджетного сегмента, но об этом надо четко проинформировать покупателя.

При покупке дорогих моделей ТВ с диагональю больше 32 дюймов следует ориентировать покупателя на применение наружной антенны, даже несмотря на его желание обойтись комнатной.

Надо четко информировать покупателя, что комнатная антенна скорее всего не обеспечит качественный прием ВСЕХ каналов. Это компромиссный вариант, если другие варианты совсем не приемлемы.

Если человек планирует подключение к антенне нескольких ТВ – только наружная антенна, причем – с самыми лучшими параметрами.

Чем дальше от телевышки – тем предлагать антенны с большим усилением.

ОСТОРОЖНО! При небольшом расстоянии от телевышки, встроенный усилитель будет перегружаться мощным сигналом, что приведет с резкому ухудшению приема всех каналов.

При расстояниях свыше 15 км убеждать покупателя не покупать комнатную антенну, только наружную.

При твердом желании приобрести комнатную антенну – рекомендуйте направленные комнатные антенны и предупреждайте о компромиссном результате.

Следует проинформировать о необходимости направления антенны в сторону телецентра.

Если окна команты, где установлен телевизор выходят в сторону телецентра – можно рекомендовать оконную («стекольную») антенну (VIVA).

Для дач следует рекомендовать недорогие всеволновые наружные антенны. В варианте коттеджей-топовые модели.

Обязательно необходимо дать пояснения по поводу подключения, кабеля, правильной установки.

Если покупатель знает, какие антенны используют его соседи в том же районе -уточните это.

Четко информируйте покупателя о разных условиях приема в разных местах.

Нельзя поддаваться на аргументы типа «у меня брат в Киеве смотрит на такую антенну и все ОК».

Бюджет покупателя – важный момент. Советуйте модели антенн, исходя из возможностей покупателя.

Обязательно необходимо предупредить, что покупка антенны не гарантирует 100% качественного приема, который зависит от множества факторов. Это снизит вероятность и остроту возможных конфликтов.

Часто покупатель ожидает дома увидеть «картинку» не хуже, чем в магазине.

Приобретение телевизора – удобный повод предложения антенны. Соизмеряйте модель телевизора и предлагаемую антенну.

Если человек планирует смотреть ТОЛЬКО цифровое ТВ (например, аналог у него уже есть с кабельного ТВ) – рекомендуйте специальные «цифровые антенны». Предупредите о соответствии тюнера телевизора стандарту DVB-T2. Если телевизор не позволит прием DVB-T2 порекомендуйте приобрести готовый набор для приема цифры (TV FUTURE DVB-T2), в котором есть и антенна, и цифровая приставка, и аксессуары для подключения.

Как избежать колебаний сигнала и перегрузки усилителя

Как предотвратить колебания или обратную связь в установках усиления сигналов ячеек

В своем плотном графике вы выделили время на установку устройства. Вы прочитали наше руководство по усилителям сигнала и узнали о разнице между полосами и дБ. Вы установили внешнюю антенну в месте, где внешний сигнал наиболее сильный, и направили ее в сторону вышки сотовой связи. Наконец, вы установили внутреннюю антенну там, где вам больше всего нужен усиленный сигнал, и соединили все подходящими кабелями.Вы даже зарегистрировались у своего оператора связи.

Затем все, что осталось, это включить усилитель и наслаждаться усиленным сигналом. Но как только вы это сделали, вы увидели, что что-то не так. Индикаторы должны быть зелеными, но вместо этого они красные, мигающие зеленым, мигающие красным или оранжевые. Что еще хуже, обещанное вам усиление сигнала умеренное или отсутствует.

Это классический пример колебаний, также известный как обратная связь – это не означает, что усилитель сигнала не работает.


См. Полные комплекты усилителя сигнала ячеек для вашей ситуации:

Дом

Автомобиль

Бизнес

Коммерческий


Что такое колебание сигнала или обратная связь?

Oscillation – один из наиболее распространенных ответов на вопрос: «Почему не работает усилитель сигнала от моей клетки?»

Это петля обратной связи между двумя антеннами, вызванная тем, что они установлены слишком близко друг к другу.

Представьте динамик и микрофон. Когда вы подносите микрофон слишком близко к динамику, создается неприятный жужжащий звук, который становится тем громче и громче, чем ближе они друг к другу. Это колебание, и оно также происходит с вашими антеннами.

Это проблема, которая решается увеличением расстояния между тремя компонентами усилителя сигнала. Ваши антенны должны находиться на расстоянии не менее 50 футов по горизонтали или 20 футов по вертикали, чтобы предотвратить колебания.К сожалению, если вы настроили свои антенны для идеальной настройки, вам, возможно, придется переместить одну или обе антенны в немного менее оптимальное положение, чтобы избавиться от колебаний. Однако это уравновешивается тем фактом, что производительность усилителя резко возрастет, и это должно более чем компенсировать тот факт, что широковещательная антенна не всегда может быть в идеальном положении.


Перегрузка бустера

«Но мой бустер вообще не работает», – можете крикнуть вы.

В этом случае вы можете слишком хорошо установить антенну. Странный? Ага. Но возможно.

Что я имею в виду? Что ж, у большинства потребительских бустеров есть вероятность перегрузки. Если вы купили более дешевый усилитель сигнала, у вас фантастический внешний сигнал, но ужасный сигнал в помещении, и вы используете антенны и кабель с высоким коэффициентом усиления, возможно, вы действительно доставляете слишком много сигнала на усилитель и перегружаете его. Это приводит к полному отключению бустера, чтобы спастись.

К счастью, это очень легко исправить, и у вас есть несколько вариантов действий.

Если вы хотите вложить деньги в проблему и легко с ней справиться, мы продаем аттенюаторы, чтобы немного уменьшить количество подаваемого вами сигнала и предотвратить перегрузку. Существуют также усилители коммерческого уровня, которые автоматически ослабляют принимаемый вами сигнал, но они имеют довольно высокую цену и являются излишними для большинства домашних устройств.

Если вы не хотите тратить больше денег, вам нужно разместить антенну по-другому.Для этого есть два варианта: разместить его в месте с более слабым сигналом, чем там, где он у вас есть, или отключить его от слишком сильного сигнала, тем самым ослабив сигнал. Это самый простой и дешевый способ, если вы не против снова подняться на крышу.


Автоматический контроль усиления против ручного: плюсы и минусы

Для некоторых бустеров предусмотрены меры по предотвращению перегрузки. Это известно как «регулировка усиления» и зависит от усилителя.

Ручное усиление позволяет владельцам усилителей сотовых телефонов индивидуально регулировать (увеличивая или уменьшая) мощность входящего в здание сигнала.Это помогает избежать генерации сигнала или перегрузки вышки сотовой связи. Например, вы не бросаете в стиральную машину всю коробку моющего средства. Соответствующие количества для соответствующей нагрузки.

С 2013 года в моделях weBoost от Wilson Electronics предусмотрена автоматическая регулировка усиления, которая устраняет все догадки и головную боль.

Но все же остается вопрос: действительно ли автоматическая регулировка усиления лучше, чем ручная?

Автоматическая регулировка усиления

Модели с автоматической регулировкой усиления значительно упрощают использование усилителя сотового телефона.Благодаря подходу «установил и забыл» он оптимизируется для всех пяти диапазонов частот, поддерживающих всех основных операторов связи США и Канады, таких как AT&T, Verizon, Sprint, T-Mobile, Rogers, Bell и Telus.

Это позволяет максимально увеличить мощность сигнала и зону покрытия без каких-либо сбоев при передаче на вышку сотовой связи и обратно. Короче говоря, для большинства потребителей автоматическая регулировка усиления – это простой подход. Если усилитель подвергается слишком большому усилению, он полностью отключится, а не повредит себя или вызовет колебания в сети вышек сотовой связи.

Ручная регулировка усиления

Ручное управление обычно используется в коммерческих и высококачественных усилителях сигнала. Зачем беспокоиться о ручном управлении усилением? Два слова: параметры и эффективность.

Ближайшая аналогия очень похожа на механическую и автоматическую трансмиссии в автомобиле. Те, кто действительно умеет переключать передачи вручную, как правило, немного больше экономят на расходе топлива.

То же самое можно применить и к ручному усилению. Для установщиков, интеграторов или людей, знакомых с радиочастотным сигналом, индивидуальная настройка пяти частотных диапазонов позволяет отдавать предпочтение определенным несущим по сравнению с другими (например, Verizon по сравнению с AT&T) и обеспечивает лучшее усиление.


Какой тип управления усилением лучше для уменьшения перегрузки?

Перечислим плюсы и минусы каждого:

АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ УСИЛЕНИЕМ :

Плюсы:

  1. Автоматически настраивает лучший сигнал для всех несущих.
  2. Настроил и забыл.
  3. Лучше всего подходит для обычных пользователей.

Минусы:

  1. Нет предпочтения для определенного типа несущих или диапазонов.

РУЧНОЕ УПРАВЛЕНИЕ УСИЛЕНИЕМ :

Плюсы:

  1. Индивидуальная настройка для каждой полосы частот.&
  2. Предпочтение определенным операторам связи.
  3. Лучше всего для людей, знакомых с сигналами сотовой связи.

Минусы:

  1. Повышение производительности лишь немного лучше для большей работы.

Реальность? С автоматической регулировкой усиления проще работать, но кто-то, имеющий опыт считывания сигнала и понимания полосы пропускания сотовой связи, сможет получить больше от системы усиления сигнала с ручной регулировкой усиления. Дело не в том, что один лучше другого; скорее, это больше связано со знаниями и навыками клиента в отношении сотового сигнала.Если вы обычный человек, вам будет проще использовать автоматическую регулировку усиления. Однако, если вы установщик или интегратор, вам понадобится усилитель с ручным управлением усилением, так как он позволит повысить производительность.


Чем мы можем вам помочь?

Wilson Amplifiers – ведущий поставщик усилителей сигналов. Наши усилители сигнала усиливают сотовый сигнал в спектрах 4G, LTE и 5G для любого телефона и любого оператора связи для дома, офиса или транспорта.

Особенности нашего магазина:

  • Бесплатная консультация (спрашивайте нас о чем угодно) в нашей службе поддержки клиентов в США ( sales @ wilsonamplifiers.com ) или позвоните нам по телефону 1-800-568-2723 .
  • Бесплатная доставка.
  • Лучший сигнал или лучшая в отрасли гарантия возврата денег в размере 90.
  • Мы хотим, чтобы все остались довольны, поэтому мы предоставляем пожизненную техническую поддержку и 2-летнюю гарантию на все продукты.

Спросите нас о чем угодно, и мы будем рады помочь.

УСИЛИТЕЛИ WILSON ПРЕИМУЩЕСТВО

БЕСПЛАТНАЯ ДОСТАВКА Нет минимальной покупки

90-ДНЕЙ
Гарантия возврата денег

LIFETIME
Техническая поддержка

Об авторе статьи

Старший копирайтер – Wilson Amplifiers

Алекс изучает все, что связано с усилителями сигналов в течение последних 5 лет.Его технические знания сопоставимы только с его писательским мастерством. В свободное время он любит долгие прогулки, стимулирует беседу, коллекционирует видеоигры и пробует необычные рецепты.

перегрузка антенны – Ricks Satellite Wildfeed and Backhaul Forum

CD

Зарегистрировано:
Сообщений: 76

Размещено Ответьте Цитатой # 1

как я могу исправить эту проблему?
Ямабум

Зарегистрировано:
Сообщений: 568

Размещено Ответьте Цитатой # 2

Вам нужно объяснить больше, чем просто это?
CD

Зарегистрировано:
Сообщений: 76

Размещено Ответьте Цитатой # 3

На экране моего телевизора отображается перегрузка антенны, они зависают. Я пытаюсь отключить ее для перезагрузки, но как только я перехожу к экрану спутников, он возвращается.Я сбросил его до заводских настроек и снова загрузил в него мягкий износ 7-19, но он продолжает вызывать перегрузку антенны. Я надеюсь, что это не вытащит мой lnbf, я только что надел новый модуль pll ..
techjunkie02

Зарегистрирован:
Сообщений: 2,355

Размещено Ответьте Цитатой # 4

Я просто предполагаю, что это означает, что у вас короткое замыкание в коаксиальном кабеле.Я бы дважды проверил ваши соединения, может быть, вы что-то делали, когда устанавливали новый блок ФАПЧ ??
__________________
— набор полуфункционального оборудования, подкрепленный грудой сомнительных вещей!
Midwestmac

Зарегистрировано:
Сообщений: 2,397

Размещено Ответьте Цитатой # 5

Если вы не понимаете проблему, возможно, посмотрите здесь, в ветке манхэттена, посмотрите POST # 5 в ссылке ниже, у Mudpitga была та же проблема
https: // rickcaylor.websitetoolbox.com/post/dj1997-discussion-thread-7377549?trail=15
__________________
Azbox Ultra, Pansat 2500, Prof7301, Tbs 6925,5980, карта Genpix 8psk, Dektec 2137c, Hauppauge 950q
CD

Зарегистрировано:
Сообщений: 76

Размещено Ответьте Цитатой №6

вы, ребята, молодцы, я пошел с коаксиальным кабелем.Я заменяю его из конца в конец на новый коаксиал. И проблема, когда нет. почти сейчас в моем ящике нет транспондеров cband. Думаю, когда я загрузил новое программное обеспечение, оно не было настроено для cband. какое хорошее программное обеспечение установить для cband.
CD

Зарегистрировано:
Сообщений: 76

Размещено Ответьте Цитатой # 7

Ничего себе, я чувствую себя довольно глупо с этим парнем, у меня есть транспондеры cband, просто не прокручивал список вниз.Я работаю здесь, на западном эт. еще раз спасибо.
TorontoSatGuy

Зарегистрировано:
Сообщений: 27

Размещено Ответьте Цитатой # 8

Перегрузка антенны – обычная проблема этого приемника.

Я заменил свою линию 3 раза и все равно получил ошибку … оказалось, что линия в порядке, проверена с помощью измерителя и еще 2 приемников от других производителей.

Разница между вашей проблемой и моей в том, что моя уходит через 4 секунды … вы говорите, что она не исчезнет … так что, возможно, виноват ваш кабель.

CD

Зарегистрировано:
Сообщений: 76

Размещено Ответьте Цитатой №9

Цитата: Первоначально Послано TorontoSatGuy
Перегрузка антенны – распространенная проблема с этим приемником.

Я заменил свою линию 3 раза и все равно получил ошибку … оказалось, что линия в порядке, проверена с помощью измерителя и еще 2 приемников от других производителей.

Разница между вашей проблемой и моей в том, что моя уходит через 4 секунды … вы говорите, что она не исчезнет … так что, возможно, виноват ваш кабель.

Я так думаю, что пока не арендую. у тебя есть связи?

UA834 Руководство пользователя

UA834 обеспечивает большую гибкость в беспроводных установках за счет увеличения допустимой длины кабеля между приемником и антенной.Антенны можно размещать ближе к сцене или устанавливать на потолках и стенах, чтобы обеспечить лучшую видимость передатчика.

Характеристики

  • Малошумящий усилитель сигнала компенсирует вносимые потери в коаксиальном кабеле
  • Совместим с беспроводными системами Shure. Также может использоваться с антенными распределительными системами Shure UA845 и UA844
  • Встроенный резьбовой адаптер легко устанавливается на микрофонную стойку или прилагаемый кронштейн для поверхностного монтажа
  • Двухпозиционный переключатель усиления
  • Светодиодный индикатор перегрузки радиосигнала
  • Качество, прочность и надежность Shure

ПРИМЕЧАНИЕ. Антенные усилители предназначены для компенсации потерь сигнала в кабелях, а не для увеличения дальности действия антенны.Попытка «поднять» сигнал выше номинального уровня приводит только к перегрузке схемы и снижению производительности.

① ПИТАНИЕ ПОСТОЯННОГО ТОКА / ПЕРЕГРУЗКА ВЧ

Зеленый: Указывает, что он получает питание от антенного входа на приемнике или сумматоре.

Красный: Сигнал от антенны (на входе TO ANTENNA) слишком сильный. Снимите встроенный усилитель или переместите его дальше по кабельной трассе.

② ПРИБЫЛЬ

Установите переключатель усиления в положение +6 дБ для более коротких участков кабеля и +12 дБ для более длинных участков.

RF Перегрузка

ВЧ-перегрузка может возникнуть на входе встроенного усилителя или на входе приемника. Перегрузка в любой точке ухудшает сигнал.

Если на встроенном усилителе есть индикатор радиочастотной перегрузки, в усилителе может не быть необходимости, или его следует разместить дальше по кабельной трассе, посередине между антенной и приемником.Переключатель усиления влияет только на усиление на выходе и не может компенсировать перегрузку входа на усилителе.

Если на приемнике присутствует радиочастотный сигнал перегрузки, уменьшите коэффициент усиления встроенного усилителя или переместите его дальше по трассе кабеля, чтобы между приемником и усилителем было больше кабеля. Обратите внимание, что уровень перегрузки для усилителя может быть больше, чем для входа приемника, поэтому его нельзя использовать, чтобы указать, будет ли сигнал перегрузить приемник в этой точке прокладки кабеля.

Подключите антенну и приемник (или антенную распределительную систему), как показано. Светодиод DC POWER горит зеленым, когда приемник включен.

  • Используйте коаксиальный антенный кабель Shure с низкими потерями (или любой кабель с низким сопротивлением 50 Ом.
  • Качество кабеля, а не только длина, способствует потере сигнала. Для более легкого 50-футового кабеля может потребоваться большее усиление, чем для 100-футового кабеля с низкими потерями.
  • Активные антенны, такие как UA874, имеют встроенный усилитель и могут не требовать дополнительного усиления.

Осторожно: Для обеспечения наилучшей работы используйте только аксессуары для антенн Shure. Не используйте разветвители, сумматоры или антенны, обеспечивающие заземление постоянного тока. При необходимости используйте блочное устройство BNC DC (совместимое с диапазоном RF приемника).

Присоедините антенну к разъему с надписью TO ANTENNA.

Используйте прилагаемый кронштейн для поверхностного монтажа на стене или потолке или закрепите его на стандартной микрофонной стойке.

Используйте максимум два линейных антенных усилителя для очень длинных кабелей или для двух трасс более легкого кабеля, как показано

Обслуживание кабеля

Для обеспечения максимальной производительности антенных кабелей:

  • Избегайте резких изгибов и перегибов кабелей.
  • Не деформируйте кабели с помощью самодельных зажимов, например, забивая гвоздь над кабелем.
  • Не использовать в стационарных наружных установках.
  • Не подвергать воздействию чрезмерной влажности.

Выбор антенных кабелей

Используйте коаксиальный кабель с малыми потерями на 50 Ом, например RG-8U. Shure предлагает готовые антенные кабели длиной от 6 до 100 футов.

ПРИМЕЧАНИЕ. При заказе кабелей в Shure выберите модели Z с низкими потерями (доступны для более длинных кабелей) при использовании полос частот выше 1000 МГц.

При установке антенн руководствуйтесь следующими рекомендациями:

  • Антенны и приемники должны быть из одного диапазона.
  • Установите антенны на расстоянии не менее одной длины волны (двух футов) друг от друга.
  • Расположите антенны так, чтобы ничто не мешало прямой видимости передатчику (включая аудиторию).
  • Не приближайте антенны к металлическим предметам.

Важно: Всегда выполняйте «обходной» тест, чтобы проверить зону покрытия, прежде чем использовать беспроводную систему во время выступления или выступления.Поэкспериментируйте с размещением антенны, чтобы найти оптимальное место. При необходимости отметьте «проблемные места» и попросите выступающих или исполнителей избегать этих мест.

Дополнительная информация в Интернете

Для получения дополнительной информации посетите http://www.shure.com

Настройку усиления следует использовать только для компенсации рассчитанных потерь сигнала в кабеле.Дополнительное усиление сигнала не означает лучших характеристик РЧ. Слишком большое усиление фактически снижает дальность приема и количество доступных каналов. Это связано с тем, что приемники Shure оптимизированы для обеспечения наилучших характеристик, когда сумма усиления сигнала и потерь в кабеле равна 0 дБ. Дополнительное усиление просто усиливает все в радиочастотном диапазоне, включая помехи и окружающий радиочастотный шум. Он не может избирательно увеличивать сигнал от передатчика.

  • Используйте самую низкую настройку усиления, необходимую для достижения хорошего приема РЧ-сигнала передатчика, как указано на РЧ-индикаторе приемника или измерителе.
  • Увеличивайте настройку усиления только для компенсации расчетных потерь в кабеле.
  • Результирующий уровень сигнала на приемнике (потери в кабеле плюс усиление) должен находиться в пределах ± 5 дБ от исходного уровня сигнала на антенне.

Расчет настроек усиления

Чтобы рассчитать требуемую настройку усиления, получите данные производителя кабеля о потере сигнала.Номинальные потери обычно зависят не только от длины кабеля, но и от радиочастоты.

Умножьте номинальное значение кабеля на 100 футов на длину кабеля, чтобы определить потери сигнала, и добавьте усиление, если необходимо для компенсации. Например: кабель длиной 50 футов с номинальными потерями -12 дБ на 100 футов будет рассчитан как (-12 дБ / 100) * 50 = -6 дБ и потребует усиления +6 дБ для суммарных потерь 0 дБ.

Диапазон частот

UA834V 174–216 МГц
UA834WB 470–902 МГц
UA834XA 902–960 МГц
UA834Z16 1240–1260 МГц
UA834Z17 1492–1525 МГц
UA834Z18 1785–1805 МГц

Тип разъема

BNC, розетка

Импеданс

50 Ом

Требования к питанию

Смещение от 10 до 15 В постоянного тока от коаксиального подключения, 0.60–0,72 Вт

усиление сигнала

± 2 дБ, переключаемый

+6 дБ +12 дБ

Абсолютный максимальный вход RF

+5 дБм

Порог светодиода перегрузки RF

± 2 дБ

-5 дБм

Входная точка пересечения третьего порядка (IIP3)

> 10 дБм

Корпус

Литой алюминий, окрашенный в черный цвет

Размеры

67 x 32 x 112 мм (В x Ш x Г) Размеры с подставкой: 108 x 32 x 112 мм

Вес нетто

Без монтажной стойки 0.28 кг (9,8 унций)
С монтажной стойкой 0,42 кг (14,8 унций)

Этот продукт соответствует основным требованиям всех соответствующих европейских директив и имеет право на маркировку CE.

Декларацию соответствия CE можно получить по адресу: www.shure.com/europe/compliance

Официальный представитель в Европе:

Shure Europe GmbH

Штаб-квартира Европа, Ближний Восток и Африка

Департамент: Сертификат EMEA

Jakob-Dieffenbacher-Str. 12

75031 Эппинген, Германия

Телефон: 49-7262-92 49 0

Факс: 49-7262-92 49 11 4

Электронная почта: info @ shure.de

UA874 Руководство пользователя

Shure UA874 использует логопериодическую дипольную матрицу для улучшения приема при наведении на желаемую зону покрытия. Интегрированный усилитель и четыре настройки усиления компенсируют разную степень потери сигнала в коаксиальном кабеле. UA874 может быть установлен на стойке для микрофона, подвешен к потолку или прикреплен к стене с помощью встроенного поворотного адаптера.

Характеристики

  • Малошумящий усилитель сигнала компенсирует вносимые потери в коаксиальном кабеле
  • Совместимость с беспроводными приемниками и антенными распределительными системами Shure, обеспечивающими смещение 10–15 В постоянного тока
  • Встроенный резьбовой адаптер легко устанавливается на микрофонную стойку
  • Четырехпозиционный переключатель усиления
  • Качество, прочность и надежность Shure

Примечание: Антенна не будет работать с без смещения 10-15 В постоянного тока.Это требуется даже при настройках усиления -6 дБ и 0 дБ («пассивный»).

  • Подключите антенну к приемнику или распределительной системе с помощью антенных кабелей Shure (или любого 50-омного коаксиального кабеля с малыми потерями, например RG-8U).
  • Антенна работает только с приемниками или распределительными системами, которые обеспечивают смещение 10–15 В постоянного тока.
  • Уменьшите настройку усиления для коротких участков кабеля или увеличьте усиление для более длинных участков.Обратите внимание, что качество кабеля, а не только длина, способствует потере сигнала. Для более легкого 50-футового кабеля может потребоваться большее усиление, чем для 100-футового кабеля с низкими потерями. Обратитесь к производителю кабеля за характеристиками потерь в кабеле.
  • Направьте антенну в намеченную зону покрытия.
  • Не используйте эту антенну для передачи (например, с передатчиками PSM)

Обслуживание кабеля

Для обеспечения максимальной производительности антенных кабелей:

  • Избегайте резких изгибов и перегибов кабелей.
  • Не деформируйте кабели с помощью самодельных зажимов, например, забивая гвоздь над кабелем.
  • Не использовать в стационарных наружных установках.
  • Не подвергать воздействию чрезмерной влажности.

Выбор антенных кабелей

Используйте коаксиальный кабель с малыми потерями на 50 Ом, например RG-8U. Shure предлагает готовые антенные кабели длиной от 6 до 100 футов.

ПРИМЕЧАНИЕ. При заказе кабелей в Shure выберите модели Z с низкими потерями (доступны для более длинных кабелей) при использовании полос частот выше 1000 МГц.

① Переключатель усиления

Отрегулируйте четырехпозиционный переключатель усиления, чтобы компенсировать расчетные потери в кабеле в зависимости от длины и типа кабеля.

Осторожно: При изменении настройки усиления может наблюдаться небольшое пропадание ВЧ сигнала.

② Светодиод режима усиления

Указывает текущую настройку переключателя усиления.

③ Светодиод перегрузки RF

Указывает на сильный РЧ-сигнал, который перегружает антенный усилитель, что приводит к искажениям или плохой работе.Увеличьте расстояние между антенной и передатчиком или уменьшите настройку усиления антенны.

ПРИМЕЧАНИЕ. Светодиод RF Overload не работает при настройках пассивного усиления (–6 дБ или 0 дБ).

④ Разъем BNC

Подключите к приемнику или антенному сумматору с РЧ входами, которые подают напряжение смещения 10–15 В постоянного тока.

При установке антенн руководствуйтесь следующими рекомендациями:

  • Антенны и приемники должны быть из одного диапазона.
  • Установите антенны на расстоянии не менее одной длины волны (двух футов) друг от друга.
  • Расположите антенны так, чтобы ничто не мешало прямой видимости передатчику (включая аудиторию).
  • Не приближайте антенны к металлическим предметам.

Важно: Всегда выполняйте «обходной» тест, чтобы проверить зону покрытия, прежде чем использовать беспроводную систему во время выступления или выступления. Поэкспериментируйте с размещением антенны, чтобы найти оптимальное место. При необходимости отметьте «проблемные места» и попросите выступающих или исполнителей избегать этих мест.

Настройку усиления следует использовать только для компенсации рассчитанных потерь сигнала в кабеле. Дополнительное усиление сигнала не означает лучших характеристик РЧ. Слишком большое усиление фактически снижает дальность приема и количество доступных каналов. Это связано с тем, что приемники Shure оптимизированы для обеспечения наилучших характеристик, когда сумма усиления сигнала и потерь в кабеле равна 0 дБ.Дополнительное усиление просто усиливает все в радиочастотном диапазоне, включая помехи и окружающий радиочастотный шум. Он не может избирательно увеличивать сигнал от передатчика.

  • Используйте самую низкую настройку усиления, необходимую для достижения хорошего приема РЧ-сигнала передатчика, как указано на РЧ-индикаторе приемника или измерителе.
  • Увеличивайте настройку усиления только для компенсации расчетных потерь в кабеле.
  • Настройка усиления –6 дБ может быть полезна для приложений с короткими кабелями (25 футов или меньше) и где расстояние между передатчиком и антенной меньше 100 футов.
  • Уменьшите усиление, если горит светодиод антенны RF Overload – сигнал достаточно сильный, поэтому усиление не требуется.

Расчет настроек усиления

Чтобы рассчитать требуемую настройку усиления, получите данные производителя кабеля о потере сигнала. Номинальные потери обычно зависят не только от длины кабеля, но и от радиочастоты.

Умножьте номинальное значение кабеля на 100 футов на длину кабеля, чтобы определить потери сигнала, и добавьте усиление, если необходимо для компенсации.Например: кабель длиной 50 футов с номинальными потерями -12 дБ на 100 футов будет рассчитан как (-12 дБ / 100) * 50 = -6 дБ и потребует усиления +6 дБ для суммарных потерь 0 дБ.

Для получения дополнительной информации посетите http://www.shure.com

Тип разъема

BNC, розетка

Импеданс

50 Ом

Требования к питанию

Смещение от 10 до 15 В постоянного тока от коаксиального подключения, 75 мА

Диапазон частот RF

UA874US 470–698 МГц
UA874E 470–790 МГц
UA874WB 470–900 МГц
UA874Z16 1240–1260 МГц
UA874Z17 1492–1525 МГц
UA874Z18 1785–1805 МГц
UA874X 925–952 МГц
UA874XA 902–960 МГц

Схема приема

Ширина луча 3 дБ

70 градусов

Точка перегрузки третьего порядка (OIP3)

> 30 дБм

Коэффициент усиления антенны

на оси

7.5 дБи

усиление сигнала

± 1 дБ, переключаемый

+12 дБ, +6 дБ, 0 дБ, −6 дБ

Порог светодиода перегрузки RF

−5 дБм

Светодиод радиочастотной перегрузки не работает при настройке пассивного усиления

Размеры

UA874 316 x 359 x 36 мм (В x Ш x Г)
UA874X 224 x 234 x 36 мм (В x Ш x Г)
UA874XA 224 x 234 x 36 мм (В x Ш x Г)
UA874Z 224 x 234 x 36 мм (В x Ш x Г)

Масса

UA874317 г (11.2 унции)
UA874X213 г (7,5 унций)
UA874XA213 г (7,5 унций)
UA874Z213 г (7,5 унций)

Диапазон рабочих температур

от −18 ° C (0 ° F) до 63 ° C (145 ° F)

Диапазон температур хранения

от −29 ° C (-20 ° F) до 74 ° C (165 ° F)

Этот продукт соответствует основным требованиям всех соответствующих европейских директив и имеет право на маркировку CE.

Декларацию соответствия CE можно получить по адресу: www.shure.com/europe/compliance

Официальный представитель в Европе:

Shure Europe GmbH

Штаб-квартира Европа, Ближний Восток и Африка

Департамент: Сертификат EMEA

Jakob-Dieffenbacher-Str.12

75031 Эппинген, Германия

Телефон: + 49-7262-92 49 0

Факс: + 49-7262-92 49 11 4

Эл. Почта: [email protected]

Защитный чехол на молнии WA874ZP

Устранение помех от антенны

Последнее обновление: среда, 28 июля 2021 г.

На прошлой неделе я получил письмо от читателя с интересной проблемой.Каждый раз, когда ее подруга включала свет в гостиной, она теряла четыре эфирных антенных станции своего телевизора. Как только она выключила свет, каналы вернулись. Оказывается, использование определенных типов светодиодных лампочек может вызывать помехи на некоторых частотах. Светодиод включается и выключается с очень высокой частотой (сверх той, которую могут воспринимать наши глаза), и эта пульсация может создавать радиочастотный шум. Если не экранировать в достаточной степени, этот радиочастотный шум может создавать помехи для теле- или радиосигналов.В этой статье я решил обсудить, что еще может вызвать помехи от антенны OTA и как их устранить.

Помехи антенны

OTA могут быть очень неприятными, особенно если ваша любимая радиостанция теряет прием. Может быть несколько различных причин помех от беспроводной антенны. Некоторые помехи могут вызвать пикселизацию, шум изображения или потерю сигнала. Давайте посмотрим на некоторые из причин.

Электромагнитные помехи

Электромагнитные помехи могут быть вызваны множеством разных вещей, например, внешними линиями электропередач, грозами, светодиодными или флуоресцентными лампами, а также солнечными вспышками.Многие бытовые приборы, такие как блендер, электрический обогреватель, чайник для попкорна, электрическое одеяло и холодильники, также могут вызывать помехи. Любой прибор с электродвигателем, например потолочный вентилятор, может нарушить эфирный телевизионный сигнал. Известно, что в некоторых случаях диммеры вызывают проблемы из-за плохой проводки. Чтобы устранить неполадки, начните с отключения или выключения каждого устройства, а затем проверьте, улучшился ли ваш сигнал.

Кондиционер

Если у вас проблемы с электромагнитными помехами, в некоторых случаях кондиционер может помочь убрать грязную электроэнергию в вашем доме.Это может помочь уменьшить радиочастотные и электромагнитные помехи. Он также может защитить ваше оборудование от скачков напряжения и скачков напряжения.

eBay:

Кондиционер питания Furman

Amazon:

Кондиционер питания Furman

Устройство защиты от перенапряжения на выходе Tripp Lite Isobar 2

Tripp Lite Isobar также может помочь уменьшить шум EMI / RFI. Этот ограничитель перенапряжения имеет два широко разнесенных выхода NEMA 5-15R. Встроенный изолированный блок фильтров ограничивает шумовое взаимодействие между подключенным оборудованием.

eBay:

Tripp Lite Isobar 2 Сетевой фильтр для защиты от перенапряжения

Amazon:

Tripp Lite Isobar 2 Выходной ограничитель перенапряжения, удлинитель

Шумоподавитель шнура с ферритовым сердечником

Шумоподавитель шнура с ферритовым сердечником также может помочь. Он фильтрует высокочастотный шум или электромагнитные помехи в шнуре питания или кабеле. Просто поместите его вокруг кабеля, и небольшие магниты в глушителе устранят помехи. Ферритовые сердечники можно разместить на нескольких кабелях, чтобы уменьшить помехи.

Фото: Википедия
eBay:

Шумоподавитель с ферритовым сердечником 1/4 шнура

Amazon:

Шумоподавитель с ферритовым сердечником 1/4 шнура

Шумоподавитель Power EMI Filter

Силовой фильтр электромагнитных помех, подавляющий шум, может помочь уменьшить шум в линии электропередачи. Фильтр электромагнитных помех служит для ограничения электромагнитного шума, что позволяет другому оборудованию в сети функционировать должным образом и в соответствии с правилами.Попробуйте подключить фильтр к устройству, вызывающему помехи. Это должно помочь уменьшить шум.

eBay:

Шумоподавитель Power EMI Filter

Amazon:

Шумоподавитель Power EMI Filter

Многолучевые помехи

Многолучевые помехи вызваны отражением сигнала OTA от определенных поверхностей, таких как мокрые или обледенелые поверхности, здания или пролетающий самолет. Некоторые холмистые местности и деревья могут вызывать проблемы.Часто простое перемещение OTA-антенны на несколько футов может помочь решить проблему. Если проблема не исчезнет, ​​возможно, вам придется поднять антенну на крышу или прикрепить ее к столбу.

 См. Нашу статью о различных вариантах монтажа вашей OTA-антенны.

Помехи в вышке сотового телефона

С распространением смартфонов строится все больше и больше вышек сотовой связи. Многие из этих башен вещают очень близко к частотам телебашен. Это может вызвать проблемы с пикселями и сигналом.Если вы живете недалеко от вышки сотовой связи и испытываете проблемы с приемом сигнала, вам может потребоваться добавить фильтр LTE в вашу антенну.

Мастер каналов LTE-фильтр

LTE-фильтр Channel Master отфильтрует любые нежелательные частотные помехи 3G и 4G. Фильтр просто привинчивается к вашей антенне. Видео ниже объясняет, как это работает и как настроить его в соответствии с вашей антенной системой.

eBay:

Мастер каналов LTE-фильтр

Amazon:

Мастер каналов LTE-фильтр

Устройства потоковой передачи

Amazon Fire TV Stick, вызывающий помехи.

Беспроводные потоковые устройства могут вызывать помехи. Некоторые из популярных потоковых устройств, такие как Amazon Fire TV Stick и Chromecast, подключаются напрямую к порту HDMI телевизора. В некоторых случаях кабеля для удаления от входа антенны не хватает. У меня возникли проблемы с интерференцией сигнала, когда мой Fire TV Stick касался антенного кабеля, идущего ко входу телевизионного тюнера (см. Рисунок выше). На некоторых станциях сигнал продолжал падать, вызывая пикселизацию и потерю сигнала.Чтобы решить эту проблему, я добавил удлинительный кабель HDMI, чтобы удлинить Fire Stick и отодвинуть его от антенного кабеля, что устранило проблему с помехами.

Плохой экранированный кабель

Еще одним распространенным источником помех является плохо экранированный кабель. Коаксиальный кабель используется для передачи эфирного сигнала от антенны к телевизионному тюнеру. Коаксиальный кабель поставляется с экраном, обычно состоящим из металла и пластика. Экранирование помогает уменьшить электромагнитные помехи.Если кабель плохо экранирован, вы можете получить потерю сигнала и помехи. Один из способов решить эту проблему – перейти на более толстый экранированный коаксиальный кабель RG6.

Если вы хотите узнать больше о том, как улучшить прием вашей OTA-антенны, прочтите нашу статью ниже.

 Как улучшить плохой прием OTA-антенны

Изображение предоставлено panuruangjan на FreeDigitalPhotos.net

Заключение

Как видите, есть много вещей, которые могут вызвать помехи для сигнала вашей антенны OTA.Вы можете смягчить многие из этих проблем с помощью простого процесса устранения. Были ли помехи сигналу антенны? Если да, оставьте комментарий ниже и поделитесь своим опытом. Вы также можете посетить нашу страницу форума, чтобы задать вопросы и поделиться информацией.

Антенны Прямые | Коэффициент усиления антенны

Коэффициент усиления, обычно выражаемый в децибелах, показывает, насколько хорошо антенна фокусирует энергию с определенного направления по сравнению со стандартной эталонной антенной (антенна с известными характеристиками, используемая для калибровки других или разрабатываемых антенных технологий).Значение усиления, указанное на антенне, является значением в направлении максимальной интенсивности приема. Это означает, что расстояние, измеренное для приемной способности антенны, основано на гипотетическом примере, когда широковещательные передатчики, которые вы пытаетесь принимать, выстраиваются как точки на одной прямой линии. Также уместно отметить, что «усиление» при таком использовании не учитывает возможные провалы приема из-за того, что называется «рассогласованием импеданса». На практике антенна может работать неправильно, если ее импеданс отличается от импеданса подключенного к ней кабеля.

При покупке антенны учитывайте коэффициент усиления, если он доступен, а также все другие ее характеристики. Покупка антенны, основанной только на коэффициенте усиления и цене, была бы похожа на покупку автомобиля с учетом только мощности и цены. Хотя высокие значения усиления – в диапазоне от 7 до 12 децибел – обычно лучше, чем низкие значения усиления, вам лучше не сосредотачиваться на усилении, а вместо этого купить антенну, которая обеспечивает хорошие общие характеристики, если она соответствует ваши требования к приему и установке.Для получения дополнительной информации о том, какими могут быть эти требования в вашем случае, позвоните или поговорите в чате онлайн с нашей командой Connection Crew.

Мы можем попытаться проиллюстрировать это на следующих двух примерах:
Семье в сельской местности Небраски потребуется многонаправленная антенна дальнего действия, мачта высотой около 60 футов – что очень редко – и предусилитель, чтобы выбрать станции со своих радиовещательных вышек, которые, скорее всего, будут расположены где-то за визуальным горизонтом.
Эта сложная установка была бы чрезмерной для человека, живущего в Солт-Лейк-Сити, где большинство радиовещательных вышек расположены на горном хребте прямо над городом, в пределах прямой видимости для большинства зрителей.Если вы живете недалеко от Солт-Лейк-Сити, вы получите достойный прием даже с помощью внутренней антенны ближнего действия.

Обычно заявления о чрезмерно высокой прибыли предназначены для маркетинговых целей. Некоторые производители маркируют небольшие комнатные антенны с высоким коэффициентом усиления от 30 до 55 дБ. Этот тип антенны, вероятно, работает в паре с усилителем, и значение усиления, указанное на упаковке, на самом деле является коэффициентом усиления усилителя, а не антенны. Хотя можно улучшить прием, используя малошумящий усилитель, большинство недорогих конструкций антенн на самом деле имеют усилители низкого качества и слишком большое усиление.Низкокачественные усилители могут перегрузить тюнер телевизора или телевизионный ресивер, вызывая искажение сигнала, которое может ухудшить или, что наиболее вероятно, полностью исключить прием ТВ. Хорошо спроектированный блок без усилителя, также известный как пассивная антенна, был бы лучшим выбором. Если для телевизионного приема требуется усилитель, лучшим выбором будет качественная малошумящая модель, подключенная как можно ближе к телевизионной антенне.

Для получения дополнительной информации о том, что вам следует знать при поиске своей HDTV-антенны, наша команда связи доступна по телефону или в чате на нашем веб-сайте 7 дней в неделю.

Ciena – Как я построил свою собственную вышку мобильной сотовой связи

Что вы делаете, когда ваша любимая хижина настолько удалена, что вы не можете получить хороший сигнал сотовой связи? Если вы представитель Ciena в Аль-Лаунсбери, вы строите собственную вышку мобильной сотовой связи прямо на крыше своей каюты.

Эл Лаунсбери находится в кампусе Ciena в Оттаве и является частью нашей команды цифрового маркетинга.

Есть ли у вас особое место, где вы любите расслабиться и расслабиться, но не можете этого сделать из-за отсутствия сотовой связи или мобильной передачи данных? Или, может быть, у вас проблемы с приемом сотовой связи в собственном доме, где расположен ваш второй офис.Для большинства людей ответ на эти проблемы – «разобраться с этим» или попробовать сменить провайдера. Но как заядлого мастера и инженера это было не в моем стиле. Моим решением было построить собственную вышку сотовой связи.

В моем случае у меня есть каюта в Северном Онтарио. Там красиво и тихо, но ближайший продуктовый магазин находится в 30 минутах езды в городе с населением менее 1000 человек. Покрытие сотовой связи в лучшем случае неравномерное. Если я буду на вершине холма в ясный день, я могу задействовать одну планку на своем мобильном телефоне.Фактически, многие арендаторы в этом районе ежедневно совершают прогулку на вершину близлежащего холма, чтобы получить свои текстовые сообщения и электронные письма.

Итак, моя инженерная задача заключалась в том, чтобы выяснить, как получить отличное мобильное покрытие в моей каюте, позволяющее мне время от времени проводить там пятничный рабочий день, а не находиться в офисном кубе. Вот как я это сделал, используя обычные материалы, которые можно найти в Интернете или в местном магазине товаров для дома.

Изучение ваших потребностей

Шаг 1 в процессе – найти ближайшую к вашему местоположению вышку сотовой связи и выяснить, на каком частотном диапазоне она работает.Большинство систем 3G / 4G работают в диапазоне 800 (824–894) МГц или 1,9 (1,85–1,99) ГГц. Полоса 800 МГц будет иметь больший диапазон, чем полоса 1,9 ГГц из-за атмосферного ослабления, поэтому многие несущие предпочитают полосу 800 МГц для большей зоны покрытия.

Для моих коллег-канадцев, вот отличный веб-сайт, который отображает все башни в Канаде для нескольких операторов и предоставляет подробную информацию, в том числе их частотный диапазон. Вы также можете уточнить у своего оператора мобильной связи и узнать в отделе технической поддержки ближайшую вышку и ее частотный диапазон.Кроме того, вы можете выполнить поиск в магазине приложений вашего телефона по запросу «сигнал сотовой связи», и сразу же появятся всплывающие окна с несколькими приложениями, которые могут помочь. На Android я использую приложение Open Signal, которое показывает направление ближайшей и самой сильной башни. В моем случае ближайшая вышка сотовой связи Rogers находится в провинциальном парке Бон Эхо и работает на частоте 850 МГц. Когда мое исследование было завершено, пришло время перейти к подготовке к сборке.

Покупка необходимых компонентов

Ваш основной список необходимых компонентов состоит из вышки, наружной антенны, внутренней антенны, двунаправленного усилителя и радиочастотных кабелей.Для достижения наилучших характеристик убедитесь, что ваша наружная антенна является сильно направленной, по сути, это узкий лазерный луч, направленный прямо на ближайшую вышку сотовой связи. Держа антенну высоко сфокусированной, мы гарантируем, что вся мощность сигнала будет направлена ​​на нашу целевую вышку, а не разбрызгивается на большую площадь. Это называется усилением антенны, и чем выше коэффициент усиления, тем более сфокусированной будет мощность антенны. Я использовал антенну Yagi 800 МГц с усилением 13 дБи (рис. 1), которую можно найти здесь.

Следующая наша комнатная антенна. Мы хотим максимизировать покрытие внутри помещения, поэтому коэффициент усиления будет намного ниже, поскольку мы целимся широко, а не далеко. Кроме того, чтобы сохранить мир в доме с хозяйкой дома, установка уродливой антенны на стене была для меня «не» вариантом, но, к счастью, потолочное крепление было для меня. Используя потолочную антенну с двойной поляризацией (вертикальной и горизонтальной), вы можете обеспечить охват вокруг антенны на 360 градусов с шириной луча по вертикали 150 градусов вниз от антенны до пола.Тот, который я использовал (рис. 5, деталь № 301123), можно найти здесь.

Имея в руках обе антенны, вам нужно выбрать двунаправленный усилитель. С вашим бустером все зависит от УСИЛЕНИЯ и обеспечения его соответствующей регулировки. В моем случае я взял усилитель с коэффициентом усиления 55 дБ (здесь рис. 6). Это сработало отлично, и моя кабина увеличилась до 4-5 бар при любых погодных условиях, включая СНЕГ! Тем не менее, если бюджет позволяет использовать усилитель с более высоким коэффициентом усиления, сделайте это.Усилитель с более высоким коэффициентом усиления обеспечит лучшее покрытие, в том числе возможность управлять более чем одной внутренней антенной, если требуется более широкая зона покрытия в помещении.

Теперь у нас есть все основные компоненты, и нам просто нужно соединить все вместе с помощью хорошего ВЧ-кабеля с «низкими потерями», поскольку мы не хотим тратить драгоценную мощность сигнала на протекающие ВЧ-кабели с высокими потерями. У хорошего 20-футового кабеля с низкими потерями потери должны быть не более 1 дБ. И да, один дБ имеет значение. Для сравнения, потеря 3 дБ означает, что мощность сигнала снизилась на ПЯТЬДЕСЯТ процентов… да наполовину! Таким образом, на счету каждый дБ, и настоятельно рекомендуется использовать кабели со сверхнизкими потерями, если требуется максимальное покрытие (усиление).

Строительство башни

Имея в руках наши компоненты, нам нужно определить места размещения антенн. Поскольку внешняя антенна является сильно направленной, а комнатная антенна в основном сфокусирована прямо под наружной антенной, нам необходимо убедиться, что внешняя антенна не направлена ​​на комнатную антенну, обеспечивая примерно 15 футов вертикального разноса. Эти требования к разделению становятся намного более строгими, если ненаправленные наружные антенны используются с панельными комнатными антеннами.В этих случаях может потребоваться расстояние 20 футов по вертикали и 20 футов по горизонтали для предотвращения обратной связи по РЧ. Эта обратная связь аналогична звуковой обратной связи, которая возникает, когда микрофон (внутри антенны) приближается к выходным динамикам (наружная антенна). Если обратная связь все же произойдет, ваш усилитель выключится, поэтому убедитесь, что вы аккуратно разместили каждую антенну.

Саму башню построить несложно. И для меня поездка в Home Depot была всем, что требовалось. Я использовал оцинкованную трубу диаметром 1 ¼ ”в 6-футовых секциях для башни (рис.3) и более короткую трубу длиной 4 фута 2 дюйма (рис. 2) для закрепления в земле. Хотя стальная труба будет дешевле, она также требует покраски, чтобы гарантировать, что она не ржавеет, поэтому я отказался от этого варианта.

Вам нужно будет вогнать 2-дюймовую трубу в землю с помощью кувалды или задней части топора, чтобы труба 1 ¼ дюйма могла войти в нее, как показано на рис. 2. Разместите трубу подальше от фундамента дома вокруг на том же расстоянии, что и верхний ремешок, которым вы будете закреплять штангу на линии крыши. Это поможет убедиться, что ваша башня находится вертикально и не наклоняется в ту или иную сторону.Нехорошо иметь направленную антенну, направленную на 10 градусов вниз или вверх.

После закрепления мачты прикрепите антенну Yagi к опоре диаметром 1 ¼ ”с помощью монтажного оборудования, поставляемого с антенной. Не забудьте прикрепить кабель со сверхнизкими потерями и закрепить его изолентой на опоре, чтобы ветер не изнашивал кабель.

Чтобы получить необходимую высоту, просто добавьте дополнительные 6-дюймовые полюсные секции снизу вверх , используя соединители (показанные на рис. 3), чтобы подтолкнуть антенну выше, закрепляя кабель на боковой стороне опоры.Добавляя секции к основанию на уровне земли, вы держитесь подальше от крыши. В моем случае у меня есть пять 6-дюймовых секций, которые удерживают антенну на общей высоте 30 футов от земли. Используйте гальванизированную ленту (рис. 4) на линии крыши, чтобы закрепить опору в таком положении, чтобы она не падала или не раскачивалась в одну или другую сторону.

На крыше найдите место (вентиляционное отверстие в потолке или просверлите отверстие), чтобы пропустить антенный кабель на чердак / дом, и направьте антенну примерно в направлении ближайшей вышки сотовой связи.Позже мы откорректируем размещение.

Что касается расположения внутренней антенны, то сейчас самое время посоветоваться с вашим супругом, как я это сделал с хозяйкой моей каюты. Единственные требования к размещению – это то, что она не может находиться на той же вертикальной линии, что и внешняя антенна, и должна находиться рядом с внутренней зоной, где больше всего требуется покрытие. Таким образом, лучшее место для меня было на потолке у входа в каюту, как показано на рисунке 5.

Теперь пора подняться на чердак, чтобы смонтировать усилитель и подключить все радиочастотные кабели.Усилитель должен быть размещен в удобном, легкодоступном месте на случай, если когда-либо потребуется техническое обслуживание. Я поместил свой на стропила, которая находится прямо рядом с чердачным люком, как показано на рисунке 6.

Чтобы свести к минимуму энергопотребление, я уменьшил усиление диапазона 1,9 ГГц, насколько это возможно, поскольку мне не требовалась мощность 1,9 ГГц. Затем я максимизировал усиление диапазона 850 МГц. В вашем случае может быть и обратное, но вам нужно использовать только одну полосу.

Вы почти закончили, но у меня есть пара окончательных рекомендаций.Во-первых, рекомендуется установить защиту от грозовых перенапряжений, показанную на рисунке 7, поскольку это электропроводящий металлический столб, который поднимается высоко в воздух. Это устройство защиты от перенапряжения устанавливается на внешней стороне антенны усилителя, и на нем требуется надежный заземляющий провод, чтобы отводить любые молниеотводы на землю в безопасном удалении от усилителя. Важно знать, что всякий раз, когда удар молнии находится «рядом» с антенной, он вызывает всплеск. Защита от перенапряжения – отличное вложение, и она дает только 0.Потеря 2 дБ. Настоятельно рекомендуется правильно защитить свои инвестиции.

Во-вторых, рассмотрите возможность установки источника бесперебойного питания (ИБП) на усилитель, чтобы вы могли продолжать работать в сотовой сети даже в случае сбоя питания. Нет ничего лучше, чем потоковое воспроизведение хорошего фильма при отключенном электричестве и наличие телефона для экстренных вызовов – это ценно.

Когда все ВЧ кабели надежно подключены, пора включить усилитель. Индикаторы усилителя сначала начнут мигать зеленым светом, а через 15 минут они должны загореться, если все работает правильно.Если зеленый свет не горит, обратитесь к руководству по устранению неполадок усилителя, но для меня первая попытка дала мне зеленый свет!

После включения настало время для последнего шага: настройки антенны для максимального приема. Хотя полоски на сотовом телефоне могут быть полезны для случайного измерения приема, им не хватает точности и они обновляются каждые 30 секунд – 2 минуты в зависимости от марки. Однако в каждом мобильном телефоне есть скрытый тестовый режим, в котором мощность сигнала обновляется каждую секунду.Многие из этих кодов можно найти, выполнив поиск в Google по запросу «<введите название бренда мобильного телефона> коды тестового режима». Вы будете искать последовательность набора для ввода, чтобы войти в тестовый режим.

После ввода кода выберите UMTS, отладочную и базовую. Ключевыми числами являются RSCP (мощность с сильным кодированием) и Ec / lo, которое представляет собой отношение хорошей энергии к плохой, сродни отношению сигнал / шум. Получение Ec / lo -10 дБ и выше (то есть менее отрицательное) является идеальным. Наблюдая за номером RSCP, поверните антенну на пару градусов и дождитесь обновления номеров.Будет место, где RSCP и Ec / lo максимизируют себя, что представляет ваше оптимальное направление. На этом все готово!

К настоящему времени ваше удаленное местоположение должно иметь отличное покрытие сотовых сетей и данных 3G / 4G, что позволит вам использовать некоторые из современных технологических тонкостей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
