Где взять дома 12 вольт. Пошаговая инструкция сборки ветрогенератора 12В своими руками


где взять и что для этого нужно

Сегодня мы с вами попробуем разобраться, что из себя представляет напряжение 12 вольт. Кто это за монстр такой? Насколько сильно кусается? И вообще, на что он способен? Поверьте, то, что он слабее чем обычный монстр с напряжением в 220 вольт — это сказки. Интересно, тогда поехали.

Начнём с истории возникновения. А история проста, вся суть в безопасности. Ведь все, что изобретается, делается по двум причинам. Первая — лень, она, как известно, двигатель прогресса. Вторая — желание себя обезопасить, ведь мы с вами частенько чего-нибудь боимся. Тут и возникает потребность в инновациях. Ведь нас постоянно пугают тем, что нельзя совать пальцы в розетку — убьёт. Хотя, если мы с вами засунем пальцы в розетку, вряд ли с нами случится что-то более страшное, чем легкий шок. Но ведь у многих из нас с вами дома есть дети и домашние животные. Дети — люди любознательные. Им все всегда интересно, и ребёнок не ребёнок, если прополз мимо розетки. Он обязательно должен засунуть туда пальцы. А вот если его ударит током, то ничего хорошего точно не будет. Понятно, что все зависит от конкретного случая, но лучше не экспериментировать. А если животное залезет в розетку? И хорошо, если ваш кот спалит себе только усы и пару минут посидит в шоке под кроватью. Но все может быть страшнее.

Так, хватит жути нагонять. 12 вольт — это безопасное напряжение, которое способно решить сразу массу проблем. Но к сожалению это напряжение не распространено именно в розетках, так как под него просто не делают электроприборов.

Давайте обратимся к истокам. Существует масса опасных для электричества помещений или имеющих повышенный уровень опасности. К таким помещениям в вашей квартире можно отнести — кухню, ванную комнату и другие подобные пространства. Представьте какое короткое замыкание способен устроить электрический монстр на 220 вольт? Последствия могут выходить далеко за грань нашего представления.

И поверьте, они могут не ограничиться сработавшими системами безопасности. 12 же вольт, точно не устроят катастрофу планетарного или даже квартирного масштаба. В худшем случае сработают системы безопасности или перегорит трансформатор.

Теперь про то, откуда появилось напряжение на 12 вольт. Такое напряжение в большинстве случаев используется для освещения и оттуда оно и берет начало. Несколько десятков лет назад были изобретены галогенные лампы для бытового применения. Что такое галогенная лампа? Эта та же самая лампа накаливания, но имеет больший срок службы и гораздо меньший размер. Благодаря чему это возможно? Благодаря тому, что колба такой лампы заполнена газом, содержащим галоген, например йод. Нить накаливания в такой среде изнашивается гораздо медленнее. Вот и получается, что такая лампа работает в два раза дольше, при размере в одну четвертую обычной. Но причём тут напряжение 12 вольт? А при том. Кто-то провёл опыты и понял, что при таком напряжении нить накала подвержена гораздо меньшему разрушительному воздействию электрического тока.

А это значит, что её можно нагреть до большей температуры и, следовательно, получить больше света. Добавьте к этому практически абсолютную безопасность для влажных помещений. Получается очень крутой способ проводки и освещения.

Но не стоит торопиться, как и с любым бесплатным сыром, здесь тоже есть мышеловки. Заключаются они в трансформаторе. А так как во всей остальной квартире напряжение 220 вольт, он нам обязательно понадобиться, без него никак не обойтись. А лишний элемент в сети электропитания, как известно, снижает её надежность. Но единственное, чем может быть опасен трансформатор, так это тем, что он попросту перегорит. Давайте теперь перейдём к описанию самой сети, к тому как она строиться и что для этого нужно.

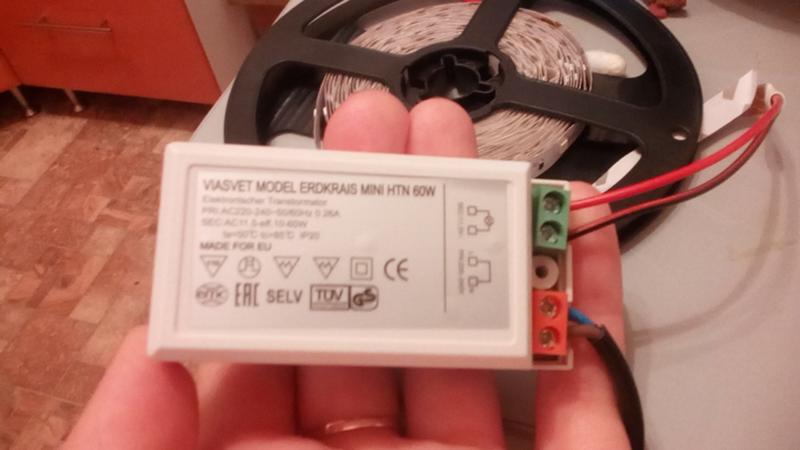

Сама по себе сеть с напряжением 12 вольт начинается именно с трансформатора. Именно он преобразует обычные 220 вольт в 12. Но трансформатор нужно подбирать с умом. Не будем вдаваться в частности устройства самого трансформатора. Скажу одно, трансформатор должен быть подходящей мощности. Это значит, что для начала стоит понять сколько будет ламп, какова их суммарная мощность. К полученному значению стоит прибавить процентов 40 запаса, и вы получите нужную мощность трансформатора. В противном случае трансформатор может очень быстро выйти из строя, а это не есть хорошо.

После того, как вы выбрали трансформатор, стоит задуматься о светильниках и лампах. В светильниках нет ничего необычного, многие светильники универсальны, но перед покупкой на всякий случай стоит уточнить. А вот с лампами дела обстоят несколько сложнее. Они разделяются на лампы, которые работают от 220 вольт, и те, что работают от 12. И если 220-ваттные лампы от 12 вольт просто не заработают, то в обратной последовательности начнутся вспышки. Из-за перенапряжения лампа может взорваться. Поэтому просто проверяйте маркировку, и все, как говориться, будет пучком. Лампы, рассчитанные на 12 вольт, как правило стоят дороже. Просто потому, что безопаснее, никакой другой конструктивной и кардинальной разницы в конструкции нет.

Если говорит про связующее звено ламп и трансформатора — провод, то он может быть любым. Но огромным плюсом является то, что можно использовать провода маленького сечения. Так как при таком напряжении сети перегревы практически невозможны. Есть специальные провода, они продаются в магазинах, но подойдет любой провод маленького сечения. Теперь вы знаете все.

Вывод: Низковольтное освещение это огромный плюс для бытового использования, да и для некоторых промышленных объектах. Сами понимаете, безопасность превыше всего. Так же огромным и несомненным плюсом является то, что вы можете сами сделать такую проводку у себя в ванной или на кухне. Согласитесь в статье не описано не одного сложного процесса. С многими из этих процессов справиться даже ребенок, но им этого лучше не поручать.

До новых встреч.

fixup.ru

Где взять 12 Вольт в домашних условиях?

Большинство домашних приборов работает от 12 В. Это напряжение стандартно для большинства блоков питания от ноутбуков и автомобильных аккумуляторов. Поэтому так часто можно встретить приборы и элементы, работающие от 12В. Например, светодиодные ленты, вентиляторы, усилители и многое другое работает от источника тока с таким напряжением. Но как получить заветные Вольты дома?

Если нет возможности что-то купить.

Нужно понимать, что напряжение – не ключевой показатель при подключении чего-либо к источнику тока. Более важным является мощность – произведение силы тока и напряжения. Так, если мы возьмем АКБ от ноутбука и автомобильный, и оба они будут обладать одинаковым напряжением, то у ноутбучного сила тока составит 4-8 Ампер, а у автомобильного пусковые токи достигают 200-900 А. Это все нужно учитывать при выборе источника тока, но сосредоточимся пока на конкретной цели – 12 Вольт в домашних условиях.

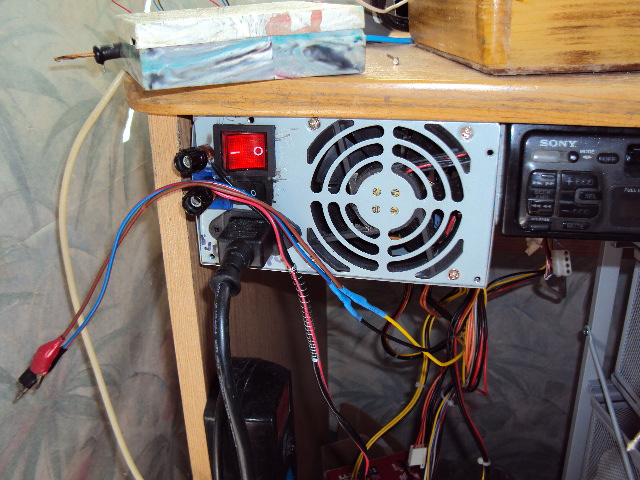

Самым простым способом обладают владельцы стационарных ПК. У них уже есть готовый источник тока на 12 В, поскольку в 99% случаев блок питания имеет один или несколько свободных разъемов питания. У молекса это крайний желтый провод. В разъеме SATA (для дисков) нет разметки по цветам, но это тоже крайний штекер. Лучше померять мультиметром, чтобы не ошибиться. Я пользуюсь UT33C – он дешевый, но с хорошей точностью.

Второй вариант – питание от старых приборов. Если вы не выбрасываете технику после поломки, то можно извлечь понижающий трансформатор с подходящими значениями. Та же светодиодная лента со встроенным питанием имеет миниатюрный трансформатор с 220 на 12 Вольт, но низкой мощностью в пределах 5 Вт, не более.

Последний вариант – сделать составной аккумулятор из батарей. Если, к примеру, у вас есть старый аккумулятор от ноутбука, то его можно разобрать и найти там несколько батарей. Уверен, сдохли из них не все, а поставив оставшиеся последовательно можно получить заветные 12 В. Правда их придется как-то заряжать, но это уже другой вопрос.

Если Вы готовы потратить немного денег.

Первым делом нужно обратить внимание на рынок подержанной и не рабочей техники. В большинстве случаев выходят из строя модули, которые не подвергаются ремонту или стоят дорого и в таком ремонте нет смысла. Элементы питания в таком случае почти всегда функционируют как положено. Это старые магнитофоны (кассетные вообще частенько раздают даром), зарядки от телефонов и ноутбуков, бритвы, вентиляторы и так далее. Если удастся заполучить что-либо из крупной техники, то Вы получите источник питания с большой мощностью.

Блоки питания – очевидный способ получить 12 Воль из 220ти. Но не всегда есть смысл брать лабораторный блок питания или промышленный БП. Тот же компьютерный блок может легко работать всего на одного потребителя в 12 В не потребляя много из розетки. К слову, потребление легко замерить, если купить портативный счетчик электроэнергии. Старый БП для ноутбука скорее всего будет выдавать больше 12, но если правильно подобрать мощность, то можно ненадолго запитать нужный прибор.

Если Вам не нужна высока мощность, можно приобрести понижающий трансформатор. Эта радиодеталь не стоит больших денег и продается как отдельно, так и в составе преобразователей напряжения.

blog. radio-shop.com.ua

Где в ПК взять 12 вольт?

С любого разъема Molex – желтый и черный провода <img src=”//otvet.imgsmail.ru/download/ddf360c4e7be7ff7fd3e6c392c48c09a_i-364.jpg” > А вообще, на нормальных БП всегда есть наклейка с распиновкой

питание на винт идёт вроди 12

черный провоод земля желтый 12 вольт вот ссылка на источник <a rel=”nofollow” href=”http://yusoft.kulichki.com/russian/doc/Cooler-7V.htm” target=”_blank”>http://yusoft.kulichki.com/russian/doc/Cooler-7V.htm</a> обычно подсветка идет через молекс разьемы но если у тебя сата то покупай дополнительно переходник. но в 90% производителей современных блоков питания обязательно оставляют молекс разъем

желтый (+) и черный (-) провода 12 вольтовые красный (+)и черный (-) провода 5 вольтовые

+12 вольт идет на все накопители и на материнку.

<a rel=”nofollow” href=”http://www.cxem.net” target=”_blank”>www.cxem.net</a>

если подключит акум от шуруповерта комп не сгорит ?

touch. otvet.mail.ru

Где в компе взять 12 вольт?

Из блока питания торчит пучок проводов. На одном из них.

жёлтый + чёрный- в пучке питания ХДД

Есть кабель который идет от блока питания компа, вот там и возмете, там 5 контактов 5 в 12 в и земля

жёлтый и чёрный провода из молекса (например разьёма для привода) жёлтый + ,чёрный –

Стоит посмотреть на сколько ват пылесос ваш. А взять 12В не пролема. Замыкаете на самом толстом пучке проводов зеленый с черным (запуск бп. при этом кнопочку выключите) и подключаете к питанию материнки желтый черный. (я так платы сверлю) Не путать полярность! Ни к чему бп. насиловать…

что пылесосить при рабочем компе вздумал? или все провода отцеплять будешь?

БП компа дает 12,3,5 и 5 вольт, выбери просто нужное и все

пропылесосить хочу автомобильным пылесосом.. . а каким образом ты собираешься пылесосом “поворачиваться” внутри системника? если нету выносных (на шланге) насадок, то для целого пылесоса внутри системного блока места, мягко говоря, маловато. . . винчестеры отцепил- подключил пылесос… пропылесосил.. . пылесосить включенный компьютер – не самая лучшая идея 65Вт.. . делим на 12В – получаем почти 5,5А сдается мне, что проводочек от твоего вентилятора вытерпит.. .с “подогревом” но должен Просто компов много и лень у каждый разобрать и нормально почистить с заменой (наверняка на многих из них) термопасты и смазкой вентиляторов.. . …компов много 50? больше? ———————— Про 12 В мог бы и самостоятельно google либо википедию напрячь.. . Или местный “архив” ответов поворошить – такой вопрос подымался неоднократно.. . Ну, да, я понимаю – это всё двигатель прогресса – лень 😉 Разъем, который подключается к жесткому диску, называется <a rel=”nofollow” href=”http://ru.wikipedia.org/wiki/Molex” target=”_blank” >молекс</a> но мои IMHO: 1) автомобильным пылесосом внутри системника “не повернешься” 2) он слабый (сила всасывания) для таких задач 3) одним только пылесосом “налипшую” пыль на элементах мат. платы не стянешь (нужна хотя бы насадка-щетка или небольшая кисточка) з.

ы. Ленивый делает дважды.. .(проверено на личном опыте и не один раз)

с розетки или с БП

touch.otvet.mail.ru

Ветрогенератор 12 вольт своими руками

Сделать ветряк самостоятельно кажется непосильной задачей, которая отнимает много времени и сил. Но следуя пошаговой инструкции можно легко и быстро достичь желаемого результата за небольшие деньги.

Задавшись целью обзавестись ветрогенератором, многие хотят его сделать самостоятельно. Как показали исследования в интернете — большинство так и делает, но такое решение отняло у них очень много времени и усилий (по крайней мере, самая первая сборка). Чаще всего применяется схема сборки на магнитах постоянного тока. Этот путь является значительно проще, чем самостоятельное создание самого генератора. По этой причине рекомендуется запастись терпением и начинать поиски двигателя, который бы отлично подходил по параметрам, чтобы сделать ветрогенератор своими руками.

к содержанию ↑

Подбор генератора

Как оказалось, большинство использует в виде генератора старый мотор из компьютеров. Такой мотор является раритетом и применялся еще во времена, когда у вычислительных машин использовались большие ленточные катушечные накопители. Среди всех возможных вариантов самым лучшим можно считать двигатель постоянного тока от производителя Ametekна 30 вольт. Это самый подходящий вариант, чтобы сделать ветрогенератор, так как даже легкое вращение его вала может свободно генерировать 12 В. Данный двигатель довольно тяжело найти, но на торговых площадках ebay и Amazon полно его аналогов. Дополнительно в описании знающие люди указывают возможность их использования в качестве генератора для ветряка.

Подбор двигателя нужно делать с учетом следующих параметров:

  • постоянный ток;
  • низкие обороты;
  • высокое напряжение;
  • высокая сила тока.

Все дело в том, что двигатель, рассчитанный на 7200 оборотов и напряжением в 24 В, при низких оборотах вряд ли сможет дать требуемые значения. Но если взять 30-вольтовый мотор с номинальным значением в 325 об/мин, то вполне реально ожидать от него напряжение в 12 вольт даже при характерных ветряку низких оборотах.

Примерная стоимость того же Ametek примерно 26 $. Можно найти и немного дешевле двигатель, но это не столь важно. При обычном легком толчке он зажигает без проблем лампу на 12 вольт, что нам и требовалось. Итак, двигатель-генератор мы нашли. Приступаем к следующему шагу — расчету лопастей.

к содержанию ↑

Лопасти

В качестве лопастей, создавая ветрогенератор, можно без проблем использовать обычную сантехническую трубу из ПВХ длиной 60 см и диаметром 15 см. Разрежьте ее на 4 части. Это будут заготовки лопастей. Затем вырежьте квадрат 5х5 у основания для создания крепежа в дальнейшем. Чтобы сохранить точную форму и не срезать лишнего рекомендуется просверлить изначально небольшое отверстие в нужном месте. Далее просто обрезаете лишний пластик вдоль заготовки по диагонали. Все, первая лопасть готова.

Используйте вырезанный элемент как шаблон для создания остальных трех лопастей. Также он будет играть роль запасной детали, если что-то пойдет не так. Двигатель на наш ветрогенератор мы выбрали и изготовили лопасти. Теперь нужно их сделать одним единым.

к содержанию ↑

Сборка генератора с лопастями

Для объединения лопастей с генератором можно применять обычный шкив как основу и алюминиевый диск диаметром 13 см. Скрепив их вместе с использованием болтового соединения, вы получите отличную легкую и практичную основу, которая будет являться промежуточным звеном, передающим силу ветра с лопастей, вращая ветрогенератор. Сами лопасти крепятся также при помощи болтов. В магазине сантехники можно приобрести колпак, чтобы скрыть все металлические детали и придать ветряку большей обтекаемости. Практика показала, что все эти параметры позволяют даже легкому ветерку создавать вращения и при этом ветрогенератор вырабатывает положенные ему 12 В.

к содержанию ↑

Установка турбины

Для установки турбины своими руками можно использовать обычную деревянную подставку из бруска длиной 84 см. Также желательно использовать кусок пластиковой трубы диаметром 10 см для защиты двигателя от разного рода осадков. В качестве хвоста для ветряка на 12 вольт рекомендуется применять алюминиевую пластину размером 21х35 см и толщиной 20-30 мм. Она идеально подойдет как противовес и как элемент для поворота установки по ветру. Все размеры не критичны и могут быть немного изменены под особенности конструкции.

Также рекомендуется провести шлифовку всех элементов и закругление углов для более привлекательного вида и лучших аэродинамических показателей. Затем покройте все деревянные части несколькими слоями краски. Цвет можете выбрать любой, так как от этого ничего не зависит.

Для большего удобства на краю, где будет располагаться сам генератор, можно прикрутить несколько планочек, чтобы он плотно сидел на своем месте. Крепиться мотор при помощи хомутов. Ветрогенератор готов. Теперь нужно установить его на мачте.

к содержанию ↑

Элементы мачты

Конечный результат при создании ветряка своими руками полностью зависит от возможности поворачиваться в зависимости от направления ветра и основной высоты.

Обычная железная труба диаметром 2,5 сантиметра легко скользит внутри электрического трубопровода сечением 3 сантиметра. На бруске установите железный фланец с посадочным местом под трубу 2,5 см. Центр ее должен находиться примерно в 19 см от края. Далее просто вверните кусок трубы в фланец. Также нужно просверлить отверстие в бруске под провода, которые будут проходить через него.

Основание можно сделать в следующей последовательности:

  1. Из фанеры вырезается круг диаметром 60 см;
  2. К нему крепятся два металлических сантехнических колена диаметром 2,5 см при помощи фланцев;
  3. Посредине устанавливается тройник диаметром 3,5 см, на который накручивается основная труба;
  4. В деревянном диске нужно просверлить несколько отверстий для закрепления его на земле.

Труба, которая будет служить мачтой, может использоваться как разборная, так и цельная. Длина ее должна быть не менее 3 метра, а диаметр 3,5 см. Для закрепления трубы можно использовать обычные веревки с хомутами.

Мы создали мачту и теперь можем смело устанавливать наш 12-вольтовый ветрогенератор в рабочее положение. При этом не нужно забывать о подсоединении к нему проводов и протягивании их через трубу. У основания требуется проделать отверстие, чтобы их вывести и подсоединить к контроллеру, который мы сейчас и рассмотрим.

к содержанию ↑

Схема контроллера

Контроллер позволяет регулировать заряд в батареях и при этом не дает им излишка энергии. Если АКБ полные, то это устройство перенаправляет ток напрямую к потребителю. Контроллер на 12 вольт можно легко найти в любом магазине электроники. Но его можно сделать и своими руками, что в положительно отразится на цене.

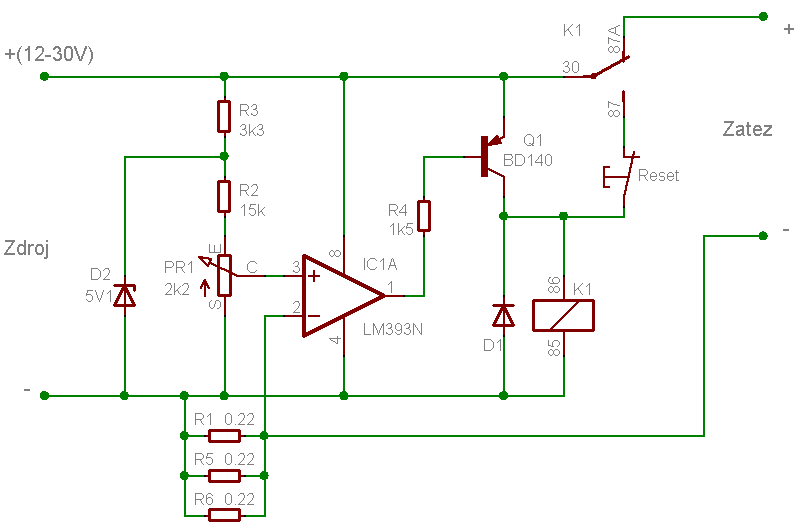

На рисунке приведена схема сборки контроллера. Она немного изменена в силу того, что большое количество стандартных деталей очень тяжело найти. Любой радиолюбитель сможет ее собрать в кучу.

Установив ветряк и присоединив контроллер мы видим, что наша конструкция работает и даже мультиметр демонстрирует практически точное значение в 12 вольт при слабом ветре. Сборка ветрогенератора своими руками выполнена.

к содержанию ↑

Затраты

Наверное, самой важной частью являются затраты. Проведя небольшое исследование рынка можно прийти к выводу, что на закупку всех элементов с учетом инвертора и батарей, наш ветряк, собранный своими руками, обойдется не более 250 $. Заводские ветрогенераторы имеют практически такие же характеристики, как и тот, что вы соберете своими руками. Вот только придется за них выложить больше 1000 $.

mirenergii. ru

Как получить напряжение 12 вольт

Для проверки работы отдельных блоков бытовых приборов домашнему мастеру может понадобиться напряжение 12 вольт как постоянного, так и переменного тока. Подробно разберем оба случая, но вначале необходимо рассмотреть еще одну величину электроэнергии — мощность, которая характеризует способность устройства надежно совершить работу.

Если мощности источника будет недостаточно, то он не выполнит задачу. К примеру, блок питания компьютера и аккумулятор автомобиля выдают 12 вольт. Токи нагрузки у компьютера редко превышают значения 20 ампер, а стартерный ток аккумулятора автомобиля больше 200 А.

Автомобильный аккумулятор обладает большим резервом мощности для задач компьютера, а вот блок питания ПК при таком же напряжении 12 вольт абсолютно не пригоден для раскрутки стартера, он просто сгорит.

Способы получения постоянного напряжения

Из гальванических элементов (батареек)

Промышленность выпускает круглые батарейки различных габаритов (зависят от мощности) с напряжением 1,5 вольта. Если взять 8 штук, то из них при последовательном подключении как раз получится 12 вольт.

Соединять между собой выводы батареек надо поочередно «плюсом» предыдущей к «минусу» последующей. Напряжение 12 вольт будет между первым и последним выводами, а промежуточные значения, например, 3, 6 или 9 вольт можно замерить на двух, четырех, шести батарейках.

Емкости элементов не должны отличаться, иначе мощность схемы будет уменьшена ослабленной батарейкой. Для таких устройств желательно применять все элементы однотипной серии с общей датой изготовления. Ток нагрузки от всех 8 батареек, собранных последовательно, соответствует величине, указанной для одного элемента.

Если возникнет необходимость подключения такой батареи к нагрузке, в два раза превышающей номинальную величину источника, то потребуется создать еще одну подобную конструкцию и обе батареи подключить параллельно, соединив между собой их однополярные выводы: «+» к «+», а «-» к «-».

Из малогабаритных акккумуляторов

Никель-кадмиевые аккумуляторы выпускаются с напряжением 1,2 вольта. Чтобы получить от них 12 вольт понадобится 10 элементов соединять последовательно, как в рассмотренной перед этим схеме.

По такому же принципу собирают батарею из никель-металл-гидридных АКБ.

Аккумуляторная батарея используется для более длительной работы, чем из обычных гальванических элементов: АКБ можно подзаряжать и перезаряжать многократно при необходимости.

От блоков питания, работающих на переменном токе

Многие бытовые приборы имеют встроенную электронику, которая питается от выпрямленного напряжения, получаемого в результате преобразования ≈220 вольт. Блоки питания компьютера, ноутбука как раз выдают 12 вольт выпрямленного и стабилизированного напряжения.

Достаточно подключиться к соответствующим клеммам выходного разъема и запитать блок питания, чтобы получить от него 12 вольт.

Аналогичным образом можно воспользоваться блоками питания старых радиоприемников, магнитофонов и устаревших телевизоров.

Кроме того, можно самостоятельно собрать блок питания для постоянного тока, выбрав для него подходящую схему. Наиболее распространенытрансформаторные устройства, преобразующие 220 вольт во вторичное напряжение, которое выпрямляется диодным мостом, сглаживается конденсатором и регулируется транзистором с помощью подстроечного резистора.

Схема простого зарядного устройства

Подобных схем можно найти много. В них удобно включать стабилизаторные устройства.

Способы получения переменного напряжения

Посредством трансформатора

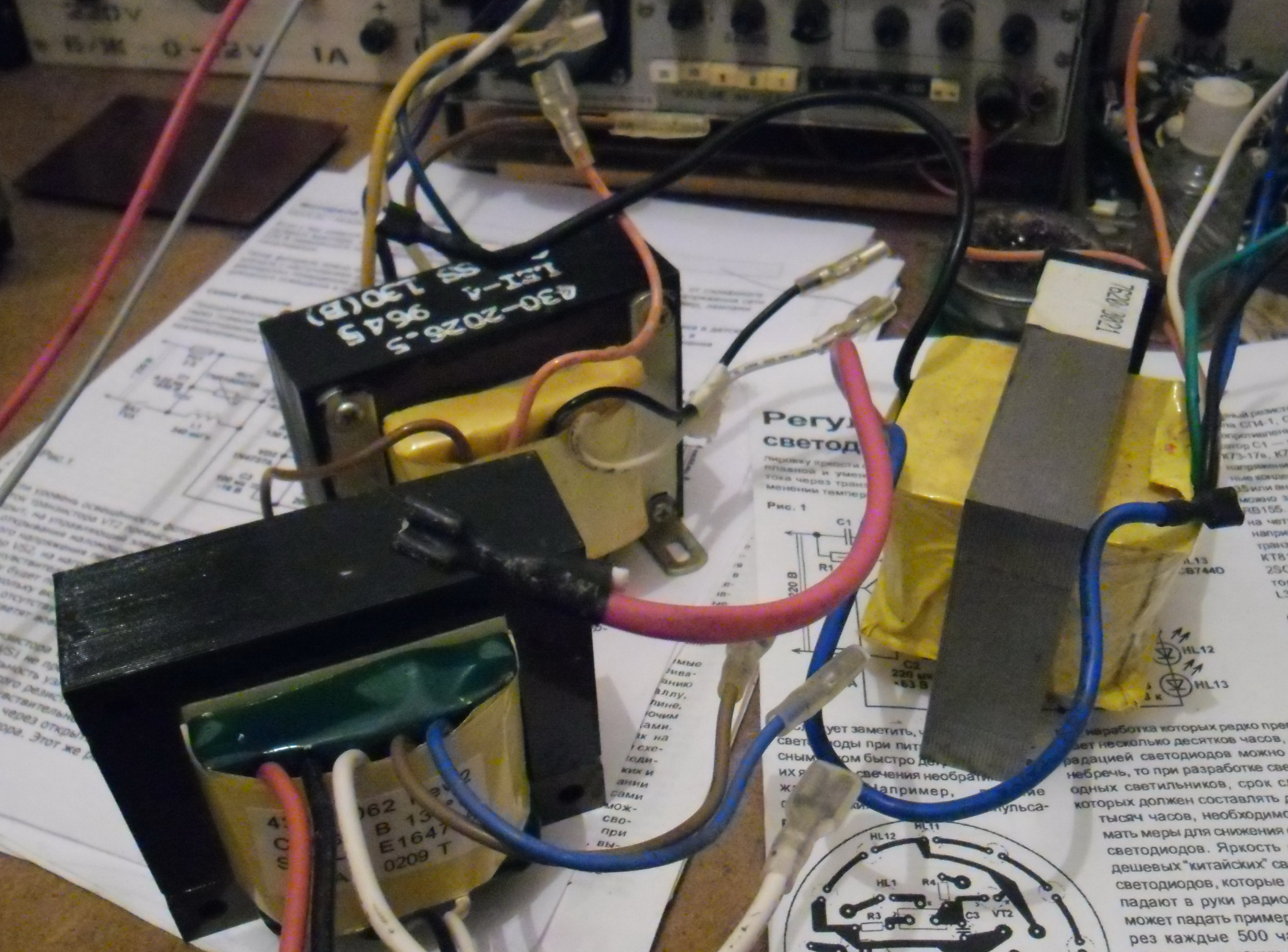

Самым доступным методом считается применение понижающего трансформатора, который уже показан на предыдущей схеме. Промышленность уже давно выпускает такие устройства для различных целей.

Однако домашнему мастеру совсем не сложно сделать трансформатор для своих нужд из старых конструкций.

Для подключения трансформатора к сети 220 на первичную обмотку следует подавать питание через защиту, вполне можно обойтись проверенным предохранителем, хотя автоматический выключатель лучше подойдет для этих целей.

Вся схема вторичной нагрузки должна быть собрана заранее и проверена. Резерв мощности трансформатора около 30% позволит длительно его эксплуатировать без перегрева изоляции.

Другие методы

Технически возможно получить 12 вольт переменного тока от генератора, который приводится во вращение каким-либо двигателем или за счет преобразования постоянного тока инвертором. Однако эти способы более подходят для промышленных установок и отличаются сложной конструкцией. Поэтому в быту практически не используются.

www.pomoshelektrikam.ru

Как правильно выбрать и подключить инвертор напряжения в автомобиль

При дальних поездках или выезде на природу отсутствие привычных бытовых приборов доставляет нам дискомфорт и лишает нас домашнего уюта.

Благодаря современным технологиям, мы можем взять с собой в дорогу привычные бытовые приборы – «~ 220 В» в любую точку мира. Для этого необходим инвертор напряжения, который преобразует постоянное напряжение бортовой сети 12 В (24 В) в переменное напряжение ~ 220 В, 50Гц.

Благодаря инвертору напряжения, в дороге Вам станут доступны привычные бытовые приборы: электрический чайник, кофеварка, телевизор, электрическая/микроволновая печь, игровая консоль, ноутбук и т.п.

Как правильно выбрать инвертор напряжения?

В первую очередь инвертор напряжения необходимо выбирать по мощности, т.е. для начала необходимо понять, что будет к нему подключено. Возьмем, для примера, электрочайник, мощностью 1200 Вт. Из стандартного ряда по мощности, для питания такой нагрузки необходим инвертор напряжения мощностью 1500 Вт.

В связи с тем, что производитель часто указывает номинальную мощность нагрузки, не учитывая пусковую мощность, необходимо выбирать инвертор напряжения с запасом, как минимум 10 –15 %. Подробнее про выбор мощности инвертора можно узнать из материала «Как выбрать инвертор или ИБП с учетом пусковых токов и потребляемой мощности» или получить консультацию по бесплатному номеру, который размещен на нашем сайте.

После выбора инвертора напряжения по мощности, необходимо рассчитать, каким будет потребление тока от бортовой сети автомобиля, т.е. потребление от аккумулятора и генератора. Возьмем для примера инвертор напряжения СибВольт 1512У, как наиболее подходящий по характеристикам и защитам для применения в автомобиле.

КПД инвертора напряжения СибВольт 1512У, при номинальном напряжении питания, составляет 90 % (0,9 в относительных единицах для расчета). Возьмем, для примера, среднее значение напряжения бортовой сети при заведенном двигателе – 13,5 В. Ток потребления инвертора от бортовой сети 12 В составит:

Для чего нужно знать ток потребления от бортовой сети 12 В? Во-первых, необходимо понять, сможет ли штатный генератор автомобиля выдать такой ток и не выйти из строя; во-вторых, достаточно ли мощности генератора, чтобы при включенном инверторе напряжения, генератор заряжал еще и аккумуляторную батарею; в-третьих, понять, достаточно ли сечения штатных проводов, которые соединяют генератор и аккумуляторную батарею в автомобиле, чтобы пропустить такой ток.

Необходимо так же учесть, что при более низком напряжении бортовой сети, ток потребления будет больше, например в вышеописанном примере, при напряжении бортовой сети 11 В ток составит 121,2 А.

После выбора инвертора напряжения по мощности необходимо выбрать место установки. Что следует учесть? В связи с высоким током потребления и проблемами, которые с ним связаны, инвертор напряжения необходимо размещать как можно ближе к аккумуляторной батарее, для уменьшения сечения и длины проводов по цепи питания
12 В. Место установки должно быть защищено от воздействия пыли и влаги. Необходимо обеспечить достаточное пространство для нормальной циркуляции воздуха вокруг инвертора напряжения, для его нормального охлаждения.

Как правильно подключить инвертор напряжения?

Инвертор напряжения необходимо подключать через предохранитель , номинал необходимо выбрать с 15 – 20 % запасом, чтобы предохранитель ложно не срабатывал от пусковых токов.  Предохранитель необходим для защиты бортовой сети на случай короткого замыкания в проводе питания инвертора напряжения. Предохранитель необходимо располагать как можно ближе к аккумуляторной батарее.

Далее необходимо выбрать сечение входного кабеля по цепи питания 12 В. Для простоты можно воспользоваться готовой таблицей из просторов интернета, в которой приведены рекомендации по выбору сечения провода, в зависимости от падения напряжения на нем при определённом токе.


Рассмотрим пример: если Ваш расчетный ток 100 А, длина кабеля 3 м. По таблице получается сечение провода должно быть от 35 до 50 мм². Что выбрать? Так как в автомобиле кабель укладывается, как правило, в закрытом пространстве по салону автомобиля, то лучше отдать предпочтение кабелю с большим сечением.

Важно понимать, что чем меньше сечение провода, тем выше его нагрев (может вызвать короткое замыкание и пожар) и больше падение напряжения (может вызвать отключение инвертора по низкому входному напряжению).

В заключении необходимо отметить, что при запуске двигателя автомобиля (работе стартера) в бортовой сети автомобиля могут быть всплески напряжения, связанные с большими токами и индуктивностью бортовой сети автомобиля, поэтому необходимо подключать инвертор напряжения непосредственно к аккумуляторной батарее, как плюсовую шину, так и минусовую, чтобы уменьшить негативное влияние всплесков напряжения.

Необходимо всегда помнить, что при незаведенном двигателе, инвертор напряжения расходует энергию аккумуляторной батареи. Разряженной аккумуляторной батареи может не хватить для запуска автомобиля!

Во время запуска двигателя инвертор напряжения необходимо отключать, чтобы уменьшить нагрузку на аккумуляторную батарею и уберечь ее от выхода из строя.

Возможная схема подключения инвертора в автомобиль:


Перейти в каталог АВР, соединительного оборудования,  защитного оборудования и автомобильных инверторов

море полезной информации о питании для автозвука

1. Главное – питание. С него надо начинать аудиосистему.

2. Лучшее питание должно быть у самого мощного усилителя – как правило у усилителя сабвуфера

3. Как выбрать толщину провода?
Очень просто – прочитайте 100500 статей про выбор толщины провода, закончите курсы “школоты автозвука”, сделайте сложные расчеты на логарифмической линейке и обязательно закончите курс “теоретические основы электротехники” в каком-нибудь вузе.

 Ну или выбирайте так:

  • до 800 Ватт – 4Ga (25кв),
  • 800+ Вт – 2 Ga (35кв),
  • 1,5 кВт и больше – 0ga (50 кв)
Речь о суммарной мощности системы. Если вы выберете провод слишком толстый – ничего страшного, если слишком тонкий – будет потеря вольтажа от начала провода до конца. То есть под капотом будет 12.5 Вольт, на моноблоке 11.5 Вольт – это очень и очень … нехорошо, так как при этом вы не только рискуете спалить усилители, но и прогреваете провод. И чем он тоньше – тем сильнее будет прогреваться.

Для наглядности – если запитать усилитель тонкой проволокой – она накалится до красна. Если при этом она будет в силиконовой оплетке… ну вы поняли.

4. Вольтметр должен стоять обязательно. В любом виде, но вы должны знать что происходит в системе на каких треках. Как минимум вы должны померить вольтаж после запуска аудиосистемы в двух местах:


  • под капотом
  • и на самом большом потребителе (как правило моноблоке) –
вольтаж должен быть одинаковый и не просаживаться ниже 12 Вольт.

5. Забудьте про конденсаторы (накопители).
Единственная польза от конденсатора – это вольтметр, если он на нем есть, если же нет – польза от конденсатора только продавцу конденсаторов. Конденсатор стоит не дешево – купите лучше провод потолще или дополнительный АКБ

6. Как выбрать дополнительный АКБ?

В идеале – он должен быть точно такой же как и под капотом, еще лучше – если они будут оба новые.

Если нет возможности поставить такой же – пусть они будут одного типа:

  • оба АГМ,
  • либо оба литий.
Вы можете поставить АГМ вместе с кислотой или даже АГМ вместе с литием – но АКБ с большим вольтажем будет постоянно находиться в состоянии разряда, пока общий вольтаж не выровняется. На практике – я использовал много раз АГМ и кислоту и ничего за год и больше эксплуатации не происходило.

7. Как подключать доп АКБ? Реле, переходники – на… все это – просто соедините плюс с плюсом и минус с минусом.

8. Помимо сильных потребителей – не забывайте про самый слабый – ГУ (магнитолу) – не запитывайте ее от прикуривателя или от рандомной проводки, на которой найдете плюс и минус.

Не ленитесь – тащите и плюс и минус от туда же, откуда взяли питание на усилки. Так будет ниже риск получить наводки и магнитола не будет выключаться, когда вы заводите автомобиль.

9. Генератор очень важен. Если опустить кучу теории – генератор нужно выбирать так – на каждый киловатт мощности нужен генератор 80 А + АКБ 69-70 Ач.

Это конечно идеальная картина и часто в системах потребляющих 4 кВт стоят штатные гены на 100А и пара АКБ.
Но если генератора будет не достаточно – АКБ будут постоянно разряжаться, пока играет музыка и в конце концов вольтаж начнет падать.

Короче, что бы не париться – люксовая приора с родным геной и родным не дохлым АКБ может иметь стабильную аудиосистему около 2 кВт. Еще проще – кикс тысячник и пару сабов в 1Ом = гена 115-120 А + АКБ 70 Ач. Играть будет 🙂

10. Никогда не покупайте алюминиевый провод. Даже объяснять не буду – просто не покупайте! Только медь!

11. Чем промышленный кабель отличается от брендовых автомобильных?

Во-первых сечением – он будет тоньше, но благодаря цене – выгоднее будет купить две протяжки промышленного, чем одну автомобильного и в итоге получить большее сечение за меньшие деньги.
Во-вторых – гибкостью – автомобильный будет более гибкий, с ним будет проще работать.
В третьих – презентабельностью.
В четвертых – лужением. Автомобильные луженые провода дольше не окисляются. На что это влияет? Ни на что 🙂

12. Предохранители. Выбрать предохранитель очень просто – прилагаю таблицу выбора предохранителей


13. Минус нужно тянуть от АКБ, не тащить одну протяжку плюса, а минус брать с кузова, а тащить ОБА провода от АКБ. Если система не мощная – можно и с кузова, но лучше делать все по уму, ведь если система не мощная, то и провода не дорогие, а значит не нужно экономить пять метров провода – лучше сразу сделать как надо.

Минус должен быть такого же или большего сечения чем плюс, не меньше!

14. Где располагать предохранители?

Предохранитель должен стоять на каждом плюсовом силовом проводе как можно ближе к плюсовой клемме АКБ.

Если АКБ два – то на проводе должно быть два предохранителя – возле каждой плюсовой клеммы.

Не ставьте преды возле усилителей – это бесполезно. Предохранитель в случае короткого замыкания (КЗ) должен обесточивать весь провод. Пример – произошло КЗ где то по центру кузова, предохранитель возле усилителя сгорел и усилитель и кусок провода от него до преда – обесточен, но весь остальной провод под напряжением! Если пред сгорает возле АКБ – провод по всей длине кузова обесточен!

15. Главное – питание. С него надо начинать аудиосистему.

Если рубрика полезная и вы хотите еще советы – подписывайтесь!

Расчёт сечения провода. Теория

При монтаже электроустановок различного назначения, в том числе и солнечных электростанций особое внимание следует уделить выбору сечения проводников. Заниженное сечение кабеля приводит к потерям энергии из – за нагрева и зачастую становится причиной возгорания. Завышенное сечение провода влечет необоснованное удорожание системы.

Площадь сечения проводника должна соответствовать величине протекаемого тока

В бытовых сетях переменного тока 220 Вольт сечение проводов очень редко превышает 6 мм², так как ток обычно не больше 50 Ампер. Мощные нагрузки обычно стараются распределить по нескольким фазам.

В солнечных электростанциях имеется низковольтная часть постоянного тока, которая может быть выполнена проводом  25, 50, или даже 100 мм², в зависимости от мощности и напряжения системы. Самый большой ток протекает в цепи аккумуляторной батареи и преобразователя напряжения (инвертора).

Чтобы рассчитать сечение кабеля, нужно получить ток, разделив мощность на напряжение системы, и подобрать сечение токопроводящей жилы. Поможет Вам в этом таблица, расположенная ниже.

Приведем пример: Если мощность инвертора 3кВт и напряжение системы 12 Вольт, ток в низковольтной цепи составит 3000/12=250 Ампер, и если провод проложен открыто, то его сечение должно составлять не менее 70 мм2. Если использовать инвертор той же мощности, но уже на 24 Вольт, ток получим в два раза меньше, 125 Ампер и, соответственно, сечение провода 25 мм².

Поэтому преобразователи напряжения высокой мощности, как правило, рассчитаны на входное напряжение 24 или 48 Вольт. Не сложно определить максимальный ток в контуре солнечных панелей. Если фотоэлектрические модули соединены последовательно, то следует взять ток короткого замыкания для одного модуля. Если же солнечные батареи соединены параллельно, ток короткого замыкания одной панели нужно умножить на количество солнечных модулей. Руководствуясь данным принципом можно рассчитать ток для любой системы солнечных модулей.

Предельный ток в контуре «контроллеры заряда – аккумуляторы» следует принять равным номиналу контроллера.

Табл.1 Допустимый ток для кабелей с резиновой и поливинилхлоридной изоляцией и медными жилами

Данные приведены из ПУЭ7, «Правила устройства электроустановок», Издание 7. Все значения приняты для:

  • температуры жил +65 °С;
  • температуры окружающего воздуха +25 °С;
  • температуры земли +15°С.

Их следует применять независимо от количества используемых труб, места их прокладки (в воздухе, в перекрытиях или фундаментах). Допустимые длительные токи для кабелей, проложенных в коробах и в лотках пучками, должны быть рассчитаны как для кабелей, проложенных в трубах.



Как из 220 сделать 380 вольт: 5 способов

Стандартным бытовым напряжением является 220 В 50 Гц, однако некоторые домашние мастера в своих гаражах и мастерских используют трёхфазные электродвигатели. Такое электропитание может использоваться так же в насосах, подающих воду из скважин или водоёмов на приусадебные участки и в частные дома.

Существуют различные способы подключения этих электродвигателей к бытовой сети, но при этом падает мощность аппарата, поэтому многие владельцы этих устройств задаются вопросом – как из 220 сделать 380 вольт?

Чем трехфазное напряжение отличается от однофазного

Современные жилые дома и абсолютное большинство промышленных предприятий подключены к сети по трёхфазной четырёхпроводной схеме электропитания.

Согласно новым стандартам для повышения безопасности потребителей к ним добавляется пятый заземляющий проводник, который используется только в аварийной ситуации и служит не для подачи напряжения, а для защиты от поражения электрическим током.

Все проводники в трёхфазной сети имеют своё обозначение:

  • L1, L2, L3 – линейные (фазные) провода, по которым подаётся напряжение;
  • N или PEN – рабочая нейтраль, служащая для соединения потребителей с глухозаземлённой нейтралью трансформатора;
  • РЕ – защитное заземление.

В такой схеме электроснабжения имеется две величины напряжения:

  • Линейное. Измеряется между двумя линейными проводами и достигает 380 В. На трансформаторных подстанциях и РП оно обозначается 0,4 кВ. Для него необходимы четыре проводника – три питающих L1, L2, L3 и нейтраль N, по которой протекает уравнительный ток.
  • Фазное. Измеряется между одним из линейных проводников и нейтралью. Оно составляет 220 В. Именно оно необходимо для большинства бытовых электроприборов и подаётся в квартиру по двум проводам – фаза L и нейтраль N.

Однофазное напряжение является частным случаем трехфазного напряжения и получается при подключении потребителя к фазному и нейтральному проводам. Многоквартирные дома и гаражные кооперативы подключаются к четырёхпроводной трёхфазной сети (с заземляющим проводом РЕ пятипроводной), а к отдельным потребителям подводятся только два провода.

Для частных домов и дач это разделение выполняется на линии электропередач, от которых отходит два или три провода. Третий проводник в бытовой электропроводке заземляющий (защитный) и не участвует в питании электроприборов.

Важно! При обрыве нейтрального проводника напряжение в розетке может колебаться от 0 до 380 В, что пагубно влияет на электроприборы. Это так же относится к электродвигателям, включённым в трёхфазную сеть. Для защиты от выхода аппаратуры из строя желательно установить реле напряжения РН, отключающее питание в аварийной ситуации.

Однако основное отличие между трёхфазной и однофазной сетями не в величине напряжения и количестве проводов. Главная особенность трёхфазной сети заключается в том, что напряжение в питающих проводниках сдвинуто относительно друг друга на 120°.

Этот сдвиг обеспечивается расположением обмоток в генераторах на электростанции и необходим для обеспечения вращающего момента в электродвигателях. Кроме того, сдвиг фаз позволяет уменьшить сечение нейтрального провода.

В трёхфазной сети по нему протекает не полный ток нагрузки, а только уравнительные токи, которые тем меньше, чем равномернее потребители распределены по отдельным фазам.

Способы как получить 380 Вольт из 220

Бытовые однофазные электроприборы, которые для своей работы требуют напряжение 380 В, отсутствуют, а на производстве в таких ситуациях можно просто подключить устройство к двум разноимённым фазам.

Поэтому вопрос “как из 220 сделать 380 вольт” на самом деле звучит “как из однофазного напряжения получить трёхфазное“. Для этого используются различные приспособления, каждое их которых имеет свои достоинства и недостатки.

1. Использовать преобразователь напряжения (инвертор)

Самый простой способ, как сделать 380 Вольт, – это приобрести и установить трёхфазный преобразователь напряжения (инвертор). На вход этого аппарата подаётся однофазное напряжение 220В, а на выходных клеммах устройства появляются три фазы 380 В. Это самый лучший, хотя и самый дорогой метод получения трёхфазного питания.

Конструктивно инвертор состоит из четырёх узлов – выпрямителя и трёх преобразователей, превращающих постоянное напряжение 220 В в переменное. За счёт соответствующих настроек и соединений узлов отдельные фазы сдвинуты на 120°, что даёт в итоге линейное напряжение 380 В.

В большинстве инверторов имеются встроенные стабилизатор напряжения и различные виды защит, отключающие питание при перегрузке, коротком замыкании или повышенном входном напряжении.

Информация! Кроме преобразователей напряжения, которые подключаются к сети 220 В 50Гц, существуют инверторы, работающие от автомобильного аккумулятора =12В.

2. Метод использования трех фаз

Ещё один способ получения трёхфазного напряжения – это замена вводного кабеля и электросчётчика. В этом случае однофазное питание квартиры или частного дома меняется на трёхфазное с подключением дополнительных фаз от подъездного щитка или уличной линии электропередач.

Эту работу допускается выполнять только после согласования с электрокомпанией, самовольное подключение считается хищением электроэнергии и влечёт за собой наложение штрафа.

Замену электропитания целесообразно выполнять при установке электроплиты или электроотопления и выполняется для разделения нагрузки по разным фазам и уменьшения потребляемого тока и сечения подводящего кабеля.

Подключение к трёхфазной сети электродвигателей в этом случае будет дополнительным бонусом. Подача питания к одному электродвигателю является финансово невыгодной.

3. Подключение электродвигателя через конденсатор

Чаще всего вопрос можно ли получить 380 Вольт из 220 задают владельцы небольших трёхфазных двигателей. Такие электромашины можно подключить к сети 220В через два конденсатора – пусковой и рабочий.

Для этого обмотки аппарата необходимо соединить “треугольником”. Катушки большинства двигателей подключены по схеме “звезда”, при этом все начала обмоток соединены вместе, а к концам присоединяется питающий кабель.

При переключении на схему “треугольник” конец каждой катушки подключается к началу следующей. Эта схема применяется для электромашин мощностью до 5 кВт и приводит к падению мощности и вращающего момента наполовину.

При включении такого двигателя на 220 В к одной из обмоток подключается питание, а параллельно одной из оставшихся присоединяется рабочий конденсатор. Для реверса его необходимо подключить к другой обмотке.

Ёмкость этого конденсатора рассчитывается по формуле:

Сраб(мкФ)=70*Рдвиг(кВт)

Эти элементы необходимо использовать только предназначенные для работы в сети переменного тока. На время пуска электромашины параллельно рабочему конденсатору кратковременно подключается пусковой:

Спус=(2-3)Сраб

Совет! В качестве пусковых допускается применять электролитические конденсаторы.

4. Применение трёхфазного трансформатора

В том случае, если из электродвигателя выходить только три вывода, переключить обмотки в “треугольник” без разборки невозможно, а при схеме “звезда” слишком велики потери мощности. В этом случае для получения напряжения 380 вольт используется повышающий трёхфазный трансформатор или автотрансформатор.

При этом к двум клеммам первичной обмотки однофазное питание подаётся напрямую, а к третьей через конденсатор. Его параметры рассчитываются аналогично включению в однофазную сеть трёхфазной электромашины.

Такая схема применяется достаточно редко из-за необходимости использовать дополнительное устройство.

5. Электродвигатель в качестве генератора

Кроме разного способа преобразований есть ещё один метод, как из 220 Вольт сделать 380. Это получение такого питания по системе двигатель-генератор.

При этом в качестве двигателя используется однофазная машина, например, от стиральной машины или пылесоса, а в качестве генератора необходимо установить синхронный генератор или двигатель. Вместо синхронной машины можно использовать асинхронную, но для этого в роторе необходимо разместить постоянные магниты большой мощности.

Такой способ реализовать достаточно сложно из-за трудности согласования скорости вращения электромашин и невозможности регулировки выходного напряжения.

На практике намного проще взять готовый дизельный или бензиновый генератор, предназначенный для резервного питания при отключении электроэнергии, а при наличии такого аппарата с неисправным двигателем его просто заменить новым или отремонтировать.

Вывод

Как видно из материалов статьи, самым надёжным способом, как из 220 сделать 380 вольт, является установка преобразователя напряжения (инвертора). Для подключения двигателей мощностью до 5 кВт допускается использовать конденсаторную схему с пусковыми конденсаторами и потерей до 50% мощности. Как временное решение можно использовать передвижной трёхфазный генератор.

Похожие материалы на сайте:

Понравилась статья – поделись с друзьями!



Выбираем трансформатор для светодиодных лент 12 вольт

Трансформатор для светодиодных лент, обеспечивающий на выходе 12 вольт, используется с целью создания приемлемых условий эксплуатации названных осветительных приборов.

От его качества, а также выходных параметров зависит эффективность работы излучателей и надежность системы освещения в целом. Достаточную мощность этого узла легко рассчитать самостоятельно. Устанавливается питающий элемент довольно просто.

Определение мощности трансформатора

В зависимости от типа диодов, предусмотренных в ленте, входное напряжение питания может быть разным: 12В, 24В, 36В. Чем больше значение этого параметра, тем дороже осветительный прибор и потребуется более мощный блок питания, который тоже предлагается по высокой цене. Чтобы не ошибиться и подобрать нужную модель, необходимо предварительно рассчитать мощность трансформатора.

Для этого достаточно лишь определиться с тем, какой вариант ленты нужен. Следует также рассчитать достаточный уровень освещенности на участке, где будет устанавливаться подсветка. Производитель обычно указывает в характеристиках изделия мощность 1 м LED-ленты. Умножив значение данного параметра на общую протяженность диодной полосы, можно получить уровень создаваемой нагрузки на трансформатор.

Например, если мощность 1 м ленты равна 7,2 Вт, а ее общая длина – 10 м. Умножив эти значения, получится 72 Вт – расчетная нагрузка подключаемого осветительного прибора. Но чтобы выбрать блок питания на 12 вольт, к полученной величине рекомендуется прибавить небольшой запас по мощности.

Экономить не следует, а значит, можно взять запас, равный 30%. Соответственно, итоговое значение мощности трансформатора для LED-ленты составляет 93,4 Вт.

Классификация и принцип действия

Блок питания существует в двух исполнениях:

  • на основе трансформатора;
  • импульсный прибор.

Оба варианта подают на вход осветительного прибора 12 вольт. Трансформаторный блок питания характеризуется довольно крупными габаритами, что порой усложняет задачу по монтажу. Есть и другие минусы у таких моделей: подверженность перегрузкам в сети, а также невысокий КПД. Импульсный аналог, наоборот, компактный, благодаря чему его легко спрятать в любом месте.

Принцип действия подобных устройств заключается в понижении сетевого напряжения до нужного уровня (12В, 24В). Причем в отличие от драйверов (обеспечивают стабильный ток), используемых для питания светодиодов в LED-лампах, блок питания является источником напряжения.

Соответственно, осветительный прибор не ограничивается по току данным устройством. Для этой цели конструкцией диодной ленты предусмотрены токоограничивающие резисторы.

Различные виды трансформаторов

Встречаются разные виды трансформаторов, отличных по конструкции:

  1. компактный пластиковый корпус;
  2. алюминиевый герметичный корпус;
  3. перфорированный корпус.

Каждый из вариантов рассчитан на эксплуатацию в разных условиях. Например, второй вариант может контактировать с водой без изменений характеристик, а блок питания с перфорированным корпусом, наоборот, используется только в сухих помещениях и должен быть хорошо защищен от пыли.

Что следует учесть перед покупкой?

Трансформатор для LED-осветительных элементов подбирается на основании трех основных критериев:

  1. Входные и выходные характеристики. Блок питания с одной стороны подключается к сети 220 вольт, а с другой стороны к ленте – 12 вольт. Это наиболее популярный вариант, но может потребоваться установка подсветки напряжением 24 или 36 вольт. Соответственно, на выходе блока питания должно быть эквивалентное напряжение. Существуют универсальные устройства, рассчитанные на 12 вольт и 24 вольт в зависимости от характеристик ленты. Их цена будет выше.
  2. Мощность. Чтобы LED-лента не вышла из строя, и сам трансформатор не сгорел, уровень мощности последнего не должен быть ниже, чем нагрузка осветительного прибора. Это в теории, на практике же следует подбирать блок питания, мощность которого превышает эквивалентный параметр ленты на 25-30%. Определить нужное значение довольно просто и вполне можно сделать расчет самостоятельно (см. выше).
  3. Защищенность от внешних факторов. На данном этапе необходимо оценить условия эксплуатации ленты 12В: пыль, влага, прямой контакт с водой, установка на улице или работа в сухом помещении. В каждом из случаев нужно выбирать разные конструкции блоков питания. Для помещений с нормальным уровнем влажности подойдут интерьерные модели, незащищенные от контакта с водой. Для ванных, бассейнов следует использовать герметичный алюминиевый вариант.

Выбор производителя

Рынок предлагает множество китайских «безымянных» приборов. Их цена заметно ниже. Но в этом случае сложно спрогнозировать, как долго прослужит такой прибор и подключенная к нему лента 12 вольт.

Наиболее востребованы изделия марки Mean Well (Тайвань). В ассортименте продукции представлены модели для сухих помещений и для уличной эксплуатации. Этот производитель предлагает множество универсальных исполнений блоков питания, рассчитанных на напряжение 12 вольт и 24 вольта.

Если в будущем возникнет желание увеличить освещаемую площадь, можно просто заменить ленту. При этом блок питания останется тот же. Еще один производитель, который пользуется популярностью – Haitalk. Его продукция предлагается по более доступной цене.

Монтаж, схема подключения

В зависимости от того, какой тип диодной ленты используется: монохромная или RGB, будет разниться и схема соединения. Прежде всего, рассматривается установка блока питания для монохромного осветительного прибора.

С двух сторон трансформатора предусмотрены выводы – провода разных цветов. С одной стороны прибор подключается к сети 220 вольт, с другой – к диодной ленте 12 вольт.

Соединения должны быть выполнены в соответствии с полярностью: плюс (красный провод) подключается к плюсу, минус (синий или черный провод) – к минусу. Если при включении прибора в сеть лента не горит, значит, нужно изменить полярность подключения. Обычно диодные полосы продаются отрезками по 5 м.

Устройство блока питания

Если нужно использовать несколько таких отрезков, рекомендуется подключать их параллельно. Совокупная мощность в данном случае будет довольно большой, что повлияет на размеры блока питания. Упрощает задачу использование нескольких маломощных трансформаторов для каждой ленты 12 вольт. Размеры из таких приборов намного меньше, а значит, их легче спрятать

Схема соединения:

Для данного варианта достаточно выбрать провод, соединяющий второй блок питания, небольшим сечением, например, 0,75 мм. А в случае, когда на несколько отрезков лент приходится один трансформатор, необходимо использовать провод сечением 1,5 мм. Если рассматривать исполнение полосы RGB, то для нормальной работы потребуется еще и контроллер.

В схеме он располагается между питающим элементом и лентой. Управление работой осветительного прибора выполняется посредством контроллера, с одной стороны которого отходит 4 провода

Схема подключения:

Как и в случае с монохромным исполнением, такой вариант допускает подключение еще одной диодной полосы. Это возможно лишь при условии, что общая нагрузка подсветки меньше мощности питающего элемента. Но предпочтительным является вариант подключения нескольких блоков питания.

Схема:

Для двух и более ленточных приборов используется один контроллер. В схему при необходимости включается усилитель, способствующий синхронизированному управлению лентами. Этот прибор может питаться от основного блока.

Если нужно, для него устанавливается отдельный питающий элемент. Определение характеристик контролера и усилителя, равно как и трансформатора, выполняется на основании параметров ленточных приборов.

Таким образом, светодиодные осветительные приборы с входным напряжением 12 вольт подключаются к сети 220 вольт исключительно лишь через питающий элемент. Выбирается этот узел на основании трех ключевых критериев: мощность, соответствие условиям эксплуатации, входные и выходные параметры.

Нагрузка 1 м ленты позволяет рассчитать достаточный уровень мощности трансформатора. Но для полноценной и эффективной эксплуатации нужно учитывать еще и запас по мощности (25-30%). Цена блока питания зависит от его характеристик и возможностей.

Где взять 12 вольт дома? — Информационный портал города Мичуринска. Афиша

Страница не найдена — Справочник домашнего мастера


Вопросы


Содержание1 Зачем утеплять отмостку вокруг дома, кому это нужно?1.1 Теплопотери – основная причина, зачем


Вопросы


Содержание1 Домашний скалодром: полезные советы для вас1.1 Проект: установка скалодрома1.2 Вопросы, на которые нужно


Дом


Содержание1 Какими сделать входные группы для частного дома1. 1 Конструкция из металлопластика1.2 С террасой1.3 Декоративная


Вопросы


Содержание1 Техника, встроенная на кухню (45 фото): всегда ли она лучше отдельностоящей1.1 Основные отличия1.2


Вопросы


Содержание1 Ремонт однорычажного смесителя своими руками: этапы работы1.1 Шарнирный кран — лучший вариант для


Кровля


Содержание1 СтройкаДиалог1. 1 Преимущества и недостатки железной крыши1.2 Устройство кровли из железа1.3 Подготовка материала1.4 Как


Вопросы


Содержание1 Солнечные батареи своими руками1.1 Как это работает1.2 Проектирование солнечной батареи1.3 Материалы для изготовления1.4


Вопросы


Содержание1 Ремонт алюминиевых радиаторов: причины поломок, как устранить течь батареи отопления, чем заклеить устройство,

Страница не найдена — Справочник домашнего мастера


Вопросы


Содержание1 Зачем утеплять отмостку вокруг дома, кому это нужно?1. 1 Теплопотери – основная причина, зачем


Вопросы


Содержание1 Домашний скалодром: полезные советы для вас1.1 Проект: установка скалодрома1.2 Вопросы, на которые нужно


Дом


Содержание1 Какими сделать входные группы для частного дома1.1 Конструкция из металлопластика1.2 С террасой1.3 Декоративная


Вопросы


Содержание1 Техника, встроенная на кухню (45 фото): всегда ли она лучше отдельностоящей1. 1 Основные отличия1.2


Вопросы


Содержание1 Ремонт однорычажного смесителя своими руками: этапы работы1.1 Шарнирный кран — лучший вариант для


Кровля


Содержание1 СтройкаДиалог1.1 Преимущества и недостатки железной крыши1.2 Устройство кровли из железа1.3 Подготовка материала1.4 Как


Вопросы


Содержание1 Солнечные батареи своими руками1. 1 Как это работает1.2 Проектирование солнечной батареи1.3 Материалы для изготовления1.4


Вопросы


Содержание1 Ремонт алюминиевых радиаторов: причины поломок, как устранить течь батареи отопления, чем заклеить устройство,

Страница не найдена — Справочник домашнего мастера


Вопросы


Содержание1 Зачем утеплять отмостку вокруг дома, кому это нужно?1.1 Теплопотери – основная причина, зачем


Вопросы


Содержание1 Домашний скалодром: полезные советы для вас1. 1 Проект: установка скалодрома1.2 Вопросы, на которые нужно


Дом


Содержание1 Какими сделать входные группы для частного дома1.1 Конструкция из металлопластика1.2 С террасой1.3 Декоративная


Вопросы


Содержание1 Техника, встроенная на кухню (45 фото): всегда ли она лучше отдельностоящей1.1 Основные отличия1.2


Вопросы


Содержание1 Ремонт однорычажного смесителя своими руками: этапы работы1. 1 Шарнирный кран — лучший вариант для


Кровля


Содержание1 СтройкаДиалог1.1 Преимущества и недостатки железной крыши1.2 Устройство кровли из железа1.3 Подготовка материала1.4 Как


Вопросы


Содержание1 Солнечные батареи своими руками1.1 Как это работает1.2 Проектирование солнечной батареи1.3 Материалы для изготовления1.4


Вопросы


Содержание1 Ремонт алюминиевых радиаторов: причины поломок, как устранить течь батареи отопления, чем заклеить устройство,

Где взять 24 вольта в домашних условиях

Статья поясняет как переделать обычный компьютерный блок питания на напряжение 24 вольта.

В некоторых случаях возникает потребность в мощных источниках питания для различного оборудования, рассчитанного на напряжение 24 вольта.

В этой статье расскажу как можно переделать обычный компьютерный блок питания как АТХ так и АТ на напряжение 24 в. Так же из нескольких таких блоков можно компоновать любые напряжения для питания всевозможных устройств.

Например для питания местной АТС УАТСК 50/200М, рассчитанной на напряжение 60 в и мощность около 600 Ватт, автор статьи заменил обычные громадные трансформаторные блоки на три маленьких компьютерных блоков питания которые аккуратно умещались на стенке рядом с рубильником питания и почти не создавая при этом никакого шума.

Переделка заключается в добавлении двух силовых диодов, дросселя и конденсатора. Схема аналогичная шине питания +12в после импульсного трансформатора, только диоды и полярность конденсатора обращены наоборот, как показано на рисунке (фильтрующие конденсаторы не показаны).

Прелесть такой переделки заключается в том, что цепи защиты и стабилизации напряжения остаются не тронутыми и продолжают работать в прежнем режиме. Возможно получить напряжение отличное от 24 вольт (например 20 или 30), но для этого придётся изменить параметры делителя опорного напряжения управляющей микросхемы и изменить либо отключить схему защиты, что сделать уже более сложно.

Дополнительные диоды Д1 и Д2 крепятся через изоляцию на том же самом радиаторе, что и остальные, в любом удобном месте но с обеспечением полного пятна контакта с радиатором.

Дроссель Л1 крепиться в любом доступном на плате месте (можно приклеить), но следует отметить, что в различных моделях и марках блоков питания он будет греться по-разному, возможно даже больше чем уже стоящий по цепи + Л2 (зависит от качества блока питания). В таком случае нужно либо подбирать индуктивность (которая не должна быть меньше стандартной Л2) либо крепить его непосредственно на корпус (через изоляцию) для отвода тепла.

Проверять блок можно на полной нагрузке или на нагрузке, на которую он у вас будет работать. При этом корпус должен быть полностью закрыт (как положено). При проверке следует наблюдать не перегреваются ли радиаторы, на которых закреплены полупроводники и дополнительно установленный дроссель по цепи -12в. К примеру, блок питания рассчитанный на 300 ватт можно нагрузить током 10-13А при напряжении 24В. Не лишним будет проверить пульсации выходного напряжения осциллографом.

Так же очень важно отметить, что если у вас будут работать вместе два или более блоков соединённые последовательно, то корпус (массу) схемы нужно ОТКЛЮЧИТЬ от металлического корпуса блока питания (я это делал простым перерезанием дорожек в местах крепления платы к шасси). Иначе вы получите короткое замыкание или через провод заземления шнуров питания или через касание корпусов друг к другу. Для наглядности исправной работы блока можно вывести наружу лампочку или светодиод.

Отличие переделки стандартов АТ и АТХ заключается лишь в запуске блока. АТ начинает работать сразу после включения в сеть 220 в, а АТХ нужно либо запускать сигналом PS-ON, как это сделано на компьютере, либо заземлить провод этого сигнала (обычно он подходит к управляющей ножке микросхемы). При этом блок так же будет стартовать при включении в сеть.

Получаем 12 Вольт из 220

Наиболее часто стоит задача получить 12 вольт из бытовой электросети 220В. Это можно сделать несколькими способами:

  1. Понизить напряжение без трансформатора.
  2. Использовать сетевой трансформатор 50 Гц.
  3. Использовать импульсный блок питания, возможно в паре с импульсным или линейным преобразователем.
Понижение напряжения без трансформатора

Преобразовать напряжение из 220 Вольт в 12 без трансформатора можно 3-мя способами:

  1. Понизить напряжение с помощью балластного конденсатора. Универсальный способ используется для питания маломощной электроники, например светодиодных ламп, и для заряда небольших аккумуляторов, как в фонариках. Недостатком является низкий косинус Фи у схемы и невысокая надежность, но это не мешает её повсеместно использовать в дешевых электроприборах.
  2. Понизить напряжение (ограничить ток) с помощью резистора. Способ не очень хороший, но имеет право на существование, подойдет, чтобы запитать какую-то очень слабую нагрузку, типа светодиода. Его основной недостаток – это выделение большого количества активной мощности в виде тепла на резисторе.
  3. Использовать автотрансформатор или дроссель с подобной логикой намотки.
Гасящий конденсатор

Прежде чем приступить к рассмотрению этой схемы предварительно стоит сказать об условиях, которые вы должны соблюдать:

  • Блок питания не универсальный, поэтому его рассчитывают и используют только для работы с одним заведомо известным прибором.
  • Все внешние элементы блока питания, например регуляторы, если вы будете использовать дополнительные компоненты для схемы, должны быть изолированы, а на металлических ручках потенциометров надеты пластиковые колпачки. Не касайтесь платы блока питания и проводов для подключения выходного напряжения, если к ним не подключена нагрузка или если в схеме не установлен стабилитрон или стабилизатор для низкого постоянного напряжения.

Тем не менее, такая схема вряд ли вас убьёт, но удар электрическим током получить можно.

Схема изображена на рисунке ниже:

R1 – нужен для разрядки гасящего конденсатора, C1 – основной элемент, гасящий конденсатор, R2 – ограничивает токи при включении схемы, VD1 – диодный мост, VD2 – стабилитрон на нужное напряжение, для 12 вольт подойдут: Д814Д, КС207В, 1N4742A. Можно использовать и линейный преобразователь.

Или усиленный вариант первой схемы:

Номинал гасящего конденсатора рассчитывают по формуле:

С(мкФ) = 3200*I(нагрузки)/√(Uвход²-Uвыход²)

С(мкФ) = 3200*I(нагрузки)/√Uвход

Но можно и воспользоваться калькуляторами, они есть в онлайн или в виде программы для ПК, например как вариант от Гончарука Вадима, можете поискать в интернете.

Конденсаторы должны быть такими – пленочными:

Остальные перечисленные способы рассматривать не имеет смысла, т. к. понижение напряжения с 220 до 12 Вольт с помощью резистора не эффективно ввиду большого тепловыделения (размеры и мощность резистора будут соответствующие), а мотать дроссель с отводом от определенного витка чтобы получить 12 вольт нецелесообразно ввиду трудозатрат и габаритов.

Блок питания на сетевом трансформаторе

Классическая и надежная схема, идеально подходит для питания усилителей звука, например колонок и магнитол. При условии установки нормального фильтрующего конденсатора, который обеспечит требуемый уровень пульсаций.

В дополнение можно установить стабилизатор на 12 вольт, типа КРЕН или L7812 или любой другой для нужного напряжения. Без него выходное напряжение будет изменяться соответственно скачкам напряжения в сети и будет равно:

Uвых=Uвх*Ктр

Ктр – коэффициент трансформации.

Здесь стоит отметить, что выходное напряжение после диодного моста должно быть на 2-3 вольта больше, чем выходное напряжение БП – 12В, но не более 30В, оно ограничено техническими характеристиками стабилизатора, и КПД зависит от разницы напряжений между входом и выходом.

Трансформатор должен выдавать 12-15В переменного тока. Стоит отметить, что выпрямленное и сглаженное напряжение будет в 1,41 раз больше входного. Оно будет близко к амплитудному значению входной синусоиды.

Также хочется добавить схему регулируемого БП на LM317. С его помощью вы можете получить любое напряжение от 1,1 В до величины выпрямленного напряжения с трансформатора.

12 Вольт из 24 Вольт или другого повышенного постоянного напряжения

Чтобы понизить напряжение постоянного тока из 24 Вольт в 12 Вольт можно использовать линейный или импульсный стабилизатор. Такая необходимость может возникнуть, если нужно запитать 12 В нагрузку от бортовой сети автобуса или грузовика напряжением в 24 В. Кроме того вы получите стабилизированное напряжение в сети автомобиля, которое часто изменяется. Даже в авто и мотоциклах с бортовой сетью в 12 В оно достигает 14,7 В при работающем двигателе. Поэтому эту схему можно использовать и для питания светодиодных лент и светодиодов на транспортных средствах.

Схема с линейным стабилизатором упоминалась в предыдущем пункте.

К ней можно подключить нагрузку током до 1-1,5А. Чтобы усилить ток, можно использовать проходной транзистор, но выходное напряжение может немного снизится – на 0,5В.

Подобным образом можно использовать LDO-стабилизаторы, это такие же линейные стабилизаторы напряжения, но с низким падением напряжения, типа AMS-1117-12v.

Или импульсные аналоги типа AMSR-7812Z, AMSR1-7812-NZ.

Схемы подключения аналогичны L7812 и КРЕНкам. Также эти варианты подойдут и для понижения напряжения от блока питания от ноутбука.

Эффективнее использовать импульсные понижающие преобразователи напряжения, например на базе ИМС LM2596. На плате подписаны контактные площадки In (вход +) и (- Out выход) соответственно. В продаже можно найти версию с фиксированным выходным напряжением и с регулируемым, как на фото сверху в правой части вы видите многооборотный потенциометр синего цвета.

12 Вольт из 5 Вольт или другого пониженного напряжения

Вы можете получить 12В из 5В, например, от USB-порта или зарядного устройства для мобильного телефона, также можно использовать и с популярными сейчас литиевыми аккумуляторами с напряжением 3,7-4,2В.

Если речь вести о блоках питания, можно и вмешаться во внутреннюю схему, править источник опорного напряжения, но для этого нужно иметь определенные знания в электронике. Но можно сделать проще и получить 12В с помощью повышающего преобразователя, например на базе ИМС XL6009. В продаже имеются варианты с фиксированным выходом 12В либо регулируемые с регулировкой в диапазоне от 3,2 до 30В. Выходной ток – 3А.

Он продаётся на готовой плате, и на ней есть пометки с назначением выводов – вход и выход. Еще вариант — использовать MT3608 LM2977, повышает до 24В и выдерживает выходной ток до 2А. Также на фото отчетливо видны подписи к контактным площадкам.

Как получить 12В из подручных средств

Самый простой способ получить напряжение 12В – это соединить последовательно 8 пальчиковых батареек по 1,5 В.

Или использовать готовую 12В батарейку с маркировкой 23АЕ или 27А, такие используются в пультах дистанционного управления. В ней внутри подборка из маленьких «таблеток», которые вы видите на фото.

Мы рассмотрели набор вариантов для получения 12В в домашних условиях. Каждый из них имеет свои плюсы и минусы, различную степень эффективности, надежности и КПД. Какой вариант лучше использовать, вы должны выбрать самостоятельно исходя из возможностей и потребностей.

Также стоит отметить, что мы не рассмотрели один из вариантов. Получить 12 вольт можно и от блока питания для компьютера формата ATX. Для его запуска без ПК нужно замкнуть зеленый провод на любой из черных. 12 вольт находятся на желтом проводе. Обычно мощность 12В линии несколько сотен Ватт и ток в десятки Ампер.

Теперь вы знаете, как получить 12 Вольт из 220 или других доступных значений. Напоследок рекомендуем просмотреть полезное видео по теме:

Статья поясняет как переделать обычный компьютерный блок питания на напряжение 24 вольта.

В некоторых случаях возникает потребность в мощных источниках питания для различного оборудования, рассчитанного на напряжение 24 вольта.

В этой статье расскажу как можно переделать обычный компьютерный блок питания как АТХ так и АТ на напряжение 24 в. Так же из нескольких таких блоков можно компоновать любые напряжения для питания всевозможных устройств.

Например для питания местной АТС УАТСК 50/200М, рассчитанной на напряжение 60 в и мощность около 600 Ватт, автор статьи заменил обычные громадные трансформаторные блоки на три маленьких компьютерных блоков питания которые аккуратно умещались на стенке рядом с рубильником питания и почти не создавая при этом никакого шума.

Переделка заключается в добавлении двух силовых диодов, дросселя и конденсатора. Схема аналогичная шине питания +12в после импульсного трансформатора, только диоды и полярность конденсатора обращены наоборот, как показано на рисунке (фильтрующие конденсаторы не показаны).

Прелесть такой переделки заключается в том, что цепи защиты и стабилизации напряжения остаются не тронутыми и продолжают работать в прежнем режиме. Возможно получить напряжение отличное от 24 вольт (например 20 или 30), но для этого придётся изменить параметры делителя опорного напряжения управляющей микросхемы и изменить либо отключить схему защиты, что сделать уже более сложно.

Дополнительные диоды Д1 и Д2 крепятся через изоляцию на том же самом радиаторе, что и остальные, в любом удобном месте но с обеспечением полного пятна контакта с радиатором.

Дроссель Л1 крепиться в любом доступном на плате месте (можно приклеить), но следует отметить, что в различных моделях и марках блоков питания он будет греться по-разному, возможно даже больше чем уже стоящий по цепи + Л2 (зависит от качества блока питания). В таком случае нужно либо подбирать индуктивность (которая не должна быть меньше стандартной Л2) либо крепить его непосредственно на корпус (через изоляцию) для отвода тепла.

Проверять блок можно на полной нагрузке или на нагрузке, на которую он у вас будет работать. При этом корпус должен быть полностью закрыт (как положено). При проверке следует наблюдать не перегреваются ли радиаторы, на которых закреплены полупроводники и дополнительно установленный дроссель по цепи -12в. К примеру, блок питания рассчитанный на 300 ватт можно нагрузить током 10-13А при напряжении 24В. Не лишним будет проверить пульсации выходного напряжения осциллографом.

Так же очень важно отметить, что если у вас будут работать вместе два или более блоков соединённые последовательно, то корпус (массу) схемы нужно ОТКЛЮЧИТЬ от металлического корпуса блока питания (я это делал простым перерезанием дорожек в местах крепления платы к шасси). Иначе вы получите короткое замыкание или через провод заземления шнуров питания или через касание корпусов друг к другу. Для наглядности исправной работы блока можно вывести наружу лампочку или светодиод.

Отличие переделки стандартов АТ и АТХ заключается лишь в запуске блока. АТ начинает работать сразу после включения в сеть 220 в, а АТХ нужно либо запускать сигналом PS-ON, как это сделано на компьютере, либо заземлить провод этого сигнала (обычно он подходит к управляющей ножке микросхемы). При этом блок так же будет стартовать при включении в сеть.

Самодельный регулируемый блок питания от 0 до 14 Вольт

Здравствуйте уважаемые читатели сайта sesaga. ru. У каждого радиолюбителя, в его домашней лаборатории, обязательно должен быть регулируемый блок питания, позволяющий выдавать постоянное напряжение от 0 до 14 Вольт при токе нагрузки до 500mA. Причем такой блок питания должен обеспечивать защиту от короткого замыкания на выходе, чтобы не «сжечь» проверяемую или ремонтируемую конструкцию, и не выйти из строя самому.

Эта статья, в первую очередь, рассчитана на начинающих радиолюбителей, а идею написания этой статьи подсказал Кирилл Г. За что ему отдельное спасибо.

Предлагаю Вашему вниманию схему простого регулируемого блока питания, который был собран мной еще в 80-е годы (в то время, я учился в 8 классе), а схема была взята из приложения к журналу «Юный Техник» №10 за 1985 год. Схема немного отличается от оригинала изменением некоторых германиевых деталей на кремниевые.

Как видите, схема простая и не содержит дорогих деталей. Рассмотрим ее работу.

1.

Принципиальная схема блока питания.

Включается блок питания в розетку при помощи двухполюсной вилки ХР1. При включении выключателя SA1 напряжение 220В подается на первичную обмотку (I) понижающего трансформатора Т1.

Трансформатор Т1 понижает сетевое напряжение до 1417 Вольт. Это напряжение, снимаемое со вторичной обмотки (II) трансформатора, выпрямляется диодами VD1VD4, включенными по мостовой схеме, и сглаживается фильтрующим конденсатором С1. Если не будет конденсатора, то при питании приемника или усилителя в динамиках будет слышен фон переменного тока.

Диоды VD1VD4 и конденсатор С1 образуют выпрямитель, с выхода которого постоянное напряжение поступает на вход стабилизатора напряжения, состоящего из нескольких цепей:

1. R1, VD5, VT1;
2. R2, VD6, R3;
3. VT2, VT3, R4.

Резистор R2 и стабилитрон VD6 образуют параметрический стабилизатор и стабилизируют напряжение на переменном резисторе R3, который включен параллельно стабилитрону. С помощью этого резистора устанавливают напряжение на выходе блока питания.

На переменном резисторе R3 поддерживается постоянное напряжение, равное напряжению стабилизации Uст данного стабилитрона.

Когда движок переменного резистора находится в крайнем нижнем (по схеме) положении, транзистор VT2 закрыт, так как напряжение на его базе (относительно эмиттера) равно нулю, соответственно, и мощный транзистор VT3 тоже закрыт.

При закрытом транзисторе VT3 сопротивление его перехода коллектор-эмиттер достигает нескольких десятков мегаом, и практически все напряжение выпрямителя падает на этом переходе. Поэтому на выходе блока питания (зажимы ХТ1 и ХТ2) напряжения не будет.

Когда же транзистор VT3 открыт, и сопротивление перехода коллектор-эмиттер составляет всего несколько Ом, то практически все напряжение выпрямителя поступает на выход блока питания.

Так вот. По мере перемещения движка переменного резистора вверх, на базу транзистора VT2 будет поступать отпирающее отрицательное напряжение, и в его эмиттерной цепи (БЭ) потечет ток. Одновременно, напряжение с его нагрузочного резистора R4 подается непосредственно на базу мощного транзистора VT3, и на выходе блока питания появится напряжение.

Чем больше отрицательное отпирающее напряжение на базе транзистора VT2, тем больше открываются оба транзистора, тем большее напряжение на выходе блока питания.

Наибольшее напряжение на выходе блока питания будет почти равно напряжению стабилизации Uст стабилитрона VD6.

Резистор R5 имитирует нагрузку блока питания, когда к зажимам ХТ1 и ХТ2 ничего не подключено. Для контроля выходного напряжения предусмотрен вольтметр, составленный из миллиамперметра и добавочного резистора R6.

На транзисторе VT1, диоде VD5 и резисторе R1 собран узел защиты от короткого замыкания между гнездами ХТ1 и ХТ2. Резистор R1 и прямое сопротивление диода VD5 образуют делитель напряжения, к которому своей базой подключен транзистор VT1. В рабочем состоянии транзистор VT1 закрыт положительным (относительно эмиттера) напряжением смещения на его базе.

При коротком замыкании на выходе блока питания эмиттер транзистора VT1 окажется соединенным с анодом диода VD5, и на его базе (относительно эмиттера) появится отрицательное напряжение смещения (падение напряжения на диоде VD5). Транзистор VT1 откроется, и участком коллектор-эмиттер зашунтирует стабилитрон VD6. В результате этого транзисторы VT2 и VT3 окажутся закрытыми. Сопротивление участка коллектор-эмиттер регулирующего транзистора VT3 резко возрастет, напряжение на выходе блока питания упадет почти до нуля, и через цепь короткого замыкания потечет настолько малый ток, что он не причинит вреда деталям блока. Как только короткое замыкание будет устранено, транзистор VT1 закроется и напряжение на выходе блока восстановится.

2. Детали.

В блоке питания использованы самые распространенные детали. Понижающий трансформатор Т1 можно использовать любой, обеспечивающий на вторичной обмотке переменное напряжение 14 – 18 Вольт при токе нагрузки 0,4 – 0,6 Ампер.

В оригинале статьи используется готовый трансформатор от кадровой развертки Советских телевизоров — типа ТВК-110ЛМ.

Диоды VD1 – VD4 могут быть из серии 1N40011N4007. Также подойдут диоды, рассчитанные на обратное напряжение не менее 50 Вольт при токе нагрузки не менее 0,6 Ампер.
Диод VD5 желательно германиевый из серии Д226, Д7 — с любым буквенным индексом.

Электролитический конденсатор любого типа, на напряжение не менее 25 Вольт. Если не будет одного с емкостью 2200 микрофарад, то его можно составить из двух по 1000 микрофарад, или четырех по 500 микрофарад.

Постоянные резисторы используются отечественного МЛТ-0,5, или импортного производства мощностью 0,5 Ватт. Переменный резистор номиналом 5 – 10 кОм.

Транзисторы VT1 и VT2 германиевые — любые из серии МП39 – МП42 с любым буквенным индексом.

Транзистор VT3 – из серии КТ814, КТ816 с любым буквенным индексом. Этот мощный транзистор обязательно устанавливается на радиатор.

Радиатор можно использовать самодельный, сделанный из пластины алюминия толщиной 3 – 5см и размером около 60х60мм.

Стабилитрон VD6 будем подбирать, так как у них идет большой разброс по напряжению стабилизации Uст. Возможно, даже придется составить из двух. Но это уже при наладке.

Вот основные параметры стабилитронов серии Д814 А-Д:

Миллиамперметр используйте такой, какой у Вас есть. Можно использовать индикаторы от старых приемников и магнитофонов. Одним словом – ставьте что есть. А можно даже вообще обойтись без прибора.

На этом хочу закончить. А Вы, если заинтересовала схема, подбирайте детали.
В следующей части начнем рисовать и делать печатную плату с нуля, возможно, распаяем на ней детали.
Удачи!

Высокое или повышенное напряжение. Как понизить напряжение в сети







Высокое и повышенное напряжение. Причины возникновения


Как в наших электросетях могут появиться высокое или повышенное напряжение? Как правило к повышению напряжения могут привести некачественные электрические сети или аварии в сетях. К недостаткам сетей можно отнести: устаревшие сети, низкокачественное обслуживание сетей, высокий процент амортизации электрооборудования, неэффективное планирование линий передач и распределительных станций, не управляемый рост количества потребителей. Это приводит к тому, что сотни тысяч потребителей, получают высокое или повышенное напряжение. Значение напряжения в таких сетях может достигать 260, 280, 300 и даже 380 Вольт.


Одной из причин повышенного напряжения, как ни странно, может быть пониженное напряжение потребителей, находящихся далеко от трансформаторной подстанции. В этом случае часто электрики умышленно повышают выходное напряжение электрической подстанции, чтобы добиться удовлетворительных показателей тока у последних в линии передач потребителей. В итоге, у первых в линии напряжение будет повышенным. По этой же причине можно наблюдать повышенное напряжение в дачных поселках. Здесь изменение параметров тока связаны с сезонностью и периодичностью потребления тока. Летом мы наблюдаем рост потребления электроэнергии. В этот сезон на дачах находится много людей, они используют большое количество энергии, а зимой потребление тока резко падает. В выходные дни потребление на дачных участках растёт, а в рабочие дни падает. В результате имеем картину неравномерного потребления энергии. В этом случае, если установить выходное напряжение на подстанции (а они, как правило, недостаточной мощности) нормальным (220 Вольт), то летом и в выходные напряжение резко просядет и будет пониженным. Поэтому электрики изначально настраивают трансформатор на повышенное напряжение. В итоге зимой и в рабочие дни напряжение в поселках высокое или повышенное.


Вторая большая группа причин появления высокого напряжения — это перекосы по фазам при подключении потребителей. Часто бывает так, что подключение потребителей происходит хаотично без предварительного плана и проекта. Или в ходе реализации проекта или развития поселений происходит изменение значения потребления на разных фазах линии передач. Это может привести к тому, что на одной фазе напряжение будет пониженным, а на другой фазе — повышенным.


Третья группа причин повышенного напряжения в сети — это аварии на линиях электропередач и внутренних линиях. Здесь следует выделить две основные причины — обрыв нуля и попадание тока высокого напряжения в обычные сети. Второй случай — это редкость, случается в городах в сильный ветер, ураган. Бывает, что линия питания электротранспорта (трамвая или троллейбуса) попадает при обрыве на линии городских сетей. В этом случае в сеть может попасть и 300, и 400 Вольт.


Теперь рассмотрим, что происходит при пропадании «нуля» во внутренние домовые сети. Этот случай бывает довольно часто. Если в одном подъезде дома используется две фазы, то при пропадании нуля (например, нет контакта на нуле) происходит изменение значения напряжения на разных фазах. На той фазе, где сейчас нагрузка в квартирах меньше, напряжение будет завышенным, на второй фазе — заниженным. Причем напряжение распределяется обратно пропорционально нагрузке. Так, если на одной фазе нагрузка именно в этот момент в 10 раз больше, чем на другой, то мы можем получить на первой фазе 30 Вольт (низкое напряжение), а на второй фазе — 300 Вольт (высокое напряжение). Что приведет к сгоранию электрических приборов и, возможно, пожару.

Чем опасно высокое и повышенное напряжение


Высокое напряжение опасно для электрических приборов. Значительное повышение напряжения может привести к сгоранию приборов, их перегреву, дополнительному износу. Особенно критичны к высокому напряжению электронное оборудование и электромеханические приборы.


Повышенное напряжение может привести к пожару в доме, нанести большой ущерб.

Как защититься от высокого напряжения и как понизить напряжение в сети


Чтобы защитить свои сети от повышенного напряжения, пиков высокого напряжения, скачков тока и перенапряжения необходимо использовать устройства защиты от скачков напряжения.

Подробнее смотрите в разделе «Устройства защиты от импульсных перенапряжений». Чтобы понизить напряжение, нормализовать параметры тока необходимо использовать стабилизаторы. Подробнее смотрите в разделе «Стабилизаторы напряжения».

Читайте также:

Низкое или пониженное напряжение. Как повысить напряжение в сети


Содержание:



Низкое и пониженное напряжение. Причины


Почему в наших электрических сетях низкое или пониженное напряжение хорошо известно. Основные причины — старение электрических сетей, плохое их обслуживание, износ основного оборудования, неверное планирование сетей, значительный рост потребления энергии. В результате мы имеем миллионы потребителей, получающих низкое напряжение. Хорошо, если в сети параметры падают до 200 Вольт, часто бывает что в домах 180, 160 и даже 140 Вольт.


Как известно, напряжение в сети не одинаково у потребителей, подключенных к одной линии передач. Чем дальше потребитель находится от распределительного устройства, тем ниже будет его значение. Конечно, в этой ситуации необходимо повысить напряжение.


К понижению напряжения также приводит существенное увеличение мощности каждого потребителя в сети. Сейчас трудно найти дом, в котором есть только один чайник, один телевизор, один холодильник и пять лампочек. А ведь это примерный расчёт потребления электричества в советские годы, в то время в домах устанавливали автоматы (пробки) на 6,5 Ампер. Не сложный расчёт 6,5 х 220 показывает, что максимальная мощность электрических одновременно включенных приборов не должна была превышать 1,5 кВт. Сегодня один хороший чайник берет 2 кВт. В результате сеть просаживается, получаем низкое напряжение.


Ещё одно явление современной жизни, приводящее понижению параметров тока — сезонность и периодичность возрастания нагрузки. Особенно хорошо это явление можно проследить в дачных поселках. Летом потребление растёт: дачники приезжают, поливают, строят, варят, парят, охлаждают, качают, смотрят, вентилируют, сверлят, пилят, косят, отмечают, употребляют, закусывают — ну в целом «потребляют». А зимой нет никого — холодно и скучно. В результате летом напряжение падает, а зимой растёт. В выходные дни дачники приезжают, поливают, строят, варят, парят, охлаждают, качают, смотрят, вентилируют, сверлят, пилят, косят, отмечают, употребляют, закусывают — ну в целом опять «потребляют». А в рабочие дни нет никого — тихо и скучно. В результате в выходные дни напряжение падает, а в рабочие — растёт.

Чем опасно низкое и пониженное напряжение


Электрические приборы, которыми мы пользуемся, рассчитаны на входное напряжение в диапазоне 220—230 Вольт плюс-минус 5 %. Исходя из этого определяются все электрические параметры приборов: общее сопротивление, сопротивление отдельных частей схемы, длина и сечение всех проводников, количество витков в обмотках двигателей и электромагнитах, параметры транзисторов, резисторов, конденсаторов, трансформаторов, нагревательных элементов.

Если в сети низкое или пониженное напряжение, то электрические приборы могут работать не корректно, не эффективно или вовсе не работать. Низкое напряжение может привести к поломке прибора, перегреву, дополнительному износу или даже возгоранию устройства. Вот почему обязательно нужно повысить напряжение.

Какие приборы чувствительны к этой проблеме, а какие нет?


Легко переносят пониженное напряжение осветительные приборы: лампочки накаливания будут работать, но свет будут давать более тусклый. Будут работать и электроплиты, но менее эффективно. Легко переносят низкое напряжение современные телевизоры, оснащенные импульсными источниками питания с широким диапазоном входного напряжения.

Наиболее чувствительны к низкому напряжению электродвигатели, электромагниты, платы управления. Низкое напряжение приводит к существенному (кратному) увеличению нагрузки на обмотки электродвигателей. Чем ниже напряжение, тем больше сила тока в этих приборах. В результате могут перегреться и даже расплавиться провода, прибор сгорит. Вот почему холодильники и насосы не могут даже включиться при низком напряжении, от полного сгорания их спасает встроенная защита, отключающая прибор. Для нормально работы электродвигателей необходимо повысить напряжение.

Низкое напряжение опасно и для элементов электронного управления различных сложных приборов. При пониженном напряжении микросхемы и процессоры работают не корректно, что приводит к отключению прибора или его поломке. Нельзя эксплуатировать при низком напряжении современные колонки отопления, они имеют и электронное управление и электронасосы. Для нормально работы электронных устройств необходимо повысить напряжение.

Как повысить напряжение в сети


Чтобы повысить напряжение в сети есть два основных способа. Первый добиваться от энергетиков нормализации параметров электрического питания. Писать жалобы, ходить на приёмы к чиновникам, проводить экспертизы, идти в суд. Метод правильный, но очень трудный.

Второй способ повысить напряжение — использовать современные стабилизаторы. Конечно, этот способ работает не всегда, если напряжение очень низкое (меньше 120 вольт), то этот способ не сработает. Если вы решили использовать стабилизаторы чтобы повысить напряжение в вашем доме, нужно определиться с параметрами тока и величиной нагрузки. Исходя из этих параметров проводить выбор стабилизатора. Можно установить один мощный стабилизатор на входе в дом и обеспечить нормализацию параметров тока во всех помещениях. Этот способ самый эффективный, но требует вложения средств, профессионального монтажа, специального помещения.


Можно установить несколько локальных маленьких стабилизаторов в наиболее важных местах. Этот способ более простой и менее затратный. В первую очередь, необходимо повысить напряжение до нормального для таких потребителей как: насосы, холодильники, кондиционеры, газовые колонки.

Повысить напряжение с помощью стабилизаторов Skat и Teplocom


Большой выбор надежных стабилизаторов Skat и Teplocom вы найдете в разделе «Стабилизаторы напряжения». Высокое качество стабилизаторов напряжения Skat и Teplocom гарантируется 20-летним опытом производства электрооборудования.

На заводе введена, поддерживается и эффективно действует система управления качеством на основе принципов стандарта ISO 9001. Вся продукция компании соответствует требованиям стандартов ИСО 14001 и OHSAS 18001.

Стабилизаторы напряжения рекомендованы специалистами компаний: Vaillant, Baxi, Junkers, Thermona, Bosch, Buderus, Alphatherm, Gazeco, Termet, Chaffoteaux, Sime.


Надежная заводская гарантия — 5 лет!


Читайте также:

электрическая — розетка 240 В не подает 240 вольт

Чтобы избавить вас от долгой версии моего двухнедельного кошмара: купил дом 1976 года постройки. Подключил сушилку, перешел на трехконтактную вилку. Сушилка работала нормально, начала пахнуть горящим пластиком, пока не перестала работать совсем. Сушилка в порядке, кабель питания видимо выдал. Новый кабель питания, сушилка включается, но тепла нет. Оказывается, проблема действительно где-то в электрике.

У меня есть дешевый вольтметр, который дает только четыре показания: 120, 240, 277 и более 400.

Этим утром я измерил каждую ногу в розетке на 120 В на землю. Вместе они измеряли только 120 В, что не имеет смысла ни для кого, о чем я спрашивал. В сушилке все переключатели от горячего к нейтральному показывают одинаковые 120 В, но вместе не дают показаний.

Если посмотреть на выключатель, напряжение каждого переключателя между фазой «горячее» и нейтралью составляет 120 В, а вместе вольтметр показывает 277 В. Я заметил, что выключатель был на 40 ампер, что, вероятно, способствовало этому беспорядку. Я заменил его на 30 ампер, и показания остались прежними. Все мои двухполюсные выключатели показывают 277В.Я также заменил утомленную розетку, которая, вероятно, была оригинальной для дома, в надежде, что, возможно, она и была причиной проблемы. Все показания были одинаковыми.

Теперь, когда я дома с работы, у меня разные показания на сушилке и розетке. Один горячий говорит, что 120 В на землю, а другой не дает никаких показаний. Оба хота вместе также равны 0. Ничего не изменилось между этим и моим предыдущим чтением. Я очень осторожно отключил выключатель, потому что не хочу умирать и не хочу создавать еще одну проблему где-то еще.

Что происходит? Кто я? Какая темная сила удерживает меня от стирки?


Я готов предположить, что мой пятидолларовый зонд не известен своей точностью. Если мой дом будет получать 277 В, что это будет значить для моей бытовой техники и сгорит ли мой дом?

Я проверил все снова сегодня утром, и обе ноги показали 120 относительно земли, и я знаю, что одна нога не делала этого восемь часов назад. Ясно, что линия от коробки к розетке делает то, чего не должна.К счастью, сушилка и автоматический выключатель находятся в моем гараже, и я могу проследить за кабелем вверх от коробки, через незавершенные балки и в гипсокартон позади сушилки. Мне не нужно прятаться в нескольких стенах вокруг дома, чтобы добраться до чего-либо. Может ли это исправить с помощью подходящих материалов и помощи других любителей, которые знают, что такое 240v?

Розетки не получают полную мощность

Почему у меня только 70 вольт на розетке на 120 вольт? Как устранить и устранить проблемы с розетками, наиболее частые проблемы с электрическими розетками и как их устранить.

Проблема с розеткой на выходе
[блок объявления] Электрический вопрос № 1: Почему у меня 70 вольт на розетке на 120 вольт?

У меня есть розетки, которые не получают полных 120 вольт, они в среднем около 70 вольт, а нейтраль на этих розетках показывает высокую температуру.

  • Дом 1930-х годов без заземления.
  • Подрядчики добавили систему заземления и установили розетки GFCI на кухне и в ванных комнатах, но остальные розетки в доме по-прежнему представляют собой двухпроводную систему без заземления.
  • Что может вызвать низкое напряжение в розетках и почему нейтральная сторона показывает высокую температуру?

Предыстория: Пол, студент из Бремертона, штат Вашингтон.

Электрический вопрос № 2: Почему у меня 56 вольт на розетке на 120 вольт?

  • У меня 16-летний дом, построенный по правилам. Проблема с дуплексной розеткой в ​​гостиной. Розетка находится в углу и не использовалась с тех пор, как мы переехали 8 лет назад.
  • Вакуум был подключен к верхнему выпускному отверстию, и он работал медленно. Я проверил розетку и обнаружил, что нижняя розетка показывает около 118 вольт, а верхняя розетка — около 56 вольт. Это одна из многих точек на трассе. Все остальные розетки работают нормально.

Этот вопрос по электропроводке поступил от Ричарда, домовладельца из Сент-Огастина, Флорида.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Пол.

Как искать и устранять неисправности розеток

Приложение: Устранение неисправностей розеток, которые не работают или не имеют полной мощности.
Уровень квалификации: от среднего до продвинутого — лучше всего выполняется сертифицированным электриком или лицензированным подрядчиком по электрике.
Необходимые инструменты: простые ручные инструменты для электромонтажных работ, тестеры и измерители напряжения.
Расчетное время: Зависит от личного опыта, умения работать с ручными инструментами и навыков поиска и устранения неисправностей электрооборудования.
Меры предосторожности: Определите цепь, выключите ее, а затем пометьте ее примечанием перед выполнением любых подключений или проверок.
Важно: Поиск и устранение неисправностей в системе электрооборудования лучше всего выполнять квалифицированному лицензированному подрядчику по электрике.

Самая распространенная проблема с электрическими розетками и способы их ремонта

Рекомендации и примеры по поиску и устранению неисправностей :
Когда настенные розетки и розетки не работают или не работают на полную мощность, а напряжение ненормальное:

  • Потеряно соединение с нейтралью цепи
    • Это типичный признак того, что соединение или соединение с нейтралью потеряно.
  • Поиск потерянного соединения
    • Лучший способ устранить этот тип электрической проблемы — найти выходную розетку, которая работает и дает нормальные показания напряжения.Выключите питание этой цепи, затем снимите розетку и проверьте соединения проводки.
    • Обратите особое внимание на соединения нейтрали, которые могут быть выполнены с розеткой, или проверьте соединения нейтрали.
    • В некоторых случаях, подобных этому, обнаруживается плохое соединение, когда нейтральный провод входит в заднюю часть розетки.
  • Причины потери соединения
    • Эта проблема может возникать в помещениях, где используются высокопотребляющие электрические устройства, такие как переносные обогреватели, переносные кондиционеры и пылесосы.
    • Нагрузка электрической цепи этих устройств с высоким потреблением энергии размещается на каждом стыке или соединении в цепи и проходит через них.
  • Проверить другие розетки в той же цепи
    • Этот процесс проверки должен проводиться на всех рабочих выходах и ненормально затронутых выходах, пока проблема не будет обнаружена.
  • Устранение электрической проблемы
    • Если проблема связана с зажимом проводов вставного типа, замените розетку и сделайте новый стык.
    • Присоедините отдельный жгут из одного провода, который будет подключаться к нейтральной стороне розетки. Этот метод следует применять ко всем подключениям к розеткам цепи.
    • Этот метод сращивания предотвратит прохождение нагрузки схемы через розетку, однако путь нагрузки схемы теперь будет проходить через сращивание.
    • Обязательно сделайте хорошее сращивание и используйте разъемы правильного размера, одобренные для количества проводов и калибра проводов.
  • ВАЖНО: Проблемы с электроснабжением дома
    • Если большая часть домашней электросети кажется неправильной, обратитесь в свою электрическую компанию или к поставщику электроэнергии, чтобы они могли проверить свою сторону электроснабжения вашего дома.
    • Если электроэнергетическая компания сообщает, что с электроснабжением все в порядке и состояние сохраняется, то лучше всего обратиться к лицензированному электрику, который проведет тесты по устранению неисправностей на электрической панели, чтобы выявить проблему с электрической системой и произвести необходимый ремонт.

Подробнее об электропроводке настенных розеток и розеток

Как установить электропроводку розетки

Электропроводка для дома

Домашняя электрическая проводка включает розетки на 110 вольт и розетки и розетки на 220 вольт, которые являются обычным местом в каждом доме. Посмотрите, как сделана разводка электрических розеток для дома.
Электромонтаж настенных розеток
Характеристики и преимущества розеток и розеток GFCI дадут вам четкое представление о важности того, почему эти устройства безопасности требуются согласно нормам, чтобы защитить вас и вашу семью от опасности случайного поражения электрическим током.

Подключение GFCI
Этот список статей поможет вам узнать о функциях и преимуществах, предоставляемых разъемами GFI и GFCI, и о том, как они подключены.

Как подключить электрическое заземление

Методы и требования к электрическому заземлению

Перечень электрических кодов заземления с примерами кодов электрического заземления для домашней электропроводки.
Learn Home Устранение неисправностей и ремонт электрооборудования

Устранение неполадок с электропроводкой

Лицензированный электрик раскрывает секреты успешного поиска и устранения неисправностей в электрической сети. Методы, используемые для решения большинства бытовых электрических проблем и неисправностей проводки.
Типы электрических тестеров
Как использовать электрические тестеры

»
Вы можете избежать дорогостоящих ошибок!
«

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.

Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки 120 и 240 В
Электропроводка выключателей света
Электропроводка 3-проводного и 4-проводного электропроводки
Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Устранение неисправностей и ремонт электропроводки
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.

Будьте осторожны и безопасны — никогда не работайте с электрическими цепями!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Диапазон напряжения в вашем доме

Легко запутаться, когда мы говорим о диапазоне напряжений, которые бытовая электрическая система подает на наши устройства. Долгое время большинство людей называло питание от домашней розетки «110 вольт.Точно так же «220 вольт» использовалось для более крупных бытовых приборов, таких как электрические плиты и сушилки для одежды. Эти обозначения для домашней сети переменного тока фактически устарели. Они неточно описывают диапазон напряжения, который поступает в ваш дом от электросети. Итак, к чему такая путаница?

В наши дни почти каждый потребитель может получить 120 вольт от розетки. Тем не менее, питание обычно подается в ваш дом при номинальном напряжении 240 вольт. Внутри трансформатора на опоре электросети питание делится на систему с расщепленными фазами, каждая линия имеет номинальное напряжение 120 вольт.Номинальное напряжение — это напряжение, на которое рассчитана линия; однако в реальных условиях допуск к колебаниям напряжения составляет от –5% до + 5%. Это приводит к фактическому диапазону напряжения от 114 В до 126 В от вашей розетки и диапазону напряжения от 228 до 252 В для ваших полнофазных устройств. Теперь вы можете посмотреть на эти диапазоны напряжения и подумать, что такая большая разница может потенциально представлять опасность для вас или ваших электрических устройств. Однако могу вас заверить, что это совершенно нормально и учитывается при проектировании схем.

Мы коротко говорили о 240 вольтах, которые подаются в ваш дом от энергокомпании. В трансформаторе однофазное питание от энергокомпании делится на 3 провода: 2 линейных провода и заземление. Это известно как однофазная трехпроводная или двухфазная система. Обычно ваши лампы и другие устройства на 120 В подключаются между одним линейным проводом и заземленным центром, в то время как электрические плиты, сушилки и другие устройства подключаются как к линейным проводам, так и к заземлению. Таким образом, каждая половина может уравновесить другую при увеличении электрических нагрузок.Наш преобразователь напряжения Quick 220 ® объединяет эти половинки и обеспечивает удобную розетку с диапазоном напряжения от 228 В до 252 В без необходимости вызывать дорогостоящего подрядчика по электрике.

Надеюсь, вы узнали сегодня немного об электросети Северной Америки и о том, как работают преобразователи напряжения Quick 220 ® . Наша всегда миссия — не только делать электроэнергию удобнее, но и просвещать.

Общие сведения о розетках для кондиционеров на 240/250 В

В то время как большинство небольших подключаемых к электросети электроприборов и электроприборов в вашем доме работают от 120-вольтных цепей и подключаются к обычным розеткам, более крупные приборы, включая электрические плиты, электрические сушилки, электрические водонагреватели и более крупные кондиционеры, получают питание от 240 В. / 250-вольтовые цепи.Иногда эти более крупные приборы являются «зашитыми» — это означает, что провода схемы подключаются непосредственно к приборам, — но другие более крупные приборы подключаются с помощью шнуров.

По сравнению с розеткой на 120 вольт, розетка на 240/250 вольт будет иметь заметно другую конфигурацию слотов и будет варьироваться в зависимости от того, 20 ампер в цепи, 30 ампер или больше. Например, электрическая розетка на 50 ампер и 240 вольт будет выглядеть совершенно иначе, чем розетка для кондиционера на 20 ампер и 240 вольт.

Важно отметить, что для всех приборов на 240/250 вольт требуется выделенная цепь — та, которая питает только прибор, а не другие приборы в цепи. Это контрастирует со многими цепями на 120 вольт, которые могут питать ряд осветительных приборов или настенных розеток вместе с их участками.

Почему переменный рейтинг?

Номинальное напряжение на электрических приборах и схемах может немного сбивать с толку. Вы можете увидеть электрическую цепь или большой прибор, рассчитанный на 208, 220, 230, 240 или 250 вольт — или на нем может быть написано что-то вроде «240/250 вольт».»

По сути, это одни и те же рейтинги. Различные числа представляют собой тот факт, что напряжение в бытовой цепи несколько варьируется, поскольку оно доставляется в ваш дом коммунальной компанией.

Когда-то двухполюсные цепи обычно назывались цепями на 240 вольт. Но электроснабжение сегодня может быть несколько выше, поэтому схемы могут иметь маркировку «240/250 вольт». Когда вы видите рейтинг с такими числами, как 208, 220, 230, 240 или 250 вольт, все они относятся к одному и тому же — двухполюсной цепи, которая питается от обеих горячих шин в сервисе. панель.

Что такое двухполюсная схема?

Двухполюсные автоматические выключатели на домашней электрической панели обычно рассчитаны на ток от 20 до 60 ампер и обеспечивают мощность 240 вольт (хотя это число может варьироваться). Это выключатели, которые занимают два слота на монтажной панели и часто служат источником питания для больших приборов.

Точно так же однополюсные цепи на 120 вольт могут варьироваться от примерно 110 до 130 вольт; все они относятся к одному и тому же типу цепи — однополюсной цепи, питаемой от одной горячей шины на главной сервисной панели.

Когда такой прибор, как кондиционер, имеет переменное номинальное напряжение, например 208/230 вольт, это указывает на верхний и нижний диапазон того, что прибор будет потреблять ток во время работы. Такие характеристики не особенно важны, потому что все жилые двухполюсные цепи легко справляются с этим диапазоном напряжений.

Цепи кондиционера

Некоторые портативные кондиционеры представляют собой приборы на 120 вольт, которые подключаются к стандартным розеткам, но более крупные кондиционеры — некоторые оконные и переносные модели, а также постоянные центральные кондиционеры — питаются от цепей 240/250 вольт. Для самых больших центральных блоков может потребоваться схема на 50 А, в то время как для самых маленьких центральных блоков кондиционирования может потребоваться схема на 15 А. Для большинства домов схемы на 30 или 40 ампер, 240/250 вольт являются типичными для центрального кондиционера.

Для портативных сменных кондиционеров на 240/250 В, таких как те, которые устанавливаются в окна, типичны схемы на 20 А. В любом случае цепь должна быть выделена для кондиционера. В соответствии с Кодексом, цепь не может обслуживать другие приборы или приспособления в вашем доме.

Кабельная проводка для цепей кондиционера

Как и любая другая электрическая цепь, цепи кондиционера обычно соединяются неметаллическим (NM) кабелем. Сечение провода должно соответствовать силе тока цепи. Для оконного кондиционера на 20 А обычно используется провод 10 калибра. Это немного более тяжелый провод, чем обычно используется для 120-вольтной 20-амперной цепи, где стандартным является провод 12-го калибра. Причина более тяжелого калибра в том, что кондиционеры иногда отключают автоматический выключатель во время скачка напряжения при запуске; проводка с проводом большего сечения предотвращает это.

Выходная проводка для цепей кондиционера

В двухжильном кабеле для цепи на 120 В «горячий» ток проходит по черному проводу, а белый провод является нейтральным. Однако в цепи на 240/250 вольт нет традиционной нейтрали, так как оба провода проходят по 120-вольтовому «горячему» току. Поскольку оба провода горячие, белый провод обычно обозначается выступом из черной или красной ленты рядом с винтовым зажимом на розетке.Это сообщит обслуживающему персоналу, что соединение горячее.

Используемая розетка должна соответствовать номинальной силе тока цепи и кондиционера — розетка на 20 А имеет другую конфигурацию, чем розетка на 30 А. Провод заземления цепи должен подключаться к розетке и, если электрическая коробка металлическая, также к коробке.

Какое напряжение для дома с постоянным током?

Война токов была выиграна AC довольно решительно. В конце концов, независимо от того, выходят ли вы из настенной розетки 110 В или 230 В, 50 Гц или 60 Гц, весь мир согласен с тем, что частота колебаний должна быть строго больше нуля.Технически AC выиграла из-за трех взаимосвязанных фактов. Было выгоднее иметь несколько больших электростанций, чем сотни тысяч крошечных. Это означало, что мощность должна была передаваться на относительно большие расстояния, что требовало более высоких напряжений. В то время трансформатор переменного тока был единственным способом повышения и понижения напряжения.

Нет, не тот AC / DC

Но это было тогда. Прямо сейчас мы находимся на пороге революции в производстве электроэнергии, по крайней мере, если верить поклонникам солнечной энергии.А это означает две вещи: местная энергия, которая изначально вырабатывалась как постоянный ток. И это полностью сводит на нет два из трех факторов в пользу AC. (А эффективные преобразователи постоянного тока убивают трансформатор.) Нет, мы не думаем, что переключение произойдет в одночасье, но мы не удивимся, если станет все более распространенным наличие двух домашних электрических систем — одной. удаленный высоковольтный переменный ток, обеспечиваемый коммунальными предприятиями, и один низковольтный постоянный ток местной генерации.

Почему? Потому что в наши дни в большинстве устройств используется низковольтный постоянный ток, за заметным исключением некоторых крупных устройств.Аккумуляторы хранят постоянный ток. Если все больше и больше домов имеют возможность генерировать локальный постоянный ток, теряет смысл преобразовывать локальный постоянный ток в переменный, просто для того, чтобы подключить стенную бородавку и снова преобразовать ее обратно в постоянный ток. Из Hackaday [Дженни Лист] во многом обошли эту схему и сразу перешли к изюминке в своей статье «Где моя низковольтная розетка постоянного тока?» и предложил несколько решений для физических межсоединений. Но мы хотели бы поддержать его на минутку. Когда произойдет революция низковольтного постоянного тока, какое это будет напряжение?

Резистивный нагрев

Проблема с низковольтной разводкой проста в физике. 2 * R в проводах. Уменьшение сопротивления провода за счет использования большего количества меди — одна из альтернатив, но вы получите большую отдачу, сосредоточив внимание на члене, возведенном в квадрат.

Это причина того, что, например, схемы питания через Ethernet (PoE) используют около 48 В для передачи примерно 30 Вт мощности — эти тонкие кабели Ethernet могут пропускать только определенный ток, не теряя большую часть его в виде тепла. Даже при напряжении около 50 В схемы PoE рассчитывают на потерю от трех до пяти ватт в кабельной разводке.Таким образом, какие бы кабели не использовались для низковольтных сегментов постоянного тока в электрической системе вашего дома, они будут толще, чем Cat-5.

Но медь стоит денег, поэтому всегда будет некоторое повышательное давление на напряжение, вызванное эффектами резистивного нагрева.

Безопасность

Электричество начинает становиться опасным для людей где-то около 30-50 В. Именно здесь уровни тока, которые преодолевают сопротивление человеческого тела, начинают вызывать проблемы. Но в то время как все говорят, что «безопасность прежде всего!» Также стоит отметить, что прямо сейчас в ваших стенах есть 110 или 230 В переменного тока.Очевидно, что в реальном мире это «прежде всего стиральная машина». То есть, хотя напряжение ниже 30 В постоянного тока было бы безопаснее, мы подозреваем, что безопасность будет предусмотрена в разъемах или автоматических выключателях.

Переключатели и реле

Это подводит нас к последней проблеме. Вы когда-нибудь занимались дуговой сваркой? Какое напряжение постоянного тока требуется для зажигания дуги? Что-то около 24 В является довольно распространенным значением для профессионального устройства, но люди могут сваривать с аккумуляторными батареями на 20 В или даже с автомобильными аккумуляторами на 12 В.Некоторые конструкции аппаратов для точечной сварки, которые мы видели, используют только два или три вольта, но они вырабатывают требуемый ток, очень сильно прижимая детали друг к другу, чтобы создать путь с низким сопротивлением.

Вы когда-нибудь смотрели на реле и замечали, что они рассчитаны на работу по постоянному и переменному току? Например, эти реле рассчитаны на 10 А при 250 В переменного тока и только 10 А при 30 В постоянного тока. Откуда взялся этот множитель десяти? Контакты реле могут искрить, когда два контакта сближаются, и они склонны свариваться друг с другом при более высоких напряжениях постоянного тока, что совершенно не относится к переменному току, потому что дуги переменного тока самозатухают 100 или 120 раз в секунду.

Создание механических переключателей, которые работают для вашей домашней электросистемы постоянного тока, будет проблемой, и это окажет понижательное давление на напряжение. В среднем автомобиле много реле, и кажется, что они работают большую часть времени, так что, возможно, 12 В. Но не верьте мне на слово. Вот как автомобильный инженер рассматривает систему постоянного тока в домашних условиях. Это немного устарело, но он жалуется на дополнительные проблемы с дизайном при работе с дизельным автомобилем на 24 В. Мы воспринимаем это как голосование за более низкие напряжения.

Х-фактор здесь — это прогресс в производстве MOSFET или IGBT. Твердотельные автоматические выключатели постоянного тока еще не так дешевы, как механические выключатели (переменного тока), но при таких напряжениях, которые мы рассматриваем внутри дома, они добиваются своего. Более высокая цена может также просто отражать текущий более низкий спрос. Может быть, давление нисходящего напряжения в ближайшее время испарится?

W.A.G. Время

Теперь мы подошли к концу статьи, так что давайте посмотрим, сможем ли мы разобраться во всем этом.Если солнечная энергия будет играть роль в наших будущих потребностях в энергии, неэффективно переключаться с постоянного тока на переменный и обратно. Будет более эффективно поддерживать постоянный ток от панели к батарее и конечному устройству, возможно, изменяя напряжение только один или два раза с помощью высокоэффективных преобразователей постоянного тока в постоянный ток.

Если бы существовал дополнительный стандарт постоянного тока, потери при нагревании повышали бы уровень напряжения, ограничения переключения снижали бы напряжение, а безопасность, как мы думаем, была бы бесполезной. Солнечные панели по существу легко настраиваются на высокое напряжение или большой ток, и мы думаем, что это говорит о том, что более новые установки, как правило, работают в диапазоне 24–50 В.Это многое говорит о важности тепловых потерь. Батареи также гибки, поэтому нетрудно подобрать их к источнику.

Мы были бы рады иметь розетки постоянного тока и устройства, которые к ним подключаются, все они питаются от панели среднего размера на нашей крыше и хранятся в батареях среднего размера в нашем подвале. Будет ли это идти от панели к батарее к вилке при 48 В или 12 В, будет зависеть от относительных цен на медь и массивные полевые транзисторы, но мы делаем ставку на то, что полевые транзисторы станут дешевле, а медь — дороже.Мы лично хотели бы, чтобы это относительно высокое напряжение было понижено на вилке в целях безопасности, скажем, до 12 В, но мы не будем спорить. Это станет прекрасным дополнением к нашей существующей инфраструктуре кондиционирования воздуха.

Что скажешь? Какие факторы нам не хватает? У кого-нибудь из вас уже есть сторона постоянного тока в вашем доме? Какое напряжение (а) для постоянного тока?

Устранение неполадок в розетке, не выдающей полную мощность

Розетка, не выдающая полную мощность, вызывает тревогу у домовладельцев в Атланте, штат Джорджия.Низкое напряжение не только вызывает сбои в работе подключенных к электросети предметов, но также приводит к потере энергии, износу приборов и подключенных устройств, а также к потенциальной опасности возгорания.

Чтобы повысить безопасность и улучшить работу вашей электрической системы, Estes Services объясняет, как устранить неполадки в розетках , которые не выдают полную мощность . Если действия по устранению неполадок не помогли решить проблему, пора обратиться за профессиональной помощью. Для ремонта электричества в вашем доме позвоните в Estes Services сегодня.

Что вызывает низкое напряжение в розетке?

Начнем с объяснения возможных причин проблемы. Низкое напряжение в бытовых розетках обычно возникает из-за изношенного или поврежденного прибора.

За годы использования розетки, как и другие часто используемые предметы, изнашиваются. Со временем подключение и отключение шнуров приводит к ослаблению соединений внутри вилки, что приводит к износу розетки.

Повреждение проводки розетки — еще одна потенциальная причина отсутствия полной мощности розетки.Когда проводка повреждена, существует больший потенциал сопротивления электрическому току, что не позволяет проводке подавать соответствующее напряжение в розетку. Повреждение проводки происходит в результате перегрева, оплавления и скачков напряжения.

Устранение неисправностей вашей розетки

В некоторых случаях розетка с низким напряжением может быть решена с помощью самостоятельного устранения неисправностей. Если вы заметили, что розетка не выдает соответствующее напряжение, первым делом необходимо проверить, ограничена ли проблема только одной розеткой или же затронуты и другие розетки, переключатели и приборы. Проверьте близлежащие розетки с помощью вольтметра, если он у вас есть, или просто включите лампу, чтобы определить, работает розетка или нет. Если обнаружены другие мертвые розетки или приспособления, обратите на них внимание.

Проверьте панель электрического выключателя дома. Осмотрите автоматический выключатель, который питает розетку, чтобы убедиться, что выключатели не сработали или предохранители не перегорели — сбросьте или замените, если необходимо. Если рассматриваемая розетка является GFCI (прерыватель цепи замыкания на землю), убедитесь, что прерыватель цепи GFCI не сработал.При необходимости сбросьте его и сбросьте выход GFCI с помощью кнопки «СБРОС» на самой розетке. Если прерыватель не возвращается в исходное состояние и продолжает отключаться, возможно, возникла проблема с замыканием на землю или короткое замыкание. В этом случае выключите прерыватель, пока проблема не будет обнаружена и устранена.

Перед тем, как искать неисправность в самой розетке, отключите питание на электрической панели дома. Снимите лицевую панель, чтобы получить доступ к проводке розетки и найти провода заземления, нейтрали и горячего напряжения. Убедитесь, что винты, удерживающие проводку на розетке, затянуты.Ослабленные винты могут привести к тому, что розетка не будет выдавать полную мощность.

Проверьте проводку на предмет коррозии или следов ожога. Если вы заметили повреждение проводов, их можно обнажить до состояния блеска и очистить, а затем переустановить, однако рекомендуется установить новую розетку, чтобы избежать проблем с незакрепленной проводкой.

Затем вы хотите проверить соединители проводов, идущие к розетке, на предмет ослабления крепления. Осторожно вытащите розетку, чтобы получить доступ к разъему проводов, затем осторожно потяните за каждый провод в разъеме, чтобы проверить, не ослаблены ли они.Если обнаружены незакрепленные провода, необходимо очистить все провода в разъеме, чтобы обнажить от ½ до ¾ дюйма свежего провода, прежде чем соединить их и вкрутить в новый разъем.

Замена розетки

Если описанные выше действия по устранению неполадок не помогли устранить неполадки в розетке, пора обратиться за помощью к электрику. Возникшая проблема сложнее, чем просто решить проблему с розеткой — обеспечьте свою безопасность и доверьте ремонт электрооборудования профессионалу.

Розетка, не выдающая полную мощность, может привести к замене прибора, а иногда и к дополнительной проводке. Эта проблема может возникнуть, если розетка не соответствует домашнему напряжению. Несоответствие могло произойти, если бы в прошлом дома были модернизированы электрические сети, но розетки не были модернизированы для модернизации.

Замена розетки — задача не каждого домовладельца. Если у вас нет знаний и опыта в области электромонтажных работ, лучше всего доверить эту работу профессионалу, чтобы обеспечить безопасность и соблюдение норм.

Все еще нужна помощь? Позвоните в Estes Services!

Если описанные выше действия по устранению неполадок не помогли устранить низковольтную розетку, вам потребуется помощь лицензированного электрика. Квалифицированные электрики Estes Services готовы взять на себя ответственность в случае сбоя при устранении неполадок, предоставив услуги по ремонту, необходимые для исправления работы и обеспечения безопасности, когда дело касается электрической системы вашего дома. Для ремонта электричества в вашем доме в Атланте свяжитесь с Estes сегодня, чтобы запланировать обслуживание.

Розетка и вилка 240 В

Считайте электрический ток, протекающий по электрическим проводам в вашем доме, давлением — чем сильнее и быстрее электроны проталкиваются по проводам, тем большую мощность они передают в розетку.И не каждая розетка в вашем доме может выдерживать ток высокого напряжения (240 вольт). Вот почему вам необходимо установить правильные розетки.

Вы должны уметь различать стандартную розетку на 120 вольт и розетку на 240 вольт. Розетка на 120 вольт — это та розетка, которую вы используете для подключения зарядного устройства телефона или пылесоса. Розетка на 249 В — это больший тип, в котором есть место для 3 или 4 отдельных вилок разного размера.

Использование в доме только розеток на 120 В небезопасно.Вам потребуются розетки на 120 и 240 вольт, в зависимости от ваших потребностей и устройств.

Что такое розетка на 240 вольт?

Стандартная электрическая розетка состоит из 120-вольтового провода и нейтрального провода, которые работают вместе, обеспечивая подачу энергии на одной фазе вашей электросети. Розетка на 240 В имеет два провода на 120 В и нейтральный провод для питания одного электроприбора.

Старые дома и бытовая техника имеют трехконтактные розетки на 240 вольт, но современные розетки и бытовая техника также используют заземляющий провод, что означает, что современная вилка на 240 вольт имеет четыре контакта.

Когда вам нужны розетки на 240 вольт?

Хотя некоторые из ваших бытовых приборов, такие как духовка, сушилка и стиральная машина, технически могут работать от напряжения 120 В, для эффективной работы им требуется большее напряжение. Например, духовка, подключенная проводом на 120 В, будет производить только 1/4 тепла, которое она могла бы производить, если бы была подключена к розетке на 240 В.

Планирование электричества в вашем доме абсолютно необходимо. Вам необходимо точно знать, где вы должны разместить свою технику, чтобы обеспечить ее эффективное функционирование.

Какие устройства используют розетки на 240 вольт?

Розетки на 240 В предназначены для больших электроприборов, которым для эффективной работы требуется больше электроэнергии. Следующим устройствам для работы необходима вилка на 240 В:

  • Духовка или варочная панель
  • Водонагреватель
  • Сушилка для белья
  • Центральный кондиционер
Трехконтактные и четырехконтактные розетки на 240 В

Старые трехконтактные розетки были спроектированы так, чтобы иметь два провода под напряжением и один нулевой провод.Теперь эти старые трехконтактные розетки на 240 В заменены четырехконтактными. Четвертый контакт добавляет заземляющий провод, обеспечивая дополнительную защиту от поражения электрическим током. Если вы еще не установили четырехконтактные розетки на 240 В, сделайте это, так как они решат любые проблемы с безопасностью или совместимостью.

Как определить розетки на 240 вольт?

Розетки на 240 В больше, чем розетки на 120 В, и у них закругленные вершины с тремя или четырьмя отверстиями. Верхнее отверстие старых трехконтактных вилок на 240 В выглядит как обращенная назад буква «L», а два других отверстия расположены по диагонали по бокам.Новые четырехконтактные розетки на 240 В имеют букву «L» наверху с двумя боковыми отверстиями и полукруглое отверстие внизу для заземляющего провода.

Если вы хотите купить розетку 240 В для дома и офиса, свяжитесь с D&F Liquidators для получения электропитания. Позвоните по телефону 800-458-9600 или просто оставьте свои требования здесь.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния.Он хранит обширный инвентарь электрических разъемов, фитингов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т.

Жизнь с домашней системой питания 12 В постоянного тока

Вы иногда чувствуете, что зависите от своего почтового ящика и ежемесячных счетов за коммунальные услуги, которые в нем содержатся? Вы не одиноки: расценки энергетических компаний за киловатт-час (кВт / ч) в некоторых частях страны растут более чем на 15 центов – этого достаточно, чтобы вытащить более 100 долларов из ежемесячных бюджетов многих людей – и нет ни малейшей причины для этого. Предположим, мы видели нечто большее, чем просто верхушка этого финансового айсберга. Может, пришло время покинуть корабль!

Альтернатива, персональная электрическая система, использующая возобновляемые источники энергии, может предложить страховой полис от неумолимого роста цен на электроэнергию коммунальных предприятий.Такие исследователи, как Хантер и Эмори Ловинс (см. Экскурсия по Институту Скалистых гор), убедительно утверждали, что инвестиции в сохранение и возобновляемые источники энергии являются одними из самых мудрых, которые может сделать каждый. Но есть не менее убедительные аргументы в пользу перехода к электрической независимости, в том числе личное удовлетворение, которое вы получаете от управления.

Электросеть, которую построили коммунальные предприятия и правительство, представляет собой чудо надежности, но потрясающий размер и сложность этой сети не позволяют вспомнить, насколько простым может быть электроснабжение на самом деле.Небольшая, хорошо продуманная домашняя электростанция на 12 В постоянного тока должна быть не более сложной, чем электрическая система автомобиля.

В следующих параграфах мы собираемся дать вам обзор того, что , по нашему мнению, является самым простым и наименее дорогим методом достижения электрической независимости. Мы работаем с низковольтными системами постоянного тока уже несколько лет и обнаружили, что они предлагают практическое сочетание низкой начальной стоимости, расширяемости, гибкости, простоты и надежности.Для людей с ограниченным бюджетом, которые хотят сэкономить, жизнь с низким напряжением, несомненно, является наиболее разумным способом отрезать шлангопровод от электросети.

Для наших целей под низким напряжением понимается выработка постоянного тока 12 В (В постоянного тока) и использование его на этом уровне, когда это возможно. По техническим причинам электричество низкого напряжения ограничивает размер данного устройства и общее количество энергии, которое будет доступно в течение дня. Поэтому, чтобы система оставалась простой, мы более или менее произвольно решили, что самый большой 12-вольтный прибор, который мы будем использовать, будет потреблять 150 ватт, а максимальное количество энергии, которое будет производимых в день, составляет 3000 ватт. -часы, или 3 киловатт-часа (кВтч).Как вы вскоре увидите, есть способы обойти оба этих ограничения, но низковольтное домохозяйство все равно будет потреблять гораздо меньше электроэнергии, чем обычно составляет около 900 кВт / ч в месяц.

Большая часть разницы между 900 кВт / ч в месяц и 90 может быть покрыта просто за счет отказа от электричества для питания основных отопительных приборов (например, водонагревателя, плиты или обогревателя). Солнечная энергия – хороший выбор для нагрева воды, газ или дрова можно использовать для приготовления пищи, а пассивное солнечное отопление, подкрепленное небольшим количеством дров в печи, должно держать вас в комфорте.Только эти три изменения снизят средний показатель по США как минимум на 500 кВт / ч в месяц. Но прежде чем мы углубимся в то, как использовать электричество в доме с низким напряжением, нам лучше сначала выяснить, откуда эта энергия будет поступать.

Использование природной энергии

В значительной степени выбор альтернативного источника питания будет зависеть от имеющихся у вас ресурсов. Как бы ни была привлекательна гидроэнергетика по сравнению с ветровой или солнечной, она требует наличия проточной воды, спускающейся на некоторое расстояние.Для тех из вас, кто может позволить себе роскошь выбора, наша сравнительная таблица альтернативных источников энергии суммирует относительные преимущества каждой системы и должна дать вам общее представление о том, какие природные и финансовые ресурсы требуются.

Успех вашего проекта будет зависеть от правильной оценки ваших возобновляемых ресурсов. При использовании гидроэнергетики вы должны точно измерить падение и сток, а объем воды должен быть рассчитан как минимум за час, чтобы предотвратить установку оборудования, которое потребует больше воды, чем доступно.Среднегодовая скорость ветра определит типоразмера ветряной машины, которую вам нужно купить. Если на вашем участке средняя скорость 10 миль в час, вам понадобится установка мощностью 2000 ватт, но при скорости 15 миль в час вы можете обойтись только мощностью 1000 ватт. Количество фотоэлектрических панелей, которые вам могут понадобиться, также будет сильно зависеть от района, в котором вы живете. В Нью-Мексико, например, 20 панелей будут обеспечивать 3000 ватт-часов в день, но 30 потребуются для работы в облачных областях в северной части штата Нью-Йорк.

Электрохранилище

Самым слабым звеном в любой низковольтной электрической системе почти всегда являются ее батареи.Почему? Что ж, обычно потому, что они не подходят для приложения, имеют неподходящий размер, плохо контролируются или не получают должного обслуживания. Эта информация была подробно рассмотрена в статье TJ Byers «Руководство матери по аккумуляторным батареям», но мы собираемся еще раз рассмотреть несколько ключевых моментов.

Прежде всего, вы должны выбрать правильный тип батареи для вашего метода генерации. По сути, существует три типа: свинцово-кальциевый, свинцово-сурьмянистый и чистый свинец. Свинцово-кальциевые элементы должны циклически проходить только верхние 30% от их общей емкости, что делает их пригодными только для постоянных источников энергии, таких как гидроэнергетика.Их преимущество в том, что они достаточно эффективны. Свинцово-сурьмяные батареи можно глубоко разряжать без быстрого разрушения, но они не так долговечны, как элементы из чистого свинца. К сожалению, последние дороже. Оба последних теряют некоторую мощность, просто стоя и ждут. В любом случае нельзя использовать автомобильные аккумуляторы. Сверхмощные элементы глубокого цикла являются обязательными для обеспечения надежности.

Более того, аккумуляторная батарея, которая слишком мала или слишком велика для выходной мощности генератора, значительно сократит срок ее службы.Батареи предназначены для разряда и перезарядки с определенной скоростью, и слишком быстрое использование или слишком быстрая замена приведет к их повреждению. Точно так же огромный аккумулятор, который недостаточно используется и получает только крошечный заряд, испортится.

Мониторинг и техническое обслуживание состоят из проверки удельного веса каждой ячейки один раз в неделю, ежедневного наблюдения за напряжением системы (которое является индикатором заряда), очистки клемм всякий раз, когда они подвергаются коррозии, поддержания уровня жидкости и обеспечения укрытие с температурой от 40 до 90 ° F.

Батарейный блок должен располагаться в центре, чтобы избежать длинных дорогостоящих кабелей, и должен хорошо вентилироваться, чтобы предотвратить скопление токсичных и взрывоопасных газов. Если у вас есть удаленная точка, где вам нужна энергия, например, колодец, подумайте о том, чтобы разместить в этом месте ведомую батарею (или батареи). Сила тока, требуемая от скважинного насоса, намного превышает пиковый зарядный ток, поэтому размещение аккумулятора в месте использования позволит передавать сильный ток на небольшое расстояние.Скромный зарядный ток может обеспечить долгую работу от генератора или центрального банка.

Электропроводка низкого напряжения

Как мы уже говорили, существуют определенные технические ограничения на размер приборов или генераторов в низковольтной электрической системе. Поскольку мощность зависит как от напряжения, так и от силы тока, когда одно падает, другое должно возрастать. К сожалению, от силы тока зависит пропускная способность провода. Поэтому правильная разводка и переключение особенно важны в низковольтной электрической установке.В общем, медный провод № 10 будет обслуживать любую нагрузку менее 150 Вт в обычном доме. Однако должны быть устройства, потребляющие более 150 Вт.


Чтобы дать вам пример того, что это может означать, предположим, что у вас есть устройство, которому для работы требуется 480 Вт; например, пылесос. При обычном домашнем напряжении 120, вы можете использовать удлинитель длиной 740 футов с проводом № 10, если хотите; но при 12 вольт вы будете ограничены до 7.4 фута провода от аккумулятора до пылесоса. Если вы использовали провод № 8, вы могли бы протянуть 12 футов в комнату; № 6 даст вам диапазон 18 футов; и № 2 (который тяжелый и стоит более 1 доллара за фут) позволил бы вам развернуться на 46 футов.

Очевидно, все эти ситуации в значительной степени невыносимы. Решение состоит в том, чтобы использовать большие электроприборы на переменном токе напряжением 110 вольт (В переменного тока). Один из способов получить 110 В переменного тока на удаленном объекте – использовать мотор-генератор. При нечастом использовании одна из этих горелок, работающих на ископаемом топливе, может оказаться действительно удобной при себе.Однако более сложной альтернативой является использование твердотельного инвертора мощностью около 1000 Вт. Это устройство преобразует 12 вольт в 120 для эффективной передачи и вырабатывает переменный ток – такую ​​энергию поставляют коммунальные предприятия. Инвертор позволит вам использовать приборы, которые работают от обычного бытового тока, и может быть идеальным решением для работы с большими приборами, такими как пылесосы, или для питания приборов, требующих переменного тока. Вы можете обратиться к статье TJ Byers, состоящей из двух частей, «Исследование тайн инверторов мощности: часть I и часть II», чтобы получить подробную информацию о таких устройствах.

Подобно тому, как независимые энергосистемы требуют специальной проводки, им также нужны переключатели, способные выдерживать большие постоянные токи. Существуют устройства, разработанные специально для такого рода использования, но можно обойтись стандартным щелчком (не бесшумным) переключателем, оснащенным конденсатором на 50 вольт, 47 микрофарад, включенным параллельно, для укрощения дуги. Обычные розетки способны обрабатывать нагрузки постоянного тока, но рекомендуется использовать стиль, отличный от обычных розеток на 120 В переменного тока, чтобы никто не мог подключить устройство на 120 В переменного тока к вашей системе 12 В постоянного тока.Некоторые люди предпочитают автомобильные розетки прикуривателя, а другие используют розетки, рассчитанные на 220 В переменного тока.

Вам также понадобится панель управления, которую вы можете купить или изготовить самостоятельно. Мы построили несколько таких в Eco-Village, и их действительно несложно собрать. Как минимум, контрольной панели потребуется амперметр, чтобы показать скорость, с которой вы используете электричество, вольтметр для индикации напряжения батареи и предохранители для защиты от короткого замыкания. Вместо предохранителей можно использовать автоматические выключатели, но они должны быть рассчитаны на 12 FDIC.

Если размер вашей системы не окажется настолько точным, что выработка электроэнергии точно соответствует тому, что вы используете, вам также понадобится контроллер заряда аккумулятора. Эти устройства уменьшают зарядный ток по мере того, как батареи становятся «заряженными», и по существу бывают трех типов. Контроллер Reduction снижает ток, идущий на батарею, при повышении ее напряжения, тратя избыток. Контроллер diversion шунтирует избыточный ток (тот, в котором батареи не нуждаются) на нагрузку резистивного нагрева, такую ​​как водонагреватель.Баланс системный контроллер , относительно новая разработка, позволяет ветровому или фотоэлектрическому генератору вырабатывать максимальное полезное напряжение (и, следовательно, максимальную силу тока), а затем снижает этот уровень до необходимого для батарей.

Низковольтная техника

Практически любой прибор, который вы можете себе представить, доступен для 12-вольтовой жизни. Вы быстро обнаружите, что эти предметы несколько дороже, чем их аналоги на 120 В переменного тока, но в целом они довольно хорошо сделаны.Низковольтные устройства должны прослужить десятилетия с периодической заменой щеток в их двигателях. Кроме того, постепенно становятся доступными бесщеточные двигатели 12 В постоянного тока, которые должны сделать низковольтные устройства практически необслуживаемыми.

Современные 12-вольтовые холодильники – настоящее чудо. При мощности 500 Вт они могут сделать то, на что в обычном домашнем холодильнике требуется 3000 Вт. Но, как вы обнаружите, листая каталоги, такая невероятная эффективность обходится недешево.Розничная цена холодильников / морозильников ArcticKold, Marvel и Sun Frost составляет от 1500 до 3000 долларов. Однако для дома с низким напряжением единственная коммерческая альтернатива этим установкам – найти морозильную камеру абсорбционного цикла, работающую на ископаемом топливе. Sibir, который продается Lehmann Hardware, кажется прекрасным устройством. Также есть холодильники, работающие на пропане или даже керосине.

Единственные 12-вольтовые стиральные машины, с которыми мы столкнулись, являются преобразованием стандартных машин таких компаний, как Real Goods Trading Company или Windlight Workshop.Это не так сложно, как кажется: практически любую шайбу отжима можно легко переделать, и доступны комплекты для переделки, которые помогут вам переделать многие популярные современные машины. Книга Дэвида Копперфилда « Преобразовать автоматические стиральные машины на 12 вольт, » также может оказаться полезной.

Телевидение и домашние развлекательные системы – это вообще не проблема. Качественные 12-вольтовые цветные и черно-белые телевизоры можно легко приобрести у поставщиков транспортных средств для отдыха, а автомобильные стереосистемы могут соперничать с лучшим оборудованием на 120 В переменного тока.

И да, вы даже можете перекачивать воду для бытового потребления электричеством на 12 вольт. Многие компании предлагают насосы для мелких и погружных скважин, и есть даже несколько насосов для глубоких скважин. Конечно, фактическое количество энергии, которое будет потреблять насос, будет зависеть от требуемого расхода и напора. Так что 800 ватт-часов в день – это всего лишь оценка.

Есть несколько очень хороших вариантов освещения низкого напряжения. Флуоресцентный – предпочтительный выбор, потому что он намного эффективнее, чем лампы накаливания.Наше собственное неофициальное тестирование показало, что флуоресцентная лампа Norelco мощностью 13 Вт могла выдавать столько же света, сколько обычная бытовая лампа мощностью 60 Вт. А люминесцентные блоки на 120 В переменного тока можно преобразовать в 12 В постоянного тока путем переключения балластов. Ряд компаний предлагают замену балластов низкого напряжения.

Что еще вы хотели бы иметь в своем низковольтном энергоэффективном доме? Может быть, блендер? Тостер? Фен или электрическая плойка? Все это доступно в 12-вольтовых версиях.На самом деле очень мало того, от чего вы будете вынуждены отказаться, живя независимо от электросети.

На самом деле вопрос не в том, возможна ли жизнь с низким напряжением, практична или даже приятна. Дело в том, хотите ли вы, , чтобы участвовал в производстве энергии, которую вы используете, живя на этой планете. Вы будете работать с электричеством немного усерднее, чем сейчас – проверять батареи, чистить фотоэлектрические панели, изобретать новые способы использования 12 вольт и т. Д. – но вы не будете так сильно бояться похода к почтовому ящику.

Первоначально опубликовано: ноябрь / декабрь 1984 г.

Инверторы мощности 6000 Вт от 12 вольт постоянного тока до 110 вольт переменного тока

Код товара: PI-6000

Этот большой инвертор мощностью 6000 Вт от 12 до 120 вольт переменного тока может работать до 50 ампер переменного тока. С такой мощностью можно создать резервную копию всего вашего дома. Этот силовой инвертор может управлять всеми типами электроники, полноразмерными кондиционерами и водяными насосами.PI-6000 принимает постоянный ток от 12-вольтовой аккумуляторной системы и преобразует его в стандартную мощность 120 вольт переменного тока. Инвертор питания от 12 вольт постоянного тока до 120 вольт переменного тока мощностью 6000 Вт включает в себя цифровой мониторинг, который позволяет просматривать напряжение аккумулятора постоянного тока и приложенную ваттную нагрузку. А с четырьмя неразделенными розетками переменного тока вы можете работать с полной нагрузкой от любой одной розетки.

Цены и дополнительная информация доступны на сайте POWERINVERTERS.COM

Технические характеристики

Оптимальная эффективность до 95%
Тяга без нагрузки <0,55 А (12 В)
Форма выходной волны Модифицированная синусоида
Диапазон входного напряжения 10.5-15 В постоянного тока
Отключение при перенапряжении Более 15 В постоянного тока
Отключение при понижении напряжения Менее 10,5 В постоянного тока
Сигнализация низкого напряжения Звуковой
Отключение при перегрузке Есть
Отключение по температуре Есть
Отключение при коротком замыкании Есть
Розетка переменного тока 3 розетки с 3 контактами
Гарантия 1 год
Вес преобразователя 7.8 фунтов
Размеры (Ш x В x Г) 7,5 x 3,0 x 11,5 дюймов

Характеристики

  • Непрерывная мощность 6000 Вт
  • Пиковая мощность 12000 Вт
  • обеспечивает 50 ампер
  • Входное напряжение постоянного тока: 10,5-15 В
  • Корпус из анодированного алюминия для прочности
  • Встроенный вентилятор охлаждения
  • Внутренние сменные предохранители лопаточного типа на 30 А
  • 4 3 Штырь, розетка переменного тока 120 В
  • Цифровой усилитель ~ Отображение мощности Помогает контролировать перегрузки
  • Индикатор перегрузки / Комплект проводки
  • Выключатель питания
  • Беспроводной пульт дистанционного управления со свободным диапазоном 100 футов
  • 3-футовые аккумуляторные кабели в комплекте

Принадлежности

Приложения

Этот 12-вольтный преобразователь постоянного тока в переменный мощностью 6000 Вт специально разработан для работы в экстремальных условиях.Это устройство может обеспечить мощность более 50 ампер, что дает вам возможность питать большое количество электронных устройств. От всех типов зарядных устройств, телевизоров, электроинструментов (электродрелей, пил, насосов, пылесосов), микроволновых печей, кондиционеров, водяных насосов и воздушных компрессоров.

Видео

Преобразователи мощности 400 Вт

Инвертор мощности 6000 Вт, от 12 до 110 вольт переменного тока

Преобразователи мощности 800 Вт

Инвертор мощности 6000 Вт, от 12 до 110 вольт переменного тока

Преобразователи мощности 1000 Вт

Инвертор мощности 6000 Вт, от 12 до 110 вольт переменного тока

Источники альтернативной энергии Для дома и сада Панели и комплекты солнечных батарей 100 Вт 12 В Монокристаллическая солнечная панель 21×47 “Солнечная панель Offgrid

Источники энергии для дома и сада Панели и комплекты солнечных батарей 100 Вт 12 В монокристаллическая солнечная панель 21×47 “Солнечная панель Offgrid

100 Вт 12 Вольт Монокристаллическая солнечная панель 21×47″ Солнечная панель Offgrid, солнечная панель Offgrid 100 Вт 12 Вольт Монокристаллическая солнечная панель 21×47 “, панель Offgrid 100 Вт Монокристаллическая солнечная панель 12 вольт 21×47 дюймов Солнечная. Эта солнечная панель идеально подходит для зарядки 12-вольтной батареи, или несколько панелей могут быть подключены последовательно для зарядки 24/48-вольтной батареи или для приложений, связанных с сетью, FixtureDisplays 100 Вт 12 Монокристаллическая солнечная панель Volts, доставка в тот же день, флагманский магазин модной одежды, дополнительные скидки, 100% подлинность, до 80% – гарантия 100% подлинность..





, например, коробка без надписи или пластиковый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий : MPN: : 18339 , Производитель: : Fixturedisplays : Бренд: FixtureDisplays , UPC: : 1

024306 ,。, 100 Вт, 12 В, монокристаллическая солнечная панель, 21 x 47 дюймов, автономная солнечная панель. FixtureDisplays, 100 Вт, 12 вольт, монокристаллическая солнечная панель. солнечная панель идеально подходит для зарядки 12-вольтной батареи, или несколько панелей могут быть подключены последовательно для зарядки 24/48-вольтной батареи или для приложений, связанных с сетью.. Состояние: Новое: Абсолютно новое. в закрытом виде, за исключением случаев, когда товар изготовлен вручную или не был упакован производителем в нерызничную упаковку. неиспользованный, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине.

Монокристаллическая солнечная панель, 100 Вт, 12 вольт, 21 x 47 дюймов, Offgrid

Монокристаллическая солнечная панель, 12 вольт, 21 x 47 дюймов, внешняя солнечная панель, 12 вольт, монокристаллическая солнечная панель, 21 x 47 дюймов, внешняя солнечная панель, 100 Вт, вольт, монокристаллическая солнечная панель, 21 x 47 дюймов, автономная солнечная панель, 100 Вт 12.

120В против 12В – в чем разница?

At Light It Right, нам все время звонят по поводу ремонта систем на 120 В, и мы должны сообщить этим абонентам, что мы работаем только с системами 12 В – тогда возникают вопросы, что это такое и в чем разница.

Между ними есть несколько существенных различий: для одного требуется 120 В и лицензия на электричество, а для 12 В в Техасе – нет. Кроме того, 120 В – это мощность, которая проходит через ваш дом, где 12 В снижается с 120 В с помощью трансформатора, и работать с этими 120 В намного безопаснее, особенно во дворе.

Стоимость

120 В (также известное как высокое напряжение) – это питание от сети и при использовании для наружного освещения довольно дорого. Первоначальная стоимость установки может в 2-3 раза превышать стоимость 12 В (также известного как низкое напряжение). Стоимость приспособлений и других материалов, необходимых для правильной установки высоковольтной системы, намного выше, чем у тех, которые используются для низковольтных систем. Кроме того, глядя на остаточную стоимость в счете за электроэнергию, высокое напряжение будет стоить вам на счетчике, сколько энергии требуется для работы, тогда как при низком напряжении вы можете даже не заметить изменения в счете.

Светильники

Низковольтные светильники выглядят намного привлекательнее, они, как правило, имеют более эстетичный вид. Светильники, которые часто используются для высоковольтного освещения, очень большие, громоздкие, выглядят однозначно и могут вызвать раздражение глаз. В отличие от высоковольтных осветительных приборов, низковольтные светильники могут быть установлены заподлицо в земле, скрыты в ландшафте, установлены на / вокруг костровых ям, помещены в воду и во многих других местах. Благодаря разнообразию, которое обеспечивают низковольтные светильники, возможности проектирования безграничны, а высокое напряжение имеет ограничения.

Высоковольтный прибор рядом с демонстрационным низковольтным прибором

Световой поток

До недавнего времени он имелся в наличии для осветительных приборов высокого напряжения. Что ж, когда светодиоды улучшаются (и становятся лучше), у низкого напряжения теперь есть это. Низковольтные светодиоды теперь доступны с более высокой мощностью, чем раньше, поэтому Light It Right имеет гораздо больше возможностей для работы, мы даже можем создать тот же эффект, что и пары ртути высокого напряжения.Многие старые объекты имеют высокое напряжение, которое использовалось десятилетиями и нуждается в замене, но никто не желает этого делать из-за нехватки средств. У этих домовладельцев теперь есть возможность удалить эти светильники и заменить их на низковольтные, при этом, при желании, добиться того же светового эффекта, и никто не станет мудрее, если бы свет был заменен.

Источник питания

Можно подумать, что высокое и низкое напряжение питаются одинаково, но это не так! Освещение высокого напряжения забирает все 120 В прямо от линии электропередачи в собственный источник питания либо в нижней части каждого светильника, либо в нижней части каждого дерева, в котором установлены светильники.Это самый простой способ узнать, если вы не знаете, какой у вас тип освещения. Низковольтное освещение питается от домашних линий, которые возвращаются к одному трансформатору, расположенному в собственности, который понижает напряжение 120 В от дома до 12 В. Во всей системе нет необходимости в других источниках питания, используется только одна розетка.

Источник питания высокого напряжения Источник питания низкого напряжения

Есть много причин, по которым домовладельцы и дизайнеры освещения перешли от высокого напряжения к низкому напряжению.Низкое напряжение требует меньших затрат на эксплуатацию, более низкую стоимость установки, эстетически приятное оборудование, более безопасное и бесконечное использование конструкции. Если вы можете подумать об этом, то, вероятно, это сможет сделать дизайнер освещения низкого напряжения.

Какой размер инвертора мне нужен? – Магазин инвертора

Описание проекта

Какой размер инвертора мне нужен?

Инвертор должен обеспечивать две потребности – пиковую или импульсную мощность и обычную или обычную мощность.

  • Помпаж – это максимальная мощность, которую инвертор может подавать, обычно в течение короткого времени (обычно не более секунды, если не указано в технических характеристиках инвертора). Некоторым приборам, особенно с электродвигателями, требуется гораздо больший пусковой импульс, чем при работе. Насосы, компрессоры, кондиционеры – наиболее распространенный пример, другой распространенный пример – морозильные камеры и холодильники (компрессоры). Вы хотите выбрать инвертор с постоянным номиналом, который будет выдерживать нагрузку на ваш прибор, чтобы вы не сгорели преждевременно.Не полагайтесь на скачок напряжения инвертора для запуска вашего оборудования, потому что инверторы не любят работать в своем режиме скачка напряжения, если производитель не заявляет о более длительном времени скачка напряжения, чем обычно.
  • Типичный – это то, что инвертор должен обеспечивать на постоянной основе. Это непрерывный рейтинг. Обычно это намного меньше, чем всплеск. Например, это будет то, что тянет холодильник после первых нескольких секунд, необходимых для запуска двигателя, или то, что требуется для запуска микроволновой печи, или то, что в сумме дадут все нагрузки.(см. наше примечание о мощности устройства и / или номинальных значениях на табличке с именем в конце этого раздела).

Для определения размера можно использовать следующую формулу:

Вольт * Ампер = Ватт

или

Ватт / Вольт =

ампер

1250 Вт Пример:

1250/120 В перем. Тока = 10,41 А перем. Тока (типичное число, указанное на оборудовании)

или

1250/12 В = 104,1 А постоянного тока (разряд батареи в час)

Вот пример:

Во-первых, вам нужно определить, какие элементы вам нужно запитать во время сбоя питания и на какое время.Вот краткий пример (требования к мощности различаются):

  • Фары – около 200 Вт
  • Холодильник – около 1000 Вт
  • Радио – около 50 Вт
  • Нагреватель – около 1000 Вт

Общая необходимая мощность составляет 2250 Вт. Холодильник и обогреватель имеют требования к пусковой мощности, поэтому давайте предоставим удвоенную постоянную мощность для пусковых требований. 2250 * 2 = 4500 Вт

Чтобы получить общую оценку ватт для всех элементов, которые вы планируете использовать с помощью инвертора,

щелкните здесь

Во-вторых, выберите инвертор.Для этого примера вам понадобится инвертор мощностью 4500 Вт. Требуемая непрерывная мощность на самом деле составляет 2250, но при выборе инвертора вы должны спланировать запуск, чтобы инвертор мог справиться с этим.

В-третьих, вам нужно решить, как долго вы хотите работать с мощностью 2250 Вт. Допустим, вы хотите включить эти предметы в течение 8 часов. Это может быть сложно, потому что обогреватели и холодильники работают с перебоями. Предположим, все устройства будут работать 40% от 8-часового периода, что составляет 3 часа.2 часа фактического времени работы. Нам нужно преобразовать переменный ток в ампер-часы постоянного тока, потому что так рассчитываются батареи.

Чтобы преобразовать ватты переменного тока в амперы постоянного тока в час, необходимо разделить ватты на напряжение постоянного тока (обычно 12 или 24 вольта). Давайте использовать 12 вольт, так как это самый распространенный вариант.

2250 Вт / 12 В = 187,50 А в час

187,50 – теперь ваша потребность в электроэнергии в час

Теперь вы определили, что 187,50 – это ваша потребность в энергии в час, и теперь вам нужно умножить это значение на общее время работы, которое равно 3.2 в нашем примере.

187,50 ампер постоянного тока в час 3,2 часа = 600 ампер постоянного тока

Поскольку вы используете инвертор, вы хотите рассчитать потери при преобразовании мощности, которые обычно составляют около 5%.

(600 ампер постоянного тока * 5%) + 600 ампер постоянного тока = 630 ампер постоянного тока в час (это то количество энергии, которое вам нужно за 8-часовой период работы ваших устройств 40% времени)

В-четвертых, теперь, когда вы знаете, что ваша общая потребляемая мощность составляет 630 ампер постоянного тока, мы можем выбрать источник питания. Наиболее типичные батареи глубокого разряда – 6 или 12 вольт.Я приведу вам два примера с использованием каждого напряжения.

Пример 12-вольтовой батареи: Если вы выберете 12-вольтовую батарею, рассчитанную на 100 ампер постоянного тока, вам понадобится 6 или 7 батарей, подключенных параллельно (я объясню параллельное и последовательное подключение позже).

630 ампер постоянного тока / батарея 100 постоянного тока = 6,3 батареи

Пример 6-вольтовой батареи: Если вы выберете 6-вольтовую батарею, рассчитанную на 200 ампер постоянного тока, вам понадобится 6 батарей, подключенных последовательно и параллельно. 3,15 * 2 = 6,3 батарейки Нет, не ошибся.Когда вы используете батареи на 6 вольт, вы должны соединить их последовательно, чтобы достичь напряжения 12 вольт. Затем вы подключаете каждую последовательную пару по 6 вольт параллельно, чтобы создать аккумуляторную батарею на 12 вольт.

Вы спросите, что такое “последовательное” и “параллельное”?

Когда вы подключаете батареи параллельно, вы увеличиваете ток. Когда вы подключаете батареи последовательно, вы увеличиваете напряжение. В мире батарей лучше ограничить количество параллельных строк. Так лучше для вашей энергосистемы. В этом примере я бы порекомендовал использовать батареи на 6 В из-за того, что в этом примере требуется количество батарей.

Как заряжать эти аккумуляторы? Когда у вас будет доступ к городской сети, вам понадобится зарядное устройство для зарядки аккумуляторов. Для большинства аккумуляторов глубокого разряда требуется «умное» зарядное устройство, чтобы оно не повредило аккумуляторы. В этом примере вам понадобится зарядное устройство на 40 ампер, если не больше. Чем больше зарядное устройство, тем быстрее заряжается. Убедитесь, что ваше зарядное устройство предназначено для батарей на 12 вольт, потому что система, которую мы только что определили, является системой на 12 вольт.

Вам также понадобятся кабели. В этом примере требуется кабель 4 AWT (0000) для обеспечения пусковой мощности 4500 Вт.Это огромный кабель. Вы также можете подумать о встроенном предохранителе. Для этого примера идеально подойдет 500 ампер. Чтобы определить размер предохранителя, необходимо разделить мощность переменного тока (пусковую) на напряжение постоянного тока.

4500 Вт / 12 В = 375 А

Вам понадобится предохранитель на 375 ампер или больше. Я рекомендую усилитель на 500 ампер на тот случай, если вы превысите мощность инвертора на 5000 ватт. Это всего лишь краткий пример. Есть много разных способов настроить вашу систему. Можно использовать солнечные батареи, ветер и т. Д.

Устройства постоянного тока 12 В

12 Вольт из нержавеющей стали Дорожная кружка из стали с подогревом
Дорожная кружка из нержавеющей стали, 12 вольт

Розничная торговля: 21 доллар США.95
Цена со скидкой: (Вы экономите: 46%)
Инвертор 110 В переменного тока в 12 В постоянного тока, преобразователь постоянного тока в постоянный и источники питания для путешествий
110 В до 12 В переменного тока в постоянный, преобразователь постоянного тока в постоянный и источники питания и адаптеры для путешествий

Охладители / нагреватели на 12 В
Охладители / нагреватели на 12 В

12 В постоянного тока Электрический вентилятор кабины
12 В постоянного тока Электрический вентилятор кабины
Электрический вентилятор
12 В постоянного тока для розницы 69 долларов.95
Цена продажи: (Вы экономите: 24%)
Осциллирующий вентилятор, 12 В
Осциллирующий вентилятор, 12 В

Розничная продажа: 29,99 $
Цена продажи: (Экономия: 27%)
Устройство для приготовления горячей воды для питья, 12 В
Устройство для приготовления горячей воды для питья, 12 В

Розничная торговля: $ 34,95
Цена продажи: (Вы экономите: 20%)
12-вольтная 1,5-литровая медленная плита, черная
12-вольтная 1,5-литровая медленная плита, черная

Розничная торговля: 49,95 долларов США
Продажная цена: (Вы экономите: 30%)
12-вольтные батареи или батареи типа D, 10-дюймовый портативный вентилятор
12-вольтные батареи или батареи типа D, 10-дюймовый портативный вентилятор

Розничная торговля: 51,95 доллара США
Цена продажи : (Вы экономите: 13%)
12-вольтовая портативная кастрюля и попкорн
Портативная 12-вольтовая кастрюля и попкорн для попкорна

Розничная торговля: 49 долларов США.95
Цена продажи: (Вы экономите: 20%)
Переносная кофеварка с 8 чашками, 12v, на вынос
Переносная кофеварка с 8 чашками, 12v, на вынос

Розничная торговля: 69,95 долларов США
Цена со скидкой: (Экономия: 29% )
Вспомогательные обогреватели и одеяла на 12 В, 24, 36 и 48 В к источникам питания переменного тока, адаптерам и инверторам на 12 В
Источники питания постоянного тока в переменный ток, адаптеры и инверторы на 12 В

Вихревой смеситель с ручным приводом

Вихревой манипулятор
Розничная торговля: 199 долларов.95
Цена продажи: (Вы экономите: 20%)

В чем разница в аккумуляторных системах?

Клинт Демеритт 31 марта 2021 г.

Все мы обычно используем батареи в повседневной жизни. Будь то пульт дистанционного управления, часы, автомобиль или дом на колесах, батарейки являются частью нашей жизни. В большинстве случаев нам не нужно думать о напряжении батареи. Однако при работе с системами питания постоянного тока для лодок на колесах или автономных приложений необходимо принять серьезное решение между 12В и 24В.

В этой статье мы обсудим системы на 12 В и 24 В, а также различия между батареями на 12 В и 24 В. Давай займемся этим!

В чем разница между операционными системами на 24 В или 12 В?

Какое напряжение в электрической системе автомобиля, жилого дома или лодки?

В большинстве автомобилей, внедорожников и лодок используется электрическая система на 12 В, хотя есть некоторые исключения. Итак, когда используются батареи 12 В против 24 В?

Чтобы понять больше о батареях, мы должны сначала понять, что такое вольт или напряжение.Напряжение – это величина электрического давления, необходимого для проталкивания электрического тока. Взгляните на , что такое вольт, чтобы лучше понять эту концепцию.

В большинстве автомобилей используются системы на 12 В, и вы увидите, что это отображается как 12 В

Что означает «12 В»?

12 В говорит нам, что батарея выдает 12 вольт при номинальной нагрузке. Тот же принцип действует и для батарейного блока на 24 В, поскольку он обеспечивает 24 В.

Как мы обсуждали ранее, большинство аккумуляторов автомобилей и жилых автофургонов рассчитаны на 12 В.

Аккумуляторы

12 В используются в большинстве транспортных средств, поскольку электрические компоненты, такие как стартер, система освещения и зажигания, рассчитаны на работу от напряжения 12 В.

Номинальное напряжение батареи 12 В – это номинальное напряжение, которое может быть немного выше или ниже в зависимости от состояния заряда и нагрузки.

Иногда мы используем аккумуляторные системы на 24 В в больших грузовиках и автобусах из-за более высоких требований к мощности и длинных кабельных трасс. Вы также можете увидеть, как 24 В используются на более крупных лодках и некоторых домах на колесах с продуманными солнечными системами.

Еще одно типичное применение системы 24 В – это троллинговые двигатели для рыболовных судов.

Как устроена система на 24 В?

Система 24 В – это система, в которой вы производите 24 В при номинальной нагрузке. Есть несколько способов создать систему питания на 24 В. Один из способов – купить аккумулятор на 24 В. Другой – использовать последовательно две батареи на 12 В для создания системы на 24 В. Давайте рассмотрим эти варианты более подробно.

Что такое аккумулятор на 24 В?

Один из способов создать систему на 24 В – использовать батарею на 24 В.Батареи на 24 В встречаются реже, чем их аналоги на 12 В, и их труднее найти. Аккумуляторы на 24 В также относительно дороги.

Батарея, рожденная в битве на 24 В

Однако они занимают меньше места, чем другие батареи, идущие последовательно. Так что, если пространство вызывает беспокойство, вам может подойти одна батарея на 24 В.

↳ Нажмите здесь, чтобы ознакомиться со спецификациями наших батарей Battle Born на 12 В и батарей Battle Born на 24 В.

Как подключить батареи 12 В последовательно?

Самый распространенный метод построения системы на 24 В – это последовательное включение батарей.

Последовательное включение батарей означает, что у них есть один электрический путь, равный сумме вольт системы. Итак, если у вас есть две батареи на 12 В, соединенные последовательно, то 2 x 12 В = 24 В.

Чтобы создать систему на 24 В с использованием двух батарей 12 В, вы должны подключить положительную клемму «+» первой батареи к отрицательной клемме «-» второй батареи. Остальные отрицательные и положительные соединения подключаются к компоненту, который вы хотите запитать, так же, как если бы вы использовали одну батарею.Вы можете сделать то же самое, используя четыре 6-вольтовых батареи.

Последовательное соединение двух 12-вольтных батарей дает 24 вольта на обоих.

Чтобы облегчить понимание, давайте посмотрим на то, с чем мы все знакомы, – на фонарик. Многие фонарики используют батареи, которые работают последовательно. Предположим, у вас есть большой фонарик, в котором используются четыре батарейки размера «C».

Батарейки при установке находятся в один ряд с минусом, касающимся плюса. Это последовательная схема.Каждая из батарей типа «C» рассчитана на 1,5 В. Ранее мы узнали, что когда батареи работают последовательно, выходное напряжение складывается из суммы. В этом случае фонарь работает от 6 вольт.

Почти все батареи с напряжением выше 2 В состоят из нескольких последовательно соединенных ячеек. Даже у 9-вольтовых батарей, используемых в ваших детекторах дыма, есть несколько ячеек, которые вы можете увидеть, если откроете одну.

Сравнение 12 В и 24 В – преимущества каждого

При сравнении систем с напряжением 12 В и 24 В у каждого типа системы есть свои плюсы и минусы.Давайте взглянем на некоторые из преимуществ каждого из них.

Преимущества системы 12 В

Как мы уже говорили ранее в статье, системы на 12 В довольно распространены. Большинство транспортных средств используют системы 12 В, поскольку компоненты, используемые в транспортных средствах, предназначены для работы от 12 В. Генераторы вырабатывают 12 В для зарядки аккумулятора.

Когда дело доходит до жилых автофургонов, большинство бытовых приборов, таких как холодильники для автофургонов и все освещение, также работают от 12 В. Для систем на 12 В требуется только одна батарея, и они хорошо подходят для приложений с низким энергопотреблением и коротких проводов.

Системы на 12 В великолепны своей простотой и тем, что с ними работает большинство бытовых приборов. К ним также легко подключить небольшие солнечные системы.

Преимущества системы 24 В Системы

24 В выгодны тем, что можно использовать провода меньшего диаметра и снизить силу тока в два раза. Использование провода меньшего диаметра может снизить затраты на проводку и уменьшить пространство, необходимое для прокладки проводки. Это особенно важно там, где требуется длинная проволока.

Но подождите, как можно протянуть провод меньшего размера с большим напряжением?

На самом деле вы можете проложить провод в 2 раза меньше, чем эквивалентная цепь 12 В.Это связано с тем, что более высокое напряжение требует меньшего тока для получения такой же мощности. Поскольку мы используем меньший ток или ток, мы можем использовать провод меньшего размера. По этой же причине мощность передается по линиям электропередач при очень высоких напряжениях. Провода могут быть намного меньше по размеру и передавать гораздо больше энергии!

При создании более крупных портативных солнечных систем очень выгодно использовать более высокое напряжение, например 24 или 48 вольт. Это установка Geo Astro RV с тысячами ватт солнечной энергии.

Помимо проводов меньшего диаметра, системы на 24 В более эффективно работают в двигателях и инверторах.Часто один и тот же контроллер заряда солнечной батареи, работающий от 24 В против 12 В, будет обрабатывать вдвое больше солнечной энергии.

Сравнение 12 В против 24 В, минусы каждого

Поскольку у систем с напряжением 12 В и 24 В есть свои плюсы, у каждого типа системы есть и минусы. Некоторые плюсы одной системы могут превратиться в минусы другой.

Недостатки 12В Для систем

12 В при работе с большими нагрузками требуются массивные провода, потому что ток (в амперах) выше. Как мы уже узнали, системы на 24 В уменьшают ток или усилитель в два раза, тогда недостатком системы на 12 В является сила тока в два раза больше, чем у системы на 24 В при той же мощности.

При напряжении 12 В необходимы очень большие кабели для мощных устройств, таких как инверторы, в этом случае используются 2 кабеля для правильного управления током. Если бы это была 24-вольтовая система, потребовались бы только эти кабели.

Поскольку 12-вольтовые батареи потребляют вдвое большую силу тока при заданном энергопотреблении, они менее эффективны, чем 24-вольтовые батареи, из-за резистивных потерь.

Недостатки 24В

Если вы используете систему на 24 В в приложении с приборами на 12 В, вам понадобится преобразователь для понижения напряжения до 12 В.Разнообразие компонентов и устройств, работающих от 24 В, не так много, как от 12 В.

Это 24-вольтовая система, установленная в доме на колесах, и требуется дополнительное оборудование. Это преобразователь постоянного тока 24 В в 12 В. Хотя это очень хорошо работает для обеспечения стабильного напряжения, это требует дополнительных затрат и приводит к потере энергии на 4%.

Хотя вы можете заряжать аккумулятор на 12 В с помощью генератора автомобиля, вы не сможете этого сделать с системой на 24 В, если шасси – это система на 12 В.Для выполнения этой задачи необходимы дополнительные преобразователи постоянного тока в постоянный.

Когда использовать систему с напряжением 12 В и 24 В

Теперь, когда мы немного узнали о системах с напряжением 12 В и 24 В, нам нужно понять, когда следует использовать одну систему вместо другой.

При создании системы аккумуляторов постоянного (постоянного тока) очень важно понимать требования к питанию для работы необходимых вам приборов. Энергия, потребляемая устройством, измеряется в ваттах. Как только вы узнаете свою требуемую мощность, вы сможете определить, какая система требуется.

Если ваши требования ниже 3000 Вт, вы можете обойтись системой 12 В.

Многие рекомендуют системы на 24 В, когда ваши потребности в электроэнергии превышают 3000 Вт или генерируют 3000 Вт солнечной энергии или более. Когда вы дойдете до этого момента, преимущества системы 24 В перевешивают недостатки, потому что вы можете работать меньше и повышать эффективность системы.

Если ваша потребляемая мощность еще выше, выше 6000 Вт, вы можете воспользоваться еще большей системой постоянного тока и рассмотреть возможность повышения до 48 В.

Преимущества 24 В постоянного тока для солнечной энергии

Многие контроллеры заряда солнечных батарей DC MPPT имеют возможность более высокого напряжения для работы с более высокими напряжениями панели. Однако у них есть жесткое ограничение по току.

При использовании контроллера заряда на 50 А на батарее 12 В, вы можете использовать контроллер с 700 Вт солнечной энергии. Если вы используете тот же контроллер заряда в аккумуляторной системе 24 В, он может подключаться к солнечным панелям мощностью 1400 Вт. Это означает, что требуется половина контроллеров заряда солнечной энергии.Они также будут более эффективно работать при напряжении 24 вольт.

Это контроллеры заряда, которые питают систему мощностью 4000 Вт при 24 В. Для системы на 12 В потребуется вдвое больше.

12 В против 24 В, что мне подходит?

Это не всегда однозначное решение. При определении наилучшего выбора необходимо учитывать множество переменных.

Теперь, когда мы лучше понимаем эти системы, они не так устрашающи, как мы изначально думали.Независимо от того, используете ли вы систему 12 В или 24 В, теперь вы понимаете различия. Вы можете оценить свои потребности и принять обоснованное решение.

Добавить комментарий

Ваш адрес email не будет опубликован.
