Место заправки / смазки | Объем заправки, литров | Наименование материала/жидкости | |
1,6 л (105 и 125 л.с.) | 2,0 л (150 л.с.) | ||
Топливный бак | 55 | 55 | Неэтилированный бензин с октановым числом не ниже 95 |
Система смазки двигателя: с фильтром без фильтра | 4,1 3,75 | 4,3 3,9 | Масло SAE 5W-20 и SAE 5W-30 отвечающее требованиям Ford WSS-M2C-913-B, WSS-M2C-913-C, WSS-M2C-925-C или масло SAE 5W-30, отвечающее требованиям ACEA A5/B5 |
Система охлаждения | 5,8 | 6,3 | Motorcraft SuperPlus или антифриз, отвечающий требованиям Ford WSS-M97B44-D |
Омыватель ветрового стекла: с омывателем фар | 4,5 3 | 4,5 3 | Летом – концентрат специальной жидкости для бачка омывателя, разведенный чистой водой, зимой незамерзающая жидкость |
Коробка передач | 2,4 | 2,4 | SAE 85W90, API, GL-4 |
Гидропривод тормозной системы/ гидропривод выключения сцепления | До метки «MAX» 1,2-1,5 литра | До метки «MAX» 1,2-1,5 литра | Тормозная жидкость Ford, Motorcraft Super DOT4 или тормозная жидкость отвечающая требованиям Ford WSS-M6C57-A2 |
Гидравлический усилитель руля | Без промывки — 1 литр с промывкой 1,5 л. | Без промывки — 1 литр с промывкой 1,5 л. | Красного цвета — Ford WSA/M2C938/A. артикул 1776431 Зеленого цвета — М2С204/А2 USA. артикул 1781003 |
Шарниры равных угловых скоростей приводов передних колес | — | — | ШРУС-4, ШРУС-4М, импортные смазки на литиевой основе с 5% молибдена |
polomkiauto.ru
Описание и принцип действия охлаждения двигателя Ford Focus 1
Автомобили с двигателем 1.6L Zetec-SE/1.4L

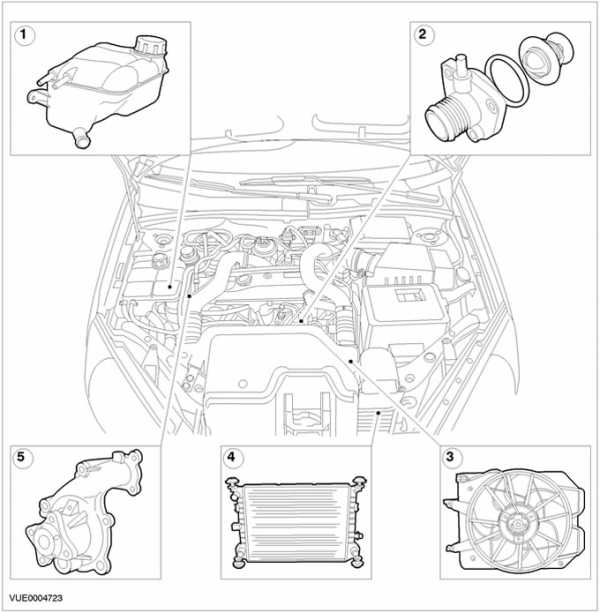

Поз. | № Запасной Части | Наименование |
1 | – | Расширительный бачок системы охлаждения |
2 | – | Термостат |
3 | – | Электродвигатель вентилятора охлаждения и кожух |
4 | – | Радиатор |
5 | – | Водяной насос |
Автомобили с двигателем 1.6L Duratec
Поз. | № Запасной Части | Наименование |
1 | – | Водяной насос |
2 | – | Корпус термостата |
3 | – | Термостат |
4 | – | Крышка термостата |
5 | – | Кожух вентилятора охлаждения |
6 | – | Радиатор |
7 | – | Расширительный бачок системы охлаждения |
Автомобили с двигателем 1.8L/2.0L/1.6L Zetec-E
Поз. | № Запасной Части | Наименование |
1 | – | Водяной насос |
2 | – | Термостат |
3 | – | Радиатор |
4 | – | Электродвигатель вентилятора охлаждения и кожух |
5 | – | Расширительный бачок системы охлаждения |
Автомобили с двигателем 1.8L Diesel
Поз. | № Запасной Части | Наименование |
1 | – | Расширительный бачок си-стемы охлаждения |
2 | – | Термостат |
3 | – | Электродвигатель и кожух |
4 | – | Радиатор |
5 | – | Водяной насос |
Термостат с парафиновым наполнителем обеспечивает быстрый прогрев двигателя. Это достигается за счет ограничения расхода охлаждающей жидкости при низкой рабочей температуре. Термостат также способствует поддержанию рабочей температуры двигателя в заранее определенных границах.
ПРЕДУПРЕЖДЕНИЕ: При выполнении работ в непосредственной близости от вентилятора охлаждения двигателя отсоедините провода от аккумулятора. Вентилятор управляется системой управления двигателем, и увеличение температуры охлаждающей жидкости может привести к включению вентилятора даже при выключенном зажигании. Несоблюдение этого указания может привести к травматическим последствиям.
Охлаждающая жидкость двигателя
ПРЕДУПРЕЖДЕНИЕ: Охлаждающая жидкость двигателя содержит моноэтиленгликоль и другие присадки, которые ядовиты при их попадании внутрь организма человека и могут всосаться в кожу после продолжительного контакта с ней.
Концентрацию охлаждающей жидкости двигателя следует проверять гидрометром (ареометром) через горловину расширительного бачка. Приемлемый диапазон эксплуатационной плотности (sg) правильно сбалансированных жидкостей – между 1.06 и 1.07 кг/л, что соответствует концентрации охлаждающей жидкости двигателя в диапазоне между 40% и 55%. Если концентрация падает ниже 40 %, отсутствует достаточная защита от воздействия низкой температуры и коррозиеустойчивость оказывается недостаточной. В таких случаях следует довести концентрацию до нормы.
Используемая охлаждающая жидкость может быть или типа Motocraft Super Plus 4 сине-зеленого цвета или типа Motocraft Super Plus 2000 оранжевого цвета. Motocraft Super Plus 4 – это охлаждающая жидкость, изготовленная по технологии несиликатированной органической кислоты (OAT), и ее не следует смешивать с другими типами охлаждающей жидкости. При доливании охлаждающей жидкости используйте только такую охлаждающую жидкость, которая удовлетворяет правильной спецификации и совместима с имеющейся охлаждающей жидкостью. За дополнительной информацией обратитесь к главе Спецификации имеющейся в этом разделе.
Замена охлаждающей жидкости
ПРЕДУПРЕЖДЕНИЕ: При сбрасывании давления в системе охлаждения закройте крышку расширительного бачка куском толстой ткани, чтобы предотвратить опасность ошпаривания охлаждающей жидкостью. Несоблюдение этого указания может привести к травматическим последствиям.
ПРЕДОСТЕРЕЖЕНИЕ: При сливе охлаждающей жидкости или замене каких-либо элементов системы охлаждения недопустимо попадание охлаждающей жидкости на ремень газораспределительного механизма или на ремень привода аксессуаров. При необходимости ремень следует снять. Загрязнение ремня может привести к его повреждению.
Эту охлаждающую жидкость следует менять по истечении 10 лет или 150 000 миль пробега, в зависимости того, что наступит раньше. Заправляйте систему охлаждения только такой охлаждающей жидкостью, которая удовлетворяет правильной спецификации и совместима с имеющейся охлаждающей жидкостью. За дополнительной информацией обратитесь к главе Спецификации имеющейся в этом разделе.
Надежное охлаждение
В модуль управления силовым агрегатом (PCM) двигателя заложена стратегия, которая будет управлять двигателем, если последний начнет перегреваться.
Если двигатель начинает перегреваться, активизируется 1-я стадия стратегии. Датчик температуры головки цилиндров (СНТ) посылает сигнал в модуль РСМ, который дает команду на перемещение стрелки указателя температуры в красную зону.
Если двигатель не выключается, а температура продолжает расти, загорается контрольная лампа «Power Train Check» («Проверка силового агрегата»). Это указывает водителю на то, что двигатель приближается к критическим пределам и должен остановиться. В этот момент PCM генерирует DTC p1285, который можно извлечь, используя WDS.
Если водитель игнорирует включение контрольной лампы и показания указателя температуры, активизируется 2-я стадия стратегии. Модуль РСМ начинает управлять двигателем при выключенных двух цилиндрах и ограничении частоты оборотов двигателя до значения, не превышающего 3000 об/мин. Одновременно загорается контрольная лампа неисправности (MIL). Это указывает на то, что может возникнуть значительное неустранимое повреждение двигателя, и это будет влиять на уровень токсичности выхлопа. В этот момент PCM генерирует DTC p1299, который можно извлечь, используя WDS.
ПРИМЕЧАНИЕ: Если водитель использует большой ход дроссельной заслонки (например, при маневре обгона), когда модуль РСМ активизирует выключение двигателя (2-я стадия), выключение будет задерживаться на 10 секунд.
ПРИМЕЧАНИЕ: После того, как активизирован режим работы с 2-мя цилиндрами, двигатель не будет возвращаться к работе на 4 цилиндрах даже в том случае, если температура должна упасть, до тех пор, пока зажигание не будет выключено и затем снова включено.
ПРИМЕЧАНИЕ: MIL можно погасить только при использовании WDS после устранения неисправности и удаления DTC.
Если температура двигателя продолжает расти, вступает в действие 3-я стадия стратегии. Это приводит к полному выключению двигателя, прежде чем возникнет его серьезное повреждение или заедание. Лампа проверки силового агрегата начинает мигать, указывая водителю на то, что через 30 секунд двигатель будет выключен. Это дает водителю время на выбор подходящего места для парковки.
fordmanual.ru
Компоненты системы
Охлаждающая жидкость
| Система смазки двигателя Лампа давления масла Моторное масло Проверка и замена масла Система охлаждения двигателя Система питания Управление силовым агрегатом и ОГ Зажигание Выхлопная система |
focusello.ru
Особенности системы охлаждения Ford Focus
Система охлаждения двигателя жидкостная, закрытого типа, с принудительной циркуляцией жидкости.
Устройство системы охлаждения показано на рис. 1.
Система состоит из рубашки охлаждения, радиатора 11 с электровентилятором 9, расширительного бачка 5, водяного насоса 4, термостата 3, отводящего патрубка 6 водяной рубашки, запорного клапана 8 и шлангов.
Циркуляцию жидкости в системе создает водяной насос 4.
Из насоса жидкость подается в рубашку охлаждения двигателя, омывает цилиндры камеры сгорания и затем поступает к термостату 3.
В зависимости от положения клапана термостата жидкость поступает или в водяной насос (при низкой температуре), или в радиатор 11 (при высокой температуре).
Радиатор 11 с горизонтальным потоком жидкости, с трубчато-ленточной алюминиевой сердцевиной и пластмассовыми бачками.
В нижней части левого бачка радиатора находится сливная пробка.
В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя, патрубок парового шланга 10, соединяющего радиатор с расширительным бачком.
Расширительный бачок 5 служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Он изготовлен из полупрозрачной пластмассы. В пластмассовой пробке бачка, закрывающей его горловину, установлены впускной и выпускной клапаны.
Исправность клапанов пробки расширительного бачка очень важна для нормальной работы системы охлаждения. Однако при возникновении проблем (например, закипание охлаждающей жидкости) автолюбители обращают внимание только на работу термостата и забывают проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии — к аварийному повышению давлению в системе, что может вызвать повреждение радиатора и шлангов.
Водяной насос 4 центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения. Он расположен на передней поверхности блока цилиндров и приводится во вращение поликлиновым ремнем, общим с генератором и насосом гидроусилителя рулевого управления, от шкива коленчатого вала. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, поэтому при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.
Термостат 3, представляющий собой электромагнитный клапан, поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя.
Термостатом управляет электронный блок системы управления двигателем, получающий информацию от датчика температуры охлаждающей жидкости, установленного на выпускном патрубке 6 водяной рубашки.
Термостат установлен в корпусе, закрепленном на головке блока цилиндров. При температуре охлаждающей жидкости до 60°С термостат полностью закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя.
При температуре около 80°С термостат начинает открываться, а при 98°С открывается полностью, обеспечивая циркуляцию жидкости через радиатор.
Электровентилятор 9 системы охлаждения (с пластмассовой восьмилопастной крыльчаткой) служит для дополнительного обдува радиатора, включается и выключается по сигналу электронного блока управления двигателем.
Причем в зависимости от напряженности теплового режима и алгоритма работы кондиционера электровентилятор может вращаться с малой и большой скоростью.
Изменение скоростного режима вентилятора обеспечивается блоком управления двигателем подключением дополнительного сопротивления.
Электровентилятор в сборе с кожухом закреплен на радиаторе системы охлаждения. Отводящий патрубок 6 водяной рубашки служит для распределения потоков охлаждающей жидкости в зависимости от режимов работы системы охлаждения.
В корпус патрубка ввернут датчик температуры охлаждающей жидкости, по информации которого электронный блок системы управления двигателем управляет тепловым режимом двигателя.
Запорный клапан 8 предназначен для прекращения отвода охлаждающей жидкости в расширительный бачок при пуске холодного двигателя.
Запорный клапан в закрытом состоянии уменьшает циркуляцию охлаждающей жидкости в системе непрогретого двигателя, что позволяет экономить топливо при прогреве двигателя и уменьшает время прогрева.
При температуре охлаждающей жидкости 80°С запорный клапан открывается полностью и жидкость начинает циркулировать через расширительный бачок. В систему охлаждения с помощью шлангов включен и радиатор отопителя салона.
Систему заполняют жидкостью (антифризом), не замерзающей при температуре окружающей среды до –40 °С.
Тип охлаждающей жидкости, залитой в систему охлаждения, – Motorcraft Super Plus 4 (зеленого цвета) или Motorcraft Super Plus 2000 (оранжевого цвета).
Жидкость Motorcraft Super Plus 4 изготовлена на основе несиликатированной органической кислоты (ОАТ), и ее не следует смешивать с другими типами охлаждающей жидкости.
Жидкость Motorcraft Super Plus 2000 изготовлена на основе моноэтиленгликоля, как и большинство современных охлаждающих жидкостей.
Не рекомендуется заполнять систему охлаждения водой, так как в состав антифриза входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи.
В электронный блок управления двигателем заложена программа защиты двигателя от перегрева. В самом начале перегрева по информации от датчика температуры охлаждающей жидкости блок управления двигателем подает команду на перемещение стрелки указателя температуры охлаждающей жидкости в красную зону.
Если водитель не останавливает двигатель и его температура продолжает повышаться, блок управления двигателем включает контрольную лампу 1 (см. рис. 4), это указывает водителю на то, что двигатель приближается к критическому пределу и должен быть остановлен.
Если водитель игнорирует показания указателя температуры охлаждающей жидкости и включение лампы, электронный блок управления двигателем отключает подачу топлива в два цилиндра двигателя и ограничивает частоту вращения коленчатого вала 3000 мин-1.
Одновременно загорается сигнальная лампа 2 (см. рис. 4) неисправности двигателя, что указывает на возможность значительного повреждения двигателя и резкого увеличения токсичности отработавших газов.
На этом режиме в отключенные цилиндры всасывается воздух, что позволяет снизить температуру двигателя. Причем отключаемые цилиндры чередуются между собой для более равномерного охлаждения.
Если двигатель перешел на режим работы только двух цилиндров, его можно вернуть на режим работы четырех цилиндров, только выключив и снова включив зажигание. Если температура двигателя и после всех принятых мер продолжает повышаться, блок управления выключает двигатель. Если в это время педаль управления дроссельной заслонкой нажатием ноги переместилась на большой угол (например, водитель выполняет обгон), то двигатель будет остановлен только через 10 с после отпускания педали
avtomechanic.ru
Замена антифриза Ford Focus 1998-2005
Ford предписывает полную замену охлаждающей жидкости (антифриза) после десяти лет или после 240 000 км пробега. Это правило действительно только в отношении фирменной жидкости WSS-M97B44-D (Motorcraft Super Plus 2000).
Замену антифриза проводите следующим образом:
- сбросьте давление в системе охлаждения, открыв крышку расширительного бачка. Лучше это делайте на холодном двигателе, чтобы не ошпариться;
- поставьте под радиатор приемную емкость и снимите нижний шланг радиатора или отверните сливную пробку на нижнем бачке радиатора;
- для того чтобы охлаждающая жидкость быстрее вытекала, снимите крышку с расширительного бачка. Слейте жидкость и накройте приемную емкость;
- установите нижний шланг (предпочтительней использовать новый хомут). Затяните сливную пробку;

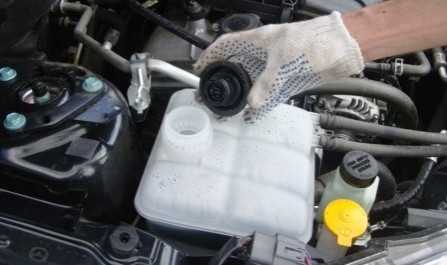

- заполните расширительный бачок рекомендуемой Ford охлаждающей жидкостью;
- пустите двигатель и дайте ему поработать на средних оборотах до открытия термостата. Проверьте уровень охлаждающей жидкости в бачке и при необходимости добавьте. Уровень жидкости в бачке при рабочей температуре двигателя должен оставаться постоянным;
- закройте бачок крышкой и сделайте пробную поездку, находящийся при этом воздух в системе охлаждения должен выйти;
- после пробной поездки откройте пробку расширительного бачка и дайте поработать двигателю на средних оборотах до включения вентилятора;
- если требуется, долейте охлаждающую жидкость до верхней отметки;
- закройте крышку расширительного бачка.

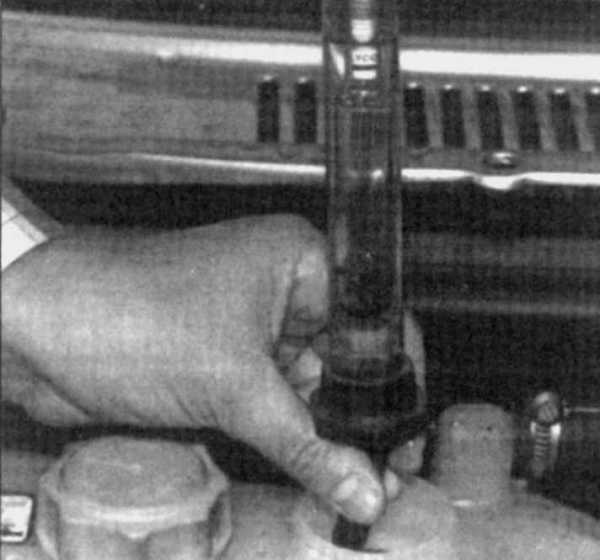

Рис. 172. Проверка концентрации смеси охлаждающей жидкости с использованием ареометра |
Охлаждающая жидкость, состоящая из смеси антифриза и воды в соотношении 50% каждого компонента, обеспечивает нормальную эксплуатацию автомобиля до температуры воздуха –30° С. Если в период эксплуатации вы доливали в бачок воду, то данной концентрации будет уже недостаточно, чтобы эксплуатировать автомобиль при более низких температурах. Проверьте концентрацию смеси с помощью ареометра. По опыту, добавление примерно 3/4 литра концентрата антифриза повышают морозоустойчивость на 10° С (рис. 172).
Предупреждение! Не смешивайте оригинальную охлаждающую жидкость, предлагаемую Ford, с другими продуктами, поскольку они могут оказаться не совместимы по различным свойствам, что может привести к коррозии металла и в дальнейшем к капитальному ремонту. Лучше полностью замените охлаждающую жидкость. |
Объем и концентрация заливаемой охлаждающей жидкости в двигателе Ford
Двигатели | Объем воды, л | Объем концентрата антифриза, л | Общий объем охлаждающей жидкости, л |
1,4 л Zetec-SE | 2,5 | 2,5 | 5 |
1,6 л Zetec-SE | 3,0 | 3,0 | 6 |
1,8 л Zetec-E | 3,3 | 3,3 | 6,6 |
2,0 л Zetec-E | 3,3 | 3,3 | 6,6 |
1,8 л Endura | 4,65 | 4,65 | 9,3 |
1,8 л Endura-DI | 4,65 | 4,65 | 4,65 |
Доливайте охлаждающую жидкость в следующем порядке:
- Если во время поездки из вашего двигателя вытекло много охлаждающей жидкости, ни в коем случае не добавляйте ее до требуемого уровня, заливая в бачок холодную воду. При горячем двигателе блок цилиндров в этом случае может получить трещину или повести головку блоков. Поэтому сначала дайте двигателю остыть и только поле этого доливайте воду.
- Сервисные центры применяют для проверки герметичности системы охлаждения специальные нагнетательные насосы, создающие в системе охлаждения давление до 120 кПа.
- прежде всего выравните давление в системе охлаждения, открыв крышку бачка, лучше это делать на охлажденном двигателе, чтобы не ошпариться;
- поставьте чистую приемную емкость под радиатор и снимите хомут нижнего шланга или отверните сливную пробку радиатора. Снимите шланг со штуцера;
- чтобы жидкость лучше вытекала, прежде снимите крышку с расширительного бачка. Слейте примерно 1—2 л охлаждающей жидкости, прикройте приемную емкость;
- установите шланг. Затяните сливную пробку;
- добавьте в бачок необходимое количество концентрата антифриза. Недостающее количество добавьте из приемной емкости, закройте крышку бачка.
mashintop.ru
Ford Focus | Замена охлаждающей жидкости
Ford предписывает полную замену охлаждающей жидкости после десяти лет или после 240 000 км пробега. Это правило действительно только в отношении фирменной жидкости WSS-M97B44-D (Motorcraft Super Plus 2000).
Замену проводите следующим образом:
– сбросьте давление в системе охлаждения, открыв крышку расширительного бачка. Лучше это делайте на холодном двигателе, чтобы не ошпариться;
– поставьте под радиатор приемную емкость и снимите нижний шланг радиатора или отверните сливную пробку на нижнем бачке радиатора;
– для того чтобы охлаждающая жидкость быстрее вытекала, снимите крышку с расширительного бачка. Слейте жидкость и накройте приемную емкость;
– установите нижний шланг (предпочтительней использовать новый хомут). Затяните сливную пробку;
– заполните расширительный бачок рекомендуемой Ford охлаждающей жидкостью;
– пустите двигатель и дайте ему поработать на средних оборотах до открытия термостата. Проверьте уровень охлаждающей жидкости в бачке и при необходимости добавьте. Уровень жидкости в бачке при рабочей температуре двигателя должен оставаться постоянным;
– закройте бачок крышкой и сделайте пробную поездку, находящийся при этом воздух в системе охлаждения должен выйти;
– после пробной поездки откройте пробку расширительного бачка и дайте поработать двигателю на средних оборотах до включения вентилятора;
– если требуется, долейте охлаждающую жидкость до верхней отметки;
– закройте крышку расширительного бачка.
Рис. 172. Проверка концентрации смеси охлаждающей жидкости с использованием ареометра |
Охлаждающая жидкость, состоящая из смеси антифриза и воды в соотношении 50% каждого компонента, обеспечивает нормальную эксплуатацию автомобиля до температуры воздуха –30° С. Если в период эксплуатации вы доливали в бачок воду, то данной концентрации будет уже недостаточно, чтобы эксплуатировать автомобиль при более низких температурах. Проверьте концентрацию смеси с помощью ареометра. По опыту, добавление примерно 3/4 литра концентрата антифриза повышают морозоустойчивость на 10° С (рис. 172).
Предупреждение Не смешивайте оригинальную охлаждающую жидкость, предлагаемую Ford, с другими продуктами, поскольку они могут оказаться не совместимы по различным свойствам, что может привести к коррозии металла и в дальнейшем к капитальному ремонту. Лучше полностью замените охлаждающую жидкость. |
Объем и концентрация заливаемой охлаждающей жидкости в двигателе Ford
Двигатели |
Объем воды, л |
Объем концентрата антифриза, л |
Общий объем охлаждающей жидкости, л |
1,4 л Zetec-SE |
2,5 |
2,5 |
5 |
1,6 л Zetec-SE |
3,0 |
3,0 |
6 |
1,8 л Zetec-E |
3,3 |
3,3 |
6,6 |
2,0 л Zetec-E |
3,3 |
3,3 |
6,6 |
1,8 л Endura |
4,65 |
4,65 |
9,3 |
1,8 л Endura-DI |
4,65 |
4,65 |
4,65 |
Доливайте охлаждающую жидкость в следующем порядке:
– прежде всего выравните давление в системе охлаждения, открыв крышку бачка, лучше это делать на охлажденном двигателе, чтобы не ошпариться;
– поставьте чистую приемную емкость под радиатор и снимите хомут нижнего шланга или отверните сливную пробку радиатора. Снимите шланг со штуцера;
– чтобы жидкость лучше вытекала, прежде снимите крышку с расширительного бачка. Слейте примерно 1—2 л охлаждающей жидкости, прикройте приемную емкость;
– установите шланг. Затяните сливную пробку;
– добавьте в бачок необходимое количество концентрата антифриза. Недостающее количество добавьте из приемной емкости, закройте крышку бачка.
Если во время поездки из вашего двигателя вытекло много охлаждающей жидкости, ни в коем случае не добавляйте ее до требуемого уровня, заливая в бачок холодную воду. При горячем двигателе блок цилиндров в этом случае может получить трещину или повести головку блоков. Поэтому сначала дайте двигателю остыть и только поле этого доливайте воду.
Сервисные центры применяют для проверки герметичности системы охлаждения специальные нагнетательные насосы, создающие в системе охлаждения давление до 120 кПа.
