Неисправность | Причины | Что делать? |
Отсутствие сигнала | Помехи от телефонов и других приборов, функционирующих на частоте 2.2-2.5 гГц приведут к потере сигнала | Не использовать, не включать и не устанавливать рядом с автомобильными системами оборудование, работающее с беспроводной сетью |
Камера показывает мутно | Картинка видеокамеры могла помутнеть в результате воздействия грязи и пыли. Загрязнения могут постоянно или частично блокировать объектив, из-за чего отображение будет мутным или отдельные элементы станут плохо просматриваться | Выполнить очистку объектива |
Камера мерцает, моргает | Мерцание при работе видеокамеры часто обусловлено тем, что при включении ночью или днем при работающем моторе автомобиля нарушен сигнал |
|
Изображение стало размытым, камера рябит, неправильно определяет разметку или расстояние | Дрожание устройства при заведенном двигателе | Чтобы убрать дефект, нужно прочнее зафиксировать камеру на магнитоле. Устройство должно подключаться и запускаться после того, как будет максимально плотно закреплено. |
Размытое изображение, отсутствие резкости | Появление небольших царапин по периметру объектива | Ремонтировать дисплей или объектив нет смысла, поскольку купить комплектующие детали для камеры довольно проблематично. Если устройство при подключении стало отображать рябь, то нужно установить на машине новую камеру и выполнить ее регулировку. |
Камера перестала включаться при активации задней скорости (хода) либо срабатывает не всегда | Устройство отключилось от датчика коробки передач или его соединение стало ненадежным | Устранять неполадку можно путем установки нового датчика или проверки подключения.![]() |
Проблемы с визуализацией:
| Неисправность камеры, программная неполадка | Чтобы устранить проблему с белым экраном в работе китайской камеры, придется перепрошить устройство. Решение программных неполадок рекомендуется доверить специалистам. |
Отражение в камере автоматически стало зеркальное, вверх ногами | Если картинка показывает зеркально, то проблема связана с неправильной установкой камеры на авто |
Ремонт и регулировка камеры заднего вида автомобиля своими руками
Если у вас в автомобиле не работает камера заднего вида, это еще не повод отчаиваться.
В большинстве случаев, проблема кроется в небольших неисправностях, которые вполне можно исправить самостоятельно. О том, что делать, если в автомобиле не работает камера заднего вида и как ее починить вы узнаете из статьи.
Содержание
[ Раскрыть]
[ Скрыть]
Характерные неисправности камеры заднего вида
Чаще всего данное устройство располагается в машине в трех местах. Это или замок багажника (ручка), или рамка плафона подсветки номера, или же ее можно установить в салоне (в автомобилях – универсалах).
Как показывает практика, меньше всего от каких-либо проблем страдают камеры, которые решили устанавливать прямо в салоне. Ведь они не подвергаются агрессивному воздействию окружающей среды. Под этим воздействием в первую очередь понимается влага, попадающая устройство.
Попадание воды внутрь устройства может привести не только к его полному отказу работать. Могут возникнуть дефекты изображения. Часто, автовладельцы жалуются, что камера не показывает изображение или же картинка выглядит мутно. Скорее всего, причиной этому является именно попадание влаги в камеру заднего вида.
Способы устранения неисправностей и демонтаж устройства
КМЗ в разобранном видеУ каждого автовладельца есть два способа осуществить ремонт камеры заднего вида. Первый из них и самый простой – отдать ее в ремонт. Вы можете обратиться в свой сервисный центр компании-производителя. Если машина еще находится на гарантийном обслуживании, то это нужно сделать обязательно. Самостоятельный ремонт лишит вас гарантии.
Основная плата и контактыНо часто дешевле и проще будет осуществить простой ремонт самостоятельно. Если перестала работать камера заднего вида или есть сбои в работе, можно попробовать провести ремонт.
Инструкция будет приводиться на примере автомобилей марки KIA.
- Если камера заднего вида не включается автоматически или вообще, чтобы ее снять, нужно демонтировать всю обшивку.
- Для этого сначала снимается небольшая панель в верхней части, под которой спрятаны болты.
Снимите их, чтобы удалить основную часть обшивки.
- Под ней вы найдете четыре гайки, которыми закреплена ручка багажника. Сама камера закреплена двумя саморезами, еще два фиксируют ее разъем.
- Вы можете столкнуться со следами коррозии. Вначале удалите его, а потом можно разобрать устройство.
- Корпус стянут четырьмя саморезами. Когда будете разбирать устройство, осторожнее — они могут окислиться.
- Если внутри камеры будет влага, то ее нужно будет просушить. Почистите щеткой, а потом покройте платы лаком, чтобы защитить их от влаги.
- В камере обычно есть две прокладки. Одна размещена на окуляре камеры, а другая находится на стыке между пластиковыми частями камеры и металлическим корпусом. Обе могли прийти в негодность после определенного времени эксплуатации. Замените их при необходимости.
- Соберите камеру обратно действовать надо в обратном порядке, предварительно обработав все стыки герметиком. Использовать лучше бутилкаучуковый.
Инструкция по регулировке прибора своими руками
Парковочные линииКогда вы установили камеру, она нормально работает, исчезло помутнение, важно ее правильно отрегулировать. Не все автовладельцы знают, как это делается. Из-за этого, они не могут сделать все своими руками и проверить работоспособность устройства.
Основная задача – это настроить парковочные линии. Этот включенный режим сильно облегчает парковку.
- Возьмите обычный деревянный брусок, длиной 2 метра. Его стороны должны быть 2-3 сантиметра.
- Положите его на расстоянии метра от центра заднего бампера. Края бруска должны выступать из-за бортов автомобиля на примерно одинаковое расстояние.
- Затем, садитесь в автомобиль и зайдите в сервисное меню. Может потребоваться совершить дополнительные действия, например, несколько раз включить и выключить габаритные огни.
- После этого, вам нужно будет попасть в настройки камеры и выбрать марку автомобиля.
- Когда активируется камера заднего вида, вам нужно будет повернуть руль вначале вправо до упора, а потом влево – это делается для ее регулировки. Затем нажмите «далее». На экране появится прямоугольный контур.
- Используя клавиши вверх, вправо, вниз и влево нужно будет поместить его так, чтобы брусок оказался точно в центре.
Затем нажмите на подтверждение.
Это собственно говоря и есть все действия, которые вам нужно выполнить для настройки устройствами. Теперь, когда вы будете его включать, начнут появляться желтые линии, облегчающие парковку. Помните, что любая последующая разборка может потребовать последующей перенастройки устройства.
Цена вопроса
Видео «Ремонт и замена камеры заднего вида»
В этом видео показаны разборка и починка устройство на примере штатной камеры Kia Sorento (автор — PCAVTO).
Загрузка …
Камера заднего вида показывает черный экран – Защита имущества
Если у вас в автомобиле не работает камера заднего вида, это еще не повод отчаиваться.
В большинстве случаев, проблема кроется в небольших неисправностях, которые вполне можно исправить самостоятельно. О том, что делать, если в автомобиле не работает камера заднего вида и как ее починить вы узнаете из статьи.
Характерные неисправности камеры заднего вида
Чаще всего данное устройство располагается в машине в трех местах. Это или замок багажника (ручка), или рамка плафона подсветки номера, или же ее можно установить в салоне (в автомобилях – универсалах).
Как показывает практика, меньше всего от каких-либо проблем страдают камеры, которые решили устанавливать прямо в салоне. Ведь они не подвергаются агрессивному воздействию окружающей среды. Под этим воздействием в первую очередь понимается влага, попадающая устройство.
Попадание воды внутрь устройства может привести не только к его полному отказу работать. Могут возникнуть дефекты изображения. Часто, автовладельцы жалуются, что камера не показывает изображение или же картинка выглядит мутно. Скорее всего, причиной этому является именно попадание влаги в камеру заднего вида.
Способы устранения неисправностей и демонтаж устройства
У каждого автовладельца есть два способа осуществить ремонт камеры заднего вида. Первый из них и самый простой – отдать ее в ремонт. Вы можете обратиться в свой сервисный центр компании-производителя. Если машина еще находится на гарантийном обслуживании, то это нужно сделать обязательно. Самостоятельный ремонт лишит вас гарантии.
Основная плата и контакты
Но часто дешевле и проще будет осуществить простой ремонт самостоятельно. Если перестала работать камера заднего вида или есть сбои в работе, можно попробовать провести ремонт.
Инструкция будет приводиться на примере автомобилей марки KIA.
- Если камера заднего вида не включается автоматически или вообще, чтобы ее снять, нужно демонтировать всю обшивку.
- Для этого сначала снимается небольшая панель в верхней части, под которой спрятаны болты.
Снимите их, чтобы удалить основную часть обшивки.
- Под ней вы найдете четыре гайки, которыми закреплена ручка багажника. Сама камера закреплена двумя саморезами, еще два фиксируют ее разъем.
- Вы можете столкнуться со следами коррозии. Вначале удалите его, а потом можно разобрать устройство.
- Корпус стянут четырьмя саморезами. Когда будете разбирать устройство, осторожнее — они могут окислиться.
- Если внутри камеры будет влага, то ее нужно будет просушить. Почистите щеткой, а потом покройте платы лаком, чтобы защитить их от влаги.
- В камере обычно есть две прокладки. Одна размещена на окуляре камеры, а другая находится на стыке между пластиковыми частями камеры и металлическим корпусом. Обе могли прийти в негодность после определенного времени эксплуатации. Замените их при необходимости.
- Соберите камеру обратно действовать надо в обратном порядке, предварительно обработав все стыки герметиком. Использовать лучше бутилкаучуковый.
Инструкция по регулировке прибора своими руками
Когда вы установили камеру, она нормально работает, исчезло помутнение, важно ее правильно отрегулировать. Не все автовладельцы знают, как это делается. Из-за этого, они не могут сделать все своими руками и проверить работоспособность устройства.
Основная задача – это настроить парковочные линии. Этот включенный режим сильно облегчает парковку.
- Возьмите обычный деревянный брусок, длиной 2 метра. Его стороны должны быть 2-3 сантиметра.
- Положите его на расстоянии метра от центра заднего бампера. Края бруска должны выступать из-за бортов автомобиля на примерно одинаковое расстояние.
- Затем, садитесь в автомобиль и зайдите в сервисное меню. Может потребоваться совершить дополнительные действия, например, несколько раз включить и выключить габаритные огни.
- После этого, вам нужно будет попасть в настройки камеры и выбрать марку автомобиля.
- Когда активируется камера заднего вида, вам нужно будет повернуть руль вначале вправо до упора, а потом влево – это делается для ее регулировки. Затем нажмите «далее». На экране появится прямоугольный контур.
- Используя клавиши вверх, вправо, вниз и влево нужно будет поместить его так, чтобы брусок оказался точно в центре. Затем нажмите на подтверждение.
Это собственно говоря и есть все действия, которые вам нужно выполнить для настройки устройствами. Теперь, когда вы будете его включать, начнут появляться желтые линии, облегчающие парковку. Помните, что любая последующая разборка может потребовать последующей перенастройки устройства.
Цена вопроса
Видео «Ремонт и замена камеры заднего вида»
В этом видео показаны разборка и починка устройство на примере штатной камеры Kia Sorento (автор — PCAVTO).
Если не работает камера заднего вида, в первую очередь необходимо провести визуальную диагностику устройства, после чего убедиться в наличии питания и целостности проводов. В случае обнаружения поломки, связанной с плохим контактом или неправильным монтажом, проблему можно решить самостоятельно, переустановив гаджет или заменив электрику.
Если это не помогло, камеру придется демонтировать, чтобы произвести ремонт или замену поврежденных элементов, например, сгоревшей платы или вздувшихся конденсаторов.
Таблица: почему камера заднего вида перестала работать
Как исправить: снятие камеры и ее ремонт своими руками
Видео: как исправить заводской брак в работе камеры заднего вида
Инструкция по настройке камеры заднего вида
Видео: наглядное руководство по ремонту устройства
Комментарии и Отзывы
Таблица: почему камера заднего вида перестала работать
Неисправность | Причины | Что делать? |
Отсутствие сигнала | Помехи от телефонов и других приборов, функционирующих на частоте 2.2-2.5 гГц приведут к потере сигнала | Не использовать, не включать и не устанавливать рядом с автомобильными системами оборудование, работающее с беспроводной сетью |
Картинка видеокамеры могла помутнеть в результате воздействия грязи и пыли.![]() | Выполнить очистку объектива | |
Камера мерцает, моргает | Мерцание при работе видеокамеры часто обусловлено тем, что при включении ночью или днем при работающем моторе автомобиля нарушен сигнал |
|
Изображение стало размытым, камера рябит, неправильно определяет разметку или расстояние | Дрожание устройства при заведенном двигателе | Чтобы убрать дефект, нужно прочнее зафиксировать камеру на магнитоле. Устройство должно подключаться и запускаться после того, как будет максимально плотно закреплено. |
Размытое изображение, отсутствие резкости | Появление небольших царапин по периметру объектива | Ремонтировать дисплей или объектив нет смысла, поскольку купить комплектующие детали для камеры довольно проблематично.![]() |
Камера перестала включаться при активации задней скорости (хода) либо срабатывает не всегда | Устройство отключилось от датчика коробки передач или его соединение стало ненадежным | Устранять неполадку можно путем установки нового датчика или проверки подключения. Часто приходится заново подсоединять регуляторы и восстанавливая контакт. |
Неисправность камеры, программная неполадка | Чтобы устранить проблему с белым экраном в работе китайской камеры, придется перепрошить устройство. Решение программных неполадок рекомендуется доверить специалистам. | |
Отражение в камере автоматически стало зеркальное, вверх ногами | Если картинка показывает зеркально, то проблема связана с неправильной установкой камеры на авто | Чтобы перевернуть картинку наоборот, придется заново настроить устройство либо переустановить камеру |
Как исправить: снятие камеры и ее ремонт своими руками
Если камера заднего вида постоянно или периодически не работает, ремонт осуществляется так:
- Прежде чем начинать ремонт, необходимо проверить подачу напряжения на устройство.
После того, как пользователь подключил кабель, берется мультиметр и проверяется питание провода. Красный штекер тестера вставляется в сам кабель, а черный соединяется с его металлической частью, чтобы обеспечить «массу». Если подключение показало 12 вольт напряжения, то питание на устройство поступает, соответственно, производится дальнейший демонтаж камеры.
- Производится отсоединение кабеля питания от камеры.
- Отверткой или гаечным ключом выполняется снятие обшивки (все зависит от конструктивных особенностей авто). Сначала снимается обшивка задней двери багажника, затем выкручиваются гайки, фиксирующие устройство. Обычно камера крепится с применением двух саморезов, которые откручиваются отверткой.
- Камера протирается чистой и сухой тряпкой. Следы ржавчины, имеющиеся на поверхности устройства, надо убрать, окисления из разъема питания также удаляются.
- Затем откручиваются саморезы, которые фиксируют составные части корпуса. Эти элементы подвержены окислению, поэтому при их выкручивании надо быть аккуратным.
- Если на корпус попала влага, его просушивают.
- В случае износа или повреждения производится замена уплотнителей. В устройствах используется две уплотнительные резинки (прокладки). Одна из них располагается на объективе гаджета, вторая — в месте стыка между пластмассовыми элементами и корпусом.
- Визуально осматриваются внутренние элементы устройства. Если на рабочей плате видны вздувшиеся конденсаторы или другие поврежденные элементы, они подлежат замене методом перепайки. Перед проведением ремонта следует выполнить очистку и удалить все следы мусора и пыли.
- Выполняется сборка камеры в обратной последовательности. Чтобы обеспечить высокую герметичность, стыки рекомендуется обработать силиконом.
Видео: как исправить заводской брак в работе камеры заднего вида
Канал «Куплено в Китае» в видеоролике рассказал о том, что делать если не работает камера заднего вида
Инструкция по настройке камеры заднего вида
Согласно инструкции, основная задача при настройке — регулировка линий парковки, которые камера должна показывать в первую очередь.
- Берется стандартный брусок из дерева. Желательно, чтобы длина изделия составила 2 метра, а его ширина — 2-3 см.
- Подкладывается заготовка на расстоянии около 1 метра от центральной части заднего бампера. Важно, чтобы края деревянного бруса выходили за борта транспортного средства примерно на одинаковое расстояние.
- Затем водитель садится в салон и входит в сервисное меню настроек камеры. В некоторых авто придется выполнить дополнительные действия, например, активировать и отключить габаритные фонари.
- Выбирается марка транспортного средства.
- После включения устройства подкручивается руль: сначала до упора вправо, а затем — влево.
- Нажимается кнопка «Далее», на экране устройства появится автоматический прямоугольный контур. Кнопки используются для перемещения изображения бруска в центральную часть экрана. Затем выбранное действие следует подтвердить.
При отсутствии деревянного бруска можно сделать так:
- Придется использовать три точки, которые замеряются от верхней кромки заднего бампера.
Каждый из элементов имеет шаг в 10 см, соответственно, первая точка — 10 см, вторая — 20 см, третья — 30 см.
- От каждой точки нужно установить дальность видимости камеры с шагом 30 см.
- В итоге первая точка имеет дальность 30 см, вторая — 60 см, а третья — 90 см. С учетом этой шкалы можно правильно высчитать расстояние до препятствия.
Видео: наглядное руководство по ремонту устройства
Вадим Филиппов в видеоролике рассказал что делать, если камера заднего вида не включается
Привет! Подскажите, что может быть с этим ГУ? Один раз картинка проскочила. Потом перестала работать. Брак или нет? Штатная отображала всегда хорошо, но в штатной сломался тачскрин и по этому купил эту.
SSANGYONG KORANDO 2011-2013 MARUBOX 7A603DT3,Android 7.1,Четырехядерный процессор Allwinner T3 Cortex-A7
Дубликаты не найдены
если бы камера глюкнула, башка показывала бы черный экран, т.е. всё равно переключалась на нее, значит, дело в голове – либо слетает настройка “камера заднего вида”, либо сигнал о включении заднего хода не доходит.
как камера узнает о его включении? появлением плюса на заднем фонере? вот этот проводок и поковыряйте
Я тоже думаю, что в голове дело. Только в чем конкретно не понятно.
сигнальный кабель проверяйте. камера работает только при включении фонарей заднего хода, соответственно на ней был постоянный + при подключении тюльпана к AUX, вы или не туда подаете питание или не от фонаря. обратитесь к силе тырнета, в поисковике думаю есть описание вашей проблемы и её решение )))) ну если это не брак ГУ естессно )
Какая разница от фонаря или не от фонаря +12В в машине единый.
постараюсь объяснить, сигнал берется от фонаря включения заднего хода на ГУ, чтобы ГУ понимало, что машина поехала назад и надо: приглушить музыку/включить камеру. на камеру сигнал от фонаря, чтобы она работала только когда надо, а не в постоянном режиме. По идее, если вы подключите постоянный + на вход в ГУ, то все остальные функции ГУ работать не будут, т.к. ГУ будет думать, что машина все это время едет назад и надо включить камеру. так что в вашем случае либо вы не разобрались в настройке ГУ, либо там реально брак. но советую все же поизучать инструкцию )
не работает или Плохо работает камера заднего вида
Камера заднего вида в Ладе Весте доступна только в пакете Мультимедиа (MMC): семидюймовый тачскрин (сенсорный экран), aux, блютус, 6 динамиков по салону, рдс и т.д.
При включении заднего хода, на мониторе должна появится трансляция камеры заднего вида, но не всегда проходит все гладко. Бывают моменты что по тем или иным причинам камера заднего вида работает плохо или вовсе не работает. Большинство проблем можно решить самостоятельно, не прибегая к помощи официального дилера. В этой статье мы раскроем вам пару секретов.
Основные проблемы с камерой заднего вида
- Камера работает через раз
- Вместо картинки черный экран
- Вместо картинки белый экран
- Не работает в мороз
- Не включается
Что нужно делать?
1)Первым делом пробуем ПЕРЕЗАГРУЗИТЬ мультимедийную систему при помощи соответствующей кнопки: Reset (обратите внимание на фото «цифра2»)
2) Далее переходим в режим радио и включаем функцию RDS (Данное действие помогло многим автовладельцам)
3) Обновить версию прошивки. Обновить можно у дилера
4) Делаем сброс на заводские настройки. Для этого переходим в меню – и выполняем соответствующее действие.
5) Если же вы заметили цикличность в работе камеры заднего вида, например, в мороз камера отказывается работать, то дело кроется, скорее всего, в плохих контактах датчика заднего хода. Отогреваем авто в теплом боксе, и зачищаем контакты камеры заднего вида.
Включается ли задний свет? Включение камеры заднего вида активизирует датчик включения заднего света. Если же при включении заднего хода, соответствующие фонари не загораются, то и камера работать так же не будет. Проблема кроется в датчике заднего хода (6 на рис.) или в его контактах (5 на рис.).
6) Плохой контакт в mini-ISO. В АвтоВАЗе мультимедия как и в любых других современных авто и магнитолах используется подключение при помощи разъема mini-ISO. Камера заднего вида так же подключается через этот разъем.
Если же мультимедийная система не включается, то в первую очередь обратите внимание на предохранители.
Почему на Лада Веста не работает камера заднего вида
Почему на Лада Веста не работает камера заднего вида
На более богатых комплектациях седана АвтоВАЗ устанавливает мультимедийную систему (ММС) с 7” экраном. При включении заднего хода на экран выводится картинка со штатной камеры заднего вида. Появились проблемы, например, камера работает через раз, нет изображения и вместо него темный или белый экран? Бывает что причина лежит на поверхности.
Порядок действий если не работает камера заднего вида:
- Перезагрузить ММС (кнопка Reset в нижней правой части, фото №1).
- В настройках радио включить RDS (фото №2).
- Если версия прошивки ММС ниже 27.0.0.4110, то обратиться к дилеру для ее обновления.
- Выполнить сброс к заводским настройкам через меню.
кнопка перезагрузки ММС Весты №7включить RDS на ММС Lada Vesta
Если камера заднего вида не работает только иногда (например, в мороз), возможно причина в плохом контакте датчика заднего хода (попала влага, грязь и т. д.). Следует отогреть машину и очистить датчик
Напомним, камера заднего вида на Весте подключается к разъему mini-ISO ММС. Возможно плохой контакт в этой колодке. А вы сталкивались с проблемами в работе камеры заднего вида? В чем была причина? Читайте также, как смотреть видео на магнитоле во время движения.
Категории товаров, которые вам могут быть интересны на основании статьи “Почему на Лада Веста не работает камера заднего вида”:
Записей не найдено.
Товары, из ассортимента Дастершоп77 по теме статьи:
Изображение | Артикул | Наименование | Производитель | Цена | Наличие | В корзину |
Добавить комментарий
Камера заднего вида и китайская магнитола – “Моя Соната”
Здравствуйте Уважаемые форумчане !Исходя из темы понятно что решил себе поставить камеру заднего вида под китайскую 2x Din магнитолу.

На самом деле я давно это уже заколхозил и поставил и подключил, и вроде всё то но был один ньюанс: камера заднего вида не включалась со скорости а только через приложение и только на постоянном 12В (так как камеру подключил к подсветке номера и она просто работала всегда на габаритах, потому что не работал датчик включения задней передачи ).
Кстати мож кому пригодится инфа, датчик стоит на коробке, непосредственно под коробом воздушного фильтра( он там один такой)
снимаем короб фильтра, выкручиваем датчик. Нужна высокая головка на 24 или торцевой ключ, рожковым не пошёл т.к. мешают стенки коробки да и места маловато.
93860-39003 – вот номер датчика
https://www.drive2.ru/l/4899916394579319299/ – вот тема замены датчика по которой делал я.
Вчера выехал довольный их ремонта ( подшипники там, шаровые, стойки стабилизатора и т.д.), купил датчик, купил голову на 24, всё поменял.

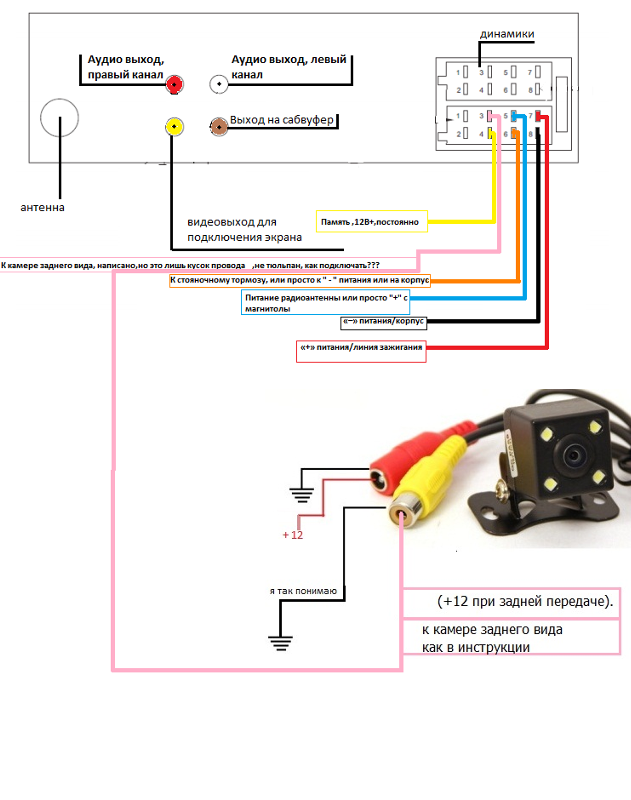

Настало время для камеры. Протянул + – от фонаря заднего хода к питанию камеры и проводочку включения камеры при заднем входе и… чюда не случилось.
Камера активируется, показывает полосочки, переходит в режим заднего хода и т.д. но картинки нет.
Естественно разобрал и размотал всё что можно и не нужно.
при постоянном токе ( от освещения номера например ) работает, да и при включении заднего хода тоже, но через приложение “Деинсталляция”.
А при включении задней скорости, если правильно подключить провод питания к проводу Reverse ( у меня так ) включается неизвестная программа в которой нет настроек ( только цвета картинки или что-то типа того… )
В общем нужна помощь (китайцев) , ну или джентльменов которые уже победили это
P.S. Китайцам написал ещё вчера, езжу разобранный, собирать боюсь ))
Так же открыл меню разработчика ( пароль если что 8888, Магнитолла Hikity и камера тоже ), всё перещёлкал там.
У вас нет необходимых прав для просмотра вложений в этом сообщении.
Запуск парковочной камеры* | Парковочная камера | Поддержка водителя | XC90 2016
Запуск парковочной камеры
Парковочную камеру можно запустить вручную, если она отключена в момент выбора передачи заднего хода или если вы хотите использовать ее в какой-то другой ситуации.
Нажмите кнопку Камера на панели функций центрального дисплея.
Парковочная камера запускается.
Запуск камеры в различных ситуациях
При нажатии кнопки скорость и направление движения автомобиля определяют, какой режим камеры запускается – вид сверху или передний обзор:
- Вид сверху: Неподвижный автомобиль и при движении вперед – 0–15 km/h (0–9 mph).
- Вид сверху: Неподвижный автомобиль и при движении назад – не зависит от скорости.
- Передний обзор: Движение вперед 15–22 km/h (9–14 mph).
Активирование/отключение автоматического запуска парковочной камеры
Вы можете выбрать, следует ли активировать/отключить автоматический запуск парковочной камеры при выборе передачи заднего хода.
На верхней панели центрального дисплея нажмите Настройки.
Нажмите My CarСистема парковки.
Выберите Включать камеру на задней передаче, чтобы активировать/отключить автоматический запуск.
Автоматическое отключение камеры
Передний обзор отключается на скорости 25 km/h (16 mph), чтобы не отвлекать внимание водителя. При выборе опции Включать камеру на задней передаче камера вновь активируется автоматически в течение 60 секунд на скорости 22 km/h (14 mph). На скорости выше 50 km/h (31 mph) камера переднего вида повторно не включается.
Другие изображения гаснут на скорости 15 km/h (9 mph) и вновь не включаются.
Выбор основного режима работы задней парковочной камеры
При выборе функции Включать камеру на задней передаче водитель может также выбрать, какая функция камеры будет активироваться при движении задним ходом – задняя камеры и обзор 360°*.
На верхней панели центрального дисплея нажмите Настройки.
Нажмите My CarСистема парковки.
Выберите Камера заднего вида вместо обзора 360°, чтобы активировать/отключить изображение от задней камеры в качестве основного режима.
Общие проблемы камеры заднего вида и что с ними делать
Хотя большинство систем и продуктов с камерами заднего вида предназначены для экстремального использования, эти продукты также могут столкнуться с проблемами и могут выйти из строя. Проблемы и сбои на самом деле более выражены, особенно если эти системы не обслуживаются должным образом или владельцы транспортных средств не знают о потенциальных проблемах и быстрых решениях. Некоторые из этих проблем с камерой заднего вида незначительны, а бывают случаи, когда эти проблемы более сложны, и для их решения требуется помощь технических специалистов и профессиональных поставщиков.Независимо от того, насколько они незначительны или сложны, для владельцев транспортных средств и менеджеров автопарков очень важно выявлять эти проблемы, когда они возникают, и понимать, почему они возникают.
Низкое качество изображения камер заднего вида. Причина, по которой вы устанавливаете систему камеры заднего вида, – вы хотите запечатлеть движение позади автомобиля, и вам нужны только самые четкие детали. Но бывают случаи, когда камера не всегда обеспечивает четкое и качественное изображение. Бывают случаи, когда изображение получается нечетким и в лучшем случае зернистым.Если камера предоставляет такую услугу, то первое, что вы должны проверить, – это грязь на камере. Поскольку камеры расположены близко к земле, они собирают пыль, дождь или даже грязь. В этом случае просто сотрите грязь простой тканью. Этот тип очистки и обслуживания настоятельно рекомендуется зимой, когда снег попадает на объектив камеры.
Камера не поднимается во время передачи заднего хода, или на экране нет изображения. Камеры заднего вида, включая те, которые предлагает Reverse Safe, автоматически запускаются при включении задней передачи. Если изображение не отображается сразу после включения реверса, значит, проблема в системе. Первый шаг, который вы можете сделать, – это проверить руководство, предоставленное поставщиком / производителем. Это должно дать вам инструкции по устранению проблемы. Если его нет, то лучше всего проверить предохранитель или систему проводки.Если проводка ослаблена или неправильно подсоединена и подключена, то это может не доставлять изображения. Только после того, как предохранитель и проводка будут проверены, вы можете потребовать замены предохранителя или даже полной замены реверсивной системы.
Это лишь две из многих потенциальных проблем, с которыми может столкнуться ваша система камеры. Эти проблемы не слишком сложны, и их можно решить с помощью простых проверок и обслуживания. А если проблема не исчезнет, вы всегда можете обратиться к опытным специалистам, которые принесут новую систему камер и установят ее для вас.
Почему моя резервная камера не работает?
Последнее обновление 1 мая 2018 г. в 07:04
К 2018 г. вождение без камеры заднего вида станет правонарушением в этой стране. Резервная камера – самый важный комплект для любого драйвера, если ваш не работает, вам нужно решить, почему моя резервная камера не работает. Более того, это помогает предотвратить параллельную парковку и, что самое главное, обеспечивает самую необходимую безопасность и разумность на дороге.
Обеспечивает безопасность как водителя, так и других участников дорожного движения.Как вы уже знаете, он предназначен для работы при включении заднего хода. Однако может быть время, когда вы включаете задний ход и замечаете, что это не работает для вас, потому что не создает изображения и других подобных проблем.
Многие люди не знают, как пользоваться камерой заднего вида. Когда возникает такая проблема, лучше всего найти решение проблемы. Многие из этих проблем можно было решить, не возвращаясь к техническим специалистам.Речь идет об устранении неполадок и поиске решения.
Иногда ошибки могут быть незначительными, что означает, что их можно решить с помощью небольшого исправления. Когда проблема усложняется, технические специалисты могут помочь решить ее, или это может потребовать замены камеры.
Первым выбором всегда должно быть исследование проблемы и поиск и устранение наилучшего пути решения проблемы. Возможно, вам удастся устранить проблему самостоятельно, потому что информация, необходимая для решения таких проблем, уже доступна вам.
Вот причины, по которым моя резервная камера не работает:
1. Низкое качество изображения:
Наиболее частые проблемы с резервными камерами – это зернистое или нечеткое изображение. Это самая распространенная проблема, и ее всегда можно исправить без особых трудностей. Когда это происходит, наиболее вероятная причина проблемы – грязь.
Камера может быть грязной из-за того, что она находится слишком близко к земле. В этом случае он может легко испачкаться из-за дождя, пыли или грязи.Кроме того, он может испачкаться в очень ветреную или сухую погоду. Решить такую проблему несложно. Камера просто требует очистки. Просто возьмите кусок чистой ткани и протрите линзу. Для этого используйте безворсовую ткань. Это предотвратит появление царапин на линзах.
Большинство вероятных проблем описаны в руководстве пользователя. Вы должны время от времени обращаться к руководству, чтобы знать, как решать определенные проблемы, когда они возникают. Существуют разные модели камер, и это означает, что объектив не часто находится в одном и том же месте.Из-за этого вам необходимо обратиться к руководству, чтобы определить точное расположение объектива.
2. Камера заднего вида не появляется вообще:
Другая вероятная проблема, с которой вы можете столкнуться с вашей камерой автоматического обратного отсчета, – это ситуация, когда он вообще не возникает. Если включить заднюю передачу и вы обнаружите, что камера заднего хода не подходит вообще. Затем вам нужно устранить проблему, чтобы знать, как лучше всего с ней справиться, прежде чем обращаться за внешней помощью.Как было сказано ранее, вы должны обратиться к руководству, чтобы определить вероятную причину проблемы.
Вероятная причина – перегоревший предохранитель. Этот предохранитель идет с камерой заднего вида. Основная проблема при их решении – определить, где находится предохранитель. Местоположение различается и зависит от типа камеры или транспортного средства. Из-за этого вам придется обратиться к руководству, чтобы определить точное местоположение и приступить к решению проблемы.
В некоторых автомобилях блок предохранителей расположен под рулевым колесом, а в некоторых – под приборной панелью.Во многих автомобилях он находится в перчаточном ящике. Когда вы обнаружите местоположение, вам нужно будет найти конкретный предохранитель, который вы ищете, потому что внутри есть несколько других предохранителей, и они выполняют разные функции. Найдите ту, которая идет с камерой заднего вида, вытащите ее и начните заменять.
Перед заменой необходимо протестировать его, чтобы определить, действительно ли он является причиной проблемы. Вы можете определить, неисправен ли он, просто взглянув на него.Однако подобные проблемы всегда связаны с предохранителями такого типа. Когда вы проверяете его с новым, вы можете сказать, является ли он причиной проблемы или нет.
3. Изображение не появляется, когда автомобиль находится на задней передаче:
Опять же, это может быть вызвано системой проводки. Эта проблема встречается не часто, но все же возникает. Если проводка ослабла, проблема может быть очевидной. Если резервная камера предустановлена, а это значит, что она поставляется производителем, это может не произойти, но если это продукт вторичного рынка, это может произойти.Помните об этом, когда столкнетесь с подобной проблемой.
Решение – проверить, не ослаблен ли провод. Опять же, вы должны определить, где он подключен к электронной системе, чтобы узнать, ослаблен он или нет. Модель вашего автомобиля, а также руководство по эксплуатации камеры могут помочь вам в решении этой проблемы. Все, что вам нужно сделать, это проследить систему проводки от одного конца до другого, чтобы убедиться, что они надежно закреплены.
4. Камера не может записывать изображения:
Если это проблема, вы можете устранить ее.Вероятной причиной может быть настройка. Убедитесь, что вы выбрали режим фотосъемки. Некоторые продукты требуют, чтобы вы установили его, прежде чем он сможет работать на вас. Убедитесь, что вы все время устанавливаете правильный режим, такой как режим видео, режим фотографии, а также режим воспроизведения и т. Д., В зависимости от типа камеры.
Во-вторых, убедитесь, что внутренняя память не заполнена, потому что, если она заполнена, она больше не будет записывать для вас изображение.
5. Пустой ЖК-дисплей:
В некоторых типах камер есть кнопка монитора и когда вы его снимете, он будет пустым.Из-за этого вы должны знать, какой монитор вы используете, и проверять, включен он или нет. Если он выключен, его нужно включить.
Точно так же, если ваша камера имеет режим энергосбережения и он включен, вероятно, что ЖК-дисплей может быть пустым после определенного времени бездействия. Из-за этого вы должны убедиться, что он не находится в режиме сохранения.
Если вы не можете исправить эти мелкие и распространенные ошибки, то неисправность может быть фатальной, и в этом случае вам может потребоваться новая резервная камера.
Заключение:
Приведенная выше информация поможет вам решить проблему, почему у меня не работает резервная камера. Вы обнаруживаете, что проблема не так сложна, как вы думаете. Устранение проблемы может помочь вам решить ее.
Статьи по теме:
Как работают резервные камеры
Как использовать резервную камеру
Volkswagen CC Вопросы – Не работает камера заднего вида. Я получаю сообщение «Камера недоступна» на i…
Вы правы. Когда дефект появляется и где-то исчезает сам по себе, это плохой контакт, который меняет свое состояние в зависимости от определенных факторов. Если вещь с функционирование камеры, зависящее от работы определенных задних лампочек, верно тогда однозначно это должно быть исследовано и подтверждено, что все работает. Задние фонари идут от левая сторона, сторона водителя (левый руль), и я обнаружил в этом проводе с плохой изоляцией часть тоже.Следует проявлять максимальную осторожность, и при любых подозрениях на необходимо настаивать на подключении до тех пор, пока не будут получены четкие доказательства того, что все в порядке. С небольшим знание электроники и обращение с паяльником, все подозрительные провода, в том числе те, которые выглядят нормально, можно заменить. Обрежьте по одной проволоке с обоих концов, прибл. 10 см подальше от розеток. Тогда купите в магазине гибкий электрический провод (многопроволочный). Диаметр 1×0,5..0,75мм. Выбирайте провод с пластиковой изоляцией, которая мягче и прочнее. «силикон», потому что он более гибкий во времени и не так легко трескается.Также оттуда попросите изолированное соединение «термоизолирующую трубку», которое помещается на провод и после сварка натягивается на припой и нагревается зажигалкой и он стягивается и застегивается там. Это самый простой, быстрый и компактный вариант, учитывая, что их будет несколько рядом сварные и изолированные провода. Чтобы заменить подозрительную проволоку в секции, приварите новую проволоку к концу старой. и вытащите старый, пока он не выйдет через трубку капота конец нового один.Затем отрежьте новую проволоку, затем поместите на новую проволоку два куска около 3 см тепла. усадите трубку и прикрепите новый провод с двух концов к гнездам. После сварки проволоки натяните два рукава термопласта на сварные швы и нагрейте их зажигалкой до тех пор, пока они не формованы по свариваемой области. Не преувеличивайте с теплом, так как он может растопить изоляция провода или даже вскрытие сварного шва. Пройдите пламенем по трубе и расстояние 1-2 см от пламени. Когда вы закончите, переходите к следующему проводу.Один за один, чтобы случайно не поменять порядок. Когда все заменены, вы их расставляете на входе и выходе крышки путем приклеивания липкой лентой или пластиковыми манжетами. Быть осторожно, чтобы оригинальный кабель оставил определенный запас, необходимый для изгиба при закрытии и открывая капот. Наконец, проверьте и отрегулируйте новую секцию резьбы при закрытии и открывая капот.
Камера заднего вида :: Системы помощи при парковке :: Ford Explorer 2011-2021 Руководство по эксплуатации :: Ford Explorer
ПРЕДУПРЕЖДЕНИЕ : Система камеры заднего вида является вспомогательным устройством заднего хода. что по-прежнему требует, чтобы водитель использовал его в сочетании с интерьером и экстерьером зеркала для максимального охвата.
ПРЕДУПРЕЖДЕНИЕ : Предметы, расположенные близко к углу бампера или под бампер, может не отображаться на экране из-за ограниченного покрытия камеры система.
ПРЕДУПРЕЖДЕНИЕ : Выполняйте резервное копирование как можно медленнее, поскольку более высокие скорости могут ограничивать время реакции на остановку автомобиля.
ПРЕДУПРЕЖДЕНИЕ : Соблюдайте осторожность при использовании задней видеокамеры и задней двери. приоткрыт. Если задняя дверь приоткрыта, камера будет смещена и видео изображение может быть неправильным.Все инструкции (если они включены) были удалены, когда задняя дверь приоткрыт.
ПРЕДУПРЕЖДЕНИЕ : Соблюдайте осторожность при включении и отключении функций камеры в режиме R (Задний ход). Убедитесь, что автомобиль не движется.
Система камеры заднего вида обеспечивает видеоизображение области позади автомобиля.
Во время работы на дисплее появляются линии, которые представляют путь и близость к объектам за автомобилем.
Камера находится на задней двери.
Использование системы камеры заднего вида
Система камеры заднего вида показывает, что находится позади вашего автомобиля, когда вы устанавливаете трансмиссия в R (задний ход). В системе используются три типа справочников, которые помогут вам посмотри, что скрывается за твоим автомобилем:
1. Активные направляющие: показывать предполагаемую траекторию движения автомобиля при движении задним ходом.
2. Фиксированные рекомендации: покажите фактический путь, по которому движется автомобиль при движении задним ходом.
по прямой, что может быть полезно при движении задним ходом на парковочное место или выравнивании
автомобиль с другим объектом позади него.
3. Центральная линия: помогает выровнять центр транспортного средства с объектом (например, с прицепом).
Примечание: если коробка передач находится в положении R (задний ход), а багажник / задняя дверь приоткрыты, нет отображаются характеристики камеры заднего вида.
Примечание: если изображение появляется, когда передача не находится в режиме R (обратный), включите система проверена вашим официальным дилером.
Примечание. При буксировке камера видит только то, что буксируется позади автомобиля. Это может не обеспечить адекватного покрытия, которое обычно обеспечивается при нормальной работе. и некоторые объекты могут быть не видны.
В некоторых автомобилях указатели могут исчезнуть после подключения тягово-сцепного устройства прицепа. задействован.
Примечание: камера может работать некорректно в следующих условиях:
• Ночные или темные участки, если одна или обе лампы заднего хода не работают. Делать
не используйте дисплей камеры заднего вида при слабом освещении, пока оба фонаря заднего хода
функциональны.
• Обзор камеры закрыт грязью, водой или мусором. Очистите линзу
мягкая безворсовая ткань и неабразивный очиститель.
• Задняя часть автомобиля ударилась или повредилась, что привело к смещению камеры.
Обратитесь к официальному дилеру, чтобы проверить систему камеры заднего вида на
правильное освещение и эксплуатация.
Регулировка настроек камеры заднего вида (при наличии)
Для доступа к любым системным настройкам камеры заднего вида выберите следующие параметры. на сенсорном экране, когда передача не в R (реверс):
1. Меню
2.Автомобиль
3. Камера заднего вида
После изменения настроек системы на сенсорном экране отображается предварительный просмотр функции (ей). выбрано.
Направляющие и осевая линия
Примечание : Активные направляющие и фиксированные направляющие доступны только в том случае, если трансмиссия находится в положении R (задний ход).
Примечание : осевая линия доступна, только если активны или фиксированы направляющие. на.
A. Действующие руководящие принципы
Б.Осевая линия
C. Фиксированный ориентир: зеленая зона
D. Фиксированная линия: желтая зона
E. Фиксированный ориентир: Красная зона
F. Задний бампер
Если ваш автомобиль оснащен активными направляющими, они отображаются только с фиксированными руководящие указания. Чтобы использовать активные направляющие, поверните рулевое колесо, чтобы указать направляющие. к намеченному пути. Если положение рулевого колеса изменилось при движении задним ходом, автомобиль может отклониться от первоначального намеченного пути.
Фиксированные и активные направляющие появляются и исчезают в зависимости от рулевого колеса. позиция. Когда рулевое колесо находится в прямом положении, активные направляющие не показаны.
Всегда соблюдайте осторожность при движении задним ходом. Объекты в красной зоне находятся ближе всего к вашему автомобиль и объекты в зеленой зоне находятся дальше. Объекты приближаются к вашему автомобилю, когда они перемещаются из зеленой зоны в желтую или красную зоны. Использовать зеркала бокового вида и зеркало заднего вида для лучшего обзора с обеих сторон и задняя часть автомобиля.
Выбираемые настройки для этой функции: АКТИВНЫЙ + ФИКСИРОВАННЫЙ, ФИКСИРОВАННЫЙ и ВЫКЛ.
Визуальная помощь при парковке
Примечание : Визуальное оповещение о парковке доступно только при включенной трансмиссии. R (обратный).
Примечание : Система обнаружения заднего хода не работает на скоростях выше 3 миль в час. (5 км / ч) и может не обнаруживать определенные угловатые или движущиеся объекты.
Оповещение о помощи при парковке позволяет водителю видеть обнаруживаемую зону. системой обратного зондирования.Система использует красный, желтый и зеленый свет. которые появляются поверх видеоизображения при обнаружении объекта обратным сенсорная система. Предупреждение выделяет ближайший обнаруженный объект. Обратное зондирование предупреждение может быть отключено, и если включено предупреждение о помощи при парковке, выделенные области все еще отображаются.
См. Регулировка настроек камеры заднего вида выше, чтобы узнать, как включить или отключите функцию визуального оповещения о парковке.
Ручное масштабирование
ПРЕДУПРЕЖДЕНИЕ : Когда включен ручной зум, вся площадь позади автомобиля не отображается. показано.При использовании функции ручного масштабирования помните о своем окружении.
Примечание : Ручное масштабирование доступно, только когда передача находится в положении R (реверс).
Примечание : Когда включено ручное масштабирование, отображается только осевая линия.
Позволяет водителю ближе рассмотреть объект позади автомобиля.
Увеличенное изображение сохраняет бампер на изображении для справки. Зум активен только тогда, когда передача находится в режиме R (реверс), когда передача сдвинут из R (обратный), функция автоматически отключается и должна быть сброшена когда его снова используют.
Выбираемые настройки для этой функции: ВЫКЛ., Уровень 1, Уровень 2 или Уровень 3.
Нажимайте стрелки вверх и вниз, чтобы изменить вид. Появляется уровень выбора между кнопками (т.е. уровень 1). По умолчанию для ручного масштабирования установлено значение ВЫКЛ.
Задержка задней камеры
При переключении коробки передач из положения R (задний ход) на любую передачу, кроме P (Парковка), изображение с камеры остается на дисплее до тех пор, пока скорость автомобиля не достигнет 6 миль / ч (10 км / ч).Это происходит, когда включена функция задержки задней камеры или пока выбран переключатель.
Выбираемые настройки для этой функции: ВКЛ. И ВЫКЛ. Настройка по умолчанию для Задержка камеры заднего вида выключена.
См. Также:
Устранение неполадок
Ваша система SYNC проста в использовании. Однако если возникнут вопросы, см. Таблицы
ниже.
Используйте веб-сайт в любое время, чтобы проверить совместимость вашего телефона, зарегистрируйте свой
аккаунт и установить предпочтения …
Наклон рулевого колеса
Для регулировки рулевого колеса:
1. Опустите рычаг наклона рулевой колонки.
2. Перемещайте рулевое колесо вверх или вниз, пока не найдете нужное место. 3. Поднимите рычаг наклона рулевой колонки. Ч …
AdvanceTrac®
Система автоматически активируется при запуске двигателя. AdvanceTrac®
с системой RSC® нельзя полностью отключить, но электронный контроль устойчивости
и контроль устойчивости к качению…
Крепление фонарей заднего хода | Как работает автомобиль
Выключатели фонарей заднего хода
Есть два основных типа переключателей фонарей заднего хода. На механической коробке передач переключатель обычно ввинчивается в корпус коробки передач и может иметь контргайку, чтобы удерживать его в нужном положении. Этот тип переключателя имеет две клеммы. На автоматической коробке передач переключатель похож по внешнему виду, но обычно имеет четыре вывода вместо двух. Два предназначены для цепи фонарей заднего хода и два – для цепи переключателя блокировки, которая предотвращает запуск автомобиля на любой передаче, кроме «N» или «P».Фонари заднего хода обычно не требуются по закону, но они полезны. Они служат двум целям – предупреждать других участников дорожного движения о том, что вы собираетесь двигаться задним ходом; и чтобы обеспечить свет, если вы в темноте двигаетесь задним ходом.
схема простой, состоящий из одного или двух задних фонарей управляемый выключатель , поэтому если что-то пойдет не так, это легко проверить. На большинстве автомобилей переключатель установлен на механизм коробка, и она работает автоматически, когда включена задняя передача. Если фары были добавлены после того, как автомобиль был изготовлен, переключатель может быть ручным управлением, установленным на приборной панели.
Перегоревшая лампочка
Датчик переключения
Чтобы проверить работу переключателя заднего хода, включите зажигание и выберите передачу заднего хода. Подключите одну сторону контрольной лампы к массе и по очереди проверьте каждую клемму. Переключатель должен загораться при прикосновении к каждой клемме.Одна из самых частых проблем – перегоревшая лампочка. Чтобы проверить это, удалите его из его держатель и подключите его через аккумулятор терминалы с коротким расширением провод.Если лампочка загорается, неисправность кроется в другом месте цепи.
Сначала убедитесь, что патрон лампы и клеммы проводки чистые и светлые. Если есть коррозия, очистите ее влажной или сухой бумагой, а затем установите на место. лампочку и повторно протестируйте.
Если лампочка по-прежнему не загорается, предохранитель может взорваться. Вам также следует подозревают перегоревший предохранитель, если два фонаря заднего хода идут вместе.
Предохранители
Во многих случаях предохранитель, защищающий фонари заднего хода, также охватывает другие аксессуары (см. руководство к автомобилю, чтобы узнать, какие из них).Если ничего из этого не исправно, замените предохранитель и повторите попытку. Если предохранитель перегорел сразу после проверки это есть короткое замыкание где-нибудь – может быть проще получить автоэлектрик его проследит.
Если другие компоненты, защищенные предохранителем, все еще работают, то вам необходимо проверить остальную часть цепи с помощью контрольной лампы.
Текущий чек
Поверните зажигание включите и снимите подающую проволоку с катушка остановить это перегрев. Выберите передачу заднего хода или положение «R» на автоматической коробке передач.
Прикрепите контрольную лампу к надежной точке заземления и проверьте клемму под напряжением в патрон лампы. Если контрольная лампа горит, Текущий достигает лампочки. Если лампочка имеет отдельный заземляющий провод, неисправность должна быть в нем.
Для проверки заземления протяните короткий провод от массы патрона лампы к точке на кузов автомобиля. Вставьте лампочку и проверьте еще раз. Если лампочка работает, замените земляной свинец.
Проверка проводки
Если ток не достигал патрона лампы, необходимо проверить остальная часть схемы.
Найдите в руководстве по ремонту цвет и расположение реверсивных проводов. Тщательно прощупайте провод по длине. В большинстве случаев проволока исчезнуть в главном ткацком станке, где вы не сможете добраться до него. Если ты найдешь вину внутри ткацкого станка вы можете обход это путем сращивания нового провода.
Переключить тест
Если в проводке нет тока, проверьте выключатель коробки передач. По мануалу В машине будет два переключателя терминала. На автомате будет четыре, два из которых для ингибитор цепи, и ее не следует беспокоить (если только вы настраиваем переключатель – см. сбоку слева).Проверьте свое руководство, чтобы найти правильные терминалы для тестирования.
Может быть проще поднять машину на ось стоит. Затем включите зажигание и выберите передачу заднего хода. Подключите контрольную лампу к массе и проверьте одну клемму, потом другой. Если на обоих выводах горит лампа, неисправность в проводка между переключателем и фарами заднего хода. Если лампа не загорается при все, проверьте проводку между предохранителем и выключателем. Если лампа горит только один вывод, переключатель либо сломан, либо требует регулировки.
Чтобы заменить выключатель фонарей заднего хода, отсоедините проводку и либо отвинтите переключатель или, если используется контргайка, отпустите его. Заменить переключатель в обратном порядке, затем отрегулируйте.
Регулировка переключателя на механической коробке передач
Чтобы отрегулировать переключатель типа контргайки, подключите тестер цепей к клеммам. Включите передачу заднего хода и ослабьте контргайку. Вкручивайте выключатель, пока не загорится тестер, затем закрутите контргайку.Чтобы отрегулировать переключатель типа контргайки, подключите тестер цепей через терминалы.
Включите передачу заднего хода и ослабьте контргайку (правую). Вкрутите переключатель пока тестер не загорится, затем затяните контргайку.
Другие переключатели регулируются путем полного отвинчивания переключателя и добавления или удаления прокладок. Настройка верна, когда тестер просто загорается, когда переключатель полностью затянут.Остальные переключатели регулируются путем полного отвинчивания переключателя и сложение или вычитание прокладки (верно).Настройка верна, когда тестер просто загорается, когда переключатель полностью затянут.
Регулировка переключателя на автоматической коробке передач
Промаркируйте переключатель и коробку передач каплей краски.Некоторые переключатели автоматической коробки передач регулируются. Основной метод для регулировка описана здесь, но вы всегда должны согласовывать это с вашей мастерской руководство для точной процедуры.
Начните с определения четырех проводов переключателя и клемм, затем отключите их.Переместите шестерню рычаг в положение движения. Ослабьте контргайку и открутите переключатель от коробки передач на несколько оборотов.
Используя тестер цепей с собственным источником питания (не контрольную лампу), подключите его к двум клеммам фонарей заднего хода. Медленно завинтите включайте, пока не погаснет свет. Пометьте переключатель и коробку передач мазком краски.
Выкрутите переключатель до тех пор, пока его отметка не окажется ровно посередине между двумя отметками на коробке передач.Теперь подключите тестер цепей к двум клеммам блокировки. Винт включите переключатель дальше, пока тестер снова не загорится, и отметьте это положение на коробке передач в соответствии с предыдущей отметкой, которую вы сделали на выключатель. Выкрутите переключатель до тех пор, пока его отметка не окажется ровно посередине между две метки на коробке передач (внизу), затем затяните контргайку.
Лучшие резервные камеры 2021 года
Ищете лучшую камеру заднего вида для вашего автомобиля? Наш гид поможет вам выбрать подходящий для вашего бюджета и покажет, где вы можете найти его по лучшей цене сегодня.
Сделать резервную копию на новой машине намного проще; почти наверняка есть встроенная камера заднего вида. Не так давно, однако, это была дополнительная опция, и производители автомобилей, казалось, не стеснялись извлекать из нее огромную прибыль. Компоненты могут стоить меньше, чем доставка пиццы, но почему-то в списке опций цена исчислялась сотнями. Однако в случае модернизации вещи могут быть намного дешевле (не говоря уже о том, что вам, конечно, не нужно покупать новую машину, если она вам нужна).Поскольку большинство камер устанавливаются на крепления для номерных знаков, они также широко поддерживаются и могут быть установлены в гараже или в домашних условиях (в этом списке есть разные уровни сложности).
Добавление камеры заднего вида также является хорошим шагом для фургонов, особенно в мире, который все больше перемещается к доставке на дом. Если вы предприимчивый человек и ваш малый бизнес является мобильным, представьте, насколько проще было бы сделать это, если бы у вас была камера, которая помогала бы при доставке в незнакомые места.Вернитесь в чей-то забор, и они определенно не захотят снова выбирать ваши услуги, тогда как если вы вежливо избежите катастрофы, даже без заднего окна, вы произведете впечатление.
Когда дело доходит до монтажа, существует несколько вариантов. Камеры заднего вида обычно прикрепляются к верхней части номерного знака, с кабелем, идущим к монитору, который вы устанавливаете на приборную панель. Поскольку видеорегистраторы для записи происшествий также популярны среди автомобилистов, некоторые из них сочетают в себе эти функции.
Учитывая, что до 30% столкновений вызвано задним концом, не маловероятно, что вам понадобятся доказательства этого, поэтому камеры, дискретно установленные спереди и сзади, идеально подходят. Некоторые даже продолжают запись, пока вы припаркованы, что помогает избежать побегов из дома и мошенничества со страховкой.
Лучшие резервные камеры в 2021 году
(Изображение предоставлено Auto-Vox)1. Auto-Vox V5 Pro
Элегантный зеркальный вариант с двусторонней видеорегистратором и GPS-тегами
Качество видео : Монитор 480x272px | Угол обзора: 140 градусов | Встроенный GPS: Нет | Экран: 5 ”| Активировано: Кнопка | Возможности подключения: Беспроводная связь | Ночное видение: Да | Качество видео: 1080p Full HD спереди, 1080p Full HD 30 кадров в секунду сзади | Угол обзора: 139 градусов | Встроенный GPS: Да | Экран: 9.35-дюймовый сенсорный экран | Активировано: Автомат | Возможности подключения: Проводной
Вполне вписывается в дизайн автомобиля
Легче вписывается, чем некоторые
Может потреблять электроэнергию, когда автомобиль выключен
Дороже, чем некоторые
Auto-Vox V5 уже является хорошей видеорегистратором, но это … Опция Pro ‘предназначена для установки непосредственно в блок предохранителей автомобиля, поэтому она действительно гармонирует с ощущениями от вождения. Видео 1080P может быть не самого высокого разрешения, но датчики Sony снимают хорошие кадры, которых более чем достаточно для страховой оценки.Предполагая, что вы поставляете SD-карту объемом не более 64 ГБ, на нее можно записывать до 72 часов, автоматически записывая циклически перезаписывая старые кадры и добавляя геоданные GPS по мере их поступления.
Чтобы использовать в качестве простой видеорегистратора, единственный кабель, который вам понадобится, – это кабель от задней камеры к зеркалу, но для работы в качестве резервной камеры его также необходимо подключить к фонарю заднего хода. При включении заднего хода загорается свет, и устройство умеет отображать вид сзади на экране.
Вся замена зеркала – это сенсорный экран, который позволяет видеть 5 полос движения и имеет множество удобных функций; от двойного экрана с разделенным экраном до перетаскивания указателя поворота, который нравится после того, как вы установили камеру, а яркость можно регулировать (монитор с подсветкой должен быть намного ярче днем).
(Изображение предоставлено Yada)2. Yada BehindSight BT54860
Лучшая камера заднего вида для датчиков без прокладки кабеля от задней части к передней
Качество видео: 420p монитор | Угол обзора: 110 градусов | Встроенный GPS: Нет | Экран: 5 ”| Активировано: Автоматически | Возможности подключения: Беспроводная связь | Ночное видение: Да
Присоска для крепления экрана
Цифровое беспроводное видео экономит длину кабеля
Работает при включении заднего хода
Требуется розетка 12 В (прикуриватель)
Yada действительно предоставляет хороший выбор, когда речь идет о мониторах, начиная с 2.4-дюймовые варианты крепления на присоске от 3,5 и 4,3 до 5 дюймов. Это подчеркивает тот факт, что, хотя размер важен, он больше связан с пространством в вашем автомобиле, чем с просмотром. Если у вас большой семейный автомобиль, 5 дюймов (плюс лицевая панель) не будут слишком сильно закрывать обзор вперед, так что это хороший выбор.
Для многих полезны усилия Yada по установке, включая видеоролики, бесплатную линию помощи (в США) и их каталог профессиональных установщиков, поэтому установка не должна быть рутинной работой, а система совместима с напряжением 12 или 24 В и, после установки автоматически срабатывает при передаче заднего хода.Это преимущества известной марки и модели (обратная сторона – более новые модели имеют более высокое разрешение, но имеют все важные особенности).
Цифровая беспроводная передача на частоте 2,4 ГГц работает через автомобиль, но не имеет достаточного диапазона для задней части прицепа. Немного массивная камера IP67 работает в большинстве погодных условий, но вам следует поискать в другом месте, если вы ожидаете регулярно сталкиваться с крайностями, а не сталкиваться с риском поломки камеры с течением времени.Вы также можете обнаружить, что, хотя беспроводная связь удобна в использовании, существует задержка между включением реверса и обнаружением и отображением видеосигнала монитором.
(Изображение предоставлено Auto-Vox)3. Auto-Vox Solar-1
Легко установить DIY с истинным беспроводным решением: солнечная энергия
Качество видео: 480x272px монитор | Угол обзора: 140 градусов | Встроенный GPS: Нет | Экран: 5 ”| Активировано: Кнопка | Возможности подключения: Беспроводная связь | Ночное видение: Да
Очень легко устанавливается
Настоящая точка для разговора
Имеет тенденцию к разрядке, если находится в помещении
Низкое разрешение
Установка камеры заднего вида может быть сложной задачей, если вы не автолюбитель, но существует непреодолимая потребность в питании (экране и камере) и связи между ними.Auto-Vox Solar 1 использует преимущества беспроводной связи для передачи видео с камеры и солнечной панели для ее питания.
В чистом виде 5-дюймовый дисплей 480×272 пикселей немного разочаровывает. В отличие от камеры, он питается от автомобильного разъема 12 В (прикуриватель), имеет три кнопки сбоку для настройки параметров, а также небольшую антенну и дистанционный переключатель с батарейным питанием, который вы можете прикрепить где-нибудь в пределах досягаемости от вашего вождения. позиция.
Фактическая установка включала снятие заднего номерного знака (который должен быть меньше 17 см / 6.97 дюймов в высоту). После этого заправьте солнечную панель и кронштейн камеры сзади и снова прикрутите их. В солнечном блоке находится батарея емкостью 2800 мАч, которую панель поможет пополнить, но есть также разъем Micro USB, который вам обязательно понадобится, если вы постоянно держите свой автомобиль в темноте (он, безусловно, нуждается в полной зарядке перед первым использованием. , слишком). О, и не забудьте почистить солнечную панель!
(Изображение предоставлено Dallux)4. Резервная камера Dallux
Лучшее для беспроводной камеры заднего вида
Качество видео: Монитор 480x272px | Угол обзора: 140 градусов | Встроенный GPS: Нет | Экран: 5 ”| Активировано: Кнопка | Возможности подключения: Беспроводная связь | Ночное видение: Да
Беспроводная связь
Более высокое разрешение, чем у некоторых
Можно добавить дополнительные камеры
Может быть более привлекательно
Если вы ищете приличное разрешение, широкий угол обзора и монитор, чтобы это увидеть фотография снова, то Dallux предлагает единственную камеру, которая может помочь вам, независимо от того, хотите ли вы установить ее на автомобиле, кемпере, грузовике или внедорожнике.
Конечно, 5-дюймовый монитор мог бы быть красивее, но камера может потреблять питание от источника 12-30 В, который питает ваши задние фонари, и, благодаря передаче сигнала в виде цифрового беспроводного сигнала, его легче установить, чем некоторые, пока безопасный. На практике надежно зашифрованное видео редко вызывает беспокойство, но убрать монитор из виду также легко благодаря присоске.
Камера IP69K оснащена двумя светодиодами, которые помогают освещать вид сзади, и может работать при температурах от -68˚F до 176˚F (от -55˚C до 115˚C, не то чтобы мы смогли это проверить).Более высокие затраты могут предложить вам больший экран и больше фонарей заднего хода, и любое изображение может быть зеркально отражено и иметь направляющие линии, добавленные или удаленные через меню (избегая постоянного выбора, перерезав провод при установке).
(Изображение предоставлено Amtifo)5. Система резервного копирования Amtifo FHD
С 4 камерами это лучшая резервная камера для автофургонов и автофургонов
Качество видео: Камеры 1080p | Угол обзора: 150 градусов | Встроенный GPS: Нет | Экран: 7 ”| Активировано: Необязательно | Возможности подключения: Беспроводная связь | Ночное видение: Да
Работает с транспортными средствами около 20 м / 60 футов
До 4 каналов
Опция записи в петле
Больше камер означает больше проводов питания
С теоретическим максимумом (без препятствий) видеосигналы 1080P от эти камеры могут перемещаться почти на 1000 футов (300 м), что означает, что они все еще имеют приличную дальность действия, когда радиоволнам необходимо преодолевать конструкции грузовика или жилого дома.
Каждая из камер рассчитана на работу вне помещений и имеет рейтинг IP69. Монтажные кронштейны обеспечивают хороший диапазон движения, хотя при ширине 3,3 дюйма / 8,5 см они не предназначены для небольших транспортных средств. Не то чтобы у дополнительного размера не было цели; в нем размещены 16 светодиодов для автоматического включения инфракрасного ночного видения, когда это необходимо – не забывайте, что вам нужно будет подключить камеры к источникам питания – для этого пригодятся большие ходовые огни для кемпинга.
Четкий 7-дюймовый монитор с набором кнопок для настройки таких параметров, как изменение направления линий и разделение экранов.Он разработан для большой кабины, но имеет веерообразные основания или кронштейны. Он также является домом для SD-карты, которая может записывать цикл с четырех камер (включенные 32 ГБ записывают 68 часов в этой конфигурации с двумя камерами).
(Изображение предоставлено Garmin)6. Garmin BC35
Обновите свой Garmin GPS и избавьтесь от беспорядка в автомобиле
Качество видео: Камеры 1080p | Угол обзора: 160 градусов | Встроенный GPS: Нет | Экран: 7 ”| Активировано: Необязательно | Возможности подключения: Беспроводная связь | Ночное видение: Нет | Совместимые навигаторы Garmin: Garmin dēzl 780 / OTR800 / OTR1000, dēzlCam 785 RV 701/785/890, Overlander, Garmin Fleet 770/780/790
Избегайте добавления дополнительных экранов
Запись с помощью GPS
Делает возможным ретро -подходит для всей системы
Необходимо покупать компонент экрана Garmin GPS отдельно
Не работает со всеми GPS-навигаторами Garmin
Скорее всего, если вы думаете о добавлении резервной камеры в свой автомобиль, вы согласен, в кабине будет дополнительный монитор.Если это так, было бы неплохо иметь как можно больше функций для минимизации беспорядка, как и предполагала компания Garmin, возможно, более известная своими системами навигации GPS. В результате получилась камера BC35, которую можно использовать с несколькими навигаторами, включая dezl 780 или Overlander .
BC35 имеет широкий угол обзора 160˚ по горизонтали через CMOS-сенсор и отправляет видеосигнал по беспроводной сети, хотя вам нужно будет получать питание от источника в автомобиле, когда вы его установите.
Garmin также предлагает беспроводную камеру с аккумулятором, которую можно прикрепить к верхней части номерного знака, Garmin BC40 , но BC35 поставляется с кабелем питания хорошей длины (15 футов / 4,5 м), но несколько случайным выбором других кабели с плавно установленным предохранителем в кабеле.
Если вы выберете сенсорный экран Garmin Overlander, который похож на планшет автомобилиста, вы получите BC35 с рядом других функций, включая резервное копирование в облаке, а также локальную запись, так что это элегантное и полезное решение для путешественников.
(Изображение предоставлено VanTop)7. VanTop Discovery H612T
Лучшая камера заднего вида с передней видеорегистратором 4K
Качество видео: 1080p (4K спереди) | Угол обзора: 160 градусов | Встроенный GPS: Да | Экран: 12-дюймовый сенсорный экран | Активировано: Кнопка / Голос / автоматически | Возможности подключения: Беспроводное (задняя камера подключена) | Ночное видение: Да
12-дюймовое зеркало / монитор
Передняя камера видеорегистратора 4K
GPS
Экран не особенно яркий
Это комплект заднего зеркала, который включает в себя видеорегистратор спереди и резервную камеру .Фронтальную камеру, которая действует как видеорегистратор, можно настроить под нужный угол, а ее датчик Sony IMX415 4K обеспечивает хорошее разрешение и детализацию. Он может выбрать номерные знаки для ваших страховых случаев даже при слабом освещении. Задняя камера – более типичная, 1080P, и при необходимости может занимать все 12-дюймовое зеркало с указаниями по парковке.
Проведение пальцем вверх и вниз по экрану действует как регулятор яркости, а простое касание вызывает широкий набор опций. К сожалению, ЖК-экран за зеркалом никогда не становится таким ярким, как хотелось бы, хотя эта проблема не уникальна для этого видеорегистратора, и есть много других функций, которые компенсируют эту жалобу, а также режим оптического зеркала.Один из вариантов – пролистать пять разных кадрированных изображений камеры заднего вида. В качестве альтернативы голосовые команды в режиме громкой связи работают хорошо, если вы не слишком громко включили радио (или детей).
Для использования функции записи вам потребуется собственная карта microSD класса 10, но в комплект поставки входит датчик GPS, который подключается к видеорегистратору, а также большой кабель длиной 23 фута (7 м) для установки. Это может передавать вашу скорость на экран и записанные данные, использование которых в значительной степени зависит от вас.Встроенный аккумулятор поддерживает работу в течение нескольких минут, когда в автомобиле тоже нет электричества.
(Изображение предоставлено: Yakry)7. Yakry Y12 HD
Лучшая бюджетная резервная камера
Качество видео: Монитор 720P | Угол обзора: 150 градусов | Встроенный GPS: Нет | Экран: 4,3 ”| Активировано: Переключатель / провод | Возможности подключения: Проводное | Ночное видение: Да
Недорого купить
Ночное видение
Опции заднего или прямого
Нет отдельной кнопки
Это популярный пример простой и очень скромной по цене опции, но она хорошо справляется со своей задачей и по-прежнему предлагает ключевые особенности.Его можно запитать от фонаря заднего хода или от прикуривателя (первые больше похожи на новые автомобили, вторые легче установить и переключить в любое время). Его можно использовать спереди или сзади; по умолчанию изображение зеркально перевернуто, но вы можете перевернуть его как обычно, перерезав проволоку. Реверсивные направляющие также можно отрегулировать после установки с помощью кнопок на экране, хотя это может быть проще в использовании.
Крепление камеры предназначено для стандартных отверстий под винты на номерных знаках США (и во всех аналогичных юрисдикциях), что дает возможность спрятать монтажную пластину за пластиной для более незаметного внешнего вида или (для американцев) вариант, чтобы скрыть вашу Укажите название, если хотите.Что особенно важно, камера имеет водонепроницаемость IP69K, выдерживает температуру до -20˚C (-4˚F) и включает 6 светодиодов для улучшения ночного видения.
Стоит сказать, что 4,3 дюйма звучит не так уж и много, но вполне подходит для чего-то, что вы устанавливаете рядом с местом водителя; Фактически, вы можете вставить его в стойку со стороны водителя, и он не будет закрывать обзор, как большой экран, или используйте прилагаемый лоток и липкую подушку. Сам экран немного контрастный, но его хорошо видно, особенно с учетом цены.
(Изображение предоставлено Jansite)8. Резервная камера для установки Jansite One-Wire
Лучшая бюджетная резервная камера в Великобритании
Качество видео: Монитор 640×480 | Угол обзора: 120 градусов | Встроенный GPS: Нет | Экран: 4,3 ”| Активировано: Переключатель | Возможности подключения: Проводное | Ночное видение: Да
Дешево купить в Европе
Присоска или кронштейн для монитора
Очень похожий AUTO-VOX M1, доступный в США
Низкое разрешение
Настройки изменяются путем обрезания проводов
Это простой и дешевое решение, которое может получать питание от прикуривателя, а затем требует только одного кабеля для подключения к камере, который зажимается над лицензионным местом.Несмотря на скромную цену, экран можно использовать в обычном и зеркальном режимах с дополнительными направляющими для заднего хода, а камера даже имеет «Super Night Vision».
Сама камера заднего вида приятно дискретна, не только водонепроницаема со степенью защиты IP68, но и может быть установлена без сверления, а просто прикреплена к верхней части вашего номерного знака. (Вы также можете прикрепить его к передней панели, если вам нужна помощь). Разрешение может и не соответствовать HD, но оно более чем соответствует поставленной задаче.
Ручное переключение может оскорбить чувствительность автолюбителей, и изменить настройки далеко не так просто, но многим водителям автомобилей и фургонов нравится иметь возможность сохранять видимость в других ситуациях вождения, поэтому для некоторых это может быть плюсом.
Прочитайте больше руководств:
Лучшие телефоны с камерой на сегодняшний день
Лучшая видеорегистратор в 2021 году
Лучшие видеорегистраторы спереди и сзади
Лучшие видеорегистраторы Uber
Лучшие бороскопы и инспекционные камеры
Лучшая тепловизионная камера
Лучшие камеры видеонаблюдения в помещении
Лучшие наружные камеры камеры видеонаблюдения
10 лучших экшн-камер
Лучшие камеры для шлема
Лучшие мониторы для детских камер
Обзор лучших предложений сегодняшнего дня
Камера заднего видане отображается при запуске двигателя…
Хорошо, поэтому мы все знаем, как что-то расстраивает, когда мы думаем, что мы установили его правильно, ЕЩЁ НЕ РАБОТАЕТ. Поэтому мы подумали, что напишем об этом в блоге! Камеры заднего вида: они являются прекрасным аксессуаром для вашего головного устройства, и они не дорогие, поэтому всегда имеет смысл добавить их к вашему автомобилю.
Хорошо, поэтому в большинстве случаев установка камеры заднего вида очень проста. Вы подключаете лампу заднего хода, подаете постоянный ток на саму камеру, а RCA имеет хороший встроенный триггерный провод вдоль стороны, который подключается к проводу «обратного / обратного обнаружения» на вашем головном устройстве.Прекрасный Джаббли!
НО когда не работает, возникают вопросы:
1) Неисправна ли камера?
2) Головное устройство неисправно?
Можно честно сказать, за последние 2 года нам не вернули ни одной неисправной камеры. Некоторые подозреваются как неисправные, но когда их вернули и проверили, они сработали отлично. С головным устройством порт CAM-In на плате RCA, поэтому, если он неисправен, то почти все остальные соединения RCA будут тоже; опять же очень маловероятно.
Значит, дело в проводке? Хорошо… иногда. Одна вещь, которая часто улавливает клиентов, – это когда они удлиняют любые кабели, они используют для этого не тот кабель AWG. Вы захотите использовать тот же кабель AWG, если когда-нибудь удлиняете его. 30 AWG – это нормальное AWG для камеры заднего вида.
Самая распространенная проблема с камерой заднего вида – это когда вы подключаете камеру к европейскому транспортному средству canbus, например, Vauxhall, VW, Audi, Skoda, SEAT, BMW или Mercedes. Что вы можете обнаружить, так это то, что вы проверяете, работает ли камера на AV-IN, и это так! так… почему, когда он подключен к CAM-IN, это не так? Очень назойливый.
Иногда вы можете даже обнаружить, что камера работает, но как только вы запускаете двигатель, она перестает отображаться, когда вы включаете автомобиль задним ходом. Загадка, да? Что ж, мы здесь, чтобы объяснить, почему это происходит, и, самое главное, как это преодолеть.
Почему это происходит?
Переключатель реверса на задней части головных устройств требует подключения к ним + 12В. Если + 12В нет, то он не переключится.В основном на европейских автомобилях canbus, потому что они имеют очень интегрированную систему canbus, и транспортные средства часто сообщают вам, когда лампочки не горят, напряжение на лампе заднего хода упадет с +12 В (при повороте ключа к аксессуарам) до ниже + 12В, иногда даже + 9В при запуске двигателя. Следовательно, вот почему курок для реверса не работает, когда двигатель работает, но когда вы выключаете двигатель и помещаете ключи в положение вспомогательного оборудования, он может отображаться при движении назад.Система canbus контролирует напряжение и силу тока положительного полюса лампы заднего хода, и из-за действий, которые происходят при запуске двигателя, он выходит из строя.
Как мы с этим разобрались?

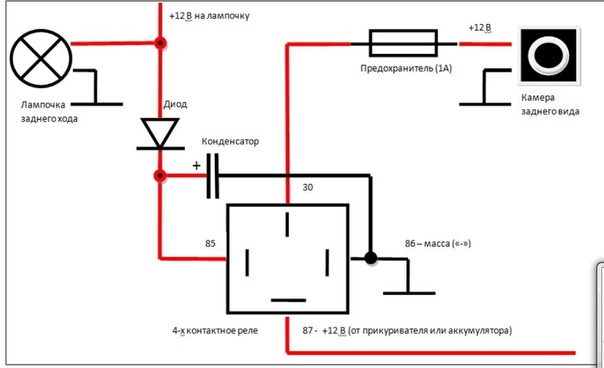

Вам понадобится реле для преобразования обратного напряжения лампочки в постоянный сигнал +12 В.
Как установить реле?
Отправляйтесь в Halfords, Maplins или в любой приличный магазин автоэлектроники. Если вы идете в Halfords, их номер детали – HEF553 (код товара 184005).Стоимость реле составляет около 7 фунтов стерлингов или около 4 фунтов стерлингов по торговой карте (только для торговых клиентов). Реле представляет собой 4-контактное реле и выглядит так:
Это реле будет преобразовывать обратное напряжение лампы в стабильное напряжение +12 В для нашего обратного переключателя на головном устройстве. Нам нужно будет подключить камеру заднего вида следующим образом:

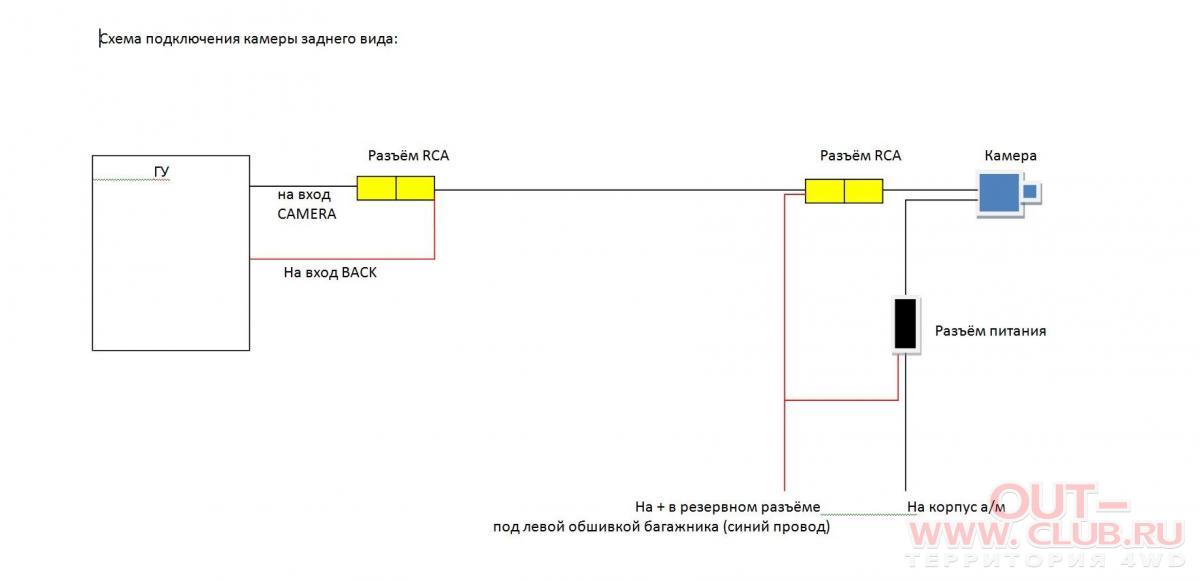

Разъем постоянного тока задней камеры (красный и черный) – Красный провод необходимо подключить к источнику зажигания переключателя + 12 В. Черный к точке земли.
Остальное, будем использовать реле.
Контакт 87 – красный пусковой провод на штекере RCA необходимо подключить здесь и только здесь (другой конец будет подключен к проводу «обратного» или «обратного обнаружения» головного устройства)
Контакт 86 – это куда входит провод положительного полюса лампы заднего хода (вы бы отпилили провод от положительного полюса лампы заднего хода и вставили в это положение контакта реле)
Контакт 30 – Подключите сюда провод от красной вилки питания постоянного тока.
