Причины не работает абс


Неисправности ABS, диагностика, способы устранения неисправностей

Неисправности ABS — довольно распространенное явление, но при появлении проблем совсем не обязательно ехать на СТО.

Существующую проблему можно решить самостоятельно — путем диагностики.

Как необходимо осуществлять проверку, чем могут быть вызваны проблемы с ABS, что представляет собой конструкция сенсорного датчика? На эти и ряд других вопросов дает ответы статья.

Сегодня во многих автомобилях установлена популярная и очень эффективная антиблокировочная система. К сожалению, она, как и любая другая система, может приходить в неисправность.

Рассмотрим наиболее часто встречающие поломки ABS, а также основные способы их устранения путем самостоятельной диагностики.

Шаг за шагом все неисправности ABS будут вычислены — можете не сомневаться.

Целостность предохранителей

Итак, первое, на что необходимо обращать внимание при возникновении проблем — целостность предохранителей.

Читайте по теме: Устройство ABS автомобиля.

Уже после визуального осмотра вставки плавкой можно забыть о существующих проблемах.

Главное — осмотреть места соединений и разъемы на факт повреждений и окислений.

Очень часто даже небольшие повреждения контактов и потертости приводят к сбою в работе всей системы.

В случае, если был выявлен перегоревший предохранитель, его необходимо заменить.

Датчики и масса автомобиля

Особое внимание стоит уделить датчикам. Проверьте, нет ли на сенсорных датчиках каких-либо механических повреждений.

Чтобы понять, дают ли датчики точную информацию, необходимо проверить ступичный подшипник на факт отсутствия люфта, а также работоспособность тормозов, целостность колодок, герметичность ГТЦ и так далее.

Все необходимые тесты должны проводиться на специальных стендах. Только так можно рассчитывать на максимально точные результаты осмотра и измерений.

Обязательно стоит убедиться, что масса автомобиля имеет нормальный контакт.

Не правильно выбранные шины

Одной из частых причин неисправности ABS являются неправильно выбранные шины, поэтому перед окончательным выбором желательно проконсультироваться со специалистами своего сервисного центра.

Самостоятельная диагностика

Если причины неисправности ABS после осмотра так и не были выявлены, то лучшим выходом будет полная диагностика системы в специализированном сервисном центре.

В случае, когда нет финансовой возможности, можно продолжить самостоятельную работу.

Как показывает практика, основные проблемы с ABS вызваны обрывом проводов, недостаточно качественным контактом или проблемой в разъемах.

Чтобы убедиться в наличии таких неисправностей, необходимо иметь под рукой тестер или осциллоскоп.

Для получения точных результатов необходимо убедиться, что аккумуляторная батарея заряжена на 100 процентов. При этом желательно следить за скачками напряжений на разъемах и проводниках.

И снова датчики

Часто проблемы с антиблокировочной системой вызваны поломкой сенсорных датчиков числа оборотов. Поговорим о них более предметно.

Расположен данный элемент системы непосредственно над импульсным ротором, связанным с приводным валом или ступицей.

Первое на что следует обратить внимание, это на его загрязненность. Которая легко устраняется.

По кругу полюсного сердечника устройства сосредоточена обмотка, связанная с постоянным магнитом. Благодаря такой конструкции магнитное поле с легкостью проникает к индуктору.

Посредством смены межзубных впадин и самих зубьев, а также вращения импульсного ротора меняется и магнитный поток, поступающий через сердечник и обмотку.

Постоянные изменения в магнитном поле приводят к появлению переменного напряжения, уровень которого можно с легкостью проверить.

Амплитуда и частота напряжения во многом зависит от числа оборотов колеса.

Что представляет собой проверка сенсорного датчика? Основная задача — измерить напряжение и сопротивление в самой системе.

Нормальный уровень сопротивления — около 800-1200 Ом (необходимо верить информации приведенной в паспорте).

Если же сопротивление стремится к «нулю», то можно смело говорить о наличии короткого замыкания.

В случае, когда сопротивление показывает бесконечность, то причина неисправности ABS — обрыв в цепи датчика.

Если обнаружена поломка датчика, то ремонтировать его бессмысленно — необходима полноценная замена. Подобрать хороший датчик не сложно — сегодня существует множество различных вариантов. Основной критерий для выбора — качество.

Лучше ориентироваться на изделия проверенных брендов.

Не стоит недооценивать данный вид неисправности, ведь именно от качества работы датчика во многом зависит нормальное функционирование системы.

В свою очередь правильность работы ABS — это не только ваша жизнь, но и жизнь пассажиров, а также пешеходов.

Поэтому к неисправностям ABS нужно подходить с большой ответственностью.

Оцените статью

Тормозная система ABS: проблемы и их устранение — журнал За рулем

В конце 70-х годов началось серийное производство первой тормозной системы ABS, с помощью которой стало возможным повысить уровень безопасности во время критических ситуаций, связанных с необходимостью торможения. Различные дорожные условия (мокрое и скользкое покрытие) или внезапно возникшие препятствия приводили при экстренном торможении автомобилей без ABS к блокированию колес.

Hella

Следствием этого являлась потеря водителем способности управления автомобилем. В автомобилях, оснащенных ABS, предотвращается блокирование колес, и они остаются управляемыми в любое время, даже в случае торможения до полной остановки или экстренного торможения.

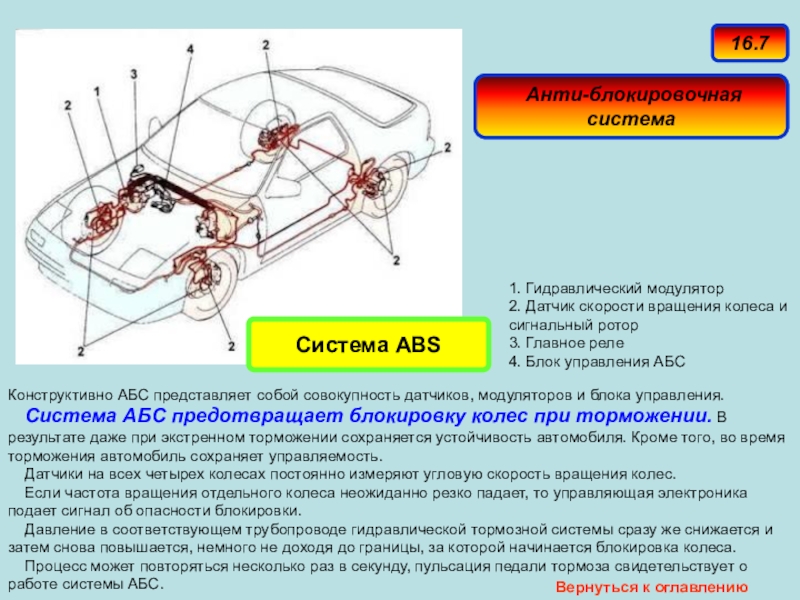

Система ABS состоит из следующих узлов:

— блок управления

— гидравлического блока

— сенсорные датчики числа оборотов

— колесные тормозные механизмы

Управляющее устройство является сердцем системы.

В нем происходит прием сигналов от сенсорных датчиков числа оборотов колес и их оценка. Из этих данных складывается информация о скольжении колес при торможении, замедлении или ускорении. В цифровом регуляторе, который состоит из двух независимых друг от друга и работающих параллельно микроконтроллеров для каждой пары колес, эта информация обрабатывается. Образованные на основании этой информации сигналы регулирования, в виде исполнительных команд, поступают на магнитные клапаны гидравлического блока, которые и выполняют команды управляющего устройства.

Располагается гидравлический блок между главным тормозным цилиндром и тормозными цилиндрами суппортов. В тормозных цилиндрах суппортов, давление, поступающее от главного тормозного цилиндра, преобразуется в нажимное усилие, которое прижимает тормозные колодки к тормозным дискам или тормозным барабанам. Даже в случае экстренного торможения, когда водитель давит на педаль тормоза изо всех сил, давление в тормозной системе после гидравлического блока остается оптимальным.

При торможении до полной остановки система ABS регулирует давление в системе тормозного привода, которое должно быть направлено в устройство непосредственного торможения. Оно подбирается для каждого колеса индивидуально, в зависимости от того, замедляется ли колесо, ускоряется ли оно или находится на грани полной блокировки.

Это регулирование происходит следующим образом: сенсорные датчики числа оборотов определяют число оборотов передних колес и дифференциала задней оси (для задне-приводных и полно-приводных автомобилей), а также число оборотов задних колес. Эти данные необходимы управляющему устройству для расчета окружной скорости колес. Как только управляющее устройство высчитывает, что одно или несколько колес находятся на пороге блокирования, подается команда на магнитные клапаны и обратный насос соответствующего колеса. Каждое переднее колесо получает такое воздействие от «своего» магнитного клапана, что достигается максимально возможный эффект торможения, исключающий его полную блокировку.

Причем это происходит независимо от других колес. В задне- и полно-приводных автомобилях, имеющих только один сенсорный датчик числа оборотов на дифференциале задней оси, колесо с наибольшей «склонностью» к блокированию определяет значение тормозного давления для обоих колес. Вследствие этого колесо с лучшим коэффициентом сцепления тормозится несколько меньше, и тормозной путь получается несколько больше, однако управляемость автомобиля в этом случае все равно гораздо лучше. В автомобилях с сенсорными датчиками для каждого из задних колес регулирование происходит так же, как и на передних колесах.

Управляющее устройство управляет магнитными клапанами в трех различных рабочих положениях:

— в первом рабочем положении (образование давления) главный цилиндр и тормозной цилиндр суппорта связаны друг с другом. Это означает, что впускной клапан открыт, а выпускной — закрыт. Давление может беспрепятственно нарастать.

— во втором рабочем положении (удержание давления) связь между главным цилиндром и тормозным цилиндром суппорта прерывается. Давление в системе тормозного привода остается постоянным. Это означает, что на впускной клапан подается сигнал, и клапан вследствие этого остается закрытым, предотвращая нарастание давления.

— в третьем рабочем положении (снижение давления) давление в системе тормозного привода уменьшается. Это означает, что на выпускной клапан подается сигнал сброса давления, и он открывается. Одновременно давление снижается за счет включения обратного насоса. Впускной клапан закрыт.

Три различных рабочих положения позволяют увеличивать или уменьшать давление в системе тормозного привода по ступенчатому циклу, благодаря шаговому воздействию на магнитные клапаны. При срабатывании системы ABS эти рабочие положения сменяются 4–10 раз в секунду, в зависимости от особенностей дорожного покрытия.

Если в системе обнаруживается неисправность, она тотчас же выключается. Тормозная же система автомобиля в этом случае продолжает работать эффективно, но уже без помощи ABS. О выходе из строя системы ABS водителю сигнализирует аварийная лампочка на передней панели. В зависимости от года выпуска автомобиля и типа ABS, существует несколько способов для поиска неисправности или диагностики, но начинать нужно с самых простых:

— неисправные предохранители

Осмотр блока предохранителей исключает первый источник неисправности, если вы убедитесь в том, что все предохранители, связанные с системой ABS, находятся в рабочем состоянии.

— визуальная проверка

Необходимо осмотреть разъемы, определить, нет ли потертостей на проводах, которые могут привести к возможному короткому замыканию, нет ли следов загрязнения или механического повреждения на сенсорных датчиках числа оборотов и/или на колесиках датчиков и все ли соединения с массой в порядке.

К сожалению, нередко бывает так, что шины неправильно подобраны по размеру, что впоследствии также может стать причиной выхода из строя системы ABS.

— также необходимо проверить на состояние и наличие люфта, ступичные колесные подшипники.

— необходимо проверить рабочую тормозную систему на тормозном стенде, также обязательна проверка на герметичность.

Если во время этих проверок неисправности не выявлено, следует провести дальнейшие измерения. Для этого существуют различные возможности. Они зависят, например, от года выпуска и типа автомобиля и от имеющихся в наличии приборов для проведения проверки. Если система ABS приспособлена для проведения диагностики, то можно при помощи специального прибора для диагностики ознакомиться с информацией из банка неисправностей и запросить значение величин и параметры. Если прибора для диагностики нет в наличии или система ABS не приспособлена для проведения диагностики, то последующие измерения м

Диагностика АБС своими руками: неисправности и их причины

Приобретая импортное авто, многие не могут нарадоваться его комфортной эксплуатации. Сегодня ТС сопоставимо с компьютером, так как напичкано множеством электроники рассчитанной на комфорт и снижение риска ДТП. Техническое оснащение, отвечающее за безопасность, включает в себя такую интересную опцию, как ABS (Antilock Brake System) — Антиблокировочная Система Тормозов. Хотя она давно утвердилась в России и стала стандартом оборудования всех новых авто, но по-прежнему есть, те, кому довелось, столкнулся с ней впервые.

Предназначение АБС – при экстренном торможении не допускать блокировки всех четырех колес. Что позволяет транспортному средству сохранить устойчивость при движении, а на покрытиях с низким коэффициентом сцепления (гравий, мокрый асфальт, снег, лед) сократить тормозной путь. Помимо этого, АБС позволяет машине даже при полностью выжатой педали тормоза оставаться управляемой и не идти в занос. Этот многокомпонентный блок, соединен с системой тормозов, находится он под капотом между главным тормозным цилиндром и тормозными цилиндрами суппортов. Состоит система АБС из основного гидравлического блока модуляции давления жидкости, системы датчиков, отслеживающих частоту вращения и расположения колес, а также компьютера, в котором обрабатывается информация с датчиков и отправляется сигналами на основной блок.

Устройство АБС

Принцип работы АБС

Система датчиков АБС контролирует скорость вращения колес и самого автомобиля. Вовремя сильного надавливания на педаль тормоза, датчики определяют, что авто идет юзом и посылают в блок сигнал на сокращение тормозного усилия, после давление жидкости в магистрали тормоза падает и колеса разблокируются. Причем, если тормозные колодки не разжались, то процесс повторяется до тех пор, пока не придет в норму. Если сказать кратко, то вся работа АБС сводится к циклу торможение – анализ – растормаживание.

Система срабатывает мгновенно, еще до того, как колесо заблокируется, сигнал об этом поступает на приборную панель и появляются характерные толчки в педали тормоза. Когда надпись на приборном щитке носит постоянный характер, это свидетельствует о неисправности АБС. Помните, что какой бы активной в плане безопасности АБС ни выступала, главным по-прежнему остается водитель. Наличие АБС в машине создает у многих иллюзию безопасности, но на практике, если система и берет контроль над поворотами и курсовой устойчивостью, то никоим образом не сокращает тормозной путь.

Антиблокировочная система

С АБС непросто высчитать тормозной путь и спрогнозировать, в каком месте остановится транспортное средство.

Опасность выхода из строя АБС

Хотя современные АБС обладают довольно высокой надежностью и могут работать длительный срок, но, как и любые другие системы способны выйти из строя. Происходит это крайне редко, потому что электронные блоки защищены специальными реле и предохранителями. Если поломка все же произошла, то она никак не влияет на работоспособность всей тормозной системы. Модуль АБС просто выключается, а тормозная система начинает работать в обычном режиме. Игнорировать нарушение не стоит, так как можно переоценить свои возможности или попросту забыться во время экстренного торможения. При первых признаках неисправности не стоит сразу ехать на СТО, можно попытаться самостоятельно решить проблему – путем диагностики ABS.

Признаки неисправности АБС

Первый признак сбоя в системе – индикатор на приборной панели. Когда датчик не тухнет в течение 6–10 секунд или включается во время движения, значит, система неисправна и не функционирует должным образом. Важно знать, что поломку модуля нельзя выявить только в неподвижном положении транспортного средства, некоторые сбои можно распознать только при движении на скоростях от 25 км/ч. Перед тем как приступить к поиску проблем вспомните, не меняли ли вы на колесах покрышки. Так как часто, чтобы сэкономить многие устанавливают шипованные покрышки в зимний период только на ведущие колеса. А так как диаметр немного увеличивается, то колеса начинают вращаться с разной скоростью, чем и вызывают мигание системы. Кроме того, бывают случаи когда датчик горит во время пробуксовки, но, как правило, в обоих случаях индикатор горит недолго или время от времени мерцает.

Система ABS

Основные причины неисправности АБС

Проблем с антиблокировочной системой может быть достаточно много, можно выделить 4 часто встречающихся причины неисправности АБС:

  1. Имеются обрывы в проводе датчика abs или неисправность блока контроллера. В этом случае высвечивается ошибка, перестают подаваться сигналы об изменении угловых скоростей и вся система отключается.
  2. Выход из строя колесных датчиков. Когда АБС после включения проходит самодиагностику и находит ошибку, но продолжает работать. Причина чаще в окислении контактов, плохом соединении с питанием системы или замыкание колесных датчиков на массу.
  3. Разное давление шин и рисунков протекторов. Как правило, информация об угловой скорости в этом случае поступает с дополнительного устройства. Когда одно из колес спущено или протектор одного колеса более грубый, чем на остальных, то оно начинает притормаживать. Кроме того, тот же эффект можно наблюдать, если установить покрышки с разной степенью износа.
  4. Механическое повреждение элементов – сепараторов ступичных подшипников, решеток, облом провода возле датчика, износ подшипника ступиц, наличие люфта и надлом ротора датчика колеса. При этих поломках АБС не запускается вовсе. Сюда же можно отнести сбой насоса АБС.

Все вышеперечисленные проблемы можно решить своими силами, иногда достаточно выявить проблему и произвести ремонт некоторых блоков АБС, чем производить полную дорогостоящую замену оборудования. Самыми уязвимыми в схеме АБС являются колесные датчики, которые находятся рядом с вращающимися ступицами и полуосями. Местоположение датчиков плохое, так как грязь и увеличенный люфт в подшипниках ступицы может спровоцировать сбой в их работе, сводя тем самым всю работу антиблокировочной системы тормозов на нет.

датчик АБС на колесе машины

Не редко на работоспособность блока влияет напряжение между клеммами аккумулятора. Если напряжение уменьшено до 10,5В или ниже, то система может сама резко выключиться через предохранительный блок. Так как предохранительное реле всегда реагирует на недопустимые всплески и колебания напряжения в сети транспортного средства. Исключить такие ситуации можно, если не разъединять электрические разъёмы при включенном зажигании и работающем двигателе. Нужно постоянно наблюдать за контактами соединений на генераторе и не запускать двигатель методом «прикуривания».

Диагностика неисправностей АБС

Самая дорогая деталь при замене – блок управления, но как выше было сказано он находится под защитой реле, которое снижает риск его поломки. Единственное, что может выбить его из строя – это перепад температур, о которых мы описали также выше. Поэтому центральную часть системы можно смело исключить или перенести на последний пункт проверки.

Диагностика АБС своими руками начинается с передних колес:

  1. Снимаем датчик.
  2. Чистим его от грязи и накопленных отложений керосином или уайтспиритом.
  3. Проводим осмотр зубцов на ступице колеса. Именно с них датчик считывает скоростные обороты, когда зубцы забиты грязью, то соответственно данные считываются неправильно, что приводит к зависанию АБС.
  4. Убираем с них засоры, это же проделываем и с датчиком задней передачи.
  5. После необходимо проверить электрическое сопротивление, которое прописано в заводском справочнике автомобиля. Когда не получается узнать точное сопротивление, обратитесь в магазин и узнайте у продавца сопротивление на вашу модель ТС.
  6. Когда с датчиками все в порядке, переключаем мультиметр в режим вольтметра, измеряющего переменное напряжение.
  7. Домкратом поднимете машину и раскрутите колесо и при его вращении измерьте напряжение в обмотке сенсора. Узнать нормальную единицу напряжения можно также из мануала вашего авто.
  8. Переходим к подшипникам. Износ ступицы колеса является самой распространенной причиной неисправности системы. Нужно все так же прочистить керосином от грязи и проверить их при помощи пошатывания. Если они неисправны, это выявится сразу. Необходимо заменить изношенные элементы и проверить работу сенсора мультиметром.

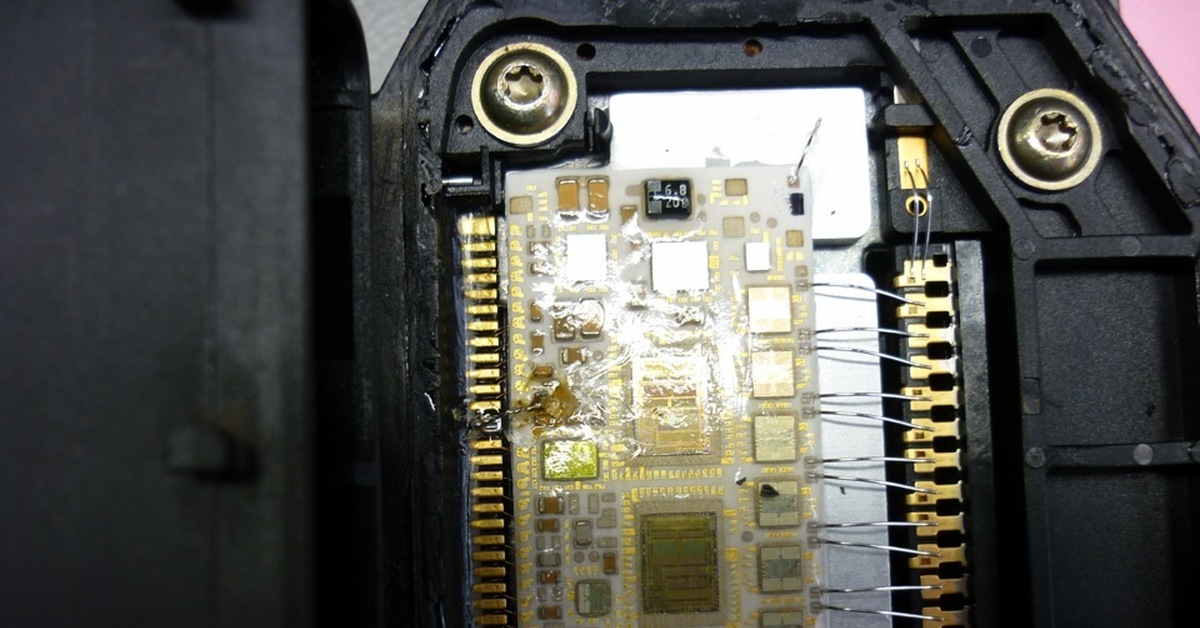

    Ремонт блока АБС

Когда осмотр с прочисткой деталей датчиков не дал результатов, то, возможно, проблема кроется в реле защиты, которое как мы знаем, охраняет электронные цепи от колебаний напряжения в бортовой сети транспортного средства. Найти защитное реле просто, если у вас на руках есть электросхема машины. Стенки реле чаще всего из алюминия, а крышка из пластика. Под крышкой содержатся два или один предохранитель, которые могут просто перегореть, тогда их нужно заменить.
Когда дело не в нем, то, возможно, перепады давления вывели из строя само защитное реле. Для его диагностики снова берем тестер и идем по пунктам:

  1. Отсоединяем разъем от электроблока, который располагается возле реле. В стандарте разъем имеет 25 штырей.
  2. Ставим тестер в положение вольтметра.
  3. Подключаем его щупы к первому и второму штырю блока. Спутать их несложно, так как они пронумерованы.
  4. При включенном замке зажигания измеряем двадцативольтное напряжение бортовой сети.
  5. Если напряжения нет, то смотрим целостность предохранителей и проверяем минусом разъем под номером два, на соединение с массой машины.

Когда в этой части неполадок не выявлено переходим к проверке самого реле. Необходимо снять защитное реле с автомобиля и присоединить два провода от клемм аккумулятора к выводам реле обозначенными цифрами 5 и 6. Рабочее реле при подключении в 12 вольт будет производить щелчки, когда их нет, нужно его заменить.

Замена датчика АБС

Как проверить датчики ABS — визуальный осмотр

Как вариант, проверку системы ABS можно произвести при помощи сканера ELM-327. Датчик индукционного типа являет собой индукционную катушку, работающую в паре с зубчатым металлическим диском, располагающимся над импульсным ротором, связанным с приводным валом или ступицей колеса. Поломку датчика можно узнать тестером, паяльником, а также пином для ремонта, но сначала стоит проверить датчик начистоту, поищите загрязнения и если они имеются, то устраните их. Далее, перейдите к замеру напряжения сопротивления в узле.

Вокруг полюсного сердечника есть обмотка, связанная с магнитом. Такое соседство дает магнитному полю свободно проходить к индуктору. А так как происходят вращения ротора и смена межзубных впадин, изменяется магнитный поток, идущий сквозь сердечник обмотки. Такие изменения создают переменное напряжение, уровень которого и нужно измерить. От числа оборотов колеса, зависит частота напряжения и амплитуда.

Лампочки АБС

Пины крепятся на разъемы, а тестером замеряется сопротивление датчика абс. При замере норма сопротивления в пределах 800-1200 ОМ, но лучше заглянуть в паспорт и свериться с допустимой единицей. Когда сеть увеличивает к бесконечности – произошел обрыв сети, а если сопротивление показывает на ноль, то произошло замыкание в цепи датчика. Чтобы провести полную диагностику датчиков, необходимо прозвонить тестером всю проводку устройства. Когда все нормально показания будут такими:

  • уровень сопротивления изоляции – больше 20кОм;
  • ножка – датчик абс передний правый 7—25 Ом;
  • ножка – датчик АБС задний правый 6–24 Ом.

Когда поломка выявлена при осмотре датчика, то ремонтировать его бессмысленно. Если неисправность не найдена, то вмешиваться в работу центрального блока самостоятельно не рекомендуется. Специалисты просмотрят коды неисправностей, ранее сохранённые в устройстве, и произведут соответствующие действия.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Диагностика системы антиблокировочной системы ABS — DRIVE2

Наиболее интенсивный способ торможения – это юз. Но главным недостатком торможения с полной блокировкой всех четырех колес является неуправляемость автомобиля в момент торможения. При этом вопрос: как проверить ABS и иметь ее исправной, становится особенно актуальным.

Яркий пример работы ABS

Машина при таком способе торможения уходит в занос. Особенно этот эффект чувствуется на скользкой дороге (мокрый после дождя асфальт, покрытая легким ледком дорога в осеннее — весенний период), грунтовая дорога. Выйти из заноса можно отпустив педаль тормоза. Водители автомобилей, не оснащенных системой ABS, чтобы не допустить ухода автомобиля в неуправляемый занос, пользуются прерывистым торможением, нажимая и отпуская педаль тормоза.

В автошколах, начинающих водителей так же учат прерывистому торможению.

Но такой способ хорошо применим в прогнозируемых ситуациях и плохо в аварийных, когда требуется экстренное торможение. Тут уж не до изысков.

Кроме того, тормозные системы, не оснащенные ABS, имеют сильный разброс в усилии торможения. То есть, вполне может получиться так, что переднее правое колесо полностью заблокировано тормозными колодками, а три остальных колеса еще заблокированы не полностью. Следствия от такого разброса, попытка автомобиля прокрутиться вокруг заблокированного колеса. Что на скользкой дороге однозначно приведет к резкому заносу автомобиля.

ABS, контролирует угловую скорость колеса, и если какое то колесо окажется заблокировано колодками раньше, чем остальные, система просто разблокирует его и выровняет усилие торможения.

Как происходит занос?
При движении автомобиля покрышки колес сцепляются с покрытием дороги за счет силы трения. Излишки влаги под колесами убираются в зазоры протектора. При резком торможении, протектор покрышки начинает проскальзывать по дорожному покрытию. В этот момент, все, что попадает под колеса автомобиля, может сыграть роковую роль. Это не только камушек, но и ледок под колесом и просто влага от дождя.

Если вращающееся колесо перескочит попавшийся камешек, то при заблокированном колесе, он сыграет роль упора и создаст лишнее сопротивление, якорь, вокруг которого автомобиль будет стремиться развернуться. А так как движение, это масса, помноженная на ускорение, то тут достаточно только начать занос, все остальное в аварии сделает сила инерции.

То же самое вполне справедливо, если под колесами с одно стороны чистый асфальт, а под колесами с другой стороны, корочка льда. Но даже на сухом асфальте, автомобиль обязательно закрутит из — за разницы нагрузки на колеса. Так, что проблема курсовой устойчивости появилась вместе с изобретением автомобиля.

Суть АВS
Инженерами была разработана система anti blocking. Современные антиблокировочные системы предотвращают полную блокировку колес при торможении, чем обеспечивают курсовую устойчивость автомобиля.

ABS, допускает не более 13% проскальзывания покрышек по дорожному покрытию при блокировке колес.

Но антиблокировочную систему можно настроить самостоятельно, под свои предпочтения и стиль езды. Водителю нет необходимости «играть» педалью тормоза, учитывать состояния дорожного покрытия. От него не требуется, каких то особых способов торможения, ABS сделает все сама.

Сейчас, антиблокировочные системы устанавливаются практически на все виды транспорта за исключением железнодорожного. Применяется АВS и в пассажирской авиации, где неуправляемый занос при дополнительном торможении колесами, может привести к гарантированному сходу самолета с полосы.

Что же такое антиблокировочная система
Это система датчиков, состоящая из электрических клапанов, модуляторов и электронного блока обработки данных. Электромагнитные датчики считывают угловые скорости колеса и посылают импульсы в электронный блок обработки. В зависимости от показаний, электронный блок через модуляторы открывает или закрывает электромагнитные клапаны, встроенные в тормозную систему, чем контролирует давление жидкости.

Сейчас, все современные автомобили комплектуются антиблокировочной системой и наверное уже не найти водителя, который бы не понимал на сколько важно предотвратить уход автомобиля в неуправляемый занос при торможении. А так же важность того как проверить работу ABS и ее функции.

Неисправности ABS
Легкий треск при нажатии на тормозную педаль является скорее нормой. Вы слышите работу модуляторов. Если ABS неисправна, на панели приборов загорится предупреждающий сигнал.

Индикатор работы ABS

Если система исправна, он загорается при включении зажигания и гаснет при запуске двигателя.

Светящийся во время работы двигателя сигнал ABS, является признаком неисправности системы.

Всего существует четыре состояния неисправности ABS:

Обнаружение ошибки при самотестировании и выключение ABS. Критическая ошибка в блоке контроллера или обрывы в жгутах датчиков. Сигналы измерения угловых скоростей не считываются.
ABS включается, успешно проходит самотестирование и выключается. Обрыв в жгутах проводов, плохой контакт «Плюс» или «Масса», окисление контактов в местах соединения, обрыв провода питания или массы контроллера, замыкание датчика «на массу».
ABS включается, проходит самотестирование, находит ошибку, но продолжает работать. Чаще всего вызывается обрывом в каком-то одном датчике. Информация об угловой скорости колеса снимается с дополнительного датчика. Так же, подобная неисправность может быть вызвана разным давлением в шинах или разным рисунком протектора. АВS. Спущенное колесо или более грубый протектор, чем на остальных трех колесах всегда немного притормаживает колесо при движении. То же самое справедливо к установленным на автомобиль колесам с разной степенью износа покрышек.
ABS не включается. Критические ошибки, вызванные обрывом в жгуте проводов от датчиков, облом провода возле датчика, изношенные подшипники ступиц, люфт или надломы ротора колесных датчиков (гребенка).
Как это лечится?
Проверить степень износа покрышек колес. Проверить давление в шинах. Оно должно быть одинаковым. Проверить люфт подшипников ступиц, состояние ротора колесного датчика (гребенки).

В случае сильного загрязнения «гребенки» прочистить кисточкой смоченной в керосине. Как правило, «гребенка» доступна для чистки и при снятом колесе в условиях «около дома». Доступ с подъемника или из автомобильной ямы, не вызывает затруднений.

В случае скола «гребенки», заменить. Проверить состояние проводов подходящих к датчикам. Проверить состояние датчиков (Исправность, замыкание на массу). Если перечисленные процедуры не дали, какого либо результата, значит, скорее всего, дело в электронике. Но как показывает практика, механические детали выходят из строя гораздо чаще, чем электроника. Чтобы не перебирать последовательно все возможные причины поломок, для точной диагностики желательно получить код ошибки.

Некоторые блоки не запоминают коды ошибок и их надо диагностировать при работе.

Диагностика ABS
В настоящее время блоки могут обмениваться либо быстрыми, либо медленными кодами. Для блоков с быстрыми кодами существуют диагностические адаптеры.

Подключаются они к диагностическому разъему. Считывание информации начинается при включении зажигания. Дальше все просто. В мануале смотрим описание кода ошибки. К сожалению, встречаются ситуации, когда блок включается, но не отвечает на опрос. Тогда вам придется искать мануалы к вашему блоку, читать описание и прозванивать нужные цепи. Возможно, придется вскрыть блок управления и подпаивать диагностический адаптер к самой плате контроллера.

Медленные коды
Блоки управления с медленными кодами p/n 535 907 379 имеют дополнительный диагностический разъем серого цвета. Нужное нам гнездо в таком разъеме называется L-Line. Оно имеет маркировку, его расположение на фишке можно посмотреть в руководстве или спецификации. Для диагностики методом медленного кода, можно приобрести соответствующий адаптер. Он снабжен светодиодом, серия вспышек которого и позволит определить код неисправности. Но можно обойтись и без данного устройства.

Самый простейший способ как проверять ABS и получить коды неисправности — при помощи лампочки «Неисправность ABS» на панели приборов. Берем два провода. Один надежно прикручиваем к «массе». Второй подключаем к фишке (она серого цвета), на вывод L-Line. Включаем зажигание и перемыкаем провода на 4 секунды. Выключаем зажигание и размыкаем провода. Сигнал «Неисправность ABS» на панели приборов начинает мигать. Это как минимум говорит о том, что блок откликнулся.

Первым всегда будет идти сигнал «0». Это световой сигнал продолжительностью в 3 секунды. За ним последует серия вспышек с интервалом в 1 секунду, которая и есть код ошибки. Код, это четырехзначное (четырехразрядное) число.

Каждая серия вспышек, разделенная трехсекундной паузой, это цифра в разряде.

Например: три вспышки подряд с длинной паузой будут означать цифру 3. Пять вспышек и длинная пауза — 5 и т.д. После четырех серий вспышек разделенных паузами, последует длинный световой сигнал «0» Подсчитываем количество вспышек между длинными паузами и пишем разряд на бумаге. В результате получаем код. Что — то вроде — 5324. После этого код будет повторен заново.

Что бы узнать следующий код, необходимо во время сигнала «0» замкнуть между собой подключенные к фишке и к массе провода. Перечисление ошибок заканчивается четырьмя идущими подряд длинными световыми сигналами «0».

Список кодов ошибок на английском языке, можно взять на VORM . Существует русскоязычный список от концерна VAG, но он менее полный.

Контроллер ABS не учитывает количества шибок. Если при опросе выдало 3 ошибки с переднего левого колеса и одну с заднего правого, контроллер выдаст сообщение о двух ошибках, а не о четырех.

Проверка датчика ABS
Самый простой метод, это отогнать машину в автосервис. Но если это не для вас и вы любите добираться до всего самостоятельно, тогда приготовьте:

тестер;
паяльник;
термоусадочную ленту;
ремонтные пины.
Колеса автомобиля необходимо вывесить. Согласно руководству по обслуживанию, снять корпуса блоков управления и разъемов контроллеров. Делать это необходимо в соответствии с руководством, так как каждая модель имеет свои особенности.

Подключаем пины к разъемам датчиков и замеряем сопротивление тестером.

Сопротивление исправного датчика должно быть в пределах 1 Ком. Хотя не лишним будет посмотреть в описании границы допустимых сопротивлений на вашей модели. Так же надо проверить отсутствие замыкания на массу.

При вращении колеса рукой, сопротивление датчика должно меняться.

Если сопротивление датчика находится в указанных в руководстве пределах и датчик реагирует на вращение колеса, значит, он жив и работоспособен.

Если вы нашли обрыв провода или замыкание на массу, устраните неисправность. Соединение проводов должно проводиться только спаиванием. Это обеспечит надежность крепления и отсутствие окислов появляющихся на местах обычных скруток и соответственно уменьшит сопротивление тока проходящего через место соединения.

Датчики ABS

Датчик имеет полярность, поэтому подключать провода надо в соответствии с маркировкой или цветом проводов указанных в руководстве. Есть более простой вариант. Перед снятием проводов, промаркируйте их соответственно полярности подключения.

Заизолируйте место пайки термоусадочной изоляционной лентой. Проделайте данную процедуру с остальными колесами.

Заключение!
Такие работы, как проверка ABS и ее наладка, чаще проводятся при возникновении сбоев в работе. Однако специалисты рекомендуют делать эту процедуру регулярно.

Drewpatch68 › Блог › Почему срабатывает ABS на маленькой скорости? Устраняем неполадку без сторонней помощи

Почему срабатывает ABS на маленькой скорости? Устраняем неполадку без сторонней помощи Почему срабатывает ABS на маленькой скорости? Устраняем неполадку без сторонней помощиИногда владельцы авто задаются совсем непраздным вопросом: почему срабатывает ABS на маленькой скорости? Причем, данная проблема может возникать на машинах различных моделей, вне зависимости от марок и стран производства. И эта неприятность, значительно ухудшающая комфорт езды, может приключиться и с новыми, и с пожилыми автомобилями – без разницы, практически везде, где установлена система ABS. Коротко о причинах: они могут быть различными. Но основная – в неполадках замешаны датчики. Они либо вышли из строя, либо имеют неустойчивые контакты. Так что начинать разбираться с поставленным вопросом необходимо именно с них. И только, проверив работоспособность устройств, следовать далее, по приведенному ниже списку. В принципе, даже если вы не сможете устранить проблему собственноручно, будете довольно четко знать, что именно вышло из строя в самой системе. Здесь и пригодится ваша проведенная первичная диагностика. Почему срабатывает ABS на маленькой скорости, разбираются электрики, водители ищут информацию по форумам и в телефонном режиме, тратя время и деньги на копание специалистов во внутренностях автомобиля. В этой статье мы собрали все «диагнозы», которые были поставлены в аналогичных случаях.


Главная причина: датчики Обычно при некорректной работе ABS дальше и лезть не приходится. Ошибка чаще всего вылезает после некоторых ремонтных работ, в первую очередь – если они касались ШРУСа. Однако могут быть и альтернативные случаи, без вмешательства ремонтников. Равновероятны такие варианты: Один из датчиков скоро выйдет из строя или уже сделал это. Поскольку с него информация не поступает или поступает с перебоями, начинаются фокусы с торможением. При ремонте, проведенном вблизи приборов, датчики не до конца сели на место, если снимались, или были зацеплены и немного вылезли. То же может случиться и при езде по «стиральной доске»: выскочили от тряски. Решение вопроса: снять колесо, втиснуть датчик на положенную глубину и проверить. Датчики магнитные, они чувствительны к загрязнениям. Если где-то подкапывает масло, будьте уверены, вскорости начнется срабатывание ABS на сверхмалых скоростях. Опять же, снимаются колеса, извлекается проблемный датчик, протирается сам и ошкуривается его посадочное место. Датчики соединены с системой проводами. От пыли с грязью контакт ослабевает, на кочках могут отпадать разъемы. Их нужно зачистить и подтянуть плотнее. Бывали также случаи, когда пережимался и перетирался проводок. Так что при проверке этого участка лучше прозвонить его от разъема до разъема.
Чтобы точно убедиться, что проблема заключена именно в датчике, колесо вывешивается, к нему цепляется мультиметр, и скат проворачивается. Прибор должен при прокрутке колеса обязательно изменять показания сопротивления. Если нет ожидаемых перемен – вы имеете дело с упомянутыми выше пунктами 1 или 2. Однако может случиться, что датчики вроде в порядке, а казусы не прекращаются. Возможно, что криво обрабатываются сигналы, идущие на борткомпьютер. При этом может западать не одно колесо, и трудно понять, в каком проблема. В таком случае ведется многоступенчатая проверка: отключаются датчики на всех колесах; делается пробная поездка, причем и с низкой, и с нормальной скоростью. В теории ABS не должна срабатывать вовсе; если деятельность все же ведется – имеем проблемы с компьютером.
Другие возможные причины При нормальном функционировании датчиков и штатной работе бортового компьютера нужно обращать внимание на следующие варианты. С «гранаты» ABS может соскользнуть кольцо. В этом случае система срабатывает при малейшем нажатии на тормоз, даже если идешь на 2-й скорости. Частный случай – лопнувшее кольцо; дефект устраняется сваркой. Нередко при замене ШРУСа шестеренки на ступице устанавливаются кривовато. Перекос в любую сторону ведет к сбоям в срабатывании ABS. Колодки: истершиеся или поврежденные вызывают неравномерный захват, вследствие чего ABS просыпается уже на скорости в 7 км/час. Может быть пережат суппорт. Для проверки демонтируется колесо, снимается колодка, убирается тормозной шланг и вручную нажимается поршень. Он должен входить легко; если есть затруднения, нужно разбирать дальше и чистить. Срабатывание может вызывать и барахлящая ступица. Новая стоит около $85, так что особо экономные хозяева перематывают ее самостоятельно. Других вариантов, почему срабатывает ABS на маленькой скорости, пока что ни специалисты, ни энтузиасты не выявили. Обращаем внимание: если на СТО уверяют, что причина более замысловатая и не указанная в нашем материале, съездите лучше к другим мастерам. Самое сложное в ликвидации нештатной работы ABS – лечение компьютерных сбоев. Все остальное связано лишь с тормозной системой.

Загорелся “ABS”: Диагностика неисправности тормозной системы

Как выяснить, что случилось с антиблокировочной тормозной системой?

До появления в автомобилях в 70-х годах 20 века системы “ABS”, таковые были менее безопасными, если сравнивать их с сегодняшними современными автомашинами. Особенно это касалось того момента, когда водителю приходилось двигаться или по мокрой, или по заснеженной обледенелой дороге. В те годы старые автомобили как правило оснащались не очень-то качественными колесами (шинами), не вполне надежным задним приводом, а также обычной и простой тормозной системой без всякой электроники. Но сегодня как вы знаете друзья, все изменилось в лучшую сторону. В наши дни большинство из водителей даже и не задумываются о стоящих на машинах современных тормозных системах. Сегодня каждый из нас (водителей) чувствует себя за рулем автомобиля уверенно и надежно, даже при движении по дороге, которая занесена снегом в несколько сантиметров или конкретно обледенела. Дело все в следующем. Большинство современных машин в наше время оснащены (оснащаются) передним приводом, который и придает водителям уверенности при находении за рулем автомашины. И более того, эти автомобили оборудованы еще и новейшими современными электронными системами безопасности, которые контролируют сцепление автомобиля с дорожным покрытием, и отличной современной резиной, которая демонстрирует на скользкой дороге просто какие-то чудеса сцепления с такой трассой.  Одной из самых важных систем в любом современном автомобиле на сегодня является антиблокировочная тормозная система (ABS), которая существенно снижает тормозной путь машины и предотвращает блокировку колес, которая может привести к потере сцепления с дорогой и соответственно далее к заносу.



Смотрите также: Как остановить автомобиль на снегу с системой “ABS”



Система “ABS” стала в автопромышленности уже стандартным оборудованием, она в наши дни устанавливается фактически на каждый современный автомобиль выпускаемый автомобилестроительными компаниями. Как мы не раз уже писали, данная система “ABS” состоит из нескольких деталей, а именно, из датчиков скорости, которые устанавливаются конкретно на колеса машины, из электронного блока управления антиблокировочной тормозной системой и также гидравлических клапанов, которые по определенному сигналу электронного блока тут-же регулируют в каждом колесе определенное тормозное усилие не прибегая к помощи водителя (без его участия).



Колесные датчики “ABS” отслеживают скорость вращения каждого колеса автомобиля и постоянно передают данные авто-компьютеру. Как только системный блок “ABS” начинает замечать (видеть), что колесо перестает вращаться, то он тут-же активирует клапана гидравлической тормозной системы и она в свою очередь моментально начинает снижать тормозное давление в этом самом колесе. В итоге давление тормозной жидкости в колесе тут-же падает и тормозное усилие снижается, что способствует далее разблокировки колеса и возврату сцепления с дорогой. Этот процесс через компьютер машины повторяется несколько раз в секунду и до тех пор, пока автомобиль полностью не остановится или водитель сам не отпустит педаль тормоза.

Блок управления “ABS” и компьютер автомобиля каждый раз при включении зажигания автоматически проводит самотестирование антиблокировочной тормозной системы. То есть, каждый раз, когда вы заводите автомобиль сразу происходит автоматический тест системы “ABS”. В том случае, если во время самотестирования авто-компьютер получает недостаточно данных от датчиков, от блока управления ABS и от гидравлических клапанов тормозной системы, то на приборной панели автомобиля загорается сигнальная лампа со значком “ABS”. Например допустим, если компьютер автомобиля или тот же блок управления “ABS” не получил обратного сигнала от гидравлического насоса тормозной системы или от того-же клапана установленного на каждом колесе, то на приборке (на панели) сразу загорится сигнал “ошибка ABS”,- в виде значка (индикатора).



Обратите друзья ваше внимание конкретно на то, а именно, не смотря на неисправность системы “ABS” и появление на приборной панели ее горящего “сигнала-значка ABS” в самом автомобиле, как правило по-прежнему продолжает работать механическая тормозная система и вы спокойно можете без боязни продолжать движение на машине, но уже без этой электронной системы в помощи блокировки колес во время торможения. То есть другими словами можно сказать, что при поломке системы “ABS” Вы можете безопасно пользоваться своим автомобилем. Правда в этом случае необходимо быть крайне осторожным при торможении на мокрой, заснеженной или скользкой дороге, так как без данной системы “ABS” колеса вашего автомобиля могут переодически блокироваться. Поэтому друзья мы не рекомендуем вам в случае неисправности системы “ABS” эксплуатировать свою машину без соответствующего ремонта долгое время. Таким образом всем водителям должно быть понятно, что в случае выдачи авто-компьютером “ошибки системы ABS” необходимо как можно скорее установить причину этой неисправности и устранить ее в самый короткий срок.



Неисправность системы “ABS”.

И так допустим. В вашем автомобиле, на приборной панели горит сигнальная лампа или значок предупреждающий вас о проблемах с антиблокировочной тормозной системой. Что необходимо делать в этом случае?



Во-первых, для начала надо убедиться, что загоревшийся индикатор значка указывает  именно на проблему с “системой ABS”, а не на неисправность всей тормозной системы автомобиля.



Для этого необходимо внимательно прислушаться к своей машине при торможении и обратить свое внимание на педаль тормоза. Если при торможении вы начали слышать посторонние шумы (свист, стуки, скрипы и т.п. звуки) или же педаль тормоза в машине стала слишком мягкой (мягче, чем обычно), то ваша задача,- прямой дорогой в технический автоцентр, где специалисты должны провести тщательную диагностику всей тормозной системы машины. Помните пожалуйста, что все эти признаки указывают на серьезную неисправность всей тормозной системы автомобиля, что может привести вас во время движения к аварии. Поэтому друзья запомните, если тормоза вашего автомобиля стали очень плохими, мягкими и не совсем обычными, мы не рекомендуем Вам выезжать на дорогу общего пользования при таких тормозах, так как это может быть очень опасным. В таком случае надо вызвать эвакуатор.



Также, чтобы конкретно выяснить, что загоревшийся значок-символ “ABS” неисправности стал причиной именно антиблокировочной тормозной системы автомобиля, вам необходимо также  убедиться, что в тормозную систему машины не попал воздух, что педаль тормоза на автомобиле по-прежнему жесткая, а не стала слишком мягкой, и еще убедиться в том, что в тормозной системе нет утечки тормозной жидкости. Для этого необходимо сначала проверить уровень тормозной жидкости в бачке, а затем только все тормозные трубки и шланги на предмет их разгерметизации или обрыва.



Кроме всего прочего надо помнить, что при включенном зажигании, увидев на приборной панели такой загоревшийся “значок-символ ABS” не надо никогда паниковать. Может быть это всего-навсего обычная ошибка самой электроники автомобиля. Поэтому в такой ситуации надо выключить зажигание и вынуть ключ из замка, а затем заново включить зажигание и проверить еще раз, появляется ли снова на приборке (на панели) “значок-символ ABS”. Повторить этот процесс нужно несколько раз. Вполне возможно, что это действительно  ошибка компьютера автомобиля и после нескольких таких включений и выключений зажигания эта ошибка системы “ABS” просто исчезнет.



Если все-же после нескольких попыток включения и выключения зажигания данная ошибка системы “ABS” на приборной панели не пропадет, то есть не исчезнет, то у вас есть два варианта:

Первый; – отправиться в автосервис и провести тщательную компьютерную диагностику всего автомобиля. Главная особенность диагностики системы “ABS” заключается в следующем, то есть, в электронном опросе блока “ABS” с помощью специального оборудования на всевозможные ошибки в его системе.



Смотрите также: Руководство по зимней эксплуатации автомобиля



С помощью подобной диагностики специалист сможет быстро определить “код” ошибки в системе “ABS”, который конкретно и привел к появлению на приборной панели сигнального “значка-символа ABS”.



Также, этот самый “код ошибки” даст конкретную подсказку, где именно надо искать причину неисправности всей системы “ABS”.



Второй вариант нужен только тем водителям, кто хочет докопаться до этой самой истины самостоятельно и собственными силами. Для того, чтобы не использовать (не применять) дорогостоящего диагностирующего оборудования тестирования системы “ABS”, вам необходим сервис-мануал на ваш автомобиль (книга по ремонту и эксплуатации вашей модели автомобиля), также простой автомобильный инструмент который продается в любом автомагазине и естественно мультиметр с высоким сопротивлением (с высоким импедансом). Если вы не можете найти в продаже необходимую книгу по ремонту вашей модели автомобиля, то поищите пожалуйста ее в сети “Интернет” или скачайте ее на компьютер или на свой смартфон.



Обращаем друзья ваше внимание на следующее, что в некоторых автомобилях вы можете получить прямой доступ к диагностике тех-же “кодов неисправности”, которые хранятся в компьютере автомобиля, и все это без использования специального диагностирующего сканера. Для этого необходимо проверить каждый электронный блок своего автомобиля (в том числе и блок управления “ABS”) с помощью старого проверенного способа, а именно, с помощью двух простых проводов которые вы должны подключить к соответствующим разъемам электронных систем машины. Например, вы можете подключить эти два провода для проверки замыкания цепи в том-же блоке управления “ABS”, для чего необходимо подключить эти два провода прямо к разъему блока управления “ABS” и замкнуть провода булавкой или обычной скрепкой. Если после этой проведенной процедуры ошибка “значка-символа ABS” с приборной панели исчезнет, то причина такой ошибки находится в самом блоке управления антиблокировочной тормозной системы. Точно также и таким же способом можно соединить с помощью скрепки или булавки и без использования проводов, другие определенные и необходимые контакты.



Если же уважаемые автомобилисты ваша машина оснащена более современным компьютером, где диагностика выявления ошибок осуществляется только при помощи подключения сканера к диагностирующему порту “OBD II” (On-Board Diagnostic), то чтобы установить причину “появления значка-символа ABS” на приборной панели вам понадобится только электронная диагностика, которую вы сможете сделать либо в техническом центре, либо сами, но уже с помощью купленного вами недорогого сканера ошибок к порту “OBD II”.

Предположим следующее, что у вас нет пока никакой информации об ошибках в компьютере автомобиля, которые и привели к появлению на приборной панели “значка-символа ABS”. Не спешите проводить компьютерную диагностику. Для начала сами проверьте предохранитель блока управления “ABS”. Ведь частой причиной неисправности работы системы “ABS” становится обычный выход из строя предохранителя блока управления антиблокировочной тормозной системы.



И так следуем далее, вы проверили предохранитель блока управления “ABS” который оказался в рабочем состоянии. Что делать теперь? А теперь вы должны с помощью мультиметра проверить напряжение и сопротивление во всех электронных частях системы “ABS”. Для этого ознакомьтесь с руководством по эксплуатации и ремонту вашего автомобиля а именно, со всеми соответствующими контрольными значениям напряжения и соответствующего сопротивления в датчиках “ABS” и в самом электронном блоке “ABS”.



Смотрите также: Что ломается чаще всего в подержанных автомобилях



Правда надо не забыть еще перед этим проверить основной жгут проводов, которые подсоединены к блоку управления “ABS”. Внимательно осмотрите весь жгут проводов отвечающий за работоспособность всей системы “ABS” на предмет их повреждений. Также, вытащите разъем данного жгута проводов из блока управления “ABS” и осмотрите тщательно все контакты в разъеме, на предмет их загрязнения или окисления. Все контакты у проводов в жгуте должны быть чистыми. Если контакты нуждаются в очистке, то с помощью специального аэрозольного спрея для очистки электрических контактов и разъемов возьмите и очистите разъем от этого загрязнения.

Также, при осмотре контактов разъема жгута проводов системы “ABS” обратите ваше внимание на коррозию контактов. Помните пожалуйста, что даже микроскопические химические вещества окисления и коррозии могут серьезно влиять на сопротивление в электрической цепи системы “ABS”. По проводам, как многие знают, передается небольшой вольтаж электричества (милливольты) и даже малейшее увеличение сопротивления из-за загрязнения контактов разъема может привести к неправильной работе всей электронной части системы “ABS”, а также вызвать ошибку в данной системе, которая и приводит к загоранию на приборной панели индикации “ABS”.



Если контроллер системы “ABS” выглядит целым и находится в рабочем состоянии, а  отсоединение разъема жгута проводов системы ABS от блока антиблокировочной тормозной системы вам не помогло решить проблему горящего “значка-символа ABS” на приборной панели, то настало время проверить исправность датчиков скорости вращения колес, которые передают информацию блоку управления “ABS”. Для этого необходимо изначально замерить сопротивление этих датчиков, сверив их с контрольными значениями указанными в руководстве по ремонту вашего автомобиля.



Если это сопротивление в пределах допустимых норм, то приступайте к визуальному осмотру самих датчиков скорости вращения колес, самих проводов подходящих к ним и к инспекции (осмотру) состояния каждой оси зубчатой шестеренки (или на каждой ступице колеса), которые устанавливаются в машине на каждом колесе. Как правило, подобные датчики относящиеся к механическим сенсорам устанавливались на старые автомобили.

Также, сегодня во многих современных автомобилях в настоящий момент используются датчики, которым необходимо питание электричеством. Как правило используются “датчики ABS” основанные на “эффекте Холла” (внутри датчика установлена пластина-полупроводник), которые, при взаимодействии с магнитным кольцом на ступице колеса фиксируют изменение самого магнитного поля и скорость образования электронов на пластине внутри “датчиков ABS”.



К большому сожалению, не во всех автомобилях эти “датчики ABS” и провода, по которым сигнал от датчиков отправляется в блок управления системой “ABS”, надежно защищены от агрессивной внешней среды. В конечном итоге эти провода и датчики могут выйти из строя из-за повреждения и попадания на них грязи.



Для того, чтобы проверить состояние датчиков скорости вращения колес и провода системы “ABS” необходимо для начала, снять колеса с машины, а именно, поочередно поднимать машину домкратом с нужной стороны и снимать каждое колесо.



Так вы получите свободный доступ к датчикам и к проводам.



Если при осмотре жгута проводов системы “ABS” и датчиков скорости вращения колес Вы обнаружили какие-то повреждения (или датчик скорости вращения колес не надежно закреплен или он болтается), то можете считать, что вы нашли причину появления ошибки на приборной панели, которая и сообщала вам об неисправности системы “ABS”.



Но если же при осмотре этих проводов и “датчиков ABS” вы не обнаружили на них никаких внешних повреждений, то снимите все датчики скорости системы “ABS” со ступицы (или с оси) и проверьте их сопротивление как мы уже говорили, с помощью мультиметра (если вы не сделали это ранее). Контрольные же значения сопротивления в датчиках скорости вращения колес можно посмотреть в специальных книгах по ремонту и эксплуатации вашей модели автомобиля.

Также еще мы советуем всем владельцам автомобилей время от времени проводить осмотр проводов датчиков вращения колес системы “ABS”, делайте это даже в том случае, если антиблокировочная тормозная система машины работает исправно и на приборной панели не загорается “значок-символ ABS”. Дело тут вот в чем, все провода и датчики вращения колес находятся снизу автомобиля и они постоянно подвержены агрессивному воздействию внешней среды. Помните друзья, что самым главным врагом для проводов и датчиков является соль, которая содержится в дорожном реагенте, в воде и в снеге.



По каким причинам горит индикатор “ABS” на приборной панели, если датчики и блок управления с проводами “системы ABS” исправны?

Если после тестирования вы обнаружили, что все электронные части “системы ABS” находятся в исправном состоянии, а “значок-символ ABS” на приборной панели по-прежнему горит, то скорее всего сама проблема связана с гидравлической системой клапанов “системы ABS”, которая к сожалению не подлежит частичному ремонту.



Смотрите также: Что произойдет, если ехать на ручнике



В этом случае вам по-любому необходимо обратиться в технический центр для диагностики гидравлической системы тормозов вашего автомобиля и возможного последующего ремонта. Также советуем вам снять гидравлический “блок ABS” и протестировать его самим самостоятельно с помощью специального оборудования, воспользовавшись при этом специализированной литературой. Удачи друзья!

Изучаем ABS: последний шанс — журнал За рулем

Всего должно быть в меру — это хорошо знают создатели антиблокировочной системы тормозов (ABS). Ее устройство и принцип работы изучал автор.

1

Интересующая нас система прижилась на автомобилях еще в конце 1970-х годов, так что проверку временем она прошла. В настоящее время отсутствие ABS в штатной комплектации — большая редкость. Она существенно повышает безопасность на дорогах и отчасти снижает требования к навыкам водителя. Во всяком случае, под контролем ABS даже у неопытного больше шансов избежать аварийной ситуации.

ВО ВЛАСТИ ПРОЦЕНТОВ

Задача ABS — сохранение управляемости при экстренном торможении. Известно, что у блокированного колеса сцепление с покрытием дороги ниже, чем у катящегося, — создаваемые им тормозные силы меньше, а управляющие вовсе отсутствуют. В лучшем случае автомобиль скользит прямо, в худшем — по неконтролируемой траектории с непредсказуемым результатом. ABS же контролирует работу колеса на границе между максимально возможным (в конкретных условиях) сцеплением и срывом в блокировку, не позволяя ей развиться. Разумеется, сам коэффициент сцепления шин с дорогой от ABS не зависит. На льду он может оказаться раз в десять ниже, чем на сухом асфальте, — значит, и управляемость автомобиля будет разная. Но в обоих случаях ABS обеспечивает максимум возможного. При достаточно точной настройке она способна действовать даже более эффективно, чем водитель-ас.

1 no copyright

Все схемы, таблицы и графики открываются в полный размер по клику мышки.

Работа ABS опирается на коэффициент проскальзывания колес — отношение разности скорости автомобиля и окружной скорости колеса к скорости автомобиля. В различных режимах езды скорость поступательного движения автомобиля и окружная скорость колеса могут не совпадать. При интенсивном разгоне окружная скорость ведущего колеса выше скорости машины, при замедлении — наоборот. Естественно, 100-процентному проскальзыванию соответствуют два режима — блокировка колеса при торможении или буксование на месте. Между тем наилучшее сцепление шины с покрытием и, следовательно, максимальная передача тормозных усилий достигаются при степени проскальзывании колес около 20%. Вот ABS и поддерживает эту величину на уровне 15–20%.

АНАТОМИЯ

Гидравлический контур модуля ABS включает электромагнитные клапаны и насос. При обычном торможении клапаны не задействованы, нужное давление контролирует нога водителя. Но при появлении проскальзывания с риском блокировки колесá включается ABS.

3 no copyright

Современная ABS четырехканальная: такая компоновка дает возможность управлять давлением в тормозной системе отдельно для каждого колеса. Все контуры системы работают сходным образом в трех режимах — удержания давления, его снижения и повышения. При близости колеса к блокировке система переходит в режим удержания давления. Клапаны отсекают суппорт колеса от главного тормозного цилиндра — теперь давление жидкости на поршни постоянное независимо от силы нажима на педаль. Но при проскальзывании выше 20% система снижает давление с помощью насоса, сбрасывая часть жидкости от суппорта к главному тормозному цилиндру. Когда проскальзывание становится ниже определенного порога, система переходит к повышению давления: клапаны открываются — и при нажатой педали давление растет. Эти режимы чередуются, пока не изменится ситуация: торможение прервано или существенно ослаблено и проскальзывания нет либо скорость автомобиля упала ниже 5–15 км/ч (в зависимости от настроек системы). Эта поочередная смена режимов работы и вызывает зуд на педали тормоза. Частота высокая — нога даже лучшего водителя-профи не может соперничать в быстроте с ABS! При торможении ABS поддерживает проскальзывание всех колес на одном уровне для сохранения курсовой устойчивости. На миксте (например, левые колеса автомобиля на асфальте, а правые на льду) система будет поддерживать прямолинейное движение, регулируя давление в контуре каждого колеса в зависимости от сцепления этого колеса с покрытием. Торможение без ABS приведет к уводу автомобиля в сторону покрытия с лучшим сцеплением, а при блокировке колес дело дойдет до разворота.

Едва ли не важнейшие элементы ABS — датчики скорости колес. По их импульсам рассчитывается скорость каждого колеса и сравнивается со скоростью автомобиля. На основании этой информации модуль ABS вычисляет и удерживает проскальзывание каждого колеса на требуемом уровне.

2 no copyright

По выбору конструктора используются пассивные или активные датчики. Пассивный легко опознать по зубчатому кольцу (гребенка) на приводе колеса. Он очень прост: при вращении гребенки датчик выдает аналоговый сигнал напряжения. Но, увы, при низкой скорости вращения колеса такой датчик не выдает четкого сигнала, может ошибаться.

Активный датчик считывает метки магнитного кольца на ступичном подшипнике. Для него характерен четкий цифровой сигнал в виде последовательных импульсов напряжения, величина которых не зависит от скорости вращения колеса. А вот частота импульсов отражает эту скорость.

У полноприводных автомобилей в ABS включен дополнительный G-датчик с акселерометром продольных ускорений. Он отсылает в модуль ABS сигнал ускорения или замедления, учитываемый при вычислении коэффициента коррекции скорости автомобиля. Ведь при определенных обстоятельствах нельзя измерить скорость с нужной точностью.

4 no copyright

ФОРС-МАЖОР

В мире нет ничего идеального, и ABS не исключение. Сохранение управляемости порой оплачивается увеличением тормозного пути. Если ABS эффективна при хорошем сцеплении всех четырех колес с дорогой, то на проблемном покрытии возможны нештатные ситуации. Неровности дорожного полотна (гребенка, трамвайные пути и т. п.) вызывают отскок колес, а при неисправности подвески возможен даже временный отрыв колеса от покрытия. В такие моменты колёса сильно разгружаются, что приводит к их ранней блокировке при вынужденном торможении и, соответственно, к раннему срабатыванию ABS. Такой же эффект раннего срабатывания наблюдается на участках асфальта, покрытых песком, грязью, гравием или на голом льду. Наихудший сценарий — вылет с дороги. Без ABS заблокированные колеса могли бы вгрызаться в покрытие, хоть как-то гася скорость. С ABS же сил

Неисправности абс и методы «лечения»

При работе анти блокировочная система управляет давлением тормозной жидкости в тормозном цилиндре каждого колеса для предотвращения скольжения колес. Система может снижать. поддерживать или увеличивать давление жидкости в цилиндре каждого колеса. Но, абс не способна сделать давление выше обеспечиваемого главным тормозным цилиндром.

При нажатии на педаль тормоза и работе абс на педали могут ощущаться толчки. Блок управления абс получает сигналы от датс=чиков скорости колес и быстро меняет состояние каждого электромагнитного клапана. Насос системы ABS начинает работать, создавая пульсации давления. Антиблокировочная система может эффективно снизить тормозной путь и обеспечить стабильность движения автомобиля.

При блокировании колеса блок управления ABS снижает давление, подаваемое к тормозным цилиндрам отдельных колес во время торможения. Впускной клапан закрыт при открытом выпускном. Лишняя тормозная жидкость в этом случае поступает в гидроаккумулятор системы, откуда насос АБС возвращает ее в главный цилиндр.

Когда же колесо не блокируется, блок управления постепенно увеличивает давление тормозной жидкости в цилиндре каждого колеса для снижения скорости его вращения. Впускной клапан открыт при закрытом выпускном клапане. Увеличенное давление обеспечивается главным тормозным цилиндром.

Признаки неисправности и возможные причины

Не функционирует ABS

Первое что нужно сделать, это проверить сканером наличие или отсутствие кодов неисправности АБС.

Проверьте цепи питания блока управления ABS.

Проверьте цепь переднего датчика скорости колеса.

Порядок проверки переднего датчика скорости:

  1. Проверьте разъем жгута проводов датчика, правильность подключения.
  2. Проверьте правильность установки датчика.
  3. Проверьте сам датчик скорости:
  •  Измерьте сигналы датчика скорости при помощи мультиметра. При замере проверните колесо от руки.
  •  Проверьте отсутствие короткого замыкания между выводами датчика.

Таким же образом проверьте цепи датчиков задних колес.

В скан-тестерах есть фукция проверки функционирования элементов электронно-гидравлического блока. Если блок не работает, проверьте отсутствие утечек тормозной жидкости.

АБС функционирует не эффективно

Проведите все проверки описанные выше. Обратите внимение на напряжение питание блока управления АБС, оно не должно быть ниже напряжения бортовой сети.

Не срабатывает электроклапан гидромодулятора.

Используйте проверку функционирования для проверки гидромодулятора.

Помимо таких «крупных неисправностей» могут быть и более простые и незаметные. Сигнальная лампа АБС может не гореть совсем, в таком случае проверяется в первую очередь сама лампа и комбинация приборов.

Если все проверки показали исправность деталей — замените электронно — гидравлический блок.

Похожие статьи



Загорелась лампочка ABS (АБС): причины и что делать

Система ABS — это важный элемент всей конструкции авто, без которого не обходится безопасное передвижение. Согласно статистике, причиной большого количества дорожно-транспортных происшествий является то, что водители неправильно эксплуатируют тормозную систему. В большинстве случаев такая проблема возникает в зимний период времени, когда покрытие дорог очень скользкое. Рассмотрим более подробно составляющие системы ABS, а также дадим советы о том, что делать, если загорелась лампочка ABS.

Что такое АБС?

Основная функция АБС — это управление тормозным усилием каждого колеса. Однако это происходит таким образом, чтобы колеса машины не блокировались при торможении, но автомобиль при этом быстро останавливался. Благодаря системе АБС при резком торможении водитель не теряет управление над автомобилем.

Если антиблокировочная тормозная система отсутствует или вышла из строя, то при резком торможении перестают вращаться или блокируются колеса. По этой причине автомобиль может занести, особенно когда происходит резкое торможение при повороте.

В любом случае, если загорелась лампочка ABS, система антиблокировки не работает. Проверить, имеется ли проблема, связанная с АБС, легко: нужно разогнать автомобиль до 40 км\час и резко нажать педаль тормоза в пол. Если вибрация педали не чувствуется — АБС не работает. Антиблокировочная система позволяет резко нажать на тормоз и быстро объехать возникшее препятствие. Без ABS резко нажимать на тормоз и при этом одновременно объезжать препятствие не получится, ведь авто может просто занести.

Основные части системы ABS

Антиблокировочная тормозная система состоит из таких главных частей:

  • Датчики вращения, которыми оснащены все колеса автомобиля.
  • Гидравлический блок АБС управления.
  • Механизм, который контролирует правильность работы гидравлического блока.
  • Лампочка ABS, расположенная на приборной панели.

Почему горит индикатор на панели приборов

Если на приборном щитке загорается лампочка ABS, причины этому могут быть следующие:

  1. Подсвечивается каждый раз, когда запускается мотор автомобиля — так система сигнализирует, что она находится в рабочем состоянии. При полной исправности системы спустя некоторое время лампочка должна погаснуть. Если при запуске двигателя не загорелась лампочка ABS, скорее всего, индикатор вышел из строя.
  2. Если лампочка долгое время не гаснет, это означает, что возникли проблемы в системе АБС. Бортовой компьютер, выявляя ошибки, генерирует код поломки, сохраняет его и включает сигнальный индикатор.

Причины появления ошибки АБС

Почему загорелась лампочка ABS при движении автомобиля? Это означает, что полностью вся система или ее отдельные части работают некорректно. Поломка антиблокировочной тормозной системы может возникать по таким причинам:

  • исчез контакт в разъеме подключения;
  • утрата связи с каким-либо датчиком, чаще всего из-за обрыва провода;
  • поломка датчика ABS;
  • испорчен венец на ступице;
  • не работает блок управления АБС.

Особенности поломок

Также причина, почему горит лампочка ABS, может крыться в сильном загрязнении рабочей поверхности датчика, который располагается на колесе. В данной ситуации достаточно помыть автомобиль, чтобы индикатор АБС потух.

Следует вспомнить, давно ли «железный конь» проходил технический осмотр на СТО и как именно делали проверку, ведь многие неопытные мастера выполняют диагностику колес, убирая провода от датчиков. После этого горе-специалисты забывают подключить ранее снятые провода, поэтому индикатор АБС на панели продолжает гореть.

Если возникли проблемы с блоком управления, то устранить их будет проблематично. Обнаружить можно с помощью бортового компьютера, который покажет код ошибки системы. По полученной информации вычисляется проблема с антиблокировкой. Провести замену датчика ABS самостоятельно не удастся, поэтому важно обратиться к специалистам в автосервис.

Чем грозит поломка системы АБС

Если причина кроется в перегоревшей лампочке самого индикатора, то проблем не возникнет. Следует просто заменить ее на станции технического обслуживания или даже самостоятельно.

Если сигнал ABS горит во время движения, важно не паниковать и резко не останавливать автомобиль — в большинстве случаев передвигаться дальше безопасно. Но нужно помнить в этой ситуации, что рассчитывать на бесперебойную работу антиблокировочной тормозной системы, а также автоматического контроля тяги и полагаться на адекватное функционирование системы стабилизации курсовой устойчивости не стоит. Поэтому необходимо прислушаться к тому, как ведет себя автомобиль при движении и нормально ли работает тормозная система. Только после оценки состоянии авто можно принять решение: ехать в автосервис самостоятельно или вызвать эвакуатор.

Что можно сделать своими руками

Разберем детально, что можно сделать самостоятельно при обнаружении проблемы с системой АБС:

  1. Открывают капот и отключают аккумулятор. Чтобы найти электронный блок управления, нужно заглянуть под капот. Данный механизм располагается в одном корпусе с гидромодулятором — распределителем тормозных усилий. Как узнать электроблок? К системе подсоединено большое количество тормозных трубок (чаще всего 6) и проводов с разъемом. Для визуального осмотра разъем отсоединяют и осматривают на наличие в нем воды или механических повреждений контактов. При обнаружении влаги ее продувают или просушивают.
  2. Важно проверить предохранители, что должно быть сделано в первую очередь. К системе АБС могут подсоединяться несколько предохранителей, которые располагаются преимущественно в подкапотном монтажном блоке.
  3. Самостоятельное выявление проблем в функционировании АБС — это не всегда просто занятие. Специалисты автодела также советуют осматривать автомобильный подъемник. В данной ситуации разрешается приподнять машину домкратом. Основная задача — осмотреть провода на наличие повреждений. Провода колесных датчиков чаще вкручены в ступицу. Эта проверка позволит выявить, перетерлись ли провода о колесо и слетели с креплений.
  4. Также важно проверить провода колесных датчиков, длина которых может достигать одного метра. Влагу и ржавчину обязательно стоит устранить.
  5. Если с основными узлами автомобиля все в порядке, но все равно горит лампочка АБС, то «железного коня» стоит незамедлительно протестировать на СТО, где специалисты попробуют «скинуть» ошибку по блокировочной системе простым снятием клеммы аккумулятора.
  6. В случае если ни один из предложенных способов приведения в порядок индикации не помог, следует незамедлительно ехать в автосервис, чтобы с помощью компьютерной диагностики определить и устранить неисправность.

Принцип функционирования системы АБС достаточно прост и понятен в плане самодиагностики. А сегодня выявлено не так много причин, из-за которых она может выйти из строя. При грамотном подходе большинство автолюбителей сможет самостоятельно обнаружить и устранить поломку. В ином случае стоит лишь обратиться к специалистам на СТО.

Если не работает ABS… — Mazda 626, 2.0 л., 1996 года на DRIVE2

Купил машину года полтора назад. Японский автопром — это японский автопром и в нем должно работать все. И вот пришло время чинить все, что не работает по электронике. Так вот, с первых дней покупки не работал ABS. Вроде как это меня и не напрягало, потому что когда купил, то прошлый хозяин вытянул лампочку, чтобы она не маячила и на этом все это проблемы были исчерпаны.
Ну вот я и решил разобраться с этим и починить. Первое что пришлось сделать — это вставить лампочку (из принципа, чем быстрее она достанет, тем быстрее починю АБС 🙂 )
Я Вам это рассказываю для того, что если у кого будет такая ситуация, чтобы знали что делать. Значит так, для этих машин есть компьютерная диагностика, а есть обычный способ, диодная лампочка с резистором и проводами и перемычка. Такими способами можно проверить ошибки.
Так вот я воспользовался вторым способом — лампочка… При тестировании мне показал следующий список ошибок: нерабочий передний левый датчик, нерабочий передний правый датчик и нерабочий задний правый датчик. Вроде как компьютеру нужно верить, но в моем случае закралось недоверие и не мог поверить, что сразу накрылись три датчика.
Поэтому взяв в руки тестер и пробежался по всем датчикам я определил, что неработал только задний правый. Поменяв его, ABS заработал и никаких нареканий на него нет.
Так вот к чему эта запись, что не всегда компьютер может показывать правду и стоит иногда немного включать свой интелект и потратить немножко больше времени 🙂
Р.S.: на рабочем датчике сопротивление показывает около 1500, а на нерабочем вообще ничего не показывает. Если если есть вопросы, то могу что-то больше расказать про эту поломку 🙂 Спасибо за внимание 🙂 Если на днях сделаю фото, то выложу 🙂

Пробег: 197 000 км

частые неполадки блока и особенности работы ABS

ABS (антиблокировочная система торможения) — система сохранения контроля над автомобилем при экстренном торможении, благодаря отсутствию законченной фиксации колес. Абсолютная блокировка колес оказывает только негативный эффект, следует производить постепенную остановку. Самостоятельно добиться результата сложно, поэтому ремонт ABS должен производиться своевременно. Причина в том, что, уходя в юз, автомобиль теряет устойчивость, тормозной путь увеличивается.

В некоторых ситуациях торможение занимает более продолжительный путь, что важно, когда уровень движения на дороге высокий. Трение покоя (при вращении колес) более эффективное, но постоянный сброс педали тормоза для контроля торможения оставляет место для человеческого фактора.

Обязательный ли блок ABS?

ABS считается элементом обеспечения активной безопасности, в экстремальных ситуациях может спасти жизни пассажиров. Соответственно, если блок отсутствует, увеличивается риск попадания в аварийные ситуации с печальным исходом.

Без блока ABS автомобиль пригоден к использованию и его отсутствие не всегда заметно. На сколько вы цените свою жизнь и жизнь пассажиров? Этот фактор и считается ключевым, поэтому ремонт ABS обязателен.

Нужно ли отключать ABS?

Не секрет, что в городских реалиях система ABS не всегда проявляет себя позитивно. Увеличение тормозного пути учитывается заранее. Некоторые владельцы автомобилей полностью отказываются от технологии, считая ее бесполезной. Несмотря на недостатки, присутствуют множественные преимущества в маневренности, особенно при плохом сцеплении с дорогой.

Отключить ABS реально, но выполняется процедура на свой страх и риск. Доступный вариант заключается в обесточивании блока: необходимо вынуть предохранитель ABS.

Почему загорается лампочка ABS?

В нормальном состоянии после зажигания включается подсветка и система, проверив, что все в порядке, выключается. Если не происходит выключение индикатора, это свидетельствует о проблеме, где антиблокировочная система подверглась деструктивному влиянию.

Это тревожный сигнал, который свидетельствует о сбое в системе торможения. Получается, что в экстренной ситуации помощи ждать неоткуда. Предварительно озаботившись «здоровьем» автомобиля и выполнив своевременный ремонт ABS, он, в свое время, позаботится о вас.

Почему ABS трещит зимой?

Зимой у ABS может наблюдаться хруст, в большинстве случаев он не слышен, но, бывает, создается значительный уровень шума. Иногда даже отдает в педаль тормоза определенная вибрация.

Такое состояние является ненормальным и требует провести ремонт ABS. Причин для подобного поведения может быть много: выход из строя датчика на колесе, неодновременное торможение колес и т.д. Самостоятельно перебирать все варианты сложно, лучше обратиться к специалистам.

Базовый ремонт ABS

Ремонт ABS самостоятельно выполняется, разве что, при проверке исправности предохранителя и лампочки. Датчики находятся на ступице, колесе и т.д., вероятно, они вышли из строя или блок сломался.

Иногда причина механическая, отключен индикатор при смене колодок, ступицы, затем его не подключили. Расположение датчиков отличается в зависимости от модели автомобиля, здесь уже ремонт ABS осуществляется мастером.

Где отремонтировать блок ABS в Минске?

Когда есть проблема, она требует устранения. В отдельных случаях возможно самостоятельно определить неисправность. Обычно ремонт ABS производит специалист, который откалибрует все необходимые параметры и проверит работоспособность системы торможения. СТО каталога TAM.BY выполнят ремонт ABS, устранив деструктивные влияния на автомобиль.

Как проверить датчики АБС: ошибки ABS и диагностика

Антиблокировочная система тормозов ABS (АБС) является одной из наиболее распространенных систем активной безопасной на автомобиле. Данное решение позволяет избежать полной блокировки колес при активном торможении и сохранить контроль над управлением.

Фактически, водитель получает возможность экстренно тормозить и одновременно управлять транспортным средством. В свою очередь, это дает возможность объехать препятствие, изменять направление движения ТС, чтобы избежать серьезных ДТП и т.п.

Само собой, если на панели приборов горит ABS, необходимо срочно провести диагностику и устранить неисправности, ошибки АБС или сбои. Как показывает практика, среди частых поломок выделяют выход из строя датчиков системы. Далее мы рассмотрим, как проверить датчики ABC.

Содержание статьи

Не работает АБС: датчик ABS и его проверка

Итак, диагностика АБС необходима в том случае, если сама система явно работает со сбоями, на панели приборов горит значок ABS и т.д. Важно понимать, что датчик данной системы является важным элементом.

Более того, если на машине есть и другие системы активной безопасности (например, антибукс, система курсовой устойчивости и т.д.), в этом случае  при неисправности датчиков АБС также происходят отказы и сбои в работе данных систем.

На начальном этапе проверок следует провести диагностику системы ABS. Это позволит определить, какой датчик АБС не передает сигнал на блок управления (выйти из строя может задний датчик АБС или передний, левый или правый).

  • Самым простым способом определения является компьютерная диагностика. Если машина не старая, тогда достаточно подключить OBD-сканер и быстро определить, какой датчик не дает показаний о вращении колеса.

Однако важно понимать, что данные не всегда точны и четко указывают на неисправности именно датчика. Часто бывает так, что датчик ABC  полностью работоспособен, а сама проблема кроется в проводке или устройству, которое фиксирует вращение колеса.

Если диагностика выявила неисправность датчика АБС, следует точнее определить, в чем причина: сам датчик, имеет ли место обрыв, короткое замыкание или сигнала нет вообще. В любом случае, определив проблемный элемент, можно проверить датчик АБС тестером-мультиметром.

Для такой проверки мультиметр переводят в режим «диод», так как подавляющее большинство датчиков имеют защиту-диод, последовательно включенный в цепь. Получается, обычный прозвон датчика может не дать достоверного результата.

Датчик следует прозванивать в обоих направлениях. Как правило, сопротивление датчика АБС может быть от сотен Ом до 2 килоОм. При этом важно понимать, что прозвон датчика от разъема все равно не позволяет определить, как сигнал проходит на блок ABS.

  • Обратите внимание, часто поврежденным может быть провод, который соединяет разъем датчика и блок ABS. Часто такая неполадка характерна для задних датчиков ABS. Дело в том, что назад идут длинные кабели (доходит до 180 см). Естественно, на такой длине риски обрывов, перетирания, заломов и других повреждений заметно повышаются.

Чтобы выполнитm проверку датчика от блока управления ABS, нужно определить распиновку разъема. Дело в том, что разъемы ABS и контакты датчиков на разных авто отличаются. Чтобы получить точные данные, для этого изучают специальную техническую литературу по конкретной модели авто, задействуют ресурсы в Интернете и т.д.

Определившись с распиновкой, потребуется отсоединить разъем от блока, после чего выполняется прозвон датчика АБС напрямую от контактов разъема. На самом блоке ABS, который обычно стоит под капотом, разъем легко найти, а также определить и  тип самого блока.

  • Идем далее. В случае, когда после проверки мультиметром датчик АБС можно прозвонить в одну или обе стороны, не всегда это точно говорит о полной исправности. Причина- датчик представляет собой катушку индуктивности, которая находится в магнитном сердечнике.

Такая катушка имеет огромное количество витков из тонкого провода. Если вовнутрь датчика попадет влага (с учетом его места расположения на колесе это весьма вероятно) или начнется коррозия, элемент может замкнуть. Точнее, замыкает его катушка (межвитковые замыкания).

Так вот, в подобной ситуации сопротивление обмотки практически не меняется, однако сигнал все равно ухудшается. В свою очередь, это приводит к низкому уровню сигнала и фактически означает выход датчика из строя. Другими словами, не все неисправности АБС удается быстро обнаружить при помощи мультиметра.

Если замена датчика АБС не дала результатов

Рассмотрев доступные способы, как проверить АБС, может показаться, что достаточно определить проблемный датчик и заменить его. Также решением может показаться замена проводки.

Однако на деле не все так просто. Часто автолюбители сталкиваются с тем, что даже после замены датчика ABS система все равно не работает.  Кстати, такое происходит и в тех случаях, когда АБС работала нормально, но после замены ступицы или ступичных подшипников загорается лампочка ABS.

При этом компьютерная диагностика показывает, что от датчика АБС нет сигнала. Далее выполняется замена датчика, но система ABS все равно не работает. Даже если удалить ошибку при помощи сканера, через несколько метров или через 1-2 торможения ошибка загорается снова.

Так вот, причина в данном случае вовсе не в датчике. Часто виновником становится способ формирования сигнала  от датчика вращения колес. Если точнее, в случае, когда индуцирующим элементом выступает гребенчатое кольцо на ступице (кольцо АБС). Сама торцевая часть датчика расположена возле гребенки, которая изготовлена из магнитомягкого материала.

Зазор между ними  минимальный, всего от 0.2 до 0.8 миллиметра. Если в эту область налипает грязь  или камни, это приводит к нарушению зазора, смещению датчика, разрушению наконечника. Естественно, сигнал станет слабым. Также сама гребенка может засоряться, что становится причиной сбоев.

Учитывая такую особенность, перед установкой нового датчика нужно сначала проверить зазор, почистить гребенку растворителем. По окончании следует щупом проконтролировать величину зазора. Не допускается увеличение зазора больше 1 мм. Также важно осмотреть элементы на предмет возможных повреждений.

Если нет точной уверенности, можно сравнить детали с такими же устройствами  на другом колесе. В том случае, если выявлен повреждения гребенки колеса, элемент нуждается в замене.

Еще добавим, что индуцирующий элемент на некоторых авто может быть реализован в виде резинового кольца или магнитной ленты. Внутри кольца стоят магнитные пластинки. Бывает так, что во время поточных ремонтов данное кольцо просто не устанавливают. Естественно, система ABS без них работать не будет.

Что касается ленты, ее легко повредить. Это значит, что работать нужно осторожно, так как в случае повреждения ленты датчик АБС не будет нормально работать. Еще важно следить за тем, чтобы во время замены ступичного подшипника был установлен элемент с индуцирующим кольцом в том случае, когда именно такая конструкция предусмотрена на авто.

Подведем итоги

С учетом приведенной выше информации становится понятно, что в рамках диагностики системы ABS следует учитывать целый ряд возможных нюансов. Прежде всего, важно понимать, что даже если сканер выдает неисправность датчика, замена выполняется в последнюю очередь.

На начальном этапе следует отдельно проверять проводку, а также зазоры между индуцирующим кольцом и наконечником, состояние указанных элементов системы и т.д.  Также важно обращать внимание на то, в каком состоянии находятся и другие детали, установленные рядом с датчиками ABS.

Напоследок отметим, что срок службы датчиков и других составных элементов конструкции напрямую зависит от особенностей эксплуатации. При езде следует избегать движения по пересеченной местности, чтобы не повредить проводку на датчики ABS. Также нежелательно погружать колеса в грязь или в лужи, агрессивно ездить по песку и т.п.

Рекомендуем также прочитать статью о том, почему педаль тормоза стала мягкой или твердой. Из этой статьи вы узнаете, по какой причине меняется жесткость педали тормоза, а также что делать в подобной ситуации, как найти и устранить причину.

Также рекомендуется периодически очищать детали системы ABS (мягкой щеткой или очистителем), контролировать зазор между датчиком и гребенкой. Напоследок отметим, что во время ремонта ходовой части и подвески, нужно отдельно учитывать все тонкости и нюансы, рассмотренные выше. Только такой подход позволяет увеличить срок службы и добиться безотказной работы ABS на автомобиле.

Лексус, не работает ABS

  • Ошибка C0200 на Лексусе
  • Ошибка C0200 на Тойоте

Очередной Лексус. Жалобы клиента — не работает ABS и  горит CHECK VSC. Начинаем диагностику — в этот раз буду использовать Toyota Techstream, в этом случае он более удобен чем Carmanscan.

Течстрим позволяет увидеть ошибки по всем имеющимся системам сразу, а также позволяет увидеть стоп-кадры к сохранённым ошибкам что очень полезно и чего к сожалению не умеет карманскан.

Здесь мы видим кучу ошибок по системам, но нас сейчас интересует в первую очередь ABS. Выбираем систему ABS.

Здесь мы видим ошибки по всем колёсным датчикам , неисправности ABS ( C1223 у тойот бывает всегда вместе с любой ошибкой) , и C1235 (посторонний объект на наконечнике датчика вращения).

Как видим две ошибки имееют стоп-кадры (снежинка). С таким количеством ошибок бороться бессмысленно, эти ошибки могли копиться тут годами, при отключении аккумулятора ошибки системы ABS не стираются у Тойот-Лексусов. Ошибки нужно стереть и смотреть какие ошибки останутся, если нужно будет сделаем тестовую поездку. Но перед тем как стереть ошибки нужно просмотреть и сохранить эти стоп-кадры, это нужно делать обязательно так как в них может быть очень ценная информация для анализирования причин ошибки, которую потом нигде не возьмёшь. Сначала посмотрю что за посторонний объёкт в правом колесе.

Здесь мы видим что при равномерном движении прямо правое колесо у нас очень шустро разогналось.

Стираю ошибки, вот это остаётся.

Обрыв того же правого переднего датчика (C0200), ошибка есть в данный момент это хорошо.

Снимаем колесо, не забывая о технике безопасности, дополнительный упор всегда ставлю, знаю случаи падения машин с домкратов.

Здесь видим что проводка датчика уже ремонтировалась.

При ближайшем рассмотрении не очень качественно. Что интересно, человек ремонтировавший это использовал изоленту трёх цветов, у парня есть чувство вкуса.

Проводку ремонирую.

И собственно всё, ошибок нет.

Тестовая поездка подтверждает полную работоспособность системы ABS.

Коды ошибок ABS, датчики —

  • C0200 — неисправность в цепи правого переднего датчика частоты вращения
  • C0205  — неисправность в цепи левого переднего датчика частоты вращения
  • C0210 — неисправность в цепи правого заднего датчика частоты вращения
  • C0215 — неисправность в цепи левого заднего датчика частоты вращения

Буквально на следующий день Тойота Королла с такой же проблемой.

На диагностике Тойота Королла с неработающей ABS, машина после ДТП и кузовного ремонта. Ошибка таже — C0200, обрыв переднего правого датчика. Смотрим — обрыв действительно. Проводку восстанавливаем, всё работает.

Ещё одна машина с ошибкой С0200

На этот раз это Toyota Prado 120, периодически загораются лампы ABS и все остальные, курсовая устойчивость и т.д. На момент диагностики неисправность не проявляется, система работает. Подключаем осциллограф к правому переднему датчику и крутим колесо руками. Сигнал есть, сигнал в норме, ошибок нет. Начинаем шевелить проводку датчика во время вращения колеса и видим такую картину.

Эти иголки на осциллограмме возникают при пропадании контакта. Для того чтобы добраться до разъёма датчика снимаем воздушный фильтр.

Причина таже что и в предыдущем случае — обрыв провода. Ремонтируем проводку, всё работает как нужно.

Признаки неисправного или неисправного модуля управления ABS

Антиблокировочная тормозная система автомобиля – это дополнительная функция безопасности, которую можно найти во многих современных автомобилях. Система ABS предназначена для предотвращения блокировки колес при резком торможении, предотвращая занос или аквапланирование автомобиля. Система ABS состоит из модуля ABS и датчиков ABS на каждом колесе. Датчики определяют скорость вращения колес и отправляют сообщение в модуль ABS, чтобы быстро задействовать тормоза, когда обнаруживается, что автомобиль заносит или теряет сцепление с дорогой.

Когда система ABS не работает, потеря тяги, занос и аквапланирование гораздо более вероятны при резком торможении. Система ABS на большинстве автомобилей обычно предназначена для подачи множества предупреждающих знаков при возникновении каких-либо проблем с системой. Знание этих предупреждающих знаков и решение проблемы, как только она возникает, поможет гарантировать, что ваша система ABS и автомобиль будут продолжать работать для максимальной безопасности.

1. Не отвечает педаль тормоза

В некоторых случаях, в зависимости от модели автомобиля, при выходе из строя модуля АБС педаль тормоза может не реагировать.Это очевидная проблема, поскольку не реагирующая педаль тормоза не остановит автомобиль или не сможет сделать это достаточно безопасно. В большинстве случаев это происходит медленно, с течением времени. Обычно педаль тормоза становится все труднее нажимать, пока она не перестает реагировать.

2. Тормозные колодки требуют большего усилия для нажатия

Когда все компоненты тормозной системы работают нормально, педаль требует очень небольшого усилия. На него должно быть очень легко надавить, и при нажатии на него сразу же должен наблюдаться заметный эффект замедления транспортного средства.Если вы начнете замечать, что со временем педаль требует повышенного усилия для достижения того же самого тормозного усилия, то это может быть признаком возможной проблемы с модулем ABS.

3. Индикатор ABS горит

Наиболее частым признаком неисправности системы АБС является включение индикатора АБС. Индикатор ABS будет иметь желтый цвет и эквивалентен индикатору Check Engine, за исключением того, что он предназначен только для диагностики проблем с системой ABS. Старые автомобили, оснащенные более ранними системами АБС, могут не иметь лампы АБС, а вместо нее могут использовать лампу проверки двигателя.Если загорается индикатор ABS, это верный признак неисправности системы ABS.

4. Тормоза блокируются

При правильном функционировании система ABS специально разработана для предотвращения блокировки колес при резком торможении, предотвращая потерю тяги. Однако могут быть определенные случаи, когда неисправный модуль АБС может вести себя хаотично, вызывая блокировку тормозов даже в нормальных условиях вождения. Если вы сталкиваетесь со спорадическим поведением тормозов, например, со случайными щелчками и / или срабатыванием тормозов, то, возможно, необходимо заменить модуль АБС.

Безопасно ли водить машину со светом АБС? Вот что вы делаете


Получите мгновенное онлайн-предложение для своего автомобиля!

Введите свой почтовый индекс ниже, чтобы БЕСПЛАТНО получить оценку и узнать, сколько стоит ваша машина.
Получите реальную стоимость автомобиля в течение 24-48 часов!

К счастью, сегодня в большинстве автомобилей есть антиблокировочная система тормозов, которая поможет вам в таких ситуациях, но что происходит, когда эта система испытывает проблемы? Будет ли безопасно ездить на вашей машине?

Предупреждающий световой сигнал ABS не следует игнорировать, даже если ваш автомобиль едет нормально, он все еще может представлять опасность на улице.

Если на вашем автомобиле горит индикатор АБС, возможно, вы спрашиваете

Знаете ли вы?

ABS стала обязательной функцией для всех автомобилей, продаваемых в США после сентября 2013 года. Если ваш автомобиль был произведен до 2013 года, то есть вероятность, что в автомобиле отсутствует эта функция. Самый простой способ проверить – включить машину. Если в автомобиле есть такая функция, вы должны заметить, что на приборной панели несколько раз загорается и гаснет индикатор ABS.

Сколько стоит моя машина

Что такое АБС?

Антиблокировочная тормозная система (ABS) – это функция безопасности, установленная производителем.Он разработан для предотвращения блокировки тормозов после сильного нажатия на педаль. Конечная цель этой системы – не улучшить вашу тормозную способность, а, напротив, поддерживать контакт шин с дорогой, чтобы предотвратить опасное скольжение.

Почему загорается и гаснет индикатор ABS?

Мигающий световой сигнал АБС – не обязательно плохой знак. В большинстве автомобилей индикатор ABS будет включаться и выключаться после запуска двигателя. Это просто процедура самотестирования, которую система будет выполнять каждый раз при запуске автомобиля, чтобы убедиться, что она работает в соответствии с программой.

Почему во время движения загорелась лампа ABS?

Если индикатор ABS загорелся во время движения, значит, ваша антиблокировочная система не работает на полную мощность. Ваши тормоза по-прежнему будут работать, но если вы внезапно нажмете на них, АБС может не сработать, и вы можете потерять контроль над автомобилем.

Как я узнаю, что моя АБС работает?

При сильном нажатии на педаль тормоза возникает ощущение, будто педаль трясется или трясется. Не пугайтесь этого, это нормально.Когда вы нажимаете на тормоза, ваши суппорты будут зажимать роторы и в конечном итоге заставят их заблокироваться. К счастью, в вашей системе ABS есть датчики скорости, которые будут включать ряд гидравлических клапанов. Это ограничит давление на роторы и предотвратит их блокировку.

Если ваша система ABS работает со сбоями, и вы больше не хотите бросать деньги на свой поврежденный или утилизируемый автомобиль и хотите продать его, то попробуйте CarBrain! Мы сделаем предложение на большинство марок и моделей всего за 90 секунд! Готовы быстро и легко превратить эту машину в наличные? Нажмите здесь, чтобы начать сегодня

Безопасно ли водить автомобиль со светом АБС?

Когда загорается индикатор ABS, это не означает, что на вашем автомобиле небезопасно ехать из точки A в точку B.Автомобиль по-прежнему будет работать в обычном режиме, он будет нормально заводиться и ехать, как всегда, и ваши тормоза также будут работать. Теперь предположим, что олень выпрыгивает на середину дороги или какая-то машина подрезает вас, и вы должны резко нажать на тормоза, не будет никакой гарантии, что система ABS сработает, и вы рискуете заблокировать свой колеса, вызывающие неконтролируемое скольжение в любом направлении.

Когда водить машину небезопасно?

Помимо лампы ABS, у вашего автомобиля есть сигнальная лампа тормоза.Этот свет загорается всякий раз, когда возникают проблемы с тормозами. Это может быть что-то простое, например, низкий уровень тормозной жидкости или потеря давления жидкости. В некоторых новых автомобилях даже есть датчики для измерения износа тормозных колодок и загораются сигнальные лампы, когда пора менять тормоза.

Если сигнальная лампа ABS загорелась рядом с сигнальной лампой тормозов, то управлять автомобилем не рекомендуется, поскольку обе системы контроля тормозов испытывают проблемы и требуют немедленного внимания.На этом этапе мы рекомендуем отбуксировать автомобиль в магазин и не садиться за руль.

Как исправить свет из АБС-пластика?

ABS – это комплексная система безопасности с несколькими датчиками скорости и модулями. Для системы ABS не существует «Быстрого исправления», и над ней должен работать сертифицированный профессионал. Первый шаг – диагностировать проблему. Если это всего лишь один или два датчика, то вам повезло, поскольку ремонт может стоить несколько сотен долларов, и с этим покончено.

Теперь, если у вашего автомобиля есть проблемы с АБС, и он был вовлечен в столкновение или ранее ремонтировался, ремонт может быть не таким простым, и это может означать полную замену системы АБС вместе с другими компонентами подвески и рамы, которые могут быть источником неисправность антиблокировочной системы.

Сколько стоит ремонт системы АБС?

Стоимость ремонта системы ABS может варьироваться в зависимости от года выпуска, марки и модели автомобиля. Также серьезность проблемы повлияет на окончательную стоимость ремонта.

Для обычного автомобиля с минимальными проблемами с АБС вы можете рассчитывать потратить от 150 до 250 долларов на датчик скорости, а модули, которые идут вместе с этими датчиками, могут стоить до 600 долларов или больше в зависимости от того, какой автомобиль у вас есть.

Средняя почасовая ставка любого механика может колебаться от 90 до 200 долларов в час! В идеальном мире, где механик может легко получить доступ ко всем датчикам / модулям и нет других проблем с системой, вы можете рассчитывать как минимум на два часа работы.Это означает, что ремонт АБС может стоить более 1000 долларов.

Какие у меня другие варианты?

Ремонт автомобиля не всегда может быть разумным вариантом. Вы рискуете потратить больше, чем стоит автомобиль, а эти с трудом заработанные деньги вы никогда не вернете. Первый шаг – определить, серьезны ли проблемы или нет. Если они просты и имеют быстрое решение, тогда, во что бы то ни стало, отремонтируйте эту машину.

Теперь, если у вашего автомобиля есть серьезные проблемы, и вам придется вернуть его в дорогу в тысячи долларов, то лучше сразу продать его, чтобы избежать дальнейшего обесценивания.

Вы можете продать это CarBrain! Мы умеем продавать вашу машину и гордимся ею. Большинство производителей и моделей получат онлайн-предложение всего за 90 секунд! Если вы согласны с нашим предложением, мы доставим вам оплату прямо в руки и отбуксируем автомобиль бесплатно! Все это всего за 24–48 часов.

Процесс быстрый и простой, просто нажмите здесь и начните прямо сегодня!

Сколько стоит моя машина

Почему горит индикатор ABS? | Новости

АВТО.COM – ABS обозначает антиблокировочную тормозную систему, и если на приборной панели вашего автомобиля горит сигнальная лампа ABS, это означает, что антиблокировочная система отключена из-за неисправности.

Связано: Система ABS: что вам нужно знать

Обычные тормоза вашего автомобиля должны работать нормально, но функция антиблокировки, предотвращающая блокировку колес во время торможения, работать не будет. Кроме того, если в вашем автомобиле есть система стабилизации и противобуксовочная система, они также будут отключены, потому что эти системы полагаются на те же датчики скорости вращения колес, что и антиблокировочная система.

Все автомобили 2012 года выпуска и новее должны иметь систему стабилизации, поэтому они также должны иметь антипробуксовочную систему и антипробуксовочную систему. Многие старые автомобили также имеют некоторые или все эти функции.

Индикатор ABS (обычно желтый, желтый или оранжевый) должен кратковременно загораться каждый раз при запуске автомобиля в рамках проверки системы. Если индикатор продолжает гореть, это означает, что что-то не работает и система отключена.

При использовании ABS датчики, установленные на каждом колесе, контролируют скорость вращения колес.Если во время торможения один поворачивается медленнее других, это означает, что он блокируется, что может вызвать занос и потерю управляемости. Предполагается, что АБС вмешивается, быстро «накачивая» тормоза на заблокированном колесе, позволяя ему вращаться, так что водитель сохраняет контроль за торможением и рулевым управлением.

Вот что вызывает это:

  • Перегорел предохранитель системы
  • Датчик скорости вращения колеса, поврежденный или покрытый дорожной грязью
  • Обрыв провода между датчиками и контроллером АБС
  • Перестал работать контроллер АБС

Насос и клапан, которые создают необходимое давление тормозной жидкости для каждого колеса для предотвращения блокировки, также могут включать сигнальную лампу датчика ABS, когда эти элементы выходят из строя.

Если загорается красная сигнальная лампа штатных тормозов, это обычно означает, что ваш автомобиль теряет тормозную жидкость или тормоза настолько изношены, что у вас нет нормального тормозного усилия. Любая из этих ситуаций требует немедленного внимания и возможных ремонтных работ.

Редакционный отдел Cars.com – ваш источник автомобильных новостей и обзоров. В соответствии с давней политикой этики Cars.com редакторы и рецензенты не принимают подарки или бесплатные поездки от автопроизводителей.Редакционный отдел не зависит от отделов рекламы, продаж и спонсируемого контента Cars.com.

Ремонт ABS

Об антиблокировочной тормозной системе

Проще говоря, антиблокировочная тормозная система или ABS предотвращают блокировку колес во время резких торможений, которые могут привести к неконтролируемому скольжению автомобиля. В большинстве случаев антиблокировочная система тормозов позволяет водителю остановить автомобиль на минимально возможном расстоянии и сохранить уверенное рулевое управление.АБС неэффективна только в снежных условиях.

Сложная антиблокировочная тормозная система контролирует скорость каждого колеса и поддерживает их вращение с одинаковой скоростью, прилагая или ослабляя тормозное давление на отдельные колеса. Это то, что вызывает пульсацию педали тормоза при резкой остановке. Результатом хорошей антиблокировочной тормозной системы является улучшенный контроль над автомобилем и меньшая вероятность заноса, особенно на мокрой или скользкой поверхности. Технология ABS стала стандартом практически для всех автомобилей, и с каждым новым поколением автомобилей она становится все более отзывчивой и эффективной.

Очистка и замена датчика антиблокировочной системы

Технология ABS требует регулярного осмотра и обслуживания квалифицированным специалистом для безопасной и надежной работы. Одна из наиболее распространенных работ по техническому обслуживанию – очистка датчиков, отслеживающих скорость вращения колес. Эти датчики подвергаются воздействию грязи и сажи, и нечистые датчики могут вызвать неправильное функционирование.

Рекомендуется, чтобы все владельцы транспортных средств выполняли осмотр тормозов в рамках своего графика планового технического обслуживания – что-то вроде замены масла или ротации шин.Если квалифицированный специалист осмотрит вашу АБС, вы обеспечите необходимое тормозное усилие, а также то, что вы и ваши пассажиры останетесь под защитой тормозной системы вашего автомобиля.

Как работают антиблокировочные тормоза

Антиблокировочная тормозная система зависит от компьютерных процессоров, электрической системы и гидравлической системы. По сути, технология ABS берет на себя пороговое торможение, практикуемое опытными водителями предыдущих поколений, и автоматизирует его, что означает, что водители любого уровня подготовки могут пользоваться одинаковыми стандартами безопасности.

С точки зрения технического обслуживания необходимо поддерживать уровни жидкости, а уплотнения и прокладки следует проверять и при необходимости заменять. Также необходимо проверить процессоры и напряжение системы, чтобы выявить неисправные компоненты. Важно регулярно проверять тормоза с АБС, чтобы гарантировать надлежащую работоспособность и безопасность.

Нужна помощь по системе АБС?

Если вы подозреваете, что ваша система АБС работает неправильно или если на приборной панели горит индикатор АБС, рекомендуется отвезти свой автомобиль к сертифицированному технику Meineke, который сможет правильно диагностировать и решить проблему.

Способы устранения неисправности модуля АБС в вашем VW

Способы устранения неисправности модуля АБС в вашем VW

by schearerswpadmin 3 июля, 2019

Volkswagens , хотя и очень популярная марка автомобилей, имеет известную тенденцию к отказу модуля ABS . Несмотря на то, что производитель принимает меры предосторожности, чтобы предотвратить возникновение как можно большего количества проблем с модулем АБС, способность самостоятельно распознать симптомы неисправности модуля АБС по-прежнему очень важна.Было бы разумно идентифицировать знаки, поскольку модуль ABS играет важную роль в предотвращении аварии вашего автомобиля. В этой статье мы определим роль модуля ABS и перечислим симптомы, на которые следует обратить внимание, когда один из них действительно выходит из строя. Мы также обсудим профилактические методы и решения.

Роль модуля АБС

Антиблокировочная тормозная система или ABS в вашем Volkswagen – это функция безопасности, которая отвечает за предотвращение блокировки тормозов VW всякий раз, когда вы прикладываете чрезмерное давление к тормозам.Это помогает предотвратить потерю сцепления вашего автомобиля с , с заносом на или с неконтролируемым скольжением на . Это может быть опасно для вас и других водителей на дороге.

Система ABS состоит из 5 основных частей: четырех датчиков ABS и модуля ABS. По одному датчику ABS находится на каждом колесе вашего автомобиля. Он отслеживает индивидуальную скорость колеса . Если ваш VW потерял сцепление с дорогой, датчики ABS передадут эту информацию на модуль ABS .В ответ ваш модуль АБС начнет быстро накачивать тормоза, пытаясь предотвратить занос вашего автомобиля.

Признаки отказа модуля АБС

Когда ваш модуль ABS выходит из строя, ваши тормоза с большей вероятностью заблокируются при приложении избыточного давления . Это приведет к заносу вашего Volkswagen или его поперек дороги. Если вы хотите, чтобы ваш автомобиль работал безопасно и надежно, необходимо как можно скорее диагностировать и устранить эту проблему. Распознавание следующих симптомов неисправности модуля АБС поможет вам решить проблему, пока не стало слишком поздно.

Горит индикатор ABS

Наиболее очевидным и распространенным признаком неисправности модуля АБС является горит индикатор АБС. Обычно он находится в приборной панели вашего автомобиля на приборной панели . Однако, если ваш Volkswagen – более старая модель, у него может не быть лампы ABS. В этом случае вместо этого загорится индикатор «Проверьте двигатель» .

Разница в ощущениях от тормозов

Если вы заметили разницу в ощущениях от тормозов, это может указывать на неисправность модуля АБС.Вы можете обнаружить, что на педаль тормоза сложнее нажимать или медленнее реагировать. Когда проблема действительно серьезна, вы можете заметить, что тормоза полностью не работают. Также возможно, что ваши тормоза самопроизвольно заблокируются, даже если условия движения являются полностью нормальными. Поскольку тормоза являются жизненно важной частью работы и производительности вашего Volkswagen, любые различия в их ощущениях следует изучить и исправить как можно скорее.

Неисправность спидометра

Хотя это редкий признак неисправности модуля АБС, спидометр, который показывает неверные показания или просто не работает, вызывает беспокойство.Это должно быть проверено профессионалом. Если это действительно признак неисправности модуля АБС, то неисправный спидометр должен сопровождаться включенной лампой АБС.

Способы предотвращения выхода из строя модуля АБС

Поскольку отказ модуля АБС – обычная проблема для Volkswagen, производитель подготовил подробные инструкции по техническому обслуживанию, которым в качестве меры предосторожности должны следовать владельцы Volkswagen. Помимо выполнения этих предварительных инструкций, вы также должны не забывать брать свой автомобиль на плановый осмотр.Следите за симптомами, перечисленными выше, и выберите специализированного специалиста, к которому вы сможете обратиться в любое время, когда у вас возникнут проблемы с модулем АБС. Выполнение этих четырех вещей гарантирует, что ваш Volkswagen будет соответствовать своей общей репутации передового опыта.

Мы исправим ваш неисправный модуль АБС

В компании Schearer’s Sales and Service, Inc. наши специалисты Volkswagen обладают высокой квалификацией, чтобы уделять особое внимание и заботу, которые требуются вашему Volkswagen. Мы осознаем важность модуля АБС вашего автомобиля как с точки зрения его функциональности, так и с точки зрения общей безопасности.Мы стремимся предоставлять качественные услуги, которым вы можете доверять. Остановитесь в любом из наших офисов Allentown , Bethlehem или Macungie , PA , чтобы спросить нас о неисправном модуле АБС.

Что означает, когда горит индикатор ABS на приборной панели?

Одна из лучших особенностей автомобиля – это система световых индикаторов на приборной панели, которая предупреждает нас о потенциальных опасностях. В случае возникновения проблемы вы получите уведомление как можно скорее, прежде чем начнется серьезный ремонт.Один из индикаторов, который вы можете увидеть, касается АБС или антиблокировочной тормозной системы. Этот свет подключается к вашим антиблокировочным тормозам и контролирует их работу.

В зависимости от автомобиля, лампа ABS сама может указать вам на проблему. Иногда свет кратковременно загорается и гаснет; в других случаях он может остаться. В некоторых автомобилях даже есть сигнальная лампа, которая мигает определенным кодом для устранения неполадок. Но это не всегда легко понять. Здесь мы узнаем, как работают антиблокировочные тормоза и чем они отличаются от обычных.Это упростит этап устранения неполадок.

Что такое антиблокировочная система тормозов?

Стандартные тормоза замедляют или останавливают автомобиль, когда вы нажимаете на педаль. Однако, когда поверхность дороги скользкая из-за дождя или льда, торможение может привести к скольжению и потере управления. Вы рискуете столкнуться с другим автомобилем на встречной полосе или можете столкнуться с каким-либо объектом на обочине дороги, например, ограждением.

С антиблокировочной тормозной системой система контролирует движение колес.Если они столкнутся со скользким пятном на дороге или если вам придется нажать на педаль тормоза, система обнаружит это и будет действовать соответствующим образом. Тормоза будут пульсировать более 100 раз в секунду, чтобы обеспечить постоянное сцепление с дорогой и вы не потеряете контроль. Антиблокировочная тормозная система – один из лучших способов борьбы с опасными зимними дорогами.

В большинстве автомобилей антиблокировочная тормозная система отключается, но тормоза будут продолжать работать как стандартные, если одна часть конструкции ABS не работает.Они созданы для этого, чтобы уберечь вас от неисправных компонентов тормозной системы.

В такой ситуации вы можете спокойно продолжать движение до тех пор, пока проблема не будет устранена, пока педаль тормоза работает и не проседает. В таком случае вам, возможно, придется обойтись без контроля тяги или устойчивости, потому что они полагаются на тормозную систему ABS.

Поиск и устранение неисправностей лампы ABS

Индикатор ABS загорается в двух ситуациях.Во-первых, он загорается, чтобы проверить свет, обычно при запуске автомобиля. Во-вторых, он включается, когда возникает проблема в тормозной системе. Некоторые вопросы требуют помощи профессионала, а с другими вы можете справиться самостоятельно.

Проблемы, которые вы можете сделать сами

Иногда загорается лампочка ABS при низком уровне тормозной жидкости. Обратитесь к руководству пользователя, чтобы узнать расположение резервуара и характеристики жидкости, которую вы должны использовать. Следуйте инструкциям производителя по правильной заливке тормозной жидкости.

Проверьте предохранитель АБС, который вы можете найти в панели предохранителей под или рядом с приборной панелью. Руководство вашего автомобиля может помочь вам найти панель и предохранитель. Плохой предохранитель будет выглядеть как перегоревший. Если вы не уверены, вы все равно можете попробовать заменить предохранитель, чтобы посмотреть, не погаснет ли свет.

Проблемы со светом ABS, с которыми должен справиться профессионал

Если у вас есть подходящее устройство, вы можете проверить диагностический код. Это позволит индикатору мигнуть определенное количество раз, что позволит вам сравнить его с таблицей кодов ошибок.Без этого инструмента профессионалу необходимо провести за вас диагностический тест.

Возможно, проблема с блоком управления тормозной системы или насосом. Механик может оценить состояние и убедиться, что проблема не в мусоре или ржавчине. Они проследят за тем, чтобы все было правильно подключено и что ничего не ослабло, что могло бы вызвать пропуски зажигания.

Датчики колеса также могут быть виноваты. Попросите вашего механика проверить датчики, чтобы убедиться, что они чистые и работают правильно.Вы можете сделать это самостоятельно, если будете уверены, что будете размещать их на каждом колесе. Однако, если они нуждаются в затяжке, механик может сделать это без ущерба для безопасности тормозной системы.

Антиблокировочная система тормозов – это первый шаг в будущее устройств безопасности, призванных сделать вождение более безопасным. Предупреждающие огни АБС помогут вам оставаться в курсе тормозных характеристик вашего автомобиля, чтобы вы могли избежать капитального ремонта или несчастных случаев на дороге, если оставите предупреждение без флажка.

Как распознать и исправить неисправность АБС в вашем Land Rover – baydiagnostic

У Land Rover великолепная история – почти 7 десятилетий. они были одним из ведущих полноприводных автомобилей на рынке.Марка Land Rover , созданная для долговечности и долговечности, является синонимом функциональности и надежности. Вот почему, когда вы замечаете проблему с вашим Land Rover, вы можете особенно разочароваться, и это правильно. Однако важно помнить, что ни одна машина не может работать без постоянного обслуживания и ухода . Даже если вы будете точно следовать рекомендованному графику обслуживания , вы все равно можете столкнуться с проблемами. Когда все же возникают проблемы, важно отнести вашу машину к автомеханику , который имеет большой опыт работы с маркой Land Rover.

Одна проблема, с которой может быть особенно страшно столкнуться в вашем Land Rover, – это отказ ABS (антиблокировочной тормозной системы). Поскольку эта система напрямую влияет на безопасность вас и других пассажиров в автомобиле, очень важно немедленно решать любые потенциальные проблемы и продолжать текущие профилактические меры. Хотя большинство современных моделей Land Rover имеют безупречную технологию для обнаружения проблем с АБС до того, как они станут угрозой безопасности, может быть полезно уметь распознать симптомов отказа АБС в вашем Land Rover до того, как все станет рискованно.Вот еще немного информации о неисправности АБС и о том, что можно сделать для исправления ситуации:

Что делает АБС?

С развитием технологий на протяжении десятилетий в автомобили были интегрированы различные технологические системы в качестве меры предосторожности и превентивной безопасности. В эти функции входит ABS или антиблокировочная тормозная система. Антиблокировочная тормозная система обычно присутствует во всех современных автомобилях, особенно в полноприводных автомобилях, таких как Land Rovers.Антиблокировочная тормозная система предотвращает заклинивание колес при резком торможении, обеспечивая автомобилю лучшее сцепление и сцепление , чтобы избежать скольжения. АБС в вашем Land Rover состоит из нескольких компонентов, в которых могут возникнуть проблемы. Тем более, что большинство автомобильных механизмов основаны на технологиях, важно, чтобы профессиональный автомобильный магазин проводил проверки или другие процедуры обслуживания вашей АБС.

Где могут возникнуть проблемы?

Существует ряд различных причин, по которым ваша АБС в вашем Land Rover может выйти из строя, и, в зависимости от источника проблемы, вы можете заметить различные тревожные симптомы.Датчики ABS, – это то, что сигнализирует модулю о необходимости быстрого применения большего тормозного усилия, определяя, может ли скорость вращения колеса способствовать заносу или аквапланированию . Конечно, может выйти из строя модуль или датчики, но сами тормоза могут быть в хорошем состоянии. Важно провести точный диагноз с первого раза, чтобы избежать угроз безопасности и дорогостоящего ремонта в будущем.

Общие признаки неисправности

Признание того, что проблема с АБС вашего Land Rover, обычно не требует катастрофического отказа.Поскольку за последние десятилетия технологии значительно продвинулись вперед, признаки отказа АБС обычно сначала обнаруживаются самим автомобилем. Компьютер вашего автомобиля имеет специальный датчик, подключенный к системе ABS, который должен предупреждать вас, если что-то не работает должным образом. Конечно, этот датчик может быть неисправен, но маловероятно. Если вы заметили индикатор ABS на приборной панели, его следует отнести к специалисту Land Rover для диагностики с помощью соответствующего оборудования. Другие, более зловещие признаки проблемы могут включать в себя блокировку тормозов или отсутствие реакции на . Текущее обслуживание тормозов может помочь обнаружить проблемы на раннем этапе до того, как произойдет авария, поэтому важно регулярно проверять тормоза и вашу АБС.

Здесь, в Bay Diagnostic , наши опытные специалисты обслуживают владельцев Land Rover в районах Бруклин , Манхэттен и Нью-Йорк, Нью-Йорк , более 25 лет . Роскошный европейский импорт – наша специальность, и у нас есть глубокая страсть к изучению и совершенствованию их проектирования, дизайна и обслуживания.Возможно, единственное, чем мы увлечены больше, чем автомобили, – это наш бизнес и наши клиенты, в том числе их безопасность. Автомобильная инженерия несовершенна, даже если мы говорим о Land Rover или любом другом роскошном автомобиле; Системы АБС выходят из строя и могут угрожать нашей безопасности. Если вы хотите, чтобы ваша тормозная система была проверена, свяжитесь с нами сегодня – мы надеемся помочь вам чувствовать себя в большей безопасности в вашем Land Rover.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
