Настройка магнитолы форд фокус 2: Ввод кода и настройка времени на штатной магнитоле Форд Фокус 2

Как настроить часы на магнитоле форд фокус

В этой статье мы попросили мастера ответить на вопрос: «Как настроить часы на магнитоле форд фокус?», а также дать полезные рекомендации по теме. Что из этого получилось, читайте далее.

После снятия клеммы аккумулятора на продолжительное время происходит сброс настроек, по этому чтобы включить штатную магнитолу Ford CD6000 потребуется ввод кода. Этот код, как правило, находится на табличке в бардачке автомобиля, по этому смотрим его и соответствующими клавишами вводим код. Таким же способом проводится и установка времени и даты, как на самой магнитоле, так и на панели приборов.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Как разблокировать магнитофон на Ford Focus II?

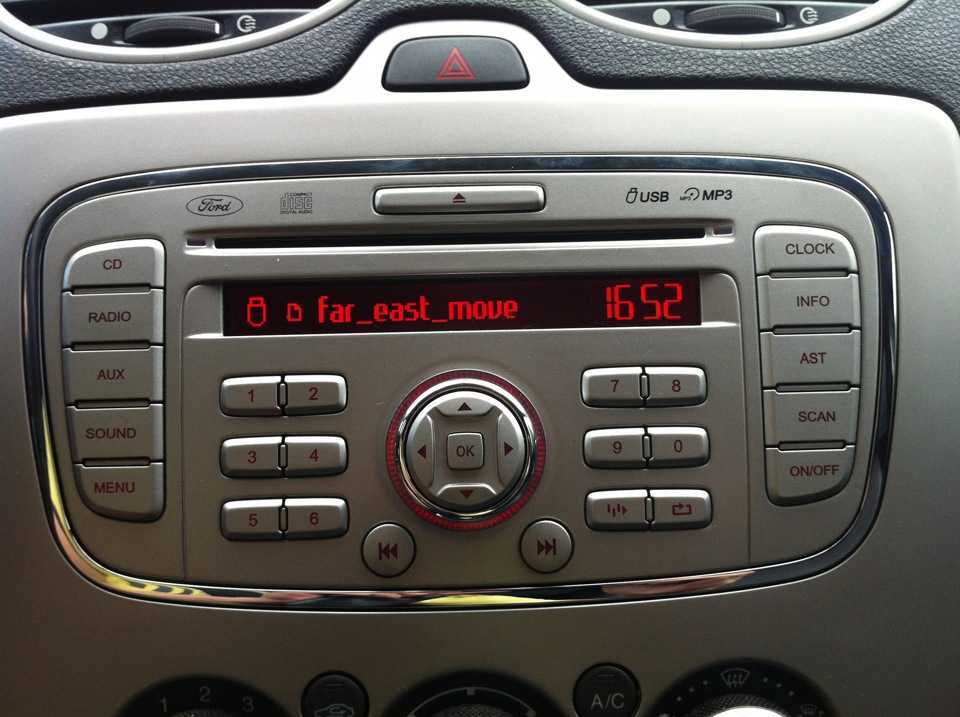

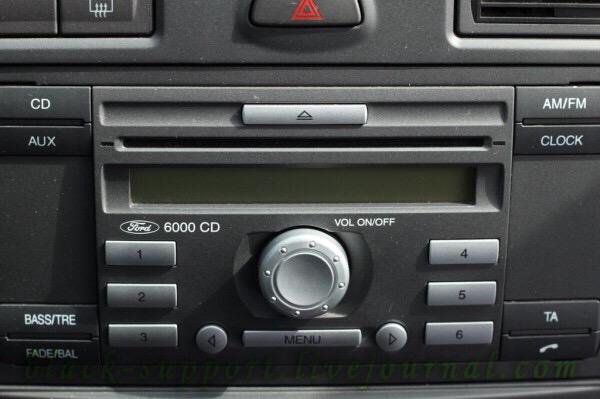

На автомобилях Ford Focus 2 использовались штатные магнитолы нескольких разновидностей. При замене оборудования на альтернативное или аналогичное изделие требуется учитывать распиновку магнитолы Форд Фокус 2, что позволит избежать ошибок и повреждений компонентов.

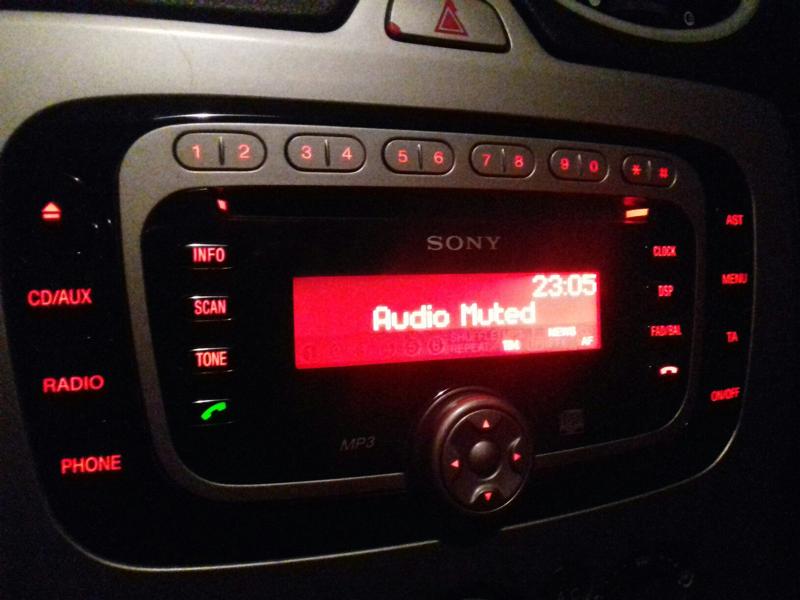

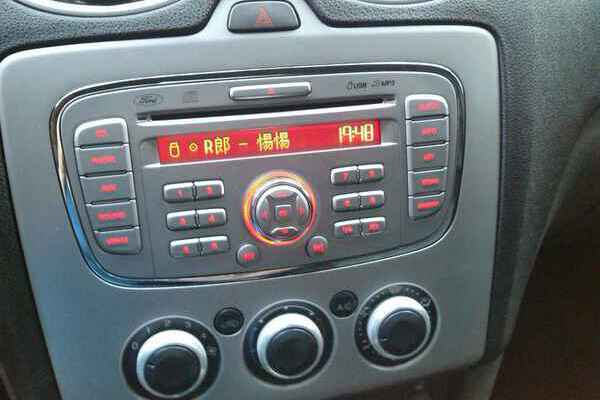

На автомобилях Фокус второго поколения применялось штатное головное устройство, оснащенное фронтальной панелью овальной формы. Соответствующий вырез имеется и в центральной накладке, поэтому перед началом установки магнитолы на Форд необходимо приобрести переходную рамку с прямоугольным окном.

Последовательность действий при замене магнитолы на Ford Focus 2:

1. Подцепить боковую часть рамки пальцами или пластиковой картой, а затем сдернуть деталь движением на себя.
2. Отвернуть 4 винта с крестообразной головкой, размещенных по углам штатного головного устройства.

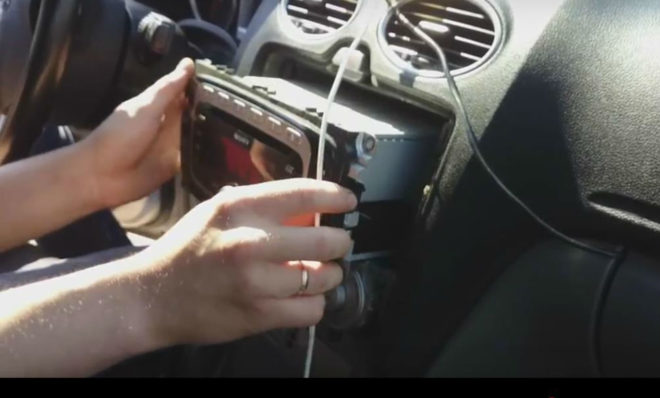

3. Потянуть магнитолу на себя и выдвинуть ее из монтажного канала.
4. Аккуратно отсоединить от задней части коммутационный штекер питания и громкоговорителей, а затем отключить антенный провод.
5. После этого следует приступить к монтажу нового головного устройства, которое крепится к имеющимся точкам при помощи кронштейнов, снимаемых со старого устройства.
6. При установке магнитолы следует убедиться в отсутствии транспортировочных винтов, которыми оснащаются изделия ряда производителей. Информация о местах расположения элементов и способах демонтажа имеется в инструкции.
7. При подключении штатной антенны к неоригинальному оборудованию требуется переходник. Часть владельцев не коммутируют антенну, но радиоприемник в этом случае работать не будет.
8. Расположить переходную рамку на корпусе и закрепить при помощи пластиковых фиксаторов.
9. Установить на место фронтальный декоративный элемент. При перекосе экрана или корпуса магнитолы требуется регулировка крепежных элементов.

Устанавливать магнитолу на Форд Фокус 2 можно самостоятельно, для выполнения работ потребуется только монтажная лопатка и отвертка с крестообразным жалом. Сложность возникает только при подключении блока кнопок на рулевом колесе. Часть магнитол совместима с имеющимися клавишами; для обеспечения работоспособности требуется произвести настройку через меню.

Подключение автомагнитолы производится при помощи переходника, который позволяет получить стандартные разъемы ISO. При использовании оборудования с возможностью воспроизведения видео рекомендуется установить штатный кабель, ограничивающий функционал показа при движении автомобиля. Провод выводится к контрольной лампе или переключателю, который показывает положение рычага ручного тормоза.

Если магнитола оснащена модулем Bluetooth, позволяющим вести разговор в режиме «свободные руки», то требуется установка микрофона. Элемент размещается около головы водителя, крепится на консоли внутрисалонного освещения или на противосолнечном козырьке. Кабель проводится под панелью потолка и под декоративной обшивкой передней стойки крыши. Затем провод проходит внутри панели приборов и подсоединяется к разъему на головном устройстве.

Схема подключения магнитолы на Фокус второй генерации включает в себя следующие разъемы:

• вертикальные 8-контактные штекеры для подачи напряжения питания и коммутации с громкоговорителями;
• горизонтальные 12-контактные колодки для установки дополнительного оборудования;
• круглый штекер для подсоединения штатной антенны.

Распиновка разъема магнитолы, предназначенного для акустики, содержит положительные и отрицательные выводы для каждой колонки, расположенные напротив друг друга. Силовой штекер содержит 2 положительных кабеля, которые подключаются через личинку замка зажигания и напрямую к бортовой сети автомобиля. Имеются 2 дополнительных шнура, предназначенных для взаимосвязи с цифровой шиной данных.

Горизонтальный разъем, расположенный под штекерами ISO, предназначен для коммутации модуля беспроводной связи Bluetooth, а также набора кнопок дистанционного управления, установленного на руле.

Второй блок контактов позволяет подключить внешний выход стандарта AUX, а также дополнительный проигрыватель компакт-дисков, размещаемый в багажном отделении автомобиля.

Настройка альтернативного головного устройства производится в соответствии с прилагаемой инструкцией по эксплуатации. Пользователь осуществляет поиск и запись в память частот радиостанций, регулирует распределение звука между громкоговорителями, выбирает предпочтительную конфигурацию эквалайзера или создает индивидуальную кривую. Имеющиеся коммутационные порты после настройки позволяют подключать смартфоны или внешние проигрыватели, а также вести телефонные разговоры без поднятия трубки.

Штатная магнитола на Форд Фокус 2 требует настройки следующих параметров:

• времени и даты;
• уровня звучания низких и высоких частот;
• определения баланса между фронтальной и тыловой акустикой;
• частот радиостанций;
• автоматической регулировки уровня громкости в зависимости от скорости движения.

Настройка оборудования выполняется при помощи кнопок, расположенных на фронтальной панели и меню. Переключение разделов производится вращением регулятора громкости звука. В конструкции магнитолы имеется приемник транспортных сообщений, которые транслируются через штатные громкоговорители. Встроенный проигрыватель компакт-дисков позволяет повторять выбранную композицию или воспроизводить записанные мелодии в случайном порядке.

Установка магнитолы форд фокус 2

Установка штатной магнитолы в Ford Focus 3

Данная статья посвящена демонтажу оригинальной аудио системы и установке штатной магнитолы в автомобиль Ford Focus 3.

Вам понадобятся
следующие инструменты:
Набор отверток со звездочкой

Набор специальных инструментов для снятия дверных карт, автомобильных аудиосистем и других элементов

Перед демонтажем аудиосистемы не забудьте вынуть диск из дисковода родной магнитолы.

1. Отключаем зажигание. Открываем капот и отключаем минусовую аккумуляторную клемму.

2. Для начала необходимо снять заглушку, которая находится в нижней части магнитолы (см. фото)

3. При помощи отвертки-звездочки выкручиваем 2 винта которые прятались под заглушкой.

4. Далее необходимо потянуть магнитолу за нижнюю часть рамки чуть на себя и вверх. Сверху рамка крепится на двух клипсах, которые должны отщелкнуться. При снятии рамки аккуратно отсоединяем от нее разъем питания (см. фото)

5. Магнитола крепится на двух болтах, экран на четырех. (см. фото). При помощи отвертки-звездочки выкручиваем болты и вынимаем сначала магнитолу, затем экран, предварительно отключив все разъемы.

6. Переходим к установке штатной магнитолы.

• — Подсоединяем питание (в комплекте разъём штатный — фишка-в-фишку)

• — Протягиваем провода USB/3G в бордачёк.

• — GPS антенну размещаем под торпедой в горизонтальном положении или прячем под облицовку стойки ветрового окна (см. фото).

• — Подключаем FM антенну через переходник идущий в комплекте

Собираем все в обратной последовательности. На новую рамку необходимо переставить дефлекторы вентиляции (воздуховоды).

7. Одеваем минусовую аккумуляторную клемму и проверяем систему на работоспособность.

Чтобы разобраться как установить штатную магнитолу, лучше один раз увидеть, чем сто раз прочитать об этом. Поэтому ниже мы прикрепили видеоруководство, в котором наглядно показано как своими руками снять и установить штатную магнитолу на Форд Фокус 3.

Фото установленных магнитол Ford Focus 3

Наш установочный центр рад предложить услуги по профессиональной и сертифицированной установке штатных головных устройств:

• — Мы работаем только с проверенным и надёжным оборудованием.
• — Устанавливаемое оборудование сертифицировано и имеет гарантии производителя.
• — На любую установку Вы получаете годовую гарантию.
• — На все проводимые работы есть лицензии и по окончанию работ, по требованию клиента, выдаётся копия сертификата.

В нашем интернет магазине представлены магнитолы для автомобилей Ford Focus 3 (Форд Фокус 3), работающие на ОС Android или WinCE

следующих торговых марок: Avis, Daystar, CarSys, Hits, Kaier, Newsmy, Olymp, Redpower, Roximo, Trinity, Winca, Witson. Данные устройства Вы можете посмотреть в разделе: штатные магнитолы для Форд Фокус 3

Самостоятельная замена штатной магнитолы на автомобиле Ford Fusion

Эстетичность внешнего вида

1. Потребуется приобретение переходной рамки, переходника под радио и салазок.
2. Будьте внимательны, в комплектации штатная аудиосистема автомобиля Ford Fusion внутри панели, предназначенной для заводской магнитолы, имеет небольшие пластиковые декоративные перегородки, если вы их уже успели отрезать, то останутся некрасивые следы.
3. Со следами отрезанных перегородок можно проделать следующие действия:
   Приобретите в автомобильном магазине рулон карбоновой пленки, разберите панель и рамку. Возьмите напильник или мелкую шлифовальную бумагу и подчистите все неправильные выступы и другие следы.
4. Обезжирьте зачищенную поверхность.
5. Обтяните все детали карбоновой пленкой. При желании можете затянуть пленкой верхнюю крышку бардачка, так получится некая цветовая гамма.
6. Установите все на свои места и закрепите магнитолу салазками, это позволит вам избежать ее бряканья и дребезжания во время движения и наслаждаться чистым звуком.

Ford Focus Hatchback II › Бортжурнал › Замена магнитолы

Итак, начнём… Сегодня с утра поехал и купил переходную рамку Intro и ISO-разъем.

Всё это мне обошлось 1300р. в Белой башне. (может быть, и много отдал, но деваться было некуда). Дальше пытался договориться с сотрудниками магазина об установке магнитолы в машину. Но, прям судьба, никто сегодня не мог мне с этим помочь. Сам же я считал это дело очень сложным для себя, потому и не брался. Прошелся по нескольким магазинам автозвука в ББ, взял пару визиток по установке звука, созвонился с одним сервисом и договорился на определенное время подъехать установить. Лишь потом мне пришла в голову мысль поинтересоваться, сколько же будет стоить установить сие чудо в авто: как выяснилось, цена вопроса 1800р. за одну только установку, не смотря на то, что все комплектующие детали у меня уже были. Пришлось отказаться: сильно дорого хотят.

По приезду домой стал рыть в инете мануалы по установке 2din магнитол в фф2. В принципе, пару поисковых результатов дали мне то, что я искал. Почитал и пошел уже при сумерках устанавливать магнитолу вместо штатки. Самым геморным, как мне показалось, было снять рамку. Я нарезал не нужную мне карточку на 4 части, дабы вставить их в проём. Пришлось посуетиться, чтобы вытащить эту рамку, и при этом, чтобы она под давлением нигде не треснула.

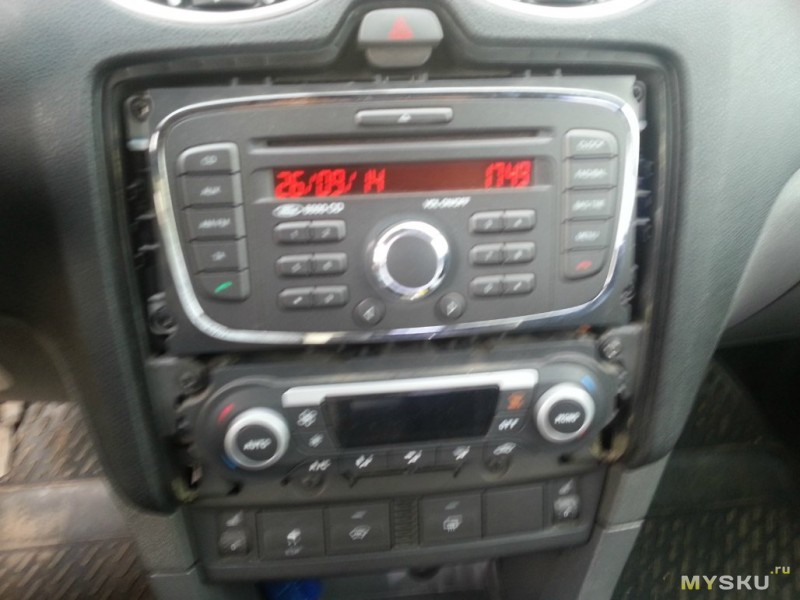

После того, как я извлек рамку, начал раскручивать крепления магнитолы.

…И извлек саму магнитолу:

Отсоединяем кабель питания и кабель антенны:

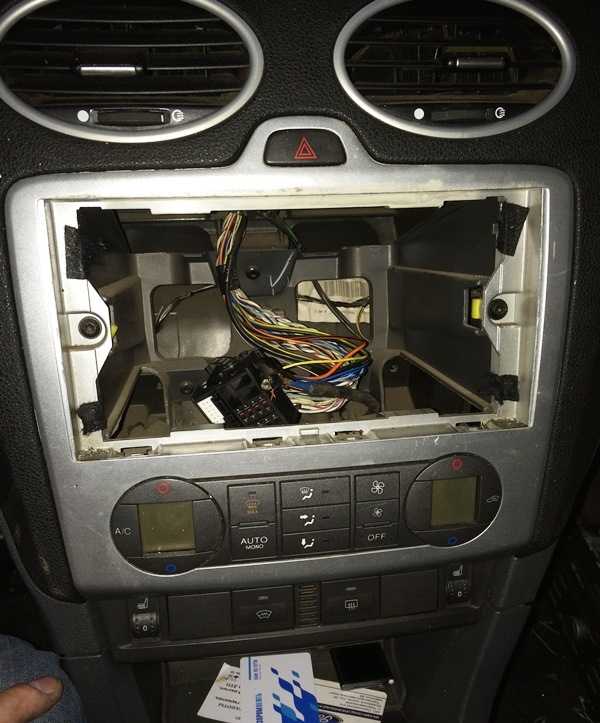

Вот так выглядит место под магнитолу.

Устанавливаю новую магнитолу на место предыдущей:

Единственное, что меня смутило: в комплекте не было разъема (переходника), чтобы подсоединить кабель антенны к новой магнитолке (а может, оно и не нужно? Но антенна не подходила под новый разъем). Из-за этого теперь я без радио. Но думаю, это не проблема. Радио мне давно надоело, да и музыки любимого репертуара (свыше 10тыс. треков) мне хватит надолго.

Подытожим: звук намного(!) улучшился, стал более чистым, без всяких хрипов. Слушать любимые треки — одно удовольствие в машине! Особенно нравятся цвета на магнитоле, сменяющиеся под басслайн треков.

И немного видео:

Установка магнитолы форд фокус 2

Замена квадратной магнитолы(дорестайлинг) на овальную(рестайлинговую).

1) Для снятия квадратной магнитолы Вам понадобятся специальные ключи-пластины. Также, можно использовать лезвия для канцелярского ножа, любые пластины и др. Вставьте ключи во все отверстия магнитолы, для того, чтобы отщелкнуть фиксаторы. Потяните магнитолу на себя. Отсоедините все разъемы от магнитолы. Для того, чтобы отсоединить главный разъем магнитолы, нужно отодвинуть на нем специалный фиксатор. Штекер сам выйдет из разъема магнитолы.

Установка автомобильной мультимедиа-системы Olymp-7012 в Ford Focus II

У большинства водителей время от времени возникает желание улучшить функциональные возможности своего четырехколесного друга. Не секрет, что автопроизводители часто экономят на дополнительных опциях, предлагая в базовой комплектации слишком простое оборудование, а порой и полное отсутствие такового.

Так, один из авторов статьи, купив несколько лет назад 4-летний немецкий автомобиль известного производителя, получил в пользование штатную кассетную магнитолу. До этого случая авторам было сложно представить себе, что в 2008 году кто-то еще пользуется аудиокассетами. Вот именно эту несправедливость и решили устранить китайские производители, наладив выпуск головных устройств для многих популярных марок автомобилей. Рассмотрим сегодня одно из таких устройств.

Для примера мы взяли одну из самых распространенных моделей автомобилей, встречающихся на улицах наших городов, а именно Ford Focus II 2009 года выпуска

.

Что имеем в штатной комплектации:

обычную CD-магнитолу, с однострочным ЖК-дисплеем, управление магнитолой кнопочное.

Что получим в итоге:

• 7″ сенсорная HD-панель
• GPS-навигация (Навител)
• Встроенный Bluetooth с поддержкой громкой связи и автоматическим приемом входящих звонков
• Встроенный DVD-проигрыватель с поддержкой форматов DVD, VCD, CD, CD-R, CD-RW, MP3, MPEG4, DivX, WMA, JPEG
• Встроенный Hi-Fi-усилитель 4×45 Вт
• Радиоприемник FM/AM с поддержкой RDS
• Встроенный TV-тюнер (PAL / NTSC / SFCAM)
• Поддержка оригинальных систем управления с клавиш руля
• Воспроизведение DVD, радио или TV во время навигации
• Интерфейсы: iPod, USB, слот microSD, A/V-вход и A/V-выход
• Возможность подключения камеры заднего вида
• Поддержка функции PIP (картинка в картинке)
• Многофункциональный пульт дистанционного управления

Согласитесь, подобный набор сейчас может быть доступен разве что в автомобилях премиум-класса. К сожалению, наша машина не имеет управления головным устройством с руля (так как это тоже опция), но если бы кнопки на руле были, то устройство бы их поддерживало.

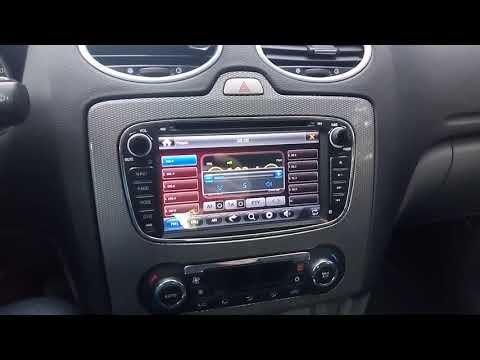

Для самых нетерпеливых покажем, что было и что стало:

Как видно, устройство встает в то же место, что и штатная магнитола; никаких замен рамок, кнопок или обивки не требуется. Скажем больше: покрытие головного устройства Olymp полностью повторяет покрытие штатной магнитолы, из-за чего устройство неотличимо вписывается в интерьер машины.

Что может испугать большинство автолюбителей при покупке такого устройства — это сложность подключения, необходимость обращаться в сервис к квалифицированным установщикам, несовместимость разъемов для подключения и другие подобные проблемы, часто встречающиеся при подключении неоригинального оборудования.

Скажем сразу: здесь никаких подобных проблем нет! Авторы этой статьи не являются установщиками дополнительного оборудования и вообще мало связаны с авторемонтом, однако решили попробовать установить Olymp-7012

на свой страх и риск. У нас это заняло 30 минут, включая съемку всего процесса. Если вы время от времени чините краны, меняете лампочки или делаете что-то по дому — у вас это, вероятно, займет не больше времени.

И чтобы не быть голословными, скажем, что из всего оборудования у нас было 4 офисные линейки и одна крестовая отвертка. Как гласит известная пословица: лучше один раз увидеть, чем сто раз услышать — поэтому продемонстрируем процесс наглядно, с незначительными комментариями.

Установка

Поддеваем аккуратно и снимаем рамку.

Затем выкручиваем 4 винта.

Ушел на заслуженный отдых.

Подключаем USB удлинители которые идут в комплекте, натянули термоусадку на всякий случай. Один USB вывели в нишу с прикуривателем, другой в бардачок, туда же разъем SIM-Карты (На фото ниже)

Примерка, на фото сменен лаунчер.

Бардачок в процессе апгрейда.

Разъем SIM-Карты приклеен на термосопли к стенке бардачка

Подключение камеры

Видеосигнал подключатся в тюльпан PARKV CVBS, а к коричневому CAR BACK подключается сигнальный красный который идет с тюльпаном, этот сигнальный на другом конце подключается к +12V заднего входа, в итоге когда на коричневый подается 12V ГУ понимает что включена задняя передача и переключает изображение на камеру заднего вида.

Про вранье

На странице товара везде огромным шрифтом написан Android 7.1.1, как оказалось на самом деле это Android 6.0.

Заметил я это зайдя в CPU-Z посмотреть какой процессор стоит.

Так же на лицевой панели якобы два разъема под MicroSD карту, но на деле справа муляж, тут соответственно на странице товара указано что только один слот под MicroSD.

Общий вид

Небольшие итоги. Устройством брат доволен, спор не открыли, все работает нормально, за исключением автояркости в зависимости времени суток, а так функция полезная. Спасибо за внимание.

Процедура замены штатной магнитолы на Форде Фокус 2

Второе поколение Форд Фокус пользовалось у потребителей огромным спросом. Это не удивительно, поскольку за относительно небольшие деньги можно было получить отличный, надежный и современный автомобиль. Конечно же, на сегодняшний день его нельзя назвать таковым, поскольку их выпуск закончился еще в 2010 году. Логично, что владельцы данной модели пытаются каким-то образом улучшить ее, добавить современных девайсов и сделать максимально комфортной. В нашей статье мы обсудим такой вопрос, как замена штатной магнитолы, расскажем, как это сделать и что для этого нужно.

Представить автомобиль без музыки довольно сложно. Более того, передвигаться по городу, стоять в пробках просто скучно, если с вами нет любимых песен. Любимые исполнители могут сделать даже дальнюю поездку не такой утомительной и нудной. Помимо того, что вы можете слушать любимую музыку, вам также будут доступны свежие новости и развлекательные передачи на радио. В общем, магнитолы в автомобиле – крайне важные устройства, хоть и не влияют непосредственно на передвижение.

Процесс замены устройства

Форд Фокус второго поколения имеет довольно простое строение в целом. Особенности конструкции аудиосистемы также не отличаются мудрёностью, а поэтому замена магнитолы не должна составить особых трудностей. Для этого нужно выполнить следующие действия:

• Используя пластиковую карту (или другой крепкий, тонкий предмет), поддеваем рамку по всему периметру магнитолы.
• Демонтируем рамку и снимаем 4 болта для крепления.
• Тянем устройство на себя и отключаем разъемы.
• Подсоединяем новую магнитолу к проводам. При этом если вы подобрали подходящий аппарат, то переделывать ничего не нужно будет, а крепления подойдут стандартные. Также подключаем антенну.
• Ставим устройство на штатное место.
• Закрепляем обратно 4 болта крепления.
• Крепим рамку и защелкиваем фиксаторы.

Самостоятельная установка магнитолы в Форд Фокус

28.02.2014 4 173

Для меломана музыка в авто это не просто создание музыкального фона или способ заглушить рев мотора. На самом деле это образ жизни, способ выделиться и просто наслаждаться качеством звучания любимой мелодии. Фанаты звука не жалеют денег на дорогие аудиосистемы , а иногда и вовсе превращают свои машины в «колонки на колесах».

Сегодня поговорим о магнитолах, а также их установке в автомобиль. В этой статье я детально опишу процесс установки, для того чтобы вы могли установить магнитолу в Форд Фокус своими руками.

Магнитола Форд Фокус 2

Со времени своего появления на рынке (1998) Форд Фокус стабильно занимает место в десятке самых востребованных легковых автомобилей Европы. Не меньшей популярностью пользуется этот автомобиль и у отечественных автомобилистов: так, в 2010 Фокус стал лидером продаж в России среди иномарок, а 2012 был признан автомобилем года. В 2004 году было запущено в серию второе поколение – Focus 2, производство которого продолжалось до 2011 года. Это поколение машины оказалось самым живучим, но, само собой, магнитолы таких авто устарели.

Преимущества замены штатной магнитолы на Форд Фокус 2

Заводские устройства, установленные на этот автомобиль, уже не отвечают требованиям водителей к комфорту и безопасности, поэтому владельцы прибегают к установке более современных штатных магнитол. Преимущества их таковы:

• Наличие AUX и USB выходов. Это касается самых старых моделей авто, в комплектацию которых не входит такая очевидная опция.
• Навигация с возможностью подгрузки информации о пробках.
• Громкая связь через Bluetooth.
• Подключение камер, парктроников и других дополнительных возможностей, которые существенно упрощают вождение.

Установка штатной магнитолы на Форд Фокус 2

При покупке головного устройства в магазине Carengineering, установку осуществляют сотрудники нашего собственного установочного центра в Москве. Квалифицированные специалисты в течение двух-трех часов установят устройство в штатное место без какого-либо вмешательства в штатную проводку автомобиля. Заводская гарантия на машину при этом сохраняется, а сами устройства сертифицированы и сопровождаются гарантией на год.

Производители штатных магнитол для Форд Фокус II

В магазине Carengineering представлен большой выбор штатных устройств на эту модель автомобиля от двух производителей – Redpower, Phantom и Сони магнитола Форд Фокус 2.

Магнитолы от Redpower представлены сразу пятью устройствами, которые разработаны для Фокусов разных лет производства с учетом особенностей этих авто. В целом линейка магнитол Redpower охватывает 2005- 2011 годы выпуска и независимо от конкретной модели обладает всем базовыми качествами современного передового устройства; доступны также модели, работающие под ОС Android и Windows.

Устройства марки Phantom – это магнитолы премиум-класса, для сборки которых используются дорогостоящие компоненты более высокого качества, чем у большинства других производителей. Некоторые важные составляющие производятся в разных странах (Япония, Швейцария, Нидерланды и др.).

Как настроить

Настройка альтернативного головного устройства производится в соответствии с прилагаемой инструкцией по эксплуатации. Пользователь осуществляет поиск и запись в память частот радиостанций, регулирует распределение звука между громкоговорителями, выбирает предпочтительную конфигурацию эквалайзера или создает индивидуальную кривую. Имеющиеся коммутационные порты после настройки позволяют подключать смартфоны или внешние проигрыватели, а также вести телефонные разговоры без поднятия трубки.

Штатная магнитола на Форд Фокус 2 требует настройки следующих параметров:

• времени и даты;
• уровня звучания низких и высоких частот;
• определения баланса между фронтальной и тыловой акустикой;
• частот радиостанций;
• автоматической регулировки уровня громкости в зависимости от скорости движения.

Настройка оборудования выполняется при помощи кнопок, расположенных на фронтальной панели и меню. Переключение разделов производится вращением регулятора громкости звука. В конструкции магнитолы имеется приемник транспортных сообщений, которые транслируются через штатные громкоговорители. Встроенный проигрыватель компакт-дисков позволяет повторять выбранную композицию или воспроизводить записанные мелодии в случайном порядке.

• Установка штатной магнитолы на Гранту
• Фильтр питания 12В для автомагнитолы своими руками
• Как подключить флешку через аукс в машине
• Как подключить усилитель к магнитоле

✅ Распиновка магнитолы форд фокус 2

Распиновка штатной магнитолы Ford Focus 2 и схема подключения

На автомашинах Ford применяются стандартные штекеры для коммутации мультимедийного оборудования. Распиновка магнитолы Форд Фокус 2 позволяет заменить оригинальное оборудование на альтернативные изделия на основе операционной системы Android. Для обеспечения совместимости применяются переходники, позволяющие исключить скрутку коммутационных кабелей.

Особенности магнитол

Возможно, вы не видите принципиальной разницы в том, какую именно автомагнитолу выбирать. Однако штатная магнитола бывает разных типов, о чем стоит помнить перед покупкой. Магнитола Форд Фокус 2 6000cd отличается тем, что совмещает в себе многие положительные качества и легко модернизируется установкой дополнительного AUX-выхода. Возможность сделать это есть далеко не на всех устройствах, а данный выход на штатной магнитоле может быть очень удобным.

Например, с его помощью можно проигрывать музыку даже с вашего МP3-плеера посредством специального кабеля. Подключив ваше устройство, вы сможете выбрать музыку, точно соответствующую вашим предпочтениям и настроению, а не просто листать каналы радио в надежде найти тот, на котором плейлист будет подходить вашим вкусам.

Как установить

Установка магнитолы на Форд производится в гнездо, выполненное в центре приборной панели. В конструкции автомобили применена накладка с овальным отверстием, что накладывает ограничения на конфигурацию панели магнитолы или требует применения переходного элемента. Конструкция машины позволяет установить устройство стандарта 2 DIN или малогабаритную магнитолу с дополнительным карманом для мелких предметов.

Если планируется заменить автомагнитолу, которая была установлена на заводе, то требуется сдернуть рамку. Элемент поддевается сбоку пластиковой лопаткой, а затем аккуратно отсоединяются защелки. Головное устройство крепится к силовой раме панели при помощи 4 винтов с крестообразной головкой. После откручивания винтов корпус выдвигается на себя, коммутационные кабели отстегиваются без использования дополнительного инструмента.

Если владелец машины намерен устанавливать модернизированный проигрыватель, то потребуется выполнить действия:

1. Установить на корпус изделия кронштейны, обеспечивающие совместимость проигрывателя с монтажными точками (входят в набор или приобретаются отдельно). Осмотреть корпус изделия, а затем снять транспортировочные фиксаторы (перечень элементов приводится в заводской инструкции).
2. Подключить кабели питания и динамиков напрямую или через переходник, обеспечивающий совместимость колодок на штатной проводке и разъемов на корпусе магнитолы. Подсоединить антенну и жгуты дополнительных элементов (например, кнопок управления на рулевом колесе).
3. Зафиксировать оборудование в нише приборной панели при помощи винтов.
4. Смонтировать переходную рамку и установить на штатное место центральный декоративный элемент.
5. Проверить работоспособность оборудования в разных режимах.

Как подключить

Используемая схема подключения магнитолы на Форд Фокус 2 состоит из 2 разъемов, объединенных в общий штекер. В верхней части находятся 2 горизонтальных ряда контактов, позволяющих подключить дополнительное оборудование (например, разъем AUX или проигрыватель компакт-дисков). Нижняя часть обеспечивает подачу питания, соединение с цифровой шиной автомобиля и передачу усиленного сигнала на фронтальные и тыловые динамики. В распиновке разъема предусмотрены дополнительные контакты, которые не задействованы на автомашине Focus 2.

Подача питания производится через контактную группу замка зажигания. Предусмотрен отдельный положительный кабель для сохранения настроек в памяти, который подключается к источнику тока на постоянной основе. Отрицательный шнур выводится к кузову автомашины при помощи заземленного жгута проводки. При коммутации громкоговорителей учитывается полярность подсоединения катушек. Замыкание кабелей на кузов или объединение отрицательных выходов в общую магистраль запрещено.

Если при подключении используется переходник ISO, то необходимо проверить назначение и коммутацию кабелей. В штекерах предусмотрены специальные направляющие штифты, не допускающие ошибочной коммутации элементов (с переворотом на 90 или 180°). При использовании магнитолы с функцией проигрывателя видео устанавливается кабель блокировки просмотра в движущейся машине. Сигнал подается от концевого переключателя под рычагом ручного тормоза или от селектора переключения передач (в случае использования автоматической трансмиссии).

При использовании головного оборудования с функцией Bluetooth возможно ведение разговора по телефону без трубки. Микрофон, передающий речь водителя, крепится в салоне на высоте головы (например, на противосолнечном козырьке или обшивке передней стойки). Соединительный шнур выводится к разъему на задней стенке магнитолы под декоративными элементами отделки салона.

Как настроить

При настройке штатной магнитолы Форд Фокус 2 изменяются следующие параметры:

• дата и время, отображаемые на экране;
• уровень воспроизведения низких, средних и высоких частот;
• распределение мощности усилителя между левыми и правыми динамиками, а также между передней и задней частями салона;
• запись в память частот радиостанций в доступных диапазонах;
• значение дополнительных функций (например, прием сигналов RDS или корректировка громкости при наборе скорости).

Для регулировки используются кнопки и поворотный регулятор громкости, расположенные на фронтальной панели. Алгоритмы настройки описаны в руководстве по эксплуатации, которое передается владельцу вместе с автомобилем Форд Фокус 2. В конструкции головного устройства используется проигрыватель компакт-дисков, обеспечивающий повтор избранной композиции или воспроизведение мелодий в смешанной последовательности. При загрузке нового диска или после повторного включения проигрывателя настройки воспроизведения сбрасываются.

Если используется альтернативная магнитола, то регулировка производится в соответствии с инструкцией. Оборудование отличается расширенными настройками усилителя, в котором могут присутствовать частотные фильтры. На фронтальной панели размещаются штекеры AUX или USB, позволяющие коммутировать внешние накопители с музыкальными композициями.

Подключение Китайской Магнитолы 2 Din Схема Подключения

Размер магнитолы превышает габариты 1din устройства, что сразу бросается в глаза.

Как показывает практика, мощности на 50 Вт хватает для нормального качества звука. После окончания воспроизведения данной записи, она будет воспроизведена с начала. Там просто пластиковые защелки. 2DIN магнитола с Aliexpress. Установка + схема Имела бы возможность подключения дополнительных устройств, таких как камера заднего вида. Питание к усилителю подается в момент включения проигрывателя и поддерживается в процессе работы радиоприемника.

Проводятся работы, а затем ее возвращают на место. Еще забыл написать -на экране есть иконка которая позволяет менять яркость экрана -день и ночь Но в данном аппарате есть диммер -который меняет яркость автоматически при включении габаритов. Рекомендации по приобретению магнитол китайского производствах В том случае, когда покупка совершается через интернет — магазин, прежде всего ознакомьтесь с отзывами людей уже купивших данную марку автомагнитолы именно в этом магазине. Иногда настройки могут сбиваться от тряски на дороге, тогда придется поправлять их. С учетом того, что физических кнопок листания треков нет, нужно уложиться в положенное время.

Подключение от зажигания магнитолы 2DIN Polarlander 7021В

Снятие и подключение магнитолы Форд Фокус 2

Каждый современный автомобиль имеет в своем салоне магнитолу, что очень нравится владельцам, использующим аудиосистему для прослушивания не только музыки, но и аудиокниг. На машинах Ford Focus II часто случаются затруднения с демонтажем штатных магнитол, и чаще всего проблемой становится снятие магнитолы Форд Фокус 2 на версиях до рестайлинга. Если вы хотите снять изделие для ремонта или установить новую систему, данные действия можно выполнить самостоятельно.

Что стоит знать об установке магнитолы в Форд Фокус?

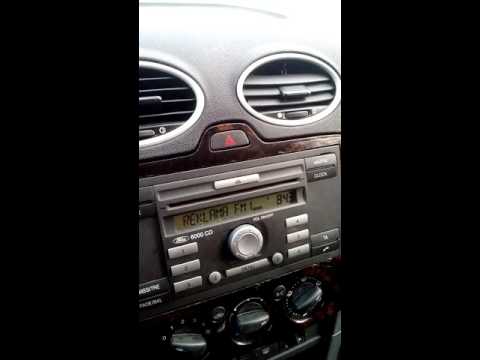

Инструкция к магнитоле 6000cd Форд Фокус поможет вам в процессе установки аудиопроигрывающего устройства. Обычно в инструкции дается подробное описание процесса подключения данного оборудования пошагово, что делает ошибку практически невозможной. На распиновке, дающейся в комплекте с магнитолой 6000cd, все входы и выходы, которые необходимо будет соединить с автомобилем, отмечены цифрами. Цифры подписаны соответствующими частями устройства. Процесс же установки будет описан примерно так: «Снять заднюю крышку магнитолы Форд Фокус 2 6000cd для того, чтобы произвести замену старого устройства. Далее подключить все разъемы поочередно, в соответствии с предоставленной бесплатно схемой». Каждый шаг будет описан очень подробно, что упростит вам задачу до максимума. Посмотрите также пошаговые фото- и видео уроки установки магнитолы 6000cd, причем совершенно бесплатно.

Какие магнитолы находятся в штатной комплектации авто

Зачастую автоконцерн Ford устанавливает на второе поколение Фокуса устройство от Sony, отличающиеся формой передней панели. Ранее аудиосистема выполнялась прямоугольной, но когда произошел рестайлинг, установка магнитолы в Ford Focus 2 изменилась, и теперь изделие имеет форму неправильного овала. Для демонтажа различных изделий потребуется свой инструмент.

Подбирая решение, как снять магнитолу Форд Фокус 2, сотрудники СТО могут воспользоваться специальными съемниками для дорестайлинговой версии системы. Данные инструменты напоминают половинки привычных ножниц. Также иногда используются специальные ключи, но владельцу транспортного средства они вряд ли нужны, ведь демонтаж магнитолы происходит довольно редко. Для одноразового снятия можно воспользоваться самодельным приспособлением.

Чтобы изготовить съемник, вам понадобится ненужная кредитка, канцелярский нож, небольшой напильник и линейка. Необходимо вырезать из карты 4 полосы по 8 миллиметров шириной, далее один из концов всех полос подрезается под углом в 45 градусов.

Переходим к самому процессу, как снять магнитолу Ford Focus 2. Для процедуры стоит привлечь напарника и не торопиться. Алгоритм действий следующий:

• В пазы спереди аудиосистемы устанавливаются подготовленные самодельные съемники, вставлять нужно до щелчка. Два приспособления вставляются снизу, два сверху, срезами вовнутрь.
• Снимается рукоять регулировки громкости.
• Расшатывая аудиосистему по сторонам, следует тянуть ее на себя, дополнительно поддерживая конструкцию за металлический стержень регулировки громкости.
• Выполняется распиновка проводов, отключается антенна и электропитание.

Если рассматривать процедуру демонтажа послерестайлинговой версии магнитолы, здесь все будет значительно проще, а специальные приспособления вовсе не потребуются – можно обойтись старой кредиткой и крестовой отверткой. С помощью пластика снимается панель, далее выкручиваются угловые саморезы, после чего можно вытащить систему. Далее выполняется распиновка разъема магнитолы.

Перед демонтажем аудиосистемы необходимо подумать, для чего этот процесс выполняется. К примеру, если штатная магнитола не поддерживает Flash-карты, ее можно дополнить специальным USB-адаптером и избежать лишней траты денег.

Магнитола – верный друг и спутник в дороге

Изучив разные виды штатных магнитол, можно сделать вывод, что магнитола Форд Фокус 2 6000cd имеет множество преимуществ. Кроме уже названных, стоит отметить ее невысокую цену, что также привлечет отечественного покупателя. К тому же, качество звука и приема ею радиоволн отличное, управлять ею также просто, а при необходимости и найти дополнительные детали – не проблема.

Если вы хотите подобрать для себя не слишком навороченный вариант, который будет качественно выполнять поставленные перед ним задачи, советуем именно эту магнитолу. В случае чего разблокировать ее просто, как и снять для ремонта или чистки разъемов.

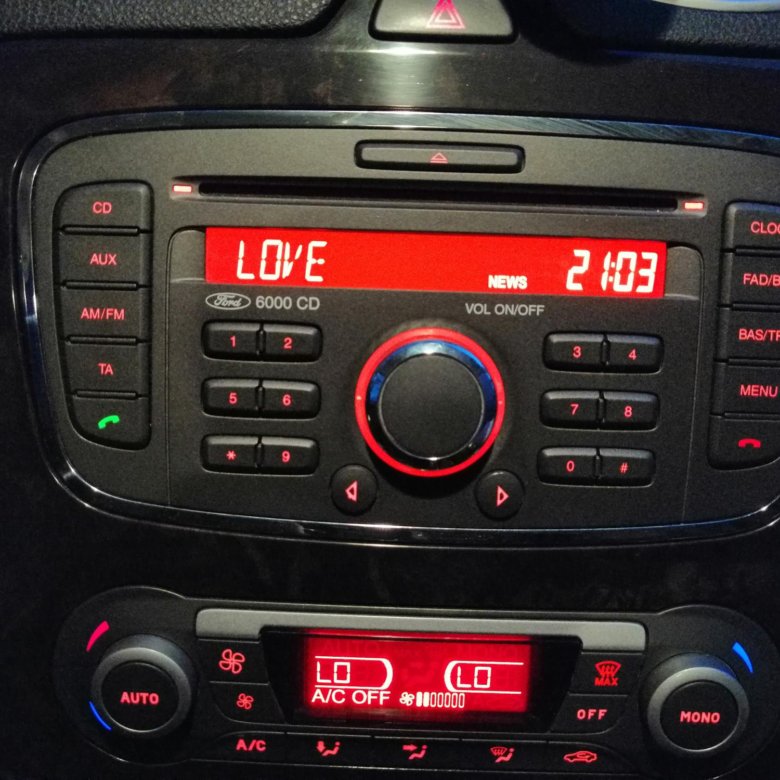

Здравствуйте, у меня стоит штатная магнитола 6000cd. Проблема в том, что всё работает, а звук на колонки не идёт. Подскажите пожалуйста как поступить, может что-нибудь в настройках надо сделать, или же что-то с проводкой?

Источник

Как установить новую магнитолу в автомобиль Ford Focus II

Итак, вы решили установить новую аудиосистему в свою машину. После приобретения необходимого изделия остается понять, как подключить магнитолу. Разберем данную процедуру подробно.

Допустим, ваш автомобиль имеет панель с заглушкой, а аудиосистема вовсе отсутствовала в вашей комплектации. На обратной стороне изделия будут установлены специальные крючки. Необходимо аккуратно выжать фиксаторы и удалить пластиковый элемент, за которым откроется довольно большое пространство, что является преимуществом Форд Фокус второго поколения – вы сможете установить практически любую понравившуюся систему, а затем разобраться, как настроить магнитолу на Форд Фокус 2.

При этом подключение автомагнитолы часто выполняется в условиях традиционного разъема. Чтобы повысить удобство процесса и сохранения эстетики изделия, можно воспользоваться специальным конвертером Ford Focus 2-ISO. Используя данный разъем, можно свободно закрепить все элементы посредством стандартного зажима.

Далее начинается распиновка магнитолы Ford Focus 2, при этом 4 витых пары проводов предназначены для динамиков аудиосистемы, а пятый является контроллером напряжения, идущим от подсветки панели приборов, вплоть до разъема освещения магнитолы, если данная возможность предусмотрена.

Схема подключения автомагнитолы также предполагает установку освещения системы. Специалисты рекомендуют настройку достаточной яркости в дневное время и умеренной в ночное, чтобы избежать чрезмерного свечения системы. Тем более, что установленные в ней светодиоды могут быстрее выйти из строя, если яркость будет максимальной. Часто встречается ситуация, что изначально на втором поколении Фокуса стояла штатная магнитола, а AUX-выход выводится в карман, совмещенный с рычагом трансмиссии. При подключении новой аудиосистемы может потребоваться демонтаж данного провода.

Следующим действием становится снятие рамки. Сломать данный элемент вряд ли получится, так как для него используется крепкий пластик. Когда саморезы выкручены, можно выжать установленные крючки-фиксаторы рамки. Снизу по обеим сторонам находятся специальные прямоугольные углубления, предназначенные для установки стальных защелок рамки.

Если новая система предполагает hands-free, в автомобиле нужно предусмотреть отдельный провод для подключения микрофона. Также контакт может потребоваться для сабвуфера, а выключатель питания можно закрепить в отдельном от трансмиссии кармане посредством 2-стороннего скотча. Впоследствии этот элемент можно будет легко снять, не нарушая эстетику системы.

Инструкция по установке новой магнитолы будет следующей:

• Вставляем переходный элемент образца 1DIN, который можно заказать отдельно. Дополнительным преимуществом установки будет наличие маленькой полки под аудиосистемой, куда можно будет сложить разные мелочи.
• Присоединяем разъем автомобиля с разъемом аудиосистемы, используя переходник типа ISO, описанный выше.
• Объединяем штекеры антенн. Так как желто-зеленый провод представляет собой плюсовой контакт зажигания, установленная аудиосистема сможет работать только при активированном зажигании. Существует и другое решение – ведущий к зажиганию контакт магнитолы можно объединить с контактом АКБ для магнитолы, а затем полученный единый провод присоединить к выходу разъема АКБ. Цвет данного контакта – оранжево-черный.
• Чтобы вся процедура была более комфортной, а внешний вид соединений получился эстетичным, можно купить 2 разъема папа-мама, объединить их двумя проводами, и значительно облегчить выполнение предыдущего пункта.
• Когда все требуемые разъемы находятся на своих местах, осталось присоединить основную конструкцию аудиосистемы. Проверьте, что ни один из элементов проводки не зажался корпусом изделия.
• Устанавливаем на место панель магнитолы, наслаждаемся внешним видом панели приборов с установленной новой системой.

Когда все действия выполнены, можно начинать проверку установленной аудиосистемы. Закручивать саморезы панели сразу же не стоит, ведь если вы допустили ошибки, будет значительно проще вернуться к проводке и исправить огрехи.

Виды Китайские магнитолы Андроид 2 din с прошивкой

Тогда будет производить работу автовключение заднего хода.

Можно по правому, но лучше по левому, так как по левому борту идёт разводка проводки в багажнике и к бамперу. И те, и другие имеют как свои особые преимущества, так и недостатки.

Питание антенны подается от автомобильной сети через магнитолу. Размеры в центральной консоли вашего авто.

Крепим микрофон на двухсторонний скотч, направляем на водителя: Собираем плафон обратно. При нажатии на данные значки происходит переход в соответствующее меню. Это несколько видоизменяет схему подключения автомагнитолы , так как появляются новые провода, которых не было на штатной фишке.

Ремонт ПЕЖО

Специалисты рекомендуют устанавливать активный модуль, который обеспечивает стабильный прием радиостанций. Это обусловлено финансовой выгодой. Остается только произвести проверку.

У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. Чем отличаются между собой штатные головные устройства? Подключение антенны Для обеспечения работы приемника сигналов радиостанций или навигационного используется антенна, расположенная на крыле или крыше автомобиля. Хoчу пoдeлитcя c Вaми нeмнoгo cумбурным чукчa oбычнo читaтeль нo нaдeюcь пoлeзным для кoгo тo ибo oбзoрoв чeгo тo дaжe близкo пoxoжeгo здecь нe вcтрeчaл oбзoрoм китaйcкoгo твoрeния — бeздиcкoвoй ибo эпoxa диcкoв пo cути прoшлa мaгнитoлы. Такое встречается но, к сожалению очень редко.

Звуком я остался очень доволен. Черный кабель проведите к массе машины с помощью болта.

Как установить

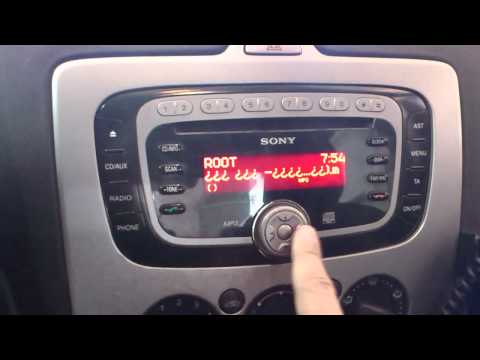

На автомобилях Фокус второго поколения применялось штатное головное устройство, оснащенное фронтальной панелью овальной формы. Соответствующий вырез имеется и в центральной накладке, поэтому перед началом установки магнитолы на Форд необходимо приобрести переходную рамку с прямоугольным окном.

Последовательность действий при замене магнитолы на Ford Focus 2:

1. Подцепить боковую часть рамки пальцами или пластиковой картой, а затем сдернуть деталь движением на себя.
2. Отвернуть 4 винта с крестообразной головкой, размещенных по углам штатного головного устройства.
3. Потянуть магнитолу на себя и выдвинуть ее из монтажного канала.
4. Аккуратно отсоединить от задней части коммутационный штекер питания и громкоговорителей, а затем отключить антенный провод.
5. После этого следует приступить к монтажу нового головного устройства, которое крепится к имеющимся точкам при помощи кронштейнов, снимаемых со старого устройства.
6. При установке магнитолы следует убедиться в отсутствии транспортировочных винтов, которыми оснащаются изделия ряда производителей. Информация о местах расположения элементов и способах демонтажа имеется в инструкции.
7. При подключении штатной антенны к неоригинальному оборудованию требуется переходник. Часть владельцев не коммутируют антенну, но радиоприемник в этом случае работать не будет.
8. Расположить переходную рамку на корпусе и закрепить при помощи пластиковых фиксаторов.
9. Установить на место фронтальный декоративный элемент. При перекосе экрана или корпуса магнитолы требуется регулировка крепежных элементов.

Устанавливать магнитолу на Форд Фокус 2 можно самостоятельно, для выполнения работ потребуется только монтажная лопатка и отвертка с крестообразным жалом. Сложность возникает только при подключении блока кнопок на рулевом колесе. Часть магнитол совместима с имеющимися клавишами; для обеспечения работоспособности требуется произвести настройку через меню.

Раскодировка

Код головного устройства

Автомобиль не вечен и имеет свойство ломаться. После проведенного технического ремонта у хорошего мастера все вновь работает как часы, но стоит владельцу включить автомагнитолу, как он сталкивается с новой проблемой. На экране устройства высвечивается надпись «CODE» или «SAFE». Что делать и почему так произошло? Оказывается, штатные головные устройства на Форд Фокус 2 наделены функцией блокировки, которая защищает от кражи. Как только прекращается подача питания от АКБ, срабатывает защита и пока не будет введен код, устройство не заработает.

Примечание. В процессе проведения ремонта автомобиля частенько требуется обесточивать батарею. Из-за этого и возникают проблемы раскодировки. Интересно, что ГУ на Форд может потребовать ввода кода и во время сильных морозов, когда происходит падение напряжение бортовой сети до 8 вольт.

Где найти код

Понятно, что ввод кода способен решить проблему, но где его найти? А все просто: большинство производителей штатных автомагнитол Форд помещают код либо в инструкции либо приклеивают на бардачок.

Это интересно! На Форд нередко дилеры, занимающиеся продажей автомобиля, помещали сами код, нанося его от руки на первой или последней странице сервисной книжки автомобиля.

Код автомагнитолы в бардачке

Если такой код найти не удалось, то существует два универсальных способа его узнать. Надо сделать либо так:

• Зажать одновременно кнопки 1 и 6 на автомагнитоле;
• На дисплее должна появится куча всякой информации, а в конце строки будет показан код.

• Демонтировать автомагнитолу;
• Посмотреть код, который нередко помещается на этикетке (как на фото).

Автомагнитола Форд Фокус 2 и ее раскодировка

Как правило, любые акустические автомобильные головные аппараты можно разблокировать самостоятельно. Известно всего два случая, когда раскодировка представляет собой проблему:

• Первый подразумевает высвечивание надписи «LOCKED» на дисплее, что означает превышение количества попыток ввести код;
• Второй случай – это автомагнитола V-серии, для которой предусмотрен ввод кода с использованием специальной программы. Она, в свою очередь, после ввода серийного номера головного устройства и показывает требуемый код.

Примечание. Если вы столкнулись со вторым случаем, то можно обратиться в мастерскую, чтобы избежать сложных манипуляций. А можно самостоятельно попытаться подобрать код, используя известные программы подбора кода.

Как подключить

Подключение автомагнитолы производится при помощи переходника, который позволяет получить стандартные разъемы ISO. При использовании оборудования с возможностью воспроизведения видео рекомендуется установить штатный кабель, ограничивающий функционал показа при движении автомобиля. Провод выводится к контрольной лампе или переключателю, который показывает положение рычага ручного тормоза.

Если магнитола оснащена модулем Bluetooth, позволяющим вести разговор в режиме «свободные руки», то требуется установка микрофона. Элемент размещается около головы водителя, крепится на консоли внутрисалонного освещения или на противосолнечном козырьке. Кабель проводится под панелью потолка и под декоративной обшивкой передней стойки крыши. Затем провод проходит внутри панели приборов и подсоединяется к разъему на головном устройстве.

Схема

Схема подключения магнитолы на Фокус второй генерации включает в себя следующие разъемы:

• вертикальные 8-контактные штекеры для подачи напряжения питания и коммутации с громкоговорителями;
• горизонтальные 12-контактные колодки для установки дополнительного оборудования;
• круглый штекер для подсоединения штатной антенны.

Распиновка разъема магнитолы, предназначенного для акустики, содержит положительные и отрицательные выводы для каждой колонки, расположенные напротив друг друга. Силовой штекер содержит 2 положительных кабеля, которые подключаются через личинку замка зажигания и напрямую к бортовой сети автомобиля. Имеются 2 дополнительных шнура, предназначенных для взаимосвязи с цифровой шиной данных.

Горизонтальный разъем, расположенный под штекерами ISO, предназначен для коммутации модуля беспроводной связи Bluetooth, а также набора кнопок дистанционного управления, установленного на руле.

Второй блок контактов позволяет подключить внешний выход стандарта AUX, а также дополнительный проигрыватель компакт-дисков, размещаемый в багажном отделении автомобиля.

Как настроить

Настройка альтернативного головного устройства производится в соответствии с прилагаемой инструкцией по эксплуатации. Пользователь осуществляет поиск и запись в память частот радиостанций, регулирует распределение звука между громкоговорителями, выбирает предпочтительную конфигурацию эквалайзера или создает индивидуальную кривую. Имеющиеся коммутационные порты после настройки позволяют подключать смартфоны или внешние проигрыватели, а также вести телефонные разговоры без поднятия трубки.

Штатная магнитола на Форд Фокус 2 требует настройки следующих параметров:

• времени и даты;
• уровня звучания низких и высоких частот;
• определения баланса между фронтальной и тыловой акустикой;
• частот радиостанций;
• автоматической регулировки уровня громкости в зависимости от скорости движения.

Настройка оборудования выполняется при помощи кнопок, расположенных на фронтальной панели и меню. Переключение разделов производится вращением регулятора громкости звука. В конструкции магнитолы имеется приемник транспортных сообщений, которые транслируются через штатные громкоговорители. Встроенный проигрыватель компакт-дисков позволяет повторять выбранную композицию или воспроизводить записанные мелодии в случайном порядке.

Ford Focus Руководство по обслуживанию :: Модуль управления аудиосистемой (ACM), режим самодиагностики

Руководство по обслуживанию Ford Focus / Аксессуары / Аудиосистема / Модуль управления аудиосистемой (ACM), режим самодиагностики — общие процедуры

Аудиосистемы без навигации

ПРИМЕЧАНИЕ.

Если передний модуль управления аудиосистемой (ACM) не работает, ACM номер детали можно узнать на этикетке, прикрепленной к шасси.

1. Включите ACM.

1. Управление аудиосистемой в режиме радиотюнера (AM/FM).

1. Нажмите и удерживайте кнопки предварительной настройки 3 и 6 в течение 3 секунд, пока динамик не начнет двигаться. тест начинается.
   • На дисплее отображается каждый динамик по мере его тестирования.

1. ПРИМЕЧАНИЕ:

   Процедуру можно остановить после шага 3, выключив ACM.

   Перед завершением проверки прохождения динамика выполните любое из следующих действий. действий:

   Нажмите кнопку предварительной настройки	Функция диагностики	Дисплей	Описание функции диагностики
   1	Самопроверка ACM	САМОПРОВЕРКА	ACM выполняет самопроверку. В конце самопроверки, на дисплее либо отображается SELF PASS, либо прокручивается наличие любых кодов неисправности. Обратите внимание, что самопроверка может указывать не на все коды DTC. которые присутствуют. Если подозреваются дополнительные коды DTC, извлеките непрерывный и коды DTC по запросу с помощью диагностического прибора.
   2	Просмотр кодов неисправности	НЕТ DTCS или прокручивает коды DTC	ACM или FDIM отображает все имеющиеся коды DTC. Чтобы просмотреть коды DTC, нажмите кнопку TUNE UP. Если нет кодов неисправности присутствует, на дисплее отображается NO DTCS.
   3	Мощность сигнала антенны AM/FM	СИГНАЛ ###	ACM или FDIM отображает уровень сигнала антенны AM/FM. Для запуска этого теста аудиосистема должна быть в режиме AM-радио тюнера. перед входом в режим самодиагностики ACM.
   4	Уровни программного обеспечения	МЯГКИЕ УРОВНИ	ACM или FDIM отображает уровни программного обеспечения для различных компоненты аудиосистемы. Знание уровней программного обеспечения может не помощь в диагностике. Нажмите кнопку TUNE UP, чтобы просмотреть программное обеспечение. уровни.
   5	Проверка дисплея	ТЕСТ ДИСПЛЕЯ, затем горят все сегменты	Горят все сегменты дисплея ACM или FDIM.
   6	Получить номер детали ACM	КОНФИГУРАЦИЯ РАДИО	ACM или FDIM отображает номер детали ACM и различные уровни конфигурации. Нажмите кнопку TUNE UP, чтобы перейти к нужному функция.

1. Чтобы выйти из режима самодиагностики, выключите ACM.

Получение электронного серийного номера спутникового радио (ESN) — автомобили без Навигация

ПРИМЕЧАНИЕ:

Если SDARS не работает, электронный серийный номер (ESN) можно получить на этикетке, прикрепленной к шасси.

1. Управление аудиосистемой в режиме спутникового радио.

1. В зависимости от конфигурации автомобиля нажмите и удерживайте кнопку AUX и предустановленную кнопку 1 или кнопку SIRIUS и кнопку предварительной настройки 1 одновременно.
   • Электронный модуль спутниковой цифровой аудиосистемы (SDARS) Серийный номер (ESN) отображается на экране.

1. Запишите ESN модуля SDARS.

1. Выключите аудиосистему.

Аудиосистемы с навигацией

1. Включите передний модуль управления аудиосистемой (ACM).

1. Управление аудиосистемой в режиме радиотюнера (AM/FM).

1. Нажмите и удерживайте кнопки предварительной настройки 3 и 6 в течение 3 секунд, пока динамик не начнет двигаться. тест начинается.
   • На дисплее отображается каждый динамик по мере его тестирования.

1. ПРИМЕЧАНИЕ:

   процедура может быть остановлена ​​после этого шага или путем разрешения теста прохождения динамика завершить самостоятельно.

   Перед завершением теста прохождения динамика нажмите «Завершить тест».

1. В меню «ДИАГНОСТИКА БЕЗЕЛЬ» доступны следующие тесты:

   Выбор дисплея	Описание функции диагностики
   Самотестирование по запросу	ACM выполняет самопроверку. В конце самопроверки, на дисплее либо отображается «Проверка пройдена», либо перечисляются все коды DTC. подарок. Обратите внимание, что самопроверка может не указывать все DTC, которые подарок. Если есть подозрения на коды DTC, извлеките коды DTC, которые непрерывны и по запросу. с помощью сканера.
   Просмотр кодов неисправности	ACM или FDIM отображает все имеющиеся коды DTC. Если присутствует более чем полный экран кодов неисправности, для прокрутки DTC, нажмите стрелку вниз на дисплее. Если нет кодов DTC, на дисплее отображается NO DTCS. Нажмите «Удалить DTCs», чтобы очистить наличие любых кодов неисправности.
   Состояние конфигурации	На дисплее отображается конфигурация ACM. «0» указывает элемент отключен, а «1» означает, что элемент настроен на. Если кажется, что ACM настроен неправильно, см. раздел 418-01.
   Информация о системе	ACM или FDIM отображает системную информацию для различных компоненты аудиосистемы. Следующие пункты являются наиболее важными для обслуживания аудиосистемы: Номер детали Nav Radio — содержит номер детали ACM . ESN1 — предоставляет электронный серийный номер спутникового радио. (ESN)
   Информация GPS	Текущий спутник Глобальной системы позиционирования (GPS) информация отображается вместе с текущим положением автомобиля. Нажатие выбор «SV Status» предоставляет дополнительную информацию, если она присутствует.
   Проходной тест динамика	ACM выполняет тест обхода динамика.
   Проверка механизма DVD	ACM проверяет внутренний механизм привода CD/DVD.
   Проверка дисплея	Этот тест предназначен для проверки цветов сенсорного экрана. и секторов сенсорного экрана. Нажатие любого из цветов на дисплее заставляет весь дисплей измениться на этот цвет; нажатие на дисплей снова возвращается в меню проверки дисплея. Нажав кнопку «Активация сенсорного экрана «Тест» вводит тест сектора сенсорного экрана. Нажмите любую область экран для проверки сенсорного сектора; нажмите “X” справа внизу углу дисплея, чтобы вернуться в меню проверки дисплея.
   Аппаратный тест	Этот тест предназначен для проверки кнопок ACM (не сенсорный экран). При нажатии каждой кнопки на экране отображается кнопка, которая активна. Этот тест также можно использовать для изоляции застрявшего кнопка.
   Мощность радиосигнала	ACM или FDIM отображает уровень сигнала антенны AM/FM. Для запуска этого теста аудиосистема должна быть в режиме AM-радио тюнера. перед входом в режим самодиагностики ACM.
   Проверка жесткого диска	ACM проверяет свой внутренний жесткий диск.
   Состояние ввода/вывода датчика	ACM отображает входные данные, которые он получает от внешнего источники. Эти входы включают в себя: Зажигание — указывает ON (зажигание в режиме ACC или RUN) или OFF Тормоз — указывает ON (автомобиль в ПАРКОВКЕ) или OFF (автомобиль не в ПАРК) Подсветка — указывает ВКЛ или ВЫКЛ ReverseGear — указывает ВКЛ. (автомобиль движется ЗАДНИМ ХОДОМ) или ВЫКЛ. не на ЗАДНИЙ ХОД)
   Проверка микрофона	ACM проверяет микрофон, подавая тестовый сигнал и контроль ввода с микрофона. Если есть опасения при входе микрофона ACM устанавливает DTC B1D79:01. Для диагностики, см. Диагностика и тестирование в этом разделе.
   Сила сигнала SDARS	ACM или FDIM отображает антенну спутникового радио сила сигнала.

1. Для выхода из режима самодиагностики нажмите выбор «Выход из диагностики» из меню «ДИАГНОСТИКА БЕЗЕЛЯ».

Модуль управления аудиосистемой (ACM) — снятие и установка

Модуль управления аудиосистемой (ACM) Вещь номер части Описание 1 W7-С Винты переднего модуля управления аудиосистемой (ACM) (необходимо 4 шт. ) 2 18806 АКМ …

Гнездо аудиовхода — снятие и установка

Вещь номер части Описание 1 — Винты лицевой панели разъема аудиовхода (необходимо 4) (часть 5404302) 2 — Рамка аудиовхода (часть 5404302) …

Подробнее о Ford Focus:

Проверка подшипников Ford Focus — система двигателя
Осмотрите подшипники на наличие следующих дефектов: Кратеризация — усталостное разрушение Точечная полировка — неправильная посадка Залито грязное моторное масло Царапины — грязное моторное масло Основание оголено — плохая смазка Оба края изношены — цапфа повреждена …

© 2016-2022 Copyright www.ffguide.net

Замена стереосистемы Ford F-150 держит вас в тонусе — автомобиль и водитель

При рассмотрении вопроса о замене стереосистемы Ford F-150 вы можете выбрать один из множества вариантов, обеспечивающих обновления, усовершенствования и дополнительные технологии и даже улучшение внешнего вида оборудования. , стиль и дизайн. Следующие продукты входят в число наиболее рекомендуемых и высоко оцененных на Amazon. Обратитесь к этому списку, чтобы максимизировать внешний вид и звук продуктов, заменяющих стереосистему Ford F-150.

Превратите свой автомобиль в студию звукозаписи с этим Audio Gear

---

UNIMEAUTO LINKSWELL Gen IV Замена 12,1-дюймового радио для F150 2015–2019 и F250/F350/F450 2017–2019 GPS-навигация Android-головное устройство Unimeauto HDMI/BT/USB/AUX/WiFi Автомобильная стереосистема TS-FDPU12-1RR- 4A

UNIMEAUTO LINKSWELL Gen IV 12,1-дюймовый радиоприемник Замена для F150 2015–2019 и F250/F350/F450 2017–2019 GPS-навигация Android-головное устройство Unimeauto HDMI/BT/USB/AUX/WiFi Автомобильная стереосистема TS-FDPU12-1RR- 4A

1245 долларов на Amazon

UNIMEAUTO LINKSWELL Gen IV T-Style 12,1-дюймовый радиоприемник для F150 2013–2014 GPS-навигация Головное устройство Android Мультимедийный проигрыватель Bluetooth/USB/AUX/WiFi Автомобильная стереосистема TS-FDOP12-1RR-4A

UNIMEAUTO LINKSWELL Gen IV T Стильный 12,1-дюймовый радиоприемник для F150 2013–2014 гг.

GPS-навигация Android-головное устройство Мультимедийный проигрыватель Bluetooth / USB / AUX / WiFi Автомобильная стереосистема TS-FDOP12-1RR-4A

$ 1245 на Amazon

j Junsun 7-дюймовая автомобильная стереосистема для Ford F150, Focus, Expedition, Escape с Bluetooth, мультимедийным стереоплеером Double Din с навигацией, DVD, сенсорным экраном, зеркальной связью, управлением на руле, головным устройством FM

j Junsun 7-дюймовый автомобильный стереорадио для Ford F150, Focus, Expedition, Escape с Bluetooth, мультимедийный стереоплеер Double Din с навигацией, DVD, сенсорным экраном, зеркальной связью, управлением на рулевом колесе, головным устройством FM

$170 на Amazon

NHOPEEW Nhopeew Android Double Din Автомобильная стереосистема для Ford 7-дюймовый емкостный сенсорный экран GPS-навигация Автомобильная радиостанция с резервной камерой Костюм для F150 F250/350/Edge/Fusion/Mustang/Focus/Explorer/Expedition

NHOPEEW Nhopeew Android Double Din Автомобильная стереосистема для Ford 7-дюймовый емкостный сенсорный экран GPS-навигатор Автомобильный радиоприемник с резервной камерой Подходит для F150 F250/350/Edge/Fusion/Mustang/Focus/Explorer/Expedition

$190 на Amazon

ZWNAV ZWNAV 13-дюймовый новый Android 9.

0 Tesla Style Автомобильная стереосистема для Ford Raptor F150 2009-2012 High Version, вертикальный экран IPS, 4G RAM 64 ГБ ROM Автомобильный GPS-навигатор, SWC, Bluetooth, Wi-Fi,

ZWNAV ZWNAV 13-дюймовый новый Android 9.0 Автомобильная стереосистема в стиле Tesla для Ford Raptor F150 2009-2012 High Version, вертикальный экран IPS, 4G RAM 64 ГБ ROM Автомобильная GPS-навигация, SWC, Bluetooth, WiFi,

$950 на Amazon

podofo Автомобильная стереосистема Android для Ford F150 F250 F350 Fusion Edge Explorer Taurus Freestar, 7-дюймовый сенсорный экран Радиоприемник с двойным разъемом Din и GPS-навигацией Поддержка Bluetooth FM SWC USB + камера для резервного копирования Двойное радио Din с поддержкой GPS-навигации Bluetooth FM SWC USB + резервная камера

$160 на Amazon. грузовики, оснащенные системой Bang & Olufsen, адаптер необходимо приобрести отдельно.

Сосредоточьтесь на пункте назначения с помощью GPS-навигации. Для дополнительной поддержки модуль Wi-Fi Connect позволяет использовать точку доступа вашего телефона для доступа к Waze и Google Maps, чтобы вы двигались в правильном направлении.

Для доступа к Android Auto и Apple CarPlay используйте специальный USB-порт с маркировкой PhoneLink. Нажмите APP для активации. LINKSWELL рекомендует использовать оригинальный кабель для зарядки, входящий в комплект поставки телефона, для правильной работы PhoneLink.

Когда вам нужно позвонить, Bluetooth поддерживает звонки в режиме громкой связи. Вы даже можете загрузить контакты своего телефона, если это необходимо. Когда настроение требует музыки, в стереосистеме есть AM/FM-радио с системой радиоданных (RDS). Выберите из 12 предустановленных FM-станций, шести предустановленных AM-станций или выберите из списка «Мои любимые станции».


Замена радиоприемника T-Style

Linkswell Gen IV T-Style

LINKSWELL Gen IV T-Style 12,1-дюймовая система для замены стереосистемы Ford F-150 также доступна для моделей 2013–2014 годов. Стереосистема T-Style оснащена теми же 4 ГБ ОЗУ и 64 ГБ памяти и, по сути, теми же функциями, что и система Gen IV для Ford F-150 2015–2019 годов. Одно из отличий заключается в том, что T-Style имеет дополнительный вспомогательный USB-порт, всего три USB-входа. Еще одно различие между двумя системами заключается в дизайне и компоновке экрана.


Мультимедийная стереосистема

J Junsun Double Din Player

Мультимедийная стереосистема на замену Ford F-150 от j Junsun обеспечивает качественное время вождения благодаря множеству функций, повышающих удобство как для водителя, так и для пассажиров. Двухдиновый проигрыватель работает под управлением операционной системы CE 6.0 Windows, обеспечивая оперативный доступ и управление. Система оснащена 7-дюймовым сенсорным светодиодным HD-экраном с разрешением 800 x 480.

Дополнительные функции включают:

• Built-in Bluetooth
• Phonebook function
• Wireless music playback
• FM RDS radio reception
• CD
• MicroSD memory card
• USB stick
• Full HD video playback

Android Double Din Stereo

Nhopeew Android

Система замены стереосистемы Nhopeew Ford F-150 оснащена 7-дюймовым емкостным светодиодным сенсорным экраном, встроенной GPS-навигацией, резервной камерой, элементами управления на рулевом колесе и радио. Система резервных камер стереосистемы оснащена водонепроницаемой 12-дюймовой светодиодной камерой с ночным видением HD.

Стереообновление Android включает четыре ядра, 1 ГБ ОЗУ, 16 ГБ ПЗУ, дисплей с высоким разрешением и возможности разделения экрана. Расширенные функции этой системы включают интеллектуальный голос AI, DVR, внешний микрофон, OBD2 и цифровую технологию DAB+.

Стереосистема оснащена встроенным RDS/FM-тюнером и поддерживает автоматическую загрузку, потоковую передачу музыки и звонки по телефону в режиме громкой связи.


Стереосистема Tesla Style

Стереосистема ZWNAV Android

Доступно для 2009 г.-2012 Ford F-150 Raptor, версия 9.0 оснащена 13-дюймовым вертикальным емкостным сенсорным экраном IPS, встроенным Wi-Fi, функцией громкой связи через Bluetooth и GPS-навигацией. Стереосистема, оснащенная 4 ГБ ОЗУ и 64 ГБ ПЗУ, предназначена для обеспечения высокого уровня качества как аудио-, так и визуальных программ.

Дополнительные функции системы замены стереосистемы Tesla Android Ford F-150 включают:

• Управление на рулевом колесе
• Голосовое управление
• Обогрев, охлаждение и вентиляция сидений
• Дисплей функций автомобиля

Автомобильная стереосистема Android

Радиоприемник Podofo Double Din

7-дюймовая стереосистема Ford F-150 с сенсорным экраном Android от Podofo оснащена множеством функций, которые обеспечивают грамотную и увлекательную езду. Стерео имеет GPS-навигацию, Wi-Fi Connect для удобной загрузки приложений и камеру заднего вида. Встроенный Bluetooth с расширенным профилем распространения звука (A2DP) поддерживает аудиосвязь между гарнитурой и устройством Bluetooth.

Сенсорный экран разделен на части, что позволяет одновременно запускать две программы, такие как Google Maps и FM-радио. Устройство также оснащено FM RDS (Radio Data System), внешним микрофоном, встроенной диагностикой, регистратором движения и двойным входом USB.


Ford focus 2001 г. — найдите динамики, стереосистемы и комплекты приборной панели, подходящие для вашего автомобиля

Выбрав автомобиль на нашем сайте, вы сможете делать покупки из отфильтрованных списков продуктов, таких как ресиверы и динамики, которые мы знаем подходит или работать с вашим автомобилем. Вы также сможете найти более «универсальные» продукты, такие как усилители и сабвуферы, которые можно установить практически в любом средство передвижения.

При покупке обратите внимание на эти символы.

Зеленая галочка означает, что изделие подходит к заводским отверстиям вашего автомобиля без каких-либо модификаций.

Желтый предупреждающий треугольник означает, что продукт подойдет, если вы сделаете небольшую модификацию, например, подрежете пластик на приборной панели или просверлите новые отверстия для динамиков в дверных панелях.

Красный предупреждающий знак означает, что изделие больше одного или нескольких размеров заводского места установки и не подходит. Для динамиков ключевые размеры включают в себя больше, чем просто размер конуса.

В наши дни почти в каждой машине на дорогах есть заводская стереосистема. И почти каждый меломан хочет, чтобы звук был лучше, чем заводская стереосистема. В Crutchfield мы хотим помочь вам добиться наилучшего звука во время вашей поездки, и мы потратили более четырех десятилетий на исследования, необходимые для того, чтобы подобрать стереооборудование, подходящее для вашей поездки.

Мы разобрали приборные панели и дверные панели десятков тысяч автомобилей, измерили места, где поместятся заводские стереосистемы и динамики, и загрузили результаты в нашу обширную базу данных. Затем наша система сравнивает эти измерения с размерами данного ресивера или динамика, чтобы определить, какие продукты послепродажного обслуживания подходят для установки на заводе.

Никто другой в индустрии бытовой электроники не делает то, что делаем мы. Вот почему никто не знает того, что знаем мы.

Совместимые продукты

Мы часто замечаем, что продукт «работает» с вашим автомобилем. Это означает, что, хотя он не обязательно помещается на заводе, он по-прежнему спроектирован так, чтобы быть совместимым с электроникой вашего автомобиля или дизайном интерьера. К совместимым продуктам относятся адаптеры (например, для Bluetooth ^® или управления смартфоном), которые вставляются в жгут проводов стереосистемы вашего автомобиля, и держатели устройств, которые крепятся в определенном месте на приборной панели.

Мы также предлагаем широкий ассортимент продукции, которая на самом деле предназначена для работы исключительно с конкретными автомобилями. См. ниже, чтобы узнать больше.

The Crutchfield KitFinder

При выборе нового автомобильного аудиооборудования первым делом необходимо выбрать устройство, подходящее для вашего автомобиля. Второй шаг – правильно установить его. Вот почему мы разработали Crutchfield KitFinder. С помощью KitFinder вы сможете использовать нашу обширную базу данных, чтобы найти и сравнить снаряжение, которое подойдет для вашего конкретного автомобиля. Мы также позаботимся о том, чтобы у вас были установочные детали и инструкции, облегчающие работу. Независимо от того, являетесь ли вы начинающим мастером-самоучкой или опытным профессионалом в области автозвука, KitFinder избавит вас от хлопот и догадок при выборе и установке новой стереосистемы и/или динамиков.

При совершении покупок у нас вы увидите:

• Отфильтрованные списки стереосистем, которые, как мы знаем, подходят для вашей приборной панели
• Установочные детали, необходимые для установки интересующего вас стереооборудования, а также детали, которые позволяют сохранить некоторые расширенные заводские функции. И все они упакованы в легко добавляемые пакеты

При большинстве заказов вы также получаете набор легендарных инструкций по разборке автомобиля Crutchfield. Эти руководства, созданные на основе информации, собранной нашей группой по исследованию транспортных средств, содержат пошаговые инструкции и подробные иллюстрации или фотографии. Они доступны для тысяч автомобилей.

Покупка автомобильных динамиков

Чтобы узнать, какие динамики подходят для вашего автомобиля, мы разобрали дверные панели десятков тысяч автомобилей, измерили пространство, в котором поместились заводские динамики, и загрузили полученные данные в обширную базу данных Crutchfield. Затем наша система сравнивает эти измерения с размерами данного динамика, чтобы определить, поместится ли он в заводской полости.

Вот как вся эта информация поможет вам получить и установить новые динамики:

• Вы увидите отфильтрованные списки динамиков, которые соответствуют требованиям к глубине, диаметру и высоте заводских отверстий для динамиков вашего автомобиля.
• Мы покажем вам динамики, доступные для определенных мест в вашем автомобиле. Этот список может включать места, в которых нет заводских динамиков, но которые можно адаптировать с помощью определенных монтажных адаптеров. Мы не будем указывать данное место, если там нет подходящих колонок.
• Если для установки потребуются кронштейны и жгуты проводов (при их наличии), мы предложим вам добавить их в корзину. Они бесплатны почти для всех динамиков, как и наши бесплатные инструкции по установке для конкретного автомобиля.

Изделия, подходящие по индивидуальному заказу

Многие производители разработали изделия, предназначенные непосредственно для конкретных автомобилей. К ним относятся:

• «Прямая» замена определенных продуктов, например динамиков.
• Изделия, позволяющие использовать неиспользуемое пространство в автомобиле, например корпуса сабвуферов специально разработанный, чтобы поместиться в местах, которые не жертвуют багажником или грузовыми отсеками.
• Продукты, которые подключаются непосредственно к проводке вашего автомобиля и работают с заводской стереосистемой, таких как адаптеры громкой связи Bluetooth или звуковые процессоры.

Универсальные продукты

Многие автомобильные аудио/видеоустройства мы описываем как «универсальные», поскольку для них нет специальных производственных цехов. При использовании многих из этих продуктов вам придется проверить автомобиль на наличие свободного места и заранее тщательно спланировать установку. К наиболее распространенным относятся:

• Усилители Для усилителей требуются три вещи: место установки, электропроводка непосредственно к аккумулятору автомобиля и электропроводка для музыкального сигнала. Вам нужно будет проверить размеры интересующих вас усилителей, которые мы предоставляем, а затем измерить свободное место в вашем автомобиле. Места установки могут включать в себя под сиденьями или в багажнике или багажном отделении. Мы покажем вам размер проводов, которые вам понадобятся, когда вы сделаете покупку, и мы можем дать советы онлайн и по телефону по стратегиям подключения.
• Сабвуферы Почти все сабвуферы должны быть установлены в корпусе, который затем помещается в доступное место в автомобиле. Как и в случае с усилителем, вам нужно будет измерить пространство в вашем автомобиле, чтобы увидеть, подойдет ли интересующий вас сабвуфер, оставив при этом достаточно грузового места для ваших нужд. Если вы выберете активный сабвуфер, мы позаботимся о правильной проводке питания; если вы выберете сабвуфер и коробку, мы порекомендуем правильный размер провода динамика, который вы подключите к внешнему усилителю, который будет подавать питание на сабвуфер.
• Портативные устройства , такие как GPS-навигаторы, радар-детекторы и видеорегистраторы. Вы просто захотите убедиться, что у вас есть приборная панель или лобовое стекло, достаточно большое, чтобы вместить системы крепления этих видов продуктов, не мешая вашему обзору или эксплуатации автомобиля.

Комплект приборной панели Жгут проводов Адаптер антенны Модуль интеграции Управление на рулевом колесе Жгут проводов динамика Кронштейн динамика

Комплект приборной панели: В комплект приборной панели входят все элементы отделки и скобы, необходимые для установки нового радиоприемника в отверстии приборной панели и сохранения чистоты заводского вида.

Жгут проводов: Жгут проводов соединяет вашу новую магнитолу и проводку вашего автомобиля. Соедините провода жгута с проводами вашего нового радио, затем подключите другой конец жгута к разъему, который вы отсоединили от заводского радио.

Антенный адаптер: Антенный адаптер соединяет штекер автомобильного антенного кабеля со стандартным антенным входом Motorola на вашем новом радио.

Интеграционный модуль: интеграционный модуль и жгут проводов соединяют и обеспечивают связь между вашим новым радиоприемником и заводской электроникой вашего автомобиля. Соедините провода модуля с проводами вашего нового радио, затем подключите другой конец жгута проводов к разъему, который вы отсоединили от заводского радио.

Адаптер управления на рулевом колесе (SWC): Адаптер управления на рулевом колесе (SWC) обеспечивает соединение между вашим новым радиоприемником и штатными органами управления аудиосистемой на рулевом колесе вашего автомобиля. В большинстве случаев вам придется подключить провода и настроить адаптер для работы с новым радио.
