Мультитроникс vg1031u – Бортовой компьютер Multitronics VG1031S – Multitronics

Бортовой компьютер Multitronics VG1031GPL – Multitronics

Впервые на рынке – бортовой компьютер с поддержкой протокола CAN!

Новый мощный бортовой компьютер Multitronics VG1031GPL предназначен для установки на инжекторные, дизельные (с поддержкой протокола диагностики OBD-2) иномарки и отечественные автомобили. Работа прибора возможна как с блоками управления (ЭБУ) различных машин, так и напрямую от датчика скорости и форсунки, что делает МК универсальным для установки.

Multitronics VG1031GPL предлагает пользователю свыше 190 функций, имеет морозоустойчивый быстродействующий графический дисплей повышенной контрастности желтого или синего цвета и может производить диагностику большого числа машин. Применение нового 16-разрядного процессора делает работу МК наиболее точной и быстрой.

Использование уникальной функции контроля качества топлива позволит следить за исправностью систем автомобиля и выбирать качественное топливо.

К данному бортовому компьютеру возможно подключить до 2-х парктроников Multitronics (рекомендуемая версия 3.0 вперед и назад).

Отличия маршрутного бортового компьютера Multitronics VG1031GPL от VG1031UPL:

1. в VG1031GPL применяется морозостойкий быстродействующий графический дисплей повышенной контрастности синего или желтого цвета. Уникальная отличительная особенность этого дисплея в том, что при великолепном контрасте и читаемости на солнце, не сравнимом с другими дисплеями, в ночное время такой дисплей не слепит глаза.
2. в VG1031GPL возможно отображение мгновенных параметров графиками. В этом режиме на экран выводится численное значение этого параметра и график его изменения.
3. Наличие функции самописца (“черный ящик”) – график изменения мгновенных параметров записывается в память прибора и в дальнейшем может быть проанализирован на стоянке за последние 38 отсчетов. Пример: при установке обновления графиков в период 2 сек. можно на стоянке просмотреть изменение скорости за последние 76 сек. (38 х 2).
4. Наличие дисплея пользователя 4  – одновременное отображение 12 параметров.

Основные особенности маршрутного компьютера VG1031GPL :

Конструкция:

1. Крепление на лобовое стекло или приборную панель автомобиля – не требуется демонтаж составляющих интерьера а/м.

2. Нулевой уровень вибрации.

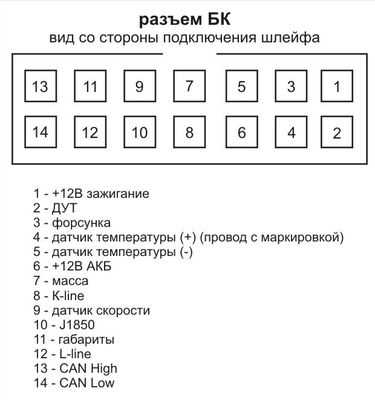

3. Возможность подключения МК только колодкой диагностики – легкая установка.

4. Возможность подключения датчика скорости и форсунки.

5. Графический OEL-дисплей повышенной контрастности и морозоустойчивости с диагональю 55 мм.

Диагностика и предупреждения:

6. Поддержка самого большого числа оригинальных протоколов иномарок! (более 40 протоколов)

7. Проговаривание неисправности сразу после ее возникновения (расшифровка кодов ошибок).

8. Чтение и сброс кодов ошибок (при работе с ЭБУ).

9. Голосовое сопровождение названий и значений всех параметров и режимов.

10. Голосовое предупреждение об авариях и выходах за пределы установок.

11. Проговор количества залитого топлива при заправке.

Функциональность:

12. Новый мощный 16-разрядный процессор.

13. Более 200 функций.

14. Просмотр мгновенных параметров в цифровом/линейном/графическом виде.

15. 6 параметров на дисплее одновременно (мультидисплей).

16. 3 программируемых мультидисплея пользователя.

17. Смена 6-и параметров одним касанием.

18. 6 или 12 параметров на экране одновременно.

19. Журнал поездок.

20. Самописец с функцией “Обратный отсчет”.

21. Контроль за качеством топлива (разрешение 0,1%).

22. Режим СТО.

23. Автоматический расчет поправочных коэффициентов по скорости и расходу топлива.

24. Расчет времени до ТО – километры / время.

25. Оповещение о невыключенных габаритах.

26. Автоматическая регулировка яркости день / ночь.

27. Возможность подключения двух парктроников Multitronics (версия 3) – вперед и назад.

28. Возможность самостоятельного обновления ПО через интернет.



Маршрутный бортовой компьютер Multitronics VG1031GPL может функционировать в трех различных режимах работы.

1. Универсальный режим

В универсальном режиме работы МК использует подключения к датчику скорости и к любой из форсунок инжекторной а/м. На основании этих сигналов и анализируя сигнал на замке зажигания а/м, а также измеряя сигнал с собственного датчика температуры и величину напряжения питания, прибор рассчитывает ряд дополнительных путевых и сервисных параметров, которые затем индицируются на дисплее прибора.
Для расчета параметров в Универсальном режиме работы МК не пользуется обменом по К-линии диагностики. Использование универсального режима рекомендуется в том случае, если МК не поддерживает работу по К-линии с ЭБУ Вашей а/м.
В Универсальном режиме работы доступно наименьшее количество параметров. Поэтому в универсальном режиме количество дисплеев мгновенных параметров “PARAM” – 2 шт., в отличие от режимов работы по К-Линии, где таких дисплеев – 3 шт.

2. Непосредственная поддержка протокола диагностики автомобиля

В этом режиме пользователь должен использовать режим автоматического определения ЭБУ либо вручную правильно указать тип ЭБУ, с которым должен работать прибор по К – линии. В соответствии с выбранным пользователем типом ЭБУ, МК организует обмен по К-линии диагностики. При периодическом обмене МК запрашивает у ЭБУ ряд параметров, которые после соответствующей обработки выводятся на дисплей прибора.

Используя протокол обмена по К-линии диагностики, функциональные возможности МК существенно расширяются. Пользователь в дополнение к функциям, доступным в Универсальном режиме, получает возможность контроля таких параметров, как: температура двигателя, положение дроссельной заслонки, массовый расход воздуха и др., а также получает возможность производить сушку свечей зажигания, корректировать температуру включения вентилятора охлаждения двигателя и т.д. Использование К-линии дает возможность считывания, расшифровки и сброса кодов ошибок.

Измерение напряжения и внешней температуры в режиме работы с К-линией диагностики производится аналогично Универсальному режиму самим МК (эти параметры не считываются с К-линии).

Пользователь имеет возможность самостоятельно выбирать параметры, выводимые на три различных дисплея “PARAM” (ДИСПЛЕИ ПОЛЬЗОВАТЕЛЯ 1,2,3). Вид Дисплеев Средних параметров, Техобслуживания и Дисплеев Установок изменяться пользователем не могут.

3. Работа с автомобилями, поддерживающими протокол OBD-2 ( ISO 9141 / ISO 14230, SAE J1850 VPW, ISO 15765-4 CAN )

Многие автомобили и грузовики малой грузоподъемности, произведенные для продажи в Соединенных Штатах после 1996 (2001 для Европы) совместимы с протоколом OBD-II. О поддержке этого протокола смотрите в разделе диагностики руководства на Ваш а/м.

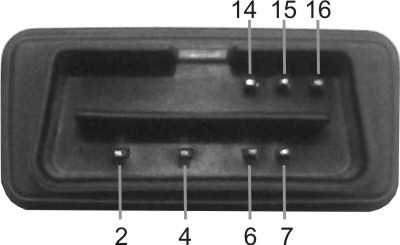

Диагностический разъем обычно расположен в пределах 1 метра от рулевой колонки, для доступа к нему обычно не требуется разборки панелей или демонтажа оборудования.

Далеко не все автомобили, на которых установлен 16-контактный диагностический разъем, удовлетворяют требованиям OBD2/EOBD и поддерживают обмен с диагностическими сканерами по стандартным протоколам. Правила простые. Если автомобиль сделан для Америки, то в 1996 году и позднее, он обязан удовлетворять требованиям OBD2. Если автомобиль сделан для Европы, в 2001 году и позднее, он должен подчиняться требованиям EOBD. Не важно – кто произвел автомобиль, важно именно для какого рынка сбыта он сделан.

Внимание! Проверка машины на поддержку протокола OBD-2 с помощью диагностического сканера не может служить гарантией работы маршрутного компьютера по этому протоколу, т.к. протоколы различаются по скорости обмена информацией. Сканеры не выполняют функции МК, поэтому они не нуждаются в быстрой обработке информации от ЭБУ. Маршрутный же компьютер опрашивает ЭБУ с высокой скоростью для получения оперативных данных, поэтому при наличии медленного протокола OBD-2 ЭБУ может просто не ответить на запросы компьютера. В этом случае работа МК на машине возможна только в универсальном режиме.

Ввиду того, что разные производители а/м могут использовать различную интерпретацию кодов неисправностей, проговаривание неисправностей прибором в режиме OBD-II в полном объеме не производится.

• Легкое подключение!

Маршрутный бортовой компьютер Multitronics VG1031GPL может подключаться к машине только с помощью колодки диагностики OBD-2 (идет в комплекте с прибором). При этом будет доступно большинство параметров.

• Работа на дизельных машинах!

МК Multitronics VG1031GPL может работать на дизельной машине, поддерживающей протокол диагностики OBD-2 (ISO 9141 / ISO 14230, SAE J1850 VPW, ISO 15765-4 CAN). На сайте доступен список протестированных машин – список не окончательный и пополняется по мере поступления информации. Отсутствие машины в списке не означает, что она не поддерживается.

• Журнал поездок!

Возможно сохранение средних параметров 20 поездок за произвольный промежуток времени. Данные последней поездки сохраняются автоматически. Возможен так же режим автоматического сохранения всех поездок.

• Продолжение поездки!

Можно настроить бортовой компьютер Multitronics VG1031GPL таким образом, чтобы при включении зажигания данные о текущей поездке продолжались. Эта функция удобна, когда приходится делать небольшую остановку в пути, но данные не должны прерываться.

• Контроль за качеством топлива!

Маршрутный бортовой компьютер Multitronics VG1031GPL позволяет следить за качеством заправляемого топлива и состоянием систем впрыска. Пользователь сохраняет данные о работе двигателя в памяти прибора (создает эталон работы двигателя), а затем в процессе работы МК сравнивает текущие параметры с эталоном и показывает отклонение (в хорошую или плохую стороны), а также в зависимости от настроек может выдать предупреждение.

Маршрутный бортовой компьютер Multitronics VG1031GPL предупредит пользователя о невыключенных габаритах и позволит сохранить в целостности АКБ автомобиля. Также возможна регулировка яркости индикатора при выключенных и при включенных габаритах и автоматически будет переключать ее в зависимости от времени суток.

• Журнал предупреждений!

Даже если вы пропустили какое-то предупреждение бортового компьютера или отключили его, оно сохраняется в памяти и возможно просмотреть список предупреждений для анализа аварийных ситуаций и событий.

• Подключение двух парктроников Multitronics!

Для безопасной парковки автомобиля к МК Multitronics VG1031GPL можно подключить до двух парктроников Multitronics (версии 3), что позволит защитить переднюю и заднюю зоны машины. Подключив парктроники Multitronics, вы получите многофункциональную систему без “размножения” дополнительных модулей в салоне автомобиля. Допускается одновременное подключение парктроников только одной модели (например совместная работа PT-4TC и PU-4TC невозможна).

В универсальном режиме правильная работа прибора гарантируется с инжекторными системами с регулированием количества топлива путем изменения длительности впрыска и с датчиком скорости на эффекте Холла.

В универсальном режиме правильная работа прибора для параметров “Обороты” и “Расход топлива” с автомобилями с непосредственным впрыском топлива (GDI) и с системами впрыска K-Jtronic и Ke-Jtronic не гарантируется.



www.multitronics.ru

Multitronics VG1031U

Основные особенности маршрутного компьютера VG1031U:

1. Работа прибора в 3-х режимах:

• универсальный – для инжекторных автомобилей (в т.ч. иномарки), используется подключение к датчику скорости и форсунке.

В данном режиме правильная работа прибора гарантируется с инжекторными системами с регулированием количества топлива путем изменения длительности впрыска и с датчиком скорости на эффекте Холла.

• по ЭБУ – работа с определенным типом ЭБУ, расширенная функциональность и чтение кодов ошибок (совместимость см. ниже).
• OBD-II – смешанный тип подключения для автомобилей (в основном иномарки), поддерживающих диагностический протокол OBD-II (совместимость см. ниже).

2. Универсальное крепление – не требуется демонтаж составляющих интерьера а/м (для VG1031U).

3. RGB дисплей произвольного цвета.

4. Более 100 функций.

5. Таксометр.

6 Чтение и сброс кодов ошибок (при работе с ЭБУ).

7. Голосовая расшифровка кодов ошибок (при работе с ЭБУ).

8. 6 параметров на дисплее одновременно (мультидисплей).

9. 3 программируемых мультидисплея пользователя.

10. 15 мультидисплеев.

11. Смена 6-и параметров одним касанием.

12. Голосовое сопровождение названий и значений всех параметров и режимов.

13. Голосовое предупреждение об авариях и выходах за пределы установок.

14. Автоматический расчет поправочных коэффициентов по скорости и расходу топлива.

15. Расширенные настройки.

16. Произвольная тарировка топливного бака.

17. Возможность подключения парктроника Multitronics.

18. Регулировка в 2 плоскостях (вверх-вниз, влево-вправо).

Бортовой компьютер Multitronics VG1031выпускается с двумя типами индикаторов:

1. Позитивный (Light) – темные символы на светлом фоне
2. Негативный (Dark) – светлые символы на темном фоне.

Таблица функций

ВАЗ – автомобили ВАЗ

ГАЗ – автомобили ГАЗ (вкл. ЭБУ “Микас 11” производства СОАТЭ)

Мик11 – модели ГАЗ и УАЗ с ЭБУ “Микас 11” производства Ителма и Автэл

ДЭУ – Lanos, Nexia, Nubira, Leganza

Микас76 – ИЖ (Ода), ЗАЗ (Славута), Daewoo Sens с ЭБУ Микас 7.6

Шевроле – Aveo, Lacetti, Takuma

OBD-2 – автомобили с поддержкой OBD-2 (в т.ч. иномарки и машины с ЭБУ Микас 11 Евро-3)

Унив. – любой инжекторный автомобиль

МК MULTITRONICS VG1031 может функционировать в трех различных режимах работы.

1. Универсальный режим

В универсальном режиме работы МК использует подключения к датчику скорости и к любой из форсунок инжекторной а/м. На основании этих сигналов и анализируя сигнал на замке зажигания а/м, а также измеряя сигнал с собственного датчика температуры и величину напряжения питания, прибор рассчитывает ряд дополнительных путевых и сервисных параметров, которые затем индицируются на дисплее прибора.

Для расчета параметров в Универсальном режиме работы МК не пользуется обменом по К-линии диагностики. Использование универсального режима рекомендуется в том случае, если МК не поддерживает работу по К-линии с ЭБУ Вашей а/м.

В Универсальном режиме работы доступно наименьшее количество параметров. Поэтому в универсальном режиме количество дисплеев мгновенных параметров “PARAM” – 2 шт., в отличие от режимов работы по К-Линии, и OBD-II, где таких дисплеев – 3 шт.

2. Режим работы с использованием К-линии диагностики

В этом режиме пользователь должен использовать режим автоматического определения ЭБУ либо вручную правильно указать тип ЭБУ, с которым должен работать прибор по К – линии. В соответствии с выбранным пользователем типом ЭБУ, МК организует обмен по К-линии диагностики. При периодическом обмене МК запрашивает у ЭБУ ряд параметров, которые после соответствующей обработки выводятся на дисплей прибора.

Используя протокол обмена по К-линии диагностики, функциональные возможности МК существенно расширяются. Пользователь в дополнение к функциям, доступным в Универсальном режиме, получает возможность контроля таких параметров, как: температура двигателя, положение дроссельной заслонки, массовый расход воздуха и др., а также получает возможность производить сушку свечей зажигания, корректировать температуру включения вентилятора охлаждения двигателя и т.д. Использование К-линии дает возможность считывания, расшифровки и сброса кодов ошибок.

Измерение напряжения и внешней температуры в режиме работы с К-линией диагностики производится аналогично Универсальному режиму самим МК (эти параметры не считываются с К-линии).

Пользователь имеет возможность самостоятельно выбирать параметры, выводимые на три различных дисплея “PARAM” (ДИСПЛЕИ ПОЛЬЗОВАТЕЛЯ 1,2,3). Вид Дисплеев Средних параметров, Техобслуживания и Дисплеев Установок изменяться пользователем не могут.

3. Совмещенный режим с автомобилями, поддерживающими протокол OBD-2 ( ISO 9141 / ISO 14230 )

Многие автомобили и грузовики малой грузоподъемности, произведенные для продажи в Соединенных Штатах после 1996 (2001 для Европы) совместимы с протоколом OBD-II ISO 9141 / ISO 14230. О поддержке этого протокола смотрите в разделе диагностики руководства на Ваш а/м, а также читайте в приложении к инструкции.

 Если на разьеме диагностики а/м J1962 отсутствует контакт №7, то а/м точно не поддерживает ISO 9141 / ISO 14230. Если указанный контакт присутствует, а/м может поддерживать, а может и не поддерживать ISO 9141/ISO 14230. При отсутствии описания на а/м, определить это можно опытным путем подключением прибора к К-линии в автоматическом или в ручном режиме.

Диагностический разъем обычно расположен в пределах 1 метра от рулевой колонки, для доступа к нему обычно не требуется разборки панелей или демонтажа оборудования. Для правильной работы прибора необходимо, чтобы а/м поддерживал стандарт обмена OBD-II ISO 9141 / ISO 14230, при этом разъем диагностики должен иметь контакты 4, 5, 7, и 16. Контакта 15 может не быть.

Далеко не все автомобили, на которых установлен 16-контактный диагностический разъем, удовлетворяют требованиям OBD2/EOBD и поддерживают обмен с диагностическими сканерами по стандартным протоколам. Правила простые. Если автомобиль сделан для Америки, то в 1996 году и позднее, он обязан удовлетворять требованиям OBD2. Если автомобиль сделан для Европы, в 2001 году и позднее, он должен подчиняться требованиям EOBD. Не важно – кто произвел автомобиль, важно именно для какого рынка сбыта он сделан.

Маршрутные бортовые компьютеры VG1031 и SE-50 для работы по протоколу OBD-2 требуют подключения к 7 контакту диагностической колодки (К-линия). На автомобилях, работающих по протоколу OBD-2 и требующих дополнительного подключения к 15 контакту (L-линия), маршрутные бортовые компьютеры VG1031 и SE-50 не будут работать в режиме “OBD-2”. Работа на таких машинах возможна только в универсальном режиме.

Внимание! Проверка машины на поддержку протокола OBD-2 ISO 9141 / ISO 14230 с помощью диагностического сканера не может служить гарантией работы маршрутного компьютера по этому протоколу, т.к. протоколы различаются по скорости обмена информацией. Сканеры не выполняют функции МК, поэтому они не нуждаются в быстрой обработке информации от ЭБУ. Маршрутный же компьютер опрашивает ЭБУ с высокой скоростью для получения оперативных данных, поэтому при наличии медленного протокола OBD-2 ЭБУ может просто не ответить на запросы компьютера. В этом случае работа МК на машине возможна только в универсальном режиме.

Диагностический протокол OBD-II ISO 9141 / ISO 14230 позволяет считывать ограниченное число параметров, поэтому в режиме работы OBD-II прибор использует совмещенное подключение, аналогичное универсальному режиму (обязательно подключение к форсунке для контроля оборотов и расхода топлива), а также дополнительно используется соединение с К-линией.

Используя подключение к К-линии в режиме OBD-II, дополнительно к универсальному режиму индицируются: массовый расход воздуха, напряжение на датчике кислорода (могут не поддерживаться ЭБУ), температура двигателя, положение дроссельной заслонки, а также производится считывание и сброс кодов неисправностей.

Ввиду того, что разные производители а/м могут использовать различную интерпретацию кодов неисправностей, проговаривание неисправностей прибором в режиме OBD-II в полном объеме не производится.

Для работы МК в режиме OBD-2 необходимо его соединение с форсункой автомобиля.

В универсальном режиме правильная работа прибора гарантируется с инжекторными системами с регулированием количества топлива путем изменения длительности впрыска и с датчиком скорости на эффекте Холла.

Правильная работа прибора для параметров “Обороты” и “Расход топлива” с автомобилями с непосредственным впрыском топлива (GDI) и с системами впрыска K-Jtronic и Ke-Jtronic не гарантируется.

bortovoj-computer.ru

MULTITRONICS VG1031UPL инструкция по эксплуатации онлайн страница 36

8.3. УСТАНОВКА ТЕКУЩЕГО ВРЕМЕНИ


8.4. ПОПРАВКА ХОДА ЧАСОВ.

Установка текущего времени производится из дисплея “Установки”
1. Войдите в режим “Установки”. Для этого длительно нажмите кнопку “S“

.

3. Коротко нажмите на кнопку “

“. Прибор перейдет список настроек времени. Строка “Уст. время” будет выде-

лена по умолчанию.

4. Коротко нажмите на кнопку “

“ – прибор перейдет в режим установки текущего времени.

5. Коротко/длительно  нажимая  на кнопки

 , установите час.

6. Коротко нажмите на кнопку “

“, чтобы подтвердить правильность установки часа и перейти в установку

минут.

7. Коротко/длительно  нажимая  на кнопки

 ,  установите нужное значение минут.

8. Коротко нажмите на кнопку “

“, чтобы подтвердить правильность установки времени.

Для установки поправки хода часов (+/- 30 секунд в сутки):



1. Согласно п. 1-3 раздела 8.3 войдите в список “Установки” > “Время”.

3. Коротко нажмите на кнопку “

“ – прибор перейдет в строку установки поправки текущего времени.

4.Коротко/длительно нажимая на кнопки      , установите значение поправки сек/сутки (“+” – убыстрение  хода

часов, “-” – задержка хода часов).

5.Коротко нажмите на кнопку “

“, чтобы подтвердить правильность установки и выйдите из режима “Установ-

ки” нажатием кнопок “PARAM” или “TRIP”.

. На экране отобразится “Перейти в

диспл. Установки?”. Подтвердите свой выбор нажатием кнопки “

SET

”

2. Короткими нажатиями на кнопки    или   выберите список “Время”.

SET

SET



SET



SET

2. Короткими нажатиями на кнопки    или    выберите строку “Попр. время”

SET

SET

-36-

manualbase.ru

Обновление программного обеспечения – Multitronics

Функциональность бортовых диагностических компьютеров Multitronics может быть увеличена путем обновления программного обеспечения, расположенного в разделах, соответствующих модели изделия.

---

В модельном ряду некоторых изделий, с целью дальнейшего расширения функциональных возможностей, произведена реконструкция основных и расширенных версий прошивок.

Основные версии прошивок (e32 и e32b) содержат все заявленные протоколы с набором стандартных параметров. Отсутствуют осциллограф, таксометр, доп. параметры, сервисные записи ЭБУ и стоп-кадр – данные функции перенесены в расширенные версии прошивок.

Расширенные версии прошивок с индексом «A» (е32A, е32BA), «E» (е32E, е32BE), «RG» (е32RG, е32BRG), «RV» (е32RV, е32BRV) отличаются друг от друга набором поддерживаемых протоколов, а также включают в себя осциллограф, таксометр, доп. параметры, доп. системы, сервисные записи ЭБУ и стоп-кадр.

Программа управления Multitronics MPC-800 для мобильных и головных устройств под управлением ANDROID.

Программа управления Multitronics MPC-800 (для мототехники) для мобильных и головных устройств под управлением ANDROID.

Обновление программного обеспечения Multitronics C-900.

Обновление программного обеспечения Multitronics RC-700.

Основная версия ПО.

Обновление программного обеспечения Multitronics RC-700.

Расширенная версия ПО.

Обновление программного обеспечения Multitronics VC731 и Multitronics TC 750.

Основная версия ПО.

Обновление программного обеспечения Multitronics VC731 и Multitronics TC 750.

Расширенная версия ПО.

Обновление программного обеспечения Multitronics VC730 и Multitronics TC 740.

Основная версия ПО.

Обновление программного обеспечения Multitronics VC730 и Multitronics TC 740.

Расширенная версия ПО.

Обновление программного обеспечения Multitronics CL-550.

Обновление программного обеспечения Multitronics C-570 и CL-570.

Обновление программного обеспечения Multitronics C-580 и CL-580.

Основная версия.

Обновление программного обеспечения Multitronics C-580 и CL-580.

Расширенная версия.

Обновление программного обеспечения Multitronics C-590 и CL-590.

Основная версия.

Обновление программного обеспечения Multitronics C-590 и CL-590.

Расширенная версия.

Обновление программного обеспечения Multitronics CL-590W.

Обновление программного обеспечения Multitronics C-340 и С-350.

Обновление программного обеспечения Multitronics UX-7.

Обновление программного обеспечения Multitronics VG1031S.

Обновление программного обеспечения Multitronics RIF-500.

Обновление программного обеспечения Multitronics RI-500 аппаратной реализации е33 и e33d.

Обновление программного обеспечения Multitronics RI-500 аппаратной реализации v33 / v24 / v24d.

Обновление программного обеспечения Multitronics VG1031UPL / GPL  и TC 50UPL / GPL аппаратной реализации e34 / е33 / e24.

Обновление программного обеспечения Multitronics VG1031UPL / GPL  и TC 50UPL / GPL аппаратной реализации v33, v24.

Обновление программного обеспечения Multitronics VG1031UPL / GPL  и TC 50UPL / GPL аппаратной реализации 16.24.01

Обновление программного обеспечения Multitronics SE-50V аппаратной реализации v24 и d24.

Обновление программного обеспечения Multitronics SL-50V аппаратной реализации v24 и d24.

www.multitronics.ru

Распиновка разъемов бортовых компьютеров Multitronics

Распиновка разъема диагностики OBD-2 бортовых компьютеров

2 – J1850
4 – масса
6 – CAN-High
7 – К-линия
14 – CAN-Low
15 – L-линия
16 – +12В

---

  Распиновка разъема и назначение проводов бортовых компьютеров Multitronics:

На лобовое стекло

Multitronics VC731

Multitronics VG1031GPL

Multitronics VG1031UPL

На приборную панель

Multitronics TC 750

Multitronics TC 50GPL

Multitronics TC 50UPL

В DIN-место

Multitronics RC-700

Multitronics RIF-500

Multitronics RI-500

№ провода в шлейфе	цвет провода	назначение	№ провода в колодке OBD-2	№ провода в колодке переходника
1	желтый	зажигание		3
2	зеленый	ДУТ		8
3	фиолетовый / синий	форсунка		1
4	с полосой	датчик температуры
5	без полосы	датчик температуры
6	красный	питание	16	5
7	черный	масса	4	7
8	белый	К-Line	7	2
9	розовый / фиолетовый	датчик скорости		9
10	синий	J1850	2
11	коричневый	габариты		6
12	коричневый	L-Line	15
13	серый	CAN High	6
14	оранжевый	CAN Low	14

 Для Multitronics C-580 / CL-580:

№ провода в шлейфе	назначение	№ провода в колодке OBD-2
1	зажигание
2	ДУТ
3	форсунка
4	датчик температуры
5	датчик температуры
6	питание	16
7	масса	4
8	К-Line	7
9	CAN-L	14
10	CAN-H	6

Для Multitronics VG1031S:

№ провода в шлейфе	назначение	№ провода в колодке OBD-2
1	зажигание
2	ДУТ
3	–
4	датчик скорости
5	форсунка
6	питание	16
7	масса	4
8	К-Line	7
9	–
10	L-Line	15



---

Распиновка разъема бортовых компьютеров Multitronics:

C340, C350
X140, X150
Comfort X14, X15
Comfort X114, X115
Comfort X10, X11

---

Порядок подключения для использования в демо-режиме (информация для магазинов)

www.multitronics.ru

MULTITRONICS VG1031UPL инструкция по эксплуатации онлайн страница 1

Благодарим  Вас за покупку автомобильного компьютера MULTITRONICS. Этот мощный

бортовой компьютер обладает большими функциональными возможностями и огромным

количеством настроек для реализации запросов любого пользователя. Надеемся, что наш

продукт будет Вам надежным помощником в  безопасности, экономичности и информационном

обеспечении поездки.

МК VG1031UPL и ТС 50UPL  имеют негативный/позитивный ЖК-дисплей с RGB подсветкой.

МК VG1031GPL  и ТС 50GPL имеют незамерзающий графический OEL  дисплей голубого или

желтого цвета  128х32 точки и функционально отличается от VG1031UPL и ТС 50UPL наличием

14 графических дисплеев мгновенных параметров .

Внимание!

изделием. Большое количество функций и настроек позволяет использовать прибор с различными

инжекторными и дизельными а/м. Перед использованием прибора прочитайте, пожалуйста,

настоящую инструкцию.

Маршрутный  компьютер MULTITRONICS   является сложным техническим

Внимание!  Установка  и  подключение  прибора  должны  производиться  квалифицированными

пользователями, имеющими опыт электромонтажных работ, или на станции техобслуживания автомоби-
лей с соблюдением всех правил электробезопасности, а также правил подключения и установки, изло-
женных в настоящей инструкции. Изготовитель не несет ответственности за последствия, связанные с
несоблюдением  пользователем  требований  инструкции  по  эксплуатации  и  подключению  прибора,  а
также с использованием прибора не по назначению.

Производитель снимает с себя ответственность за возможный вред, прямо или косвенно

нанесенный его продукцией людям, домашним животным, имуществу в случае, если это прои-
зошло в результате несоблюдения правил и условий эксплуатации, установки изделий; умыш-
ленных или неосторожных действий потребителя или третьих лиц.

Внимание! При скорости движения свыше 100 км/час в целях соблюдения безопасности движения

управление прибором (нажатия на кнопки) блокируется.

Внимание! При использовании МК сохраняйте постоянный контроль за обстановкой на дороге!

Простая навигация! Для простой навигации по инструкции, используйте ссылки с указателем
номера страницы из таблицы “ФУНКЦИИ  МК”.

-1-

manualbase.ru

Multitronics VG1031GPL

Бортовой компьютер с поддержкой протокола CAN!

Новый мощный бортовой компьютер Multitronics VG1031GPL предназначен для установки на инжекторные, дизельные (с поддержкой протокола диагностики OBD-2) иномарки и отечественные авто. Работа прибора возможна как с блоками управления (ЭБУ) различных машин, так и напрямую от датчика скорости и форсунки, что делает МК универсальным для установки.Multitronics VG1031GPLпредлагает пользователю свыше 190 функций, имеет морозоустойчивый быстродействующий графический дисплей повышенной контрастности желтого или синего цвета и может производить диагностику большого числа машин. Применение нового 16-разрядного процессора делает работу МК наиболее точной и быстрой.Использование уникальной функции контроля качества топливапозволит следить за исправностью систем автомобиля и выбирать качественное топливо.К данному бортовому компьютеру возможно подключить до 2-х парктроников Multitronics (рекомендуемая версия 3.0 вперед и назад).

Отличия маршрутного бортового компьютера Multitronics VG1031GPL от VG1031UPL:

1. в VG1031GPL применяется морозостойкий быстродействующий графический дисплей повышенной контрастности синего или желтого цвета. Уникальная отличительная особенность этого дисплея в том, что при великолепном контрасте и читаемости на солнце, не сравнимом с другими дисплеями, в ночное время такой дисплей не слепит глаза.
2. в VG1031GPL возможно отображение мгновенных параметров графиками. В этом режиме на экран выводится численное значение этого параметра и график его изменения.
3. Наличие функции самописца (“черный ящик”) – график изменения мгновенных параметров записывается в память прибора и в дальнейшем может быть проанализирован на стоянке за последние 38 отсчетов. Пример: при установке обновления графиков в период 2 сек. можно на стоянке просмотреть изменение скорости за последние 76 сек. (38 х 2).
4. Наличие дисплея пользователя 4  – одновременное отображение 12 параметров.

• Легкое подключение!

Маршрутный бортовой компьютер Multitronics VG1031GPL может подключаться к машине только с помощью колодки диагностики OBD-2 (идет в комплекте с прибором). При этом будет доступно большинство параметров.

• Работа на дизельных машинах!

МК Multitronics VG1031GPL может работать на дизельной машине, поддерживающей протокол диагностики OBD-2 (ISO 9141 / ISO 14230, SAE J1850 VPW, ISO 15765-4 CAN). На сайте доступен список протестированных машин – список не окончательный и пополняется по мере поступления информации. Отсутствие машины в списке не означает, что она не поддерживается.

• Журнал поездок!

Возможно сохранение средних параметров 20 поездок за произвольный промежуток времени. Данные последней поездки сохраняются автоматически. Возможен так же режим автоматического сохранения всех поездок.

• Продолжение поездки!

Можно настроить бортовой компьютер Multitronics VG1031GPL таким образом, чтобы при включении зажигания данные о текущей поездке продолжались. Эта функция удобна, когда приходится делать небольшую остановку в пути, но данные не должны прерываться.

• Контроль за качеством топлива!

Маршрутный бортовой компьютер Multitronics VG1031GPL позволяет следить за качеством заправляемого топлива и состоянием систем впрыска. Пользователь сохраняет данные о работе двигателя в памяти прибора (создает эталон работы двигателя), а затем в процессе работы МК сравнивает текущие параметры с эталоном и показывает отклонение (в хорошую или плохую стороны), а также в зависимости от настроек может выдать предупреждение.

Маршрутный бортовой компьютер Multitronics VG1031GPL предупредит пользователя о невыключенных габаритах и позволит сохранить в целостности АКБ автомобиля. Также возможна регулировка яркости индикатора при выключенных и при включенных габаритах и автоматически будет переключать ее в зависимости от времени суток.

• Журнал предупреждений!

Даже если вы пропустили какое-то предупреждение бортового компьютера или отключили его, оно сохраняется в памяти и возможно просмотреть список предупреждений для анализа аварийных ситуаций и событий.

• Подключение двух парктроников Multitronics!

Для безопасной парковки автомобиля к МК Multitronics VG1031GPL можно подключить до двух парктроников Multitronics (версии 3), что позволит защитить переднюю и заднюю зоны машины. Подключив парктроники Multitronics, вы получите многофункциональную систему без “размножения” дополнительных модулей в салоне автомобиля. Допускается одновременное подключение парктроников только одной модели (например совместная работа PT-4TC и PU-4TC невозможна).

В универсальном режиме правильная работа прибора гарантируется с инжекторными системами с регулированием количества топлива путем изменения длительности впрыска и с датчиком скорости на эффекте Холла.

В универсальном режиме правильная работа прибора для параметров “Обороты” и “Расход топлива” с автомобилями с непосредственным впрыском топлива (GDI) и с системами впрыска K-Jtronic и Ke-Jtronic не гарантируется.

Основные особенности маршрутного компьютера VG1031GPL :

Конструкция:

1. Крепление на лобовое стекло или приборную панель автомобиля – не требуется демонтаж составляющих интерьера а/м.

2. Нулевой уровень вибрации.

3. Возможность подключения МК только колодкой диагностики – легкая установка.

4. Возможность подключения датчика скорости и форсунки.

5. Графический OEL-дисплей повышенной контрастности и морозоустойчивости с диагональю 55 мм.

Маршрутный бортовой компьютер Multitronics VG1031GPL может функционировать в трех различных режимах работы.

1. Универсальный режим

В универсальном режиме работы МК использует подключения к датчику скорости и к любой из форсунок инжекторной а/м. На основании этих сигналов и анализируя сигнал на замке зажигания а/м, а также измеряя сигнал с собственного датчика температуры и величину напряжения питания, прибор рассчитывает ряд дополнительных путевых и сервисных параметров, которые затем индицируются на дисплее прибора.
Для расчета параметров в Универсальном режиме работы МК не пользуется обменом по К-линии диагностики. Использование универсального режима рекомендуется в том случае, если МК не поддерживает работу по К-линии с ЭБУ Вашей а/м.
В Универсальном режиме работы доступно наименьшее количество параметров. Поэтому в универсальном режиме количество дисплеев мгновенных параметров “PARAM” – 2 шт., в отличие от режимов работы по К-Линии, где таких дисплеев – 3 шт.

2. Непосредственная поддержка протокола диагностики автомобиля

В этом режиме пользователь должен использовать режим автоматического определения ЭБУ либо вручную правильно указать тип ЭБУ, с которым должен работать прибор по К – линии. В соответствии с выбранным пользователем типом ЭБУ, МК организует обмен по К-линии диагностики. При периодическом обмене МК запрашивает у ЭБУ ряд параметров, которые после соответствующей обработки выводятся на дисплей прибора.

Используя протокол обмена по К-линии диагностики, функциональные возможности МК существенно расширяются. Пользователь в дополнение к функциям, доступным в Универсальном режиме, получает возможность контроля таких параметров, как: температура двигателя, положение дроссельной заслонки, массовый расход воздуха и др., а также получает возможность производить сушку свечей зажигания, корректировать температуру включения вентилятора охлаждения двигателя и т.д. Использование К-линии дает возможность считывания, расшифровки и сброса кодов ошибок.

Измерение напряжения и внешней температуры в режиме работы с К-линией диагностики производится аналогично Универсальному режиму самим МК (эти параметры не считываются с К-линии).

Пользователь имеет возможность самостоятельно выбирать параметры, выводимые на три различных дисплея “PARAM” (ДИСПЛЕИ ПОЛЬЗОВАТЕЛЯ 1,2,3). Вид Дисплеев Средних параметров, Техобслуживания и Дисплеев Установок изменяться пользователем не могут.

3. Работа с автомобилями, поддерживающими протокол OBD-2 ( ISO 9141 / ISO 14230, SAE J1850 VPW, ISO 15765-4 CAN )

Многие автомобили и грузовики малой грузоподъемности, произведенные для продажи в Соединенных Штатах после 1996 (2001 для Европы) совместимы с протоколом OBD-II. О поддержке этого протокола смотрите в разделе диагностики руководства на Ваш а/м, а также читайте в приложении к инструкции.

Диагностический разъем обычно расположен в пределах 1 метра от рулевой колонки, для доступа к нему обычно не требуется разборки панелей или демонтажа оборудования.

По наличию выводов можно ориентировочно судить об используемом протоколе при помощи следующей таблицы:

Стандарт	Pin 2	Pin 6	Pin 7	Pin 14	Pin 15
ISO-9141 и ISO-14230			+		+ (может отсутствовать)
VPW (J1850)	+
ISO 15765-4 CAN		+		+

Далеко не все автомобили, на которых установлен 16-контактный диагностический разъем, удовлетворяют требованиям OBD2/EOBD и поддерживают обмен с диагностическими сканерами по стандартным протоколам. Правила простые. Если автомобиль сделан для Америки, то в 1996 году и позднее, он обязан удовлетворять требованиям OBD2. Если автомобиль сделан для Европы, в 2001 году и позднее, он должен подчиняться требованиям EOBD. Не важно – кто произвел автомобиль, важно именно для какого рынка сбыта он сделан.

Внимание! Проверка машины на поддержку протокола OBD-2 с помощью диагностического сканера не может служить гарантией работы маршрутного компьютера по этому протоколу, т.к. протоколы различаются по скорости обмена информацией. Сканеры не выполняют функции МК, поэтому они не нуждаются в быстрой обработке информации от ЭБУ. Маршрутный же компьютер опрашивает ЭБУ с высокой скоростью для получения оперативных данных, поэтому при наличии медленного протокола OBD-2 ЭБУ может просто не ответить на запросы компьютера. В этом случае работа МК на машине возможна только в универсальном режиме.

Ввиду того, что разные производители а/м могут использовать различную интерпретацию кодов неисправностей, проговаривание неисправностей прибором в режиме OBD-II в полном объеме не производится.

bortovoj-computer.ru
