принцип работы, где находится, гидрокорректор

Корректная светотеневая граница при движении в темное время суток обеспечивает не только собственную безопасность, но и комфорт для водителей встречного транспорта. Рассмотрим, как работает корректор фар, устройство и принцип работы различных систем автоматической регулировки угла наклона фар.

Принцип действия

Корректор предназначен для регулировки уровня светотеневой границы в режиме ближнего света фар. Для дальнего режима свечения данная опция не столь важна, поскольку только ближний свет фар имеет четкую светотеневую границу (условная граница светового потока, резко переходящая в практически неосвещаемую область). Граница ближнего света фар должна хорошо освещать дорогу, но при этом не слепить водителей встречных автомобилей.

Уровень светотеневой границы зависит от формы и угла наклона светоотражателя по вертикали. Именно последний параметр нуждается в постоянной регулировке, так как угол наклона фар зависит от степени загруженности и распределения груза в автомобиле. Чем больше загружена кормовая часть, тем больше будет задран перед автомобиля. Соответственно, даже правильно отрегулированные фары теперь будут слепить водителей встречных машин.

Согласно требованиям к выпускаемым в Европе авто, корректором фар должны штатно комплектоваться все машины, допущенные к эксплуатации после 1999 г. Подобные системы не устанавливаются на авто с активной подвеской.

Системы принудительного действия

Управление корректором фар осуществляется сменой положения переключателя на приборной панели. Основные виды приводов, использующихся в конструкции ручных корректоров:

  • механический. Конструкцию лишь с натяжкой можно назвать корректором фар, так как устройство представляет собой регулировочный винт, вмонтированный в корпус фары. Вкручивание либо выкручивание последнего приводит к изменению вертикального угла наклона отражателя;
  • гидромеханический;
  • электромеханический;
  • пневматический. Ввиду своей сложности пневматический корректор фар получил небольшое распространение. Система может иметь ручную либо автоматическую регулировку. В первом случае пневматическими исполнительными механизмами управляет водитель посредство n-позиционного переключателя на приборной панели (чаще всего используется в паре с галогенным освещением). В работе автоматизированной системы принимают участие датчики положения кузова, блок управления, исполнительные механизмы (используется в паре с ксеноновыми лампами). Положение рефлектора регулируется изменением давление воздуха в соответствующих магистралях.

Гидрокорректор

Отечественным автолюбителям подобная система хорошо знакома, так как ручные корректоры фар такого типа устанавливалась на ВАЗ 2107, 2109, 2110, 2114, «Нива», «Гранта».

Основные компоненты системы:

  • 6 – ручка регулировки светового пучка;
  • 1 – главный регулировочный механизм;
  • 2 – рабочие цилиндры со штоком, воздействующим на отражатель фар.

Принцип работы основывается на регулировке положения штока корректора посредством перемещения специальной жидкости по магистралям. Переключатель механически соединен с поршнем главного гидроцилиндра. При воздействии на ручку регулятора для поднятия отражателей в системе возрастает давление жидкости, что приводит в движение рабочие цилиндры, выдвигая тем самым шток. Поскольку система полностью герметична, обратное движение ручки приводит к противоположному эффекту.

Архаичная система считается крайне ненадежной. Со временем в местах соединения трубок и манжетах теряется герметичность, что приводит к подсасыванию в систему воздуха и потере рабочей жидкости.

Электромеханический корректор

Система регулировки положения отражателя фар с электроприводом получила наибольшее распространение. Электропривод позволяет реализовать как принудительное изменение высоты границы пучка света, так и автоматическую регулировку в зависимости от реальных условий движения.

Устройство системы принудительного действия:

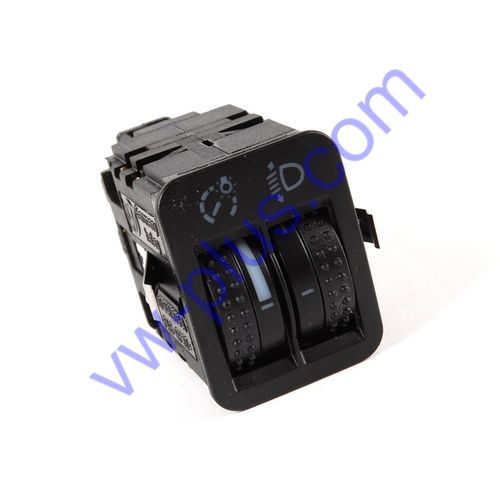

  • переключатель на приборной панели;
  • мотор-редукторы;
  • блок управления;
  • провода питания.

Принцип работы

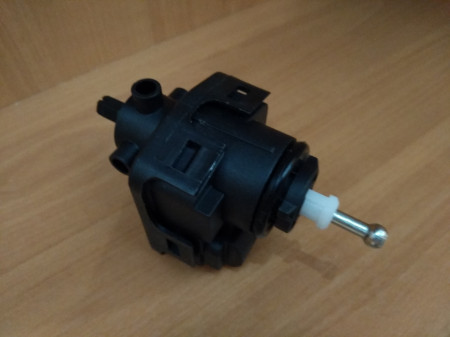

Принципиально устройство сервопривода напоминает мотор-редуктор, использующийся в конструкции центрального замка. Устройство:

  • небольшой двигатель постоянного тока с возбуждением от магнитов;
  • червячный редуктор, использующийся для превращения вращательного движения вала электромотора в возвратно-поступательно перемещение штока;
  • схема управления;
  • датчик фактического положения штока резистивного типа.

ЭБУ регулирует положение штока подачей управляющего напряжения на сервопривод. Логику управления корректорам фар с электромеханическим приводом рассмотрим на примере БУК 02-01, использующего на многих отечественных авто. Одним из основных компонентов управляющей платы является мостовая схема управления мотор-редуктором, в основе которой двухканальный операционный усилитель. Одно плечо мостовой схемы соединено с датчиком фактического положения штока, а второе – с входным выводом платы управления. Воздействие на электропривод корректора осуществляется изменением управляющего воздействия на входе платы. При появлении ошибки рассогласования моста управляющая система будет подавать напряжение на сервопривод до того момента, пока напряжение на выводах датчика положения не сравняется с управляющим. В электронном блоке управления обязательно предусмотрена защита от перенапряжения бортовой сети автомобиля. Когда переключатель электромеханического корректора фар не изменяет своего положения, электродвигатель находится в выключенном состоянии.

Характерные неисправности
  • Обрыв цепи, появление окислов в местах разъемов.
  • Износ деталей электродвигателя.
  • Перегорание элементов интегральных схем.

Системы автоматического управления корректором фар

Автоматизированный корректор положения отражателя фар не требует участия водителя для регулировки светотеневой границы. Система, использующаяся с галогенными лампами, ориентируется лишь на положение кузова, поэтому ее еще называют статической.

На автомобилях с ксеноновыми источниками света используется усовершенствованный адаптивный корректор, который поддерживает пучок света в заданном положении, ориентируясь на изменение положения кузова при ускорении, замедлении, изменении направления и движении по ухабистым участкам дороги. Определено это тем, что прямой свет ксеноновых фар намного агрессивней воздействует на глаза человека.

Устройство системы:

  • датчики дорожного просвета автомобиля;
  • блок управления;
  • сервоприводы (обычные электромеханические мотор-редукторы).

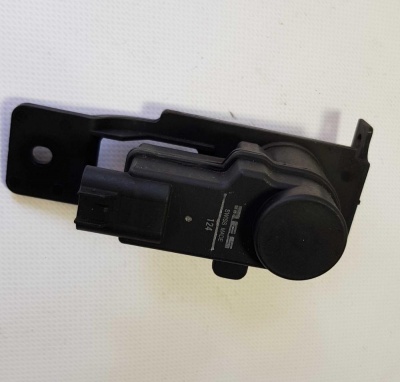

Датчик из комплекта для установки ксенона своими руками.

Основой принципа работы является постоянное считывание дорожного просвета автомобиля. Для этого используются бесконтактные датчики, построенные на основе эффекта Холла. Обычно устанавливается несколько датчиков на несущих кузовных элементах в передней и кормовой частях. В корпусе измерителя находится статор (подвижный элемент) со встроенными магнитами и ротор (неподвижный элемент), являющийся датчиком Холла. Статор соединен тягой с деталью подвески, поэтому всяческое изменение положения детали относительно кузова передается датчиком в блок управления. ЭБУ обрабатывает полученную информацию и управляет работой мотор-редукторов. Несмотря на очевидное удобство, зачастую автоматический корректор доукомплектовывается системой с возможностью ручной регулировки.

В конструкции может использоваться всего один датчик положения кузова ультразвукового типа. Чаще всего такое решение предлагается в качестве альтернативы штатным системам при установке ксеноновых ламп своими руками.

Корректор фар принцип работы

Как это неприятно, когда при движении ночью свет от встречной машины буквально бьет по глазам, и на какое-то время нельзя рассмотреть ничего впереди. Да и потом ещё долго с трудом удается что-то увидеть на дороге. И ведь происходит это не из-за того, что кто-то специально старается тебя ослепить. Просто на встречной машине не работает, или ее водитель не использует корректор фар.

Содержание

  1. Что это такое, и как работает корректор фар
  2. Принцип работы корректора фар и варианты его реализации
  3. Принудительная корректировка
  4. Автоматическая коррекция светового потока

Что это такое, и как работает корректор фар

Это устройство, поддерживающее неизменным установленное положение оптической оси фары при изменении загрузки и условий движения автомобиля.

Свет, формируемый оптикой машины, настраивается при незагруженном автомобиле и на приведенном выше рисунке выделен желтым цветом. Однако световой поток меняется в зависимости от загрузки авто, смещаясь вверх или вниз от правильной оптической оси, что отображается на рисунке красным цветом. Для исправления такого изменения и служит корректор фар.

Принцип работы корректора фар и варианты его реализации

В самом простейшем виде принцип или описание работы будет таким – в машине предусмотрена возможность регулировать свет непосредственно из салона. Если загрузка авто стала другой, например, сели дополнительно пассажиры, или загружен багажник, то свет будет смещен вверх, что приведет к ослеплению встречных водителей. Чтобы избежать этого, имеется возможность изменения его направления, что позволяет, сместив луч света вниз или верх, восстановить нормальное освещение.

Описанный принцип, положенный в основу работы корректора, реализуется различными способами. На сегодняшний день корректировка может быть:
принудительного действия или автоматической, причем в двух вариантах, когда используется:

  1. статический корректор;
  2. динамический корректор.

Принудительная корректировка

При таком подходе управление световым потоком осуществляется вручную, для чего используется специальный переключатель в салоне автомобиля. Изменение его положения приводит к изменению положения осветительных приборов.

По типу используемого привода в таком устройстве существуют:

  • электромеханический корректор фар;
  • механический корректор фар;
  • гидравлический;
  • пневматический и др.

В качестве примера, как работает любое из упомянутых устройств, можно рассмотреть электрический корректор фар. Правильней будет его называть не электрический, а электромеханический. В его состав входят:

  1. переключатель положения;
  2. электрический моторедуктор, расположенный на каждой фаре;
  3. соединительные провода.

Принцип, по которому работает подобное устройство, достаточно прост. При смене положения переключателя в салоне автомобиля, электрический сигнал (напряжение) подается на моторедуктор. Его шток, один конец которого располагается на отражателе фары, смещается. Такое перемещение штока приводит к тому, что меняется положение связанного с ним отражателя и в конечном итоге – световой поток.

Автоматическая коррекция светового потока

Когда на автомобиле установлен автоматический корректор фар, водителю ничего не требуется делать дополнительно, в данном случае за него работает автоматика.

В ее состав входят:

  • блок управления устройством;
  • датчики дорожного просвета;
  • исполнительные механизмы.

Как уже упоминалось, его работа может происходить в статическом и динамическом режиме. При статическом режиме автоматика контролирует клиренс автомобиля, и при его изменении, вследствие дополнительной загрузки машины, блок управления отправляет электрический сигнал на исполнительные механизмы для корректировки положения осветительных приборов.

Однако, такого режима работы, с началом применения ксеноновых ламп, оказалось недостаточно. Генерируемый ими световой поток настолько мощный, что даже его кратковременное воздействие способно ослепить водителей, движущихся навстречу. Поэтому для предотвращения подобного явления появился динамический корректор.

Его главное отличие – быстродействие. Работа такого корректора способна за доли секунды изменить направление светового потока. Это позволяет удерживать световой поток в заданных границах при ускорении автомобиля, его торможении, движении в поворотах и на неровной дороге. Благодаря этому при правильной регулировке даже яркие фары не ослепляют встречных водителей при совершении маневров.

Корректор фар стал обязательным элементом конструкции автомобиля. Его использование повышает безопасность движения ночью, благодаря обеспечению постоянной освещенности дорожного полотна и уменьшению возможности ослепления других водителей.

Корректор фар: принцип действия, устройство, неполадки – Autodromo

Все согласятся с тем, что ночью намного труднее управлять машиной, нежели в светлое время суток. И проблема заключается не только в том, что из-за отсутствия дневного освещения на дороге снижается видимость.

Дополнительно создают проблемы и встречные автомобили, фары которых не настроены должным образом. Хорошо, что подобная проблема свойственна лишь старым машинам, на которых отсутствуют корректоры фар. Впрочем, ладно, что тут кривить душой, современные авто тоже могут создавать проблемы, если у них сломан корректор фар, или если хозяин использует его неправильно либо же вообще не использует (это касается автомобилей, оснащенных ручным корректором).

Устройство автоматической корректировки фар помогает направлять освещение от головных световых приборов таким манером, чтобы гарантировать водителю отличную видимость и при этом не ослеплять автомобилистов, движущихся во встречном автотранспорте. Разумеется, с матричными фарами автомобиля Audi такая технология не сравнится, но она также очень эффективна в применении.

Содержание

  1. Конструкция и принцип действия корректора фар
  2. Ручной корректор фар
  3. Автоматическая система корректировки фар
  4. Наиболее распространенные неполадки корректора фар

Конструкция и принцип действия корректора фар

Стоит отметить, что принцип работы различных видов корректоров фар примерно одинаков. Вместе с тем, различают автоматическую и ручную настройку. В последнем варианте расположение фар регулируется посредством специального регулятора, установленного внутри салона авто, и с помощью его вращения водитель самостоятельно меняет угон наклона оптики. В первом же случае электроника автоматически сама все настраивает, в зависимости от посадки машины.

Ручной корректор фар

Такой корректор фар устанавливается на многие бюджетные автомобили, поэтому знаком большому числу автолюбителей. Как следует из названия, в действие корректор приводится непосредственно водителем. Для этого, как правило, требуется всего лишь повернуть колесико, или как его еще называют – поворотный переключатель. Чаще всего используется электромеханический привод корректора фар, поэтому рассмотрим именно его.

Регулирующее колесико имеет обычно цифровую разметку или графическую, которая обозначает положение фар. Корректировка производится водителем по мере необходимости, в зависимости от загруженности автомобиля и изменения его наклона в продольном направлении относительно центра тяжести.

Проще говоря, если на заднее сиденье сели три человека, а в багажник пришлось положить четыре мешка картошки для тещи, то очевидно, что зад машины опустится, а передок поднимется, из-за чего фары станут светить слишком высоко и будут слепить водителей встречного транспорта.

Чтобы этого не происходило, необходимо повернуть колесико таким образом, чтобы пучок света опустился вниз.

Поворот регулятора дает соответствующую команду мотор-редуктору, который и нужен для того чтобы повернуть фару на определенный угол. По сути, мотор-редуктор – это не что иное, как червячный редуктор, который необходим для преобразования вращательного движения электродвигателя (находящегося внутри мотор-редуктора) в поступательное движение штока, который непосредственно воздействует на фару, изменяя угол ее наклона.

Конструктивно фара на шарнирах закреплена в верхней части, а шток шаровым наконечником (упирающимся в сферическую защелку) удерживает нижний край фары. И именно движение вперед-назад нижней части фары, при неизменной верхней точке крепления дает необходимое изменение угла наклона.

Ручной корректор фар очень простое, весьма надежное и главное – полезное устройство, но имеющее один очень существенный недостаток: большинство водителей забывают им пользоваться и слепят своих коллег, не смотря на то, что имеют возможность этого не делать.

Автоматическая система корректировки фар

Автоматический корректор фар более совершенная технология, поскольку не требует от водителя никаких действий. Регулировка светотеневой границы происходит автоматически на основании показаний датчиков.

Автокорректор фар может устанавливаться на автомобили, оснащенные либо галогеновыми, либо ксеноновыми фарами. Для ксенона это даже обязательно, поскольку данный тип фар излучает свет очень высокой интенсивности, и в случае отсутствия автокорректора может представлять серьезную угрозу для безопасности движения.

Что касается конструкции автокорректора фар, то здесь можно выделить такие элементы:

  • блок управления;
  • датчики, которые измеряют клиренс автомобиля в различных точках;
  • устройство, выполняющее настройку фар (исполнительный механизм).

Как правило, в системе используется два или три датчика, измеряющих величину дорожного просвета. Спереди может быть установлен либо один датчик, либо пара. И один датчик находится сзади.

В ранних системах использовались потенциометрические датчики, но они отличались недостаточной надежностью, поэтому сейчас их заменили бесконтактные датчики угла поворота.

Принцип действия этих датчиков основан на эффекте Холла. Механизм работы датчика довольно прост.

Конструктивно датчик состоит из ротора (подвижная деталь), со встроенным в него постоянными магнитами и статора (неподвижная деталь),  который, по сути, и есть датчик Холла.

Датчик крепится к днищу, а с помощью тяги соединяется с подвеской. Изменение хода подвески через тягу передается к ротору, который при этом поворачивается, что вызывает изменение магнитного потока, которое улавливается датчиком Холла.

Величина изменения магнитного потока в дальнейшем пересчитывается блоком управления в необходимый угол поворота фар, и соответствующий сигнал подается на исполнительный механизм. В своей работе блок управления учитывает не только угол наклона автомобиля, но и скорость, а так же характер движения автомобиля.

Наиболее распространенные неполадки корректора фар

Довольно часто с подобными механизмами появляются разные неприятности и проблемы. Давайте рассмотрим, из-за чего же может не работать автомобильный корректор фар.

Наиболее уязвимым местом любой современной электроники считаются датчики. Это присуще и такому устройству, как корректор фар. Здесь датчик, базируясь на показателях клиренса, производит настройку наклона фар. Часто автолюбители сетуют на то, что на приборной доске автомобиля горит индикатор неполадок корректора фар. Как правило, это происходит из-за поломки кронштейна, который удерживает датчик. В итоге, датчик отправляет неверные сведения, и появляется ошибка в работе самого корректора.

Порой проблема может заключаться в контактном соединении. Из-за частого закисания контактов снижается и их проводимость. В результате, появляются похожие неприятности, когда корректор перестает нормально работать.

Также может возникнуть и другая проблема, напрямую связанная с самим механизмом настройки. Но это не какая-нибудь неисправность, а просто специфика его работы на отдельных автомобилях. Например, корректор фар Калины (минусом которого считается небольшой угол регулировок) работает так, что луч света ближних фар чрезмерно опущен вниз, а это заметно снижает эффективность освещения обычных ламп.

Правильная работа корректора фар положительно отражается и на вашей безопасности, и на безопасности остальных участников дорожного движения. Потому ко всем неполадкам данного устройства относитесь очень серьезно.

Что такое корректоры фар и как они могут спасти жизнь? | Практические советы | Авто

Владимир Гаврилов

Примерное время чтения: 4 минуты

9981

Категория:  Техника вождения

Почти в каждом новом автомобиле теперь есть неприметное приспособление в виде колесика слева от рулевой колонки. Оно имеет несколько положений и регулирует наклон фар. Однако мало кто пользуется этой системой. Действительно ли эта опция бесполезна и продавцы зря берут за нее деньги или с ее помощью открываются какие-то неведомые способности автомобиля, о которых мы просто не знаем?

Фото: Shutterstock. com

С отверткой под капотом

Корректоры фар очень важны и являются обязательными для многих типов головного света. Ими оснащаются ксеноновые прожекторы и матричные лампы. И забывчивость автомобилистов по отношению к этому устройству может привести к неприятным последствиям, ведь корректоры необходимы для предотвращения ослепления водителей встречных машин.

Дело в том, что при неравномерной загрузке автомобиля происходит перекос кузова. Если в багажник уложить 400 кг груза, то корма просядет на несколько сантиметров и фары начнут светить вверх. Ближний свет окажется приподнятым, и световой пучок будет попадать в область лобового стекла встречных машин. Другими словами, фары будут слепить водителей. Если с задранными фарами отправляться в ночную поездку, то каждый встречный автомобиль будет моргать в лицо, требуя прекратить ослепление. Игнорировать такие сигналы нельзя.

До появления дешевой электроники фары корректировались вручную. Положение линз изменялось под капотом с помощью отвертки перед каждой поездкой. Сейчас в ходу электромеханические корректоры, которые управляются из салона и могут использоваться в любое время.

К примеру, если на заднее сиденье сели три человека, а в багажнике навалены их чемоданы, то колесико регулятора надо повернуть во второе положение. Световой пучок опустится и не будет выбегать за линию горизонта. Как только люди выходят из машины и водитель остается один, вес транспортного средства снижается, подвеска поднимается и фары естественным образом светят вниз. То есть их потребуется вернуть в нулевое положение. Корректоры фар очень удобны для такси и владельцев автомобилей, у которых большие семьи. Ежедневный развоз членов семьи по городу предполагает частые коррекции светового пучка.

Забывать нельзя

Всего у колесика корректора фар есть 4 позиции.

0 соответствует минимальной загрузке, когда в салоне только один водитель и один пассажир на переднем кресле.

1 — в это положение фары нужно установить, когда в салоне путешествуют три человека, а их сумки лежат в багажнике.

2 — соответствует средней загрузке машины, которая наблюдается, если в салоне находятся четыре человека, а их сумки размещены в багажном отделении.

3 — соответствует максимальной загрузке машины в пределах штатных 500 кг. Обычно это 5 человек в салоне и полностью заполненный багажник.

Естественно, не каждый водитель помнит, что нужно корректировать свет вовремя. Подавляющее большинство из них никогда не прикасается к регулятору. Поэтому для дорогих машин с очень ярким ксеноновым или матричным светом стали внедрять автоматические корректоры фар. Они опознаются по простой операции во время запуска мотора. Во время самодиагностики машина немного передвигает пучок вверх-вниз и вправо-влево. В это время датчики загрузки передают информацию на бортовой компьютер и он, высчитав правильный угол наклона светового пучка, дает команду исполнительным механизмам в конструкции фар на коррекцию.

Однако автоматические корректоры порой ломаются. Уязвимым местом таких фар являются датчики загрузки, которые часто врут. Поэтому ксенон задирается верх и слепит встречный транспорт, а это очень неприятно. Водитель встречного транспортного средства может потерять управление и выехать на середину дороги, что чревато аварией, Поэтому лучше не забывать о корректорах фар и всегда пользоваться ими в дальней дороге по ночным трассам.

Смотрите также:

  • Газ или светодиоды? Что такое матричные фары и чем они лучше ксеноновых →
  • Почему парктроник перестает видеть предметы и провоцирует столкновения? →
  • Как выбрать себе парктроник →

автомобильные фарысоветы автомобилистамполезно знатьбезопасное вождение

Следующий материал

Также вам может быть интересно

  • Что делать, если машина сзади слепит дальним светом фар?
  • Почему внутрисалонное зеркало в машине приближает объекты?
  • Когнитивный диссонанс. «Умные» автомобили сходят с ума на наших дорогах
  • Увидеть все. Зачем автомобилю четыре фары?
  • Как водителю избежать ослепления лучами фар и солнца?

Новости СМИ2

Корректор фар

Ближний свет фар характеризуется выраженной светотеневой границей, которая обеспечивает компромисс между приемлемым освещением дороги и минимальным ослеплением водителей других транспортных средств. При изменении уровня кузова положение светотеневой границы также изменяется. Повышение границы приводит к сильному ослеплению водителей других автомобилей, понижение – к уменьшению уровня освещения.

Для регулирования направления светового луча ближнего света фар и положения светотеневой границы применяется корректор фар. С 1999 года наличие корректора фар является обязательным на всех автомобилях, выпускаемых в Европе. По принципу работы различают два вида корректоров фар – принудительного и автоматического действия.

Корректор фар принудительного действия

Корректор фар принудительного действия активируется непосредственно водителем, поэтому другое его название – ручной корректор фар. Для изменения положения фары используются различные приводы: механический, гидравлический, пневматический, электромеханический. Самым распространенным является электромеханический корректор фар, которым оборудуются галогенные фары.

Электромеханический корректор фар включает переключатель положения фары, мотор-редуктор на каждую фару и соединительную проводку.

Поворотный переключатель положения фары устанавливается на панели приборов, как правило, слева от рулевой колонки. С помощью переключателя водитель задает определенный уровень фары. Переключатель имеет несколько фиксированных положений, позволяющих поднимать и опускать фару.

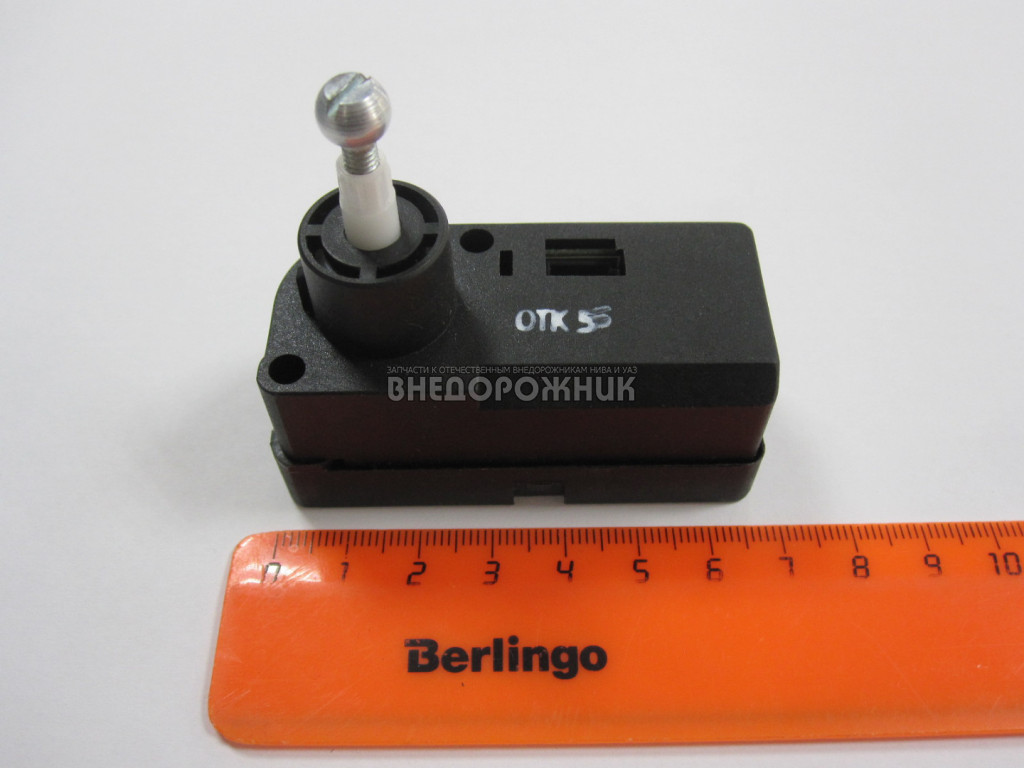

Мотор-редуктор (именно его в обиходе называют корректором фары) объединяет электродвигатель постоянного тока, червячный редуктор и электронную схему управления. Мотор-редуктор преобразует вращение электродвигателя в поступательное движение штока. Шток имеет шаровой наконечник, входящий в защелку в нижней части отражателя фары. Вверху отражатель фары закреплен шарнирно.

Движение штока изменяет угол наклона отражателя фары с источником света. При изменении нагрузки на заднюю ось автомобиля (пассажиры, груз), изменяется положение кузова. Водитель в соответствии с рекомендациями инструкции по эксплуатации автомобиля регулирует положение фар с помощью переключателя.

Электромеханический корректор фар достаточно простое и надежное устройство, но пользуются им водители достаточно редко. Вспомните, когда вы в последний раз пользовались корректором фар? Боюсь, что не вспомните.

Автоматический корректор фар

Более совершенной системой регулирования положения светотеневой границы является автоматический корректор фар. Данный корректор применяется с галогенными и ксеноновыми фарами. В галогенных фарах автоматический корректор срабатывает в зависимости от положения кузова.

Автоматический корректор ксеноновых фар более совершенный. Он поддерживает световой пучок на одном уровне в соответствии с нагрузкой и условиями движения (разгон, торможение, поворот, движение по неровной дороге). Ксеноновые фары излучают свет высокой интенсивности, и применение автоматического корректора фар на них является обязательным.

Автоматический корректор ксеноновых фар является штатной системой, но может устанавливаться и самостоятельно. К установке предлагаются комплекты от различных производителей (Hella и др.) На автомобилях с активной подвеской автоматический корректор фар не устанавливается, т.к. в нем нет необходимости.

Конструкция автоматического корректора фар включает датчики дорожного просвета, электронный блок управления и исполнительные механизмы.

В системе устанавливается 2-3 датчика дорожного просвета: 1-2 спереди (слева и справа) и один сзади. Используется бесконтактный датчик угла поворота, построенный на эффекте Холла. Ранее использовались менее надежные потенциометрические датчики.

Датчик закреплен на кузове и соединен с помощью тяги с подвеской. Датчик состоит из подвижного ротора и неподвижного статора. Ротор имеет встроенные постоянные магниты, статор представлен датчиком Холла.

Ход подвески передается через тягу на ротор. Ротор поворачивается. При повороте ротора происходит изменение магнитного потока, которое учитывается датчиком Холла и пересчитывается в угол поворота, соответствующий определенному уровню кузова.

Для удешевления в конструкции автоматического корректора фар может использоваться всего один датчик. Таковым является ультразвуковой датчик, закрепляемый на шарнирном подвесе в задней части кузова. Данное решение используется в системах коррекции, предлагаемых для самостоятельной установки.

Сигналы от датчиков поступают в электронный блок управления корректором фар. В работе блок также использует информацию о скорости движения автомобиля, которую получает от системы ABS. Электронный блок вырабатывает управляющие воздействия на исполнительные механизмы – поворотные модули ксеноновых фар.

Благодаря автоматическому корректору свет ксеноновых фар всегда находится под контролем и не ослепляет других водителей. Автоматический корректор фар дублируется традиционным электромеханическим корректором.





как он работает, как правильно установить корректора фар своими руками

На чтение 8 мин Просмотров 589 Опубликовано Обновлено

Содержание

  1. Принцип работы и назначение корректора
  2. Виды корректоров фар
  3. Ручной
  4. Автоматический
  5. Правила установки корректора
  6. Что нужно для установки
  7. Пошаговая инструкция
  8. Проверка работы корректора

Статья подробно рассказывает о роли и значении корректора фар во время езды, знакомит с разными видами этих устройств, принципами их работы. Даётся пример установки автоматического корректора фар своими руками с подробной инструкцией.

Принцип работы и назначение корректора

Основная задача регулятора положения автомобильных фар – обезопасить водителя от кратковременного ослепления огнями встречных машин. Это касается режима ближнего света, когда риск утратить на время зрение очень велик.

Корректор нормализует границу света и тени при ближнем свете фар.

Совсем иначе спектр распределяется в режиме дальнего света, и тут помощь корректировщика, по сути, не нужна.

Другая опция, которую обеспечивает эта деталь – приведение в норму направления света фар груженого транспортного средства. Когда багажник машины хорошо заполнен, передок кузова чуть приподнимается, и, соответственно, световой поток от огней смещается чуть выше, чем надо. Это чревато риском ослепления водителей встречных авто. Вот корректор и делает так, чтобы положение луча оставалось неизменным при смещении кузова.

Виды корректоров фар

Принцип работы и устройство корректоров фар существенно не различается в зависимости от типа устройства. Три главных элемента в его конструкции – это:

  • датчик просвета пути;
  • механизм управления;
  • мотор с редуктором.

Единственное отличие – в способе настройки. О видах регуляторов и пойдёт речь дальше.

Ручной

Корректоры фар этого типа, как становится понятно из названия, активируются вручную. В устройстве используется один из видов приводов:

  • механика;
  • гидравлика;
  • пневматика;
  • электромеханика.

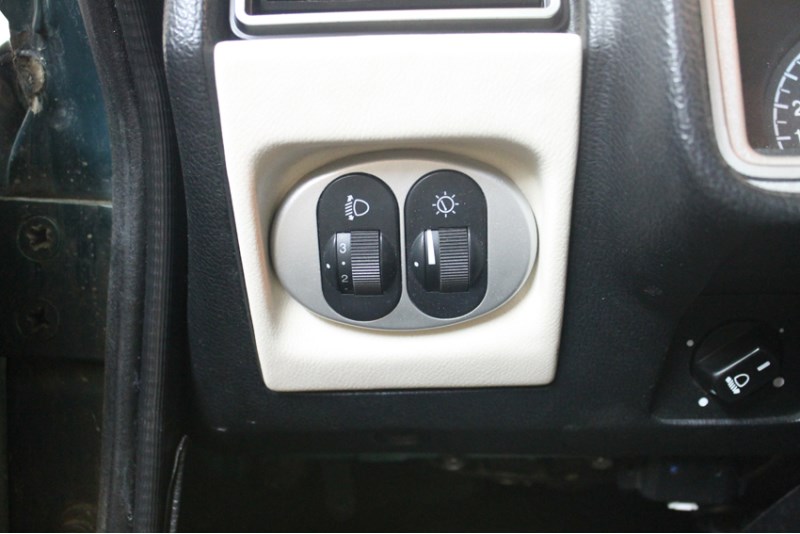

Стандартный вид ручного корректора.

Включение происходит благодаря повороту маленького тумблера-колёсика. Он имеет специальную шкалу с разметкой положения фар – либо числовую, либо графическую. Оценив изменение центра тяжести своего авто после загрузки багажника, водитель выбирает и выставляет с помощью колёсика скорректированное положение огней.

После этого в дело включается мотор. Редуктор после получения команды от колёсика приводит в движение специальный шток, который ходит взад-вперёд под фарой. Касаясь её, он задаёт фаре требуемый угол наклона. Вот так всё просто. Собственно, эта простота использования – один из главных плюсов ручных корректоров, наравне со стоимостью. Их себе могут позволить водители недорогих или старых машин.

Автоматический

Этот же вариант вовсе не требует никакого вмешательства человека. Регулировка положения фар осуществляется автоматически. Если датчики фиксируют отклонения от нормальных показателей, система сама корректирует направление света. Автоматические корректоры лучше всего подходят для фар на галогене или ксеноне. Последним регулятор так и вовсе необходим.

Так выглядит автоматический корректор.

Основные детали этого автоматизированного механизма – ротор и статор. На дне кузова закреплены несколько бесконтактных датчиков, которые, в свою очередь, соединены с подвеской. Информация о хождении подвески доставляется на ротор. За счет его поворота меняется магнитное поле. На это реагирует система управления, которая преобразует показатель изменения магнитного поля в требуемый угол поворота фар. В итоге, механизм корректора устанавливает этот угол.

Читайте также

Маркировка и расшифровка фар



Правила установки корректора

Поскольку автоматический корректор фар – удовольствие не из дешёвых, всё больше автолюбителей осваивают собственноручное конструирование и установку такого устройства. Динамический регулятор изготовить в домашних условиях не получится, а вот электромеханический – другое дело. Любой разбирающийся в конструкции автомобиля водитель сможет это сделать.

Что нужно для установки

Для установки нового электромеханического автокорректора на фары потребуются такие подручные средства:

  • по 5 штук многожильных проводов сечением 0,35 мм кв. длиной 1,65 м и 2,55 м;
  • 20 электрических клемм типа «мама»;
  • 2 трубки ПВХ;
  • 1 колодка с 5 контактами;
  • 2 колодки с 11 контактами;
  • 2 толстых кабеля для питания.
комплект деталей для установки.

Кроме того, для задуманного дела надо быть на «ты» с паяльником.

Пошаговая инструкция

Сама установка корректора положения фар проходит по такому алгоритму:

  1. Перекрыть трубки возле аккумулятора, слить с них всю жидкость.
  2. Демонтировать главный цилиндр. Обычно он откручивается отвёрткой по направлению против часовой стрелки.
  3. Снять рычаг с блока управления корректора фар в салоне. Для этого можно применить свечной ключ.
  4. Извлечь блок, трубопроводы и пробку из моторного щита автомобиля.
  5. Отмерить и отрезать подходящую длину проводов, которые будут соединять блок корректора с моторедукторами.
  6. Надёжно заизолировать проводку.
  7. С одной её стороны нужно распаять клеммы, а затем аккуратно вставить их в колодку подключения.
  8. Следующий шаг – протянуть проводку в отверстие моторного щита.
  9. Точно так же стоит распаять клеммы на другом конце проводки, а после этого поместить их в отверстия для подключения моторедукторов. Колодки перед этим должны быть надёжно изолированы.
  10. Подвести электропитание от 4 клемм типа «мама».
  11. Через клемму, которая подводится к реле зажигания, нужно подключить массовый провод.
  12. Установить моторедукторы в штатное отверстие, надёжно закрепить их посредством прокладок и жгутов.
  13. Выставить на датчике корректора нулевое положение.
Этап установки регулятора.

Читайте также: Регулировка света фар своими руками

После монтажа сразу же необходимо проверить работу нового автокорректора. Это делается просто: загрузить багажник, завести машину, включить фары. Если угол светового потока остаётся неизменным и с гружёным, и с пустым багажником, то всё работает хорошо.


Проверка работы корректора

Надо как можно чаще проверять, исправно ли работает корректор фар. В конце концов, это – одна из гарантий безопасной езды в тёмное время суток. У каждого типа свой ограниченный срок эксплуатации: автоматические – до 15 лет, ручные – меньше. То, что система коррекции работает неправильно или вовсе вышла из строя, можно понять, если при зажигании или включении ближнего света привод фары не издает монотонный, слегка жужжащий звук. Если возникло серьёзное подозрение, что ручной механизм вышел из строя, стоит сделать следующее:

  1. Отсоединить крепление рычага датчика положения.
  2. В тёмное время суток поставить автомобиль с груженым багажником напротив светлой однотонной стены и включить ближний свет.
  3. Менять положение рычага и наблюдать, есть ли изменение светового потока.
  4. Если направление остаётся прежним, значит, корректор вышел из строя.
Проверка направления света напротив стены.

Самая распространённая причина поломки – проводка. Лучше всего, конечно, проводить регулярную компьютерную диагностику работоспособности регулятора положения огней в автосервисе.

Регулировка фар – инструкция | HELLA

РЕГУЛИРОВКА СИСТЕМ ФАР: ПОЛЕЗНО ЗНАТЬ

С тех пор как в 1957 году на рынке появилось асимметричное светораспределение, законодательные положения также предусматривали регулировку фар.



Налобные фонари впервые были направлены на так называемую «10-метровую стену». Это означает, что транспортное средство проезжает на расстоянии 10 м перед светлой стеной, на которой есть определенная маркировка. Фары затем проверяются или регулируются на основе этих маркировок.



Этот метод проверки оставался обязательным до сегодняшнего дня. Он до сих пор используется, в частности, для проверки сельскохозяйственных или специальных транспортных средств. Одним из недостатков этого метода является то, что относительно большая, светлая и свободная стена требует соответствующего пространства. И то, и другое не всегда присутствовало на семинарах.



Эти обстоятельства также в конечном счете были одними из факторов, ответственных за разработку устройств для настройки луча. Такие устройства обеспечивают более быструю и гибкую проверку распределения света.



Ниже описаны методы измерения, правовая основа и наиболее важные этапы профессиональной регулировки фар.

ОПТИМАЛЬНАЯ РЕГУЛИРОВКА НАСТРОЙКИ ЛУЧА: ИНСТРУКЦИИ

Метод измерения

Рис. 2: 1 Линза Френеля, 2 Прицельный экран, 3 Колесо со шкалой, 4 Фотодиод Линза, установленная в блоке корректора, сокращает предписанные 10 м до 50 см (рис. 2 – линза до экрана прицеливания).



Недостатки, такие как большое пространство и подходящая стена, опущены. Настройщик луча также можно гибко использовать в различных местах мастерской, при условии, что пол мастерской соответствует требуемым допускам.

Место регулировки фар

Рис. 3: Требования к месту регулировки фар

Состав и состояние пола имеют первостепенное значение для обеспечения точной регулировки фар. Вот почему он также имеет свой собственный стандарт (DIN ISO 10604), в котором точно указана «испытательная поверхность» и указаны допустимые допуски. Графики, представленные на рис. 3, ясно иллюстрируют требования.



Если эти допуски не соблюдаются, даже незначительные отклонения могут сильно повлиять на светораспределение.



Из примера расчета становится ясно:
Как уже упоминалось, в регулировщике луча установлена ​​линза, которая сокращает предписанное расстояние измерения 10 м до стены всего до 50 см. Таким образом, всего 5 мм, измеренные неправильно на экране прицеливания луча, соответствуют разнице в 10 см на расстоянии 10 м (отношение 10 м к 50 см равно 20). Автомобиль с фарами, установленными на высоте 60 см, имеет дальность ближнего света 60 метров (при наклоне вперед 1% = наклон 10 см на дальность 10 м).



Это означает, что свет фар будет отклоняться на 60 см. Этот пример ясно иллюстрирует решающий эффект, который точная тестовая поверхность оказывает на распределение света, поскольку миллиметры могут решить, ослеплять ли встречный транспорт или ехать в полумраке!

Подготовка автомобиля

Но важно не только состояние пола. Автомобиль также должен быть подготовлен к испытанию.



Необходимо соблюдать следующие пункты:

  • Проверить работу фары.
  • Проверьте линзы крышки на предмет повреждений от ударов гравием, царапин и потускнения.
  • Шины должны иметь предписанное давление воздуха.
  • Загрузите в автомобиль человека или груз массой 75 кг на сиденье водителя. В противном случае автомобиль не загружен.
  • Для грузовиков и других многополосных транспортных средств не требуется никакой нагрузки.
  • Однополосные транспортные средства и одноосные тяговые или рабочие машины (с тележкой для сидения или прицепом) должны быть загружены человеком или массой 75 кг на сиденье водителя.
  • В случае автомобилей с гидравлической или пневматической подвеской необходимо соблюдать инструкции производителя.
  • Если доступна автоматическая коррекция фар или приспособление с бесконечной или многоступенчатой ​​регулировкой, следуйте инструкциям производителя. В этом случае необходимо провести различные функциональные проверки в зависимости от производителя.
  • Для регулировки различных автомобилей с автоматической регулировкой дальности освещения необходим диагностический тестер, так как при регулировке блок управления должен быть установлен в “базовый режим”. Если линия отсечки установлена ​​правильно, это значение устанавливается как новое контрольное значение, рис. 4.

Установка корректора

Рис. 5: Расстояние от переднего края блока корректора до фары

автомобиля, чтобы обеспечить точную регулировку.



Регулятор луча перемещается перед проверяемой фарой. Коробка корректора луча должна быть выровнена по центру фары или по источнику света. Отклонения по вертикали и горизонтали не должны превышать 3 см. Расстояние между коробкой корректора луча и фарой зависит от производителя. Для корректоров HELLA GUTMANN расстояние между передним краем корпуса корректора и фарой может составлять от 30 до 70 см, см. рис. 5.



Затем блок корректора выравнивается относительно автомобиля. Устройства с колесной базой должны быть отцентрированы индивидуально для каждой проверяемой фары. Для устройств регулировки луча на рельсах блок установки луча необходимо выровнять только один раз. Используя широкодиапазонный, лазерный или зеркальный прицел, выровняйте блок корректора таким образом, чтобы линия визирования касалась двух точек, расположенных на одной высоте, симметрично продольной оси автомобиля, см. рис. 5, пунктирные линии.

Установка наклона светотеневой границы вперед

Рис. 6: Наклон вперед в % на фаре

Рис. 7: Колесо со шкалой

Наконец, установите «наклон вперед» на приборе. Это соответствует углу наклона светотеневой границы фары. Наклон вперед указывается в % и обычно указывается на фаре, см. рис. 6.



Например, 1% означает, что ближний свет находится под углом 10 см на расстоянии 10 м. Экран прицеливания устанавливается на правильное процентное значение с помощью колесика со шкалой, см. рис. 7.

как это работает, как правильно установить корректор фар своими руками

Опубликовано: 05.04.2021
