Кнопка выключения массы

Устройство отключения массы аккумулятора (ОМА) — это механизм, который замыкает или размыкает минусовой провод в автомобильной электропроводке. Реализовывают выключатель с помощью кнопки или тумблера, который устанавливается в салоне, чтобы водитель мог спокойно отключать питание не открывая капот и не отсоединяя минусовую клемму от АКБ.

Прежде чем купить кнопку выключения массы автомобиля, следует определиться с назначением. Если нужен выключатель только для того, чтобы отсоединять питание, то можно купить и установить дешевую кнопку. А, если нужен выключатель, как дополнительное средство защиты от угона транспортного средства, то нужна кнопка более сложной конструкции.

Но, в основном, отключатель массы устанавливается для безопасности, а не как противоугонное средство.



Как сделать выключатель массы своими руками

Для тех, кто хочет создать механизм отключения сам, существует не сложная схема для изготовления. В данном типе выключателя не будет механических контактов. Его можно будет использовать как средство защиты от кражи автомобиля.

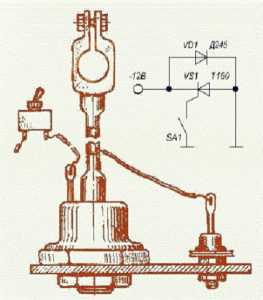

Схема устройства выключателя массыВ устройстве есть два проводника: диод, тринистор.

Тринистор в этом механизме — это электронное реле, включение которого происходит при появлении импульсов на управляющем электроде.

S1 монтируется в салоне авто в скрытном месте. Если замкнуть контакты S1, то появится нужный импульс, который пойдет на тринистор, в результате чего он отпирается, что ведет к уменьшению сопротивления и по электропроводке течет ток.

Из чего состоит механизм выключателя массы

Тринистор пропускает ток только в одном направлении, от аккумулятора к сети, но не от сети к аккумулятору.

Чтобы была возможность АКБ заряжаться от генератора, устанавливается диод параллельно тринистору. Детали устройства крепятся на дюралевом уголке. Провода используются многожильные.



Как установить выключатель массы в автомобиль:
  1. Тринистор имеет вывод катод (+). К катоду накидывается клемма батареи. Сборка конструкции надо установить в металлический корпус.
  2. Далее следует протянуть многожильный провод из моторного отсека в салон. Отверстие можно высверлить, можно найти рядом в другими проводами.
  3. Кнопку или тумблер монтируем на рулевую колонку, предварительно демонтировав чехол с рулевой колонки и просверлив в нем глухое отверстие необходимого диаметра для помещения туда переключателя.
  4. Один контакт кнопки или тумблера соединяем с массой (-) автомобиля, второй — к плюсу.

Советы и рекомендации

Вот основные рекомендации по правильной установке выключателя массы:

  • при наличии электронных приборов в автомобиле (они теперь есть во всех новых автомобилях), которым требуется настройка, после отключения массы, придется заново выставлять время и другие настройки;
  • если в конструкции охранной системы есть автономная сирена, то сирена включается и начинает издавать звук во время выключения «массы»;
  • если конструкция автосигнализации без автономной сирены, то после отключения массы автомобиля, отключается и вся охранная система машины;
  • при отключении массы в инжекторных автомобилях отключается контроллер, в котором стирается вся накопленная информация.

Через некоторое время, в зависимости от условий эксплуатации (в частности, повышенная влажность), контакты устройства подвергаются коррозии, что ведет к увеличению сопротивления тока. Переходное высокое сопротивление чувствительно для обычного или редукторного стартера, поэтому контакты желательно смазать литолом или спец вазелином.



Видео

В этом видео умелые руки опытных водителей делают своими руками кнопку дистанционного отключения массы автомобиля.

Советы и рекомендации, как выбрать массу для автомобиля.

В этом видео показывается выбор места, способ установки и подключения кнопки от автомобиля Камаз на машину Мерседес.

А это для тех, кто хочет полностью делать своими руками.

Способов создать выключатель массы несколько. Кто покупал кнопки массы или делал сам, пишите в комментариях.

autostuk.ru

➤ Установка выключателя массы на ВАЗ

Выключатель массы

Если вы собираетесь отправить на продолжительный простой автомобиль ВАЗ или другой марки, необходимо следовать определённым правилам. Один из пунктов – установка выключателя массы аккумулятора. Он надолго сохранит батарею в рабочем состоянии, предотвратив утечку жидкости. Кроме того, наличие этого узла послужит серьёзным препятствием для тех, кто попытается совершить угон. Рассмотрим, как установить выключатель массы на автомобиль ВАЗ своими руками. При этом предупреждаем: если у вас нет достаточных навыков, лучше обратиться за помощью к профессионалам.

С чего начать

Перед тем как установить выключатель массы, необходимо его подобрать в соответствии с техническими характеристиками авто. Сделать это можно в специализированной организации. Услуги в этом направлении предоставляет интернет-магазин, работающий от ООО «ВДС-Торг». Компания поставляет на рынок запасные части для автобусов «Богдан», «Эталон», «Атаман», а также для грузовых автомобилей «Тата», «Исузу». Здесь заинтересованный покупатель находит:

  1. Только сертифицированный товар.
  2. Высокий уровень сервиса.
  3. Индивидуальный подход к клиенту – учитываются все его пожелания, предлагаются оптимальные варианты запасных частей исходя из цены и технических характеристик транспортных средств, на которые их планируется устанавливать.

Надёжный выключатель массы можно найти в каталоге запчастей «Богдан», включающий свыше 1000 наименований товаров, вот хорошая модель. Все комплектующие новые, поставляются непосредственно от производителя. Цена деталей и узлов в интернет-магазине VDS уточняется у менеджера.

Обратите внимание на технологические нюансы

Хороший выключатель снабжается предохранителями и служит для обесточивания аккумулятора автомобиля. Именно это обстоятельство является дополнительной проблемой для потенциальных угонщиков. Если вы решили приобрести выключатель массы, следите, чтобы он был новым. Не стоит пользоваться бывшим в употреблении! В таком состоянии ВМ легко нанесёт вред электросистеме машины.

Когда проводится обесточивание аккумулятора, существует большая вероятность отключения автомобильного компьютера. Это, в свою очередь, грозит сбоями, такими как стирание из памяти информации, необходимой для полноценной работы. Как предотвратить подобное развитие событий, какой источник энергии купить и каким образом его подсоединить – эти вопросы следует обсудить с профессионалами.

Ход работы

Итак, вы приобрели выключатель массы на автомобиль ВАЗ. Теперь дело за малым – процесс подключения. Для этого готовится рабочее место и необходимый инструмент:

  • ключи;
  • плоскогубцы;
  • отвёртки;
  • щётки;
  • щупы.

Этап 1

Отсоединение клеммы от массы аккумулятора. Это предотвратит короткое замыкание, которое может спровоцировать не только перегорание электрики автомобиля, но даже удар током. Провести операцию несложно, так как провод клеммы выкрашивается в чёрный цвет и помечается знаком минус.

Этап 2

Отсоединение от положительного вывода аккумулятора. Провод этой клеммы красный и помечен знаком «+».

Отсоединение осуществляется аккуратно. При этом проверяется уровень электролитной жидкости аккумулятора и щёткой чистятся его выводы – как положительный, так и отрицательный. Клемма «массы» сохраняется – она понадобится, когда автомобиль вернётся к активной эксплуатации.

Этап 3

Работа непосредственно с выключателем. Этот узел ключом соответствующего размера подсоединяется к отрицательному выводу аккумулятора. После затягивания нужно обязательно убедиться в надёжности крепления. Клемма проводки, в свою очередь, соединяется с положительным выводом аккумулятора, а выключатель –  с проводом массы.

Этап 4

После того как система собрана, проводится её испытание. Делается это при отключенном выключателе массы (в противном случае перегорят предохранители). После того, как вы убедитесь в том, что система работает нормально, можно включать ВМ.

Вместо послесловия

Выводы на основе отзывов о выключателях аккумуляторной массы на автомобиль ВАЗ делятся на положительные и отрицательные:

+
При коротком замыкании на проводке есть возможность её быстрого обесточиванияСуществует вероятность сбрасывания данных бортовой электроники
Предохраняет батарею от разрядки при простоеНе функционирует сигнализация при простое
С ВМ гораздо проще предотвратить угонРиск нестабильности работы электропроводки после отключения ВМ
Высокая эффективность на карбюраторных двигателях

По таблице видно, что отрицательные стороны, скорее, гипотетичны, нежели критичны.

Работа по установке выключателя массы аккумулятора на автомобиль ВАЗ на первый взгляд несложная, но подразумевает множество нюансов. Если вы сомневаетесь в том, что выполните всё правильно, доверьте её специалистам автосервиса. Таким образом исключатся все ошибки, которые могут привести к перегоранию проводки.

Если вырешились провести работу самостоятельно, тщательно обдумайте алгоритм. Подберите не только выключатель массы на соответствующую модель автомобиля ВАЗ, но и необходимый инвентарь. Хорошим помощником в работе послужит инструкция. Она прилагается к каждому выключателю массы, предназначенному для эксплуатации на автомобиле ВАЗ. Там не только расписано как установить его, но и показаны электрические схемы.

Источник: сайт vdsauto.com

Видео — Кнопка отключения МАССЫ ВАЗ 2101-07
Видео — Установка выключателя массы в салон ВАЗ 2108

remont-avtovaz.ru

Полезная «поделка» в авто – выключатель массы АКБ своими руками

Для повышения безопасности своего автомобиля водители устанавливают выключатель массы для аккумуляторной батареи. Его можно приобрести в специализированном магазине, а можно изготовить своими руками. В статье дается общая информация об устройстве и руководство по его изготовлению.

Содержание

[ Раскрыть]

[ Скрыть]

Что такое выключатель массы АКБ?

Что же собой представляет выключатель массы аккумулятора (ВМА)? Это устройство позволяет выключать бортовое питание без снятия клемм с АКБ. При выборе прибора следует учитывать, для каких целей он будет использоваться. Если для того, чтобы обезопасить электрооборудование машины, то подойдет самая простая модель. Если для использования в противоугонной системе, то лучше выбирать более сложное устройство. Специалисты утверждают, что ВМА больше подходит для безопасности, чем противоугонное средство (автор видео — Роман Романов).

Руководство по изготовлению

Для самостоятельного изготовления существует простая схема ВМА без механических контактов, что обеспечивает его надежность. Дополнительным плюсом данной конструкции является возможность использования прибора в качестве противоугонного устройства. В конструкцию прибора входит два проводника: диод и тринистор.

Схема простого ВМА

В данном устройстве тринистор используется в качестве электронного реле, которое срабатывает, как только появляются импульсы на управляющем электроде. В потайном месте салона автомобиля устанавливается S1, при замыкании контактов которого возникает необходимый импульс. При поступлении на тринистор импульса он отпирается, сопротивление резко уменьшается и по сети течет ток высокого напряжения.

Благодаря тринистору ток проходит лишь в направлении от АКБ к сети.

Детали для выключателя массы

Для возможности подзарядки АКБ от генератора параллельно с тринистором присоединяется диод. Крепятся детали на уголке из дюраля. На одной полке высверливаются отверстия и крепятся полупроводники, а на второй отверстия высверливаются под крепежный материал, с помощью которого прибор будет крепится к кузову машины. Для проводки используется многожильный монтажный провод.

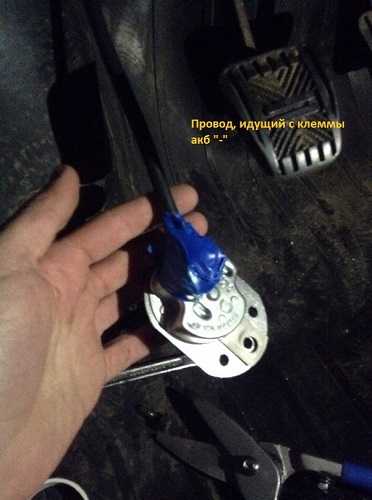

Провод в салон от батареи

Установка прибора состоит из последовательности шагов:

  1. На вывод катода тринистора присоединяется накидная клемма батареи. Собранная конструкция помещается в металлический корпус.
  2. Управляющий провод нужно протянуть из моторного отсека в салон.
  3. Чтобы не делать лишних отверстий в кузове, можно использовать держатель тормозной трубки. Для этого удаляем дно и получаем отверстие, через которое протягиваем провод.
  4. Тумблер устанавливаем на рулевую колонку. Для этого нужно выкрутить винты чехла, просверлить отверстие в колонке соответствующего диаметра и вставить в него тумблер.
  5. Далее к одному из выводов присоединить провод, который идет на «массу», а к другому подключить управляющий провод.

Если прибор использовать в качестве противоугонного устройства, то желательно использовать диод более мощный. Так как на его охлаждение влияет скрытая установка в моторном отсеке. Необходимо замерить омметром внутреннее сопротивление диода, когда он находится в открытом состоянии. Напряжение не должно падать больше 0,5—0,6 В, иначе нарушится процесс зарядки аккумулятора.

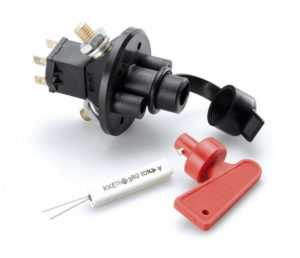

Новый заводской ВМА

Советы и предупреждения

При установке выключателя массы аккумуляторной батареи следует учесть следующие моменты:

  • если на автомобиле установлены какие-либо приборы или устройства, которые требуют настройки, например, бортовой компьютер или электронный тахометр с часами, настройки следует восстановить, а время на часах выставить заново;
  • если охранная система оснащена автономной сиреной, то она начнет сигналить при отключении массы;
  • если в сигнализации не предусмотрено автономное питание, при отключении массы она становится неработоспособной;
  • на автомобилях с инжектором необходимо помнить о том, что выключенный ВМА влечет за собой отключение питания контроллера. При этом стирается вся информация, которая на нем накопилась.

По вышеописанным причинам использовать размыкатель массы следует только в аварийных ситуациях.

Со временем на контактах из-за коррозии переходное сопротивление существенно возрастает. Для стартерного тока это имеет большое значение. Поэтому рекомендуется контакты проводов смазать литолом или специальным вазелином. В профилактических целях контакты следует периодически проверять и наносить новую смазку. Электронный выключатель массы может стать хорошим противоугонным средством для машины, так как отключатель можно поместить в скрытном месте и угонщикам сложно его будет обнаружить.

 Загрузка …

Видео «Установка выключателя массы на автомобиль своими руками»

В этом видео демонстрируется, как самостоятельно установить ВМА на ВАЗ (автор ролика — Дедовский Метод).

avtozam.com

Механический отключатель массы: ammo1 — LiveJournal

Когда автомобиль долгое время стоит без использования, его аккумулятор разряжается. Это происходит из-за того, что в машине есть много электроники, которая работает всегда. Например, у меня это сигнализация, GPS-трекер, магнитола в дежурном режиме, сабвуфер в дежурном режиме, штатная электроника машины. Кроме того, автомобили иногда самовозгораются и причиной этого почти всегда являются автомобильные электроприборы.

В самых современных автомобилях есть схемы, отключающие от аккумулятора почти всю нагрузку через некоторое время (режим сна), но в более старых и простых машинах аккумулятор может садится за две недели простоя. Чтобы уберечь в таком автомобиле аккумулятор от разряда, а сам автомобиль от самовозгорания, желательно отключать аккумулятор, когда машина стоит в гараже и не используется. Это можно делать, просто отвинчивая болт ключом и “скидывая клемму”, а можно установить между клеммой и аккумулятором простое устройство, размыкающее цепь.

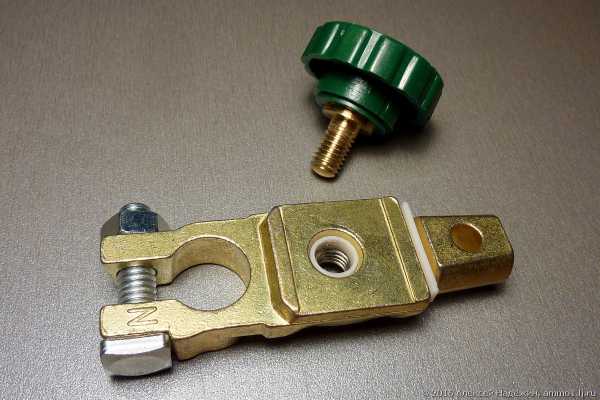

Устройство состоит из двух изолированных пластиковой вставкой контактных частей и болта, который их соединяет. Через него и течёт ток.

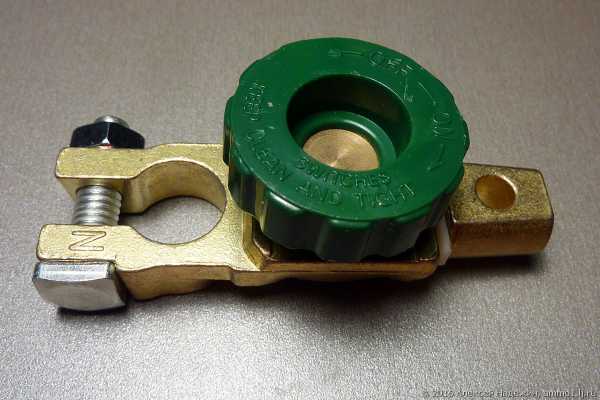

Чтобы соединить клемму с аккумулятором нужно завинтить болт, чтобы разъединить – вывинтить его на несколько оборотов.

Если болт полностью вывинтить, две контактные части не разваливаются, так как они завальцованы.

Диаметр болта 7.5 мм (резьба М8).

Самое слабое место – контакт кольца на болте с поверхностью клеммы. Диаметр кольца – 13.8 мм, внутренний диаметр отверстия на клемме – 11 мм. Площадь соприкосновения получается 54.5 мм². Конечно, это гораздо меньшее сечение, чем у клеммы аккумулятора, тем не менее через такой проводник беспрепятственно может идти ток до 500 ампер, а в пике и гораздо больше.

Диаметр отверстия для надевания на клемму аккумулятора – 16 мм, диаметр клеммы – 16-17.5 мм.
Вес всего соединителя – 120 гр.

Конечно, пользоваться таким разъединителем не так удобно, как выключателем массы в салоне, но гораздо удобней, чем каждый раз отвинчивать и завинчивать ключом болт на клемме. Плюс этого разъединителя в том, что он очень быстро ставится и недорого стоит.

Покупал я его за $3.38 тут.

p.s. Кстати, объясните мне, почему в автомобиле всегда отключают “массу” (то есть минус аккумулятора, соединённый с корпусом машины), а не плюс?

© 2016, Алексей Надёжин


Основная тема моего блога – техника в жизни человека. Я пишу обзоры, делюсь опытом, рассказываю о всяких интересных штуках. А ещё я делаю репортажи из интересных мест и рассказываю об интересных событиях.
Добавьте меня в друзья здесь. Запомните короткие адреса моего блога: Блог1.рф и Blog1rf.ru.

Второй мой проект – lamptest.ru. Я тестирую светодиодные лампы и помогаю разобраться, какие из них хорошие, а какие не очень.

ammo1.livejournal.com

Как отключить массу 🚩 как самому сделать тумблер отключения массы в автомобиле схема 🚩 Ремонт и сервис

Вам понадобится

  • Выключатель массы, провода, тумблер, гаечные ключи.

Инструкция

Самый простой способ – снятие провода с минусовой клеммы аккумулятора. Возьмите гаечный ключ, соответствующий гайке на клемме, ослабьте гайку и, сняв провод, закрепите его в какой-нибудь нише, исключив нечаянное соприкосновение с минусовой клеммой аккумулятора.

Удобнее поставить отключатель массы. В продаже имеются различные модификации на любой вкус. Включите его в цепь минусового провода между аккумулятором и корпусом автомобиля, обеспечив хороший контакт. Отключая массу, нажимаете на одну кнопку, перед запуском двигателя жмите на другую, замыкая цепь.

Чтобы, отключая и включая массу, не выходить из машины и не открывать капот, заведите провода с минусовой клеммы в салон. Расположите тумблер в удобном для вас месте. Такой выключатель может быть известен только вам и выполнять одновременно роль «секретки» – противоугонного средства. Не зная местоположение тумблера, посторонний человек не сможет запустить двигатель.

Современные автомобили, начиненные, как говорится, «мозгами», не безразличны к отключению питания электрической бортовой сети. Многие автолюбители вообще считают отключение массы на таких авто совершенно излишним. Их система защиты не даст возникнуть короткому замыканию, от которого до сих пор случаются возгорания на старых отечественных машинах. Лидером подобных возгораний выступает «Жигули» («копейка»).

Однако, если вы оставляете машину надолго, то и на «иномарке» нелишним будет отключить массу. Чтобы не обесточивать всю электронику и сигнализацию с сиреной, включите параллельно отключателю массы предохранитель на 3-5 А. Тока, проходящего через этот предохранитель, будет достаточно для работы электроники и сигнализации. А в случае серьезного замыкания, предохранитель просто перегорит.

Обратите внимание

Отключение массы не только гарантирует от возможного короткого замыкания, но и сохраняет заряд АКБ от непредвиденных утечек.

www.kakprosto.ru

Как отключить массу |

С целью предотвращения возможного короткого замыкания в электрических цепях транспортного средства, особенно во время длительного простоя, желательно произвести отсоединение источника питания или АКБ. Это можно сделать, отключив минусовой провод – массу.

Для отключения массы вам потребуется выключатель массы, тумблер, провода, а также гаечные ключи.

Самым простым способом является снятие минусового провода на АКБ. Для этого надо воспользоваться гаечным ключом, который соответствует гайке клеммы, которую надо ослабить, затем снять провод, закрепив его в любой нише, для исключения случайного соприкосновения с минусовым проводом батареи.

Наиболее удобен способ, заключающийся в установке отключателя массы. Вы можете выбрать любую модификацию на свой вкус. Его необходимо подключить к минусовому проводу между корпусом машины и АКБ, и обеспечить качественный контакт. Для отключения массы, следует нажать одну кнопку, чтобы запустить двигатель надо нажать другую, для замыкания цепи.

Для отключения и включения массы, не следует покидать автомобиль и открывать капот, для этого надо завести провода минусовой клеммы прямо в салон. Тумблер можно разместить в наиболее удобном месте. О местоположении этого выключателя может быть известно лишь вам и им может одновременно выполнятся роль «секретки» или противоугонного устройства. Без знания места, где располагается тумблер, постороннему человеку будет трудно осуществить запуск двигателя.

Современные машины, с электронными «мозгами», безразлично относятся к отключению питания электропитания. Большинство автолюбителей вообще полагает, что отключение массы на этих машинах излишне. Их защитная система предотвратит возникновение короткого замыкания, которое до сих пор является причиной возгорания старых отечественных моделей. Лидер среди таких возгораний это «Жигули».

Хотя, если вы надолго оставляете автомобиль, то на «иномарке» также будет нелишне, произвести отключение массы. Чтобы не производить обесточивание всей электроники и сигнализации с сиреной, произведите включение параллельно отключателю массы предохранителя (3-5 А). Величины тока, который будет проходить по этому предохранителю, будет вполне достаточно, чтобы работала электроника и сигнализация. А если произойдет серьезное замыкание, произойдет перегорание предохранителя.

Вы должны знать, что благодаря отключению массы не только можно гарантировать защиту от короткого замыкания, но также сохранить заряд батареи от любых непредвиденных утечек.
Автосотка

avtosotka.ru

Выключатель массы

Выключатель массы
 Выключатель массы
 Авторы Retrain, SHVV, george, ~Delfin~

Используемые материалы:

1. выключатель массы Sparco;
2. провода сечением 35 мм2 (около 2 м);
3. обжимные разъемы под провода;
4. уплотнительная резинка с “зубильного” зеркала;
5. пистолет с термоклеем;
6. свинцовая обжимная клемма аккумулятора.

Демонтировал стандартную проводку массы. В районе посадочного места аккумулятора высверлил дыру – она попала точно в бардачок:

В качестве уплотнительной резинки использовал резинку от зубильного зеркала. Предварительно обработал края дырки антикором, пропустил через нее провода прямой и обратный и тщательно залил дыру термоклеем. Наличие проводов в бардачке на объеме не сказалось, весьма аккуратно уместились внутри без всяких стяжек и креплений.

Выключатель массы врезал на пластиковую панель в районе пепельницы, дабы выключатель был доступен как водителю, так и штурману, мало ли что:

Стандартный провод массы имеет сечение (на взгляд) 16 мм2. БОльшая (около 2 м) длина проводов скомпенсирована бОльшим же сечением.

Свинцовые клеммы были куплены на рынке по цене 30 р. пара. Отверстие как раз подошло, чтобы зажать в нем конец провода 35 мм2 (зажимался провод просто в тисках).

Retrain, 21.09.03.

Напоминания от Ведущего FAQ.

Если в машине есть какой-либо прибор типа бортового компьютера или электронного тахометра с часами – установки в них придется восстанавливать, а время ставить заново.

Если противоугонная система имеет автономную сирену – она при выключении массы начнет орать.

Инжекторным нивоводам нужно помнить, что отключая массу, вы отключаете и питание контроллера. При этом вся накопленная в нем информация – сотрется.

Поэтому выключатель массы следует использовать только в аварийных случаях.

Не помню, как у свинцовых клемм, но у латунных силовые провода пропаяны. У обжатого контакта со временем из-за коррозии переходное сопротивление может значительно возрасти. Для стартерного тока оно может оказаться весьма существенным. Поэтому рекомендую хорошо смазать все опрессованные заделки проводов хотя бы литолом и периодически проверять и возобновлять смазку.

ALER.

* * *

Установка автоматического включателя массы
(Только тем, кто любит комфорт)

Схема подключенияУпрощенная схема подключения
1. Клеммы АКБ.
2. Нагрузка неотключаемая.
3. Включатель массы.
4. Блок предохранителей в моторном отсеке.
5. Геркон в салоне.
6. Блок предохранителей в салоне (штатный).
7. Дополнительное реле.
Показанное зеленым цветом при варианте с герконом исключить.
1. Клеммы АКБ.
2. Предохранитель до 10 А.
3. Включатель массы.
4. кнопка в салоне.
5. Блок предохранителей в салоне.
Данная схема для людей пунктуальных, т. к. при попытке включить зажигание при отключенной массе сразу произойдет выгорание предохранителя. Предохранитель рассчитывается исходя из полной нагрузки приемника, сигнализации и т. п. +2А.

Материалы необходимые для работы.

1. Газелевский включатель массы, провод подключения аккумулятора с клеммой:

2. Всякая мелочевка (кнопка, клеммы, тонкие провода, блок предохранителей, гаечки, болтики):

Порядок работы: все делается в расчете на возможность быстрого демонтажа системы.

1. Соединяем включатель массы и провод с клеммой в такой последовательности. Раскручиваем гайки крепления проводов вынимаем все шайбы и гравера, вставляем провод подключения аккумуляторной батареи (внимание на данном включателе есть обозначения минуса батарей и корпуса машины, не перепутайте), одеваем гравер и затягиваем гайкой. На другую клемму просто наворачиваем гайку и слегка затягиваем до совмещения граней. Получается хорошая клемма из гаек на которую идеально садится стандартная клемма вашей машины.

2. Далее ищем место для установки данной конструкции. Так как у меня уже комар носа не просунет возле аккумуляторного отсека, мне пришлось перенести и закрепить конструкцию на кронштейн бачка омывателя. Тоже идеально садится. После закрепления включателя одеваем аккумуляторную клемму на приготовленное место, берем оставшиеся шайбы, надеваем сверху клеммы, все это затягиваем подходящей гайкой, можно через гровер. Можно сверху одеть резиновые колпачки. Далее непосредственно на аккумуляторную клемму надеваем провод диаметром 1.5-2 мм. Ищем место для закрепления блока предохранителей и подводим туда провод от клеммы. Через блок предохранителей выводим образовавшийся минус в салон, где к нему подключаем все приборы и оборудование, которое должно иметь питание при отключении включателя массы. Единственное с чем сейчас столкнулся это приемник, у него минус это весь корпус.

3. Подключаем провода к тонким клеммам включателя массы. Минус через блок предохранителей выводим в салон, а плюс берем с любого плюса после предохранителя. Монтируем кнопку.

Вся конструкция имеет возможность быстрого демонтажа, а в случае для эстетов даже не остается следа в салоне в виде кнопки.

Теперь доделка для эстетов. Вместо кнопки монтируется реле в подкапотном пространстве после блока предохранителей. Только теперь на блок предохранителей нужно подать еще и провод с плюсового контакта. Катушку реле запитываем через геркон, который скрытно размещаем внутри салона под обшивкой. Далее понятно на любое место вешаем магнит, благо он для пионеров не представляет интереса, или носим магнит от СКС (домашняя сигнализация, кстати, геркон можно взять и оттуда). При необходимости включить массу, прикасаемся магнитом через обшивку к геркону, масса включена. «Противоугонка однако», правда действует только при наличии хорошо запираемого моторного отсека.

SHVV, 05.09.05.

От Ведущего FAQ.

1. Считаю нужным отметить, что любое лишнее сопротивление в цепи общего провода весьма нежелательно. В том числе – переходные сопротивления контактов, а здесь их несколько (в самом включателе массы, в креплениях подходящих проводов). Утверждаю это как радиоинженер с тридцатилетним стажем.

2. Не понял, почему автор использовал блоки предохранителей устаревшего образца. Намного надежнее ножевые предохранители, в качестве розетки под которые можно использовать колодку-“маму” от обычного автомобильного разъема.

ALER.

Дополнение от 26.09.05, автор SHVV.

История возникновения: пару-тройку раз сжег предохранитель “не для забывчивых”. Стал думать, как дальше жить, как сие еще больше усовершенствовать. И вот:

Имея сигнализацию вы легко согласно схеме подключаетесь к управляющим на соленоидах в замках дверей. Необходимо два реле, два контактных штекера на реле и тестер (у знакомого, совместное внедрение рацух) вместо плюса управлялось минусом. Стоит другая сигналка. И еще, выбрав этот способ, необходимо отключить функцию автоматического запирания дверей при заведенном двигателе.

Принцип работы. Выводим систему в исходное состояние. Для этого снимаем машину с сигнализации, т. е. отпираем двери. Открываем капот и устанавливаем нажатием на механическую кнопку ВКЛЮЧАТЕЛЯ МАССЫ режим включение, все. Теперь вы, выйдя куда-нибудь из машины, с помощью брелка закроете двери и автоматически отключите массу. Подойдя же к машине, вы неминуемо откроете дверь и – о чудо – масса ВКЛЮЧИЛАСЬ.

* * *

Дошли руки поставить выключатель массы. Пришлось немного подумать, как и куда ставить. Решил под капот, прямо на аккумулятор. Аккумуляторная клемма отрезается от проводов и прикручивается к выключателю массы. Для надежности контакт был пропаян:

Для качественной пайки контакты нужно предварительно залудить.

Параллельно контактам выключателя массы припаивается искрогасящий конденсатор 0,1–1мкФ. Так выключатель дольше поработает:

Отрезанные от аккумуляторной клеммы провода заделываются в новую клемму следующим образом.

Сначала клемма обжимается на провода, можно использовать небольшие тиски:

Перед заправкой двух проводов в клемму их надо связать изолентой. Затем провода загибаются:

Пропитываем жидким флюсом и берем припой в виде проволоки на 3 мм, паяльник 65 Вт (можно и более мощный). Паяльник с припоем подносится к клемме, результат на фото:

Затем место пайки обматывается изолентой.

Полностью собранная конструкция:

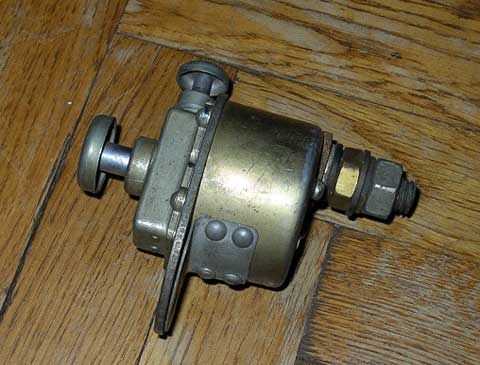

Выключатель массы можно прикупить в магазинах автозапчастей на ГАЗ.

george, 25.04.07.

Хочу предложить ещё один метод установки выключателя массы.

Долго хотел поставить, но как-то не находил времени, когда однажды не замкнул, да так, что пришлось оборвать провод массы руками!!!

У меня валялся выключатель массы от ГАЗона, модели к сожалению не знаю. Место установки планировал сделать как можно удобнее:

Провод был взят от сварочного аппарата, сечение не мерил, но на глаз толще штатного, длинна 30 см. Провод на соединении с выключателем сделал кольцом и тщательно пропаял! В результате проведенной роботы получилось вот что:

По моему мнению, довольно удобно, а главное практично!

В дальнейшем хочу подключить сигналку и питание памяти магнитолы, а то настраивать радиостанции каждый раз не охота.

~Delfin~ 03.09.08

www.niva-faq.msk.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
