Выход аух в автомагнитоле для чего он. Как подключить к магнитоле AUX-выход. Необходимые материалы и инструменты

AUX или линейный вход — это разъем, через который к автомобилю можно подключить внешний источник звука. Такую аббревиатуру можно обнаружить на автомагнитоле или непосредственно на приборной панели транспортного средства. Данное приспособление позволяет быстро подсоединить к акустической системе автомобиля МР-3 плеер, телефон, ноутбук или любое другое портативное устройство. При подключении аудио файлы с них будут напрямую транслироваться на встроенные динамики автомобиля.

Разъем AUX представляет собой небольшое круглое отверстие диаметром в 3,5 миллиметров. В него свободно входит штекер с конфигурацией фигурного металлического стержня, как для обычных наушников.

В дорогих машинах разъём AUX монтируется рядом с прикуривателем или магнитолой, и закрывается наружной крышкой, исключающей попадание во внутрь углубления влаги и пыли. Наличие входа избавляет владельца автомобиля от необходимости доукомплектовать салон многофункциональной магнитолой, и даёт возможность пользоваться не только ресурсами подключенного электронного носителя, но и воспроизводить музыку из интернета.

Почему это удобно?

  • Существенно расширяются технические функции обычных магнитол.
  • Можно слушать не только избранную музыку, но и трансляции с виртуальных радиостанций.
  • Возможно дополнительное подключение абсолютно любых внешних устройств.
  • Не требуются финансовые вложения для обновления встроенных автомобильных аудио систем.
  • Трансляция звука через подключенный к AUX входу телефон будет ничуть не хуже чем качество воспроизведённой музыки с флеш носителя или диска.

Как воспользоваться входом AUX?

Для подключение к этому виду линейного входа необходимо иметь специальный переходник. Один из его концов должен заканчиваться удлинённым штекером.

Вторая сторона переходника должна соответствовать разъёму телефона, смартфона, планшета или ноутбука. Этот небольшой провод позволит подключить портативное устройство к автомобилю для беспрепятственной передачи любых аудиофайлов файлов.

Приобрести переходник можно как дополнительный аксессуар в магазине с автомобильной техникой или электронникой.

Также он часто идёт в заводской комплектации некоторых устройств.

AUX вход своими руками

Если ваша машина и встроенная в ней магнитола не имеют AUX разъёма, то при желании его можно установить самостоятельно. При отсутствии технических навыков следует заказать услугу у специалиста на СТО.

Для монтажа гнезда AUX потребуются три небольших провода длинной сорок, пятьдесят сантиметров с малым сечением. Их нужно будет припаять к каналам стерео-выхода из проигрывателя на основное устройство. После этого провода выводятся наружу и на них крепится гнездо для аудио разъёма с тремя контактами. Сам AUX разъем фиксируется в удобном для использования месте на приборной панели или непосредственно на магнитоле.

Многие звуковоспроизводящие устройства (например, магнитолы, музыкальные центры, CD/MP3-проигрыватели, телевизоры) имеют разъем, предназначенный для подачи внешних сигналов - вход AUX. В этой статье мы рассмотрим практическое использование данного гнезда.

Линейный вход AUX

Амплитуда сигнала, подаваемого на линейный вход, изменяется в диапазоне от 0,5 до 1 В. Такой уровень сигнала выдают любые музыкальные воспроизводящие устройства, которые имеют разъем Его обычно помечают как AUX OUT. Такой же уровень сигнала подается и на наушники. Поэтому выход головных телефонов можно подключать на вход AUX.

Подключение линейного входа

Область применения упомянутого разъема довольно широка. Так, например, если вы хотите прослушать музыку с MP3-плеера или смартфона (планшета) через мощные колонки, а не через наушники, то можно подключить ваше устройство на вход AUXмузыкального центра или другого подобного аппарата. Для подключения понадобится шнур-переходник. С одной стороны кабеля должен быть разъем типа «джейк» 3,5мм (штекер для наушников), а с другой стороны - пара разъемов типа «тюльпан». Сам шнур должен быть четырехжильным акустическим с внешней медной оплеткой. Такой кабель можно купить в магазине или сделать своим руками. Разъем «джейк» можно срезать от нерабочих наушников или купить в радиомагазине. Приобретая разъемы, вы можете выбрать их форму и исполнение - от самого дешевого (пластмассового) до самого дорогого (металлического позолоченного). Когда вы нашли все штекеры и провод, можно приступать к сборке. Зачищаем изоляцию на концах провода и припаиваем к ним разъемы. У «джейка» центральные контакты - сигнальные, а внешний - общий провод. У «тюльпана» все обстоит точно так же. Некоторые устройства имеют выход на наушники под стандарт «миниджейк», в таком случае необходимо припаять соответствующий разъем. Распайка при этом остается прежней. После этого обязательно проверьте кабель мультиметром в режиме «прозвонки», чтобы исключить неправильное соединение.

Установка AUX-входа

Итак шнур готов, можно подключать наш плеер к музыкальному центру. Подсоединяем кабель на AUX и включаем на воспроизводимом аппарате режим AUX IN. У цифровых приборов это делается через меню, а у аналоговых - с помощью переключателя. Следует помнить, что перед тем как включить воспроизведение на плеере, необходимо уменьшить уровень громкости на музыкальном центре либо другом воспроизводимом устройстве. Это делается для того чтобы прибор не «орал» на полную катушку, если на выходном канале подан мощный сигнал.

Заключение

По такому принципу можно подключать различные устройства (ноутбуки, нетбуки, iPod, планшеты и прочее) к приборам, которые содержат частоты - музыкальные центры, телевизоры, домашние кинотеатры, кассетные магнитолы и т. д. Хорошая связка получается при соединении CD/MP3-проигрывателей и кассетных магнитол. Последние в эпоху цифровой музыки используются крайне редко, хотя и имеют порой гораздо лучшие характеристики. Так что подобная связка дает новую жизнь аналоговой технике.

На чтение 9 мин. Просмотров 10k.

Зная, что такое AUX в автомагнитоле, водители смогут расширить функциональные возможности системы. Обозначение располагается на проигрывателе или на приборной панели. Аббревиатура AUX — это такое обозначение разъема в магнитоле, что позволяет подключить другие источники звука.

Для чего нужен этот выход

Линейный выход Аукс в магнитоле необходим для подключения к проигрывателю смартфона, планшета или mp3 плеера. При этом звук будет передаваться через автомобильные динамики.

В некоторых автомобилях их объединили, и автовладелец может подключить телефон, отвечая на звонок. Для этого можно подключить микрофон в магнитолу через AUX. Поэтому на панели сверху разъема Аукс написано «AUX IN».

В работающем состоянии на выход подается сигнал с амплитудой в диапазоне 0,5-1 В.

Также действует усилитель, передающий звук на динамики.

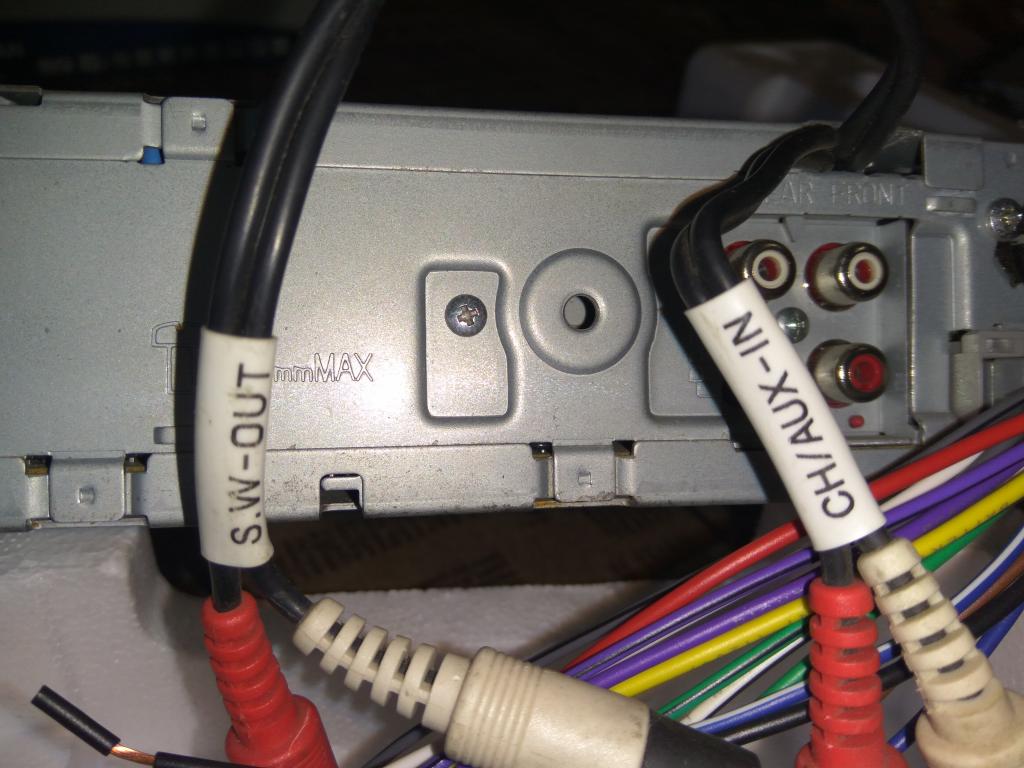

Некоторые водители не знают, что означает вход в магнитоле с надписью AUX. В этом случае можно перепутать 2 одинаковых разъема. Ниже от выхода с приставкой «IN», есть штекер с надписью «OUT».

AUX OUT — разъем, предназначенный для выхода звука. Поэтому в него вставляют провод для вывода музыки. Для этого подойдут динамики. Незнающие автомобилисты сталкиваются с проблемами вывода звука в магнитоле и не догадываются, что такое Аукс. Поэтому при возникновении проблем с громкостью или неработающим проигрывателем меняют его, однако дело может заключаться в неправильности подключения устройства.

Как пользоваться

При обнаружении разъема Аукс на автомагнитоле водитель пытается определить, что это такое, как пользоваться этой функцией. Систему можно найти во многих устройствах, воспроизводящих звук. Однако на старых проигрывателях для кассет или в старых версиях CD магнитол линейного выхода нет. Но это не означает, что автолюбитель не сможет подсоединить плеер или смартфон, чтобы воспроизвести на динамиках свою музыку.


Чтобы начать прослушивание музыки в машине, потребуется определить, как через Аукс подключается воспроизводящее устройство, и начать слушать музыку с других источников. Если в магнитоле есть AUX-штекер, то для начала использования необходим провод, где размер jack должен быть 3,5 мм. С другой стороны переходника находятся несколько разъемов для подключения внешнего устройства. Если не найден соответствующий выход на проигрывателе, то владелец автомобиля способен сам сделать его. После подключения воспроизводящего девайса можно слушать музыку.

Как включить AUX

Если AUX в автомагнитолу был встроен изначально, то в системе потребуется его разблокировать. Чтобы включить на магнитоле Аукс как устройство, подающее сигнал на динамики, необходимо перевести проигрыватель в режим ожидания. Для этого следует нажать на кнопку SRC, затем — войти в меню при помощи MENU. Удерживать кнопку потребуется до тех пор, пока не произойдет активация системы. В меню следует прокрутить правой ручкой управления, чтобы переключить Аукс. На дисплее автомагнитолы может отображаться AUX ON/OFF, что означает, включен или выключен вход.

Автолюбителям хорошо известно, что штатные магнитолы, даже в таких серийных автомобилях как Форд Фокус 2 и Шевроле Лачетти, всегда отличались скудным функционалом. С использованием в современном мире всевозможных смартфонов, планшетов, мп3 плееров мы привыкли слушать музыку в любом месте где бы мы не находились. Но как быть в ситуации, когда хочется послушать музыку в машине, а подключить гаджет через aux на CD магнитоле нет возможности. Точнее его просто нет заводской версии. И как быть в данной ситуации? Существует ли инструкция как сделать aux на любой магнитоле? Будем разбираться.

Что представляют собой aux входы и выходы

В России и некоторых странах СНГ их называют линейные выходы. Они представляют собой небольшого размера разъёмы, на которые можно подать напряжение от 0.4 — 1.9 вольт. В западных странах такой разъём имеет маркировку aux out или cd out.

Если на вашем устройстве имеются такие разъёмы как aux вход или aux выход, то в большинстве случаях такой проигрыватель снабжён усилителем аудио сигнала и способен работать с другими внешними устройствами. Подключив через такой разъём смартфон или мп3 плеер можно будет прослушивать аудио файлы через динамики автомобиля.

Но самое печальное то, что не на всех магнитолах старого образца такие выходы имеются. И при желании послушать любимую музыку со своего носителя владельцу придётся покупать магнитолу с установленным aux входом или же сделать aux на штатной магнитоле заплатив в первом и втором варианте немалые деньги.

После некоторых размышлений не редко появляется мысль, может существует вероятность сделать такой разъём самостоятельно. Рассмотрим варианты.

Устанавливаем aux вход на магнитоле CD

На самом деле большинство магнитол снабжено aux разъёмами, но на лицевую панель производитель по каким-то причинам выводить их не посчитал необходимым для решения задачи по выводу aux выхода на магнитоле CD автолюбителю понадобится некоторый ряд расходных материалов и инструменты:

  • средняя крестовая отвёртка;
  • изолирующая лента;
  • специальные ключи, что бы достать магнитолу;
  • USB кабель от компьютерного контроллера;
  • перемычка от компьютерного жёсткого диска;
  • небольшой кусок кабеля со штекером 3.5 мм.

Ножом аккуратно снимаем декоративную пластину, поддев её за край. С помощью отвёртки выкручиваем два самореза которые крепят решётку и поднимаем её вверх. С помощью специальных ключей извлекаем магнитолу.


Вытащив магнитолу, мы видим на задней планке корпуса белый прямоугольный разъём. К нему необходимо подключить USB штекер с кабелем и перемычку. Кабель компьютерного контроллера состоит из трёх жил левый канал, правый канал и экран. К двужильному кабелю со штекером 3.5 подсоединяем провода левого и правого каналов и хорошо изолируем с помощью изолирующего материала. Устанавливаем автомагнитолу на место. Кабель со штекером выводим в салон автомобиля.

Как сделать aux на штатной магнитоле

К сожалению, не на всех магнитолах, установленных штатно имеются внешние aux разъёмы. Так что с большей долей вероятности магнитолу придётся разбирать, что бы добраться до главной платы проигрывателя. Для этого нам будут нужны следующие материалы и инструменты:

  • изолированные провода сечением 0.5 см и длиной 40 — 50 см;
  • штекер 3.5 мм;
  • термоусадочные трубки;
  • паяльник;
  • средняя крестовая отвёртка;

Ножом аккуратно снимаем декоративную пластину над магнитолой, поддев её за край. Так же с помощью ножа поддеваем и далее снимаем руками декоративную панель возле рычага передач. Откручиваем крепёжные саморезы крепления магнитолы. Снимаем магнитолу и отключаем все провода на задней стенке корпуса. Снимаем крышку проигрывателя выкрутив удерживающие её болты и извлекаем его из корпуса.


Получив доступ к плате внимательно осмотрите её. Необходимо найти три точки с маркировкой LCH, RCH (левый и правый каналы) и GND («земля»). К найденным трём точкам с помощью паяльника крепим три провода и убираем их в термоусадочный канал. Собираем проигрыватель в обратной последовательности, а сделанный нами кабель выводим в удобное для вас место в салоне автомобиля. На конец кабеля припаиваем штекер 3.5 мм.

Делаем aux на кассетный проигрыватель

Многие скажут, что таких автомагнитол в природе не осталось. Но это не правда. Конечно, такие раритеты не сравнимы с качеством проигрывателей таких брендов как Bose, тем не менее ещё остались ценители таких устаревших устройств. И поверьте, им так же хочется слушать любимые мелодии со своего смартфона или мп3 плеера через старенький кассетный проигрыватель в своём автомобиле. А для счастья им нужно:

  • провода, экранированные 40 см, сечением 0.5 см;
  • термоусадочные трубки;
  • штекер 3.5 мм;
  • средняя крестовая отвёртка.

Вытаскиваем магнитолу из ниши открутив болты крепления. Выкручиваем болты, удерживающие крышку устройства. Сняв крышку магнитолы, мы получим доступ к лентопротяжному механизму который крепится с помощью металлических защёлок. Отогнув защёлки извлекаем механизм получив тем самым доступ к регулятору громкости.


Извлекаем его и припаиваем к нему три провода общий, для левого стерео канала и для правого стерео канала. Убираем провода в термоусадочный канал и собираем автомагнитолу. Установив проигрыватель на своё место выводим провод в салон или в бардачок и присоединяем к нему с помощью пайки штекер 3.5 мм.

Как мы видим установить aux выход можно на любой магнитоле. Многое конечно зависит от производителя изделия и конечно же от конструктивных составляющих. В современных моделях таких фирм как Bose нет необходимости задумываться о том, как подключить через aux любое мобильное устройство. Но к сожалению, на рынке радиоэлектроники ещё очень много устройств требующих серьёзных доработок.

2012-05-31 в 22:34

Как то в гараже нашел такой магнитофон XING BAO TD-3001 (B), и подумал почему бы его каким нибудь другим образом использовать по назначению. Тем более хотелось на даче и музыки послушать пока ведется строительство. Но смущало одно - отсутствие линейного входа. В предыдущих статьях описывалось как сделать такой апгрейд, но каждый случай требует своего подхода.
Перейдем к делу. Первым что я сделал так это естественно его разобрал, и изучил механику касcетоприемника (ведь кассеты нам не нужны а радио ещё пригодится). После разглядывания понял, чтобы включилась система кассетоприемника требуется замкнуть два провода, я их сразу же и спаял. Это дает понять мозгам магнитофона что типа работает кассета.
Вот так я это осуществил, красный и желтый провод спаял, а белый болтается, пришлось временно его от антенны оторвать.

Следующим шагом стала распайка провод от кассетной головки, на неё подал сигнал и как обычно расстроился, потому что звук был совсем уж не такой как хотелось.
Поискав по плате какие-нибудь микросхемы, нашел одну очень интересную с названием BA3308. На сколько я понял, её задача усилить сигнал от головки и подать на усилитель TEA2025b а также служит для переключения режимов радио\кассета. Найдя даташит на микросхему BA3308 понял что нужно подавать сигнал на 3 и 7 контакт. Припаяв временно для эксперимента провода понял что я оказался прав, и вышло это так:

В плане использовать магнитофон с mp3 плеером Transcend T.sonic 520 так как он без надобности лежал.

В этом магнитофоне имеются вход для микрофона и выход на наушники. Так как караоке мы не увлекаемся и для сохранения внешнего вида я решил использовать в качестве разъема линейного входа, разъем для микрофона. Вышло это так:


После окончательного теста на работоспособность все собрал и закрутил все болтики. Никто и не догадается что этот магнитофон не простой.
Для читателей этой статьи я записал ролик который показывает как все работает и что все функции как смена режима кассета\радио, регулировка громкости сохранились.


Не пропустите обновления! Подписывайтесь на нашу группу

Как сделать Line-in (линейный вход) к автомагнитоле своими руками? Распайка AUX. Схемы автомагнитол.

По сути есть три простых метода сделать разъем Line-in к вашей автомагнитоле.

1. Если ваша автомагнитола штатная, вполне возможно что она имеет встроенный вход AUX.
Что бы подключить AUX (Line-in) - внешний источник звука, вам необходимо будет найти распайку разъема подключения штатной автомагнитолы.
На примере штатной магнитолы Mitsubishi colt, можно найти три контакта на разъеме подключения автомагнитолы, которые отвечают за входящий сигнал к правому и левому каналу.

Штатная автомагнитола Mitsubishi colt передняя панель

Три контакта (снизу, слева) для подключения внешнего источника звука AUX в разъеме штатной магнитолы


Все что вам нужно выкрутить автомагнитолу и соответственно припаять к этим контактам провода.
Для того что бы убедится что это именно те провода которые нужны - вы можете включить автомагнитолу и по отдельности коснуться каждого из них пальцем руки. Сделав магнитолу погромче вы услышите характерное гудение в динамиках правого или левого канала (в зависимости от того провода какого канала вы будете касаться). Не бойтесь что вас ударит током. Вся схема питается низковольтным напряжением в 12 Вольт - которое не может пробить сопротивление вашей кожи. Но так же помните что вы все делаете на свой страх и риск, и фоновы сигнал от ваших пальцев может вывести из строя усилитель.

В последствии вы можете припаять к проводам либо разъемы типа тюльпан, что бы подключать разные устройства с помощью переходников. Либо вы можете напрямую припаять разъем от наушников, который можно будет подключать к любым портативным устройствам.

2. Вы можете открыть автомагнитолу и попробовать найти на ее схеме пометки отвечающие за распайку входа Line-in.


Контакты Line-in (линейного входа) на плате автомагнитолы


Часто они так и помечаются:
Line GND - общий минус линейного входа,
Line-L или L-in -  вход левого канала линейного входа (положительный контакт)
Line-R или R-in -  вход правого канала линейного входа

Проверить правильно ли вы определили контакты, можно все так с помощью касания к ним пальцем. Вы должны все так же услышать шум в правых или левых данамиках магнитолы.
Часто эти контакты присутствуют на  печатных платах и к ним попросту не припаян разъем типа тюльпан, потому что именно наличие этого разъема является опцией при выборе покупателем разных моделей одной и той же автомагнитолы.
Именно к этим контактам можно припаять провода и соответственно сделать разъемы для линейного входа.

3. Можно найти входы звукового сигнала непосредственно у микросхемы усилителя внутри автомагнитолы.

Для начала давайте разберемся в сути процесса. Сигнал от вашего сд-диска или радио модуля (назовем их источники) в вашей магнитоле, поступает к усилителю и внешним выходам. Все вышеперечисленное, это отдельные модули (устройства) внутри магнитолы.

Все эти устройства часто соединены в единое целое и припаяны на общую печатную плату, однако суть процессов происходящих между ними не меняется.

Бывает и так что усилитель выносится на отдельную плату (отдельным модулем)  и в нему подключаются все источники звука а так же питание. Отдельный блок усилителя обычно залог хорошего качества, так как на него не влияет развязка питания общей схемы, а так же лишние помехи от других устройств.

Понять как выглядит усилитель очень просто. Обычно он прикручен к радиатору (большой металюге ) на задней плоскости магнитолы, часто с ребрами для большей теплоотдачи. Иногда микросхему усилителя ставят и на боковую панель магнитолы.
Главное помните что микросхема усилителя обычно одни из самых больших и нуждается в серъезной теплоотдаче, то есть должна быть прикручена к  большому радиатору. Радиатор в свою очередь должен торчать наружу что бы отдавать тепло.


Микросхема усилителя звука внутри автомагнитолы


Если вы нашли микросхему своего усилителя внутри магнитолы, вам нужно прочитать ее модель и просто найти техническую информацию (даташит) по ней в интернете.

Если же вы не можете прочитать ее модель (не можете определить что это за микросхема), вы можете найти документацию, а конкретнее схемы для вашей автомагнитолы, где вы четко сможете определить где и какая микросхема расположена.

Давайте рассмотрим конкретный пример поиска микросхемы усилителя на примере автомагнитолы   Alpine CDE-9841

Обычно на схеме усилитель помечается как - AMP, POWER AMP (в нашем редком случае POWER IC). Часто на схемах вы можете найти эту микросхему по общим признакам. Зачастую у таких микросхем четыре выхода на динамики и четыре входа для звукового сигнала. (естественно если автомагнитола четырехканальная и если все четыре канала заключены в одной микросхеме, иногда бывает каждая пара каналов разбита на отдельную микросхему).
Если на схеме совсем ничего не понятно, можно попробовать пойти от обратного, найти выходы на динамики, и от них добраться до самого усилителя. Зачастую они соединены с усилителем напрямую.


Микросхема усилителя на электрической схеме автомагнитоле Alpine CDE-9841


В нашем случае мы нашли микросхему TA8263BH которая выступает в роли четырехканального усилителя нашей магнитолы.
У уже на самой схеме мы видимо что цветами и подписями отмечены входы и выходы усилителя.
Соответственно в нашем случае
IN 1 - 11 ножка микросхемы
IN 2 - 12 ножка микросхемы
IN 3 - 15 ножка микросхемы
IN 4 - 14 ножка микросхемы
PRE-GND - общая земля 13 ножка

Для достоверности мы скачаем даташит на микросхему TA8263BH  - четырехканальный усилитель.
В нем мы уже увидем пример готовой (рабочей схемы) усилителя.


Типовая схема подключения четырехканального усилителя TA8263BH


Как мы видим на типовой схеме обычно на входах усилителя ставится еще проходной  конденсатор, который либо режет постоянный ток который может появиться на входе усилителя, либо режет частотный диапазон который будет воспроизводить (забирать) на входе усилитель.
Поэтому мы рекомендуем взглянуть еще раз на схему автомагнитолы, найти где впаяны нужные ножки микросхемы нашего усилителя, и по дорожка определить где впаяны конденсатора. Соответственно за этими конденсаторами и припаять провода необходимы для подключения звукового сигнала внешнего устройства.
Проверить правильность распайки входа можно все тем же методом тестирования - коснувшись пальцем каждого провода при включенной магнитоле. Фоновый звук подскажет нам какой именно  провод отвечает за какой канал.
Не забывайте так же что при такой распайке вы подключаете напрямую к усилителю, тоесть без предусилителя. Это означает что вы больше не сможете регулировать звук с внешенего источника регулируя громкость магнитолы, или изменяя настройки фильтров.
Вся регулировка звука теперь будет производится только с вашего мобильного устройства. Это одновременно и удобно и не очень - решать вам.

Вот такие простые метода сделать новый функционал для вашей автомагнитолы, удачи вам в ваших начинаниях.

Если вы обладаете какой  либо дополнительной информации пишите нам в комментариях.

Специфика и задачи AUX в автомагнитоле

С развитием современных технологий привычные автомобилистам CD-ресиверы уходят в прошлое. Их место занимают компактные бездисковые устройства. При этом возможность интеграции проигрывателя со смартфоном уже давно не считается уникальной опцией. На замену устаревшим CD-выходам пришли функциональные USB и AUX-порты.

Предлагаем рассмотреть, что такое AUX в автомагнитоле. Чем этот способ подключения отличается от USB, какие сильные и слабые места предполагает, возможность установки AUX в магнитолу своими руками.


Особенности выхода AUX на магнитоле

AUX считают одним из первоначальных способов интеграции портативных устройств с магнитолой. Визуально – круглое 3.5 мм отверстие, по аналогии с портом для наушников в смартфонах.

Основное отличие разъемов USB и AUX на магнитоле в том, что через первый происходит подача необработанных цифровых данных. Через выход АУКС отправляется уже обработанный звуковой сигнал.

В машинах, которые сразу оборудованы разъемом AUX, он расположен на торпедо, рядом с прикуривателем или магнитолой. При наличии такого гнезда у автовладельца отпадает необходимость менять штатный аппарат, зато можно быстро подключить электронный носитель при помощи кабеля Jack-Jack.


Преимущества и недостатки AUX в магнитоле

Главный плюс выхода AUX на магнитоле – простота и удобство. По сути, через один разъем подключается любой девайс с аналогичным выходом: от мобильного телефона до MP3 плеера.

Вместе с гнездом AUX в штатной магнитоле возможности настоящих любителей музыкального сопровождения становятся действительно безграничными:

  • функционал проигрывателя значительно расширяется;
  • доступно прослушивание музыки с онлайн-радиостанций;
  • любой портативный носитель присоединяется простым шнуром;
  • звук, воспроизводимый с подключенного устройства, сравним по качеству с аудиофайлами с flash-карты или диска.

Если говорить о недостатках в сравнении с USB-портом, головное устройство не обрабатывает сигнал, передаваемый через AUX соединение. Таким образом, главным источником музыки остается внешний гаджет, тогда как автомобильная аудиосистема выступает в роли наушников.


Из минусов такого подключения можно выделить постоянную работу смартфона или планшета и, как следствие, быстрый расход заряда аккумулятора. Также качество конечного аудиосигнала больше зависит от возможностей внешнего устройства, а не от стоимости или класса автомагнитолы.

Установка AUX в штатную магнитолу своими руками

Автомагнитолы без AUX сегодня редкостью считать не приходится. Если по каким-то причинам замена устройства на более функциональное в ближайшее время не планируется, можно просто добавить разъем AUX в штатную магнитолу. Эту несложную процедуру может выполнить любой специалист в хорошем автосервисе. Хотя при желании сделать такой выход на приборной панели можно и своими силами.

Чтобы установить AUX-гнездо нам нужны 3 небольших провода 40-50 см. длиной с малым сечением. Понадобится припаять их к каналам стерео-выхода из проигрывателя на основное устройство. Затем остается вывести провода наружу, с креплением на них гнезда для аудио-разъемов с 3 контактами. Производится фиксация разъема AUX в удобном положении на приборной панели либо на автомагнитоле. При определенных навыках и опыте задача успешно решается буквально за 1-1.5 часа, ограничившись недорогими расходниками.

Как подключить AUX к магнитоле, если не хватает навыков или Вы не хотите нарушать целостность штатного прибора? Советуем рассмотреть вариант недорогой замены автомагнитолы со всеми необходимыми разъемами и функциями.

Сабвуферы, усилители звука в машину, мир автоэлектроники и светодиодных ламп – наш опыт позволяет подобрать фирменное оборудование под каждую задачу. Персональный подбор, гарантия и возможность корректного подключения в наших установочных центрах Харькова, Киева и Днепра.

Как сделать аудиовход aux на магнитоле Mazda 3 своими руками

Магнитолы в машинах, особенно штатные, никогда не отличались богатым функционалом. Сейчас налицо следующая тенденция: у всех есть смартфоны и планшеты, но подключить эти гаджеты к магнитоле удаётся далеко не всегда, потому что она была выпущена давно, но при этом продолжает исправно работать. И что же делать автовладельцу в такой ситуации? Об этом и пойдёт речь в сегодняшней статье.

Что такое AUX-выход

Это небольшой разъём, на который можно подать напряжение в диапазоне от 0.4 до 1.9 вольта. У нас его называют линейным выходом, однако в западных машинах его обозначают как «AUX-OUT» (а чуть раньше его обозначали как «CD-OUT»).

Если устройство снабжено таким выходом, это почти наверняка означает, что оно оборудовано и усилителем аудиосигнала. Следовательно, подключив к этому разъёму планшет или смартфон, можно слушать музыкальные коллекции непосредственно через динамики машины.

Проблема заключается в том, что на старых магнитолах такой выход есть далеко не всегда. И если автовладелец хочет послушать в машине какой-то файл со своего смартфона, то у него будет 2 варианта:

  • Купить новую магнитолу с AUX-выходом (что является весьма дорогим удовольствием).
  • Попробовать установить AUX-выход самостоятельно.

В этой статье мы сосредоточимся на втором варианте.

Установка AUX-выхода на CD-магнитолу

Сразу следует отметить, что подавляющее большинство таких автомагнитол уже оборудованы AUX-разъёмами, но по каким-то причинам производители не считают нужным выводить их на приборную панель. Эту проблему автовладельцу придётся решать самостоятельно.

Инструменты и расходные материалы

  1. Отвёртка крестовая (средних размеров).
  2. Нож.
  3. Изолента.
  4. Набор штатных ключей для извлечения CD-магнитолы.
  5. Провод от компьютерного контроллера USB.
  6. Перемычка от жёсткого диска компьютера.
  7. Кабель от наушников со штекером на 3.5 мм.

Последовательность действий при установке AUX-выхода на CD-магнитолу

  1. С магнитолы снимается декоративная пластина (её лучше всего аккуратно поддеть ножом). Затем крестовой отвёрткой откручиваются 2 самореза, на которых крепится решётка.

    После выкручивания саморезов она поднимается вверх:

    Вентиляционная решётка над магнитолой освобождена от саморезов и отодвинута

  2. Сейчас доступ к магнитоле открыт, и она извлекается из ниши с помощью штатных ключей.

    Извлечение магнитолы из ниши производится с помощью штатных ключей

  3. На задней стенке корпуса находится белый разъём, на котором и будет установлен AUX-выход:

    Разъём для последующего подключения AUX-кабеля

  4. Для этого к разъёму подключается USB-штекер и перемычка от жёсткого диска компьютера, которые выглядят вот так:

    Слева направо: USB-шлейф, перемычка от жёсткого диска и 3.5 мм штекер от обычных наушников

  5. Контакты разъёма на магнитоле замыкаются перемычкой в соответствии со схемой, представленной ниже:

    Перемычка и USB-шлейф должны быть установлены так, как показано на этой схеме

  6. Подключаемый к разъёму USB-кабель состоит из трёх жил: провод левого канала, провод правого канала и экранировка. Провода левый и правый каналы соединяются с двухжильным кабелем со штекером, после чего место соединения изолируется:

    Готовый изолированный AUX-кабель

  7. Полученный кабель и перемычка вставляются в разъём магнитолы:

    Кабель и перемычка, подключенные к разъёму магнитолы

  8. После этого она устанавливается на место, а кабель с AUX-штекером выводится в пепельницу:

    Готовый AUX-выход для подключения смартфона или планшета

Видео: самостоятельное подключение AUX-выхода к автомагнитоле

Установка AUX-выхода на штатную автомагнитолу

Основная проблема со штатными магнитолами в том, что их очень непросто снимать. Есть и вторая проблема: далеко не на всех штатных магнитолах есть внешние AUX-разъёмы, так что почти наверняка придётся разбирать и саму магнитолу.

Инструменты и расходные материалы

  1. 3 изолированных провода сечением 0.5 см и длиной 30 см.
  2. Штекер от наушников на 3.5 мм.
  3. Термоусадка.
  4. Паяльник.
  5. Отвёртка крестовая (средних размеров).
  6. Нож.

Последовательность действий при установке AUX-выхода на штатную магнитолу

  1. Декоративная планка, находящаяся над магнитолой, аккуратно поддевается ножом и снимается.

    Декоративная планка над магнитолой поддевается ножом и извлекается вручную

  2. Тем же ножом поддевается декоративная панель возле рычага переключения передач, после чего панель снимается вручную.

    Панель под рычагом переключения скоростей снимается вручную

  3. Открывается доступ к двум крепёжным саморезам, на которых держится магнитола. Они откручиваются крестовой отвёрткой.

    2 крепежных болта магнитолы откручиваются крестовой отвёрткой

  4. Магнитола снимается, сзади отключаются все провода и разъёмы:

    Автомагнитола извлекается из ниши

  5. Крестовой отвёрткой выкручиваются все болты, удерживающие крышку CD-проигрывателя. После чего он извлекается из корпуса магнитолы:

    Все крепежные болты на корпусе CD-проигрывателя откручиваются крестовой отвёрткой

  6. На плате проигрывателя необходимо найти три точки, отмеченные как «LCH», «RCH» и «GND» (это левый стереоканал, правый канал и «земля»).
  7. К этим точкам припаивается 3 провода, которые затем собираются и помещаются в термоусадку для безопасности.

    Провода припаиваются к левому каналу, правому и земле

  8. Магнитола собирается в обратной последовательности, полученный трёхжильный кабель выводится в салон (лучше всего в бардачок или пепельницу) после чего к нему припаивается штекер на 3.5 мм.

    Смартфон, подключённый к автомагнитоле через новый AUX-выход

Установка AUX-выхода на старую кассетную автомагнитолу

В настоящее время увидеть такое устройство в машине почти невозможно. Тем не менее среди автолюбителей изредка встречаются те, кому жаль выбрасывать хоть и морально устаревшую, но вполне рабочую магнитолу, а послушать музыку с карманного MP3-плеера тоже хочется. Рецепт, который приводится ниже — для них.

Инструменты и расходные материалы

  1. 3 экранированных провода (длина 30 см, диаметр 0.5 см).
  2. Термоусадка.
  3. Штекер от наушников 3.5 мм.
  4. Крестовая отвёртка (средних размеров).

Последовательность действий при установке AUX-выхода на кассетную магнитолу

  1. С помощью крестовой отвёртки выкручиваются крепёжные болты, после чего магнитола извлекается из ниши.
  2. Всё той же отвёрткой выкручиваются болты, удерживающие крышку магнитолы. Она снимается, открывается доступ к лентопротяжному механизму.
  3. Как правило, механизм крепится на металлических защёлках. Они отгибаются вручную, механизм извлекается (хотя можно и не извлекать, это зависит от того, мешает ли он добраться до регулятора громкости, или нет).

    С кассетной магнитолы снят лентопротяжный механизм для облегчения доступа к регулятору громкости

  4. Далее из магнитолы извлекается 3-контактный регулятор громкости, к которому с помощью паяльника припаивается 3 дополнительных провода. Общий, для левого стереоканала и для правого стереоканала. Схема подключения выглядит так:

    К регулятору припаивается 3 провода — левый канал, правый и общий

  5. Эти 3 провода помещаются в термоусадку, после чего производится сборка магнитолы и её установка на штатное место.
  6. Провод выводится в бардачок, к нему припаивается штекер на 3.5 мм.

Итак, сложно ли подключить AUX-выход? Как показывает практика, всё зависит от конструкции магнитолы. Легче всего этот выход делается на относительно современных CD-магнитолах, которые приобретались отдельно от машины. Во всех остальных случаях автовладельцу придётся повозиться с паяльником. Без этого, увы, не обойтись.

  • Алексей Степанов
  • Распечатать

Что такое aux в автомобиле и как подключить аукс к магнитоле

Приятно нестись в любимом автомобиле с ветерком и музыкой. За ветерок отвечает кондиционер. А за любимую музыку?

По радио – реклама. На диске – не все композиции по вкусу и приходится отвлекаться на переключение. Ответ прост! Нужно воспользоваться входом AUX и прослушивать треки с собственного плейлиста или через интернет.

AUX – линейный вход. Представляет собой разъём является неотъемлемой частью многих современных мультимедийных систем. Он служит для подключения внешних источников звука (смартфона, планшета, плеера и других).

Внешне AUX in в автомобиле выглядит как отверстие круглой формы с металлической окантовкой. На панели магнитолы AUX вход обозначен соответствующей аббревиатурой и представляет собой небольшое отверстие круглой формы диаметром 3,5 миллиметра. Такое же отверстие AUX out подключаются внешние колонки к стационарному компьютеру.

Штекер, соединяющий гнездо с подключенным устройством похож на тот, который можно увидеть на шнуре наушников. Без встроенного разъема невозможно представить себе современный автомобиль.

Достоинства и недостатки наличия разъёма в автомобиле

Достоинства:

  • Линейный аудио вход значительно расширяет возможности автомобильной магнитолы.
  • Позволяет прослушивать самый разнообразный контент: от аудиофайлов из памяти устройства до интернет радиостанций.
  • Ко входу можно подключить любое внешнее устройство: плеер, телефон, ноутбук и др.
  • Нет необходимости заменять встроенную магнитолу.
  • Качество звука транслируемого с телефона или планшетного устройства ничем не уступает качеству с любого другого носителя;
  • Позволяет прослушивать аудио с внешнего носителя в улучшении качестве.

Основным недостатком является необходимость приобретения переходников для AUX входа и устройств разного типа. Часто из-за этого в области расположения органов управления автомобилем возникают помехи для водителя в виде шнуров.

AUX in не является обязательным атрибутом приборной панели автомобилей всех марок и моделей. Равно как и встроенных в эти автомобили магнитол. AUX in – не сложное устройство. Установить его можно на любой СТО. А при наличии технических навыков самостоятельно. Для этого потребуются:

  • провод длиной 40-50 см. — 3 шт.
  • разъём AUX с гнездом.

Алгоритм установки:

  1. Один конец каждого из проводов припаивается к каналу стерео-выхода проигрывателя.
  2. Противоположные концы выводятся наружу.
  3. Гнездо AUX с тремя контактами крепится к проводам.
  4. На приборной панели или автомагнитола подготавливается место для разъёма.
  5. На подготовленное место устанавливается разъём AUX.

Для подключения к аукс нужен кабель для автомагнитолы. Один его конец заканчивается штекером соответствующим линейному входу, а второй должен подходить устройству, которое предназначено для соединения.

При осуществлении контакта между aux in на магнитоле и девайсом, с которого будут передаваться данные включение аукс происходит автоматически Главное чтобы он подходил к разъёму подключаемого устройства. С помощью такого переходника осуществляется передача данных с внешнего носителя в аудиосистему.

Иногда такой кабель является частью комплекта какого-либо устройства. При необходимости его можно приобрести как отдельный самостоятельный аксессуар.

Основные способы подключения звукопередающих устройств к аукс входу в автомобиле описаны ниже.

Стандартный кабель minijack 3.5 мм

Является наследием эволюции телефонного штекера, который применялся в качестве связного на первых телефонных станциях. Размер первого поколения равнялся 6,35 мм. С середины прошлого века до сегодняшних дней наиболее востребован различными видами аппаратуры размер 3,5 мм. Называется он minijack.

Конструкция миниджека создана в формате TRS. Если не вдаваться в подробную терминологию, расшифровку и перевод, то упрощённо это означает три контакта обеспечивающие передачу стереозвука высокого качества.

Сегодня, благодаря исторической стандартизации оборудования, миниджек применяется практически в любой звуковой аппаратуре. Порт AUX лишь один из распространённых вариантов его использования.

Представляет собой кабель, на одном конце которого штекер миниджек для подключения к AUXвыходу, а на другом разъём USB. Он служит для того, чтобы к аудиосистеме в качестве внешнего звукового носителя подключать устройства с USB-выходом.

Например ноутбук. Это – возможность прослушивать аудио файлы хранящиеся на нем, в том случае если автомагнитола способна считывать mp3 формат.

Наличие в памяти файлов с другим расширением может вызвать осложнения при декодировании и притормаживать процесс.

Различаться могут такие переходники только длиной шнура. Для комфортного применения его в машине, лучше приобретать модель с коротким кабелем, не более 12 см.

Bluetooth адаптер

Современный гаджет устанавливающий беспроводную связь между устройствами различных типов. Наиболее технологичные модели обеспечивают устойчивый обмен данными на расстоянии 50-60 метров с высокой скоростью в диапазоне от 3-х до 24-х Мбит/с в зависимости от модели.

Отличительные преимущества bluetooth адаптера:

  • невысокая стоимость;
  • лёгкость и безопасность использования;
  • эргономичность.

Широкий спектр назначений bluetooth переходника:

  • передача звука;
  • подсоединение проигрывателя к различным типам аудио воспроизводящих устройств;
  • организация беспроводной блютуз сети.

Перечень способностей этого многофункционального устройства не исчерпан перечисленными пунктами.

Важно, что если выходным штекером bluetooth переходника является миниджек, то гаджет можно подключить к аукс входу. Это позволит позволяет не только прослушивать аудио треки из памяти смартфона или интернета, но и вести телефонные переговоры в формате «свободные руки». В этом случае голос собеседника будет выводиться на аудиосистему автомобиля.

Главным условием подключением флешки к аукс является наличие питания и выхода аудиосигнала. Поэтому переходник «гнездо USB — миниджек» не подойдёт. Потребуется специальный адаптер, который иногда называют CD-ченджером. Это же устройство может читать SDs-карты мобильных телефонов. Поддерживает телефонную bluetooth гарнитуру.

Конструкция адаптера включает в себя корпус с несколькими разъёмами. К AUX он подключается через разъём миниджек. С другой стороны подключается флешка. В этом случае магнитола распознаёт её как CD-диск.

Для того чтобы воспроизведение треков с USB накопителя было возможным, нужно на магнитоле создать папку, в которую будут загружаться файлы.

При подключении внешнего устройства к автомобильной аудиосистеме через линейный вход AUX могут возникнуть сложности:

  1. Магнитола не распознаёт аудио файлы. Такое возможно, если они проигрываются из папки подключенного девайса, в котором присутствуют файлы с другим расширением (текстовые, видео и другие).
  2. Звук воспроизводится в пониженном качестве относительно исходника. Для того чтобы решить эту проблему, нужно попробовать применить другой переходник. Помехи могут быть связаны с механическими повреждениями кабеля, штекера или гнезда. Либо магнитола не может усилить подаваемую на неё информацию.
  3. Гаджет и система не контактируют между собой по другим причинам. Способ решения: установить на устройство приложение вида SoundAbout.
  4. Устройство невидимо через bluetooth переходник. Нужно проверить в настройках пункт «Доступен всем». Он должен быть включен.
  5. Контакт не осуществляется через USB- переходник. Если дело не в механическом повреждении, то в подключаемой девайсе, во вкладке «Настройки» нужно активировать пункт «Передача данных».

В дорогих престижных моделях авто он выведен на панель и даже снабжён подобием пробки или крышки, предохраняющей аудио вход от загрязнения, влаги и пыли, которые могут повлиять на его работоспособность.

AUXа достаточно для того, чтобы удовлетворить потребность в прослушивании любого контента. Магнитола, как самостоятельный вид техники становится не нужна.

К аудиосистеме можно подключить смартфон и слушать всё что нравится из интернета.

Распиновка разъема автомагнитолы mazda: рассмотрим подробно

Распиновка разъема автомагнитолы Mazda

Распиновка разъема автомагнитолы Mazda бывает крайне необходима в случае установки аппарата своими руками, без помощи со стороны специалистов. Правильная распиновка разъемов автомагнитолы Mazda очень поможет в манипуляции с проводами и в процессе других работ.

Для начала

Определимся вначале, какие виды и типы разъемов существуют(см.Какие бывают разъемы). Как правило, большая часть современных разъемов, включая и штатные устройства Мазда, оборудуется 2-я стандартными разъемами ISO.

Разъем ISO автомагнитолы Мазда

Один из выходов отвечает за подключение питания. Обычно такой разъем бывает окрашен в коричневый или серый цвета. Что касается второго, то он выкрашен всегда в черный цвет и предназначен для соединения с акустической системой.

Разъемы могут быть не только ISO, но и индивидуального свойства. Другими словами, в автомобиле просто не предусмотрен ISO и тогда приходится покупать переходник, обрезать провода и соединять их с колодкой по специальной схеме.

Примечание. Если осуществляется такой вариант соединения проводки, то надо в обязательном порядке использовать термоусадочные кембрики и не брезговать всевозможными мерами предосторожности.

Распиновка разъёмов автомагнитол в mazda

Важные моменты при осуществлении подключения:

  • Особое внимание надо уделить главному плюсовому проводу, который желательно протянуть от аккумуляторной батареи;
  • Подключение обязательно проводить с использованием предохранителя;
  • Диаметр проводов не должен быть меньше, чем диаметр кабеля на разъеме аппарата.

Распиновка

Распиновка разъемов автомагнитол мазда

Зачем же нужна распиновка и в чем ее преимущества? Осуществить подключение головного устройства в автомобиле самостоятельно несложно, но сделать это надо грамотно. В противном случае не избежать проблем со скорой разрядкой АКБ, отсутствием возможности использования устройства без ключа в замке зажигания и т. д. Зная правильную распиновку, все эти проблемы сводятся на нет.

Модели аппаратов Мазда

Рассмотрим некоторые модели устройств Мазда и приведем их распиновки.

Штатный аппарат Мазда 3

Распиновка разъемов автомагнитолы мазда

Как видим, расшифровка не представляет собой никакой сложности:

Под входом «a»ACCСюда подключается провод, идущий на ЗЗ
Под входом «b»AUX-CONTЛинейный вход, активизирующий кнопку Медиа. Рекомендуется перемкнуть входы «b» и «е»
Под входом «c»M-BusМинусовой провод
Под входом «d»TEXT CLOCKПо желанию
Под входом «e»GNDМасса
Под входом «j»IllumПодсветка
Под входом «I»TNSПлюсовой провод
Под входом «p»MUTEПриглушение звука

Что касается распиновки на динамики, то схема все ясно показывает, какой провод плюсовой или минусовой на какой динамик подключать.

Особенности автомагнитолы

Данное устройство с цифровым чейнджером DMC-9088 является штатным для Мазда и отличается следующими возможностями:

  • Проигрывает MP3 файлы с USB флешек и карт SD/MMC, а также различных переносных жестких дисков;
  • Имеет дополнительный вход, чтобы осуществлять подключение дополнительных аудио источников;
  • В автомагнитолу сигнал попадает напрямую через разъем;
  • Если осуществить подключение по распиновке выше, то при включении зажигания в положение 1, произойдет автоматическое включение воспроизведения;
  • На штатном дисплее будет отображаться номера треков и время их воспроизведения;
  • Через порт USB может быть осуществлена зарядка мобильных устройств.

Мазда CQ-TT

Распиновка разъемов автомагнитол mazda

Данная автомагнитола для Мазда имеет уже немного другую схему разъемов. В частности:

  • Масса выведена на «b»;
  • Линейные входы на «e» и «f»;
  • Замок зажигания на «i»;
  • Подсветка или управление антенной на «n»;
  • Приглушение звука на «l».

Некоторые отличия заметны и в схеме подключения динамиков. Остальные модели автомагнитол Мазда имеют такие же схемы распиновки разъемов.

Распиновки разъемов автомагнитол мазда

Подключение автомагнитол Мазда своими руками желательно проводить после просмотра видео обзора или фото – материалов. Обязательна к изучению также инструкция. Сегодня можно приобрести различные штатные автомагнитолы Мазда, цена на которые зависит от возможностей аппарата и его оснащенности.

  • Григорий Романчук
  • Распечатать

Инструкция как сделать aux на любой магнитоле

Загрузка…

Автолюбителям хорошо известно, что штатные магнитолы, даже в таких серийных автомобилях как Форд Фокус 2 и Шевроле Лачетти, всегда отличались скудным функционалом. С использованием в современном мире всевозможных смартфонов, планшетов, мп3 плееров мы привыкли слушать музыку в любом месте где бы мы не находились. Но как быть в ситуации, когда хочется послушать музыку в машине, а подключить гаджет через aux на CD магнитоле нет возможности. Точнее его просто нет заводской версии. И как быть в данной ситуации? Существует ли инструкция как сделать aux на любой магнитоле? Будем разбираться.

В России и некоторых странах СНГ их называют линейные выходы. Они представляют собой небольшого размера разъёмы, на которые можно подать напряжение от 0.4 — 1.9 вольт. В западных странах такой разъём имеет маркировку aux out или cd out.

Если на вашем устройстве имеются такие разъёмы как aux вход или aux выход, то в большинстве случаях такой проигрыватель снабжён усилителем аудио сигнала и способен работать с другими внешними устройствами. Подключив через такой разъём смартфон или мп3 плеер можно будет прослушивать аудио файлы через динамики автомобиля.

Но самое печальное то, что не на всех магнитолах старого образца такие выходы имеются. И при желании послушать любимую музыку со своего носителя владельцу придётся покупать магнитолу с установленным aux входом или же сделать aux на штатной магнитоле заплатив в первом и втором варианте немалые деньги.

После некоторых размышлений не редко появляется мысль, может существует вероятность сделать такой разъём самостоятельно. Рассмотрим варианты.

На самом деле большинство магнитол снабжено aux разъёмами, но на лицевую панель производитель по каким-то причинам выводить их не посчитал необходимым для решения задачи по выводу aux выхода на магнитоле CD автолюбителю понадобится некоторый ряд расходных материалов и инструменты:

  • средняя крестовая отвёртка;
  • нож;
  • изолирующая лента;
  • специальные ключи, что бы достать магнитолу;
  • USB кабель от компьютерного контроллера;
  • перемычка от компьютерного жёсткого диска;
  • небольшой кусок кабеля со штекером 3.5 мм.

Ножом аккуратно снимаем декоративную пластину, поддев её за край. С помощью отвёртки выкручиваем два самореза которые крепят решётку и поднимаем её вверх. С помощью специальных ключей извлекаем магнитолу.

Подключение AUX

Вытащив магнитолу, мы видим на задней планке корпуса белый прямоугольный разъём. К нему необходимо подключить USB штекер с кабелем и перемычку.

Кабель компьютерного контроллера состоит из трёх жил левый канал, правый канал и экран. К двужильному кабелю со штекером 3.5 подсоединяем провода левого и правого каналов и хорошо изолируем с помощью изолирующего материала.

Устанавливаем автомагнитолу на место. Кабель со штекером выводим в салон автомобиля.

К сожалению, не на всех магнитолах, установленных штатно имеются внешние aux разъёмы. Так что с большей долей вероятности магнитолу придётся разбирать, что бы добраться до главной платы проигрывателя. Для этого нам будут нужны следующие материалы и инструменты:

  • изолированные провода сечением 0.5 см и длиной 40 — 50 см;
  • штекер 3.5 мм;
  • термоусадочные трубки;
  • паяльник;
  • средняя крестовая отвёртка;
  • нож.

Ножом аккуратно снимаем декоративную пластину над магнитолой, поддев её за край. Так же с помощью ножа поддеваем и далее снимаем руками декоративную панель возле рычага передач. Откручиваем крепёжные саморезы крепления магнитолы. Снимаем магнитолу и отключаем все провода на задней стенке корпуса. Снимаем крышку проигрывателя выкрутив удерживающие её болты и извлекаем его из корпуса.

Разобранная автомагнитола

Получив доступ к плате внимательно осмотрите её. Необходимо найти три точки с маркировкой LCH, RCH (левый и правый каналы) и GND («земля»).

К найденным трём точкам с помощью паяльника крепим три провода и убираем их в термоусадочный канал.

Собираем проигрыватель в обратной последовательности, а сделанный нами кабель выводим в удобное для вас место в салоне автомобиля. На конец кабеля припаиваем штекер 3.5 мм.

Многие скажут, что таких автомагнитол в природе не осталось. Но это не правда.

Конечно, такие раритеты не сравнимы с качеством проигрывателей таких брендов как Bose, тем не менее ещё остались ценители таких устаревших устройств.

И поверьте, им так же хочется слушать любимые мелодии со своего смартфона или мп3 плеера через старенький кассетный проигрыватель в своём автомобиле. А для счастья им нужно:

  • провода, экранированные 40 см, сечением 0.5 см;
  • термоусадочные трубки;
  • штекер 3.5 мм;
  • средняя крестовая отвёртка.

Вытаскиваем магнитолу из ниши открутив болты крепления. Выкручиваем болты, удерживающие крышку устройства. Сняв крышку магнитолы, мы получим доступ к лентопротяжному механизму который крепится с помощью металлических защёлок. Отогнув защёлки извлекаем механизм получив тем самым доступ к регулятору громкости.

Плата автомагнитолы

Извлекаем его и припаиваем к нему три провода общий, для левого стерео канала и для правого стерео канала. Убираем провода в термоусадочный канал и собираем автомагнитолу. Установив проигрыватель на своё место выводим провод в салон или в бардачок и присоединяем к нему с помощью пайки штекер 3.5 мм.

Как мы видим установить aux выход можно на любой магнитоле. Многое конечно зависит от производителя изделия и конечно же от конструктивных составляющих. В современных моделях таких фирм как Bose нет необходимости задумываться о том, как подключить через aux любое мобильное устройство. Но к сожалению, на рынке радиоэлектроники ещё очень много устройств требующих серьёзных доработок.

Как вывести AUX выход на любой магнитоле своими руками?

Современные автомобили полностью адаптированы под современного потребителя — начиная от автопилота, заканчивая цифровыми выходами для подключения навигатора или смартфона. Но что можно сделать из магнитолы, если там нет линейного выхода — разъема AUX? Ответ прост — сделать его самостоятельно.

Для чего нужен AUX выходЧто понадобиться для модернизации магнитолыКак припаять AUX к магнитолеДемонтаж магнитолы и ее разборкаДиагностика платыПроцесс пайкиМожно ли подключить флешку через AUX
Для чего нужен AUX выход

AUX выход нужен для подключения к системе смартфона или планшета, чтобы вы могли слушать музыку через автомобильные динамики. На вход идет сигнал с амплитудой 0,5 — 1 В, который под действием усилителя передается на динамики акустической системы и начинает звучать более громко.

Многие автовладельцы до сих пор не знают что такое аукс в магнитоле и есть ли он у них вообще. Такая штука очень удобная, так как с ее помощью можно не только слушать музыку. В некоторых автомобилях установлены такие системы, подключив телефон к которым, можно спокойно разговаривать с собеседником, не занимая руки. Это очень удобно, а главное — безопасно!

Что понадобиться для модернизации магнитолы

Перед тем, как сделать AUX выход на магнитоле, нужно приобрести все необходимое, а именно провод и штекер. Если у вас есть старые наушники, то можно использовать и их. Самое важное — на проводе не должно быть повреждений. Проверить целостность можно посредством «прозвона» мультиметра.

У штекера любых наушников есть полоски, которые делят его на 3 части.

Та часть, которая расположена у основания, она самая широкая и относится к общему проводу, которая отличается от проводников каналов (у левого канала — зеленый проводник, у правого — красный).

Остальные две части штекера относятся к этим самым каналам. Также вам понадобится паяльник, припои, мультиметр и несколько часов свободного времени.

Знаете ли вы? Французская компания Parrot изобрела первую автомагнитолу на базе ОС Android — Asteroid. Это автомагнитола только по своему формату.

Устройство можно считать портативным компьютером с трехдюймовым экраном, с помощью которого можно играть в игры или следить за маршрутом, открыв навигатор.

Также на этом устройстве можно открыть справочник по заправкам, можно отследить расположение камер фиксации скорости и многое другое.

Как припаять AUX к магнитоле

Получив все детали и инструменты, можно переходить к припайке. Процесс монтажа рассмотрен на примере Toyota Avensis.

Демонтаж магнитолы и ее разборка

Перед тем, как вывести аукс на магнитоле, ее нужно снять и разобрать. Последовательность действий следующая:

Подденьте декоративную планку с правого торца, после чего снимите ее. Аккуратно подцепите ее и потяните по всей длине, чтобы она вышла вместе с пистонами. Зачастую эта планка идет прямо к замку зажигания. Снимите разъем с кнопки включения обогрева заднего стекла.

Штатная магнитола закреплена на двух болтах. Их нужно выкрутить отверткой с магнитом, чтобы они не упали за панель. Чтобы доступ был свободным, поднимите ручник. Переведите селектор в центральное положение. Зажигание должно быть выключенное. Нажмите на кнопку Shift Lock.

В углу подденьте панель селектора и отщелкните ее и пистоны. Отключите разъем от пепельницы и уберите панель. Внизу вы увидите еще пару крепежных болтов. Их тоже нужно максимально аккуратно выкрутить и не потерять. Достаньте магнитолу так, чтобы вам были доступны разъемы на задней панели.

Снимите все разъемы (нижние — от блока климата, верхние — от магнитолы, также антенна).

На этом демонтаж закончен.

Важно! Разбирать устройство нужно на чистой рабочей поверхности, а не «на коленках». Иначе вовнутрь может попасть пыль и грязь, в следствии чего магнитола может перестать работать.

Разборка такова:

Снимите пару кронштейнов (на левом будет написана буква L, а на правом — R). При их снятии вам может понадобится ключ под размер болтов. Подденьте шлицевой отверткой все пластиковые замки по периметру лицевой панели магнитолы, после чего снимите саму панель. Под панелью будет находится прокладка для изоляции, ее нужно убрать.

Открутите болты, которые скрепляют переднюю панель с боковыми стенками и CD-проигрывателем. Уберите боковые стенки. Снимите заднюю крышку магнитолы и верхнюю крышку проигрывателя. Аккуратно приподнимите проигрыватель, после чего вы увидите два шлейфа, которые нужно вынуть из разъемов, после чего убрать проигрыватель.

На этом процесс демонтажа и разборки закончен.

Диагностика платы

Когда вы разберете магнитолу, то получите полный доступ к плате. Ее нужно внимательно осмотреть. Проверьте печатную дорожку, нет ли на ней следов обугливания. Если следы есть, то нужно проверить также предохранители. Восстановление печатной дорожки — процесс средней степени сложности, в Интернете много информации об этом.

Важно! Обязательно проверьте плану на предмет исправности. Особенно, если магнитолу вы использовали давно. Можно провести диагностику и с помощью компьютера, но лучше это дело доверить профессионалам.

Процесс пайки

Как припаять aux к магнитоле? Да легко! После разборки магнитолы, нужно на ее плате найти две точки с отметками RCH и LCH. Эти точки являются каналами стерео-выхода из проигрывателя на головное устройство. Далее действуйте так:

Возьмите 3 провода разного цвета с малым сечением и длиной 40-50 см (идеальный вариант — коаксиальный провод с парой экранированных жил). Первый провод нужно припаять к GND (земля).

Второй и третий провода припаяйте к вышеуказанным каналам (используйте паяльник низкой мощности, примерно 25-30 Вт, так как детали достаточно мелкие, жало паяльника должно быть острым, пригодится и лупа). После припайки запишите какой провод к какому каналу присоединен.

Наденьте на провода термоусадку. Если вы думаете о том, как сделать aux на кассетной магнитоле, то здесь все так же просто, но процесс пайки немного другой. На кассетной магнитоле спереди есть регулятор громкости, у которого есть 3 расположенных в ряд вывода.

К крайним нужно припаять по проводу 20-25 см в длину. Также в идеале будет экранированный провод, который не даст помех, но можно взять и обычный многожильный провод (диаметр 0,2 — 0,8 мм).

После припайки магнитолу нужно собрать. В случае кассетного устройства провода нужно просто вывести наружу. Или же можно в боковой стенке сделать отверстие, которое не будет перекрываться кронштейном и из которого выйдут провода. В принципе, можно и в кронштейне сделать несколько отверстий, которые потом нужно зафиксировать стяжками. После найдите гнездо для аудио-разъема с 3-мя контактами.

Важно! При подключении гнезда к контактам, нужно не запутаться с каналами. Здесь пригодится ваша запись о том, провод какого цвета припаян к какому контакту. Иначе все придется переделать!

После соединения нужно закрепить в удобном месте гнездо. После монтажа нудно проверить работу устройства — включите радио и проверьте, все ли динамики работают.

Чтобы воспроизвести музыку с телефона или планшета, нужно включить компакт-диск, чтобы активировались каналы проигрывателя, потом подключить планшет или смартфон.

Сигнал проигрывателя будет заглушен системой, наружу будет выведен сигнал с внешнего устройства.

Можно ли подключить флешку через AUX
Поключить флешку прямо через AUX невозможно. В продаже есть много разных переходников, с помощью которых вы сможете прослушивать музыку с данного цифрового носителя.

Как сделать aux выход на магнитоле? музыка всегда будет с тобой renoshka.ru

Как сделать AUX выход на магнитоле? Музыка всегда будет с тобой »

Как сделать AUX выход на магнитоле? Музыка всегда будет с тобой

Современные автовладельцы часто интересуются, как сделать AUX на магнитоле. Обусловлено это тем, что смартфоны, планшеты и другие мобильные устройства прочно закрепились в повседневной жизни. И нередко появляется необходимость в подключении данных гаджетов к автомагнитоле. Но не все магнитолы предоставляют такую возможность, тем более, если речь заходит о штатном устройстве.

Однако это можно исправить двумя способами: отправиться в магазин и купить специальный переходник, или же приложить немного собственных усилий.

Как сделать AUX на магнитоле интересует чаще всего автовладельцев, которые не привыкли искать легких путей и предпочитают делать все самостоятельно. И именно для такой категории людей предназначена информация приведенная ниже.

Теперь, когда все материалы на месте, осталось обзавестись паяльником и можно отправляться в салон автомобиля.

Первым делом надо демонтировать магнитолу. Для этого нужно снять декоративную панель. Чаще всего она крепится при помощи пластиковых защелок. Поэтому особых трудностей при ее снятии возникнуть не должно. Но если модель магнитолы очень «древняя», то возможно где-то есть болты, которые надо открутить.

Следующим шагом следует открутить два болтика на панели вентиляции и приподнять ее вверх, чтобы избавиться от помех.

Теперь надо все провода, которые были позаимствованы у наушников вместе со штекером, припаять к разъему RCA (тюльпан). Порядок припаивания следующий:

    • Общий провод припаивается к металлическому основанию разъема;
    • Проводники каналов припаиваются к средним выводам разъема;
    • Когда все провода будут припаяны на свои места они снова «прозваниваются» мультиметром;
  • Далее припаянные провода и штекер нужно вывести наружу в салон, чтобы можно было без труда подключать мобильные устройства. Здесь уж каждый смотрит по возможностям и конструктивным особенностям передней панели авто. Но самым беспроигрышным вариантом является пепельница (если она не используется по назначению).

Инструкция как сделать aux на любой магнитоле

Автолюбителям хорошо известно, что штатные магнитолы, даже в таких серийных автомобилях как Форд Фокус 2 и Шевроле Лачетти, всегда отличались скудным функционалом. С использованием в современном мире всевозможных смартфонов, планшетов, мп3 плееров мы привыкли слушать музыку в любом месте где бы мы не находились. Но как быть в ситуации, когда хочется послушать музыку в машине, а подключить гаджет через aux на CD магнитоле нет возможности. Точнее его просто нет заводской версии. И как быть в данной ситуации? Существует ли инструкция как сделать aux на любой магнитоле? Будем разбираться.

Что представляют собой aux входы и выходы

В России и некоторых странах СНГ их называют линейные выходы. Они представляют собой небольшого размера разъёмы, на которые можно подать напряжение от 0.4 — 1.9 вольт. В западных странах такой разъём имеет маркировку aux out или cd out.

Если на вашем устройстве имеются такие разъёмы как aux вход или aux выход, то в большинстве случаях такой проигрыватель снабжён усилителем аудио сигнала и способен работать с другими внешними устройствами. Подключив через такой разъём смартфон или мп3 плеер можно будет прослушивать аудио файлы через динамики автомобиля.

Но самое печальное то, что не на всех магнитолах старого образца такие выходы имеются. И при желании послушать любимую музыку со своего носителя владельцу придётся покупать магнитолу с установленным aux входом или же сделать aux на штатной магнитоле заплатив в первом и втором варианте немалые деньги.

После некоторых размышлений не редко появляется мысль, может существует вероятность сделать такой разъём самостоятельно. Рассмотрим варианты.

Устанавливаем aux вход на магнитоле CD

На самом деле большинство магнитол снабжено aux разъёмами, но на лицевую панель производитель по каким-то причинам выводить их не посчитал необходимым для решения задачи по выводу aux выхода на магнитоле CD автолюбителю понадобится некоторый ряд расходных материалов и инструменты:

  • средняя крестовая отвёртка;
  • нож;
  • изолирующая лента;
  • специальные ключи, что бы достать магнитолу;
  • USB кабель от компьютерного контроллера;
  • перемычка от компьютерного жёсткого диска;
  • небольшой кусок кабеля со штекером 3.5 мм.

Ножом аккуратно снимаем декоративную пластину, поддев её за край. С помощью отвёртки выкручиваем два самореза которые крепят решётку и поднимаем её вверх. С помощью специальных ключей извлекаем магнитолу.

Вытащив магнитолу, мы видим на задней планке корпуса белый прямоугольный разъём. К нему необходимо подключить USB штекер с кабелем и перемычку. Кабель компьютерного контроллера состоит из трёх жил левый канал, правый канал и экран. К двужильному кабелю со штекером 3.5 подсоединяем провода левого и правого каналов и хорошо изолируем с помощью изолирующего материала. Устанавливаем автомагнитолу на место. Кабель со штекером выводим в салон автомобиля.

Как сделать aux на штатной магнитоле

К сожалению, не на всех магнитолах, установленных штатно имеются внешние aux разъёмы. Так что с большей долей вероятности магнитолу придётся разбирать, что бы добраться до главной платы проигрывателя. Для этого нам будут нужны следующие материалы и инструменты:

  • изолированные провода сечением 0.5 см и длиной 40 — 50 см;
  • штекер 3.5 мм;
  • термоусадочные трубки;
  • паяльник;
  • средняя крестовая отвёртка;
  • нож.

Ножом аккуратно снимаем декоративную пластину над магнитолой, поддев её за край. Так же с помощью ножа поддеваем и далее снимаем руками декоративную панель возле рычага передач. Откручиваем крепёжные саморезы крепления магнитолы. Снимаем магнитолу и отключаем все провода на задней стенке корпуса. Снимаем крышку проигрывателя выкрутив удерживающие её болты и извлекаем его из корпуса.

Разобранная автомагнитола

Получив доступ к плате внимательно осмотрите её. Необходимо найти три точки с маркировкой LCH, RCH (левый и правый каналы) и GND («земля»). К найденным трём точкам с помощью паяльника крепим три провода и убираем их в термоусадочный канал. Собираем проигрыватель в обратной последовательности, а сделанный нами кабель выводим в удобное для вас место в салоне автомобиля. На конец кабеля припаиваем штекер 3.5 мм.

Делаем aux на кассетный проигрыватель

Многие скажут, что таких автомагнитол в природе не осталось. Но это не правда. Конечно, такие раритеты не сравнимы с качеством проигрывателей таких брендов как Bose, тем не менее ещё остались ценители таких устаревших устройств. И поверьте, им так же хочется слушать любимые мелодии со своего смартфона или мп3 плеера через старенький кассетный проигрыватель в своём автомобиле. А для счастья им нужно:

  • провода, экранированные 40 см, сечением 0.5 см;
  • термоусадочные трубки;
  • штекер 3.5 мм;
  • средняя крестовая отвёртка.

Вытаскиваем магнитолу из ниши открутив болты крепления. Выкручиваем болты, удерживающие крышку устройства. Сняв крышку магнитолы, мы получим доступ к лентопротяжному механизму который крепится с помощью металлических защёлок. Отогнув защёлки извлекаем механизм получив тем самым доступ к регулятору громкости.

Плата автомагнитолы

Извлекаем его и припаиваем к нему три провода общий, для левого стерео канала и для правого стерео канала. Убираем провода в термоусадочный канал и собираем автомагнитолу. Установив проигрыватель на своё место выводим провод в салон или в бардачок и присоединяем к нему с помощью пайки штекер 3.5 мм.

Как мы видим установить aux выход можно на любой магнитоле. Многое конечно зависит от производителя изделия и конечно же от конструктивных составляющих. В современных моделях таких фирм как Bose нет необходимости задумываться о том, как подключить через aux любое мобильное устройство. Но к сожалению, на рынке радиоэлектроники ещё очень много устройств требующих серьёзных доработок.

Делаем AUX на любой магнитоле. (Можно подключать телефон или плеер)

Хочу показать на примере своей старой магнитолы, как вывести AUX, чтобы можно было подключить Ваш телефон или плеер, ну или любое другое аудио устройство.

Ну для начала, давайте договоримся, представим, что на этой магнитоле нет AUX, просто у меня нет магнитолы без встроенного AUX, поэтому переделывать придется эту, но позже вы поймете, что ко встроенному AUX Мы даже не прикоснемся

Давайте заглянем в блок схему магнитолы, которую можно найти в Serviсe manual. В которой узнаем, что именно нам нужно. Так как переделка наша будет основываться на подмене выхода AM/FM тюнера на наш сигнал, то соответственно нужно найти нужные нам элементы. В данном случае сам тюнер TU1. И Микросхему управления сигналами (ее можно назвать предусилителем) TU.L и TU.R это Тюнер.Левый_канал и Тюнер.Правый_канал, далее уже микросхема предусилителя переработает этот сигнал, разделит его еще и на задний и передний каналы, и в зависимости от настроек добавит басов, и подкорректирует остальные частоты. Но нам это уже не важно, главное на входе микросхемы предусилителя, заменить выходной сигнал из Тюнера, на свой, допустим уже с телефона.

После блок схемы, нужно взглянуть на принципиальную электрическую схему, и найти те самые TU.L TU.R (Тут они обозначены как, L-CH и R-CH, L- Левый, и R-Правый CH-Channel- Канал). Так же обратите внимание на конденсаторы, что я обвел синим. Эти конденсаторы, не дают проходит постоянной составляющей напряжения, то есть если их убрать, то вместо звука вы получите хлопок, и колонка постоянно будет стоять на месте, втянутая либо вытянутая в зависимости от полярности подключения.

Вот и сама микросхема предусилителя уже на плате. Я указал где 1 и 2 ноги, которые судя по схеме нам и нужны.

Конденсаторы, которые фильтруют постоянную составляющую сигнала я убрал, но это временно, лишь для того, чтобы через них не проходил сигнал от тюнера. Однако при подключении нашего аудио устройства к магнитоле, их следует впаять обратно, + стороной к контактам микросхемы предусилителя.

В данны момент, для проверки я подпаял конденсатор с другой стороны платы, к нужной ноге микросхемы (1 или 2), к другому входу конденсатора, нужно подключить + источника звука, — же источника, можно подключить либо к 15 ноге микросхемы, так как она подключена к земле, либо к любому месту на корпусе магнитолы, так как это есть земля. То есть только + проходит через все микросхемы усилители и т.п. а — он как бы общий, что от аккумулятора, что от телефона )))

Ну и на последок схема предусилителя, в которой я выделил желтым 1 и 2 ноги, так как это входа Левого и Правого канала звука, и 18 -21 ноги, так как это выходы на усилитель, как видно их уже 4, а не два, то есть микросхема поделила каналы еще и на передний и задний. 15 ногу, я забыл выделить, но она тоже учавствует, и это земля. Так же в эту микросхему приходят и другие источники звука, в моем случае это CD, и встроенный AUX.

В общем, что мы получили в итоге? При включении радио, на магнитоле, вместо него будет играть музыка с вашего телефона, или плеера, то есть по факту мы вывели AUX, вместо радио, но при этом и функцию радио можно сохранить, если поставить переключатель, и одним щелчком, можно будет подменять входа, либо на тюнер, либо на плеер/телефон. Как видите, все достаточно просто. Особенно, когда есть схема магнитолы )) Но даже без нее, просто вводя опознавательные знаки микросхем в гугл, и читая их даташиты, можно понять, что и куда подключать

P.S Сегодня вечером, на своем канале на YouTube сниму видио, с переделкой данной магнитолы, возможно кому-то не понятно из текста, но на видео станет яснее.
https://www.youtube.com/channel/UCqBQctYsXrT2sUYzfwCZ2YQ

Всем удачи! И спасибо за чтение моих статей

Как сделать aux на кассетной магнитоле

Как на магнитоле сделать aux выход – alex7a7m › Blog › Как сделать Line-in (линейный вход) к автомагнитоле своими руками? Распайка AUX. Схемы автомагнитол.

Содержание

  • Как сделать вход и выход aux на штатной магнитоле
    • Что представляют собой aux входы и выходы
    • Устанавливаем aux вход на магнитоле CD
    • Как сделать aux на штатной магнитоле
    • Делаем aux на кассетный проигрыватель
  • AUX в магнитолу своими рукми — Сообщество «Кулибин Club» на DRIVE2
  • Как вывести AUX выход на любой магнитоле своими руками? — Рамблер/новости
  • alex7a7m › Blog › Как сделать Line-in (линейный вход) к автомагнитоле своими руками? Распайка AUX. Схемы автомагнитол.
  • Как сделать AUX выход на магнитоле? Музыка всегда будет с тобой »
  • AUX выход на CD магнитоле — бортжурнал Mazda 3 Fru-Fru 2008 года на DRIVE2
  • Как сделать Line-in (линейный вход) к автомагнитоле своими руками? Распайка AUX. Схемы автомагнитол.

Как сделать AUX выход на магнитоле? Музыка всегда будет с тобой »

Как сделать AUX выход на магнитоле? Музыка всегда будет с тобой

Современные автовладельцы часто интересуются, как сделать AUX на магнитоле. Обусловлено это тем, что смартфоны, планшеты и другие мобильные устройства прочно закрепились в повседневной жизни. И нередко появляется необходимость в подключении данных гаджетов к автомагнитоле. Но не все магнитолы предоставляют такую возможность, тем более, если речь заходит о штатном устройстве.

Однако это можно исправить двумя способами: отправиться в магазин и купить специальный переходник, или же приложить немного собственных усилий.

Как сделать AUX на магнитоле интересует чаще всего автовладельцев, которые не привыкли искать легких путей и предпочитают делать все самостоятельно. И именно для такой категории людей предназначена информация приведенная ниже.

Как подключить телефон к магнитоле в машине через USB, Bluetooth, AUX и другие способы

AUX на магнитоле своими руками

Теперь, когда все материалы на месте, осталось обзавестись паяльником и можно отправляться в салон автомобиля.

Первым делом надо демонтировать магнитолу. Для этого нужно снять декоративную панель. Чаще всего она крепится при помощи пластиковых защелок. Поэтому особых трудностей при ее снятии возникнуть не должно. Но если модель магнитолы очень «древняя», то возможно где-то есть болты, которые надо открутить.

Следующим шагом следует открутить два болтика на панели вентиляции и приподнять ее вверх, чтобы избавиться от помех.

Теперь надо все провода, которые были позаимствованы у наушников вместе со штекером, припаять к разъему RCA (тюльпан). Порядок припаивания следующий:

    • Общий провод припаивается к металлическому основанию разъема;
    • Проводники каналов припаиваются к средним выводам разъема;
    • Когда все провода будут припаяны на свои места они снова «прозваниваются» мультиметром;
  • Далее припаянные провода и штекер нужно вывести наружу в салон, чтобы можно было без труда подключать мобильные устройства. Здесь уж каждый смотрит по возможностям и конструктивным особенностям передней панели авто. Но самым беспроигрышным вариантом является пепельница (если она не используется по назначению).

AUX выход на CD магнитоле — бортжурнал Mazda 3 Fru-Fru 2008 года на DRIVE2

Всем привет!Давно ничего не выкладывал такого интересного. Поэтому данная запись посвещена одной интренсной теме, а именно, как сделать AUX выход на CD магнитоле =)Ну что, готовы? тогда поехали

1. Для начала вытаскиваем саму магнитолу:1.1 снимает декоротивную панель, откручиваем два болтика панели с вентиляцией и поднимаем её кверху, чтобы не мешала

1.2 Дальше вытакиваем саму магнитолу и приводим приборную панель и тоннель к такому виду

разъем с которым будем работать

2. Приготовления к изготовлению чудо-шнура2.1 для этого нам понадобится, шлейф от какого-нибудь компьютерного контроллера, например от USB-контроллера, перемычка для HDD, она нужна для того чтобы активировать AUX функцию, и сам шнур с разъёмом для наушников 3,5 мм.

2.2 Приготовления шлейфа согласно схемы

Разем должен выглядеть таким образом

На другом конце имеем три проводка: один отвечает за минус/корпус другие за левый канал и за правый

Соединяем кабель от контроллера с кабелем разъема для наушников

3. Инсталяция3.1 Вставляем приготовленный шнур и перемычку в разъём

3.2 Подсоединяем магнитолу, включем и видим результат

3.3 собираем все обратно и выводим шнур, я вывел в пепельницу, достаточно удобно

Спасибо за внимание, если есть вопросы, пишите, отвечу 😉

Как сделать вход AUX?

Ответ мастера:

Для того чтобы было возможно использование акустической системы в качестве гарнитуры или подключение каких-либо аудиоустройств в качестве проигрывателя медиа-файлов, в магнитолы встраивают AUX-вход. А с учётом того, что в большинстве мобильных устройств и портативных плееров используется как раз разъём mini-jack, это оказывается достаточно удобным.

Необходимо: – шлейф; – провод со штекером; – различные детали на ваше усмотрение для реализации конструкции.

Перед началом работы следует подготовить инструменты, которые вам понадобятся во время установки AUX входа в магнитолу вашего автомобиля. Во-первых, нужно найти IDE шлейф АТА33 0 жил и шнур с экранированным штекером mini-jack для подключения. В принципе, шлейф может быть любой, но названный вариант наиболее подходит для такой ситуации, так как толщина его соответствует необходимому диаметру. А это значит, что вероятность возникновения замыканий при неосторожной пайке можно исключить.

Вообще, все необходимые принадлежности можно отыскать в точках продажи радиотехники. Постарайтесь приобрести провода из качественных материалов, так как вероятность испортить оборудование довольно большая.

Демонтировав переднюю панель, извлекайте магнитолу из автомобиля. Обязательно перед этим отключите её от источника питания и выкрутите удерживающие её шурупы. Отыщите в правом нижнем углу разъём для подключения. Выбранный шлейф аккуратно разрезайте точно пополам, а потом выполните пайку кабеля в месте со штекерами mini-jack.

Обратите внимание, что пайку не стоит делать на разъёме, в противном случае вы можете повредить устройство. А если у вас нет навыков проведения подобной работы, то лучше обратитесь с в сервисный центр. Его специалисты сталкиваются с необходимостью внесения подобных изменений постоянно, и всё сделают за вас. Оптимальный выход – просто научиться встраивать такой вход на ненужной магнитоле.

После всех выполненных манипуляций нужно установить магнитолу обратно в автомобиль так, чтобы провода входа AUX не помешали другим устройствам.

Затем, не спеша закрепить панель, удостоверьтесь в работоспособности нового входа – подключите к нему плеер или мобильный телефон с подходящими разъёмами. Его нужно вывести на переднюю панель и только после этого закрепить шурупами положение автомагнитолы. Для наилучшего результата воспользуйтесь саморезами.

Как установить aux на штатную магнитолу

Инструкция как сделать aux на любой магнитоле

Автолюбителям хорошо известно, что штатные магнитолы, даже в таких серийных автомобилях как Форд Фокус 2 и Шевроле Лачетти, всегда отличались скудным функционалом. С использованием в современном мире всевозможных смартфонов, планшетов, мп3 плееров мы привыкли слушать музыку в любом месте где бы мы не находились. Но как быть в ситуации, когда хочется послушать музыку в машине, а подключить гаджет через aux на CD магнитоле нет возможности. Точнее его просто нет заводской версии. И как быть в данной ситуации? Существует ли инструкция как сделать aux на любой магнитоле? Будем разбираться.

Что представляют собой aux входы и выходы

В России и некоторых странах СНГ их называют линейные выходы. Они представляют собой небольшого размера разъёмы, на которые можно подать напряжение от 0.4 — 1.9 вольт. В западных странах такой разъём имеет маркировку aux out или cd out.

Если на вашем устройстве имеются такие разъёмы как aux вход или aux выход, то в большинстве случаях такой проигрыватель снабжён усилителем аудио сигнала и способен работать с другими внешними устройствами. Подключив через такой разъём смартфон или мп3 плеер можно будет прослушивать аудио файлы через динамики автомобиля.

Но самое печальное то, что не на всех магнитолах старого образца такие выходы имеются. И при желании послушать любимую музыку со своего носителя владельцу придётся покупать магнитолу с установленным aux входом или же сделать aux на штатной магнитоле заплатив в первом и втором варианте немалые деньги.

После некоторых размышлений не редко появляется мысль, может существует вероятность сделать такой разъём самостоятельно. Рассмотрим варианты.

Устанавливаем aux вход на магнитоле CD

На самом деле большинство магнитол снабжено aux разъёмами, но на лицевую панель производитель по каким-то причинам выводить их не посчитал необходимым для решения задачи по выводу aux выхода на магнитоле CD автолюбителю понадобится некоторый ряд расходных материалов и инструменты:

  • средняя крестовая отвёртка;
  • нож;
  • изолирующая лента;
  • специальные ключи, что бы достать магнитолу;
  • USB кабель от компьютерного контроллера;
  • перемычка от компьютерного жёсткого диска;
  • небольшой кусок кабеля со штекером 3.5 мм.

Ножом аккуратно снимаем декоративную пластину, поддев её за край. С помощью отвёртки выкручиваем два самореза которые крепят решётку и поднимаем её вверх. С помощью специальных ключей извлекаем магнитолу.

Вытащив магнитолу, мы видим на задней планке корпуса белый прямоугольный разъём. К нему необходимо подключить USB штекер с кабелем и перемычку. Кабель компьютерного контроллера состоит из трёх жил левый канал, правый канал и экран. К двужильному кабелю со штекером 3.5 подсоединяем провода левого и правого каналов и хорошо изолируем с помощью изолирующего материала. Устанавливаем автомагнитолу на место. Кабель со штекером выводим в салон автомобиля.

Как сделать aux на штатной магнитоле

К сожалению, не на всех магнитолах, установленных штатно имеются внешние aux разъёмы. Так что с большей долей вероятности магнитолу придётся разбирать, что бы добраться до главной платы проигрывателя. Для этого нам будут нужны следующие материалы и инструменты:

  • изолированные провода сечением 0.5 см и длиной 40 — 50 см;
  • штекер 3.5 мм;
  • термоусадочные трубки;
  • паяльник;
  • средняя крестовая отвёртка;
  • нож.

Ножом аккуратно снимаем декоративную пластину над магнитолой, поддев её за край. Так же с помощью ножа поддеваем и далее снимаем руками декоративную панель возле рычага передач. Откручиваем крепёжные саморезы крепления магнитолы. Снимаем магнитолу и отключаем все провода на задней стенке корпуса. Снимаем крышку проигрывателя выкрутив удерживающие её болты и извлекаем его из корпуса.

Разобранная автомагнитола

Получив доступ к плате внимательно осмотрите её. Необходимо найти три точки с маркировкой LCH, RCH (левый и правый каналы) и GND («земля»). К найденным трём точкам с помощью паяльника крепим три провода и убираем их в термоусадочный канал. Собираем проигрыватель в обратной последовательности, а сделанный нами кабель выводим в удобное для вас место в салоне автомобиля. На конец кабеля припаиваем штекер 3.5 мм.

Делаем aux на кассетный проигрыватель

Многие скажут, что таких автомагнитол в природе не осталось. Но это не правда. Конечно, такие раритеты не сравнимы с качеством проигрывателей таких брендов как Bose, тем не менее ещё остались ценители таких устаревших устройств. И поверьте, им так же хочется слушать любимые мелодии со своего смартфона или мп3 плеера через старенький кассетный проигрыватель в своём автомобиле. А для счастья им нужно:

  • провода, экранированные 40 см, сечением 0.5 см;
  • термоусадочные трубки;
  • штекер 3.5 мм;
  • средняя крестовая отвёртка.

Вытаскиваем магнитолу из ниши открутив болты крепления. Выкручиваем болты, удерживающие крышку устройства. Сняв крышку магнитолы, мы получим доступ к лентопротяжному механизму который крепится с помощью металлических защёлок. Отогнув защёлки извлекаем механизм получив тем самым доступ к регулятору громкости.

Плата автомагнитолы

Извлекаем его и припаиваем к нему три провода общий, для левого стерео канала и для правого стерео канала. Убираем провода в термоусадочный канал и собираем автомагнитолу. Установив проигрыватель на своё место выводим провод в салон или в бардачок и присоединяем к нему с помощью пайки штекер 3.5 мм.

Как мы видим установить aux выход можно на любой магнитоле. Многое конечно зависит от производителя изделия и конечно же от конструктивных составляющих. В современных моделях таких фирм как Bose нет необходимости задумываться о том, как подключить через aux любое мобильное устройство. Но к сожалению, на рынке радиоэлектроники ещё очень много устройств требующих серьёзных доработок.

Самостоятельно делаем AUX-выход на автомагнитоле

Магнитолы в машинах, особенно штатные, никогда не отличались богатым функционалом. Сейчас налицо следующая тенденция: у всех есть смартфоны и планшеты, но подключить эти гаджеты к магнитоле удаётся далеко не всегда, потому что она была выпущена давно, но при этом продолжает исправно работать. И что же делать автовладельцу в такой ситуации? Об этом и пойдёт речь в сегодняшней статье.

Что такое AUX-выход

Это небольшой разъём, на который можно подать напряжение в диапазоне от 0.4 до 1.9 вольта. У нас его называют линейным выходом, однако в западных машинах его обозначают как «AUX-OUT» (а чуть раньше его обозначали как «CD-OUT»). Если устройство снабжено таким выходом, это почти наверняка означает, что оно оборудовано и усилителем аудиосигнала. Следовательно, подключив к этому разъёму планшет или смартфон, можно слушать музыкальные коллекции непосредственно через динамики машины.

Проблема заключается в том, что на старых магнитолах такой выход есть далеко не всегда. И если автовладелец хочет послушать в машине какой-то файл со своего смартфона, то у него будет 2 варианта:

  • Купить новую магнитолу с AUX-выходом (что является весьма дорогим удовольствием).
  • Попробовать установить AUX-выход самостоятельно.

В этой статье мы сосредоточимся на втором варианте.

Установка AUX-выхода на CD-магнитолу

Сразу следует отметить, что подавляющее большинство таких автомагнитол уже оборудованы AUX-разъёмами, но по каким-то причинам производители не считают нужным выводить их на приборную панель. Эту проблему автовладельцу придётся решать самостоятельно.

Инструменты и расходные материалы

  1. Отвёртка крестовая (средних размеров).
  2. Нож.
  3. Изолента.
  4. Набор штатных ключей для извлечения CD-магнитолы.
  5. Провод от компьютерного контроллера USB.
  6. Перемычка от жёсткого диска компьютера.
  7. Кабель от наушников со штекером на 3.5 мм.

Последовательность действий при установке AUX-выхода на CD-магнитолу

  1. С магнитолы снимается декоративная пластина (её лучше всего аккуратно поддеть ножом). Затем крестовой отвёрткой откручиваются 2 самореза, на которых крепится решётка. После выкручивания саморезов она поднимается вверх:

Вентиляционная решётка над магнитолой освобождена от саморезов и отодвинута

Извлечение магнитолы из ниши производится с помощью штатных ключей

Разъём для последующего подключения AUX-кабеля

Слева направо: USB-шлейф, перемычка от жёсткого диска и 3.5 мм штекер от обычных наушников

Перемычка и USB-шлейф должны быть установлены так, как показано на этой схеме

Готовый изолированный AUX-кабель

Кабель и перемычка, подключенные к разъёму магнитолы

Готовый AUX-выход для подключения смартфона или планшета

Видео: самостоятельное подключение AUX-выхода к автомагнитоле

Установка AUX-выхода на штатную автомагнитолу

Основная проблема со штатными магнитолами в том, что их очень непросто снимать. Есть и вторая проблема: далеко не на всех штатных магнитолах есть внешние AUX-разъёмы, так что почти наверняка придётся разбирать и саму магнитолу.

Инструменты и расходные материалы

  1. 3 изолированных провода сечением 0.5 см и длиной 30 см.
  2. Штекер от наушников на 3.5 мм.
  3. Термоусадка.
  4. Паяльник.
  5. Отвёртка крестовая (средних размеров).
  6. Нож.

Последовательность действий при установке AUX-выхода на штатную магнитолу

  1. Декоративная планка, находящаяся над магнитолой, аккуратно поддевается ножом и снимается.

Декоративная планка над магнитолой поддевается ножом и извлекается вручную

Панель под рычагом переключения скоростей снимается вручную

2 крепежных болта магнитолы откручиваются крестовой отвёрткой

Автомагнитола извлекается из ниши

Все крепежные болты на корпусе CD-проигрывателя откручиваются крестовой отвёрткой

Провода припаиваются к левому каналу, правому и земле

Смартфон, подключённый к автомагнитоле через новый AUX-выход

Установка AUX-выхода на старую кассетную автомагнитолу

В настоящее время увидеть такое устройство в машине почти невозможно. Тем не менее среди автолюбителей изредка встречаются те, кому жаль выбрасывать хоть и морально устаревшую, но вполне рабочую магнитолу, а послушать музыку с карманного MP3-плеера тоже хочется. Рецепт, который приводится ниже — для них.

Инструменты и расходные материалы

  1. 3 экранированных провода (длина 30 см, диаметр 0.5 см).
  2. Термоусадка.
  3. Штекер от наушников 3.5 мм.
  4. Крестовая отвёртка (средних размеров).

Последовательность действий при установке AUX-выхода на кассетную магнитолу

  1. С помощью крестовой отвёртки выкручиваются крепёжные болты, после чего магнитола извлекается из ниши.
  2. Всё той же отвёрткой выкручиваются болты, удерживающие крышку магнитолы. Она снимается, открывается доступ к лентопротяжному механизму.
  3. Как правило, механизм крепится на металлических защёлках. Они отгибаются вручную, механизм извлекается (хотя можно и не извлекать, это зависит от того, мешает ли он добраться до регулятора громкости, или нет).

С кассетной магнитолы снят лентопротяжный механизм для облегчения доступа к регулятору громкости

К регулятору припаивается 3 провода — левый канал, правый и общий

Итак, сложно ли подключить AUX-выход? Как показывает практика, всё зависит от конструкции магнитолы. Легче всего этот выход делается на относительно современных CD-магнитолах, которые приобретались отдельно от машины. Во всех остальных случаях автовладельцу придётся повозиться с паяльником. Без этого, увы, не обойтись.

0 0 голос

Рейтинг статьи

AUX IN и Bluetooth для каждого автомобильного плеера! : 5 Steps

Автомобильные плееры с Bluetooth стоят дорого. Или они приезжают на дорогой машине. Так не должно быть, но это так. Ну хотел подешевле. Так что в одном магазине я нашел хороший стерео Bluetooth-приемник. Это должен быть уважаемый бренд, дешевые китайские штучки звучат ужасно, поверьте, я пробовал. Так что в моем случае Philips AEA2000 / 12 соответствовал всем требованиям. И качество звука было отличным. Он питался от небольшого блока питания на 9 В.

Я открыл его и увидел, что на самом деле он использует стабилизатор 5 В (7805), который может легко принимать 12 В, но сначала я заменил расположенные вокруг него конденсаторы с номиналом 10 В на конденсаторы с более высоким напряжением.Так что теперь он работает от 12 В.

Помните провода от этого электродвигателя? Измерение напряжения на этих линиях с плеером в режиме TAPE показало, что оно было 12 В. Хорошо! Вот и готов блок питания! И включается только тогда, когда плеер переведен в режим TAPE (с помощью переключателя). Просто идеально.

Я припаял провода стерео AUX IN из предыдущих шагов (с помощью мультиметра я нашел точки пайки лучше, чем эти маленькие контактные площадки IC) к выходу этого Bluetooth-приемника и запитал его проводами электродвигателя (помните о полярности).Я поместил все внутрь плеера (теперь у нас есть место). Одно быстрое соединение и звук, исходящий из моей машины, когда я стоял снаружи, были всей яростью вечера. Я измерил расстояние около 25 метров для моего подключения. Мне нужно всего 2-3 метра, так что я был в восторге.

Я могу подключиться к нему с любым телефоном и планшетом Android / Windows / IOS. Звук идеальный. Ни гула, ни статики. Это намного лучше, чем радиостанции FM, которые у меня есть на радио.

На последней фотографии показана установка моего брата, он купил другой Bluetooth-приемник, питающийся от USB 5V, поэтому я пожертвовал автомобильным источником питания, чтобы запитать его от проводов электродвигателя.Хорошо изолируйте его, вы не хотите, чтобы он там ни к чему не касался.

Мой Bluetooth-приемник использует стандарт Bluetooth 2.1 EDR, мой брат - 4.0 с автоматическим подключением. На моем мне приходится каждый раз подключаться вручную (громоздко, я знаю, но для этого есть приложения), но у меня диапазон 25 метров! Его самонастройка подключается к телефону, но имеет диапазон только около 3-4 метров. Bluetooth 4.0 имеет меньший радиус действия, но более высокую скорость передачи данных. Для музыки достаточно 2.1, но выше всегда лучше. Вы можете использовать любой бренд, но он должен быть хорошим.Протестируйте его, прежде чем использовать в этом проекте.

Вот и все. Если есть вопросы, просто задавайте, я постараюсь на них ответить.

Проблемы использования автомобильного адаптера кассеты и альтернативы

Что нужно знать

  • Вставьте штекер адаптера кассеты в линейный выход аудиоустройства.
  • Включите автомагнитолу на минимальный уровень громкости. Вставьте адаптер кассеты в магнитофон автомобиля.
  • Включите аудиоустройство и начните воспроизведение музыки.Отрегулируйте громкость до желаемого уровня.

В этой статье объясняется, как использовать адаптер для автомобильной кассеты. Он включает информацию о том, как работают адаптеры для кассет, и предлагает хорошие альтернативы адаптерам для кассет.

Как использовать автомобильный адаптер для кассеты

Адаптеры для кассет позволяют воспроизводить внешние аудиоустройства, включая проигрыватели компакт-дисков, смартфоны и MP3-плееры, с головного устройства магнитофона любого автомобиля. Снаружи они имеют форму компактных кассет, но внутреннее устройство совершенно иное.

В то время как компактные кассеты содержат две соединенные катушки с магнитной лентой для аудио, адаптеры автомобильных кассет содержат магнитные индукторы, которые заставляют кассетные устройства думать, что они являются кассетами.

Слушать музыку в машине с адаптером для магнитофона очень просто. Вот основные шаги по подключению CD-плеера, мобильного устройства или другого аудиоисточника к магнитофонной деке в вашем автомобиле:

  1. Вставьте штекер адаптера кассеты в гнездо линейного выхода на аудиоустройстве.

    Если на вашем устройстве нет линейного выхода, вы можете подключить его к разъему для наушников.

  2. Включите автомобильное радио и установите минимальный уровень громкости.

  3. Вставьте адаптер ленты в магнитолу вашего автомобиля.

    Если радио не переключается автоматически на вход кассетной деки, вам придется сделать это вручную. Этот процесс такой же, как если бы вы слушали кассету.

  4. Включите аудиоустройство и воспроизведите музыку или звук, затем отрегулируйте громкость до желаемого уровня.

    Если вы подключены к разъему для наушников на аудиоустройстве, но по-прежнему ничего не слышите, убедитесь, что переключатель громкости на устройстве включен.

  5. Когда вы закончите прослушивание, извлеките адаптер так же, как вы извлекаете обычную кассету. Вы также можете оставить адаптер, если хотите.

    Если в вашей кассетной деке есть функция автоматического реверса и качество звука низкое, попробуйте нажать кнопку реверса.Если ваша кассетная дека постоянно меняет направление воспроизведения, вероятно, проблема с адаптером.

Как работают кассетные адаптеры?

Раймонд Спеккинг / Wikimedia Commons

В компактных кассетах в качестве носителя информации используется магнитная лента. Компонент, известный как записывающая головка, используется для записи или перезаписи данных на ленту, а компонент, известный как считывающая головка, используется ленточной декой для преобразования этих данных обратно в музыку или другой аудиоконтент.

Адаптеры кассетной ленты вставляются в считывающую головку кассетной деки, но делают это без какой-либо магнитной ленты.Вместо намотанной ленты каждый адаптер кассетной ленты имеет встроенный индуктор и какой-либо тип аудиовхода или гнезда.

Когда аудиовход подключен к проигрывателю компакт-дисков или другому источнику звука, он передает сигнал на индуктор внутри адаптера кассеты. Индуктор, который работает так же, как записывающая головка, генерирует магнитное поле, соответствующее сигналу от аудиоустройства.

Считывающая головка внутри магнитофона не может отличить магнитное поле, создаваемое индуктором, от магнитного поля ленты внутри настоящей кассеты.Он считывает магнитное поле с индуктора, как если бы оно исходило от магнитной ленты, и позволяет головному устройству воспроизводить аудиосигнал, как если бы оно воспроизводило настоящую кассету.

Почему магнитофон не пытается перевернуть?

Раймонд Спеккинг / CC BY-SA 4.0 (через Wikimedia Commons)

Ленточные деки и кассетные ленты построены с функцией, которая позволяет кассетной деке либо останавливать воспроизведение, либо обратное воспроизведение, когда достигнут конец ленты. Если вы когда-либо слушали музыку на кассете, вы, вероятно, знакомы с громким лязгом, который случается, когда вы дойдете до конца, после чего кассетная дека переворачивает и воспроизводит другую сторону ленты.

Поскольку в кассетных адаптерах ленты нет ленты, они должны включать механизм, позволяющий эффективно обмануть головное устройство и заставить его никогда не останавливаться и не реверсировать. Без этого механизма магнитофон может вообще не работать или зайти в бесконечный цикл постоянного изменения направления воспроизведения.

Чтобы обойти это, хорошие ленточные адаптеры включают в себя ряд шестерен и некоторый тип колесных компонентов. Это устройство эффективно имитирует непрерывно бегущую ленту.

Если у вас есть адаптер кассеты, который не работает, потому что магнитофон отказывается его воспроизводить, особенно если он неоднократно пытается изменить направление воспроизведения, вероятно, сломан зубчатый механизм.

Хорошие альтернативы адаптерам для кассетных лент

Ленточные деки уже не так распространены, как когда-то, а автомобильные адаптеры для кассет найти бывает сложно. Вот несколько распространенных альтернатив автомобильным кассетным адаптерам:

  • FM-передатчик - практически универсальный вариант, который работает с любым автомобильным FM-радио. Они менее полезны в районах с плотным трафиком в диапазоне FM, поскольку слишком сильные помехи приводят к плохому качеству звука.
  • FM-модуляторы - как и FM-передатчики, эти устройства должны быть постоянно установлены.Им также требуется свободное место в диапазоне FM, но они обычно обеспечивают лучшее качество звука, чем передатчики FM.
  • Дополнительные входы - Если в вашем автомобиле есть дополнительный вход, вы можете подключить и воспроизводить музыку с любого проигрывателя компакт-дисков, MP3-плеера или телефона с разъемом для наушников.
  • USB-входы головного устройства - USB-входы даже лучше, чем вспомогательные входы с точки зрения качества звука. (Если у вашего головного устройства или автомобильной приборной панели есть вход USB, скорее всего, у него нет магнитофона.)

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять

Как подключить аудиовыход компьютера к стереофоническому аудиовходу


Подключите компьютер к стереоресиверу или домашнему кинотеатру, кассетной деке или проигрывателю.Обычно это не так уж и сложно!
Люди подключали свои компьютеры к своим более крупным аудио / видео системам задолго до того, как Netflix и Hulu, а весь другой онлайн-контент стал потоковым потоком в ваш дом через широкополосные Интернет-соединения. В настоящее время существует так много «контента», что трудно поверить, что вам придется платить за любой из них! Но размер все еще имеет значение. Зачем смотреть что-то на этом маленьком ноутбуке, когда у меня есть большой телевизор ?! И как только вы получите видео на большом экране, вы также должны увеличить размер звука.Опять же, иногда вы просто хотите послушать музыку. Spotify, Pandora, iTunes и миллион онлайн-радиостанций? Хотя в сети много видео, количество музыки практически неограничено!



«Входы и выходы»:
Домашние аудиоусилители довольно стандартизированы по входным и выходным уровням. Сюда входят «интегрированные» усилители (предусилитель и усилитель мощности, объединенные в одном шасси), а также ресиверы - как стерео, так и объемного звука.

Стереоусилители и приемники имеют два аналоговых разъема RCA jack для входа для каждого устройства. Все они, кроме входов «фонокорректор», находятся на стандартных потребительских «линейных» уровнях.

Ресиверы объемного звука обычно имеют другие типы входов (цифровых) и выходов, которые вы обычно не найдете на стереоресиверах / усилителях. Усилители и ресиверы объемного звука имеют все аналоговые входы и выходы (кроме фонокорректора) на одном уровне. Вы можете использовать любой из них: Aux, Tape, Tuner, CD и т. Д. Для подключения ваших компьютеров линейный выход или выход для наушников.Уровень линии должен быть предпочтительным, если он доступен. Возможно, вам придется немного уменьшить уровень выхода наушников, если звук звучит искаженно. Не забывайте переходить от вывода к вводу.


Усилители мощности - отдельная история. Усилители мощности домашнего звука также имеют входы линейного уровня, но у них очень мало возможностей для регулировки громкости и тембра, а также переключения. Они просто усиливают сигнал. Их не рекомендуется подключать к вашему компьютеру.

Как подключить: компьютерный выход к стерео входу
Самый простой способ подключить аудиовыход вашего компьютера - использовать «линейный» выход вашей звуковой карты.Мы рекомендуем стереофонический мини-штекер 3,5 мм для подключения к двойному кабелю RCA или мини-штекер для подключения к двойному разъему RCA, а также стереокабель с разъемом RCA для подключения к аудиовходу вашей звуковой системы, например, к входу «aux». Чем больше длина кабеля, тем больше качество звука влияет на качество звука. В частности, чем меньше емкость на фут кабеля, тем меньше будут потери высоких частот.

Обратный провод - стереовыход на компьютерный вход:


Вы можете использовать те же варианты кабельной разводки, чтобы пойти другим путем.Например, если вы хотите записать радио или музыку на свои пластинки и сохранить ее как цифровую музыку, например в формате mp3, вы можете подключить свой стереоресивер / тюнер / проигрыватель винила к компьютеру, чтобы «записывать» музыку. на жесткий диск вашего компьютера. Затем вы можете редактировать аудиофайлы и воспроизводить музыку прямо со своего компьютера; и, что еще лучше, конвертируйте файлы в форматы wav, без потерь или MP3 с помощью соответствующего программного обеспечения для последующей передачи на мобильные устройства.

Для этого вам необходимо подключить аудиовход вашего компьютера к аудиовыходу вашего стереоресивера.Мы рекомендуем переходник с миниатюрного телефонного разъема 3,5 мм на разъем Rca и стереокабель с разъемом RCA, который подключается к «линейному» или «микрофонному» входу звуковой карты вашего компьютера. Если это «микрофонный» вход, вам, возможно, придется уменьшить уровни, поскольку микрофоны обычно имеют очень низкий выход. Затем вы подключаете стерео концы разъема RCA к основному аудиовыходу вашего стереоресивера, если он есть, или к маршрутизируемому выходу, например, к одному из выходных разъемов "ленты". Многие аудиосистемы имеют входы и выходы на магнитную ленту, поэтому вы можете подключить к ним свой компьютер, чтобы использовать его как магнитофон, а также как источник звука.

Примеры подключений:

Стерео мини-штекер 3,5 мм (1/8 дюйма) для двойного кабеля RCA

Если вы настоящий приверженец качества звука или хотите кабели еще большей длины, мы производим специальные кабели с фантастическим качеством звука :

Стереокабель "Pro" качества от мини-разъема к двойному разъему RCA
M2RCA - кабель для подключения iPod или звуковой карты к стереокабелю. Изготовлено на заказ в США

Домашние аудиоразъемы: кассетные магнитофоны / CD-плееры


У многих из нас есть старые кассеты или другие древние аудиоисточники, которые мы хотим сохранить или объединить для создания собственных списков воспроизведения.Программное обеспечение для компьютерной записи идеально подходит для этой цели. Предполагая, что на вашем компьютере установлено соответствующее программное обеспечение для записи, вам нужно будет подключить аудиовход вашего компьютера к аудиовыходу магнитофона или проигрывателя компакт-дисков. Мы рекомендуем переходник с миниатюрного телефонного разъема 3,5 мм на разъем Rca и стереокабель с разъемом RCA, который подключается к «линейному» входу звуковой карты компьютера. Затем вы подключаете стерео концы разъема RCA к аудиовыходу вашей кассетной деки или проигрывателя компакт-дисков, например, к одному из выходных разъемов «кассеты».

Примеры подключений:

Стерео мини-штекер 3,5 мм (1/8 дюйма) для двойного кабеля RCA

Если вы настоящий приверженец качества звука или хотите кабели еще большей длины, мы производим специальные кабели с фантастическим звуком качество:

"Профессиональное" качество Стереокабель Mini-Dual RCA jack
M2RCA - iPod или звуковая карта к стереокабелю. Изготовлено на заказ в США


Кассетная дека для архивации кассет


Очевидно, что получение хорошей кассетной деки в конце 2013 года - это полдела по сравнению с архивированием кассетных лент.Да, вы все равно можете купить их новыми, но в этом случае это хуже, чем покупка машины: как только вы покинете выставочный зал, они будут стоить лишь часть того, что вы только что заплатили. Купить подержанные колоды онлайн на eBay также очень сложно, и если вы не будете осторожны, вы можете потратить кучу денег! Во-первых, никогда не покупайте кассетную деку «как есть». Эти вещи изжиты плодовыми мушками. Человек, который его установил, вероятно, проверил его в общей сложности пять минут, и он обязательно начнет есть кассеты после 15 минут использования - как раз тогда, когда вы подумали, что это нормально, и вставили свою бесценную запись дяди Ральфа, поющего "My Way".

Не дайте себя обмануть узнаваемым брендам, если они не являются студийными брендами, такими как Tascam или Nakamichi. Даже к этим вам нужно относиться скептически. Кассетные деки - это резиновые ремни, резиновые колеса, изнашиваемые «головки» и кнопки. Если вы не можете получить 30-дневную гарантию, по крайней мере, пообещайте, что она будет работать в течение недели. Не торопитесь, выйдет по хорошей цене. Просто не так много людей умирают, чтобы купить технологию 20-летней давности! Вы можете купить серьезные кассетные деки студийного качества, которые продаются более чем за 1000 долларов, по невероятно низким ценам, если проявите достаточно терпения.Дополнительным преимуществом дополнительной платы за колоду студийного качества является то, что у вас не должно возникнуть проблем с ее продажей позже. Школы, университеты и профессиональные аудиоархивисты постоянно находят новые записи, достойные оцифровки, поэтому колода высшего качества, такая как Nakamichi Dragon или Tascam 122 Mk III, не потеряет много денег, если таковые будут в будущей продаже. Просто получите дешево и гарантированно!

Наконец, чудес не ждите. Лента, на которую вы пролили шампанское в лимузине на выпускной бал, не будет работать ни в одном кассетном плеере! Даже если они находятся в нормальном состоянии, некоторые из этих старых лент могут быть настолько испорчены, что только профессиональный архивист сможет безопасно удалить звук с ленты.Вы когда-нибудь пробовали вставить ленту в новую оболочку? Поверьте, хирурги не хотят таких испытаний. Иногда им приходится идти на крайние меры, которые мы с вами не только слишком ленивы или недостаточно скоординированы, но и недостаточно образованы в необходимом странном наборе навыков. Профессиональное архивирование аудио - это странная наука, требующая навыков механики, химии, компьютера, математики и ловкости рук. Так что, если у вас есть действительно критический контент, вам следует, по крайней мере, проконсультироваться с профессионалом по вопросам ценообразования.Конечно, дядя Ральф, поющий "Like a Virgin" в драпировке, может быть веселым воспоминанием, но, возможно, это не стоит того, чтобы платить за профессиональную архивную работу.

Предполагая, что у вас есть необходимое программное обеспечение, первое, что нужно сделать, это проверить кнопки, переключатели и соединения и подготовить колоду к работе с вашей звуковой картой. Для предварительно записанных лент вы обычно устанавливаете Dolby B и отключите фильтр MPX. При записи с радио следует включить фильтр mpx. Если вы используете кассеты, записанные в домашних условиях, которые содержат металл или CrO2, вам следует соответствующим образом изменить эту настройку.Выход кассетной деки должен поступать на вход «Line» звуковой карты (обычно обозначен зеленым цветом), а не на вход Mic. Большинство звуковых карт имеют входы и выходы со стереофоническим мини-штекером (типичные разъемы для стереонаушников 1/8 дюйма 3,5 мм на mp3-плеерах). Поэтому потребуется переходник или кабель с разъемами RCA на мини-штекер.

Второе, что нужно сделать в процессе настройки записи, - это настроить выход магнитофонной деки и вход звуковой карты так, чтобы у вас была максимальная громкость, исходящая от кассетной деки, без перегрузки входа звуковой карты или другого аудиоинтерфейса.На коммерческих кассетах вам обычно не нужно беспокоиться об уровне выходного сигнала кассетной деки так же сильно, как на кассетах с собственной записью, поэтому вы можете просто увеличить его до максимума. Это, конечно, не относится ко всем кассетам, поэтому будьте осторожны, следите за своими уровнями и настраивайте их.

Причина получения максимального выходного уровня заключается в том, что вам нужен минимально возможный уровень шума для цифровой записи. Кассетные ленты (или катушка с катушкой, если на то пошло) имеют ограниченное отношение сигнал / шум по сравнению с хорошей звуковой картой.С другой стороны, вы не хотите закручивать слишком высоко, чтобы снизить уровень шума за счет динамической компрессии и искажений. Повышение минимального уровня шума может дать вам немного больше «шипения» между песнями, но обычно это довольно легко устранить с помощью программного обеспечения на компьютере. С другой стороны, устранение искажений чрезвычайно сложно, если вообще возможно. Существует программное обеспечение уровня Pro, которое может достаточно хорошо с этим справиться, но оно очень дорогое, и никакое программное обеспечение, подобное этому, никогда не бывает идеальным.На самозаписывающихся лентах необходимо убедиться, что выход не слишком горячий. Вы должны иметь возможность определять перегруженный выход по счетчикам. Иногда допустимы кратковременные пики, едва переходящие в красный цвет. В какой-то мере ориентируйтесь на свои уши, но не стоит на них ставить время. Обнаружить, что у вас есть какие-то слегка искаженные части позже в процессе, означает начать с самого начала. Совсем не весело.

Убедившись в правильности выходного уровня, установите правильный входной уровень.Следуйте тем же правилам. Случайные пики вполне подойдут. Вам обязательно стоит попробовать одну или две тестовых записи, когда вы изучаете точность измерителя звуковой карты. Это не редкость, особенно со встроенными звуковыми картами или недорогими звуковыми картами, с неточными измерениями. Внимательно слушайте записи на предмет всего неприятного. Цифровое искажение должно быть легче услышать, чем, например, типичная перегрузка магнитофона или искажение сильно искаженного металла или музыки в стиле гранж. Большое примечание: кассеты хрупкие и теряют качество звука из-за растяжения, истирания, остатков и других причин.Не ожидайте, что сможете убрать подобные вещи. Если лента испортилась, это не вина звуковой карты. Следите за выходом кассетной деки, если вы подозреваете, что лента повреждена.

Хорошо, теперь, по-видимому, вы готовы к записи. В разных программах используются разные процедуры, но все они очень похожи. Сначала вы «поставите на охрану» (установите флажок записи, а не нажимайте кнопку транспорта записи) на треках, на которые хотите записать. Один канал часто настраивается на запись в стерео - прочтите руководство или файл справки для вашего программного обеспечения! Следите за входными уровнями, чтобы убедиться, что ваши уровни в порядке.Некоторые высококачественные кассетные деки имеют кнопку RTZ (возврат к нулю), которая очень полезна для настройки запуска ленты непосредственно перед началом песни. Используй это! Вам нужно нажать кнопку записи на программном обеспечении непосредственно перед тем, как нажать кнопку воспроизведения на кассетной деке. Остановите запись, когда песня закончена, или, если вы записываете сразу всю сторону, когда сторона закончена. Внимательно следите за результатами на предмет искажений или уровней шума. При необходимости повторите.

Дополнительная информация:
Дзен и искусство ухода за кассетной декой
Руководство по методам восстановления аналогового звука (PDF)

(Очень большой и подробный документ по всем видам аналогового аудиооборудования)

См. Раздел: Аналоговое воспроизведение ленты

Подключение проигрывателя винила (фонографа) к компьютеру



Это очень горячая тема в настоящее время с возрождением Vinyl, а также для всех тех, кто хочет перенести свои записи на свои компьютеры, чтобы записать их на компакт-диски или поставить на свои MP3-плееры или iPod.

Первое, что вы должны понять, это то, что вы не можете подключить проигрыватель винила напрямую к компьютеру. Почему? Фонокорректор издает очень слабый сигнал, имеющий довольно странную частотную характеристику (из-за RIAA-эквализации). Фонокорректор необходим для усиления сигнала и «выравнивания» частотной характеристики. Вот почему вы должны подключить проигрыватель виниловых пластинок ко входу «phono» ресивера или предусилителя, а не к входам «Line» или «Tape». Кроме того, существуют патроны разных типов (игла и патрон создают электрический сигнал из канавок).Есть движущаяся катушка, движущийся магнит и керамические картриджи, как правило, для которых требуются разные настройки предусилителя или, возможно, разные предусилители. Картриджи с подвижным магнитом являются наиболее распространенным типом, особенно с 1970-х годов, в то время как картриджи с подвижной катушкой часто нравятся аудиофилам. Керамика - это старые, дешевые картриджи, используемые в проигрывателях, которые вам в любом случае не нужны. Вход на приемнике или предусилителе, для которого не указано иное, обычно готов к движущемуся магниту. Существуют также высокопроизводительные картриджи с подвижной катушкой, которые работают с предусилителями с подвижным магнитом.Ой! Немного раздражает? Что ж, всегда есть что-то еще - в зависимости от того, насколько глубоко вы хотите углубиться ...
Согласование импеданса - еще одна горячая тема для картриджей и предусилителей. На частотную характеристику картриджей может влиять взаимодействие выходного и входного импеданса с предусилителями.

Хорошо, это достаточно глубоко; см. ссылки ниже для получения более подробной информации.
Подробнее:

Руководство по методам восстановления аналогового звука (PDF)

(Очень большой и подробный документ по всем видам аналогового аудиооборудования)

Как очистить пластинки LP

Регулировка тонарма для поворотных тонармов

КАК ПОДКЛЮЧИТЬСЯ:
Вы должны подключить проигрыватель к предусилителю приемника или выделенному фонокорректору, а затем подключить выход ленты или другой выход предусилителя приемника к компьютеру, используя компьютер, как магнитофонную деку. .Есть также отдельные фонокорректоры, которые вы можете купить (некоторые даже имеют выходы USB), но они не часто бывают недорогими, например, встроенный усилитель или ресивер, продающийся на дворе. На ebay тоже есть много хороших старых вещей.

Если ваш проигрыватель имеет разъемы RCA, к нему должен быть постоянно подключен кабель, который подключается к «фоно» входу приемника. Стереокабель с разъемом RCA, который подключается к «линейному» входу звуковой карты вашего компьютера, замыкает цепь, идущую от ресивера / предусилителя к компьютеру.Большинство компьютеров имеют стереовходы с мини-разъемами 3,5 мм (1/8 дюйма), поэтому для их подключения вам понадобится кабель Mini Jack - Dual RCA.

Примеры подключений:

Стерео мини-штекер 3,5 мм (1/8 дюйма) для двойного кабеля RCA

Если вы настоящий приверженец качества звука или хотите кабели еще большей длины, мы производим специальные кабели с фантастическим качеством звука :

Стереокабель «Pro» качества от мини-разъема к двойному разъему RCA
M2RCA - iPod или звуковая карта к стереокабелю. Изготовлено на заказ в U.S.A.

Вертушки с USB ?!

Если вам нужен проигрыватель виниловых пластинок с USB-выходом, который должен упростить подключение, но многие из них не соответствуют критерию аудиофилов "хороший звук" и не совсем дешевы. Если вам нужно пойти по этому пути и у вас ограниченный бюджет, вы можете взглянуть на некоторые модели Audio Technica, Stanton и Numark. Для тех, кто хочет лучшего качества, приобретите качественную модель, такую ​​как Pro-Ject Essential, или придерживайтесь моделей без USB.
Для бюджетного постоянного подключения проигрывателя к компьютеру используйте специальный предусилитель или старый добрый ресивер для достижения наилучших результатов.
Хорошие марки проигрывателей для eBay? Thorens, Dual, Micro Seiki, Denon и другие можно купить по приличным ценам. Бренды приемников? Denon, Yamaha и еще около миллиона других, если вы вернетесь в прошлое ... Картриджи
? Shure M97xE, Denon DL-110, красный или синий Ortofon или черный Grado - все это хорошо.

Как записать кассеты в компьютер

Хотя иногда может показаться, что вся записанная музыка доступна с помощью быстрого поиска в таких сервисах, как Spotify, Google Play или iTunes (чтобы назвать только три), правда в том, что значительный объем записанной музыки доступен только в аналоговых форматах, например на кассетах.Итак, независимо от того, интересуетесь ли вы оцифровкой кассет из детства или микс-кассеты из старого школьного увлечения, у B&H есть ряд решений, которые помогут вам наслаждаться аналоговой музыкой в ​​удобном цифровом формате.

Существует два подхода к оцифровке кассет. Первый - это купить кассетный проигрыватель или комбинированный медиаплеер, который включает в себя устройство записи компакт-дисков или звуковую карту USB с программным обеспечением для записи на компьютер.

Второй подход заключается в объединении существующего кассетного плеера с аудиоинтерфейсом USB, Thunderbolt или Firewire (в зависимости от ввода-вывода вашего компьютера) или с цифровым полевым рекордером, который принимает аналоговый линейный выход вашего кассетного плеера.

Подход 1

Самый простой способ оцифровывать ваши кассеты - это купить такое устройство, как ION Audio Tape Express + Portable Tape-to-MP3 Converter. Устройство не намного больше самой кассеты и питается от шины USB. Он поставляется с программным обеспечением ION EZ vinyl / Tape Converter для Mac и Windows, которое предоставляет пошаговые инструкции по переносу музыки через iTunes.

Для пользователей, заинтересованных в оцифровке своей коллекции кассет на компакт-диски или флэш-накопители USB без необходимости использования компьютера, обратите внимание на устройство записи компакт-дисков TEAC AD-RW900-B с кассетной декой и USB-портом.

Для пользователей, которые также заинтересованы в оцифровке своей коллекции кассет на компакт-диски или флэш-накопители USB без необходимости в компьютере, обратите внимание на устройство записи компакт-дисков TEAC AD-RW900-B с кассетной декой и USB-портом.

Подход 2

Для пользователей, которые предпочитают подход «сделай сам» и у которых уже есть работающий кассетный проигрыватель с линейным выходом, рассмотрите возможность приобретения простого линейного кабеля для подключения к линейному входу и использования внутренней звуковой карты вашего компьютера.В качестве альтернативы, если ваш компьютер не имеет входа линейного уровня на шине и у вас в настоящее время нет аудиоинтерфейса, который принимает входы линейного уровня, вы можете приобрести аналого-цифровой преобразователь через USB, такой как Griffin Technology. Аудиоинтерфейс iMic USB.

Широкий выбор платных (Pro Tools, Ableton Live, Logic), а также бесплатных (Audacity, Garageband для Mac и т. Д.) Цифровых аудио рабочих станций (DAW) доступен онлайн и от B&H для удовлетворения ваших потребностей.В зависимости от того, что вы выберете, обязательно следуйте разделу справки программного обеспечения, чтобы настроить аудиоинтерфейс или звуковую карту для записи в программное обеспечение.

В качестве альтернативы, если вы не хотите использовать компьютер и DAW для записи, вы можете рассмотреть возможность использования цифрового полевого рекордера с линейным входом, такого как сверхпортативный цифровой аудиорекордер Zoom h2. Затем вы можете позже загрузить треки в компьютер для редактирования, маркировки и упорядочивания с карты памяти microSD / SDHC диктофона.

Подключение кассетного плеера к аудиоинтерфейсу, полевому магнитофону или внутренней звуковой карте будет зависеть от входных и выходных разъемов соответствующих устройств. Это могут быть стереоразъемы линейного уровня 3,5 мм или пара несимметричных разъемов RCA. К счастью, B&H предлагает обширный каталог кабелей и адаптеров для подключения вашего оборудования, чтобы вы могли достичь своей цели.

Как установить Bluetooth в любом автомобиле

Когда дело доходит до подержанных автомобилей, я довольно непредубежден.За последние четыре года у меня были Lincoln Town Car, Toyota 4Runner, Mazda 3, Mazda Miata, Acura CL Type-S, Lexus LS400, Honda S2000 и Porsche Boxster. В настоящее время я рассматриваю Toyota Centuries, BMW M3 и Chevy Corvettes. Никакая марка или модель не являются решающим фактором. Единственное, что обязательно должно быть в машине, - это возможность воспроизводить музыку прямо с моего телефона.

Учитывая, что мой Lincoln 2006 года является новейшим автомобилем, который у меня когда-либо был, у меня никогда не было автомобиля с Bluetooth или даже с дополнительным портом с завода.Но почти в каждом подержанном автомобиле есть способ заставить работать Bluetooth. Это просто зависит от того, из какой эпохи ваш автомобиль, насколько вы заботитесь о качестве звука и каков ваш бюджет. Тем не менее, это лучшие способы сделать это, перечисленные в порядке моих личных предпочтений.

Мак Хоган

Установите приемник Bluetooth в скрытый дополнительный порт вашего радиоприемника

Это самый простой способ получить согласованный, надежный, беспроблемный Bluetooth с очень небольшими вложениями.Это может быть вашим ключом, особенно если у вас есть автомобиль, который слишком новый для магнитофона, но слишком старый для заводского 3,5-мм дополнительного входа.

Поскольку задолго до того, как радиоприемники имели вспомогательные входы на передней панели, у них были дополнительные «вспомогательные» входы на задней панели. В результате совместного использования радиосвязи между разными моделями с разным оборудованием эти дополнительные порты обычно представляют собой неиспользуемые порты с проприетарным разъемом. Иногда ваш CD-чейнджер может быть подключен к нему, но часто он полностью не используется. Так было с моим Porsche Boxster.

Погуглите «[модель вашего автомобиля + год] + дополнительный вход», чтобы получить информацию о том, возможен ли этот вариант. Для многих радиостанций с одним DIN вы также можете искать конкретно по названию устройства. В моей машине, например, есть Becker CDR-220, который используется другими брендами. Поиски этого привели меня на DiscountCarStereo, сайт, на котором есть как входные адаптеры aux, так и приемники Bluetooth для любой мыслимой стереосистемы. Это не спонсируется и не является частью партнерской программы, я просто использую их каждый раз и обычно получаю хорошие результаты.При этом, если есть несколько вариантов, выберите более дорогой. Некоторые вещи на сайте могут быть дешевыми и некачественными.

Мак Хоган

Вам также могут потребоваться специальные ключи или инструменты для снятия радио. Закажите их вместе с адаптером Bluetooth to aux. Если вам удобно сращивать провода, обязательно приобретите изолятор контура заземления / фильтр шумоподавления. Это предотвращает фоновый шум от электрических помех, который может сильно раздражать на большой громкости.Я пытался обойтись без него в Boxster, и слабый вой помехи - постоянное напоминание о том, что я идиот.

Когда у вас есть все, вы можете использовать подробные инструкции от Discount Car Stereo. Но основные шаги такие же: снимите головное устройство, подключите приемник Bluetooth, подключите изолятор шлейфа, запрограммируйте радио, чтобы включить его дополнительный вход, и все готово. Обычно вы не можете использовать функцию пропуска или перемотки без большой дополнительной работы, но вы должны иметь высококачественный аудиосигнал Bluetooth, передаваемый прямо на динамики вашего автомобиля, не нарушая заводской вид радио.

Установка вторичного радио

ВЗГЛЯД OEM, САМОЕ НАДЕЖНОЕ РЕШЕНИЕ.

Если в вашем автомобиле есть стандартная радиостанция размером с один или два DIN, вы не сможете превзойти функциональность современного головного устройства. С помощью ремня безопасности и установки от Best Buy вы можете получить полную функциональность Bluetooth, интернет-радио или даже Apple CarPlay и Android Auto.

Обратной стороной является то, что многие из них будут выглядеть неуместно.Слишком много радиоприемников на вторичном рынке застряли в дизайне эпохи начала 2000-х с яркими огнями и хромированными кнопками. Однако при достаточном изучении вы сможете найти радио, которое соответствует стилю вашего автомобиля. Если бы у меня была, например, немецкая машина девяностых, я бы выбрал VDO Continental TR7412UB-OR. Опять же, не реклама, просто то, что я видел в E36, которое я проверял, и это выглядело мило.

Используйте старый трюк с магнитофонной декой

Утомительно, но для многих автомобилей подойдет.

Если вы владели своей долей за проезд в старых автомобилях, вы должны быть знакомы со старым конвертером магнитофона во вспомогательный. С помощью волшебства, я даже не буду притворяться, что понимаю, вы можете подключить свой телефон прямо к кассете, которая каким-то образом делает «Звоните мне, возможно, возможно» доступным для чтения на Lexus 1993 года. Качество низкое, они все время ломаются, и они могут быть привередливыми, когда проволока мешает, но они работают.

Если вы хотите, чтобы они работали без проводов, ожидайте гораздо большего.Кассеты Bluetooth существуют, но они работают от батареек. Поскольку кассета не знает, включена машина или нет, вы также должны не забывать вынимать ее и выключать каждый раз, когда вы выходите из машины. При длительных поездках ожидайте, что музыка будет останавливаться и заряжать аккумулятор каждые восемь часов или около того. Со временем аккумулятор изнашивается, и вам нужно будет его заменить.

Это вопрос личных предпочтений, но я обычно рекомендую пропустить беспроводную версию и получить проверенную версию aux.Да, для этого потребуется адаптер для наушников для большинства современных телефонов, но это лучше, чем заряжать другой гаджет.

Последнее средство: FM-передатчики

Привередливое, но универсальное решение.

VicTsing amazon.com

16,99 долл. США

Есть автомобили без порта aux, без магнитофона и без легко заменяемого головного устройства. Иногда вам нужно решение, которое можно использовать и в нескольких автомобилях.Для таких ситуаций есть FM-передатчик.

FM-передатчик подключается к вашему телефону через Bluetooth и транслирует аудиовыход в FM-диапазонах. Это может быть снято штатным заводским радиоприемником вашего автомобиля, что, похоже, решает проблему.

На самом деле они разочаровывают гораздо больше. Вам нужно найти FM-радиочастоту, которая не используется, что может быть непросто в многолюдных городах. Даже неиспользуемые, вероятно, будут иметь помехи, ухудшающие качество звука. Отправляйтесь в долгое путешествие, и вы пройдете через десятки радиостанций, и вам часто потребуется сканировать тонны статического электричества, чтобы найти свободную частоту.Это не изящно, не постоянно или не особенно качественно, но, если ничто другое не сработает, вероятно, так и будет.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Вставка стереозвука в магнитофон старого автомобиля

Я езжу на старой машине до 3-х дней.5-миллиметровые линейные гнезда. Пару лет назад я нашел интересную идею в Интернете, где некоторые владельцы одной и той же машины подключили линейный вход непосредственно к каналам L / R деки кассетного плеера (поскольку никто больше не использует кассетные плееры).

http://www.matthewsvolvosite.com/free-ipod-input-for-your-volvo-radio.html

Я сделал то же самое, и, похоже, он отлично работал с парой телефонов Nokia, которые у меня были, а также со старым iPod shuffle.

Однако недавно у меня появился новый телефон - Samsung Galaxy S III и, похоже, линейка ему совсем не понравилась.Когда магнитофон выключен, телефон правильно определяет линейный вход (например, он показывает, что наушники подключены, и любой звук направляется в разъем для наушников; конечно, звук в машине не воспроизводится, потому что магнитофон не работает). выключен).

Однако, как только я включаю магнитофон, телефон обнаруживает, что к разъему для наушников ничего не подключено.

Как ни странно, если я начинаю проигрывать песню до включения магнитофона, тогда телефон поддерживает соединение при включении системы, и музыка воспроизводится через автомобильную аудиосистему нормально.Однако в тот момент, когда песня заканчивается или воспроизведение останавливается / ставится на паузу, телефон думает, что он больше ни к чему не подключен.

Заинтересовавшись этим, я предположил, что, возможно, есть что-то странное с заземлением того, как я подключал провода кабеля в первый раз. На плате, которую я вставил, были помеченные клеммы для левого и правого, но не для заземления, поэтому я просто заземил кабель на шасси (к лучшему или к худшему).

Снова открыв стереосистему и проверив с помощью вольтметра, я заметил следующее:

  • Когда магнитофон включен, появляется 2.Потенциал 8 В между сигнальными линиями (например, L или R) и землей
  • Когда магнитофон выключен, между сигнальными линиями и землей есть потенциал 0 В (я полагаю, это имеет смысл; но как насчет первой точки маркера?)

Интересно:

  • Потенциал между сигнальными линиями и землей розеток 12 В в автомобиле также показывает такой же потенциал 2,8 В.
  • В магнитофонной деке есть мотор 10 В - на земле тоже 2.Потенциал 8 В от линий аудиосигнала

Когда я проигрываю музыку через систему, используя метод, описанный выше (где я «обманываю» телефон, чтобы сохранить соединение), потенциал между землей и сигналом составляет менее 1 В (близко к 0 В при измерении с помощью базового мультиметр).

Я подумал, что, возможно, мне нужно добавить несколько понижающих резисторов к сигнальным линиям, но я не уверен, правда ли это? Я пробовал это с парой резисторов разных номиналов (680 Ом и 10 кОм), но ни один из них, похоже, не дал заметного преимущества (разница все еще была больше 2 В).

Мне было интересно, есть ли у кого-нибудь идеи по этому поводу?

Взлом линейного разъема в радио и кассетном плеере 80-х

Несколько лет назад бабушка подарила мне одну из старых радиоприемников, которые лежали у нее дома. Хобби моего покойного деда было участие в викторинах по радио, в результате чего он выигрывал много радиоприемников; Я предполагаю, что это был один из них. Радио было произведено в начале 80-х, так что с внутренностями относительно легко повозиться; все на однослойных платах.


Радиоприемник, как он выглядел до открытия

Я понял, что качество звука этого старичка было действительно приличным, поэтому было бы пустой тратой просто оставить его в шкафу. Я обычно не слушаю радио так много, и у меня нет большой коллекции музыки на кассетах (и если бы я это сделал, я бы все равно оцифровал ее). Чтобы по-настоящему извлечь из этого пользу, наиболее логичным было бы иметь линейный вход, позволяющий мне подключить телефон или любой другой внешний источник звука.

Итак, я принялся за работу, открывая машину.


Передняя часть корпуса снята, снимаются динамики
Внутренности, вынутые из задней части корпуса

Я использовал Korg Monotron как относительно дешевый источник звука для тестирования точек, где я мог бы ввести линейный вход в систему. Если я сделаю неправильный шаг, я могу взорвать свой телефон, поэтому я не хотел им пользоваться.

Во время тестирования я не хотел рисковать поражением электрическим током из-за использования бортового трансформатора, поэтому вместо этого подключил стендовый источник питания.Мне также пришлось использовать выход для наушников для проверки аудиовыхода, так как динамики были приклеены к корпусу, который я снял, и мне пришлось их отключить.

На печатной плате действительно не было много полезных маркировок, но мне удалось найти аудиовыход кассетного плеера. Эксперименты показали, что мне нужно нажимать кнопку воспроизведения - тем самым приводя в движение грохочущий кассетный механизм - чтобы получить хоть какой-то звук. Не вариант.

В конце концов, я заметил похожую проводку, идущую от печатной платы радио.Чтобы это работало, радио должно быть включено, что, естественно, приводит к включению радио. Однако есть кнопки для выбора радиодиапазона, который вы хотите использовать (FM, AM и еще пара малоизвестных). Я обнаружил, что могу обманывать эти кнопки, не позволяя выбирать диапазон и тем самым предотвращая прохождение любого радио-звука. Бинго!

В этот момент я достал паяльник и распаял три стерео провода, идущие от выхода магнитолы. Я обвил их некоторыми собственными проводами и припаял их обратно в правильные отверстия.Запомнить правильные отверстия оказалось несложно, так как производитель решил указать цвета проводов на плате. С помощью зажимов «крокодил» я подтвердил, что это сработало, как и ожидалось.


Тестирование недавно припаянных проводов с источником звука через зажимы типа «крокодил»

Затем мне нужно было просто отрезать мои новые провода до нужной длины и припаять их к стерео разъему 3,5 мм. Я должен был убедиться, что я правильно подключил левую и правую проводку. К этому моменту я был достаточно уверен, чтобы использовать более дорогой источник звука, поэтому я использовал простое бесплатное приложение для Android, метко названное «Stereo Test».


Провода для розетки припаяны и обрезаны до нужной длины.

Затем были некоторые механические проблемы: закрепить розетку в корпусе и собрать все вместе.

В моем наборе сейчас нет дрели, поэтому пришлось немного импровизировать. С помощью гвоздя, винта, отвертки и перочинного ножа я выкопал относительно аккуратное круглое отверстие, подходящее для гнезда на передней панели корпуса. Мне пришлось соскрести кучу пластика, чтобы убедиться, что гнездо не слишком глубоко вошло в панель, иначе ни один разъем не защелкнется там должным образом.

Следующей задачей было удержать его на месте. Гнездо довольно плотно вставлено в корпус, но недостаточно плотно, чтобы выдержать многократное включение аудиоразъема. У меня не было горячего клея или суперклея, чтобы удерживать его на месте, поэтому я закрепил его очень тугой веревкой, которая прижимает разъем к панели. Похоже, это помогает, поскольку мне ни разу не удалось вернуть розетку.


Устройство для завязывания тугой веревки, надежно удерживающего розетку на месте

Чтобы собрать все воедино, нужно было приложить немало усилий, чтобы они встали на свои места, но в целом у меня не было серьезных препятствий в этом.


Готовый хак, на примере игры Digitally Imported.
Крупный план недавно установленной розетки

Работает как шарм!

Кстати, я хотел бы извиниться за ужасное качество некоторых фотографий. Я сделал несколько фотографий с телефона, чтобы показать другу, и они оказались здесь. Я не был сосредоточен на том, чтобы делать хорошие фотографии, и только позже решил составить описание этого хака.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
