Как нарисовать схему перекрестка: Конструктор дорожных ситуаций – Главная

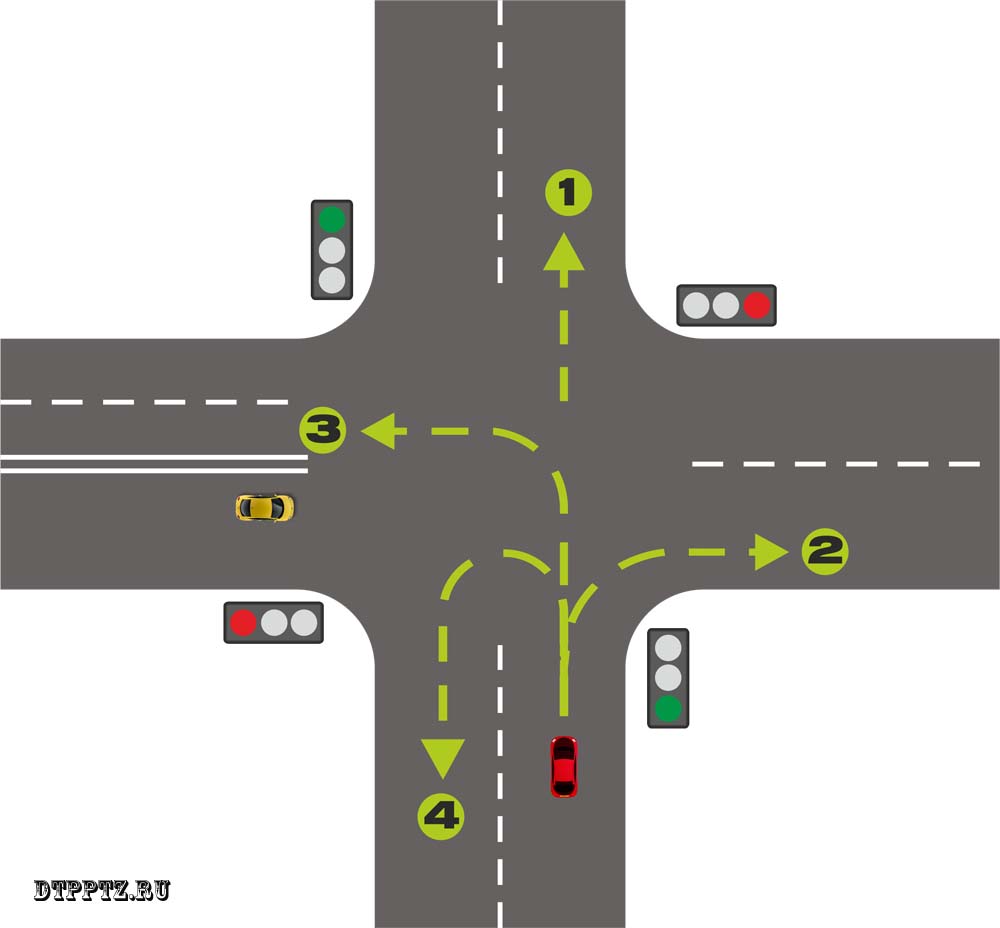

Содержание

Руководство по проектированию: пешеходные переходы | by Радченко Алексей

В плохо просматриваемых местах, где пешеходный поток выходит сразу напрямую к переходу или других сложных местах, где внимание пешехода не подготовлено заранее или рассеяно (выход из школы и так далее) должны быть приняты дополнительные меры безопасности.

Примером таким мер могут быть: 1) расположенные при выходе на переход барьеры (направляющие элементы), которые расположены таким образом, что пешеход посмотрит в направлении приближающегося трафика или 2) смещение пешеходного перехода относительно выхода пешеходов на дорогу, так чтобы избежать создания прямой пешеходной оси через дорогу (переход в шахматном порядке). размещение пешеходных переходов на прямом пути пешеходов без смещения пешеходного движения допускается только в том случае, если обследование движения показывает, что гарантируется достаточная безопасность.

19. Расстояния между пешеходными переходами

Вне перекрестков, и если поблизости нет остановок общественного транспорта, расстояние между двумя пешеходными переходами должно быть не менее 50 м.

20. Расстояние от и до светофоров

Нерегулируемые переходы (без светофоров), если они не находятся вблизи четко узнаваемого соединения, должны распологаться на расстоянии не менее 125 м до и после светофоров для автомобилей. В населенных пунктах это расстояние может быть уменьшено при условии, что отчет о движении показывает, что гарантируется достаточная безопасность.

21. Разметка

По возможности, пешеходные переходы должны располагаться перпендикулярно краю дороги. Их маркировка состоит из ряда желтых полос, параллельных краю проезжей части. Они продолжаются по всей ширине дороге, включая автобусные полосы. Они также могут быть нанесены на велосипедные дорожки. Между двумя крайними полосами и бордюром должен оставаться промежуток до 0,50 м. Длина и ширина полос регулируются в стандартах SN 640 850 “Разметка: аспекты и области применения” [6]. Маркировка должна быть спланирована таким образом, чтобы гарантировать максимально возможное пересечение.

Для маркировки используется цвет RAL 1023. Требования к светоотражению и адгезии должны соблюдаться на всей поверхности маркировки в соответствии с SN 640 877 «Знаки: фотометрические требования, адгезия “[9].

Чтобы обеспечить видимость и расстояния обнаружения, остановка автомобилей должна быть запрещена на расстоянии не менее 5 м от пешеходных переходов, для чего необходимо нанести линию запрета остановки (желтую, непрерывную) параллельно правому краю дороги, согласно SN 640 850 [6].

Если по по каким-то причинам остановка уже запрещена в этой зоне, то от разметки можно отказаться. Длина разметки определяется таким образом, чтобы транспортные средства, которые останавливались сразу после ее окончания, не мешали требуемым расстояниям видимости и обнаружения. Эта длина должна составлять не менее 10 м. На односторонних дорогах разметка должна быть нанесена и на правом и на левом краях проезжей части. При необходимости обеспечения видимости такая разметка может быть нанесена и после пешеходного перехода.

На улицах с односторонним движением, которые четко не распознаются как таковые или в случае нескольких полос движения в одном направлении движения, зависимости от направления движения одна направленная стрелка может быть обозначена на дорожке после пешеходного перехода в том же направлении движения ( в соотвествии с SN 640 850 [6]).

22. Знаки

Знак 4.11 «Место пешеходного перехода» размещается всегда, за исключением пешеходных переходов на неприоритетных подъездных дорогах. Знак размещается либо с правой стороны, либо над проезжей частью и может быть установлен для обоих направлений движения.

В исключительных случаях знак может быть помещен с левой стороны, если это улучшает его видимость. На дорогах с островком безопасности знак, по возможности, должен быть установлен на самом островке. На узких второстепенных дорогах или на островке защиты в центре проезжей части достаточно одного знака на островке. Он должен быть виден в обоих направлениях движения.

Вне населенного пункта, если рекомендуемое расстояние обнаружения не достигнуто, знак 4. 11 может быть дополнен знаком 1.22 «пешеходный переход». С другой стороны, установка такого знака никоим образом не может компенсировать несоблюдение минимального расстояния видимости. Если сигнал 1.22 помещается в зону между 100 м и 150 м перед пешеходным переходом, он должен быть дополнен соответствующей дополнительной табличкой с индикацией расстояния до перехода.

Фотометрические требования к сигналам, расположенным в зонах пересечения пешеходов, должны соответствовать классу R2 в соответствии с SN 640 871 «Дорожные сигналы»; применение световозвращающих материалов и освещения»[8].

Желтые мигающие огни для пешеходов, чтобы предупредить движение в соответствии со Статьей 70 (1) SSV [13], должны быть отменены. Предупреждающие огни (например, установленные в тумбах), которые не соответствуют требованиям 8-й главы «Световые сигналы» SSV [13], не допускаются.

23. Освещение

Ночью пешеходные переходы и подходы к ним должны быть освещены так ярко, чтобы пешеходы, проходящие через них, были хорошо видны и были вовремя обнаружены. Освещение должно соответствовать директиве SLG 202 «Уличное освещение: дорожное освещение, раздел 2.3» [15].

На пешеходном переходе, включая зону подхода, освещение не должно заслоняться или закрываться (особенно деревьями, карнизами и любыми конструкциями). Это также относится к пешеходной зоне за зоной подхода к переходу на расстоянии не менее метра от зоны захода.

24. Островки безопасности

Усилия должны быть направлены ​​на реализацию островков защиты пешеходов. Если ширина двухсторонней проезжей части составляет более 8,5 м, островок безопасности между двумя направлениями движения должен использоваться в обязательном порядке (см. Рисунок 4). Если трафик (TJM) составляет менее 3000 автомобилей, мы можем отказаться от островка безопастности. Все это с учетом и двух колесных средств (велосипеды или мопеды).

Велосипедные дорожки и полосы не считаются дорожными полосами в этом разделе (не учитываются при определении критерия).

Независимо от ширины проезжей части и объема движения, если некоторые полосы предназначены для общественного транспорта, островок безопасности должен быть в обязательном порядке.
Это не относится к пешеходным переходам вблизи перекрестков, если все полосы движения соответствующего направления доступа не имеют приоритета.

Велосипедные дорожки не считаются дорожными полосами в значении этого раздела.

Кроме того, отступления от этих принципов возможны только в том случае, если проведена экспертиза трафика, которая показывает, что безопасность перехода будет гарантирована.

Островки безопасности имеют ширину около 2,00 м, но не менее 1,50 м. В зоне доступа к островку, при условии, что он не интегрирован в поверхность, которая не является полосой движения, рекомендуется продольная маркировка по направлению к правому краю островка. Области, которые закрыты для движения, могут быть отмечены отдельно для улучшения оптического восприятия.
Островки безопасности должны быть оснащены вертикальными элементами (например, знаком 4.11, специальными столбиками, отбойниками или другими направляющими элементами). Они должны быть установлены таким образом, чтобы обеспечить четкое представление зоны прохода для пешеходов. Начало и конец островка должны быть приподняты относительно проезжей части.

Сигнальные столбики на краях островка должны иметь высоту 0,90 м (над дорогой) и диаметр 0,15 м до 0,20 м. Знак 4.11 “ Переход” размещается на высоте 2,50 м (нижний край знака).

Обычно знаки 2.34 «Объезд справа» и 2.35 «Объезд слева» не требуются. Они необходимы только в случае, если есть сомнения относительно стороны, по которой островок должен быть обойден (например, в случае пересечения больших площадей).

Рисунок 4. Пример островка безопасности.

25. Зона пешеходного подхода

Подходы к переходам не должны пересекаться. Избегайте размещения пешеходных переходов вблизи въездов и выездов.

26. Доступ и доступность

Если это пешеходный переход, который должен быть адаптирован к потребностям инвалидов в соответствии с SN 640 075 “Движение пешеходов; зона свободного пробега” [2], то тротуар и островок безопасности должны быть отделены от проезжей части с помощью бордюра высотой 30 мм (прямой) или 40 мм (наклон шириной от 0,13 до 0,16 м) (см. рис. 5). Наклон возможен только в том случае, если тротуар в этом месте уже имеет поперечный уклон менее 3% по направлению к дороге.

Рисунок 5.

Обнаружение пешеходного перехода лицами с ослабленным зрением гарантируется акцентуацией поперечного склона (опускание тротуара). Если это не так, то положение пешеходного перехода должно указываться с помощью тактильно-визуальной маркировки согласно SN 640 852 «Маркировка; тактильно-тактильные маркировки для слепых и слабовидящих пешеходов »[7].

Что касается проходов на тротуарах при перекрестках, допускается акцентуация бокового уклона тротуара до 6%. Если ориентация во время пересечения дороги не гарантируется (например, пешеходный переход по отношению к тротуару, сложному или длинному ходу) направление движения может быть отмечено с помощью тактильных направляющих элементов, например тактильно-визуальных направляющих линий. Дополнительную информацию, например для выбора бордюров, вопросов качества выполнения работ или конкретная реализация рамп можно найти в SN 640 075 [2].

27. Пересечение трамвайных линий

Если пешеходный переход пересекает обособленные трамвайные пути, то островки безопасности должны быть размещены до и после пересечения. В зоне самого пересечения (на путях) пешеходный переход не будет отмечен.

28. Пересечение в районе автобусных остановок

Как правило, на автобусной остановке пешеходный переход расположен до остановки. Это позволяет автобусу не ждать прохода пешеходов при отправлении. Не допускается создание пешеходного перехода прямо в районе самой остановки автобуса.

Даже на автобусных остановках всегда должна соблюдаться дистанция видимости, требуемая разделом 14 (см. примеры в разделе 31). В частности, рядом с остановками на проезжей части, необходимо обратить внимание на расположение пешеходных переходов: переходящие пешеходы всегда должны находиться в поле зрения водителей и не должны быть заслонены останавливающимися автобусами, в том числе со стороны водителей встречного движения (требуется или строительство пешеходного островка безопасности или обеспечение соответствующее расстояние от пешеходного перехода до остановки автобуса).

Если пешеходный переход расположен сразу после остановки, то по соображениям безопасности, обгон стоящего автобуса должен быть запрещен. Это может быть достигнуто путем внедрения островка безопасности или специальной разметки.

29. Рекламные конструкции

Рекламные стенды запрещены в зоне, близкой к пешеходным переходам, если они затрудняют идентификацию других участников дорожного движения. Вот почему мы не ставим дорожные щиты, ориентированные непосредственно на водителей менее чем в 20 метрах до и после пешеходного перехода, исключение, если они касаются дорожной информации или являются справочными объявлениями или указателями.

30. Обеспечение и поддержание разметки, обеспечение и поддержание видимости

Пешеходные переходы и их окрестности должны всегда поддерживаться соответствующим образом, чтобы обеспечить безопасность пешехода. При этом будут учтены следующие моменты:

Разметка
Что касается ретроотражения и сцепления, то маркировка всегда должна соответствовать требованиям SN 640 877 [9] по всей поверхности. Там, где это необходимо, маркировка должна обновляться каждый год.

Препятствия для видимости
Окрестности пешеходного перехода должны быть свободны от любого элемента, который может уменьшить видимость или обзор и привести к тому, что они опустятся ниже требуемого значения (например, рекламные щиты, сугробы после очистки снега).

Зеленые насаждение и растения
За растениями необходимо ухаживать и поддерживать их таким образом, чтобы расстояние видимости и обнаружения гарантировалось, а освещение дорог не вызывало тени.

31. Проблема дистанции видимости

Расстояние видимости на пешеходных переходах показано на рисунках 6 … 8.

Как правильно составить схему ДТП для европротокола? | ГИБДД | Авто

Для сокращения времени оформления дорожного-транспортных происшествий водителям предлагается самостоятельно оформлять документы для подачи в страховые компании. Если разногласий в вопросе виновности нет, то можно не дожидаться сотрудников ГИБДД и самим браться за европротокол. Кроме того, сейчас начал действовать электронный сервис для быстрого оформления ДТП под названием «Помощник ОСАГО», который помогает заполнить все формы европротокола в электронном виде и направить бланк страховщикам. Самой сложной операцией в этой процедуре остается изготовление схемы ДТП, которая требует от водителя внимательности и знания условных обозначений.

Водительский черновик

Схема ДТП — это один из основных документов, которые составляются при аварии. Он представляет собой графический план расположения поврежденных транспортных средств на проезжей части с указанием разбросанных элементов конструкции, имеющих отношение к аварии.

Несмотря на то, что при самостоятельном оформлении ДТП от водителей требуется в обязательном порядке рисовать графический план происшествия, юридической силы он не имеет. Это лишь свидетельские показания, на основании которых инспектор ГИБДД при последующем разборе ДТП создает свою схему на особом бланке, которая из небрежного рисунка превращается в документ, имеющий юридическую силу.

Поэтому на черновой водительской схеме не стоит слишком сильно бороться за красоту рисунка. Достаточно от руки изобразить подробный графический план местности с очертаниями дороги.

Чем подробнее составлена схема, тем удобнее с ней будет работать сотрудникам ГИБДД в случае возможного разбора обстоятельств происшествия.

Как составлять схему ДТП для ГИБДД?

Для схемы, предназначенной для ГИБДД, можно использовать стандартный лист бумаги формата А4 или двойной лист школьной тетради в клеточку. Следует отобразить основные сведения о ДТП, а именно:

  1. Административные координаты места ДТП с полными названиями населенного пункта, района, улицы. В случае загородного ДТП указывается дорога, направление движения и километр, а также дата и время происшествия.
  2. Дорожную разметку и знаки.
  3. Подробный план перекрестка и дороги, включая инфраструктуру, пешеходные переходы, трамвайные пути, светофоры с указанием цвета на момент аварии, островки безопасности, прилегающие к полотну движения объекты, такие, как ограждения, столбы, газоны и т. п.
  4. Описание подробностей последствий ДТП в привязке к месту.
  5. Машины в виде схематичных прямоугольников с буквенными обозначениями «А», «Б», «В». Нос машины выделяется стрелкой.
  6. С помощью стрелки указываются также направления движения ТС участников аварии.
  7. Место удара рисуется крестиком, и линией указывается направление инерционного движения и место остановки.
  8. Изображаются следы торможения, заноса, место разлета осколков, части авто и прочие объекты.
  9. Обозначается другой транспорт, если он препятствовал движению или как-либо был причастен к ДТП.
  10. Под схемой необходимо поместить блок с описанием и расшифровками обозначений, из которых должно быть ясно, под какой буквой значатся машины участников ДТП.
  11. Указываются фамилии и имена всех участников аварии.
  12. Собираются подписи свидетелей под схемой, если таковые имеются.
  13. Внизу документа пишется фраза: «С составленной схемой согласны». Под ней должны подписаться все участники ДТП.
  14. Указывается фамилия составителя схемы.

Схема должна быть легко читаемой, без помарок и грубых исправлений, а также сведений, допускающих двоякое толкование.

ПРИМЕРНАЯ ПРОГРАММА ЗАНЯТИЙ С ЮИД

Занятия организуются заместителем директора образовательной организации по воспитательным вопросам. Привлекаются в помощь работники ГИБДД, актив родителей, члены общества BOА, врачи и иные заинтересованные лица.

Занятие 1

Положение об отрядах ЮИД. Определение состава и структуры отряда. Выборы командира отряда, его заместителя, командиров групп. Разработка символа отряда, выбор девиза, разучивание отрядной песни. Выбор редколлегии, печатного органа отряда.

Задание: изготовить и вывесить в образовательной организации многоцветный плакат о целях и задачах ЮИД, порядке вступления в него, предстоящей работе. За счет средств образовательной организации (или других) приобрести брошюры с текстом Правил дорожного движения, форму для ЮИД, рабочие тетради.

Занятие 2

История автомототранспорта и безопасности движения. Автомобили, мотоциклы и велосипеды. Правила дорожного движения, их история.

Задание: рекомендовать прочтение книги Исаева «От самодельной коляски до ЗИЛ». И.Серебрякова «Знакомьтесь, автомобиль» и др. Сфотографировать на улицах города или села автомобили различных марок и видов. Поместить фотографии автомобилей в рабочие тетради или на стенд. Провести с учащимися 1-2-х классов беседы по истории советских и российских автомобилей, сопроводить беседы фотоснимками. Провести уроки рисования, на которых предложить детям нарисовать различные автомобили, мотоциклы, велосипеды. Написать рассказ «Автомобиль». Подготовить сценки и другие номера художественной самодеятельности на тему Правил дорожного движения.

Занятие 3

Элементарные вопросы теории движения автомобиля. Разгон, торможение, занос. Влияние погодных условий на движение автомобиля. Время реакции водителя. Демонстрация в реальных условиях тормозных возможностей автомобиля.

Посещение площадки контроля за техническим состоянием транспорта.

Задание: нарисовать схему остановочного пути автомобиля и с помощью этой схемы провести в младших классах беседы о недопустимости перехода проезжей части перед приближающимся транспортом.

Занятие 4

Правила дорожного движения. Общие положения. Общие обязанности водителя. Обязанности пешеходов и пассажиров.

Задание: изложить общие обязанности участников дорожного движения. Изготовить макет дорожного знака «Пешеходный переход». Провести в младших классах рассказ о знаке «Пешеходный переход». Начертить перекресток и изучить с детьми правила перехода дороги. Сфотографировать пешеходов, нарушающих ПДД, и придумать под снимками интересные подписи. Из картона изготовить макет перекрестка с разметкой проезжей части, дорожными знаками, использовать макет при проведении игр с учащимися младших классов по безопасности движения.

Занятие 5

Правила дорожного движения.

Разметка дороги. Места перехода проезжей части. Где и как двигаться пешеходам вдоль дорог. Перекрестки и их виды.

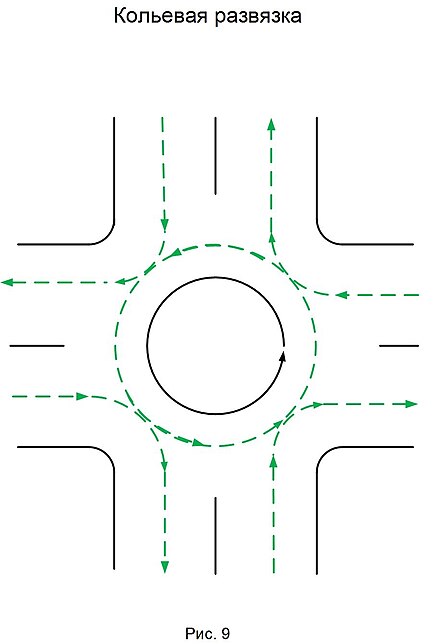

Задание: изучить разметку проезжей части. Начертить схемы перекрестков различных видов. Сфотографировать движение на одном из перекрестков. Придумать и провести в подшефном классе игру «Наш перекресток». Написать в школьную газету заметку под названием «На перекрестке».

Занятие 6

Организация дорожного движения. Предмет организации дорожного движения транспорта и пешеходов. Как изучают состав, размеры движения транспорта. Планирование дорожной сети в городе. Развитие технических средств регулирования движения. Экскурсия на специальный участок организации движения и ознакомление ЮИД с работой и текущими задачами организации движения. Беседа с работниками отделения организации движения.

Задание: рекомендовать прочтение книги Г. Юрмина «Светофор»; подготовиться и провести в подшефном классе занятие «Какими станут улицы нашего города (поселка)».

Сфотографировать и поместить в отрядном альбоме фотоснимки средств организации и регулирования движения. Подсчитать общее количество и определить состояние транспортного потока на дороге, прилегающей к образовательной организации или на местах жительства, занести наблюдения в рабочую тетрадь.

Занятие 7

Правила дорожного движения. Светофорное регулирование движения транспорта и пешеходов. Значение сигналов светофора. Поведение пешеходов на перекрестке. Сигналы автомобиля.

Задание: изучить фазы цикла светофора. Сфотографировать работающий светофор. Провести для учащихся подшефных классов занятие «Трехцветный друг». Изготовить макет светофора и продемонстрировать его работу в младших классах и в детском саду. Написать рассказ или стихотворение о светофоре.

Занятие 8

Правила дорожного движения. Дорожные знаки и их группы. Значение отдельных дорожных знаков. Ответственность за повреждение дорожных знаков. Ознакомление с порядком установления дорожных знаков.

Задание: подготовить и провести в подшефном классе занятие на тему: «Сами не видят  другим показывают». Зарисовать в рабочей тетради дорожные знаки, написать их название и значение. Изготовить на картоне дорожные знаки. Сфотографировать на дорогах дорожные знаки и поместить снимки в альбом.

Занятие 9

Сигналы регулировщика. Изучение и тренировка в подаче сигналов регулировщика. Наблюдение за работой регулировщика.

Задание: отработать все сигналы регулировщика с жезлом перед зеркалом. Провести в подшефном классе занятие «Регулировщик-постовой». Изготовить для отряда в школьной мастерской жезлы. На перекрестке сфотографировать регулировщика и фото поместить в альбом. Выпустить стенгазету о работе отряда ЮИД.

Занятие 10

Общие вопросы порядка движения, остановки, стоянки транспортных средств, отдельные вопросы проезда перекрестков, пешеходных переходов, остановок общественного транспорта и железнодорожных переездов.

Задание: с помощью макета усвоить принципы проезда перекрестков. Сфотографировать движение транспорта на перекрестке. Провести в подшефном классе или детском саду игру «Мы на перекрестке», начертить схему перекрёстков в рабочих тетрадях.

Занятие 11

Правила для велосипедистов.

Задание: рекомендовать прочтение книги А. Седова «Твой Друг велосипед», нарисовать дорожные знаки, запрещающие проезд на велосипеде, а также знаки велосипедных дорожек. Взять на учет учащихся, имеющих велосипеды, провести проверку их технического состояния и зачет по знанию велосипедистами Правил дорожного движения. Выявить подростков-нарушителей ПДД в микрорайоне, сфотографировать их и поместить фотоснимки в газете отряда.

Занятие 12

Основы права. Права, обязанности, ответственность граждан за их выполнение по закону. Нормативное регулирование в сфере безопасности дорожного движения. Ответственность за безопасность движения и эксплуатацию автомототранспорта.

Задание: распространить в микрорайоне образовательной организации листовки ГИБДД с призывом к населению о необходимости выполнения ПДД. Выпустить газету о работе отряда ЮИД.

Занятие 13

История службы ГАИ-ГИБДД. Текущая работа ГИБДД, ближайшие задачи по обеспечению безопасности дорожного движения. Роль отрядов ЮИД в решении вопросов предупреждения детского дорожного травматизма. Формы работы ЮИД, фотосъемки, киносъемки, звукозапись, концерты, парад отрядов, встречи с интересными людьми.

Задание: провести занятия по истории Госавтоинспекции. Провести встречу отряда ЮИД с ветеранами и лучшими сотрудниками ГИБДД.

Занятие 14

Номерные, опознавательные и предупреждающие знаки, надписи и обозначения. ЮИД -активный помощник работников ГИБДД в предупреждении аварий. Основы криминалистики.

Задание: сфотографировать или нарисовать номерные знаки, опознавательные надписи и обозначения на транспортных средствах. Изучить с работниками ГИБДД способы связи расследования транспортных происшествий, распространить листовки ГИБДД для автомотолюбителей. Провести утренник «Светофор- наш друг» в подшефных классах.

Занятие 15

Основы фотодела. Устройство фотоаппарата, выбор объектов съемки, техника съемки, фоторепортаж по безопасности движения.

Задание: провести в подшефных классах занятие «Они нарушают правила дорожного движения». По итогам патрулирования сделать фоторепортаж.

Занятие 16

Устная пропаганда ПДД среди учащихся младших классов и воспитанников детских садов. Подготовить и провести беседу по ПДД. Наглядные пособия, техника их изготовления и применения. Проведение игры с воспитанниками дошкольных образовательных организаций по безопасности движения.

Задание: составить тексты бесед по правилам движения для воспитанников дошкольных образовательных организаций. Использовать наглядные пособия для проведения бесед.

Занятие 17

Оформление уголка по безопасности дорожного движения. Участие в составлении паспорта дорожной безопасности образовательной организации. Помощь младшим классам в оформлении уголков безопасности движения. Подготовить радиорепортажи для школьного радиоузла.

Задание: оформить наглядную агитацию в образовательной организации по ПДД.

Занятие 18

Марш-парад отрядов ЮИД по улицам микрорайона. Посещение ГИБДД и присутствие на разводе инспекторского состава, заступлении на пост регулирования. Рассказ младшим классам об экскурсии в ГИБДД.

Занятие 19

Зачет по программе ЮИД от членов отряда. Фотографирование лучших ЮИДовцев. Рассказ о работе в школьной стенгазете, по школьному радио. Обобщение положительного опыта работы ЮИД. Оформление отрядного альбома-рапорта.

Задание: проведение занятий в подшефном детском саду. Переписка с отрядом ЮИД из другого города.

Занятие 20

Документы отряда ЮИД. Порядок их хранения. Форма ЮИД. Тренировка в регулировании движения с помощью жезла.

Задание: подготовка выступления художественной самодеятельности. Экскурсия в РОВД, ГИБДД, автохозяйство, на пост регулирования движения, на пост-пикет.

Занятие 21

Прием зачета по ПДД

МБОУ Яснинская СОШ № 1

            План занятий с юными инспекторами движения


     Занятия организуются школьным инструктором по безопасности дорожного движения. Привлекаются в помощь работники ГИБДД, Дружинники, актив родителей, члены общества BOА,. врачи.


Занятие № 1.

Положение об отрядах ЮИД. Определение состава и структуры отряда. Выборы командира отряда, его заместителя, командиров групп. Разработка символа отряда, выбор девиза, разучивание отрядной песни. Выбор редколлегии, печатного органа отряда.
Задание: изготовить и вывесить в школе многоцветный плакат о целях ч задачах ЮИД. порядке вступления в него. предстоящей работе. За счет средств школы (или других) приобрести брошюры с текстом Правил дорожного движения, форму для ЮИД, рабочие тетради.


Занятие № 2.

История автомототранспорта и безопасности движения. Автомобили, мотоциклы и велосипеды. Правила дорожного движения, их история.
Задание: сфотографировать на улицах села автомобили различных марок и видов. Поместить фотографии автомобилей в рабочие тетради или на стенд. Провести с учащимися 1 – 2-х классов беседы по истории советских и российских автомобилей, сопроводить беседы фотоснимками. Провести уроки рисования, на которых предложить детям нарисовать различные автомобили, мотоциклы, велосипеды. Написать рассказ “Автомобиль”.Подготовить сценки и другие номера художественной самодеятельности на тему Правил дорожного движения.


Занятие № 3.

Правила дорожного движения. Общие положения. Общие обязанности водителя. Обязанности пешеходов и пассажиров.
Задание: излить общие обязанности участников дорожного движения. Изготовить •макет дорожного знака “Пешеходный переход”. Провести в младших классах рассказ о знаке “Пешеходный переход”. Начертить перекресток и изучить с детьми правила перехода дороги. Сфотографировать пешеходов, нарушающих ПДД. и придумать под снимками интересные надписи. Из картона изготовить макет перекрестка с разметкой проезжей части, дорожными знаками, использовать макет при проведении игр с учащимися младших классов по безопасности движения.


Занятие № 4.

Правила дорожного движения. Разметка дороги. Места перехода проезжей части. Где и как двигаться пешеходам вдоль дорог. Перекрестки и их виды.
Задание: изучить разметку проезжей части. Начертить схемы перекрестков различных видов. Сфотографировать движение на одном из перекрестков. Придумать и провести в подшефном классе игру “Наш перекресток”. Написать в школьную газету заметку под названием “На перекрестке”.


Занятие № 5

.Организация дорожного движения. Предмет организации дорожного движения транспорта и пешеходов. Правила дорожного движения. Светофорное регулирование движения транспорта и пешеходов. Значение сигналов светофора. Поведение пешеходов на перекрестке. Сигналы автомобиля.
Задание: изучить фазы цикла светофора. Провести для учащихся подшефных классов занятие “Трехцветный друг”. Изготовить макет светофора и продемонстрировать его работу в младших классах и в детском салу. Написать рассказ или стихотворение о светофоре.

Занятие № 6

Правила дорожного движения. Дорожные знаки и их группы. Значение отдельных дорожных знаков. Ответственность за повреждение дорожных знаков.
Задание: подготовить и провести в подшефном классе занятие на тему: “Сами не видят – другим показывают”. Зарисовать в рабочей тетради дорожные знаки, написать их название и значение. Изготовить на картоне дорожные знаки. Сфотографировать на дорогах дорожные знаки и поместить снимки в альбом.

Занятие № 7

Сигналы регулировщика. Изучение и тренировка в подаче сигналов регулировщика. Общие вопросы порядка движения, остановки, стоянки транспортных средств. отдельные вопросы проезда перекрестков, пешеходных переходов, остановок общественного i-ранспорта и железнодорожных переездов.

Задание: с помощью макета усвоить принципы проезда перекрестков. Сфотографировать движение транспорта на перекрестке. Провести в подшефном классе или детском саду игру “Мы на перекрестке”, начертить схему перекрёстков в рабочих тетрадях.

Занятие № 8

Правила для велосипедистов.

Задание: рекомендовать прочтение книги А. Седова “Твой Друг велосипед” нарисовать дорожные знаки, запрещающие проезд на велосипеде, а также знаки велосипедных дорожек. Взять на учет школьников, имеющих велосипеды, провести проверку их технического состояния и зачет по знанию велосипедистами Правил дорожного движения. Выявить подростков-нарушителей ПДД в микрорайоне, сфотографировать их и поместить фотоснимки в газете отряда.

Занятие № 9

Основы права. Права, обязанности, ответственность граждан за их выполнение по закону. Нормативное регулирование в сфере безопасности дорожного движения. Ответственность за безопасность движения и эксплуатацию автомототранспорта.

Задание: распространить в микрорайоне школы листовки ГИБДД с призывом к населению о необходимости выполнения ПДД. Выпустить газету о работе отряда ЮИД.

Занятие № 10

Оформление школьного стенда по ПДД. Помощь младшим классам в оформлении уголков безопасности движения. Подготовить радиорепортажи для школьного радиоузла.

Задание: оформить наглядную агитацию в школе по ПДД.

Составление схемы ДТП

Прочитав эту статью, Вы сможете самостоятельно нарисовать и правильно оформить схему места автопроисшествия.

От момента дорожного происшествия до прибытия на его место сотрудников ГИБДД в условиях городских пробок и заторов проходят часы.

За это время безвозвратно теряются следы происшествия, имеющие важное значение для определения обстоятельств аварии и установления виновного лица.

Как избежать неблагоприятных последствий в данной ситуации? Составьте самостоятельно схему места происшествия.

В предусмотренных законом случаях водители, причастные к аварии, вправе самостоятельно составить схему места происшествия, а в последующем оформить ДТП в подразделении ГИБДД (статья 2.6 ПДД РФ).

Также, действующее законодательство предусматривает возможность оформления документов о дорожно-транспортном происшествии без участия уполномоченных лиц ГИБДД по правилам так называемого «Европротокола», а также в иных случаях, определенных ПДД РФ.

При этом водители транспортных средств – участники аварии должны самостоятельно нарисовать схему дорожно-транспортного происшествия. Чтобы правильно нарисовать схему происшествия, его участникам необходимо вооружиться соответствующими знаниями.

Для более полного и доступного понимания материала, изложенного ниже, предлагаем обратиться к следующей статье:

  • Выберите масштаб схемы.

    Для того чтобы рисунок схемы был наглядным и удобным для восприятия следует выбрать масштаб. Размер масштаба зависит от формата листа – бланка схемы, количества элементов (предметов), имеющих отношение к происшествию, которые необходимо разместить на рисунке.

    Не стоит ставить перед собой сверхзадач, исходите из того, что Вы рисуете схему, а не технический чертеж или топографическую карту.

  • Зарисуйте на листе бумаги общий план местности и участок дороги, на котором расположено место аварии.

    При составлении схемы нанесите на лист бумаги контуры проезжей части дороги.

    Нарисуйте в схеме ДТП обочины, тротуары, остановочные площадки, трамвайные пути, строения, островки безопасности, места въездов и выездов прилегающих территорий, парковочные «карманы». Не следует перенасыщать схему информацией, не имеющей отношения к происшествию.

    При включении в рисунок схемы того или иного элемента, необходимо руководствоваться критерием его относимости к событию ДТП и значимости для дальнейшего расследования.

  • Отобразите на схеме габаритные размеры элементов дороги.

    Определение понятия «дорога», дано в разделе № 1 ПДД РФ. Оно включает в себя проезжую часть, трамвайные пути, обочины и тротуары, а также разделительные полосы при их наличии.

    При выполнении замеров габаритов элементов дороги, ориентирами являются бордюрные камни, линии разметки, границы дорожного покрытия и прочее.

  • Нарисуйте в схеме дорожно-транспортного происшествия дорожные знаки, линии дорожной разметки. Отобразите при наличии на месте ДТП светофорные объекты.

    Зафиксировав в схеме указанные выше элементы, следует присвоить им порядковый номер и в графе «Условные обозначения» записать их названия и указать номера, в соответствии с Приложениями 1 и 2 к Правилам дорожного движения РФ.

    Например, обозначая дорожный знак, нарисованный на схеме, указываем «Дорожный знак 2.1 «Главная дорога».

    Аналогично обозначаем и расшифровываем дорожную разметку.

  • Нарисуйте в схеме транспортные средства участников ДТП.

    В схеме зарисовывается конечное расположение автомобилей после события аварии.

    «Привязку» транспортных средств необходимо выполнять к стационарным недвижимым объектам (дома, столбы ЛЭП, указатели километража), границам проезжей части дороги, линиям пересечения проезжих частей дороги в точках их схождения, максимально приближенных к центру перекрестка.

    Фиксация автомобиля на месте ДТП выполняется тремя замерами в двух проекциях.

    Например, от передней и задней осей автомобиля к краю проезжей части дороги (две вертикальных проекции) и один замер в горизонтальной плоскости от проекции оси автомобиля до стационарного объекта.

    Зафиксировав первый автомобиль указанным способом, присваиваем ему № 1.

    Остальные транспортные средства допустимо «привязывать» к осям автомобиля № 1.

    Результаты замеров заносятся в схему.

    Автомобилям присваиваются последующие номера, которые расшифровываются в графе «Условные обозначения».

    Символично стрелками указываем направления и траектории движения транспортных средств до их столкновения. Каждому символу присваиваем порядковый номер.

    В графе «Условные обозначения» делаем пояснительную запись.

    Например: «Направление движения автомобиля марки ХХХ, госномер УУУ».

  • Обозначьте в схеме соответствующим символом место столкновения автомобилей и укажите его расположения относительно объектов привязки.

    Фиксация места столкновения производится посредством двух замеров с привязкой к стационарным объектам.

    Результаты замеров отражаются в схеме.

    При наличии противоречий между водителями – участниками дорожного происшествия в определении места столкновения со слов каждого водителя указывается место столкновения, обозначается и фиксируется на схеме по общим правилам.

    Данные, перечисленные в пунктах 1-6, используются экспертами-автотехниками при назначении автотехнической экспертизы.

    Подробности читайте в статьях:

    Автотехническая экспертиза при ДТП

    Автотехническая экспертиза при расследовании наезда на пешехода

    Как оспорить независимую экспертизу по ДТП

  • При составлении схемы особое внимание следует уделить фиксации следов дорожно-транспортного происшествия.

    Как уже отмечалось, следы на месте происшествия являются самым уязвимым объектом.

    После совершения неотложных действий направленных на обеспечение безопасности на месте аварии, необходимо принять все возможные меры для обеспечения сохранности следов. Обеспечение объезда места расположения следов ДТП, их дублирование на проезжей части (мелом или другими подручными средствами).

    Зарисуйте все следы, относящиеся к аварии в схему ДТП, сделайте их привязку, измерьте их габариты (длину и ширину).

    Любой след привязывается к элементам дороги, недвижимым объектам посредством четырех замеров. Начало места следообразования и место его окончания измеряются в двух проекциях.

    Результаты замеров вносятся в схему. По общему правилу каждому следу присваивается порядковый номер. В графе «Условные обозначения» даются пояснения.

    Например: «След торможения автомобиля марки ХХХ, госномер УУУ».

    В дальнейшем эти данные могут быть исследованы экспертом-трасологом при назначении автоэкспертизы.

    Подробности читайте в статьях:

    Независимая экспертиза после ДТП

    Трасологическая экспертиза при ДТП

  • В символичной доступной для восприятия форме нарисуйте в схеме детали и осколки транспортных средств.

    Измерьте их расположения относительно элементов дороги и транспортных средств. Результаты замеров отобразите в изложенном выше порядке.

  • Подлежат обязательному включению в схему дефекты дорожного покрытия, посторонние предметы, элементы ограничивающие обзорность дороги с места водителя.

  • На обратной стороне листа – схемы ДТП опишите видимые повреждения автомобилей – участников происшествия.

  • Все сведения, указанные в схеме, заносятся в прокол осмотра места происшествия.

    В заключении хочу обратить внимание наших читателей на то, что схема дорожно – транспортного происшествия составляется в соответствии с установленным законом требованиями и порядком.

    Нарисуйте диаграмму Венна за несколько простых шагов

    Вероятность и статистика> Вероятность> Как нарисовать диаграмму Венна

    Состав:

    Диаграммы

    Венна – это способ визуализировать отношения между группами объектов. Их часто путают с диаграммами Эйлера. В то время как оба имеют кружки, диаграммы Венна показывают целиком из набора , в то время как диаграммы Эйлера могут отображать частей набора . Диаграммы Венна могут иметь неограниченное количество кругов, но более трех становится чрезвычайно сложным, поэтому вы обычно видите только два или три круга на рисунке диаграммы Венна.

    Нарисуйте простую диаграмму Венна.


    Нужна помощь с домашним заданием? Посетите нашу страницу обучения!

    Пример вопроса : Нарисуйте диаграмму Венна, чтобы показать категории «дома» и «на улице» для следующих домашних животных:
    Кошка, Коза, Кролик, Черепаха, Хомяк, Рыба, Лошадь, Попугай.

    Шаг 1: Классифицируйте свои предметы (в данном случае домашние животные):
    Домашние животные: хомяк, рыба, попугай.
    Домашние животные: коза, черепаха, лошадь.
    Обе категории (для помещений и для улицы): Кот, Кролик.

    Шаг 2: Нарисуйте прямоугольник и обозначьте его . В этом примере вопроса назовите прямоугольник «Домашние животные».

    Шаг 3: Нарисуйте два или три круга в зависимости от того, сколько у вас категорий . В образце вопроса есть две категории: «домашние животные» и «домашние животные», поэтому нарисуйте два круга. Убедитесь, что круги перекрываются.

    Шаг 4: Напишите свои позиции в соответствующем кружке .Если предметы подходят обеим категориям, напишите те, в которых круги пересекаются («пересечение»).
    .

    Совет . Если у вас есть домашнее животное, не подходящее ни для одной категории (например, виртуальное животное может не подходить ни для одной из категорий), напишите его внутри прямоугольника, но за пределами кругов.

    В начало

    Нарисуйте диаграмму Венна A ∩ B: Обзор


    Пересечение (∩) на диаграммах Венна – это когда элементы появляются в обеих представленных категориях (а не в одной или другой).Пересечение записывается как A ∩ B, где A – одна категория, а B – вторая категория. Знак ∩ означает «перекресток», которым в приведенном выше примере были домашние животные, которые были как дома, так и на улице : кошки и кролики. Он записывается как:
    Indoor ∩ Outdoor = {кошки, кролики}.
    Куда идет ∪? Легко запомнить, что объединение – это фунтов стерлингов (поэтому по умолчанию пересечение является другим!).

    Нарисуйте диаграмму Венна A ∩ B: шаги

    Пример вопроса : Нарисуйте диаграмму Венна A ∩ B (пересечение) «черных вещей» и «белых вещей»:
    Уголь, Кошки, Деготь, Оникс, Снег, молоко, крем для бритья, волосы

    Шаг 1: Распределите свои предметы по категориям (в данном случае «черные вещи» и «белые вещи»):
    Черный: уголь, деготь, оникс
    Белый: снег, молоко, крем для бритья
    Может быть и то, и другое. : Кошки, шерсть

    Шаг 2: Нарисуйте прямоугольник и обозначьте его .В этом примере вопроса пометьте прямоугольник «Черные и / или белые вещи».

    Шаг 3: Нарисуйте два или три круга в зависимости от того, сколько у вас категорий . В образце вопроса есть две категории: «черные» и «белые», поэтому нарисуйте два круга. Убедитесь, что круги перекрываются.

    Шаг 4: Напишите элементы, которые находятся на пересечении {коты, волосы] в месте, где круги пересекаются.

    Вот и все!
    В начало

    Нарисуйте диаграмму Венна для A ∪ B: Обзор


    A Union (∪) – это когда товары находятся в некоторых или всех категориях .Например, предположим, вы хотите построить диаграмму Венна для категорий «черные вещи» и «белые вещи». Ваш список предметов: уголь, кошки, деготь, оникс, снег, молоко, крем для бритья и волосы.
    Союз записывается («путь математики») как:
    Черный ∪ Белый = {Уголь, Кошки, Деготь, Оникс, Снег, молоко, крем для бритья, волосы}. Объединенные предметы (черный, белый или могут быть оба) – это все перечисленные предметы: уголь, кошки, деготь, оникс, снег, молоко, крем для бритья, волосы.
    Но как бы вы изобразили это на диаграмме? Ответ – использовать круги для отображения каждой категории; круги перекрываются там, где перекрываются категории.

    Пример задачи : Нарисуйте диаграмму Венна для A ∪ B (Union) для домашних гаджетов, которые являются электронными и / или неэлектронными:
    Пылесос, Швабра, Телевизор, Тряпка, Зубная щетка, Фен, Газонокосилка.

    Шаг 1: Классифицируйте свои предметы (в данном случае домашние гаджеты):
    Электронные: пылесос, телевизор, фен.
    Неэлектронный: Швабра, Дастер.
    Оба: зубная щетка, газонокосилка.

    Шаг 2: Нарисуйте прямоугольник и обозначьте его . Назовите этот пример задачи «Бытовые гаджеты.”

    Шаг 3: Нарисуйте круги в зависимости от того, сколько у вас категорий . В примере задачи есть две категории: «электронная» и «неэлектронная», поэтому нарисуйте два круга. Убедитесь, что круги перекрываются.

    Шаг 4: Запишите элементы в соответствующем кружке . Если предметы подходят обеим категориям, напишите те, в которых круги пересекаются.

    Вот и все!

    Щелкните ссылку ниже, чтобы загрузить бесплатный документ Word с тремя различными шаблонами диаграмм Венна. Включены два, три и четыре круга. Документ доступен для редактирования, поэтому вы можете ввести информацию перед печатью. Или распечатайте как есть и закрасьте кружочки бумагой или карандашом.

    Щелкните здесь, чтобы ЗАГРУЗИТЬ ШАБЛОН ДИАГРАММЫ ВЕННА (Microsoft Word).

    Пример одного из шаблонов диаграмм Венна, включенных в загрузку.

    Шаблоны диаграмм Венна: инструкции.

    Не знаете, как использовать шаблон диаграммы Венна? Основные инструкции включены в шаблон .Если вы не знаете, как их заполнить (например, для пересечений или объединений), прочитайте в верхней части этой статьи, как нарисовать и то, и другое.

    Примечания к шаблонам диаграмм Венна :
    Хотя я включил четырехкружную диаграмму в загрузку шаблонов диаграмм Венна, очень необычно иметь диаграммы Венна для более чем трех кругов. Если у вас есть четыре категории, которые вы хотите сравнить, вам, вероятно, лучше использовать круговую диаграмму или сегментированную гистограмму. На то есть несколько причин:

    1. Когда у вас четыре круга, области, где они перекрываются, очень малы по сравнению с размером кругов.Поэтому, если у вас нет очень большого листа бумаги, вам придется писать очень мелким шрифтом.
    2. Диаграммы Венна часто используются как введение в графики в начальной школе. В то время как диаграмму Венна с двумя кругами легко понять (с одной центральной областью), четыре круга имеют девять центральных областей. Это может сбивать с толку попытки выяснить, что и куда идет.

    Посетите наш канал YouTube, чтобы получить больше советов и помощи по статистике!

    Список литературы

    Агрести А.(1990) Категориальный анализ данных. Джон Вили и сыновья, Нью-Йорк.
    Додж, Ю. (2008). Краткая энциклопедия статистики. Springer.
    Гоник Л. (1993). Мультяшный справочник по статистике. HarperPerennial.
    Kotz, S .; и др., ред. (2006), Энциклопедия статистических наук, Wiley.
    Vogt, W.P. (2005). Словарь статистики и методологии: нетехническое руководство для социальных наук. МУДРЕЦ.

    ————————————————– —————————-

    Нужна помощь с домашним заданием или контрольным вопросом? С Chegg Study вы можете получить пошаговые ответы на свои вопросы от эксперта в данной области.Ваши первые 30 минут с репетитором Chegg бесплатны!

    Комментарии? Нужно опубликовать исправление? Пожалуйста, оставьте комментарий на нашей странице в Facebook .


    Как нарисовать диаграмму Венна

    Диаграммы Венна – это простые круговые диаграммы, объясняющие сходства и различия между вещами. Хотя это может показаться элементарным, это может быть ценным визуальным инструментом для презентаций или для более сложного объяснения этих различий.Они названы в честь их создателя, Джона Венна, который начал использовать их в 1880 году.

    С помощью Gliffy легко создать диаграмму Венна в режиме онлайн. Начните с бесплатной пробной версии и попробуйте >>

    Как нарисовать диаграмму Венна в Gliffy

    В Gliffy есть два способа нарисовать диаграмму Венна. Но сначала вам нужно убедиться, что вы вошли в Gliffy Online. (Не волнуйтесь, это бесплатно, и вы получите бесплатную пробную версию всех наших премиальных функций, когда зарегистрируетесь.)

    1. Начните с форм диаграммы Венна

    Сразу же, когда вы открываете Gliffy Online, вам предлагается несколько вариантов того, как вы хотели бы начать строить диаграмму Венна. Если вы щелкните Диаграмма Венна , левая панель редактора Gliffy вытянет серию перетаскиваемых кругов диаграммы Венна.

    2. Перетащите круги на холст

    Выберите стиль круга на панели и перетащите нужные круги на холст. Редактировать эти формы очень просто – просто нажмите на фигуру, чтобы отобразить нужные параметры.Затем вы можете использовать текстовый инструмент для создания надписей для каждого круга. Это отлично подходит для простых диаграмм Венна, так что на этом шаге можно закончить!

    3. Используйте шаблон диаграммы Венна

    Рассмотрите один из наших предварительно загруженных шаблонов диаграммы Венна для своего плана резервного копирования. Чтобы открыть шаблон, щелкните File> New , затем Create from a Template . Это позволит вам просматривать все шаблоны Gliffy и редактировать существующую диаграмму, а не рисовать свою собственную.

    Что касается шаблонов, прочтите несколько примеров того, что вы можете создать с помощью Gliffy.

    Диаграммы Венна с отдельными наборами


    Диаграммы Венна с отдельными наборами удобны для сравнения двух разных наборов вещей, которые не пересекаются. Этот тип диаграммы Венна полезен для демонстрации различных размеров и величин двух измеряемых вами объектов.

    Например, если вы создаете презентацию и хотите показать, сколько человек в вашей компании находится в пределах 5 лет пенсионного возраста, вы должны масштабировать каждую демографическую группу в соответствии с ее размером. Если количество людей младше 59 лет вдвое больше, чем количество людей старше 59, вы сделаете их круг примерно вдвое больше в диаметре.

    Подмножество диаграмм Венна

    Подмножество диаграмм Венна показывают, что все члены меньшей группы имеют что-то общее со всеми членами большей группы. Например, это может помочь вам определить, какая часть ваших сотрудников говорит на двух языках. Это еще одна возможность показать размер каждой группы, соответствующим образом масштабируя круги.

    Пересекающиеся диаграммы Венна

    Если вам нужно увидеть различия и сходства между несколькими наборами вещей, пересекающаяся диаграмма Венна для вас.Распространенное в управлении проектом понятие «дешево, быстро и хорошо» (или «Стоимость, время и качество») является отличным примером из реальной жизни. Идея в том, что вы можете иметь любые два из трех, но никогда не все три атрибута одновременно. Если вам нужно высокое качество, это будет стоить вам времени или денег. Если вы хотите, чтобы что-то было сделано быстро, это будет стоить дороже. Вы никогда не сможете получить что-то быстрое, дешевое и хорошее.

    Чтобы создать пересекающуюся диаграмму Венна, нарисуйте три круга, которые перекрываются посередине.Вы сможете показать, какие атрибуты уникальны для каждого круга, какие пересекаются между двумя, а какие являются общими характеристиками всех трех групп.

    Перекрытие двух окружностей – это классическая диаграмма Венна. Когда три круга нарисованы внахлест, это называется треугольной диаграммой.

    Три или более набора диаграмм Венна

    Наконец, вы можете создавать диаграммы Венна, которые представляют собой смесь нескольких из вышеперечисленных.

    Представьте себе, что вы составляете расписание для дошкольного учреждения. У вас есть дети, которых высаживают рано, дети, которых забирают поздно, дети, которых высаживают рано, а забирают поздно.И затем у вас есть последняя группа детей, которые приходят только в обычные часы. Для объяснения этого потребовалось много слов. Было бы намного проще с диаграммой Венна.

    Как видите, диаграммы Венна легко создавать, и они могут быстро объяснить сложные идеи. Просто выберите шаблон диаграммы Венна в Gliffy, и готово!

    Попробовать в сети Попробовать в слиянии

    Пересечение | Math Goodies

    В предыдущих уроках мы использовали диаграммы Венна для представления отношений между множествами.Давайте посмотрим на взаимосвязь наборов, описанных в примере 1 ниже.

    Пример 1: Пусть X = {1, 2, 3} и Пусть Y = {3, 4, 5}. Что общего у X и Y ?

    Анализ: Нарисуем диаграмму Венна из двух перекрывающихся кругов. Элементы, общие для обоих наборов, будут размещены в средней части, где круги перекрываются.

    Решение:

    Пояснение: Круг слева представляет набор X , а круг справа представляет набор Y .Заштрихованная область посередине – это то, что у них общего. Это их пересечение. Пересечение множеств X и Y равно 3.

    Диаграмма Венна в примере 1 позволяет легко увидеть, что число 3 является общим для обоих наборов. Таким образом, пересечение X и Y равно 3, и это записывается как:

    X Y = {3}

    Определение: Пересечение двух наборов, X и Y, – это набор элементов, общих для X и Y .Он обозначается как X Y, и читается как « X пересекают Y ».

    Таким образом, пересечение двух наборов – это набор элементов, общих для обоих наборов. Давайте рассмотрим еще несколько примеров пересечения.

    Пример 2: Пусть = {подсчет чисел}, P = {кратные 3 меньше 20} и Q = {четные числа меньше 20}. Нарисуйте и обозначьте диаграмму Венна, чтобы показать пересечение P и Q .

    Анализ: Начните с заполнения элементов на пересечении. Поскольку P = {3, 6, 9, 12, 15, 18} и Q = {2, 4, 6, 8, 10, 12, 14, 16, 18}, мы знаем, что 6, 12 и 18 будут заполнены первыми.

    Решение:

    Обозначение: P Q = {6, 12, 18}


    Другой способ определить пересечение двух множеств:

    A B = {x | x A и x B }

    Процедура построения пересечения двух множеств показана ниже.

    Процедура построения пересечения двух наборов перекрывающихся наборов

    Шаг 1:

    Шаг 2:

    Шаг 3:

    Давайте посмотрим на пересечение других типов множеств. В примере 3 ниже, данные наборы не перекрываются.

    Пример 3: Пусть = {животные}, A = {собаки} и B = {кошки}. Нарисуйте и обозначьте диаграмму Венна, чтобы показать пересечение A и B .

    Анализ

    : наборы A, и B не перекрываются. Эти множества не пересекаются и не имеют общих элементов.

    Решение:

    Обозначение: A B = Ø


    Два набора A и B не пересекаются, если их пересечение равно нулю. Это обозначается как A ∩ B = Ø , , где Ø – это пустой набор или .

    Напомним, что универсальный набор – это набор всех рассматриваемых элементов, обозначенных заглавной буквой.Все остальные множества являются подмножествами универсального множества. Итак, в каждом приведенном выше примере кружки являются подмножествами универсального набора. Мы исследовали пересечение перекрывающихся множеств и непересекающихся множеств. Давайте посмотрим на пересечение одного набора, содержащегося в другом.

    Пример 4: Пусть C = {a, r, e} и D = {f, a, i, r, e, s, t}. Нарисуйте и обозначьте диаграмму Венна, чтобы показать пересечение множеств C и D.

    Анализ: C – это подмножество D. Напомним, что это обозначается C D.

    Решение:

    Пояснение: Оказывается, C ∩ D = {a, r, e}, что равно множеству C.

    В примере 4, поскольку C D , получаем, что C D = C . Эти отношения определены ниже.

    Процедура рисования пересечения одного набора, содержащегося в другом, показана ниже.

    Процедура построения пересечения одного множества, содержащегося внутри другого
    Шаг 1: Нарисуйте один круг внутри другого.
    Шаг 2: Запишите элементы внутреннего круга.
    Шаг 3: Запишите оставшиеся элементы внешнего круга.

    Давайте посмотрим, сможете ли вы выполнить задачу, представленную в примере 5.

    Пример 5: Учитывая приведенную ниже диаграмму Венна, назовите участника Band, который не входит в Band и Chorus одновременно.

    Анализ: Эта проблема требует от нас найти члена Band, который не находится на пересечении Band и Chorus.

    Решение:

    Пояснение: Сэм, Лорри и Рауль являются членами только группы. Кроме того, эти студенты не участвуют в оркестре и хоре.


    Резюме: Пересечение двух множеств A и B, обозначенное A ∩ B, является набором элементов, общих как для A, так и для B.Формальное определение пересечения показано ниже.

    A B = { x | x A и x B }


    Упражнения

    Указания: нарисуйте и обозначьте диаграмму Венна, чтобы помочь вам ответить на каждый из приведенных ниже вопросов. Выберите свой ответ, нажав соответствующую кнопку. Отзыв на ваш ответ представлен в БЛОКЕ РЕЗУЛЬТАТОВ. Если вы допустили ошибку, переосмыслите свой ответ, а затем выберите другую кнопку.

    1. Учитывая = {яблоки, апельсины, бананы, груши} и = {апельсины, груши, виноград}, что будет ?

    2. Учитывая = {четные целые числа} и = {простые числа}, что будет ?
    3. Учитывая = {13, 21, 34, 55, 89} и = {однозначные цифры}, что будет ?
    4. Учитывая = {суббота, воскресенье} и = {понедельник, вторник, среда, четверг, пятница, суббота, воскресенье}, что такое ?
    C ∩ D = {понедельник, вторник, среда, четверг, пятница, суббота, воскресенье}
    C ∩ D = {понедельник, вторник, среда, четверг, пятница}
    C ∩ D = {суббота, воскресенье}
    Все выше.

    ЯЩИК РЕЗУЛЬТАТОВ:

    5. Учитывая приведенную ниже диаграмму Венна, что из следующего является элементом , а не элементом ( )?

    Как найти пересечение диаграммы Венна
