Предохранители Форд Рейнджер (ES/ET), 2006
20.01.2021
В 2002 году на российском рынке появился пикап Mazda B-Series (B2500). В активе — мощное рамное шасси, полный привод, рессорная задняя подвеска. Позже у отечественных дилеров появился пикап Ford Ranger. Обе машины суть одно и то же, за небольшими отличиями, и обе выпускались на одном заводе в Таиланде. В данном материале мы подробно разберём схемы предохранителей Форд Рейнджер (ES/ET) 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель.
Расположение монтажных блоков
А – под капотом; Б – в салоне
В салоне
Блок расположен под панелью приборов за пластиковой крышкой.

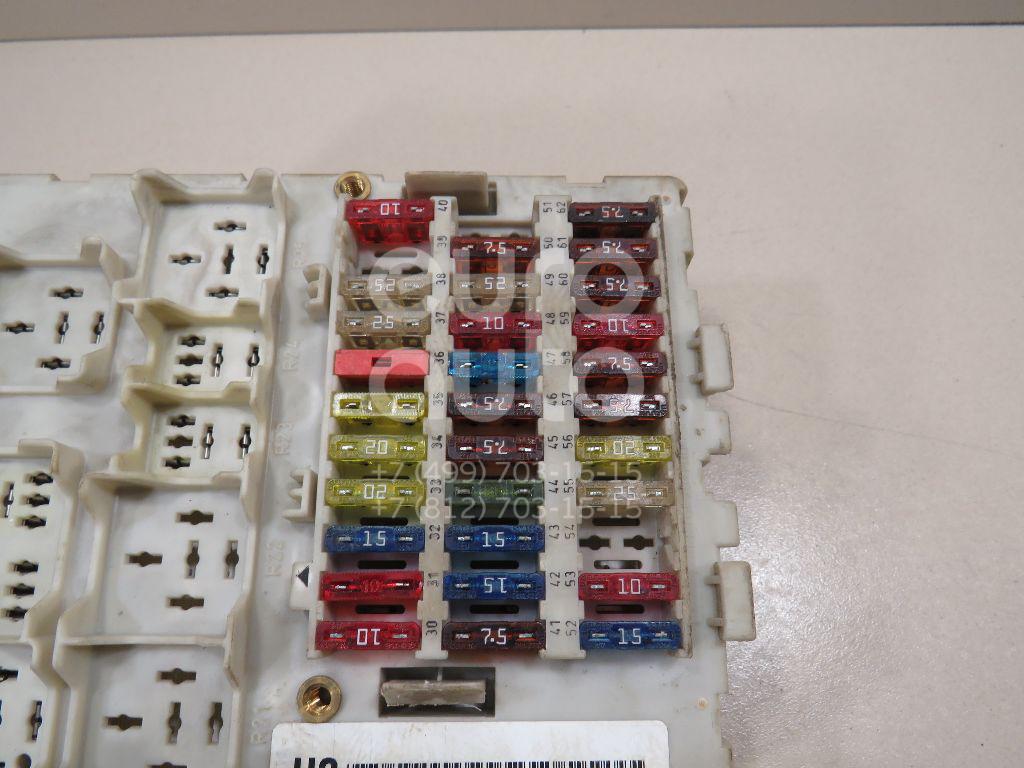

Общий вид.
| Схема салонного блока предохранителей | ||
|---|---|---|
| № | Описание | Ток, А |
| 1 | Предохранитель прикуривателя, аудиосистема, электрический привод наружных зеркал, дополнительная электрическая розетка | 20 |
| 2 | Сиденье с обогревом | 15 |
| 3 | Очистители и омыватели ветрового стекла | 15 |
| 4 | Реле системы кондиционирования воздуха и системы ABS | 10 |
| 5 | Система централизованной блокировки замков | 30 |
| 6 | Электрические стеклоподъемники | 30 |
| 7 | Электромагнитный клапан АБС | 20 |
| 8 | Фонари стоп-сигналов и звуковой сигнал | 15 |
| 9 | Аварийная световая сигнализация | 10 |
| 10 | Комбинация приборов, фонари заднего хода, указатели поворота и система автоматической блокировки ступиц передних колес (RWF) | 15 |
| 11 | Системы управления двигателем | 15 |
| 12 | Нет | — |
| 13 | Электромагнитная муфта системы кондиционирования воздуха | 10 |
| 14 | Обогреватель заднего стекла | 20 |
| 15 | Задний противотуманный фонарь | 10 |
| 16 | Правя фара головного света | 15 |
| 17 | Левая фара головного света | 15 |
| 18 | Передние противотуманные фары | 15 |
| 19 | Задние габаритные фонари, передние габаритные фонари, фонарь освещения номерного знака | 10 |
| 20 | Лампы освещения салона и контрольные лампы | 15 |
| 21 | — | |
| 22 | Электрические стеклоподъемники | 30 |
В моторном отсеке
Находится около аккумулятора.

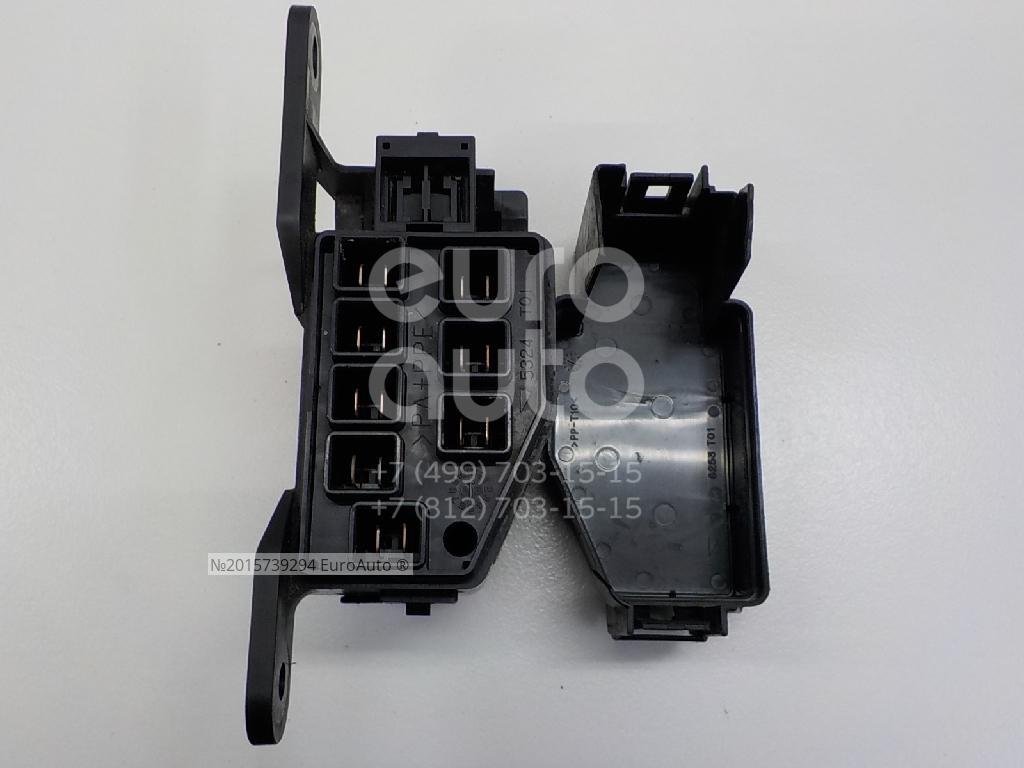

Общий вид блока.
| Схема предохранителей моторного блока Ford Ranger | ||
|---|---|---|
| № | Расшифровка | Ток, А |
| 1 | Для защиты всех цепей | 80 |
| 2 | Свеча подогрева | 60 |
| 3 | Системы управления двигателем, комбинация приборов, прикуриватель и электрические стеклоподъемники . | 40 |
| 4 | Фары | 60 |
| 5 | Форсунки и топливная система | 20 |
| 6 | Электромотор системы АБС, лампы системы аварийной сигнализации, лампы стоп-сигналов | 40 |
| 7 | Подогреватель топлива | 30 |
| 8 | Система кондиционирования воздуха, очистители и омыватели ветрового стекла | 60 |
| 9 | Система кондиционирования воздуха, 1 | 60 |
| обогрев заднего стекла или Центрального замка или электромагнитный клапан ABS 1 | ||
| 1 или электрические стеклоподъемники или лампы задних габаритных или противотуманных фонарей | ||
| Пример схемы с крышки блока.  | ||
| Общая схема расположения модулей реле | |
|---|---|
| № | Назначение |
| 1 | AIR CON RELAY — кондиционер |
| 2 | HORN RELAY — сигнал |
| 3 | FRONT FOG LAMP RELAY — Реле передних противотуманных ламп |
| 4 | REAR FOG LAMP RELAY — Реле задних противотуманных ламп |
| 5 | REAR DEFOGGER RELAY — обогрев заднего стекла |
| 6 | STARTER RELAY — стартер |
| 7 | BLOWER MOTOR RELAY — мотор вентилятора |
| 8 | TNS RELAY — габаритные огни |
| 9 | HEAD LAMP RELAY — передние фары |
Материалы по теме
Предохранители и реле Ford Ranger (2019- ..)
ford
Автор redactor3 На чтение 5 мин Просмотров 647 Опубликовано
Содержание
- Расположение блока предохранителей
- Пассажирский салон
- Моторного отсека
- Распределительная коробка – снизу
- Блок предварительных предохранителей №1
- Блок предохранителей №2
- Схемы блока предохранителей
- 2019 г.
- Пассажирский салон
- Моторного отсека
- Моторный отсек, низ
- Блок предварительных предохранителей №1 (на аккумуляторной батарее)
- Блок предварительных предохранителей №2 (под блоком предохранителей)
В этой статье вы найдете схемы блоков предохранителей Ford Ranger 2019 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Расположение блока предохранителей
Пассажирский салон
Панель предохранителей расположена ниже и снаружи рулевой колонки за крышкой доступа.
Моторного отсека
Блок распределения питания расположен в моторном отсеке (слева).
Распределительная коробка – снизу
В нижней части блока предохранителей расположены предохранители.
Чтобы получить доступ, сделайте следующее:
1. Освободите две защелки, расположенные с обеих сторон блока предохранителей;
2. Поднимите заднюю часть блока предохранителей из опоры;
3. Переместите блок предохранителей к задней части моторного отсека и поверните, как показано;
4. Поверните заднюю часть блока предохранителей, чтобы получить доступ к нижней стороне;
5. Освободите две защелки, чтобы открыть крышку.
Блок предварительных предохранителей №1
Он прикреплен к положительной клемме аккумуляторной батареи.
Блок предохранителей №2
Он расположен под блоком предохранителей в моторном отсеке.
Схемы блока предохранителей
2019 г.
Пассажирский салон
Назначение предохранителей в салоне (2019 г.)
| № | Рейтинг усилителя | Защищенный компонент |
|---|---|---|
| 1 | – | Не используется |
| 2 | 7,5 А | Не используется (запасной) |
| 3 | 20А | Замок двери водителя |
| 4 | 5А | Не используется (запасной) |
| 5 | 20А | Фирменный усилитель звука |
| 6 | 10А | Не используется (запасной) |
| 7 | 10А | Не используется (запасной) |
| 8 | 10А | Сигнал безопасности |
| 9 | 10А | Телематика |
| 10 | 5А | Не используется (запасной) |
| 11 | 5А | Не используется (запасной) |
| 12 | 7,5 А | Электронная панель управления Климат-контроль |
| 13 | 7,5 А | Комбинация приборов Модуль управления рулевой колонкой Разъем передачи данных |
| 14 | 10А | Расширенный силовой модуль (для удерживающего модуля и модуля пассажира) |
| 15 | 10А | Модуль шлюза Разъем канала передачи данных |
| 16 | 15 А | Двойной замок задних дверей |
| 17 | 5А | Не используется (запасной) |
| 18 | 5А | Выключатель зажигания Электромагнит блокировки Кнопка запуска |
| 19 | 7,5 А | Расширенный силовой модуль (для удерживающего модуля и модуля пассажира) |
| 20 | 7,5 А | Не используется (запасной) |
| 21 год | 5А | Датчик влажности и температуры в салоне автомобиля |
| 22 | 5А | Не используется (запасной) |
| 23 | 10А | Инверторный выключатель дверного замка |
| 24 | 20А | Система центрального замка |
| 25 | 30А | Электрический стеклоподъемник двери водителя |
| 26 | 30А | Не используется (запасной) |
| 27 | 30А | Не используется (запасной) |
| 28 | 20А | Фирменный усилитель звука |
| 29 | 30А | Не используется (запасной) |
| 30 | 30А | Не используется (запасной) |
| 31 год | 15А | Не используется (запасной) |
| 32 | 10А | Модуль радиоприемопередатчика Дистанционное управление дверным входом SYNC |
| 33 | 20А | Аудиосистема |
| 34 | 30А | Реле запуска / запуска |
| 35 год | 5А | Не используется (запасной) |
| 36 | 15А | Внутреннее зеркало с автоматическим затемнением Регулятор регулировки зеркал |
| 37 | 20А | Не используется (запасной) |
| 38 | 30А | Электрические стеклоподъемники |
Моторного отсека
Назначение предохранителей и реле в распределительной коробке (2019 г.
)
| № | Рейтинг усилителя | Защищенный компонент |
|---|---|---|
| 1 | 15 А | Не используется |
| 2 | – | Реле соленоида стартера |
| 3 | 5А | Датчик дождя |
| 4 | – | Реле электродвигателя вентилятора |
| 5 | 20А | Дополнительная розетка 3 – консоль сзади |
| 6 | – | Реле габаритных огней прицепа |
| 7 | 20А | Модуль управления трансмиссией |
| 8 | 20А | Электромагнитный клапан вентиляции адсорбера Запорный клапан продувки адсорбера Регулируемый распределительный клапан 1 и 2 Подогреваемые кислородные датчики |
| 9 | – | Реле модуля управления трансмиссией |
| 10 | 20А | Вспомогательная розетка 1 – панель приборов |
| 11 | 15 А | Катушки зажигания |
| 12 | 15 А | Привод системы кондиционирования Подогреватель коробки передач Дополнительный водяной насос Управление клапаном аспиратора Муфта вентилятора Масляный насос Турбо байпас |
| 13 | 15 А | Не используется (запасной) |
| 14 | 15 А | Не используется (запасной) |
| 15 | – | Реле запуска / запуска |
| 16 | 20А | Вспомогательная розетка 2 – панель приборов |
| 17 | 20А | Вспомогательная силовая установка – задняя грузовая площадка |
| 18 | 10 А | Не используется (запасной) |
| 19 | 10 А | Электроусилитель руля |
| 20 | 10 А | Переключатель управления освещением |
| 21 год | 5А | Реле Пуск / Пуск трансмиссии |
| 22 | 10 А | Компрессор кондиционера |
| 23 | 7,5 А | Модуль качества напряжения |
| 24 | 10 А | Не используется (запасной) |
| 25 | 10 А | Антиблокировочная тормозная система |
| 26 | 10 А | Не используется (запасной) |
| 27 | – | Не используется |
| 28 | 10 А | Модуль управления трансмиссией |
| 29 | 7,5 А | USB-порт для зарядки |
| 30 | – | Не используется |
| 31 год | – | Не используется |
| 32 | – | Реле топливного насоса |
| 33 | – | Реле муфты кондиционера |
| 34 | 10 А | Фонарь заднего хода прицепа |
| 35 год | 15А | Не используется (запасной) |
| 36 | – | Не используется |
| 37 | 10 А | Наружное зеркало с подогревом |
| 38 | – | Реле правого поворота и стоп-сигнала прицепа |
| 39 | – | Реле левого поворота и стоп-сигнала прицепа |
| 40 | – | Реле фонарей заднего хода прицепа |
| 41 год | – | Реле звукового сигнала |
| 42 | – | 4WD (полный привод) двигатель № 2 реле |
| 43 год | – | Не используется |
| 44 | – | Не используется |
| 45 | 5А | Не используется (запасной) |
| 46 | 10 А | Не используется (запасной) |
| 47 | 10 А | Переключатель педали тормоза |
| 48 | 20А | Рог |
| 49 | 15 А | Модуль управления коробкой передач Масляный насос |
| 50 | 10 А | Парковочный обогреватель стеклоочистителя |
| 51 | – | Не используется |
| 52 | – | Не используется |
| 53 | 15 А | Блокировка заднего дифференциала |
| 54 | – | Не используется |
| 55 | – | Не используется |
| 86 | – | Реле двигателя 4WD № 1 |
Моторный отсек, низ
Назначение предохранителей и реле в блоке распределения питания (снизу) (2019)
| № | Рейтинг усилителя | Защищенный компонент |
|---|---|---|
| 56 | 15А | Прицеп левый поворот и остановка |
| 57 | – | Не используется |
| 58 | – | Не используется |
| 59 | – | Не используется |
| 60 | 30А | Модуль управления топливным насосом |
| 61 | – | Не используется |
| 62 | 50А | Блок управления кузовом 1 – освещение |
| 63 | 15А | Прицеп направо повернуть и остановиться |
| 64 | 30А | Тормоза прицепа |
| 65 | 20А | Сиденье водителя с подогревом |
| 66 | 25А | Полноприводный автомобиль |
| 67 | 50А | Блок управления кузовным оборудованием 2 – освещение |
| 68 | 30А | Обогрев заднего стекла |
| 69 | 30А | Клапаны антиблокировочной тормозной системы |
| 70 | 30А | Сиденье пассажира с электроприводом |
| 71 | 30А | Лампы для прицепов |
| 72 | – | Не используется |
| 73 | 30А | Модуль прицепа |
| 74 | 30А | Сиденье водителя с электроприводом |
| 75 | – | Не используется |
| 76 | – | Не используется |
| 77 | – | Не используется |
| 78 | – | Не используется |
| 79 | 40А | Двигатель вентилятора |
| 80 | 20А | Сиденье пассажира с подогревом |
| 81 год | 40А | Инвертор |
| 82 | 60А | Насос антиблокировочной тормозной системы |
| 83 | 30А | Электродвигатель очистителя лобового стекла |
| 84 | 30А | Соленоид стартера |
| 85 | – | Не используется |
| 87 | 40А | Модуль прицепа |
Блок предварительных предохранителей №1 (на аккумуляторной батарее)
| № | Рейтинг усилителя | Защищенный компонент |
|---|---|---|
| 1 | 225A | Генератор |
| 2 | 125A | Электронный усилитель рулевого управления |
Блок предварительных предохранителей №2 (под блоком предохранителей)
| № | Рейтинг усилителя | Защищенный компонент |
|---|---|---|
| 1 | – | Не используется |
| 2 | 125A | Модуль управления кузовом |
| 3 | 50А | Модуль качества напряжения (обеспечивает слепое пятно заднего фонаря, камеру заднего вида, проекционный дисплей, переключатель 4×4, модуль обработки изображений и радар адаптивного круиз-контроля) |
| 4 | – | Шина до распределительной коробки |
ᐅ Схема предохранителей и реле Ford Ranger (T6; 2011-2018)
| Ford Ranger | ||||||
| ’83-’92 | ’93-’97 | ’98-’00 | ’01-’03 | ’04-’12 | ’06-’11 | ’11-’18 |
Расположение
| Автомобиль с левосторонним управлением | Автомобиль с правосторонним управлением |
A – Блок предохранителей на аккумуляторной батарее | |
Блок предохранителей в моторном отсеке (тип 1)
| № | А | Назначение |
| 1 | 60 | Питание коробки плавких предохранителей в пассажирском салоне (аккумулятор) |
| 2 | 60 | Питание коробки плавких предохранителей в пассажирском салоне (аккумулятор) |
| 3 | 50 | Бензин: Электродвигатель вентилятора системы охлаждения двигателя |
| 60 | Дизель: Модуль управления свечей накаливания | |
| 4 | 40 | Модуль ABS |
| 5 | 30 | Окна с электроприводом стекол (передние и задние) |
| 6 | 25 | 2011-2014: Привод на четыре колеса (4WD), заземление электродвигателя |
| 7 | – | Не используется |
| 8 | – | Не используется |
| 9 | 20 | Сиденье с электроприводом регулировки |
| 10 | 20 | 2015-2018: Гнездо питания дополнительного оборудования на панели приборов, верхняя часть консоли |
| 25 | 2011-2014: Электрические стеклоподъемники (передние окна) | |
| 11 | 30 | Вентилятор отопителя |
| 12 | 25 | Привод на четыре колеса (4WD), питание электродвигателя |
| 13 | 20 | Электрическая обмотка стартера |
| 14 | 20 | Обогреватель заднего стекла |
| 15 | 10 | Бензин: Гибкий шланг, топливного насоса |
| 20 | Дизель (2013-2016): Испаритель свечи накаливания | |
| 15 | Дизель (2011-2012 и 2017-2018): Испаритель свечи накаливания | |
| 16 | 10 | Муфта кондиционера |
| 17 | 25 | Электрические стеклоподъемники (передние окна) |
| 18 | 25 | Электродвигатель очистителей лобового стекла |
| 19 | 25 | 2011-2014: Заземление электродвигателя очистителей лобового стекла |
| 20 | 20 | Прикуриватель |
| 21 | 15 | Звуковой сигнал |
| 22 | 15 | 2011-2016: Топливные форсунки, клапан многотопливной системы |
| 10 | 2017-2018: Топливные форсунки, клапан многотопливной системы | |
| 23 | 10 | Соленоид блокировки дифференциала |
| 24 | 20 | 2011-2014: Гнездо питания дополнительного оборудования на панели приборов, верхняя часть консоли |
| 25 | 15 | Катушки зажигания, датчик температуры и массового расхода воздуха, модуль свечей предпускового подогрева, вакуумный распределительный клапан (VCV), электронный вакуумный регулятор (EVRV) |
| 26 | 7. 5 | Электронный модуль управления (ECM) |
| 27 | 10 | Блок управления коробкой передач (TCM) |
| 28 | 10 | Подогреваемый кислородный датчик выхлопных газов, универсальный подогреваемый кислородный датчик выхлопных газов, обмотки реле |
| 29 | 15 | Электронный модуль управления (ECM) |
| 30 | 5 | 2015-2018: Датчик контроля состояния аккумуляторной батареи |
| 15 | 2011-2014: Датчик контроля состояния аккумуляторной батареи | |
| 31 | 20 | Гнездо питания для подключения дополнительного оборудования (задняя консоль) |
| 32 | 5 | Датчик давления кондиционера |
| 33 | 10 | Блок управления коробкой передач (TCM) |
| 34 | 5 | 2014-2018: Система Crew chief 2011-2013: Отопитель на элементах с положительным температурным коэффициентом (PTC) |
| 35 | 20 | Питание коробки плавких предохранителей в пассажирском салоне (система зажигания) |
| 36 | 5 | Модуль ABS |
| 37 | 10 | Регулятор наклона световых пучков фар |
| 38 | 20 | 2011-2014: Сиденье с обогревом |
| 39 | 10 | Зеркала с электроприводом |
| 40 | 10 | Vapourizer |
| 41 | 10 | Электрообогреватель зеркал |
| 42 | 10 | Звуковой аварийный сигнал |
| 43 | 30 | 2011-2014: Обогреватель ветрового стекла (правый) |
| 44 | 30 | 2011-2014: Обогреватель ветрового стекла (левый) |
| 45 | 25 | Модуль ABS |
| 46 | 20 | 2011-2014: Гнездо питания для подключения дополнительного оборудования (защитной подложки) |
| 20 | 2015-2018: Аккумуляторная батарея | |
| 47 | 40 | Модуль управления электрооборудованием буксируемого прицепа |
| 48 | – | Не используется |
| 49 | – | Не используется |
| 50 | 5 | Реле зажигания, обмотки реле |
| 51 | 20 | 2011-2018: Trailer Tow (12/13pin Batt feed / Permanent Live) |
| 30 | 2011-2014: Электрические стеклоподъемники (задние окна) | |
| Реле | ||
| R1 | Блокировка ключа зажигания | |
| R2 | Включение/выключение стеклоочистителей | |
| R3 | Звуковой сигнал | |
| R4 | Муфта кондиционера | |
| R5 | Блокировка дифференциала | |
| R6 | Высокая/низкая скорость работы стеклоочистителей | |
| R7 | Низкая скорость вентилятора системы охлаждения двигателя | |
| R8 | Высокая скорость вентилятора системы охлаждения двигателя | |
| R9 | Насос многотопливной системы, свеча накаливания испарителя | |
| R10 | Обогреватель заднего стекла | |
| R11 | 2011-2014: Обогреватель ветрового стекла | |
| R12 | Не используется | |
| R13 | Блокировка электронного модуль управления (ECM) | |
| R14 | Система зажигания | |
| R15 | Привод на четыре колеса, электродвигатель 2 (по часовой стрелке) | |
| R16 | Привод на четыре колеса, электродвигатель 1 (против часовой стрелки) | |
| R17 | Привод на четыре колеса, электродвигатель | |
| R18 | Звуковая охранная сигнализация | |
| R19 | Стартер | |
| R20 | Не используется | |
| R21 | Не используется | |
| R22 | Не используется | |
| R23 | Не используется | |
| R24 | Не используется | |
| R25 | Не используется | |
| R26 | Вентилятор отопителя | |
| R27 | Сиденье с электроприводом | |
Блок предохранителей в салоне (тип 1)
| № | А | Назначение |
| 56 | 20 | Топливный насос |
| 57 | – | Не используется |
| 58 | – | Не используется |
| 59 | 5 | Пассивная противоугонная система (PATS) |
| 60 | 10 | Плафоны освещения салона, блок переключателей двери водителя, декоративная подсветка, лампы нижнего освещения, рычаг автоматической КПП, плафон освещения пространства для ног |
| 61 | – | Не используется |
| 62 | 5 | Модуль датчика дождя |
| 63 | 5 | Тахограф |
| 64 | – | Не используется |
| 65 | – | Не используется |
| 66 | 20 | Система отпирания двери водителя, система центрального замка и двойного запирания |
| 67 | 5 | Выключатель стоп-сигнала |
| 68 | – | Не используется |
| 69 | 5 | Щиток приборов, встроенный блок управления (ICP), модуль контроля и блокировки |
| 70 | 20 | Центральный замок |
| 71 | 5 | Кондиционирование воздуха |
| 72 | 7. 5 | Звуковой аварийный сигнал |
| 73 | 5 | Диагностический разъем |
| 74 | 20 | Дальний свет фар |
| 75 | 15 | Передние противотуманные фары |
| 76 | 10 | Фонарь заднего хода, зеркало заднего вида |
| 77 | 20 | Насос омывателя |
| 78 | 5 | Выключатель зажигания (стартера и приборов) |
| 79 | 15 | Аудиосистема 1 DIN, аудиосистема FSAO, многофункциональный дисплей |
| 80 | 20 | Многофункциональный дисплей, аудиосистема высшего класса, модуль закрывания тормозных клапанов (BVC; 2011-2014), bluetooth аудио (2015-2018) |
| 81 | 5 | Датчик движения в салоне |
| 82 | 20 | Заземление насоса стеклоомывателя |
| 83 | 20 | Заземление центрального замка |
| 84 | 20 | Заземление системы отпирания двери водителя, системы центрального замка и двойного запирания |
| 85 | 7. 5 | Щиток приборов, модуль системы помощи при парковке, камера заднего вида, система кондиционирования воздуха с ручным управлением, зеркало заднего вида, модуль контроля и блокировки |
| 86 | 10 | Удерживающая система подушек и ремней безопасности, индикатор отключения надувной подушки безопасности пассажира |
| 87 | 7.5 | Тахограф |
| 5 | Тахограф | |
| 88 | – | Не используется |
| 89 | – | Не используется |
Дополнительный блок предохранителей
| № | А | Назначение |
| 1 | 25 | Дневные ходовые огни |
| 2 | 15 | Габаритный фонарь |
| 3 | 10 | Светодиодный маячок |
| 4 | 15 | Рабочее освещение |
| 5 | 20 | Запасной предохранитель |
| 6 | 20 | Розетка |
| 7 | 15 | Фонари заднего хода |
| 8 | 15 | Указатели поворота, стоп-сигнал |
| 9 | 5 | Система Crew chief |
| 10 | 5 | Отключите предохранитель (изолятор с заземлением) |
| 11 | – | Не используется |
| 12 | – | Не используется |
| Реле | ||
| R1 | Рабочее освещение | |
| R2 | Светодиодный маячок | |
| R3 | Запасное реле | |
| R4 | Габаритный фонарь | |
| R5 | Указатель поворота (левый) | |
| R6 | Указатель поворота (правый) | |
| R7 | Стоп-сигнал | |
| R8 | Не используется | |
| R9 | Не используется | |
Блок предохранителей в моторном отсеке (тип 2)
| № | А | Назначение |
| 1 | 25 | Мотор стеклоочистителя лобового стекла |
| 3 | 15 | Датчик дождя |
| 5 | 20 | Розетка 3 – задняя консоль |
| 7 | 20 | Модуль управления силовым агрегатом |
| 8 | 20 | Модуль управления силовым агрегатом, кислородный датчик, впускной коллектор, клапан продувки адсорбера, контроль катализатора (CMS) |
| 10 | 20 | Розетка (прикуриватель) |
| 11 | 15 | Модуль управления силовым агрегатом, катушка зажигания |
| 12 | 15 | 2. 2 L и 3.2 L Duratorq: Вентилятор, модуль управления силовым агрегатом, свечи накала |
| 13 | 15 | 2.5 L Duratec: Отопитель, форсунки |
| 14 | 15 | 2.2 L Duratorq: Модуль управления силовым агрегатом, PCV |
| 16 | 20 | Розетка (Прикуриватель 2) |
| 17 | 20 | Розетка (багажный отсек) |
| 18 | 10 | 2.5 L Duratec: Модуль управления силовым агрегатом |
| 19 | 10 | Рулевое управление с усилителем |
| 20 | 10 | Переключатель освещения, корректор фар |
| 21 | – | Не используется |
| 22 | 10 | Муфта кондиционера |
| 23 | 15 | Индикатор на лобовом стекле, камера заднего вида, адаптивный круиз-контроль |
| 24 | 5 | Датчик давления кондиционера (только для механической коробки передач) |
| 25 | 10 | Антиблокировочная система тормозов |
| 26 | 10 | Зеркала с электроприводом, тахограф |
| 27 | 5 | Автономный отопитель |
| 28 | 10 | Модуль управления силовым агрегатом |
| 29 | – | Не используется |
| 30 | – | Не используется |
| 31 | – | Не используется |
| 34 | 15 | Дополнительный стоп-сигнал |
| 35 | 15 | 2. 2 L Duratorq и 3.2 L Duratorq: Блок управления трансмиссией |
| 36 | – | Не используется |
| 37 | 10 | Обогрев зеркал |
| 43 | – | Не используется |
| 44 | – | Не используется |
| 45 | 10 | 2.5 L Duratec: Форсунки |
| 46 | 10 | Не используется |
| 47 | 10 | Выключатель тормоза |
| 48 | 20 | Звуковой сигнал |
| 49 | – | Не используется |
| 50 | – | Не используется |
| 51 | – | Не используется |
| 52 | – | Не используется |
| 53 | 10 | Блокировка заднего дифференциала |
| 54 | – | Не используется |
| 55 | – | Не используется |
| Реле | ||
| 2 | Стартер | |
| 4 | Мотор отопителя | |
| 6 | 2. 5 L Duratec: Вентилятор системы охлаждения (высока скорость) | |
| 9 | Модуль управления силовым агрегатом | |
| 15 | Стартер | |
| 32 | 2.5 L Duratec и 2.2 L Duratorq: Топливный насос | |
| 33 | A/C clutch relay | |
| 38 | 2.5 L Duratec: Вентилятор системы охлаждения (низкая скорость) | |
| 39 | Полный привод | |
| 40 | Стоп-сигнал (дополнительный стоп-сигнал) | |
| 41 | Звуковой сигнал | |
| 42 | Полный привод №2 | |
| 86 | Полный привод №1 | |
Блок предохранителей в моторном отсеке (нижняя часть)
| № | А | Назначение |
| 56 | – | Не используется |
| 57 | – | Не используется |
| 58 | – | Не используется |
| 59 | 25 | Полный привод |
| 60 | 30 | Топливный насос |
| 61 | 30 | Обогреватель ветрового стекла (левая сторона) |
| 62 | 50 | Блок управления системами кузова 1 |
| 63 | 30 | 2. 5 L Duratec: Вентилятор системы охлаждения (низкая скорость) |
| 64 | 20 | Разъем прицепа |
| 65 | 20 | Подогрев сидений |
| 66 | 30 | Обогреватель ветрового стекла (правая сторона) |
| 67 | 50 | Блок управления системами кузова 2 |
| 68 | 20 | Обогрев заднего стекла |
| 69 | 30 | Антиблокировочная система тормозов |
| 70 | – | Не используется |
| 71 | 50 | 2.5 L Duratec: Вентилятор системы охлаждения (высокая скорость) |
| 72 | – | Не используется |
| 73 | – | Не используется |
| 74 | 20 | Сиденье водителя с электроприводом |
| 75 | – | Не используется |
| 76 | – | Не используется |
| 77 | – | Не используется |
| 78 | – | Не используется |
| 79 | 40 | Мотор отопителя |
| 80 | – | Не используется |
| 81 | 40 | Инвертор |
| 82 | 60 | Антиблокировочная система тормозов |
| 83 | 25 | Мотор стеклоочистителя лобового стекла |
| 84 | 30 | Соленоид стартера |
| 85 | – | Не используется |
| 87 | 40 | Модуль прицепа |
Блок силовых предохранителей
| № | А | Назначение |
| 1 | 70 | 2. 5 L Duratec: Блок управления подогревателем (холодный старт) |
| 60 | 2.2 L Duratorq b 3.2 L Duratorq: Свечи накала | |
| 2 | 125 | Блок управления системами кузова 1 |
| 3 | 50 | 2.5 L Duratec: Блок управления системами кузова 2 2.2 L Duratorq and 3.2 L Duratorq: Блок управления системами кузова, индикатор на лобовом стекле, камера заднего вида, адаптивный круиз-контроль, регулятор напряжения |
| 4 | – | Шина блока предохранителей |
| 5 | 100 | Автономный отопитель |
Блок предохранителей на аккумуляторной батарее
| № | А | Назначение |
| 1 | 225 | Блок управления системами кузова 1 |
| 2 | 125 | Усилитель рулевого управления |
Блок предохранителей в салоне (тип 2)
| № | А | Назначение |
| 1 | 10 | Освещение салона, аккумуляторная батарея, потолочная консоль, селектор автоматической коробки передач (дизель), солнцезащитный козырек, поручень |
| 2 | 7. 5 | Не используется |
| 3 | 20 | Центральный замок, разблокировка лючка топливного бака |
| 4 | 5 | Не используется |
| 5 | 20 | Не используется |
| 6 | 10 | Не используется |
| 7 | 10 | Не используется |
| 8 | 10 | Звуковой сигнал противоугонной системы |
| 9 | 10 | Не используется |
| 10 | 5 | Не используется |
| 11 | 5 | Датчик движения в салоне |
| 12 | 7.5 | Интегрированный модуль передних органов управления (система управления микроклиматом и радиоприемником) |
| 13 | 7. 5 | Рулевая колонка, комбинация приборов, диагностический разъем |
| 14 | 10 | Не используется |
| 15 | 10 | Шлюз канала передачи данных |
| 16 | 15 | Блокировка от открывания детьми |
| 17 | 5 | Автономное звуковое устройство, модуль отслеживания и блокировки |
| 18 | 5 | Замок зажигания |
| 19 | 7.5 | Не используется |
| 20 | 7.5 | Модуль управления фарами |
| 21 | 5 | Термометр в салоне, датчик влажности |
| 22 | 5 | Не используется |
| 23 | 10 | Инвертор. центральный замок, блок управления в двери водителя |
| 24 | 20 | Центральный замок |
| 25 | 30 | Окно двери водителя, зеркало двери водителя |
| 26 | 30 | Окно двери переднего пассажира |
| 27 | 30 | Не используется |
| 28 | 20 | Не используется |
| 29 | 30 | Окно задней двери со стороны водителя |
| 30 | 30 | Окно задней двери со стороны пассажира |
| 31 | 15 | Тахограф |
| 32 | 10 | Радио, SYNC, GPS, мультифункционельный дисплей |
| 33 | 20 | Аудиосистема |
| 34 | 30 | Реле стартера |
| 35 | 5 | Модуль управления системы подушек и ремней безопасности |
| 36 | 15 | Зеркало салона с автоматическим затемнением |
| 37 | 15 | Не используется |
| 38 | 30 | Стеклоподъемники |
Схема блока предохранителей Ford Ranger (2019-2022.
.)Ad vertisements
В этой статье вы найдете схемы блока предохранителей Ford Ranger 2019, 2020, 2021, 2021 о расположении панелей предохранителей внутри автомобиля, а также узнать о назначении каждого предохранителя (расположение предохранителей) и реле.
См. другие Ford Ranger:
Содержание
Расположение предохранителей Ford Ranger 2019-2022…
Предохранители прикуривателя (розетка) в Ford Ranger — это предохранители № 5 (розетка вспомогательного питания 3 — задняя консоль), № 10 (точка вспомогательного питания 1 — приборная панель), № 16 (точка вспомогательного питания 2). – панель приборов) и № 17 (Дополнительная розетка – задняя часть грузового отсека) в блоке предохранителей моторного отсека.
Расположение блока предохранителей
Салон
Панель предохранителей расположена ниже и снаружи рулевой колонки за крышкой доступа.
Моторный отсек
Распределительная коробка расположена в моторном отсеке (слева).
Блок распределения питания — снизу
В нижней части блока предохранителей расположены предохранители.
Для доступа выполните следующие действия:
1. Откройте две защелки, расположенные по обеим сторонам блока предохранителей;
2. Поднимите заднюю часть блока предохранителей с держателя;
3. Переместите блок предохранителей в сторону задней части моторного отсека и поверните, как показано;
4. Поверните заднюю часть блока предохранителей, чтобы получить доступ к нижней стороне;
5. Освободите две защелки, чтобы открыть крышку.
Блок предохранителей #1
Он крепится к положительной клемме аккумуляторной батареи.
Блок предохранителей #2
Он расположен под блоком предохранителей в моторном отсеке.
Ad vertisements
Схемы блока предохранителей
Салон
Назначение предохранителей в блоке предохранителей салона (2019 г.
-2022)
| № | Номинальный ток | Защищенный компонент |
|---|---|---|
| 1 | – | Не используется |
| 2 | 7,5 А | Не используется (запасной) |
| 3 | 20A | Замок двери водителя |
| 4 | 5A | Не используется (запасной) |
| 5 | 20A | Фирменный аудиоусилитель |
| 6 | 10А | Не используется (запасной) |
| 7 | 10А | Не используется (запасной) |
| 8 | 10A | Звуковой сигнал безопасности |
| 9 | 10А | Телематика |
| 10 | 5A | Не используется (запасной) |
| 11 | 5A | Не используется (запасной) |
| 12 | 7,5 А | Электронная панель управления Климат-контроль |
| 13 | 7,5 А | Комбинация приборов Блок управления на рулевой колонке Разъем канала передачи данных |
| 14 | 10A | Расширенный силовой модуль (для модуля безопасности и модуля пассажира) |
| 15 | 10A | Модуль шлюза (SYNC) Разъем канала передачи данных |
| 16 | 15 А | 2019: Двойной замок задних дверей |
| 17 | 5A | Не используется (запасной) |
| 18 | 5A | Замок зажигания Соленоид блокировки Кнопка запуска |
| 19 | 7,5 А | Расширенный силовой модуль (для модуля безопасности и модуля пассажира) |
| 20 | 7,5 А | 2021-2022: Вспомогательные выключатели |
| 21 | 5А | Датчик влажности и температуры в салоне |
| 22 | 5A | Не используется (запасной) |
| 23 | 10A | Инвертор Выключатель дверного замка |
| 24 | 20А | Центральный замок |
| 25 | 30A | Стеклоподъемник двери водителя |
| 26 | 30А | Не используется (запасной) |
| 27 | 30A | Не используется (запасной) |
| 28 | 20A | Фирменный аудиоусилитель |
| 29 | 30А | Не используется (запасной) |
| 30 | 30А | Не используется (запасной) |
| 31 | 15A | 2020-2022: СИНХРОНИЗАЦИЯ |
| 32 | 10A | Модуль радиоприемопередатчика Пульт дистанционного управления дверью SYNC (2019) |
| 33 | 20A | Аудиоблок |
| 34 | 30А | Реле Пуск/Пуск |
| 35 | 5A | Не используется (запасной) |
| 36 | 15A | Внутреннее зеркало с автоматическим затемнением Регулятор зеркала |
| 37 | 20А | Не используется (запасной) |
| 38 | 30А | Электрические стеклоподъемники |
Моторный отсек
Объявление vertisements
Назначение предохранителей и реле в распределительной коробке (2019-2022 гг.
)
| № | Номинальный ток | Защищенный компонент |
|---|---|---|
| 1 | 15 А | Не используется |
| 2 | – | Электромагнитное реле стартера |
| 3 | 5 А | Датчик дождя |
| 4 | – | Реле электровентилятора |
| 5 | 20 А | Дополнительная розетка 3 – задняя консоль |
| 6 | – | Реле габаритных огней прицепа |
| 7 | 20 А | Блок управления силовым агрегатом |
| 8 | 20 A | Соленоид вентиляции адсорбера Клапан отсечки паров топлива Клапан продувки адсорбера Клапан изменения фаз газораспределения 1 и 2 Датчики кислорода с подогревом |
| 9 | – | Реле модуля управления силовым агрегатом |
| 10 | 20 А | Вспомогательная розетка 1 – приборная панель |
| 11 | 15 А | Катушки зажигания |
| 12 | 15 A | Привод управления кондиционером Обогреватель коробки передач Вспомогательный водяной насос Управление клапаном аспиратора Муфта вентилятора Масляный насос Турбобайпас |
| 13 | 15 А | Не используется (запасной) |
| 14 | 15 А | Не используется (запасной) |
| 15 | – | Реле Пуск/Работа |
| 16 | 20 А | Дополнительная розетка 2 – приборная панель |
| 17 | 20 А | Вспомогательная розетка – задний грузовой отсек |
| 18 | 10 А | Не используется (запасной) |
| 19 | 10 А | Рулевое управление с электроусилителем |
| 20 | 10 А | 2019-2021: Выключатель управления освещением |
| 21 | 5 A | Реле работы/пуска коробки передач |
| 22 | 10 А | Компрессор кондиционера |
| 23 | 7,5 А | Модуль качества напряжения |
| 24 | 10 А | Не используется (запасной) |
| 25 | 10 А | Антиблокировочная система тормозов |
| 26 | 10 А | Не используется (запасной) |
| 27 | – | Не используется |
| 28 | 10 А | Модуль управления силовым агрегатом |
| 29 | 7,5 А | USB-порт для зарядки |
| 30 | – | Не используется |
| 31 | – | Не используется |
| 32 | – | Реле топливного насоса |
| 33 | – | Реле муфты кондиционера |
| 34 | 10 А | Фонарь заднего хода прицепа |
| 35 | 15А | Не используется (запасной) |
| 36 | – | Не используется |
| 37 | 10 А | Наружное зеркало с подогревом |
| 38 | – | Реле правого поворота и стоп-сигнала прицепа |
| 39 | – | Реле левого поворота и стоп-сигнала прицепа |
| 40 | – | Реле фонарей заднего хода прицепа |
| 41 | – | Реле звукового сигнала |
| 42 | – | 4WD (полный привод) мотор № 2 реле |
| 43 | – | Не используется |
| 44 | – | Не используется |
| 45 | 5 А | Не используется (запасной) |
| 46 | 10 А | Не используется (запасной) |
| 47 | 10 А | Выключатель педали тормоза |
| 48 | 20 А | Звуковой сигнал |
| 49 | 15 А | Модуль управления коробкой передач Масляный насос |
| 50 | 10 А | 2019-2021: Автономный обогреватель стеклоочистителей |
| 51 | – | Не используется |
| 52 | – | Не используется |
| 53 | 15 А | Блокировка заднего дифференциала |
| 54 | – | Не используется |
| 55 | – | Не используется |
| 86 | – | Реле двигателя 4WD № 1 |
Моторный отсек, низ
Назначение предохранителей и реле в распределительной коробке (нижняя) (2019-2022)
| № | Номинальный ток | Защищенный компонент |
|---|---|---|
| 56 | 15А | Прицеп левый поворот и стоп |
| 57 | – | Не используется |
| 58 | – | Не используется |
| 59 | – | Не используется |
| 60 | 30А | Модуль управления топливным насосом |
| 61 | – | Не используется |
| 62 | 50A | Кузовной блок управления 1 – освещение |
| 63 | 15A | Прицеп правый поворот и остановка |
| 64 | 30А | Тормоза прицепа |
| 65 | 20А | Сиденье водителя с подогревом |
| 66 | 25А | Полный привод |
| 67 | 50A | Кузовной блок управления 2 – освещение |
| 68 | 30A | Обогрев заднего стекла |
| 69 | 30А | Клапаны антиблокировочной тормозной системы |
| 70 | 30A | Пассажирское сиденье с электроприводом |
| 71 | 30A | Стояночные фонари для прицепов |
| 72 | – | Не используется |
| 73 | 30А | Модуль прицепа |
| 74 | 30A | Сиденье водителя с электроприводом |
| 75 | – | Не используется |
| 76 | – | Не используется |
| 77 | – | Не используется |
| 78 | – | Не используется |
| 79 | 40А | Двигатель вентилятора |
| 80 | 20А | Обогрев сиденья пассажира |
| 81 | 40А | Инвертор |
| 82 | 60А | Насос антиблокировочной тормозной системы |
| 83 | 30A | Электродвигатель стеклоочистителя |
| 84 | 30A | Соленоид стартера |
| 85 | – | Не используется |
| 87 | 40А | Модуль прицепа |
Блок предварительных предохранителей №1 (на аккумуляторе)
| № | Номинальный ток | Защищенный компонент |
|---|---|---|
| 1 | 225А / 300А | Генератор |
| 2 | 125A | Электронный усилитель рулевого управления |
Блок предварительных предохранителей №2 (под блоком предохранителей)
| № | Номинальный ток | Защищаемый компонент |
|---|---|---|
| 1 | – | Не используется |
| 2 | 125A | Кузовной блок управления |
| 3 | 50А | Модуль качества напряжения (питание слепой зоны заднего фонаря, камеры заднего вида, проекционного дисплея, переключателя 4×4, модуля обработки изображения и радара адаптивного круиз-контроля) |
| 4 | – | Шина до распределительной коробки |
| 5 | 100A | 2021-2022: Дополнительный блок предохранителей и реле. |
’11-’22 Ford Ranger Схема предохранителей
Местоположение
| Левый руль | Правый руль |
A — Блок предохранителей. | |
Блок предохранителей в моторном отсеке (тип 1)
| № | А | Защищенные компоненты |
| 1 | 60 | Питание блока предохранителей в салоне (аккумулятор) |
| 2 | 60 | Питание блока предохранителей в салоне (аккумулятор) |
| 3 | 50 | 2,5 л Duratec: Вентилятор охлаждения двигателя |
| 60 | 2,2 л, 3,2 л Duratorq: Модуль управления свечами накаливания | |
| 4 | 40 | Модуль антиблокировочной тормозной системы |
| 5 | 30 | Электрические стеклоподъемники (передние и задние) |
| 6 | 25 | 2011-2014: Полный привод (4WD) масса двигателя |
| 7 | – | – |
| 8 | – | – |
| 9 | 20 | 2011-2019: Сиденья с электроприводом |
| 20 | 2019-2022: Прикуриватель | |
| 10 | 20 | 2015-2022: Розетка дополнительного питания щитка приборов, верх консоли |
| 25 | 2011-2014: Электрические стеклоподъемники (передние) | |
| 11 | 30 | Двигатель вентилятора |
| 12 | 25 | Мощность двигателя полного привода (4WD) |
| 13 | 20 | Соленоид стартера |
| 14 | 20 | Обогрев заднего стекла |
| 15 | 10 | 2,5 л Duratec: Топливный насос Flex |
| 20 | 2,2 л Duratorq (2013-2016): Свеча накаливания испарителя | |
| 15 | 2,2 л Duratorq (2011-2012 и 2017-2022): Свеча накаливания испарителя | |
| 16 | 10 | Муфта кондиционера |
| 17 | 25 | Электрические стеклоподъемники (передние) |
| 18 | 25 | Электродвигатель стеклоочистителя |
| 19 | 25 | 2011-2014: Масса электродвигателя стеклоочистителя |
| 20 | 20 | 2011-2019: Прикуриватель |
| 21 | 15 | Звуковой сигнал |
| 22 | 15 | 2011-2016: Топливные форсунки, гибкий топливный клапан |
| 10 | 2017-2022: Топливные форсунки, гибкий топливный клапан | |
| 23 | 10 | Соленоид блокировки дифференциала |
| 24 | 20 | 2011-2014: Розетка дополнительного питания (передняя консоль) |
| 25 | 15 | 2,5 л Duratec: Катушки зажигания |
| 15 | 2,2 л, 3,2 л Duratorq: Датчик массового расхода воздуха (TMAF), модуль свечи накаливания, клапан управления вакуумом (VCV), электронный клапан регулятора вакуума (EVRV) | |
| 26 | 7,5 | Электронный модуль управления (ECM) |
| 27 | 10 | 2011-2019: Модуль управления коробкой передач (TCM) |
| 28 | 10 | 2,5 л Duratec: Подогреваемый кислородный датчик отработавших газов, универсальный кислородный датчик отработавших газов с подогревом, катушки реле |
| 29 | 15 | Электронный модуль управления (ECM) |
| 30 | 5 | 2015-2019: Датчик контроля аккумулятора |
| 15 | 2011-2014: Датчик контроля АКБ | |
| 31 | 20 | Дополнительный разъем питания (задняя консоль) |
| 32 | 5 | Реле давления кондиционера |
| 33 | 10 | 2011-2019: Модуль управления коробкой передач (TCM) |
| 34 | 5 | 2014-2019: Модуль командира экипажа 2011-2013: Обогреватель PTC (где установлен) |
| 35 | 20 | Питание блока предохранителей в салоне (зажигание) |
| 36 | 5 | Модуль антиблокировочной тормозной системы |
| 37 | 10 | Регулировка уровня фар |
| 38 | 20 | Сиденье с подогревом |
| 39 | 10 | Зеркала с электроприводом |
| 40 | 10 | 2,2 л, 3,2 л Duratorq: Насос испарителя |
| 41 | 10 | 2011-2019: Зеркала с подогревом |
| 42 | 10 | Звуковой сигнал |
| 43 | 30 | 2011-2014: Обогрев лобового стекла (правого) |
| 44 | 30 | 2011-2014: Обогрев лобового стекла (левое) |
| 45 | 25 | Модуль антиблокировочной тормозной системы |
| 46 | 20 | 2011-2014: Розетка дополнительного питания (подкладка кровати (консоль пола)) |
| 20 | 2015-2022: Изолятор аккумуляторной батареи | |
| 47 | 40 | Модуль буксировки прицепа |
| 48 | – | – |
| 49 | – | – |
| 50 | 5 | Реле зажигания, катушки реле |
| 51 | 20 | 2011-2022: Буксировочное устройство для прицепа (12/13-контактное баттовое питание / постоянный ток) |
| 30 | 2011-2014: Электрические стеклоподъемники (задние) | |
| Реле | ||
| Р1 | 2011-2019: Замок с ключом | |
| Р2 | Стеклоочиститель вкл. или выкл. | |
| Р3 | Звуковой сигнал | |
| Р4 | Муфта кондиционера | |
| Р5 | Блокировка дифференциала | |
| Р6 | Стеклоочиститель Hi или Lo | |
| Р7 | 2,5 л Duratec: Низкий уровень вентилятора охлаждения двигателя | |
| Р8 | 2,5 л Duratec: Вентилятор охлаждения двигателя, высокий | |
| Р9 | 2,5 л Duratec: Топливный насос Flex | |
| 2,2 л, 3,2 л Срок действияq: Свеча накаливания испарителя | ||
| Р10 | Обогрев заднего стекла | |
| Р11 | 2011-2014: Обогрев лобового стекла | |
| Р12 | – | |
| Р13 | Электронный блок управления (ECM) удержание питания | |
| Р14 | Зажигание | |
| Р15 | Полный привод (4WD) мотор 2 (по часовой стрелке) | |
| Р16 | Электродвигатель полного привода (4WD) 1 (против часовой стрелки) | |
| Р17 | Полный привод (4WD) мотор | |
| Р18 | Звуковой сигнал безопасности | |
| Р19 | Стартер | |
| Р20 | – | |
| Р21 | – | |
| Р22 | – | |
| Р23 | – | |
| Р24 | – | |
| Р25 | – | |
| Р26 | Двигатель вентилятора | |
| Р27 | Сиденье с электроприводом | |
Блок предохранителей в салоне (тип 1)
Блок предохранителей расположен ниже и снаружи рулевой колонки за крышкой доступа.
| № | А | Защищенные компоненты |
| 56 | 20 | Топливный насос |
| 57 | – | – |
| 58 | – | – |
| 59 | 5 | Пассивная противоугонная система (PATS) |
| 60 | 10 | Лампа освещения салона, блок переключателей двери водителя, декоративная подсветка, подсветка луж, автоматический переключатель передач, лампа в пространстве для ног |
| 61 | – | – |
| 62 | 5 | Модуль датчика дождя |
| 63 | 5 | Тахограф |
| 64 | – | – |
| 65 | – | – |
| 66 | 20 | Разблокировка двери водителя, центральный двойной замок |
| 67 | 5 | Выключатель стоп-сигнала |
| 68 | – | – |
| 69 | 5 | Комбинация приборов, встроенный модуль управления (ICP), модуль слежения и блокировки (2011-2019) |
| 70 | 20 | Центральный замок |
| 71 | 5 | Кондиционер |
| 72 | 7,5 | Звуковой сигнал |
| 73 | 5 | Бортовая диагностика II |
| 74 | 20 | Дальний свет |
| 75 | 15 | Передние противотуманные фары |
| 76 | 10 | Фонарь заднего хода, зеркало заднего вида |
| 77 | 20 | Насос омывателя |
| 78 | 5 | Замок зажигания |
| 79 | 15 | 2011-2019: Радио, аудиосигнал DIN, аудиосистема FSAO, многофункциональный дисплей |
| 80 | 20 | 2011-2019: Многофункциональный дисплей, Hi-аудио, Bluetooth-аудио (2015-2018), модуль закрытия тормозного клапана (BVC) (2011-2014) |
| 20 | 2019-2022: Аудио | |
| 81 | 5 | Датчик движения салона |
| 82 | 20 | Масса насоса омывателя |
| 83 | 20 | Масса центрального замка |
| 84 | 20 | Разблокировка двери водителя, масса центрального двойного замка |
| 85 | 7,5 | Комбинация приборов, модуль помощи при парковке, камера заднего вида (’11-’19), кондиционер с ручным управлением, зеркало заднего вида (’11-’19), модуль слежения и блокировки (’11-’19) |
| 86 | 10 | Система пассивной безопасности, индикатор отключения подушки безопасности пассажира |
| 87 | 7,5 | 2011-2019: Тахограф |
| 88 | – | – |
| 89 | – | – |
Блок дополнительных предохранителей
| № | А | Защищенные компоненты |
| 1 | 25 | Фара дальнего света |
| 2 | 15 | Габаритный фонарь |
| 3 | 10 | Светодиодный маячок |
| 4 | 15 | Рабочие фары |
| 5 | 20 | Запасной |
| 6 | 20 | Розетка питания |
| 7 | 15 | Фонарь заднего хода |
| 8 | 15 | Указатели поворота, стоп-сигнал |
| 9 | 5 | Начальник бригады |
| 10 | 5 | Предохранитель отключения (масса изолятора) |
| 11 | – | – |
| 12 | – | – |
| Реле | ||
| Р1 | Рабочие фары | |
| Р2 | Светодиодный маячок | |
| Р3 | – | |
| R4 | Габаритный фонарь | |
| Р5 | Указатель поворота (левый) | |
| Р6 | Указатель поворота (правый) | |
| Р7 | Стоп-сигнал | |
| Р8 | – | |
| Р9 | – | |
Блок предохранителей в моторном отсеке (тип 2 (2015-2022))
| № | А | Защищенные компоненты |
| 1 | 25 | Смарт-модуль стеклоочистителя |
| 3 | 15 | 2015-2019: Датчик дождя |
| 5 | 2019-2022: Датчик дождя, розетка USB | |
| 5 | 20 | Дополнительная розетка питания (сзади центральной консоли) |
| 7 | 20 | Блок управления силовым агрегатом |
| 8 | 20 | 2,5 л Duratec: Регулируемый впускной коллектор, клапан продувки адсорбера паров топлива, датчик кислорода с подогревом, датчик контроля катализатора (CMS), модуль управления силовым агрегатом |
| 20 | 2,0 л EcoBlue: Управление байпасом охладителя системы рециркуляции отработавших газов (EGR) — вакуумный электромагнитный клапан | |
| 20 | 2,2 л Duratorq: Объемный регулирующий клапан, байпас охладителя системы рециркуляции отработавших газов (EGR), температура массового расхода воздуха (TMAF), универсальный датчик кислорода в отработавших газах | |
| 20 | 3,2 л Duratorq: Объемный регулирующий клапан, байпас охладителя рециркуляции отработавших газов (EGR), температура массового расхода воздуха, универсальный кислородный датчик отработавших газов, соленоид вентиляции адсорбера, клапан отсечки паров топлива, клапан продувки адсорбера, клапан изменения фаз газораспределения 1 и 2, кислородные датчики с подогревом, модуль управления силовым агрегатом | |
| 20 | 2,3 л EcoBoost: Электромагнитный клапан вентиляции адсорбера, запорный клапан паров топлива, клапан продувки адсорбера, клапан изменения фаз газораспределения 1 и 2, датчики кислорода с подогревом | |
| 10 | 20 | Дополнительная розетка (прикуриватель) |
| 11 | 15 | 2,5 л Duratec: Модуль управления силовым агрегатом, катушка зажигания |
| 15 | 2,3 л EcoBoost: Катушки зажигания | |
| 15 | 2,0 л EcoBlue: Модуль свечи накаливания, датчик NOx | |
| 15 | 3,2 л Duratorq: Датчик NOx, датчик твердых частиц (с системой контроля выбросов выхлопных газов) | |
| 12 | 15 | 2,2 л и 3,2 л Duratorq: Привод вентилятора, блок управления силовым агрегатом, свечи накаливания |
| 15 | 2,0 л EcoBlue: Привод перепускного клапана турбонаддува, привод перепускного клапана, компрессор кондиционера и регулирующий клапан, насос охлаждающей жидкости | |
| 15 | 2,3 л EcoBoost: Клапан управления кондиционером, Обогреватель коробки передач, Дополнительный водяной насос, Турбобайпас, Управление клапаном аспиратора, Муфта вентилятора, Масляный насос, Турбобайпас | |
| 13 | 15 | 2,5 л Duratec: Нагреватель, топливные форсунки |
| 14 | 15 | 2,2 л Duratorq (’15-’19): Модуль управления силовым агрегатом, обогреватель PCV |
| 15 | 2,0 л EcoBlue: Нагреватель вентиляции картера | |
| 16 | 20 | Дополнительная розетка (прикуриватель 2) |
| 17 | 20 | Вспомогательная розетка (задний грузовой отсек) |
| 18 | 10 | 2,5 л Duratec: Модуль управления силовым агрегатом, блок питания |
| 10 | 2,2 л и 3,2 л Duratorq (’19-’22): Катушка реле топливного насоса | |
| 19 | 10 | Электронный усилитель рулевого управления |
| 20 | 10 | Управление освещением, корректор фар |
| 21 | 15 | 2019-2022: Модуль управления коробкой передач |
| 5 | США: Реле работы/пуска коробки передач | |
| 22 | 10 | Муфта компрессора кондиционера (A/C) |
| 23 | 15 | 2015-2019: Задняя камера помощи при парковке, Адаптивный круиз-контроль, Проекционный дисплей (без старт-стоп), Модуль качества напряжения (с старт-стоп). |
| 7,5 | 2019-2022: Камера заднего вида, Радар адаптивного контроля скорости, Модуль проекционного дисплея, Модуль обработки изображения A (IPMA) (автомобили без Start-Stop), Модуль качества напряжения (автомобили с Start-Stop) | |
| 24 | 5 | Реле давления кондиционера (только автомобили с механической коробкой передач) |
| 10 | 2,2 л и 3,2 л Duratorq (’19-’22): Датчик давления кондиционера, дизель с МКПП | |
| 10 | 2,3 л EcoBoost (кроме США): Катушка реле электрического вакуумного насоса | |
| 25 | 10 | Антиблокировочная система тормозов |
| 26 | 10 | Переключатель регулировки зеркал (’15-’19), тахограф |
| 27 | 5 | 2015-2019: Дополнительный отопитель |
| 28 | 10 | Блок управления силовым агрегатом |
| 29 | 7,5 | США: Порт зарядки USB |
| 30 | – | – |
| 31 | – | – |
| 34 | 15 | Стоп-сигнал (центральный стоп-сигнал) |
| 10 | США: Фонарь заднего хода прицепа | |
| 35 | 15 | кроме 2,5 л Duratec, США: Модуль управления коробкой передач |
| 36 | – | – |
| 37 | 10 | Наружное зеркало с подогревом |
| 43 | 15 | 2,0 л EcoBlue и 3,2 Duratorq (2019–2022): Модуль контроля дозировки восстановителя |
| 44 | – | – |
| 45 | 10 | 2,5 л Duratec: Топливные форсунки |
| 5 | 2,0 л EcoBlue: Питание катушки реле нагревателя водо-топливного фильтра | |
| 46 | 10 | 2,5 л Duratec: Катушка реле топливного насоса |
| 47 | 10 | Выключатель педали тормоза |
| 48 | 20 | Звуковой сигнал |
| 49 | 20 | 2019-2022: Замок рулевой колонки |
| 15 | США: Модуль управления коробкой передач, Масляный насос | |
| 50 | 15 | 2,0 л EcoBlue и 3,2 Duratorq (2019–2022): Модуль контроля дозировки восстановителя |
| 10 | США: Парковочный обогреватель стеклоочистителей | |
| 51 | – | – |
| 52 | – | – |
| 53 | 10 | 2015-2019: Блокировка заднего дифференциала |
| 15 | 2019-2022: Блокировка заднего дифференциала | |
| 54 | 10 | 2,0 л EcoBlue и 3,2 Duratorq (2019–2022): Модуль контроля дозировки восстановителя |
| 55 | 10 | 3. 2 Duratorq (2019-2022): Модуль управления дозировкой восстановителя |
| Реле | ||
| 2 | Электромагнит стартера | |
| 4 | Двигатель вентилятора | |
| 6 | 2,5 л Duratec: Охлаждающий вентилятор (высокоскоростной) | |
| 2,0 л EcoBlue: Подогреватель водяного топливного фильтра | ||
| 2,3 л EcoBoost: Трансмиссия | ||
| США: Стояночный фонарь для прицепа | ||
| 9 | Модуль управления силовым агрегатом | |
| 15 | Стартер или Работа/Пуск | |
| 32 | Топливный насос | |
| 33 | Муфта кондиционера (A/C) | |
| 38 | 2,5 л Duratec: Охлаждающий вентилятор (низкая скорость) | |
| 2,3 л EcoBoost: (2019–2022): USB-разъем для зарядки (кроме США) | ||
| 2,2 л и 3,2 л Продолжительность: HID-фара | ||
| США: Правый поворот и стоп-сигнал прицепа | ||
| 39 | Полный привод (4WD) мощность | |
| 2,5 л Duratec: Фара HID | ||
| США: Прицеп левый поворотник и стоп-сигнал | ||
| 40 | Стоп-сигнал (центральное высокое крепление) | |
| США: Фонарь заднего хода прицепа | ||
| 41 | Звуковой сигнал | |
| 42 | Полный привод (4WD) мотор №. 2 | |
| 86 | Полный привод (4WD) мотор №. 1 | |
Блок предохранителей в моторном отсеке — нижний (тип 2 (2015–2022))
В нижней части блока предохранителей расположены предохранители. Чтобы получить доступ к нижней части блока предохранителей, выполните следующие действия:
A – В направлении передней части автомобиля.
1 – Освободите две защелки, расположенные по обеим сторонам блока предохранителей.
2 – Поднимите заднюю часть блока предохранителей с держателя.
3 – Переместите блок предохранителей к задней части моторного отсека и поверните, как показано на рисунке.
4 – Поверните заднюю часть блока предохранителей, чтобы получить доступ к нижней стороне.
5 – Освободите две защелки, чтобы открыть крышку предохранителя.
| № | А | Защищенные компоненты |
| 56 | 20 | HID-фара – правая сторона |
| 15 | США: Прицеп левый поворот и стоп | |
| 57 | – | – |
| 58 | – | – |
| 59 | 25 | кроме США: Полный привод (4WD) |
| 20 | 2,5 л Duratec: Фара HID — левая сторона | |
| 60 | 30 | Модуль управления топливным насосом, Топливный насос |
| 61 | 30 | кроме США: Левый обогреваемый элемент ветрового стекла |
| 62 | 50 | Модуль управления кузовом 1 (освещение) |
| 63 | 30 | 2,5 л Duratec: Низкооборотный вентилятор охлаждения |
| 15 | 2,3 л EcoBoost: USB-порт для зарядки | |
| 20 | HID-фара – левая сторона | |
| 15 | США: Прицеп правый поворот и стоп | |
| 64 | 20 | Тяговое соединение прицепа |
| 30 | США: Тормоза прицепа | |
| 65 | 20 | Подогрев передних сидений |
| 20 | США: Сиденье водителя с подогревом | |
| 66 | 30 | Элемент обогрева правого ветрового стекла |
| 25 | США: Полный привод (4WD) | |
| 67 | 50 | Блок управления кузовом 2 (освещение) |
| 68 | 20 | Обогреватель заднего стекла |
| 30 | США: Обогрев заднего стекла | |
| 69 | 30 | Антиблокировочная система тормозов (клапаны) |
| 70 | 20 | 2019-2022: Пассажирское сиденье с электроприводом |
| 30 | США: Пассажирское сиденье с электроприводом | |
| 71 | 50 | 2,5 л Duratec: Высокоскоростной вентилятор охлаждения |
| 40 | 2,0 л EcoBlue: Нагреватель водяного топливного фильтра | |
| 20 | 2,3 л EcoBoost: Трансмиссия | |
| 25 | США: Стояночные фонари для прицепов | |
| 72 | – | – |
| 73 | 30 | 2019-2022: Прицепной модуль |
| 74 | 20 | Сиденье водителя с электроприводом |
| 30 | США: Сиденье водителя с электроприводом | |
| 75 | – | – |
| 76 | – | – |
| 77 | – | – |
| 78 | – | – |
| 79 | 40 | Двигатель вентилятора |
| 80 | 20 | США: Обогрев сиденья пассажира |
| 81 | 40 | Инвертор |
| 82 | 60 | Антиблокировочная система тормозов (насос) |
| 83 | 25 | 2015-2019: Стеклоочистители |
| 30 | 2019-2022: Стеклоочистители | |
| 84 | 30 | Соленоид стартера |
| 85 | 30 | 2019-2022: Рольставни с электроприводом (кроме США) |
| 87 | 40 | Модуль буксировки прицепа |
Блок предохранителей в салоне (тип 2 (2015-2022))
Блок предохранителей расположен ниже и снаружи рулевой колонки за крышкой доступа.
| № | А | Защищенные компоненты |
| 1 | 10 | 2015-2019: Подсветка перчаточного ящика, Подсветка карты, Экономия заряда батареи, Потолочная консоль, Солнцезащитный козырек, Поручень, Рычаг АКПП (дизель) |
| 2 | 7,5 | – |
| 3 | 20 | Замок двери водителя/реле разблокировки люка бензобака, реле двойной блокировки двери/дополнительного замка |
| 4 | 5 | – |
| 5 | 20 | США: Фирменный аудиоусилитель |
| 6 | 10 | – |
| 7 | 10 | – |
| 8 | 10 | Звуковой сигнал безопасности |
| 9 | 10 | 2019-2022: Телематический модем |
| 10 | 5 | – |
| 11 | 5 | кроме США: Датчик движения салона |
| 12 | 7,5 | Электронная панель управления, климат-контроль |
| 13 | 7,5 | Комбинация приборов, разъем канала передачи данных, модуль управления рулевой колонкой |
| 14 | 10 | США: Расширенный силовой модуль (для модуля безопасности и модуля пассажира) |
| 15 | 10 | Модуль шлюза/разъем интеллектуального канала передачи данных, OBDII, модуль SYNC |
| 16 | 15 | кроме США: Замок от детей (Двойной замок задней двери) |
| 17 | 5 | кроме США: Звуковой оповещатель с питанием от батареи, модуль слежения и блокировки |
| 18 | 5 | Замок зажигания, кнопочный выключатель зажигания, соленоид замка |
| 19 | 7,5 | США: Расширенный силовой модуль (для модуля безопасности и модуля пассажира) |
| 20 | 7,5 | Модуль управления фарами |
| 7,5 | США: Вспомогательные выключатели | |
| 7,5 | 2,0 л EcoBlue, 2,2 л, 3,2 л Duratorq (2019–2022): Модуль управления дозировкой восстановителя | |
| 21 | 5 | Датчик температуры и влажности в салоне автомобиля |
| 5 | 2,0 л EcoBlue, 2,2 л Duratorq (2019-2022): Датчик температуры и влажности в салоне автомобиля, Дополнительный электрический отопитель | |
| 22 | 5 | – |
| 23 | 10 | Инвертор, переключатель дверного замка, переключатель стеклоподъемника двери водителя (одним касанием вверх/вниз все двери (2011-2019)) |
| 24 | 20 | Центральный замок |
| 25 | 30 | 2015-2019: Блок управления водительской двери (электростеклоподъемник – одно касание вверх/вниз всех дверей) Память переключателя электростеклоподъемника водительской двери (одним касанием вверх/вниз только водитель) |
| 30 | 2019-2022: Электрические стеклоподъемники со стороны водителя | |
| 26 | 30 | 2015-2019: Блок управления двери пассажира (стеклоподъемник) (одним касанием вверх/вниз) |
| 27 | 30 | – |
| 28 | 20 | США: Фирменный аудиоусилитель |
| 29 | 30 | 2015-2019: Модуль управления левой задней дверью (стеклоподъемник) (одно касание вверх/вниз) |
| 30 | 30 | 2015-2019: Модуль управления правой задней дверью (стеклоподъемник) (одно касание вверх/вниз) |
| 31 | 15 | 2015-2019: Тахограф |
| 15 | 2019-2022: Тахограф (без SYNC), SYNC | |
| 32 | 10 | Модуль радиоприемопередатчика, модуль SYNC (2015-2019), модуль глобальной системы позиционирования (GPS), многофункциональный дисплей, пульт дистанционного управления дверью, тахограф (с SYNC (2019)-2022)) |
| 33 | 20 | Аудиоблок |
| 34 | 30 | Реле стартера или реле работы/пуска |
| 35 | 5 | кроме США: Блок управления системой пассивной безопасности |
| 36 | 15 | Внутреннее зеркало с автоматическим затемнением, регулятор регулировки зеркал (2019-2022) |
| 37 | 15 | 2015-2019: Подогрев передних сидений (без электронного управления) |
| 20 | 2019-2022 (кроме США): Подогрев сидений (без SYNC) | |
| 38 | 30 | 2015-2019: Электрические стеклоподъемники (без модуля управления дверью) (одним нажатием вверх/вниз – только водитель) |
| 30 | 2019-2022: Стеклоподъемники |
Блок сильноточных предохранителей
| № | А | Защищенные компоненты |
| 1 | 70 | 2,5 л Duratec: Блок управления отопителем (холодный пуск) |
| 60 | 2,2 л, 3,2 л Duratorq (2011–2019): Модуль свечей накаливания | |
| 80 | 2,3 л EcoBoost (кроме США): Вентилятор охлаждения двигателя | |
| 70 | 2,0 л EcoBlue, 2,2 л, 3,2 л Duratorq (2019-2022): Модуль свечей накаливания | |
| 2 | 125 | Модуль управления кузовом 1 |
| 3 | 50 | Блок управления кузовным оборудованием (автомобили без системы «старт-стоп»), модуль качества напряжения — задняя камера помощи при парковке, адаптивный круиз-контроль, слепая зона заднего фонаря, модуль проекционного дисплея, модуль обработки изображения A (IPMA) (автомобили с системой «старт-стоп»), Переключатель 4×4 |
| 4 | – | Шина до распределительной коробки |
| 5 | 100 | Дополнительный обогреватель (при наличии) |
| 100 | США: Дополнительный блок предохранителей и реле (при наличии) | |
| 40 | 2,3 л EcoBoost (кроме США): Электрический вакуумный насос |
Плавкая вставка с батарейным питанием
| № | А | Защищенные компоненты |
| 1 | 225 | 2,2 л, 3,2 л Duratorq, 2,5 л Duratec: Генератор |
| 300 | 2,0 л EcoBlue, 2,3 л EcoBoost: Генератор | |
| 300 | США (с дополнительным блоком предохранителей и реле): Генератор | |
| 225 | США (без вспомогательного блока предохранителей и реле): Генератор | |
| 2 | 125 | Электронный усилитель рулевого управления |
Предохранитель датчика контроля батареи
| № | А | Защищенные компоненты |
| 1 | 3 |
Реле моторного отсека (2.
3 EcoBoost)Блоки реле находятся в моторном отсеке рядом с вентилятором системы охлаждения.
| № | Реле |
| А | Электрический вакуумный насос |
| Б | Вентилятор охлаждения двигателя |
Дополнительный блок предохранителей (США)
Блок реле для дополнительных переключателей находится в левой передней части моторного отсека. Дополнительный пакет вспомогательных переключателей включает шесть переключателей, установленных на приборной панели.
| № | А | Защищенные компоненты |
| 1 | 25 | Предохранитель 11А и 11В |
| 2 | 20 | Предохранитель 12А и 12В |
| 3 | 25 | Реле AUX1 |
| 4А | – | – |
| 4Б | – | – |
| 5 | 15 | Реле AUX2 |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11А | 10 | Реле AUX3 |
| 11Б | 5 | Реле AUX4 |
| 12А | 5 | Реле AUX5 |
| 12Б | 5 | Реле AUX6 |
| Реле | ||
| 13 | Реле AUX3 фиолетовое с зеленой дорожкой | |
| 14 | Реле AUX4 коричневое | |
| 15 | Реле AUX5 синее с оранжевой дорожкой | |
| 16 | Реле AUX2, зеленое с коричневой дорожкой | |
| 17 | Реле AUX6 желтое с оранжевой дорожкой | |
| 18 | Реле AUX1 желтое | |
Ford Ranger 2004-2011 Блок предохранителей Схемы
Предохранители защищают электрическую систему вашего автомобиля от перегрузки.
Если электрические части вашего автомобиля не работают, возможно, система была перегружена и перегорел предохранитель. Перед заменой или ремонтом любых электрических деталей проверьте соответствующие предохранители.
В следующих таблицах указано, какие предохранители защищают каждую электрическую часть вашего автомобиля. Если предохранитель перегорит, все части вашего автомобиля, использующие эту цепь, не будут работать.
После того, как вы определили, какие предохранители нужно проверить, следуйте процедурам, описанным в разделе «Проверка и замена предохранителей» далее на этой странице.
Панель предохранителей в салоне
| № | АМП | Защищенные цепи |
| 1 | 5 | Переключатель освещения приборной панели |
| 2 | 10 | Габаритные огни прицепа |
| 3 | 10 | Правая фара ближнего света |
| 4 | 10 | Левая фара ближнего света |
| 5 | 30 | 2004-2007: Стеклоочистители/омыватели лобового стекла |
| 5 | 2008-2012: Модуль очистителя ветрового стекла (работа/аксессуар) | |
| 6 | 10 | Радио (RUN/ACCY), подсветка дверных выключателей (2008-2012) |
| 7 | 5 | 2004-2006: Индикатор освещения фар |
| 8 | 10 | Блок управления системой пассивной безопасности (RCM), PADI (индикатор отключения подушки безопасности пассажира), датчик классификации пассажиров (OCS; 2007-2012) |
| 9 | 5 | Индикатор подушек безопасности |
| 10 | 10 | Кластер (RUN/START), модуль 4×4 (RUN/START) |
| 11 | 10 | Панель предохранителей в салоне (питание логики) |
| 12 | 15 | Усилитель сабвуфера в центральной консоли, спутниковое радио |
| 13 | 15 | Звуковой сигнал, Лампы освещения салона |
| 14 | 15 | Фара дальнего света, индикатор дальнего света (комбинация) |
| 16 | 30 | Электрические стеклоподъемники |
| 17 | 15 | Сигналы поворота/сигналы опасности |
| 18 | — | Не используется |
| 19 | 20 | Центральный верхний стоп-сигнал (CHMSL)/стоп-сигналы |
| 20 | 10 | Модуль антиблокировочной тормозной системы (ABS), блокировка переключения тормозов (2004-2007 гг. ), модуль контроля скорости, фонари заднего хода, переключатель отмены ускоренной передачи, электронная сигнальная лампа (поворот/аварийная сигнализация) |
| 21 | 5 | Реле стартера |
| 22 | 5 | Запасной |
| 23 | 30 | Фары (ближний и дальний свет) |
| 24 | 20 | Радио |
| 26 | 2 | 2004-2006: Датчик тормозного давления 2007-2012: Резервный датчик круиз-контроля |
| 27 | 10 | Реле вентилятора климат-контроля/обшивка дверей, модуль 4×4 (2004-2006) |
| 28 | 15 | Питание модуля 4×4 от батареи (B+) |
| 29 | 20 | Прикуриватель или розетка, диагностический разъем (OBD II) |
| 30 | 5 | Зеркала с электроприводом |
| 31 | 20 | Передние парковочные фонари, задние парковочные фонари, лампы номерного знака, диммер, стояночные фонари для прицепа |
| 32 | 5 | Выключатель тормоза (логический) |
| 33 | 5 | Питание аккумулятора комбинации приборов (B+) |
| 34 | 20 | Розетка питания |
| 35 | 15 | Силовые замки |
| Реле | ||
| 15 | 2004-2007: Реле быстрого включения | |
| 25 | Вспомогательное реле | |
Блок распределения питания
Распределительная коробка расположена в моторном отсеке со стороны водителя рядом с крылом.
2,3L Двигатель (выше)
3,0L и 4,0L Двигатели (выше)
| № | АМП | Защищенные цепи |
| 1 | 50 | 2004: Панель предохранителей в салоне |
| 40 | 2005-2012: Панель предохранителей в салоне | |
| 2 | 40 | 2004-2007: Усилитель (только аудиосистема Tremor) |
| 3 | 50 | 2004: Панель предохранителей в салоне |
| 40 | 2005-2012: Панель предохранителей в салоне | |
| 4 | — | Не используется |
| 5 | 50 | Панель предохранителей в салоне |
| 6 | — | Не используется |
| 7 | 40 | 2004-2007: Стартер |
| 30 | 2008-2012: Стартер | |
| 8 | — | Не используется |
| 9 | 40 | Замок зажигания |
| 10 | — | Не используется |
| 11 | 30 | Модуль управления силовым агрегатом (PCM), датчики двигателя |
| 12 | — | Не используется |
| 13 | 30 | Мотор вентилятора (климат-контроль) |
| 14 | — | Не используется |
| 15 | 30 | 2004: Антиблокировочная система тормозов (АБС) (соленоиды) |
| 16 | — | Не используется |
| 17 | 40 | АБС (двигатель) |
| 18 | — | Не используется |
| 19 | 20 | Двигатель 2,3 л: Вентилятор двигателя |
| 20 | — | Не используется |
| 21 | 10 | Поддерживающая мощность PCM, электромагнитный клапан продувки адсорбера (2007-2012) |
| 22 | — | Не используется |
| 23 | 20 | 2004-2006: Топливный насос |
| 30 | 2007-2012: Двигатель топливного насоса, Топливные форсунки | |
| 24 | — | Не используется |
| 25 | 10 | Соленоид муфты кондиционера |
| 26 | — | Не используется |
| 27 | 20 | Модуль 4×4 |
| 28 | — | Не используется |
| 29 | 30 | 2008-2012: Стеклоочистители/омыватели |
| 30 | — | Не используется |
| 31 | 15 | Противотуманные фары |
| 32 | 30 | 2005-2012: Модуль антиблокировочной системы тормозов (ABS) |
| 33 | — | Не используется |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 7,5 | Прицеп-буксир (правый поворот) |
| 39 | 15 | 2007-2012: Мощность ПКМ |
| 40 | — | Не используется |
| 41 | 15 | 2004–2006: Датчики кислорода в выхлопных газах с подогревом (HEGO), клапан вентиляции адсорбера EVAP, шаговый двигатель системы рециркуляции отработавших газов (EGR), коробка передач |
| 10 | 2007-2012: Автоматическая коробка передач | |
| 42 | 7,5 | Прицеп-буксировщик (левый поворот) |
| 43 | 20 | 2007-2012: Катушка реле вентилятора двигателя, катушка реле кондиционера, IAC, датчик массового расхода воздуха, датчик кислорода с подогревом отработавших газов, датчик каталитического модуля, электромагнитный клапан управления парами |
| 44 | 15 | 2007-2012: Катушка зажигания, Конденсатор |
| Реле | ||
| 45А | 2004-2007: Реле стеклоочистителя HI/LO | |
| 45Б | 2004-2007: Реле парковки/работы стеклоочистителя | |
| 46А | 2004-2006 (2,3 л): Реле топливного насоса 2007-2012 (2,3 л): Реле топливного насоса, реле топливных форсунок | |
| 46Б | 2004-2007: Реле насоса омывателя | |
| 47 | Двигатель 2,3 л: Реле вентилятора двигателя Двигатели 3,0 л и 4,0 л: Реле PCM | |
| 48 | Двигатель 2,3 л: Реле стартера | |
| 48А | 2004-2006 (3,0 л, 4,0 л): Реле топливного насоса 2007-2012 (3,0 л, 4,0 л): Реле топливного насоса, реле топливных форсунок | |
| 48Б | Двигатели 3,0 и 4,0 л: Реле противотуманных фар | |
| 54 | Реле модуля управления силовым агрегатом (PCM) | |
| 55 | Реле вентилятора | |
| 56 | Двигатели 3,0 л и 4,0 л: Реле стартера | |
| 56А | Двигатель 2,3 л: Реле электромагнитного клапана муфты кондиционера | |
| 56Б | Двигатель 2,3 л: Реле противотуманных фар | |
Проверка и замена предохранителей
Если вам необходимо проверить предохранитель, выполните следующие действия:
1.
Найдите панель предохранителей, которая находится в левой части приборной панели. Распределительная коробка (описанная ранее в этом разделе) находится в моторном отсеке и установлена на кронштейне, прикрепленном к фартуку крыла со стороны водителя.
Чтобы получить доступ к панели предохранителей, снимите крышку панели предохранителей, вставив палец в выемку и потянув за крышку. На нижней стороне крышки находятся четыре запасных предохранителя. Инструмент для извлечения предохранителя расположен в правом нижнем углу панели предохранителей на случай, если вам потребуется заменить перегоревший предохранитель.
Цветовая кодировка: Запасные предохранители для вашего автомобиля имеют следующую цветовую кодировку:
- 10 А — красный
- 15 А — голубой
- 20 ампер — натуральный
- 30 ампер — салатовый.
См. примеры ниже на этой странице
2. На крышке панели предохранителей найдите номер предохранителя, который вы хотите проверить.
Схема на крышке показывает, где
найти предохранитель на панели.
3. Проверьте предохранитель, не перегорел ли он. Посмотрите через прозрачную сторону предохранителя, чтобы увидеть, не отделена ли металлическая проволока внутри. Если да, то предохранитель перегорел и его следует заменить.
Другим методом проверки предохранителей является использование тестера предохранителей Bussmann . Нет необходимости вынимать предохранитель из держателя. Вы просто регулируете ширину штыря на тестере, чтобы совместить с оголенными металлическими пятнами на конце предохранителя, а затем наблюдаете, как светится индикатор, сигнализирующий о том, что предохранитель исправен.
4. Замените предохранитель на предохранитель с соответствующим номиналом силы тока
*ПРЕДУПРЕЖДЕНИЕ Всегда заменяйте предохранитель на предохранитель с указанным номиналом тока. Использование предохранителя с более высоким номиналом силы тока может привести к серьезному повреждению проводов и возникновению пожара.
