Рычаги задней подвески Форд Фокус 2

Для автомобиля Форд Фокус 2, в нашем магазине вы можете выбрать и купить задние рычаги разных производителей, как именитых так и малоизвестных. Каждый владелец Фокуса 2 сможет что-то подобрать, исходя из своих предпочтений и финансовых возможностей.

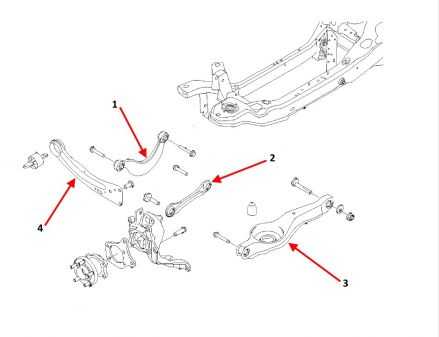

Общее количество рычагов установленных на задней подвеске 8 штук. З пары поперечных рычагов и одна пара продольных. Как правило замене подвергаются поперечные рычаги, на продольных рычагах достаточно заменить сайлентблоки.

1. Верхние поперечные рычаги (серпы)
2. Нижние поперечные рычаги (кости, подруливающие тяги)
3. Подпружинные рычаги
4. Продольный рычаг

Комплект задних рычагов

---

Верхние поперечные рычаги  Форд Фокус 2, цены и варианты

Необходимое количество – 2 шт. Один рычаг на правую сторону, другой на левую.
! Внимание. Рычаги для кузова универсал отличаются от рычагов для седана и хэтчбека.

Отдельно сайлентблоки для этого рычага



 Нижние поперечные рычаги, цены и варианты

 Другое название рычага – подруливающая тяга. Нужное количество – 2 шт. Два в рычаг на правую сторону, два на левую.

Отдельно сайлентблоки поперечного нижнего рычага



 Подпружинные рычаги Форд Фокус 2, цены и варианты

Внутренний и наружный сайлентблоки разные. Для полной замены понадобятся 4 штуки, 2 внтренних и 2 наружных.

Отдельно сайлентблоки подпружинного рычага



Сайлентблок заднего продольного рычага Форд Фокус 2, цены и варианты

 Продольные рычаги покупают очень редко, обычно при сильной деформации. Для ремонта подвески достаточно заменить толко сайлентблок



 Комплект рычагов задней подвески Форд Фокус 2, цена



Крепеж задних рычагов Форд Фокус 2

Необходима помощь при подборе детали? Есть вопросы по цене и условиям доставки? Отправьте сообщение с помощью формы обратной связи.   Форма обратной связи Пример Ваше имя Александр Телефон 8-901-721-94-84 Сообщение Рено Дастер 2013 года, 2 литра Нужно: подшипник передней ступицы, правая подушка двигателя

Фразы по которым находят эту статью:

• задние рычаги форд фокус 2
• рычаги задней подвески форд фокус 2
• подпружинный рычаг форд фокус 2 цена
• комплект задних рычагов фокус 2

Вопросы и комментарии

Просмотров: 41035

Добавить комментарий

okeyavto.ru

7.4. Ford Focus II. Замена верхнего, нижнего переднего, нижнего заднего и продольного рычагов задней подвески — “ВАЖНО ВСЕМ”

Рычаг заменяем при его деформации, а также при повреждении (разрывы, отслоении резины) или сильном износе сайлент-блоков.
Работу проводим на смотровой канаве или эстакаде.

Снимаем колесо со стороны заменяемого рычага.
Снимаем пружину со стороны заменяемого рычага с помощью стяжек (см. «7.1. Ford Focus II. Замена амортизатора и пружины подвески»).
Очищаем резьбовые соединения рычага, обрабатываем их проникающей жидкостью типа WD-40.

Устанавливаем регулируемый упор или гидравлический домкрат под нижний задний рычаг в месте соединения его с продольным рычагом, и с помощью упора поднимаем рычаги так, чтобы задняя подвеска заняла положение «автомобиль на колесах».

Головкой «на 15» отворачиваем болт крепления верхнего рычага к продольному рычагу.

Этот болт также крепит кронштейн тормозного шланга.

Головкой «на 15» отворачиваем болт крепления верхнего рычага к подрамнику.

Поддев отверткой, выводим концы рычага из кронштейнов и снимаем рычаг с автомобиля.
Устанавливаем новый рычаг в обратной последовательности прогибом вниз.

Точки крепления верхнего рычага: 1 — к подрамнику; 2 — к продольному рычагу
Болты крепления рычага окончательно затягиваем предписанным моментом (см. «13.2. Ford Focus II. Приложение. Моменты затяжки ответственных резьбовых соединений») в положении «автомобиль на колесах».

Рычаг заменяем при его деформации, а также при повреждении (разрывы, отслоение резины) сильном износе сайлент-блоков.
Работу проводим на смотровой канаве или эстакаде.

Снимаем пружину со стороны заменяемого рычага с помощью стяжек (см. «7.1. Ford Focus II. Замена амортизатора и пружины подвески»).
Очищаем резьбовые соединения подвески, обрабатываем их проникающей жидкостью типа WD-40.

Устанавливаем регулируемый упор или гидравлический домкрат под нижний задний рычаг в месте соединения его с продольным рычагом, и с помощью упора поднимаем рычаги так, чтобы задняя подвеска заняла положение «автомобиль на колесах».

Ключом или головкой «на 15» отворачиваем болт крепления рычага к продольному рычагу…

…и вынимаем болт.
Аналогично отворачиваем болт крепления рычага к подрамнику…

…и вынимаем болт.

Поддев отверткой, выводим концы рычага из кронштейнов и снимаем рычаг.
Устанавливаем новый рычаг в обратной последовательности. При этом…

…надпись «FRONT» на рычаге должна быть направлена в сторону передней части автомобиля.
Болты крепления рычага окончательно затягиваем предписанным моментом (см. «13.2. Ford Focus II. Приложение. Моменты затяжки ответственных резьбовых соединений») в положении «автомобиль на колесах».

Рычаг заменяем при его деформации, а также при повреждении (разрывы, отслоение резины) сильном износе сайлент-блоков.
Работу проводим на смотровой канаве или эстакаде.
Очищаем резьбовые соединения подвески, обрабатываем их проникающей жидкостью типа WD-40.
Снимаем пружину подвески со стороны заменяемого рычага с помощью стяжек (см. «7.1. Ford Focus II. Замена амортизатора и пружины подвески») и отворачиваем гайку стойки стабилизатора (см. «7.2. Ford Focus II. Замена подушек штанги стабилизатора поперечной устойчивости и стоек стабилизатора поперечной устойчивости»).

Устанавливаем регулируемый упор или гидравлический домкрат под нижний задний рычаг в месте соединения его с продольным рычагом, и с помощью упора поднимаем рычаги так, чтобы задняя подвеска заняла положение «автомобиль на колесах».
Задняя подвеска имеет регулировку углов схождения колес, поэтому…

…кернером помечаем положение эксцентриковой шайбы относительно подрамника, чтобы при сборке приблизительно сохранить углы установки колес.
Положение головки регулировочного болта при этом можно не помечать.

Головкой «на 15» отворачиваем болт крепления нижнего заднего рычага к продольному рычагу.

…и вынимаем болт.
Чтобы можно было вынуть регулировочный болт после отворачивания гайки, необходимо…

…отжать защелку адсорбера системы улавливания паров топлива…

…и отвести адсорбер от подрамника.

Головкой или накидным ключом «на 18» отворачиваем гайку, удерживая регулировочный болт от проворачивания ключом «на 19».

Снимаем эксцентриковую шайбу и вынимаем регулировочный болт.

Болт имеет паз для фиксации шайбы в определенном положении.

Снимаем рычаг с автомобиля.

Поддев отверткой, снимаем с рычага резиновый буфер и устанавливаем его на…

…новый рычаг.
Устанавливаем рычаг в обратной последовательности, при этом головка болта крепления рычага к подрамнику должна быть направлена в сторону передней части автомобиля; сделанная метка на эксцентриковой шайбе должна совпадать с меткой на подрамнике. Болт крепления рычага к продольному рычагу и гайку эксцентрикового болта окончательно затягиваем предписанными моментами (см. «13.2. Ford Focus II. Приложение. Моменты затяжки ответственных резьбовых соединений») в положении «автомобиль на колесах».

Проверяем и при необходимости регулируем углы установки задних колес.

Рычаг заменяем при его деформации, а также при повреждении (разрывы, отслоение резины) сильном износе сайлент-блоков.
Работу проводим на смотровой канаве или эстакаде.
Снимаем заднее колесо со стороны заменяемого рычага.
Очищаем резьбовые соединения рычага, обрабатываем их проникающей жидкостью типа WD-40.
Снимаем пружину со стороны заменяемого рычага с помощью стяжек (см. «7.1. Ford Focus II. Замена амортизатора и пружины подвески»).

Устанавливаем регулируемый упор или гидравлический домкрат под нижний задний рычаг в месте соединения его с продольным рычагом, и с помощью упора поднимаем рычаги так, чтобы задняя подвеска заняла положение «автомобиль на колесах».

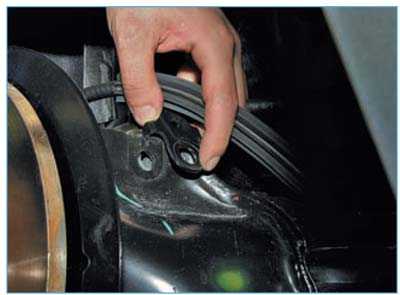

Вынимаем из отверстий продольного рычага три держателя проводов датчика скорости вращения колеса.

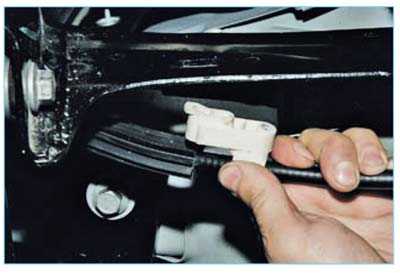

Отсоединяем колодку проводов от датчика скорости вращения колеса.

Головкой «на 10» отворачиваем саморез крепления упора оболочки троса стояночного тормоза…

…и вынимаем упор из отверстия рычага.

Отсоединяем нижний конец амортизатора от продольного рычага (см. «7.1. Ford Focus II. Замена амортизатора и пружины подвески»).
Отсоединяем от продольного рычага поперечные рычаги подвески (см. выше «Замена верхнего рычага», «Замена нижнего переднего рычага», «Замена нижнего заднего рычага»).

Снимаем ступичный узел (см. «7.5. Ford Focus II. Замена ступичного узла и шпильки крепления колёс»).

Головкой «на 15» отворачиваем два болта крепления рычага к кузову…

…и снимаем продольный рычаг.
Устанавливаем новый продольный рычаг в обратной последовательности.
Окончательно затягиваем резьбовые соединения предписанными моментами (см. «13.2. Ford Focus II. Приложение. Моменты затяжки ответственных резьбовых соединений») в положении «автомобиль на колесах».

vajnovsem.ru

Устройство и ремонт задней подвески (Р). (с. 16)

Ссылка на данную тему выложена в Рубрикатор ФФ1 (Р) в котором мы, для Вашего удобства, постарались отразить ссылки на все часто используемые темы.

задняя подвеска: рычаги, сайлентблоки, стойки стабилизатора

Подпружинные рычаги:

1 548 4601 357 317 (седан, хэтч), 1 357 319 (универсал)

FINIS коды запчастей и аксессуаров, ч.2 (сообщение #11555785)

Рычаги от Фокуса-2 имеют малозаметную, но всё таки достаточно важную особенность – у них усилено приваренной накладкой отверстие для прикручивания стабилизатора (дырка в середине рычага). Не у одной замены, выдаваемой Экзистом этой накладки нет, поэтому и применимость указывается только на Фокус-1. Поставить – можно, но либо наваривать усиление, либо почаще следить за появлением трещин от этого отверстия.
Рычаги от обоих поколений бывают “гнутые” и “прямые”, в зависимости от типа стабилизатора. Они не взаимозаменяемые без переделки конструкции стабилизатора.
<span>(источник)</span>

Развальные болты:
развальный болт – Ford 1456980 (в 12 году шли с гайкой и шайбой, сейчас люди покупают а там один только болт)
эксцентриковая шайба – Ford 1456979
гайка – Ford 1471745
Замены:
развальный болт – Mazda BP4K-28-66ZB
эксцентриковая шайба – Mazda BP4K-28-473A
гайка – Mazda 9YB1-01-209
(гайки и шайбы Ford подходят только к болтам Ford, гайки и шайбы Mazda – только к болтам Mazda, фото шайб тут)

ограничитель хода подвески (отбойник на рычаге) – Ford 1 227 616
болт крепления со стороны пружины – Ford 1 471 980 (M12 x 75MM)
проставка пружины нижняя – Ford 1 355 153
проставка пружины верхняя – Ford 1 532 650

Нижние поперечные рычаги (кости):

Ford – 1061668

Замены:
Ford 1703145 (от FF3)
Mazda BBP3-28-500A ( Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #13358742) )
Lemforder 32007 01
TRW JTC 1290
Moog FD-TC-0952

Верхние поперечные рычаги (серпы):

Ford – 1517403 (седаны)
Ford – 1448127 (универсал)

Замены:
Lemforder 32008 01
TRW JTC 1446

Крепёж рычагов:
Болт заднего нижнего подпружинного рычага наружный M12 x 75MM – 2 шт. Ford 6699982
Болт задних поперечных рычагов M12 x 65MM – 8 шт. SWAG 50 92 9451

Комплекты рычагов:
для седанов и хетчбэков – Meyle 716 050 0039/S > opc.meyle.com

Для универсалов – Meyle 716 050 0042/S > opc.meyle.com

Отличаются серпы. У универсалов они менее выгнуты, дабы не цеплялись за нижние при полном багажнике.
источник

Meyle 716 050 0039/S – на подпружинных рычагах есть те самые усиления в виде наваренных пластин
источник1
источник2

Сайлентблоки:
Сайлентблок передний заднего продольного рычага (он же ушастый, он же бабочка)

Ford – 1 304 124

замены:
Lemforder 29794 01
Sidem 803900
Moog FD-SB-0191

крепёж:
Болт M12 X 30MM – Ford 1 471 994

сайлентблоки для костей и серпов (резиновые + полиуретановые): Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #14817893)
сайлентблоки для подпружинного рычага (резиновые): Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #14567495)
сайлентблоки для подпружинного рычага (полиуретановые): Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #14350551)

Стойки стабилизатора:

Ford 1 335 548 – задняя L-образная (ставится на “кривой” подпружинный рычаг)

замены:
Lemforder 32010 01
Moog FD-LS-3662
Sidem 3266
Rts 97-90610
NK 5112522

Ford 1 500 682 – задняя прямая, комплект 2 штуки (от ФФ-2, ставится на “прямой” подпружинный рычаг ФФ-1)

замены:
Ford 1 719 542 (от FF3, комплект 2 шт.)
Sidem 67160
Vaico V25-0576

Ford 1 203 093, Ford 1 487 402 – задняя прямая (*родная* от ФФ-1, тут можно поглядеть на выработку рычагов от этих стоек)

замены:
Lemforder 33482 01
TRW JTS 581
Moog FD-LS-0122
Mitsubishi 4056A052

Втулки стабилизатора:

Ford 1 073 249

замены:
Lemforder 34054 01
Moog FD-SB-3659
Sidem 803905
