В зависимости от оснащения, в автомобиле может быть проложено до 1000 м проводов.
При необходимости найти неисправность в электросистеме или установить дополнительный
прибор, не обойтись без электросхемы, на которой обозначены все направления
течения тока и кабельные соединения. Электроцепь должна быть замкнута, в противном
случае ток по ней проходить не будет. Нед…
10.20.3 Комплект предохранителей
Комплектование предохранителями и реле может изменяться в зависимости от оснащения
машины и года постройки. Комплектация предохранителями указывается в инструкции
по эксплуатации, а также на обратной стороне крышки коробки предохранителей.
Нумерация предохранителей осуществляется слева направо.
№
Сила тока, А
Потребитель
…
10.20.4 Идентификация электросхем
Вследствие большого объема нельзя уследить за всеми электросхемами каждого
года выпуска моделей. Однако можно соориентироваться и на настоящей электросхеме,
даже если машина относится к другому году выпуска, так как изменения затрагивают
только, как правило, отдельные части.
Обозначение электросхем двигателей
Двигатель
Буквенно…
10.20.5 Инструкция по использованию электросхемы
Предупреждение
Все выключатели и контакты
находятся в механически нерабочем положении.
1. Обозначение клеммы, 15: при включенном зажигании приложено напряжение
аккумуляторной батареи
2. Внутренне соединения (тонкие штрихи). Эти соединения проводниками не
являются. И все же они пров…
10.20.8 Система зажигания, блок управления системой впрыска Digifant
F60. Микропереключатель нейтрального положения
коробки передач
G40. Датчик Холла
042. Датчик температуры входящего воздуха
G62. Датчик температуры охлаждающей жидкости
J169. Управляющее устройство системы Digifant около аккумулятора
N152. Катушка зажигания
N157. Выходной каскад …
10.20.9 Блок управления впрыском топлива Digifant, блок самодиагностики
G69. Электромагнитное реле с потенциометром (00518-2212)
J169. Блок управления системы впрыска топлива Digifant
J176. Электронный распределитель системы Digifant
R.
Радиоприемник
Т2а. 2-контактное штекерное соединение, сзади слева за панелью приборов*
Т2b. 2-контактное штекерное соеди…
10.20.10 Блок управления системы впрыска топлива Digifant
F88. Выключатель усилителя рулевого механизма
G. Датчик запаса топлива
G23. Топливный насос с датчиком подачи топлива
G39. Лямбда-зонд (00525-2342)
J17. Реле топливного насоса
J169. Блок управления системы впрыска топлива Digifant
N17. Клапан холодного старта
N30. Клапан форсунки 1 …
10.20.11 Щиток приборов: контрольные приборы
F1. Датчик давления масла
F22. Датчик давления масла (0,3 бара)
F95. Термовыключатель системы охлаждения
G1. Указатель уровня топлива
G2. Датчик температуры охлаждающей жидкости
G3. Указатель температуры охлаждающей жидкости
G32. Датчик указателя недостаточного уровня охлаждающей жид…
10.20.12 Щиток приборов: спидометр, лампы указателей поворотов и тормозов
Е2. Переключатель указателей поворотов
Е20. Регулировка подсветки приборного табло и переключателей
G54. Спидометр
J6. Стабилизатор напряжения
J285. Блок управления контрольными лампами
К2. Контрольная лампа генератора
К7. Контрольная лампа тормозной системы и ручного тормоза
К65. К…
10.20.13 Щиток приборов: тахометр, датчик тормозной системы
Е4. Выключатель ближнего света фар и светового
предупреждающего сигнала
G5. Тахометр
J285.
Блок управления контрольными лампами
К1. Контрольная лампа включения фар
К7. Контрольная лампа тормозной системы
и ручного тормоза
L1. Двухнитевая лампа левой фары
L2. Двухнит…
10.20.14 Вентилятор (150W, 250W) и дополнительный насос системы охлаждения
F9. Выключатель контрольной лампы ручного тормоза
F18. Термовыключатель вентилятора системы охлаждения
F34. Контактный датчик аварийного падения тормозной жидкости
V7. Вентилятор системы охлаждения
V51. Двигатель насоса охлаждающей жидкости
W6. Лампа и выключатель освещения
…
10.20.15 Подключение радиоприемника, прикуривателя и подкапотной лампы
F9. Выключатель ручного тормоза
F34. Контактный датчик аварийного падения тормозной жидкости
L28. Лампа подсветки прикуривателя
R. Разъем для радиоприемника
Т1g. Одноконтактный разъем в задней части релейной платы
Т2о. Двухконтактный разъем около аккумулятора
Т8. Восьмиконтактный разъем…
10.20.16 Освещение салона
F2. Концевой выключатель левой двери
F3. Концевой выключатель правой двери
F7. Концевой выключатель сдвижной двери
F160. Концевой выключатель задней двери
Т1е. Одноконтактный разъем в задней части релейной платы
T1f. Одноконтактный разъем в задней части релейной платы
T1h. Одноконтактный р…
Точка присоединения к массе
-1- в жгуте задней фары
120. Точка присоединения к массе -2- в жгуте задней фары …
10.20.18 Система регулировки фар
Е4. Выключатель ближнего света фар и светового
предупреждающего сигнала
Е102. Сопротивление настройки фар
L54. Лампа подсветки при регулировке фар
T2q. Двухконтактный разъем в задней
части релейной платы
Т5b. Пятиконтактный разъем под кожухом переключателей на руле
V48…
10.20.20 Указатели поворота, задние фары
F. Переключатель стоп-сигналов
М2. Лампа левого габаритного огня
М4. Лампа правого габаритного огня
М5. Лампа указателя поворотов, передняя левая
М6. Лампа указателя поворотов, задняя левая
М7. Лампа указателя поворотов, передняя правая
М8. Лампа указателя поворотов, задняя правая
М…
Лампа левой противотуманной фары
L23. Лампа правой противотуманной фары
L40. Лампа подсветки выклю…
10.20.23 Вентиляторы систем охлаждения (150, 250W), обогрева и вентиляции
Е9. Выключатель вентилятора
F18. Термовыключатель вентилятора системы охлаждения
L16. Лампа подсветки управления системой вентиляции и обогрева
N23. Добавочные сопротивления для вентилятора системы вентиляции
S24. Предохранитель вентилятора
Т2. Двухконтактный разъем
выключателя вентилят…
10.20.25 Стеклоочиститель и стеклоомыватель лобового стекла
Е22. Выключатель стеклоочистителя и стеклоомывателя
Н. Выключатель звукового сигнала
J31. Реле-прерыватель стеклоомывателя и стеклоочистителя
Т4b. Четырехконтактный разъем под кожухом переключателей на руле
Т5с. Пятиконтактный разъем под кожухом
переключателей на руле
Т7а. Семиконтак…
10.20.26 Стеклоочиститель и стеклоомыватель заднего стекла
J30. Реле стеклоочистителя и стеклоомывателя заднего
стекла
Т2k. Двухконтактный разъем правой задней фары
T2I. Двухконтактный разъем за стенкой моторного отсека, справа
V12.
Двигатель стеклоочистителя заднего стекла
V59. Электродвигатель насоса стеклоомывателей
Z20. Нагреват…
F1. Датчик давления масла
F22. Датчик давления масла (0,3 бара)
F95. Термовыключатель системы охлаждения
G1. Указатель уровня топлива
G2. Датчик температуры охлаждающей жидкости
G3. Указатель температуры охлаждающей жидкости
G32. Датчик указателя недостаточного уровня охлаждающей жид…
G5. Тахометр
J6. Стабилизатор напряжения
J285. Блок управления контрольными лампами
К1. Контрольная лампа включения фар
К2. Контрольная лампа генератора
К7. Контрольная лампа тормозной системы и ручного тормоза
К29. Контрольная лампа предпускового подогрева
К65. Контрольная лампа л…
10.20.30 Дизель: радиоприемник, прикуриватель и подкапотная лампа
F9. Выключатель ручного тормоза
F34. Контактный датчик аварийного падения тормозной жидкости
L28. Лампа подсветки прикуривателя
R. Разъем для радиоприемника
Т1g. Одноконтактный разъем в задней части релейной платы
Т2о. Двухконтактный разъем около аккумулятора
Т8. Восьмиконтактный р…
Е9. Выключатель вентилятора
L16. Лампа подсветки управления системой вентиляции и обогрева
N23. Добавочные сопротивления для вентилятора системы вентиляции
S24. Предохранитель вентилятора
Т4. Четырехконтактный разъем выключателя вентилятора
Т4а. Четырехконтактный разъем блока добавочных сопроти…
10.20.33 Дизель: вентиляторы системы охлаждения (2 х 350W)
F18. Термовыключатель вентилятора системы охлаждения
J286. Реле последовательного и одновременного включения электродвигателей
вентиляторов системы охлаждения
S42. Предохранители двигателей вентиляторов
Т2r. Двухконтактный разъем в моторном
отсеке спереди
T…
10.20.34 Дизель (ABL): система нейтрализации отработанных газов
F2. Концевой выключатель спереди слева
F166. Выключатель системы нейтрализации отработанных газов
F188. Выключатель клапана системы нейтрализации отработанных газов
G27. Датчик температуры двигателя
J52. Реле свечей накаливания
J315. Блок управления системы предварительного накала и нейтрализации…
F95. Термовыключатель системы охлаждения
G. Указатель уровня топлива
G2. Датчик температуры охлаждающей жидкости
Q6. Свечи накаливания
S39. Предохранитель свечей накаливания
Т1с. Одноконтактный штекерв задней
части релейной платы
V51. Электродвигатель дополнительного насос…
10.20.37 Дизель (АВВ): дополнительный насос системы охлаждения
F95. Термовыключатель системы охлаждения
G2. Датчик указателя температуры системы охлаждения
G3. Указатель температуры системы охлаждения
J235. Реле дополнительного насоса системы охлаждения
J285. Блок управления контрольными
приборами на приборном щитке
S78. Предохранитель дополн…
10.20.38 Система центральной блокировки дверей
F7. Концевой выключатель сзади справа (сдвижной
двери)
F59. Выключатель системы центральной блокировки дверей (на водительском
месте)
F114. Выключатель системы центральной блокировки дверей (на пассажирском
месте)
S52. Предохранитель системы центральной блокировки дверей
ТЗb. …
10.20.39 Двигатели замков задних дверей
Т2а. Двухконтактный разъем на задней стойке справа
сверху
Т2b. Двухконтактный разъем на задней стойке справа сверху
ТЗе. Трехконтактный разъем в задней двери
T3f.Трехконтактный разъем на задней боковой двери
V53. Электродвигатель замка задней двери
V96. Электродвигатель замка
6…
10.20.40 Подключение дополнительного аккумулятора с ноября 1990 г.
А. Аккумулятор
А1. Дополнительный аккумулятор под сидением водителя
J7. Реле подключения дополнительного аккумулятора
– – – Электрические соединения
при отсутствии дополнительного аккумулятора
– – – Электрические соединения при подключении дополнительного аккумулятора . ..
Форд фокус 2 рестайлинг электросхема
Главная » Ford » Форд фокус 2 рестайлинг электросхема
Схема электропроводки Форд Фокус: сам себе автоэлектрик
В любом транспортном средстве электроника играет важную роль, обеспечивая более комфортное управление автомобилем во время движения. Не исключениями стали и машины зарубежного производства, характеризующиеся наличием различных электронных гаджетов и устройств, подключенных к бортовой сети. Подробнее о том, что представляет собой электросхема автомобиля Форд Фокус 2, узнайте из этой статьи.
Блок Фокуса с обозначением компонентовНазначение деталей блока
Электрическая схема автомобилей Форд Фокус 1, 2, 3, 4, Форд Транзит, Форд Скорпио включает в себя множество различных узлов. Основными компонентами, питающими сеть электрооборудования, являются, как известно, аккумулятор и генераторное устройство. Система зажигания устроена таким образом, что передача искры для воспламенения горючей смеси осуществляется по высоковольтным проводам. Ниже вы сможете найти схемы и обозначения основных узлов.
Как и любой другой автомобиль, Форд Мондео 1, Фокус 1, 2, 3, 4, рестайлинг оборудуется блоком предохранителей, элементы которого позволяют защитить электрооборудование авто от скачков напряжения. Но помимо основного БП, Фокус 4, 3 или любой другой также оснащается еще одним блоком, в котором установлены реле.
Электросхема блока с релеОбозначение реле
Без системы зажигания запустить двигатель не получится, поэтому предлагаем ознакомиться со схемой ее подключения и обозначения основных компонентов.
Система зажигания Форд Фокус 1,2 3, 4
Также следует выделить ЭСУД — электронную систему управления мотором.
Система управления двигателем и обозначение основных узлов и элементов
Не менее важным моментом, с которым должен быть знаком любой фокусовод, является схема подключения генераторного устройства. Как сказано выше, от функционирования этого девайса зависит многое, поэтому знать о его подключении в любом случае нужно.
Схема подключения генератора и обозначение элементов
Распространенные неисправности
Ниже приведены основные неисправности, которые проявляются в работе электроники Форд Фокус 3, 4, 2, 1:
На этих авто довольно часто обламываются кабеля в крышке двери багажного отделения. Проблема решается путем снятия пластиковой обшивки и замены электрического замка.
Модели 1, 2, 3, 4 страдают «болезнью» выхода из строя лампочек освещения номера. Как правило, основная причина в появлении дефекта кроется в достаточно плохой герметичности источников освещения, поэтому при монтаже ламп необходимо все сделать правильно. Кроме того, при покупке следует отдать предпочтение более качественным устройствам. На сегодняшний день в продаже можно встретить пять видов лампочек от разных производителей.
И первый, и второй Фокусы, а также другие модели часто страдают такой проблемой, как отказ работоспособности электрических стеклоподъемников, особенно в сложных климатических условиях. Если это произошло, единственным выходом будет извлечение предохранителей из гнезда установки на 10-20 минут с последующей их установкой обратно. После установки стеклоподъемники необходимо поднять до упора вверх, при этом кнопку управления необходимо удерживать на протяжении нескольких секунд. Если такие действия не позволили решить проблему, можно попытаться демонтировать шестеренку с датчиком Холла и развернуть ее на 180 градусов (автор видео — SPN).
Меры профилактики
Что необходимо знать об электросети:
Если вы проводите ремонт проводки, он должен осуществляться исключительно при обесточенной бортовой сети.
Подключение и отключение АКБ возможно только при отключенном зажигании.
Если вы производите диагностику цепей электропродки, любые замыкания исключаются, поскольку это может способствовать выходу из строя оборудования в целом.
При замене предохранителей следует использовать только детали, предусмотренные производителем авто. Если элементы рассчитаны на больший ток, их использовать не стоит, как и любые другие самодельные предохранители.
Чтобы не допустить короткого замыкания при замене предохранителя, использовать какие либо металлические инструменты для их демонтажа и установки запрещается.
Когда силовой агрегат запущен, отключать АКБ нельзя, поскольку это приведет к поломке регулятора напряжения и других компонентов электроцепи.
При проведении диагностики диодного моста генератора нельзя использовать мегаомметр, который питается более, чем от 12 вольт. Повышенное напряжение в принципе не рекомендуется для диагностики узлов системы.
Если вы производите сварку элементов кузова транспортного средства, то для этого нужно отключать аккумулятор, а также генераторное устройство. Кроме того, если сварка производится без демонтажа кузовного элемента, не лишним будет и отключить питание электронного блока управления. Если ЭБУ и генератор выйдут из строя, это приведет к большим финансовым потерям.
При включенном моторе трогать проводку системы зажигания ни в коем случае нельзя.
Время от времени производите очистку аккумуляторных клемм и выводов.
Загрузка …
Видео «Как своими руками подключить систему круиз-контроля?»
Подробная инструкция касательно подключения системы круиз-контроля к бортовой сети представлена на видео ниже (автор ролика — lipan48).
Электросхема габаритов Ford Focus 2

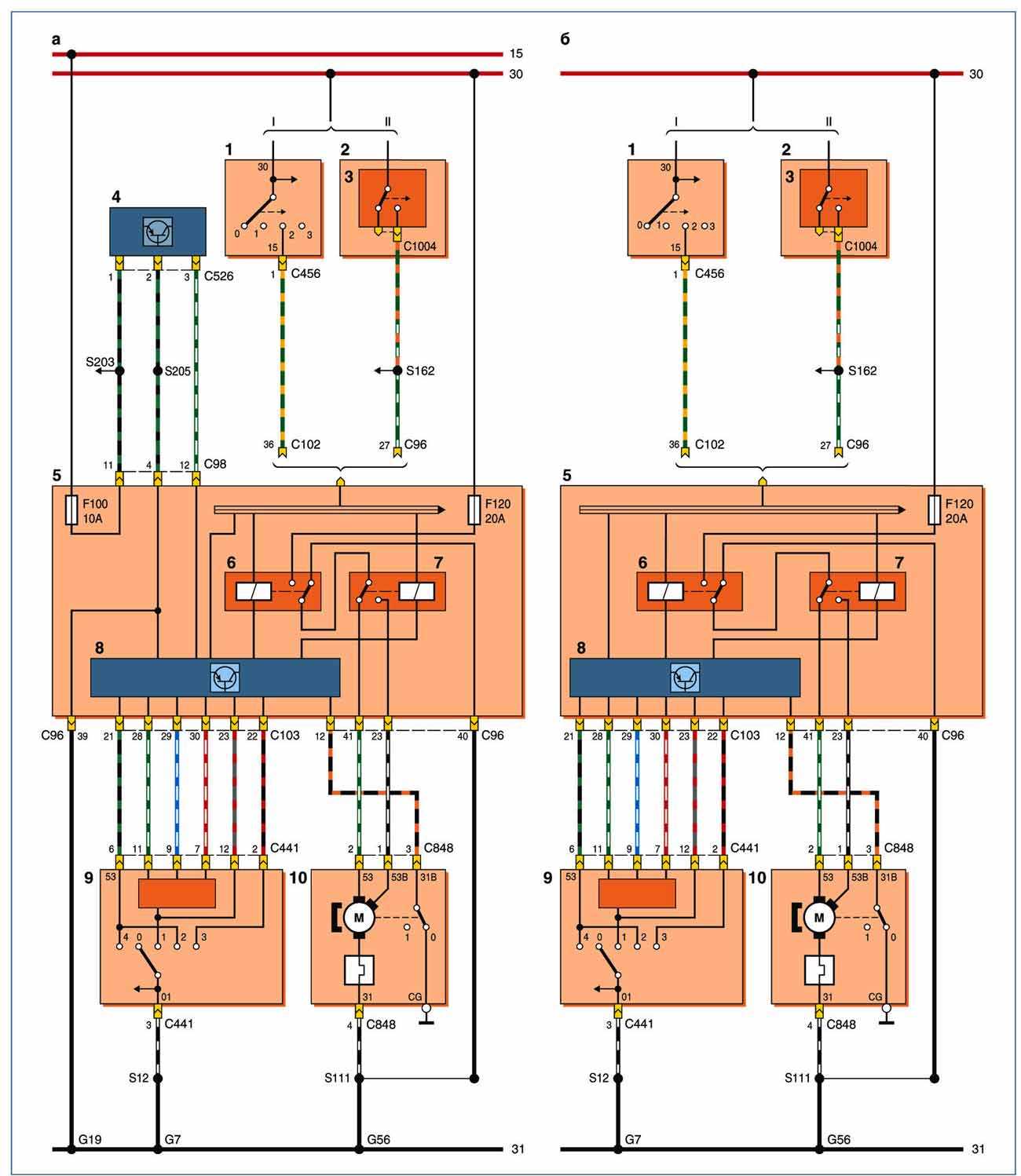

Схема включения габаритного света.
I — с системой запуска двигателя без ключа; II — не оборудованным системой запуска двигателя без ключа; 1 — монтажный блок в моторном отсеке; 2 — реле зажигания; 3 — выключатель зажигания; 4 — блок управления наружным освещением; 5 — монтажный блок в салоне; 6 — левая блок-фара; 7 — лампа габаритного света; 8 — левый задний фонарь; 9 — лампа габаритного и противотуманного света; 10 — лампа габаритного света и сигнала торможения; 11 — правый задний фонарь; 12 — правая блок-фара
Схема системы автоматического включения габаритного света.
I — с системой запуска двигателя без ключа; II — не оборудованный системой запуска двигателя без ключа; 1 — монтажный блок в моторном отсеке; 2 — реле зажигания; 3 — выключатель зажигания; 4 — блок управления наружным освещением; 5 — монтажный блок в салоне; 6 — реле автоматического включения освещения; 7 — блок управления электропакетом; 8 — левая блок-фара; 9 — лампа габаритного света; 10 — левый задний фонарь; 11 — лампа габаритного и противотуманного света; 12 — лампа габаритного света и сигнала торможения; 13 — правый задний фонарь; 14 — правая блок-фара; 15 — датчик освещенности на ветровом стекле
Электросхемы системы управления двигателем Ford Focus 2
Схема 1 соединения системы управления двигателем
1 — предохранитель 3 А; 2 — предохранитель 20 А; 3 — реле; 4 — монтажный блок предохранителей и реле; 5,6 — предохранитель 10 А; 7,8,10 — электронный блок управления двигателем и трансмиссией; 9 — диагностический датчик концентрации кислорода; 11 — подогреваемый датчик концентрации кислорода
Схема 2
1 — монтажный блок предохранителей; 2 — предохранитель 20 А; 3 — выключатель (замок) зажигания; 4 — монтажный блок предохранителей и реле; 5 — предохранитель 15 А; 6 — реле топливного насоса; 7 — диагностический разъем; 8 — комбинация приборов; 9 — электронный блок управления двигателем и трансмиссией; 10 — топливный насос; 11 — выключатель подачи топлива
Схема 3
1 — монтажный блок предохранителей и реле; 2 — предохранитель 20 А; 3 — главное реле системы управления двигателем; 4 — предохранитель 10 А; 5 — электронный блок управления двигателем и трансмиссией; 6 — датчик скорости; 7 — клапан продувки адсорбера
Схема 4
1 — монтажный блок предохранителей; 2 — предохранитель 10 А; 3 — датчик давления в системе гидроусилителя рулевого управления;4 — электронный блок управления трансмиссией; 5 — датчик температуры поступающего воздуха; 7 — электронный модуль управления дроссельной заслонкой
Схема 5
1 — монтажный блок предохранителей; 2 — предохранитель 20 А; 3 — выключатель (замок) зажигания; А — монтажный блок предохранителей и реле; 5 — предохранитель 10 А; 6 — датчик положения педали акселератора; 7 — датчик положения педали сцепления; 8 — комбинация приборов; 9 — электронный блок управления двигателем и трансмиссией
Схема 6
1, 3 — электронный блок управления двигателем и трансмиссией; 2 — датчик температуры охлаждающей жидкости; 4 — датчик детонации; 5 — датчик положения коленчатого вала; 6 — датчик положения распределительного вала
Схема 7
1 — монтажный блок предохранителей; 2 — предохранитель 10 А; 3 — модуль катушек зажигания; 4,6 — электронный блок управления двигателем и трансмиссией; 5 — датчик детонации; 7 — датчик положения коленчатого вала; 8 — датчик положения распределительного вала

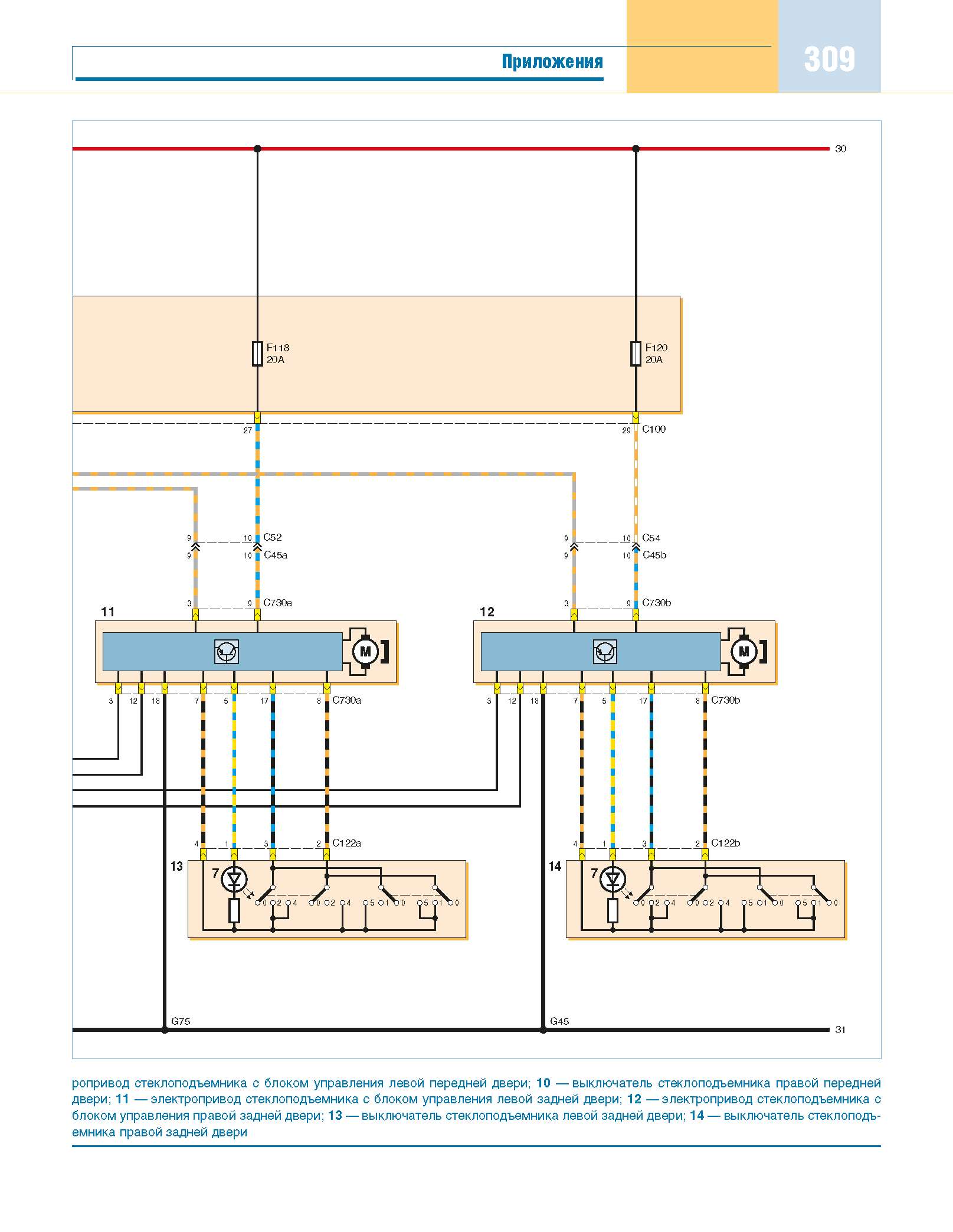

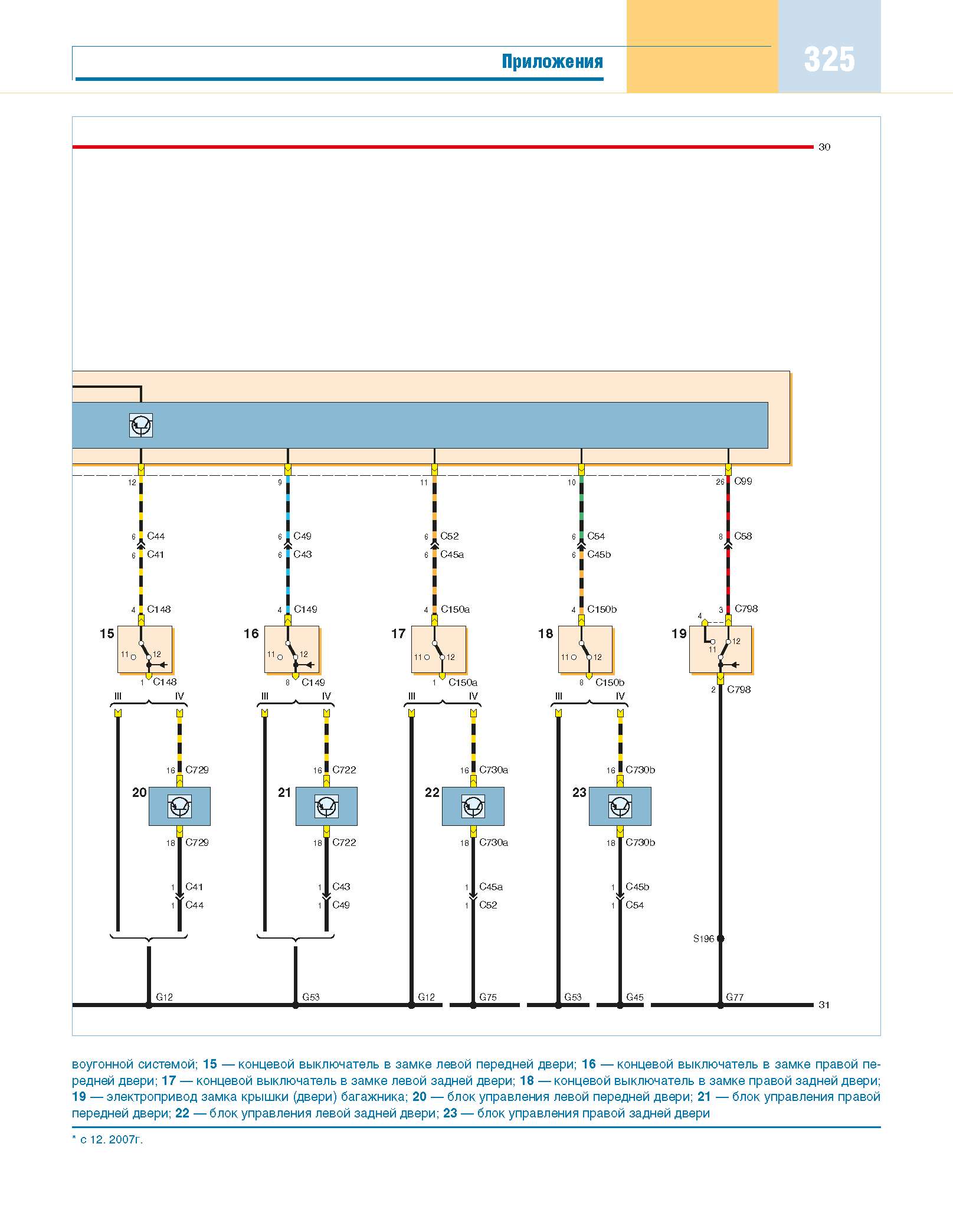

Форд Фокус принципиальные электрические схемы оборудования
Электрооборудование автомобиля выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с кузовом и агрегатами автомобиля, выполняющими функцию второго («минусового») провода. Бортовая сеть — постоянного тока, с номинальным напряжением 12 В. Для коммутации основных цепей автомобиля служит комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства (блокиратора вала рулевой колонки с замком). При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямительным блоком. Также при работающем двигателе заряжается аккумуляторная батарея.
Автомобиль с двигателем Duratec 1,6i комплектуется генератором Visteon 2S6T-FA, а с двигателями Zetec-E 1,8i/2,0i — генератором MS 1022118031. На автомобили устанавливают стартеры двух типов: с двигателем Duratec 1,6i — Bosch 0 001 107 418, а с двигателями Zetec-E 1,8i/2,0i — Motorcraft YS4U-11000-D8. Все электрические цепи автомобиля (кроме силовой цепи стартера) защищены плавкими предохранителями, установленными в двух монтажных блоках.
Основной блок расположен под панелью приборов со стороны водителя, а дополнительный — в моторном отсеке. Мощные потребители электроэнергии (фары, электровентиляторы системы охлаждения двигателя и т. п.) подключены через реле, установленные в тех же блоках. На туннеле пола под облицовкой установлен блок управления подушками безопасности, который дает команду на срабатывание подушек при фронтальном столкновении.
Книга из серии многокрасочных иллюстрированных руководств по ремонту электрооборудования современных автомобилей. Руководство «Электрооборудование FORD FOCUS» содержит подробные цветные схемы электрооборудования модификаций автомобиля с кузовами седан, хэтчбек и универсал, оснащенных бензиновыми двигателями Duratec 1,6i, Zetec-E 1,8i и Zetec-E 2,0i, а также механической и автоматической коробками передач. Кроме схем в книге представлены цветные фотографии с описанием операций по разборке и ремонту генератора и стартера, а также фото ламп, применяемых в приборах наружного и внутреннего освещения автомобиля. Книга предназначена для водителей, желающих обслуживать и ремонтировать автомобиль самостоятельно, а также для работников СТО.
Электросхемы и электрооборудование Ford – Ремонт автомобилей своими руками
FORD EXPEDITION (Форд Экспедишн) с 2007 бензин Книга по ремонту и эксплуатации
Информационное, с многочисленными, качественно исполненными иллюстрациями руководство по ремонту Форд Экпедишн, Линкольн Навигатор а также книга включает пособие по техническому обслуживанию Форд Экпедишн, Линкольн Навигатор, пособие по эксплуатации Форд Экпедишн, Линкольн Навигатор, подробно рассмотрено устройство Форд Экпедишн, Линкольн Навигатор с 2007 года выпуска. Ford Expedition и Lincoln Navigator 2007 оснащаются агрегатами на бензине V8 Triton литражом 5,4.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1 ДЕЙСТВИЯ В ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЯХ Предохранители и реле 1*1 Замена колеса 1*7 Запуск двигателя при помощи дополнительного источника питания 1*10 Буксировка автомобиля эвакуатором 1*11
2А ЕЖЕДНЕВНЫЕ ПРОВЕРКИ И ОПРЕДЕЛЕНИЕ НЕИСПРАВНОСТЕЙ 2А*12
2В ЭКСПЛУАТАЦИЯ АВТОМОБИЛЯ В ЗИМНИЙ ПЕРИОД 2В*27
2С ПОЕЗДКА НА СТО 2С*29
3 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ Инструкция по эксплуатации 3*31 Обслуживание автомобиля 3*50 Технические характеристики 3*55
4 ПРЕДОСТЕРЕЖЕНИЯ И ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ ВЫПОЛНЕНИИ РАБОТ НА АВТОМОБИЛЕ 4*57
5 ОСНОВНЫЕ ИНСТРУМЕНТЫ, ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ И МЕТОДЫ РАБОТЫ С НИМИ Базовый комплект необходимых инструментов 5*59 Методы работы с измерительными приборами 5*61
6 ДВИГАТЕЛЬ Технические характеристики 6*63 Обслуживание 6*64 Привод газораспределительного механизма (ГРМ) 6*67 Головка блока цилиндров 6*75 Блок цилиндров 6*94 Приложение к главе 6*114
7 СИСТЕМА ПИТАНИЯ И УПРАВЛЕНИЯ ДВИГАТЕЛЯ Система управления 7*115 Система питания 7*115 Топливоподающая система 7*127 Приложение к главе 7*131
8 СИСТЕМА ОХЛАЖДЕНИЯ Технические данные 8*132 Обслуживание и проверка технического состояния системы 8*132 Подогреватель блока цилиндров (в зависимости от комплектации) 8*134 Термостат 8 *134 Водяной насос системы охлаждения 8*135 Радиатор и вентилятор 8*135 Бачок дегазации 8*139 Приложение к главе 8*140
9 СИСТЕМА СМАЗКИ Схема расположения элементов системы смазки 9*141 Масляный поддон 9 • 141 Масляный насос 9*143 Переходник масляного фильтра 9*146
10 СИСТЕМА ВПУСКА И ВЫПУСКА Система впуска двигателя 10*148 Система выпуска двигателя 10*151
11А АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ Технические данные 11А*156 Обслуживание коробки передач 11А*157 Снятие и установка коробки передач 11А*166 Коробка передач в сборе (6К75) 11А*174 Коробка передач в сборе (6R80) 11А*196 Приложение к главе 11А*210
11В РАЗДАТОЧНАЯ КОРОБКА Обслуживание раздаточной коробки 11В*213 Вспомогательные элементы системы полного привода 11В*214 Раздаточная коробка в сборе 11В*215 Приложение к главе 11В*226
11С ГЛАВНАЯ ПЕРЕДАЧА И ДИФФЕРЕНЦИАЛ Технические характеристики 11С*227 Передняя ось 11С*227 Задняя ось 11С*246 Приложение к главе 11С*253
12 ПРИВОДНЫЕ ВАЛЫ Технические данные 12*255 Передние приводные валы 12*255 Задние приводные валы 12*259 Карданный вал 12*262 Приложение к главе 12*266
13 ХОДОВАЯ ЧАСТЬ Технические характеристики 13*267 Передняя подвеска 13*269 Задняя подвеска 13*278 Колеса и шины 13*287 Приложение к главе 13*288
14 ТОРМОЗНАЯ СИСТЕМА Технические характеристики 14*290 Обслуживание тормозной системы 14*290 Передние тормозные механизмы 14*292 Задние тормозные механизмы 14*296 Гидропривод тормозов и вакуумный усилитель 14*298 Стояночный тормоз 14*300 Приложение к главе 14*302
15 РУЛЕВОЕ УПРАВЛЕНИЕ Технические характеристики 15*303 Рулевая колонка и рулевое колесо 15*304 Рулевой механизм и усилитель 15*307 Приложение к главе 15*314 16 КУЗОВ Экстерьер 16*316 Интерьер 16*324 Двери 16*333 Сиденья 16*337 Люк крыши 16*339 Кузовные размеры 16*342 Приложение к главе 16*345
17 СИСТЕМА ОТОПЛЕНИЯ, ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ Технические характеристики 17*347 Система кондиционирования и вентиляции 17*347 Система отопления 17*357 Приложение к главе 17*358
18 ПАССИВНАЯ БЕЗОПАСНОСТЬ Общие сведения и меры предосторожности 18*360 Подушки безопасности 18*361 Ремни безопасности 18*370 Утилизация элементов пассивной безопасности 18*372 Приложение к главе 18*377
19 ЭЛЕКТРООБОРУДОВАНИЕ И ЭЛЕКТРОСИСТЕМЫ Технические данные 19*378 Система подзарядки 19*378 Система пуска 19*381 Система освещения 19*385 Подогрев заднего стекла 19*387 Стеклоочистители 19*388 Аудиосистема 19*389 Приложение к главе 19*390
20 ЭЛЕКТРОСХЕМЫ Использование схем 20*392 Электросхемы 20*393
ТОЛКОВЫЙ СЛОВАРЬ С*413
Ford focus электрическая схема.
Автоновости, авто новинки, фотографии
Содержание статьи:
Фото

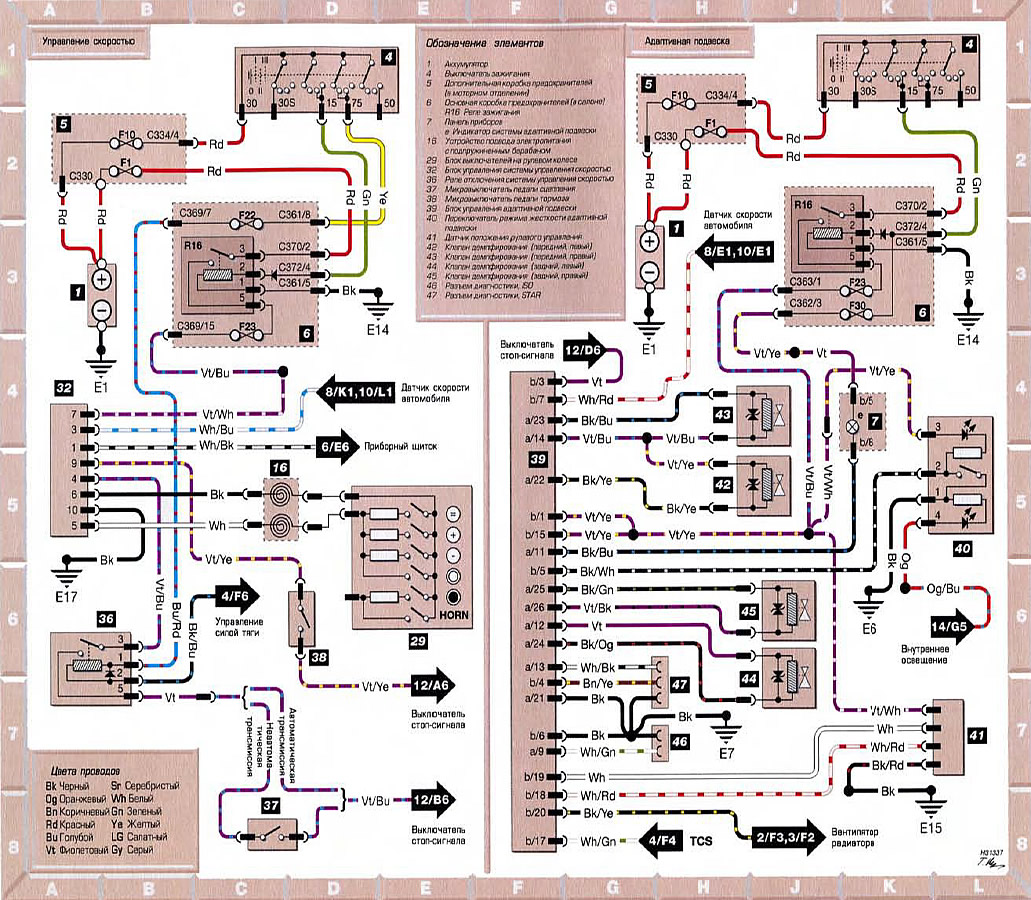

Электорсхемы Ford focus 2
Видео
Похожие статьи
Электросхемы Ford focus. В этой категории вы сможете найти информацию по электрооборудованию Форд Фокус. Сможете узнать о применяемых реле, предохранителях, датчиках, схемах подключения различных электрических узлов.
Электрические схемы Ford Focus первого поколения. Схема предохранителей и реле Ford Focus 2.
Любопытно! За всю свою историю логотип компании изменялся 8 раз, при этом само название Ford никогда не исчезало с эмблемы.
Электрические схемы ford focus 1. В категории материалов: 25 Показано материалов: Схема включения блока управления подушками безопасности Форд Фокус 1.
Электросхема кондиционирования и отпления Ford Focus 1
В этой категории вы сможете найти информацию по электрооборудованию Форд Фокус. Приведенные здесь схемы будут с цветными иллюстрациями и описаниями принципов работы. Все это поможет максимально быстро понять устройство электрооборудования, а значит и оперативно починить, устранить неисправности.
Родительская категория: Устройство и ремонт автомобиля Ford Focus. Тюнинг и советы по обслуживанию. Главная Автосекреты Автошкола Автосалоны Автоновости Суперкары. Тюнинг авто Ремонт авто.
Управление в пьяном виде ТС. ОСАГО закон и правила. Учет ТС в ГИБДД снятие, постановка.
Тест-драйв Форд Фокус Електра и прогулка на велосипеде.
Схема подключения стерео
2001 Ford Focus
Независимо от того, являетесь ли вы опытным установщиком мобильной электроники Ford Focus, фанатиком Ford Focus или начинающим энтузиастом Ford Focus с Ford Focus 2001 года, электрическая схема автомобильной стереосистемы может сэкономить вам много времени. Автомобильную проводку в Ford Focus 2001 года становится все труднее идентифицировать из-за установки более совершенной заводской электроники.
Одна из самых трудоемких задач по установке автомагнитолы, автомагнитолы, спутникового радио, радио xm, автомобильных динамиков, твитеров, автомобильного сабвуфера, кроссоверов, эквалайзера звука, автомобильного усилителя, мобильного усилителя, автомобильного усилителя, mp3-плеера, iPod или любая автомобильная звуковая электроника определяет правильный цвет проводов автомобильной аудиосистемы для вашей лампы фар Ford Focus 2001 года, необходимый вам для ближнего или дальнего света, и экономит время.Кроме того, найдите автомобильные лампочки других размеров, включая противотуманные фары, фонари заднего хода, указатели поворота, стоп-сигналы и многое другое. Это так просто!
Персонал Modified Life взял все электрические схемы автомобильного радиоприемника Ford Focus, схемы подключения автомобильной аудиосистемы Ford Focus, схемы подключения автомобильной стереосистемы Ford Focus, электрические схемы автомобильного радиоприемника Ford Focus, схемы подключения автомобиля Ford Focus и каталогизировали их в Интернете для использования нашими специалистами. посетителям бесплатно. Наши автомобильные электрические схемы позволяют вам наслаждаться своей новой мобильной электроникой, а не тратить бесчисленные часы, пытаясь выяснить, какие провода идут к какой части или компоненту Ford Focus 2001 года.
Не стесняйтесь использовать любую электрическую схему автомобильной стереосистемы Ford Focus, которая указана в Modified Life, но имейте в виду, что вся информация здесь предоставляется «как есть» без каких-либо гарантий, и большинство схем подключения автомобильной аудиосистемы, перечисленных на нашем энтузиасте веб-сайт представлены сообществом Modified Life. Вы используете информацию о проводке Ford Focus на свой страх и риск. Всегда проверяйте все провода, цвета проводов и схемы, прежде чем применять любую информацию, найденную здесь, к вашему Ford Focus 2001 года.
Вопросы
Если у вас есть какие-либо вопросы, касающиеся аудиосистемы Ford Focus 2001 года, вы можете разместить их внизу этой страницы, и либо мы сделаем все возможное, чтобы найти вам необходимую информацию, либо, надеюсь, кто-нибудь из Модифицированных Лайф-сообщество будет располагать той информацией, которую вы ищете.
Если вы не можете найти конкретную схему проводов автомобильной аудиосистемы на Modified Life, пожалуйста, отправьте запрос на схему подключения автомобильного радио внизу этой страницы, и мы сделаем все возможное, чтобы найти вам схему или схему, которая вам нужна. для вашей мобильной аудиоустановки.
Добавление дополнительной информации
Если вы хотите помочь сообществу Modified Life, добавив недостающую информацию или новую схему проводов автомобильной аудиосистемы на нашем ресурсе, не стесняйтесь размещать ее внизу этой страницы.
Ford Руководства по ремонту> Focus 1999 (08.1998-12.2004)> Механический ремонт> 4 Электрооборудование> Освещение 417> 417-01 Наружное освещение> Описание и работа> Диагностика и проверка> Сигналы поворота и аварийные фонари
Диагностика и тестирование
См. См. раздел «Схемы подключения» 417-01 для получения информации о схемах и разъемах.
Инспекция и проверка
Подтвердите озабоченность клиента.
Визуально проверьте наличие явных признаков механических или электрических повреждений.
Карта визуального осмотра
Электрооборудование
Предохранитель (и)
Цепь (и)
Электрический разъем (и)
Лампа (и)
Если обнаружена очевидная причина наблюдаемой или сообщенной проблемы, устраните причину (если возможно), прежде чем переходить к следующему шагу.
Если причина не очевидна визуально, проверьте симптом и обратитесь к таблице симптомов.
Таблица симптомов
Таблица симптомов
Симптом
Возможные источники
Действие
Лампы указателей поворота не работают или горят постоянно.
*
Цепи
*
Выключатель указателей поворота
*
Выключатель аварийного сигнала
*
Комбинация приборов
*
/
o Включены аварийные лампы непрерывно
*
Предохранитель (и)
*
Цепь (и)
*
Выключатель аварийной сигнализации
*
Противоугонная система предупреждения / модуль двойной блокировки
*
Центральная распределительная коробка (CJB)
*
Не работает один или несколько указателей поворота / аварийной лампы.
*
Цепи
*
Выключатель аварийного сигнала
*
Выключатель указателя поворота
*
Лампы указателя поворота работают нормально, но звуковой сигнал отсутствует.
*
Цепи
*
Выключатель аварийного сигнала
*
Выключатель указателя поворота
*
Pinpoint Tests
ТОЧЕЧНОЕ ТЕСТИРОВАНИЕ НЕ РАБОТАЮТ ИЛИ ВКЛЮЧАЕТСЯ НЕПРЕРЫВНО
УСЛОВИЯ ИСПЫТАНИЯ
ДЕТАЛИ / РЕЗУЛЬТАТЫ / ДЕЙСТВИЯ
A1: ОПРЕДЕЛИТЬ УСЛОВИЕ НЕИСПРАВНОСТИ
0
03
9.
2
Включите СИГНАЛ ПОВОРОТА ВПРАВО и СИГНАЛ ПОВОРОТА ВЛЕВО.
3
Каждый раз проверяйте правильность работы указателей поворота.
Не работают ли указатели поворота?
Да
Не работают все указатели поворота: ПЕРЕЙДИТЕ к A2. Все лампы левого указателя поворота не работают: ПЕРЕЙДИТЕ к A9.Все лампы правого указателя поворота не работают: ПЕРЕЙДИТЕ к A12.
Нет
Все указатели левого поворота горят постоянно: ПЕРЕЙДИТЕ к A15. Все лампы правого указателя поворота горят постоянно: ПЕРЕЙДИТЕ к A17.
A2: ПРОВЕРЬТЕ СИГНАЛИЗАЦИЯ ОПАСНОСТИ
1
Активизируйте ПРЕДУПРЕЖДЕНИЕ ОБ ОПАСНОСТИ.
Правильно ли работают сигнальные лампы?
Да
Нет
A3: ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ F33
1
Замок зажигания в положении 0.
2
ПРОВЕРИТЬ предохранитель F33 (CJB).
3
Проверить предохранитель F33 (15 А).
Предохранитель F33 исправен?
Да
Нет
УСТАНОВИТЕ новый предохранитель F33 (15 А). Если предохранитель снова перегорит, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание, используя электрические схемы. ПРОВЕРЬТЕ систему на нормальную работу.
A4: ПРОВЕРЬТЕ ПИТАНИЕ ПРЕДОХРАНИТЕЛЯ F33
1
Подключите предохранитель F33 (CJB).
2
Измерьте напряжение между предохранителем F33 (15 А) и массой.
Указывается ли напряжение аккумулятора?
Да
Нет
ОТРЕМОНТИРУЙТЕ блок питания предохранителя F33, используя электрические схемы. ПРОВЕРЬТЕ систему на нормальную работу. ПРОВЕРИТЬ CJB, при необходимости УСТАНОВИТЬ новый.
Измерьте напряжение между выключателем аварийной сигнализации, разъемом C458, контактом 13 цепи 29-LG8 (OG), стороной жгута проводов и массой.
Указывается ли напряжение аккумулятора?
Да
ПРОВЕРЬТЕ выключатель аварийной остановки.При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на нормальную работу
№
ОТРЕМОНТИРУЙТЕ источник питания выключателя аварийной сигнализации, цепь 29-LG8 (OG), используя электрические схемы. ПРОВЕРЬТЕ систему на нормальную работу. При необходимости УСТАНОВИТЕ новый CJB.
A6: ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ F59
1
Замок зажигания в положении 0.
2
ПРОВЕРЬТЕ предохранитель F59 (CJB).
3
Проверить предохранитель F59 (7,5 А).
Предохранитель F59 (7,5 А) исправен?
Да
Нет
УСТАНОВИТЕ новый предохранитель F59 (7,5 А). Если предохранитель снова перегорит, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание, используя электрические схемы. ПРОВЕРЬТЕ систему на нормальную работу.
A7: ПРОВЕРЬТЕ ПИТАНИЕ ПРЕДОХРАНИТЕЛЯ F59
1
Подключите предохранитель F59 (CJB).
2
Выключатель зажигания в положении II.
3
Измерьте напряжение между предохранителем F59 (7,5 А) и массой.
Указывается ли напряжение аккумулятора?
Да
Нет
ОТРЕМОНТИРУЙТЕ блок питания предохранителя F59, используя электрические схемы. ПРОВЕРЬТЕ систему на нормальную работу. ПРОВЕРИТЬ CJB, при необходимости УСТАНОВИТЬ новый.
Измерьте напряжение между переключателем указателей поворота, разъемом C459, контактом 2 цепи 15-LG27 (GN / BK), стороной жгута проводов и массой.
Указывается ли напряжение аккумулятора?
Да
ПРОВЕРЬТЕ переключатель указателей поворота в соответствии с Тестированием компонентов, прилагаемым к схемам подключения, при необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на нормальную работу.
№
ОТРЕМОНТИРУЙТЕ блок питания переключателя указателей поворота цепи 15-LG27 (GN / BK), используя электрические схемы. ПРОВЕРЬТЕ систему на нормальную работу.
A9: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ПОВОРОТА
1
Выключатель зажигания в положении 0.
2
Отключить переключатель указателей поворота C459.
3
Подключите перемычку к переключателю указателя поворота, разъем C459, между контактом 2 цепи 15-LG27 (GN / BK), со стороны жгута проводов и контактом 1, контур 15S-LG1 (GN / YE), сбоку ремня безопасности.
4
Выключатель зажигания в положении II.
5
Проверьте, правильно ли работают сигнальные лампы левого поворота.
Правильно ли работают лампы левого указателя поворота?
Да
ПРОВЕРЬТЕ переключатель указателей поворота в соответствии с Тестированием компонентов, прилагаемым к схемам подключения, при необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на нормальную работу.
No
A10: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ ЛАМПЫ ЛЕВОГО ПОВОРОТА
Измерьте напряжение между выключателем аварийной сигнализации, разъемом C458, контактом 3, цепью, стороной жгута проводов и массой.
Указывается ли напряжение аккумулятора?
Да
Нет
ОТРЕМОНТИРУЙТЕ разрыв цепи 15S-LG1 (GN / YE) между переключателем указателей поворота и переключателем аварийной сигнализации, используя электрические схемы. ПРОВЕРЬТЕ систему на нормальную работу.
A11: ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ ПРОМЫВКИ
1
Подключите перемычку к переключателю аварийной сигнализации, разъем C458, между контактом 3 цепи 15S-LG1 (GN / YE) , сторона жгута и контакт 12, цепь 49S-LG3 (BU), сторона жгута.
2
Выключатель зажигания в положении II.
3
Включите ЛЕВОЙ СИГНАЛ ПОВОРОТА.
4
Убедитесь, что лампы левого указателя поворота горят постоянно.
Горит ли постоянно левые указатели поворота?
Да
ПРОВЕРЬТЕ выключатель аварийной остановки.При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на нормальную работу.
№
ОТРЕМОНТИРУЙТЕ разрыв цепи 49S-LG3 (BU) между выключателем аварийной сигнализации и стыком S3, используя электрические схемы. ПРОВЕРЬТЕ систему на нормальную работу.
A12: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ПОВОРОТНОГО СИГНАЛА
1
Замок зажигания в положении 0.
2
Разъедините выключатель сигнала поворота C459.
3
Подключите перемычку к переключателю указателя поворота, разъем C459, между контактом 2 цепи 15-LG27 (GN / BK), со стороны жгута проводов и контактом 3, контур 15S-LG2 (GN / БУ), сбоку.
4
Выключатель зажигания в положении II.
5
Проверьте, правильно ли работают лампы правого указателя поворота.
Правильно ли работают лампы правого указателя поворота?
Да
ПРОВЕРЬТЕ переключатель указателей поворота в соответствии с Тестированием компонентов, прилагаемым к схемам подключения, при необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на нормальную работу.
No
A13: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ СИГНАЛАМИ ПРАВОГО ПОВОРОТА
Измерьте напряжение между выключателем аварийной сигнализации, разъемом C458, контактом 6, цепью, стороной жгута проводов и массой.
Указывается ли напряжение аккумулятора?
Да
Нет
ОТРЕМОНТИРУЙТЕ разрыв цепи 15S-LG2 (GN / BU) между переключателем указателей поворота и переключателем аварийной сигнализации, используя электрические схемы. ПРОВЕРЬТЕ систему на нормальную работу.
A14: ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ ПРОБКИ
1
Выключатель зажигания в положении 0.
2
Подключите перемычку к переключателю аварийной сигнализации, разъем C458, между контактом 6 цепи 15S-LG2 (GN / BU), со стороны жгута проводов и контактом 14, цепь 49S-LG4 (BU / RD), сбоку.
3
Выключатель зажигания в положении II.
4
Активизируйте ПОВОРОТ ВПРАВО.
5
Убедитесь, что лампы правого указателя поворота горят постоянно.
Горит ли постоянно правый указатель поворота?
Да
ПРОВЕРЬТЕ выключатель аварийной остановки. При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на нормальную работу.
№
ОТРЕМОНТИРУЙТЕ разрыв цепи 49S-LG4 (BU / RD) между выключателем аварийной сигнализации и стыком S4, используя электрические схемы. ПРОВЕРЬТЕ систему на нормальную работу.
Убедитесь, что лампы правого указателя поворота горят постоянно.
Все ли правые указатели поворота горят постоянно?
Да
Нет
Проверьте выключатель аварийной сигнализации.При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на нормальную работу.
A18: ПРОВЕРЬТЕ БЛОК ПРИБОРОВ
1
Замок зажигания в положении 0.
2
Отсоедините приборный щиток C809.
3
Выключатель зажигания в положении II.
4
Убедитесь, что лампы правого указателя поворота горят постоянно.
Все ли правые указатели поворота горят постоянно?
Да
ОТРЕМОНТИРУЙТЕ замыкание на источник питания цепей, подключенных к стыку S4, используя схемы подключения. ПРОВЕРЬТЕ систему на нормальную работу.
№
ПРОВЕРЬТЕ комбинацию приборов. При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на нормальную работу.
КОНТРОЛЬНОЕ ИСПЫТАНИЕ B: ОПАСНЫЕ ЛАМПЫ НЕ РАБОТАЮТ / ВКЛЮЧЕНЫ НЕПРЕРЫВНО
УСЛОВИЯ ИСПЫТАНИЙ
ДЕТАЛИ / РЕЗУЛЬТАТЫ / ДЕЙСТВИЯ ДЕТАЛИ / РЕЗУЛЬТАТЫ / ДЕЙСТВИЯ
ДЕТАЛИ / РЕЗУЛЬТАТЫ / ДЕЙСТВИЯ
1
Включите аварийный выключатель.
2
Проверить, не работают ли аварийные лампы.
Не работают аварийные лампы?
Да
Нет
Лампы аварийной сигнализации не работают, если активирована противоугонная система: ПЕРЕЙДИТЕ к B3.
Лампы аварийной сигнализации горят постоянно: ПРОВЕРЬТЕ выключатель аварийной сигнализации. При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на нормальную работу.
Лампы аварийной сигнализации мигают непрерывно, без защиты от кражи: ПРОВЕРЬТЕ выключатель аварийной сигнализации. При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на нормальную работу.
Лампы аварийной сигнализации непрерывно мигают, с защитой от кражи: ПЕРЕЙДИТЕ к B3.
Измерить сопротивление между выключателем аварийной сигнализации, разъемом C458, контактом 10 цепи 91-LG8 (BK / OG), стороной жгута и массой.
Сопротивление меньше 2 Ом?
Да
ПРОВЕРЬТЕ выключатель аварийной остановки. При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на нормальную работу.
№
ОТРЕМОНТИРУЙТЕ разрыв цепи 91-LG8 (BK / OG) между выключателем аварийной сигнализации и стыком S12, используя электрические схемы.ПРОВЕРЬТЕ систему на нормальную работу.
B3: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ ОТ МОДУЛЯ ЗАЩИТЫ ОТ КРАЖИ
1
Замок зажигания в положении 0.
2
9 -0003 Отключение центрального замка модуль C452.
Измерьте сопротивление между модулем защиты от кражи / центрального замка, разъемом C452, контактом 6, контуром 31S-LG8 (BK / OG), стороной ремня безопасности и переключателем аварийной сигнализации, разъемом C458, контакт 5, цепь 31S-LG8 (BK / OG), сторона жгута.
Сопротивление меньше 2 Ом?
Да
Нет
ОТРЕМОНТИРУЙТЕ разрыв цепи 31S-LG8 (BK / OG) между модулем противоугонной системы / центрального замка и выключателем аварийной остановки, используя электрические схемы. ПРОВЕРЬТЕ систему на нормальную работу.
КОНТРОЛЬНОЕ ИСПЫТАНИЕ C: ОДИН ИЛИ НЕСКОЛЬКО ПОВОРОТНЫХ СИГНАЛОВ / ОПАСНОЙ ЛАМПЫ НЕ РАБОТАЮТ.
УСЛОВИЯ ИСПЫТАНИЯ
ДЕТАЛИ / РЕЗУЛЬТАТЫ / ДЕЙСТВИЯ
C1: ОПРЕДЕЛИТЬ НЕРАБОТАЮЩУЮ СИГНАЛЬНУЮ ЛАМПУ ПОВОРОТА
1
2
Определите неисправную лампу.
Не работает одна из ламп левого указателя поворота?
Да
Левый боковой указатель поворота не работает: ПЕРЕЙДИТЕ к C2. Левая передняя лампа указателя поворота не работает: ПЕРЕЙДИТЕ к C4. Левая задняя лампа указателя поворота не работает, только для моделей с 3/5 дверьми: ПЕРЕЙДИТЕ к C6. Лампа указателя поворота, левая, задняя не работает, только 4-дверные модели и универсал: ПЕРЕЙДИТЕ к C8.Не работают передний и левый боковые указатели поворота: ПЕРЕЙДИТЕ к C18.
№
Не работает правый боковой указатель поворота: ПЕРЕЙДИТЕ к C10. Правая передняя лампа указателя поворота не работает: ПЕРЕЙДИТЕ к C12. Правый задний фонарь указателя поворота не работает, только для моделей с 3/5 дверьми: ПЕРЕЙДИТЕ к C14. Лампа указателя поворота, левая, задняя не работает, только для 4-дверных моделей и моделей универсал: ПЕРЕЙДИТЕ к C16.
C2: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ЛАМПЫ БОКОВОГО ПОВОРОТА, ЛЕВОЙ СТОРОНЫ
1
Отсоедините левый боковой указатель поворота C753.
2
Активируйте ПРЕДУПРЕЖДЕНИЕ ОБ ОПАСНОСТИ.
3
Измерьте напряжение между левой боковой лампой указателя поворота, разъемом C753, контактом 2, цепью 49S-LG13 (BU / RD), стороной жгута проводов и массой.
Указывается ли переменное напряжение аккумуляторной батареи?
Да
Нет
ОТРЕМОНТИРУЙТЕ разрыв цепи 49S-LG13 (BU / RD) между соединителем S104 и левым боковым указателем поворота, используя электрические схемы.ПРОВЕРЬТЕ систему на нормальную работу.
C3: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ЛАМПЫ СИГНАЛА БОКОВОГО ПОВОРОТА, ЛЕВАЯ СТОРОНА
1
Измерьте сопротивление между левой боковой лампой указателя поворота, разъем C753, контакт 1, цепь 31-LG13 (BK), со стороны жгута и заземления.
Сопротивление меньше 2 Ом?
Да
ПРОВЕРЬТЕ левый боковой указатель поворота.При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на нормальную работу.
№
ОТРЕМОНТИРУЙТЕ разрыв цепи 31-LG13 (BK) между левым боковым указателем поворота и соединителем S121, используя электрические схемы. ПРОВЕРЬТЕ систему на нормальную работу.
C4: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ЛАМПЫ ПОВОРОТА, ПЕРЕДНЯЯ ЛЕВАЯ СТОРОНА
Измерьте напряжение между левой передней и левой лампой указателя поворота, разъемом C713, контактом 2, цепью 49S-LG11 (BU / OG), стороной жгута проводов и массой.
Указывается ли переменное напряжение аккумуляторной батареи?
Да
Нет
ОТРЕМОНТИРУЙТЕ разрыв цепи 49S-LG11 (BU / OG) между соединителем S104 и левой и передней лампой указателя поворота, используя электрические схемы.ПРОВЕРЬТЕ систему на нормальную работу.
C5: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ЛАМПЫ ПОВОРОТА, ПЕРЕДНЯЯ ЛЕВАЯ СТОРОНА
1
Измерьте сопротивление между левой передней передней лампой указателя поворота , разъем C713, контакт 1, цепь 31-LG11 (BK), со стороны жгута и массы.
Сопротивление меньше 2 Ом?
Да
ПРОВЕРЬТЕ левую лампу указателя поворота.При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на нормальную работу.
№
ОТРЕМОНТИРУЙТЕ разрыв цепи 31-LG11 (BK) между левой и передней лампой указателя поворота и стыком S121, используя электрические схемы. ПРОВЕРЬТЕ систему на нормальную работу.
Измерьте напряжение между левой задней стороной лампы указателя поворота, разъемом C461, контактом 1, цепью 49S-LG12 (BU), стороной жгута проводов и массой.
Указывается ли переменное напряжение аккумуляторной батареи?
Да
Нет
ОТРЕМОНТИРУЙТЕ разомкнутую (ые) цепь (и) между соединителем S3 и левой и задней левой стороной указателя поворота, используя электрические схемы.ПРОВЕРЬТЕ систему на нормальную работу.
C7: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ЛАМПЫ ПОВОРОТА, ЛЕВОЙ СТОРОНЫ, ЗАДНИЙ
1
Измерьте сопротивление между левой задней лампой указателя поворота , разъем C461, контакт 2, цепь 31-LG12 (BK), со стороны жгута и массы.
Сопротивление меньше 2 Ом?
Да
ПРОВЕРЬТЕ левый задний фонарь указателя поворота.При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на нормальную работу.
№
ОТРЕМОНТИРУЙТЕ разрыв цепи (ей) между левой и задней сигнальной лампой поворота и стыком S184, используя электрические схемы. ПРОВЕРЬТЕ систему на нормальную работу.
C8: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ЛАМПЫ В СБОРЕ, ЛЕВАЯ ЗАДНЯЯ СТОРОНА
1
Отсоединение лампы в сборе, левая, задняя C476 (только для 4 дверей) / C474 (только универсал).
2
Активируйте ПРЕДУПРЕЖДЕНИЕ ОБ ОПАСНОСТИ.
3
Измерьте напряжение между блоком фонаря, с левой стороны, сзади:
Только для 4 дверей: разъем C476, контакт 3, цепь 49S-LG12 (BU), со стороны жгута проводов и земля.
Только универсал: разъем C474, контакт 5, цепь 49S-LG12 (BU), сторона жгута и масса.
Отображается ли переменное напряжение аккумуляторной батареи?
Да
Нет
ОТРЕМОНТИРУЙТЕ разомкнутую цепь (и) между соединителем S3 и блоком лампы слева и сзади, используя электрические схемы.ПРОВЕРЬТЕ систему для нормальной работы
C9: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ЛАМПЫ В СБОРЕ, ЛЕВАЯ ЗАДНЯЯ СТОРОНА
1
Измерьте сопротивление между блоком лампы слева сбоку, сзади:
Только для 4 дверей: разъем C476, контакт 6, цепь 31-LF23 (BK), сторона жгута и масса.
Только универсал: разъем C474, контакт 6, цепь 31-LF23A (BK), сторона жгута и масса.
Сопротивление меньше 2 Ом?
Да
ПРОВЕРЬТЕ левый задний фонарь указателя поворота. При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на нормальную работу.
№
ОТРЕМОНТИРУЙТЕ разрыв цепи (ей) между лампой указателя поворота, левой, задней частью и массой, используя электрические схемы. ПРОВЕРЬТЕ систему на нормальную работу.
Разъединитель Боковой указатель поворота, правая сторона C754.
2
Активируйте ПРЕДУПРЕЖДЕНИЕ ОБ ОПАСНОСТИ.
3
Измерить напряжение между правой передней и правой боковой лампой поворота, разъемом C754, контактом 2 цепи 49S-LG20 (BU / WH), стороной жгута проводов и массой.
Указывается ли переменное напряжение аккумуляторной батареи?
Да
Нет
ОТРЕМОНТИРУЙТЕ разомкнутую цепь (и) между соединением S4 и боковым указателем поворота, правым и передним, используя электрические схемы.ПРОВЕРЬТЕ систему на нормальную работу.
Измерьте сопротивление между правой боковой лампой поворота и разъемом C754, контакт 1, цепь 31-LG20 (BK), со стороны жгута и заземления.
Сопротивление меньше 2 Ом?
Да
ПРОВЕРЬТЕ правый боковой указатель поворота.При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на нормальную работу.
№
ОТРЕМОНТИРУЙТЕ разрыв цепи 31-LG20 (BK) между боковым указателем поворота, правым, передним и стыком S52, используя электрические схемы. ПРОВЕРЬТЕ систему на нормальную работу.
C12: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ СИГНАЛИЗАЦИИ ПОВОРОТА, ПРАВАЯ, ПЕРЕДНЯЯ ЧАСТЬ
Измерьте напряжение между правой передней и правой лампой указателя поворота, разъемом C714, контактом 2, цепью 49S-LG18 (BU), стороной жгута проводов и массой.
Указывается ли переменное напряжение аккумуляторной батареи?
Да
Нет
ОТРЕМОНТИРУЙТЕ разрыв цепи 49S-LG18 (BU) между соединителем S4 и правой и передней лампой указателя поворота, используя электрические схемы.ПРОВЕРЬТЕ систему на нормальную работу.
C13: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ СИГНАЛИЗАЦИИ ПОВОРОТА, ПРАВАЯ, ПЕРЕДНЯЯ ЧАСТЬ
1
Измерьте сопротивление между правой передней и правой сигнальной лампой поворота. , разъем C714, контакт 1, цепь 31-LG18 (BK), со стороны жгута и массы.
Сопротивление меньше 2 Ом?
Да
ПРОВЕРЬТЕ правую лампу указателя поворота.При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на нормальную работу.
№
ОТРЕМОНТИРУЙТЕ разрыв цепи 31-LG18 (BK) между правой передней и правой лампой указателя поворота и стыком S109, используя электрические схемы. ПРОВЕРЬТЕ систему на нормальную работу.
C14: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ СИГНАЛИЗАЦИИ ПОВОРОТА, ПРАВОЙ ЗАДНИЙ
Измерить напряжение между правой задней стороной лампы указателя поворота, разъемом C462, контактом 1 цепи 49S-LG19 (BU / RD), стороной жгута проводов и массой.
Указывается ли переменное напряжение аккумуляторной батареи?
Да
Нет
ОТРЕМОНТИРУЙТЕ разрыв цепи 49S-LG19 (BU / RD) между соединителем S4 и правой и задней частью указателя поворота, используя схемы электрических соединений.ПРОВЕРЬТЕ систему на нормальную работу.
Измерьте сопротивление между правой и задней сигнальной лампой поворота. , разъем C462, контакт 2, цепь 31-LG19 (BK), со стороны жгута и массы.
Сопротивление меньше 2 Ом?
Да
ПРОВЕРЬТЕ правый задний фонарь указателя поворота.При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на нормальную работу.
№
ОТРЕМОНТИРУЙТЕ разрыв цепи (ей) между сигнальной лампой поворота, правой, задней частью и массой, используя электрические схемы. ПРОВЕРЬТЕ систему на нормальную работу.
C16: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ФОНАРЫ В СБОРЕ, ПРАВАЯ ЗАДНЯЯ СТОРОНА
1
Отсоединение лампы в сборе, правая, задняя C477 (только для 4 дверей) / C477 (только универсал).
2
Активируйте ПРЕДУПРЕЖДЕНИЕ ОБ ОПАСНОСТИ.
3
Измерьте напряжение между блоком фонаря, правая сторона, задний:
Только 4-дверный: разъем C477, контакт 1, цепь 49S-LG19 (BU / RD), сторона ремня безопасности и земля.
Только универсал: разъем C475, контакт 5, цепь 49S-LG19 (BU / RD), сторона жгута и масса.
Отображается ли переменное напряжение аккумуляторной батареи?
Да
Нет
ОТРЕМОНТИРУЙТЕ разрыв цепи 49S-LG19 (BU / RD) между соединителем S4 и блоком лампы, справа, сзади, используя схемы электрических соединений.ПРОВЕРЬТЕ систему на нормальную работу
C17: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ЛАМПЫ В СБОРЕ, ПРАВАЯ ЗАДНЯЯ СТОРОНА
1
Измерьте сопротивление между блоком лампы справа сбоку, сзади:
Только для 4 дверей: разъем C477, контакт 4, цепь 31-LF24 (BK), сторона жгута и масса.
Только универсал: разъем C475, контакт 6, цепь 31-LF24A (BK), сторона жгута и масса.
Сопротивление меньше 2 Ом?
Да
ПРОВЕРЬТЕ правый задний фонарь указателя поворота. При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на нормальную работу.
№
ОТРЕМОНТИРУЙТЕ разрыв цепи 31-LF24 (A) (BK) между правой, задней и массой указателя поворота, используя электрические схемы. ПРОВЕРЬТЕ систему на нормальную работу.
C18: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЕРЕДНЕЙ ЛАМПЫ ПОВОРОТА ЛЕВОГО ПОВОРОТА
1
Отсоедините передний левый указатель поворота C713.
2
Включите ЛЕВОЙ СИГНАЛ ПОВОРОТА.
3
Измерьте напряжение между лампой левого указателя поворота, передним C713, контактом 2, цепью 49S-LG11 (BU / OG), стороной жгута проводов и массой.
Отображается ли переменное напряжение?
Да
ОТРЕМОНТИРУЙТЕ разрыв цепи 31 – LG11 (BK) между соединителем S121 и землей, используя схемы электрических соединений.ПРОВЕРЬТЕ систему на нормальную работу.
№
ОТРЕМОНТИРУЙТЕ цепь электропитания 49S-LG11 (BU / OG) между передней лампой левого указателя поворота и соединителем S104, используя электрические схемы. ПРОВЕРЬТЕ систему на нормальную работу.
КОНТРОЛЬНОЕ ИСПЫТАНИЕ D: СИГНАЛЬНЫЕ ЛАМПЫ ПОВОРОТА РАБОТАЮТ НАДЛЕЖАЩИМ, НО НЕТ АКУСТИЧЕСКОГО СИГНАЛА ЗАЗЕМЛЕНИЕ ВЫКЛЮЧАТЕЛЯ ПОВОРОТА
1
Выключатель зажигания в положении 0.
2
Отключить переключатель указателей поворота C459.
3
Измерить сопротивление между переключателем указателя поворота, разъемом C459, контактом 5 цепи 91-LG43 (BK / WH), стороной жгута проводов и массой.
Сопротивление меньше 2 Ом?
Да
Нет
ОТРЕМОНТИРУЙТЕ разрыв цепи 91-LG43 (BK / WH) между переключателем аварийной сигнализации поворота и стыком S12, используя электрические схемы.При необходимости УСТАНОВИТЕ новый переключатель указателей поворота. ПРОВЕРЬТЕ систему на нормальную работу.
D2: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ПОВОРОТА
1
Активизируйте ПРЕДУПРЕЖДЕНИЕ ОБ ОПАСНОСТИ.
2
Измерьте напряжение между переключателем указателей поворота, разъемом C459, контактом 4 цепи 29S-LG43 (OG / WH), стороной жгута проводов и массой.
Указывается ли переменное напряжение аккумуляторной батареи?
Да
ПРОВЕРЬТЕ переключатель указателей поворота в соответствии с Тестированием компонентов, прилагаемым к схемам подключения, при необходимости УСТАНОВИТЕ новый.ПРОВЕРЬТЕ систему на нормальную работу.
№
D3: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ ЗУММЕРОМ ОТ ПЕРЕКЛЮЧАТЕЛЯ АВАРИЙНОЙ ПРОБКИ
Измерьте сопротивление между переключателем указателей поворота, разъемом C459, контактом 4, цепью 29S-LG43 (OG / WH), стороной жгута проводов и переключателем аварийной сигнализации, разъемом C458, контакт 8, контур 29S -LG43 (OG / WH), со стороны ремня безопасности.
Сопротивление меньше 2 Ом?
Да
ПРОВЕРЬТЕ выключатель аварийной остановки. При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на нормальную работу.
№
ОТРЕМОНТИРУЙТЕ разрыв цепи 29S-LG43 (OG / WH) между переключателем указателей поворота и переключателем аварийной сигнализации, используя электрические схемы. ПРОВЕРЬТЕ систему на нормальную работу.
Электрические схемы Ford Скачать бесплатно
См. Также:
Вот электрические схемы для Ford Escort, F-серии, Fiesta, Focus, Mustang, Ranger, Kuga и многих других.
Название
Размер файла
Ссылка для скачивания
Ford Escort 1990-1999 Электрические схемы + электрические схемы.pdf
8.6Mb
Загрузить
Ford Escort 1991-1999 Wiring Diagram.pdf
2 МБ
Загрузить
Ford Escort ewd Wiring Diagrams.jpg
1.3 Мб
Загрузить
Ford F-250 2002 Электрические схемы PDF.pdf
5.8Mb
Загрузить
Ford F-350 2002 Электрические схемы PDF.pdf
5.8Mb
Загрузить
Ford F-350 2002 Электрические схемы PDF.pdf
8.4 Мб
Загрузить
Ford F-450 2002 Электрические схемы PDF.pdf
5.8Mb
Загрузить
Ford F-550 2002 Электрические схемы PDF.pdf
5.8Mb
Загрузить
Ford F250 2011 Wiring Diagram.jpg
460.2kb
Загрузить
Ford Fiesta 2003 Electric Schematic.pdf
328.5kb
Загрузить
Ford Fiesta Electric Schematic.pdf
14.1Mb
Загрузить
Электрические схемы Ford Focus 2001 SE.PDF
14.8Мб
Загрузить
Электрические схемы Ford Focus 2002.pdf
3 МБ
Загрузить
Ford Focus 2010 Руководство по техническому обслуживанию + электрические схемы.pdf
6.4 Мб
Загрузить
Электросхемы Ford Focus 2010 PDF.pdf
6.5 Мб
Загрузить
Схема подключения Ford Focus ewd.jpg
76.5kb
Загрузить
Электрические схемы Ford Focus PDF.pdf
6.4 Мб
Загрузить
Ford Focus Wiring Diagrams.jpg
291.8kb
Загрузить
Ford Mustang 1966 Exterior lighting.jpg
240.2kb
Загрузить
Ford Mustang 2000 Radio Wiring Diagram.png
214.8кб
Загрузить
Схема подключения Ford Mustang 1968.gif
184.7kb
Загрузить
Ford 6 (1958) Wiring Diagrams.jpg
347.5kb
Загрузить
Схемы электрических соединений Ford серии E PDF.pdf
6.3Mb
Загрузить
Электрические схемы Ford Escape.pdf
9.2Mb
Загрузить
Ford Excursion 2002 Электрические схемы PDF.pdf
5.8Mb
Загрузить
Схема подключения Ford Galaxy 2006.rar
81.3Mb
Загрузить
Ford Granada ewd.pdf
1.9Mb
Загрузить
Ford Ignition Switch Wiring Diagrams.gif
10.1 КБ
Загрузить
Ford Kuga Mk1 Руководство по ремонту + электрические схемы (PDF) .pdf
76.1 Мб
Загрузить
Схема электрических соединений Ford Orion 1990-1999 гг.pdf
8.6Mb
Загрузить
Схема электрических соединений Ford S-MAX 2006.rar
81.3Mb
Загрузить
Схема подключения Ford Sierra.pdf
2.5 Мб
Загрузить
Ford Super Duty Series 2002 Электрические схемы PDF.pdf
5.8Mb
Загрузить
Схема подключения зарядной системы Ford Taurus.jpg
39.7kb
Загрузить
Ford Torino Montego 1973 Wire Diagram Manual.pdf
1.2 Мб
Загрузить
Ford Truck 1956 Wiring Diagram.jpeg.jpg
81.7kb
Загрузить
Ford Truck 1973-1979 электрические схемы и схемы.jpg
Внутренне соединения (тонкие штрихи). Эти соединения проводниками не
являются. И все же они пров…
Датчик температуры охлаждающей жидкости
G3. Указатель температуры охлаждающей жидкости
G32. Датчик указателя недостаточного уровня охлаждающей жид…
Лампа подсветки прикуривателя
R. Разъем для радиоприемника
Т1g. Одноконтактный разъем в задней части релейной платы
Т2о. Двухконтактный разъем около аккумулятора
Т8. Восьмиконтактный разъем…
Лампа указателя поворотов, передняя правая
М8. Лампа указателя поворотов, задняя правая
М…
Одноконтактный разъем правой задней фары
T2h. Двухконтактный разъем в моторном…
Контрольная лампа тормозной системы и ручного тормоза
К29. Контрольная лампа предпускового подогрева
К65. Контрольная лампа л…
Лампа противотуманной фары
L40. Лампа подсветки выключателя противотуманных фар и габаритных огней
М16. Лампа левого стоп…
Предохранители двигателей вентиляторов
Т2r. Двухконтактный разъем в моторном
отсеке спереди
T…
Свечи накаливания
S39. Предохранитель свечей накаливания
Т1с. Одноконтактный штекерв задней
части релейной платы
V51. Электродвигатель дополнительного насос…
Выключатель системы центральной блокировки дверей (на пассажирском
месте)
S52. Предохранитель системы центральной блокировки дверей
ТЗb. …
..
Ниже вы сможете найти схемы и обозначения основных узлов.
Если это произошло, единственным выходом будет извлечение предохранителей из гнезда установки на 10-20 минут с последующей их установкой обратно. После установки стеклоподъемники необходимо поднять до упора вверх, при этом кнопку управления необходимо удерживать на протяжении нескольких секунд. Если такие действия не позволили решить проблему, можно попытаться демонтировать шестеренку с датчиком Холла и развернуть ее на 180 градусов (автор видео — SPN).
Если это произошло, единственным выходом будет извлечение предохранителей из гнезда установки на 10-20 минут с последующей их установкой обратно. После установки стеклоподъемники необходимо поднять до упора вверх, при этом кнопку управления необходимо удерживать на протяжении нескольких секунд. Если такие действия не позволили решить проблему, можно попытаться демонтировать шестеренку с датчиком Холла и развернуть ее на 180 градусов (автор видео — SPN).
Если элементы рассчитаны на больший ток, их использовать не стоит, как и любые другие самодельные предохранители.
Бортовая сеть — постоянного тока, с номинальным напряжением 12 В. Для коммутации основных цепей автомобиля служит комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства (блокиратора вала рулевой колонки с замком). При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямительным блоком. Также при работающем двигателе заряжается аккумуляторная батарея.
Мощные потребители электроэнергии (фары, электровентиляторы системы охлаждения двигателя и т. п.) подключены через реле, установленные в тех же блоках. На туннеле пола под облицовкой установлен блок управления подушками безопасности, который дает команду на срабатывание подушек при фронтальном столкновении.
Автоновости, авто новинки, фотографии
Схемы электрической проводки Рено Меган.
Автомобильную проводку в Ford Focus 2001 года становится все труднее идентифицировать из-за установки более совершенной заводской электроники.
посетителям бесплатно. Наши автомобильные электрические схемы позволяют вам наслаждаться своей новой мобильной электроникой, а не тратить бесчисленные часы, пытаясь выяснить, какие провода идут к какой части или компоненту Ford Focus 2001 года.
ПРОВЕРЬТЕ систему на нормальную работу. ПРОВЕРИТЬ CJB, при необходимости УСТАНОВИТЬ новый.
ПРОВЕРЬТЕ систему на нормальную работу. При необходимости УСТАНОВИТЕ новый CJB.
При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на нормальную работу.
