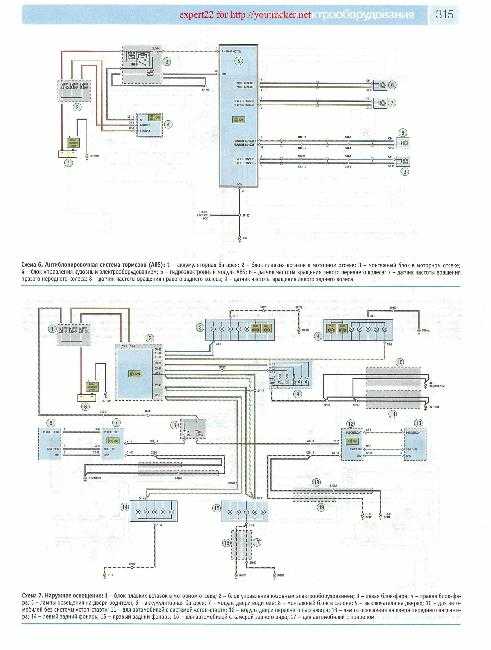

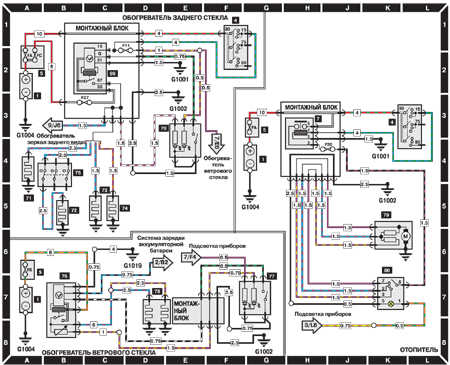

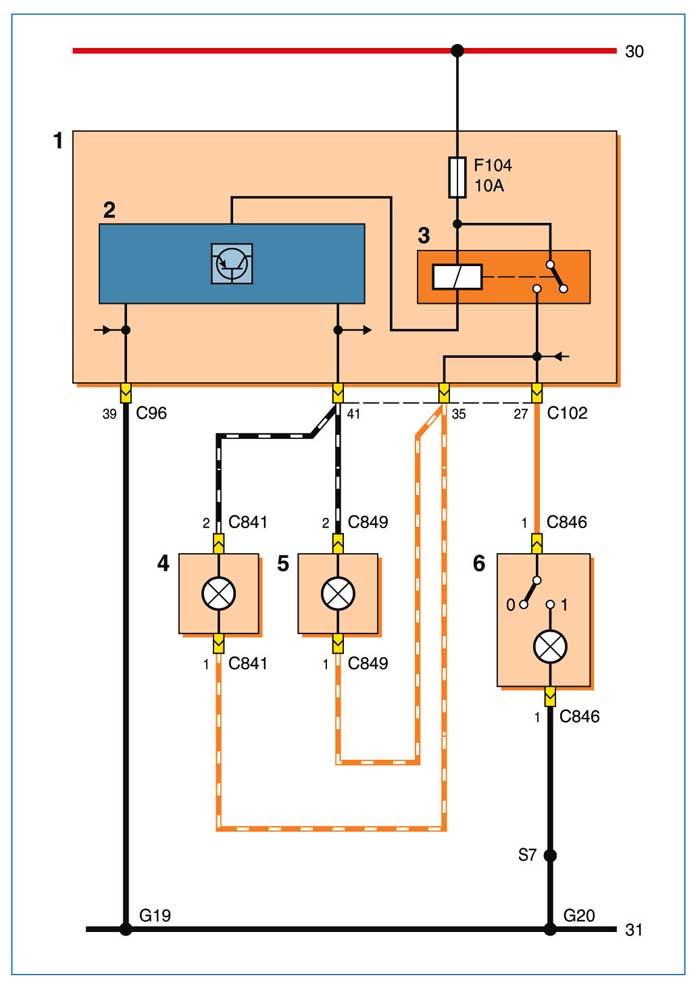

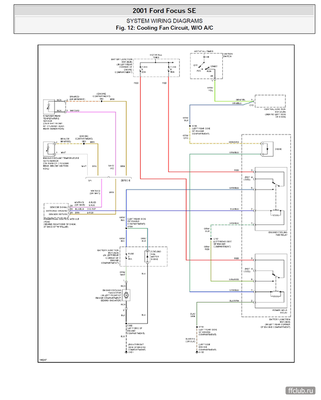

Электросхемы Ford Focus / Форд Фокус 1

Постоянные изменения в модельном ряде автомобилей Focus не исключают соответствующие изменения в схемах электрических соединений. Поэтому возможны отклонения от представленных схем электрических соединений.

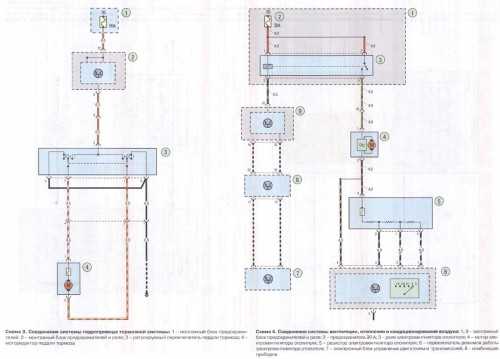

Построение электросхем

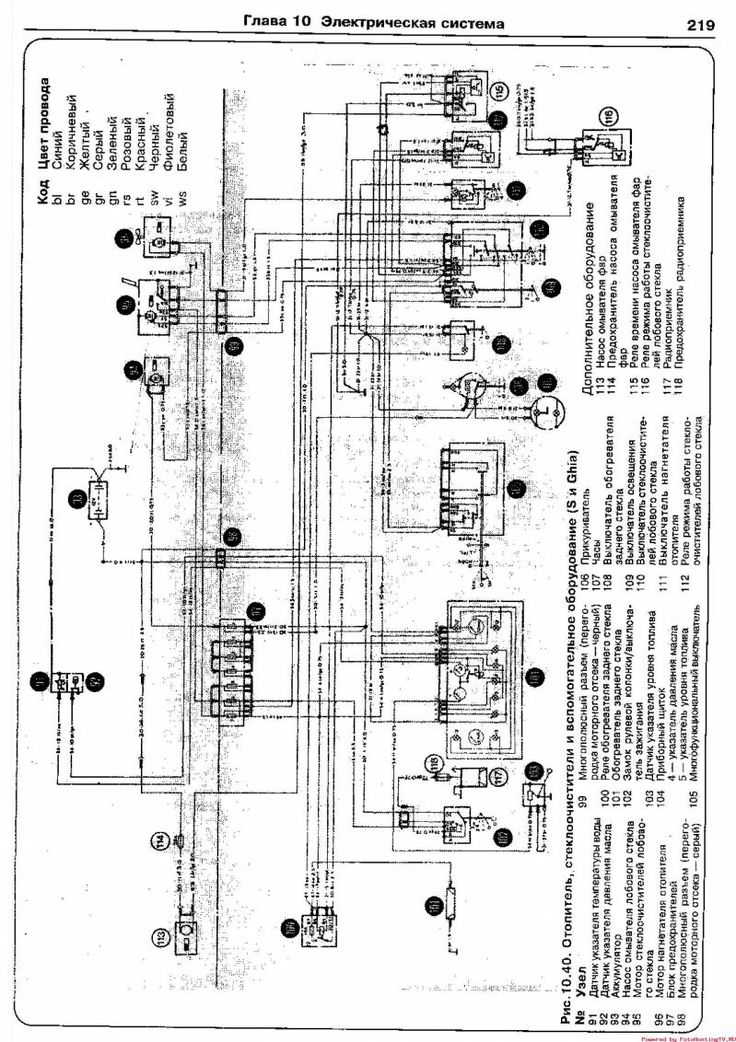

Цвет проводов на схемах электрических соединений имеет условное обозначение. Далее приведены используемые условные обозначения:

BL — голубой;

BR — коричневый;

GE — желтый;

GR — серый;

GN — зеленый;

RS — розовый;

SW — черный;

VI — фиолетовый;

WS/WH — белый.

Поперечное сечение проводов, как правило, не указывается на схемах электрических соединений. В случае ремонта поперечное сечение провода можно измерить.

Нумерация: цифры в рамках обозначают комплектующие; цифры в рамках с дополнительными буквенными обозначениями — на контактный разъем.

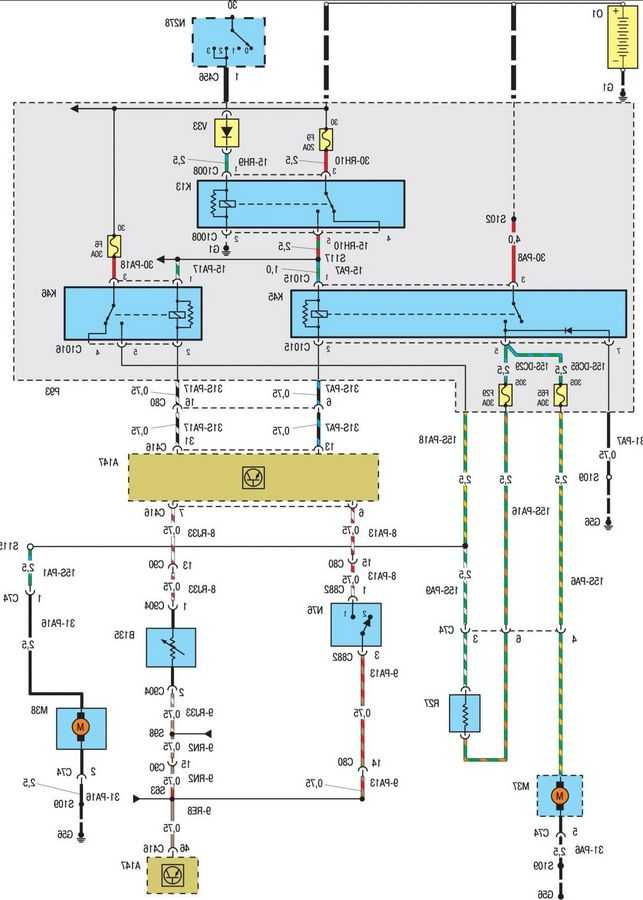

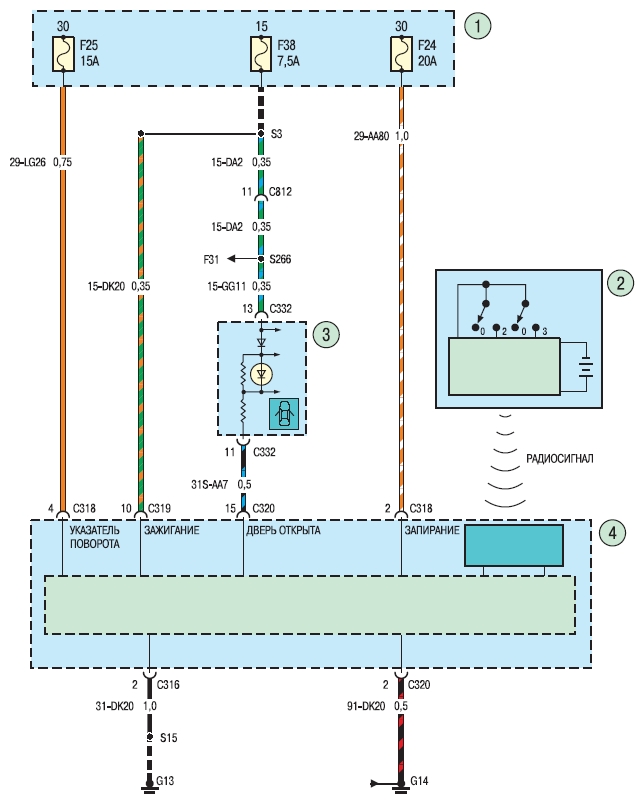

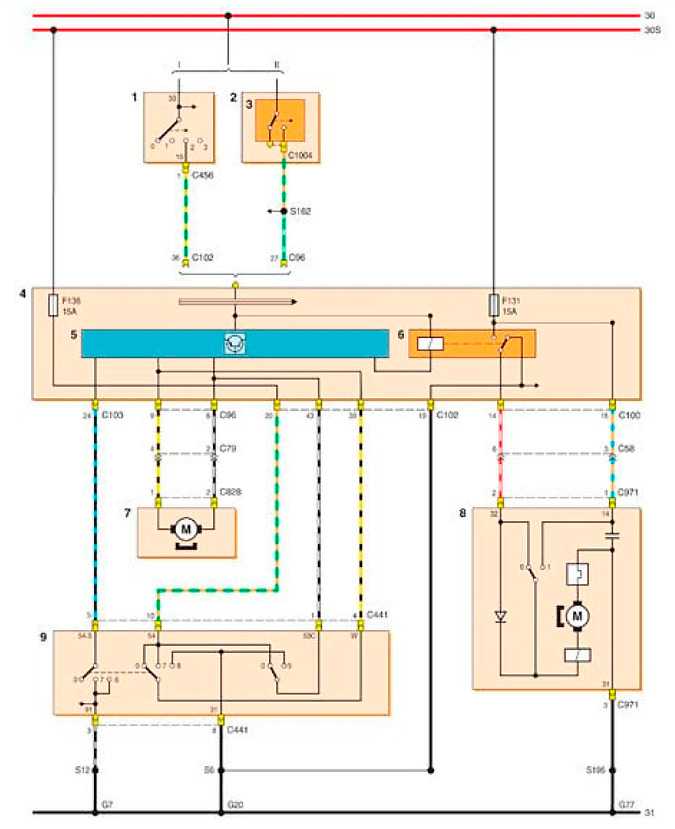

Условные обозначения к электрическим схемам

A7—ЭБУ системой ABS

A27—ЭБУ системой автоматического поддержания постоянной скорости автомобиля

A30—комбинация приборов (41 — микропроцессор)

A31—модуль топливного насоса (1 — топливныйнасос; 2 — датчик указателя уровня топлива в баке)

A37—бортовой компьютер

A38—реле времени

A77—ЭБУ иммобилайзером/системой центральной блокировки замков дверей

A147—ЭБУ силовым агрегатом

B43—датчик угла поворота коленчатого вала

B120—селектор выбора передач АКП

B135—датчик температуры головки блока цилиндров

E1—левая фара (1 — нить накала ближнего света лампы; 3 — нить накала дальнего света лампы)

E3—левый передний указатель поворота

E7—правая фара (1 — нить накала ближнего света лампы; 3 — нить накала дальнего света лампы)

E8—правый передний указатель поворота

E9—левый задний фонарь (2 — нить накала сигнала торможения лампы; 4 — нить накала габаритного света лампы)

E10—правый задний фонарь (2 — нить накала сигнала торможения лампы; 4 — нить накала габаритного света лампы)

E44—боковой повторитель правого указателя поворота

E45—боковой повторитель левого указателя поворота; N49 — выключатель аварийной световой сигнализации (положения выключателя: 0 — выключено; 1 — включено; 2 — контрольная лампа включения аварийной световой сигнализации)

E48—правый задний указатель поворота

E49—левый задний указатель поворота

E105—левый фонарь света заднего хода

E109—правый фонарь света заднего хода

E174—дополнительный фонарь сигнала торможения

h2—звуковой сигнал

h5—дополнительный звуковой сигнал

K4—реле топливного насоса

K13—реле питания ЭБУ силовым агрегатом

K22—реле стартера

K33—реле звукового сигнала

K36—реле ближнего света

K37—реле дальнего света

K45—реле вентилятора охлаждения двигателя

K46—реле вентилятора охлаждения двигателя (повышенная частота вращения)

K50—реле электрических стеклоподъемников

K70—реле свечей накаливания

LHD—автомобили с левосторонним расположением рулевого управления

M8—стартер

M9—очиститель заднего стекла

M37—вентилятор охлаждения двигателя

M38—дополнительный вентилятор охлаждения двигателя

M122—стеклоподъемник двери водителя

M123—стеклоподъемник двери переднего пассажира

M132—стеклоподъемник задней левой двери

M133—стеклоподъемник задней правой двери

N54—выключатель звукового сигнала (положения выключателя: 0 — выключен; 1 — включен)

N81—выключатель на педали сцепления (положения выключателя: 1 — сцепление включено; 2 — сцепление выключено)

N76—датчик давления в системе кондиционирования (положения датчика: 1 — нормальное давление; 2 — повышенное давление)

N90—подрулевой переключатель дальнего/ ближнего света фар и указателей поворота (0 — выключено; 1 — дальний свет; 2 — переключение дальнего / ближнего света)

N104—переключатель очистителя и омывателя ветрового стекла (положения переключателя: 0 — выключено; 6 — включен омыватель; 7 — включен очиститель)

N120—выключатель внешнего освещения (0 — выключено; 1 — габаритный свет; 2 — ближний свет фар

N276—выключатель на коробке передач (положения выключателя: 2 — сигнал заднего хода включен; 3 — сигнал заднего хода включен; 5 — включена одна из передач коробки; 6 — включена нейтральная передача коробки)

N278—выключатель (замок) зажигания (положения выключателя: 0 — зажигание выключено; 1 — включено питание радиоприемника; 2 — зажигание включено; 3 — включение стартера (пуск двигателя))

N300—переключатели электрических стеклоподъемников на двери водителя (0 — стеклоподъемники выключены; 1 — поднятие стекол; 2 — опускание стекол; 3 — лампы подсветки переключателей стеклоподъемников; 5 — переключатель стеклоподъемника двери водителя; 10 — опускание стекла двери водителя; 11 — поднятие стекла двери водителя)

N316—выключатель подачи топлива (положения выключателя: 1 — включен; 2 — выключен)

N318—выключатель сигнала торможения (положения выключателя: 1 — выключено; 2 — включено)

P91—центральный монтажный блок предохранителей и реле

O1—Аккумулятор

O5—генератор

P1—перемычка

P13—винтовой проводник

P20—свечи накаливания

P91—центральный монтажный блок предохранителей и реле

P93—монтажный блок предохранителей и реле на аккумуляторной батарее

P136—свечи зажигания

R27—резистор

R51—обогреватель левого сопла омывателя ветрового стекла

R52—обогреватель правого сопла омывателя ветрового стекла

T1—катушка зажигания

U1—конденсатор

V33—диод

Y13—электромагнитный клапан системы холостого хода

Y108—топливная форсунка цилиндра № 1

Y109—топливная форсунка цилиндра № 2

Y110—топливная форсунка цилиндра № 3

Y111—топливная форсунка цилиндра № 4

ее неисправности, замена и доступная электросхема

07. 05.2021 9 481 Ford Focus

Автор:Иван Баранов

В любом транспортном средстве электроника играет важную роль, обеспечивая более комфортное управление автомобилем во время движения. Не исключениями стали и машины зарубежного производства, характеризующиеся наличием различных электронных гаджетов и устройств, подключенных к бортовой сети. Подробнее о том, что представляет собой электросхема автомобиля Форд Фокус 2, узнайте из этой статьи.

[ Скрыть]

Что входит в электросхему?

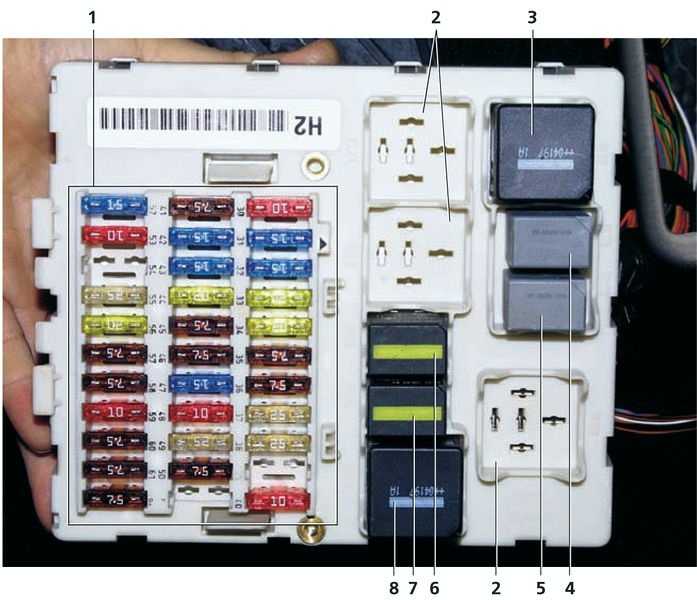

Блок Фокуса с обозначением компонентов

Назначение деталей блока
Электрическая схема автомобилей Форд Фокус 1, 2, 3, 4, Форд Транзит, Форд Скорпио включает в себя множество различных узлов. Основными компонентами, питающими сеть электрооборудования, являются, как известно, аккумулятор и генераторное устройство. Система зажигания устроена таким образом, что передача искры для воспламенения горючей смеси осуществляется по высоковольтным проводам.

Ниже вы сможете найти схемы и обозначения основных узлов.

Как и любой другой автомобиль, Форд Мондео 1, Фокус 1, 2, 3, 4, рестайлинг оборудуется блоком предохранителей, элементы которого позволяют защитить электрооборудование авто от скачков напряжения. Но помимо основного БП, Фокус 4, 3 или любой другой также оснащается еще одним блоком, в котором установлены реле.

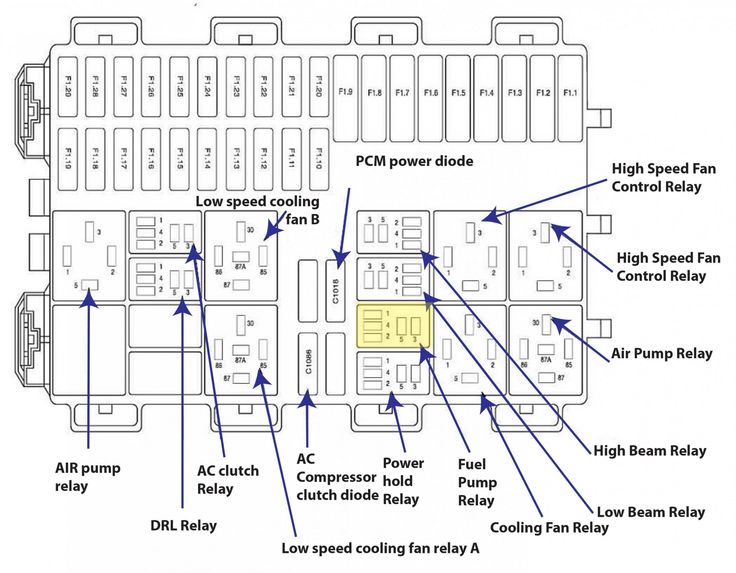

Электросхема блока с реле

Обозначение реле

Без системы зажигания запустить двигатель не получится, поэтому предлагаем ознакомиться со схемой ее подключения и обозначения основных компонентов.

Система зажигания Форд Фокус 1,2 3, 4

Также следует выделить ЭСУД — электронную систему управления мотором.

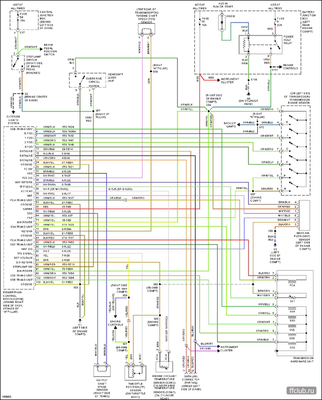

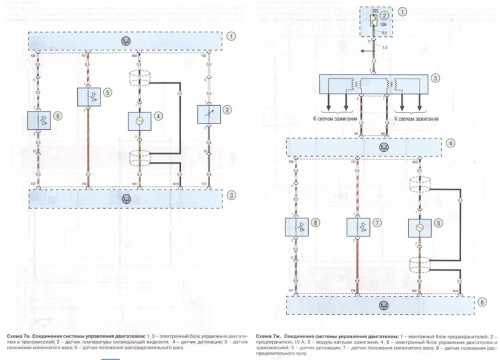

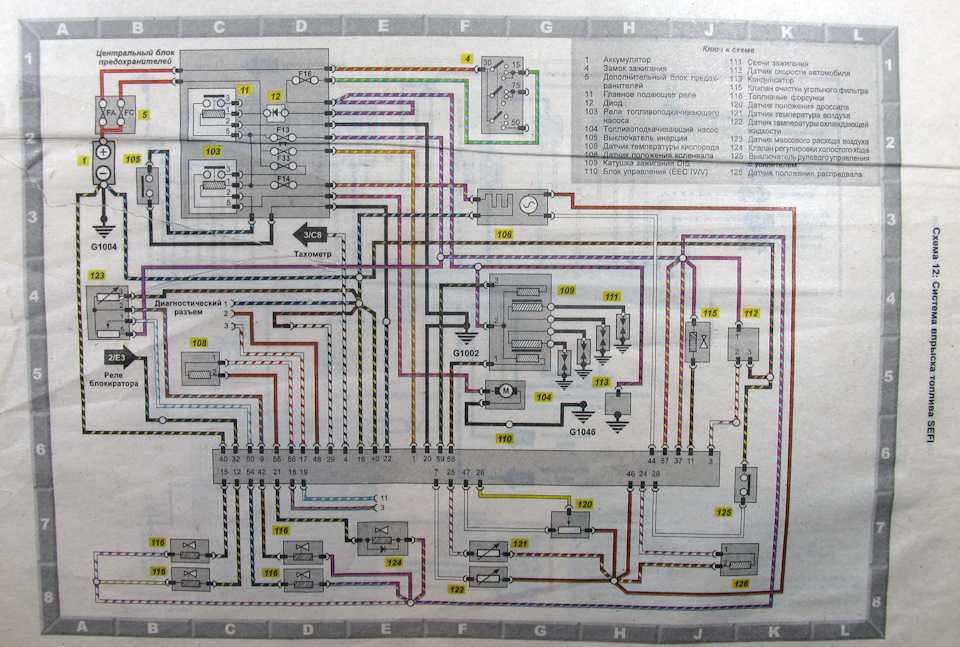

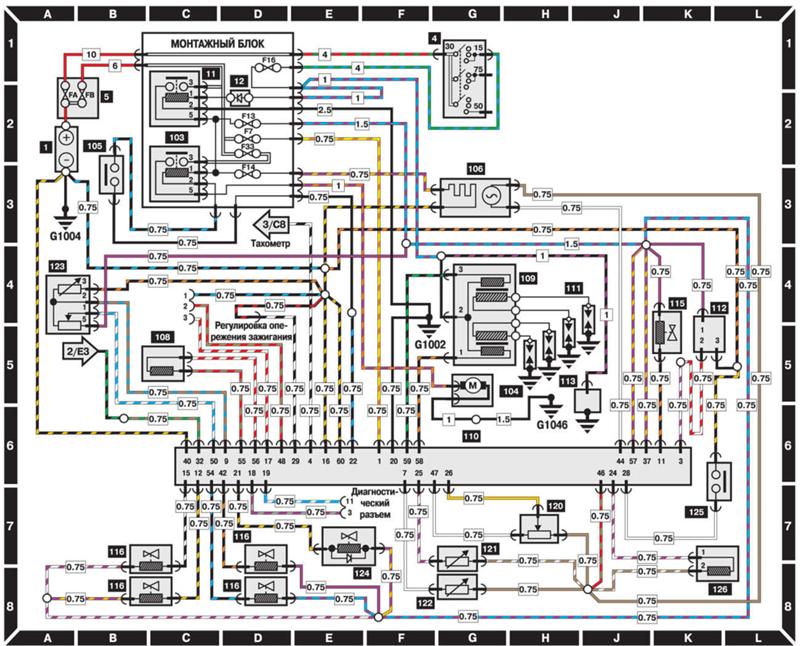

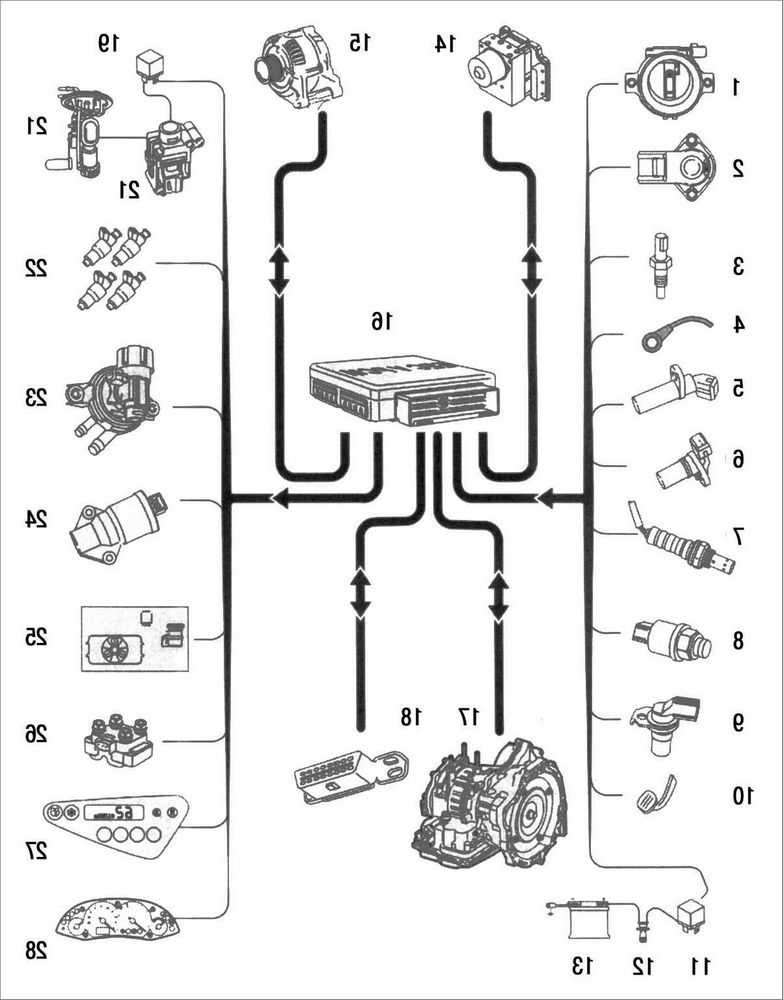

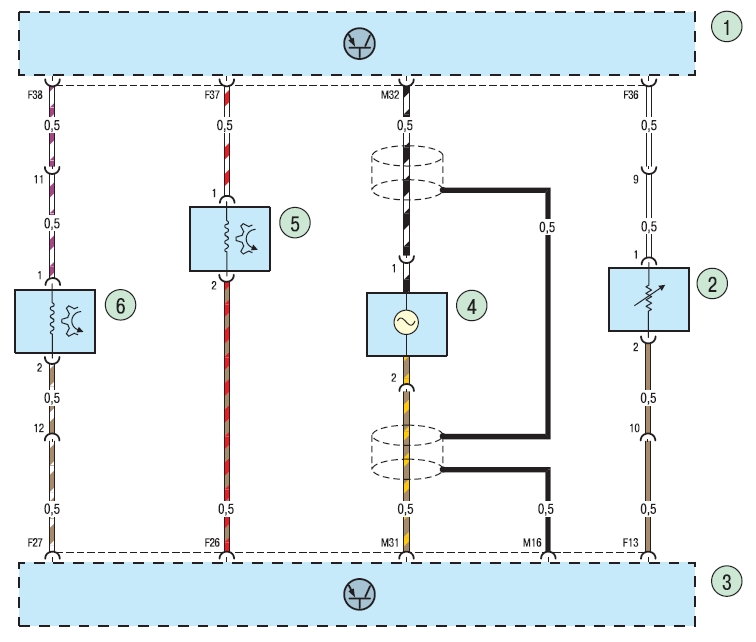

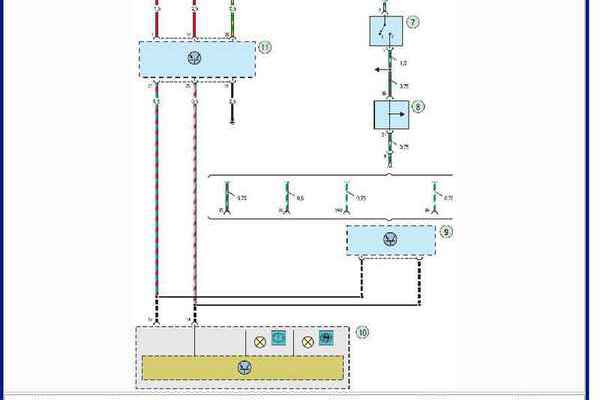

Система управления двигателем и обозначение основных узлов и элементов

Не менее важным моментом, с которым должен быть знаком любой фокусовод, является схема подключения генераторного устройства. Как сказано выше, от функционирования этого девайса зависит многое, поэтому знать о его подключении в любом случае нужно.

Схема подключения генератора и обозначение элементов

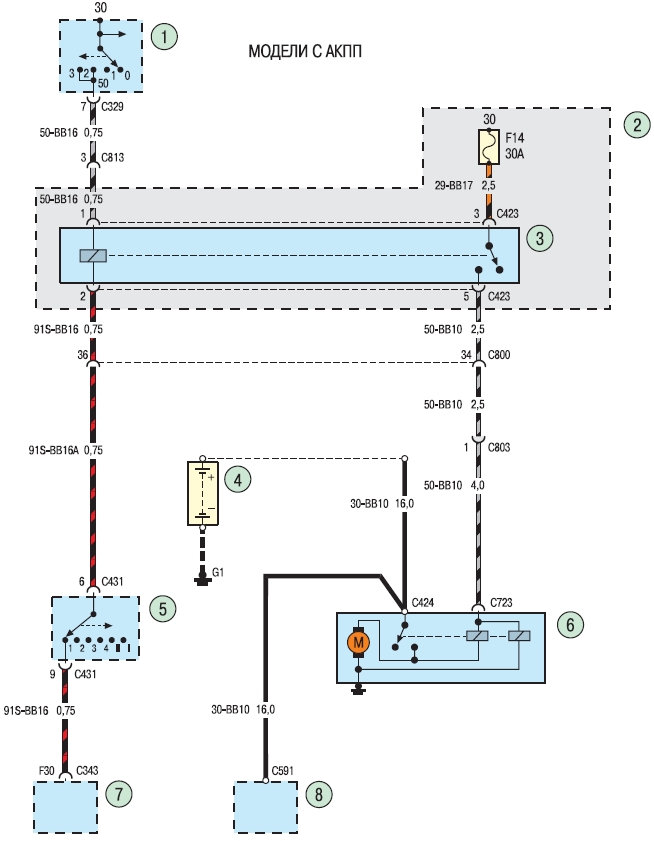

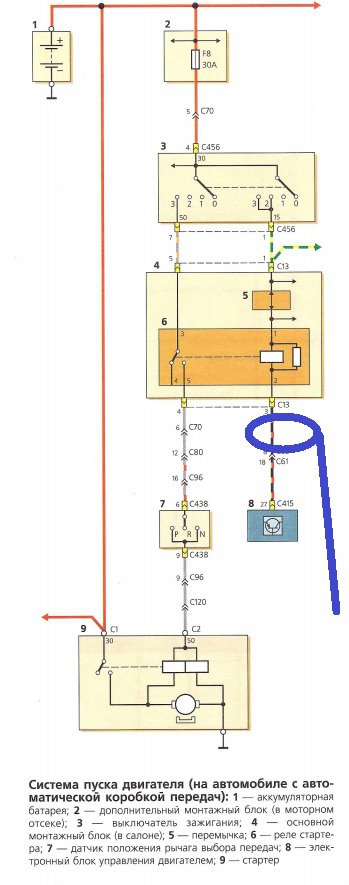

Снятие стартера двигателей Zetec-E 1,8i/2,0i

Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи. Стартер удобнее снимать с автомобиля, установленного на смотровой канаве или эстакаде. Снимаем грязезащитный щиток двигателя (см. «Замена масла в двигателе и масляного фильтра»). Снимаем воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

Нажав на фиксатор (расположенный на кронштейне держателя тросов привода управления коробкой передач).

. снимаем с кронштейна разъем жгута проводов.

Вынимаем из пластмассового держателя два троса привода управления коробкой передач.

Один из двух болтов верхнего крепления стартера также.

. удерживает кронштейн держателя тросов привода управления коробкой передач.

Головкой «на 13» отворачиваем болт верхнего крепления стартера.

. и вынимаем болт вместе с кронштейном.

Головкой «на 13» отворачиваем второй болт верхнего крепления стартера, который также крепит держатель жгута проводов.

Головкой «на 13» отворачиваем болт нижнего крепления стартера. Отводим стартер от картера и наклоняем стартер, так чтобы получить доступ к гайкам крепления наконечников проводов.

Головкой «на 13» отворачиваем гайку 1, а головкой «на 10» отворачиваем гайку 2.

Отсоединяем наконечники проводов от стартера.

. и вынимаем стартер. Устанавливаем стартер в обратной последовательности. Завернув болты крепления стартера, окончательно затягиваем их моментом 35 Н*м.

Распространенные неисправности

Ниже приведены основные неисправности, которые проявляются в работе электроники Форд Фокус 3, 4, 2, 1:

На этих авто довольно часто обламываются кабеля в крышке двери багажного отделения. Проблема решается путем снятия пластиковой обшивки и замены электрического замка.
Модели 1, 2, 3, 4 страдают «болезнью» выхода из строя лампочек освещения номера. Как правило, основная причина в появлении дефекта кроется в достаточно плохой герметичности источников освещения, поэтому при монтаже ламп необходимо все сделать правильно. Кроме того, при покупке следует отдать предпочтение более качественным устройствам. На сегодняшний день в продаже можно встретить пять видов лампочек от разных производителей.
И первый, и второй Фокусы, а также другие модели часто страдают такой проблемой, как отказ работоспособности электрических стеклоподъемников, особенно в сложных климатических условиях. Если это произошло, единственным выходом будет извлечение предохранителей из гнезда установки на 10-20 минут с последующей их установкой обратно. После установки стеклоподъемники необходимо поднять до упора вверх, при этом кнопку управления необходимо удерживать на протяжении нескольких секунд. Если такие действия не позволили решить проблему, можно попытаться демонтировать шестеренку с датчиком Холла и развернуть ее на 180 градусов (автор видео — SPN).

Снятие стартера двигателей Zetec-E 1,8i/2,0i

Нажав на фиксатор (расположенный на кронштейне держателя тросов привода управления коробкой передач).

. снимаем с кронштейна разъем жгута проводов.

Вынимаем из пластмассового держателя два троса привода управления коробкой передач.

Один из двух болтов верхнего крепления стартера также.

. удерживает кронштейн держателя тросов привода управления коробкой передач.

Головкой «на 13» отворачиваем болт верхнего крепления стартера.

. и вынимаем болт вместе с кронштейном.

Головкой «на 13» отворачиваем гайку 1, а головкой «на 10» отворачиваем гайку 2.

Отсоединяем наконечники проводов от стартера.

Меры профилактики

Что необходимо знать об электросети:

Если вы проводите ремонт проводки, он должен осуществляться исключительно при обесточенной бортовой сети.
Подключение и отключение АКБ возможно только при отключенном зажигании.
Если вы производите диагностику цепей электропродки, любые замыкания исключаются, поскольку это может способствовать выходу из строя оборудования в целом.
При замене предохранителей следует использовать только детали, предусмотренные производителем авто. Если элементы рассчитаны на больший ток, их использовать не стоит, как и любые другие самодельные предохранители.
Чтобы не допустить короткого замыкания при замене предохранителя, использовать какие либо металлические инструменты для их демонтажа и установки запрещается.
Когда силовой агрегат запущен, отключать АКБ нельзя, поскольку это приведет к поломке регулятора напряжения и других компонентов электроцепи.
При проведении диагностики диодного моста генератора нельзя использовать мегаомметр, который питается более, чем от 12 вольт. Повышенное напряжение в принципе не рекомендуется для диагностики узлов системы.
Если вы производите сварку элементов кузова транспортного средства, то для этого нужно отключать аккумулятор, а также генераторное устройство. Кроме того, если сварка производится без демонтажа кузовного элемента, не лишним будет и отключить питание электронного блока управления. Если ЭБУ и генератор выйдут из строя, это приведет к большим финансовым потерям.
При включенном моторе трогать проводку системы зажигания ни в коем случае нельзя.
Время от времени производите очистку аккумуляторных клемм и выводов.

Загрузка …

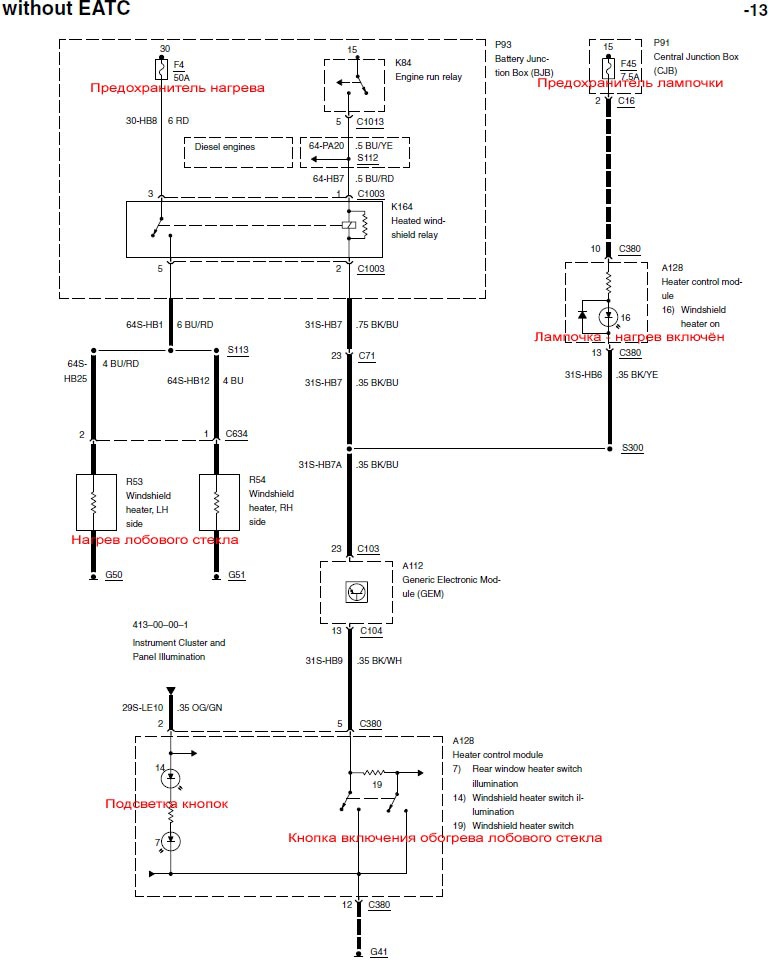

Схема электропроводки Форд Фокус: сам себе автоэлектрик

Блок Фокуса с обозначением компонентовНазначение деталей блока

Электрическая схема автомобилей Форд Фокус 1, 2, 3, 4, Форд Транзит, Форд Скорпио включает в себя множество различных узлов.

Основными компонентами, питающими сеть электрооборудования, являются, как известно, аккумулятор и генераторное устройство.

Система зажигания устроена таким образом, что передача искры для воспламенения горючей смеси осуществляется по высоковольтным проводам. Ниже вы сможете найти схемы и обозначения основных узлов.

Как и любой другой автомобиль, Форд Мондео 1, Фокус 1, 2, 3, 4, рестайлинг оборудуется блоком предохранителей, элементы которого позволяют защитить электрооборудование авто от скачков напряжения. Но помимо основного БП, Фокус 4, 3 или любой другой также оснащается еще одним блоком, в котором установлены реле.

Электросхема блока с релеОбозначение реле

Система зажигания Форд Фокус 1,2 3, 4

Также следует выделить ЭСУД — электронную систему управления мотором.

Система управления двигателем и обозначение основных узлов и элементов

Схема подключения генератора и обозначение элементов

Распространенные неисправности

Ниже приведены основные неисправности, которые проявляются в работе электроники Форд Фокус 3, 4, 2, 1:

На этих авто довольно часто обламываются кабеля в крышке двери багажного отделения. Проблема решается путем снятия пластиковой обшивки и замены электрического замка.
Модели 1, 2, 3, 4 страдают «болезнью» выхода из строя лампочек освещения номера. Как правило, основная причина в появлении дефекта кроется в достаточно плохой герметичности источников освещения, поэтому при монтаже ламп необходимо все сделать правильно. Кроме того, при покупке следует отдать предпочтение более качественным устройствам. На сегодняшний день в продаже можно встретить пять видов лампочек от разных производителей.
И первый, и второй Фокусы, а также другие модели часто страдают такой проблемой, как отказ работоспособности электрических стеклоподъемников, особенно в сложных климатических условиях. Если это произошло, единственным выходом будет извлечение предохранителей из гнезда установки на 10-20 минут с последующей их установкой обратно. После установки стеклоподъемники необходимо поднять до упора вверх, при этом кнопку управления необходимо удерживать на протяжении нескольких секунд. Если такие действия не позволили решить проблему, можно попытаться демонтировать шестеренку с датчиком Холла и развернуть ее на 180 градусов (автор видео — SPN).

Меры профилактики

Что необходимо знать об электросети:

Если вы проводите ремонт проводки, он должен осуществляться исключительно при обесточенной бортовой сети.
Подключение и отключение АКБ возможно только при отключенном зажигании.
Если вы производите диагностику цепей электропродки, любые замыкания исключаются, поскольку это может способствовать выходу из строя оборудования в целом.
При замене предохранителей следует использовать только детали, предусмотренные производителем авто. Если элементы рассчитаны на больший ток, их использовать не стоит, как и любые другие самодельные предохранители.
Чтобы не допустить короткого замыкания при замене предохранителя, использовать какие либо металлические инструменты для их демонтажа и установки запрещается.
Когда силовой агрегат запущен, отключать АКБ нельзя, поскольку это приведет к поломке регулятора напряжения и других компонентов электроцепи.
При проведении диагностики диодного моста генератора нельзя использовать мегаомметр, который питается более, чем от 12 вольт. Повышенное напряжение в принципе не рекомендуется для диагностики узлов системы.
Если вы производите сварку элементов кузова транспортного средства, то для этого нужно отключать аккумулятор, а также генераторное устройство. Кроме того, если сварка производится без демонтажа кузовного элемента, не лишним будет и отключить питание электронного блока управления. Если ЭБУ и генератор выйдут из строя, это приведет к большим финансовым потерям.
При включенном моторе трогать проводку системы зажигания ни в коем случае нельзя.
Время от времени производите очистку аккумуляторных клемм и выводов.

Загрузка …

Видео «Как своими руками подключить систему круиз-контроля?»

Подробная инструкция касательно подключения системы круиз-контроля к бортовой сети представлена на видео ниже (автор ролика — lipan48).

Источник: https://AvtoZam.com/ford/focus/shema-elektroprovodki/

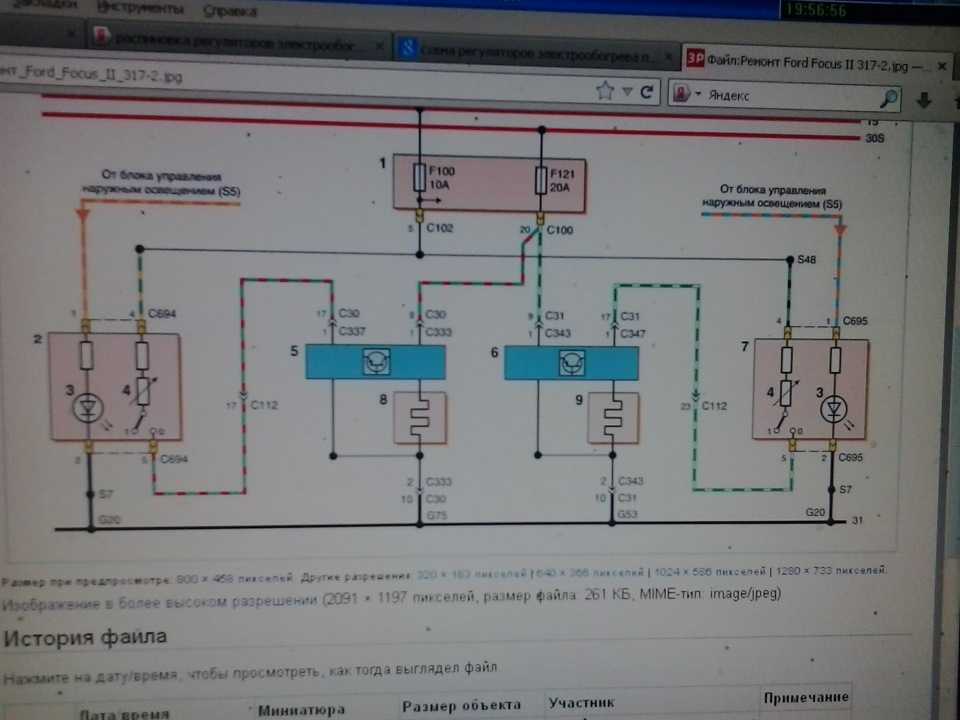

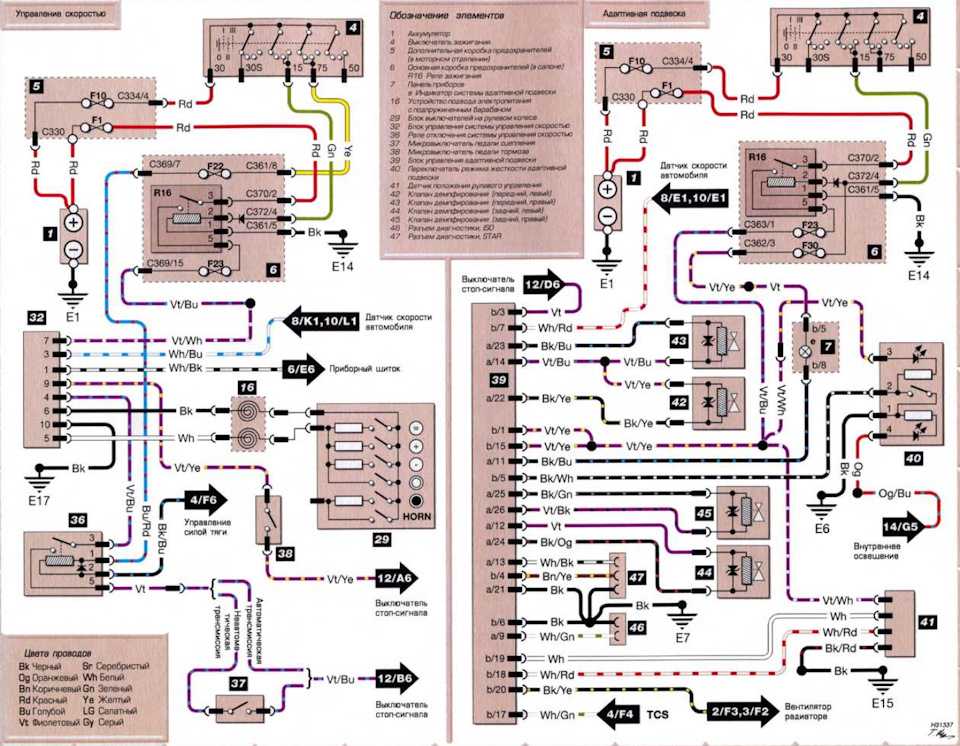

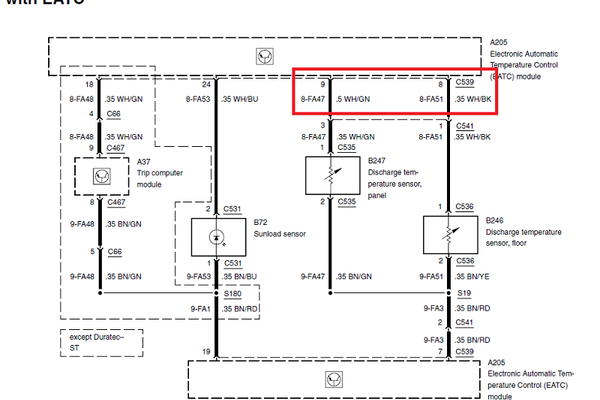

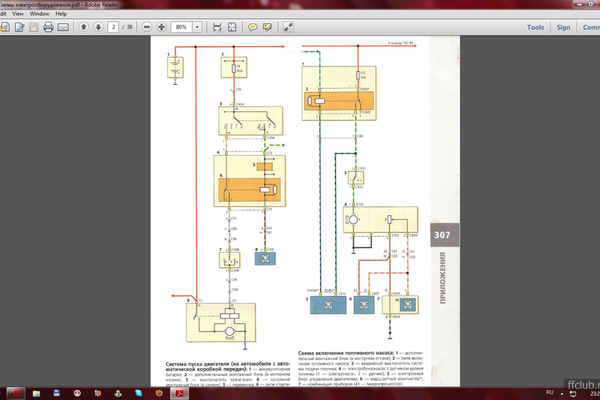

Схема автомобиля – Форд Фокус

Очередная новинка Ford Focus 1998-2005 года выпуска. Техническое состояние вы можете оценить самостоятельно, при условии, что шины передних колес от одного производителя, имеют одинаковый профиль и давление в шинах соответствует норме. Оценку проводите по следующим критериям: при движении прямо рулевое колесо должно находиться в среднем положении, без какого-либо смещения; при движении прямо по ровной дороге, после того как вы сняли руки с рулевого колеса, автомобиль не должен уходить влево или вправо; после завершения поворота рулевое колесо должно самостоятельно вернуться в положение, соответствующее движению прямо; неравномерный износ шин.

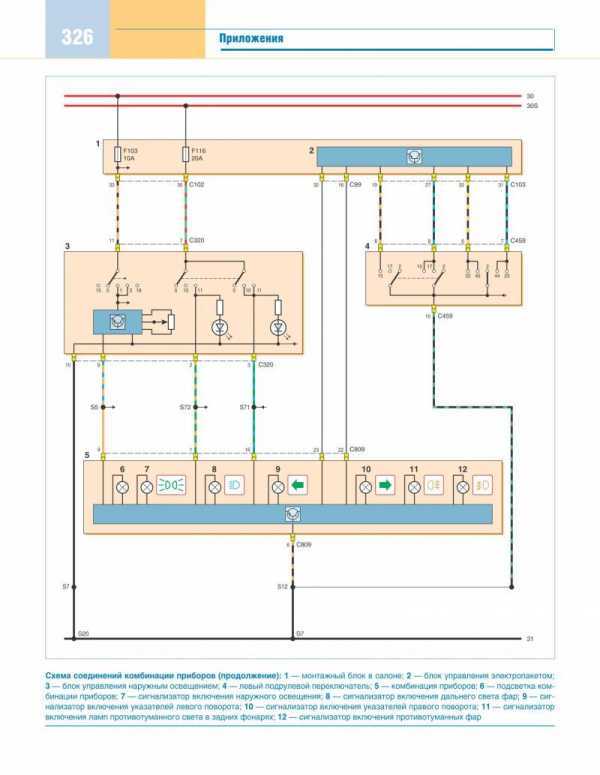

Условные обозначения к эл.схемам на Форд Фокус

A7—ЭБУ системой ABS
A27—ЭБУ системой автоматического поддержания постоянной скорости автомобиля
A30—комбинация приборов (41 — микропроцессор)
A31—модуль топливного насоса (1 — топливныйнасос; 2 — датчик указателя уровня топлива в баке)
A37—бортовой компьютер

A38—реле времени
A77—ЭБУ иммобилайзером/системой центральной блокировки замков дверей
A147—ЭБУ силовым агрегатом
B43—датчик угла поворота коленчатого вала
B120—селектор выбора передач АКП
B135—датчик температуры головки блока цилиндров
E1—левая фара (1 — нить накала ближнего света лампы; 3 — нить накала дальнего света лампы)
E3—левый передний указатель поворота
E7—правая фара (1 — нить накала ближнего света лампы; 3 — нить накала дальнего света лампы)
E8—правый передний указатель поворота
E9—левый задний фонарь (2 — нить накала сигнала торможения лампы; 4 — нить накала габаритного света лампы)
E10—правый задний фонарь (2 — нить накала сигнала торможения лампы; 4 — нить накала габаритного света лампы)
E44—боковой повторитель правого указателя поворота
E45—боковой повторитель левого указателя поворота; N49 — выключатель аварийной световой сигнализации (положения выключателя: 0 — выключено; 1 — включено; 2 — контрольная лампа включения аварийной световой сигнализации)
E48—правый задний указатель поворота
E49—левый задний указатель поворота
E105—левый фонарь света заднего хода
E109—правый фонарь света заднего хода
E174—дополнительный фонарь сигнала торможения
h2—звуковой сигнал
h5—дополнительный звуковой сигнал
K4—реле топливного насоса
K13—реле питания ЭБУ силовым агрегатом
K22—реле стартера
K33—реле звукового сигнала
K36—реле ближнего света
K37—реле дальнего света
K45—реле вентилятора охлаждения двигателя
K46—реле вентилятора охлаждения двигателя (повышенная частота вращения)
K50—реле электрических стеклоподъемников
K70—реле свечей накаливания
LHD—автомобили с левосторонним расположением рулевого управления
M8—стартер
M9—очиститель заднего стекла
M37—вентилятор охлаждения двигателя
M38—дополнительный вентилятор охлаждения двигателя
M122—стеклоподъемник двери водителя

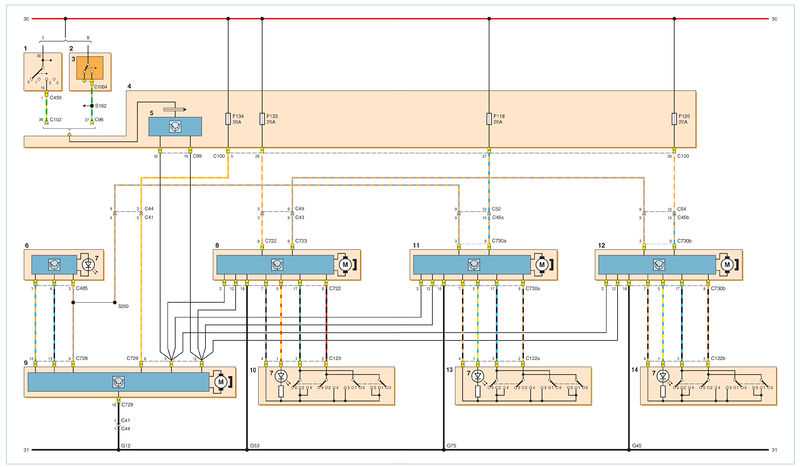

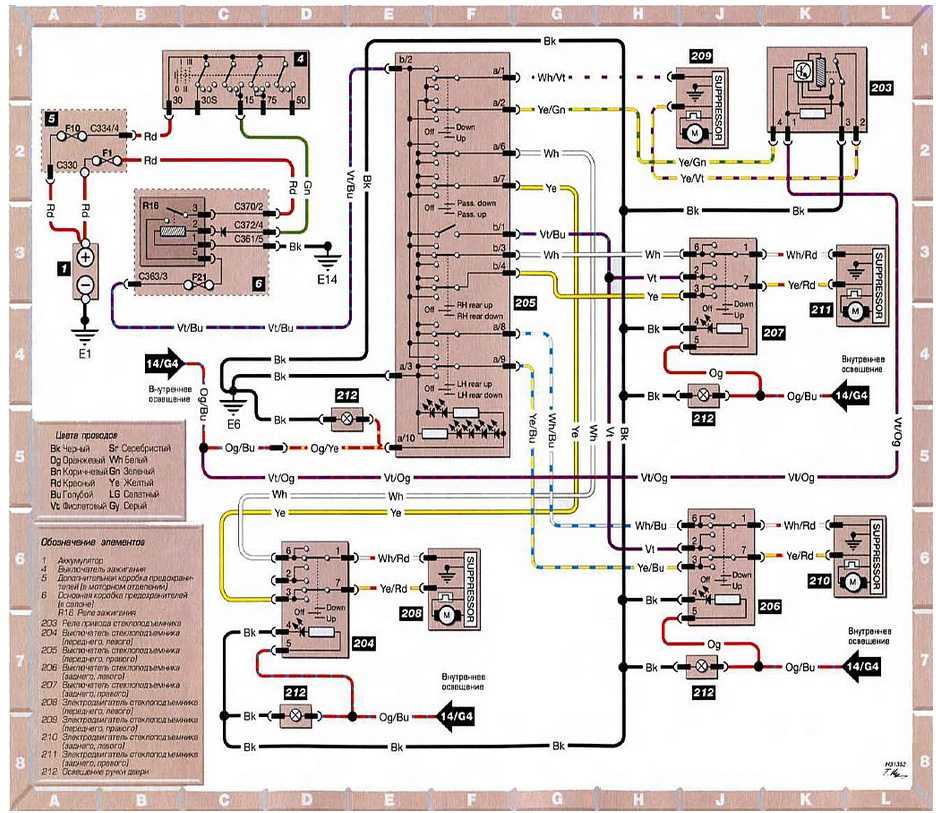

M123—стеклоподъемник двери переднего пассажира
M132—стеклоподъемник задней левой двери
M133—стеклоподъемник задней правой двери
N54—выключатель звукового сигнала (положения выключателя: 0 — выключен; 1 — включен)
N81—выключатель на педали сцепления (положения выключателя: 1 — сцепление включено; 2 — сцепление выключено)
N76—датчик давления в системе кондиционирования (положения датчика: 1 — нормальное давление; 2 — повышенное давление)
N90—подрулевой переключатель дальнего/ ближнего света фар и указателей поворота (0 — выключено; 1 — дальний свет; 2 — переключение дальнего / ближнего света)

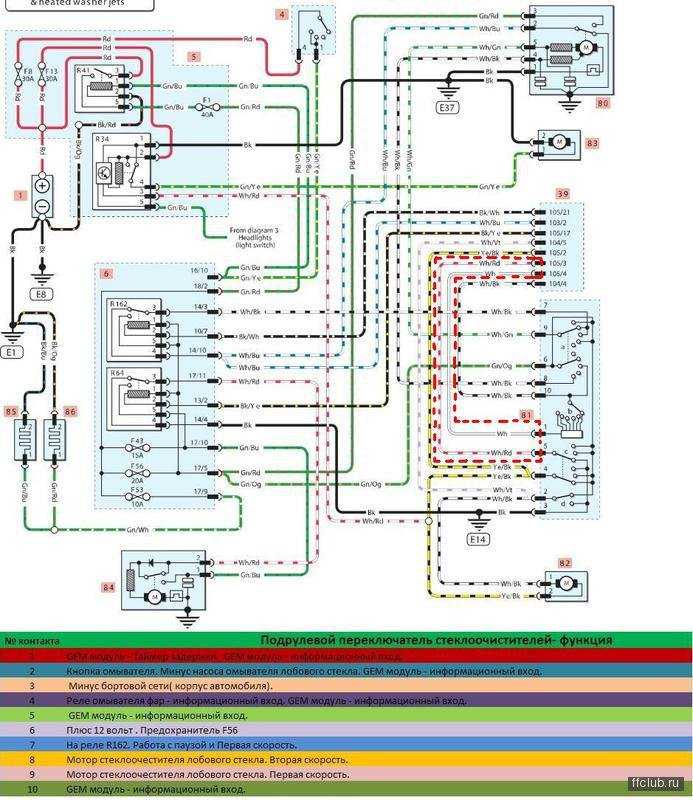

N104—переключатель очистителя и омывателя ветрового стекла (положения переключателя: 0 — выключено; 6 — включен омыватель; 7 — включен очиститель)
N120—выключатель внешнего освещения (0 — выключено; 1 — габаритный свет; 2 — ближний свет фар
N276—выключатель на коробке передач (положения выключателя: 2 — сигнал заднего хода включен; 3 — сигнал заднего хода включен; 5 — включена одна из передач коробки; 6 — включена нейтральная передача коробки)

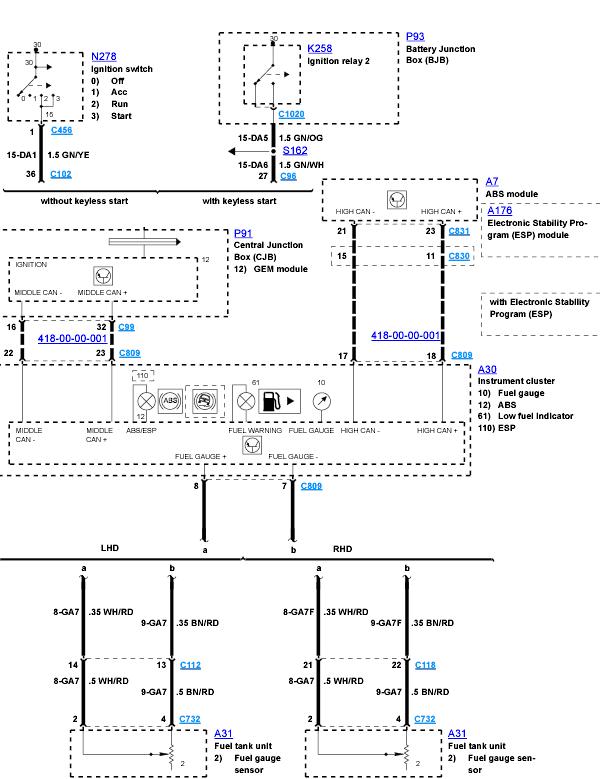

N278—выключатель (замок) зажигания (положения выключателя: 0 — зажигание выключено; 1 — включено питание радиоприемника; 2 — зажигание включено; 3 — включение стартера (пуск двигателя))
N300—переключатели электрических стеклоподъемников на двери водителя (0 — стеклоподъемники выключены; 1 — поднятие стекол; 2 — опускание стекол; 3 — лампы подсветки переключателей стеклоподъемников; 5 — переключатель стеклоподъемника двери водителя; 10 — опускание стекла двери водителя; 11 — поднятие стекла двери водителя)
N316—выключатель подачи топлива (положения выключателя: 1 — включен; 2 — выключен)
N318—выключатель сигнала торможения (положения выключателя: 1 — выключено; 2 — включено)
P91—центральный монтажный блок предохранителей и реле
O1—аккумуляторная батарея
O5—генератор
P1—перемычка
P13—винтовой проводник
P20—свечи накаливания
P91—центральный монтажный блок предохранителей и реле
P93—монтажный блок предохранителей и реле на аккумуляторной батарее
P136—свечи зажигания
R27—резистор
R51—обогреватель левого сопла омывателя ветрового стекла
R52—обогреватель правого сопла омывателя ветрового стекла
T1—катушка зажигания
U1—конденсатор
V33—диод
Y13—электромагнитный клапан системы холостого хода
Y108—топливная форсунка цилиндра № 1
Y109—топливная форсунка цилиндра № 2
Y110—топливная форсунка цилиндра № 3
Y111—топливная форсунка цилиндра № 4

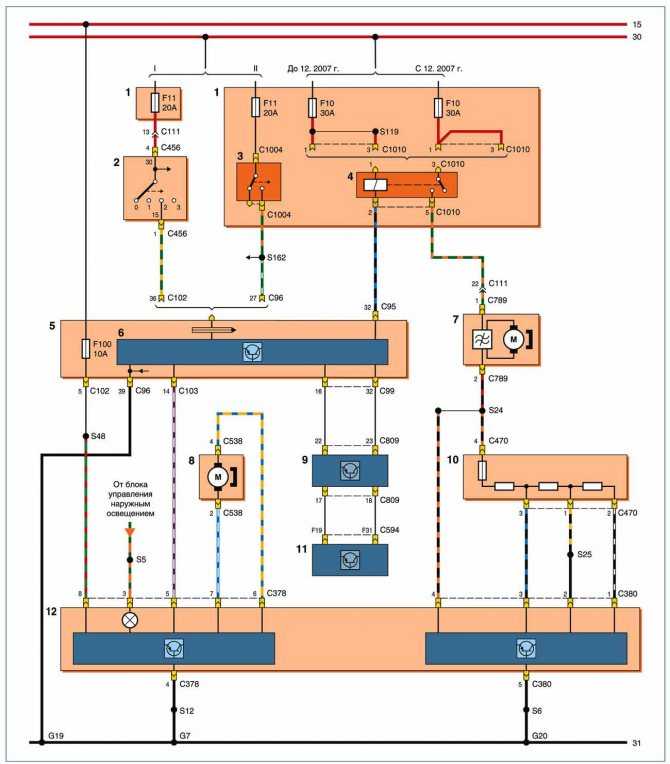

ᐅ Цветные схемы электрооборудования Ford Focus II с двигателями 1.

8, 2.0

Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки Форд.

На сайте avto-fresh.com вы сможете найти цветные схемы электрооборудования ford focus ii с двигателями 1.8, 2.0 фото и описание блоков, а также ответы на вопросы где находится и за что отвечает. Обозначение электрического оборудования подробно описано в статье.

Другие схемы для Форд:

Схема предохранителей и реле Ford Galaxy (1995−2006)
Схемы электрооборудования Ford Torino 1973
Схемы электрооборудования Ford Taunus с 1976
Схема предохранителей Ford S-Max и Galaxy (2006-2015)
Перечень предохранителей Ford Taunus TC ’76 (01/1976-08/1979)
Схема электрооборудования Ford Taunus 12M (G13) (1952-1959)
Схема предохранителей и реле Ford Ranger (1998-2000)
Электрические схемы Ford Sierra до 1987
Схема предохранителей и реле Ford Fiesta mk6 (2008-2017)
Схема предохранителей и реле Ford Fiesta mk2 (1983–1989)
Схема предохранителей и реле Ford Mondeo и Contour (1993-2000)
Схема предохранителей и реле Ford C-Max (2010-2018)
Схема предохранителей и реле Ford Mustang (2004-2009)
Схема предохранителей и реле Ford Focus 3 (2010-2018)
Схема предохранителей Ford Mondeo V (с 2014 г.
)
Схема электрооборудования Ford Bronco II / Ranger 1990 г.г – кузов
Назначение и расположение предохранителей Ford Tourneo Connect
Схемы электрооборудования Ford P 100
Схема электрооборудования Ford Consul 315
Электрическая схема Ford Consul после октября 1953
Схема электрооборудования Ford Prefect
Схема электрооборудования Ford Zephyr-Six 1952
Схема электрооборудования Ford Bronco II / Ranger 2,3 и 2,9 (1992г)
Схема электрооборудования Ford Bronco II / Ranger 3.
0 (1990)
Схема электрооборудования Ford Bronco II / Ranger 2.3 (1990 г)
Схема электрооборудования Ford Bronco II / Ranger 4.0 (1990)
Схемы электрооборудования Ford Sierra с 1987-1989
Схема предохранителей и реле Ford Ranger (T6; 2011-2018)
Цветные схемы электрооборудования FORD MONDEO с 2007
Схема предохранителей и реле Ford Ranger (2004-2012)
Электрические схемы FORD FOCUS C-MAX / FORD FOCUS 2 с 2003
Схема предохранителей и реле Ford Focus 2 (2004-2011)
Электрические схемы FORD MONDEO с 2000
Принципиальные электрические схемы FORD TRANSIT с 2000
Схемы электрооборудования Ford Transit 1986-1998
Схемы электрооборудования Ford Mustang 1964-1973
Схемы электрооборудования дизельного Ford Transit 1986-2000г
Предохранители Форд Фьюжн (2002-2012)
Схема электрооборудования автомобиля FORD MONDEO 1993-2000
Реле и предохранители Ford Scorpio II
Электрические схемы FORD Mustang с 1994 по 1997
Схемы электрооборудования автомобиля Ford Fiesta с 1986 г
Схема предохранителей и реле Ford Explorer U502 (2016-н.
в.)
Схемы электрооборудования Ford F-100, F-150, F-250, F-350 и Bronco с 1980-1996
Схема предохранителей и реле Ford Explorer 1994-2003 (UN105/UN150)
Схемы электрооборудования автомобиля RENAULT ESPACE с 1997
Перечень предохранителей и реле RENAULT ESPACE с 1997
Схема предохранителей и реле Ford Explorer U152 (2000-2006)
Предохранители и реле Ford Mondeo 4 (2007-2014)
Схема предохранителей и реле Ford Explorer U251 (2005-2010)
Цветные схемы электрооборудования Ford Fusion / Fiesta с 2001, рестайлинг с 2006 г.
Схема предохранителей и реле Ford Fiesta mk5 (2002-2008)
Схема электрооборудования Ford Explorer 1994
Схема предохранителей и реле Ford Mondeo 3 (2000-2007)
Схема предохранителей и реле Ford Transit (1995-2000)
Схема предохранителей и реле Ford Fiesta Mk3 (1989–1997)
Схема электрооборудования Ford Explorer 1992
Назначение предохранителей Ford Tourneo Connect / Transit Connect
Схема предохранителей и реле Ford Transit (2014-н.
в.)
Цветные схемы электрооборудования FORD FOCUS 3
Схема предохранителей и реле Ford Excursion (1999-2005)
Схема предохранителей и реле Ford Fiesta Mk4 (1997-2002)
Схема предохранителей и реле Ford Focus 1 (C170; 1998-2007)
Схемы электрооборудования Ford Escort / Orion (1990-1997)
Схема предохранителей Ford Explorer UN46 (1990-1994)
Электрическая схема Ford Taunus 12M, 12M Super, и 17M
Схема предохранителей и реле Ford Transit (2006-2013)
Схема предохранителей и реле Ford Cougar
Схема предохранителей и реле Ford Ranger (1993-1997)
Схемы электрооборудования Lotus Elise S2
Схема предохранителей и реле Ford EcoSport II (2012-)
Схема предохранителей и реле Ford Puma (1997-2002)
Назначение и расположение предохранителей Ford Ka (1996-2007)
Схема предохранителей и реле Ford Transit (2000-2006)
Схема предохранителей и реле Ford C-Max (2003-2010)
Схема предохранителей и реле Ford Transit (1992–1995)
Схема предохранителей и реле Ford Transit (1986–1992)
Схема предохранителей автомобиля Honda HR-V с 1998г
Цветная схема электрооборудования мотоцикла Урал ИМЗ 8.
103-10 (40), 8.123-10
Назначение и расположение предохранителей и реле Ford Kuga (второе поколение)
Электросхемы Ford T
