Фонарь подсветки номерного знака форд фокус 2: Доступ ограничен: проблема с IP

Купить Sat ST-4502331

(4)

Показать все доступные цены Sat ST-4502331

Показать все характеристики для Sat ST-4502331

Показать для каких автомобилей подходит Sat ST-4502331

Оригинальные номера производителей аналогом которых является Sat ST-4502331

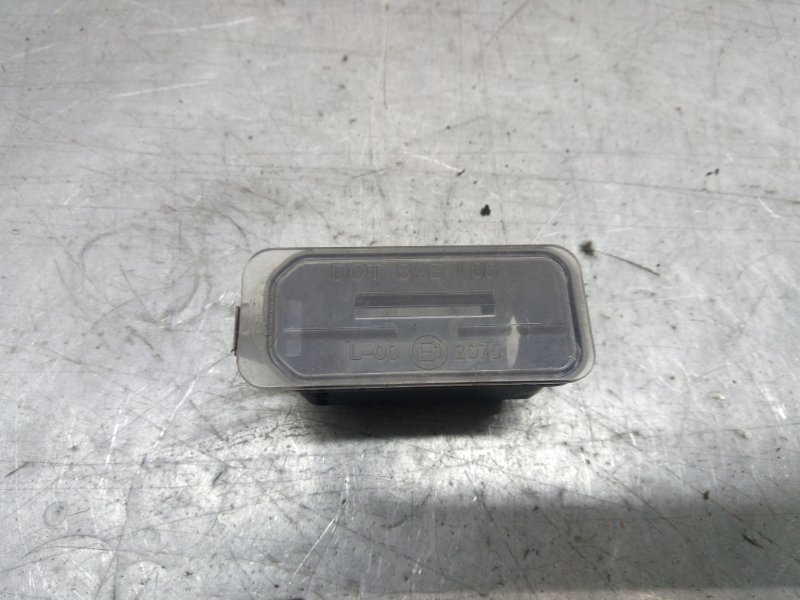

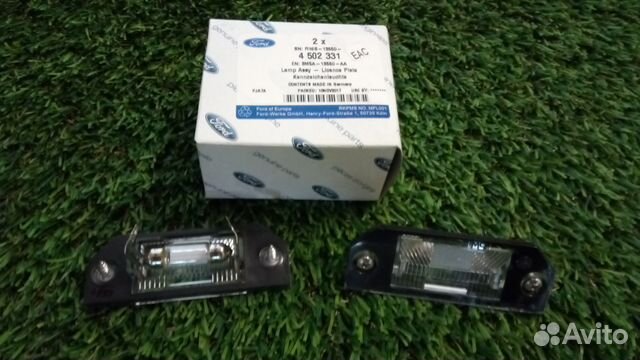

Фонарь

6 из 10

Производитель: Ford

Артикул: 4 502 331

Тип ламп: W5W

склад спб

Другие предложения (17)

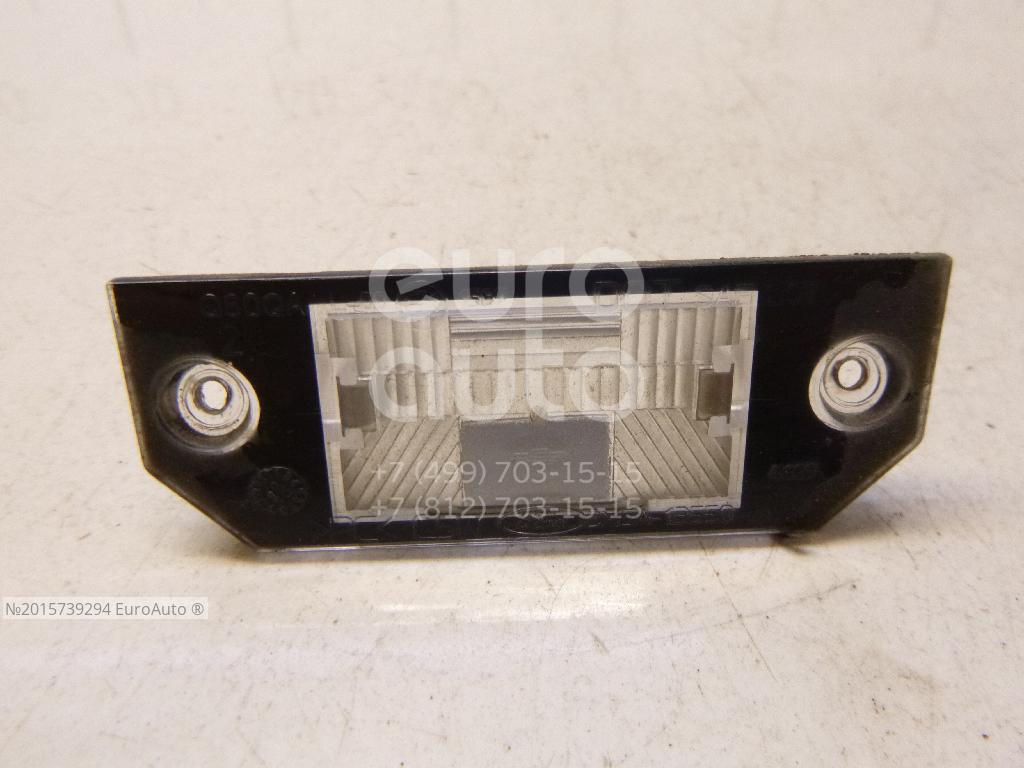

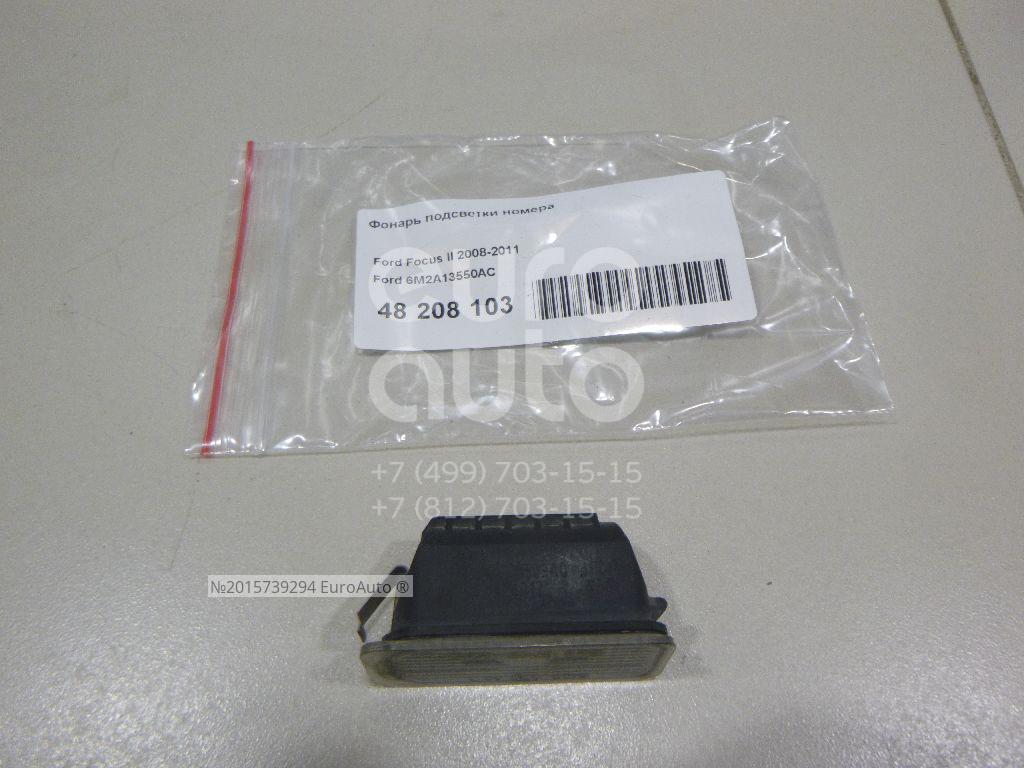

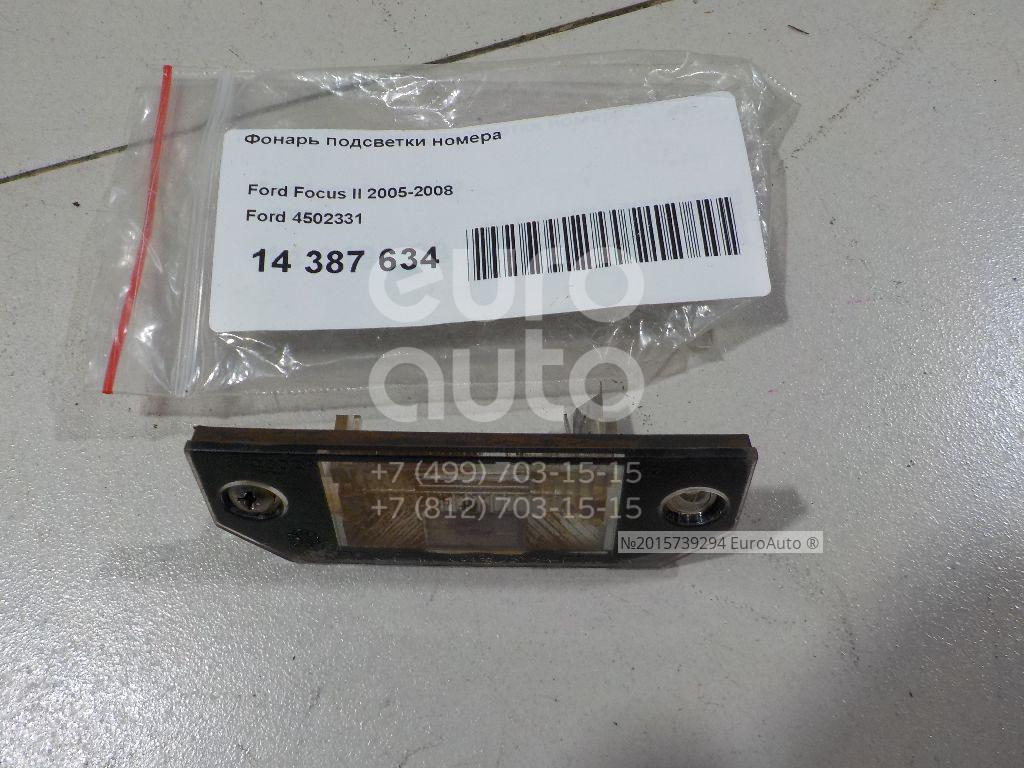

Фонарь подсветки номерного знака

5 из 10

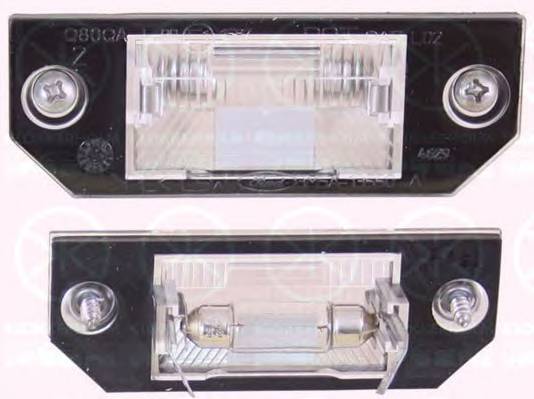

Производитель: Klokkerholm

Артикул: 25330850

Качество: WP

Дополнительный артикул / Дополнительная информация: с держателем лампы

20

шт.

0 дн

Показать сроки доставки

Купить аналог Sat ST-4502331

Другие предложения (2)

Ручка двери

2 из 10

Производитель: Junsite

Артикул: LQ-FKS-157

300

шт.

2 дн

Показать сроки доставки

Купить аналог Sat ST-4502331

20

шт.

1 дн

Показать сроки доставки

1 047 ₽

Купить аналог Sat ST-4502331

Другие предложения (2)

Фонарь подсветки номера

1 из 10

Производитель: POLCAR

Артикул: 3202959

50

шт.

2 дн

Показать сроки доставки

Купить аналог Sat ST-4502331

Другие предложения (7)

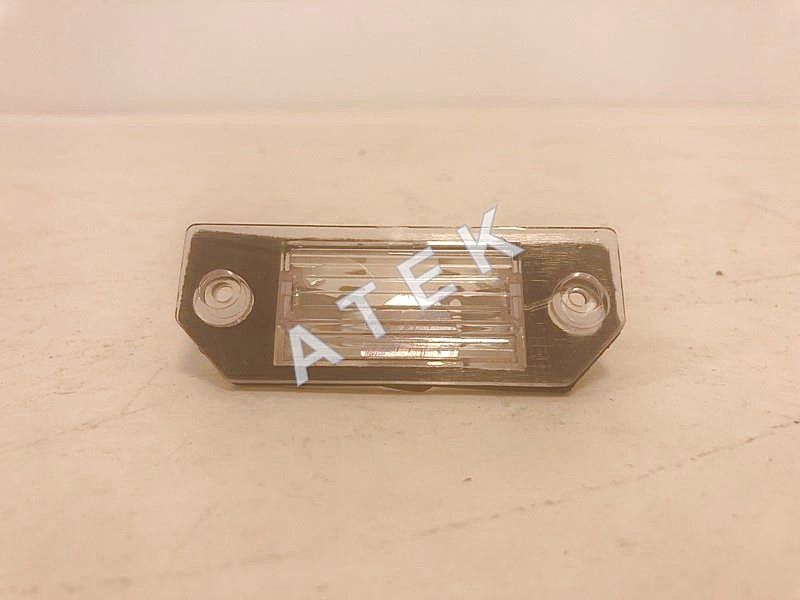

Автозапчасть/ATEK RP-15925 FOCUS 05 Фонарь освещения заднего номерного знака

4 из 10

Производитель: Atek

Артикул: 42111326

30

шт.

2 дн

Показать сроки доставки

Купить аналог Sat ST-4502331

Другие предложения (1)

FORD FOCUS II (DA) 11.04 – 01.08 :Фонарь освещения номерного знака (левый=правый)

0 из 10

Производитель: POLCAR

Артикул: 3202959e

50

шт.

2 дн

Показать сроки доставки

Купить аналог Sat ST-4502331

Другие предложения (8)

Автозапчасть/Фонарь подсветки номера FOCUS 08-11

0 из 10

Производитель: Sailing

Артикул: FDL00156156

10

шт.

2 дн

Показать сроки доставки

Купить аналог Sat ST-4502331

ФОНАРЬ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА FORD FOCUS II (05-08)

0 из 10

Производитель: WENDERW

Артикул: WEKR1262

25

шт.

1 дн

Показать сроки доставки

Купить аналог Sat ST-4502331

Другие предложения (2)

Фонарь освещения номерного знака

0 из 10

Производитель: ZZVF

Артикул: ZVXY-FCS1-014

25

шт.

1 дн

Показать сроки доставки

Купить аналог Sat ST-4502331

Другие предложения (4)

Фонарь подсветки номерного знака

0 из 10

Производитель: Deppul

Артикул: DE450332FF

1 дн

Показать сроки доставки

Купить аналог Sat ST-4502331

Другие предложения (2)

Фонарь освещения номерного знака

0 из 10

Производитель: BSG

Артикул: BSG 30-818-001

Сторона установки: с обеих сторон

Вид допуска: проверено E-Typ

Тип ламп: C5W

Дополнительный артикул / Дополнительная информация: с лампой накаливания

номер компонента: BSG 30-818-001

3 дн

Показать сроки доставки

Купить аналог Sat ST-4502331

Применимость ОЕМ номера

Фонарь подсветки номерного знака

0 из 10

Производитель: Junsite

Артикул: LQ-FKS-156

3 дн

Показать сроки доставки

Купить аналог Sat ST-4502331

Фонарь освещения номерного знака

0 из 10

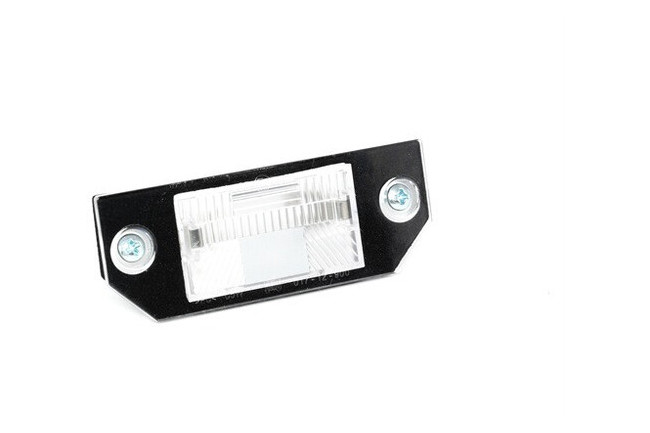

Производитель: BLIC

Артикул: 5402-017-12-910

24 дн

Показать сроки доставки

5 883 ₽

Купить аналог Sat ST-4502331

Применимость ОЕМ номера

Найти фото товара в интернете

Фонарь подсветки номерного знака

0 из 10

Производитель: Vap

Артикул: VFD4502331

722

шт.

3 дн

Показать сроки доставки

Купить аналог Sat ST-4502331

Найти фото товара в интернете

Фонарь подсветки номерного знака

0 из 10

Производитель: INPART

Артикул: I01945019

48

шт.

1 дн

Показать сроки доставки

Купить аналог Sat ST-4502331

Другие предложения (1)

Найти фото товара в интернете

Фара номерного знака

0 из 10

Производитель: POLCAR

Артикул: 3202958E

15 дн

Показать сроки доставки

Купить аналог Sat ST-4502331

Другие предложения (2)

Найти фото товара в интернете

Фара номерного знака

0 из 10

Производитель: POLCAR

Артикул: 3202957E

15 дн

Показать сроки доставки

Купить аналог Sat ST-4502331

Другие предложения (2)

Товар

Под заказ

189 ₽

В наличии СПб

930 ₽

Срок поставки

Сегодня

189 ₽

Завтра

309 ₽

Послезавтра

258 ₽

3-5 дней

309 ₽

Более 5 дней

648 ₽

Доступное количество

Производители

Ford

930 ₽

Atek

321 ₽

Deppul

482 ₽

Klokkerholm

237 ₽

Sat

189 ₽

Vap

309 ₽

ZZVF

470 ₽

POLCAR

291 ₽

BSG

968 ₽

Sailing

329 ₽

Тип ламп

Подсветка номера Форд Фокус 2: замена ламп и предохранителя

Замена лампы в противотуманной фаре

Замена лампы противотуманной фары Форд Фокус 2 не составит особого труда. Для этого потребуются:

• плоская отвертка;
• набор ключей Torx;
• чистые хлопчатобумажные перчатки;
• лампа на замену с цоколем h21.

Прежде всего снимаем молдинг, оттянув его снизу и отжав отверткой защелки, расположенные по бокам и сверху.

Снятый молдинг, видны места под защелки

Теперь снимаем облицовку фары. Она крепится на таких же защелках.

Снятие облицовки противотуманной фары

Теперь мы получили доступ к противотуманной фаре. Снимаем ее, отвернув ключом Torx два винта, расположенные по бокам.

Сняв фару, мы получаем доступ к колодке питания, вставленной в лампу. Сжимаем два фиксатора и снимаем колодку. Вынимаем фару, поворачиваем лампу против часовой стрелки, извлекаем из гнезда. Устанавливаем на место новую, предварительно надев перчатки, поскольку галогенную лампу голыми руками брать нельзя. Крепим фару, защелкиваем облицовку и молдинг.

Ford Focus 2 Расположение предохранителей и реле

Монтажный блок предохранителей, плавких вставок и реле под капотом Ford Focus 2

Описание реле:

К1 – не используется К2 – Реле звукового сигнала К3 – не используется К4 – не используется К5 – не используется К6 – Главное реле (ЭСУД) К7 – Реле оборгева ветрового стекла К8 – Реле зажигания (блок управления электропакетом, блок управления отопителем вентиляцией и кондиционированием,обмотка реле топливного насоса, обмотка реле обогрева заднего стекла, выключатель обогрева ветрового стекла) К9 – Реле омывателя фар К10 – Реле вентилятора отопителя К11 – Реле компрессора кондиционера К12 – не используется К13 – Реле стартера К14 – Реле вентилятора системы охлаждения

Таблица цепей, защищенных плавкими предохранителями в моторном отсеке Ford Focus 2

10.

СНЯТИЕ ПЛАФОНОВ ОСВЕЩЕНИЯ САЛОНА, ЗАМЕНА ЛАМП

На автомобилях в разных модификациях установлены два плафона освещения салона — в передней и задней частях салона либо только передний плафон освещения салона.
Трёхкнопочный плафон с лампой общего освещения и двумя лампами направленного света расположен в обивке потолка в передней части салона посередине.
Перед выполнением работы необходимо отсоединить клемму провода от «минусового» вывода аккумуляторной батареи или выключить освещение салона.

Для снятия плафона шлицевой отверткой поддеваем фиксирующую пружину в его передней части (со стороны ветрового стекла).

Сдвигаем плафон за переднюю часть вниз, преодолевая сопротивление фиксирующей пружины.

Шлицевой отверткой поддеваем плафон за его заднюю часть.

Выводим плафон из отверстия в обивке потолка.

Поворачиваем патрон с перегоревшей лампой против часовой стрелки до упора.

Вынимаем плафон с лампой.

Вынимаем лампу из патрона.
В плафонах освещения салона применяются лампы W5W мощностью 5 Вт.
Для снятия плафона отсоединяем колодки проводов от разъема плафона.
На части автомобилей в передней части салона может устанавливаться однокнопочный плафон с одной лампой общего освещения. Замена лампы в таком плафоне производится аналогично.Для снятия плафона, установленного в задней части салона…

…шлицевой отверткой поддеваем фиксирующую пружину спереди.

Шлицевой отверткой поддеваем плафон за его заднюю часть…

…и выводим плафон из отверстия в обивке потолка.
Вынимаем плафон с лампой и заменяем лампу аналогично тому, как это показано на переднем плафоне.

ЗАМЕНА ЛАМПЫ В ПЛАФОНЕ ОСВЕЩЕНИЯ БАГАЖНИКА, СНЯТИЕ ПЛАФОНА

На автомобиле с кузовом седан плафон освещения находится в верхней панели багажника с правой стороны. Перед заменой лампы рекомендуется отсоединить клемму провода от «минусового» вывода аккумулятора.

Шлицевой отверткой с тонким лезвием поддеваем плафон.

Вынимаем плафон из отверстия в панели.

Поворачиваем патрон по часовой стрелке до упора и отделяем его от плафона.

Вынимаем лампу из патрона.
В плафоне освещения багажника применяется лампа W5W мощностью 5 Вт.
На автомобиле с кузовом хэтчбек плафон освещения багажника находится справа в пластмассовой полке.

Шлицевой отверткой с тонким лезвием поддеваем плафон.

Вынимаем плафон из отверстия в полке.

Поворачиваем патрон против часовой стрелки до упора и отделяем его от плафона.

Вынимаем лампу из патрона
В плафоне освещения багажника применяется лампа W5W мощностью 5 Вт.

→

→

→

→

→

Электрика

Аккумулятор, Клемма, Генератор, Ремень генератора, Натяжитель ремня генератора, Щетки генератора, Диодный мост, Ролик ремня генератора, Обгонная муфта, Комплект ремня генератора, Шкив генератора, Муфта генератора, Подшипник генератора, Стартер, Бендикс, Втягивающее реле, Щетки стартера, Подшипник стартера, Блок управления, Блок комфорта, Блок предохранителей, Подрулевой переключатель, Темпомат, Датчики, Датчик давления масла, Датчик заслонки, Датчик инжектора, Датчик уровня масла, Датчик давления воздуха, Датчик температуры двигателя, Датчик распредвала, Датчик температуры воздуха, Датчик сигнала, Парктроник, Датчик коленвала, Датчик вентилятора, Датчик давления в шинах, Датчик давления топлива, Датчик детонации, Датчик ДМРВ, Датчик дождя, Датчик холла, Датчик холостого хода, Реле, Реле поворотника, Реле сигнала, Реле стеклоочистителя, Кнопки, Звуковой сигнал, Антена, Жгут проводов

Внутрисалонный монтажный блок ПП

В Форд Фокус 2 внутренний модуль плавких предохранителей находится с пассажирской стороны под отделением для перчаток (бардачок). В авто, выпущенных с 2004 г. по 2007 г. (дорестайлинг), для проверки и замены ПП, необходимо потянуть за фиксаторы и снять верхнюю крышку. Там есть фиксатор, повернув который можно опустить весь модуль.

Распиновка ПП внутреннего модуля в автомобиле Ford Focus второго поколения до 2007 г.

Защищаемый прибор или цепь	Номинал, А	№
Головная фара, Лампа дальнего свет слева	15	37
Головная фара, Лампа дальнего свет справа	15	38
Доп. розетка, прикуриватель	25	39
Сервопривод люка	20	40
Передняя правая дверь, предохранитель электромодуля	20	41
Подогрев наружных зеркал	10	42
+12В на электрооборудование от АКБ	10	43
Разъем OBD2, диагностика	10	44
Лампочки на габариты	10	45
+12В на приборную панель от АКБ	10	46
Мотор омывателя лобового стекла , обогрев форсунок омывателя	15	47
Лампочки ближнего света , дневные ходовые огни	20	48
Переключатель освещения +12В от АКБ	15	49
Привод дворников переднего стекла	25	50
Предохранитель бензонасоса	20	51
Обогревательный элемент стекла заднего обзора	25	52
Парковочные огни и габариты, слева	7. 5	53
Парковочные огни и габариты, справа	7.5	54
Предохранитель ЦЗ и электромодуля передней левой двери	20	55
Безключевой доступ	20	56
Привод зеркал внешнего обзора, контроль напряжения АКБ	10	57
+12 В питание автомагнитолы от АКБ	20	58
Электропитание прицепа	20	59
Лампочка ближний свет, справа	20	60
Лампочка ближний свет, слева	20	61
Сервопривод кресла водителя	20	62
Привод боковых стекол	25	63
Свободный разъем	64
AirBag	10	65
+12В освещение салона	10	66
+12В питание иммобилайзера и панели приборов	10	67
Панель приборов, доп. оборудование	7.5	68
Лампочки противотуманок	20	69
+12В от АКБ, питание эдектромодулей	10	70
Дневные ходовые огни	10	71
Свободный разъем	72
Подсветка заднего номера	7.5	73
Лампочки стоп сигналов задних	15	74
ЭБУ двигателя	15	75
Свободный разъем	76
Питание реле ЦЗ	25	77
Питание на дворники +12В задний	15	78
+12В доп. розетка багажника	15	79
Выключение внутреннего освещения, таймер	15	80
Правая дверь, электромодуль задний	15	81
Левая дверь, электромодуль задний	15	82
Подключение магнитолы Bose	10	83
Лампочки заднего хода , +12В от АКБ	10	84
ЭБУ системы кондиционирования	10	85
Подогрев кресел, перед	20	86

Схема предохранительного блока внутреннего Форд фокус 2 после 2007 г. (рестайлинг)

Защищаемый прибор или реле	Номинал,А	№
+12 В питание электроприборов	15	100
Сервопривод люка, сервопривод водительского кресла	25	101
Мотор печки , сажеуловитель для дизельных ДВС	10	102
+12 В от АКБ, освещение внутреннее	10	103
Таймер салонного осветителя	10	104
Подогрев стекла задний	25	105
Безключевой доступ, KeyFree	20	106
OBD2 разъем, приборная панель	10	107
Автомагнитола и доп. приборы	7.5	108
Задняя доп. розетка	25	109
Переключатель дневных ходовых огней на генератор	15	110
20	111
+12В от АКБ топливного насоса
+12 В от АКБ, автомагнитола	15	112
Лампочки габаритных огней	5	113
+12 В от АКБ, иммобилайзер и приборная панель	5	114
Переключение освещения на генератор во время движения	7. 5	115
Лампочки противотуманок	15	116
Подсветка заднего номерного знака	15	117
Задняя дверь, электромодуль левый	20	118
Доп. розетка в багажнике	10	119
Доп. розетка питания для прицепа	30	119
Задняя дверь, электромодуль правый	25	120
Подогрев кресел передних	25	121
AirBag	10	122
Подогрев зеркал наружного обзора	10	123
Левые габариты	10	124
Правые габариты	10	125
Система KeyFree	20	126
Мотор подъемника боковых стекол	30	127
Запасной разъем	128
Дворники переднего стекла	25	129
Запасной разъем	130
Задний дворник	20	131
Задние стопы	10	132
Блокировка дверей, электромодуль пассажирской двери	20	133
Центральный замок, электромодуль водительской двери	20	134
DRL	20	135
Моторчик стеклоомывателя, обогрев форсунок омывателя	15	136
Зуммер салона	15	137
Акселератор, ЭБУ АКПП	15	138
Лампочка дальнего света	20	139
Лампочка дальнего света	20	140
Привод зеркал наружного обзора	15	141
Правая лампочка основного света	20	142
Левая лампочка основного света	20	143

Как Снять Противотуманку На Форд Фокус 3

Как снять противотуманки на Ford Focus | Пособие автомобилиста

В нынешней публикации пойдет речь о самостоятельной подмене противотуманной фары на Форд Фокус 4-ого поколения. Для снятия фары из инструментов необходимо только отвертка с наконечником торкс и, это новенькая ПТФ. В моем случае была куплена запчасть производителя Hi-Drive, ее каталожный номер FL-732.

Чтоб добраться до крепления ПТФ Форд Фокус и без особых усилий ее демонтировать нужно поначалу снять фару головного света. Она крепится 2-мя шурупами торкс, открутив которые конечно снять корпус фары и отложить ее в сторону.

Спустя время рукою находим понизу патрон противотуманные фары, проворачиваем ее на 90 градусов и вынимаем его совместно лампой.

Сейчас откручиваем шурупы фронтального крепления подкрыльника, незначительно отгибаем его, чтоб пролезла рука, после этого вынимаем корпус противотуманные фары, она крепится пружинными защелками, на ее место устанавливаем новейшую.

Похожие публикации:

Замена ПТФ на Форд Фокус 3 от А до Я

Хороший денек! У меня вопрос что, какова процедура смены противотуманных фар на Форд Фокус 3 (разбило камнем из-под колес), необходимо снимать фару либо они изменяются как-то по другому? (Андрей)

Хороший денек, Андрей. По готовности из строя 1-го из противотуманных фонарей нравятся женщинам, следует произвести смену элемента. Ниже будем вести разговор о том, как это делается.

Как заменить ПТФ на ФФ3

Так что заблаговременно приобретите набор противотуманок, в персональном компьютере необходимы также особые окантовки, если их нет — докупите. Новые ПТФ идут в комплекте с блоком управления, который обязан установлен в салоне, однако потому что у вас он уже стоит, то блок для вас не пригодится. Потому можно без проблем поехать на всякую разборку тс и испытать приобрести недостающий фонарь там. То, подготовив что остается сделать нашему клиенту, что для вас будет нужно, приступайте к подмене.

1. Произведите демонтаж разбитой ПТФ 5. Демонтируйте фару для доступа к гнезду ПТФ 3. Установите новейшую «противотуманку»

1. Сначала откройте капот авто. Разбитый ПТФ нужно демонтировать, убрав что остается сделать нашему клиенту стекла, делайте это аккуратненько. Также будет нужно демонтировать и саму фару. Используйте гаечные ключи если вы поставили цель вывернуть винты, которые укрепляют фару. Отложите ее в сторону.
2. После чего нужно произвести установка новых (либо новейшей) противотуманных фонарей. Сначала вы попробуете установить ПТФ через подкапотное место, но спешим вас предупредить что же на самом деле, что у вас этого не выйдет. Чтоб установить «противотуманки», придется снимать защиту картера мотора. Сделав это, вы легко установите ПТФ на место назначения старенькых либо старенькой.
3. Когда установка завершена, необходимо также установить декоративное кольцо. Из салона проверяется работоспособность частей. Происходит такое, что блок управления откажется принимать новейшую ПТФ, тогда для вас придется поменять и вторую, после этого устанавливать новый блок в салоне автомобиля.
4. Если что остается сделать нашему клиенту в порядке, то остались только детали. Для вас будет нужно обновить ПО для компьютера бортовика, это в этом случае, если фары не будут врубаться. Очевидно, эту функцию конечно испытать произвести без помощи других, увы мы все-же порекомендуем для вас обратиться за помощью к спецам. Это бывают мастера на 100 по другому у представителя фирмы. Лучше, чтоб они специализировались на диагностике и обслуживании машин Форд.
5. После такого факта вся сборка происходит в оборотном порядке, фары инсталлируются на место назначения. Как теперь мы понимаем никаких препятствий здесь процессе нет.

Ford Focus 2 — Где У Него Главное Реле?

#1 Sorokin_Vadim

• APC-Пользователи
• 440 сообщений
• Город: Москва
• Пол: Мужчина

Пришлось помогать знакомым, несмотря на полное отсутствие какого то опыта и знания «фирменных фишек» по данному аппарату, поэтому наверное некоторые вопросы покажутся крайне тупыми, за что заранее извиняюсь.

Итак: Фокус 2006г, DURATEC VCT 1.6L одномоментно перестал заводиться, стартер крутит и все.

Попросили помочь меня, ибо знакомых спецов по фордам нет, да и мне сходу неудобно отказать, может там ерунда какая. Скачал первую попавшуюся прогу в инете — FORScan и поехал смотреть.

Искры нет. Импульсы на форсунках, каюсь, не посмотрел, так как прочел ошибки и переключился на них, показалось интереснее. Бензонасос при стартере включается, давление есть.

В системе три нестирающиеся ошибки:

0686-72 высокое напряжение главного реле 0562-71 низкое напряжение системы (может это следствие верхней ошибки?) аккумулятор заряжен.

1000-70 (вот блин, не записал, там что то замудреное было про диагностику, а теперь забыл расшифровку, но ИМХО это что то второстепенное).

И вот собственно вопрос: в Опеле майн реле — это важная вещь, я думал в форде тоже надо начинать с этой ошибки, ТАК ГДЕ ЭТО РЕЛЕ?

В инете выложено два вида расположения реле на подкапотном блоке реле и предохранителей.

В первом случае это реле R6

У нас второй вариант:

В этом варианте главного реле просто нет. Все остальные реле имеют другие назначения, реле R8 главным реле не является, это реле зажигания , оно наоборот отключает часть потребителей при запуске, как я понял.

Кто знает сей аппарат, пожалуйста подскажите:

1. В правильном ли направлении я ищу?

2. Если в правильном, то где искать это реле? Ошибка есть, значит и реле наверное все таки есть.

(Хотя, у Опеля ошибки цепи главного реле Р1230, Р0681- это достаточно неприятно и не всегда говорит о поломке именно реле).

Может я вообще не с того начал поиски.

Заранее благодарен тем, кто не пройдет мимо

• Наверх
• Ник или цитата

+75

APC-Пользователи
870 сообщений

• Город: Сургут
• Пол: Мужчина

www.86chip.ru

• Наверх
• Ник или цитата

#3 Sorokin_Vadim

APC-Пользователи
440 сообщений

• Город: Москва
• Пол: Мужчина

Номер пина не сможете подсказать или там по состоянию проводки сразу все видно будет?

• Наверх
• Ник или цитата

Общие принципы замены

Предварительно необходимо помыть или очистить необходимую часть кузова от пыли. Если блок-фары и отверстия для их крепления загрязнены, чистка обязательна. Замена лампы освещения номерного знака проходит по этапам:

1. Открутить крестовой отверткой болты, которыми крепятся блок-фары к накладке двери багажника. Если те заржавели, воспользоваться WD-40 или жидким ключом: брызните на коррозийные детали и немного подождите. Продукт обеспечит дополнительную смазку и поможет ослабить сопротивление при откручивании.
2. Если фонари закреплены клипсами, то их снять еще легче. Просто подденьте защелки плоской отверткой. Однако плафоны не всегда получается поддеть, тогда нужно сдвинуть их в сторону (левый влево, правый вправо). С другой стороны появится щель, куда можно просунуть плоскую отвертку.

Рекомендуется приобрести дополнительную пару клипс: если фонарь удерживается таким крепежом, при демонтаже пластиковые элементы часто ломаются.

Перед монтажом плафона рекомендуется смазать шурупы и отверстия специальной силиконовой смазкой. Это замедлит процесс коррозии и обеспечит легкое вкручивание.

1. Если необходимо, отшлифовать плафон освещения номерного знака специальной пастой. Не рекомендуется использовать наждачную бумагу. Лучшим вариантом будет замена отработанного корпуса на аналогичный.
2. Зафиксировать плафон подсветки, клипсы вставить с одной стороны, с другой защелкнуть, саморезы прикрутить.

Самостоятельная замена плафона и оптики подсветки оправдана в том случае, если нет повреждения автомобильной проводки. Если отсутствие света связано с закороченным проводом, рекомендуется обратиться в автосервис.

Ford Focus II Замена фонарей освещения номерного знака Ремонт своими руками, расходники

Подсветка багажника и бардачка Ford Focus 2

1. Подсветка багажника Ford Focus 2

На днях задумался о модернизации подсветки багажника, т.к. на FF2 в нем стоит только один плафон с правой стороны, и по честному, по пятибалльной шкале, его свечение можно смело оценить на «0».

Для установки альтернативной подсветки, требуется: 1. Две диодные ленты (я купил белого цвета) 2. 2,5-3 метра провода или 1,5 метра двужильного провода (двужильного не было, поэтому купил обычный) 3. 2 клеммы «ПАПА» (в идеале 4 пары «МАМА ПАПА» и 2 шт. «ПАПА») 3) Изолента (или термоусадка) Сперва нужно вынуть стандартный плафон и соответственно, провода которые к нему подключены и саму лампочку.

Следующим шагом, нужно открутить по одному шурупу с каждой стороны. Для того что бы потом легче было просунуть провода к уплотнителю.

Просовываем провода в отверстие от плафона и слегка отогнув пластиковую обшивку вынимаем провода наружу. Прячем провода под уплотнитель и тянем их к противоположной стороне. Отгибаем пластиковую обивку и просовываем провода внутрь.

Приделываем основные провода к проводам от диодной ленты слева и права. Я сделал это при помощи изоленты, но можно сначала закрепить на них клеммы и соединить. Обязательно проверьте полярность и заматывайте изолентой. С правой стороны, где находится плафон, к проводам крепим клеммы «ПАПА» и засовываем их в плафон с обратной стороны.

Если обе ленты горят, то значит все сделано правильно.

Теперь осталось дело за малым, т.е. хорошенько всё заизолировать, спрятать провода и приклеить ленты.

Тюнинг подсветки багажника Ford Focus 1

Изначально машина досталась мне вообще без подсветки багажника. Проводка для неё существовала, но была спрятана за левой обшивкой багажного отделения.

Место штатной подсветки багажника (седан)

Сюда должен вставляться плафон

Спустя какое то время я добрался до проводки с патроном, вытащил её, закрепил по верху, вставил лампу и за неимением плафона просто примотал патрон изолентой к вышепоказанному месту. Главная цель была достигнута — появился свет в багажнике.

Проводка с патроном под лампу W5W на 5 Вт

Плафон освещения багажника

Поюзав такое освещение понял, что нужно придумать что-то получше потому, что обычная лампа светила тускло и неравномерно по пространству багажника. Решил ставить светодиодную ленту.

Купил 1 метр самоклеющейся светодиодной ленты белого света, срезал штатный плафон от проводки, подсоединил к ленте, провёл всё это по верху, и приклеил ленту. Обзор сделанной работы (слева-направо):

Провода незаметно спрятаны

Справа никаких проводов к ленте нет

Как видно из последнего фото другой конец ленты я замотал изолентой чтобы не случилось короткого замыкания контактов ленты с кузовом авто. Ну, и напоследок, фото багажника в разное время суток:

Как видно из фото, освещение прекрасное Саму ленту со стороны не видно, даже если присесть рядом на корточки.

Только если совсем близко нагнуться, или забраться внутрь

2. Подсветка бардачка Ford Focus

Зимой приходиться ездить почти всегда в темное время суток. Иногда приходится пользоваться бардачком. Света штатного, мне лично, мало. Решил сделать апгрейт.

Купил самый простой плафон и светодиод вместо лампочки к нему. Метр провода, клеммы.

Снимаем бардачок, открутив, по-моему, саморезов 7, звездочкой. Выталкиваем концевик, сжав его лепестки. Выпиливаем окошко под плафон. Я решил выпелить с левой стороны. По середине он не помещался.

Откуда взять плюс и минус, концевик же пластмассовый и хитрой формы?! Пришлось мне его разобрать и подсоединиться к контактам в самом выключателе. Один провод прошел сбоку через отверстие штатное. Для второго провода пришлось сделать отверстие шилом. Извиняюсь, за качество фото. Чуть ниже, фото лучше.

Ну и для кучи, заменил штатную лампочку светодиодом.

Избранное ★

7 апреля 2013, 21:58

Процедура замены лампочки очень простая, но первый раз, когда не знаешь с какой стороны подойти могут возникнуть трудности. Моя сложность заключалась в том, что я не мог понять как вытаскивается плафон. Я видел, что там есть отверстие, но что туда запихать и в какую сторону давить не понимал. Было несколько неудачных попыток добраться до плафона, в первый раз пытался поддеть его самой маленькой отверткой, но мешал номер, второй раз гибкой пластиковой струной. И только на третий раз получилось.

Защелка плафона очень простая, нужно немного надавить с внешней стороны и она отщелкнется.

Лампочку для замены выбрал самую обычную — Philips W5W 5W W2.1×9.5d T10 стеклянный цоколь. Можно было поставить светодиодную, но не вижу в этом особого смысла.

Как правильно подключать прикуриватель напрямую к аккумулятору через предохранитель

Вариант подразумевает выполнение операции.

1. Снять приборную панель. Обычно демонтируется вся консоль и крышка багажника.
2. Подготовить 3 метра кабеля сечением 4 квадрата и отрезок провода для присоединения массы. Также потребуется выносное гнездо предохранителя и плавкую вставку на 20А.
3. Через технологическое отверстие протянуть силовую жилу к аккумулятору и подпаять ее к плюсовой клемме.
4. Отступив 30-40 см от АКБ сделать разрыв магистрали и впаять в нее гнездо предохранителя. Для надежности контакт следует поместить под термоусадку.
5. Минусовую жилу следует посадить на винт в любом удобном месте.
6. В салоне провести провода в посадочное отверстие прикуривателя.
7. Лампу подсветки следует подключить к цепи внутреннего освещения салона.
8. После обратной сборки консоли присоединить к проводке контакты для возможности подключения прикуривателя.
9. Собрать все контакты и установить прикуриватель в свое гнездо.

Подведем итоги

Как обычно бывает, чем дороже автомобиль, тем проблематичнее проводить самостоятельный ремонт,так как сложность его устройство прямо пропорционально его стоимости, и деталь, которую можно самому починить в стареньком ВАЗике, на Ауди непрофессионал даже не сможет найти. На некоторых моделях даже заменить лампочку своими руками не получится. Тем не менее, большинство автомобилей дружелюбны к своим владельцам и позволяют производить замену своих ламп подсветки номеров легко и просто.

Естественно, у разных моделей автомобилей замена ламп производится более-менее по-разному, но, в целом, почти все шаги для их замены совпадают:

К примеру, если взять автомобиль «Форд Фокус», то для замены лампочки нам понадобится только плоская отвертка.

Первым делом помойте автомобиль, это делается для того, чтобы его не загрязнять и пыль не попала во внутрь машины. Обязательно наденьте перчатки, так вы не будете оставлять следы на элементах автомобиля, поэтому от ваших действий они не выйдут из строя

Подденьте отверткой клипсы крепления багажной обшивки, осторожно снимите и отложите в сторону. Проверните плафон с лампочкой на 40 градусов по часовой стрелке, после этого можно будет достать его движением на себя

Старайтесь поставить оригинальную лампочку, так как американский производитель хорошо себя зарекомендовал и является практически эталонным производителем. Когда она будет установлена, то протрите ее чистой спиртовой салфеткой, а затем соберите все в обратной последовательности.

Инструкция по замене лампочки подсветки номерного знака

Надеемся, что вы детально ознакомились с нашей статьей, теперь вы знаете как можно заменить лампочку подсветки номера. Желаем вам удачи на дорогах!

Стоимость замены подсветки номерного знака Ford Focus

ЗАПРОСИТЬ ЦЕНУ

Оценка цена возле ME

Место обслуживания

Рейтинг клиентов

В комплекте бесплатно с этой услугой

онлайн-бронирование

Механик приходит к вам

12-месячная / 12-километровая миля

Бесплатная проверка безопасности по 50 точкам

Наши сертифицированные мобильные механики могут приехать к вам домой или в офис 7 дней в неделю с 7:00 до 21:00.

Посмотреть наличие

Рейтинги клиентов

Услуга по замене подсветки номерного знака

Сколько стоит замена подсветки номерного знака?

В среднем стоимость замены подсветки номерного знака Ford Focus составляет 97 долларов, из них 2 доллара за запчасти и 95 долларов за работу. Цены могут варьироваться в зависимости от вашего местоположения.

Что такое подсветка номерного знака?

Это лампочки, которые освещают передний и задний номерные знаки вашего автомобиля. В некоторых автомобилях по одному на пластину; у других два.

Традиционно это лампы накаливания; т. е. зажигается за счет нагрева нити накала. Эти лампы недороги и дают хороший чистый свет. Однако они быстро умирают и крайне неэффективны, теряя до 90 процентов своей мощности в виде тепла.

Некоторые исследования показывают, что светодиоды или светоизлучающие диоды обеспечивают водителям более безопасное освещение в ночное время. Светодиод представляет собой форму транзистора, который излучает свет при подаче тока. Светодиоды очень нечувствительны к вибрациям, имеют долгий срок службы, загораются намного быстрее, чем лампы накаливания, чрезвычайно компактны, не нагреваются и дают больше света на подаваемый ватт, чем лампы накаливания. Кроме того, они обладают высокой эффективностью. Однако светодиоды дороже.

Имейте в виду:

• Лампы должны быть белого цвета — другие цвета запрещены.
• Лампы должны освещать табличку так, чтобы ее можно было прочитать с расстояния 50 футов.
• Лампы должны быть подключены, чтобы они загорались при включенных фарах или габаритных огнях.

Как это делается:

• Крышка подсветки номерного знака снята
• Лампа освещения номерного знака вынута из патрона и проверена на предмет замены
• Новая лампа установлена ​​в патрон
• Крышка фонаря переустановлена ​​
• Подсветка номерного знака проверена на работоспособность

Наша рекомендация:

• По данным Исследовательского института транспорта Мичиганского университета, светодиоды потребляют вдвое меньше мощности, чем их аналоги с лампами накаливания.
• Трудно заметить, что у вас перегорели фонари номерного знака, пока вас не остановит полицейский и не вызовет на ремонт, поэтому периодически проверяйте их самостоятельно после захода солнца.

Какие общие симптомы указывают на необходимость замены подсветки номерного знака?

• Лампа освещения номерного знака не горит

Насколько важна эта услуга?

Освещение номерного знака необходимо. В большинстве штатов действует закон, требующий, чтобы каждое транспортное средство было оборудовано системой заднего освещения, включая задние фонари, задние отражатели, стоп-сигналы и освещение номерного знака.

Быстрое и простое обслуживание дома или в офисе

Гарантия на 12 месяцев и пробег 12 000 миль

Последние статьи и вопросы

Безопасно ли ездить с залатанной шиной?

Шина с заплатами означает, что герметик наносится на внешнюю часть шины, где находится утечка….

P2289 Код неисправности OBD-II: нажатие на кнопку управления форсункой слишком сильно, двигатель выключен

P2289 Определение кода P2289 Инжектор Слишком высокое управляющее давление — двигатель выключен Что означает код P2289 P2289 — это код OBD-II для модуля управления двигателем (ECM), обнаруживающего, что датчик управляющего давления форсунки (ICP) регистрирует давление топлива, которое. ..

Как утилизировать трансмиссионную жидкость

Трансмиссионную жидкость необходимо менять через регулярные промежутки времени. Старая трансмиссионная жидкость подлежит вторичной переработке. Правильная утилизация помогает уменьшить общий объем отходов.

Шланг, свисающий под днищем автомобиля

Есть множество вещей, которые могут напоминать шланг, свисающий с днища вашего автомобиля. Без дополнительной информации, связанной с симптомами рулевого управления, было бы сложно сказать что-то конкретное. Некоторые вещи, которые следует учитывать:

Почему мой счетчик пройденного пути не работает?

Дисплей одометра обычно позволяет отслеживать поездку A или B на Dodge Avenger 2015 года. Если вы обратились к руководству по эксплуатации и следовали инструкциям по сбросу счетчика пройденного пути, и он не работает, это. ..

Проблема с 4wd

Возможно, проблема с вашим трансфером связана с гарантией. случае учитывая, что он был заменен совсем недавно. Могу порекомендовать отвезти машину к месту замены раздаточной коробки и спросить…

1. Дом
2. оценки
3. Форд
4. Фокус
5. Замена освещения номерного знака

Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.

1 (855) 347-2779 · [email protected]

Читать FAQ

ЗАПРОСИТЬ ЦЕНУ

Как найти предохранитель подсветки номерного знака моего Ford Focus?

Возможно освещение, предназначенное для освещения Ваш номерной знак больше не в рабочем состоянии. Вы должны уже быстро найти причину этого сбоя, потому что вы должны иметь возможность всегда показывать номер вашего Ford Focus и это даже ночью, отсюда и интерес этого освещения.

Во-первых, вы уже должны знать, что виноват не только предохранитель, который только что перегорел. Есть и другие причины этой дисфункции, которые мы обнаружим во второй части.

Легко найти предохранитель освещения номерного знака вашего Ford Focus

С помощью инструкции по эксплуатации вашего автомобиля найдите блок предохранителей , в котором собраны все автомобильные предохранители . Обычно на Ford Focus вам доступны три варианта.

• Посмотрите со стороны водителя, слева над ногами
• второй вариант под капотом возле аккумулятора .
• Последний вариант, под бардачком, сняв пластиковую крышку, защищающую предохранители .

Всегда благодаря этому руководству , найдите предохранитель , управляющий лампочкой подсветки таблички , которая больше не загорается. Вы найдете Список предохранителей для вашего Ford Focus и все сведения о совместимости в конце руководства по эксплуатации вашего автомобиля.

Как определить предохранитель регистрационного фонаря на вашем Ford Focus

Связанный добраться до предохранителя, связанного с фонарем номерного знака вашего Ford Focus , полезно использовать схему предохранителей . Схема предохранителей позволит вам найти место каждого предохранителя с его точной ролью. Таким образом, это позволяет вам разделить несколько предохранителей вашего Ford Focus, а также их разные роли.

Его можно найти в руководстве по техническому обслуживанию вашего Ford Focus. Если у вас его нет, посмотрите в интернете схему, относящуюся к вашему Ford Focus.

Предохранитель дает возможность избежать перегрева слишком большого количества проводов в случае короткого замыкания. Следовательно, это будет щит в случае перегрева, который предотвратит пожар. С того момента, как все было проверено (проводка, лампочки и т. д.), необходимо проверить состояние предохранителей в вашем Форд Фокус .

После того, как вы его идентифицировали, его необходимо изменить.

Замена предохранителя освещения номерного знака вашего Ford Focus

Перед любыми манипуляциями необходимо выключить зажигание вашего Ford Focus. , затем извлеките предохранитель из гнезда, осторожно потянув его вверх пальцами или подходящими маленькими плоскогубцами, не затягивая. Небольшое предупреждение, нить накала, расположенная в верхней части предохранителя, должна оставаться неповрежденной.
Если предохранитель сдох (это вы увидите у черного цвета или с перерезанной нитью ), необходимо заменить его на предохранитель эквивалентной силы тока . На нем написана эта характеристика: вы прочтете число, за которым следует буква «А».

После установки нового предохранителя на ваш Ford Focus проверьте неисправную лампу: если она загорается и не гаснет , вы нашли решение для своего Ford Focus! Если же он не загорается, проверьте состояние нового предохранителя на месте.

Если он не двигался, значит, ошибка пришла откуда-то еще. Если же в этом предохранителе еще стоит проволочная стойка , это говорит о том, что где-то на вашем Форд Фокус короткое замыкание. В этом случае мы советуем вам обратиться к механику, чтобы он провел более серьезное обследование.

Чтобы помочь вам в вашем процессе, мы также написали статью, посвященную предохранителям и обращению с ними на Ford Focus, возможно, она вам поможет:

– – Где находится блок предохранителей на Ford Focus

Проблема с освещением номерного знака моего Ford Focus

Если поиск и замена предохранителя освещения номерного знака не изменили проблему, это может быть просто перегоревшая лампочка .

Действительно ли проблема в предохранителе подсветки номерного знака моего Ford Focus?

В этом случае простая замена решит проблему на вашем Ford Focus. Вы можете сделать тест, заменив лампочку и увидеть результат. Если ничего не меняется, возможны несколько вариантов.

Если дело не в лампочке, давайте рассмотрим другие типы проблем:

Во-первых, возможно, ваш блок BSI неправильно откалиброван , и поэтому он больше не подает мощность, необходимую для зажигания. Его задача состоит в том, чтобы отправить электрических сигналов на различные функции вашего Ford Focus, чтобы они выполнялись. Можно провести несколько простых и быстрых тестов в гараже, чтобы проверить, правильно ли он работает с вашим Ford Focus.

Проблема корпуса Bsi на моем Ford Focus: больше не горит подсветка номерного знака

В противном случае, если ваша коробка BSI работает нормально, проверьте отсутствие кабелей в плохом состоянии . Это имело бы те же последствия, отключили бы электричество. Вам нужно снять обивку багажника с вашего Ford Focus, чтобы добраться до различных кабелей.
Если все эти проверки были проведены и по-прежнему ничего не работает, то вам доступны несколько вариантов, это, скорее всего, связано с предохранителем освещения , у которого есть проблема .

Необходимо знать, предохранитель освещения номерного знака на вашем Ford Focus не просто соответствует этой функции. Другими словами, если у вас неисправность только на этом конкретном освещении, то в данной ситуации ваша вина не в этом предохранителе, а в общем.

Если же у вас не работают габаритные огни или вы заметили другие одновременные поломки на вашем Форд Фокус , то скорее всего это связано с соответствующим предохранителем.

17-летний водитель привел полицию в погоню по бульвару Рузвельта, отчет об аресте показывает

Local News

Erik Avanier, Reporter

Опубликовано: 020Z”> 18 октября 2022 г., 11:11 утра

Обновлен: 18 октября 2022 г., 5:08 вечера

. County, Westside, Ortega, Paxon, Roosevelt Boulevard, Полицейская погоня, Преследование, Авария, JSO, Офис шерифа Джексонвилля

Подпишитесь на наши информационные бюллетени

СВЯЗАННЫЕ ИСТОРИИ

0 28 часов назад на бульваре Рузвельта

Круизер врезался в забор и врезался в дерево во время преследования на бульваре Рузвельта

3 дня назад

Люди в масках, проверка номерного знака спровоцировала погоню за угнанным белым пикапом на бульваре Рузвельта, сообщает полиция

3 часа назад 903 представляет новые подразделения интенсивной терапии и спасения

3 часа назад

Ваш голос имеет значение: лидеры просят кандидатов в шерифы Джексонвилля сосредоточиться на проблемах и прекратить нападения

2 часа назад

Завод Ford Motor в Джексонвилле будет снесен для новой разработки

1 час назад

Женщина, чей внедорожник был сбит преследовавшим его крейсером, говорит, что сломала ногу

Этот высококлассный ноутбук с сенсорным экраном идеально подходит для работы и развлечений , и он поступил в продажу сегодня

Местные новости

2 полицейских автомобиля, гражданский внедорожник, пикап, о котором сообщалось, что он был угнан, все повреждено во время преследования

Эрик Аванье, репортер

020Z”> Опубликовано: 18 октября 2022 г., 11:11 Обновлен: 18 октября 2022 г., 17:08

Tags: Джексонвилль, округ Дуваль, Западный Полицейская погоня, Преследование, Авария, JSO, Офис шерифа Джексонвилля

ДЖЕКСОНВИЛЛ, Флорида – Водитель, который на прошлой неделе возглавил полицию в 8-мильной погоне из района Паксон вниз Согласно отчету об аресте, Бульвару Рузвельта до того, как он разбил угнанный пикап в Ортеге, было 17 лет.

В отчете указано, что водителю, маркизу Фелтону, предъявлено множество обвинений, включая нападение на полицию при отягчающих обстоятельствах, наезд и побег, побег и хранение огнестрельного оружия несовершеннолетним правонарушителем.

В отчете об аресте говорится, что Фелтон использовал пикап как оружие, чтобы помешать JSO заблокировать его в районе Паксона.

Фелтон ранее был судим за попытку вооруженного ограбления.

ПРЕДЫДУЩИЕ ИСТОРИИ: Крейсер прорывается сквозь забор и врезается в дерево во время погони по бульвару Рузвельта | Люди в масках, проверка номерного знака спровоцировала погоню за угнанным белым пикапом на бульваре Рузвельта, сообщает полиция | На видео с видеорегистратора запечатлена погоня полиции на бульваре Рузвельта

Инцидент начался в четверг в районе Паксон, где детективы JSO Gang Unit заявили, что заметили двух человек в масках внутри белого пикапа.

Полиция сообщила, что когда они проверили номер, грузовик вернулся украденным. Следователи рассказали, что когда они попытались остановить грузовик, началась погоня. Он переехал на межштатную автомагистраль 9.5, затем на межштатную автомагистраль 10 и, наконец, на бульвар Рузвельта.

Во время преследования, по данным офиса шерифа, две патрульные машины JSO с маркировкой столкнулись друг с другом, в результате чего они пересекли центральную полосу бульвара Рузвельта на полосу встречного движения. Один из этих отмеченных юнитов врезался в забор и врезался в дерево возле перекрестка с Яхт-клуб-роуд в Ортеге, а второй в лоб врезался в черный спортивный внедорожник гражданского лица.

СВЯЗАННЫЕ: Женщина, чей внедорожник был сбит крейсером, преследовавшим ее, говорит, что сломала ногу

Погоня в конце концов остановилась неподалеку на пустыре между бульварами Ортега и Рузвельта, где грузовик врезался в фонарный столб. На видео с вертолета Sky 4 видно, что грузовик окружен полицией.

По данным JSO, водитель внедорожника, сбитого полицией, доставлен в больницу с травмами, не угрожающими жизни. Полиция сообщила, что ни один из офицеров не был доставлен для лечения травм.

Офис шерифа сообщил, что один из двух человек, находившихся в грузовике, был госпитализирован для лечения неопасных для жизни травм, а другой был задержан на месте происшествия.

Согласно отчету об аресте Фелтона, полиция нашла в грузовике винтовку Diamondback калибра . 223 с 30 патронами. В отчете указано, что второй человек в грузовике был взят под стражу, но имя было отредактировано.

Copyright 2022 by WJXT News4JAX – Все права защищены.

ПОХОЖИЕ ИСТОРИИ

16 часов назад

Видео с видеорегистратора запечатлело полицейскую погоню на бульваре Рузвельта

Cruiser прорывается через забор и врезается в дерево во время погони вдоль бульвара Рузвельта

Преследование привело к аварии с участием полиции Джексонвилля в четверг днем ​​на бульваре Рузвельта, по данным офиса шерифа Джексонвилля.

3 дня назад

Люди в масках, проверка номерных знаков спровоцировала погоню за угнанным белым пикапом на бульваре Рузвельта, сообщает полиция два крейсера и гражданский внедорожник получили повреждения.
