Обзор и подключение диагностический адаптер ELM327 на ВАЗ 2114

Содержание

С какими автомобилями совместим сканер
Как подключить на Android
Интерфейс программы
Как подключить на Windows
Как подключить к iPhone или iPad
Наиболее частые ошибки при подключении
В заключении

OBD (On-Board Diagnostic) обозначает диагностику и контроль основных узлов автотранспортного средства (шасси, двигателя и некоторых вспомогательных устройств). Для проведения самостоятельной проверки систем чаще всего используется диагностический адаптер ELM327 – компактный прибор, который передает данные о работе авто в режиме реального времени.

Все что необходимо для использования ЕЛМ – это ПК, работающий на ОС Windows, телефон или планшет на Андройд или iOS. Если говорить о том, как пользоваться ELM327, то справиться с подключением девайса сможет даже начинающий автовладелец.

Однако прежде чем приступить к эксплуатации устройства, необходимо уточнить совместимость сканера для диагностики с вашим автомобилем.

С какими автомобилями совместим сканер

Чтобы определить какой автосканер подходит для личного авто, достаточно определить протоколы обмена данными.

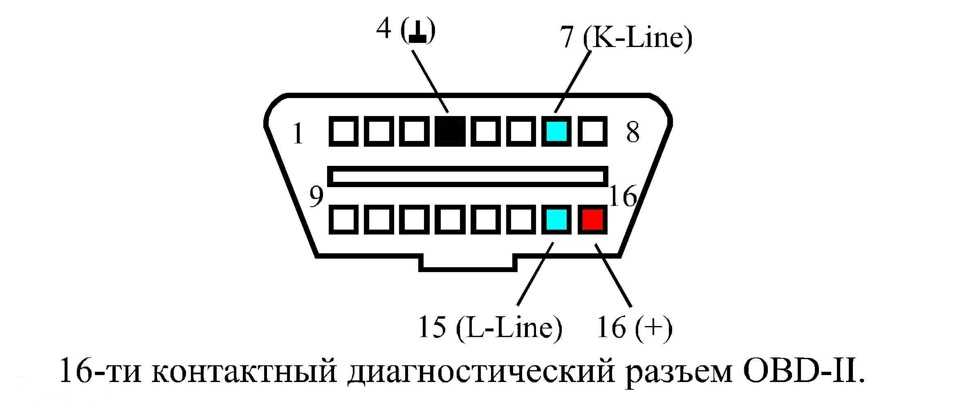

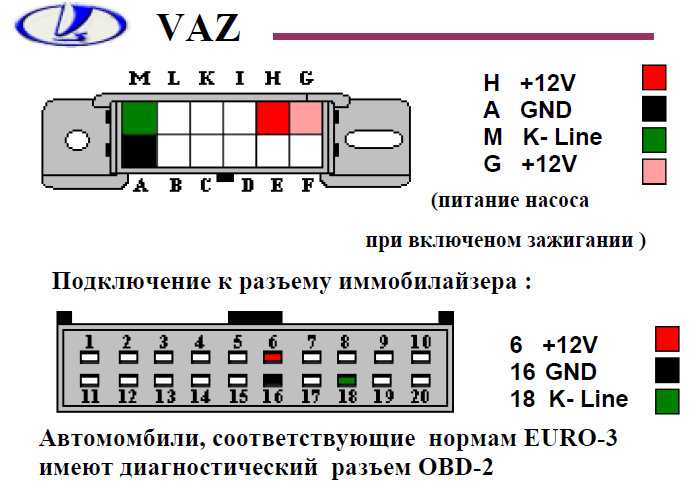

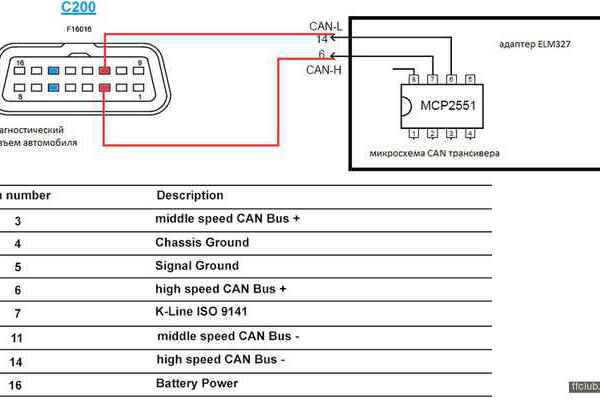

Для этого необходимо взглянуть на колодку OBD-2 и уточнить, какие контакты на ней присутствуют:

Наличие контакта 7 (K-Line) говорит о том, что для диагностики используется протокол ISO 9141-2. Такие диагностические разъемы используются в автомобилях азиатского и европейского производства.
Выводы 4, 5, 7, 15 и 16 свидетельствуют о протоколе ISO14230-4KWP2000, который обычно используется на машинах Daewoo, KIA, Hyundai, Subaru STi и на некоторых моделях Mercedes.

Во всех описанных выше случаях можно смело пользоваться сканером ELM327. Кроме этого, он будет беспрепятственно работать с протоколами:

SAE J1850 PWM/VPW;
ISO 15765-4 CAN 29/11 bit 250/500 Kbaud;
SAE J1939.

Как правило, автосканер ELM327 без проблем устанавливается и подключается на любой автомобиль.

Как подключить на Android

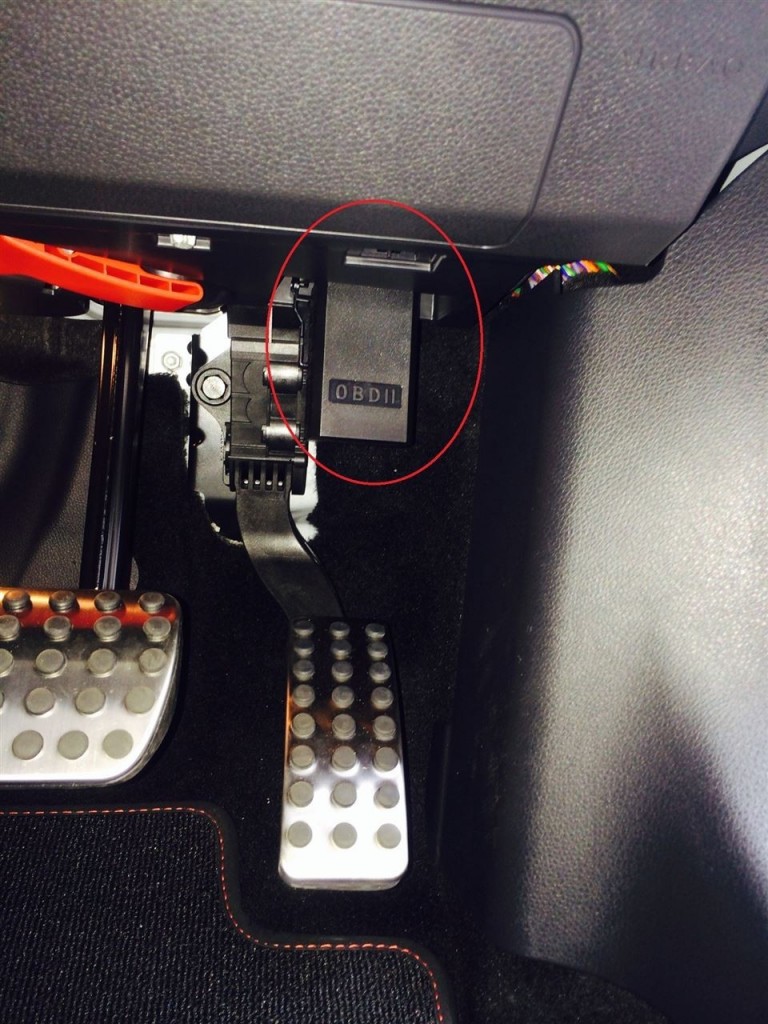

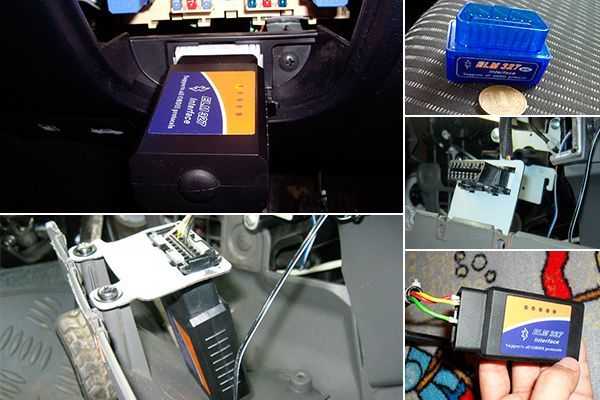

Для подключения сканера ELM327 используется специальное гнездо, которое расположено под рулевой колодкой автомобиля (в салоне).

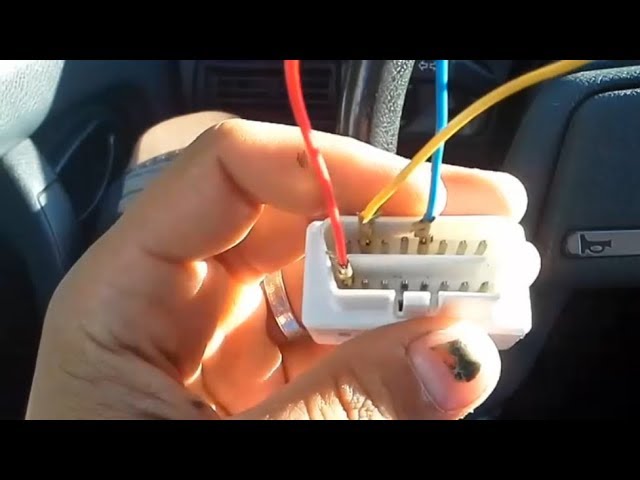

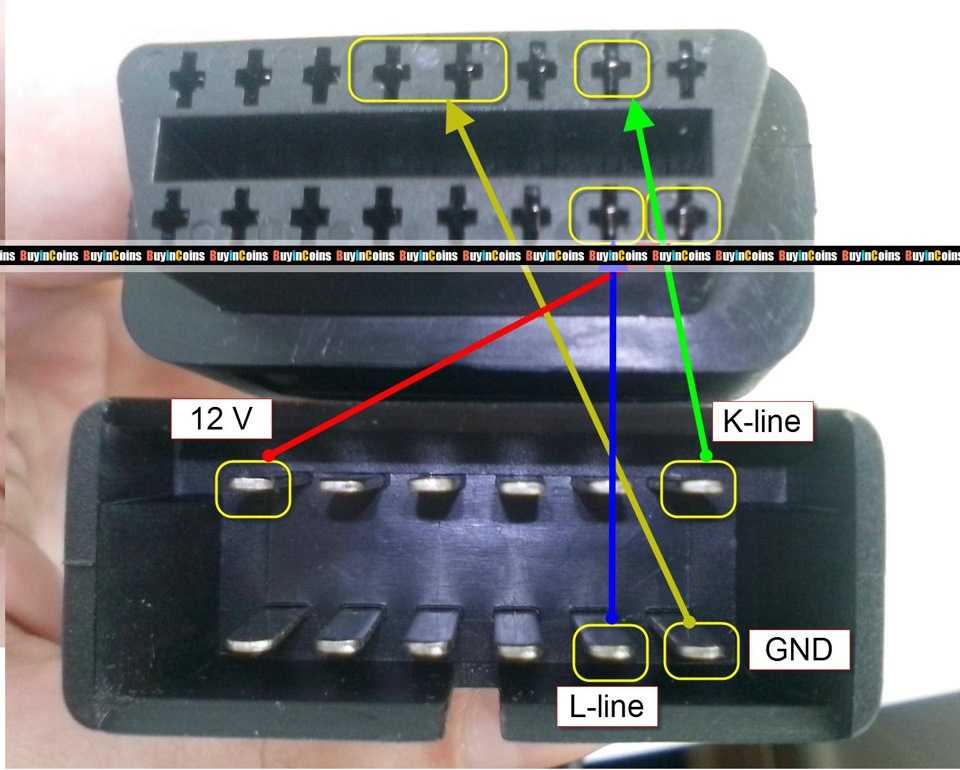

Полезно! Если сканер устанавливается на ВАЗ и прочие отечественные авто до 2006 года выпуска, то, скорее всего, потребуется воспользоваться переходником или адаптером.

Скачать в Google Play небольшую утилиту Torque. Это приложение считается самым лучшим, так как оно позволяет дополнительно считывать ошибки систем авто.

Подключить ELM327 в соответствующий разъем.
Завести двигатель авто.
Активировать блютуз на мобильном устройстве.
Зайти в настройки смартфона и перейти в «Беспроводные сети Bluetooth».
Нажать на «Поиск нового оборудования».
Дождаться, пока на экране телефона не отобразится список доступных устройств.
Выбрать из них OBD 2 и соединиться с ним. Для этого требуется указать специальный код сопряжения, чаще всего это 1234 или 0000.
Когда подключение ELM 327 bluetooth будет завершено, можно переходить к настройкам. Для этого заходим в Torque и выбираем «OBD 2 настройки адаптера».
Далее, необходимо выбрать устройство Bluetooth, то есть сам сканер ELM 327.

Через некоторое время установится соединение, и можно будет приступать к диагностике систем автомобиля.

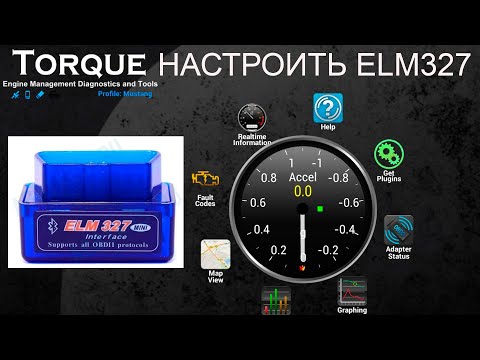

Интерфейс программы

Если говорить про ELM 327 interface OBD 2, то он интуитивно понятен. После установки подключения необходимо дождаться, пока мигающая иконка с изображением автомобиля не перестанет моргать. Если все было правильно, то, устройство сразу начнет работать.

Разберемся, как пользоваться автосканером, а точнее, какие из иконок программы Torque нас будут больше всего интересовать:

OBD Check Fault Code – позволяет считать и расшифровать возможные ошибки автомобиля.
Realtime Information – счетчики, отображающие показатели параметров двигателя в реальном времени. Пользователь может самостоятельно выбирать и добавлять счетчики, которые ему нужны. Для этого необходимо нажать «Добавить экран».

Map View – отображает маршрут передвижения.

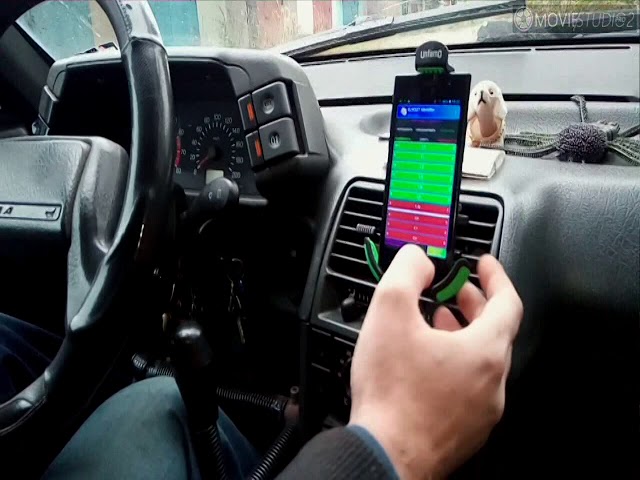

Во время движения автомобиля водитель может смотреть за показателями датчиков давления, скорости, расхода топлива и многого другого.

Если же вы хотите получать более развернутые данные о системах авто, то рекомендуется подключиться к сканеру ЭЛМ через ПК.

Как подключить на Windows

Чтобы разобраться, как подключить сканер к компьютеру необходимо скачать программу ScanMaster.

Полезно! Перед использованием программы, скачанной из сети, ее нужно правильно установить. Для этого, сначала найдите файл с названием «Key» или «Keygen» и сгенерируйте ключ доступа. После этого можно запускать установочный файл с расширением «.exe».

После этого необходимо:

Подключить сканер в разъем в автомобиле.
Завести двигатель машины.
Зайти в панель управления компьютера и перейдите в раздел «Устройства Bluetooth».
Нажать «Добавить устройство» и установить галочку рядом с «Устройство готово к обнаружению» и выбрать «Далее».
Некоторое время будет осуществляться поиск доступных устройств, после чего автосканер подключится к ноутбуку.
Повторно нажать «Далее».
В появившемся окне необходимо вбить один из стандартных кодов: 0000, 1111, 1234 или 6789.
Снова нажать «Далее».
Дождаться автоматической интеграции устройства с ПК и нажать «Готово».

На этом установка ПО для сканера завершена.

Если вы являетесь ярым поклонником яблочной продукции, и вариант подключения к ПК или смартфону Android вас не устраивает, то стоит приобрести специальную модель ELM 327 Wi-Fi, которую можно подключить к любому iOS устройству.

Как подключить к iPhone или iPad

Чтобы заполучить свой собственный диагностический центр для проверки работы автотранспортного средства не обязательно подключаться к сканеру через блютуз. Более современные модели ЕЛМ оснащены Wi-Fi модулем, который позволяет использовать для получения данных практически любое портативное устройство.

Рассмотрим, как установить такое соединение:

Подключить сканер к разъему в авто.
Зайти в раздел, отвечающий за настройки беспроводного соединения и выбрать сеть «CLKDevices».

Справа будет синяя стрелка, на которую необходимо нажать.
В появившемся окне нужно ввести данные адреса IP и маршрутизатора: 192.168.0.11. Также нужно указать стандартную маску подсети: 255.255.255.0.
Чуть ниже необходимо указать порт 35000.

На этом настройка заключена. Зная, как пользоваться сканером ELM 327, достаточно установить любое приложение для быстрой диагностики и прописать в ее настройках те же самые параметры IP и порта.

Однако стоит учитывать, что при настройке частных сканеров могут возникнуть трудности.

Наиболее частые ошибки при подключении

Проблемы, которые могут возникнуть при соединении:

Сканер не подключается к ЭБУ. Такое может случиться по нескольким причинам: прибор не подходит для марки/модели авто, неверно подобран переходник или программа. Иногда водитель забывает пройти инициализацию. Реже подключения не происходит из-за банальной механической поломки – вышел из строя предохранитель, который отвечает за работу разъема OBD II.

ELM327 не показывает данные в реальном времени (например, расход топлива). Дело в том, что данная функция доступна только во время движения автомобиля.
Автосканер не считывает или не сбрасывает ошибки. Часто для активации устройства нужен работающий двигатель, поэтому достаточно просто запустить мотор. Некоторые дешевые модели ELM327 не умеют обнулять ошибки ABS, это решаемо, но требуется модификация прибора.

В заключении

ELM327 – это компактный девайс, который позволит значительно сэкономить на диагностике автомобиля, он прост в использовании и позволяет выводить данные почти на любой ПК или телефон. Тем не менее, перед тем, как самостоятельно подключать автосканер, стоит изучить видео, в котором наглядно показан процесс использования ЕЛМ.

как пользоваться, принцип работы.

Подключение ELM327 Bluetooth к Android-устройству Подключение елм 327 к телефону

Процедура проверки работоспособности автомобильного двигателя может быть выполнена как визуально, так и с помощью дополнительного оборудования, если речь идет о компьютерной диагностике. Одним из устройств, с помощью которых можно диагностировать работу мотора, является адаптер ELM327. Почему ELM327 Bluetooth не подключается к ситуации? Об этом мы расскажем ниже.

[ Скрыть ]

Причины, по которым адаптер отказывается подключаться к ЭБУ авто

Диагностирующие устройства ELM327 оснащаются функцией Bluetooth, с помощью которой возможно взаимодействие девайса с системой по двум протоколам из шести. То есть для подключения к ЭБУ автовладельцу необязательно использовать провод, поскольку можно обеспечить беспроводное соединение.

Зачастую автовладельцы сталкиваются с проблемой невозможности подключения устройства с управляющим модулем, почему такое случается:

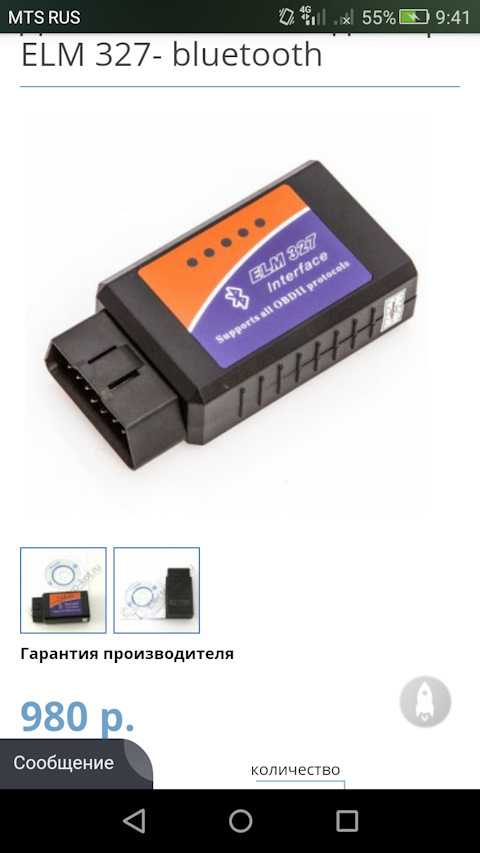

Вы приобрели некачественный адаптер. В данном случае речь идет не о прошивке, а именно о неработоспособности аппаратной начинки, это свойственно для бракованных девайсов. Если плата вышла из строя или изначально является нерабочей, то проверить работоспособность мотора будет невозможно. Соответственно, как и подключиться к блоку управления.
Поврежденный или бракованный кабель, не позволяющий обеспечить связь устройства. Необходимо произвести диагностику провода на предмет выявления повреждений.

Еще одна причина, по которой соединение может отсутствовать, заключается в плохой прошивке. Если версия программного обеспечения слишком старая, то синхронизировать работу девайса с авто будет невозможно (автор видео — канал КОЛХОЗ).

Способы решения проблемы своими силами

Если вы уверены в том, что версия программного обеспечения стоит рабочая, в частности, речь идет о прошивке 1.5 и выше, то решить проблему можно своими силами. Убедитесь в том, что в устройстве есть все 6 протоколов из 6. Подключение к управляющему модулю авто возможно при использовании строк инициализации, это позволит девайсу подстроиться под команды ЭБУ. В данном случае имеются в виду строки инициализации к программам для проверки Хоб Драйв и Torque.

Чтобы решить проблему подключения, необходимо действовать следующим образом:

Для начала нужно подсоединить гаджет к соответствующему разъему, который расположен в автомобиле. Обычно на этом этапе у автовладельцев не возникает проблем с установкой, но в зависимости от конструктивных особенностей транспортного средства, возможно, придется использовать переходник. Как правило, данный разъем располагается под рулевым колесом в салоне машины, в бардачке, за или под ним, иногда штекер монтируется в районе прикуривателя. Более подробно о расположении вы можете узнать из сервисной документации.
После этого следует запустить мотор авто. Сделав это, вы увидите, определяет ли бортовой компьютер подключенный адаптер или нет. Важно именно завести двигатель, а не включить зажигание.
Следующим этапом будет синхронизация работы устройства со смартфоном, причем последний должен работать на операционной системе Android. Для синхронизации оба гаджета подключаются по беспроводному соединению Bluetooth. Для этого необходимо зайти в настройки Bluetooth на телефоне, активировать опцию, а затем произвести поиск всех устройств, находящихся в сети. После того, как телефон выявит устройство, к нему надо будет подключиться, причем для подключения должен использоваться код. Комбинация может быть разной, но, как правило, это цифры 0000, 1111, 1234, 6789.
Если гаджет успешно соединится со смартфоном, то нужно запустить программное обеспечение для проверки. Само ПО необходимо настроить, учитывая параметры работоспособности транспортного средства. Для настройки воспользуйтесь рекомендациями, приведенными в инструкции.
В том случае, если все шаги были выполнены верно, то программное обеспечение должно начать проверку. С помощью утилиты вам будет предоставлена все важные данные о работоспособности двигателя, основных систем, а также контроллеров и датчиков. Если же произошло такое, что синхронизировать девайсы не получилось, то выход также есть — нужно попытаться добавить необходимые строки инициализации.
Необходимо учитывать, что эти строки являются индивидуальными для всех моделей автомобилей и их необходимо вносить в память вручную. Эти данные представлены ниже, если каких-то строк нет, то их без проблем можно найти в сети. Главное, чтобы строки инициализации точно соответствовали вашей модели автомобиля, иначе синхронизировать устройства не удастся.

Друзья, всем привет! В этой статье попробуем подключить автосканер ELM327 по bluetooth к диагностическому разъему автомобиля. Также вы увидите, какой программой для Android я воспользовался для того, чтобы отыскать ошибки в работе двигателя, если таковые имеются.

На самом деле с нашим подопытным авто, к счастью, все хорошо. По крайней мере, лампочка Check Engine на панели не горит. И это тот случай когда говорят, что глаза не видят – сердце не болит. Но все равно интересно, запустится ли в работу данный “свисток” из .

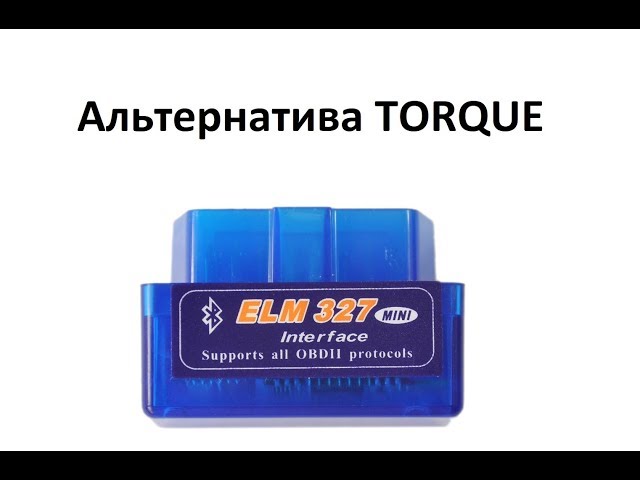

Ведь до того, как вникнуть в тему мне казалось, что кроме приложения Torque Pro (OBD2) больше ничего нет. Но нет, я ошибался. В этой нише представлены разные программы, в том числе, как я понял, от русских разработчиков.

И вот тут сыграла привычка, поскольку выбор все-таки пал на то, что больше всего на слуху. Поэтому из всего ассортимента использовать будем все же именно Torque. Честно скажу, даже не разбирался в преимуществах именно этой программы, просто скачал ее и все:

К слову надо сказать, что она имеется двух видов: Lite и Pro. Последняя платная. Стоимость составляет 4 доллара с небольшим хвостом. Но выбрать пришлось именно вариант за деньги, ведь бесплатный имеет какой-то очень убогий интерфейс.

Еще одной приятной новостью будет тот факт, что на всем известном форуме 4PDA имеется большая ветка, посвященная данному приложению. Если там покопаться, то можно найти много чего интересного. Например, довольно внушительный список авто , с которыми гарантированно работает автосканер ELM327 через bluetooth.

Итак, первым делом нужно подсоединить адаптер к диагностическому разъему машины (на примере Kia Rio). На всякий случай делать эту процедуру следует на заглушенном двигателе. Как говорится, лучше перестраховаться:

Затем включаем зажигание, заводим мотор и нажимаем кнопку “ON” на самом сканере. После этого на телефоне с Android активируем bluetooth и запускаем поиск новых устройств. Обнаруживается некто “OBDII”:

Вводим ПИН-код. В нашем случае это “1234”. А вообще, комбинации могут быть разные, поэтому этот момент нужно сразу уточнять у продавца, если в описании товара об этом ничего не говорится:

На следующем шаге открывается главное окно программы Torque Pro. В моем случае соединение с блоком управления машины настроилось автоматически, поскольку на главном приборе можно увидеть обороты двигателя:

Но так бывает далеко не всегда. Поэтому, если у вас сопряжения при первом включении не произошло, не расстраивайтесь. В этом случае нужно нажать на значок шестеренки в левом нижнем углу, затем пройти по пути “Настройки адаптера OBD-Тип подключения” и выбрать пункт “Bluetooth”:

Затем в разделе “Выберите Bluetooth устройство” ставим галку напротив имени сопряженного устройства (сканера):

После этого следует возвратиться на главный экран программы и выбрать раздел “Состояние адаптера”:

Здесь нужно обратить внимание на то, чтобы стояли все четыре галки как на скриншоте ниже. Если у вас такая же картинка, значит, ELM327 по bluetooth уже работает исправно:

Поэтому сейчас следует перейти в меню “Считывание ошибок” и, собственно, запустить процесс:

Как и предполагалось, в нашем случае ничего не нашлось. Значит, и сбрасывать нечего. Но в случае обнаружения неисправностей можно отыскать код ошибки в базе программы Torque Pro. Для этого нужно вызвать дополнительное меню вверху экрана:

Что еще можно здесь посмотреть? А вот что. Если перейти в “Приборную панель”, то становятся доступны для просмотра показания различных датчиков, таких, например, как температура охлаждающей жидкости, пропуски зажигания, давление во впускном коллекторе:

Кстати, друзья, несмотря на примитивность используемой схемы (автосканер ELM327 и Android-устройство), общее количество доступных для мониторинга показателей для моей машины на один экран так и не вместилось. Вот и думайте:

Но если вам и этого мало, тогда можно использовать дополнительные PID`ы (расширения) к приложению. Конечно же, они платные и идут под определенную марку авто. Загрузить их можно в соответствующем разделе настроек Torque Pro:

Ну что же, товарищи, вот мы с вами и подключили автосканер ELM327 по bluetooth к диагностическому разъему автомобиля. Также проверили его в работе, тем самым здорово сэкономив. Ведь такая процедура в профессиональном сервисе обходится недешево.

Конечно, в этой статье были описаны далеко не все возможности такой системы, но основной смысл задуманного понятен. Напишите, пожалуйста, в комментариях свои мысли по этому поводу. А в завершение, как всегда, давайте посмотрим очередное интересное видео.

Со временем любой автомобиль постепенно начинает выходить из строя. Чтобы предупредить появление поломок в узлах машины, автомобилисты вынуждены ежегодно проводить дорогостоящую диагностику. Однако сегодня на рынке появились специальные устройства которые позволяют самостоятельно выполнить эту процедуру. Одним из таких гаджетов является Bluetooth-адаптер ELM327 . Компактное устройство позволяет моментально считывать информацию о работе авто. При этом можно использовать обычный смартфон или ноутбук. Также сегодня в продаже есть Bluetooth-адаптеры ELM327 со встроенным модулем беспроводного соединения. Благодаря этому подключиться к девайсу можно даже через Wi-Fi.

Подключение к смартфону

Владельцы телефонов, работающих на ОС Android, могут без проблем произвести диагностирование систем автомобиля самостоятельно. Для этого достаточно совершить всего несколько манипуляций:

Скачать программу Torque и установить ее на свой смартфон.
Подключить в разъем в машине (обычно он находится под приборной панелью, справа от руля).
Завести машину и дождаться, пока на миниатюрном девайсе загорится световой индикатор.
Зайти в настройки беспроводных соединений смартфона.
Активировать Bluetooth и перейти в его настройки.
Нажать «Поиск доступных устройств».
Дождаться загрузки списка девайсов.
Выбрать OBD 2.
Система потребует ввести специальный код сопряжения. Обычно это стандартные цифровые сочетания (1234, 6789 или 0000).
Если система распознала код, то на экране должно появиться сообщение о том, что сорпяжение устройств прошло успешно и блютуз работает хорошо.
Запустить установленную утилиту Torque. При этом программа покажет, что единственный найденный прибор пока что неактивен.
Зайти в меню смартфона и перейти во вкладку «Настройки». В этой вкладке необходимо выбрать OBD 2 и нажать «Тип соединения».
Выбрать устройство блютуз.
Найти диагностическое устройство в списке.
Пройти на главный экран утилиты и выбрать «Статус адаптера».
Дождаться соединения ЭБУ авто с Bluetooth-адаптером ELM327 . При этом на экране должны появиться 4 зеленые «птички». Если хотя бы одна из них не горит, то на каком-то этапе настройки была допущена ошибка. В этом случае нужно повторить подключение заново.

После этого можно зайти на главный экран и убедиться, что программа и диагностический адаптер работают корректно. Об этом будут свидетельствовать данные о текущих оборотах двигателя.

Диагностический адаптер ELM327 позволит получить всю нужную информацию о работе систем и их ошибках. Также можно будет получать данные в реальном времени (например, о расходе топлива и многого другого).

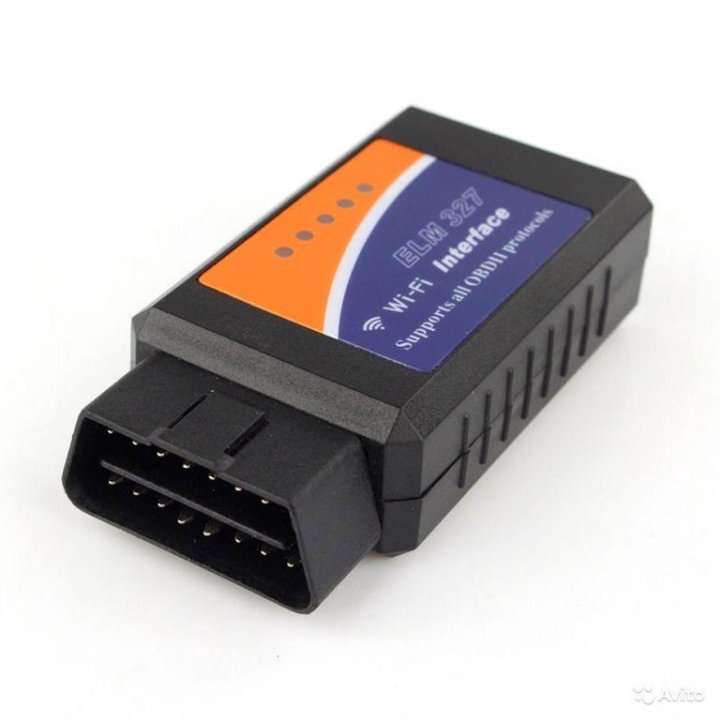

Как подключить ELM327 Wi-Fi

Для того чтобы воспользоваться беспроводным подключением, необходимо выполнить следующие шаги:

Подключить в соответствующий разъем в автомобиле.
Запустить двигатель машины.
Зайти в настройки беспроводного соединения на планшете, телефоне или портативном компьютере.
Выбрать сеть V-Link и осуществить подключение к ней.
Запустить диагностическую программу (существует огромный перечень утилит, которые можно скачать через интернет).
Пройти в настройки программы и указать стандартный IP адрес 192.168.0.10.
Вписать в поле «Маска подсети» 255.255.255.0.
Порт можно оставить по умолчанию или указать 35000.
Произвести сопряжение систем авто и Bluetooth-адаптера ELM327 . Некоторые программы для диагностики также требуют указать данные о машине. В этом случае необходимо вписать марку, год выпуска и мощность двигателя в соответствующие поля. Также нужно будет указать наиболее удобные для водителя единицы измерения.

Bluetooth адаптера ELM327: инструкция по подключению к ПК

Для того чтобы интегрировать устройство с портативным компьютером, который работает на ОС Windows, необходимо:

Включить зажигание АТС и воткнуть устройство для диагностики в соответствующий разъем.
Установить на компьютер программу ScanMaster. Разумеется, можно найти и любую другую утилиту для работы с адаптером, однако данное ПО считается самым лучшим.
Зайти в панель управления программы и выбрать «Устройства блютуз».
Добавить доступные устройства и после того, как их перечень загрузится, выставить галочку напротив «Готово к обнаружению».
Нажать «Далее». После этого ПК автоматически найдет сканер.
Снова нажать на клавишу «Далее».
Ввести в появившееся окно код для соединения устройств (как и в первом случае это стандартная комбинация цифр).
Еще раз нажать «Далее».
Следовать инструкциям программы, которая должна интегрировать устройство в автоматическом режиме.
Нажать «Готово».

После этого можно начать пользоваться ScanMaster. Лучше всего, если программа OBD 2 адаптера Bluetooth ELM327 будет подключаться и производить настройки в автоматическом режиме.

Теперь рассмотрим основные функции адаптера. Какие данные можно узнать при помощи данного автосканера?

Какие ошибки позволяет выявлять адаптер для диагностики авто?

При помощи автосканера ELM327 можно быстро просмотреть активные ошибки, связанные с работой мотора. Кроме этого, программа помогает выявить основные неисправности и с точностью определить, в каком именно узле они произошли.

Итак, какие же данные предоставляет программа и в чем заключается ее функционал:

Считывает или стирает коды неисправности в автомобиле. При этом все текущие ошибки тщательно анализируются сразу после запуска диагностики авто. Если программа обнаруживает хотя бы минимальные неисправности в работе двигателя, то загорается лампочка «Проверьте двигатель».
Предоставляет текущие данные машины. Это означает, что mini адаптер Bluetooth ELM327 предоставляет автовладельцу всю необходимую информацию о работе агрегатов, которые активны в реальном времени.
Отображает информацию с приборной панели машины. При этом можно производить анализ параметров.
Отображает графики. Для удобства оценки работы систем в программах предусмотрено построение графиков. При этом автовладелец может самостоятельно их настраивать, отключая и включая нужные информационные блоки.
Осуществляет тестирование датчиков кислорода и много другого.

Преимущества устройства

На сегодняшний день подобный девайс позволяет значительно сэкономить на диагностике. Его стоимость окупается уже через несколько месяцев использования устройства. При этом проверить работу систем можно в любое время. Например, если автомобиль стал плохо работать на оживленной трассе, автовладелец сможет за считанные секунды определить, какой именно узел дал сбой.

Также к преимуществам прибора стоит отнести его компактные размеры, широкий функционал, удобство применения и низкую стоимость. Тем не менее гаджет обладает и рядом минусов.

Недостатки

Из минусов ELM327 можно выделить отсутствие протоколов для машин японского производства. К сожалению, владельцам данных авто приходится пользоваться другими диагностическими приборами. Также некоторые автовладельцы отметили, что девайс способен только сканировать системы, вносить изменения при помощи него невозможно.

Также после покупки девайса разбираться с его настройками придется самостоятельно, так как в комплекте отсутствует инструкция. Однако этот нюанс сложно отнести к минусам, ведь установка автосканера интуитивно понятна.

Data-lazy-type=”image” data-src=”http://androidkak. ru/wp-content/uploads/2017/07/ELM327-Bluetooth.jpg” alt=”ELM327 Bluetooth”> Пользователи гаджетов иногда интересуются, как правильно подключить ELM327 Bluetooth к устройству с Android. Это приспособление предлагает простой способ сканирования системы OBD-II и чтения PID.

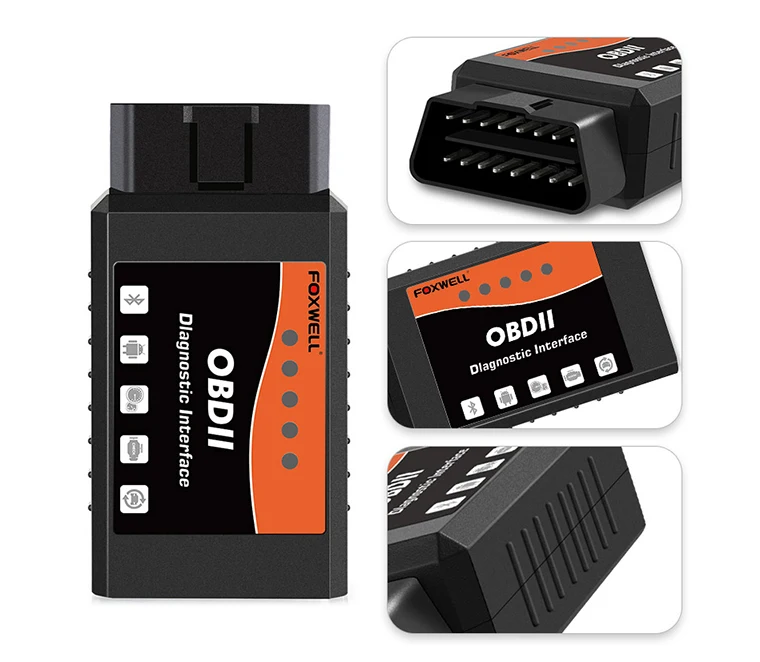

Прибор ELM327 представляет собой недорогой инструмент для компьютерной диагностики. Он может оказаться полезным даже для опытных специалистов, которые по каким-то причинам не имеют доступа к специализированным инструментам сканирования. Но прежде чем установить его, нужно выяснить все нюансы.

Какие гаджеты совместимы с этим прибором

Самая распространенная проблема с ELM327 заключается в том, что некоторые бюджетные сканеры имеют несанкционированные копии микроконтроллера . Эти чипы часто демонстрируют странное поведение. Кроме того, даже легальное оборудование отказывается работать с некоторыми аппаратами. Если пользователь хочет использовать гаджет iOS или Андроид в качестве диагностического прибора, то ему следует обратить внимание на вышеуказанные проблемы.

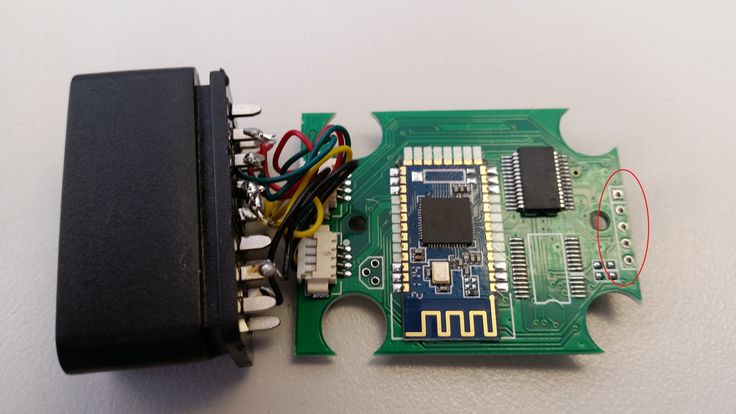

Средства сканирования, которые включают микроконтроллер ELM327 и чип Блютуз, могут соединяться со многими устройствами, но есть определенные ограничения. В основном с этим инструментом работают смартфоны, планшеты и ноутбуки. Самый удобный способ осуществить подключение ELM327 Bluetooth – подсоединить сканер к телефону. Но не все смартфоны поддерживают данную технологию. В черный список попадают продукты Apple iOS, такие как iPhone, iPod Touch и iPad.

Причина, по которой вышеуказанные девайсы обычно не работают со сканерами ELM327, заключается в том, что у них своеобразный подход к обработке сигнала Блютузом. Большинство Bluetooth-сканеров не могут соединиться с продуктами Apple, и это означает, что их обладателям лучше использовать протоколы USB и Wi-Fi. Исключение составляют устройства Jailbroken, но их использование может привести к появлению неприятных побочных эффектов. В отдельных случаях у других смартфонов тоже могут возникать проблемы со сканерами ELM327. Обычно эти проблемы связаны с несанкционированными копиями микроконтроллеров, которые не содержат обновленный код.

Инструкция по настройке диагностического адаптера ELM 327 WiFi с программой DashCommand скачать

Если Вы приобрели диагностический адаптер на базе чипа ELM 327 и у Вас возникли сложности с его настройкой, то на данной странице, Вы найдете инструкцию на русском языке для ELM327. На нашем сайте присутствуют инструкции для elm327 различных модификаций (USB, Bluetooth, Wi-Fi )

Видео инструкция по подключению elm327 Bluetooth

Сравнение версий адаптеров elm327 Bluetooth v1.5 и версии 2.1. В чем их отличия и почему возможно не подключение к автомобилю.

Итак, приступим, если у Вас имеется диагностический адаптер ELM327 Bluetooth то для его работы с программой Torque Вам необходимо:

1. Подключить диагностический адаптер ELM 327 Bluetooth к диагностическому разъему OBD II Вашего авто после чего необходимо включить зажигание.

2. Затем включите модуль Bluetooth на Вашем устройстве (смартфон или планшетный ПК на платформе Android).

4. После этого откройте программу Torque.

5. Перейдите в меню программы пункт «настройки».

6. Откройте раздел “OBD2 настройки адаптера / Выберите устройство Bluetooth” и выберите Ваш адаптер ELM 327 Bluetooth (имеет идентификатор “CHX”, “OBDII”, “CBT”, “Vgate” и т.п.) из списка.

7. После этого нажмите на иконку с надписью “Adapter Status” и проверьте подключение (должны появится зеленые галочки у первых 3-х пунктов в списке).

8. Так же выбрать протокол вручную можно в пункте “Профили автомобиля” (находится в том же меню, где и “настройки”).

9. После этого Вы можете начинать диагностировать Ваш автомобиль!

Как подключить обд2 через блютуз на Андроид?

Инструкция по подключению ELM327 Bluetooth к Android

Содержание

1 Инструкция по подключению ELM327 Bluetooth к Android
2 Подключение ELM327 bluetooth к смартфону на ANDROID
3 Подключение ELM327 Bluetooth к Android-устройству
- 3.1 Какие гаджеты совместимы с этим прибором
- 3.2 Как подключить прибор
  - 3.2.1 Похожие статьи
4 Как подключить и настроить диагностический автомобильный сканер кодов OBD II CAN?

1) На мобильном устройстве на базе ОС Android, к которому планируется подключение прибора ELM 327 Bluetooth заходим в Android Market (google Play), в поиске набираем ELM 327 и скачиваем программу, через которую планируем работать. Мы рекомендуем использовать программу Torque Pro или OBD Авто Доктор, но вы можете использовать любую другую. На выбор есть как платные, так и бесплатные программы.

2) Подключаем прибор в гнездо бортового компьютера автомобиля обычно это гнездо подходит напрямую к прибору. В некоторых случаях (ВАЗ до 2006г., lanos до 2006г., Шевролет нива до 2006г. и др.) придётся воспользоваться переходниками. Гнездо обычно находится под рулевой колонкой в салоне автомобиля. Уточнить расположение разъема в вашем автомобиле можно

3) После этого заводим автомобиль. На некоторых автомобилях связаться с компьютером не получается если автомобиль не заведён.

4) Теперь следует установить связь прибора с устройством на Android с помощью Bluetooth. Для этого заходим в настройки Bluetooth вашего устройства и включаем сначала сам Bluetooth, а затем поиск устройств. После обнаружения ELM 327 подключаемся к нему используя код для подключения 1234, 6789, редко — 0000 или 1111.

5) После того как мы подключили Android устройство к прибору ELM 327 заходим в программу которую скачали заранее на первом шаге. В ней заходим в настройки и выставляем настройки согласно нашим условиям. В некоторых программах по-разному это приходится делать, но смысл один и тот же. Нужно в программе выбрать именно тот ELM 327 который в данный момент подключен к устройству на Android.

6) После этого если мы всё сделали правильно, то программа должна заработать. И в таком случае на примере «Torque» можно добавить несколько разных графиков, схем или датчиков на экран и наблюдать за показаниями в прямом эфире. Также при удачном соединении прибора и автомобиля, возможно, будет посмотреть показатели датчиков автомобиля, прочитать ошибки и удалить их из памяти автомобильного компьютера.

elm327rus.ru

Подключение ELM327 bluetooth к смартфону на ANDROID

Подключаем ELM327 bluetooth адаптер к OBD2 разъему в машине. Заводим двигатель.
Берем смартфон, заходим в МЕНЮ ⇒ НАСТРОЙКИ ⇒ BLUETOOTH
Включаем BLUETOOTH и нажимаем кнопку поиск устройств
Находим адаптер и вводим PIN код доступа: 6789, 1234 или 0000. Все, сопряжение с устройством завершено.
Запускаем любую программу для диагностики с помощью сканера ELM327 bluetooth. Программы можно скачать на нашем сайте в разделе Программы для ELM327. Дальнейшие действия рассмотрим на примере программы Torque.
Заходим в НАСТРОЙКИ TORQUE ⇒ НАСТРОЙКИ АДАПТЕРА OBD.
Выбираем Тип подключения: Bluetooth Bluetooth устройство: CHX
Подключение ELM327 bluetooth к смартфону на ANDROID завершено. Можно работать с программой, считывать данные с датчиков двигателя, производить чтение/стирание ошибок Check Engine и т.д.

(Пока оценок нет) Загрузка…

elm3.ru

Подключение ELM327 Bluetooth к Android-устройству

Пользователи гаджетов иногда интересуются, как правильно подключить ELM327 Bluetooth к устройству с Android. Это приспособление предлагает простой способ сканирования системы OBD-II и чтения PID.

Какие гаджеты совместимы с этим прибором

Самая распространенная проблема с ELM327 заключается в том, что некоторые бюджетные сканеры имеют несанкционированные копии микроконтроллера. Эти чипы часто демонстрируют странное поведение. Кроме того, даже легальное оборудование отказывается работать с некоторыми аппаратами. Если пользователь хочет использовать гаджет iOS или Андроид в качестве диагностического прибора, то ему следует обратить внимание на вышеуказанные проблемы.

Средства сканирования, которые включают микроконтроллер ELM327 и чип Блютуз, могут соединяться со многими устройствами, но есть определенные ограничения. В основном с этим инструментом работают смартфоны, планшеты и ноутбуки. Самый удобный способ осуществить подключение ELM327 Bluetooth — подсоединить сканер к телефону. Но не все смартфоны поддерживают данную технологию. В черный список попадают продукты Apple iOS, такие как iPhone, iPod Touch и iPad.

Как подключить прибор

Если сканер совместим со смартфоном, планшетом или ПК, то процесс его подключения будет очень простым. Нужно выполнить следующие шаги:

подключить прибор к порту OBD-II;
выбрать на девайсе поиск доступных соединений;
выбрать инструмент сканирования;
ввести код подключения.

В большинстве случаев документация, которая поставляется в комплекте со сканером, содержит код подключения и специальные инструкции, необходимые для определенной модели. Если документация не содержит пароля, можно попробовать одну из следующих комбинаций:

Если не удается подобрать код, следует обратиться за помощью к разработчику сканера. В случае если девайс ELM327 не удается соединить со смартфоном, нужно иметь в виду, что на это могут быть разные причины. Прежде всего нужно попробовать альтернативные коды подключения. После этого можно будет попытаться соединить сканер с другим гаджетом. Некоторые неисправные копии микроконтроллеров не могут подключиться к определенным смартфонам, но при этом отлично сочетаются с ноутбуками.

Еще одна причина, которая может привести к неудачному соединению, — это ограниченное время для обнаружения. Большинство гаджетов ELM327 могут быть обнаружены сразу же после того, как их подключают, но через какое-то время они уже недоступны.

Если пользователь выполняет соединение в течение 1 минуты после подключения данного устройства к гнезду OBD-II, то никаких проблем возникнуть не должно.

Если сканер по-прежнему не подключается, значит, как минимум 1 из его узлов поврежден. В связи с этим рекомендуется воздерживаться от использования дешевых копий, которые могут изначально обладать встроенными дефектами. Основной альтернативой ELM327 считаются гаджеты, использующие соединения Wi-Fi и USB. Сканеры Wi-Fi обычно дороже, чем Bluetooth, но их можно использовать с продуктами Apple. Большинство гаджетов USB не предназначены для iOS, но какие-то функции все же поддерживаются.

Как подключить и настроить диагностический автомобильный сканер кодов OBD II CAN?

КРАТКОЕ СОДЕРЖАНИЕ:

Подключите устройство к телефону по Bluetooth
Подключите устройство в настройках программы Torque

После покупки автомобильного диагностического сканера кодов OBD 2 нам очень часто задают вопрос – как его использовать? Действительно, разобраться с подключением бывает непросто, особенно, когда первый раз держишь устройство в руках. Именно поэтому мы написали данную статью – надеемся, она поможет Вам приступить к работе с устройством сразу после покупки и не терять драгоценное время.

Для начала давайте рассмотрим само устройство. Оно представляет собой небольшую коробочку, которая является, фактически, переходником для подключения Вашего смартфона к автомобилю через Bluetooth. Всей расшифровкой и обработкой информации занимается Ваш телефон – при помощи специальной установленной программы. Именно наличие практически у каждого человека небольшого смартфона сделало возможным производство бытовых автомобильных сканеров OBD II. Раньше для расшифровки использовались мощные компьютеры, которые устанавливались только в автосервисах. А теперь проверить состояние всех систем Вашего железного коня можно так же легко, как сделать покупку в обычном магазине! А самое главное – автомобильный сканер является «мультимарочным», то есть, подходит для абсолютно любого автомобиля!

Но вернемся к нашему устройству:

Рис. 1. Внешний вид автомобильного диагностического сканера OBD 2

В некоторых моделях сканеров в комплекте с устройством идет диск с программным обеспечением. Но на самом деле, для работы он совершенно не обязателен. Все, что нам нужно – это само устройство и смартфон.

Первое, что нам нужно – это найти диагностический разъем в автомобиле. Многие люди сразу лезут под капот, но в большинстве случаев разъем находится внутри салона, где-то под рулевой колонкой. Скажем честно – чтобы его обнаружить, придётся постараться. Советуем использовать фонарик. Зато после того, как он будет найден, Вы сможете устанавливать сканер не глядя.

Следующим шагом идет установка самого сканера. Желательно производить установку при заглушенном автомобиле. Разъем устроен таким образом, что неправильно вставить устройство невозможно.

После установки в разъем на устройстве загорится индикатор.

Теперь нам понадобится сама программа. Мы (сотрудники интернет-магазина «Азиада») пользуемся смартфонами на Андроиде, поэтому статью пишем исходя из собственного опыта. На смартфонах с другими операционными системами процесс будет очень похож, мы уверены, что Вы без труда разберётесь.

Итак, открываем Google Play Market. Существует большое количество программ для диагностики, они отличаются возможностями, интерфейсом и т.д.. Лично мы используем программу Torque – управление в ней интуитивно понятно и не требует каких-либо особых знаний. Впоследствии Вы всегда сможете установить другой софт.

Рис. 2. Приложения в Play Market при поисковом запросе «Torque»

Вбив в поисковую строку «Torque», мы увидим, что таких программ две – платная версия и бесплатная (см. рис. 2). Для начала есть смысл не тратить деньги и поставить бесплатную версию. В 99% случаев ее возможностей достаточно.

Устанавливаем…

И получаем вот такой ярлык на рабочем столе:

Рис. 3. Ярлык программы «Torque» на рабочем столе

Теперь нам нужно соединить смартфон и автомобильный диагностический сканер кодов через Bluetooth. Соединение происходит в два этапа – первым этапом мы должны объяснить Андроиду, что у нас есть новое Bluetooth – устройство и нам нужно его подключить к телефону. Вторым этапом мы должны объяснить программе Torque, что подключенное по беспроводному каналу устройство и есть наш сканер.

Для этого открываем в вашем телефоне «настройки», выбираем закладку «Bluetooth», затем в списке ищем сканер. Если его там нет – вытащите и установите его в разъем еще раз, возможно, он просто впал в «спящий режим».

Рис. 4. Подключение автомобильного диагностического сканера через Bluetooth

Иногда прибор определяется весьма странно, например, как на рисунке – 00:11:10:24:03:49. Но после того, как Вы его подключите, он обретет свое «настоящее» имя и станет называться Aut-Tech.

Итак, щелкаем на устройство в списке. Выскочит окошко, в котором нужно будет ввести пароль – 1234. Возможно, у других устройств пароль будет другим, но это всегда простейшее сочетание символов – 1111, 0000, 1234, 123456 и так далее. После ввода пароля нажмите клавишу «ОК».

Рис. 5. Запрос пароля для подключения

Устройство будет подключено. Обратите внимание на забавный факт – на многих смартфонах значок беспроводного соединения не меняет цвет!

Тем не менее, в списке появится надпись – «авторизовано».

Рис. 6. Устройство Aut-Tech авторизовано

Теперь запускаем саму программу. Затем на экране щёлкаем на кнопку с шестеренкой – это «настройки». В зависимости от типа Вашего устройства и диагонали экрана внешний вид может отличаться от наших картинок. В некоторых случаях настройки вызываются нажатием на отдельную кнопку на корпусе смартфона. Это зависит только от модели аппарата, который Вы используете.

После нажатия появится меню, в котором выбираем «настройки»:

Рис. 7. Кнопка «Меню» в программе «Torque»

В настройках среди прочего нам нужно проверить раздел «Connection» — должно быть установлено «Bluetooth» (бывают адаптеры с подключением по Wi-Fi, настраиваются практически так же).

И самое главное – нажмите на раздел «Device». Выскочит список всех устройств, которые Вы подключали по Bluetooth – Ваши гарнитуры, беспроводные колонки и прочее. В списке выберите Aut-Tech – это и есть наш диагностический сканер.

Рис. 8. Интересующие нас пункты меню

Рис. 9. Выбор устройства Bluetooth

Примечание: В нашем случае мы ничего не подключали к данному планшету ранее, поэтому в списке и присутствует только «Aut-Tech». У Вас ситуация может быть немного иная.

ПОЗДРАВЛЯЕМ! УСТРОЙСТВО ПОДКЛЮЧЕНО И РАБОТАЕТ!

Как это проверить? Самый простой вариант – считать показания какого-либо датчика. Идеально для этих целей подходит датчик напряжения на аккумуляторе. Для этого в основном меню программы на пустом поле задержите палец на несколько секунд. Появится меню, выберите «Add Display» -> «Display» -> «Voltage». Выберите желаемый размер дисплея, и он будет помещен на рабочий стол программы. Заведите машину – и индикатор покажет напряжение – 14 вольт когда машина заведена, или 12 вольт если мотор заглушен.

Рис. 10. Напряжение на аккумуляторе

aziada.ru

Предыдущая записьКак полностью сохранить сайт на компьютер?
Следующая записьКак подключить монопод к Андроиду с кнопкой?

Рекомендуем посмотреть

Adblock
detector

Подключение elm327 wifi к android в Красноярске: 500-товаров: бесплатная доставка, скидка-71% [перейти]

Партнерская программаПомощь

Красноярск

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Здоровье и красота

Текстиль и кожа

Детские товары

Продукты и напитки

Электротехника

Дом и сад

Торговля и склад

Промышленность

Вода, газ и тепло

Все категории

ВходИзбранное

Подключение elm327 wifi к android

regmarkets.ru/listpreview/idata2/58/f7/58f7ae3fdf96608a05f8047bcdfb85b1.jpg”>

3 390

8577

Мини TV приставка X96 S400 Android 10, с ДУ пультом, h413, подключение HDMI, WiFi 2.4G Тип:

В МАГАЗИНЕще цены и похожие товары

Адаптер диагностический ELM327 WiFi для Android / IOS iCartool IC-327wifi

В МАГАЗИНЕще цены и похожие товары

Автомобильный автосканер OBD2 WiFi PIC18F25K80 ELM327 v1.5 для Android и Iphone

ПОДРОБНЕЕЕще цены и похожие товары

191

219

ELM327 V1.5 Bluetooth/Wifi OBD2 Car Scanner V1.5 Elm327 Bluetooth OBDII Auto Diagnostic Tool Code Reader For Android/IOS/Windows

ПОДРОБНЕЕЕще цены и похожие товары

Адаптер диагностический ELM327 WiFi для Android / IOS iCartool IC-327wifi Тип: бортовой компьютер,

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/25/0c/250cfe112d90e2cd20a222086d18b0a8.jpg”>

ELM327 на оригинальном процессоре ARM. WiFi iCar II с кнопкой iOS/Android (+ софт с ПО на русском языке)

ПОДРОБНЕЕЕще цены и похожие товары

2 085

3475

Audiocast M5 для DLNA Airplay адаптер беспроводной Wifi музыкальный ресивер стример музыка аудио Android динамик Подключение для I A5A7

ПОДРОБНЕЕЕще цены и похожие товары

Адаптер WiFi HDMI WV05 Espada для телевизора, монитора, поддержка Android, iOS

В МАГАЗИНЕще цены и похожие товары

Адаптер WiFi HDMI WV04 Espada для телевизора, монитора, поддержка Android, iOS

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/35/90/3590494e9526bc3ad780ffd3d6257454.jpg”>

853

2030

Bluetooth + WiFi адаптер. Вайфай, блютуз для компьютера, ПК, ноутбука, колонок, геймпада, беспроводных наушников. Беспроводное подключение по блютузу и вай фай.

В МАГАЗИНЕще цены и похожие товары

3 041

7204

Android 10 T95 Smart TV Box Youtube HD 6K 2,4G и 5G Wifi 4 ГБ 32 Google Voice Assistant Bluetooth ТВ-ресивер Медиаплеер

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/0a/49/0a494f53f4b8084b0d4bb3dd13cd09ed.jpg”>

1 660

6900

Wifi адаптер двухдиапазонный (2.4ГГц, 5ГГц) с Bluetooth 4.2, для высокоскоростного подключения компьютера, ноутбука и других устрройств к сети устройств, одновременно.

В МАГАЗИНЕще цены и похожие товары

899

4158

Беспроводной WiFi приемник Mirascreen для подключения телефона / планшета к TV Тип: Медиаплеер,

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/8d/a5/8da5dd6c2926c930be73c6d38f2a43d1.jpg”>

825

1650

WiFi Камера видеонаблюдения MWА9 Pro / HD (720Р) Видео няня Магнит для крепления Подключение напрямую к телефону или запись на SD карту мини магните/ цифровая беспроводная детская Wi-Fi

В МАГАЗИНЕще цены и похожие товары

4 037

10590

Видеоняня WiFi / беспроводная baby monitor радионяня Угол 360 градусов 720 P с подключением к телефону камера поворотная видеонаблюдение для дома видео няня детей датчиком движения

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/31/9f/319fb6f91fd398b0f12b6f7263b69431.jpg”>

1 326

4900

Wifi адаптер двухдиапазонный (2.4ГГц, 5ГГц) для подключения к сети стационарного ПК, ноутбука, репитера, принтера, телевизора, ресивера, ТВ приставки, домашнего кинотеатра, игровой консоли, бытовой техники

В МАГАЗИНЕще цены и похожие товары

935

1122

Адаптер WiFi HDMI WV04 Espada для телевизора или монитора, чипсет AM8268 (поддержка Android, iOS)

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/d9/3d/d93dccf6f8d108c16aa1190dc785ac14.jpg”>

Адаптер ELM327 Wi-Fi Pro – Apple, Android

ПОДРОБНЕЕЕще цены и похожие товары

Сканер ELM327 v2.1 OBD2 Bluetooth для PC и Android

ПОДРОБНЕЕЕще цены и похожие товары

jpg”>

Адаптер ELM327 WiFi – версия 1.5

ПОДРОБНЕЕЕще цены и похожие товары

29 510

Автомагнитола ANDROID Renault Megane 2, 8/128GB, Android 10 / Головное устройство / Магнитола / ШГУ / WiFi / Bluetooth / GPS / Головное устройство / Радио / Навигация / Планшет / Автонавигация / Рено Меган 2

ПОДРОБНЕЕЕще цены и похожие товары

jpg”>

Автосканер Elm327 для диагностики иномарок 2005-2020 г.в. (Bluetooth Android). Протокол авто OBD2. Версия 2.1

ПОДРОБНЕЕЕще цены и похожие товары

Контроллер WiFi-SPI, Поддержка Android, IOS, WS2811, WS2812B, LPD6803, WS2801, LED Pixel WIFI300

ПОДРОБНЕЕЕще цены и похожие товары

Новинка Android 10,0 приставка Rockchip RK3229A 2 Гб ОЗУ 16 Гб ПЗУ ТВ-приставка 2,4G/ Hz WiFi 5G Google Play 4K медиаплеер смарт-приставка

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/46/db/46db2eb48b89412b8a98d7f4e838fcce.jpg”>

Автомагнитола Android 2 din (WiFi, Bluetooth, GPS, USB, AUX) Производитель: Podofo, Типоразмер: 2

ПОДРОБНЕЕЕще цены и похожие товары

26 197

Автомагнитола ANDROID Hyundai Matrix 2001-2010, Android 10, 6/128GB / Головное устройство / Магнитола / ШГУ / WiFi / Bluetooth / GPS / Головное устройство / Радио / Навигация / Планшет / Автонавигация / Хендай Матрикс

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/ca/cd/cacd35c3fb06428b282c092617fafbd4.jpg”>

4G WiFi Router Портативный WIFI USB 4G Модем Карманная точка доступа Антенна WIFI Dongle со светодиодным индикатором для Android / Windows XP / Mac /

ПОДРОБНЕЕЕще цены и похожие товары

419

598

Miracast Android Dongle Mirascreen Wifi HDMI-совместимый Airplay TV Stick беспроводной дисплей приемник 1080P медиа-адаптер

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 18

описание, функции, программы. Подключение ELM327 WI-FI к мобильному устройству на Android

Настала пора поговорить об этом приборе. Разберем автосканер elm327, отзывы о нем уже частично появились в Инете (какие-никакие), но мы озвучим свои.

Для тех заинтересовавшихся, кто пока еще вообще не в теме, пара слов о самом приспособлении. Автосканер elm327 – это устройство (разработчик настаивает на прилагательном «универсальное»), которое диагностирует работу двигателя и АКПП автомобиля. Как? Через Bluetooth. Полное название девайса может выглядеть так: автосканер ELM327 BLUETOOTH OBDII OBD2 V2.1 / V1.5.

Разделив нижнюю часть тире автомобиля на три части, он расположен с левой стороны. Расположение №3: Это место расположено под приборной панелью, между рулевой колонкой и центральной консолью. Разделив нижнюю часть тире автомобиля на три части, он расположен с правой стороны. Расположение №4: Расположение разъема данных в этом месте находится в верхней части панели приборов, между рулевой колонкой и центральной консолью. Расположение №5: Расположение разъема данных в этом месте находится в верхней части панели приборов автомобиля, между рулевой колонкой и дверцей водителя.

Как это все работает?

Очень просто. Автосканер поставляется вместе с ПО в том числе и на русском языке, что значительно упрощает дело. Работает на 4-х платформах: DOS/Windows/Android/IOS.

Автолюбителю надо только установить специальную программу на свой смартфон, ноутбук, компьютер или планшет, подключить сканер к разъему OBD II (обычно под торпедой), синхронизировать Bluetooth. Все!!! Впрочем, лучше 1 раз увидеть. Как устройство работает в связке со смартфоном, смотрим в коротеньком четырехминутном видео:

Местоположение № 6: В этом месте отображается разъем данных с левой стороны центральной консоли автомобиля. Расположение № 7: Это место показывает разъем данных автомобиля 300 мм справа от центральной линии автомобиля, в центральной консоли автомобиля, к стороне пассажира. Расположение №8: Здесь вы можете найти разъем данных автомобиля в нижней части центральной консоли автомобиля, это может быть справа или слева, без указания. Местоположение № 9: Это место не показано на диаграмме и представляет собой любую другую позицию, которая может быть указана в транспортном средстве, которая является менее частым, однако производитель может ее использовать.

Какие авто могут работать в связке с автосканером elm327? Смотрим:

Правда, нужно внести некоторые уточнения. В авто обязательно наличие диагностического трапециевидного разъема (чаще всего он находится в р-не рулевой колонки) и протокола OBD II. Этим требованиям обычно удовлетворяет следующая группа моделей:

Вот перечень задач, которые решает адаптер ELM327 Bluetooth

Например, разъем можно также найти в зоне пассажира задней части транспортного средства или в руках водителя. Диагностическое сообщение или запрос имеют максимум 7 байтов данных. Это также называется идентификатором службы. Следующие байты меняются в зависимости от режима конкретного теста.

Программы для работы с автосканером ELM327

Например, мониторинг Катализатора или системы газовых выбросов. В конце концов, эти типы разъемов можно найти в Интернете по очень доступным ценам. По-видимому, эти устройства очень чувствительны, и мы можем их испортить, если оставить их при запуске или тушении.

бензиновые европейские выпуска после 2001 года;
бензиновые американские после 1996 года;
дизельные автомобили после 2004 г.

Отдельной строкой стоит упомянуть, что устройство, имеющее прошивку 1.5, способно работать и с низкоскоростными ЭБУ (и даже с нестандартными разъёмами, исключая obdi).

Но действительно ли все хорошо с elm327? Как всегда, лучше всего ориентироваться по отзывам.

Если мы пропустим этот шаг, мы получим ошибку связи, как бы мы ни старались, и именно этот шаг обычно дает нам головные боли позже. Как только все это будет сделано, программа сможет прочитать все данные, которые предлагает автомобиль, и даже мы сможем удалить с телефона коды ошибок автомобиля. Во время установки и удаления виджетов вы можете видеть, что те, у кого есть звездочка, являются те, которые дают показания программе.

Если мы щелкнем по опции очистки от ошибок, мы скажем, что мы должны исправить ошибки, и если мы обязательно их сотрим, мы дадим «Хорошо», и все. Однако здесь, в Бразилии, электронная инъекция всегда была окружена тайнами, главным образом нежеланием производителей обнародовать информацию об этом.

Достоинства .

Безусловно то, что сканер поддерживает наличие CAN шины, огромный плюс.
В принципе прибор выполняет свои , удаляет найденные ошибки по АКПП и двигателю.
Будучи подключенным к заявленным в инструкции моделям машин, автосканер в большинстве случаев исправно производит полный мониторинг всего текущего состояния авто, выдает тесты и графики, производит анализ цифровых показателей датчиков, а также чтение и (при необходимости) сброс всех накопившихся сбоев и ошибок бортового компьютера . Если барахлит лямбда – определит на раз-два.
Можно ли продиагностировать праворульный автомобиль? Ведь протокол OBD II не стандартный? Да, можно. Нужно только добавить строку инициализации в прогу Torque (HobDrive), подробнее здесь: https://www.drive2.ru/l/3520888/.
Скорость авто в движении автосканер показывает довольно точно, это отмечают многочисленные отзывы об автосканере elm327.
Показатели температуры движка — аналогично.
Средний расход топлива на 100 км — значения приемлемые.

Подмеченный в отзывах негатив .

Использование мини сканера ELM327

Цифровая электронная инъекция приносит очень большой прогресс: контроль количества топлива производится с помощью микропроцессора, который запускает программное обеспечение, которое на основе считывания нескольких датчиков вычисляет количество вводимого топлива. Для этого же программного обеспечения также может быть протокол связи, который передает в цифровой форме на компьютер все параметры считывания датчиков и, имея память, может хранить коды дефектов, обнаруженные во время работы.

Этот компьютер, который подключается к инъекции, вскоре был назван сканером. Здесь в Бразилии первые автомобильные сканеры были дорогими и были разработаны на основе обратной инженерии и сравнения с протоколами, уже задокументированными за рубежом, благодаря «секретности», навязанной нашими производителями. Идея этой секретности заключается в том, чтобы не позволить рынку ремонта не знать, как правильно диагностировать автомобиль с электронным впрыском, и, таким образом, заставить владельца автомобиля обязательно искать дилерскую сеть, чтобы их автомобиль был отремонтирован.

В инструкции не сказано, что авто нужно сначала завести, а потом вставить автосканер. В противном случае наблюдалась ошибка ABS.
И легальная, и «левая» программа Torque вначале может немного виснуть. Затем глюки проходят.
С дизелями возможны ошибки.
Тех, кто хочет произвести диагностику работы системы подушек безопасности, разочаруем. Прибор это сделать не может.

Резюме . Для индивидуального пользования (подстраховки) прибор взять можно. Особенно тем, кому часто нужно сбрасывать ошибки двигателя.

Поэтому ясная цель создания рыночного резерва. Поскольку сканеры были очень дорогими, это делало мультибрендовые ремонтеры неосуществимыми. Он также стандартизирует диагностический разъем, который вначале также варьировался от производителя к производителю.

Там руководство по ремонту производителя является публичным, здесь оно даже считается невидимым материалом. Автосканер для 50 реалов! Когда наши дорогие законодатели обяжут производителей предоставить независимой механике необходимую техническую документацию для надлежащего обслуживания транспортных средств, которые они производят? Для этого было бы обязательство для людей, которые их избрали, которые хотят получить доступ к более адекватному и дешевому обслуживанию вне концессионера.

Что касается цены автосканера elm327, то здесь имеются нюансы. Девайс китайский, поэтому разброс цен может быть ощутимым. Кстати, до недавнего времени его можно было купить только в Сети. Сегодня автосканер elm327 можно приобрести в среднем за 15-17$. Но это сегодня. Что будет завтра – посмотрим.

Teor21 Инструкция по настройке диагностического адаптера ELM 327 Wi-Fi с программой DashCommand
Если Вы приобрели диагностический адаптер на базе чипа ELM 327 и у Вас возникли сложности с его настройкой, то на данной странице, Вы найдете инструкцию на русском языке для ELM327. На нашем сайте присутствуют инструкции для elm327 различных модификаций , )
Итак, приступим, если у Вас имеется диагностический адаптер ELM327 Bluetooth то для его работы с программой Вам необходимо:
1. Подключить диагностический адаптер ELM 327 Bluetooth к диагностическому разъему OBD II Вашего авто после чего необходимо включить зажигание.
2. Затем включите модуль Bluetooth на Вашем устройстве (смартфон или планшетный ПК на платформе Android).

3. В настройках Вашего мобильного устройства Вам необходимо зайти в раздел беспроводных сетей Bluetooth и нажать поиск нового оборудования для сопряжения. В окне поиска появится новое устройство (как правило идентификатор «CHX», «OBDII», «CBT», «Vgate» и т.п.) После этого Вы можете нажать на пункт сопряжения с устройством (потребуется ввести пароль из инструкции к адаптеру, как правило это 1234,0000,1111,9999,6789 ).

4. После этого откройте программу Torque.

5. Перейдите в меню программы пункт «настройки».

6. Откройте раздел «OBD2 настройки адаптера / Выберите устройство Bluetooth» и выберите Ваш адаптер ELM 327 Bluetooth (имеет идентификатор «CHX», «OBDII», «CBT», «Vgate» и т.п.) из списка.

7. После этого нажмите на иконку с надписью «Adapter Status» и проверьте подключение (должны появится зеленые галочки у первых 3-х пунктов в списке).
8. Так же выбрать протокол вручную можно в пункте «Профили автомобиля» (находится в том же меню, где и «настройки»).
9. После этого Вы можете начинать диагностировать Ваш автомобиль!

Просто следите за автомобилем, а электронный центральный автомобиль сообщит о нескольких возможных проблемах с датчиками и электронными компонентами. Кроме того, другие эксплуатационные проблемы могут быть выведены из показаний датчика на транспортном средстве.

Выявление ошибок с помощью устройства

Выберите тот, который соответствует вашим потребностям. В любом случае, поскольку целью является просто упростить получение информации о транспортном средстве, вы должны выяснить, совместим ли этот разъем с вашим автомобилем. После того, как соединение было сделано, вы можете включить автомобиль и даже выйти из машины и посмотреть, как меняется информация о каждом датчике. Для тех, кто любит технологии и автомобили, это очень весело.

Статья взята с сайта

Elm327 подключение к компьютеру

Всем привет. Часто встречал вопросы на форумах, про то, что ELM327 не работает на Windows 8.1. Вот я решил выложить своё пособие по решению данной проблемы.
Сразу же оговоримся, ELM327 — на чипе Prolific и USB-версия.

Для начала цепляем девайс к компу.
Теперь идем в диспетчер задач, там находим наше устройство:

Жмем правой кнопкой мыши — говорим Свойства и переходим на вкладку Драйвер. Если Вы перепробовали все драйвера до данной статьи. У Вас должна гореть кнопка Откатить. Потому что стоят самые новые драйвера, у меня горит, Обновить, потому что я откатывал и снес все драйвера, которые 100% не работают или работают не стабильно:

Дальше всё просто, говорим, что будем делать всё вручную.

Теперь кульминация. Писать не стану, делаем все как на картинке. Драйвер версии 3.2.0.0 от 31.07.2007 — самое стабильное и рабочее, что есть.

P.S. У кого не работает на вкладке параметры порта поменяйте номер порта, на нужный, у меня на планшете единственный USB, почему-то под цифрой 4, а ком-порт, которого нет — под цифрой 3.
На ноутбуке такая же история 4 USB. Втыкаем в 4-й работает, втыкает в 1 или 2 или 3 не работает, меняем номер порта устройства на нужный — работает.

Рад, очень рад, если смог кому-то помочь. В комментариях оставляйте Ваши замечания и дополнения. Репосты не обязательны, но приветствуются.
Всем удачи в делах и начинаниях, ровных дорог.

Привет всем автомобилистам! В статье я постараюсь как можно короче и понятнее рассказать – как подключить ELM327 WiFi к Андроид. Но не будем ходить вокруг да около и начнем. В первую очередь нужно подключить адаптер к OBD2 разъему на машине. Находим и подрубаем, только нужно, чтобы автомобиль при этом был полностью выключен. Как только вы его туда вставили – включаем зажигание.

Настройка автосканера на Android

iOs» (iPhone, iPad, iPod)

Точно также включаем WiFi и подключаемся к сети «WiFi_OBDII»;

Подключение» ноутбука или компьютера через Wi-Fi

Принцип такой же как на других ОС.

Подключаемся к беспроводной сети «WiFi_OBDII»;

Теперь надо изменить настройки сетевого адаптера, для этого нажмите на клавиатуре две клавиши «Win» и «R». Теперь вписываем команду «cpl»;
Нажмите правой кнопкой на беспроводном подключении и выберите «свойства»;

Читайте также: Опель сервис диагностическая карта

Нет» подключения или OBD2 не видит устройство

Зайдите в настройки сетевого модуля и проверьте, что вы ввели правильные данные IP адреса и маски. После этого перезапустите сам модуль и приложение. Если вы делаете запуск с телефона, то убедитесь, что вы очищаете кэш памяти от приложения, а уже потом запускаете его. Выключите и снова включите вай-фай и повторно подключитесь к модулю. Попробуйте вытащить электронный блок управления (ЭБУ) и снова вставить в порт на автомобиле.

За последние полтора десятилетия бортовые компьютеры вошли в широкий обиход. Но случаются с ними и проблемы, например, попытки совершить подключение ELM327 Bluetooth к ноутбуку у некоторых владельцев могут вызвать затруднения.

Общие сведения

Адаптер ЕЛМ327 Блютуз предназначен прежде всего для сопряжения бортового компьютера и персонального ПК или мобильного устройства, работающего на стационарной версии операционной системы Windows. Поддержка устройства и драйвера для него имеются для всех версий ОС начиная с Windows XP. Перечень поддерживаемых автомобилей следует изучить перед покупкой, а ознакомиться с ним можно как в спецификации к устройству, так и на официальном сайте производителя.

Помимо самого адаптера, для работы потребуется специализированная утилита, которая идёт в комплекте с гаджетом. Те же, кто по какой-то причине не имеет в комплекте подобного приложения, могут найти его на просторах сети.

Для тех, у кого ELM327 Bluetooth не подключается к ноутбуку, далее будет представлен лаконичный паттерн, излагающий ключевые моменты настройки, без выполнения которых работоспособность не гарантируется.

Алгоритм подключения

Первым делом следует вставить устройство в бортовой компьютер автомашины.
Заходим в «Устройства и принтеры» и добавляем новое Bluetooth-устройство.
В списке видимых гаджетов нужно искать значение «OBDII или CHX», его же при обнаружении и добавляем.
По запросу вводим PIN-код, который в первом случае представляет собою «1234», а во втором – «6789».
По завершении добавления на экран будут выведены исходящие и входящие COM-порты. Запомнить или записать нужно значение исходящего.
Запускаем специализированное приложение и по требованию задаём значение ранее запомненного исходящего порта.
Останется только запустить двигатель и совершить сопряжение устройств. После осуществления соединения можно начинать работать с автомобилем.

Что такое Bluetooth. Описание и особенности технологии Bluetooth: Видео

Имею опыт работы в ИТ сфере более 10 лет. Занимаюсь проектированием и настройкой пуско-наладочных работ. Так же имеется большой опыт в построении сетей, системном администрировании и работе с системами СКУД и видеонаблюдения.
Работаю специалистом в компании «Техно-Мастер».

Что такое сканер ELM327 и как им пользоваться

ELM327 знакома многим автовладельцам. ELM 327 — это автомобильный сканер или адаптер, который подключается к бортовому компьютеру машины через разъем OBD-II. Это полезное устройство обычно используется для диагностики неисправностей, считывания показателей работоспособности и ошибок обнуления ЭБУ (электронного блока управления).

Считыватель кодов автомобилей

ELM 327 получил свое название от названия микроконтроллера, который соединяет связь между диагностической шиной автомобиля и компьютером или смартфоном. Этот чип, разработанный канадской компанией, попал к китайским производителям электроники, которые не упустили случая его скопировать.

Функционал ELM327 достаточно обширен. Оно может различаться в зависимости от конкретной версии адаптера, компьютера машины и программного обеспечения, используемого для диагностики.

Помимо считывания, расшифровки и очистки диагностических кодов ошибок, сканер может отображать обороты двигателя и скорость автомобиля в режиме реального времени, температуру всех жидкостей, текущий расход топлива и воздуха, положение дроссельной заслонки и давление в топливной системе , и многое другое.

С помощью адаптера ELM327 в некоторых автомобилях можно разблокировать и перенастроить автоматическую блокировку замков и складывание зеркал, отзывчивость педали газа, данные приборной панели.

Чтение данных двигателя
Индикатор проверки двигателя
Сообщить коды ошибок
Сброс кодов ошибок
Отображение текущих данных датчика
Включить/выключить дополнительные функции

Из-за множества разнокачественных клонов есть риск нарваться на устройство с урезанным функционалом, которое будет работать некорректно или вообще не запустится. При покупке нужно учитывать три важных момента:

Тип соединения

Существует несколько версий ELM327 с разными интерфейсами подключения. Наиболее распространены адаптеры с Bluetooth, Wi-Fi и USB. Они отличаются не только возможностями подключения, но и совместимостью со смартфонами и компьютерами. В остальном функции идентичны.

Bluetooth — самый дешевый сканер кодов автомобилей, который работает только со смартфонами Android.
Wi-Fi — более дорогая версия, совместимая со смартфонами на Android и iOS и компьютерами.
USB немного дешевле сканеров Wi-Fi. Они работают только с компьютерами, но их отличает надежная связь.

Неважно, какой тип подключения вы выберете, но сканеры WI-FI и Bluetooth удобнее.

Версия прошивки

Программное обеспечение адаптера постоянно обновляется. На оригинальном ELM327 актуальная версия уже 2. 2. Китайские клоны продаются с прошивкой 1.5 и 2.1. Как ни странно, более свежая версия хуже.

Чип который пришел к китайцам был с прошивкой версии 1.5. Все клоны с этой прошивкой имеют оригинальное ПО ELM327. Позже появились копии сканеров версии 2.1. Последняя является лишь модифицированной прошивкой 1.5, и не в лучшую сторону – для удешевления производства китайцы убрали многие протоколы связи. К тому же есть обычные переходники с версией 1.5, которые продаются под видом 2.1.

Три варианта клонов ELM327 теперь доступны для продажи:

ELM327 1.5 – старая, но оригинальная прошивка;
ELM327 2.1 – урезанная оригинальная прошивка под видом более новой;
ELM327 2.1 – оригинальная прошивка замаскированная под новую, но без изменений.

Стоит купить переходник с оригинальной прошивкой версии 1.5.

Тип разъема автоматической диагностики

На некоторых машинах, особенно до 2000 года, диагностический разъем имеет колодки других стандартов. Подключить к ним сканер не получится. Для таких случаев используются специальные переходники: с одной стороны они имеют совместимый разъем для конкретной модели автомобиля, а с другой – стандартный OBD-II.

Фирменные контактные площадки могут иметь другую форму и количество контактов. Поэтому перед покупкой автокодов уточните, какой стандарт разъема используется на вашем автомобиле, и при необходимости приобретите соответствующий переходник. Фирменные контактные площадки могут иметь разную форму и количество контактов. Поэтому перед покупкой сканера уточните, какой стандарт разъема используется на вашем автомобиле, и при необходимости приобретите соответствующий переходник.

Установка диагностического приложения

Для подключения к ЭБУ машины используются различные программы. Существуют как бесплатные, так и платные версии для Android, iOS и Windows.

Крутящий момент Лайт
Крутящий момент Про
Тире
OpenDiag Mobile
БД Фьюжн
Автомобильный доктор OBD
Кариста OBD2

OBD Fusion (iOS и Android)
OBD Car Doctor (iOS и Android)
OBD Auto Doctor (iOS и Windows)
Автомобильный сканер ELM OBD2 (iOS и Windows)

OBD Auto Doctor (iOS и Windows)
Автомобильный сканер ELM OBD2 (iOS и Windows)
Опендиаг

Как видите, существует множество приложений для подключения сканера ELM327. Мы представили только лучшие из них.

Вставка ELM327 в автомобиль

Разъем для подключения адаптера ELM327 в автомобилях расположен иначе. Обычно где-то под колесом или в бардачке, в некоторых старых моделях может быть под капотом. Узнайте как в вашем автомобиле и подключите сканер.

Пара ELM327 и устройство

Далее необходимо включить зажигание и установить связь между сканером и смартфоном или ноутбуком. Если на адаптере есть кнопка запуска, не забудьте ее нажать.

Активируйте Bluetooth или Wi-Fi в настройках гаджета и подождите, пока будут найдены устройства поблизости. Выберите адаптер ELM327: обычно называется OBDII. Подключитесь к нему. Для сопряжения используйте код 0000 или 1234.

Диагностика автомобиля

Запустите установленное диагностическое приложение. Обычно тип адаптера определяется автоматически. Если этого не произошло, откройте настройки приложения, укажите подключение (Bluetooth, Wi-Fi или USB) и выберите из списка доступный сканер.

После настройки, если все сделано правильно, информация об автомобиле будет отображаться на экране, а датчики и индикаторы будут работать. В зависимости от приложения может потребоваться создание автоматического профиля. Для этого выберите свою модель из списка и укажите технические характеристики.

Теперь вы можете просматривать работу двигателя и различных систем, читать ошибки ЭБУ и сбрасывать их. Для каждой функции в приложениях есть соответствующие кнопки. Например, в самой популярной утилите Torque это Dashboard, Error Reading, Charts и другие.

вяз327

ДАННЫЕ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

ВИДЕО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Система OBD перестанет работать, если соответствующая цепь MIL

Нет, система OBD является частью внутренней системы управления двигателем ЭБУ и не контролируется MIL. ..

СПИСОК ОБСЛУЖИВАНИЯ

Есть ли в моей машине OBD-II?

Все автомобили и легкие грузовики, произведенные и проданные в Uni…

ПЕРЕЧЕНЬ ОБСЛУЖИВАНИЯ

Какой протокол OBD-II поддерживается автомобилем?

Все автомобили и легкие грузовики, построенные для продажи в Uni…

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Андроид

Faslink x for Android

IOS

Faslink x for iOS

Android

DashCommand (OBD ELM) for

Android

Torque Pro for Android

Android

Car Scanner for Android

Android

OBD Fusion for Android

ФорумВопросы и ответы HOT

Тест на знания

Я хочу найти коды

Тест на знания

В дополнение к разнице в размерах, функционален.

Проверка знаний

Что такое код неисправности P0001

Знания

ЭБУ подключения Неактивен

Тест знаний

Как ремонтировать. Я хотел бы знать

НОВОСТИ ГОРЯЧИЕ

News

GM OBD Cycle Driving

News

Defleption Development G

News

OBD Future Applications

News

Что такое лучшее время и

News

General Motors riving raving quicly quicly come quicl copcip comb.

Загрузить еще

ДАННЫЕ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

андроид

Учебник по технологии обслуживания автомобилей…

22 декабря 2020 г.

андроид

Видео по уходу за автомобилем – к о…

22 декабря 2020 г.

андроид

Техническое обслуживание и ремонт автомобилей. ..

22 декабря 2020 г.

андроид

ЧТО ТАКОЕ БД?

22 декабря 2020 г.

андроид

Диагностика и устранение ка…

22 декабря 2020 г.

андроид

Какую информацию можно получить. ..

22 декабря 2020 г.

андроид

Что OBD (бортовая диагностика)…

22 декабря 2020 г.

андроид

Выхлопная труба черного дыма, замен…

22 декабря 2020 г.

ОБНОВЛЕНИЕ ДАННЫХ ОБСЛУЖИВАНИЯ

Видео технического обслуживания

Техник по обслуживанию автомобилей

Видео по обслуживанию

Видео по обслуживанию автомобилей – до

Видео по обслуживанию

Обслуживание и ремонт автомобилей

Видео по обслуживанию

ЧТО ТАКОЕ OBD?

Список технического обслуживания

Диагностика и устранение

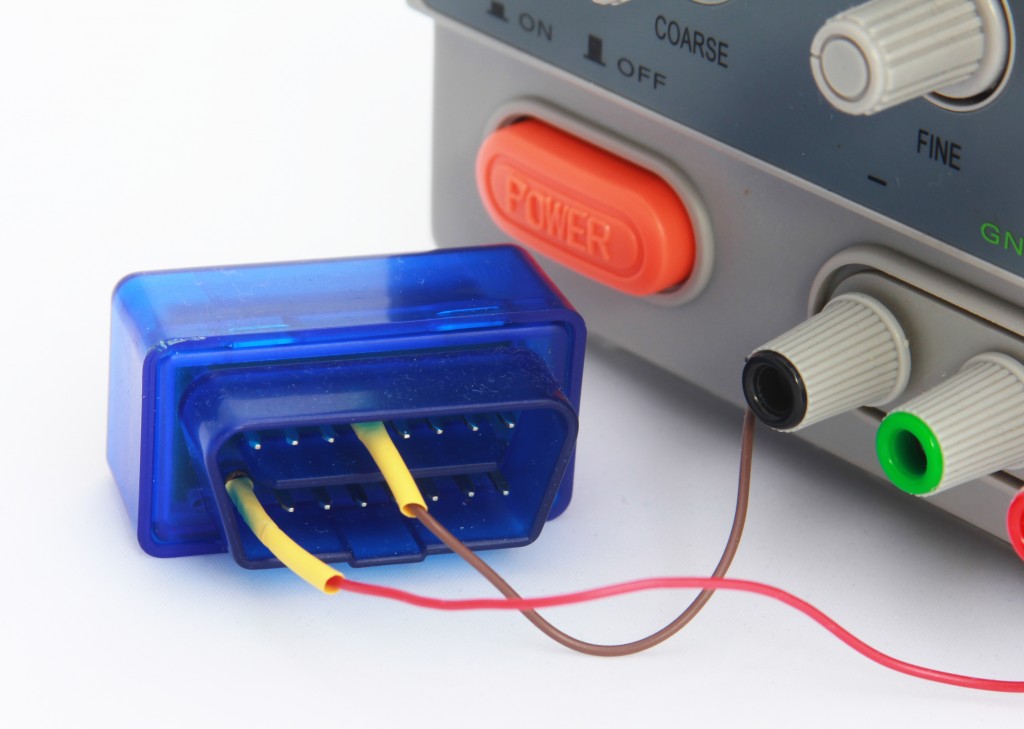

Повышение скорости соединения ЭБУ с помощью микроконтроллера ELM327

ELM327 Введение

Микроконтроллер ELM327 можно рассматривать как транслятор для связи с бортовым компьютером транспортного средства. С микроконтроллером можно взаимодействовать через несколько различных сред, таких как Bluetooth, Wi-Fi или USB и т. д. В разных транспортных средствах используются разные протоколы, и поэтому микроконтроллер ELM327 позволяет вам использовать единый интерфейс для взаимодействия с несколькими протоколами связи транспортного средства за кулисами. с помощью единого набора команд.

Микроконтроллер ELM327 поддерживает количество протоколов, как указано ELM Electronics:

SAE J1850 PWM
SAE J1850 VPW
ISO 9141-2
ISO 14230-4 KWP.41414
140014.
ISO 14230-4 KWP (быстрая инициализация, 10,4 кбит/с)
ISO 15765-4 CAN (11-битный идентификатор, 500 кбит/с)
ISO 15765-4 CAN (29-битный идентификатор, 500 кбит/с)
ISO 15765-4 CAN (11-битный идентификатор, 250 кбит/с)
ISO 15765-4 CAN (29-битный идентификатор, 250 кбит/с)
SAE J1939 (250 кбит/с)
SAE J1939 (500 кбит/с)

В этой статье для тестирования использовался протокол ISO 9141-2.

Обзор скорости подключения

При необходимости одновременного запроса большого количества параметров или просто запроса небольшого количества параметров с минимальными интервалами времени существует ряд шагов, которые можно предпринять для повышения производительности соединений между ELM. 327 микроконтроллер и ЭБУ вашего автомобиля (блок управления двигателем).

Хотя на скорость соединения может сильно влиять само время обработки автомобиля или качество используемого бортового диагностического устройства, существует ряд способов сделать соединение более эффективным и упростить анализ и обработку ответов ЭБУ в конечные приложения.

Предполагается, что вы используете микроконтроллер версии 2.1 ELM 327 или новее. Если вы используете более старый микроконтроллер ELM 327, рекомендуется использовать тот, который работает под управлением версии 2.1 или выше, где можно увидеть повышенную скорость, как указано ELM Electronics.

Вы можете узнать версию своего ELM 327, выполнив команду AT Z и в ответе будет возвращен номер версии.

 > АТ Z
ELM327 v2.1

Примечание . Если эта команда возвращает версию 1.5, то это неоригинальное клонированное устройство и, вероятно, будет работать медленнее. ELM Electronics так и не выпустила версию 1.5.

1) Удаление информации о запросе в ответах ECU

По умолчанию ответы от ECU включают запрос запроса, предшествующий полезной нагрузке ответа. Отключение эха может уменьшить размер ответа.

Эхо можно отключить, отправив параметр E0 .

 > AT E0 // выключить эхо

Пример :

 > 01 0C // запрос оборотов двигателя
010С 48 6Б 11 41 0С 00 00 11
> AT E0 // выключить эхо
ХОРОШО
> 01 0C // запрос оборотов двигателя
48 6Б 11 41 0С 00 00 11

2) Удаление перевода строки в ответах ECU

Если перевод строки включен, новая строка добавляется после каждого возврата каретки при возврате ответа.

Состояние по умолчанию для значения перевода строки определяется напряжением на контакте 7. Когда этот контакт имеет высокий уровень напряжения, переводы строки будут включены по умолчанию. В противном случае он будет отключен и в ответах не будет добавлена новая строка. Обычно на большинстве бортовых диагностических устройств по умолчанию присутствует высокое напряжение на контакте 7.

Перевод строки Контакт 7

Увеличение размера полезной нагрузки из-за возврата каретки только замедляет соединение. Одной из полезных причин использования перевода строки является отладка с использованием терминала, чтобы упростить чтение ответов, однако для использования в приложениях это часто упрощает анализ, когда переводы строки отключены.

Перевод строки можно отключить, отправив параметр L0 .

 > AT L0 // отключить перевод строки

3) Удаление заголовков в ответах ECU

Когда ответы возвращаются от ECU, дополнительная информация заголовка может быть возвращена вместе с полезными данными для параметра запроса. Если информация заголовка не представляет интереса, их можно отключить, чтобы уменьшить длину сообщения, что, в свою очередь, повышает производительность.

Заголовки можно отключить, отправив H0 параметр.

 > AT H0 // отключить заголовки

Пример :

 > 01 0C // запрос оборотов двигателя
48 6Б 11 41 0С 00 00 11
> AT H0 // отключить заголовки
ХОРОШО
> 01 0C // запрос оборотов двигателя
41 0С 00 00 11

4) Удаление пробелов в ответах ECU

По умолчанию, когда ответы возвращаются от ECU, между каждыми 2 байтами вставляется пробел, чтобы сделать ответ более понятным для человека.

При удалении пробелов в ответе размер полезной нагрузки ответа будет уменьшен, а скорость увеличена. Обычно это упрощает использование приложения, но может затруднить отладку терминала.

Пробелы в ответах можно отключить, отправив параметр S0 .

 > AT S0 // отключить пробелы

Пример :

 > 01 0C // запрос оборотов двигателя
41 0С 00 00 11
> AT S0 // выключаем пробелы
ХОРОШО
> 01 0C // запрос оборотов двигателя
410C000011

С помощью приведенных выше команд мы уже значительно уменьшили размер ответного сообщения. Это имеет большое значение при запросе каждые несколько миллисекунд.

 010C 48 6B 11 41 0C 00 00 11 // начальная длина 28 символов
410C000011 // новая длина 10 символов

5) Адаптивная синхронизация

Если вы используете микроконтроллер ELM327 версии 1.2 или выше, вы можете использовать так называемую адаптивную синхронизацию. Адаптивная синхронизация динамически регулирует время тайм-аута в зависимости от времени отклика от ЭБУ.

Существует 3 различных настройки адаптивной синхронизации:

Выкл.
Обычный
Агрессивный

По умолчанию для адаптивной синхронизации используется «Нормальный» режим.

Если вы хотите отключить адаптивное время, чтобы вы могли вручную установить свои собственные тайм-ауты, вы можете сделать это с помощью команды AT 0 .

 > НА НА 0
ХОРОШО

Аналогично, чтобы включить агрессивный режим, вы можете сделать это с помощью команды AT 2 . В большинстве случаев рекомендуется использовать адаптивный режим синхронизации по умолчанию, однако вы можете поэкспериментировать с более агрессивным режимом, чтобы увидеть, есть ли какие-либо улучшения производительности, не вызывающие перегрузки буфера.

 > В В 2
ХОРОШО

Вы можете вернуться в режим по умолчанию, введя команду AT 1 .

 > В В 1
ХОРОШО

6) Известный размер ответа

Одним из менее известных способов увеличения скорости соединения является определение ожидаемой длины ответа в исходящем запросе к ECU. Если вы знаете, каким будет размер ответа, вы можете уведомить микроконтроллер ELM327 об этой информации, чтобы он не ждал получения дополнительных данных до тех пор, пока, наконец, не произойдет тайм-аут (как определено адаптивной синхронизацией или заданной пользователем продолжительностью тайм-аута) .

Вы можете определить ожидаемый размер ответа, используя одну шестнадцатеричную цифру в конце вашего запроса. Например, идентификатор параметра опережения синхронизации имеет размер полезной нагрузки 1 байт, поэтому мы просто добавляем шестнадцатеричное значение 1 в конец запроса.

 > 01 0E // Запрос опережения времени
> 01 0E 1 // Запрос опережения времени и возврата при получении 1 строки данных

Аналогичным образом, с идентификаторами параметров, которые возвращают большие полезные данные, такие как расход воздуха MAF, мы просто устанавливаем ожидаемый размер ответа таким же образом:

 > 01 0E // Запрос расхода воздуха MAF
> 01 0E 2 // Запрос расхода воздуха MAF и возврат при получении 2 строк данных.

Заключение

Подводя итог, можно сказать, что существует 3 основных подхода к повышению скорости соединения:

Уменьшение размера ответа путем обрезки полезной нагрузки заголовков, эхо-сигналов, пробелов и информации запроса.
Ограничение количества одновременно запрашиваемых идентификаторов параметров для повышения частоты обновления определенных параметров.
Использование адаптивной синхронизации (или ручных тайм-аутов) вместе с установкой ожидаемых размеров отклика для минимизации полной длины тайм-аута.

Fiat MultiECUscan ELM327 Ошибка подключения – MHH AUTO

TomTom
Расположение Не в сети
Младший член

1 17.02.2015, 23:20

Привет всем,

я скачал MultiECUscan с этого форума.
Установка прошла очень легко и успешно.

Сегодня я подключил ELM327 к своему Fiat Ducato 3,0 Multijet Modeljear 2012. Настройка оборудования и проверка оборудования в MultiECUscan прошли успешно. Программное обеспечение было подключено к ЭБУ, и я могу читать/стирать коды ошибок…..

Если я нажму кнопку для служебного сброса, MultiECUscan означает, что я должен подключить ELM327 к (3) желтому соединительному кабелю.
Я подключил желтый кабель между ELM327 и автомобильным разъемом OBD и попытался подключиться к ЭБУ.

Через несколько секунд появляется сообщение об ошибке от MultiECUscan.
«Ошибка подключения ELM327, проверьте настройки интерфейса или кабельные соединения»

Я могу подключить ELM327 к ЭБУ двигателя без каких-либо других кабелей.
Но если я должен использовать желтый кабель-переходник, соединение не будет установлено.

Кабель и все контакты в порядке.

Пожалуйста, помогите мне решить проблему…?

С уважением, Том

Opel Vivaro 2.0CDTI

Спасибо:

2 17.02.2015, 23:29

Проверьте правильность этих контактов в желтом адаптере
Obd F к OBD M
6 к 1
14 к 9

Убедитесь, что контакты 1 и 9 Obd M не подключены к контактам 1 и 9 Obd Fтоже
Удачи

Спасибо: TomTom

TomTom
Местоположение Не в сети
Junior Member

3 17. 02.2015, 23:47

Хорошо, я ищу..

Спасибо за ответ

Opel Vivaro 2.0CDTI

Спасибо:

4 17.02.2015, 23:53 (Это сообщение было изменено Пьером Тероном 17 февраля 2015 г., 23:55.)

Привет
Я кое-что помню о настройках COM-порта на другом оборудовании elm327.

что-то о 9600 и 27200, если я прав, тезисы работают правильно????

у вас нет под рукой старого кабеля VAGCOM, чтобы попробовать.

я думаю что-то о включении таймера задержки потом снова…

Спасибо: TomTom

TomTom
Местоположение Не в сети
Junior Member

5 18-02-2015, 00:08 (Последнее изменение этого поста: 18 февраля 2015 г., 00:15, TomTom.)

Привет,

Я пробовал разные настройки скорости, но безуспешно.

На разных форумах время от времени появляются темы от пользователей с одной и той же проблемой.
Но эта тема возникла несколько лет назад.
Решение заключалось в замене резистора на адаптере ELM327.

Я думаю, это должен быть следующий Шаг, о котором следует подумать.

Завтра тоже ищу свой старый кабель VAGcom. В моем гараже должен быть один. Хорошая идея !

Или кто-нибудь знает ELM327, который работает с моей машиной без модификации?

Но сначала я должен создать “Список дел”…

Спасибо за ответ!

Opel Vivaro 2.0CDTI

Спасибо:

6 18-02-2015, 11:21

Mate
Если ваш блок управления двигателем подключен к контакту 7 OBD II OBD II, и вы можете использовать vag kkl, тогда вам обязательно нужно найти резистор 120 Ом между контактами OBD II 6 и 14
Удалите и вы улыбнетесь тогда
Но если вы
Удачи

Спасибо:

TomTom
Местоположение Не в сети
Младший член

7 18. 02.2015, 20:43

Сегодня
я проверил соединения от контактов на желтом адаптере.

Obd F к Obd M
от 6 до 1
от 14 до 9

Это точно такие же соединения из описания mattydr67.

Контакты 1 и 9 OBD M не подключены к контактам 1 и 9 OBD F

OK, для следующего шага я не могу найти свой старый кабель VAG KKL. LOL….mmmh
Но европейский дилер MultiECUscan предлагает интерфейс, который соответствует описанию на 100%. Цена около 60$

Это лучший способ для меня.

Opel Vivaro 2.0CDTI

Спасибо:

8 18-02-2015, 23:42

(18-02-2015, 20:43) TomTom Написал: Сегодня
я проверил соединения от контактов на желтом адаптере.
Obd F — Obd M
6 — 1
14 — 9
Это точно такие же соединения из описания mattydr67.
Контакты 1 и 9 OBD M не подключены к контактам 1 и 9 OBD F
Хорошо, для следующего шага я не могу найти свой старый кабель VAG KKL. LOL….mmmh
Но европейский дилер MultiECUscan предлагает интерфейс, который соответствует описанию на 100%. Цена около 60$
Это лучший способ для меня.

Давай, приятель
Открой свой инструмент и выложи здесь фотографии (обе стороны и хорошее разрешение)
Я покажу тебе, какой резистор тебе нужно выпаять
Ты будешь использовать свой инструмент, не тратя намного больше денег
Но это твой выбор
Удачи

Спасибо: coriducu , TomTom

TomTom
Местоположение Не в сети
Junior Member

9 19 февраля 2015 г., 00:47 (Это сообщение было изменено TomTom 19 февраля 2015 г., 01:30.)

ОК, детка, дай мне……

Вот несколько фотографий с печатной платы.
На этом шаге я увидел соединения от PIN 1 и 9 внутри интерфейса.
Они не подключены…!?!

Нужно ли снимать резистор 120 Ом?

Спасибо, что уделили время!

Прикрепленные файлы Миниатюра(ы)

Opel Vivaro 2.0CDTI

Спасибо:

Звуки двигателя RevHeadz OBD2

Звук двигателя RevHeadz OBD2

Следующие инструкции относятся к версии RevHeadz Engine Sounds для Android.

Отсоединяйте адаптеры OBD2 от автомобиля, когда он не используется, чтобы избежать разрядки аккумулятора.

В настоящее время RevHeadz не поддерживает электромобили

Избегайте использования Bluetooth

аудиовыход при использовании RevHeadz OBD2, так как это приводит к значительной задержке в выводе звука.

1.

Адаптер Bluetooth OBD2

Подключите адаптер к порту подключения OBD2 в ваших автомобилях (обычно находится рядом с местом водителя, точное местоположение зависит от автомобиля). Здесь показан дешевый клон-адаптер Bluetooth ELM327 от eBay. Обычно они имеют идентичные MAC-адреса, такие как AA:BB:CC:11:22:33, и поэтому могут вызвать проблемы со связью, если поблизости находится более 1 адреса. Во время тестирования мы столкнулись с обрывами соединения с этими адаптерами.

Запустите двигатель вашего автомобиля.

2. Экран подключения

Запустите приложение RevHeadz Engine Sounds и перейдите к экрану подключения, нажав кнопку OBD2 из главного меню. Затем нажмите кнопку Connect (Bluetooth) 9. кнопка 0031.

3. Выберите устройство Bluetooth

.
В диалоговом окне Bluetooth OBD2 Connect вы должны увидеть список уже сопряженных устройств. устройства. Если вашего устройства нет в списке, вы можете нажать Поиск устройств. Ты можно дополнительно установить флажок Безопасное соединение. Нажмите на устройство OBD2 в списке. При запросе PIN-кода введите PIN-код, предоставленный производителя вашего адаптера. Адаптер в нашем примере использует 1234

1. Адаптер Wi-Fi OBD2

Подключите адаптер к порту подключения OBD2 в ваших автомобилях (обычно находится рядом с местом водителя, точное местоположение зависит от автомобиля к машине. ) Здесь показан дешевый клон-адаптер ELM327 Wifi от eBay.

Запустите двигатель вашего автомобиля.

2. Wi-Fi подключение

Подключитесь к Wi-Fi адаптера OBD2 перед запуском приложения на ваш телефон. В настройках телефона нажмите на пункт Wi-Fi.

Теперь выберите устройство OBD2 Wifi в списке.

Если вы впервые подключаетесь к этому устройству, вам, вероятно, будет предложено для пароля. Введите пароль, предоставленный производителем устройства. В нашем примере пароль 12345678

3.

Экран подключения

Запустите приложение RevHeadz и перейдите к экрану подключения, щелкнув значок . Кнопка OBD2 из главного меню. Затем щелкните Кнопка подключения (Wi-Fi) .

4. Выберите адрес Wi-Fi и порт

Укажите номер хоста и порта, предоставленные производителем вашего адаптера. В нашем примере это 192.168.0.10 и 35000. Затем нажмите кнопку Connect. Кнопка .

Соединение

Если все работает, теперь вы должны увидеть соединение, показывающее некоторые данные. на твоей машине. С помощью кнопок прокрутки укажите красную черту вашего автомобиля. Этот Таким образом, приложение может сопоставить диапазон оборотов вашего автомобиля с диапазоном оборотов других автомобилей. транспортные средства, которые могут иметь другой диапазон оборотов, чем ваш автомобиль. По желанию вы можете установите это значение немного ниже, чтобы добиться более высоких оборотов двигателя при более низких оборотах. обороты Оставьте для параметра «Оптимизация связи» значение «Вкл.», если вы не испытываете вопросы. Вернитесь в главное меню, нажав кнопку «Назад» вверху. оставил. В главном меню индикатор кнопки OBD2 будет зеленым, когда есть активное соединение и вход в Режим Drive для любого из двигателей будет использовать данные OBD2 для управления звуковой симуляцией.

Устранение неполадок

Убедитесь, что никакие другие приложения не пытаются взаимодействовать с адаптером OBD2, пока пытаются подключиться к приложению RevHeadz, поскольку они могут помешать ему подключиться. Обратите внимание, что некоторые из этих приложений будут поддерживать соединение OBD2 с вашим адаптер даже после закрытия приложения. Если у вас возникли проблемы с подключением OBD2 к работа, затем нажмите Кнопка диагностики после попытки соединять. Экран диагностики будет содержать информацию, которую можно сохранить на файл журнала на вашем телефоне. Нажмите Сохранить файл журнала , чтобы сохранить информацию в файл на вашем телефоне, который можно отправить нам по электронной почте.

Файл журнала обычно можно найти на вашем телефоне по адресу . \Android\data\au.com.revheadz.revheadz\files\revheadzobdlog.txt

Подключите телефон к компьютеру и найдите файл для прикрепления или альтернативно перейдите к файлу на телефоне из приложения Мои файлы , выберите файл и нажмите кнопку «Поделиться» в правом верхнем углу, затем выберите адрес электронной почты.

Отправить файл журнала по адресу:

Функция OBD2 RevHeadz все еще относительно новая, поэтому могут быть ошибки или ошибки. несовместимости, о которых мы еще не знаем, поэтому, пожалуйста, будьте терпеливы, пока мы работаем о будущих обновлениях и улучшениях.

Советы

Некоторые дешевые адаптеры OBD2 не используют режим низкого энергопотребления, поэтому их следует отключить. от порта OBD2 вашего автомобиля, когда он не используется, чтобы избежать разрядки автомобильного аккумулятора.

Интерфейс Wi-Fi DBPOWER ELM327 (OBD II) “обзор”

Эти адаптеры позволяют получить доступ к интерфейсу OBDII вашего автомобиля (бортовая диагностика, версия 2) через Wi-Fi! Согласно обзорам Amazon, они действуют как точка доступа (без какого-либо шифрования — ура!) и замыкают шину CAN на TCP-порт. Общаться с системой управления двигателем вашего автомобиля теперь так же просто, как открыть сокет tcp.

Но сначала: не включай – разбери 😉

Эта вещь находится на *HACKHACKHACKdingdingding*-конце шкалы HACKaday-to-MAKEaday. Если здесь есть информация, которая кому-то не нравится, просто дайте мне знать, я ее удалю. Я уже стараюсь не наступать кому-то на ноги, но головоломка слишком забавная, и я уже аннулировал гарантию. Если я наткнусь на серьезные дыры в безопасности до того, как моя мотивация угаснет, я сообщу производителю после окончания «обзора».

Небольшое обновление: все еще стоит денег
сырье • 08.11.2016 в 08:00 • 0 комментариев
Прошлой ночью загорелась контрольная лампа двигателя. 23:00, -3°C, 50 км от дома. Отлично – нет. Ехать домой? Отбуксировать?
Итак, этот адаптер подтвердил мне:
P0141 – Цепь нагревателя датчика O2, банк 1, датчик 2
= не критично = я мог доехать до дома, не повредив двигатель или каталитический нейтрализатор
В прошлый раз я имел дело с выхлопной системой из-за некоторых потеря/шумная часть (части) Я заметил, что разъем 2-го датчика O2 (который просто контролирует, в порядке ли выход каталитического нейтрализатора) не защелкивается (снова оторвался при умеренном натяжении). Так что, скорее всего, это вызвано просто плохой связью, которая легко устраняется, если есть пандус, солнце и +10°C вместо ночи и -3°C где-то на дороге.
Сброс флага ошибки, чтобы увидеть, было ли это разовым событием, также сработал.
Поэтому я не могу порекомендовать достаточно, чтобы получить один из этих адаптеров (лучше выбрать версию Bluetooth из-за случайных проблем с подключением Wi-Fi с этим конкретным адаптером), чтобы установить его в ящик для инструментов вашего автомобиля.
Здравствуй, Android / ZTE Blade / Крутящий момент
сырье • 11.09.2014 в 09:44 • 0 комментариев
Я использую телефон, а не смартфон для всех своих задач с мобильным телефоном, и никогда раньше не использовал Android. Ну, потому что я и так трачу достаточно времени в инете…
Короче говоря, мне дали уже рутированный блейд ZTE Gen1, обновил его до последней официальной версии Cyanogenmod, поставил туда apk Torque (appstore требует учетную запись google , я не хочу один) и установил его. Torque подключается и обнаруживает адаптер wifi obd после настройки. Время подключить его к моему ЭБУ…
Подробнее »
краткое руководство по защите вещи/восстановлению пароля
сырье • 28. 08.2014 в 18:29 • 8 комментариев
- купить “Коммутационную плату CP2102” дешевле 2 евро
- отрежьте дорожку питания 5 В в нижней части и припаяйте перемычку 3V3
- взломайте корпус игрушки OBD2 Wi-Fi
- снимите модуль Wi-Fi с основной платы несколько проводов)
- соедините два: GND к GND, POWER к POWER(3V3!!!) TX к TX и RX к RX (да, они поменяли местами названия сигналов на шелковой ширме коммутационной платы CP2102)
- подключите коммутационную плату CP2102 к порту USB и запустите шпатлевку
- подключиться со скоростью 38400 бод
- отправить следующее …
```
 +++
cmd> установка 4
Ok
cmd> setwp *****************
Ok
cmd> setsid Борднетц
Ok
cmd> wificonfig
SSID : Борднетц
Тип сети: точка доступа(2)
Тип шифрования: WPA2-AES(4)
Пароль  : *****************
Канал Ап: 1
DHCP-клиент: включить
Ok
cmd> сохранить конфигурацию
Сохранение конфигурации во флэш-памяти
Ok
cmd> перезагрузить
устройство перезагрузится. ..
Ok
команда>

```
- ОТКЛЮЧИТЕ и ВНОВЬ ПОДКЛЮЧИТЕ usb-ключ, чтобы модуль Wi-Fi выполнил ЖЕСТКИЙ СБРОС
- перезагрузите ноутбук или, по крайней мере, беспроводные драйверы / интерфейс, чтобы забыть список «известных ssid» (иначе он попытается подключиться БЕЗ шифрования, что не удастся
- подключиться к беспроводной сети, введите кодовую фразу, сделано
и *tadaa*
```
 Сотовый 06 - Адрес: 00:0E:C6:00:3B:1B
Канал:1
Частота: 2,412 ГГц (канал 1)
Качество = 48/70 Уровень сигнала = -62 дБм
Ключ шифрования: включен
ESSID: "Борднец"
Битрейт: 1 Мбит/с; 2 Мбит/с; 5,5 Мбит/с; 11 Мбит/с; 9Мбит/с
18 Мб/с; 36 Мб/с; 54 Мб/с
Битрейт: 6 Мбит/с; 12 Мбит/с; 24 Мб/с; 48 Мб/с
Режим:Мастер
Дополнительно: tsf=00000000366ff4f2
Дополнительно: Последний маяк: 344 мс назад
IE: IEEE 802.11i/WPA2, версия 1
Групповой шифр: CCMP
Парные шифры (1): CCMP
Наборы аутентификации (1): PSK
```

Модуль AX220xx = xlwtech XLW-210D, но что делает AppSrv?

сырье • 20.

08.2014 в 19:29 • 0 комментариев

Как выяснилось в предыдущем журнале, Wi-Fi-модуль представляет собой XLW-210D от xlwtech, работающий на чипе, совместимом с AX220xx от Asix.

Кроличья нора 3 (тупик):

Можно получить доступ к исходному коду эталонного проекта с помощью правильных запросов Google и некоторых догадок шокирующе легко (почему они включают «блабла не для общественности релиз” обратите внимание только ВНУТРИ исходного кода, а не в имени файла архива?)… , поскольку эти данные не предназначены для свободного доступа в Интернете, я не буду приводить их здесь и не буду давать советов, как их найти. В этом нет никакой «магии», так как штатная функция устройства просто очевидна, а не включает ни «AppSrv», ни источник демо-плагина.

Назад к Кроличья нора 1:

Если AppSrv включен, устройство выдает на 114. 215.182.213:8001 каждые 500 мс:

 > 11 00   Очевидно, он хочет позвонить домой. Давайте ответим на этот звонок, просто ответив:
  > 11 00
< 11 00 <СОБСТВЕННЫЙ MAC-АДРЕС>
> 11 00 <СОБСТВЕННЫЙ MAC-АДРЕС>
< 11 00 <СОБСТВЕННЫЙ MAC-АДРЕС>
...
 Это не работает, устройство не реагирует. Предположим, что первые два байта — это команда, а последние 6 — параметр. Поскольку разработчики встраиваемых систем обычно не берут числа из RNG для перечислений и т. д., а используют простые шаблоны... давайте попробуем:
 > 11 00
< 12 00 00 00 00 00 00 00
...тишина....
 Он умер, Джим? Нет! Ровно через 60 секунд устройство запрашивает AppSrv, на этот раз с другим содержимым:
 > 11 01
< 12 00 00 00 00 00 00 00
> 11 01 <СОБСТВЕННЫЙ MAC-АДРЕС>
< 12 00 00 00 00 00 00 00
...

 Он больше не доволен 0x12. Может быть, оно хочет большего?
 > 11 00 <СОБСТВЕННЫЙ MAC-АДРЕС>
< 12 00 00 00 00 00 00 00
. ..60 секунд тишины...
> 11 01 <СОБСТВЕННЫЙ MAC-АДРЕС>
< 12 01 00 00 00 00 00 00
...60 секунд тишины...
> 11 02 <СОБСТВЕННЫЙ MAC-АДРЕС>
< 12 02 00 00 00 00 00 00
...60 секунд тишины...
> 11 03 <СОБСТВЕННЫЙ MAC-АДРЕС>
< 12 03 00 00 00 00 00 00
... и так далее.
  Yay, AppSrv поддельный онлайн 😀
 Еще одна вещь, которую я обнаружил: если полезная нагрузка короче 8 байт, сообщение игнорируется. По крайней мере, для команды \x12 последние 6 байтов просто предназначены для выравнивания и не имеют какой-либо конкретной функции.
 Кстати, источник UDP-пакетов не проверяется устройством, пока я анализирую данные с помощью libpcap и выдаю простой
 printf "\x12\x??\x00\x00\x00\x00\x00\ х00" | nc -u 192.168.0.9 8001
 устройство счастливо.
 Uart-связь не мешает действиям "AppSrv" в этом состоянии.
 До этого момента разобраться в протоколе было легко, просто потому, что есть прямая обратная связь (читай: изменился или нет ответа) от устройства, которое «запросило» правильный ответ. Теперь связь есть, но я не знаю, что просить устройство.
 Поскольку AppSrv предназначен для удаленного управления со смартфона/откуда (переводчик Google сказал мне), должна быть команда, которая позволяет нам
 а) запись данных в UART
 б) чтение (опрос) данных из UART (или включение передачи данных)
 Поскольку это микросхема на моем столе, я уверен, что они поставили ее с полной функцией и не остановили реализация после рукопожатия, даже если AppSrv сейчас не в сети...

Беспроводной мост AX220XX с UART: получение доступа, часть 2

сырье • 19.08.2014 в 17:55 • 0 комментариев

Мы в 🙂 и первое, что нужно сделать, это переименовать Wi-Fi в «Борднетц» (по-немецки «электросистема автомобиля», но netz = сеть и «Борд», как в «бортовой», мне просто нравится такие приколы):

 cmd>версия
макинтош: 000ec6003b1b
версия: 1. 02.23
идентификатор: 14041601
Ok
команда > помощь
Использование: бросить
Использование: версия
Использование: сетдеф
Использование: saveconfig
Использование: перезагрузка
Использование: setsid <максимум 31 символ>
Использование: setnt <0 = sta, 1 = adhoc, 2 = ap>
Использование: setet <Тип шифрования>
       <Тип шифрования> 0: Без защиты 4: WPA2-AES
                         1: WEP-WEP64 5: WPA1-TKIP
                         2: WEP-WEP128 6: WPA1-AES
                         3: WPA2-TKIP 7: АВТО
Использование: setwp <Парольная фраза WPA, 8 ~ 63 символа>
Использование: setch <индекс канала>
       <индекс канала>
       0: Авто 1: 1 2: 2 3: 3 4: 4 5: 5 6: 6
       7:7 8:8 9: 9 10: 10 11: 11
Использование: wificonfig
Использование: setwifi <статус>
       <статус>: 0: отключить Wi-Fi 1: включить Wi-Fi
Использование: serialport <скорость передачи> <биты данных> <четность> <стоповые биты> <управление потоком>
       <скорость передачи>: 0: 115200 5: 4800
                    1:57600 6:2400
                    2:38400 7:1200
                    3:19200 8:300
                    4:9600 9:110
       <биты данных>: 0: 5 1: 6 2: 7 3: 8
       <четность>: 0: нечетный 1: четный 2: нет
       <стоповые биты>: 0:1 1:1,5 2:2
       <управление потоком>: 0: Xon/Xoff 1: Аппаратное обеспечение 2: Нет
Использование: ipconfig
Использование: setip
Использование: setmask <сетевая маска>
Использование: setgateway
Использование: setdns
Использование: setmode <режим>
       <режим>: 0: СЕРВЕР 1: КЛИЕНТ
Использование: connecttype <тип>
       <тип>: 0: TCP 1: UDP
       : 10: TCP Srv + Tcp Cli
Использование: setsrvport <порт>
Использование: setdstport <порт>
Использование: setdsthn <имя хоста/IP>
Использование: connstatus
Использование: setdhcpcli <статус>
       <статус>: 0: отключено 1: включено
Использование: setdhcpsrv <статус>
       <статус>: 0: отключено 1: включено
Использование: dhcpsrv <начальный адрес> <конечный адрес> <сетевая маска> <шлюз> <аренда>
Использование: показать счетчик
Использование: передать размер <размер>
       : размер в байтах (0~4096), по умолчанию 1024
Использование: время передачи <время>
       <время>: время в мс (0~1000), по умолчанию 50
Использование: смартконфиг
Использование: setat <флаг>
   =1, если cmd включен, =0, если cmd отключен
Использование: setxap <флаг>
   =1, XAP включен, =0, XAP отключен
Использование: setio
<каталог>: 0 = вход, 1 = выход
       setio 1 0 :установить каталог p1 для ввода
       setio 1 1 : установить каталог p1 для вывода
       setio 1 1 0 :установить выход p1 на низкий уровень
Использование: getio
       getio 1 : получить статус p1
Использование: appsrv <флаг>
   =1, appsrv включено, =0, appsrv отключено
Использование: demoplug <флаг>
   =1, включить демонстрацию плагина, =0, отключить демонстрацию плагина
Ok
cmd> получить 0
неверный пин-код
Ошибка
cmd> получитьио 1
Ошибка
cmd> получитьио 2
контакт = 2, значение = 1, отметка = 0
Ok
cmd> получитьио 3
Ошибка
cmd> получитьио 4
неверный пин-код
Ошибка
cmd> получитьио 5
неверный пин-код
Ошибка
cmd> Герио 6
Неизвестная команда gerio
cmd> получитьио 6
неверный пин-код
Ошибка
cmd> констатус
Статус Wi-Fi: отключен.
Статус сокета: отключен.
Ok
cmd> ipconfig
Статический IP:
Текущий IP: 192.168.0.10
Текущая IP-маска: 255.255.255.0
Текущий шлюз: 192.168.0.10
Ok
cmd> показать счетчик
Уарт Rx = 248
UART Tx = 6215
Сокет Rx = 0
Сокет Тх = 0
Ok
cmd> демонстрационный плагин
демонстрация плагина отключена.
Ok
cmd> приложения
апсрв отключен.
Ok
cmd>SSID
Неизвестный ssid команды
cmd> перезагрузить
устройство перезагрузится...
Ok
команда>
cmd> выйти


команда>
cmd> wificonfig
SSID: WiFi_OBDII
Тип сети: точка доступа(2)
Тип шифрования: Нет (0)
Пароль: 12345678
Канал Ап: 1
DHCP-клиент: включить
Ok
cmd> ipconfig
Статический IP:
Текущий IP: 192.168.0.10
Текущая IP-маска: 255.255.255.0
Текущий шлюз: 192.168.0.10
Ok
команда> команда>
cmd> установить setsid Bordnetz
Ok
cmd> cmd> wificonfig
SSID: Борднец
Тип сети: точка доступа(2)
Тип шифрования: Нет (0)
Пароль: 12345678
Канал Ап: 1
DHCP-клиент: включить
Ok
cmd> сохранить конфигурацию
Сохранение конфигурации во флэш-памяти
Ok
cmd> перезагрузить
устройство перезагрузится. ..
Ok
команда>
cmd> установить Wi-Fi 1
Ok
cmd> ipconfig
Статический IP:
Текущий IP: 192.168.0.10
Текущая IP-маска: 255.255.255.0
Текущий шлюз: 192.168.0.10
Ok
команда> команда>
cmd> ipconfig
Статический IP:
Текущий IP-адрес: 192.168.0.10
Текущая IP-маска: 255.255.255.0
Текущий шлюз: 192.168.0.10
Ok
cmd> wlanconfig
Неизвестная команда wlanconfig
cmd> wificonfig
SSID: Борднец
Тип сети: точка доступа(2)
Тип шифрования: Нет (0)
Пароль: 12345678
Канал Ап: 1
DHCP-клиент: включить
Ok
cmd> выйти

Давайте...

Подробнее »

Беспроводной мост AX220XX с UART: получение доступа, часть 1
сырье • 18.08.2014 в 18:26 • 0 комментариев
Чип со снятой этикеткой может быть устройством, совместимым с AX220XX, так как его MAC от этого производителя. Он предлагает веб-интерфейс, но доставляет пустой index.htm только через порт 80. Порт 35000 подключается к микроконтроллеру PIC. Не отправлять команду "+++ return" по tcp на порт 35000, так как это приводит к пинг-понгу сообщений между двумя контроллерами.
попытка вектора Ethernet:
Открытые порты:
80, tcp, http (пустой index.htm, иначе http404)
67, udp, dhcps
udp 491503, ???
35000, TCP, мост UART
Для AX220XX доступны различные эталонные конструкции, например здесь: http://www.uconnect.com.tw/WMS.html http://www.uconnect.com.tw/files/WiFi_to_serial_command_set_V1.pdf
Инструмент конфигурации AXR2W доступен в WA-232B-toolbox.zip здесь: http://www.usconverters.com/index.php?main_page=product_info&cPath=70&products_id=404 (требуется msports.dll для запуска под Wine ), но чип не отвечает. Волшебная строка «обнаружения», которую использует этот инструмент, — ASIXXISA[0x0e] и отправляется по UDP на порт 25122.
воспроизводит этот волшебный пакет с помощью:
printf «ASIXXISA\x0e» I nc -u 192.168.0.10 49153 -p 25125
не получилось...
кстати: опустив ключ "-u" и просто запустив команду на tcp порту uart, вы получите прямой доступ к uart/CAM из шеллскриптов... предотвратить моды со стороны ethernet стороны , но он все еще получил открытый uart и можно сбросить содержимое флэш-чипа.
Этот pdf-файл содержит список команд, которые AX220XX принимает через UART, включая команду «+++». Поскольку мой «неизвестный» чип реагирует на команду «+++», вполне вероятно, что другие команды тоже работают, и на самом деле это чип, совместимый с AX220XX.
Я не буду ссылаться на просочившиеся документы от производителя здесь, так как вы можете сделать свой собственный поиск в Google. Если вы попробуете слово «загрузчик» или аналогичные термины вместе с названием чипа, вы найдете несколько pdf-файлов и исходный код на китайских платформах для обмена документами 😉
Кстати. все устройство потребляет 120 мА при 12 В (1,44 Вт), падение с 12 до 3,3 В при этом токе тратит ~1 Вт, что сильно нагревает линейные регуляторы. Энергосберегающий режим ELM327 экономит около 10 мА... поскольку порт OBD2 подключен к автомобильному аккумулятору независимо от состояния ключа зажигания, я могу только предупредить, чтобы эти адаптеры оставались подключенными, когда двигатель не работает в течение более длительных периодов времени.
Что можно попробовать сейчас:
- wlan не зашифрован, поэтому kismet покажет все, что устройство отправляет во время запуска
- доступ через uart с адаптером usb-ttl-uart
кстати. только что заказал дешевый «автомобильный usb-адаптер» за 3,50 евро, который работает на понижающем преобразователе, чтобы заменить lm7805 на основной плате, охладить устройство и продлить его жизнь.
- Контакт 1: если область (10 мегабайт) подключена, загрузки нет. перезагрузить? около GND
- Контакт 2: GND, очевидно
- Контакт 3: TX на скорости 38400 бод, уровень 3V3, внутренняя подтяжка не 5В!)
- Контакт 6: 2V8, от модуля (отсутствует, если отсутствует плата)
- Контакт 7: идентично состоянию светодиода (низкий уровень, если светодиод горит, высокий уровень, если светодиод выключен), низкий уровень, если плата отсутствует
- Контакт 8: переходит на высокий уровень и остается на нем
- Контакт 9: линия данных, по умолчанию высокий уровень, короткие пакеты данных во время запуска (=чтение флэш-памяти)
Контакты 1-7 представляют собой 2-миллиметровую контактную колодку.
Для доступа к UART (и питания модуля) достаточно обычного кабеля ftdi 3V3 или 5V. Обязательно используйте 3V3 для питания модуля.
Разборка оборудования
сырье • 18.08.2014 в 12:00 • 2 комментария
Устройство состоит из красной основной платы и зеленой платы расширения Wi-Fi:
Три электролитических конденсатора рассчитаны на 16 В и подключены к шинам «автомобиль +», +5 В и +3 В3. Микросхема рядом с коннектором - это контроллер Microchip can, микросхема слева - Microchip pic 18F, которая выполняет преобразование CAN-UART так же, как это делал бы "оригинальный" ELM327. UART выведен на контактный разъем в центре для подключения к плате Wi-Fi.

Обзор и подключение диагностический адаптер ELM327 на ВАЗ 2114

С какими автомобилями совместим сканер

Как подключить на Android

Интерфейс программы

Как подключить на Windows

Как подключить к iPhone или iPad

Наиболее частые ошибки при подключении

В заключении

как пользоваться, принцип работы.

Причины, по которым адаптер отказывается подключаться к ЭБУ авто

Способы решения проблемы своими силами

Подключение к смартфону

Как подключить ELM327 Wi-Fi

Bluetooth адаптера ELM327: инструкция по подключению к ПК

Какие ошибки позволяет выявлять адаптер для диагностики авто?

Преимущества устройства

Недостатки

Какие гаджеты совместимы с этим прибором

Как подключить обд2 через блютуз на Андроид?

Инструкция по подключению ELM327 Bluetooth к Android

Подключение ELM327 bluetooth к смартфону на ANDROID

Подключение ELM327 Bluetooth к Android-устройству

Какие гаджеты совместимы с этим прибором

Как подключить прибор

Похожие статьи

Как подключить и настроить диагностический автомобильный сканер кодов OBD II CAN?

Подключение elm327 wifi к android в Красноярске: 500-товаров: бесплатная доставка, скидка-71% [перейти]

описание, функции, программы. Подключение ELM327 WI-FI к мобильному устройству на Android

Вот перечень задач, которые решает адаптер ELM327 Bluetooth

Программы для работы с автосканером ELM327

Использование мини сканера ELM327

Выявление ошибок с помощью устройства

Elm327 подключение к компьютеру

iOs» (iPhone, iPad, iPod)

Подключение» ноутбука или компьютера через Wi-Fi

Нет» подключения или OBD2 не видит устройство

Общие сведения

Алгоритм подключения

Что такое Bluetooth. Описание и особенности технологии Bluetooth: Видео

Что такое сканер ELM327 и как им пользоваться

вяз327

ДАННЫЕ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

ВИДЕО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

СПИСОК ОБСЛУЖИВАНИЯ

ПЕРЕЧЕНЬ ОБСЛУЖИВАНИЯ

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

ПОСЛЕДНИЕ НОВОСТИ

ФорумВопросы и ответы HOT

НОВОСТИ ГОРЯЧИЕ

ДАННЫЕ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

ОБНОВЛЕНИЕ ДАННЫХ ОБСЛУЖИВАНИЯ

Повышение скорости соединения ЭБУ с помощью микроконтроллера ELM327

ELM327 Введение

Обзор скорости подключения

1) Удаление информации о запросе в ответах ECU

2) Удаление перевода строки в ответах ECU

3) Удаление заголовков в ответах ECU

4) Удаление пробелов в ответах ECU

5) Адаптивная синхронизация

6) Известный размер ответа

Заключение

Fiat MultiECUscan ELM327 Ошибка подключения – MHH AUTO

Звуки двигателя RevHeadz OBD2

1.

2. Экран подключения

3. Выберите устройство Bluetooth

1. Адаптер Wi-Fi OBD2

2. Wi-Fi подключение

3.

4. Выберите адрес Wi-Fi и порт

Соединение

Устранение неполадок

Советы

Интерфейс Wi-Fi DBPOWER ELM327 (OBD II) “обзор”

Небольшое обновление: все еще стоит денег

Здравствуй, Android / ZTE Blade / Крутящий момент

краткое руководство по защите вещи/восстановлению пароля

Модуль AX220xx = xlwtech XLW-210D, но что делает AppSrv?

Беспроводной мост AX220XX с UART: получение доступа, часть 2

Беспроводной мост AX220XX с UART: получение доступа, часть 1
