Про электронную педаль газа автомобилей Лада

Про электронную педаль газа автомобилей Лада

_x000D_

Чтобы автомобиль соответствовал более жестким экологическим стандартам АвтоВАЗ оснащает современные автомобили Лада (Приора, Гранта, Калина, Нива, Ларгус, Веста и XRAY) электронной педалью газа или «Е-газ». Привод дроссельной заслонки избавился от тросика и стал оборудован мотор-редуктором. В результате педаль газа не имеет механической связи с дроссельной заслонкой, а управление двигателем стало полностью электронное.

_x000D_

Принцип работы электронной педали

_x000D_

В корпус дроссельного узла встроен редуктор, электродвигатель и два датчика. Электродвигатель поворачивает дроссельную заслонку через редуктор, а ее положение контролируют два датчика.

_x000D_

_x000D_

Электронная педаль газа представляет собой пластмассовый рычаг, а в кронштейне установлено два датчика.

Все элементы представляют собой единую конструкцию (модуль педали газа). Датчики представляют собой потенциометры, подвижный контакт которых жестко связан с поворотной осью рычага педали.

_x000D_

электронная педаль газа Лада Приора, Гранта, Калина, Вестаэлектронная педаль газа Лада Приора, Гранта, Калина

_x000D_

Электронный блок управления (ЭБУ) непрерывно отслеживает положение педали по сигналам датчиков. На основе этих параметров ЭБУ подает управляющие команды на мотор-редуктор дроссельного узла и на топливные форсунки.

_x000D_

_x000D_

Неисправности электронной педали газа

_x000D_

Подвижные контакты и токопроводящие дорожки подвержены износу, что делает их сигналы некорректными. В результате двигатель будет работать неустойчиво, появятся “провалы”, на холостом ходу обороты будут “плавать”. При появлении неисправности в работе Е-газ на панели приборов загорится контрольная лампа Check Engine, и ЭБУ переведет систему на резервный режим работы, при котором обороты будут набираться медленно, даже при резком нажатии на педаль газа.

Также может увеличиться расход топлива.

_x000D_

Если из строя выйдут оба датчика, ЭБУ переведет систему управления двигателем в аварийный режим работы, мотор будет работать только на оборотах чуть выше холостого хода (1500 мин-1). В этом случае рекомендуется обратиться на СТО для замены вышедших из строя деталей по гарантии.

_x000D_

Преимущества и недостатки электронной педали

_x000D_

Плюсы:

_x000D_

    _x000D_
  1. Моментальная реакция двигателя при нажатии на педаль газа.
  2. _x000D_
  3. Сглаживание резких перегазовок.
  4. _x000D_
  5. Уменьшенный расход топлива.
  6. _x000D_
  7. Экологичность.
  8. _x000D_

_x000D_

Минусы:

_x000D_

    _x000D_
  1. Неремонтопригодность.
  2. _x000D_
  3. Более медленный разгон.
  4. _x000D_
  5. Более мягкая педаль.
  6. _x000D_

_x000D_

А как вы относитесь к электронной педали газа на автомобилях Лада? Может быть лучше, когда педаль газа с тросиком? Напомним, часть проблем с Е-Газом решается после замены датчика положения педали тормоза.


Категории товаров, которые вам могут быть интересны на основании статьи “Про электронную педаль газа автомобилей Лада”:



  • Товары, из ассортимента Дастершоп77 по теме статьи:
    Изображение Артикул Наименование Производитель Цена Наличие В корзину
      DC1822-8200291355    Клапан рециркуляции картерных газов Renault 8200291355     Оригинал        6900 / 5500 р. Дисконт: 4900 р.        3
      DC380-ASAM-30376    Подушка опора радиатора нижняя 7700430992 / 215081131R ASAM-SA 30376 аналог     Аналог        150 / 100 р. Дисконт: 80 р.        4
      DC1644-140328698R    Прокладка впускного коллектора h5M оригинал 140328698R     Оригинал        700 / 600 р. Дисконт: 400 р.        5
      DC1211-8200132254    Форсунка топливная для двигателя K4M оригинал 8200132254     Оригинал        2900 / 2200 р. Дисконт: 1900 р.        3
      DC619-8200048024    Крышка расширительного бачка оригинал Рено 8200048024     Оригинал
    700
    / 500 р. Дисконт: 350 р.
        1
      DC919-226A41772R    Датчик кислорода лямбда зонд верхний Дастер, Веста и др. двиг. h5M 1.6 226A41772R / 226901841R / 226906393R     Оригинал        4500 / 4200 р. Дисконт: 3900 р.        2
      DC1321-161757436R    Прокладка дроссельной заслонки h5M / F4R оригинал 161757436R     Оригинал        800 / 600 р. Дисконт: 500 р.        1
      DC1398-30777    Прокладка под кольцо бензонасоса ASAM 30777     ASAM        300 / 250 р. Дисконт: 200 р.        3
      DC1738    Фильтр топливный бензонасоса сетка Рено Дастер, Каптур, Террано, Веста и др. 2.0 / 1.6 (Masuma)     Аналог        800 / 500 р. Дисконт: 350 р.        5
      DC1766    Ремкомплект прокладок дроссельной заслонки K4M/F4R (большая+малая) Балаково ПТП64     Аналог        300 / 200 р. Дисконт: 150 р.        1
      DC981-FCR210114    Бензонасос электрический FRANCECAR FCR210114     Аналог        1500 / 1200 р. Дисконт: 1100 р.        1
      DC1200-BK64105/30598    Кольцо бензонасоса с прокладкой
      Аналог
         1000 / 700 р. Дисконт: 500 р.        1
      DC1740    Фильтр топливный бензонасоса погружной Рено Дастер, Каптур, Террано, Веста и др. 2.0 / 1.6 (LYNX)     Аналог        2100 / 1800 р. Дисконт: 1500 р.        2
      DC1746    Мембрана клапана рециркуляции картерных газов Рено Дастер, Каптур, Террано и др. (мембрана КВКГ F4R 2.0)     Аналог
    2200
    / 1700 р. Дисконт: 1500 р.
        2
      DC1322-224332428R    Катушка зажигания 1,6 h5m оригинал 224332428R     Оригинал        2900 / 2500 р. Дисконт: 2100 р.        2
      LRT-002 / 6001548140    Бачок омывателя неоригинал, АНАЛОГ 6001548140     LOGEM        1000 / 900 р. Дисконт: 500 р.        1
      DC382-ASAM-30494    Бачок расширительный ASAM-SA 30494 (7701470460)     Аналог        1000 / 700 р. Дисконт: 600 р.        1
      DC1643-140323253R    Прокладка впускного коллектора h5M оригинал 140323253R     Оригинал        2000 / 1600 р. Дисконт: 1500 р.        2
      DC1314-135101KT0A    Сальник коленвала передний h5M оригинал 135101KT0A     Оригинал        900 / 700 р. Дисконт: 550 р.        2
      DC1320-161191KA1B    Дроссельная заслонка h5M оригинал 161191KA1B     Оригинал        35000 / 29900 р. Дисконт: 28300 р.        1
      DC1664-21179113201000    Форсунка топливная ВАЗ 1.8л 21179 оригинал 21179113201000     Оригинал        1800 / 1500 р. Дисконт: 1300 р.        4
      6001548140    Бачок омывателя Рено 6001548140 оригинал     Оригинал        2000 / 1700 р. Дисконт: 1500 р.        1
      DC918-226A44171R    Датчик кислорода нижний лямбда зонд h5M 1. 6 Лямбда-зонд Рено 226A44171R     Оригинал        32000 / 19000 р. Дисконт: 17000 р.        1
      DC955-150100565R    Насос масляный для F4R оригинал 150100565R     Оригинал        5500 / 4800 р. Дисконт: 4400 р.        1
      DC957-8200665520    Стартер K4M 1.6 оригинал 8200665520     Оригинал        13000 / 11500 р. Дисконт: 10500 р.        1
      DC1302-166008992R    Форсунка топливная для двигателя h5M оригинал 166008992R     Оригинал        3500 / 2600 р. Дисконт: 2400 р.        4
      DC1315-122791HC0A    Сальник коленвала задний h5M оригинал 122791HC0A     Оригинал        2000 / 1700 р. Дисконт: 1400 р.        1
      DC1889    Подушка опора радиатора верхняя 215060007R аналог     Аналог        340 / 250 р. Дисконт: 200 р.        1
      DC1682-6001549070    Абсорбер топливных паров оригинал 6001549070     Оригинал        4000 / 3200 р. Дисконт: 2800 р.        2
      DC1663-21120370501015    Катушка зажигания ВАЗ 1.6/1.8 21129/21179 оригинал 21120370501015     Оригинал        1900 / 1200 р. Дисконт: 900 р.        4
      DC1836    Уплотнительное кольцо форсунки нижнее тонкое Веста, Ларгус, Икс-рей, Гранта, Калина 21127-1139045R (1шт.)     Оригинал        25 / 15 р. Дисконт: 10 р.        4
      DC1837    Втулка клапанной крышки Веста, Гранта, 2108 (1шт. )     Оригинал        25 / 15 р. Дисконт: 10 р.        4
      DC1838    Уплотнительное кольцо форсунки верхнее толстое Веста, Ларгус, Икс-рей, Гранта, Калина (1шт.)     Оригинал        25 / 15 р. Дисконт: 10 р.        4
      DC1839    Кольца на форсунки Веста, Ларгус, Икс-рей, Гранта, Калина (комплект 8шт.) Rosteco     Аналог        340 / 250 р. Дисконт: 200 р.        1
      DC1878-21080130704204    Прокладка помпы Ларгус, Веста, Икс-Рей, ВАЗ-2108-2112 21080130704204     Оригинал        50 / 30 р. Дисконт: 20 р.        1
      DC522-233009370R    Стартер для двигателя F4R оригинал арт. 233009370R     Оригинал        14000 / 10600 р. Дисконт: 9900 р.        0
      DC1002-B208A03276    Форсунка топливная для двигателя K4M DEKO B208A03276 (аналог 8200132254)     Аналог        2000 / 1500 р. Дисконт: 1300 р.        0

    Добавить комментарий



    Как работает электронная педаль газа?

    Как работает электронная педаль газа

    Среди автолюбителей есть мнение, что автомобили с электронной педалью газа имеют плохую реакцию, медленнее разгоняются. Многие меняют ее на “механику”, старый доброй тросовый привод. Кто-то устанавливает блоки управления этой педалью, чтобы работало как механическая. Но так ли плоха на самом деле электронная педаль? Давайте разбираться вместе.

    На самом деле электронная педаль это очень хорошая, современная разработка. Наверное, многие замечали, что при резком нажатии на педаль газа в пол, присутствует небольшой провал перед набором скорости. А если нажать до упора газ, заезжая в гору, то кроме шума и небольшой детонации никакого ускорения вы не получите. При этом нажимая педаль плавно, постепенно увеличивая нажатие по мере ускорения автомобиля вы получите максимально возможное ускорение. Также есть такое явление на моторах с высокой степенью сжатия (собранных под ГБО), владельцы знают, что если ехать на бензине, то только плавное открытие дроссельного узла, иначе детонация.

    Вот, например, у вас электронная педаль, впереди небольшой подъем и вы решаете прибавить газа. Нажимаете педаль в пол, и на этом моменте многие думают, что автомобиль не слушается вас. На самом деле блок управления двигателем, следуя оптимальному алгоритму начинает приоткрывать дроссельную заслонку, параллельно следит за детонацией, подает оптимально количество топлива, нужный угол зажигания. И в итоге вы разгоняетесь максимально быстро, насколько это возможно.

    Теперь вы понимаете для чего нужна электронная педаль газа? Все вышеперечисленные нюансы вождения учитывает электронный блок управления вашим автомобилем и максимально оптимально регулирует подачу воздуха в двигатель. Вы получаете максимально возможный момент и мощность, максимально возможное ускорение, а при экономичной езде максимально низкий расход топлива!

    Звучит как небольшая революция, верно? На самом деле так и есть. Практически все современные двигатели управляются по моментной модели. Это значит, что они работают с эффективность близкой к 100%. И при всем этом можно сделать максимально высокую степень сжатия, добиться максимальной отдачи мотора, избежать детонации, снизить вредные выбросы, а также продлить ресурс агрегата.

    Таким образом делаем вывод, электронная педаль газа – это очень полезное и хорошее нововведение в управлении двигателем. А если у вас какие-то проблемы, не нравиться динамика, большой расход топлива, то вам прямой путь на диагностику. Нужно выяснить и устранить найденные неисправности.

    Читайте также другие наши статьи.

    Большое спасибо, что дочитали до конца. Мы очень заботимся о наших клиентах и желаем вам только лучшего! Будем рады видеть вас в наших магазинах, сервисах, автомойке! С уважением, компания АККОРД АВТО.

    #сервис #магазин #белорецк #электроннаяпедальгаза #газ #педаль #тюленина23 #запчасти #автохимия #педальгаза #какработает

    Электронная педаль газа — ну зачем?

    Пишется заметка, потому что накипело. Расскажу, что такое электронная педаль газа, немного окунусь в историю и объясню чего от электронной педали газа ожидать. Начнем пожалуй с истории, а уйти прийдется далеко, когда еще на смену карбюраторным моторам стали приходить системы с впрыском.

    История появления электронных педалей газа

    Раньше педали газа, были с тросовым приводом. Тоесть нажимаете вы на педаль газа и натягиваете трос, который с другой стороны соединен с приводом воздушной заслонки (дроссельная заслонка). Но при работе двигателя на холостых оборотах, двигателю постоянно требуется разное количество воздуха, особенно при холодном пуске. И сделали тогда инженеры подсос — дополнительная воздушная заслонка, которая открывалась при холодном моторе для его возможности работать на холодную. Время шло, и следующим шагом была сделана воздушная заслонка с электронным асистентом, тоесть вы по прежнему дергали трос, но при этом если трос не натянут, заслонка могла менять угол открытия в определенных пределах, что позволяло автоматически регулировать холостые обороты двигателя и самостоятельно ему прогреваться. Далее появились системы круизконтроля, когда машина начала уметь регулировать скорость движения, что отразилось на умении воздушной заслонки работать на всем диапазоне углов открытия. Но инженеры все еще держались и оставляли привод заслонки тросовым. Однако в последствии стали появляться системы антипробуксовки ведущих колес с отъемом можности мотора и началось самое интересное. Водитель уже не мог управлять воздушной заслонкой напрямую, а лишь начал отдавать команды компьютеру, который сам выставлял необходимый угол открытия. Может быть, конечно, круиз-контроль и антипробуксовочная система и не являлись причиной появления полностью электронноуправлямых дросселей, но согласитесь, возложить управление на компьютер намного проще, чем придумывать инженерные решения, позволяющие совместить тросовый привод и свободное управление газом электроникой.

    Что же такое электронная педаль

    Собственно остается только подвести итоги выше сказанного. Электронная педаль газа ничем не отличается от педали джойстика для автогонок. Педаль газа сообщает компьютеру, на сколько глубоко её нажали, а компьютер уже в свою очередь дает команду моторчику заслонки повернуться на заданный угол.

    Почему накипело

    Долгое время я отъездил на машине, у которой педаль газа с тросовым управлением, и привык, что если нажал на газ, или отпустил его — тут же получаешь реакцию мотора. Волею судеб, теперь я езжу не только на своем автомобиле, но и разделяю часы поездок на другой машине с электронной педалью газа. И хочу сказать, что время реакции действительно заставляет напрячься. Едешь по трассе, необходимо сделать движение рулем и паралельно добавить газу, так как привод передний — и что мы имеем. Руль повернут, а газ еще не начал набираться. По зиме это приводит к небольшим заносам, которые я успеваю купировать. А другие просто говорят, что машина непослушная — и ведь правильно говорят. Далеко ходить не надо: на днях ехал по сколькой трассе и получил два заноса подряд в двух поворотах. Отклонение некритичное, всего 5-10 градусов, но я не планировал двигаться бочком в этих условиях… Продаются специальные устройства, называемые джеттеры, но сколько знакомых их не пробовало, никто не почувствовал разницы. Да и логично, ведь задержка вызвана не медленностью передачи данных от педали до компьютера автомобиля (быстрее скорости света еще ничего не придумали), а тем, что компьютер еще должен обработать данные с педали, сверить их с контрольными таблицами, возможно проверить вероятность пробуксовки, расчитать угол, на который необходимо открыть заслонку — как результат, имеем задержку в десятки или даже сотни миллисекунд, а это между прочим несколько метров.

    Совет

    На сегодняшний день, все производители так или иначе переходят к электронным педалям, и не стоит отказываться от покупки конкретной машины, только потому что её газ управляется не тросом. Просто имейте в виду, что электронное управление дроссельной заслонкой дает задержку в реакции мотора. Надо всегда держать в голове эту задержку и нажимать или отпускать газ немного раньше, чем это требуется (понятно что не всегда это возможно). Повлиять же на время задержки может только производитель автомобиля, изменив алгоритмы работы с педалью газа, или установив в блок управления двигателем более быстрое железо.

    РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ:

    Е-газ, что это?

    Е-газ – это электронная педаль газа. Вместо тросика привода дроссельной заслонки стали устанавливать мотор-редуктор. Таким образом, педаль газа не имеет механической связи с дроссельной заслонкой, а управление двигателем стало полностью электронное. Давайте выясним, а какая педаль газа лучше?

    АвтоВАЗ начал комплектовать автомобили Лада электронной педалью газа с 26 января 2011 г. Главная причина этого была необходимость перехода на европейские нормы экологичности Евро-4 и Евро-5.

    Принцип работы электронной педали газа

    Основные компоненты участвующие в работе электронной педали газа:
    1. модуль управления дроссельной заслонкой с датчиками.
    2. педаль газа с датчиками.
    3. ЭБУ (блок управления двигателем).

    Во время нажатия на педаль газа, датчики передают данные в ЭБУ. На основе этих и дополнительных сигналов ЭБУ подает сигнал в модуль управления дроссельной заслонкой, который открывает/закрывает заслонку на определенный градус.

    Плюсы и минусы электронной педали газа

    Преимущества:
    1. Сглаживание перегазовок.
    2. Экономия топлива.
    3. Экологичность.
    Недостатки:
    1. «Раздумье» на первых секундах после нажатия на педаль.
    2. Нельзя сделать глубокий тюнинг, придется возвращаться к тросику.
    3. Проблемы с ремонтом электронной педали газа.
    4. На первых, “сырых” версиях были следующие неисправности электронной педали газа: плавали обороты, педаль залипала, подгазовка.
    Напомним, Вы можете более детально ознакомиться с электронной педалью газа Приоры, Калина. К сожалению на ВАЗ 2110 педаль газа не устанавливалась, но народные умельцы нашли способ ее доработать.

    Какая педаль газа Вас больше устраивает?

    Ключевые слова:
    Добавить комментарий

    Электронная педаль газа ВАЗ 2110

    Обучение электронной педали ваз.

    Официальный Лада Приора Клуб – Показать сообщение отдельно – Всё об Электро…

    Электронная педаль газа.

    электронный педаль газа замена.

    педаль газа ваз 2110 после переделки.

    Педаль сцепления может провалиться из-за того, что разорвался тросик привод…

    Электронная педаль газа.

    Модуль управления дроссельной заслонки (Е-газ).

    электронной педали газа. лада,гранта,тюнинг,lada,granta,tuning,буст,педаль …

    педаль газа ваз 2110 после переделки.

    педаль газа электронная ВАЗ-2170-1108500 2171, 2172, 2113, 2114, 2115 росси…

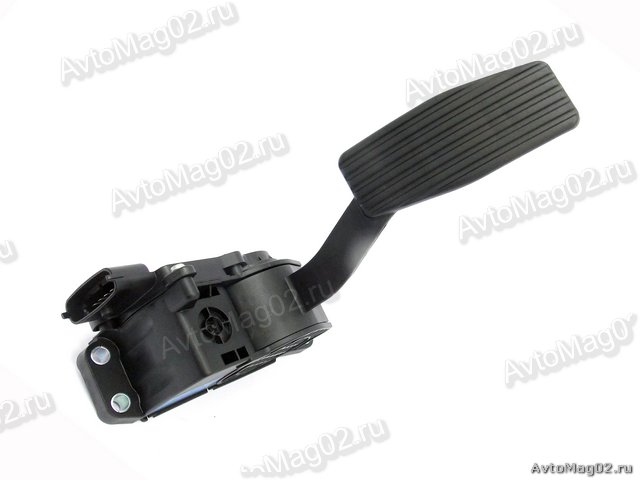

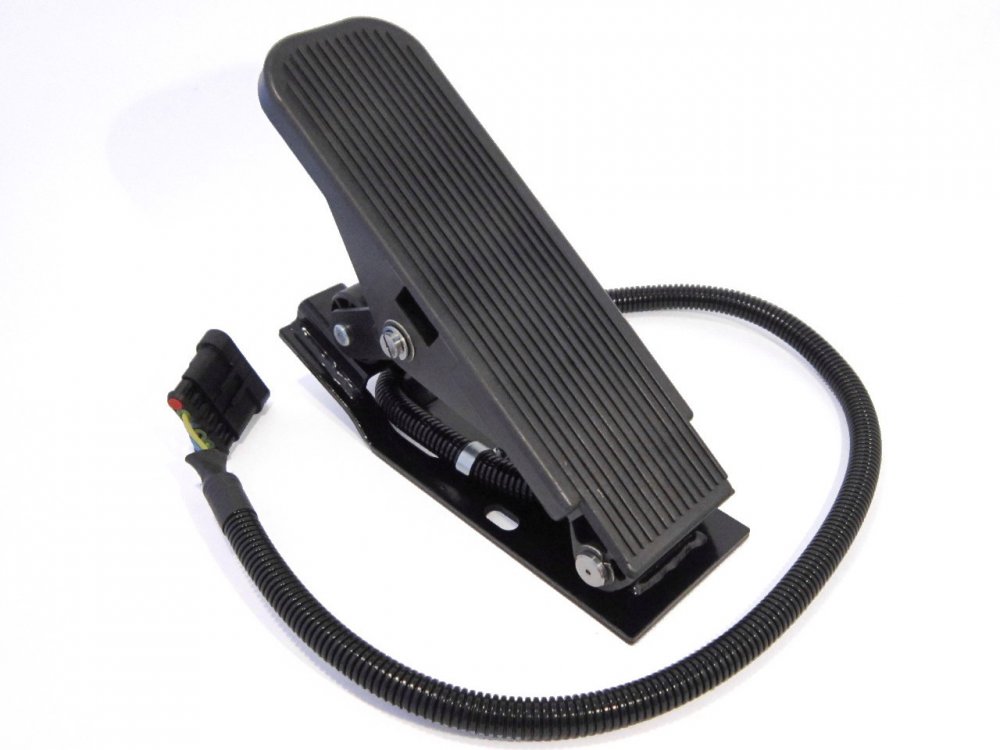

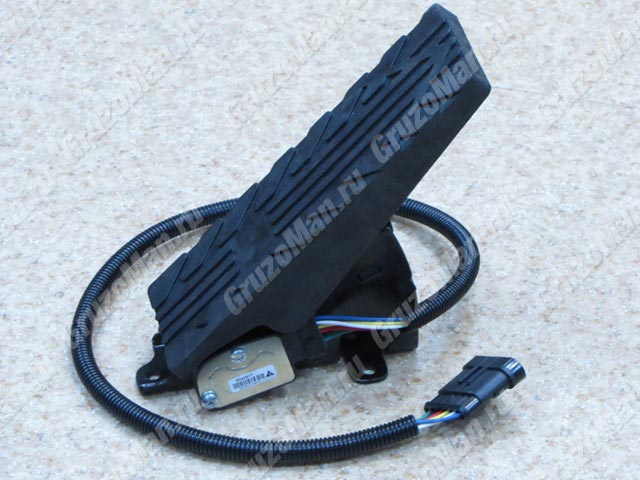

    Так выглядит электронная педаль.

    Педаль акселератора ВАЗ-2110 АвтоВАЗ.

    А это электронная педаль на Лада Приора.

    Педаль газа (рычаг привода акселератора) на ВАЗ 2101, 2102, 2103, 2104, 210…

    Автомобили с электронной педалью акселератора Евро-4.

    Педаль газа ВАЗ-2113-15, 2170 электронная (BOSCH) 280755113.

    на Превзошел калине педали снятие газа. русификатор для магнитолы в нисан н…

    электронная педаль газа.

    Интересный вариант, переделать на десятке форму педали газа.

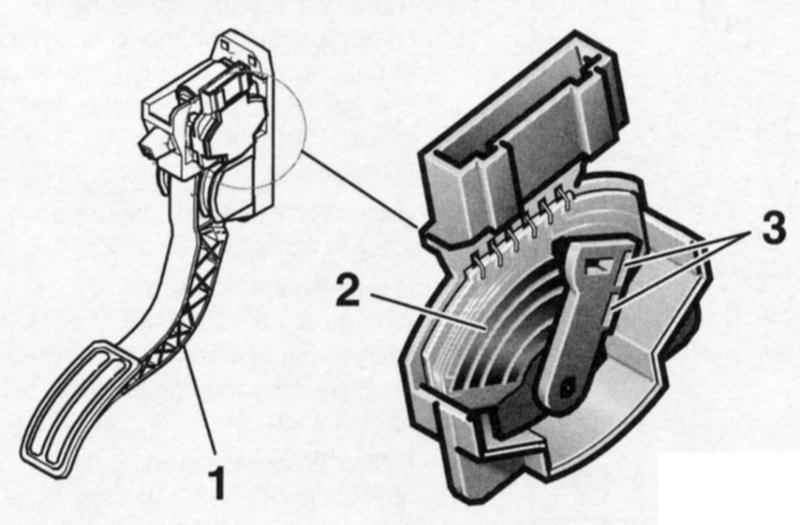

    Устройство электронной педали газа.

    Педаль привода акселератора.

    Примерзла педаль газа ваз.

    Электронная педаль газа как работает


    Электронная педаль газа — что это и как это работает? |

    Многие современные авто уже “забыли” о том, что такое классическая педаль газа на тросовом механизме. Электронная педаль газа стала достойной заменой “классике”, а сами тросовые механизмы давно в прошлом, собственно как и карбюраторная система. С приходом инжектора и тотальной “электронизации” подавляющее большинство отдали предпочтение электронным системам акселератора.

    Сегодня я расскажу для тех, кто еще не знает о том, что такое электронная педаль газа, в чем ее смысл и для чего она нужна.

    Несколько слов о механической педали газа

    Механическая педаль газа работала преимущественно на карбюраторах и объясняется это тем, что карбюратор, это изначально механическое устройство, впрыск и подача были механическими, не было никаких датчиков и прочих электронных “примочек”. Нажимая на педаль акселлертора, вы приводили в движение тросик, который воздействовал на механическую заслонку карбюратора, она открывалась на требуемое расстояние, тем самым увеличивая количество подаваемого топлива. Больше топлива — более высокие обороты, ну и соответственно, автомобиль движется быстрее. Все предельно просто, не так ли? В принципе так могло бы и быть, и возможно всех все устраивало бы, если бы не одно “но”. В зимнее время такая система доставляла немало неприятностей, поскольку для корректной работы и запуска двигателя в мороз требовалось особое “чутье”, присущее лишь опытным водилам. Необходимо было особым образом “играть” подсосом. Малейшая ошибка в этой “игре” могла стоить вам того, что машина вообще не завелась бы, по причине полностью залитых свечей. И это далеко не все «прелести», которыми обладала механическая система акселератора.

    Несколько слов об электронной педали газа

    Теперь собственно о преемнике, который пришел на замену. Электронная система не только более совершенная, но и регулируется по-другому. Необходимость создания электронной педали газа возникла с появлением инжектор, дело в том, что сам инжектор творение более новое и совершенное, поэтому работать ему с устройством прошлого века было не совсем “удобно”.

    Как работает электронная педаль газа?

    Можно долго рассказывать заумными словами о том, что это и как оно работает, но я все же попытаюсь ответить простым человеческим языком. Принцип работы педали следующий — вы жмете на газ, в это время датчики анализируя угол отклонения педали, передают информацию в ЭБУ (электронный блок управления), который принимает решение на основании полученных данных — отдает команду дроссельной заслонке, а она, в свою очередь, открывается на необходимый угол.

    В отличие от механической педали, электронная — это не просто «кусок железа», это скорее электронный модуль, который включает в себя множество электронных узлов. В основе многих электронных педалей лежит реостат, а работа педали построена через специальные дорожки, по которым проходит группа контактов, для большей точности контакты дублируются. Перемещаясь по дорожкам, контакты меняют нагрузку на датчики, а те в свою очередь отправляют информацию блоку дроссельной заслонки.

    Некоторые высказываются о том, что тросик надежнее, чем электроника, которая может дать сбой. Возможно, в этих словах есть часть правды, однако не стоит забывать о том, что и тросиковый механизм также может доставить массу неприятностей, например — может лопнуть! Хотя, как бы там ни было, статистика свидетельствует про обратное, согласно исследованиям – электронная педаль гораздо более надежное устройство, нежели механическая. Взять хотя бы срок службы, электронные педали выходят из строя намного реже, чем механические педали газа. Тросиковый механизм слабее и менее надежный, часто изнашивался тросик соединяющий дроссельную заслонку и педаль. Нельзя не учесть также тот факт, что за счет практически полной «автоматизации» электронной педали, вам больше не нужно «играть подсосом» во время холодного пуска. Для запуска двигателя вам не нужно «работать» педалью, инжектор сам все сделает, отрегулирует заслонку наилучшим образом, чтобы даже холодный запуск двигателя был простым и быстрым. Залить свечи на инжекторе очень сложно, но все-таки можно, если сильно постараться.

    Во время движения автомобиля, ЭБУ самостоятельно регулирует положение заслонки для правильной работы двигателя, даже тогда когда вы постоянно держите педаль в одном положении, например, как в системе круиз-контроля.

    Подводя итоги, можно сделать вывод о том, что электронная педаль газа — это умная система, с массой датчиков и современных ноу-хау, которые дают водителю гораздо больше возможностей и пользы чем тросиковый механизм. Кроме того, электронная педаль – это удобная и комфортная езда для водителя.

    Первый автомобильный интернет-паркинг — АвтоПульсар

    Е-Газ — что это, для чего и как работает? Особенности электронной педали

    Е-Газ (электронная педаль газа) — это электронная педаль газа, которая пришла на смену тросовому приводу дроссельной заслонки. Эл. педаль газа управляет дроссельной заслонкой при помощи электроники, а не путем физического воздействия. АвтоВАЗ стал выпускать модели с Е-Газом в начале 2011 года, причиной стали экологические нормы Евро-4 и Евро-5, которые необходимо соблюдать.

    В этой статье вы узнаете, что такое Е-Газ, как работает, для чего он был внедрен, а также какими преимуществами и недостатками обладает.

    Для чего АвтоВАЗу понадобился Е-газ?

    Как я уже говорил, экологические стандарты становятся все жестче с каждым годом, чтобы выхлоп соответствовал нормам тросик пришлось убрать. Это позволило избавиться от пустых перегазовок водителя, а также прочих лишних действий, которые увеличивают токсичность выхлопных газов. Электронная педаль как бы регулирует “по своему усмотрению” как нужно открыть дроссель. Даже резкое нажатие на педаль будет обработано таким образом, чтобы в атмосферу было выброшено как можно меньше вредного CO2.

    Как это работает?

    Электронная педаль состоит из трех основных элементов: педаль, эл. заслонка, а также датчик расположенный на самой педали. Датчик считывает степень нажатия на педаль, после чего отправляет данные в электронный блок. Тот принимает данные, анализирует и посылает сигнал электронной заслонке, которая открывается на необходимый градус.

    Какими плюсами обладает Е-газ для самого автомобилиста?
    • Прежде всего электронная педаль способствует снижению потребления топлива.
    • Несмотря на распространенное мнение о том, что Е-газ “давит” мотор, статистика свидетельствует о том, что электроника наоборот улучшает динамику. Хотя небольшой «тупняк» вначале действительно присутствует.
    Теперь о минусах Е-газа
    • Чаще всего эл. педаль ругают за ее паузу (“тупняк”) на старте, при резком нажатии на педаль и попытке ускориться. По мнению многих, двигатель плохо взаимодействует с педалью, в результате чего теряется примерно одна секунда. Хотя данный недостаток научились исправлять.
    • Е-газ не дает выполнить серьезный тюнинг двигателя, так как педаль сводит на нет все старания. Установка тросикового привода — решает проблему. Также отмечу, что педаль научились настраивать и прошивать под определенные нужды.
    • Электронная педаль доставляет немало хлопот во время эксплуатации.
    Основные проблемы Е-газа

    Кроме недостатков с динамикой, наблюдаются и другие проблемы, например, плавающие обороты, “залипание” педали, самовольная подгазовка. Основные ошибки электронной педали: (Р2122-Р2123, Р2127-Р2128, Р2138).

    В оф. обращении АвтоВАЗа сообщается, что при замене контроллера или снятии клеммы АКБ, электронная педаль требует адаптации.

    Как это делается?
    Чтобы адаптировать Е-газ необходимо выполнить следующее:
    • Подключаем клемму АКБ, если была снята;
    • Затем поворачиваем ключ в замке зажигания в положение «зажигание». На приборной панели вы увидите загоревшиеся индикаторы. Подождите полминуты и заведите мотор. Температура воздуха при этом должна быть не меньше +7°C;
    • После этого адаптируем функцию диагностики зажигания. Делаем разгон на второй скорости, после чего тормозим двигателем с 4000 об/мин до 1000 об/мин. Выполняем шесть таких циклов за один заезд.
    Полезное видео: Как выполнить регулировку электронной педали
    &nbsp

    что это такое и как работает — Auto-Self.ru

    Замена карбюратора на инжектор, широкое использование электронных систем управления и контроля всех рабочих параметров стали причиной отказа от классической системы акселератора с тросовым приводом. На смену ему пришла электронная педаль газа, обеспечивающая повышенную чувствительность и точность срабатывания. Для того, чтобы такой механизм служил вам как можно дольше, следует понимать принцип действия электронного акселератора, возможные проблемы с ним и возможности их диагностики.

    Что такое электронная педаль газа

    Традиционная механическая педаль управляет дроссельным механизмом посредством троса – при нажатии на нее тросик натягивается и открывает заслонку  дросселя. Наиболее эффективны такие педали были на карбюраторных двигателях, однако с появлением и распространением инжекторных двигателей возникла потребность в более эффективном способе управления подачей топлива. Таковым стала электронная педаль газа.

    По своей сути педаль, в данном случае, выступает в качестве кнопки, изменение положения которой через специальную плату трансформируется в электрический сигнал, который подается на блок управления двигателем. Далее в зависимости от положения педали изменяется интенсивность подачи топлива в двигатель.

    Принцип работы электронной педали газа

    В общих чертах можно описать принцип функционирования такой педали следующим образом:

    1. Водитель нажимает на электронную педаль газа, изменяя ее положение.
    2. Специальные датчики анализируют угол отклонения педали от изначального положения.
    3. Полученная информация пересылается от датчиков в электронный блок управления.
    4. ЭБУ на основе этих сведений формирует ту или иную команду дроссельной заслонке.
    5. Заслонка открывается на требуемый угол.

    Как видно из приведенной информации, принцип действия электронной педали существенно сложнее, чем механической. Это не просто рычаг, натягивающий и ослабляющий трос, а полноценный электронный модуль, связанный с датчиками и прочими компонентами.

    К другим особенностям функционирования педалей газа этого типа можно отнести следующие моменты:

    • В качестве основы электронных педалей самых разных производитель используется реостат.
    • Для передачи сигнала с педали на ЭБУ используются специальные дорожки с группой проводящих контактов.
    • Для обеспечения высокой точности передающие контакты во многих случаях дублируются.

    Неисправности электронной педали газа

    В работе электронной педали газа могут возникать те или иные поломки и неисправности, которые окажут негативное влияние на интенсивность набора оборотов, стабильность работы двигателя, а также на саму возможность движения. Для своевременного выявления таких неполадок следует уметь распознавать их симптомы.

    Если не проходит сигнал с 1 датчика положения педали:

    • после регистрации неполадки загорается сигнальная лампа на панели приборов;
    • двигатель работает в холостом режиме, пока не будет завершена проверка второго датчика;
    • при работоспособности только второго датчика набор оборотов происходит медленно;
    • дополнительные системы, оказывающие воздействие на режим работы двигателя, в частности, круиз-контроль, будут деактивированы.

    Если отсутствует сигнал с обоих датчиков положения педали:

    • загорается лампа EPC;
    • автомобиль не откликается на нажатия педали газа;
    • холостые обороты достигают 1500.

    Возможно также возникновение неполадок в работе датчиков дроссельной заслонки. Если не проходит сигнал по одному такому датчику, то автомобиль реагирует следующим образом:

    • загорается лампа EPC;
    • отключаются дополнительные системы, влияющие на работу двигателя;
    • на педаль акселератора автомобиль реагирует в штатном режиме.

    В ситуации, если не проходят сигналы одновременно с 2 датчиков заслонки, проявляются следующие неполадки:

    • отсутствует реакция на педаль газа;
    • отключается привод дроссельной заслонки;
    • холостые обороты увеличиваются до 1500.

    Для определения причины выхода из строя электронной педали следует сопоставить характер ее работы с приведенными выше симптомами. Это с высокой точностью поможет определить, в каких именно датчиках возникла проблема. Однако зачастую это затруднительно, в особенности для тех автовладельцев, которые впервые столкнулись с выходом из строя этого устройства. В таких случаях лучше отправиться на диагностику в специализированный сервисный центр.

    На СТО считают информацию с ЭБУ, расшифруют код ошибки, зафиксированной системой самодиагностики, и на основании этого определят точную причину поломки. Это не только сократит общие затраты времени, но и обеспечит более высокое качество и точность ремонта.

    Что лучше электронная педаль газа или тросиковая

    На этот вопрос по-прежнему нет единого ответа. Многие предпочитают машины с механическим педалями, утверждая, что такая система гораздо надежнее и долговечнее. Некоторая доля истины в этих словах есть, однако нужно учитывать, что и тросиковый механизм не работает вечно. Со временем тросик может растянуться, что сделает работу педали менее эффективной. Также, в результате износа тросик может разорваться.

    В целом же, статистика показывает, что ресурс электронных педалей существенно выше. Кроме того, они более удобны – владельцам автомобилей, оборудованных такими педалями, не требуется использовать подсос при холодном запуске, электроника сама все отрегулирует и настроит. Кроме того, залить свечи на таком автомобиле значительно сложнее.

    Видео на тему

    Поделитесь с друзьями в соц.сетях:

    Facebook

    Twitter

    Google+

    Telegram

    Vkontakte

    Процедура обучения педальки газа — DRIVE2

    Утащил у ниссановцев. Оставлю про запас. Пригодилась. Разница только в том, что у нас не мигает Check. Долго не мог понять почему авто не едет. Все датчики в норме, всё ок, но я разъединял разъём на педальке когда ставил накладки. До этого, ещё 2 раза снимал педаль газа, такого небыло. Сам в недоумении. Так или иначе, обучение помогло.

    Перед обучением ХХ, должны быть выполнены следующие условия:

    напряжение АКБ больше чем 12.9V (при неработающем двигателе)
    температура ОЖ должна быть 70-99 град
    КПП прогрета
    если КПП автомат, поставить на Р
    руль в нейтральном(нулевом) положении
    автомобиль в положении, близком к горизонтальному
    все потребители эл/эн на OFF

    Если не получилось, то перед повтором необходимо чтобы автомобиль проехал как минимум 10мин.
    Так же рекомендуется (я делал) перед обучением ХХ обучить педаль акселератора и дроссельную заслонку.

    ОБУЧЕНИЕ педали акселератора отпущенному положению
    — операция, необходимая для контроля выходного сигнала датчика положения педали акселератора.
    Она должна быть выполнена каждый раз, когда кабель датчика положения педали акселератора или ЕСМ был разъединен.
    Удостоверьтесь, что педаль акселератора полностью выпущена.
    1. Повернуть ключ зажигания в положение”ON” и ждать по крайней мере 2 секунды.
    2. Выключить зажигание, ждать по крайней мере 10 секунд.
    3. Повернуть ключ зажигания в положение”ON” и ждать по крайней мере 2 секунды.
    4. Выключить зажигание, ждать по крайней мере 10 секунд.

    ОБУЧЕНИЕ дроссельной заслонки закрытому положению
    — операция, необходимая для контроля выходного сигнала датчика положения дроссельной заслонки.
    Она должна быть выполнена каждый раз, когда кабель электрического привода дроссельной заслонки или ЕСМ был разъединен.
    1.Поверните ключ зажигания в положение “ON”.
    2.Выключите зажигание, ждите по крайней мере 10 секунд. Удостоверьтесь, что дроссельная заслонка закрывается в течение вышеупомянутых 10 секунд, подтверждается специфическим звуком(стрекот, жужжание). У меня этот звук был вначале.ХЗ!

    Теперь сама процедура обучения. Для неё потребуются часы с секундомером, все описанные ниже временные интервалы надо выполнять очень точно! Для первого раза лучше вдвоем.
    Итак:
    1)выключить зажигание(заглушить мотор) после всех прогревов как минимум на 10 сек.
    2)убедившись, что педаль газа отпущена, включить зажигание(ключ в положение ON, мотор не заводить и ждать 3 сек.
    3) в течение 5 сек быстро нажать (до упора!) и отпустить педаль газа 5 раз.
    4) через 7 сек нажать до упора и держать педаль газа до тех пор, пока жёлтая лампочка CНЕСK ENGINE не станет мигать(~10сек) и не загорится постоянно(~ 20 сек)
    5)через 3 сек после постоянного загорания лампы отпустить педаль газа.
    6) завести двигатель (если заглохнет, повторить запуск) и ждать 20 сек.- газануть 2-3 раза и убедится, что мотор возвращается на нормальные холостые(700-+50).

    Чтобы обнулить память ЕСМ там нужно немножко изменить процедуру:
    4) через 7 сек нажать до упора и держать педаль газа до тех пор, пока жёлтая лампочка CНЕСK ENGINE не станет мигать(~10сек)-режим диагностики.
    В этот момент как раз эти коды показываются.
    Ты:
    5) нажимаешь газ до упора и держишь более 10 сек.
    6) отпускаешь педаль.Должно высветиться 0000(четыре нуля).

    Про Е-Газ — DRIVE2

    Кто-то уже читал но все же) Интересно например то что задержка на Е-Газе при разгоне сделана специально…
    С введением норм токсичности Евро-4 от производителей автомобилей потребовалось еще более «зажать» систему по токсичности выбросов, но имеющиеся программные методы уже исчерпали свои возможности. Электронике оставалось неподвластно наполнение цилиндров воздухом, которое всецело зависело только от водителя, системе же приходилось судорожно подстраиваться и пытаться сгладить негативный эффект от его, не всегда правильных действий. Так на свет появился электронный дроссель, с его помощью решены многие задачи, главная из которых это получение полного контроля за наполнением цилиндров воздухом.

    Небольшая статья
    Александара Смирнова доходчиво раскрывает суть работы и смысл появления этого узла:

    «С января этого года (2011-го) автомобили LADA начали комплектовать электронной педалью акселератора. Хорошо это или плохо? На сегодня такой электронной педалью комплектуются почти все импортные автомобили, в первую очередь те, которые соответствуют требованиям «Евро-4» и «Евро-5» по токсичности отработавших газов. На автомобилях с карбюраторными двигателями водитель, нажимая на педаль акселератора, практически управляет процессом подачи топливовоздушной смеси в цилиндры двигателя. Каждое перемещение педали через тросовый или рычажный механический привод пропорционально передается на дроссельную заслонку карбюратора. Поворот дроссельной заслонки вокруг своей оси вызывает изменение проходного сечения диффузора. Изменение проходного сечения приводит к изменению скорости и объема воздушного потока, проходящего через диффузор. От скорости и объема воздушного потока непосредственно зависит количество топлива, поступающего через распылители карбюратора, а значит, и состав топливовоздушной смеси, попадающей в цилиндры двигателя. С появлением систем непосредственного впрыска топлива управление процессом смесеобразования было передано электронике. За водителем осталась только одна функция – управление положением дроссельной заслонки, а значит, и управление наполнением цилиндров.
    Электроника, основываясь на положении дроссельной заслонки и количестве поступающего воздуха, управляет моментом зажигания и количеством топлива, подающегося в цилиндры. При этом электроника учитывает целый набор параметров: обороты двигателя, температуру,
    состав выхлопных газов, показания датчика детонации. Не имея возможности управлять наполнением цилиндров, электроника не всегда способна обеспечить оптимальный крутящий момент двигателя, соответствующий положению педали, заданному водителем. На переходных режимах, особенно при быстром открытии дроссельной заслонки, приходится увеличивать количество топлива, чтобы обеспечить заданный состав смеси при увеличении воздушного потока. Естественно, увеличивается и количество вредных веществ в выхлопных газах. Смысл электронной педали газа не в том, чтобы избавиться от механической связи педали и дроссельной заслонки, заменив ее электрической. Датчик на педали посылает в электронную систему управления двигателем (ЭСУД) только сигнал о положении педали. ЭСУД рассчитывает оптимальный крутящий момент двигателя, соответствующий положению педали, и реализует его. Электроника сама меняет положение дроссельной заслонки, управляя наполнением цилиндров, устанавливает нужный момент зажигания, регулирует количество топлива. Естественно, при этом учитываются внешние факторы – скорость, обороты двигателя, температура – и заданные ограничения по составу выхлопных газов.

    Двигатель всегда работает в оптимальном режиме. Результат – снижение расхода топлива и уменьшение выброса вредных веществ. Электронная педаль позволяет обеспечить токсичность в соответствии с жесткими нормами «Евро-4» и «Евро-5», чего не всегда можно достичь при механическом приводе дроссельной заслонки. Улучшаются и пусковые характеристики двигателя при холодном пуске. Многие водители, уже знакомые с электронной педалью, жалуются на задержку, особенно при резком нажатии на педаль газа. Говорят: «Нажимаешь на газ, а двигатель молчит, сразу не набирает обороты». На самом деле никакой задержки нет. Электроника реагирует на перемещение педали мгновенно. Но набор оборотов происходит плавно, без рывка. Вот это плавное нарастание оборотов и воспринимается, как задержка. Скорость набора оборотов зависит от калибровок ЭСУД конкретной модели автомобиля. На разных автомобилях она разная. Водители некоторых автомобилей говорят о большой задержке, на других – ее почти не замечают. Электронная педаль газа – вещь полезная и нужная, преимущества ее неоспоримы. А к плавному нарастанию оборотов легко привыкнуть – и вы просто перестанете обращать на него внимание. »

    Все правильно и красиво, вот только электронный дроссель используют не столько для улучшения и оптимизации динамических и экономических характеристик автомобиля, сколько для достижения требуемых евро-норм. Отсюда и появились искусственно созданные проблемы с заторможенной реакцией на нажатие педали газа, подвисания оборотов при сбросе газа, повышенный расход топлива и еще более сниженные динамические характеристики автомобиля.

    Чип-тюнинг
    Из вышесказанного уже понятно, какие мы имеем резервы для чип-тюнинга систем Евро-3, 4, 5. Необходимо только учитывать ряд моментов и примеров — как не надо делать, это подробно рассматривалось в ss20club.ru/theory/178/

    1. Перекалибровка разделов ПО отвечающих за ограничение нарастания момента (увеличение) и его снижения (уменьшение), характеристики открытия дроссельной заслонки в зависимости от величины нажатия педали газа и скорости нажатия. Этим добиваемся быстрой отзывчивости на нажатие педали газа, увеличения крутящего момента в зоне малых и средних нагрузок, устранения подвисания оборотов при переключении передач, устранения временной задержки нарастания момента.
    2. Перекалибровка динамических коррекций УОЗ и топливоподачи с целью дальнейшего увеличения крутящего момента в зоне малых и средних нагрузок.
    3. Перекалибровка зоны режимов и состава смеси мощностного режима.
    4. Перекалибровка фазы впрыска (по желанию). Это рассматривалось в статье «Фаза впрыска в чип-тюнинге»
    5. На двигателях (не вазовских естественно), имеющих в комплектации системы VVT (изменение фаз газораспределения) очень хороший эффект, в плане достижения лучших мощностных и экономических характеристик, дает перекалибровка разделов ПО отвечающих за изменение фаз. В основном, принцип чип-тюнинга новых ЭБУ с электронным дросселем, мало чем отличается от перекалибровки предыдущих разновидностей М73 и Бош797+ имеющих в ПО моментные разделы.

    Сергей Федоренко 2012 г. клуб Motor-Master

    Статья “Авто-Ревю”. Ускоритель педали газа на VW Polo sedan — DRIVE2

    Юрий ВЕТРОВ
    Фото автора и Александра ВИНОГРАДОВА

    «Ставишь сам всего за пять минут — и машина перестает тупить». Примерно так часто описывают новое слово в «гаражном тю­нинге» — корректор электронного акселератора. Мы решили разобраться в том, как работает такое устройство, и купили корректор под названием Jetter.


    Испытания Авторевю: шины на лето

    Тот, кто ремонтировал и настраивал старые автомобили с карбюраторными двигателями, помнит: самое простое средство тюнинга — поставить менее жесткую возвратную пружину в приводе дроссельной заслонки. Педаль газа становится легче — и сразу кажется, что под капотом сил десять прибавилось!

    Но в начале XXI века механический привод акселератора ушел в историю — оказалось, что с ним практически невозможно вписаться в нормы токсичности Евро-4. Одной из причин стала и инерционность системы смесеобразования, в котором помимо топливной аппаратуры участвуют и впускные клапаны, и впускной трубопровод. Современные программы управления впрыском это учитывают — отсюда нелинейность откликов и задержки, приписываемые электронной педали газа.

    Но голь на выдумки хитра — и около семи лет назад в Китае появились корректоры педали акселератора. Устройство представляет собой крохотный микропроцессор в пластмассовом корпусе размером чуть больше стандартного электроразъема, который ставится в разрыв цепи между датчиком положения педали газа и блоком управления двигателем. Самый «раскрученный» из корректоров на российском рынке — отечественный Jetter: разработчики обещают, что он «заставляет блок управления двигателя работать по-новому, быстрее подавая рабочую смесь в цилиндры двигателя». А что на самом деле?

    Осенью прошлого года в фирме Noisebooster, одном из официальных столичных дилеров Джеттера, рабочий день должен был начаться в 10.00. Но даже в 10.45 мы никого не застали.

    — Торопитесь? Буду через полчаса, — ответила трубка.

    Алгоритм работы Джеттера предельно прост: его микропроцессор преобразует сигнал по принципу удвоения

    Педаль нажата наполовину, а сигнал от Джеттера говорит, что полностью! Алгоритм обмана блока управления двигателем мы отслеживали с помощью фирменного диагностического прибора
    У большинства автомобилей доступ к разъему датчика положения педали газа свободный — Jetter можно установить за пару минут

    Продавец появился спустя час. Монтаж устройства на редакционный седан Volkswagen Polo занял пару минут: нужно было сдернуть штатный разъем с педали газа и воткнуть в разрыв пластиковую коробочку с «хвостиком». Вся гарантия — только на словах, никаких кассовых чеков. В ответ на просьбу дать хоть какую-нибудь бумагу хмурый дядька выдал пустой бланк товарного чека с печатью Куликовой Марины Валентиновны, предпринимателя без образования юридического лица.

    Первое, что мы сделали после установки Джеттера, — подключили к автомобилю прибор, расшифровывающий сигнал от датчика положения педали акселератора. Выяснилось, что алгоритм работы корректора предельно прост. Его микропроцессор преобразует стандартный сигнал по принципу удвоения. Когда педаль нажата на 20%, Jetter транслирует это в команду открыть дроссель на 40%. Если водитель продавит педаль на половину хода, корректор скомандует открыть заслонку полностью.

    Обман? Но у Polo и впрямь исчезла ватность отклика при малом открытии дросселя! Опытным водителям это в радость — ползать в пробках проще, особенно радует быстрота реакции на газ при троганье в горку. А вот те, кто с трудом может синхронизировать работу акселератором и длинноходной педалью сцепления, будут разочарованы: постоянные рывки, дерготня.

    Никакой прибавки в мощности и крутящем моменте при полностью открытом дросселе Jetter, естественно, не дает. Незначительное улучшение так называемой эластичности, разгона на фиксированной передаче, происходит за счет сокращения времени переходного процесса — Polo с Джеттером, к примеру, с 80 до 120 км/ч на пятой передаче стал разгоняться на полсекунды быстрее: 18,9 с против 19,4 с.


    А вот в режиме частичного дросселирования — существенное улучшение: с 27,8 аж до 19,3 секунды при перемещении педали акселератора на половину хода! Но это улучшение обманчивое. Об этом эффекте три года назад упоминал Леонид Голованов, «примеряя» однообъемничек Honda Jazz: «Подобная «нелинейная» настройка привода акселератора рождает приятную иллюзию резвости, но когда тебе по-настоящему понадобится тяга и ты утопишь педаль «в пол» на обгоне, ускорение вырастет лишь на гран. Запаса тяги-то, оказывается, тю-тю!» Вот и с Polo так же — продавив педаль газа до упора, вы сократите время разгона всего на 0,4 с. Тю-тю!

    Никакой прибавки в мощности и крутящем моменте при полностью открытом дросселе Jetter не дает — на любых оборотах

    Зависимость степени открытия дроссельной заслонки от хода педали
    Время разгона на пятой передачи с 80 до 120 км/ч, с Расход топлива в условном городском цикле, л/100 км

    Вдобавок растет расход топлива. Заезды по условному городскому циклу, за основу которого взята разработка специа­листов Дмитровского автополигона, показали, что Polo с Джеттером стал на 0,5 л/100 км расточительнее: 8,9 л/100 км против 8,4 л/100 км.

    А что будет с автомобилями малой энерговооруженности?

    «Каблучок» Renault Kangoo преобразился! Если без Джеттера его приходилось что есть силы пришпоривать длинноходной педалью газа, то теперь он стал гораздо живее откликаться на «плавное педалирование». Совсем другое ощущение от автомобиля, хотя предельные возможнос­ти и не возросли.

    А потом мы взяли две машины с автоматическими трансмиссиями — Renault Fluence 1.6 и BMW 120d. Неторопливый Fluence резвее не стал, а удобство управления разгоном пострадало. Древний четырехступенчатый «автомат» с Джеттером скачет с передачи на передачу в ответ на малейшее перемещение педали, и гидротрансформатор не всегда справляется с рывками. С мощным дизельным BMW картина аналогичная. Разница лишь в том, что современная восьмиступенчатая коробка перебирает передачи практически незаметно и дискомфорт больше акустический. К слову, эффект от Джеттера прямо противоположен включению спортивного режима: если Sport заставляет коробку старательнее удерживать передачи, то корректор педали акселератора — наоборот, включать повышенные при малейшем сбросе газа.

    За иллюзорную резвость приходится расплачиваться небольшим увеличением расхода топлива
    Экономичность в условном городском цикле с Джеттером и без мы проверяли осенью
    при температуре 10—12оС: кондиционер был отключен, в автомобиле находился только водитель

    А не противопоказан ли Jetter «заряженному» автомобилю с «механикой»? Подопытным кроликом выступил Golf GTI. Каких-то особых неудобств на мощном автомобиле с турбомотором Jetter не создает. Все идентично атмосферному Polo: отклики становятся резче на первой половине хода педали, а дальше реакция ­ослабевает. С таким запасом мощности это не страшно. Резкость реакции на газ для кого-то будет даже в кайф: например, я, поездив с Джеттером, после выключения корректора заглох на первом же светофоре, словно вчерашний выпускник автошколы. А владелец Гольфа, наоборот, мучился с Джеттером из-за чересчур резких реакций на акселератор.

    Влияние на надежность? Диагностический прибор показал, что для двигателя и его систем Jetter абсолютно безвреден — он лишь изменяет сигнал от датчика положения дроссельной заслонки. Работники дилерских центров Volkswagen и Renault не протестуют против установки Джеттера и на словах даже обещают сохранение заводской гарантии. Некоторые дилеры марок Honda и Subaru сами продают Jetter. А вот сотрудники официального дилера BMW в категорической форме отказались устанавливать корректор п

    Сообщества › Лада Приора (Lada Priora Club) › Блог › Е-газ — неисправность сопутствующих исполнительных датчиков.

    * к сожалению, сворачивание под cut не работает.

    Со временем у автомобилей, оснащенных электронной системой управления дроссельной заслонкой, появляется неисправность — пропажа отзыва на нажатие педали газа, кратковременное повышение оборотов двигателя при переключениях передач, сопровождаемое выставлением Chek-а на приборной панели,

    Фотография из борт.журнала Mikkeee

    причиной сему — выход из строя Датчиков педалей Сцепления и Торможения, расположенных на педальном узле, подробнее о них — в Борт.журнале gosharik73

    Причиной, чаще всего, является механический характер повреждения.

    Выключатель сигнала положения педали сцепления :
    ВСППС

    Выключатель сигнала положения педали сцепления. Фотография из борт.журнала aligator013

    1. Отсутствие самого датчика, по различным обстоятельствам — Борт.журнал Romul-ua , Борт.журнал aligator013

    2. Обрыв, замыкание цепи — Материал VORON36

    3. Подгорание, окисление, залипание, (зазор), или иная поломка контактной части датчика, препятствующее образованию устойчивой электрической цепи — Борт. журнал Maxxiss

    Фотография из борт.журнала AndreiCherniy

    Выключатель сигнала положения педали сцепления имеет одну группу контактов, коммутирующую электрическую цепь.

    По сигналам датчика положения педали сцепления и выключателя сигналов торможения контроллер различает нажатое и не нажатое положения педалей :

    педаль сцепления отпущена — контакты сомкнуты, коммутация цепи — подача сигала ЭБУД .

    педаль сцепления нажата — размыкание контактов, прерывание электрической цепи — подача сигала ЭБУД : (мгновенное) снятие нагрузки двигателя — условия :

    скорость не равна нулю (ДСА), обороты двигателя в диапазоне (ДПКВ), при этом учитываются сигналы подаваемые с Модуля педали газа.

    Характерное проявление при неисправностиповышение оборотов двигателя при выводе КПП в нейтральное положение (или иное оперирование педалью сцепления), что так же характерно неисправному ДПДЗ при тросовом приводе дроссельной заслонкой. Материал AndreiCherniy

    В иных случаях есть и положительные моменты задержки оборотов — Борт.журнал sochinec93

    Состояние сцепления передается в ЭБУ автомобиля с помощью выключателя сцепления. Этот сигнал позволяет ЭБУД обработать резкое изменение нагрузки на двигатель автомобиля.
    При нажатии педали сцепления во время движения с двигателя снимается нагрузка.

    При неисправности Выключателя сцепления ЭБУ полагает, что нагрузка имеется, поскольку в него поступают сигналы с датчика VSS (ДСА) и, следовательно, управляет ненагруженным двигателем как нагруженным.
    Поскольку в этом случае нарушается оптимальность управления впрыскиванием топлива, обороты двигателя становятся неровными и образуется дым.

    Кроме того, сигнал выключателя сцепления, наряду с сигналами скорости автомобиля и частоты вращения коленчатого вала, используется для определения включенной передачи.

    Код неисправности — P0830 регистрируется, если изменение сигнала от выключателя сцепления не определяется:
    1) в течение 2 с после переключения передачи во

    Отличия электронной педали газа от механической

    Современные автомобили всё чаще стали обзаводиться электронным акселератором, древний тросовый привод стандартной дроссельной заслонки неминуемо вытесняется с рынка. И это нормальное течение развития технологий, архаичные карбюраторные системы тросиковые приводы должны уйти на покой. Эра инжекторов заставила производителей массово заменять механические педали на более умные и точные системы.



    Электронная педаль газа: принцип работы, плюсы и минусы



    Что интересного в тросике



    Привод в виде тросика используется, как правило, в машинах, оснащённых карбюратором, что немудрено, карбюратор – это самый механический компонент, здесь впрыск топливной смеси тоже механический. Кроме того, когда были популярны карбюраторы, промышленность ещё не могла обеспечить свои изделия большим количеством датчиков, сенсоров, и другой умной электроники. Всё было просто, педаль нажимается, тросик натягивается, заслонка карбюратора приоткрывается. Чем сильнее жать на педаль, тем шире открывается заслонка, поступает больше топливной смеси – выше обороты, мощность. И всё бы ничего, система работает стабильно, но вот в морозы она начинает проявлять себя не с лучшей стороны. Запуск двигателя зимой для многих превращался в пытку с ловлей момента, когда совпадёт искра с нужным количеством смеси, игра с подсосом, перестараешься – свечи закидает. И такая ситуация была практически повсеместной.



    Что с электронной педалью



    Электроника, сменившая аналоговые технологии, поставила более высокие технологичные планки, регулировка происходит по-другому. Как только появился инжектор, стало понятно, что без проектировки электронных систем подачи топливной смеси не обойтись. Часто стали возникать трудности в плане совместимости электронной инжекторной системы с устаревшими механическими устройствами. Так что, появилась электронная педаль, которая имеет иной принцип работы. При нажатии на гашетку датчики фиксируют угол её наклона, информация передаётся в главный блок управления, тот анализирует всё, и направляет команду, собственно, дроссельной заслонке, которая реагирует на команду. В этом случае регулировка подачи топлива происходит гораздо точнее. Данные с датчиков учитываются и процессе смесеобразования, разные ездовые режимы – разные параметры смеси.



    Отличия электронной педали газа от механической



    Какие ещё отличия



    Электронный акселератор, это уже больше, чем простой механический узел, теперь это сложный модуль, который содержит целый ряд узлов. В основе всего механизма лежит реостат, который присутствует практически во всех электронных заслонок. Работа педали осуществляется посредством специализированных каналов, обеспечивающих сигнальные импульсы. Первый сигнал – от датчика контроля положения педали, от него он направляется в ЭБУ мотора, далее сигналы на шаговый двигатель, который и является тем последним компонентом, который, собственно, двигает дроссельной заслонкой.



    Некоторые эксперты считают, что классический тросиковый привод системы газа гораздо надёжнее, чем электронная система. Однако это утверждение ошибочно. Конечно, можно говорить о том, что электроника может отказать, но ведь и трос может порваться, лопнуть, перетереться, особенно при сильном морозе. Кроме того, статистика показывает, что электронная педаль более долговечна, работает дольше. При этом электронная система не требует практически никакого внимания, ухаживать и обслуживать её не нужно.



    Что такое электронный акселератор, как работает



    Не главным преимуществом, но приятным бонусом можно считать отсутствие подсоса, здесь всё автоматизировано, нет никакой необходимости играть в ловлю искры на холодную. При инжекторной системе играть педаль газа не нужно, система самостоятельно регулирует оптимальные значения для заслонки. Многие ли сегодня помнят, что значит залить свечи. большинство современный водителей этого даже не знали.

    Другие записи по теме:

    Электронная педаль газа и принципы её регулирования — e-fee.ru

    Электронная педаль газа и принципы её регулирования
    Рассмотрим, как именно управляет двигателем электронная педаль газа. Когда водитель нажимает на «газ», информация о том, какое значение имеет угол отклонения педали, передается в электронный блок. В этот же блок, обычно называемый ЭБУ, идет информация с угловых датчиков дроссельной заслонки. На основе полученных данных процессор устанавливает напряжение на электромоторе привода. На первый взгляд, все просто.

    Схема работы электронной педали газа
    Рассмотрим схему более детально. Блок управления может менять положение дроссельной заслонки по своему усмотрению, в том числе тогда, когда водитель продолжает жать на педаль с постоянным усилием. Нетрудно представить, какие последствия это может вызвать, если случится даже кратковременный «сбой» в работе ЭБУ. Зачем нужны такие сложности?

    Польза от электронного регулирования
    Блок управления может «добавить» обороты, когда включается кондиционер или печка, а также «понизить» их, как только потребуется. Программа, заложенная в процессор, обладает способностью сохранять на одном уровне значение мощности, которая подводится к трансмиссии. Причем, это – лишь один из «плюсов» использования электроники.
    Инжекторный двигатель, в отличие от карбюраторного, при отпускании «газа» управляется регулятором холостого хода (РХХ). Раньше такие системы были механическими, теперь роль РХХ может взять на себя электронный блок управления. Что в некотором смысле даже повышает надежность двигателя и автомобиля в целом. Если исключить возможность поломки ЭБУ, все выглядит практически идеально.
    Дополнительные меры обеспечения надежности
    Собственно, для обеспечения безопасности определенные меры принимает сам изготовитель авто. Используется не один, а несколько дублирующих друг друга датчиков (и в механизме дроссельной заслонки, и под педалью). Когда выходит из строя один из них, сразу загорается лампочка «Check engine». Автомобиль при этом продолжит движение в штатном режиме (как минимум, можно успеть доехать до мастерской). Чаще всего, ломается только датчик. Что возможно при длительном использовании оборудования (причем, без регулярной проверки).

    Рассогласование датчиков педали газа и дроссельного узла. — DRIVE2

    Доброго времени всем, друзья! Читаешь автомобильные заметки про неисправности и думаешь, ну со мной такого не случится, ан нет!
    Пробег всего 27 тысяч км. с копейками, а у меня в один прекрасный момент произошёл такой момент. Сажусь я в очень жаркий день в машину — парилка, проветриваю и прогреваю несколько десятков секунд — и в путь. Но выехав на трассу чувствую, что машина просто не хочет ехать, как будто за зад ко-то держит. Включил аварийку, остановился, потом переключил зажигание. Всё встало в норму, поехал дальше. Больше про этот косяк не вспоминал. Но вот на следующий день, когда уже был сильный ливень, машина неожиданно начала дёргаться на режимах перемены нагрузки двигателя, то есть при переходах из режима тяги на холостой ход, проехал в таком режиме километров 10 загорелся чек, машина продолжала ехать. Ещё через 10 км. машина стала ватной, обороты поднялись до 2000 назад невозможно сдавать, двигатель глохнет, на 2 передаче машина летит как ошаленная, короче стало не комфортно ездить. Сначала подумал на ливень, что какой-нибудь датчик залило, но в подкапотном пространстве было всё достаточно сухое, несмотря на открытые проушины рулевых тяг. Немного залита была только КПП.
    В итоге начал сканировать сканером: несколько ошибок, не помню номера, но что-то про неисправность сигнала с педали газа, две ошибки 1578 и 2135 “Привод дроссельной заслонки, значение адаптации вне допустимого диапазона” и “Датчик положения дроссельной заслонки, напряжения датчиков отличаются на величину порога”. Естественно сбросить шибки обычным БК “Штат” не удалось. Сканером ELM ошибки сбрасывались только путём сброса с инициализацией контроллера и то, после нескольких секунд работы двигателя они вновь появлялись вместе с “Джеки Ченом”.
    Полез снимать педаль газа, смотреть её датчики. Снимать её не так и сложно, всего три гайки на 10.

    Полный размер


    Полный размер


    Сама педаль — игрушечка, я испугался, как бы её ногой не прихлопнуть в порыве обгона 🙂 Сделана по технологии Bosh но у нас в России:

    Полный размер


    Стал разбирать, тоже ничего сложного:

    Полный размер


    Ничего военного: есть задающая часть с дорожками из сопротивления:

    Полный размер


    и ответная: рычаг с парами контактов, но вот в них то и был один из косяков:

    Полный размер


    На фото видно, что каждый контакт состоит из тонких усиков, так вот, на двух контактах по одному усу изначально были отогнуты непонятным мне образом. Пришлось один из них просто оторвать, потому как происходил дребезг контактов из-за него. Я снимал крышку датчика строго вертикально, явно качество сборки хреновое, один усик аж залез сверху на остальные, его я не стал трогать, слишком уж очень прецинзионная операция по нему!
    Короче, протёр немного дорожки от пыли лёгким раствором спирта, без фанатизма, дорожки были чистые, но следы истира уже виднеются. Собрал педаль газа, поставил на место — один хрен, обороты под 2000 и “Чек” с теми же ошибками.
    Мне вот интересно за такую сборку узла на заводе ещё и пару тысяч просят — бред!
    Далее, естественно, я полез в дроссельный узел. В итоге узел был не очень чистый, но и не очень грязный, к сожалению забыл сфотать его исходный вид. Вокруг заслонки был смолянистый налёт, причём достаточно липкий, просвет был, но очень слабый. Почистил пространство вокруг заслонки Лавром.
    Вот, что вышло:

    Полный размер


    Полный размер


    Если кому интересно, вот номер узла:

    Полный размер


    Просвет стал отчётливым. Далее полез в сам датчик, но не тут то было, у него крышка на винтах с головкой под звёздочку с штифтом по центру. Вот уроды, сами не делают нормально и другим не дают. Так как был на даче, естественно не смог вскрыть крышку! В итоге принял решение посмотреть что на обратной стороне узла творится, то есть в редукторе, там всё с винтами в порядке, они под обычную звёздочку (вот так вот, звёздочка стала обычным делом:)). Вскрыл крышку редуктора, там в принципе всё в порядке, но, смазки как таковой вообще не было! Даже в магнитофонах была смазка на шестерёнках!

    Полный размер


    Короче, немного смазал чёрную шестерню WD-шкой и собрал узел обратно, предварительно раз десять непосредственно пальцами по заслонке провернув шестерёнки по полному диапазону движений вперёд-назад.
    В итоге поставил дроссельный узел на место, всё собрал, завёл двигатель — та же беда! Манипуляции с фишками обеих устройств ни к чему не помогала, контакты были в порядке и сухими.
    Потом вспомнил, что при таких манипуляциях необходимо провести инициализацию положения заслонки, но вот как именно это сделать уже не мог вспомнить (когда-то читал в литературе).
    Вы не поверите, проходила мимо жена, я попросил её сесть в машину и плавно нажимать во весь ход на педаль газа, а я при включённом зажигании слушал, как работает шаговый двигатель заслонки и редуктор.
    В итоге, я сначала жену попросил плавно раза три нажимать от нуля до упора педаль, а потом столько же раз резко. Вы не поверите, инициализация произошла, после этого я завёл двигатель, сбросил ошибки и обороты снизились до положенных ХХ и “Джеки Чен” сказал до свидания.
    Машинка стала адекватно реагировать на педаль газа, стала отзывчивей и самое удивительное, по БК на ХХ положение дроссельной заслонки раньше всегда было около 4 — 6 процентов, теперь падает до нуля или 1 процента. Похоже теперь реально заслонка стала полностью закрываться, оставляя номинально положе

    Регулировка электронной педали газа — УАЗ Patriot, 2.7 л., 2013 года на DRIVE2

    С наступлением морозов стала постоянно выскакивать ошибка по педали газа. Понятно, что она связана с установленным КК и в принципе больших проблем не доставляла. Было достаточно сбросить ошибку и перезапустить двигатель, но вот ее непредсказуемость это что то. Выскочил у кого то перед носом со второстепенной улицы — вуаля! Патриот неожиданно тупит и не едет. Прижимаешься вправо, обнуляешь, перезапускаешь, под матерки тех у кого выскочил перед носом. Sad Причем предугадать появление не получалось- запрыгнул на совершенно холодного коня и ошибки нет, то то вроде как прогрел, а она вылазит. Сначала думал доездить до теплых времен, потом все ж решился.

    Сегодня выполнили работы по следующему регламенту:

    необходимый инструмент — мультиметр, торцовый на “10”, набор ключей “торкс” (звездочка)
    1. снимаем педаль газа с кронштейна (подключенный КК можно оставить)
    2. ослабляем ключом “торкс” винты крепления крышки педали
    3. подключаем мультиметр между черным и коричневым проводами разъема, которым подключена педаль, диапазон на мультиметре — от 0 до 2 вольт
    3. включаем зажигание
    4. поворачивая крышку педали относительно корпуса, ловим напряжение 0,65 вольт для “бензина” или 0,9 вольт для дизеля
    5. заворачиваем винты крышки, контролируя напряжение, допустИм уход на 20-50 милливольт
    6. выключаем зажигание, отключаем мультиметр и ставим педаль на место
    Под вечер покатался км 5-6, ошибка не выскакивала и вроде как даже порезвей машинка стала?

    Объяснения от производителя КК:
    Все ниженаписанное относится к БЕНЗИНОВЫМ машинам.
    У педали газа есть “свободный ход”. У кого-то больше, у кого-то меньше. Если в цифрах — то обороты начинают расти когда напряжение одного из каналов педали (их, каналов, там два, напряжение меняется синхронно, на втором канале оно ровно в 2 раза меньше) становится выше 0,72 В.
    Стандартно и чаще всего с завода педаль отрегулирована на 0,48 В. Довольно часто немного ниже.
    От 0,48 В до 0,72 В — энное количество милиметров хода педали.
    ЭБУ ловит ошибки, когда в канале менее 0,32 В.
    Такую ситуацию можно создать, искуственно потянув за педаль на себя, выбрав так все зазоры, каие там только остаются после работы возвратных пружин. Можете взять мультиметр и сами убедиться.
    А теперь мы устанавливаем круиз-контроль. На элементах сопряжения ЭБУ-ПЕДАЛЬ-КК имеет место быть небольшое падение напряжения — порядка 60-80 мВ. Это небольшая “плата” за простоту (читай “надежность”) конструкции. С понижением температуры это падение становится чуть выше, доходя до 90-95 мВ в сильные морозы.
    Итак, для случая без заниженного с завода напряжения педали: 0,48-0,095=0,385 В. До “дефолта” давольно далеко, и поэтому большинство установивших КК не имеют никаких проблем даже в морозы, хотя замечают, что педаль стала более “вялая”.
    Если же педаль с завода отрегулирована на заниженное напряжение (встречались случаи, когда в канале было всего 0,36 В) — при установке КК ошибки типа “2122” и “2127” — “дефолт” после установки КК просто неизбежен.
    Отрегулировав педаль на напряжение 0,55-0,6 В — раз и навсегда убираем ненужный свободный ход педали (что с подключенным КК, что без него) и избавляемся от возможных ошибок, фиксируемых ЭБУ.

    Как работают электронные системы управления дроссельной заслонкой

    Как и большинство сложных систем, электронные системы управления дроссельной заслонкой имеют ряд отказоустойчивых систем. Они предназначены для дублирования и резервного копирования, чтобы система оставалась работоспособной или обеспечивала безопасное завершение работы, если что-то пойдет не так.

    Вообще говоря, при первых признаках проблемы большинство электронных регуляторов газа предназначены для закрытия дроссельной заслонки и возврата в режим холостого хода. Так, например, если блок управления двигателем обнаруживает проблему с датчиком, система переключается на холостой ход, предотвращая открытие дроссельной заслонки.

    Точно так же в систему встроено несколько резервов. Например, только один датчик не используется для обнаружения входов драйвера или других факторов. Каждое положение датчика использует два датчика. Если датчик неисправен или два датчика в заданном положении сообщают разные показания, система закрывает дроссельную заслонку, оставляя двигатель на холостом ходу.

    А как насчет внешних помех, вызывающих скачки напряжения или короткие замыкания? В большинстве систем используется интеллектуальный дроссельный двигатель. Двигатель дроссельной заслонки является последним привратником, через который должны пройти сигналы дроссельной заслонки, прежде чем дроссельная заслонка действительно начнет двигаться.Если двигатель дроссельной заслонки обнаруживает напряжение или сигналы, поступающие не от модуля управления двигателем, он предназначен для выключения двигателя. Если бы электромагнитные помехи были достаточно сильными, чтобы повлиять на электронное управление дроссельной заслонкой, система управления дроссельной заслонкой предназначена для отключения, а не выброса вперед.

    Это не означает, что электронные системы управления дроссельной заслонкой работают без проблем; скорее, они были разработаны с рядом аварийных устройств, которые при правильной работе должны предотвращать неожиданные скачки и ускорение двигателя.

    Тем не менее, в связи с новой осведомленностью потребителей о непреднамеренном ускорении и вопросами об электронном управлении дроссельной заслонкой, производители автомобилей добавляют еще один отказоустойчивый механизм: блокировку тормозов. Эти системы, которые уже доступны на ряде автомобилей немецких производителей, позволяют водителю вмешиваться и блокировать систему дроссельной заслонки. Таким образом, если система каким-то образом не работает и дроссельная заслонка открывается сама по себе, нажатие на тормоза закроет ее.

    Электронное управление дроссельной заслонкой – это всего лишь один из электронных компонентов под капотом.Узнайте о других, прочитав ссылки на следующей странице.

    Признаки неисправности или неисправности датчика положения педали дроссельной заслонки / акселератора

    Времена, когда приходилось постоянно регулировать трос дроссельной заслонки из-за ослабленной гайки на карбюраторе, давно прошли. Современные автомобили, грузовики и внедорожники оснащены электронной системой управления дроссельной заслонкой, которая содержит датчик положения педали акселератора (APP). Основная задача этого датчика – контролировать положение педали дроссельной заслонки и посылать электронный сигнал для открытия корпуса дроссельной заслонки при нажатии на педаль газа.Хотя это устройство часто служит в течение всего срока службы вашего автомобиля, бывают случаи, когда оно выходит из строя, изнашивается или требует замены.

    Датчик APP, по сути, сообщает вашему двигателю, насколько быстро или медленно вы двигаетесь, когда вы нажимаете на педаль газа. Когда вы нажимаете или поднимаете дроссельную заслонку, она посылает электрический сигнал в ЭБУ или ЭБУ автомобиля, как это также называется, а затем передает этот сигнал в топливную систему. Основная причина, по которой эта деталь выходит из строя, связана с воздействием высокой температуры, поскольку она обычно находится на половице и рядом с брандмауэром автомобиля.К сожалению, эта деталь не подлежит ремонту, поэтому, когда сертифицированный механик диагностирует проблему с этим устройством, вам придется заменить датчик положения педали акселератора.

    Как и большинство компонентов автомобиля, неисправный или неисправный датчик APP будет отображать несколько предупреждающих симптомов, включая запуск кодов ошибок, сигнальные огни и несколько физических симптомов, которые должны предупредить водителя о существовании проблемы. Ниже перечислены некоторые из этих предупреждающих знаков.

    1. Несоответствие дроссельной заслонки двигателя

    Когда вы нажимаете на педаль газа, ваш двигатель должен реагировать прямо и мгновенно.Однако, когда существует проблема с датчиком APP, способность автомобиля постоянно ускоряться или замедляться в соответствии с указаниями водителя будет снижена. Это может создать серьезную ситуацию с безопасностью, так как, по сути, водитель не контролирует автомобиль. В этом случае вам следует отвести автомобиль в безопасное место вдали от дороги и как можно скорее связаться с механиком, чтобы выяснить причину, по которой управление дроссельной заслонкой не работает должным образом.

    2. Двигатель не работает эффективно

    Когда датчик APP не работает должным образом, у него также будут проблемы с топливной экономичностью.Помимо контроля и приложения давления дроссельной заслонки к корпусу дроссельной заслонки, это также помогает стабилизировать управление дроссельной заслонкой. Он предназначен для получения входных данных от водителя, но поддерживает приложение давления топлива, поскольку он передает информацию от блока управления двигателем на корпус дроссельной заслонки транспортного средства. Если датчик не может правильно передать эту информацию в ЭБУ из-за ослабленного провода, износа или полного повреждения, вы заметите огромную разницу в экономии топлива.

    3. Проверьте двигатель Свет загорается

    Поскольку датчик APP контролируется ЭБУ, это один из тех компонентов, которые вызывают код ошибки в ЭБУ при обнаружении проблемы.Это сигнализирует о том, что на приборной панели загорится индикатор Check Engine. Каждый раз, когда этот индикатор горит, вы должны отнестись к этому серьезно, поскольку есть несколько компонентов, которые будут включать этот индикатор. Свяжитесь с местным сертифицированным механиком ASE, если загорится индикатор Check Engine, чтобы они могли правильно диагностировать проблему и быстро ее исправить. Для правильной работы все датчики в вашем автомобиле должны работать со 100-процентной эффективностью.

    Выход из строя одного из них может повлиять на работу всего транспортного средства.Каждый раз, когда вы замечаете какие-либо из вышеперечисленных симптомов или предупреждающих знаков, вам следует связаться с местным сертифицированным механиком ASE через YourMechanic. Наши профессиональные и опытные автомобильные техники могут выехать к вам домой или на работу, чтобы выполнить диагностические проверки и устранить практически любые механические или электрические проблемы вашего автомобиля, включая замену датчика APP.

    Как работает электронное управление дроссельной заслонкой

    Новые автомобили сбивают с толку. Со всеми компьютерами, датчиками и гаджетами может показаться, что под капотом происходит какое-то волшебное колдовство.Мы здесь, чтобы показать вам, как работают современные автомобильные компьютерные системы управления. На прошлой неделе мы посмотрели карбюраторы. Сегодняшняя тема: электронное управление дроссельной заслонкой.

    Раньше дроссельная заслонка автомобиля была прикреплена к педали акселератора с помощью стального троса Боудена. Сегодня эта механическая связь заменила собой электронное управление дроссельной заслонкой. Посмотрим, как это работает. Для многих из вас это обзор, но если мы хотим, чтобы новое поколение автолюбителей заботилось об автомобилях, не помешает объяснить, как они на самом деле работают.

    ЭЛЕКТРОННОЕ УПРАВЛЕНИЕ ДРОССЕЛЬНОЙ ЗАСЛОНКОЙ: ПО ПРОВОДУ

    G / O Media может получить комиссию

    Экономия 30%

    Велосипед Overthrow II

    Pedal to the Metal
    Этот пригородный велосипед идеально подходит для поездок на городском городке в бар, с работы на пляж или для быстрой остановки в местной кофейне.

    Электронное управление дроссельной заслонкой (ETC) – это автомобильная система «Fly by Wire». В системах ETC электронный блок управления транспортного средства использует информацию от датчика положения дроссельной заслонки (TPS), датчика положения педали акселератора (датчик APP), датчиков скорости колес, датчика скорости автомобиля и множества других датчиков, чтобы определить, как регулировать положение дроссельной заслонки.

    Давайте посмотрим на два основных датчика, которые составляют «Fly by Wire»: датчик положения педали акселератора и датчик положения дроссельной заслонки. Хотя многие думают об автомобильных датчиках как о маленьких черных пластиковых зажимах, в которых хранится всякая магия, то, что происходит внутри этих датчиков, довольно просто. Датчик положения педали акселератора и датчик положения дроссельной заслонки работают вместе, преобразуя вводимые пользователем данные в движение дроссельной заслонки. До недавнего времени в этих датчиках использовались потенциометры, которые работали как делители напряжения.Делители напряжения используют резистивный элемент и рычаг стеклоочистителя для «деления» входного напряжения (называемого опорным напряжением). Затем они отправляют это «разделенное» напряжение на компьютер, который использует его для регулировки положения дроссельной заслонки.

    Изображение выше помогает проиллюстрировать основной принцип работы делителя напряжения. Резистивный элемент, также называемый углеродной дорожкой, в основном представляет собой кусок графита. Перемещение плеча через резистивный элемент эффективно изменяет сопротивление по обе стороны плеча (R1 и R2).При перемещении дворника по часовой стрелке R2 увеличивается, а R1 уменьшается, а при перемещении против часовой стрелки происходит обратное.

    Покажем, как датчик APP работает как делитель напряжения. Когда вы нажимаете педаль газа, вы перемещаете рычаг стеклоочистителя ближе к концу опорного напряжения резистивного элемента (Vref). Как это влияет на выходное напряжение, отправляемое на ЭБУ? Представьте себе ток, протекающий от плюса (Vref) к рычагу стеклоочистителя. Перемещая рычаг ближе к опорному напряжению, вы уменьшаете «величину сопротивления», через которую должен протекать ток, прежде чем он достигнет рычага стеклоочистителя.Это увеличивает выходное напряжение на ЭБУ. Точное соотношение между выходным напряжением, опорным напряжением и положением рычага стеклоочистителя можно записать в виде уравнения:

    Вывести это уравнение просто. Он включает использование закона Ома (V = IR) и закона Кирхгофа по току или напряжению. Мы откажемся от этого вывода, поскольку ключом здесь является понимание концепции. ЭБУ подает опорное напряжение на датчик APP. Физическое движение педали перемещает стеклоочиститель через элемент сопротивления и изменяет выходное напряжение на ЭБУ.ЭБУ принимает этот сигнал и отправляет соответствующий сигнал приводу дроссельной заслонки, который перемещает дроссельную заслонку.

    Датчик положения дроссельной заслонки работает аналогично. Стеклоочиститель потенциометра соединен со шпинделем дроссельной заслонки. Когда дроссельная заслонка открывается и закрывается, она изменяет выходное напряжение от 0 до опорного напряжения. Это выходное напряжение отправляется в ЭБУ. Таким образом, блок управления двигателем узнает положение дроссельной заслонки.

    Проблема с датчиками на основе потенциометра заключается в том, что, поскольку рычаг стеклоочистителя и резистивный элемент трутся друг о друга, они со временем изнашиваются.Новые датчики положения педали акселератора и датчики положения дроссельной заслонки не имеют этой проблемы, поскольку они используют эффект Холла в качестве основного принципа работы. Эти датчики содержат преобразователи, которые преобразуют внешние магнитные поля в напряжение. Используя магниты, расположенные на педали и валу дроссельной заслонки в качестве контрольных точек, датчики на эффекте Холла выдают разное напряжение в зависимости от напряженности магнитного поля. Вместе с педалью или дроссельной заслонкой движется магнит. Это движение изменяет напряженность магнитного поля и, таким образом, изменяет выходное напряжение от датчика к ЭБУ.

    Теперь давайте посмотрим, как взаимодействуют эти два датчика. Электронное управление дроссельной заслонкой – это система с замкнутым контуром. Дроссельная заслонка открывается на основании пользовательского ввода (который передается в ЭБУ через датчик педали акселератора) и регулируется на основе показаний датчика положения дроссельной заслонки (который измеряет положение шпинделя дроссельной заслонки).

    Рассмотрим цикл обратной связи выше. Если вы внезапно нажмете на педаль акселератора, датчик положения педали акселератора подаст на ЭБУ «эталонный вход» – напряжение между 0 и Vref.Контрольный вход указывает, где вы действительно хотите видеть дроссельную заслонку. ЭБУ интерпретирует этот сигнал и активирует привод (двигатель), который открывает или закрывает дроссельную заслонку.

    Измеренный выходной сигнал – это положение дроссельной заслонки после первоначального движения привода. Это положение передается в компьютер через выходное напряжение датчика положения дроссельной заслонки. Несоответствие между желаемым пользователем положением дроссельной заслонки (как показывает датчик APP) и текущим положением дроссельной заслонки (как показано TPS) является «измеренной ошибкой».Компьютер считывает эту ошибку и посылает соответствующий новый сигнал на привод дроссельной заслонки, чтобы дроссельная заслонка оказалась там, где это нужно водителю. Новое положение считывается датчиком положения дроссельной заслонки, и процесс продолжается в цикле.

    Основным преимуществом систем «Fly by Wire» является то, что они позволяют легко интегрировать такие системы, как адаптивный круиз-контроль, системы блокировки тормозов и электронный контроль устойчивости. Современные системы Fly by Wire включают в себя несколько датчиков TPS и APP и выдают код неисправности в случае расхождения между резервными датчиками.

    Если вы хотите увидеть, как все это работает, посмотрите видео ниже. По иронии судьбы: это видео Тойоты об управлении дроссельной заслонкой.

    Фото: kevint3141

    Фото наверху: Брюс Фингерфуд

    У вас испортилось электронное управление дроссельной заслонкой? [Простое руководство]

    Кабели отсутствуют, компьютеры включены.

    Это относится ко всем автомобилям, оборудованным компьютеризированным контроллером дроссельной заслонки через традиционную кабельную систему.Однако даже магия технологий может в конечном итоге столкнуться с проблемами.

    Что происходит, когда выходит из строя электронное управление дроссельной заслонкой?

    Вместо того, чтобы перемещать кабель, ETC использует датчики, чтобы сообщить ECM о положении педали газа, и когда он выходит из строя, симптомы могут быть серьезными.

    Некоторые из них включают внезапные скачки холостого хода и остановку двигателя, прерывистое мигание индикатора двигателя или резкое падение пробега.

    Игнорирование неисправного ETC не только ухудшит работу вашего двигателя, но и может стать угрозой для безопасности.

    К счастью, в этом руководстве мы расскажем все, что вам нужно знать о ETC, в том числе о том, что делать в случае отказа.

    Мы начнем с более подробного изучения того, что такое электронный контроллер дроссельной заслонки и как он работает.

    Используйте код: AUTOCHIMPS со скидкой 25 долларов!

    Что такое электронное управление дроссельной заслонкой?

    Существует два основных типа систем управления дроссельной заслонкой – тросовая, более старая из двух, и электронная.

    Кабель

    При использовании традиционной кабельной системы внутренний провод соединяет педаль газа и рычаг управления на корпусе дроссельной заслонки.Корпус дроссельной заслонки представляет собой круглый клапан, который регулирует количество воздуха, попадающего в камеры сгорания.

    При нажатии на педаль газа открывается дроссельная заслонка.

    Электронный

    При электронном управлении дроссельной заслонкой вместо кабеля педаль подключается к датчику положения. Когда вы нажимаете педаль газа, ее положение разделяется с ECM, который использует ее для максимально эффективного открытия дроссельной заслонки.

    Одной из замечательных особенностей ETC является то, что он легко подключается к другим системам, таким как круиз-контроль, система управления двигателем, контроль тяги , и система ESC.По сути, это обеспечивает более эффективную работу всей системы.

    Признаки неисправности электронного контроллера дроссельной заслонки

    Датчик положения дроссельной заслонки (TPS) явно выполняет критическую работу, и если он выйдет из строя, вы, вероятно, испытаете серьезные симптомы.

    Уменьшение топлива Пробег

    Если ваш TPS работает неправильно, это может привести к тому, что дроссельная заслонка внутри корпуса дроссельной заслонки будет пропускать слишком много или слишком мало воздуха.

    Если это произойдет, ваш ECM, вероятно, попытается выполнить компенсацию, что может значительно снизить экономию топлива .

    Проблемы с ускорением

    Представьте, что ваша машина внезапно без причины начала ускоряться.

    Довольно страшно, правда?

    Это одна из возможностей, если ваш TPS не работает. Это также может привести к нехватке мощности, когда вы сможете завести машину, но она не будет работать надолго.

    Спорадический холостой ход

    Если ваш TPS решит прекратить работу, вы, вероятно, испытаете случайные скачки холостого хода. Помимо спорадической работы на холостом ходу, вы также можете заметить пропуски зажигания в двигателе, грубый холостой ход или глохнет .Также возможно, что ваш автомобиль работает на холостом ходу слишком высоко или слишком низко.

    Периодически мигающий световой индикатор

    Ваш двигатель рассчитан на максимально эффективную работу. По этой причине, если что-то работает неправильно, это может вывести всю систему из равновесия. К счастью, это точное предназначение индикатора «Проверьте двигатель».

    Если ваш TPS выходит из строя, есть большая вероятность, что вы получите случайное уведомление с помощью мигающего светового индикатора.

    Вот что делать, если ваш электронный контроллер дроссельной заслонки выходит из строя

    Есть много причин, по которым ETC может действовать неправильно.Однако, скорее всего, проблема в том, что он грязный. К счастью, очистить корпус электронной дроссельной заслонки довольно просто.

    Если он вышел из строя полностью, возможно, вам придется полностью заменить корпус дроссельной заслонки. Однако сначала вам нужно будет протестировать с помощью базового мультиметра .

    В зависимости от расположения корпуса дроссельной заслонки, вы можете легко заменить самостоятельно .

    Если вы решите отнести в магазин, будьте готовы потратить от 400 до 1500 долларов как на запчасти, так и на замену электронного корпуса дроссельной заслонки .Хотя, опять же, многое из этого зависит от марки и модели вашего автомобиля.

    Не значит, что вам следует просто потому, что ваша дроссельная заслонка колеблется.

    Если ваш электронный контроллер дроссельной заслонки выходит из строя, не ждите, чтобы о нем позаботиться.

    Мало того, что ваш двигатель страдает с точки зрения производительности, но он также представляет потенциальную угрозу безопасности из-за проблем с произвольным ускорением.

    Так что исправьте немедленно!

    Лаборатория автомобильной электроники Клемсона: электронное управление дроссельной заслонкой

    Электронное управление дроссельной заслонкой

    Базовое описание

    В традиционных автомобилях при нажатии на педаль акселератора происходит кабель, который механически соединен с дроссельной заслонкой в ​​дроссельной заслонке двигателя.Положение этого клапана напрямую регулирует количество воздуха, подаваемого в цилиндры и следовательно, определяет частоту вращения и крутящий момент двигателя. Большинство транспортных средств на дорогах сегодня оснащены электронным управление дроссельной заслонкой. В этих автомобилях нажатие на педаль акселератора посылает электрический сигнал в модуль управления двигателем (ECM). Контроллер ЭСУД использует эту информацию для отправки управляющего сигнала на электродвигатель, установленный на корпус дроссельной заслонки, который соответственно регулирует положение дроссельной заслонки.Датчик положения дроссельной заслонки используется для создания системы управления с обратной связью, чтобы гарантировать, что дроссельная заслонка открыта в правильное положение.

    Основным преимуществом электронной дроссельной заслонки является то, что ее можно легко подключить к другим системам, таким как система управления двигателем, контроль тяги, электронный контроль устойчивости и круиз-контроль. Эти другие системы могут управлять дроссельной заслонкой, когда это необходимо, чтобы повысить безопасность, удобство и экономию топлива автомобиля. Например, Национальная администрация безопасности дорожного движения предложила правило, согласно которому к сентябрю 2014 года все автомобили должны иметь систему блокировки дроссельной заслонки (BTO).Система BTO будет отдавать приоритет тормозным сигналам, когда педаль тормоза и педаль акселератора задействованы одновременно.

    Как и все электронные системы, управляющие критически важными функциями безопасности в автомобиле, электронное управление дроссельной заслонкой разработано с определенными отказоустойчивыми функциями, включая резервные датчики и возможности самодиагностики. На изображении справа показан тест на устойчивость к магнитному полю, выполняемый на педали акселератора, в которой используются датчики на эффекте Холла.

    Можно найти простую демонстрацию того, как работает электронное управление дроссельной заслонкой. здесь.

    Датчики
    Датчики положения педали, датчики положения дроссельной заслонки
    Приводы
    Двигатель на корпусе дроссельной заслонки
    Передача данных
    Обычно это соединение шины CAN между ECM и другими системами, способными управлять дроссельной заслонкой.
    Производителей
    Bosch, Continental, Delphi, Денсо, Hitachi, KMS, Magneti Marelli
    Для получения дополнительной информации
    [1] Электронное управление дроссельной заслонкой, Википедия.
    [2] Электронное управление дроссельной заслонкой (Drive By Wire или Fly By Wire), веб-сайт Pico Technology.
    [3] Электронное управление дроссельной заслонкой, YouTube, 8 февраля 2010 г.
    [4] Усовершенствования электронного управления дроссельной заслонкой, Майкл Ноулинг, Autospeed.com, 2001.
    [5] Lexus Safety Features of Electronic Throttle Control Systems (ETCS), YouTube, 26 марта 2010 г.
    [6] BMW Multi-Butterfly Throttle Control, YouTube, 6 апреля 2012 г.
    [7] Electronic Throttle Controls, YouTube, 8 мая 2013 г.

    6 признаков неисправности датчика педали акселератора (стоимость замены)

    Современные автомобили оснащены множеством датчиков и компьютеров для автоматического и точного управления основными средствами управления автомобилем.

    Они помогают сократить расход топлива и сделать вождение более плавным, комфортным и безопасным.

    Практически каждый современный автомобиль теперь имеет датчик под названием TPS и датчик положения педали акселератора. Как следует из названия, эти датчики представляют собой прецизионные устройства, определяющие положение педали акселератора.

    В этой статье вы найдете наиболее распространенные симптомы неисправного датчика положения педали акселератора, его расположение и стоимость замены. Начнем с краткого обзора знаков, на которые стоит обратить внимание:

    Наиболее частым признаком неисправного датчика положения педали акселератора является отсутствие реакции на педаль акселератора, часто вместе с индикатором проверки двигателя на приборной панели. Вы также можете заметить такие симптомы, как проблемы с переключением передач, резкий холостой ход или высокий расход топлива.

    Влияние неисправного датчика педали акселератора довольно очевидно, поскольку оно напрямую влияет на то, как автомобиль движется и реагирует на нажатие педали и расход топлива.

    Если возникает какой-либо из этих симптомов или ваш автомобиль не реагирует точно на нажатие педали газа, вам следует немедленно остановиться и вызвать механика.

    Вот более подробный список наиболее распространенных симптомов неисправного датчика положения педали акселератора.

    Неисправность датчика положения педали акселератора

    1. Ваш автомобиль не решается двигаться при нажатии на педаль газа

    Этот симптом легко обнаружить, поскольку каждый владелец со временем узнает, как его автомобиль реагирует на нажатие педали газа.Если вы чувствуете, что ваша машина не решается двигаться, возможно, неисправен датчик педали акселератора.

    В таком случае рекомендуется немедленно остановиться и вызвать механика, поскольку неправильный выбор времени педалирования может оказаться фатальным.

    2. Неровный холостой ход

    Оптимальная частота вращения автомобильного двигателя составляет от 600 до 700 оборотов в минуту. На этих оборотах двигатель работает на холостом ходу плавно, без тряски и потребляет мало топлива. Если ваш автомобиль не может плавно работать на холостом ходу, причиной может быть неисправный датчик педали акселератора, помимо топливной смеси.

    3. Ваш автомобиль не разгоняется выше определенного предела

    Если ваша машина способна ускоряться только до определенного момента и не будет превышать эту скорость, ваш датчик педали акселератора не может точно посылать сигналы позиционирования, что приводит к тому, что ваш автомобиль не разгоняется сверх точки нажатия кнопки педаль газа.

    4. При нажатии на педаль автомобиль не двигается вверх и не дергается.

    Если датчик педали акселератора не работает должным образом, он выдаст неверные показания компьютеру автоматической коробки передач.В таких случаях из-за того, что датчик плохой.

    Уныло, он иногда выдавал сигналы с задержкой или серию различных сигналов, которые компьютер вашего автомобиля пытается накапливать и использовать для корректировки смеси.

    5. У вас низкий расход бензина

    Датчик положения дроссельной заслонки вашего автомобиля часто выходит из строя, но последствия для вас не очевидны. Возможно, вы не заметите задержки отклика педали, но если вы видите низкий расход топлива, это может означать, что датчик положения дроссельной заслонки в автомобиле работает, но не так точно, как должен.

    6. Проверьте свет двигателя

    Современные автомобили имеют систему контроля над всеми датчиками в двигателе автомобиля. Если блок управления двигателем подозревает, что один из этих датчиков сломан и посылает неверный сигнал – он загорится контрольной лампой двигателя.

    Если ваша контрольная лампа двигателя горит, вам обязательно следует проверить коды неисправностей с помощью автомобильного диагностического прибора.

    Что такое датчик положения педали акселератора?

    Современные автомобили не имеют провода между акселератором и дроссельной заслонкой; вместо этого они используют электронную систему.

    Водитель постоянно нажимает на педаль акселератора, оказывая на нее различное давление, которое определяет, как автомобиль движется вперед.

    Датчик TPS и датчик педали акселератора отслеживают движение педали газа, который отправляет сигналы на компьютер автомобиля. Затем компьютер использует эту информацию для регулировки топливовоздушной смеси и клапана корпуса дроссельной заслонки в соответствии с положением педали газа, текущей скоростью, температурой воздуха, показаниями массового расхода воздуха и числа оборотов в минуту. Результат – плавный и отзывчивый привод.

    В некоторых автомобилях используется как датчик положения педали акселератора на педали, так и один датчик TPS на корпусе дроссельной заслонки, в то время как некоторые автомобили имеют только датчик TPS на корпусе дроссельной заслонки.

    Можно подчеркнуть важность датчика TPS, поскольку он может влиять на расход топлива и реакцию двигателя.

    Расположение датчика положения педали акселератора

    Датчик положения педали акселератора расположен внутри педали акселератора. В некоторых случаях можно заменить только датчик, но на других моделях автомобилей необходимо заменить всю педаль акселератора.

    Снятие педали акселератора иногда может быть сложной задачей, но для большинства моделей автомобилей это довольно просто.

    Стоимость замены датчика положения педали акселератора

    Средняя стоимость замены датчика педали акселератора составляет от 100 до 300 долларов, в зависимости от модели автомобиля и затрат на рабочую силу. Датчик педали акселератора обычно стоит от 50 до 200 долларов. Стоимость рабочей силы в мастерской может колебаться от 50 до 100 долларов.

    Стоимость сильно различается в зависимости от того, можете ли вы заменить только датчик положения или, как в некоторых моделях автомобилей, вам нужно заменить всю педаль акселератора, что значительно удорожает ее.

    Помните, что иногда вам необходимо откалибровать новый датчик положения педали акселератора, что можно сделать только с помощью диагностического прибора.

    Электронные педали газа и акселератора

    Электронные напольные педали для управления дроссельной заслонкой или акселератором. Наши напольные ножные педали хорошо подходят для случаев, когда оператор сидит или стоит, и для электронного управления акселератором предпочтительно иметь точку поворота под пяткой оператора.Варианты педалей включают в себя как недорогую, так и прочную конструкцию, а также индивидуальную конструкцию для удовлетворения любых требований применения.

    65

    Что такое педаль газа?

    Педаль газа для автомобиля известна под множеством разных названий, включая педали газа, газа и даже напольные педали. Педаль газа – это способ управлять мощностью двигателя, регулируя количество поля или воздуха, поступающего в двигатель.

    ПРЕИМУЩЕСТВА:
    • Несколько точек установки для различных типов датчиков линейного перемещения.
    • Широкая поверхность для улучшения вождения.
    • Угол наклона педали регулируется.
    • Доступны легкие и сверхпрочные конструкции.
    • Противоскользящая поверхность на педали.
    • Очень прочный, с антикоррозийным покрытием.
    • Низкая стоимость.
    • Изготовлен из стальных и алюминиевых сварных частей.

    СВЯЗАННЫЕ ПРОДУКТЫ:
    WM526 – ЭЛЕКТРОННАЯ ПЕДАЛЬ ПОЛА, HEAVY DUTY, WM528 – ЭЛЕКТРОННАЯ ПЕДАЛЬ ПОЛА, НИЗКИЙ ПРОФИЛЬ, WM532 – ЭЛЕКТРОННАЯ ПЕДАЛЬ НАПОРА, УЗКОПРОФИЛЬ, ЭЛЕКТРОННЫЙ ЦВЕТОЧНЫЙ ЭЛЕКТРОННЫЙ, WM536, WM536 – ЭЛЕКТРОННЫЙ ЭЛЕКТРОННЫЙ ПРОФИЛЬ, WM536. , WM558 – ЭЛЕКТРОННАЯ ПЕДАЛЬ НАПОЛЬНОГО ПОЛА, ПЕДАЛЬ-качелька с эффектом холла – WM575.

    Каковы симптомы неисправного датчика педали акселератора?

    Есть несколько способов определить неисправный датчик педали дроссельной заслонки. Если вы будете следить за этими симптомами, ваш автомобиль будет работать с максимальной эффективностью. Это наиболее распространенные признаки неисправности педали акселератора:

    • Автомобиль не движется плавно.
    • Если автомобиль движется не плавно и каждое движение кажется затрудненным, это указывает на неисправный датчик педали газа.
    • Автомобиль не двигается и не колеблется при нажатии на педаль.
    • Все водители привыкают к реакции транспортного средства, если им часто пользуются. Если оператор замечает разницу в том, как автомобиль реагирует на нажатие педали газа, скорее всего, это неисправность датчика педали дроссельной заслонки.
    • Автомобиль не разгоняется выше определенного предела.
    • Вероятно, датчик педали акселератора не может отправлять точные сигналы позиционирования.Когда это происходит, автомобиль не может достичь желаемой скорости сверх определенной точки.
    • Автомобиль не переключает передачу или резко дергается.
    • Внезапный рывок или невозможность переключения передачи означает, что автомобиль выдает неверные показания и, как следствие, отображает сигнал с задержкой или пачку сигналов.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
