Система рециркуляции отработавших газов (ЕГР) бензиновых двигателей Land Rover
Из данной статьи Вы узнаете для чего нужен ЕГР на бензиновых двигателях, как он работает, некоторые его нюансы и особенности. Функционал и задачи системы ЕГР разительно отличается на дизельных и бензиновых двигателях. Про систему рециркуляции отработавших газов (ЕГР) дизельных двигателей мы писали в отдельной статье на нашем сайте «Система рециркуляции отработавших газов (ЕГР) дизельных двигателей Land Rover».
Нужен ли вообще ЕГР на бензиновом моторе и для чего? Полезен он для двигателя или вреден? Какая польза от ЕГР бензиновому двигателю? Обратимся к истории автомобилестроения и моторостроения. Первые ЕГР на бензиновых двигателях в Америке появились в 60-е годы. Думал ли тогда кто-нибудь об экологии? Аналогично с отечественными автомобилями. Все, наверное, более-менее знакомы с автомобилями «Волга» и «Газель», с двигателями ЗМЗ-402 и карбюратором К-151. Там присутствовал ЕГР с завода. Ни о какой экологии тогда не шла речь. Карбюраторная «Волга» образца 70-х годов, Советский Союз и ЕГР. Парадоксально?
ЕГР на бензиновом двигателе конечно некоторым образом относится к экологии, но появился он вовсе не ради экологии. Основная задача системы ЕГР на бензиновом двигателе – это снижение температуры в камере сгорания. Если часть кислорода заместить отработавшими газами, то температура в камере сгорания неминуемо упадет. Здесь многие скажут, что ведь выхлопные газы на уровне выпускного коллектора горячие, порядка 800-900 градусов. Да, для человека горячие, а для того, что творится в камере сгорания они в общем-то достаточно холодные, да еще и по пути успевают остыть.
Система ЕГР на большинстве современных бензиновых двигателях становится активной только при определенных условиях. Первое условие, температура антифриза должна быть более 35 градусов. В принципе это логично, бензиновый мотор на низких температурах работает и так достаточно нестабильно, требует и смесь побогаче, кстати с богатой смесью температура ниже опять в камере сгорания, и добавлять ему нестабильности открытием клапана ЕГР, наверное, как-то не очень логично.
Второе условие, температура воздуха на впуске опять-таки должна быть больше 35 градусов. В принципе все то же самое, бензиновый двигатель в отличие от дизеля может комфортно работать в очень узком температурном диапазоне, и по антифризу, и по воздуху. Чуть больше, чуть меньше, начинается детонация, начинается неравномерная работа и прочие гадости.
Третье условие, двигатель не находится в режиме отключения подачи топлива. Когда этот режим включается и что это за режим? Вернемся к советским автомобилям с системой ЭПХХ (экономайзер принудительного холостого хода), когда двигатель вращается трансмиссией. Когда Вы тормозите двигателем, в это время топливоподача отключается. Нам надо снизить скорость, снизить обороты и один из самых простых и быстрых способов – это отключить подачу топлива в цилиндры. В этом случае часто задают вопрос: А если автомат? Да, автомат и что? Во-первых, можно заблокировать трансформатор и какое-то время коробка будет также продолжать вращать двигатель. Во-вторых, если мы, особенно, говорим о автомобилях Ягуар и Ленд Ровер, где все-таки используются много цилиндровые двигатели, не обязательно отключать топливо разом во все цилиндры, а можно отключать в нескольких по очереди. Тем самым двигатель будет замедляться интенсивнее, т.к. у него нет вспышки в нескольких цилиндрах, практически пропуски. Почему в этом режиме отключается ЕГР? Об этом написано выше, двигатель и без того не стабильно работает, и какой смысл ему еще добавлять выхлопные газы на впуск в камеру сгорания. На холостом ходу у него никакого запаса по крутящему моменту нет, зачем его и так ослаблять.
Четвертое условие, ЕГР после запуска двигателя не открывается первые 5 секунд. Речь идет о рестарте горячего двигателя. Этому у нас на сайте посвящена отдельная статья «Системы управления двигателем». Все современные системы управления двигателем оперирует не расходом воздуха, не нажатием на педаль водителем, а они оперируют одним-единственным понятием – крутящий момент. Крутящий момент, который вырабатывает двигатель, крутящий момент, который попросил водитель от двигателя и другие системы могут попросить. Откуда взялось 5 секунд? После запуска рассчитать корректно крутящий момент фактический и запрошенный тяжело. Проходит порядка 5-6 секунд прежде чем блок управления двигателем из старой стратегии расчета всего по воздуху переходит в моментную модель. Именно поэтому в течение первых 5 секунд он может работать несколько не стабильнее, и с забросом оборотов тот же самый прогрев катализаторов. Первые 5 секунд ЕГР не открывается для того, чтобы максимально стабильно все работало. Дальше, когда двигатель уходит в регулировку крутящего момента ЕГР уже может открываться.
Пятое условие, при оборотах двигателя выше 4000 об/мин – ЕГР закрыт. Почему выше 4000 об/мин? Вам от двигателя требуется максимальная мощность, когда обороты уже выше 4000 об/мин. Вы нажали педаль в пол и 4.2 SC или 4.4 AJ V8 Вас весело тащат вперед. Если в данном случае добавить выхлопные газы, то мощность двигателя неминуемо упадет, а Вам она нужна максимальной. Поэтому ЕГР закрыт и как можно больше воздуха стараемся впихнуть в цилиндры, неважно атмосферного или наддувочного воздуха. Управляется все это дело отдельным клапаном. Клапан сам по себе механический, блок управления двигателем рассчитывает на сколько его надо открыть, чтобы получить заданный поток в цилиндры.
А может ли быть система ЕГР без клапанов? Может, с помощью муфт, так называемый internal egr (встроенный ЕГР). Регулировкой перекрытия распредвалов можно добиться ухудшения продувки цилиндров на такте выпуска. Если такое сделать, то часть отработавших газов останется в цилиндре. Можно ли назвать это системой ЕГР? Конечно можно. Какая разница, еще раз повторимся, впустим мы газы по обходному каналу из выпуска на впуск или просто оставим их цилиндре. От перемены мест, слагаемых сумма не меняется.
Основной диапазон работы клапана ЕГР вне холостого хода, не под нагрузкой, прогретый двигатель, т.е. режимы так называемой частичной нагрузки. В городе у очень многих людей ЕГР может не открываться в принципе, особенно у тех, кто исповедует два положения педали (холостые обороты и в пол).
Какова задача ЕГР, помимо экологии? Экология опять сделаем отсылку к статье на нашем сайте про дизельные двигатели – это снижение выброса NOx со всеми вытекающими, но мы вспоминаем, что ЕГР появился на бензиновых моторах задолго до того, как экология вообще появилась. Основная задача клапана как уже говорилось выше – это снижение температуры. Самый большой нагрев происходит в режиме частичных нагрузок в камере сгорания. На холостом ходу там горит настолько мало смеси, что говорить о каком-то серьезном нагреве современного мотора смешно. Уже доходит до того, что современные бензиновые двигатели приобрели дизельную болезнь под названием «попробуй на холостых прогреть», т.е. КПД мотора настолько высок, что на холостом, если не остывает уже хорошо. Не работает клапан ЕГР в режиме максимальной нагрузки. Когда у Вас максимальная нагрузка, то там заливается столько топлива в цилиндры, что она достаточно хорошо все охлаждает испаряясь. А вот в режимах средней нагрузки, и топливо уже побольше, и температура растёт, и смесь бедная, которое тоже в угоду экологии бедное, которая выступает источником нагрева. Перепуская ЕГР в цилиндры Вы снижаете нагрев в камере сгорания.
Неоднократно доводилось видеть, что человек бездумно отключил ЕГР на бензиновом двигателе. Год ездил по городу, все было замечательно, никаких неисправностей. Поехал в отпуск, где-то на трассе встал на круиз-контроль, через час примерно езды на круиз-контроле получил сначала пропуски по зажиганию, потом сизый дым и все остальное. Почему так произошло? Он работал на круиз-контроля долго в режимах частичной нагрузки, когда по идеи и по логике ЕГР должен быть открытым, а ЕГР отсутствовал. Температура в камере сгорания нарастала-нарастала и в какой-то момент один или несколько поршней просто оплавились и получилась печаль.
Если говорить об отключении клапана ЕГР, но это возможно только на внешнем клапане, на internal egr Вы его в принципе отключить не можете никак, если говорить об отключении, то при отключении обязательно надо править карты топлива, карты зажигания и сделать это не так просто поскольку надо постоянно мониторить температуру в камере сгорания, а это не простая задача. Это первая полезная функция ЕГР и собственно почему американцы и наши этот ЕГР ввели задолго до того, как нормы экологии вообще появились.
Вторая задача ЕГР – это повышение КПД двигателя, особенно, атмосферного. За счет чего? Бензиновый двигатель внутреннего сгорания по своей сути является огромным насосом, который перекачивает воздух. Его задача сначала всосать воздух, потом сжать этот воздух, затем выплюнуть то, что получилось. Одна из основных потерь при работе двигателя, потерь КПД – это насосные потери, если мы говорим особенно об атмосферном. Для того, чтобы ему всосать воздух через впускной коллектор, воздушный фильтр, всю систему впуска приходится приложить некоторое усилие. А если объём воздуха, который ему необходимо всосать уменьшить? Выхлопные газы имеют относительно атмосферы давление более высокое и в цилиндры они попадают легче, чем всасывать воздух. Часть воздуха они замещают, можно ли говорить о том, что КПД двигателя вырастет? Теоретически да, мы де-факто можем сказать о том, что при открытом клапане ЕГР рабочий объем двигателя уменьшается. Чем меньше объем, тем проще всосать воздух и его сжать.
Это основная задача, благодаря, которой появился ЕГР на бензиновых двигателях в советское время и у американцев. Мы недаром делали отсылку к волге ЗМЗ-402, кто имел опыт могли убедиться самостоятельно в этом. Некоторые отключали этот клапан. Зачем он нужен, да он во впуск гадит и получали очень интересный эффект на переходных режимах, особенно, при легком нажатии на педаль двигатель становился тупее. Он лучше работал на холостом ходу, но клапан ЕГР с вакуумным управлением, который там стоял не самое совершенное создание. Он может быть чуть лучше работал наверху, но в середине он становился грустным и унылым, и все можно было вернуть только, либо радикально перенастроив систему питания и систему зажигания, либо вернув на место этот самый клапан.
Подводя итог, клапан ЕГР на бензиновом двигателе, как и на дизельном – это вещь крайне необходимая и служащая далеко не только для снижения выбросов, как принято считать. На современных двигателях достаточно мало вещей, которые служат только в угоду экологии и их можно сосчитать на пальцах. У большинства систем, которые предусмотрены есть функциональная задача помогать двигателю работать и бездумное удаление каких-то вещей скорее способна двигателю навредить, чем облегчить жизнь. Современные двигатели уже дошли до того предела – это касается и дизеля, и бензина, когда что-то в них изменять физически только его портить. Весь нынешний тюнинг зачастую заключается только в изменениях программного обеспечения, и очень так нетривиально.
Какая температура в камере сгорания является нормальной? Вкратце все, что свыше 1100 градусов – это совсем все плохо. Если стоит поршневая кованая, то 1200 градусов вообще предел, если литая – 1100 градусов. Выхлопные газы на пике около 900 градусов, т.е. они все-таки реально сбрасывают температуру, но это ключевой момент на пике. Если мы говорим о режимах средней нагрузки, то они приблизительно 700 градусов. Для мотора с литой поршневой 1100 градусов уже страшно, 1200 градусов может выдержать ковка, но и то мы бы не стали доводить до этих цифр. На современном моторе в камере сгорания, когда не пиковая нагрузка, не бедная смесь, нормальной считается температура 900-950 градусов, до 1000 градусов доходит редко.
Собственно, те, кто пытаются получить максимальную мощность от бензинового двигателя в какой-то момент приходят к тому, что в цилиндры надо лить воду. Старый добрый радикальный метод снижения температуры.
Подведя итог, для чего нужен ЕГР на бензиновом двигателе? Первое, экология, все про это знают. Второе, для снижения температуры в камере сгорания в режимах частичной нагрузки. Миф о том, что ЕГР наносит вред и снижает мощность не имеет под собой никакого обоснования с точки зрения работы двигателя. На режимах максимальной мощности ЕГР закрыт, на режимах средней нагрузки ЕГР фактически увеличивает КПД двигателя и сохраняет ту же самую мощность несмотря на то, что воздуха горит меньше благодаря тому, что снижает насосные потери на расход воздуха, повышая тем самым КПД.
Отключать ЕГР на бензиновом моторе настолько же плохая идея как отключать его на дизельном. Хотя задачи и функционал ЕГР на бензином и дизельном двигателе несколько отличаются, но в итоге эта система и там, и там нужная, и важная.
Система рециркуляции отработавших газов (ЕГР) дизельных двигателей Land Rover
Из данной статьи Вы узнаете зачем нужен ЕГР и последствия его отключения
Читать подробнее
Система зарядки Jaguar Land Rover
Из данной статьи Вы узнаете про энергоснабжение автомобилей Land Rover
Читать подробнее
Генератор и аккумулятор на Land Rover и Range Rover
Из данной статьи Вы узнаете, что важно знать про генератор и аккумулятор
Читать подробнее
Защита Рендж Ровер и Ленд Ровер от угона
Из этой статьи Вы узнаете об эффективном способе защиты от угона
Читать подробнее
Если у Вас есть какие-то вопросы или Вы хотите просто получить какую-то консультацию, то Вы можете нам позвонить +7 (495) 374-50-67, написать свой вопрос в группе в контакте https://vk. com/lrwestmsc или в инстаграме @lrwest.msc или просто подъедте к нам в сервис LR-WEST. За это платить не надо!!!!! Мы с радостью Вам поможем.
Что такое EGR и какую роль играет? Признаки неисправности с-мы рециркуляции отработавших газов и варианты решения
Достижения технического прогресса делают жизнь людей удобной и комфортной. Но за внешним благополучием, связанным с использованием новейших технологий, скрываются серьезные экологические проблемы. Особенно это актуально для жителей мегаполисов, которые ежедневно вынуждены дышать загрязненным воздухом. Чтобы как-то исправить ситуацию, инженеры разработали приспособление для уменьшения вредных выбросов в атмосферу.
EGR (Exhaust Gas Recirculation) – это система рециркуляции отработавших газов в двигателях внутреннего сгорания, способная сократить количество токсичных отходов.
Как работает ЕГР на турбодизеле
Главная функция системы EGR – это частичный возврат отработанного газа во впускной коллектор с целью дожигания. На дизельном двигателе такое решение позволяет добиться более мягкой и плавной работы двигателя, что улучшает его эксплуатационные качества и уменьшает расход горючего, а выхлоп снижает свою токсичность. Появление отработанных газов во впуске не меняет соотношения основных компонентов горючей смеси, мощность на разных режимах работы не теряется, и экономится топливо.
Принцип действия клапана ЕГР на дизелях – это соединение части отработанных газов с поступающим через впускной коллектор воздухом. В выхлопе двигателя содержатся окислы азота из-за повышенного нагрева газов в камере сгорания. При задействовании системы EGR, сгорание происходит при более низкой температуре, а уровень содержания вредных веществ в выхлопе становится меньше. На дизелях клапан открывается автоматически на холостых оборотах, а при нагрузке и максимальных мощностях закрывается.
Что такое EGR в дизельном двигателе
Схематичное изображение работы системы ЕГР.
Система EGR или другими словами система рециркуляции отработанных газов (Exhaust Gas Recirculation), призвана снизить температуру сгорания топливной смеси в цилиндрах автомобильного двигателя. Таким нехитрым образом снижается процент вредных окислов азота, содержащихся в выбросах, как бензиновых моторов, так и двигателей на дизельном топливе.
Реализуется эта система достаточно просто. Из выпускного коллектора выводится специальная трубка, которая посредством клапана вводится во впускной коллектор. Клапан ЕГР управляется электронным блоком управления двигателя и в нужное время подает строго дозированную порцию выхлопных газов во впускной коллектор. Благодаря этим газам температура горения топливной смеси снижается, что приводит к уменьшению количества окислов азота в автомобильном выхлопе. Казалось бы все просто и понятно. Но это лишь на первый взгляд.
Для чего глушат клапан ЕГР
При длительной эксплуатации дизеля, оснащенного системой EGR, автовладельцы часто ощущают снижение мощности и появление дымления выхлопа. Любители тюнинга двигателя утверждают, что рециркуляция газов «душит» силовой агрегат, не позволяя ему проявить весь потенциал мощности. Основываясь на подобных доводах, многие водители решают заглушить систему ЕГР. Подобная процедура представляет собой отключение системы рециркуляции, что теоретически должно прибавить мощности.
Существует мнение, что быстрое образование нагара на клапане ЕГР и впуск выхлопных газов во впускной коллектор провоцируют усиленное нагарообразование и закоксовывание камеры сгорания. Неисправность системы ЕГР, связанная с выходом из строя клапана, приводит к перерасходу топлива и неустойчивой работе двигателя. В камеру сгорания попадают смолы и сажа, из-за которых дизельное масло быстро окисляется, а общий моторесурс силового агрегата снижается.
Необходимость отключения ЕГР появляется при пробеге 80-120 тыс. км, потому как наличие такого пробега обуславливает определенный износ двигателя. Выхлопные газы, перенаправленные вовнутрь, имеют высокую степень загрязнения. После их дальнейшего смешивания с картерными газами, появляется толстый слой смолистых отложений в коллекторе впуска, клапане ЕГР и клапанах головки двигателя. Забитая система вызывает появление ошибок и может спровоцировать резкий переход автомобиля в аварийный режим.
Аргументы против EGR
Прокладка для заглушки ЕГР (с одним отверстием) и штатная (Chevrolet Lacetti).
Не смотря на всю простоту и кажущуюся полезность системы EGR, ее часто глушат на бензиновых автомобилях и несколько реже на автомобилях оснащенных дизельными двигателями. Особенно эта практика распространена в нашей стране и других государствах бывшего советского союза. И дело здесь не только в том, что к экологии у нас относятся с долей пренебрежения. Проблема в том, что вместе с отработанными газами в цилиндры вашего двигателя попадает сажа, иные твердые частицы и грязь, и всему этому там уж точно не место. Особенно эта проблема актуальна для наших мест, где качество топлива, в особенности дизельного, оставляет желать лучшего. Говоря проще, система EGR потихонечку убивает двигатель и дизельный двигатель в первую очередь. Это связано и с особенностями нашей солярки и с гораздо более высокой компрессией в дизельных двигателях и с другими особенностями их конструкции.
Кроме того, сам клапан системы рециркуляции отработанных газов, часто выходит из строя. Он забивается той самой сажей и грязью, он может банально прогорать, а замена этого мелкого узла на современных иномарках удовольствие очень и очень не дешевое.
Ну и последним доводом против системы EGR, характерным в основном для дизельных моторов является снижение среднего расхода топлива.
Неисправности ЕГР на дизеле
Клапан ЕГР – это деталь, выполняющая перепускную функцию, который или пропускает часть выхлопных газов из коллектора в подающую магистраль, где они смешиваются с воздухом (в случае исправности), или нет. При неисправности клапана, ЭБУ выдаст соответствующую ошибку на индикатор приборной панели. Неисправностями ЕГР на дизеле могут быть следующие:

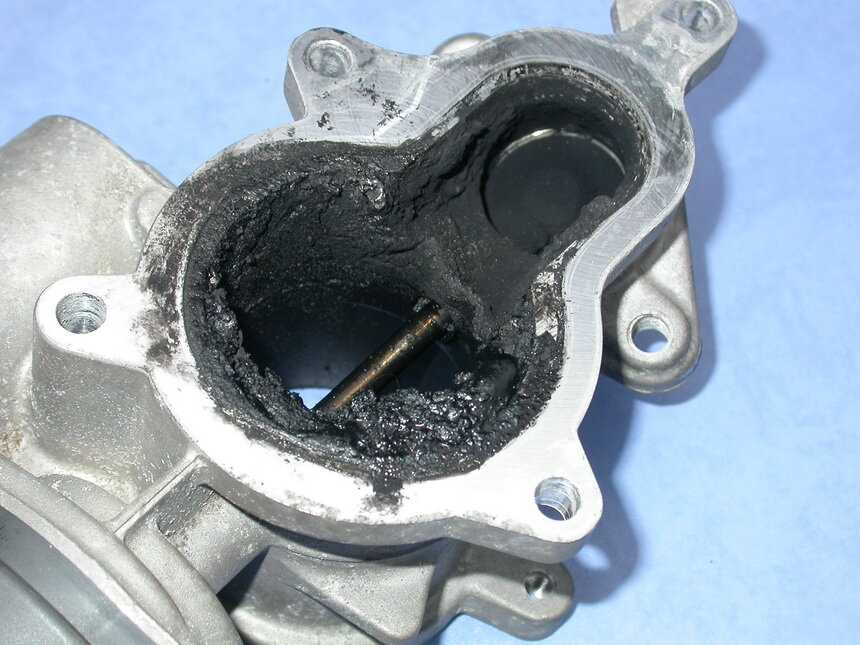

- Нагар в системе, который затрагивает клапан и пластину EGR.
Чрезмерное образование нагара происходит при эксплуатации двигателя на низкокачественном топливе, при неполном сгорании топливной смеси, нарушении системы отвода картерных газов.
- Засорение клапана, при котором происходит его заклинивание при открытии или закрытии, или некорректная работа в виде несвоевременного срабатывания, что заметно при работе мотора на холостом ходу.
Неисправности ЕГР проявляются в частой остановке двигателя, плавающих оборотах в режиме холостого хода, «троении», рывках во время движения и падении мощности при ускорении.
Выявить поломку системы рециркуляции возможно при визуальном осмотре состояния трубопроводов и разъемов датчиков. Точная диагностика включает в себя электронное сканирование и другие процедуры, при которых проверяют функционирование приводов и клапана ЕГР.
Симптомы неполадок ЕГР
На дизельных двигателях как собственно и на бензиновых, существует два основных вида неполадок системы EGR. В первом случае, клапан не закрывается, либо он прогорает и не может перекрывать поток газов, а во втором случае, он наоборот не открывается. Бывает так же, что забивается сама трубка и хотя клапан открывается и закрывается исправно, газы в двигатель не поступают. Реже выходит из строя управляющий элемент системы EGR, но здесь определить поломку значительно сложнее.
Выражаются проблемы с системой рециркуляции отработанных газов такими симптомами:
- щелчки и стук;
- провалы в работе двигателя;
- падение мощности;
- появление ошибок без видимых причин;
В том случае, когда вам диагностировали какую-то поломку системы ЕГР, вы можете либо ремонтировать или менять эту систему полностью или некоторые ее узлы, либо же заглушить EGR.
Есть информация, что дизельные моторы с отключенной системой рециркуляции отработанных газов ходят значительно дольше, как раз из-за того, что в них попадает меньше той самой сажи, грязи и других непотребств. А некоторые умельцы научились отключать эту систему на теплое время года, а на зиму, когда EGR приносит серьезную пользу, ее включают. И это, пусть в некотором роде, половинчатое решение тоже имеет право на жизнь.
Ремонт ЕГР на дизеле
Ремонт системы EGR заключается в ее механической очистке от нагара и отложений при помощи небольшой металлической щетки и промывке очистителем «WD», который предназначен для снятия отложений и ржавчины с металла. В конце процедуры клапан изнутри протирают ветошью, смоченной в растворителе. В ремонт ЕГР на дизеле входит и очистка соленоида (при наличии такового), который выполняет функцию фильтрующего элемента, предохраняющего от попадания мусора в вакуумную систему.
Промывка от гари клапана ЕГР осуществляется после его снятия, обработки через отверстия специальным аэрозолем, применяющимся для очистки карбюраторов, далее деталь помещают в емкость, наполненную осветительным керосином. После разбирают, отвинтив 4 болта, и очищают изнутри. Такое обслуживание устранит признаки неисправности клапана EGR, и восстановит его правильную работу. Процедура должна проводиться регулярно через 60-100 тыс. км пробега.
Как правильно заглушить клапан ЕГР на дизеле
Правильное отключение EGR на дизеле предполагает:
- Механический способ глушения клапана.
- Отключение при помощи блока управления.
На первом этапе устанавливают механическую заглушку клапана, после чего систему отключают на электронном оборудовании. Следует знать, что только физически заглушить клапан бывает достаточно лишь на некоторых автомобилях. После осуществления механического блокирования клапана требуется его программное отключение в ЭБУ, иначе на панели приборов будет гореть лампа «check» по причине ошибки системы рециркуляции, а двигатель задействует аварийный режим, при котором ограничивается отдаваемая мощность.
Самый простой вариант заглушки клапана осуществляется следующим образом:

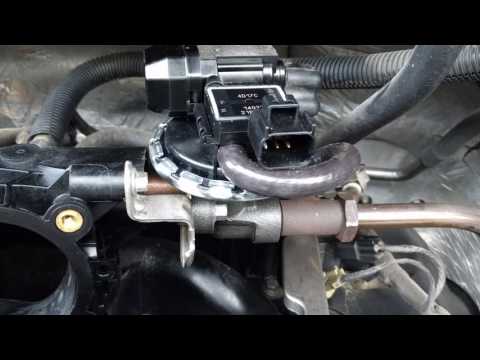

- Клапан, который чаще всего располагают возле впускного коллектора, снимают, открутив несколько болтов.
- Если необходимо, демонтируют впускной коллектор и чистят его каналы от загрязнений.
- Извлекают прокладку, расположенную на месте крепления клапана.
- Снятая прокладка используется в роли шаблона, по которой вырезают из стального листа прокладку-заглушку, и проделывают в ней отверстия под болты.
Нередко заглушку под некоторые модели автомобилей можно встретить в продаже.
- Обратная установка клапана с применением прокладки и заглушки. Затяжка болтов производится с особой осторожностью из-за их хрупкости.
- Отключают вакуумные шланги, так как они в системе открытия клапанов больше не задействуются.
- Внесение изменения в прошивку ЭБУ, чтобы избавиться от ошибки EGR.
Не будь таким зелёным: как правильно отключать EGR
Give Peace a Chance!
Дать миру шанс призывал Джон Леннон, валяясь голышом на кровати во время очередной своей акции протеста. Гораздо серьёзнее к этому отнеслись экологи, которые в попытке дать миру хотя бы какой-то шанс на спасение заставляют производителей “душить” автомобильные моторы до потери сознания. Внедрение EGR (Exhaust Gas Recirculatiоn) должно было сократить содержание в выхлопе оксидов азота NOx.
В общем-то, это единственная задача, которую решает система рециркуляции отработавших газов. Есть несколько вариантов исполнения этой системы, но принцип работы EGR всегда одинаковый: определённое количество отработавших газов через клапан поступает обратно в двигатель. Такая рециркуляция позволяет снизить температуру горения, особенно в бензиновых моторах. А как раз высокая температура — условие появления оксидов азота.
Ни на что другое EGR не влияет. Это — чисто “экологическая” фишка современного мотора. К сожалению, ресурс у неё достаточно ограничен, и приходит время, когда система перестаёт работать как положено (точнее, вообще перестаёт). И тогда исключение всей системы из управления двигателем становится хорошим выходом из ситуации. Для большей убедительности скажем, что исправный EGR и так не работает на высоких оборотах или в аварийном режиме – при таких условиях заводской программой блока управления предусмотрено его полное закрытие.
Бояться отключения EGR не надо: единственным неприятным последствием станет повышенное содержание оксидов азота в выхлопе, но если на одну чашу весов поставить какие-то неведомые азоты, а на другую — беспроблемную эксплуатацию автомобиля, то второе, конечно же, перевесит. Ибо экология — экологией, а нервы дороже.
Как и почему перестаёт работать EGR?
Есть несколько вариантов типичных поломок EGR. Это заклинивание клапана, разрывы цепи актуатора или датчика положения клапана и неучтённый подсос (или утечка) воздуха. Внутри каждого варианта тоже можно выделить несколько типов поломок, поэтому чуть рассмотрим каждую из таких поломок отдельно.
Самый распространённый случай — заклинивание клапана.
Все мы прекрасно знаем, что при горении топлива образуется сажа. Со временем её количество, оседающее в клапане, затрудняет его подвижность. И клапан, естественно, клинит. Тут возможны два варианта: либо он остаётся в закрытом варианте, либо в открытом. Тут как повезёт, и больше повезёт, если клапан останется в закрытом положении. В этом случае сажа хотя бы не попадает в ДВС. Кстати, иногда практикуется такой способ отключения EGR — клапан просто программно закрывают. Почему это не лучший способ — чуть позже.
Открытое положение плохо прежде всего тем, что все отходы горения прямиком летят в цилиндры. Если посмотреть на то, как работает EGR, то можно увидеть интересную картину: во многих режимах работы двигателя клапан закрыт и не принимает никакого участия в работе мотора — например, на высоких оборотах и при большой нагрузке. Если говорить очень грубо, то закрытое положение — более естественное и вреда никакого не приносит. Если, конечно, ошибка EGR не вносит изменений в работу других систем, которые бывают связаны с рециркуляцией.
Так как заклинивание клапана — наиболее частая неисправность EGR, рассмотрим, что чаще всего является причиной, и как можно попытаться отсрочить кончину клапана.
В целом, конечно, понятно, что основной враг клапана — плохое масло и нестабильное качество топлива. В большей степени это относится к дизельным двигателям, хотя во многом применимо и к бензину. Хотя нас и убеждают в том, что качество наших бензина и солярки вполне на уровне европейских, на деле это справедливо только для крупных сетевых заправок, да и то не для всех. Рынок заведомо плохого топлива, как бензинового, так и дизельного, в России всё ещё существует и даже процветает.
Важное условия долгой жизни EGR — хорошее и своевременное техобслуживание. Ясно, что забитый сажевый фильтр и масло, которое последний раз меняли в один день с падением Берлинской стены, никак не способствуют долголетию EGR. Кстати, при хороших условиях система вполне может жить 150-180 тысяч километров. Правда, она изначально должна быть нормальной, а не такой конструктивно ущербной, как, например, на некоторых SsangYong.
Вторая распространённая причина — неисправность самого двигателя. Тут вариантов может быть множество. Любая причина, повышающая дымность выхлопа, гарантированно снизит ресурс EGR. Например, грязный воздушный фильтр, утечки наддувного воздуха, текущая форсунка или залегшие поршневые кольца. Это очень важный фактор, особенно для тех, кто в силу своих убеждений будет восстанавливать работоспособность EGR. Ремонт обычно недешёвый, поэтому прежде чем заниматься системой рециркуляции, нужно убедиться, что сам ДВС исправен. В противном случае есть вероятность в самом ближайшем будущем опять остаться с заклинившим клапаном.
И, наконец, самая парадоксальная причина заклинивания клапана — это его самоубийство. Да, как ни странно, у клапана EGR есть конструктивная склонность к суициду. Тут опять придётся чуть-чуть углубиться в физику работы мотора. Сделаем это совсем не сильно, только немного прикоснёмся к этому процессу.
Демонтированные EGR
Статьи / Практика Хочу всё знать: что такое компьютерная диагностика, и как её проводят Многие из автомобилистов знают, что компьютерная диагностика позволяет узнать некоторые параметры работы двигателя, выяснить, что с ним не так, а иногда даже – подкорректировать работу мотор… 51419 14 5 16.01.2017
Итак, представим график, на котором по одной оси будет температура горения смеси, по другой — уровень оксидов азота и интенсивность партикуляции (появления твёрдых частиц в отработавших газах). Если нарисовать кривую NOх, то она будет расти с ростом температуры. А вот кривая, показывающая количество твёрдых сажевых частиц, будет наоборот, падать. В определённой точке они пересекутся.
Сложность в том, что чем меньше будет оксидов азота в выхлопе, тем лучше экологам, но хуже двигателю — больше выброс партикуляров (сажевых частиц). Задача инженеров — найти максимально сбалансированное решение: надо и сократить NOx в отработавших газах, и не сократить ресурс мотора. И всё же в любом случае это решение будет компромиссным, и чем меньше будет оксидов в выхлопе, тем сложнее получится жизнь EGR из-за засорения клапана сажей. Вот так и получается, что эта система в ходе работы губит себя сама, исключительно только выполняя свою работу по снижению в выхлопе NOx. От этого, к сожалению, никуда не деться.
Вторая ошибка, менее распространённая, — это разрывы цепи актуатора или датчика положения клапана. В этом случае ошибка будет выглядеть как несоответствие между заданным и фактическим положением клапана. Впрочем, и в первом случае будет то же самое, поэтому диагностику надо проходить качественную, а не где попало.
И, наконец, третья ошибка — неучтённый воздух. Тут речь идёт о простой негерметичности системы.
Так как природа ошибок во всех трёх случаях разная, то и методы ремонта и отчасти диагностики тоже отличаются. Разумеется, они также зависят и от конструкции мотора. Например, часто ошибкам EGR сопутствуют ошибки измерения потока воздуха, то есть ошибки датчика расходомера воздуха (MAF-sensor). А в старых системах с вакуумным управлением бывают ошибки по наддуву турбин. Так что к диагностике нужно относиться серьёзно.
Итак, допустим, что мы нашли неисправность, и теперь хотим от неё избавиться. Как это можно сделать?
Решение проблем с EGR
Я не любитель маркированных списков, но тут он будет как нельзя кстати. Итак, устранить неисправность можно следующими способами:
- замена клапана на новую оригинальную деталь;
- использование китайских аналогов;
- удаление EGR из системы с программным отключением;
- программное закрытие клапана.
Статьи / Практика Деградация сервиса: почему на СТО машины диагностируют методом «тыка»? Обладание даже самой новой и престижной машиной пока не гарантирует от поломок и сбоев в ее конструкции, и автомобилистам приходится периодически посещать сервис и устранять возникшие пробле… 43827 4 18 26.05.2016
О первом способе мы уже говорили. Он не самый простой и дешёвый, но вполне имеет право на существование. Главное помнить, что если система вышла из строя раньше положенного срока (тысячах на ста пробега или меньше), то, скорее всего, есть какая-то проблема в моторе. Её нужно обязательно найти и устранить, иначе замена клапана может повториться в ближайшем будущем, и вы просто выкинете деньги на ветер. Точнее, на выхлоп.
О втором способе говорить не будем вообще. Тут без комментариев.
Наиболее дешевый и надежный — третий способ. Именно им обычно и пользуются при отключении EGR.
Итак, тут надо разделить механическую и программную часть работы. Что требуется сделать с механикой?
В общем-то, задача сводится к тому, чтобы перекрыть поток через клапан. Первое, что делают — ставят заглушку. Многие считают, что сделать это легко. Отчасти это так и есть. Но не надо пытаться ставить на пути горячих выхлопных газов заглушку из тоненького паронита или пивной банки. Такие заглушки прогорают очень быстро, иногда они вообще держатся до первого хорошего нажатия на педаль газа. Заглушку надо делать из стали, лучше нержавейки, причём её толщина должна быть минимум 2,5-3 мм.
1 / 3
2 / 3
3 / 3
Если с тем, чтобы заварить клапан или демонтировать его и поставить диффузор обычно нет сложностей, то демонтаж клапана с охладителем может быть сложным. Если у клапана есть свой охладитель, то на подающий и отводящий патрубки EGR просто ставят заглушки. Так, например, поступают в случае работы с моторами BMW М-серии. А вот, например, у моторов Volkswagen или BMW серии N автономного контура нет, тут систему охлаждения приходится “кольцевать”.
Если с механической частью работы в большинстве сервисов всё же справляются, то вот с программной частью ошибки встречаются регулярно. Итак, что нужно сделать с софтом?
Во-первых, запретить клапану открываться. Тут вроде бы всё ясно, если программист знает, как найти в прошивке соответствующие карты EGR, но вот дальше всё может быть гораздо сложнее: надо исключить ошибки по системе EGR, то есть полностью удалить ее из программы.
Вот тут некоторые программисты сильно перебарщивают и удаляют всё, что попадётся под руку. Часто их вмешательство затрагивает всю систему диагностики, после чего устранение последствий становится процессом долгим и сложным. И, как правило, дорогим (время — деньги, это очевидно).
1 / 3
2 / 3
3 / 3
Статьи / Практика Температурное самоубийство: зачем современные моторы обречены на перегрев Кипящий антифриз в радиаторе, пар, стрелка температуры в красной зоне — симптомы перегрева мотора и его последствия в виде покоробленной ГБЦ мы вроде бы все отлично знаем. Причины тоже давно… 164132 59 43 13.07.2017
Помимо этого следует отключить аварийный режим, в который отправляет нерабочий EGR. И, наконец, на некоторых автомобилях нужно перекалибровать карты по воздуху (поток воздуха через MAF), если софт не делает это автоматически. Иногда об этом тоже забывают, и ЭБУ сходит с ума, пытаясь понять, какой пришёл воздух, откуда в нём столько кислорода, и что ему теперь делать с этой непонятной смесью.
А теперь последний способ — программно дать команду на закрытие клапана EGR. Этот метод можно использовать не всегда. Например, он оправдан, когда физический доступ к EGR затруднён из-за конструктивных особенностей автомобиля. И он совсем невозможен, если клапан уже заклинил: программа такой клапан с места не сдвинет. Тут выход один — разбирать и делать всё по-человечески.
Надёжность этого метода не всегда абсолютна. В первую очередь из-за того, что не всегда можно гарантировать, что клапан перекрыт полностью. Это может привести к попаданию сажи и прочих отходов горения в цилиндры, так и к неучтённому количеству воздуха, поступающего через неплотный клапан. Поэтому предпочтительнее всё же глушить EGR полностью: одновременно механически и программно.
Быть или не быть?
Остался последний вопрос: когда мне ехать в сервис на удаление EGR? Допустим, мы смогли вас убедить, что ничего страшного не произойдёт, если от этой капризной системы избавиться полностью. Когда лучше это сделать?
О ресурсе клапана я уже говорил: тысяч до 150 километров при хорошем ТО волноваться не надо. Если посмотреть на статистику, то на дизельные машины по причине выхода из строя EGR приходится около 80% обращений в сервис, и только 20% — на бензиновые. Что логично, ибо сажи в солярке больше.
В любом случае обязательно придётся следить за состоянием мотора. Своевременная замена масла, фильтров, качественное топливо — это обязательное условие. Но со временем всё равно что-то начнёт изнашиваться. И если форсунку можно отремонтировать или заменить (хотя на большинстве современных дизельных моторов это тоже достаточно дорого), то менять кольца без явных признаков износа мотора только ради работы EGR, наверное, не совсем разумно. Тем более что ресурс цилиндропоршневой группы всё же больше, чем клапана EGR, который будет загибаться регулярно даже при небольшом и далеко не критичном износе ЦПГ. Приходится сделать неутешительный вывод: восстановление работоспособности EGR – вещь зачастую экономически неоправданная и почти бесполезная.
Одновременно не стоит забывать, что в горящей лампочке «Check engine» и уходе в “аварию” далеко не всегда виновата система рециркуляции. Причину этих печальных явлений установит только диагностика — так же, как и причины повышенной дымности, плохой динамики и повышенного расхода топлива.
За помощь в подготовке материала благодарим (СПб, ул. Химиков, д. 2, (812) 385-50-70)
Опрос
А вы чинили когда-нибудь EGR?
Ваш голос
Всего голосов:
Клапан EGR. Серьезный подход к выбросам NOx.
Как установить
Являясь неотъемлемым элементом системы управления двигателем автомобиля, так называемый клапан системы рециркуляции выхлопных газов (сокращенно EGR) служит для возврата точно рассчитанного объема выхлопных газов в систему впуска двигателя для повышения его эффективности, снижения потребления топлива и содержания окислов азота в выхлопных газах. С ростом требований к сокращению выбросов клапан EGR будет играть все более важную роль, поэтому вам следует знать, для чего он предназначен, почему он выходит из строя и как его заменить в случае поломки.
Как работает клапан EGR?
Воздух, которым мы дышим, почти на 80 процентов состоит из азота. Однако под воздействием чрезвычайно высоких температур в камере сгорания, до 1370 °C, этот инертный в нормальных условиях газ становится химически активным и образует вредные оксиды азота, или NOx, которые затем попадают через выхлопную систему в атмосферу. Чтобы свести эти выбросы к минимуму, клапан рециркуляции отработавших газов обеспечивает подачу точно рассчитанного количества выхлопных газов во впускную систему, тем самым изменяя химический состав воздуха, поступающего в двигатель. При меньшем количестве кислорода разбавленная смесь сгорает медленнее, благодаря чему в камере сгорания температура снижается почти на 150 °C, а также уменьшается образование NOx, что обеспечивает более чистый и эффективный выхлоп.
Клапан EGR имеет два основных положения: открытое и закрытое, хотя он может принимать любое промежуточное состояние. При запуске двигателя клапан EGR закрыт. Во время холостого хода и на низких скоростях достаточно небольшой мощности и, следовательно, незначительного количества кислорода, поэтому клапан постепенно открывается. На холостом ходу он может быть открыт на 90%. Однако, когда требуется больший крутящий момент и большая мощность, например при полном ускорении, клапан EGR закрывается, чтобы обеспечить поступление большого количества кислорода в цилиндр.
Кроме снижения выбросов NOx, клапаны EGR могут использоваться в двигателях малого объема с системой GDi для уменьшения насосных потерь, а также для повышения эффективности сгорания топлива и снижения вероятности детонации. В дизельных двигателях он также помогает уменьшить стук на холостом ходу.
Типы клапанов EGR
Хотя существует несколько типов клапанов рециркуляции отработавших газов — в более ранних системах используются вакуумные клапаны, в то время как в более современных автомобилях устанавливаются клапаны с электронным управлением, — можно выделить следующие их основные типы:
Дизельные клапаны EGR высокого давления отводят быстрый поток отработавшего газа с высоким содержанием сажи, прежде чем он попадет в сажевый фильтр — сажа может соединяться с парами масла и образовывать шлам. Затем газ поступает обратно во впускной коллектор либо через патрубок, либо через внутренние отверстия в головке блока цилиндров. Вспомогательный клапан также используется для создания вакуума во впускном коллекторе, так как он не образуется естественным образом при работе дизельного двигателя.
Дизельные клапаны EGR низкого давления отводят выхлопной газ после его прохождения через сажевый фильтр. Этот газ движется с меньшей скоростью, но он почти полностью очищен от сажи. Затем газ поступает обратно во впускной коллектор через патрубок.
Бензиновые клапаны EGR отводят выхлопные газы так же, как и их дизельные аналоги высокого давления. Когда в цилиндре создается разрежение, выхлопные газы втягиваются в камеру сгорания, а объем их подачи регулируется открытием и закрытием самого клапана EGR.
Клапаны EGR с вакуумным управлением имеют электровакуумный клапан для изменения степени разрежения, воздействующей на диафрагму, и, в свою очередь, открывают и закрывают клапан EGR. В некоторых клапанах также имеются датчики обратной связи для подачи на ЭБУ сигнала об их положении.
Цифровые клапаны EGR оснащены соленоидом или шаговым двигателем и в большинстве случаев датчиком обратной связи. Эти клапаны получают широтно-импульсно модулированный сигнал от ЭБУ для регулирования потока выхлопных газов.
Каковы причины поломки клапанов EGR?
Клапаны рециркуляции отработавших газов работают в агрессивной среде, поэтому со временем они могут изнашиваться. Однако единственной основной причиной их отказа является нагар вдоль каналов рециркуляции выхлопных газов и системы впуска. С течением времени это приводит к засорению трубок, каналов выхлопных газов и, в конечном итоге, плунжерного механизма клапана, в результате чего его заклинивает либо в открытом, либо в закрытом состоянии. Неисправности также могут быть вызваны разрывом диафрагмы клапана или утечкой через нее.
Каковы признаки неисправности клапана EGR?
Признаки неисправности клапана EGR схожи с признаками других неисправностей системы управления двигателем. По этой причине неисправности EGR остаются головной болью многих автомехаников. Однако существует несколько признаков, на которые стоит обратить внимание:
- Горит лампочка проверки двигателя. Как и в случае неисправности большинства компонентов системы управления двигателем, проблема с клапаном EGR может стать причиной включения лампочки проверки двигателя.
- Нарушения в работе двигателя. Если клапан заклинило в открытом положении, качество воздушно-топливной смеси будет нарушено, что приведет к нарушениям в работе двигателя, таким как снижение мощности, вялое ускорение и неровный холостой ход. Это также может привести к утечкам давления в системе турбонаддува, в результате чего турбонагнетатель будет работать активнее.
- Повышение объема выбросов NOx. Когда клапан EGR остается закрытым, в камере сгорания возникают высокие температуры, в результате чего в выхлопе остается большое количество несгоревшего топлива, что приводит к увеличению выбросов NOx и снижению эффективности использования топлива.
- Детонация двигателя. Повышенная температура и большой объем выбросов NOx могут также привести к усилению детонации, которую можно распознать по стуку в двигателе.
Устранение неисправностей клапана EGR
Учитывая разнообразие типов клапанов EGR, всегда целесообразнее следовать процедурам устранения неисправностей, подробно изложенным в руководстве по обслуживанию, однако существует несколько стандартных действий, которые могут помочь точно определить неисправность:
- Считайте коды неисправностей клапанов EGR с электронным управлением с помощью диагностического прибора.
- Убедитесь, что все вакуумные магистрали и электрические соединения подключены и расположены правильно.
- С помощью вакуумметра проверьте степень разрежения в вакуумном шланге при 2000–2500 об/мин. Отсутствие вакуума при нормальной рабочей температуре может указывать на ослабление крепления шланга, засор или неисправность вакуумного выключателя с штуцерами или электровакуумного клапана или неисправность вакуумного усилителя/насоса.
- Проверьте электровакуумный клапан во время работы двигателя. На клапанах EGR с электронным управлением активируйте соленоид с помощью диагностического прибора и проверьте степень разрежения на конце патрубка. Если клапан не открывается при подаче питания, его заклинило в открытом или закрытом положении или имеются следы ржавчины на электрическом соединении, ослабло соединение провода или имеется плохое заземление, система EGR будет работать неправильно. Перед заменой клапана определите основную причину его неправильной работы.
- По возможности проверьте движение штока клапана при 1500–2000 об/мин. Если клапан функционирует правильно, шток клапана должен двигаться. Если он не движется, при наличии вакуума, значит, клапан неисправен.
- Создайте разрежение непосредственно на клапане EGR с помощью ручного вакуумного насоса или сканера, в зависимости от типа клапана. Если на холостом ходу изменений не выявлено, значит, либо неисправен клапан EGR, либо каналы EGR полностью перекрыты.
Если двигатель работает на холостом ходу с перебоями или глохнет, проблема вызвана неисправной системой управления.
- Снимите клапан EGR и проверьте его на наличие нагара. По возможности удалите нагар, стараясь не допускать загрязнения мембраны.
- Убедитесь в отсутствии засора канала рециркуляции отработавших газов в коллекторе. При необходимости прочистите его.
Коды распространенных неисправностей
Для поздних моделей клапанов EGR характерны следующие коды неисправностей:
- P0400 — неисправность в системе рециркуляции выхлопных газов.
- P0401 — недостаточный поток рециркуляции выхлопных газов.
- P0402 — избыточный поток рециркуляции выхлопных газов.
- P0403 — неисправность электропроводки системы рециркуляции выхлопных газов.
- P0404 — неправильное значение в цепи клапана EGR.
- P0405 — низкий уровень сигнала в цепи «А» датчика системы рециркуляции выхлопных газов.
- P0406 — высокий уровень сигнала в цепи «А» датчика системы рециркуляции выхлопных газов.
- P0407 — низкий уровень сигнала в цепи «В» датчика системы рециркуляции выхлопных газов.
- P0408 — высокий уровень сигнала в цепи «В» датчика системы рециркуляции выхлопных газов.
- P1403 — низкое напряжение в цепи управления клапана системы рециркуляции выхлопных газов.
- P1404 — система рециркуляции отработавших газов — шток клапана остановился в закрытом положении.
- P1405 — высокое напряжение в цепи управления клапана системы рециркуляции выхлопных газов.
- P1406 — ошибка позиционирования штока клапана системы рециркуляции выхлопных газов.
Советы по замене клапана EGR
- Сначала снимите крышку двигателя.
- Затем ослабьте крепление электрического кабеля, подключенного к клапану, отсоедините провода и/или вакуумные магистрали и убедитесь в отсутствии признаков повреждения.
- Выкрутите крепежные винты и проверьте клапан на наличие повреждений, коррозии или нагара.
- Тщательно очистите монтажную поверхность клапана EGR и установите новый клапан и прокладку.
Также следует удалить нагар из впускного клапана EGR.
- Совместите клапан EGR с отверстиями для болтов и прокладкой и снова прикрепите к корпусу.
- Затяните все крепежные элементы рекомендованным моментом.
- После этого снова подсоедините вакуумные магистрали и/или электрические соединения.
- По завершении с помощью диагностического сканера сбросьте сигнал, включающий индикатор проверки двигателя, и убедитесь в отсутствии других ошибок. Убедитесь, что индикатор неисправности погас. После этого проведите ходовые испытания. Во многих автомобилях для адаптации теперь требуется выполнить сброс настроек клапана EGR. Это позволяет ЭБУ запомнить положение остановки при открытом и закрытом положении клапана. В противном случае клапан может сломаться и упасть в коллектор.
Не будь таким зелёным: как правильно отключать EGR
Пока буржуйские суды разбираются с буржуйскими же инженерами, которые никак не хотят сделать автомобиль достаточно экологичным, наши сограждане стройными рядами едут в сервисы отключать систему рециркуляции отработавших газов. Почему так происходит? Об этом сегодня мы и поговорим: что такое EGR, почему она выходит из строя, и как с этим бороться.
Дать миру шанс призывал Джон Леннон, валяясь голышом на кровати во время очередной своей акции протеста. Гораздо серьёзнее к этому отнеслись экологи, которые в попытке дать миру хотя бы какой-то шанс на спасение заставляют производителей “душить” автомобильные моторы до потери сознания. Внедрение EGR (Exhaust Gas Recirculatiоn) должно было сократить содержание в выхлопе оксидов азота NOx.
В общем-то, это единственная задача, которую решает система рециркуляции отработавших газов. Есть несколько вариантов исполнения этой системы, но принцип работы EGR всегда одинаковый: определённое количество отработавших газов через клапан поступает обратно в двигатель. Такая рециркуляция позволяет снизить температуру горения, особенно в бензиновых моторах. А как раз высокая температура — условие появления оксидов азота.
Ни на что другое EGR не влияет. Это — чисто “экологическая” фишка современного мотора. К сожалению, ресурс у неё достаточно ограничен, и приходит время, когда система перестаёт работать как положено (точнее, вообще перестаёт). И тогда исключение всей системы из управления двигателем становится хорошим выходом из ситуации. Для большей убедительности скажем, что исправный EGR и так не работает на высоких оборотах или в аварийном режиме – при таких условиях заводской программой блока управления предусмотрено его полное закрытие.
Бояться отключения EGR не надо: единственным неприятным последствием станет повышенное содержание оксидов азота в выхлопе, но если на одну чашу весов поставить какие-то неведомые азоты, а на другую — беспроблемную эксплуатацию автомобиля, то второе, конечно же, перевесит. Ибо экология — экологией, а нервы дороже.
Как и почему перестаёт работать EGR?Есть несколько вариантов типичных поломок EGR. Это заклинивание клапана, разрывы цепи актуатора или датчика положения клапана и неучтённый подсос (или утечка) воздуха. Внутри каждого варианта тоже можно выделить несколько типов поломок, поэтому чуть рассмотрим каждую из таких поломок отдельно.
Самый распространённый случай — заклинивание клапана.
Все мы прекрасно знаем, что при горении топлива образуется сажа. Со временем её количество, оседающее в клапане, затрудняет его подвижность. И клапан, естественно, клинит. Тут возможны два варианта: либо он остаётся в закрытом варианте, либо в открытом. Тут как повезёт, и больше повезёт, если клапан останется в закрытом положении. В этом случае сажа хотя бы не попадает в ДВС. Кстати, иногда практикуется такой способ отключения EGR — клапан просто программно закрывают. Почему это не лучший способ — чуть позже.
Открытое положение плохо прежде всего тем, что все отходы горения прямиком летят в цилиндры. Если посмотреть на то, как работает EGR, то можно увидеть интересную картину: во многих режимах работы двигателя клапан закрыт и не принимает никакого участия в работе мотора — например, на высоких оборотах и при большой нагрузке. Если говорить очень грубо, то закрытое положение — более естественное и вреда никакого не приносит. Если, конечно, ошибка EGR не вносит изменений в работу других систем, которые бывают связаны с рециркуляцией.
Так как заклинивание клапана — наиболее частая неисправность EGR, рассмотрим, что чаще всего является причиной, и как можно попытаться отсрочить кончину клапана.
В целом, конечно, понятно, что основной враг клапана — плохое масло и нестабильное качество топлива. В большей степени это относится к дизельным двигателям, хотя во многом применимо и к бензину. Хотя нас и убеждают в том, что качество наших бензина и солярки вполне на уровне европейских, на деле это справедливо только для крупных сетевых заправок, да и то не для всех. Рынок заведомо плохого топлива, как бензинового, так и дизельного, в России всё ещё существует и даже процветает.
Важное условия долгой жизни EGR — хорошее и своевременное техобслуживание. Ясно, что забитый сажевый фильтр и масло, которое последний раз меняли в один день с падением Берлинской стены, никак не способствуют долголетию EGR.
Кстати, при хороших условиях система вполне может жить 150-180 тысяч километров. Правда, она изначально должна быть нормальной, а не такой конструктивно ущербной, как, например, на некоторых SsangYong.
Вторая распространённая причина — неисправность самого двигателя. Тут вариантов может быть множество. Любая причина, повышающая дымность выхлопа, гарантированно снизит ресурс EGR. Например, грязный воздушный фильтр, утечки наддувного воздуха, текущая форсунка или залегшие поршневые кольца. Это очень важный фактор, особенно для тех, кто в силу своих убеждений будет восстанавливать работоспособность EGR. Ремонт обычно недешёвый, поэтому прежде чем заниматься системой рециркуляции, нужно убедиться, что сам ДВС исправен. В противном случае есть вероятность в самом ближайшем будущем опять остаться с заклинившим клапаном.
И, наконец, самая парадоксальная причина заклинивания клапана — это его самоубийство. Да, как ни странно, у клапана EGR есть конструктивная склонность к суициду. Тут опять придётся чуть-чуть углубиться в физику работы мотора. Сделаем это совсем не сильно, только немного прикоснёмся к этому процессу.
Итак, представим график, на котором по одной оси будет температура горения смеси, по другой — уровень оксидов азота и интенсивность партикуляции (появления твёрдых частиц в отработавших газах). Если нарисовать кривую NOх, то она будет расти с ростом температуры. А вот кривая, показывающая количество твёрдых сажевых частиц, будет наоборот, падать. В определённой точке они пересекутся.
Сложность в том, что чем меньше будет оксидов азота в выхлопе, тем лучше экологам, но хуже двигателю — больше выброс партикуляров (сажевых частиц). Задача инженеров — найти максимально сбалансированное решение: надо и сократить NOx в отработавших газах, и не сократить ресурс мотора. И всё же в любом случае это решение будет компромиссным, и чем меньше будет оксидов в выхлопе, тем сложнее получится жизнь EGR из-за засорения клапана сажей. Вот так и получается, что эта система в ходе работы губит себя сама, исключительно только выполняя свою работу по снижению в выхлопе NOx. От этого, к сожалению, никуда не деться.
Вторая ошибка, менее распространённая, — это разрывы цепи актуатора или датчика положения клапана. В этом случае ошибка будет выглядеть как несоответствие между заданным и фактическим положением клапана. Впрочем, и в первом случае будет то же самое, поэтому диагностику надо проходить качественную, а не где попало.
И, наконец, третья ошибка — неучтённый воздух. Тут речь идёт о простой негерметичности системы.
Так как природа ошибок во всех трёх случаях разная, то и методы ремонта и отчасти диагностики тоже отличаются. Разумеется, они также зависят и от конструкции мотора. Например, часто ошибкам EGR сопутствуют ошибки измерения потока воздуха, то есть ошибки датчика расходомера воздуха (MAF-sensor). А в старых системах с вакуумным управлением бывают ошибки по наддуву турбин. Так что к диагностике нужно относиться серьёзно.
Итак, допустим, что мы нашли неисправность, и теперь хотим от неё избавиться. Как это можно сделать?
Решение проблем с EGRЯ не любитель маркированных списков, но тут он будет как нельзя кстати. Итак, устранить неисправность можно следующими способами:
- замена клапана на новую оригинальную деталь;
- использование китайских аналогов;
- удаление EGR из системы с программным отключением;
- программное закрытие клапана.
О первом способе мы уже говорили. Он не самый простой и дешёвый, но вполне имеет право на существование. Главное помнить, что если система вышла из строя раньше положенного срока (тысячах на ста пробега или меньше), то, скорее всего, есть какая-то проблема в моторе. Её нужно обязательно найти и устранить, иначе замена клапана может повториться в ближайшем будущем, и вы просто выкинете деньги на ветер. Точнее, на выхлоп.
О втором способе говорить не будем вообще. Тут без комментариев.
Наиболее дешевый и надежный — третий способ. Именно им обычно и пользуются при отключении EGR.
Итак, тут надо разделить механическую и программную часть работы. Что требуется сделать с механикой?
В общем-то, задача сводится к тому, чтобы перекрыть поток через клапан. Первое, что делают — ставят заглушку. Многие считают, что сделать это легко. Отчасти это так и есть. Но не надо пытаться ставить на пути горячих выхлопных газов заглушку из тоненького паронита или пивной банки. Такие заглушки прогорают очень быстро, иногда они вообще держатся до первого хорошего нажатия на педаль газа. Заглушку надо делать из стали, лучше нержавейки, причём её толщина должна быть минимум 2,5-3 мм.
Если с тем, чтобы заварить клапан или демонтировать его и поставить диффузор обычно нет сложностей, то демонтаж клапана с охладителем может быть сложным. Если у клапана есть свой охладитель, то на подающий и отводящий патрубки EGR просто ставят заглушки. Так, например, поступают в случае работы с моторами BMW М-серии. А вот, например, у моторов Volkswagen или BMW серии N автономного контура нет, тут систему охлаждения приходится “кольцевать”.
Если с механической частью работы в большинстве сервисов всё же справляются, то вот с программной частью ошибки встречаются регулярно. Итак, что нужно сделать с софтом?
Во-первых, запретить клапану открываться. Тут вроде бы всё ясно, если программист знает, как найти в прошивке соответствующие карты EGR, но вот дальше всё может быть гораздо сложнее: надо исключить ошибки по системе EGR, то есть полностью удалить ее из программы.
Вот тут некоторые программисты сильно перебарщивают и удаляют всё, что попадётся под руку. Часто их вмешательство затрагивает всю систему диагностики, после чего устранение последствий становится процессом долгим и сложным. И, как правило, дорогим (время — деньги, это очевидно).
Помимо этого следует отключить аварийный режим, в который отправляет нерабочий EGR. И, наконец, на некоторых автомобилях нужно перекалибровать карты по воздуху (поток воздуха через MAF), если софт не делает это автоматически. Иногда об этом тоже забывают, и ЭБУ сходит с ума, пытаясь понять, какой пришёл воздух, откуда в нём столько кислорода, и что ему теперь делать с этой непонятной смесью.
А теперь последний способ — программно дать команду на закрытие клапана EGR. Этот метод можно использовать не всегда. Например, он оправдан, когда физический доступ к EGR затруднён из-за конструктивных особенностей автомобиля. И он совсем невозможен, если клапан уже заклинил: программа такой клапан с места не сдвинет. Тут выход один — разбирать и делать всё по-человечески.
Надёжность этого метода не всегда абсолютна. В первую очередь из-за того, что не всегда можно гарантировать, что клапан перекрыт полностью. Это может привести к попаданию сажи и прочих отходов горения в цилиндры, так и к неучтённому количеству воздуха, поступающего через неплотный клапан. Поэтому предпочтительнее всё же глушить EGR полностью: одновременно механически и программно.
Быть или не быть?
Остался последний вопрос: когда мне ехать в сервис на удаление EGR? Допустим, мы смогли вас убедить, что ничего страшного не произойдёт, если от этой капризной системы избавиться полностью. Когда лучше это сделать?
О ресурсе клапана я уже говорил: тысяч до 150 километров при хорошем ТО волноваться не надо. Если посмотреть на статистику, то на дизельные машины по причине выхода из строя EGR приходится около 80% обращений в сервис, и только 20% — на бензиновые. Что логично, ибо сажи в солярке больше.
В любом случае обязательно придётся следить за состоянием мотора. Своевременная замена масла, фильтров, качественное топливо — это обязательное условие. Но со временем всё равно что-то начнёт изнашиваться. И если форсунку можно отремонтировать или заменить (хотя на большинстве современных дизельных моторов это тоже достаточно дорого), то менять кольца без явных признаков износа мотора только ради работы EGR, наверное, не совсем разумно. Тем более что ресурс цилиндропоршневой группы всё же больше, чем клапана EGR, который будет загибаться регулярно даже при небольшом и далеко не критичном износе ЦПГ. Приходится сделать неутешительный вывод: восстановление работоспособности EGR – вещь зачастую экономически неоправданная и почти бесполезная.
Одновременно не стоит забывать, что в горящей лампочке “Check engine” и уходе в “аварию” далеко не всегда виновата система рециркуляции. Причину этих печальных явлений установит только диагностика — так же, как и причины повышенной дымности, плохой динамики и повышенного расхода топлива.
За помощь в подготовке материала благодарим компанию «Лаборатория Скорости»(СПб, ул. Химиков, д. 2, (812)385-50-82
Опрос
А вы чинили когда-нибудь EGR?
Ваш голос
Всего голосов:
Как влияет egr на работу двигателя
Содержание
- Неисправность клапана EGR (ЕГР): Причина, признаки, ремонт и затраты
- Вот почему к клапану ЕГР нужно относиться серьезно: мал да удал.
- Рециркуляция отработавших газов в дизельных и бензиновых двигателях
- Внутренняя и внешняя рециркуляция отработавших газов
- Функция клапана рециркуляции ОГ (отработанных газов)
- Клапан EGR- дефекты и симптомы
- Из-за клапана ОГ на «приборке» горит «Чек двигателя»
- Можно ли эксплуатировать автомобиль с неисправным клапаном EGR?
- Причины неисправного клапана рециркуляции ОГ
- Очистка клапана рециркуляции ОГ
- Заменить клапан EGR или очистить,- Что лучше?
- Сколько стоит клапан EGR?
- Видео
Неисправность клапана EGR (ЕГР): Причина, признаки, ремонт и затраты
Вот почему к клапану ЕГР нужно относиться серьезно: мал да удал.

Если клапан ЕГР (EGR) перестает работать правильно, то в автомобиле могут появиться определенные симптомы явно указывающие нам на неисправность системы рециркуляции выхлопных газов. К нашему с вами счастью, чаще всего это не говорит о том, что пришла пора менять сам клапан. Во многих случаях мы можем самостоятельно все легко исправить сами.
Рециркуляция отработавших газов в дизельных и бензиновых двигателях
Это на первый взгляд может показаться нам немного странным, что выхлопные газы двигателя не всегда и не сразу выходят полностью через выхлопную трубу. На самом деле эти отработанные газы возвращаются обратно в двигатель. Этот технический трюк понижает температуру сгорания дизельного топлива, что впоследствии снижает образование такого вредного вещества, как оксид азота (NOx). Рециркулируемые выхлопные газы вытесняют свежий воздух во впускном канале, т.е. тот низкий уровень кислорода в выхлопных газах, а затем поглощают часть тепла сгорания в камере сгорания, в результате чего температура горения существенно снижается. В итоге образование вредного оксида азота резко падает.
Этот клапан EGR управляется с помощью вакуума. Когда клапан (внутри) открывается, то он освобождает путь для выхлопных газов во впускной канал.
В бензиновых двигателях тоже используется система рециркуляции выхлопных газов. Здесь возврат отработанных газов в двигатель служит для снижения расхода топлива автомашиной, поскольку дроссельная заслонка может быть дополнительно открыта за счет давления возвращенными выхлопными газами. Таким образом уменьшаются так называемые потери энергии при открытии дроссельной заслонки, а это способствует снижению расхода топлива и соответственно приводит к уменьшению уровня вредных веществ в самой выхлопной системе.
Внутренняя и внешняя рециркуляция отработавших газов
В двигателях внутреннего сгорания (ДВС), как правило, имеются две системы рециркуляции отработанных газов, т.е. – внутренняя и внешняя. Внутренняя система рециркуляция выхлопных газов двигателя не требует дополнительных компонентов, так как реализована самой конструкцией силового агрегата. Так, во время проектирования двигателей инженеры настраивают время выпуска клапанов таким образом, чтобы они оставались в начале такта впуска на некоторое время открытыми. В итоге часть ранее выпущенных выхлопных газов снова всасывается обратно в камеру сгорания.
При внешней же рециркуляции выхлопных газов отработавшие газы направляются во впускной канал через внешний трубопровод системы отработавших газов (система ЕГР-EGR). Во многих дизельных и некоторых бензиновых двигателях используется дополнительный охладитель EGR. Этот охладитель охлаждает выхлопные газы с помощью антифриза (охлаждающей жидкости), что существенно понижает температуру отработанных газов приводя не только к снижению расхода топлива, но и к существенному снижению уровня вредных веществ в выхлопной системе самого автомобиля (понижается температура горения).
Функция клапана рециркуляции ОГ (отработанных газов)
Клапан EGR обычно состоит из тарельчатого клапана или специальной задвижки. Этот клапан выпускает или препятствует движению выхлопных газов к впускному тракту двигателя.
С помощью датчиков, таких, как датчик массового расхода воздуха и датчик кислорода (лямбда-зонд), блок управления двигателем рассчитывает идеальное количество рециркуляции отработавших газов и соответственно, управляет клапаном рециркуляции выхлопных газов (клапаном ЕГР).
Механическое движение устройства клапана ЕГР обычно выполняется электропневматически или электрически с помощью сервомоторчика.
В некоторых моделях автомобилей клапан рециркуляции выхлопных газов оснащен также датчиком положения, который контролирует правильное открытие и закрытие заслонки или толкателя. Кстати, рециркуляция отработавших газов происходит только в области частичной нагрузки двигателя.
Клапан EGR- дефекты и симптомы
Часто клапан ОГ (EGR) покрывается смесью сажи и масла. На фотографии друзья вы можете видеть, как выглядит клапан рециркуляции отработавших газов после тысяч километров эксплуатации автомобиля.
Неисправность клапана EGR может проявляться по-разному. Вот признаки, которые могут указывать на неисправность клапана рециркуляции отработанных газов:
— При разгоне, автомобиль набирает скорость рывками.
— Колебания на холостом ходу.
— Потеря мощности двигателя.
— Появление на приборной панели значка «Check Engine» (Чек двигателя – аварийная программа работы двигателя).
— В выхлопных газах повышается уровень оксида азота.
— Черный дым из выхлопной трубы.
— Повышенный расход топлива.
Поскольку клапан EGR с его регулировочным механизмом находится в потоке выхлопных газов, то он является наиболее чувствительным компонентом системы рециркуляции отработавших газов. Из-за сажи, содержащейся в выхлопных газах, регулировочный механизм клапана рециркуляции отработанных газов с течением времени может начать работать неправильно.– клапан может перестать нормально открываться или закрываться.
Также этот клапан может загрязниться и из-за паров масла из маслоотделителя, которые в сочетании с сажей делают со временем свое злое дело.
В результате неправильной работы клапана ОГ в выхлопной системе может существенно вырасти уровень вредных веществ. Также может появиться и отсроченный отклик автомобиля при нажатии педали газа (отклик дроссельной заслонки). В том числе наиболее частый симптом неисправности клапана ОГ является,– сильная потеря мощности двигателя. Обычно это бывает тогда, когда клапан не может закрыться должным образом. Вместе с потерей мощности в этом случае в выхлопной трубе может появиться еще и черный дым, который образуется из-за отсутствия необходимой порции свежего воздуха при полной нагрузке.
Если клапан EGR (ЕГР) застрял при закрытом положении, то возможно, что при движении автомобиля вы просто не заметите никаких признаков его неисправности. Но если при этом виде неисправности взять и замерить уровень оксида азота, то вы сразу обнаружите его существенное превышение от нормы.
В том числе, загрязненный клапан ОГ (что также неизбежно означает загрязнение в системе впуска двигателя) может приводить и к увеличению расхода топлива. Кстати, иногда все эти признаки могут появляться лишь периодически (не постоянно), так как клапан ЕГР может восстанавливать свою функцию самостоятельно. Однако даже временные симптомы неустойчивости работы не следует игнорировать, поскольку это явно указывает на его неисправность. Что означает, что в ближайшем будущем проблемы с клапаном ОГ будут учащаться и рано или поздно это приведет к выходу данного клапана из строя.
Из-за клапана ОГ на «приборке» горит «Чек двигателя»
Еще одним признаком неисправности клапана EGR (ЕГР) является появление на приборном щитке ошибки двигателя («Чек двигателя»). Правда такое появление ошибки двигателя не обязательно связано с датчиком положения клапана рециркуляции отработанных газов, который обычно и обнаруживает в некоторых автомобилях неправильное положение клапана.
Неисправность в работе клапана ОГ могут обнаружить и другие датчики автомобиля, такие например, как датчики давления или температуры, которые могут передавать блоку управления двигателем противоречивые значения (данные) из-за отсутствия выхлопных газов в системе рециркуляции ОГ. В итоге мы наблюдаем, если датчики обнаруживают неисправность в работе двигателя, то на комбинации приборов автомобиля загорается контрольная лампа «Check Engine» («Чек двигателя «).
Также в памяти самого блока управления двигателем записывается сам код ошибки, который привел к появлению значка «Чек двигателя».
Так, в памяти компьютера при появлении значка «Чек двигателя» из-за неправильной работы клапана отработавших газов может появиться код ошибки который означает, что «Рециркуляция отработавших газов слишком низкая».
В том числе может появиться и такая ошибка, означающая, что «Утечка в системе впуска». Такая ошибка может появиться, когда клапан застрял в открытом положении. Правда, обратите друзья внимание на следующее, что иногда коды ошибок, связанных с отработанными газами, могут означать совсем другие неисправности в работе двигателя, которые никак не связаны с дефектами клапана EGR.
Можно ли эксплуатировать автомобиль с неисправным клапаном EGR?
Кратковременных признаков неисправности клапана рециркуляции отработавших газов, как правило, не следует опасаться. Но все-же, если из-за работы клапана ОГ на приборке появляется значок «Чек двигателя» и мотор уходит в аварийный режим работы, то вам нужно как можно скорее обратиться в технический центр для компьютерной диагностики всей системы, а также получить консультацию автослесаря.
Если в процессе диагностики выяснится, что клапан EGR застрял в открытом положении (распознается обычно потерей мощности при полной нагрузке двигателя), то это может привести к постоянной подаче в саму систему впуска отработанных газов. В итоге за пределами частичной нагрузки двигателя увеличивается и сама рециркуляция выхлопных газов, что приводит к неправильному впрыску топлива. Таким образом, при полной нагрузке двигателя происходит неполное сгорание топлива. Это в свою очередь приводит к чрезмерному образованию сажи, которая, например, в дизельном двигателе может засорить сажевый фильтр. В худшем случае неисправность клапана EGR, который заклинило в открытом положении, может привести к выходу из строя турбонагнетателя (турбины).
Причины неисправного клапана рециркуляции ОГ
В случае загрязнения клапана EGR (ЕГР) наиболее частой неисправностью является застревание механизма клапана в открытом или закрытом положении. И это является вполне естественным процессом. Ведь механизм клапана ОГ расположен в нефильтрованном потоке выхлопных газов, а это неизбежно рано или поздно приведет к его выходу из строя. Обычно клапан отработавших газов имеет достаточно большой ресурс службы. Особенно это касается старых автомобилей. Но что интересно, что в более современных автомашинах этот клапан EGR выходит из строя намного быстрее. Например, в прошлом на автомобилях клапан ОГ мог работать десятилетиями и спокойно прослужить, как минимум 200 тыс. километров. Но вот современные автомобили сегодня получили уже для себя новое программное обеспечение, которое настроено на более низкие уровни вредных веществ в выхлопной системе (в связи с новыми ужесточившимися экологическими нормами, принятыми недавно ЕС).
В итоге программное обеспечение в новых автомобилях способствует ускорению рециркуляции отработавших газов. Это делается для конкретного снижения выбросов оксида азота. Так что друзья запомните, что в современных автомобилях ресурс клапана ОГ стал существенно меньше, чем это было в старых авто.
Кроме того, к неисправности в работе клапана EGR могут привести и неисправные контакты штепселя электрической линии. Также причиной неправильной работы клапана ОГ иногда может стать повреждение внешней линии рециркуляции выхлопных газов. Так, к примеру, труба системы рециркуляции ОГ может просто повредиться и в ней могут появиться небольшие трещины. В том числе могут повредиться и резиновые уплотнения, которые непременно приведут к утечке отработанных газов. В конечном итоге система рециркуляции отработавших газов начнет работать неправильно.
Еще одна частая неисправность клапана ОГ связана с потерей масла в области головки блока двигателя. В этом случае пары масла, возникающие в результате горения, могут привести к загрязнению клапана EGR.
В этом случае очистка старого загрязненного клапана ОГ или его замена на новый целесообразна только в том случае, если причина появления паров масла была устранена. Не стоит забывать и о вакуумных шлангах, которые в случае их повреждения могут привести к неправильной работе клапана отработанных газов. Дело в том, что из-за повреждения шлангов будет происходить утечка вакуума, что приведет к помехе при открывании клапана EGR.
И наконец, неисправность работы клапана ОГ может быть вызвана сломанным датчиком массового расхода воздуха.
Очистка клапана рециркуляции ОГ
Если есть подозрение на неисправность клапана рециркуляции отработанных газов, то его следует проверить в первую очередь на возможное загрязнение. Если внутри клапана будут обнаружены тяжелые отложения сажи, то это явно будет указывать на возможную причину неправильной работы клапана EGR (ЕГР). К нашему с вами счастью, в большинстве случаев очистить клапан и вернуть ему работоспособность можно самому самостоятельно.
Перед вами клапан ЕГР на автомобиле Lexus IS 220d. Чтобы добраться до клапана ОГ для его очистки достаточно всего снять декоративную крышку сверху двигателя и готово.
Для этого необходимо воспользоваться спреем-очистителем предназначенным специально для очистки клапанов EGR и всей системы впуска двигателей. Как правило, такие очистители распыляются на клапан рециркуляции выхлопных газов и довольно-таки легко очищают его от грязи и сажи. Чаще всего очиститель клапанов ОГ распыляется при работающем двигателе (соблюдайте указания изготовителя!) с помощью шланга во впускной тракт двигателя. Тщательная очистка клапана и системы впуска двигателя обычно помогает решить проблемы неправильной работы системы рециркуляции ОГ.
Заменить клапан EGR или очистить,- Что лучше?
На некоторых двигателях клапан EGR легкодоступен. Но на многих автомобилях чтобы добраться до клапана ОГ, необходимо разобрать полмотора. В этом случае только один демонтаж клапана обойдется вам в кругленькую сумму. Особенно, если в клапане есть дефект и у вас нет ни какого выбора, кроме как демонтировать клапан с машины. Стоит здесь отметить, что если в вашей машине, для того чтобы добраться до клапана ОГ, придется демонтировать множество компонентов в подкапотном пространстве, то нет смысла проводить его очистку и т. п. работы. В этом случае целесообразнее будет установить просто новый клапан, поскольку при его очистке в будущем вам может снова понадобиться его демонтировать с машины, что опять будет связано с огромными денежными затратами.
Также обращаем ваше внимание на то, что при замене клапана EGR на новый во многих автомобилях может потребоваться заново прописать новый клапан в блоке управления двигателем при помощи компьютера. То есть по сути, нужно будет научить этот новый клапан работать именно так, как это было предусмотрено автопроизводителем.
Как вы уже поняли друзья, для настройки работы нового клапана необходимо специальное диагностирующее оборудование (компьютерный автомобильный сканер). Если у вас нет такого устройства, то после замены клапана ОГ вам придется обратиться в технический автоцентр.
Сколько стоит клапан EGR?
Во сколько же все-таки автомобилисту может обойтись замена старого клапана ОГ на новый? Здесь также все зависит от марки и модели автомобиля. Ведь помимо стоимости клапана рециркуляции отработанных газов нужно будет еще заплатить и за работу в техническом центре. Стоимость такой работ зависит от затрат времени при замене клапана. Если в вашей машине доступ к клапану легкий, то стоимость замены будет небольшой. Если же для демонтажа клапана ОГ необходимо разобрать половину двигателя в машине, то стоимость такой замены клапана обойдется уже в кругленькую сумму.
Источник
Автомобильная система EGR — Exhaust Gas Recirculation, штука очень не однозначная и достаточно капризная, особенно при весьма низком качестве топлива, которое встречается в наших краях, довольно-таки часто. Неоднозначность этой системы заключается в том, что ее предназначение, сугубо экологическое. Система обратной рециркуляции отработанных газов или ЕГР, призвана уменьшить количество окислов азота в автомобильном выхлопе. Что такое ЕГР, зачем она нужна и как выражаются ее неисправности, обо всем этом, мы сейчас и поговорим.
Система EGR не используется на холостых оборотах. (прогретый двигатель)
Система EGR не используется на холодном двигателе.
Система EGR не используется при полностью открытой заслонке.
EGR система находится под управлением Electronic Concеntrated Control System (ECCS) и использует данные датчика положения коленвала (датчика Холла), датчика температуры двигателя и датчика положения дроссельной заслонки. ECU переводит эти данные в управляющие сигналы на электроклапан EGR, который непосредственно управляет открытием EGR клапана. Во время запуска холодного двигателя, на холостом ходу, когда обороты меньше 900 об/мин и при повышенных оборотах свыше 3200 об/мин, электроклапан EGR включен и система не работает. В остальных случаях электроклапан выключен и EGR работает.
Для чего нужен клапан ЕГР
Начать следует с того, что система ЕГР устанавливается на большинство дизельных моторов и бензиновые, атмосферные агрегаты. Суть работы этой системы заключается в том, что в определенные моменты открывается клапан EGR и во впускной коллектор двигателя вбрасывается порция отработанных газов.
Таким образом, снижается количество кислорода в топливной смеси, что в свою очередь снижает температуру ее горения. А при более низкой температуре горения, количество окислов азота в автомобильном выхлопе, уменьшается весьма значительно. Если же двигатель турбирован, то диапазон применения ЕГР значительно сужается, что делает ее установку не рациональной. В таких случаях, применяются иные решения, снижающие количество вредных составляющих автомобильного выхлопа.
Exhaust Gas Recirculation не работает на холостых оборотах, она не используется, когда двигатель холодный, а также клапан ЕГР закрывается, когда дроссельная заслонка максимально открыта.
Управление системой ЕГР
Система обратной рециркуляции отработанных газов управляется электронным блоком управления двигателем. А команда на открытие или закрытие клапана EGR может подаваться на основании:
датчика температуры охлаждающей жидкости;
датчика коленчатого вала;
датчика положения дроссельной заслонки;
В различных моделях автомобилей, в управлении клапаном ЕГР используются либо все перечисленные датчики, либо некоторые из них, а в ряде случаев, только датчик температуры охлаждающей жидкости.
Так или иначе, но работой клапана ЕГР всегда управляет автомобильная электроника. И пока эта система функционирует штатно, водитель ее работы, практически никак не ощущает. Полезная работа системы ЕГР вне экологической тематики, очень малозаметна. Эта система позволяет экономить около трех процентов топлива на бензиновых моторах. Так же в ряде случаев, система ЕГР предотвращает детонацию топлива в моторе. Но, это явление и само по себе редкое и неординарное. А что касается дизельных агрегатов, то при наличии, штатно функционирующей системы EGR, они работают более плавно, мягко, тихо. Кроме того, в моторах на дизельном топливе при посредстве ЕГР, уменьшается образование сажи. Вот и все бонусы, которые предоставляет владельцу система рециркуляции отработанных газов.
Зачем заглушают ЕГР
Часто можно увидеть ситуацию, когда система ЕГР, попросту заглушена. В чем же дело, не уж-то всем автомобилистам, которые так поступают, плевать на вред от автомобильных выхлопов?
На самом деле, проблема заключается в качестве топлива, на котором ездят наши автомобили. Низкое качество топлива, обуславливает кроме всего прочего, образование сажи и оседание ее на клапане ЕГР, а так же в ее магистрали. Это приводит к тому, что система либо вообще не работает, либо работает неправильно. В обеих случаях, проще ее заглушить, ибо, замена даже только клапана ЕГР, удовольствие отнюдь не дешевое. Вот и люди решают вопрос, так сказать, радикально. А поскольку никаких особых потерь отключение ЕГР не влечет, то и решаются на этот шаг, как правило, без особых колебаний.
Глушение системы рециркуляции отработанных газов на бензиновых двигателях, может производиться при помощи установки обычной шайбы в просвет клапана. Если для регулирования клапана ЕГР, применяются вихревые заслонки во впускном коллекторе, их нужно удалять, тоже. В дизельных же моторах, помимо механического глушения клапана ЕГР, необходимо отключить его программно. Иначе, повышается износ турбины и нарушается стабильность работы силового агрегата.
Споры по поводу глушения ЕГР, длятся до сих пор. Одни считают, что глушить эту систему можно и нужно, другие же утверждают, что после ее отключения, температура горения в цилиндрах возрастает, что приводит к более быстрой выработке ресурса двигателя и его износу.
Неисправности системы EGR
Диагностика проблем с описываемой системой, задача не столь простая, как может показаться на первый взгляд. Беда в том, что нет ярко выраженных симптомов, характерных именно для неполадок EGR. Двигатель, вроде бы троит, вроде бы сбоит, а вроде и нет. И заподозрить именно систему рециркуляции отработанных газов, в такой не стабильности работы мотора, может только профессионал. Но перед тем, проверяются различные датчики, узлы и системы автомобиля. Собственно, какие здесь могут возникнуть проблемы:
отложение на деталях клапана ЕГР, сажи и других элементов, приводящие к заклиниванию его, в каком-либо положении;
прогорание клапана ЕГР;
засорение самой магистрали ЕГР;
нарушение электронных систем управления клапаном ЕГР;
Если клапан или магистраль, банально засорены, почистить их, в общем-то, не сложно, хотя в ряде случаев, такая чистка, попросту невозможна. Ну а если клапан прогорел, то придется его менять, а это, как уже говорилось, отнюдь не дешево.
Симптомы, характерные именно для проблем с клапаном ЕГР, фактически отсутствуют. Это к примеру, нестабильная работа двигателя, в режиме холостых оборотов, немотивированные провалы в мощности, отсутствие ярко выраженного ускорения при полном открытии дроссельной заслонки, и другие признаки нарушений в работе мотора.
Так или иначе, не спешите менять клапан EGR или глушить ее, если нет явных повреждений клапана и его деталей. Возможно проблема здесь не совсем в ЕГР, ибо эта система, тесно взаимосвязана с другими узлами и системами регулирования подачи воздуха и отведения отработанных газов.
Причины заклинивания клапана
Все мы прекрасно знаем, что при горении топлива образуется сажа. Со временем ее количество, оседающее в клапане, затрудняет его подвижность. И клапан, естественно, клинит. Тут возможны два варианта: либо он остается в закрытом варианте, либо в открытом. Тут как повезет, и больше повезет, если клапан останется в закрытом положении. В этом случае сажа хотя бы не попадает в ДВС. Кстати, иногда практикуется такой способ отключения EGR – клапан просто программно закрывают. Почему это не лучший способ – чуть позже.
Открытое положение плохо прежде всего тем, что все отходы горения прямиком летят в цилиндры. Если посмотреть на то, как работает EGR, то можно увидеть интересную картину: во многих режимах работы двигателя клапан закрыт и не принимает никакого участия в работе мотора – например, на высоких оборотах и при большой нагрузке. Если говорить очень грубо, то закрытое положение – более естественное и вреда никакого не приносит. Если, конечно, ошибка EGR не вносит изменений в работу других систем, которые бывают связаны с рециркуляцией.
Так как заклинивание клапана – наиболее частая неисправность EGR, рассмотрим, что чаще всего является причиной, и как можно попытаться отсрочить кончину клапана.
В целом, конечно, понятно, что основной враг клапана – плохое масло и нестабильное качество топлива. В большей степени это относится к дизельным двигателям, хотя во многом применимо и к бензину.
Важное условия долгой жизни EGR – хорошее и своевременное техобслуживание. Ясно, что забитый сажевый фильтр и масло, которое долго не меняли, никак не способствуют долголетию EGR. кстати, при хороших условиях система вполне может жить 150-180 тысяч километров. Правда, она изначально должна быть нормальной, а не конструктивно ущербной.
Вторая распространенная причина – неисправность самого двигателя. Тут вариантов может быть множество. Любая причина, повышающая дымность выхлопа, гарантированно снизит ресурс EGR. Например, грязный воздушный фильтр, утечки наддувного воздуха, текущая форсунка или залегшие поршневые кольца. Это очень важный фактор, особенно для тех, кто в силу своих убеждений будет восстанавливать работоспособность EGR. Ремонт обычно недешевый, поэтому прежде чем заниматься системой рециркуляции, нужно убедиться, что сам ДВС исправен. В противном случае есть вероятность в самом ближайшем будущем опять остаться с заклинившим клапаном.
И, наконец, самая парадоксальная причина заклинивания клапана – это его самоубийство. Да, как ни странно, у клапана EGR есть конструктивная склонность к суициду. Тут опять придется чуть-чуть углубиться в физику работы мотора.
Итак, представим график, на котором по одной оси будет температура горения смеси, по другой – уровень оксидов азота и интенсивность партикуляции (появления твердых частиц в отработавших газах). Если нарисовать кривую NOх, то она будет расти с ростом температуры. А вот кривая, показывающая количество твердых сажевых частиц, будет наоборот, падать. В определенной точке они пересекутся.
Сложность в том, что чем меньше будет оксидов азота в выхлопе, тем лучше экологам, но хуже двигателю – больше выброс партикуляров (сажевых частиц). Задача инженеров – найти максимально сбалансированное решение: надо и сократить NOx в отработавших газах, и не сократить ресурс мотора. И все же в любом случае это решение будет компромиссным, и чем меньше будет оксидов в выхлопе, тем сложнее получится жизнь EGR из-за засорения клапана сажей. Вот так и получается, что эта система в ходе работы губит себя сама, исключительно только выполняя свою работу по снижению в выхлопе NOx. От этого, к сожалению, никуда не деться.
Вторая ошибка, менее распространенная, – это разрывы цепи актуатора или датчика положения клапана. В этом случае ошибка будет выглядеть как несоответствие между заданным и фактическим положением клапана. Впрочем, и в первом случае будет то же самое, поэтому диагностику надо проходить качественную.
И, наконец, третья ошибка – неучтенный воздух. Тут речь идет о простой негерметичности системы.
Так как природа ошибок во всех трех случаях разная, то и методы ремонта и отчасти диагностики тоже отличаются. Разумеется, они также зависят и от конструкции мотора. Например, часто ошибкам EGR сопутствуют ошибки измерения потока воздуха, то есть ошибки датчика расходомера воздуха (MAF-sensor). А в старых системах с вакуумным управлением бывают ошибки по наддуву турбин. Так что к диагностике нужно относиться серьезно.
Остался последний вопрос: когда мне ехать в сервис на удаление EGR? Допустим, мы смогли вас убедить, что ничего страшного не произойдет, если от этой капризной системы избавиться полностью. Когда лучше это сделать?
О ресурсе клапана уже говорили: тысяч до 150 километров при хорошем ТО волноваться не надо. Если посмотреть на статистику, то на дизельные машины по причине выхода из строя EGR приходится около 80% обращений в сервис, и только 20% – на бензиновые. Что логично, ибо сажи в солярке больше.
В любом случае обязательно придется следить за состоянием мотора. Своевременная замена масла, фильтров, качественное топливо – это обязательное условие. Но со временем все равно что-то начнет изнашиваться. И если форсунку можно отремонтировать или заменить (хотя на большинстве современных дизельных моторов это тоже достаточно дорого), то менять кольца без явных признаков износа мотора только ради работы EGR, наверное, не совсем разумно. Тем более что ресурс цилиндропоршневой группы все же больше, чем клапана EGR, который будет загибаться регулярно даже при небольшом и далеко не критичном износе ЦПГ. Приходится сделать неутешительный вывод: восстановление работоспособности EGR – вещь зачастую экономически неоправданная и почти бесполезная.
Одновременно не стоит забывать, что в горящей лампочке «Check engine» и уходе в «аварию» далеко не всегда виновата система рециркуляции. Причину этих печальных явлений установит только диагностика – так же, как и причины повышенной дымности, плохой динамики и повышенного расхода топлива.
Источник
Видео
Как неисправный EGR влияет на работу двигателя – видео отчет –
Система ЕГР (EGR) / Система рециркуляции отработавших газов – ОСНОВЫ в 3D анимации
Клапан ЕГР! Принцип работы. Глушить или нет?!
Признаки неисправности клапана ЕГР
Как на самом деле работает клапан EGR и как его проверить?
EGR. Как работает, зачем (не) глушить
Заглушил ЕГР, последствия
👉4 плюса и 1 минус отключения клапана EGR. ⚠️НЕ убить свой мотор!
Не вздумайте глушить ЕГР!!!
Заглушить ЕГР? Недостатки удаления клапана EGR и последствия
Что такое EGR и почему приходится его отключать?
09. 05.2020
76090
Воздух который мы «сжигаем» в ДВС состоит не только из кислорода. Больше всего в атмосфере азота, который на Земле находится по большей части в свободном состоянии. В атмосфере его содержание по объему 78%, по массе 75,5%. Ввиду своей значительной инертности азот при обычных условиях реагирует только с литием. Так как ДВС это частный случай теплового двигателя, то для того чтобы иметь максимальный КПД температуру и давление, при которых сжигают углеводороды (дизтопливо в нашем случае), стараются сделать как можно выше, единственным ограничением является только «тепловая» прочность. Но тут возникает проблема – азот. Как было сказано выше азот – это инертный газ, но при высокой температуре (более 2000 градусов по Цельсию) и давлении он окисляется, причем чем выше концентрация кислорода, тем больше получатся оксидов азота. Внедрение системы EGR (Exhaust Gas Recirculatiоn) должно было сократить содержание в выхлопе оксидов азота NOx.
Система рециркуляции отработавших газов (EGR) предназначена для снижения в отработавших газах оксидов азота за счет возврата части отработавших газов во впускной коллектор. Возврат части отработавших газов во впускной коллектор позволяет снизить количество кислорода в топливо-воздушной смеси и, тем самым, уменьшить образование оксидов азота. Однако это вызывает падение эффективной мощности двигателя. Удаление EGR в дизельных двигателях считает допустимым большое количество людей, включая экологов. Удаление системы EGR приводит к увеличенному уровню NOx, однако углеводородные выделения, выбросы макрочастиц (сажа), угарного и углекислого газов существенно уменьшаются. Кроме того, удаление EGR приводит к увеличению экономии топлива. Выхлопной газ, повторно поданный назад в цилиндры, добавляет в двигатель вызывающие износ загрязнители (сажу и смолы) и быстрее окисляет моторное масло, что отрицательно сказывается на ресурсе двигателя.
В общем-то, это единственная задача, которую решает система рециркуляции отработавших газов. Есть несколько вариантов исполнения этой системы, но принцип работы EGR всегда одинаковый: определенное количество отработавших газов через клапан поступает обратно в двигатель. Такая рециркуляция позволяет снизить температуру горения, особенно в бензиновых моторах. А как раз высокая температура – условие появления оксидов азота.
Ни на что другое EGR не влияет. Это – чисто «экологическая» фишка современного мотора. К сожалению, ресурс у нее достаточно ограничен, и приходит время, когда система перестает работать как положено (точнее, вообще перестает). И тогда исключение всей системы из управления двигателем становится хорошим выходом из ситуации. Для большей убедительности скажем, что исправный EGR и так не работает на высоких оборотах или в аварийном режиме – при таких условиях заводской программой блока управления предусмотрено его полное закрытие.
Бояться отключения EGR не надо: единственным неприятным последствием станет повышенное содержание оксидов азота в выхлопе, но если на одну чашу весов поставить какие-то неведомые азоты, а на другую – беспроблемную эксплуатацию автомобиля, то второе, конечно же, перевесит. Ибо экология – экологией, а нервы дороже.
Как и почему перестает работать EGR?
Есть несколько вариантов типичных поломок EGR. Это заклинивание клапана, разрывы цепи актуатора или датчика положения клапана и неучтенный подсос (или утечка) воздуха. Внутри каждого варианта тоже можно выделить несколько типов поломок, поэтому чуть рассмотрим каждую из таких поломок отдельно.
Самый распространенный случай – заклинивание клапана.
Все мы прекрасно знаем, что при горении топлива образуется сажа. Со временем ее количество, оседающее в клапане, затрудняет его подвижность. И клапан, естественно, клинит. Тут возможны два варианта: либо он остается в закрытом варианте, либо в открытом. Тут как повезет, и больше повезет, если клапан останется в закрытом положении. В этом случае сажа хотя бы не попадает в ДВС. Кстати, иногда практикуется такой способ отключения EGR – клапан просто программно закрывают. Почему это не лучший способ – чуть позже.
Открытое положение плохо прежде всего тем, что все отходы горения прямиком летят в цилиндры. Если посмотреть на то, как работает EGR, то можно увидеть интересную картину: во многих режимах работы двигателя клапан закрыт и не принимает никакого участия в работе мотора – например, на высоких оборотах и при большой нагрузке. Если говорить очень грубо, то закрытое положение – более естественное и вреда никакого не приносит. Если, конечно, ошибка EGR не вносит изменений в работу других систем, которые бывают связаны с рециркуляцией.
Так как заклинивание клапана – наиболее частая неисправность EGR, рассмотрим, что чаще всего является причиной, и как можно попытаться отсрочить кончину клапана.
В целом, конечно, понятно, что основной враг клапана – плохое масло и нестабильное качество топлива. В большей степени это относится к дизельным двигателям, хотя во многом применимо и к бензину.
Важное условия долгой жизни EGR – хорошее и своевременное техобслуживание. Ясно, что забитый сажевый фильтр и масло, которое долго не меняли, никак не способствуют долголетию EGR. кстати, при хороших условиях система вполне может жить 150-180 тысяч километров. Правда, она изначально должна быть нормальной, а не конструктивно ущербной.
Вторая распространенная причина – неисправность самого двигателя. Тут вариантов может быть множество. Любая причина, повышающая дымность выхлопа, гарантированно снизит ресурс EGR. Например, грязный воздушный фильтр, утечки наддувного воздуха, текущая форсунка или залегшие поршневые кольца. Это очень важный фактор, особенно для тех, кто в силу своих убеждений будет восстанавливать работоспособность EGR. Ремонт обычно недешевый, поэтому прежде чем заниматься системой рециркуляции, нужно убедиться, что сам ДВС исправен. В противном случае есть вероятность в самом ближайшем будущем опять остаться с заклинившим клапаном.
И, наконец, самая парадоксальная причина заклинивания клапана – это его самоубийство. Да, как ни странно, у клапана EGR есть конструктивная склонность к суициду. Тут опять придется чуть-чуть углубиться в физику работы мотора.
Итак, представим график, на котором по одной оси будет температура горения смеси, по другой – уровень оксидов азота и интенсивность партикуляции (появления твердых частиц в отработавших газах). Если нарисовать кривую NOх, то она будет расти с ростом температуры. А вот кривая, показывающая количество твердых сажевых частиц, будет наоборот, падать. В определенной точке они пересекутся.
Сложность в том, что чем меньше будет оксидов азота в выхлопе, тем лучше экологам, но хуже двигателю – больше выброс партикуляров (сажевых частиц). Задача инженеров – найти максимально сбалансированное решение: надо и сократить NOx в отработавших газах, и не сократить ресурс мотора. И все же в любом случае это решение будет компромиссным, и чем меньше будет оксидов в выхлопе, тем сложнее получится жизнь EGR из-за засорения клапана сажей. Вот так и получается, что эта система в ходе работы губит себя сама, исключительно только выполняя свою работу по снижению в выхлопе NOx. От этого, к сожалению, никуда не деться.
Вторая ошибка, менее распространенная, – это разрывы цепи актуатора или датчика положения клапана. В этом случае ошибка будет выглядеть как несоответствие между заданным и фактическим положением клапана. Впрочем, и в первом случае будет то же самое, поэтому диагностику надо проходить качественную.
И, наконец, третья ошибка – неучтенный воздух. Тут речь идет о простой негерметичности системы.
Так как природа ошибок во всех трех случаях разная, то и методы ремонта и отчасти диагностики тоже отличаются. Разумеется, они также зависят и от конструкции мотора. Например, часто ошибкам EGR сопутствуют ошибки измерения потока воздуха, то есть ошибки датчика расходомера воздуха (MAF-sensor). А в старых системах с вакуумным управлением бывают ошибки по наддуву турбин. Так что к диагностике нужно относиться серьезно.
Итак, допустим, что мы нашли неисправность, и теперь хотим от нее избавиться. Как это можно сделать?
Решение проблем с EGR
Итак, устранить неисправность можно следующими способами:
-
замена клапана на новую оригинальную деталь;
-
использование китайских аналогов;
-
удаление EGR из системы с программным отключением;
-
программное закрытие клапана.
О первом способе мы уже говорили. Он не самый простой и дешевый, но вполне имеет право на существование. Главное помнить, что если система вышла из строя раньше положенного срока (тысячах на ста пробега или меньше), то, скорее всего, есть какая-то проблема в моторе. Ее нужно обязательно найти и устранить, иначе замена клапана может повториться в ближайшем будущем, и вы просто выкинете деньги на ветер.
О втором способе говорить не будем вообще. Тут без комментариев.
Наиболее дешевый и надежный – третий способ. Именно им обычно и пользуются при отключении EGR.
Итак, тут надо разделить механическую и программную часть работы. Что требуется сделать с механикой?
В общем-то, задача сводится к тому, чтобы перекрыть поток через клапан. Первое, что делают – ставят заглушку. Многие считают, что сделать это легко. Отчасти это так и есть. Но не надо пытаться ставить на пути горячих выхлопных газов заглушку из тоненького паронита или тонкой стали. Такие заглушки прогорают очень быстро, иногда они вообще держатся до первого хорошего нажатия на педаль газа. Заглушку надо делать из стали, лучше нержавейки, причем ее толщина должна быть минимум 2,5-3 мм.
Если с тем, чтобы заварить клапан или демонтировать его и поставить диффузор обычно нет сложностей, то демонтаж клапана с охладителем может быть сложным. Если у клапана есть свой охладитель, то на подающий и отводящий патрубки EGR просто ставят заглушки. Так, например, поступают в случае работы с моторами BMW М-серии. А вот, например, у моторов Volkswagen или BMW серии N автономного контура нет, тут систему охлаждения приходится «кольцевать».
Если с механической частью работы в большинстве сервисов все же справляются, то вот с программной частью ошибки встречаются регулярно. Итак, что нужно сделать с софтом?
Во-первых, запретить клапану открываться. Тут вроде бы все ясно, если программист знает, как найти в прошивке соответствующие карты EGR, но вот дальше все может быть гораздо сложнее: надо исключить ошибки по системе EGR, то есть полностью удалить ее из программы.
Вот тут некоторые программисты сильно перебарщивают и удаляют все, что попадется под руку. Часто их вмешательство затрагивает всю систему диагностики, после чего устранение последствий становится процессом долгим и сложным. И, как правило, дорогим (время – деньги, это очевидно).
Помимо этого следует отключить аварийный режим, в который отправляет нерабочий EGR. И, наконец, на некоторых автомобилях нужно перекалибровать карты по воздуху (поток воздуха через MAF), если софт не делает это автоматически. Иногда об этом тоже забывают, и ЭБУ сходит с ума, пытаясь понять, какой пришел воздух, откуда в нем столько кислорода, и что ему теперь делать с этой непонятной смесью.
А теперь последний способ – программно дать команду на закрытие клапана EGR. Этот метод можно использовать не всегда. Например, он оправдан, когда физический доступ к EGR затруднен из-за конструктивных особенностей автомобиля. И он совсем невозможен, если клапан уже заклинил: программа такой клапан с места не сдвинет. Тут выход один – разбирать и делать все по-человечески.
Надежность этого метода не всегда абсолютна. В первую очередь из-за того, что не всегда можно гарантировать, что клапан перекрыт полностью. Это может привести к попаданию сажи и прочих отходов горения в цилиндры, так и к неучтенному количеству воздуха, поступающего через неплотный клапан. Поэтому предпочтительнее все же глушить EGR полностью: одновременно механически и программно.
Быть или не быть?
Остался последний вопрос: когда мне ехать в сервис на удаление EGR? Допустим, мы смогли вас убедить, что ничего страшного не произойдет, если от этой капризной системы избавиться полностью. Когда лучше это сделать?
О ресурсе клапана уже говорили: тысяч до 150 километров при хорошем ТО волноваться не надо. Если посмотреть на статистику, то на дизельные машины по причине выхода из строя EGR приходится около 80% обращений в сервис, и только 20% – на бензиновые. Что логично, ибо сажи в солярке больше.
В любом случае обязательно придется следить за состоянием мотора. Своевременная замена масла, фильтров, качественное топливо – это обязательное условие. Но со временем все равно что-то начнет изнашиваться. И если форсунку можно отремонтировать или заменить (хотя на большинстве современных дизельных моторов это тоже достаточно дорого), то менять кольца без явных признаков износа мотора только ради работы EGR, наверное, не совсем разумно. Тем более что ресурс цилиндропоршневой группы все же больше, чем клапана EGR, который будет загибаться регулярно даже при небольшом и далеко не критичном износе ЦПГ. Приходится сделать неутешительный вывод: восстановление работоспособности EGR – вещь зачастую экономически неоправданная и почти бесполезная.
Одновременно не стоит забывать, что в горящей лампочке «Check engine» и уходе в «аварию» далеко не всегда виновата система рециркуляции. Причину этих печальных явлений установит только диагностика – так же, как и причины повышенной дымности, плохой динамики и повышенного расхода топлива.
Вернуться к списку новостей
09.05.202076090
Основные сведения о системах рециркуляции отработавших газов: что они делают, как работают, как устранять неисправности
Практические рекомендации
Неотъемлемая часть системы управления двигателем автомобиля, клапан рециркуляции отработавших газов, или, сокращенно, клапан рециркуляции отработавших газов, обеспечивает рециркуляцию точно дозированных количеств выхлопных газов в систему впуска двигателя для повышения эффективности двигателя, снижения расхода топлива и снижения выбросов NOx.
В связи с растущим давлением на снижение выбросов клапан рециркуляции отработавших газов будет играть все более важную роль в будущем. Важно знать, что он делает, почему он выходит из строя и как заменить его, когда он выходит из строя.
Как работает клапан EGR?
Примеры агрессивных сред для клапанов EGR. Почти 80 процентов воздуха, которым мы дышим, состоит из азота. Однако, когда он подвергается воздействию чрезвычайно высоких температур в камере сгорания, плюс 1370°C, обычно инертный газ становится реактивным, создавая вредные оксиды азота или NOx, которые затем выбрасываются через выхлопную систему в атмосферу.
Чтобы свести это к минимуму, клапан рециркуляции отработавших газов позволяет определенному количеству выхлопных газов повторно поступать во впускную систему, эффективно изменяя химический состав воздуха, поступающего в двигатель. С меньшим количеством кислорода теперь разбавленная смесь сгорает медленнее, снижая температуру в камере сгорания почти на 150 ° C и уменьшая образование NOx для более чистого и эффективного выхлопа.
Клапан рециркуляции отработавших газов имеет два основных положения: открытое и закрытое, хотя положение может варьироваться в любом промежуточном положении. Клапан EGR закрыт, когда двигатель запускается. На холостом ходу и на низких оборотах требуется лишь небольшая мощность, а значит, и небольшое количество кислорода, поэтому клапан открывается постепенно — на холостом ходу он может быть открыт до 90%. Однако, когда требуется больший крутящий момент и мощность, например, при полном ускорении, клапан рециркуляции отработавших газов закрывается, чтобы обеспечить поступление в цилиндр как можно большего количества кислорода.
Клапаны рециркуляции отработавших газов не только снижают выбросы NOx, но и могут использоваться в двигателях GDi уменьшенных размеров для снижения насосных потерь и повышения эффективности сгорания и устойчивости к детонации. В дизеле это также может помочь уменьшить детонацию дизельного двигателя на холостом ходу.
Типы клапанов EGR
Хотя существует несколько типов клапанов EGR — в более ранних системах используется клапан с вакуумным приводом, а в новых автомобилях используется электронное управление — основные типы можно в общих чертах свести к следующим:
Дизель высокого давления Клапаны рециркуляции отработавших газов отводят выхлопные газы с высоким расходом и высоким содержанием сажи до того, как они попадут в сажевый фильтр — сажа может смешиваться с парами масла, образуя шлам. Затем газ возвращается во впускной коллектор либо через трубу, либо через внутренние отверстия в головке блока цилиндров. Вторичный клапан также используется для создания вакуума во впускном коллекторе, поскольку он отсутствует в дизельных двигателях.
Дизель Клапаны рециркуляции отработавших газов низкого давления отводят выхлопные газы после того, как они прошли через сажевый фильтр — этот газ имеет меньший поток, но почти полностью очищен от сажи. Затем газ возвращается во впускной коллектор по трубе.
Бензиновые клапаны рециркуляции отработавших газов отводят отработавшие газы так же, как дизельный аналог высокого давления. Вакуум, создаваемый разрежением цилиндра, втягивает выхлопные газы, а поток регулируется открытием и закрытием самого клапана рециркуляции отработавших газов.
Вакуумные клапаны EGR используют вакуумный соленоид для изменения вакуума на диафрагме и, в свою очередь, открытия и закрытия EGR. Некоторые клапаны также оснащены датчиком обратной связи для информирования ЭБУ о положении клапанов.
Цифровые клапаны EGR оснащены электромагнитным или шаговым двигателем и, в большинстве случаев, датчиком обратной связи. Эти клапаны получают сигнал с широтно-импульсной модуляцией от ЭБУ для регулирования потока выхлопных газов.
Почему выходят из строя клапаны EGR?
Клапаны EGR работают в агрессивной среде, поэтому со временем изнашиваются. Тем не менее, самой большой причиной отказа является накопление частиц углерода из выхлопных газов вдоль каналов EGR и системы впуска. Со временем это засорит трубки, каналы для выхлопных газов и, в конечном итоге, плунжерный механизм клапана, в результате чего он либо заклинит в открытом, либо в закрытом состоянии. Неисправности также могут быть вызваны разрывом или протечкой мембраны клапана.
На что обращать внимание при неисправности клапана рециркуляции отработавших газов?
Симптомы, связанные с отказом клапана EGR, аналогичны симптомам многих других компонентов системы управления двигателем, и из-за этого неисправности EGR продолжают вызывать головную боль у многих техников. Тем не менее, есть несколько признаков, на которые следует обратить внимание:
- Индикатор проверки двигателя: , как и в случае с большинством компонентов управления двигателем, проблема с клапаном рециркуляции отработавших газов может вызвать срабатывание индикатора проверки двигателя.
- Проблемы с работой двигателя: , если клапан застрял в открытом положении, соотношение воздух-топливо автомобиля будет нарушено, что приведет к проблемам с работой двигателя, таким как снижение мощности, плохое ускорение и неровный холостой ход. Это также может привести к утечке давления турбонаддува, из-за чего турбонаддув будет работать тяжелее.
- Увеличение выбросов NOx: , когда клапан рециркуляции отработавших газов остается закрытым, возникающие в результате высокие температуры в камере сгорания оставляют много несгоревшего топлива в выхлопных газах, что приводит к увеличению выбросов NOx и снижению эффективности использования топлива.
- Детонация в двигателе: более высокие температуры и NOx также могут привести к усилению детонации или детонации, которые слышны как стук в двигателе.
Поиск и устранение неисправностей клапана EGR
Учитывая различные типы клапанов EGR, всегда лучше следовать процедурам устранения неполадок, подробно описанным в руководстве по обслуживанию, однако есть несколько общих шагов, которые могут помочь в точной диагностике:
- Читать любые коды неисправностей на клапанах EGR с электронным управлением с помощью диагностического прибора.
- Убедитесь, что все вакуумные линии и электрические соединения подсоединены и расположены правильно.
- С помощью вакуумметра проверьте шланг подачи вакуума на наличие вакуума при частоте вращения от 2000 до 2500 об/мин. Отсутствие вакуума при нормальных рабочих температурах указывает на ослабленный шланг, заблокированный или неисправный вакуумный переключатель или соленоид или неисправный вакуумный усилитель/насос.
- Проверьте вакуумный соленоид при работающем двигателе. На клапанах EGR с электронным управлением активируйте соленоид с помощью диагностического прибора и проверьте вакуум на конце трубы. Если соленоид не открывается при подаче питания, застрял в открытом или закрытом положении или имеет корродированное электрическое соединение, ослабленный провод или плохое заземление, это повлияет на работу EGR. Перед заменой определите основную причину.
- Если возможно, проверьте движение штока клапана в диапазоне от 1500 до 2000 об/мин. Шток клапана должен двигаться, если клапан работает правильно, если нет и есть вакуум, значит, есть неисправность.
- Подайте вакуум непосредственно на клапан EGR с помощью ручного вакуумного насоса или диагностического прибора в зависимости от типа клапана EGR. Если нет изменения качества холостого хода, то либо неисправен клапан EGR, либо проходы полностью забиты. Если двигатель работает с перебоями на холостом ходу или глохнет, проблема вызвана неисправностью системы управления.
- Снимите клапан рециркуляции отработавших газов и проверьте его на наличие нагара. По возможности удалите нагар, стараясь не загрязнить диафрагму.
- Осмотрите канал рециркуляции отработавших газов в коллекторе на предмет засорения и при необходимости очистите.
Общие коды неисправностей EGR
На клапанах EGR последних моделей распространены следующие коды неисправностей:
- P0400: Неисправность потока EGR
- P0401: Обнаружен недостаточный поток EGR
- P0402: Обнаружен избыточный поток EGR
- P0403: Неисправность цепи EGR
- P0404: Диапазон/функционирование цепи рециркуляции отработавших газов
- P0405: Низкий уровень сигнала в цепи датчика А системы рециркуляции отработавших газов
- P0406: Высокий уровень сигнала в цепи датчика А системы рециркуляции отработавших газов
- P0407: Низкий уровень сигнала в цепи датчика В системы рециркуляции отработавших газов
- P0408: Высокий уровень сигнала в цепи датчика В системы рециркуляции отработавших газов
- P1403: Соленоид EGR низкий уровень
- P1404: Система рециркуляции отработавших газов — ошибка иглы закрытого клапана
- P1405: Соленоид EGR высокий
- P1406: Ошибка положения штифта системы EGR
Как заменить неисправный клапан EGR?
- Сначала снимите кожух двигателя.
- Затем ослабьте электрический кабель на клапане и отсоедините электрические соединения и/или вакуумные линии, проверив наличие признаков повреждения.
- Снимите крепежные винты и проверьте клапан на наличие повреждений, коррозии или нагара.
- Тщательно очистите монтажную поверхность клапана EGR и установите новый клапан и прокладку. Удалите также свободный углерод из порта подачи EGR.
- Совместите клапан рециркуляции отработавших газов с отверстиями для болтов и прокладкой и снова прикрепите к корпусу.
- Затяните все крепежные детали с рекомендованным крутящим моментом.
- После надежной установки повторно подсоедините вакуумные линии и/или электрические соединения.
- Наконец, используйте диагностический сканер, чтобы сбросить индикатор управления двигателем и проверить наличие других ошибок. Убедитесь, что контрольная лампа неисправности погасла, затем проведите дорожное испытание. Многие автомобили теперь требуют сброса клапана рециркуляции отработавших газов в соответствии с адаптацией.
Это просто позволяет ECU узнать положение остановки в точках открытия и закрытия. Если этого не сделать, клапан может сломаться и упасть в коллектор.
Рециркуляция отработавших газов (EGR) стала проще · Technipedia · Motorservice
Настройки
Вернуться к поиску
Информация о продукте
Как устроена система рециркуляции охлаждаемых отработавших газов? Почему выхлопные газы охлаждаются? Как работает ЕГР? Из каких компонентов состоит EGR? Зачем нужен ЕГР? Что делают регулирующие дроссели и датчики воздушных масс? Что такое “дизельный стук”? Эта статья дает вам ответы.
0:25 – 1:03
Система рециркуляции отработавших газов (EGR) снижает вредные выбросы бензиновых и дизельных двигателей. Выхлопные газы отводятся после цилиндров, направляются через клапан рециркуляции отработавших газов и снова смешиваются с всасываемым воздухом. В результате в цилиндры поступает меньше кислорода. Это приводит к более низкой температуре горения, что может снизить количество оксида азота до 70 процентов — чем выше температура, тем больше вредных оксидов азота образуется. В бензиновых двигателях это снижает выбросы углекислого газа и расход топлива.
1:03 – 1:30
Клапан EGR является центральным компонентом. Он определяет количество рециркулируемых отработавших газов.
Существуют различные конструкции и модели клапанов EGR:
- Пневматические или электрические
- Для дизельных или бензиновых двигателей
- С соединениями для охлаждения воздушная система дизельных автомобилей. Они создают необходимую разницу давлений между отработавшими газами и стороной впуска для достижения необходимой высокой скорости рециркуляции отработавших газов.
1:45 – 2:00
Датчики расхода воздуха регулируют рециркуляцию отработавших газов в дизельных двигателях. Они позволяют рассчитать массу рециркулируемых выхлопных газов.
2:00 – 3:10
Охладители системы рециркуляции отработавших газов используются, поскольку существующие нормы выбросов больше не могут быть обеспечены только простой рециркуляцией отработавших газов. Охлажденные выхлопные газы еще больше снижают пиковую температуру сгорания. Это значительно снижает количество оксидов азота.
Многие охладители рециркуляции ОГ теперь оснащены перепускной заслонкой с электрическим или пневматическим приводом. Это позволяет направлять выхлопные газы мимо охладителя рециркуляции отработавших газов на этапе прогрева, чтобы быстро довести двигатель и каталитический нейтрализатор до рабочей температуры. Это снижает количество шума, известного как «дизельный стук», а также уровень выбросов сырого углеводорода.
Ключевые слова :
клапан рециркуляции отработавших газов , охладитель рециркуляции отработавших газовГруппа товаров :
Рециркуляция выхлопных газоввидео
Рециркуляция отработавших газов (EGR) стала проще
Группы продуктов на ms-motorservice.
com
Это также может вас заинтересовать
Информация о продукте
Устранение неисправностей в системе рециркуляции отработавших газов на двигателях Otto и дизельных двигателях
Основная информация
Что такое рециркуляция отработавших газов? Зачем рециркулируют выхлопные газы и как это влияет на выбросы загрязняющих веществ? Какие компоненты установлены в системе EGR? Найдите ответы здесь.
Информация по диагностике
Устранение неисправностей в системе рециркуляции отработавших газов на двигателях Otto и дизельных двигателях (2)
Советы по поиску и устранению неисправностей
Неравномерный холостой ход? Двигатель дергается при запуске автомобиля или во время движения? Отсутствие власти? Грязный клапан EGR? Диагностический код неисправности P0102, P0103, P0401 или P0402 в памяти кодов неисправностей? .
..
Информация по диагностике
Неисправность EGR из-за попадания инородных тел из выхлопного тракта
Что означают сообщения об ошибках P1444 и P16786? Проблема в датчике массового расхода воздуха? Почему машина дергается и в чем причина потери мощности? Узнайте, что вызывает эти неисправности и как вы…
Только для технического персонала. Все содержимое, включая изображения и диаграммы, может быть изменено. Для назначения и замены обратитесь к текущим каталогам или системам, основанным на TecAlliance.
Использование файлов cookie и защита данных
Motorservice Group использует файлы cookie, сохраненные на вашем устройстве, для оптимизации и постоянного улучшения своих веб-сайтов, а также для статистических целей. Дополнительную информацию об использовании нами файлов cookie можно найти здесь, а также информацию о нашей публикации и уведомление о защите данных.
Нажав «ОК», вы подтверждаете, что приняли к сведению информацию о файлах cookie, заявлении о защите данных и деталях публикации.
Вы также можете в любое время изменить настройки файлов cookie для этого веб-сайта.
Настройки конфиденциальности
Мы придаем большое значение прозрачной информации, касающейся всех аспектов защиты данных. Наш веб-сайт содержит подробную информацию о настройках, которые вы можете выбрать, и о том, какое влияние оказывают эти настройки. Вы можете изменить выбранные настройки в любое время. Независимо от того, какой выбор вы выберете, мы не будем делать никаких выводов о вас как о личности (за исключением случаев, когда вы явно указали свои данные). Для получения информации об удалении файлов cookie обратитесь к функции справки в вашем браузере. Вы можете узнать больше в заявлении о защите данных.
Измените настройки конфиденциальности, нажав на соответствующие кнопки
- Необходимый
- Удобство
- Статистика
Необходимый
Файлы cookie, необходимые для системы, обеспечивают правильную работу веб-сайта.
Без этих файлов cookie могут возникнуть сбои или сообщения об ошибках.
Этот веб-сайт будет:
- Сохранение файлов cookie, необходимых системе
- Сохранение настроек, которые вы делаете на этом веб-сайте
Этот сайт никогда не будет делать следующее без вашего согласия:
- Сохраните ваши настройки, такие как выбор языка или баннер cookie, чтобы вам не пришлось повторять их в будущем.
- Оценивайте посещения анонимно и делайте выводы, которые помогут нам оптимизировать наш веб-сайт.
- Сделать выводы о вас как о личности (за исключением случаев, когда вы явно указали свои данные, например, в контактных формах)
Удобство
Эти файлы cookie упрощают использование веб-сайта и сохраняют настройки, например, чтобы вам не приходилось повторять их каждый раз, когда вы посещаете сайт.
Этот веб-сайт будет:
- Сохранение файлов cookie, необходимых системе
- Сохранение ваших настроек, таких как выбор языка или баннер с файлами cookie, чтобы вам не пришлось повторять их в будущем.
Этот сайт никогда не будет делать следующее без вашего согласия:
- Оценивайте посещения анонимно и делайте выводы, которые помогут нам оптимизировать наш веб-сайт.
- Сделать выводы о вас как о личности (за исключением случаев, когда вы явно указали свои данные, например, в контактных формах)
Конечно, мы всегда будем соблюдать настройку «не отслеживать» (DNT) в вашем браузере. В этом случае файлы cookie для отслеживания не устанавливаются и функции отслеживания не загружаются.
Рециркуляция отработавших газов (EGR) полное руководство — введение — x-engineer.org
В этой статье основное внимание уделяется внедрению систем рециркуляции отработавших газов (EGR) . Для получения более подробной информации о компонентах и типах (архитектурах) систем EGR читайте также следующие статьи:
- Полное руководство по рециркуляции отработавших газов (EGR) — компоненты
- Полное руководство по рециркуляции отработавших газов (EGR) — архитектуры
Процесс сгорания процесс топливовоздушной смеси в двигателе внутреннего сгорания составляет неполный .
Таким образом, выхлопные газы содержат выбросы загрязняющих веществ, таких как окись углерода (CO), оксиды азота (NOx), углеводороды (HC) и твердые частицы (PM). Все выбросы загрязняющих веществ от двигателей внутреннего сгорания оказывают вредное воздействие на жизнь человека и окружающую среду.
Оксиды азота образуются при высокой температуре и при избытке кислорода. Оба эти условия присутствуют в процессе сгорания дизельного двигателя в большинстве рабочих точек. Поскольку дизельные двигатели не дросселируются, всегда имеется избыток воздуха/кислорода и, особенно при высоких нагрузках, высокая температура сгорания. По этим причинам дизельный двигатель имеет больше оксидов азота в выхлопных газах по сравнению с бензиновым двигателем.
Изображение: Уровни выбросов загрязняющих веществ в зависимости от соотношения воздух-топливо – бензин ]
В бензиновом двигателе выбросы загрязняющих веществ в выхлопных газах сильно зависят от соотношения воздух-топливо.
Богатые смеси (недостаток воздуха, λ = 0,9) вызывают больше угарного газа (СО) и углеводородов (УВ). Бедные смеси (избыток воздуха, λ = 1,1) вызывают больше оксидов азота (NOx). В дизелях, которые всегда работают на бедных смесях (λ = 1,5), в выхлопных газах высокое количество оксидов азота.
Рециркуляция выхлопных газов (EGR) — это система, позволяющая рециркулировать выхлопные газы обратно во впускной коллектор. Этот процесс приводит к значительному сокращению выбросов оксидов азота (NOx), поскольку он уменьшает два элемента, лежащих в основе их образования: избыток кислорода и температуру горения.
Существует два типа EGR:
- внутренняя рециркуляция выхлопных газов (iEGR) : выхлопные газы всасываются обратно в цилиндр за счет перекрытия времени открытия впускного и выпускного клапанов
- внешняя рециркуляция отработавших газов EGR : отработавшие газы рециркулируют обратно во впускной коллектор с помощью внешнего канала и дополнительного клапана (клапана EGR)
iEGR работает за счет сохранения горячих остатков от предыдущего цикла двигателя [3 ].
Долю остаточного газа можно определить как массу сгоревшего газа, деленную на общую массу в цилиндре (сгоревшую и несгоревшую) до начала сгорания (т.е. при закрытии впускного клапана). Количество выхлопных газов, попавших в цилиндр, зависит от таких факторов, как синхронизация клапанов, частота вращения двигателя и перепады давления. Средства регулировки доли остаточного газа обычно основаны на таких механизмах, как двухступенчатый подъем кулачка, фазирование распределительного вала, регулируемое срабатывание клапана и полностью регулируемое срабатывание клапана.
Система рециркуляции отработавших газов (внешняя) является основной технологией, используемой производителями транспортных средств для снижения выбросов NOx в дизельных двигателях . Он более эффективен, чем iEGR, главным образом потому, что выхлопные газы могут быть охлаждены перед повторным входом в цилиндры, количество рециркулируемых выхлопных газов выше, а поток лучше контролируется.
Изображение: уровень NOx и функция максимальной температуры сгорания от скорости рециркуляции отработавших газов
Авторы и права: [1]0368 2 ), азот (N 2 ), вода (H 2 O) и кислород (O 2 ), действует как разбавитель, который в сочетании с высокой удельной теплоемкостью, связанной с трехатомными молекулами, приводит в прямом снижении температуры адиабатического пламени и кинетике образования оксидов азота (NOx). Поскольку удельная теплоемкость как CO 2 , так и водяного пара больше, чем у кислорода, температура газа в цилиндре двигателя во время сгорания снижается.
Путем рециркуляции выхлопных газов во впуске часть кислорода, необходимого для сгорания, заменяется инертными (выхлопными) газами, что приводит к уменьшению избыточного кислорода. Кроме того, поскольку выхлопные газы поглощают часть тепла, образующегося при сгорании, максимальная температура сгорания за цикл двигателя также снижается.
Система рециркуляции отработавших газов значительно снижает количество NOx, но если во впуск поступает слишком много выхлопных газов, это может повлиять на увеличение выбросов окиси углерода (CO), углеводородов (HC) и твердых частиц (PM ), в результате неполного сгорания из-за недостатка воздуха (кислорода). Система рециркуляции отработавших газов активна, главным образом, при частичных нагрузках двигателя, а также при низких и средних оборотах двигателя, при избытке кислорода. При высокой нагрузке двигателя (крутящем моменте) система рециркуляции отработавших газов отключается, цилиндры заполняются только воздухом, готовым к сгоранию.
В зависимости от давления рециркулируемых выхлопных газов существует два типа внешних систем EGR:
- EGR высокого давления : выхлопные газы собираются перед входом в турбину и повторно вводятся во впускной коллектор после компрессора
- EGR низкого давления : выхлопные газы собираются после турбины и повторно подаются во впускной коллектор перед компрессором
Изображение: Система EGR высокого давления (внешняя)
Кредит: BOSCH- Компрессор
- Турбина
- Датчик кислорода
- EGR Clap (Electro-Pneumatic Actaution
- ДОХОДА
- ENTAKER MANIFOLD
- ИСТОРИЯ.
коллектор не является непрерывным во время работы двигателя. Электронный блок управления (ECU) управляет клапаном EGR (4), позволяя выхлопным газам поступать во впускной коллектор. В двигателях с турбонаддувом управление потоком отработавших газов также осуществляется с помощью дроссельной заслонки (5), которая при закрытии снижает давление во впускном коллекторе и облегчает поступление газов из выпускного коллектора.
Изображение: Предельные значения выбросов NOx для европейских стандартов выбросов загрязняющих веществ
Управление рециркуляцией отработавших газов должно осуществляться таким образом, чтобы найти оптимальный компромисс между выбросами загрязняющих веществ и выходным крутящим моментом двигателя. Начиная с норм выбросов загрязняющих веществ Евро-3, система рециркуляции отработавших газов стала стандартным оборудованием для большинства автомобилей с дизельным двигателем. Система рециркуляции отработавших газов зарекомендовала себя как эффективная и недорогая система для снижения выбросов оксидов азота.
Чем ниже температура выхлопных газов, тем выше плотность. За счет охлаждения выхлопных газов перед рециркуляцией во впускной коллектор повышается эффективность системы EGR. Более плотные инертные (выхлопные) газы во впуске снижают температуру сгорания, поглощая часть тепла и вытесняя часть кислорода в цилиндре. Начиная с Евро 4, дизельные двигатели EGR оснащены охладителем отработавших газов и перепускным клапаном.
Изображение: Система EGR высокого давления с Cooler
Кредит: Hitachi- Вход охлаждающей жидкости двигателя
- Теплообменник
- Выпускной Manifold
- Цилиндер.
Чтобы отработавшие газы поступали во впускной коллектор, давление отработавших газов должно быть выше давления всасываемого воздуха. На дизельном двигателе с турбонаддувом это может быть достигнуто либо за счет использования геометрии лопаток турбины (VGT), либо за счет установки дроссельной заслонки на впускном коллекторе. При закрытии лопаток VGT давление выхлопных газов возрастает выше давления на впуске, что позволяет выхлопным газам поступать во впуск.
При использовании дроссельной заслонки во впускном коллекторе давление после дроссельной заслонки падает ниже давления выхлопных газов, что также приводит к попаданию выхлопных газов во впускной коллектор.
Уровень рециркуляции отработавших газов определяется как процент выхлопных газов от общей массы газа, вводимого в двигатель. Например, степень рециркуляции отработавших газов 33 % означает, что треть газа, поступающего в цилиндры, фактически составляет выхлопные газы, а 67 % — свежий воздух.
Чем выше скорость рециркуляции отработавших газов, тем ниже уровень выбросов NOx. Тем не менее, слишком большое количество выхлопных газов в цилиндрах может оказать негативное влияние на работу двигателя с точки зрения стабильности сгорания, что может привести к ухудшению выходного крутящего момента и увеличению выбросов углеводородов (HC) и твердых частиц (PM).
Дизельные двигатели с турбонаддувом, оснащенные турбонагнетателями с фиксированной геометрией, могут рециркулировать до 45-50 % выхлопных газов обратно в цилиндры без существенного влияния на расход топлива и выбросы других загрязняющих веществ.
Бензиновые двигатели в зависимости от режима работы способны рециркулировать до 20 % выхлопных газов без ущерба для стабильности горения [4].
Изображение: Влияние скорости рециркуляции отработавших газов на выбросы загрязняющих веществ и расход топлива
Авторы и права: BoschСуществует несколько исследований влияния системы рециркуляции отработавших газов на износ двигателя и деградацию масла. В исследовании [5] исследование рециркуляции отработавших газов и износа проводилось на тестовом двигателе, работающем при 2400 об/мин с определенной спецификацией масла и системой сгорания. Базовый двигатель был рассчитан на уровни выбросов Euro II и не был повторно согласован при применении EGR. Основные выводы исследования заключаются в том, что рециркуляция отработавших газов может влиять на износ двигателя, который сильно зависит от уровня сажи в выхлопных газах.
Большая часть увеличения количества сажи в смазочном масле происходит из-за твердых частиц (ТЧ), которые прилипают к масляной пленке на стенке цилиндра и соскабливаются в картер поршневыми кольцами [6].
Что касается износа двигателя, существует два типа износа: коррозионный износ и абразивный износ. Серная кислота, образующаяся в выхлопных газах, и сажа вызывают разрушение масляной пленки и тем самым способствуют коррозии чугуна в области верхней мертвой точки (ВМТ) и нижней мертвой точки (НМТ). Коррозионный износ вызывается твердыми частицами (ТЧ), попавшими в масло.
EGR имеет другое назначение на бензиновых (бензиновых) двигателях . Он используется в основном для снижения температуры выхлопных газов, чтобы защитить турбокомпрессор и каталитический нейтрализатор. Использование EGR для тепловой защиты компонента является альтернативой обогащению топливовоздушной смеси, особенно при высокой нагрузке, что приводит к значительному снижению расхода топлива . Кроме того, когда двигатель работает с частичными нагрузками, за счет использования системы рециркуляции отработавших газов снижаются насосные потери и повышается эффективность использования топлива.
В бензиновых двигателях с турбонаддувом и непосредственным впрыском система рециркуляции отработавших газов используется для подавления детонации двигателя . Общий принцип рециркуляции выхлопных газов с широко открытой дроссельной заслонкой (WOT-EGR) с искровым зажиганием заключается в возврате охлажденных выхлопных газов в цилиндр при умеренных и высоких нагрузках, что снижает температуру несгоревших газов до такого уровня, при котором детонация может быть адекватно подавлена и / или температура выходящих выхлопных газов достаточно низкая, чтобы сохранить компоненты выхлопа [7].
Система рециркуляции отработавших газов (EGR) была впервые представлена на автомобилях в 1970 году. В настоящее время она используется на всех дизельных автомобилях в качестве основной системы для снижения уровня оксидов азота (NOx) .
Ссылки :
[1] Передовые технологии двигателей внутреннего сгорания с непосредственным впрыском и разработка, Том 2: Дизельные двигатели, под редакцией Хуа Чжао, CRC Press, 2010
[2] Verbrennungsmotoren, Institut für Maschinenmesstechnik und Kolbenmaschinen (IMKO)
[3] Потенциал внутренней системы рециркуляции отработавших газов и работы с дроссельной заслонкой для продления малой нагрузки двухтопливного этанол-дизельного топлива с регулируемой реактивностью воспламенения от сжатия в двигателе большой мощности, Vinícius B.Pedrozo, Ian May, Thompson D.M. Ланзанова, Хуа Чжао, Центр перспективных исследований силовых агрегатов и топлива (CAPF), Лондонский университет Брунеля.
[4] Снижение устойчивых уровней NOx в автомобильном дизельном двигателе с использованием оптимизированных графиков VGT/EGR, J.G. Хоули, Ф. Дж. Уоллес и А. Кокс, Р. В. Хоррокс и Г. Л. Берд, документ SAE, 1999-01-0835
[5] Влияние EGR на износ дизельного двигателя, AJ Dennis, CP Garner and DHC Taylor, SAE paper, 1999-01-0839
[6] Влияние EGR на деградацию масла и производительность системы впуска, Джеффри A. Leet, Terry Friesen, SAE paper, 980179
[7] Усовершенствованные технологии и разработка двигателей внутреннего сгорания с непосредственным впрыском, Том 1: Бензиновые и газовые двигатели, Под редакцией Хуа Чжао, CRC Press, 2010Что такое клапан EGR?
Сокращение выбросов выхлопных газов
В последние годы изменение климата стало серьезной проблемой в Великобритании. По данным Управления национальной статистики – Экологические счета Великобритании, выбросы выхлопных газов от автомобильного транспорта составили 21% выбросов парниковых газов в Великобритании (выбросы ПГ) в 2017 году.
Правила становятся все более строгими для борьбы с выбросами парниковых газов, выбрасываемыми автомобильным транспортом. Автопроизводителям приходится вносить изменения в конструкции своих автомобилей, чтобы соответствовать строгим ограничениям.
Одним из методов снижения выбросов выхлопных газов является использование устройств доочистки. Большинство современных автомобилей оснащены системой рециркуляции отработавших газов (EGR). Но что такое ЕГР…?
Что такое клапан EGR?
В современных двигателях внутреннего сгорания рециркуляция выхлопных газов (EGR) представляет собой метод контроля выбросов оксидов азота (NOx), образующихся в качестве побочного продукта в процессе сгорания.
Воздух из окружающей среды, в основном смесь кислорода и азота, соединяется с топливом и воспламеняется внутри камеры сгорания, температура повышается и образуются выбросы NOx.
Система рециркуляции отработавших газов работает, возвращая небольшую часть выхлопных газов в камеры сгорания двигателя через впускной коллектор, снижая температуру сгорания и, следовательно, уменьшая количество выбрасываемых NOx.
Клапан EGR является основным компонентом системы EGR и нормально закрыт. Он соединяет выпускной коллектор с впускным коллектором и управляется либо вакуумом, либо встроенным электрическим шаговым двигателем. Функция клапана рециркуляции отработавших газов заключается в управлении потоком рециркулируемых отработавших газов в зависимости от нагрузки двигателя.
Оксид азота (NOx)
Оксиды азота представляют собой выбросы, образующиеся в качестве побочного продукта процесса сгорания. Газы азота и кислорода в воздухе реагируют во время сгорания, особенно при высоких температурах.
NOx является основным компонентом смога и может оказывать вредное воздействие на здоровье человека, а также на экосистемы и сельскохозяйственные культуры.
Таким образом, включение систем рециркуляции отработавших газов в конструкцию автомобиля важно с точки зрения снижения вредных выбросов для защиты окружающей среды и положительного влияния на здоровье человека.
Как работает клапан EGR?
Конструкция большинства современных автомобилей включает клапаны рециркуляции отработавших газов для снижения выбросов NOx и, следовательно, соблюдения строгих норм выбросов.
Системы рециркуляции отработавших газов возвращают часть выхлопных газов обратно в камеру сгорания, где они смешиваются со свежим всасываемым воздухом.
Это снижает количество кислорода и увеличивает содержание водяного пара в горючей смеси, что снижает пиковую температуру горения. Поскольку при повышении пиковой температуры сгорания образуется больше NOx, клапан рециркуляции отработавших газов эффективно снижает количество NOx, производимого двигателем.
Клапан рециркуляции отработавших газов начинает работать после запуска двигателя, достижения необходимой рабочей температуры и увеличения скорости автомобиля. Постепенно клапан EGR регулирует поток выхлопных газов.
Как только автомобиль замедлится и двигатель остановится, клапан рециркуляции отработавших газов вернется в закрытое положение и предотвратит поток выхлопных газов.
Проблемы с клапаном EGR
Частая проблема с клапаном EGR – заедание из-за накопления нагара. В худших случаях клапан EGR и каналы EGR могут быть полностью заблокированы, препятствуя процессу рециркуляции выхлопных газов.
Засорение системы рециркуляции отработавших газов часто является причиной выхода черного дыма из выхлопной трубы, а также повышенного расхода топлива или снижения производительности. Если клапан EGR не открывается или не закрывается, 9На приборной панели загорится контрольная лампа двигателя 0023.
Сильный запах расплавленного топлива изнутри автомобиля также является признаком неисправности клапана рециркуляции ОГ, так как из-за увеличения расхода топлива через выхлопные газы будет выбрасываться больше углеводородов. Запах легко заметен из-за его раздражающего характера, который на самом деле может быть вредным для здоровья человека.
Клапан рециркуляции отработавших газов и техосмотр
В прошлом владельцы автомобилей пытались демонтировать клапаны рециркуляции отработавших газов и Сажевые фильтры (DPF) со своих автомобилей, чтобы избежать дорогостоящего ремонта.
Однако для автомобилей, соответствующих стандарту выбросов Евро 6, Департамент транспорта заявил, что снятие клапана рециркуляции отработавших газов или сажевого фильтра является незаконным, поскольку транспортное средство больше не будет соответствовать правилам дорожного транспорта.
Автомобили также не пройдут тест MOT из-за уровня выбросов, и владельцы могут столкнуться с поразительным штрафом в размере 1000 фунтов стерлингов за снятие клапана EGR или дизельного сажевого фильтра.
Беспокоитесь о клапане рециркуляции отработавших газов вашего автомобиля?
Клапан рециркуляции отработавших газов, безусловно, является положительным дополнением к транспортным средствам с точки зрения снижения вредных выбросов NOx, несмотря на их высокую стоимость ремонта.
Если вы считаете, что у вас неисправный клапан EGR, вы можете записаться на бесплатную проверку состояния автомобиля в ближайшем дилерском центре Evans Halshaw .
Что такое клапан EGR?
Клапаны системы рециркуляции отработавших газов часто выходят из строя на большинстве современных дизельных двигателей. Когда клапан заедает, загорается индикатор проверки двигателя и снижается мощность. Простой замены клапана недостаточно для защиты двигателя, так как неисправность обычно вызвана проблемами с другими компонентами выхлопных газов, охлаждающей жидкости и смазки.
Почему эта часть выходит из строя и что вы можете сделать, чтобы она не вышла из строя?
Что делает система EGR моего двигателя?
Закиси азота (NOx) представляют собой газы, образующиеся в камере сгорания, когда тепло сближает атомы азота и кислорода из воздуха. Эти газы образуют приземный озон, вызывающий проблемы с дыханием, а также кислотные дожди и смог. Система рециркуляции выхлопных газов (EGR) смешивает выхлопные газы с воздухом, проходящим через впускной коллектор. Разбавление воздушно-топливной смеси снижает температуру сгорания, уменьшая образование NOx. Хотя это звучит так, как будто это окажет большое влияние на производительность, все еще остается много воздуха для сгорания. Даже ранняя неэффективная система EGR снижает мощность не более чем на 3%.
Количество выхлопных газов, поступающих на впуск, контролируется клапаном EGR. Эти газы слишком горячие, чтобы подавать их непосредственно на впуск, поэтому на пути к клапану они проходят через охладитель.
Эти охладители пропускают выхлоп через камеру, полную трубопроводов, соединенных с системой охлаждения двигателя.
Какие проблемы могут возникнуть с клапаном EGR моего двигателя?
На дизелях этот клапан обычно выходит из строя, когда он засоряется или перегревается и заедает в открытом положении. Это снижает мощность и увеличивает нагрев внутри системы рециркуляции отработавших газов. Попадание слишком большого количества отработавших газов во впуск снижает производительность, вызывает неровный холостой ход и делает двигатель склонным к остановке.
Что вызывает отказ EGR?
Накопление сажи часто встречается в двигателях, которые длительное время работают на холостом ходу, а также в двигателях, использующих низкокачественное топливо. Со временем это накопление может препятствовать закрытию клапана.
Выключение двигателя при парковке и переход на дизельное топливо с высоким цетановым числом может уменьшить проблемы с сажей. Проблемы с турбонаддувом на дизелях Cummins обычно вызваны накоплением сажи. Если у вас вышел из строя клапан, рекомендуется проверить турбонагнетатель на наличие отложений.
Неисправные уплотнения, неисправный привод и неисправная проводка могут помешать работе клапана рециркуляции отработавших газов вашего дизельного двигателя. Это увеличивает нагрузку на всю систему EGR.
Перегрев приводит к заклиниванию клапанов в открытом положении. Это серьезная проблема двигателей Powerstrokes 2003 года выпуска из-за малогабаритного охладителя выхлопных газов двигателей. В середине 2004 модельного года охладитель EGR был заменен на более крупный блок. Это предотвратило большинство проблем с клапанами, связанными с нагревом, но эта новая конструкция более склонна к растрескиванию. Выход из строя этой детали может привести к проблемам с рециркуляцией отработавших газов и охлаждающей жидкостью.
Другие двигатели могут столкнуться с подобными отказами, если кулер треснул или забился.
Масляный радиатор в 6,0-литровых дизельных двигателях Powerstroke использует систему масло-вода, передающую тепло от масла охлаждающей жидкости двигателя. Каналы охлаждающей жидкости узкие. Если какой-либо мусор, находящийся в системе охлаждающей жидкости, может засорить кулер. К этой проблеме добавляется то, что охладитель находится в нижней части двигателя, повышая температуру охладителя и образуя шлам. Как только масляный радиатор забивается, охладитель EGR отключается от подачи охлаждающей жидкости, что приводит к перегреву. Отказ масляного радиатора также может привести ко многим другим проблемам, связанным со смазкой и охлаждением, включая прокладку головки блока цилиндров и выход из строя форсунки. Точно так же, если каналы охладителя рециркуляции отработавших газов забиты или расщеплены, это может привести к проблемам с перегревом.
Нехватка охлаждающей жидкости может привести к значительным перепадам температур в охладителе, увеличивая нагрузку от расширения и сжатия.
Эти силы могут привести к растрескиванию переборок на концах корпуса охладителя. Эти трещины создают утечки охлаждающей жидкости, позволяя охлаждающей жидкости попадать во впускной коллектор. Небольшие утечки охлаждающей жидкости сначала проявляются в виде белого выхлопного дыма, создаваемого охлаждающей жидкостью, превращающейся в пар при прохождении через двигатель. Большие утечки могут вызвать гидроблокировку, что приведет к повреждению двигателя. Как и охладители Powerstroke, охладители OEM Cummins и Duramax имеют узкие проходы для охлаждающей жидкости, которые легко забиваются. Однако часто это не проблема с самим оборудованием EGR, а проблема с системой охлаждения выше по потоку. Неисправный водяной насос, низкий уровень охлаждающей жидкости или грязная охлаждающая жидкость часто являются основной причиной отказа кулера.
Должен ли я удалить систему EGR из двигателя моего грузовика?
Система удаления EGR на самом деле не является системой, это просто заглушка, которая надевается на порт EGR, предотвращая попадание выхлопных газов через клапан и охладитель на впуск.
Хотя это может временно решить некоторые проблемы, связанные с EGR, это не более чем лейкопластырь.
Блокировка этой системы влияет на контроль выбросов, нарушая федеральный закон. Он также включает индикатор проверки двигателя и вызывает коды ошибок в ЭБУ. Это делает очевидным, что система была модифицирована, когда вы проверяете выбросы вашего грузовика. Это также означает, что вы не сможете использовать индикатор проверки двигателя, чтобы уведомить вас о проблемах с двигателем при их первом появлении. Хотя можно использовать тюнеры для удаления ошибок EGR, этот метод не является надежным.
Поскольку система рециркуляции отработавших газов по-прежнему является частью системы охлаждения на модифицированных дизелях, она все равно может выйти из строя. Сбои в системе EGR обычно связаны с проблемами в системе охлаждения или смазки. То, что может показаться проблемой, связанной с выбросами, на самом деле является неисправностью водяного насоса или масляного радиатора. По нашему опыту, большинство отказов системы рециркуляции отработавших газов на двигателях Powerstroke объемом 6,0 л начинаются с неисправного масляного радиатора.
На других двигателях сбои EGR обычно связаны с проблемами с сажей и охлаждающей жидкостью. Блокировка системы EGR ничего не решает для решения этих проблем.
Как решить проблему с рециркуляцией отработавших газов моего дизельного двигателя?
Использование качественного топлива, поддержание чистоты системы рециркуляции отработавших газов и своевременное техническое обслуживание помогут. Однако, если вы хотите иметь по-настоящему безотказную систему, вам следует обновить компоненты выхлопных газов и охлаждающей жидкости.
В наших охладителях H-Core используются большие спиральные трубы для передачи выхлопных газов через ванну с охлаждающей жидкостью, поддерживая поток. Это улучшает эффективность охлаждения и предотвращает отказы, которые могут привести к утечкам охлаждающей жидкости и отказам системы рециркуляции отработавших газов. Мы также производим масляные радиаторы для Powerstroke, которые монтируются снаружи и имеют каналы большого диаметра, что решает проблемы с OEM-охладителем.
Пуленепробиваемый дизель Компания более десяти лет занимается разработкой продуктов, устраняющих типичные неисправности дизельных двигателей Ford, International, Duramax и Cummins. Наши детали не только защищают мощные модифицированные двигатели, но и повышают надежность серийных двигателей. Мы предлагаем вам два способа использования наших деталей на вашем двигателе. Вы можете заказать нужные детали непосредственно на нашем веб-сайте или связаться с одним из наших предпочтительных установщиков. Эти магазины имеют опыт использования наших компонентов, поэтому у вас не возникнет проблем.
Влияние EGR на подавление детонации, эффективность и выбросы в стехиометрическом двигателе с искровым зажиганием на природном газе (конференция)
Влияние EGR на подавление детонации, эффективность и выбросы в стехиометрическом двигателе с искровым зажиганием на природном газе (Конференция) | ОСТИ.GOVперейти к основному содержанию
- Полная запись
- Другое связанное исследование
Рециркуляция отработавших газов (EGR) широко используется в двигателях внутреннего сгорания для снижения выбросов NOx и подавления детонации.
В этом исследовании был проведен всесторонний анализ для определения влияния EGR на эффективность, выбросы и подавление детонации стехиометрических двигателей с искровым зажиганием, работающих на природном газе. Испытания проводились с использованием одноцилиндрового двигателя с переменной степенью сжатия и системой совместных исследований топлива (CFR) при 900 об/мин, нагрузка двигателя 800 кПа указывала на среднее эффективное давление (IMEP) и стехиометрические условия. Испытания проводились с использованием специальной системы рециркуляции отработавших газов, способной обеспечить диапазон производительности рециркуляции отработавших газов от 0% до 40% всасываемого заряда при уровнях мощности двигателя от 1,5 до 3,5 кВт. Экспериментальные измерения включали изменение скорости рециркуляции отработавших газов, степени сжатия, давления наддува и местонахождение 50%-ной массовой доли сгорания (CA50). CA50 регулировался опережением зажигания с помощью большого модуля управления двигателем Woodward.
Было обнаружено, что использование EGR расширяет предел детонации, одновременно снижая выбросы NOx и повышая эффективность двигателя на 4,5% за счет увеличения степени сжатия и удельной мощности. Самый высокий уровень рециркуляции отработавших газов, который продемонстрировал положительный прирост на двигателе CFR, составил 23%; оптимальная частота рециркуляции отработавших газов оказалась равной 19.%.
- Авторов:
- Бейлифф, Скотт; Марчезе, Энтони; Уиндом, Брет; Олсен, Дэниел
- Дата публикации:
- Исследовательская организация:
- Университет штата Колорадо, Форт-Коллинз, Колорадо (США)
- Спонсорская организация:
- Управление энергоэффективности и возобновляемых источников энергии Министерства энергетики США (EERE), Управление транспорта. Офис автомобильных технологий
- Идентификатор ОСТИ:
- 1778113
- Номер контракта с Министерством энергетики:
- EE0008331
- Тип ресурса:
- Конференция
- Отношение ресурсов: Конференция
- : осеннее техническое совещание WSSCI 2019 г.
Организовано Секцией западных штатов Института горения.
14–15 октября 2019 г.Альбукерке, Нью-Мексико,
- Страна публикации:
- США
- Язык:
- Английский
- Тема:
- Совместный двигатель для исследования топлива, рециркуляция отработавших газов, стехиометрический природный газ, порог детонации
Форматы цитирования
- MLA
- АПА
- Чикаго
- БибТекс
Бейлифф, Скотт, Марчезе, Энтони, Уиндом, Брет и Олсен, Дэниел. Влияние EGR на подавление детонации, эффективность и выбросы в стехиометрическом бензиновом двигателе с искровым зажиганием . США: Н. П., 2019. Веб.
Копировать в буфер обмена
Бейлифф, Скотт, Марчезе, Энтони, Уиндом, Брет и Олсен, Дэниел.
Влияние EGR на подавление детонации, эффективность и выбросы в стехиометрическом бензиновом двигателе с искровым зажиганием . Соединенные Штаты.
Копировать в буфер обмена
Бейлифф, Скотт, Марчезе, Энтони, Уиндом, Брет и Олсен, Дэниел. 2019. «Влияние EGR на подавление детонации, эффективность и выбросы в стехиометрическом двигателе с искровым зажиганием на природном газе». Соединенные Штаты. https://www.osti.gov/servlets/purl/1778113.
Копировать в буфер обмена
@статья{osti_1778113,
title = {Влияние EGR на подавление детонации, эффективность и выбросы в стехиометрическом двигателе с искровым зажиганием на природном газе},
автор = {Бейлифф, Скотт и Марчезе, Энтони и Уиндом, Брет и Олсен, Дэниел},
abstractNote = {Рециркуляция отработавших газов (EGR) широко используется в двигателях внутреннего сгорания для снижения выбросов NOx и подавления детонации.В этом исследовании был проведен всесторонний анализ для определения влияния EGR на эффективность, выбросы и подавление детонации стехиометрических двигателей с искровым зажиганием, работающих на природном газе. Испытания проводились с использованием одноцилиндрового двигателя с переменной степенью сжатия и системой совместных исследований топлива (CFR) при 900 об/мин, нагрузка двигателя 800 кПа указывала на среднее эффективное давление (IMEP) и стехиометрические условия. Испытания проводились с использованием специальной системы рециркуляции отработавших газов, способной обеспечить диапазон производительности рециркуляции отработавших газов от 0% до 40% всасываемого заряда при уровнях мощности двигателя от 1,5 до 3,5 кВт. Экспериментальные измерения включали изменение скорости рециркуляции отработавших газов, степени сжатия, давления наддува и местонахождение 50%-ной массовой доли сгорания (CA50). CA50 регулировался опережением зажигания с помощью большого модуля управления двигателем Woodward.
Было обнаружено, что использование EGR расширяет предел детонации, одновременно снижая выбросы NOx и повышая эффективность двигателя на 4,5% за счет увеличения степени сжатия и удельной мощности. Самый высокий уровень рециркуляции отработавших газов, который продемонстрировал положительный прирост на двигателе CFR, составил 23%; оптимальная частота рециркуляции отработавших газов оказалась равной 19.%.},
дои = {},
URL-адрес = {https://www.osti.gov/biblio/1778113}, журнал = {},
номер =,
объем = ,
место = {США},
год = {2019},
месяц = {10}
}Копировать в буфер обмена
Просмотр конференции (0,53 МБ)
Дополнительную информацию о получении полнотекстового документа см. в разделе «Доступность документа». Постоянные посетители библиотек могут искать в WorldCat библиотеки, в которых проводится эта конференция.
