Что такое кан модуль в автосигнализации – Что такое CAN модуль

Что такое CAN модуль

CAN модуль является необходимым устройством при установке автосигнализации и дополнительного оборудования (для корректной работы автосигнализации) на некоторые модели автомобилей.

CAN модуль это цифровой адаптер CAN шины он служит для контроля и чтения цифровых сигналов информационной CAN шины автомобиля и преобразования сигналов автосигнализации в цифровые сигналы а\м.

При установке CAN модуля, вмешательство в штатную электропроводку Вашего автомобиля минимально!

На рисунке представлена схема подключения CAN модуля к автомобилю (всего 5 проводов) и к сигнализации.

При использовании цифрового адаптера CAN шины при установке автосигнализации на автомобиль исключается разбор двери для подключения к центральному замку (на некоторых автомобилях подключение к центральному замку невозможно без CAN модуля), протяжку лишних проводов, что делает установку автосигнализации значительно скрытой, при этом установка автосигнализаций занимает гораздо меньше времени. На некоторых автомобилях без использования CAN модуля вообще не обойтись.

Адаптер CAN, считывает информацию из шины CAN bus автомобиля и преобразовывает ее в аналоговые сигналы, необходимых для автосигнализации. Также CAN адаптер преобразовывает аналоговые сигналы автосигнализации в цифровые, что позволяет управлять некоторыми устройствами автомобиля например закрытие окон и люка автомобиля (зависит от комплектации автомобиля, года выпуска и тд). CAN модуль программируется под определенную модель автомобиля.

Купить CAN модули можно у нас на сайте.

CAN модуль в автосигнализации

Современный тип охранных устройств - CAN автосигнализации, подключаются непосредственно к цифровой шине автомобиля без промежуточных блоков, вся необходимая информация передается всего по двум проводам.

В самых современных автосигнализациях существует возможность подключения к двум кан шинам автомобиля, для более "богатого" контроля необходимых датчиков и управления сервисными функциями автомобиля.

На рисунке представлена схема подключения CAN сигнализации к автомобилю (всего 5 проводов и сирена).

signalochka.ru

Что такое CAN-модуль в автомобильной сигнализации, принцип работы и настройка

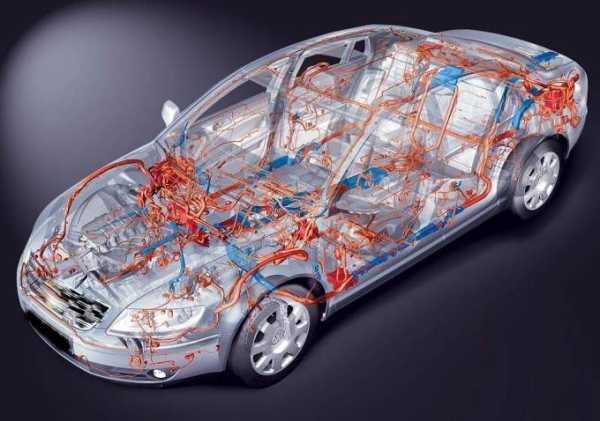

По мере усложнения штатной электропроводки автомобилей классическое «аналоговое» подключение сигнализаций становится все менее актуальным. При подключении «по аналогу» необходимо каждую контрольную или управляющую цепь подсоединять к конкретной физической цепи автомобиля, причем логика работы входа или выхода жестко определена прошивкой системы.

Рассмотрим пример – подключение датчиков открытия дверей. На старых автомобилях концевики дверей сводились в одну точку, замыкая лампу подсветки салона на «массу» или подавая на нее «плюс» — соответственно, достаточно было подсоединить к ним «минусовой» или «плюсовой» вход концевиков дверей от сигнализации. На более сложных автомобилях концевики уже идут с отдельными проводами до контроллера бортовых цепей или бортового компьютера, приходится собирать диодную развязку, врезая часть диодов в штатную проводку, чтобы штатная электроника не «сошла с ума».

Теперь добавим к системе автозапуск – после остановки двигателя нам уже придется заставлять автомобиль правильно «засыпать», иначе у нас, например, останется включенной магнитола. Значит, нам потребуется в большинстве случаев имитировать открытие и закрытие водительской двери – именно к этому событию  в штатной проводке привязывается «засыпание». Для этого мы используем программируемый дополнительный канал, не забывая, что подключать его придется в правильное место относительно развязывающих диодов, иначе сигнализация после глушения двигателя начнет включать тревогу.

Но в то же время сейчас уже и на бюджетных моделях есть CAN-шина, которая позволяет  считывать с нее диагностические данные и управлять исполнительными механизмами – например, теми же замками дверей. Установив в сигнализацию модуль КАН-шины, мы сможем получать нужные данные о состоянии автомобиля и по возможности управлять им, подсоединив всего два или четыре провода (зависит от архитектуры проводки – либо мы подключаемся только к одной шине, либо раздельно к шинам двигателя и кузова).

При этом CAN-модуль имеет собственную прошивку, что позволяет легко адаптировать автосигнализацию к разным машинам, не затрагивая прошивку самого центрального блока, который остается универсальным для всех моделей машин. Такая сигнализация станет гораздо более гибкой в настройке, сможет лучше адаптироваться к особенностям конкретной модели авто.

Принцип действия КАН-модуля

На сайте работает автоэлектрик-диагност, сертифицированный специалист StarLine. Если есть вопросы по автосигнализациям задавайте их в конце статьи в комментариях или Вконтакте. Указывайте при обращение марку машины и модель сигнализации.

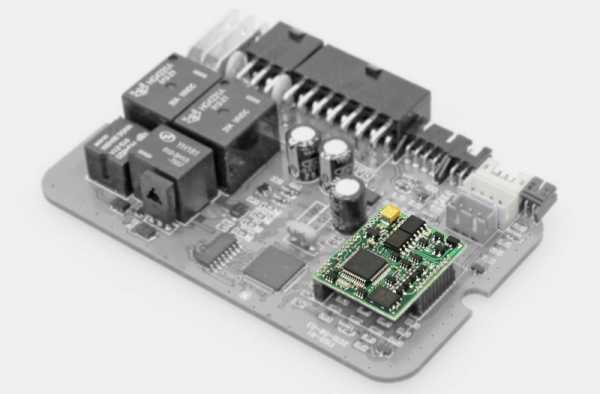

Кан-модуль для сигнализации фактически является интерфейсным блоком, который позволяет прошивке охранной системы управлять цепями автомобиля типизированным образом. Например, при постановке автомобиля на охрану центральный блок подает на CAN-модуль соответствующую команду, а дальнейшие действия уже будут определяться прошивкой модуля. Однократно выполнив программирование КАН-модуля в процессе установки, о нем в дальнейшем можно просто забыть –  сервисные функции сигнализации можно будет настраивать так же, как если бы его и не было.

При этом само по себе программирование не низкоуровневое, то есть установщику не обязательно знать, какие конкретно команды нужно подавать на шину для определенного действия: достаточно просто выбрать номер прошивки, соответствующий модели и комплектации автомобиля. Узнать номер можно на сайте производителя охранной системы. Например, прошивка КАН-модуля «Старлайн» для Honda CR-V 2017 года с кнопкой «Старт-Стоп» имеет номер 2444.

Нужен ли CAN-модуль для моей машины?

Чтобы получить ответ на этот вопрос, проще всего ознакомиться с функциями, которые выбранная сигнализация может обеспечить через CAN-шину. При этом нужно учитывать, что ведущие производители охранных комплексов постоянно обновляют прошивки модулей и их список постоянно расширяется. То есть, если CAN-шина физически присутствует в автомобиле, помимо упрощения установки мы получим еще и больший набор функций по сравнению с аналоговым подключением.

КАН-модуль «Старлайн» дает ряд функций, которые при аналоговом подключении недоступны:

  1. Функция Slave – безопасное снятие автосигнализации с охраны штатными кнопками на радиоключе, брелок переходит в режим радиометки, подтверждающей право на запуск двигателя.
  2. Кодовый иммобилайзер – можно запретить запуск двигателя, пока не будет нажата заранее заданная последовательность штатных кнопок автомобиля.
  3. Бесключевой обход штатного иммобилайзера – больше не требуется вынимать чип из одного штатного ключа, чтобы обеспечить работу автозапуска, через CAN-шину система сможет самостоятельно имитировать присутствие «правильного» ключа в автомобиле.
Видео:Что такое кан модуль.

Уже хотя бы ради бесключевого обхода иммобилайзера установка КАН-модуля становится привлекательным решением, даже если всю систему нетрудно подключить «по аналогу». Для автозапуска CAN-подключение интересно еще и возможностью точного контроля факта работы двигателя. При аналоговом подключении для этого приходится использовать либо специальный вход тахометрического сигнала, либо идти более грубыми путями (по росту напряжения в сети при включении генератора, по изменению напряжения на его выходе контрольной лампы).

Даже на ряде бензиновых автомобилей корректно считываемый сигнализацией тахометрический сигнал получить трудно. Например, на холостом ходу у Citroen C4 «Старлайн» не распознает сигнал с форсунок, если не собрать самодельный сумматор, и будет глушить мотор после того, как он сбросит обороты. На дизелях же возможностей тахометрического входа еще меньше. В то же время подключение CAN-модуля даст сигнализации возможность однозначно определить, работает двигатель или нет, вовремя отключая стартер и не отключая зажигание при ошибках считывания оборотов по физическому сигналу.

Настройка CAN-модуля

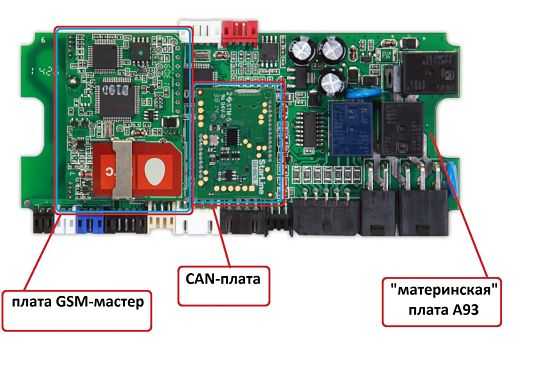

Рассмотрим процесс программирования модуля CAN-шины на примере популярной StarLine A93. Сам модуль устанавливается непосредственно на плату центрального блока, где предусмотрены специальные гнезда. На плате модуля есть USB-разъем, который в дальнейшем позволит обновлять прошивку.

Чтобы войти в режим программирования модуля, временно отключите от сигнализации разъемы питания и CAN-шины. Зажав кнопку Valet, возвращаем на место разъем питания и продолжаем удерживать кнопку, пока не отзвучат пять сигналов сирены.

Система подаст еще 4 сигнала, когда кнопка будет отпущена. Теперь перейдите в соответствующее меню настроек CAN-модуля однократным нажатием кнопки Valet. Затем вводим четырехзначный номер прошивки, быстро нажимая кнопку число раз, соответствующее очередной цифре номера. Например, для кода 1312 нужно нажать кнопку 1 раз, дождаться одиночного сигнала сирены, нажать ее три раза, после трехкратного сигнала нажать дважды, прослушать двойной «кряк» сирены, нажать кнопку еще два раза. После двойного сигнала с небольшой паузой система подаст еще два оповещения, если номер введен правильно, или четыре, если такой номер прошивки не найден.

Далее настраиваются функции модуля, для чего предусмотрено несколько уровней меню:

  1.  Статусные функции: двукратное нажатие Valet
  2. Управляющие функции: трехкратное нажатие
  3. Дополнительные функции: четыре нажатия

Можно полностью сбросить CAN-модуль на заводские настройки пятикратным нажатием Valet – если Вы запутались в настройке, и проще начать ее «с нуля»

Меню статусных функций позволяет задать, какие именно информационные сигналы будут считываться с CAN-шины. Например, если Вы подсоединили аналоговый контроль концевиков дверей, считывание информации концевиков с CAN-шины отключите, иначе аналоговый вход не будет работать. Аналогично в меню управляющих функций можно определить, будет ли CAN-модуль управлять «аварийкой», закрытием и открытием центрального замка (причем закрытие и открытие настраиваются отдельно), замком багажника, автозапуском и так далее. В меню дополнительных функций настраивается функция Slave.

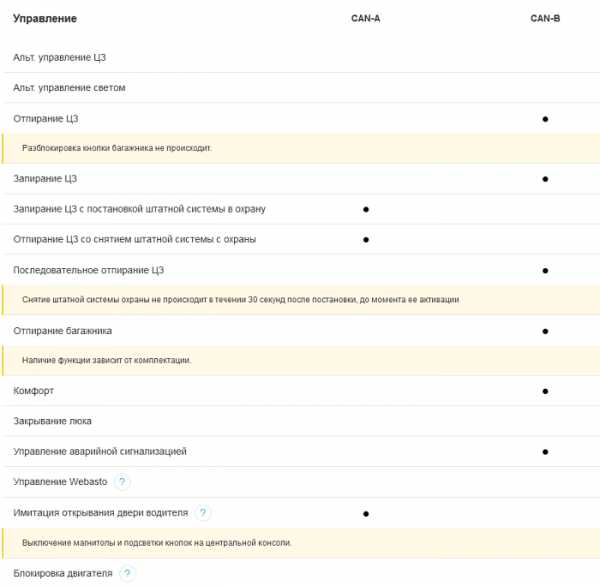

Как определить, какие функции нужно реализовать по аналогу, а какие доступны через CAN-шину? Достаточно выбрать на портале can.starline.ru модель автомобиля и тип модуля (2CAN, CAN+LIN и так далее), чтобы узнать номер прошивки, скачать последнюю версию и увидеть перечень функций, доступных в этой прошивке через CAN.

На Chevrolet Cruze до 2015 года с замком зажигания актуальная на момент написания статьи прошивка 1765 потребует включение управление аварийной сигнализацией «по аналогу», а вот управление штатным центральным замком уже можно смело настраивать по CAN-шине, не подключая дополнительные провода. Блокировку запуска придется подключать внешнюю, потому что заглушить мотор через диагностическую шину в этой прошивке тоже нельзя.

Ещё кое-что полезное для Вас:



В дальнейшем, когда прошивка обновится, появятся дополнительные функции, можно будет просто активировать их в настройках CAN-модуля, не отключая ранее выведенные в штатную проводку аналоговые каналы.

avtocity365.ru

Что такое CAN-модуль - Автоинжиниринг - Сеть установочных центров в Москве

Рабочее напряжение, В 12/24

Ток потребления, А менее 20мА

Диапазон рабочих температур, С от -40 до +85 С°



ALTOX WBUS-5 GPS — это устройство управления предпусковым подогревателем двигателя или отопителем салона с помощью телефона.

Устройство поддерживает работу как с мобильными телефонами любого типа, так и со стационарными телефонами поддерживающими тоновый набор.

Помимо управления голосовыми вызовами и СМС сообщениями модулем можно управлять через бесплатное приложение ALTOX HEATER для мобильных устройств на платформе Android и iOS.

Управление подогревателями Webasto осуществляется по фирменному цифровому протоколу W-bus, либо с помощью аналогового сигнала для подогревателей не поддерживающих данный протокол.

В отсутствии сигнала сотовой связи включить подогреватель можно кнопкой принудительного запуска непосредственно из салона автомобиля.

Благодаря интегрированному GPS/ГЛОНАСС приемнику с помощью данного устройства можно контролировать перемещение и нахождение транспортного средства в режиме реального времени



Список штатных подогревателей совместимых с GSM-модулем ALTOX WBUS-5 GPS:

  • BMW (E60 / E61 / E66 / E66 / X5(E53) аналоговый)
  • Сitroen (Evasion / C8 / Jumpy)
  • Chevrolet (Cruze / Malibu / Orlando / Trax / Voyager)
  • Dodge (Caravan)
  • Ford (Galaxy I / Galaxy II / Transit)
  • Land Rover (Freelander 2 / Discovery 3 / Discovery 4 / Range Rover Sport)
  • Merсedes (W202 / W210 / W211 / W220 / Sprinter / Vito)
  • Opel (Astra J / Cascada / Insignia / Meriva B / Mokka / Omega / Vivaro / Zafira)
  • Peugeot (806 / 807 / Boxer / Espace)
  • Seat (Alhambra I / Alhambra II (7N) / Altea / Leon)
  • Skoda (Octavia / Superb / Yeti)

mos-alarm.ru

установка и подключение своими руками, фото и видео, как сделать анализатор

CAN шина является одним из устройств, обеспечивающих возможность более упрощенной установки противоугонной системы в автомобиле. Зная особенности монтажа КАН модуля, произвести его можно самостоятельно.

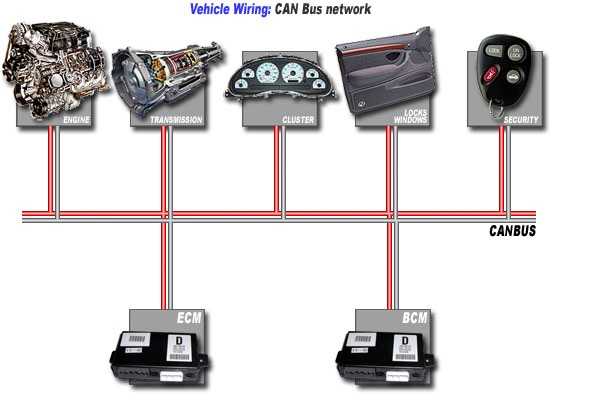

Что такое CAN шина и принцип работы

Автомобильный электронный КАН модуль представляет собой сеть контроллеров, предназначенных для объединения всех управляющих блоков машины в одну сеть. Основная особенность заключается в том, что объединение элементов происходит с использованием одного проводника. Сам цифровой интерфейс на авто включает в себя пару кабелей, именуемых CAN. Информация, которая поступает по каналам от одного блока к другому, передается в зашифрованном виде.

Где находится устройство

Место установки CAN шины зависит от конкретной модели автомобиля, этот момент надо уточнять в сервисном руководстве к машине. Он может располагаться в моторном отсеке или в салоне, под панелью приборов. Подробно на фото показаны примеры расположения КАН интерфейсов.

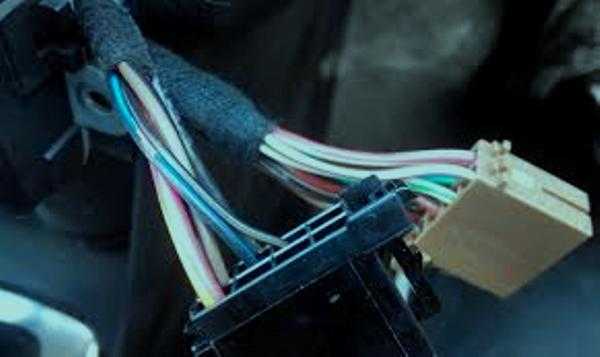

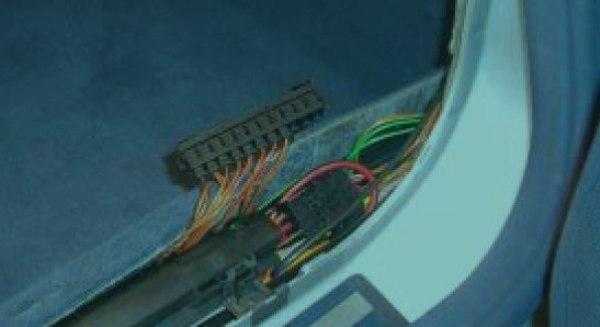

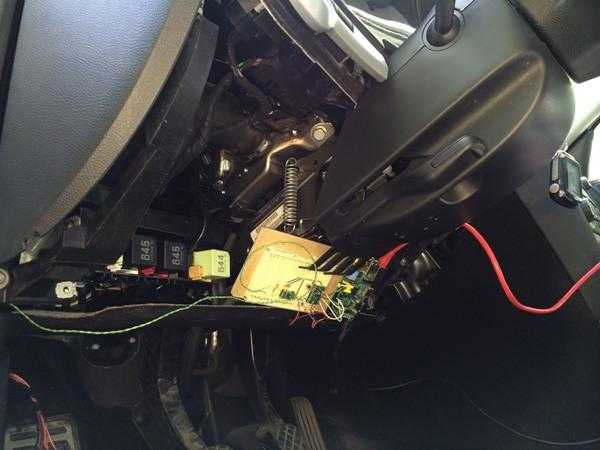

Кан модуль в одном из жгутов со штатной проводкой Расположение шины в багажном отсеке Шина КАН под приборной панелью автомобиляОбычно блок управления сигнализацией ставится под контрольным щитком либо за «приборкой» в салоне машины.

Функции

Функции, выполняющиеся интерфейсом КАН:

  • возможность подключать к электросети транспортного средства и настраивать любые устройства, в том числе автосигнализации;
  • более упрощенный алгоритм подключения и работы дополнительного оборудования и систем, установленных в автомобиле;
  • возможность одновременной передачи и получения цифровой информации и ее анализа от различных источников;
  • снижение величины воздействия внешних помех на работу основных и дополнительных систем;
  • более быстрое подключение функции автозапуска противоугонной системы;
  • ускорение процесса передачи данных к конкретным устройствам и механизмам машины.

Режимы

Цифровая си

autocentrum.ru

CAN модуль. Как правильно подобрать сигнализацию на автомобиль?

Слева на рисунке много проводов, подключающих датчики и устройства автомобиля, в середине  CAN модуль, который преобразует все сигналы автомобиля в цифровые и справа выходят два провода, называемые CAN шина. CAN шина позволяет соединить охранную систему или другое сложное устройство, подключаясь всего к двум проводам вместо десятка.

Сигнализация с автозапуском это особая тема для современных автомобилей.

  • Во-первых, в большинстве современных автомобилей для установки сигнализации с запуском потребуется второй ключ для обхода штатной охранной системы - иммобилайзера (ключ прячется внутри машины в специальной электронной схеме, подключенной одновременно к штатной системе автомобиля и сигнализацие, устанавливаемой на автомобиль).
  • Во-вторых, встает вопрос, можно ли обойтись простой сигнализацией или нужна ли система, поддерживающая стандарт CAN (специальный интерфейс, позволяющий  всем датчикам и механизмам автомобиля общаться на "одном языке").

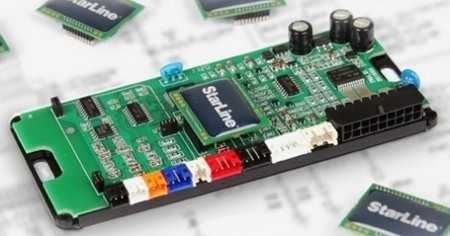

 CAN модуль StarLine - квадратики, на которых написано StarLine

Для второго пункта опишу пример для более ясного представления. Возьмем к примеру Volkswagen Tiguan 2011 года с механической коробкой передач. Для корректной работы охранной системы и для безопасного дистанционного запуска, надо чтобы сигнализация видела, открыта ли какая-либо дверь автомобиля. Для этого обычно сигнализация подключается напрямую к концевым выключателям дверей. Но в этом автомобиле, чтобы проделать данную процедуру (довольно таки трудоемкую), надо разобрать все двери (аккуратно снять панели), протянуть от каждого замка провод в салон! Это как минимум 4 часа работы. Плюс это отразится на цене.

Имея в наличии сигнализацию со встроенным CAN-модулем, мы соединяем два провода внутри салона и считываем с них все основные показатели (открыты или закрыты двери, заведен ли двигатель и поднят ли рычаг ручного тормоза).



Отсюда плюсы использования сигнализации с автозапуском, имеющим CAN-модуль:

  1. Меньше соединений - выше надежность.
  2. Не надо разбирать все двери - экономия времени и опять надежность.
  3. Простота монтажа - и опять раз надежность и экономия ваших денег.

siniybox.ru

Для чего необходим CAN (КАН) модуль?

CAN модуль является необходимым устройством при установке автосигнализации и дополнительного оборудования (для корректной работы автосигнализации) на некоторые модели автомобилей.

При установке CAN модуля, вмешательство в штатную электропроводку Вашего автомобиля минимально! Иногда излишнее (неграмотное) вмешательство может привести к проблемам в штатной проводке и появлению ошибок автомобильного компьютера.

CAN модуль это цифровой адаптер CAN шины, он служит для контроля и чтения цифровых сигналов информационной CAN шины автомобиля и преобразования сигналов автосигнализации в цифровые сигналы ам.

При использовании цифрового адаптера CAN шины при установке автосигнализации на автомобиль исключается лишний разбор автомобиля (например всех дверей) для подключения к центральному замку, концевикам дверей и т.д. Чем меньше разбирали — тем меньше вариантов появления в дальнейшем скрипов и «сверчков». Нет протяжки лишних проводов, что делает установку автосигнализации скрытной, при этом сама установка занимает гораздо меньше времени (например с CAN модулем уйдет 4 часа на установку, без него — несколько дней). CAN шина проходит по всему автомобилю, что позволяет подключаться к ней где угодно, соответственно прятать автосигнализацию и блокировки в самых труднодоступных и неожиданных местах. На некоторых автомобилях без использования CAN модуля вообще не обойтись.

Адаптер CAN, считывает информацию из шины CAN автомобиля и преобразовывает ее в аналоговые сигналы, необходимые для автосигнализации. Также CAN адаптер преобразовывает аналоговые сигналы автосигнализации в цифровые, что позволяет управлять некоторыми устройствами автомобиля, например закрытием окон, люка автомобиля (зависит от комплектации автомобиля), управлением комфортом и другими полезными функциями. CAN модуль программируется под определенную модель автомобиля.

Видео статья НТВ про использование CAN модулей:

europe-car.ru

Зачем нужны Can Lin в автосигнализации.

Часто в характеристиках авто сигнализации можно увидеть фразу Can Lin шина. На пальцах разбираем зачем это нам нужно.


CAN и LIN шина- что это такое.

Во – первых? что такое шина.

Шина – в данном случае, это не часть колеса. Назовем её просто автомобильный интернет.

Но интернет для своих устройств.

До 1991 года в автомобилях не было подобной сети. От каждого электрического устройства к кнопке или рычагу управления тянулся свой кабель. А таких устройств было больше сотни.

Каждая лампочка, поворотник, подсветка салона, габариты ближний свет и дальний свет – имели свой кабель. Разнообразные датчики двигателя, температуры, индикация открытых дверей и капота, лючка бензобака. От каждого такого электронного устройства тянулся свой кабель. Всё это привело к тому, что электрика автомобиля стала похожа на паутину гигантского паука, а длина кабелей стала исчисляться Километрами.

Чем больше электронных устройств стало появляться в автомобиле (и не только), тем более очевиден становился вопрос организации всей этой паутины. Для упрощения работы всех систем и возникли CAN Шина, а так же Lin Шина. Последняя используется в- основном на отечественных автомобилях.

Конечно, электрифицированные элементы приобрели цифровой голос, а не аналоговый, как раньше, и стало возможным соединять эти устройства как бы гирляндой (Lin шина). Каждый элемент в эту сеть телеграфировал о своем статусе и принимал команды.

Благодаря этому, стало возможно разместить в автомобиле компьютер, который бы собирал, анализировал данные и с него же происходило бы всё управление. Ну и конечно же автопроизводители сэкономили на количестве кабелей.

Не будем вдаваться в сложные технические детали как работает этот автомобильный интернет.



Поговорим об авто сигнализации.

Если в автомобиле есть Can или Lin Шина, мы можем подключиться к интернету автомобиля и считать, например, такие данные

- какая из дверей открыта

- включены ли фары

- заведен ли двигатель

- повернут ли ключ зажигания

- какое напряжение в аккумуляторе

- подняты ли стекла

- сработал ли датчик удара или крена





И многое другое.  В- общем мы можем считать показатели всех устройств и отдать им команду. Например, чтобы замигали фары, включилась сирена, перестал работать двигатель.

То есть наличие такой шины в автомобиле дает нам в первую очередь разнообразные комфортные сервисы и простое дистанционное управление автомобилем. Мы можем посмотреть, закрыты ли двери, получить от автомобиля информацию о том, что кто –то толкает автомобиль, заблокировать работу какого либо агрегата.

В дополнении к этому, мы можем скрыто установить авто сигнализацию, почти в любую точку гирлянды, так что у угонщика уйдет очень много времени на поиск и обезвреживание заветной коробочки, а это самое важное. Ведь угоны должны осуществляться быстро.

Что же делать если в автомобиле нет такой шины?  Придется ставить дополнительные датчики, тянуть больше кабелей. Охранная система уже будет сложнее и состоять из бОльшего количества устройств и, как правило, и, скорее всего, не будет иметь самого продвинутого функционала.

Большое количество современных автомобилей оборудовано подобными шинами. Однако каждый производитель часто привносит в систему что-то своё.

Представьте себе. Мы подключились к этому автомобильному интернету. Что дальше?



Теперь у нас есть уши и голос, однако мы находимся на площади европейского города. Да ещё и иностранцы говорят на разных языках, и злыдни, никак не хотят нас учить своему языку, делая из этого строжайший секрет (например, Форд Мерседесу не друг, а конкурент). Вот и приходится по – одному «брать языка», и для каждой марки и каждой модели выпытывать свой язык общения.

У каждого производителя охранных систем есть свой набор марок и моделей, для которых найден общий язык.

Этот список постоянно расширяется и дополняется.

Резюмируя выше сказанное- наличие в Вашем автомобиле такой шины существенно облегчает установку авто сигнализации и как следствие удешевляет стоимость системы и установки.

Подобрать авто сигнализацию исходя из марки и модели Вашего автомобиля.

Смотреть автосигнализации с CAN

Смотреть автосигнализации с LIN

Смотреть автосигнализации с CAN+LIN



Удачи Вам на дорогах и пусть Ваш автомобиль будет под надежной защитой.
