Замена задних сайлентблоков форд фокус 2 своими руками – Замена задних сайлентблоков задних рычагов Форд Фокус 2

Замена задних рычагов подвески на Форд Фокус 2 требуется в зависимости от пробега и убогости дорог, по которым вы перемещаетесь. Конечно, если сами рычаги не деформированы, то можно ограничится заменой задних сайлентблоков Ford Focus.

Задняя подвеска имеет сложную многорычажную и полностью независимую подвеску. Такая схема позволяет добиться отличной управляемости и комфорта в движении, но замена рычагов в сборе (как предписывает производитель) может влететь в копеечку.

Штампованные продольные рычаги Форд Фокус связаны с подрамником тремя поперечными рычагами через сайлент-блоки. Далее фотография всей конструкции с указанием конкретных элементов для наглядности.

Элементы задней подвески Форд Фокус 2

• 1 — сайлент-блок продольного рычага
• 2 — продольный рычаг
• 3 — нижний передний рычаг
• 4 — верхний рычаг
• 5 — амортизатор
• 6 — пружина
• 7 — подрамник
• 8 — регулировочный болт (болт крепления заднего нижнего рычага к подрамнику)
• 9 — стабилизатор поперечной устойчивости
• 10 — нижний задний рычаг
• 11 — тормозной щит

Все задние рычаги Ford Focus 2 сделаны из штампованной стали с запрессованными в них сайлентблоками. Всего рычагов 4 штуки, это продольный, верхний, нижний передний и нижний задний рычаги. Далее подробно расскажем как каждый рычаг снять в отдельности.

Замена верхнего рычага Фокус

Замена верхнего рычага задней подвески Форд Фокус проводится при механической деформации или износе сайлентблоков (потрескавшиеся резина, отслоение и т.д.) Для снятия рычага нам понадобится эстакада или яма, стяжки для снятия задней пружины и регулируемый упор под нижний рычаг.

Снимаем пружину с помощью стяжек, снимаем колесо, устанавливаем регулируемый упор или гидравлический домкрат под нижний задний рычаг в месте соединения его с продольным рычагом, и с помощью упора поднимаем рычаги так, чтобы задняя подвеска заняла положение «автомобиль на колесах».

Головкой «на 15» отворачиваем болт крепления верхнего рычага к продольному рычагу. Этот болт также крепит кронштейн тормозного шланга. Головкой «на 15» отворачиваем болт крепления верхнего рычага к подрамнику.

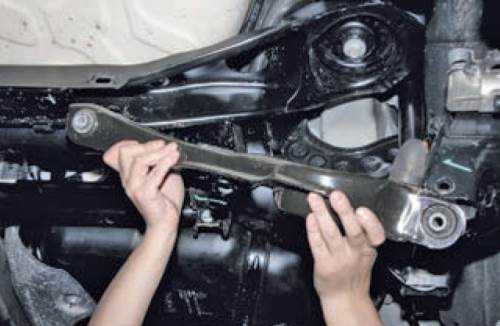

Поддев отверткой, выводим концы рычага из кронштейнов и снимаем рычаг с автомобиля. Устанавливаем новый рычаг в обратной последовательности прогибом вниз.

Замена нижнего переднего рычага Фокус

Как и в случае описанном выше нам нужно будет снять пружину, снять колесо и подставить под нижний рычаг регулируемый упор или гидравлический домкрат в месте соединения его с продольным рычагом, и с помощью упора поднимаем рычаги так, чтобы задняя подвеска заняла положение «автомобиль на колесах». Естественно все это делаем на яме или эстакаде.

Затем ключом или головкой «на 15» отворачиваем болт крепления рычага к продольному рычагу и вынимаем болт. Аналогично отворачиваем болт крепления рычага к подрамнику и вынимаем болт. Поддев отверткой, выводим концы рычага из кронштейнов и снимаем рычаг. Фотографии для наглядности прилагаются далее.

Устанавливаем новый рычаг в обратной последовательности. При этом стоит учитывать один важный момент надпись «FRONT» на рычаге должна быть направлена в сторону передней части автомобиля.

Замена нижнего заднего рычага Фокус

В нижних задних рычагах Форд Фокус выполнены опорные чашки пружин. Верхние концы пружин упираются в чашки подрамника. В чашках установлены резиновые прокладки. Как и в предыдущих случаях нам нужно будет снимать пружину, плюс откручивать стабилизатор поперечной устойчивости. Подставляем под задний рычаг упор ( в месте соединения с продольным рычагом).

Задняя подвеска имеет регулировку углов схождения колес, поэтому помечаем положение эксцентриковой шайбы относительно подрамника, чтобы при сборке и установке нового рычага приблизительно сохранить углы схода-развала колес Форд Фокус. Положение головки регулировочного болта при этом можно не помечать, только шайба относительно подрамника.

Головкой «на 15» отворачиваем болт крепления нижнего заднего рычага к продольному рычагу и вынимаем болт. Чтобы можно было вынуть регулировочный болт после отворачивания гайки, необходимо отжать защелку адсорбера системы улавливания паров топлива и отвести адсорбер от подрамника.

Головкой или накидным ключом «на 18» отворачиваем гайку, удерживая регулировочный болт от проворачивания ключом «на 19». Снимаем эксцентриковую шайбу и вынимаем регулировочный болт. Болт имеет паз для фиксации шайбы в определенном положении.

Снимаем рычаг с машины. Поддев отверткой, снимаем с рычага резиновый буфер и устанавливаем его на новый рычаг. Правда если буфер разбит или имеет трещины и разрывы, его нужно естественно заменить.

Устанавливаем рычаг в обратной последовательности, при этом головка болта крепления рычага к подрамнику должна быть направлена в сторону передней части автомобиля. А сделанная метка на эксцентриковой шайбе должна совпадать с меткой на подрамнике. Болт крепления рычага к продольному рычагу и гайку эксцентрикового болта окончательно затягиваем предписанными моментами только под нагрузкой, в положении «автомобиль на колесах».

После замены этого рычага желательно отрегулировать сход-развал задних колес.

Замена продольного рычага Фокус

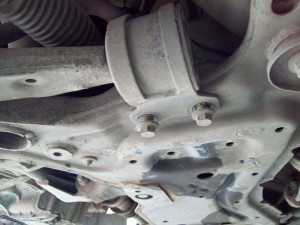

В передней части продольного рычага Форд Фокус установлен сайлент-блок, через который рычаг закреплен двумя болтами к кузову. К задней части рычага четырьмя винтами крепится ступичный узел заднего колеса. Замена рычага требуется при его деформации или износе сайлентблоков.

Как и с другими рычагами работы по замене проводим на яме или эстакаде (подъемнике) со снятием пружины, и колеса. Плюс необходимо подставить упор под нижний рычаг. Без регулируемого упора вынуть болты из проушин сайлентблоков будет проблематично.

Вынимаем из отверстий продольного рычага три держателя проводов датчика скорости вращения колеса и отсоединяем колодку проводов от датчика скорости вращения колеса.

Головкой «на 10» отворачиваем саморез крепления упора оболочки троса стояночного тормоза и вынимаем упор из отверстия рычага.

Отсоединяем нижний конец амортизатора от продольного рычага затем отсоединяем от продольного рычага поперечные рычаги подвески.

Снимаем ступичный узел затем головкой «на 15» отворачиваем два болта крепления рычага к кузову и снимаем продольный рычаг.

Устанавливаем новый продольный рычаг в обратной последовательности. Важный момент – окончательно затягиваем резьбовые соединения в положении «автомобиль на колесах» (под нагрузкой), это позволит продлить жизнь сайлентблокам Форд Фокус.

ruauto99.ru

Замена сайлентблоков заднего рычага Форд Фокус 2

Сайлентблок-это  резинометаллический шарнир представляет две металлические втулки, между которыми имеется резиновая вставка. Они служат для соединения деталей подвески и за счет упругой вставки между втулками  гасит колебания, передаваемые от одного узла к другому.Прежде чем производить замену сайлентблоков задних рычагов на Форд Фокус 2 необходимо удостовериться в необходимости этих операций.

Признаки неисправностей сайлентблоков заднего рычага Форд Фокус 2

Сайлентблоки на данном автомобиле рассчитаны на пробег примерно в 100000 километров. Но состояние российских дорог уменьшает ресурс сайлентблоков почти в двое. Признаком того что сайлентблоки начали выходить из строя является появившийся шум из задней подвески. то будет если не заменить сайлентблоки вовремя/ Своевременно не заменённый салентблок будет изнашиваться все больше и больше, соответственно гул скрип и шум со стороны задней подвески, также собьется сход развал, машину начнет таскать по дороге, а ездить на таком автомобиле согласитесь небезопасно и не желательно.

Какие инструменты нам понадобится для замены:

Помимо стандартного комплекта, включающего в себя домкраты в

количестве 2 штук (один должен быть обязательно гидравлического типа)

• Набор ключей рожковых и головки от (10 до 22).

• Трехлапный съемник .

• Втулка для выпрессования.

• Стяжки для стягивания пружин подвески.

• Противооткатные упоры.

Стяжки для стягивания пружин

Втулка для выпрессования.

трехлапный съемник

Пошаговая инструкция замены сайлентблоков заднего рычага:

1. Устанавливаем автомобиль на смотровую яму, ставим под колеса противооткатные упоры.

2. Снимаем колесо с той стороны автомобиля с которой вы хотите заменить сайлентблоки. Для этого срываем колесные гайки, поднимаем машину на домкрате откручиваем гайки колеса и снимаем колесо.

3. Надеваем стяжки на пружину подвески.

4. Подставляем под заднюю ступицу гидравлический домкрат, немного поддомкрачиваем ступицу. Делаем это для того чтобы появилась возможность выкрутить болты амортизатора и крепления рычагов.

5. Откручиваем болты крепления верхнего и нижнего поперечных рычагов, также отворачиваем болт крепления амортизатора. После того как мы выкрутили и достали все болты убираем домкрат. Из отверстия достаём болт крепления нижнего рычага, после этого опускаем его вниз, это дает нам возможность вытащить пружину.

6. Отгибаем крючок фиксации троса ручника. Также откручиваем болт крепления проводки ABS. Снимаем со ступицы тормозной суппорт, предварительно открутив два болта крепления суппорта.

7. Откручиваем болты крепления продольного рычага, а после этого вместе со ступицей демонтируем его с автомобиля.

Откручиваем болты крепления продольного рычага.

8. С помощью съемника и втулки производим операцию выпрессовки старого и запрессовки нового сайлентблока.

Важно!!! Перед выпрессовкой старого сайленблока, обязательно

запомните на какой глубине он находится и при каком угле установлен.

9.Для установки нового сайлентблока вполне подойдет головка на 22 старайтесь делать это аккуратнее не повредив новый сайлентблок.

запресовка саленблока головкой

10.Проводим сборку подвески. Сборка происходит в обратной последовательности.

help2drivers.ru

Ремонт задней подвески Форд- Фокус 2-своими руками Фото, и видео.

Ремонт задней подвески Форд Фокус 2: все ли так сложно или просто?
Слово «ремонт» способно повергнуть многих автолюбителей в приличный шок – всем известны цены, выставляемые автомастерскими за проведение замены деталей. Однако, радостной новостью станут два фактора:
автомобили компании Ford отличаются долговечностью использования своих деталей и непременным качеством;
по конструктивным особенностям (простота сборки-разборки), детали Форда допустимо заменить самому.

Форд Фокус двигателем 1.6

Задняя подвеска Форд Фокуса 2 состоит из следующий деталей:

4 рычагов: одного продольного, одного верхнего и двух нижних: переднего и заднего;

• амортизатора;
• подрамника;
• стабилизатора поперечной устойчивости;
• регулировочного болта;
• тормозного щита;
• сайлентблока, принадлежащего продольному рычагу;
• пружины.

Задняя подвеска на Форд фокус

Наиболее уязвимой частью задней подвески Ford Focus’a являют сайлентблоки.
Когда же стоит взять и перебрать заднюю подвеску Форд Фокус 2?

Запчасти для ремонта задней подвески

Прежде всего прочего, стоит заметить качество, с которым производители автомобиля подошли во время сборки своих автомобилей: детали задней подвески более других характеризуются своей долговечностью и надежностью. Однако, даже самый крепкий, рано или поздно, но будет нуждаться либо в ремонте составных частей, либо в полной замене.

Часто приходится менять задние стабилизаторы

Большая часть деталей подвески, в среднем, выдерживают пробег в 120-130 тыс. км – значение большое, с этим нельзя не согласиться. В качестве предостережения и рекомендации заметим, что «лезть под машину» следует лишь в следующих случаях:
появление специфичного стука в задней подвеске вашего Форд Фокуса 2, скрипа, гула (необходимое подчеркнуть, что называется), исходящего именно от задней подвески;
машина «прошла» положенные 20 000 км, после которых фирма-изготовитель рекомендует провести поверхностный осмотр состояния деталей подвески;
автомобиль угодил в глубокую яму или каким-либо образом получил достаточно сильный удар по подвеске.

Плохая дорога ведет к поломки подвесок

Провести проверку состояния подвески желательно на эстакаде, либо яме для облегчения доступа ко всему элементам подвески вашего Focus. В самому крайне случае, приемлемой альтернативой может стать обычный домкрат, поочередно устанавливаемый под каждое колесо. И проверить переднею подвеску.

Как проверить подвеску Форд Фокус 2 самому

Проверка задней подвески на сто.

Подняв колесо на некоторое расстояние от земли для его свободного вращения, раскрутите его вручную. Колесо должно вращаться равномерно и беззвучно (имеется ввиду, с отсутствием посторонних заданий и скрипов).

Убедившись в целостности, далее следует ухватиться за колесо сверху и снизу, затем потянуть с одной стороны «на себя» и с другой – наоборот. При данной манипуляции, опять же, не должно наблюдаться ни появления посторонних звуков, ни люфта. В случае наличия таковых, надавливаем тормоз, повторяем вышеописанную операцию и наблюдаем. Если проблема исчезла, значит неисправность кроется в подшипниках. В противоположном случае продолжаем путешествие по подвески.

Замена подшипника задней подвески Форд 2

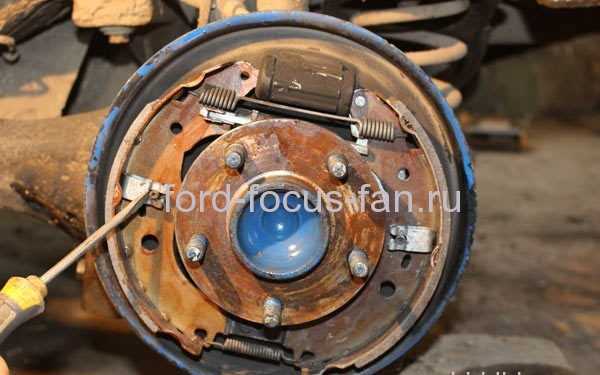

Снимаем барабан.

Как заменить задние колодки форд фокус 2.

Отсоединить трос ручника

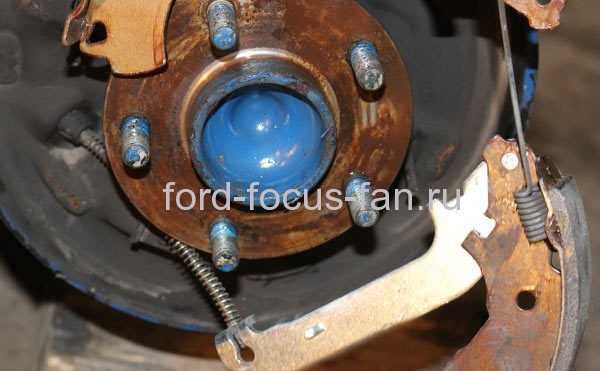

снимаем колодки

снимаем старую ступицу

Задняя ступица Форд Фокус 2

Замена задней ступицы с подшипником

Далее следует проверить шаровые опоры путем отжимания отверткой пространства между поворотным кулаком и рычагом подвески. В случае наблюдения люфта проводим замену опоры. Треснутый чехол, при выявлении такового, также извлекаем и заменяем.
Переходим к стабилизаторам поперечной устойчивости задней подвески Форд Фокуса 2. Для верного анализа требуется подвигать шаровые шарниры. Наблюдаем люфт – попался: меняем стойку амортизатора, при отрицательном результате продолжаем наше «путешествие». Проверке подлежит абсолютно все: пружины, втулки, даже подушки и буфера движения амортизаторов.

стягиваем пружину стяжками амортизатора

Также важным пунктом следует поставить проверку уровня масла в амортизаторе, а также его возможные протекания.
Такую часть ремонта, как развал схождение задней подвески вашего Форд Фокуса 2 настоятельно рекомендуется, все же, но проводить в автомастерских. Вряд ли у вас «под рукой» находится прибор, способный определить расхождения в градусах.
Самостоятельная замена сайлентблока задней подвески Форд Фокус 2

Замена сайлентблоков   задней тяги Форд Фокус

Малейшая мысль о необходимости посвятить целый день на ремонт автомобиля приводит некоторое число автолюбителей в легкий шок. Они предпочтут отправиться в ближайшее и не очень СТО, где доброжелательные и заботливые автомеханики проведут все работы по замене или ремонты комплектующих автомобиля. Однако, узнав предварительно стоимость подобных услуг, желание взяться «за дело» самостоятельно возрастет буквально в геометрической прогрессии. К тому же, все те же любезные механики практически обязательно «под шумок» попытаются заверить вас, что замене в вашем автомобиле подлежит не только какой-то там сайлентблок, но и чуть ли не вся задняя подвеска.

Пугать и заявлять о невозможности проведения ремонтных работ, связанных с задней подвеской, не следует хотя бы, исходя из того, что подобная информация будет являться сущей неправдой. От вас потребуется лишь N-ное количество часов (обычно, при правильном расположении рук относительно пятой точки, вся операция занимает порядка 3-6 часов) и сама деталь, которую предстоит заменить. Комплект сайлентблоков для задней подвезки Форд Фокуса 2 беспроблемно можно приобрести в любом автомагазине. Конечно же, инструменты для работы.

набор головок

И так, приступаем: любым удобным способом поднимаем задний мост автомобиля, затем, либо снимаем пружину, либо, во избежание лишних физических нагрузок, стягиваем пружину обычными стяжками. Под главный рычаг устанавливается опора, далее переходим к откручиванию болта, фиксирующего подпружинный рычаг. В конце концов, вытаскиваем пружину/пружины задней подвески вашего любимого Форд Фокуса 2 и опускаем рычаг вниз.

амортизаторы и пружины на форд фокус

Одним из последних шагов станет откручивание двух поперечных рычагов и амортизатора. Попутно отцепляем тросик ручника и, далее избавляемся от болта, которым закреплены провода, идущие на АБС-датчик. Теперь отсоединяем клемму датчика и затем вывинчиваем болты (болты задней подвески Форд Фокуса 2 не отличаются своей многочисленностью, что в разы облегчает процесс), удерживающие поперечный рычаг. Наконец, снимаем сайлентблок.

Замена салонблока Форд Фокус 2

Попутно, после отсоединения поперечного рычага существует возможность самостоятельной замены верхнего и нижнего рычагов.

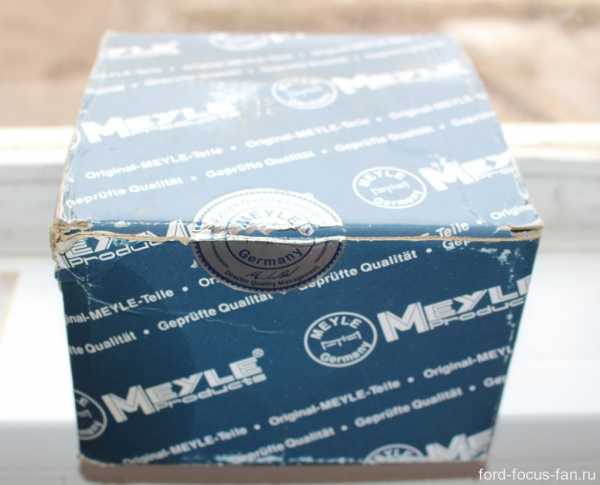

Заполучив долгожданный блок, радоваться времени вы вряд ли отыщете.

Последним шагом следует выдавливание сайлента из гнезда, в котором он расположен и соединение это весьма крепкое, к слову. Варианта решения проблемы два: 1) везем в автомастерскую, оплачивая лишь выпрессовку; 2) изготавливаем стаканоподобный инструмент, имеющий глубину в 60 мм, высоту – 70 и наружный с внутренним, диаметры в 58 и 35, соответственно, с помощью которого и выдавливаем сайлентблок.
Сразу же хочется предупредить о необходимости выпрессовки сайлентблоков с рычагов задней подвески вашего

Форд Фокуса (несмотря на множественные видео) замена сайлентблоков (полиуретан) { PoIYUrEThAhe Bushes}

исключительно в автомастерских, либо со специальным оборудованием – никаких выбиваний молотком и кувалдой, никакого варварства! Там, где у сотни автолюбителей данный процесс прошел якобы «на ура», именно на вас «клин» может и сойтись.

Установка нового блока проводится подобным выпрессовке образом, затемосуществляется сборка с полным соблюдением обратной последовательности операций.
