Веерные форсунки стеклоомывателя – Веерные форсунки омывателя лобового стекла

Содержание

Веерные форсунки омывателя лобового стекла ⋆ АВТОМАСТЕРСКАЯ

Струйные жиклеры для омывания лобового стекла, установленные на заводе, не всегда обеспечивают должной очистки поверхности. Они быстро забиваются, да и сама эффективность работы оставляет желать лучшего. Лучший вариант — веерные форсунки омывателя лобового стекла.

В чем их особенности? Как выбрать эти узлы для автомобиля? О каких особенностях монтажа стоит знать? Рассмотрим эти моменты более детально.

Назначение

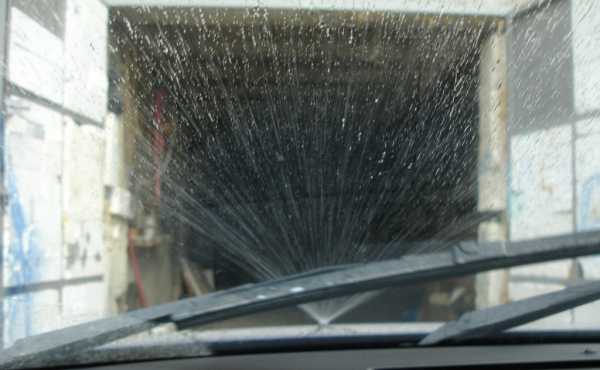

Веерные форсунки отличаются более совершенной конструкцией, подразумевающей «капельное» распределение жидкости по большей площади лобового стекла, что обеспечивает быструю и эффективную очистку поверхности дворниками. В отличие от изделий струйного типа, где подача происходит 2-3 струями в определенное место.

Плюсы и минусы веерных форсунок омывателя лобового стекла

Перед покупкой и монтажом веерных форсунок, важно изучить их особенности, положительные и отрицательные качества.

К достоинствам верных форсунок стоит отнести:

  1. Эффективное удаление загрязнений с поверхности стекла. Благодаря качественному распылению, дворникам легче справиться с грязью, пылью и даже засохшими насекомыми.
  2. Полная обработка лобового стекла, за счет чего снижается риск образования царапин. В случае применения струйных жиклеров стеклоочистители проходят определенное расстояние по сухому стеклу.
  3. Снижение расхода омывающей жидкости. При эксплуатации автомобиля в холодное время года приходится покупать «незамерзайку» — специальную жидкость, выдерживающую низкие температуры. Веерные форсунки позволяют снизить расход дорогостоящего состава, и сохранить средства в кошельке.
  4. Дворники при первом же взмахе перемещаются по влажной поверхности. Как следствие, загрязнения лучше удаляются, а не размазываются по стеклу, как это происходит обычно.

Недостатки веерных форсунок:

  1. После подачи жидкости через жиклеры, стекло покрывается множеством мелких капель. При этом видимость ухудшается до момента, пока стеклоочистители не пройдут первый цикл. Эта особенность, как правило, и раздражает автовладельцев, которые предпочитают струйные форсунки. Нельзя забывать, что потеря контроля дорожной обстановки даже на долю секунды, может привести к ДТП.

Струйные форсунки лобового стекла

  1. Жиклеры веерного типа быстрее обмерзают на холоде. Вот почему автовладельцам, проживающим в северных регионах, важно задуматься о форсунках с подогревом.

Правила выбора веерных форсунок омывателя лобового стекла

Оптимальный вариант — покупка оригинальных жиклеров, которые подходят для работы на конкретном транспортном средстве. Большое количество фирм занимаются выпуском таких изделий, поэтому подобрать жиклер под конкретную модель и марку не составляет труда.

Если оригинальную деталь найти не удалось, доступна альтернатива — универсальные веерные форсунки. Их особенность заключается в возможности монтажа на целую группу марок и моделей транспортных средств. В крайних случаях, могут потребоваться небольшие конструктивные доработки.

Как вариант — покупка жиклеров от производителей Вольво или Ссанг Йонг (каталожные номера — 30655605 и 7845009010). Если выбирать из двух типов, большей универсальностью могут похвастаться детали корейского бренда. Их достоинства — низкая стоимость и возможность установить на целую группу авто — Мазда, Тойота, Дэу и прочие.

Какой выбрать обратный клапан?

В заводской конструкции омывающего устройства часто не предусмотрено обратного клапана. Задача механизма — защита от стекания рабочей жидкости обратно в бачок омывателя в момент снятия питания с насоса. При этом клапан гарантирует непрерывную очистку лобового стекла. Конструктивно это обычный шарик с пружинкой, который перекрывает выход из жиклера при отсутствии давления.

Обратный клапан

Допускается применение веерных форсунок и без установки клапана. Но в этом случае требуется альтернативное решение — задержка движения стеклоочистителей по отношению к подаче жидкости. Она может быть организована двумя путями — с помощью электрической схемы или механических устройств. Благодаря такой переделке, омывающий состав проходит расстояние от емкости с жидкостью до жиклеров до момента, когда начнут работать дворники.

Применять можно следующие виды клапанов:

  • Обратные клапана для ВАЗ-2108 или 2109.
  • Зарубежного производства (для Volvo или Toyota).
  • Готовый тройник с клапаном от Mitsubishi.
  • Обратный клапан из компрессора аквариума. Преимущества — надежность и эффективность.

Продается устройство в магазине зоотоваров. Здесь же можно приобрести кусок трубки из силикона для создания патрубков. Такое изделие выдерживает повышенные температуры и отличается большим ресурсом (даже в сравнении с заводскими трубками, устанавливаемыми на ВАЗ).

Как смонтировать веерные форсунки?

Вопреки распространенному мнению, установка веерных форсунок лобового стекла не вызывает сложностей. Алгоритм действий следующий:

  1. Демонтируйте обивку (теплоизоляцию), смонтированную на капоте (если она предусмотрена). Действуйте осторожно, чтобы не поломать хрупкие пистоны из пластика. Доставайте их специальным инструментом или с помощью пары отверток.
  2. Снимайте прокладки из поролона, которые удерживаются на скотче двустороннего типа (в процессе монтажа вам потребуется новый кусок).
  3. Отбрасывайте накладки на пластиковых элементах.
  4. Снимайте трубки, через которые подается жидкость к заводским жиклерам.
  5. Демонтируйте старые устройства. Они могут удерживаться на раме или капоте с применением креплений из пластика или гаек.
  6. Ставьте веерные жиклеры (без крепления) и подводите к ним патрубки.
  7. Подключайте обратные клапана к трубопроводам и патрубкам жиклеров, после чего фиксируйте их.
  8. Убедитесь, что устройство нормально работает, а поток распыления капелек падает на ветровое стекло. Закрепите жиклеры.

Видео по установке веерных форсунок

Учтите, что веерные форсунки омывателя лобового стекла для автомобилей ВАЗ или других авто часто требуют регулировки после монтажа, но у них нет угла наклона (вроде бы сейчас есть регулируемые форсунки, кто знает напишите в комментариях).

Изменить угол наклона, высоты или направления, стоит скорректировать основание жиклеров при помощи подпила, подрезки или наращивания основания. Здесь могут потребоваться специальные прокладки из пластика или резины. Важно, чтобы в результате регулировки жидкость покрывала стекло и не выходила за его границы.

Источник: RemontAvtoVaz.ru

Facebook

Twitter

Вконтакте

Одноклассники

Google+

avtodoc24.ru

Универсальные веерные форсунки омывателя лобового стекла: плюсы и минусы

Автопроизводители стремятся поддерживать максимальную обзорность с водительского кресла. В этом помогает качественная очистка лобового стекла. За этот процесс отвечают несколько систем, включая работу «дворников», правильное обтекание встречными воздушными потоками. Заботу об улучшении видимости берут на себя веерные форсунки омывателя лобового стекла.

Этот тип гидроочистителей является более прогрессивной технологией по сравнению с классическими струйными конструкциями. Водитель может самостоятельно установить понравившиеся распылители для своей модели автомобиля.

Как выбирать омыватели

Лучшим вариантом является приобретение этого элемента конструкции под конкретную модель автомобиля. Удобство этого варианта состоит в том, что не нужно будет что-то подгонять или укорачивать/удлинять. Но можно сэкономить и купить универсальные веерные форсунки омывателя лобового стекла. Работать они будут также, но могут возникнуть небольшие проблемы на стадии монтажа.

Если «универсалы» изготовлены известным производителем, то разницу в качестве с оригинальным изделием автомобилист может не почувствовать. Срок эксплуатации и гарантии также будет длительным. Разница будет лишь в цене и названии бренда.

Производством универсальных омывателей занимаются такие концерны как Ssang Yong, Volvo, Toyota. Из них наиболее приемлемая цена у корейской продукции. Разница со скандинавскими изделиями доходит до 2 раз.

Японская компания специализируется на запчастях к авто премиального класса. Но у азиатского производителя есть один нюанс. Заказывать омыватель получится не парой, а поштучно. Поэтому надо быть внимательнее во время оформления дистанционной заявки на получение.

Правильная замена форсунки омывателя лобового стекла вместо штатного распылителя подразумевает наличие дополнительных элементов, таких как тройники, шланги для разводки и обратный клапан.

Негативные и позитивные стороны при использовании веерных форсунок

За счет своей конструкции этот тип форсунок подает на лобовое стекло мелкодисперсную широкую струю. Она максимальным фронтом проходит по прозрачной плоскости. Старые струйные омыватели выдавали лишь направленную струю под давлением в определенное место на лобовом стекле.

Сравнение омывателей

За счет максимального распыления веерной форсунки происходит экономный расход жидкости из бачка. Также получается более эффективное растворение грязи с помощью распылителя.

Достоинствами веерных форсунок является:

  • бережное отношение к щеткам «дворников» и поверхности стекла, так как движение резины по поверхности начинается уже в смоченном состоянии, и не происходит царапание стекла и износа «дворников»;
  • равномерное смачивание всей поверхности обеспечивает качественное удаление пыли, грязи, насекомых со стекла;
  • экономичное использование омывающей жидкости;
  • прозрачность стекла не снижается от возможных микроцарапин при трении сухими «дворниками» о поверхность.

Недостатки системы при использовании веерных омывателей:

  • форсунки могут быстро покрываться ледяной коркой при отрицательной температуре, чтобы избежать этого, надо устанавливать дополнительные системы обогрева зоны омывателя;
  • сразу после распыления на стекло существенно снижается видимость для водителя, поэтому применять их надо осознанно и при внимательном контроле дорожной ситуации.

Работа обратного клапана в системе омывателей

Не все гидроконструкции очистителей стекла имеют в своей схеме обратный клапан. Наличие такой детали позволяет оставаться жидкости в шлангах без стекания обратно в бак. Удобство состоит в том, что при включении насоса, подача воды осуществляется без задержек и «дворники» не скребут сухое стекло.

Обратный клапан

Такой клапан внутри имеет подпружиненный шарик. Именно он блокирует прохождение «незамерзайки» обратно, когда давление от насоса в системе отсутствует. Если этот элемент не ставить, то потребуется в схему вмонтировать электронную задержку пуска движения «дворников».

Устанавливать можно клапан о любой иномарки. Подойдут и европейские, и азиатские детали. Некоторые смельчаки придумали даже клапаны от аквариумных компрессоров монтировать в эту схему.

Процесс монтажа

Алгоритм замены или установки новых омывателей состоит из таких шагов:

  • избавляемся от подкапотной обивки, которая крепится к поверхности с помощью пластиковых фиксаторов;
  • удаляем поролоновый шумоизоляционный слой, который монтировался на двустороннем скотче;
  • рассоединяем гидравлические шланги, ведущие к штатным опрыскивателям;
  • снимаем штатные распылители, отвинчивая крепежные элементы от капота;
  • монтируем к шлангам автомобильной омывательной системы веерные форсунки;
  • включаем в схему обратный клапан и фиксируем его в подкапотном пространстве;
  • проводим тестовые распыления незафиксированного устройства;
  • при качественной работе схемы жестко монтируем все элементы на свои места.

После окончательной установки, вероятнее всего, потребуется корректировка направления распыления. Это проводится с помощью наклонов в разные стороны обоих распылителей. Успешным результатом является максимально возможная площадь орошения по поверхности лобового стекла.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

ktonaavto.ru

Как выбрать и установить веерные форсунки омывателя лобового стекла?

Заголовок

Лобовое стекло должно иметь отличную обзорность. Это прямым образом влияет на безопасность участников дорожного движения. Погодный фактор–основной виновник ухудшения видимости. Снег, дождь, туман, сырость и грязь на дороге во время движения транспортного средства загрязняют лобовое стекло, что грозит безопасности. Насекомые, сбитые во время активной езды, также не придают чистоты. Огромную роль тут играет быстрая и качественная очистка стекла. Часто автомобилисты хотят заменить одноструйные форсунки стеклоомывателя веерными.

Веерные форсунки омывателя

Положительные качества веерных форсунок

  • Равномерное разбрызгивание жидкости по поверхности.
  • Наиболее быстро устраняется налёт и грязь.
  • Наименьшая вероятность появления царапин лобового стекла.

Недостатки

  • Ухудшение обзорности лобового стекла(жидкость покрывает больший процент части стекла за очень короткий промежуток времени, что сильно снижает обзорность и создаёт аварийно- опасную ситуацию на дороге).
  • В комплекте поставки форсунок идет всего одна штука. Так как меняется, обычно, две сразу, необходимо помнить о дозаказе.
  • Несмоченные треугольники стекла слева и справа внизу.
  • Смоченный треугольник сверху справа лобового стекла.
  • Большой след на капоте.

Устанавливаем правильно

Обычно ставятся форсунки стеклоомывателя фирмы VOLVO. Они получили наибольшую популярность и распространение среди автолюбителей.

Форсунки омывателя лобового стекла

Но TOYOTA также может предложить веерные форсунки омывателя схожего типа. Также универсальные форсунки корейской марки Ssang Yong, с каталожным номером 7845009010 являются универсальными. Их цена на порядок ниже, чем у VOLVO. Форсунки стеклоомывателя этих фирм подходят к большинству автомобилей, эксплуатируемых в России.

Приобрести форсунки стеклоомывателя можно на специализированных авторынках, автосервисах, магазинах запчастей, автомаркетах, заказать в интернет- магазинах.

Для замены жиклёров веерными форсунками, необходимо приобрести:

  • непосредственно комплект форсунок;
  • тройник;
  • новые шланги;
  • обратный клапан.

Клапан

Обратный клапан не допускает стекания жидкости обратно в бачок и обеспечивает стабилизацию давления в системе. Благодаря этому, в трубку не попадает воздух. Жидкость не может опуститься ниже уровня клапана, и когда насос начинает работу, сразу попадает на стекло. Можно выбрать несколько вариантов. Это приобретение тройника- разветвителя № M850641 от компании MITSUBISHI с встроенным обратным клапаном. Купить в зоомагазине компрессор для аквариума. Там тоже есть обратный клапан. Автолюбители отмечают высокую надёжность и работоспособность таких клапанов. Или поставить обратный клапан ВАЗ-2108.

Шланги

Трубки, установленные в системах омывания вазовских моделей не отличаются особой надёжностью. Со временем теряют свою эластичность и твердеют. Практичнее приобрести шланги в зоомагазине. Аквариумные шланги отличаются износостойкостью, долговечностью работы при низких температурах. Следует помнить об утеплении трубок в зимний период. Жидкость в трубках застывает, а разморозка всей системы омывания сопряжена с большой сложностью. В случае с обычной системой, достаточно налить немного кипятка в бачок омывателя.

Установка веерных форсунок

  • Демонтаж обивки капота (если имеется).
  • Пистоны пластиковые (если имеются) аккуратно, с помощью отвёртки, демонтировать.
  • Снять справа и слева поролоновые буфера (они крепятся скотчем двусторонним, поэтому для обратного монтажа необходимо иметь кусок нового).
  • Отсоединить справа и слева накладку пластиковых деталей, которые заходят под лобовое стекло.
  • Дальше снимите трубки подачи жидкости.
  • Снимаются форсунки лобового стекла, стоящие на пластиковых зажимах (для этого необходимо разжать зажимы и, надавив на жиклер снизу, вытолкнуть его вверх).
  • Чтобы облегчить и ускорить работу, нужно сначала закрепить подводящую трубку на каждой из устанавливаемых форсунок.
  • Клапаны для каждой из форсунок стеклоомывателя разложить в ряд.
  • После клапанов, шланги присоединить к тройникам.
  • Трубку пустить в подающую помпу.
  • Установить веерные форсунки в штатные места (если не модель не подходит, аккуратно подпилить напильником).

Иногда приобретённый комплект не подходит по высоте. Для уплотнения можно использовать изоляционную ленту.

Когда установка закончена, нужно отрегулировать работу веерных форсунок стеклоомывателя, чтобы они при разбрызгивании захватывали наибольшую площадь лобового стекла.

Как видно из инструкции, приведенной выше, самостоятельно установить форсунки стеклоомывателя не сложно. Подробное описание процесса установки и практические советы по приобретению жиклёра, помогут любому автолюбителю справиться с этим без помощи специалиста.

Вам понравилась статья? Она была полезной?

Да Нет

Похожие статьи:

autodont.ru

Веерные форсунки омывателя: основные отличия, “плюсы и минусы” веерных форсунок

Здравствуйте. Хорошая видимость и погодные условия играют важную роль в жизни автомобилиста в буквальном смысле. Именно от того, каким будет видимость, зависит как быстро обнаружит водитель ту или иную дорожную ситуацию.Если в вопросе “темноты” все решают правильно отрегулированные фары и хороший ксенон, то в вопросе чистоты лобового стекла все решают дворники и, конечно же, форсунки омывателя этого стекла. Если форсунки работают не правильно или неэффективно, очистка лобового будет происходить дольше, расход омывающей жидкости будет больше, что не может огорчать. Как правило, проблемы возникают в зимнее время, когда из-под колес встречных и впереди идущих авто, летят грязные брызги, которые не так уже легко убрать со стекла легким взмахом дворников. Для этого требуется омывающая жидкость со специальными чистящими присадками, однако даже они бессильны в случае, когда форсунки работают не правильно или не эффективно. Решением данной ситуации может быть замена форсунок, но не на штатные, которые, как показала практика, менее эффективны, а на более производительные и экономные, так называемые веерные форсунки, которые распыляют “омывайку” более равномерно и экономно, при этом очистка лобового происходит гораздо быстрее и качественнее.

У большинства автомобилей форсунки омывателя лобового стекла — струйные. Отличительной чертой этих форсунок является то, что они подают омыватель в одну точку, что в случае загрязнения всего стекла весьма неэффективно. Другое дело веерные форсунки омывателя, которые появились позже и отличаются тем, что распыляют омывающую жидкость по всей площади лобового стекла, тем самым ускоряя процесс очистки и облегчая “жизнь” дворникам. Веерные форсунки стали назвать веерными за то, что во время распыления они образуют “веер” воды, равномерно омывающий большую часть лобового.

В этой статье я, как вы уже поняли, хочу поговорить о веерных форсунках. Я постараюсь побольше рассказать вам об этих устройствах, вы узнаете об их положительных и отрицательных сторонах, а также о том, стоит ли покупать веерные форсунки.

“Плюсы” веерных форсунок

  1. Основным плюсом, как я уже говорил, является равномерное распыление по всему лобовому стекла, а также существенная экономия омывающей жидкости (незамерзайка в зимнее время), которая стоит не дешево.
  2. Пыль, сбитые насекомые и прочая грязь удаляются более эффективно за счет равномерного смачивания и захвата большой площади лобового стекла.
  3. Щетки дворников меньше изнашиваются благодаря тому, что скользят по мокрому стеклу и производят очистку в один проход вместо нескольких.
  4. В результате снижения трения и влажной уборки снижается вероятность возникновения микроцарапин и рисок на лобовом стекле.

“Минусы” веерных форсунок

  1. Кратковременное снижение видимости во время распыления жидкости омывателя. Действительно, после того как форсунки распыляют жидкость, стекло на считанные секунды становится полностью непрозрачным, из-за чего существует вероятность ДТП. Это, пожалуй, один из самых существенных недостатков веерных форсунок, за который многие не решаются их устанавливать.

  1. Из-за конструктивных особенностей, веерные форсунки больше обмерзают в зимнее время. Замерзает или обмерзает тонкое отверстие форсунки распылителя, после чего водитель не имеет возможности помыть лобовое стекло в случае такой необходимости.
  2. Веерные форсунки склонны к засорению. Очень маленькое отверстие форсунки распылителя, весьма требовательно к качеству и чистоте незамерзайки и омывающей жидкости в целом. Даже мельчайшая песчинка или кусочек ржавчины может привести к тому, что веерные форсунки перестанут работать или будут работать некорректно.
  3. Стоимость. Цена веерных форсунок довольно немаленькая, как для такого рода изделия, а если вы еще решили купить и установить обратный клапан и тройник, то стоимость такого комплекта и вовсе можно назвать “не детской”.

Подведем итоги

Если штатные форсунки омывателя вас не устраивают, а вышеперечисленные недостатки веерных форсунок вас не пугают, тогда смело можете покупать веерные форсунки, при условии, что это вам по карману. Рекомендую устанавливать проверенные качественные веерные форсунки производства VOLVO (код 30655605), они отлично устанавливаются и отличаются хорошей производительностью и экономичностью. Покупая форсунки, закажите обратный клапан производства TOYOTA (код 85321-26020), возможно понадобится тройник, его тоже можно заказать в Интернете.

В большинстве случаев установка выполняется за 10-15 минут в домашних условиях. В сети есть масса детальных фотоотчетов о том, как установить форсунки веерного типа на тот или иной автомобиль. Обращаю ваше внимание на тот факт, что производительность одних и тех же форсунок может отличаться в зависимости от марки и модели авто. Дело в том, что система очистки стекла у каждого авто имеет свои особенности, поэтому может потребоваться корректировка угла наклона форсунок или изменение магистралей подачи омывающей жидкости. Если веерные форсунки распыляют “омывайку” слишком высоко или низко, достаточно положить под форсунки клинообразную прокладку, скорректировав “веер струи” в нужное вам место (это, как правило, чуть выше средины стекла). Сильно подняты вверх форсунки будут лить на крышу, а это — “не есть гуд”, слишком опущенные — на скорости будут лить вниз из-за сильного воздушного потока.

У меня все, думаю теперь вам все понятно и вы без труда сможете самостоятельно выбрать и купить такие форсунки на свой автомобиль. Вопрос установки — личное дело каждого, есть время и желание — ставьте сами, нет желания — доверьтесь специалистам. Спасибо за внимание, до новых встреч на www.autoposobie.ru.

Как работают веерные форсунки – видео:

www.autoposobie.ru

Струйные и веерные форсунки стеклоомывателя: как поменять

Обзор водителя во время езды крайне важен. При движении часто возникают моменты, когда лобовое стекло бывает загрязнено. Обычно на нём появляются насекомые, во время дождя на элементе образуется грязь. Во всех перечисленных и прочих ситуациях водителя выручают омыватели.

Из-за плохой видимости можно стать виновником серьёзной аварии. Поэтому каждый должен осознавать важность этого момента.



Основной частью этой системы очистки являются форсунки. С их помощью вода попадает на стекло, тем самым очищая его от различного рода загрязнений. Бывают моменты, когда они не должным образом выполняют свои обязательства. Не всегда в таком случае целесообразна замена, возможно загрязнение трубки и её нужно просто очистить от грязи. Передвигаться на автомобиле с неработающей системой омывателя небезопасно.

Виды форсунок

На каждом выпущенном не так давно автомобиле ставятся жиклеры веерного типа. На автомобилях прошлых лет устанавливались форсунки струйного типа.

  • Струйные форсунки омывателя. Такие форсунки имеют вид полового цилиндра. У этой конструкции внизу располагается штуцер. Благодаря ему форсунка подключается к шлангу. Сверху встроен распылитель. Сила подачи воды настраивается при помощи имеющегося винта.

  • Веерные форсунки омывателя. При их работе покрывается большая площадь стекла. Щетки мгновенно очищают стекло от различных загрязнений. Главной особенностью их конструкции является множество распылителей. Обычно в этом виде форсунок распылителей не меньше трёх. При этом канал, через который проходит жидкость меньшего диаметра. Из-за этого жидкость разбрызгивается с более сильным давлением.

Особенности веерных форсунок

Верный вид является современным решением подачи воды на поверхность. Их главной особенностью является то, что они покрывают почти всю поверхность омывающей жидкостью. Струйные же форсунки омывают водой лишь определённые места.

К плюсам веерных форсунок можно отнести следующее:

  • любое загрязнение удаляется быстрее за счёт полного покрытия стекла водой;
  • дворники уже сразу после срабатывания работают на смоченной поверхности;
  • благодаря принципу работы этого вида происходит экономия жидкости. Меньший расход незамерзайки в зимний период способен в значительной мере сократить ваши расходы;
  • за счёт мгновенной подачи воды снижается вероятность нанесения микроцарапин при движении дворников.

О том, как сделать усиленный бампер на Ниву своими руками можно узнать здесь.

На нашем сайте вы найдете видео тест-драйва Haval H6, который обещает стать отличным соотношением цены и качества.

Как выбрать универсальные веерные форсунки омывателя лобового стекла

Оптимальным вариантом будет приобрести форсунки, которые предназначены специально для вашей марки автомобиля. В наше время многие производители занимаются выпуском оригинальных форсунок под определённый автомобиль. Также в продаже имеются универсальные форсунки. Их можно установить на любой автомобиль. Но иногда может потребоваться дополнительная подработка.

Хорошего качества универсальные форсунки выпускают Volvo и Sang Yong. В целом оба изделия идентичны, имеется лишь разница в цене. Стоимость корейского элемента существенно ниже чем у шведского. Считается, что форсунки Volvo более престижные. Их устанавливают на большинство японских автомобилей. Также, как вариант можно рассматривать форсунки производства Toyota. Они также уникальны и подходят для большинства автомобилей. При замене своих родных форсунок на уникальные помимо самих форсунок необходимо прикупить тройник со шлангом и обратным клапаном. Для быстрого срабатывания форсунок после нажатия на рычаг можно поставить обратный клапан. Порой бывает, что об этом сразу заботится производитель.

Зачем приобретать обратный клапан?

Обратный клапан не является обязательным элементом омывающей системы. В момент отсутствия давления вода от форсунок будет уходить обратно в бочок. После нового нажатие произойдёт заполнения шлангов водой и лишь после этой задержки сработает омыватель. Дворники срабатывают быстрее. Пару секунд они будут работать на сухой поверхности. При наличии обратного клапана вода в момент отсутствия давления не уйдёт в бочок. Она будет находиться в системе омывателя. Таким образом, после включения омывателя вода мгновенно будет разбрызгиваться по стеклу. Но и в его использовании есть свои минусы. При сильных морозах вода будет замерзать в трубках. Разрешить эту проблему поможет установка обогрева бачка и форсунок.

Замена форсунок омывателя

Для начала надо приобрести новые шланги, при помощи которых будет подводиться жидкость. Хорошим вариантом будет трубка, которая подключается к аквариуму. Для замены не нужны большой опыт или специальное образование. Процесс довольно простой и в большинстве нынешних автомобилях совершенно одинаков. Для замены форсунок необходимо выполнить следующие действия:

  • убрать обивку, если она имеется, далее нужно очень осторожно вынуть пластиковые пистоны. Для этого вам понадобится специальные инструменты;
  • снятие буферных поролоновых прокладок, установленных на скотче (для их сборки необходимо приобрести ранее не использованный скотч) и отсоединение накладки на пластиковые детали;
  • убрать трубки, через которую направляется вода;
  • снятие ранее установленных форсунок;
  • подключение патрубка на новые форсунки и монтаж без окончательной фиксации;
  • обратный клапан подключается к патрубкам форсунок и трубопроводам;
  • под конец проверяем работу системы, регулируем направление подачи жидкости и осуществляем окончательную фиксацию.

Также может понадобится немного отрегулировать отверстие, подкорректировать форсунки по размеру, высоте и направлению. Эти действия необходимы для наибольшей площади разбрызгивания. Также нужно отрегулировать так, чтобы вода не лилась мимо.

Как прочистить форсунки омывателя лобового стекла

В некоторых случаях форсунки достаточно всего лишь прочистить. Для этого процесса вам может потребоваться:

  • булавка или аналогичный предмет;
  • компрессор;
  • большой шприц;
  • мыло;
  • вода.

Перед процессом очистки нужно удостовериться, что причина некорректной работы именно в форсунках. Лучше для полной уверенности посмотреть уровень воды в бочке. Если проблема не в этом, то надо снять шланги и включить систему. В случае если через шланги проходит сильный поток жидкости, то проблема точно кроется в загрязнении форсунок.

Перед снятием форсунок сначала нужно их отсоединить от шлангов, подающих жидкость. Затем немного надавить до их поднятия.

Сам процесс очистки можно осуществить следующими способами:

  1. Сначала форсунку хорошенько промываем мыльной водой. Затем подключаем компрессор и включаем продув. Все загрязнения должны устраниться под сильным давлением воздуха.
  2. Очистку также можно совершить при помощи шприца. Процесс менее эффективен, но и не требует специального оборудования. В шприц набираем воду, затем вставляем его в сопло и начинаем промывку. Такой способ тоже способен убрать грязь.
  3. Очистить отверстие можно и при помощи иголки или булавки. По окончании можно, как и во втором способе подключить шприц с водой.

Когда ничего не помогло стоит попробовать оставить форсунки на ночь в мыльном растворе. А наутро снова попробовать один из методов. При дальнейшем отсутствии результата проще сменить деталь. Порой бывают разбираемые жиклеры. Промывка их проходит гораздо проще.

Так вы можете узнать из этого видео о том, как установить универсальные форсунки:

Автолюбитель, который заботится о своём транспорте должен уделять много внимания каждому элементу. Особенно если речь идёт о жиклёрах, которые, омывают лобовое стекло улучшая при этом обзор.

Дорогие читатели! Мы постоянно пишем актуальные и интересные материалы на наш интернет-журнал ПроКроссовер, подписывайтесь на наш канал в Яндекс-Дзен!
Дорогие читатели! Мы постоянно пишем актуальные и интересные материалы на наш интернет-журнал ПроКроссовер, подписывайтесь на наш канал в Яндекс-Дзен!

procrossover.ru

Как происходит замена форсунки омывателя лобового стекла?

Заголовок

Эволюция системы омывателя лобового стекла

Сложно поверить, но омыватели лобового стекла стали появляться на автомобилях лишь во второй половине двадцатого века. До этого водители обходились без них, испытывая массу проблем при езде в непогоду. Первыми машинами в России, на которые стали устанавливать эти устройства, стали изделия Горьковского автомобильного завода.

Первоначально устройство омывателя являлось механическим. Для подачи воды на стекло необходимо было подергать рукоятку, которая устанавливалась на передней панели. Затем механический насос стали устанавливать рядом с основными педалями, а для приведения его в действие нужно было нажимать на него ногой.

Механическое устройство омывателя

Спустя некоторое время, на автомобили стали устанавливать электрический насос. С тех пор уже не было необходимости топтать педаль или дергать рукоятку. Электрический насос включался подрулевым переключателем или специальной клавишей, которая располагалась на торпедо. Прошло еще некоторое время перед тем, как конструкторы совместили включение омывателя с автоматическим началом работы щеток стеклоочистителя.

Вслед за насосом эволюции подвергались и форсунки омывателя. Тогда их именовали жиклерами. В середине двадцатого века жиклер, как правило, был один. Он располагался сверху, на рамке лобового стекла, а воду подавал только со стороны водителя. Вскоре он перекочевал на капот и обзавелся напарником. Получилась всем привычная сегодня конструкция.

Принцип работы стеклоомывателя

Система омывателя лобового стекла включает в себя:

  • Бачок, в котором находится вода или специальная жидкость;
  • Электрический насос;
  • Соединительные трубки и шланги;
  • Форсунки;
  • Переключатель.

Бачок располагается под капотом автомобиля. Его объем может быть различным. Чаще всего на легковых машинах он составляет от двух до пяти литров. Как правило, в бачок встроен электрический насос. К насосу подсоединяется трубка, соединенная с форсунками. Для подачи воды или омывающей жидкости на стекло водителю необходимо нажать на подрулевой переключатель. Насос включится, а жидкость под давлением будет направлена через форсунки на лобовое стекло автомобиля. Одновременно с этим начнут движение щетки стеклоочистителя.

Принцип работы стеклоомывателя

На большинстве автомобилей применяются струйные форсунки. Однако в последнее время автопроизводители стали активно применять так называемые веерные устройства, которые имеют по отношению к струйным массу преимуществ. Возможна и самостоятельная замена струйных форсунок на веерные. О том, как выполняется замена, а также более детально о преимуществах веерных устройств будет рассказано чуть ниже.

На некоторых современных автомобилях есть датчик, контролирующий уровень воды или омывающей жидкости в бачке. В случае его наличия, при достижении уровнем определенной отметки, на приборной панели загорается лампочка, напоминающая о необходимости пополнить запас жидкости.

При плюсовой температуре окружающего воздуха в бачок вполне можно заливать обыкновенную воду. Иногда в нее добавляют специальный моющий состав для лучшего удаления грязи со стекла. Это особенно актуально при частом использовании автомобиля на загородных дорогах. Именно на них даже в сухую погоду стекло может быть испачкано мошкой, которая на высокой скорости бьется о лобовое стекло машины. При отрицательных температурах окружающего воздуха в бачок необходимо заливать специальную незамерзающую жидкость. Она уже должна содержать в своем составе специальные моющие присадки. Некоторые автомобилисты вместо незамерзайки применяют водку или разбавленный спирт. Специалисты не рекомендуют это делать, поскольку и то и другое может разъедать резинки стеклоочистителей.

Для недопущения засорения форсунок бачок стеклоомывателя должен быть снабжен специальной сеточкой, через которую заливают жидкость. Однако и в этом случае риск загрязнения остается. Забитая форсунка становится неспособна пропускать через себя необходимое количество жидкости, а иногда и вовсе перестает работать. В обоих случая необходима ее прочистка. Если это не поможет, то потребуется замена.

Как можно прочистить форсунку?

Прежде всего, необходимо выяснить, где конкретно случился затор. Вполне возможно, что засорилась не форсунка, а трубка, идущая к ней. В последнем случае, как правило, не работают обе форсунки. Убедившись в том, что трубка чиста, необходимо приобрести баллончик со сжатым воздухом. Их продают в специализированных магазинах. В комплекте с ним идет тоненькая трубочка. Она соответствует диаметру крошечных сопел стеклоомывателя. Один конец трубочки одевают на распылитель, а другой прижимают прямо к засорившемуся соплу. Необходимо пшикать до тех пор, пока не послышится бульканье жидкости в бачке. Как только это произошло, нужно проверить работу форсунки. Жидкость должна беспрепятственно подаваться на стекло.

Форсунки стеклоомывателя

Стоит помнить, что, направляя в сопло сжатый воздух, можно нечаянно сорвать трубку, по которой к форсунке поступает вода или омывающая жидкость. Если это произошло, то необходимо будет установить трубку обратно на свое место. Для этого потребуется открыть капот и, возможно, снять с него обивку для доступа к нижней части форсунки.

Если жидкость на стекло по-прежнему не подается, то можно попробовать другие возможные варианты прочистки. Необходимо взять тонкую, но плохо гнущуюся проволоку. Ее надо будет просунуть в отверстие форсунки как можно глубже. Проделать это лучше всего несколько раз. Если и этот вариант не помог, то потребуется только замена. Она выполняется довольно легко. Подробно о технологии будет рассказано далее. Можно приобрести и установить аналогичное устройство, а можно поставить конструкцию веерного типа. Такой тип форсунок обладает некоторыми преимуществами перед обычными струйными устройствами. Однако у него имеются и недостатки. Чтобы сделать правильный выбор необходимо выяснить все за и против.

Преимущества и недостатки форсунок веерного типа

Чистота лобового стекла является непременным фактором безопасности дорожного движения. Обзорность существенно снижается в непогоду, когда на стекло вместе с дождем или снегом попадает в грязь. С ней справляются так называемые автомобильные дворники, а также форсунки, которые подают на стекло чистую воду или специальную стеклоомывающую жидкость.

В последнее время широкую популярность приобретают особые веерные форсунки. С их помощью вода или специальная омывающая жидкость подается на стекло мощным фронтом мелких капелек, а не отдельными струйками, как это происходит в классических устройствах. Такими форсунками штатно комплектуются некоторые современные автомобили. Но даже если на машине стоят обычные форсунки стандартного типа, то возможна их самостоятельная замена на устройства веерного типа.

Веерные форсунки имеют множество преимуществ по сравнению с обычными. Они обеспечивают наибольшую безопасность движения. В случае с веерными форсунками разбрызгивание воды или омывающей жидкости происходит практически равномерно по большей части поверхности лобового стекла. Дворники же начинают движение не на сухую, как в случае с обычными форсунками, а сразу идут по смоченной поверхности и смывают всю грязь. В результате опасность возникновения царапин на лобовом стекле от работы дворников сводится к минимуму.

Форсунки веерного типа

Кроме очевидных преимуществ форсунки веерного типа имеют и недостатки. Однако минусов гораздо меньше, чем плюсов. Одним из них является то, что, пока дворники не убрали воду или омывающую жидкость со стекла, водитель лишен нормальной видимости. Этот минус вытекает из того преимущества, что жидкость, при ее разбрызгивании, покрывает стекло практически полностью. В сложной дорожной обстановке и на высоких скоростях появляется риск на мгновение потерять контроль над ситуацией. Именно этот факт чаще всего и останавливает некоторых автомобилистов от установки форсунок веерного типа на свой автомобиль. Однако те, кто уже поставил себе подобные устройства, как правило, остаются довольны их работой. А к данной особенности достаточно быстро привыкают. Тот факт, что такие устройства больше подвержены обмерзанию, чем классические варианты, отпугивает намного меньше автовладельцев. В крайнем случае можно использовать незамерзающую жидкость, которая рассчитана на более низкие температуры окружающего воздуха.

Как выбрать форсунки веерного типа?

Наилучшим вариантом можно считать приобретение фирменной форсунки стеклоомывателя, разработанной для конкретной модели автомобиля. В настоящее время существует довольно много производителей, изготавливающих форсунки веерного типа для различных машин.

Если же не удается найти устройство, предназначенное для своего железного коня, то можно воспользоваться универсальными моделями таких форсунок.

К примеру, изделия шведской компании Вольво подходят большинству современных автомобилей. Кроме того, неплохим вариантом может стать выбор универсальных веерных форсунок от корейского производителя SsangYong.

Замена штатных форсунок изделиями веерного типа

В отдельных случаях с установкой универсальных веерных устройств могут возникнуть некоторые сложности. Иногда их приходится регулировать по высоте, а также применять изоляционную ленту для уплотнения, если зона распыления оказывается слишком большой. Бывают случаи, когда автомобилисты вынуждены подтачивать корпус приобретенных устройств, если их нижняя часть оказывается шире чем у стандартных.

Технология, по которой осуществляется замена, довольно проста. Необходимо открыть капот автомобиля и демонтировать его обшивку. Далее, от штатной форсунки отсоединяют трубки, через которые подается вода или стеклоомывающая жидкость. После этого можно без труда снять сами форсунки. Затем на их место устанавливаются приобретенные изделия веерного типа. К ним подсоединяются трубки для подачи жидкости. На этом замена форсунок подходит к концу. Ни насос омывателя лобового стекла, ни другие элементы никаким образом не затрагиваются.

Вам понравилась статья? Она была полезной?

Да Нет

Похожие статьи:

autodont.ru

Веерные форсунки омывателя лобового стекла

Струйные жиклеры для омывания лобового стекла, установленные на заводе, не всегда обеспечивают должной очистки поверхности. Они быстро забиваются, да и сама эффективность работы оставляет желать лучшего. Лучший вариант — веерные форсунки омывателя лобового стекла.

Веерные форсунки омывателя лобового стекла

В чем их особенности? Как выбрать эти узлы для автомобиля? О каких особенностях монтажа стоит знать? Рассмотрим эти моменты более детально.

Назначение

Веерные форсунки отличаются более совершенной конструкцией, подразумевающей «капельное» распределение жидкости по большей площади лобового стекла, что обеспечивает быструю и эффективную очистку поверхности дворниками. В отличие от изделий струйного типа, где подача происходит 2-3 струями в определенное место.

Плюсы и минусы веерных форсунок омывателя лобового стекла

Перед покупкой и монтажом веерных форсунок, важно изучить их особенности, положительные и отрицательные качества.

К достоинствам верных форсунок стоит отнести:

1. Эффективное удаление загрязнений с поверхности стекла. Благодаря качественному распылению, дворникам легче справиться с грязью, пылью и даже засохшими насекомыми.

2. Полная обработка лобового стекла, за счет чего снижается риск образования царапин. В случае применения струйных жиклеров стеклоочистители проходят определенное расстояние по сухому стеклу.

3. Снижение расхода омывающей жидкости. При эксплуатации автомобиля в холодное время года приходится покупать «незамерзайку» — специальную жидкость, выдерживающую низкие температуры. Веерные форсунки позволяют снизить расход дорогостоящего состава, и сохранить средства в кошельке.

4. Дворники при первом же взмахе перемещаются по влажной поверхности. Как следствие, загрязнения лучше удаляются, а не размазываются по стеклу, как это происходит обычно.

Недостатки веерных форсунок:

1. После подачи жидкости через жиклеры, стекло покрывается множеством мелких капель. При этом видимость ухудшается до момента, пока стеклоочистители не пройдут первый цикл. Эта особенность, как правило, и раздражает автовладельцев, которые предпочитают струйные форсунки. Нельзя забывать, что потеря контроля дорожной обстановки даже на долю секунды, может привести к ДТП.

Струйные форсунки лобового стекла

2. Жиклеры веерного типа быстрее обмерзают на холоде. Вот почему автовладельцам, проживающим в северных регионах, важно задуматься о форсунках с подогревом.

Правила выбора веерных форсунок омывателя лобового стекла

Оптимальный вариант — покупка оригинальных жиклеров, которые подходят для работы на конкретном транспортном средстве. Большое количество фирм занимаются выпуском таких изделий, поэтому подобрать жиклер под конкретную модель и марку не составляет труда.

Если оригинальную деталь найти не удалось, доступна альтернатива — универсальные веерные форсунки. Их особенность заключается в возможности монтажа на целую группу марок и моделей транспортных средств. В крайних случаях, могут потребоваться небольшие конструктивные доработки.

Как вариант — покупка жиклеров от производителей Вольво или Ссанг Йонг (каталожные номера — 30655605 и 7845009010). Если выбирать из двух типов, большей универсальностью могут похвастаться детали корейского бренда. Их достоинства — низкая стоимость и возможность установить на целую группу авто — Мазда, Тойота, Дэу и прочие.

Какой выбрать обратный клапан ?

В заводской конструкции омывающего устройства часто не предусмотрено обратного клапана. Задача механизма — защита от стекания рабочей жидкости обратно в бачок омывателя в момент снятия питания с насоса. При этом клапан гарантирует непрерывную очистку лобового стекла. Конструктивно это обычный шарик с пружинкой, который перекрывает выход из жиклера при отсутствии давления.

Обратный клапан

Допускается применение веерных форсунок и без установки клапана. Но в этом случае требуется альтернативное решение — задержка движения стеклоочистителей по отношению к подаче жидкости. Она может быть организована двумя путями — с помощью электрической схемы или механических устройств. Благодаря такой переделке, омывающий состав проходит расстояние от емкости с жидкостью до жиклеров до момента, когда начнут работать дворники.

Применять можно следующие виды клапанов:

  • Обратные клапана для ВАЗ-2108 или 2109.
  • Зарубежного производства (для Volvo или Toyota).
  • Готовый тройник с клапаном от Mitsubishi.
  • Обратный клапан из компрессора аквариума. Преимущества — надежность и эффективность.

Продается устройство в магазине зоотоваров. Здесь же можно приобрести кусок трубки из силикона для создания патрубков. Такое изделие выдерживает повышенные температуры и отличается большим ресурсом (даже в сравнении с заводскими трубками, устанавливаемыми на ВАЗ).

Как смонтировать веерные форсунки?

Вопреки распространенному мнению, установка веерных форсунок лобового стекла не вызывает сложностей. Алгоритм действий следующий:

1. Демонтируйте обивку (теплоизоляцию), смонтированную на капоте (если она предусмотрена). Действуйте осторожно, чтобы не поломать хрупкие пистоны из пластика. Доставайте их специальным инструментом или с помощью пары отверток.

2. Снимайте прокладки из поролона, которые удерживаются на скотче двустороннего типа (в процессе монтажа вам потребуется новый кусок).

3. Отбрасывайте накладки на пластиковых элементах.

4. Снимайте трубки, через которые подается жидкость к заводским жиклерам.

5. Демонтируйте старые устройства. Они могут удерживаться на раме или капоте с применением креплений из пластика или гаек.

6. Ставьте веерные жиклеры (без крепления) и подводите к ним патрубки.

7. Подключайте обратные клапана к трубопроводам и патрубкам жиклеров, после чего фиксируйте их.

8. Убедитесь, что устройство нормально работает, а поток распыления капелек падает на ветровое стекло. Закрепите жиклеры.

Видео по установке веерных форсунок.

Учтите, что веерные форсунки омывателя лобового стекла для автомобилей ВАЗ или других авто часто требуют регулировки после монтажа, но у них нет угла наклона (вроде бы сейчас есть регулируемые форсунки, кто знает напишите в комментариях).

Изменить угол наклона, высоты или направления, стоит скорректировать основание жиклеров при помощи подпила, подрезки или наращивания основания. Здесь могут потребоваться специальные прокладки из пластика или резины. Важно, чтобы в результате регулировки жидкость покрывала стекло и не выходила за его границы.

remontavtovaz.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
