Робот или автомат: что лучше


А где еще они есть?

Нужно сказать, что идея использования мультидискового сцепления в «роботах» все сильнее захватывает умы производителей. Свои наработки есть у Mercedes: на SLS устанавливается 7-ступенчатая SpeedShift, коробка размещается в «хвосте» автомобиля и связана с двигателем карбоновым карданным валом. BMW в январе 2008-го представила M3 с коробкой производства Getrag, с двойным сцеплением от BorgWarner.

Позднее такая коробка появилась на BMW Z4 и доступна к заказу на купе 335i. FIAT/Chrysler в 2009-2010 году запустил в производство сухую, двухдисковую коробку с индексом С635, с предельной нагрузкой 350 ньютонов на метр. Этот «робот» вживили в AlfaRomeo MiTo. PSA Peugeot Citroën уставливает DCT-коробки на Peugeot 4007 и Mitshubishi Outlander, производства Getrag. Появление многодисковых коробок анонсировали и китайские автопроизводители BYD и QOROS.

Достоинства и недостатки

К бесспорным достоинствам мультидисковых АКПП относятся: быстродействие, минимальная задержка при переключении передач, экономия топлива, непрерывность тяги, возможность осуществления ручного управления.

К недостаткам можно отнести сложность конструкции и, как следствие, высокую стоимость. Для двигателей с тягой более 350 Н*м (+/- 50 Н*м) коробку приходится делать с мокрым картером, то есть со смазкой, что еще сложнее и дороже.

Преселективные коробки достаточно хорошо себя показали при размеренной езде и при ускорении, а вот при движении в городском трафике, из пробки в пробку, плавность переключения может вызывать отдельные вопросы.

Альтернативы

«Робот» с одним сцеплением

Роботизированная коробка передач по сути — обычная механическая коробка, в которой процессом переключения передач руководит электроника. Относительно недорогая коробка дешевле классического «автомата». Плюс тут, пожалуй, один — меньше рычагов управления. По сравнению с «механикой» ниже скорость переключения и выше расход топлива, а по сравнению с «автоматом» плохая плавность хода, то есть переключения обычно сопровождаются ощутимыми толчками.

Классический «автомат» (то, что все привыкли называть АКПП)

Он состоит собственно из гидротрансформатора и набора планетарных передач. Шестерни располагаются по окружности ведущего вала, по типу планет вокруг Солнца, и находятся в постоянном зацеплении. Блокируя ту или иную пару шестерней, можно менять передаточное отношение, скорость вращения выходного вала. Гидротрансформатор выполняет роль сцепления между двигателем и трансмиссией. С той лишь разницей, что отсутствует жесткая кинематическая связь. Передачи переключаются плавно, но и потери мощности на проскальзывании велики, отчего страдает динамика разгона и расход топлива.

Вариатор

Вариатор считается бесступенчатой трансмиссией. В любой коробке передач чем больше пар из ведомых и ведущих шестерней (передач), тем лучше. Это позволяет максимально эффективно использовать возможности двигателя в сочетании с топливной экономичностью. В идеале таких пар должно быть бесконечное множество. Создать бесконечную коробку передач, конечно, невозможно, но есть альтернативное решение.

www.kolesa.ru

Все про роботизированные коробки передач с двумя сцеплениями

Все чаше на рынке можно встретить автомобили оснащенные роботизированной трансмиссией с двумя сцеплениями, у которой есть свои плюсы и минусы, о них мы поговорим в дальнейшем. Многие автомобильные эксперты считают, что за таким типом коробок передач будущее, в пример можно привести VAGовскую роботизированную трансмиссию DSG-6. Ее экономичность и быстрое переключение передач подкупила многих автолюбителей по всему миру. Затем на рынке появилась DSG-7, которая прославилась своей ненадежностью и многие отказались от покупки автомобилей концерна VAG именно из-за боязни поломки и дальнейшего, достаточно дорогого ремонта.

Первый в истории робот с двумя сцеплениями

Отсчетом можно считать 1939 год, инженер Адольф Кегресс сконструировал прототип трансмиссии с двойным сцеплением, но к сожалению из-за недостатки финансирования, его труды не увенчались успехом и работа была заморожена почти на 40 лет.

Первым в истории автомобилем, который должен был обзавестись роботизированной коробкой передач с двумя сцеплениями, должен был стать Citroen Traction Avant. Это переднеприводный автомобиль с несущим кузовом, за все время производства появилось немалое количество вариантов исполнения кузова: четырехдверный седан, двухдверное купе, двухдверный кабриолет и пятидверный хэтчбек.

Воплотить идею Адольфа Кегресса в жизнь удалось инженерам из Porsche, грубо говоря обкатывать новую технологию стали на автомобилях 956 и 962C, предназначенных для кольцевых гонок. Но из-за большого веса, значительных габаритов и главное ненадежности, данная кпп в серийное производство не пошла и ее использование не выщло за пределы трека. В 1985 году попытки доработать трансмиссию предпринимали инженеры Audi установив коробку на раллийный автомобиль Sport quattro S1, к слову автомобилю удалось выиграть в американских соревнованиях по скоростному подъему на гору Пайкс-Пик.

В серийное производство, роботизированная трансмиссия поступила относительно недавно, первопроходцем стала компания Volkswagen установив преселективную трансмиссию на спортивный хэтчбек Golf Mk4 R32, произведенной компанией BorgWarner. Так что отсчетом появления роботизированной коробки для серийных автомобилей можно считать 2003 год. Следующим автомобилем получившим DSG стало немецкое купе Audi TT. Причем первые версии Direct Shift Gearbox (DSG) устанавливались на автомобили с поперечным расположением двигателя. Начиная с конца 2008 года, автомобили марки Audi получили собственную коробку с двойным сцеплением под названием S Tronic, которая устанавливалась на версии с продольным расположением мотора.

Какие бывают роботизироованные коробки передач с двумя сцеплениями

Их можно разделить на два типа:

  • с мокрым сцеплением;
  • с сухим сцеплением.

Как правило первый вариант используется на более мощных двигателях, крутящий момент которых превышает 350 Нм. Для того чтобы развеять миф ненадежности таких кпп, приведем в пример Bugatti Veyron, DCT на котором справляется с мощностью мотора в 1 250 Нм крутящего момента. Среди роботизированных тансмиссий устанавливаемых на автомобили марки Audi и Volkswagen, самым надежным роботом считается DSG-7 DQ500, в стоке способная «переварить» до 600 Нм крутящего момента. Трансмиссии с сухим сцеплением устанавливаются в основном на автомобили с маломощными двигателями, не превышающими отметку в 250 Нм крутящего момента. (полный список автомобилей с дсг 7).

Помимо Audi и Volkswagen еще несколько компаний оснащающие свои машины подобного типа коробками:

  • Lamborghini — компания использует 7-ми ступенчатый робот под названием Lamborghini Doppia Frizione (LDF). Устанавливается на модель Huracán LP610-4 2014 модельного года с 5.2 литровым силовым агрегатом V10 мощностью 610 л.с. и 560 Нм. крутящего момента. Важно отметить, Lamborghini Doppia Frizione (LDF) позволяет использовать функцию Launch Control для максимально быстрого ускорения при разгоне с места.
  • BMW — в 2008 году баварский производитель вывел на рынок M3 с коробкой производства Getrag, с двойным сцеплением от BorgWarner, получившей название M double-clutch transmission (M DCT). Затем она устанавливалась на модель Z4 второго поколения в версиях (sDrive35i и sDrive35is) и еще ряде моделей включая 135i. С 2014 года 7-ми ступенчатый робот (DCT) устанавливается на M3 в кузове F80  и М4 соответственно в кузове F82.
  • Mercedes-Benz использует 7-ступенчатую SpeedShift трансмиссию производства Getrag, устанавливая ее на модель SLA AMG, тот же блок DCT используется на модели Ferrari California. У компании Mercedes-Benz имеются и собственные разработки 7-ми ступенчатой коробки с двойным сцеплением, которая устанавливается на модели CLA 250 и GLA250.
  • Ford — начиная с 2008 года PowerShift с мокрым сцеплением устанавливается на модели Focus и C-Max. DCT произведена Ford Motor Company в сотрудничестве с Getrag и LUK. Есть еще один вариант PowerShift с сухим сцеплением, он менее надежен но его стоимость значительно ниже, стоимости варианта с мокрым сцеплением. Данная кпп также встречается на Volvo S60.
  • Acura — DCT с 9-тью передачами устанавливается на суперкар NSX.
  • KIA/Hyundai — корейские производители также решили устанавливать на свои модели роботы с двойным сцеплением (DCT), одной из первых таких моделей стал CEE’D GT. В планах компании установка данной кпп на модели Pro CEED GT, CEED Koup и еще несколько моделей не продающихся в нашей стране. Главными преимуществами робота с двойным сухим сцеплением является его экономичность и быстрое переключение передач. Hyundai устанавливает (EcoShift) на  Veloster,  Veloster Turbo, Sonata, i30 и Tucson.
  • Mitsubishi — для своих спортивных моделей Lancer Evolution X и Lancer Ralliart, компания использует спортивную коробку передач с двойным сцеплением, под названием Twin Clutch SST. Достоинствами TC-SST можно считать быстрое переключение пердач, позволяющее снизить время разгона.
  • Nissan — несложно догадаться, что DCT устанавливается на GT-R, который на сегодняшний день является одним из лучших в своем классе автомобилей. На спорткаре установлена 6-ступенчатая роботизированная коробка передач BorgWarner (DCT GR6) с двойным сцеплением. Переключение передач происходит за 0.15 секунд.
  • Porsche — изначально подобного рода коробки передач устанавливались исключительно на спортивные автомобили, они были разработаны в сотрудничестве с ZF Friedrichshafen AG. Гражданские модели получили Porsche Doppelkupplungsgetriebe (PDK), достаточно надежные и очень шустрые.
  • Peugeot/Citroen — одни из немногих, кто первыми стали устанавливать роботов на кроссоверы (Peugeot 4007 и Citroen C-Crosser). Автоматическая 6-ступенчатая коробка передач DCS с двумя сцеплениями устанавливается на модификации с 2.2 HDi 156 л.с. и 389 Нм крутящего момента.
  • Renault — французская компания также не упустила шанс испробовать современную технологию, в результате чего в 2010 году появился Megane с роботизированной коробкой с двойным сухим сцеплением EDC DC 4

И это далеко не полный список, новую технологию внедряют китайские производители на BYD и Qoros, немецкие на Smart и прочие.

Как устроена роботизированная коробка передач и принципы ее работы

Прежде всего, для ознакомления предлагаем посмотреть видео на данную тему

Вся конструкция состоит из (речь идет о кпп с масляной ванной):

  1. первичного вала четных передач;
  2. первичного вала нечeтных передач и заднего хода;
  3. масляного насоса;
  4. двойного сцепления;
  5. гидравлического механизма переключения;
  6. датчика включенной передачи;
  7. масляного фильтра;
  8. электрогидравлического блока.

Об основных отличиях мокрого сцепления от сухого мы поговорим в следующий раз, сегодня речь пойдет об общем устройстве трансмисий такого типа. Данная коробка представляет собой механическую кпп с системой управления передач и сцеплением фрикционного типа. Главным преимуществом можно считать два ряда передач , каждый из которых соединен с маховиком двигателя через собственное сцепление. Первый ряд отвечает за нечетные передачи и задний ход, второй соответственно за четные. Не будем углубляться в терминологию, проще говоря пока автомобиль едет на нечетной передачи, коробка уже держит включенной следующую передачу, но без подачи момента. Как только происходит переход на следующую передачу, диски первого сцепления размыкаются, а другого — наоборот, смыкаются. Отсюда и более плавный ход и ощущение постоянного ускорения.



Плюсы и минусы роботизированных трансмиссий с двумя сцеплениями

Начнем с преимуществ:

  • экономичность, одно из главных достоинств данных трансмиссий, причем стоит отметить, что показатели расхода топлива на версиях с сухим сцеплением ниже, чем на мокрых;
  • плавность хода. Из-за особенности переключения передач, которые идут одна за одной удалось полностью избавиться от легких толчков, которые присуще классическому автомату;
  • динамика;
  • возможность выбрать режим работы трансмиссии ;

Теперь поговорим о недостатках

  • одним из главных является ненадежность и выход из строя мехатроника. По большей части это проблема DSG-7;
  • дорогая в ремонте и обслуживании;
  • чувствительна к тяжелым дорожным условиям.
  • металлический лязг при проезде лежачих полицейских или неровностей (речь о DSG-7)
  • стоимость производства роботизированной трансмиссии с двумя сцеплениями достаточно дорога.

Выводы

Из всего вышеуказанного можно сделать вывод о том, что с каждым годом все больше производителей пытается освоить для себя новый тип трансмиссий и список моделей оснащенных преселективной коробкой передач будет только увеличиваться. Как и у любой трансмиссии у DCT есть свои плюсы и минусы. Если вы являетесь первым владельцем авто и оно на гарантии, то можно ни о чем не беспокоиться, а вот покупая автомобильна вторичном рынке нужно быть предельно внимательным, особенно если речь идет о DSG-7, особенно DQ200, которая считается самой проблемной из всех. За остальными кпп таких существенных проблем замечено не было, но как говориться раз на раз не приходится и во многом надежность зависит от самого водителя и стиля езды.

akppwiki.ru

Новая трансмиссия DCT от KIA будет представлена на автосалоне в Женеве — TurboAnimals

Менее чем через сутки начнется главное весеннее автомобильное событие — 85 Международный Автосалон в Женеве. И будут там показывать не только сами автомобили, но и то, что делает их комфортнее, безопаснее, удобнее, экономичнее, быстрее. Одну из таких новинок покажет компания KIA, — серийную автоматизированную семиступенчатую коробку передач с двумя сцеплениями DCT

Созданием новой коробки передач занимались специалисты Центр Исследований и Разработок KIA в Корее. Полностью самостоятельная разработка компании стала более эффективна и экономична, по сравнению с существующей в настоящее время шестиступенчатой трансмиссией компании. Быстрые переключения передач без разрыва мощности, с возможностью ручного выбора передачи, позволят достичь большего комфорта или спортивных ощущений от управления автомобилем в зависимости от выбранного режима движения.

Не маловажным является и тот факт, что новая роботизированная трансмиссия DTC способна передавать до 300 Н.м. крутящего момента, что значительно больше, чем могут «переварить» используемые в настоящий момент традиционные гидроавтоматы компании.

Трансмиссия DCT от KIA имеет два сцепления работающих с сухим картером. Каждое из сцеплений имеет электромеханический привод и инновационный первичный вал с двумя шестернями. Полый первичный вал работает с четными передачами, а идущий внутри него сплошной вал, отвечает за нечетные передачи. Подобная компоновка позволяет максимально быстро переключать передачи за счет того, что соседние передачи всегда имеют состояние предварительно включенных. Кроме того, это позволяет значительно экономить место при размещении других элементов трансмиссии.

К сожалению, перечень моделей, которые получат новую трансмиссию, пока что не называется,  известно лишь обтекаемое «подходящие по параметрам». Однако стоит наедятся на то, что в рамках большой презентации новой трансмиссии на Автосалоне, будут названы основные носители новинки.

О Дмитрий Абросимов

Дмитрий Абросимов автор новостей TurboAnimals и Руководитель Opel Club Россия.

turboanimals.ru

Семиступенчатая трансмиссия PowerShift 7DCT300 с двумя сцеплениями

Один из крупнейших производителей автомобильных трансмиссий – компаниия Getrag подготовила к выпуску в 2015 году семиступенчатую автоматическую трансмиссию PowerShift 7DCT300 с двумя сцеплениями для переднеприводных легковых автомобилей с поперечным расположением двигателя. В ее конструкции удачно сочетаются два многодисковых сцепления с элект-рогидравлическими приводами переключения передач. Новая 7-ступенчатая трансмиссия PowerShift 7DCT300 с двумя сцеплениями разработана на базе 6-ступенчатой трансмиссии PowerShift 6DCT250, выпускаемой в настоящее время предприятиями компании Getrag в количестве более 1 млн в год. Разработка улучшенной конструкции была произведена в связи с возросшими требованиями к экономичности, динамике и экологии легковых автомобилей. Поставленные при разработке цели были достигнуты заменой «сухих» сцеплений на работающие в масле многодисковые муфты с электрогидравлическими приводами и увеличением числа передач с шести до семи. При этом диапазон передаточных чисел был расширен до 8,6. Зарекомендовавшие себя в эксплуатации электромеханические приводы механизма переключения передач остались без изменения. Дополнительно были реализованы конструктивные мероприятия, обеспечившие работу системы «стоп-старт» и движение автомобиля накатом с выключенным двигателем. Была предусмотрена также модификация трансмиссии для автомобилей с гибридным приводом, в состав которого входит электродвигатель мощностью до 110 кВт. Работающие в масле многодисковые муфты имеют следующие преимущества перед «сухими» сцеплениями: момент инерции их ведущей части на 70% меньше; они выдерживают на 300% большую тепловую нагрузку; суммарная масса многодисковых муфт в данной конструкции меньше на 10 кг, чем у предшествующей трансмиссии с «сухими» сцеплениями. Применением многодисковых муфт сцеплений было не только достигнуто увеличение входного крутящего момента с 250 до 300 Нм, но и повышена максимально допустимая частота вращения на входе в трансмиссию до 7500 об/мин. При этом был существенно улучшен контроль за передаваемым сцеплениями крутящим моментом по величине давления масла в выжимных гидроцилиндрах. Характерные для многодисковых муфт потери мощности, связанные с относительным проскальзыванием ведущих и ведомых дисков в периоды холостого хода, в новой трансмиссии были значительно снижены, в частности применением маловязкого масла. В результате проведенных конструктивных мероприятий и оптимизации параметров отдельных узлов трансмиссии, а также применения особо маловязкого масла удалось снизить расход топлива при эксплуатации автомобиля в режиме нового европейского цикла на 5%. При этом масса агрегата была снижена с 72 до 67 кг. Базовая конструкция трансмиссии выполнена по трехвальной схеме. Межосевое расстояние между ведущими валами и ведомым валом с дифференциалом может иметь три значения. В стандартном исполнении оно равно 188 мм, при компактном размещении агрегатов автомобиля используется трансмиссия с межосевым расстоянием 183 мм, а для полноприводных автомобилей предлагается трансмиссия с меж-осевым расстоянием 192 мм. Первая и вторая передачи снабжены двойными синхронизаторами, остальные передачи включаются посредством одинарных синхронизаторов. Каждое из двух сцеплений имеет отдельный привод, состоящий из силового гидроцилиндра, датчика давления, героторного насоса и 12-вольтового электродвигателя постоянного тока. Электродвигатели используются и для переключения передач посредством ползунов с вилками, и для привода героторного насоса, подающего масло в муфты для их охлаждения. Так как электродвигатели действуют только в относительно короткие периоды включения сцеплений и переключения передач, расход электроэнергии на обслуживание трансмиссии невелик и соответствует в среднем 24-31 Вт. К преимуществам электроприводов в механизмах управления трансмиссией следует отнести возможность их действия при неподвижном автомобиле и неработающем двигателе. Электронный блок управления трансмиссией установлен на ее корпусе снаружи. Он связан посредством жгута проводов с пятью электромоторами, двумя датчиками частоты вращения, датчиком температуры масла, датчиком действующей передачи и двумя датчиками давления в приводах сцеплений. Программное обеспечение электронного блока управления было разработано с учетом пожеланий 23 автопроизводителей, использующих трансмиссии компании Getrag с двумя сцеплениями. В новую трансмиссию заливается специальное маловязкое масло в количестве 3,5 л из расчета на весь срок ее службы. Обычно трансмиссия оснащается дифференциалом открытого типа, поэтому заливка масла производится после ее установки на автомобиль и монтажа колесных приводов. Однако по желанию производителя автомобиля она может быть снабжена дифференциалом закрытого типа и поставлена с залитым в нее маслом. Согласно данным анализа рынка, в 2012 году доля автомобилей, оснащенных трансмиссиями с двумя сцеплениями, была равна в Европе 9%, а в США – только 4%, но в 2018 году ожидается увеличение этой доли до 13 и 7% соответственно. Предполагается, что в Китае доля таких автомобилей достигнет в 2018 году 11 %.

  • Вадим Володин

www.abs-magazine.ru

Устройство, принцип действия. Схема кпп

Благодаря новейшим конструкторским разработкам, современный авторынок представляет автомобили с улучшенными эксплуатационными и динамичными характеристиками. При создании коробок передач нового поколения немалое внимание уделяется максимальному упрощению управления, повышению комфортности вождения. Прежде всего усовершенствуются механизмы, входящие в состав трансмиссии транспортных средств. 6 ступенчатая коробка передач механического типа – наиболее востребованная конструкция, имеющая ручное управление переключения скоростей.

Основные преимущества шестиступенчатых коробок передач

Техническое превосходство 6 ти ступенчатой коробки передач перед предшествующими моделями состоит в следующем:

  1. Благодаря снижению разрыва между передачами, смена скоростей осуществляется намного быстрее (появился новый термин «короткоходные передачи»).
  2. 6 ступенчатая акпп dcps имеет повышенный эксплуатационный ресурс.
  3. Снижение количества оборотов выходного вала приводит к уменьшению расхода горючего (особенно хорошая экономия бензина или дизельного топлива наблюдается при эксплуатации автомобиля на загородных трассах).
  4. Улучшены динамические характеристики (разгон авто до 100 км/час).
  5. При помощи электронного блока создаются лучшие условия для перехода на другой режим.
  6. Улучшен комфорт при управлении автомобилем.

МКПП 6 ступенчатая по техническому обслуживанию не отличается по требованиям от пятиступенчатой конструкции. Комплектующие и расходные материалы имеют сходную стоимость. Степень сложности и цена ремонтных работ также сопоставимы с предыдущей версией.

КПП 6 ступенчатая описание конструкции на примере модели Volkswagen Touareg

Шести-ступенчатая коробка передач современного автомобиля марки Туарег является ярким представителем устройств нового поколения. Данная конструкция имеет ряд передаточных чисел улучшенной плотности, благодаря чему осуществляется передача максимального крутящего момента на колеса транспортного средства. Данное свойство коробки особенно ценится при эксплуатации машины на дорогах плохого качества и при быстрой езде по ровным покрытиям (спортивные модели).

Схема механической коробки модели Touareg:

1 – картер механизма сцепления; 2 –вал первичный; 3 – ведущая шестерня; 4 – муфта синхронизатора; 5 –шестерня VI передачи; 6 –шестерня III передачи; 7 –шестерня IV; 8 –шестерня II передачи; 9 –шестерня I передачи; 10 – шток с вилкой для переключения передач; 11 –шестерня передачи заднего хода; 12 – вторичный вал; 13 – промежуточный вал; 14 – задний отсек КПП; 15 –шестерня I передачи и передачи заднего хода; 16 –шестерня II передачи; 17 –шестерня IV передачи; 18 –шестерня III передачи; 19 –шестерняVI передачи; 20 –шестерня постоянной передачи.

При передаче мощности на колеса задействованы зубчатые колеса, размещенные на первичном, вторичном и промежуточном валах.

  • момент вращения сообщается на трансмиссию при помощи дисков механизма сцепления;
  • валы опираются на радиальные подшипники;
  • шестерни неподвижного типа выполнены совместно с валами;
  • подвижные шестерни зацеплены с неподвижными зубчатыми колесами;
  • при включении заданной скорости соответствующие синхронизирующие муфты соединяют шестерни с валом вторичным, при этом момент вращения передается на главную передачу, с целью дальнейшего приведения в движение колес автомобиля.

Схема синхронизирующей муфты

В состав синхронизатора входят следующие элементы:

  • Ступица (1).
  • Кольцо наружное (3).
  • Блокираторы (2).
  • Сухарики (4).
  • Листообразная пружина (5).

Конструкцией ступицы предусмотрены специальные шлицы, нарезанные на внутренней поверхности. При помощи шлицов ступица плотно сидит на вторичном валу. Внешний диаметр оформлен шлицами для соединения с подвижным кольцом.

На внутреннем диаметре кольца наружного имеются специальные прорези для зацепления со ступицей и вращающимися зубчатыми колесами. Вилка входит в проточенную канавку кольца для переключения скоростей.

Назначение колец с коническими стенками – уравнивать (синхронизировать) скорость вращения валов – промежуточного со вторичным. Это обеспечивает плавное включение шестеренок выбранного режима. Детали, под названием «сухари», расположены на пружине листового типа (5).

Принцип срабатывания синхронизатора:

  1. Переключение скоростей осуществляется при выключенном сцеплении.
  2. Выходной вал силового агрегата отделен от первичного.
  3. Шестерни находятся в свободном вращении, т. к. поток мощности пока не передается от двигателя на колеса автомобиля.
  4. Вилка штока передвигает синхронизирующую муфту к рабочей шестерне (в соответствии с выбранным режимом).
  5. Происходит выравнивание скоростей муфты синхронизатора и заданного зубчатого колеса.
  6. Далее происходит сопряжение валов КПП (первичного, промежуточного, вторичного) через систему зубчатых зацеплений шестерен.
  7. Теперь каждый вал крутится с определенной скоростью.
  8. Скорость их вращения пропорциональна передаточному числу, в соответствии с выбранным режимом.

Описание шести-ступенчатой коробки 0А5 Volkswagen

Современные решения коробок нового поколения преследуют цель максимально передать момент кручения на ходовую часть от двигателя внутреннего сгорания повышенной мощности. Переход на 6-ступенчатые варианты МКПП дает возможность уменьшить разрыв значений передаточных отношений между соседними диапазонами. Удачное сочетание параметров многоступенчатой коробки с характеристиками ДВС существенно снижает потребление топлива. Комфорт переключения скоростей и отличная динамика при разгоне авто также являются следствием использования шести-ступенчатых МКПП.

6-ступенчатые коробки отличаются компактными размерами. Они гармонично размещаются в отведенном пространстве под капотом передней части транспортного средства. Пример компоновки МКПП в Фольксваген Транспортер Т5:

Коробка передач 0А5 – шести-ступенчатая механика, разработана для авто с моторами типа V6, R5-TDI. Данная коробка способна развивать момент кручения, равный 500 Ньютон-метрам. Конструкция предназначена для полноприводных моделей. Длина коробки модели 0А5 Фольксваген существенно уменьшена, благодаря уникальной конструкции четырех-вального типа. Оригинальное расположение валов в сборе с шестернями позволяет скомпоновать устройство для размещения в ограниченном подкапотном пространстве.

Шести-ступенчатая коробка передач четырех-вальная:

2 – первичный вал; 1,3,4 –вторичные валы; 5 – колесо главной передачи; R – шестерни з/х (заднего хода).

Мелкими цифрами на схеме обозначены шестерни I, II, III, IV, V, VI передач.

Момент вращения передается при помощи зубчатых зацеплений ведущих/ведомых шестерен первичного и двух вторичных валов на ходовую часть. При этом поток мощности перераспределяется в заданном режиме. От силового агрегата мощность передается через трансмиссию к главной передаче, в соответствии с выбранным передаточным отношением.

Устройство шестиступенчатой коробки 6 SPEED POWERSHIFT 6DCT450

Трансмиссия с данной автоматизированной 6-ступенчатой коробкой передач устанавливается на моделях автомобилей Форд, Ленд Ровер, Вольво. Расшифровка названия коробки 6DCT450:

  • цифра 6 обозначает количество режимов;
  • в аббревиатуру DCT включены характеристики муфты сцепления и трансмиссии;
  • 450 – величина максимального момента вращения.

Схема устройства коробки передач 6DCT450:

  1. Центральный вал.
  2. Первичный (полый).
  3. Вторичный (I и IVскорости).
  4. Первое сцепление.
  5. Демпфер.
  6. Второе сцепление 2
  7. Полуось главной передачи.
  8. Главная передача.
  9. Вторичный вал (V VI скорости и передача з/х).

Схема трансмиссии механической коробки передач 6DCT450:

Особенностью данной трансмиссии является наличие двойного сцепления (2). Ручное управление режимами и включение двойного сцепления производится при помощи гидропривода. Благодаря двойному сцеплению, обеспечивается синхронное переключение двух скоростей, в результате чего, режимы сменяются без прерывания потока мощности.

Особенности эксплуатации МКПП 6DCT450

Совет: При остановке транспортного средства более, чем на 40 секунд (например, на светофоре), нужно перевести селектор в режим N (нейтраль) либо P (паркинг). В противном случае, трансмиссия ошибочно отреагирует на вынужденную остановку, как на сигнал о поломке автомобиля. При этом отключается одно из сцеплений. Чаще всего перестают работать II, IV, VIпередачи, а также режим заднего хода. Не все механики знакомы с этой особенностью и пытаются решить проблему при помощи замены трансмиссионного масла, масляного фильтра, капитального ремонта коробки передач.

motoran.ru

плюсы и минусы, отличие от автоматической

Автопроизводители стремятся найти оптимальные технические решения во время проектирования различных узлов транспортного средства. В результате появляются конструкционные новинки. Примером служит эволюция трансмиссии. Сейчас можно наблюдать различные варианты коробок переключения передач, которые успешно конкурируют между собой. Существуют механические, автоматические, роботизированные КПП либо бесступенчатые вариаторы.

В статье выясним, что такое роботизированная коробка передач, какими достоинствами и недостатками она обладает по сравнению с другими типами трансмиссии. Ведь часто от степени комфорта управления автомобилем зависит не только наше настроение, но и безопасность на дороге.

Что такое коробка — автомат робот

Начнем с того, что робот — это по сути механика, у которой переключаются передачи и выжимается сцепление автоматикой. Если взять, к примеру, тойоту короллу на роботе, которая выпускалась с 2007 года, то у нее роботизированная коробка — это один в один механика, у которой убрали обычный рычаг КПП и сцепление и вместо них поставили специальные сервоприводы — актуаторы. Из этого следует, что ездовые качества авто будут во многом схожи с обычной механикой, только не придется самому переключать передачи.

Работа этих КПП заключается в том, чтобы принять от водителя информацию в цифровом виде, а затем, правильно и быстро обработав ее, перевести все в механические манипуляции с шестернями и валами. Для управления выбором передач вместо обычного рычага, который соединен тросами или тягами с коробкой используется рычаг — джойстик, который лишь указывает электронике нужную передачу. За логическую часть отвечает электронный блок управления (ЭБУ).

Внешний вид рычага управления роботом на тойоте королле

Учитывая отзывы пользователей, отметим, что этот тип автомобильных редукторов обладает большинством достоинств автоматической трансмиссии и сочетает экономность и надежность автомобильной «механики». Для покупателя робот обойдется дешевле, чем классический «автомат», а это значит, появляется дополнительный позитивный аргумент в их пользу.

Большинство популярных автоконцернов занимаются выпуском моделей различных ценовых сегментов с установленными на них роботизированными узлами трансмиссии. Даже в бюджетном сегменте Renault в 2016 году выпустил автомобиль с «роботом» на борту.

Как работает роботизированная коробка

За основу роботизированного блока переключения скоростей в большинстве автомобилей взята механическая КПП. При этом манипуляции с переключением между ступенями занимаются специальные конструкционные надстройки, которые называются сервоприводами. В некоторых источниках эти переключатели имеют название – актуары. Один из них занимается включением/выключением сцепления, а миссией второго является физическое перемещение шестеренок в коробке. Это значит, что их работа помогает избавиться в салоне автомобиля от педали сцепления.

Внешний вид актуатора сцепления робота

Не все конструкции приводов одинаковые. Инженеры создали две их разновидности. В первом случае работоспособность поддерживается с помощью электричества, а во втором случае за плавность и быстроту переключений отвечает гидравлика. Обычно отзывы не всегда однозначные, поэтому опишем оба варианта.

  1. Популярным устройством является электропривод. Данная конструкция отличается меньшей стоимостью и может ставиться даже на машины бюджетного класса. В основе управления заложен электромотор с редуктором и исполнительный механизм.
  2. В гидравлической системе переключение передач выполняется с помощью цилиндров, толкаемых силой электромагнитных клапанов. Принцип работы в этом случае схож с классическим «автоматом». Вторым названием таких устройств является «электрогидравлический привод». Конструкция дороже обычного электропривода, но это компенсируется быстротой переключения между передачами. Также водитель не ощущает возникновение каких-либо резких провалов. Блок ставится на более дорогие автомобили.

Управление всеми операциями возложено на встроенный компьютеризированный узел. Он проводит контроль за оборотами двигателя, текущей скоростью автомобиля, получает информацию от ABS, антизаносной системы и отдает команды на исполнительный механизм.

Устройство сцепления в роботе

Первые «роботы» в автомобилях устанавливались с одним сцеплением. Эксперимент получился неоднозначным. Выявилось достаточное количество недостатков такой конструкции. В результате разработок появились КПП с удвоенным сцеплением. Рассмотрим эти типы коробок и их работу.

Устройство робота с двумя сцеплениями

  1. Одно сцепление. Основой коробки переключения скоростей являются два вала: первичный и вторичный. На первичный (ведущий) вал подается вращение от двигателя. С мотором его разделяет сцепление. От вторичного (ведомого) вала посредством шестерен вращение передается на колеса. По команде электроники первый сервопривод разъединяет сцепление, а второй после разрыва занимается перемещением синхронизаторов так же, как это бы делал водитель рычагом на механической коробке. Однако, электроника «бережет» сцепление, и разрыв мощности часто становится заметен в салоне (эффект «кивания головой» пассажиров, когда временно пропадает тяга).
  2. Два сцепления. Снизить эффект от негативного воздействия провалов тяги конструкторы попытались с помощью двойного сцепления. В результате появились конструкции, получившие общее название DCT (Dual Clutch Transmission). Позже концерном Volkswagen были разработаны шестиступенчатые коробки DSG (Direkt Schalt Getrieb). Эта аббревиатура, являющаяся просто товарным знаком, стала синонимом всех коробок с двойным сцеплением, также как слово «ксерокс» вошло в обиход не торговой маркой, а бумажной копией. У DSG в конструкции есть два первичных вала, один из которых находится внутри другого. Оба вала имеют соединение с мотором с помощью индивидуальных сцеплений. «Умная» коробка, запуская автомобиль в движение, включает первую скорость, но одновременно на втором валу входит в зацепление шестерня для второй передачи. Второй вал ждет замыкания своего сцепления и одновременного размыкания с первой передачей. Это экономит время переключения и обеспечивает плавность перехода между ступенями. Есть второе название таких коробок – «преселективные» (предугадывающие выбор). Например, для автомобилей Гольф время переключения роботизированной коробки составляет лишь 8 миллисекунд.

Инженеры, усовершенствую конструкцию двойного сцепления, разработали две разновидности этого узла. В первом случае было решено оставить окружение сцепления воздушным («сухой» тип), а во втором случае в узел залили рабочую жидкость («мокрый» тип). У водителей, предпочитающих агрессивный стиль вождения и резкие, глубокие нажатия на педаль газа, сухое сцепление будет часто перегреваться, что приведет к быстрому выходу его из строя.

Для снижения негативного воздействия на фрикционы в блоке залито масло. Отрицательный эффект также появился за счет проскальзывания и небольшой потери мощности в это время, но узел стал выдерживать более суровые нагрузки. Это положительно сказалось на его долговечности.

Преселективные трансмиссии в своем арсенале имеет большинство ведущих автоконцернов, среди которых Fiat, BMW, Ford, Mitsubishi. Показателем перспективности является то, что даже в Porsche признали уместность данной конструкции, ведь компания берет на вооружение только проверенные и перспективные модели. Разработки в этом направлении продолжаются.

Плюсы и минусы роботизированной коробки передач

К преимуществам относятся:

  1. Конструкция узлов скомпонована на основании проверенных временем механических коробок передач. За счет этого повышается общая надежность агрегата, которая выше, чем у вариаторов.
  2. Занимаемый объем в подкапотном пространстве существенно меньше, чем у классических «автоматов», соответственно расход на масло во время эксплуатации для данной коробки будет ниже, чем у аналогов.
  3. Работоспособность сцепления, особенно мокрого типа, у «роботов» на 25-30% выше.
  4. Также отличие роботизированной коробки передач от автоматической заключается в стоимости производства и ремонта этого агрегата, говорящее в пользу «роботов», а не «автоматов» и вариаторов.
  5. Большинство современных коробок с роботизированным управлением имеет возможность переключать ступени в ручном режиме, что схоже с Типтроником на автоматических КПП.
  6. Масса коробки-робота значительно меньше АКПП. Это дает преимущества при установках на малогабаритные авто, где масса даже в несколько десятков килограмм играет существенную роль.
  7. Расход топлива на автомобилях, агрегатированных «роботами», сопоставим с расходом на механических КПП и меньше, чем у остальных конструкций при прочих равных условиях.

К недостаткам относятся:

  1. Есть конструкции с роботизированными коробками, у которых задержка между переключениями передач достигает двух секунд. Это относится к электрическим переключателям. При такой езде теряется динамика и может возникать дискомфорт для водителя.
  2. Использование гидроприводов для ускорения переключений повышает скорость между включением ступени до 0,05 с. Однако, эта конструкция значительно удорожает весь узел. Тормозную жидкость, используемую в качестве рабочей жидкости, необходимо постоянно удерживать под высоким давлением, что отнимает часть мощности у двигателя. Гидравлика становится эффективной больше у мощных автомобилей или машин премиального класса.
  3. Более дешевые модели не обеспечивают адаптивной подстройки автоматики под стиль вождения владельца автомобиля.
  4. Преселективные модели пока еще достаточно дорогие в ремонте. Хотя механическая часть весьма надежна как и у простой механики, при недоработанных прошивках ЭБУ и неидеальной конструкции сцеплений часто случается преждевременный износ последних. А все «навесное» оборудование робота (сцепления, ЭБУ, актуаторы) стоит приличных денег. Поэтому при покупке авто с пробегом стоит проверять робот с особой тщательностью и узнать сроки последнего его обслуживания, посмотреть чеки на выполненные работы.

Но все же большинство положительных факторов достаточно легко перекрывают все негативные моменты. Поэтому для того чтобы насладиться всеми «плюсами» роботов, необходимо выбирать новые варианты конструкций, в которых основные недостатки минимизированы или полностью устранены.

Заключение

Процесс окончательного усовершенствования роботизированных коробок еще не наступил. Инженеры стремятся сделать конструкцию более надежной и быстрой, и по некоторым показателям это им удается. При этом авто с «роботами» находят своих поклонников уже сейчас.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

ktonaavto.ru

Какие бывают типы коробок передач и чем они отличаются?

На сегодняшний день существует целый ряд разновидностей коробок передач — и речь не только об автоматических коробках — даже такие простые по конструкции «ручки» сегодня имеют различные подвиды и надстройки. Но прежде, чем мы перейдём реку знания об этом вброд, давайте чётко поймём, что такое коробка передач и для чего она нужна!

Как работает КПП?

Коробка передач в автомобиле (или на любом другом механическим транспортном средстве) — это рычажная (с точки зрения физики) пошаговая система, которая буквально передаёт энергию от двигателя колёсам — то есть та сила, которую вырабатывает двигатель, чтобы привести в движение колёса, сначала проходит через специальную систему, называемую коробкой переключения передач (или распространённой аббревиатурой — КПП). Образно и часто физически коробка передач находится между двигателем и ведущими колёсами — это своего рода посредник в процессе, который заставляет автомобиль двигаться, и это простая в случае механической КПП или вариатора (об этом ниже) и сложная практически во всех остальных случаях часть машины… Как правило.

Для объяснения логики работы КПП давайте вспомним физику школьной программы — рычажную систему. Помните, преподаватель, скорее всего, приводил в пример строительство знаменитых египетских Пирамид, когда строители должны были поднимать на огромную высоту тяжёлые камни. Или Вы вспомните систему рычагов из знаменитой фразы её первооткрывателя — Архимеда: «Дайте мне точку опоры, и я переверну Землю!». Суть её заключалась в том, что, к примеру, если Вы возьмёте длинную палку (это и будет рычаг), поставите её посередине на точку опоры, с одной стороны подвесите груз, а за другой возьмётесь руками, чтобы опустить его и тем самым поднять другой конец с грузом, то чем дальше от Вас будет находиться точка опоры, тем легче Вам будет поднять груз (меньше усилий прилагать для приведения в движение рычага), но тем большее расстояние пройдёт Ваша рука вместе с концом палки, за которую она держится. И наоборот — чем ближе Вы переместите точку опоры, тем больше силы Вам придётся приложить, чтобы передвинуть Ваш конец палки, но тем больше Вы переместите груз (и на бóльшую высоту, между прочим).

На самом деле рычажная система применяется вокруг нас практически везде — даже внутри нас — наши челюсти, ряд изгибов тела — всё это работает на системе рычагов. В быту в качестве примеров можно привести плоскогубцы, тачка для перевозки сыпучих материалов, классические открывалки бутылок — даже ножницы. Ну и, конечно же, коробка передач в нашем автомобиле.

Но возможно, принцип работы рычажной системы в коробке передач автомобиля проще всего будет понять на примере велосипеда, сравнивая две разновидности из них: классический советский односкоростной велосипед и современный горный хардтэйл с возможностью переключения скоростей. В односкоростном велосипеде у Вас всегда будет одинаковое соотношение частоты оборотов педалей и частоты оборотов ведущего (заднего) колеса, а это значит, что у Вас, к примеру, попросту не хватит сил, чтобы забраться в достаточно крутую горку, потому что Вы не сможете давить с такой силой на педали. С другой стороны, на высокой скорости, возможно, Вы бы смогли разогнать этот «чугунный» велосипед ещё быстрее, но Вы не сможете так быстро двигать ногами, хотя силы Вам вполне бы хватало.

А вот велосипед с возможностью переключения скоростей решает вышеописанные задачи: в нём используется та же система рычагов, но только не привычная нам, описанная выше — роль рычагов здесь играют звёздочки: ведущие и ведомые, которых на скоростном велосипеде целый набор — как правило, несколько (2-3) ведущих разных размеров, и ведомых (от 6 до 10) — также разных размеров. И вот, перебирая различные ведущие и ведомые звёздочки, перекидывая цепь, мы меняем передачи и, соответственно, требуемую для раскрутки колеса силу и скорость его вращения.

Так, если мы выберем самую маленькую ведущую звёздочку и самую большую ведомую, то мы получим самую низкую передачу и самое маленькое передаточное число (об этом ниже), когда нам потребуется много раз провернуть педали, чтобы колёса сделали хотя бы один оборот — проще говоря, активно крутя педали, мы будем ехать всё равно очень медленно, но зато сможем забраться таким образом в самую крутую горку. А вот если мы сделаем наоборот — выберем самую высокую передачу, то цепь будет накинута на самую большую ведущую звезду (где находятся педали) и самую маленькую ведомую и, таким образом, нам потребуется сделать всего 1 оборот педалей, чтобы колёса провернулись несколько раз и наш велосипед поехал, соответственно, очень быстро.

Собственно, коробки передач в автомобиле работают таким же образом, только не существует в автомобиле коробки, которая работала бы прямо вот так в точности как в велосипеде — имея набор звёздочек и цепь, соединяющую их. А ещё у авто, как правило, гораздо меньшее число возможных передач — обычно от 4 до 8 — чем старее коробка, тем меньше там, как правило, передач, а чем он новее, тем их больше; кроме того, чем быстрее должен ехать авто, тем там больше передач — речь здесь о легковых автомобилях. А вот в грузовых может быть и 10 и даже больше передач. А бывают и вовсе коробки без чёткого набора передач — точнее, их число у автомобиля бесконечно — речь идёт о вариаторе.

Итак, какие бывают типы коробок передач и чем они отличаются друг от друга? Давайте начнём с основных и (пока) самых распространённых вариантов коробок в современном автомобиле.

Механическая коробка передач

Также известная как «ручка» или «механика», как было отмечено выше. Этот тип требует от водителя больше всего телодвижений во время ускорения или замедления автомобиля, Вам нужно постоянно давить на педаль сцепления, а затем переключать передачи вручную с помощью рычага переключения в центральной части салона автомобиля под панелью. Большинство современных автомобилей с механической коробкой передач имеют пять-шесть скоростей, не считая задней передачи. Это самый старый и самый простой тип коробок — в первые годы зарождения автомобилей, все машины оснащались механической коробкой передач.

В целом, устройство МКПП достаточно простое, эффективное и позволяет водителю иметь прямой контроль над автомобилем, за что механику любит отдельная категория водителей, которая любит всегда контролировать динамику машины. С другой стороны, механическая коробка всегда требует работы одной руки, особенно, в условиях города. Она также требует некоторого мастерства и немного практики, чтобы умело владеть механической коробкой передач и особенно правильно плавно отпускать педаль сцепления.

Вместо звёздочек роль рычагов в МКПП выполняют шестерни разных размеров, а вместо цепи эти шестерни напрямую зубьями на краях соприкасаются друг с другом. Рычагом переключения коробки мы попросту перекидываем шестерни друг на друга, меняя размеры работающих вместе ведущей и ведомой шестерни. На рисунке ниже Вы можете увидеть примерную схему работы 7-ступенчатой механической коробки передач.

При этом, во время переключения нам необходимы две очень важные вещи, которые являются непременными спутниками любой современной МКПП: сцепления, потому что во время переключения работающий двигатель должен быть отсоединён от коробки, и синхронизатора, потому что двигающиеся на высокой скорости шестерни не всегда возможно соединить так, чтобы пазы их зубьев совпали.

Автоматическая коробка передач

Разработанной ещё в далёком 1920 году и сильно модернизированной с тех пор, автоматической КПП снабжается большинство автомобилей, продаваемых на сегодняшний день. И легко понять, почему: на самом деле это из-за высочайшего удобства по сравнению с механической КПП. Просто переместите рычаг в положение «Драйв», и Вы едете вперёд, поставьте рычаг в режим «Rear», и Вы поедете назад. Но работа автоматических коробок передач крайне сложна — намного сложнее принципа работы МКПП и может стоить Вам значительно дороже в случае ремонта, дополнительные несколько десятков килограмм лишнего веса и немного увеличенный показатель расхода топлива из-за наличия в автомате гидротрансформатора. Более подробно о работе АКПП предлагаем почитать в специальной статье об этом.

Типичная автоматическая коробка передач

В прошлом большинство автоматических коробок передач имело три передачи (плюс задний ход), и, если в Вашем авто было четыре передачи, то у Вас был реальный спортивный автомобиль или роскошный седан. Сегодня и 4-хступенчатые автоматы — редкость, на современных машинах автоматические коробки передач имеют до восьми передач а по расходу топлива и динамике не уступают их более простым собратьям.

Все автоматы должны иметь специальные микрочипы (называемые в народе «мозги», которые являются частью бортового компьютера авто и будут контролировать порядок переключения на определённых оборотах и даже в зависимости от стиля вождения оседлавшего автомобиль человека.

Вот два основных типа коробок передач, которые сегодня встречаются в подавляющем большинстве автомобилей. Теперь давайте рассмотрим менее распространённые виды КПП — некоторые из них набирают популярность, другие — напротив, теряют её.

Роботизированная коробка передач (робот, типтроник)

Так как компьютеры с каждым днём всё глубже проникают в каждую систему в автомобиле, автоматической коробке передач были даны новые способности. Как мы уже упоминали ранее, современные автоматы теперь имеют до восьми передач, и время и условия, когда включать ту или иную передачу, выбирается компьютером, а человека в общем-то никто и не спрашивает, что для многих водителей является огромным минусом, особенно, в условиях спортивного и/или зимнего вождения. В то же время во время спокойного расслабленного вождения по городу автомат наиболее предпочтителен. Для объединения лучшего из этих обоих миров, автопроизводители предоставили водителям возможность использовать в своём авто гибридный вариант КПП, который даёт возможность контролировать переключение передач вручную, используя для этого либо специальный селектор с двумя нефиксируемыми позициями рычага переключения: плюс и минус, каждая из которых отвечает за переключение передачи на одну выше или на одну ниже соответственно; либо с помощью «лепестков» на руле: справа и слева, каждая из которых отвечает за ту же функцию. Лепестки (или «вёсла») являются наиболее распространёнными в спортивных автомобилях, но и в обычных появляются всё чаще.

«Лепестки» ручного переключения передач и кнопочная система режимов коробки передач автомобиля Lotus Evora

Следует иметь в виду, что водители всегда были в состоянии контролировать автоматическую КПП в некоторой степени с помощью так называемых «пониженных» передач, но это в действительности не было полным контролем над переключением по двум причинам:

  • Чаще всего пониженные передачи означали, что Вы можете ограничить переключение лишь первой или второй (реже — третьей) передачей — т.е. автомобиль просто не будет переключаться на передачу выше выбранной. Но, к примеру, не переключаться ниже пятой передачи заставить «чистый» автомат Вы не сможете.
  • Даже если Вы поставите рычаг АКПП в режим «L» — не переключаться выше первой передачи, автомат всё же переключится, если обороты машины поднимутся слишком высоко (например, если автомобиль съезжает с крутой горки — для чего, собственно, и нужны пониженные передачи в автомате), чтобы не повредить коробку.



Классический автомат с пониженными передачами (слева) и робот с возможностью ручного переключения передач (справа)

Теперь в типтронике компьютер контролирует в значительной степени механическую коробку, избавляя водителя от необходимости постоянно выжимать сцепление, но в то же время водитель этот всегда сможет переключиться на полностью автоматический режим переключения.

Вариатор (CVT)

Если Вы когда-либо ездили на небольшом современном скутере, то Вы знакомы с вариатором или бесступенчатой ​​коробкой передач. Это очень простое устройство, но оно хорошо работает практически при любых условиях (разве что несовместимо с достаточно мощными двигателями). По существу, вариатор состоит из двух шкивов, соединенных ремнём (прямо как на велосипеде из описания в начале статьи, но вместо шестерёнок — шкивы). Но это специальные шкивы, так как они могут изменить свой размер и, таким образом, изменить передаточное число в коробке автомобиля. В вариаторе нет определённого количества «шестерёнок», потому что он может выбирать точное соотношение размеров обоих шкивов между его самой низкой и самой высокой передаточными числами. Таким образом, можно легко «ползать» на автостоянке или динамично ехать по шоссе. Более подробно о работе вариатора Вы можете прочитать в специальной статье на сайте HowCarWorks.ru.



Анимация работы вариатора

Вождение автомобиля с вариатором очень похоже на вождения с автоматической КПП, кроме того, что Вы не почувствуете никаких переключений передач. Вместо этого двигатель просто набирает обороты плавно вверх и вниз. Вы надавливаете на педаль акселератора, и двигатель автомобиля набирает обороты до определённой величины, а затем просто остаётся работать на этих оборотах, в то время как машина едет всё быстрее и быстрее, так как два шкива в коробке передач изменяют свои размеры. Может занять некоторое время, чтобы привыкнуть к вариатору из-за несколько странного звука и принципа работы CVT. Некоторые автопроизводители даже предлагают вариаторы с подрулевыми переключателями, которые имитируют автоматическую или механическую коробку передач.

CVT с каждым годом набирает всё бóльшую популярность, появляясь на всё большем числе новых автомобилей. Преимуществом такой коробки является простота, а также высокая эффективность работы, если Вы предпочитаете спокойную размеренную езду. Но если Вы любите ездить быстро или хотите высокопроизводительную машину, то это вариант, к сожалению, Вам не подойдёт, так как очень быстро износится.

Казалось бы, что CVT будет идеальным и светлым будущим для большинства водителей, но тем не менее, заняло очень много времени, чтобы этой технологии созреть — особенно прочность ремня этой трансмиссии — есть большая разница между тем, какая нагрузка приходится на этот ремень в скутере, а какая в большом пассажирском автомобиле.

Кроме того, есть очень большой минус вариатора на сегодняшний день, который практически сводит на «нет» все его преимущества — он ломается… Ломается практически у всех — есть мнение, что такая коробка в среднем отъезжает пробег примерно в 100 тысяч километров, а потом её нужно менять, а стоит она нередко треть стоимости всего автомобиля.

Коробка передач с двойным сцеплением (DCT)

Широко известная аббревиатурой DCT (благодаря компании Porsche) и некоторыми другими, и используемая в достаточно дорогих спортивных и гоночных автомобилях, коробка передача с двойным сцеплением является в сущности своего рода хай-тек коллажем из автоматической, механической коробок передач и компьютера.

Как следует из названия, система использует две муфты переключения передач. Коробка может быть использована в полностью автоматическом режиме, с помощью компьютера определяя время и условия переключения передач, или в качестве механики, с возможностью ручного переключения передач водителем с помощью всё тех же лепестков на руле или кнопок переключения передач. Кроме того, управление компьютером моментами переключения, как правило, также может быть скорректировано водителем так, чтобы переключать трансмиссию согласно Вашему личному стилю вождения.

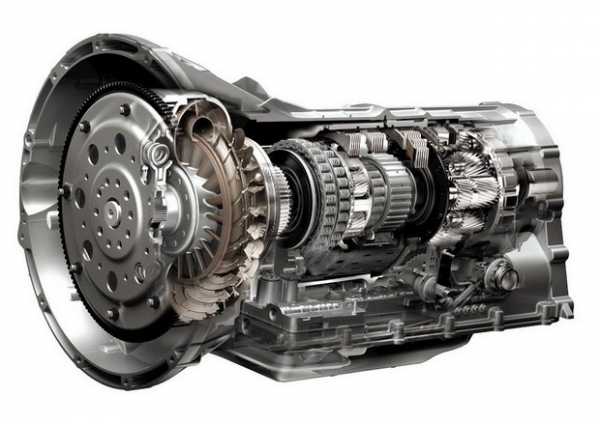

Так выглядит коробка передач с двойным сцеплением

Передачи в DCT могут переключаться со скоростью молнии — как правило, за долю секунды — и делать это очень гладко, благодаря автоматизированному контролю, что делает его отличным вариантом для гоночных и высокопроизводительных машин. В то время как DCT обычно встречается в очень дорогих спортивных автомобилях, он может быть достаточно компактен — да настолько, что Honda также устанавливает его в качестве опции на несколько своих мотоциклов.

Односкоростная коробка передач

Электрические транспортные средства, в отличие от своих шумных собратьев, имеют несколько иные требования к коробке передач и, как таковые, они имеют свои собственные типы передач или используют модифицированные версии традиционных коробок.

Односкоростная коробка передач устанавливалась на заре автомобильной и мотоциклетной эпох и по сути своей представляла собой прямое подключение двигателя к колёсам либо непосредственно, либо почти  непосредственно (шестерни требовались просто для того чтобы число оборотов колёс было меньше числа оборотов двигателя). Сегодня, по прошествии почти полутора веков, односкоростная передача вернулась в автомобильную промышленность в отрасль электроавтомобилей. И дело здесь в самой природе электродвигателя — он, в отличие от бензиновых и дизельных, может работать практически в любом диапазоне оборотов, в том числе и на одном обороте в секунду, к примеру. Если Вы имели возможность оседлать Tesla Model S Вы, вероятно, поняли, что автомобиль может ускоряться молниеносно практически на любой скорости, и ему практически не нужно более одной передачи.

Тем не менее, ряд производителей электромобилей снабжают свои творения коробками передач.

Полуавтоматическая коробка передач

Полуавтоматическая коробка передач — это очень продвинутая система, которая использует старое-доброе сцепление для выполнения непосредственно переключения передач вместо гидротрансформатора в классическом автомате. В отличие от механической коробкой передач сцепление контролируется компьютером. Это не только делает переключение передач намного быстрее, чем в механической коробке передач, но также упрощает процесс вождения и фиксирует автомобиль, предотвращая его скат, когда автомобиль находится на стоянке. Также как и типтроник, полуавтоматическая коробка передач может быть переключена в полностью ручной режим переключения передач по желанию водителя. Два типа наиболее распространённых полуавтоматических трансмиссий — это уже описанная выше коробка передач с двойным сцеплением и электрогидравлическая коробка передач (секвентальная коробка передач).

Коробка передач IVT

IVT по сути является специфическим типом CVT (вариатора), но отличается от последнего тем, что включает в себя не только бесконечное число соотношений передач, но и «бесконечно» максимальные передаточные числа. IVT относится к такому виду вариаторов, которые способны включать в себя «нулевой коэффициент» передаточных числе, где входной вал может вращаться вовсе без какого-либо вращения выходного вала (когда автомобиль стоит на месте, а его двигатель работает), оставаясь при этом замкнутым в передаче. Конечно, передаточное отношение в этом случае не является «бесконечным», но вместо этого оно «не определено».

howcarworks.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
