Стояночный тормоз – Стояночный тормоз: устройство и принцип работы

Содержание

Устройство стояночного тормоза: механический и даже электронный

Коллеги-автолюбители, без сомнения, что изучить устройство стояночного тормоза будет не только интересно, но и полезно всем, кто хоть раз садился или планирует сесть за руль.

Вы наверняка знаете, что нужно делать, чтобы заставить автомобиль не двигаться и стоять на месте – нажать на тормоз. Если это кратковременная остановка, то можно и педальку подержать, но при длительной стоянке никто кроме ручного тормоза с такой задачей не справится.

Без ручника не обходится ни одна машина, причём присутствует он на транспортных средствах с зарождения самого автопрома как такового.

Чем полезен ручник?

На самом деле «ручником» этот вид тормоза бывает не всегда. В зависимости от происхождения и типа авто, активироваться он может затяжкой рычага рукой, нажатием ноги или специальной кнопкой, поэтому в технической литературе его толерантно именуют стояночным.

Помимо основной функции – обездвиживания машины при длительной остановке, он вполне может использоваться как аварийная система при отказе основной тормозной. Но и это ещё не все назначения героя сегодняшней статьи.

Чем ещё он может быть полезен? К примеру, ручник незаменим при трогании в горку, а также любим энтузиастами агрессивного и экстремального вождения.

Устройство стояночного тормоза: классическая схема

Классикой жанра стояночных тормозов является, конечно же, механическая схема. Она знакома и владельцам творений отечественного автопрома и иномарок, поэтому рассмотрим её устройство подробней. Состоит она из таких частей:

Принцип действия системы довольно прост. Рычаг, который в нашем случае пусть будет привычным ручным, оборудован храповым механизмом, надёжно фиксирующем его в поднятом или опущенном положении. Когда мы поднимаем его, усилие на тормозные механизмы задних колёс (только они связаны с ручником) передаётся по металлическим тросикам-приводам, коих может быть от одного до трёх (обычно три – центральный и два задних, соединённые через уравнитель, обеспечивающий равномерные распределение усилий на оба механизма).

Натягиваясь, тросы прижимают тормозные колодки к дискам или барабанам – машина никуда не двинется. Когда мы опускаем рычаг, натяжение тросов ослабевает, колодки отпускают диски или барабаны и можно ехать.

Наиболее легко с точки зрения инженерных изысков, вышеупомянутая схема реализуется на барабанных тормозах, из-за чего они долгое время оставались и остаются незаменимыми на задних колёсах бюджетных авто. Всего-навсего необходимо оборудовать барабан дополнительным рычагом, передающим усилие от троса ручника.

Немного сложнее дела обстоят с дисковыми тормозами. С ними инженерам пришлось немного попотеть, и в результате появилось три варианта их соединения с ручником:

  • винтовой механизм;
  • кулачковый;
  • барабанный.

Первые два типа характерны для суппортов с одним поршнем. Их устройство похоже. В винтовой схеме трос через специальный рычаг связан с винтом, вкрученным в поршень суппорта диска. При натяжении винт, вращаясь, заставляет перемещаться поршень, который прижимает колодку к диску.

В кулачковом варианте на поршень действует система из кулачка и толкателя, которая через рычаг связана с тросом. Барабанная разновидность используется в многопоршневых дисковых тормозах. По сути, это отдельный тормозной механизм барабанного типа, закреплённый на диске и не связанный с основными суппортами и колодками.

Другие разновидности стояночных тормозов

Помимо классического ручника с механическим приводом, устройство стояночного тормоза может выглядеть и в других вариантах исполнения.

Так, к примеру, современные автомобили всё чаще получают так называемый электромеханический стояночный тормоз, который не имеет прямой связи между водителем и механизмами колёс. Включается он кнопкой, а затягивание колодок происходит при помощи электромоторов.

Ещё одним вариантом ручника может быть гидравлическая схема, так называемый гидроручник. Он представляет собой интегрированный в основную тормозную систему гидроцилиндр, активирующийся привычным рычагом в кабине.

Правда, в этом случае общая надёжность тормозов падает, ведь лишившись гидравлики (пробой магистрали, например) ручник уже не поможет остановиться.

Вместо эпилога

В завершение хотелось бы напомнить, что стояночный тормоз – это одна из гарантий безопасности автомобиля, поэтому следить за его техническим состоянием крайне важно.

Проверить всё ли с ним в порядке несложно – затяните ручник и, включив первую передачу, попытайтесь тронуться с места. В идеале машина должна заглохнуть, но если движение всё же началось, самое время обратиться в сервис для профилактики.

На этом всё, спасибо, что изучаете автомобили вместе со мной, друзья!

auto-ru.ru

Стояночный тормоз, устройство и механизм ручного тормоза

С момента времени Х, когда заурчал двигателем первый, пока экспериментальный, прототип автомобиля, конструкторская мысль непрестанно двигалась вперед, воплощаясь в металле, пластмассе или в пластинках кремния. Шла черепашьим шагом, летела, как птица, но только вперед, придавая нашим любимцам такой привычный и узнаваемый вид.

Герой сегодняшней статьи, стояночный тормоз, так же претерпел ряд кардинальных изменений, приобрел «интеллект», а сложностью конструкции превосходит станки с ЧПУ, собиравшие автомобили в середине 70-х годов двадцатого столетия.

Сколько в автомобиле тормозных систем

Три. И все они обеспечивают функции изменения скорости движения автомобиля, остановку и удержания на месте, используя силу трения и реакции опоры между колесом и материалом дорожного покрытия. Итак, разновидности тормозных систем:

Рабочая — обеспечивает управляемое снижение скорости движения автомобиля, при необходимости вплоть до остановки. Состоит из привода для передачи усилия и тормозного механизма. Он бывает, как правило, фрикционного типа, устанавливается в колесе и делится на два типа, барабанный и дисковый. Система привода и передачи усилия так же разделяется на несколько видов:

  • Механический привод
  • Гидравлический
  • Электрический
  • Пневматический

Первые три вида приводов будут детально рассмотрены в дальнейшем материале статьи.

Запасная — выполняет функции рабочей, при ее полном или частичном отказе. Конструктивно может представлять собой автономный узел или быть частью основной системы. Использует механизмы рабочей системы.

Стояночная — известная больше как ручной тормоз, служит для длительного удержания авто на месте, препятствует скатыванию по наклонной поверхности. При вождении транспортного средства используется для начала движения по наклонной поверхности вверх. Использует элементы рабочей.

Как это работает

Принцип работы стояночного тормоза легче всего пояснить на примере системы с механическим приводом.

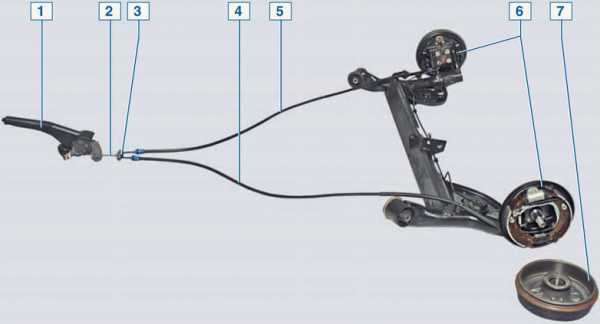

Механический ручной тормоз представляет собой систему из управляющего рычага, посредством тяг и системы тросов связанного с фрикционными механизмами колес.

Рычаг ручного тормоза, оснащенный храповым колесом для фиксации в рабочем положении, передает усилие на систему из одного, двух или трех тросов, соединенных с тормозным механизмом задних колес транспортного средства. Наибольшей популярностью пользуется схема с использованием трех тросов, одного центрального и двух боковых. Для обеспечения равного усилия на тормозных механизмах правого и левого колеса, центральный трос соединен с боковыми через специальную деталь сложной формы, так называемый уравнитель.

Элементы стояночного тормоза соединены с тросами посредством регулируемых наконечников. Такая схема позволяет производить подстройку системы без трудоемкой замены основных элементов привода.

Рычаги фрикционных механизмов, связанные с тросами, разводят тормозные колодки, прижимая их к поверхности барабана. Разблокировать стояночный тормоз, или снять автомобиль с ручника, можно опустив рычаг механического привода. Возвратное устройство вернет колодки в первоначальное положение и освободит тормозной барабан.

Просмотр небольшого видеоролика позволит яснее понять принцип работы стояночного тормоза.

Историческая справка. Барабанные тормоза были изобретены французским инженером Луи Рено в 1902 году. До 1930-х годов использовалась схема, в которой колодки разводились при помощи системы рычагов, позднее стали использовать небольшие по размеру тормозные цилиндры. Устройство барабанного тормоза подразумевает быстрый износ колодок, и до изобретения в 1950-х годах саморегулирующегося механизма, система требовала постоянной подстройки. С 1970-ого года на передние колеса легковых автомобилей устанавливают дисковые тормоза. На задние – как правило, барабанные, поскольку стояночный тормоз наиболее эффективно работает именно с этим видом фрикционных механизмов.

Тюнинг гидравлической системы

Гидравлический привод используется в большинстве современных машин. Простое и надежное устройство, минимум сложных и ломких деталей, позволяют оставаться в строю даже в век электронных вычислительных и управляющих блоков, заменивших многие механические элементы в конструкции автомобиля.
Простая схема включает в себя:

  1. главный тормозной цилиндр;
  2. расширительный бачок;
  3. регулятор давления;
  4. два тормозных контура, для передних и задних колес транспорта.

При нажатии на педаль, в системе создается давление, передающееся на тормозные цилиндры, расположенные в колесах, которые прижимают колодки к поверхности дисков или барабанов. Разблокировка при снятии давления выполняется при помощи возвратного механизма.

Схема работы гидравлического ручника станет яснее после просмотра следующего видео.


Многие автолюбители, недовольные тем, как работает механический привод стояночного тормоза, решаются на модификацию основной тормозной системы. Гидравлический ручной тормоз устанавливается на контур, обслуживающий механизмы задних колес. Все элементы механического привода безжалостно удаляются.

По внешнему виду ручной тормоз, используемый для проведения модификации, практически не отличается от механического «собрата». Та же рукоять с кнопкой разблокировки, тот же храповой механизм, но вместо центрального троса – гидроцилиндр, мало чем отличающийся от ГТЦ основной системы.

Внешний вид ручного гидравлического тормоза.

Теперь давление в тормозном контуре, отвечающем за задние колеса автомобиля можно создать не только совместно с передним контуром, как происходит при штатном срабатывании основной системы, но и затянув рукоять ручного стояночного тормоза.

Схема установки ручного тормоза в гидравлическую систему автомобиля ВАЗ.

Основное преимущество модификации такого рода заключается в простоте обслуживания. Гидравлический привод стояночного тормоза работает без уравнителя усилий на правом и левом колесе. Согласно закону Паскаля, описывающему поведение жидкости в сообщающихся сосудах, давление во всех точках тормозного контура будет одинаковым.

Основной недостаток – снижение надежности системы в целом. Механический привод стояночного тормоза работал независимо от гидравлической рабочей тормозной системы. Теперь же, пробой контура и потеря жидкости, грозит оставить автомобиль без средств экстренной остановки.

Электромеханический стояночный тормоз

Развитие электронно-вычислительных систем и активное использование бортовых компьютеров в автомобилестроении привело к замене многих механических элементов блоками с программным управлением. Не обошло стороной это нововведение и тормозную систему. Электрический, или как его еще называют, электронный стояночный тормоз представляет собой автономный узел, работающий под управлением бортового компьютера автомобиля.

Конструктивно данное устройство состоит из электродвигателя, ременной передачи, планетарного редуктора и винтового привода. Электрический стояночный тормоз устанавливается на суппорте задних колес автомобиля.

При подаче управляющего сигнала электродвигатель посредством ременной передачи сообщает вращательное движение планетарному редуктору. Последний, снизив частоту оборотов электродвигателя, воздействует на винтовой механизм, отвечающий за прижатие колодок к тормозному диску.

Электронный привод стояночного тормоза. Схема исполнительной части.

Электромеханический стояночный тормоз включает в себя:

  • входные датчики;
  • электронный блок управления.

Датчик уклона информирует бортовой компьютер о положении автомобиля относительно линии горизонта, датчик сцепления фиксирует положение педали и скорость ее отпускания.

При нажатии кнопки включения, расположенной на передней панели автомобиля, электрический привод стояночного тормоза, воздействуя на прижимной винт, притягивает колодки к тормозному диску. Электрический стояночный тормоз отключается автоматически, при нажатии на педаль акселератора. Предусмотрен и «ручной» режим снятия – при нажатии на педаль тормоза.

При отключении тормоза электронный блок управления анализирует угол наклона автомобиля, положение педали акселератора и скорость отпускания сцепления. Эти данные помогают выбрать правильное время для разблокировки тормозных дисков, что создает исключительно комфортные условия вождения.

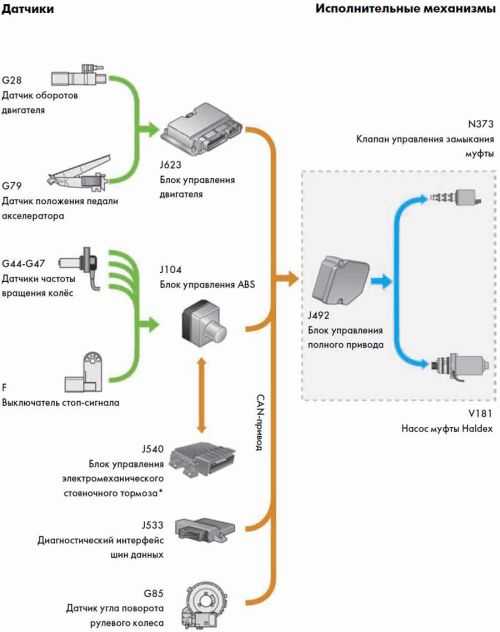

Схема включения электромеханической тормозной системы в бортовую управляющую сеть современного автомобиля.

Общие рекомендации при использовании стояночного тормоза

Не следует оставлять автомобиль на продолжительное, более двух недель, время на стояночном тормозе. На влажном воздухе тормозные колодки могут «прикипеть» к дискам или барабану, полностью обездвижив машину. Такая же ситуация может случиться в холодное время года. Осевшая на тормозных механизмах влага может препятствовать нормальной работе системы.

Следует не реже раза в месяц проводить проверку работоспособности ручника. Особенно это касается автомобилей с механическим приводом стояночного тормоза. Тросы, передающие усилие, могут растянуться, что приведет к крайне неприятным последствиям.

znanieavto.ru

Стояночный тормоз: виды

Проблема стоянки автомобилей с большой массой на склонах дороги известна давно. Автомобиль с механической коробкой передач на стоянке с заглушенным двигателем можно легко сдвинуть с места. Для решения этой проблемы и был придуман стояночный тормоз, который теперь повсеместно используется не только в легковых, но и в грузовых автомобилях.

Основная тормозная система в автомобиле имеет педаль, при помощи которой и осуществляется управление тормозом. При помощи педали можно мягко снизить скорость или использовать экстренное торможение для предотвращения столкновения. Но использование основной тормозной системы без участия водителя невозможно, поэтому при длительных стоянках используется ручной тормоз, который имеет тросы, блокирующие колеса.

Функции стояночного тормоза

Стояночный тормоз в основном используется при длительных стоянках автомобиля с целью того, чтобы автомобиль не скатился по наклонной дороге. На крутых склонах рекомендуется использовать стояночный тормоз при длинных и коротких стоянках.

На заднеприводных автомобилях стояночный тормоз используется для маневрирования. В данном случае речь идет в основном о спортивных марках автомобилей.

При выходе из строя основной тормозной системы также используется стояночный тормоз. Его можно спустить резко или медленно в зависимости от конкретной ситуации. Поэтому исправность ручного тормоза является залогом безопасного вождения и наличия второй запасной системы торможения на экстренный случай. На сегодняшний день ручной тормоз является важным элементом, который устанавливается в каждый автомобиль. И при прохождении очередного технического осмотра проводится проверка данного узла автомобиля.

Типы тормоза стояночного тормоза

Стояночный тормоз в зависимости от признаков можно разделить на несколько типов. По типу привода ручной тормоз делится на:

  • механическую систему торможения;
  • гидравлическую систему торможения.

В большинстве современных автомобилей используется в основном стояночный тормоз с механическим приводом. Он безотказный и не подводит в экстренных ситуациях. Что касается ручного тормоза с гидравлической системой, то он используется реже за счет более сложной конструкции.

Для запуска ручного тормоза с механической системой необходимо потянуть рукоятку на себя. В этом случае натянутся тросы, которые и заблокируют колесную базу и приведут к снижению скорости и торможению.

В зависимости от типа включения ручной тормоз может быть с педалью или рычагом. Тормоз с рычагом имеет более широкое распространение, он находится рядом с водительским сидением.

На автомобилях с автоматической коробкой передач используется ручной тормоз, который приводится в действие при помощи педали. Педаль ручного тормоза в такой автомобиле обычно располагается на месте педали сцепления в современных автомобилях и автомобилях более раннего выпуска.

В зависимости от типа привода ручной тормоз может быть барабанный, кулачковый или винтовой. Рычаг используется в барабанных тормозах, при натяжении троса он воздействует на тормозные колодки. Колодки прижимаются к барабану, и происходит торможение со снижением скорости. Существует и такой тип стояночного тормоза, который получил название трансмиссионного или центрального. При активации данного тормоза блокируются не колеса, а карданный вал. Все это приводит к снижению скорости и конечной остановке автомобиля.

Устройство стояночного тормоза

В основе стояночного тормоза лежит несколько основных элементов. Сюда относится механизм, при помощи которого тормоз приводится в действие. Это может быть педаль или рычаг. В каждом ручном тормозе имеются тросы, которые и воздействую на основную тормозную систему, и приводят к снижению скорости и торможению.

Ручной тормоз является надежным механизмом и ломается в редких случаях, но для повышения безопасности вождения необходимо проводить проверку технического состояния данного узла. Для проверки тормоза необходимо запустить двигатель, спустить ручной тормоз, включить первую передачу и спустить сцепление.

Если автомобиль начнет медленное движение, необходимо провести регулировку или ремонт ручного тормоза. При исправности ручного тормоза автомобиль после всех описанных действий глохнет.

Ручной тормоз необходимо использовать во всех вышеописанных случаях, так как если не использовать ручной тормоз долго, это может привести к коррозии элементов и выходу из строя системы ручного торможения. Исправный ручной тормоз повышает безопасность эксплуатации автомобиля, снижает риски аварий. Поэтому в привычку каждого водителя должно войти не только постоянное использование системы ручного тормоза, но и регулировка и ремонт данной системы с целью предупреждения аварийных ситуаций.

carsaround.ru

Регулировка стояночного тормоза – четкая работа каждой мелочи

Достаточно распространенным вопросом среди автолюбителей является регулировка стояночного тормоза или же, как его еще называют, ручника, так как это устройство достаточно нужное для того, чтобы удерживать авто на месте на протяжении длительного времени, например на парковках, площадках с уклоном и так далее. В принципе, оно дублирует гидравлическую систему, поэтому также считается аварийной системой торможения. Его работоспособность важна, поэтому разберемся в настройке без помощи автомеханика.

Как организовано устройство стояночного тормоза?

Мы упомянули только самые общие ситуации применения ручника, но есть еще и более экзотичные. Например, он применяется еще и в движении, при резких поворотах, так как, в основном, он воздействует на задние колеса, но это только в спортивных авто и исключительно в рамках соревнований. Также, если на дороге с уклоном образовалась пробка, то удобней всего трогаться с ручника, чтобы не наехать на ожидающего сзади соседа.

Устройство стояночного тормоза достаточно незамысловатое: за счет механического привода обеспечивается передача усилия к блокировочному механизму. Происходит это посредством взаимодействия человека с рычагом, ножной педалью или же тягой. В основном, усилие от рычага к механизму передается за счет тросов. Бывают разные конструкции с применением одного, двух, но чаще всего трех тросов. Трос стояночного тормоза соединен с другими элементами системы с помощью регулируемых наконечников.

Принцип работы: механический ручник и электронный стояночный тормоз

Как видно, строение не сложное, поэтому разберемся теперь, как же работает ручник, когда мы приводим его в движение. Водитель, поднимая рукоятку, увлекает трос и вместе с ним коромысло, за счет которого уравнивается натяжение тросов, и натягивает рычаги блокировочных устройств задних колес, которые, в свою очередь, раздвигают колодки стояночного тормоза в разные стороны. Так блокируются задние колеса и не дают нам сдвинуться с места.

В некоторых современных авто установлен электромеханический стояночный тормоз на дисковых тормозах, где применяется электрический привод. Это устройство, в котором происходит непосредственное взаимодействие дискового блокировочного механизма с электродвигателем. Нажав кнопку, включаем электромоторы, активирующие блокировку колес (скорость менее 10 км/ч), если скорость больше, тогда авто плавно притормаживает, а после остановки колеса блокируются.

Электрический стояночный тормоз воздействует на ходовую часть самостоятельно, чем значительно упрощает движение в гору, а снятие с ручника происходит автоматически.

Когда нужна регулировка стояночного тормоза?

Определить то, что следует отрегулировать ход ручника, можно следующим образом: съезжая с небольшого склона, нужно медленно поднимать рычаг, авто должно притормаживать после того, как рычаг поднялся на треть. На двух третях машина должна полностью остановиться, если этого не произошло, то необходима его регулировка либо замена тросов и колодок стояночного тормоза.

Кроме того, если пользоваться таким ручным тормозом редко, то возможно закисание троса, поэтому не желательно игнорировать возникшую ситуацию. Специалисты рекомендуют производить регулировку раз в год. Если в вашем авто электрический ручник, тогда в случае какой-либо неисправности на бортовом компьютере сразу же загорится желтая перечеркнутая буква «Р», а также восклицательный знак.

Как подтянуть стояночный тормоз – советы для самостоятельных

Вот вы заметили неполадки в работе ручника, и задаетесь вопросом, как отрегулировать стояночный тормоз. Именно за этим мы и затеяли составление данной статьи. Сделать это достаточно просто, но перед этим следует проверить состояние тросов. Для этого необходимо нажать на трос, и если он не будет двигаться в оболочке, значит, следует его заменить, так как он закис.

Регулировка происходит следующим образом. Сначала ручка стояночного тормоза опускается вниз до упора. Придерживая ключом гайку регулировки, надо ослабить контргайку натяжного устройства. За счет регулировочной гайки нужно натянуть трос. Теперь нужно сделать проверку рабочего хода рычага, он должен колебаться в пределах 2-4 щелчков. Если так и есть, то пора затянуть контргайку уравнителя, придерживая гайку регулировки. Вот и все, снимите авто с ручника и проверьте ход задних колес, они должны вращаться равномерно, без заеданий и трений.

Если вы при настройке заметили какие-то повреждения в элементах конструкции ручника и прилагающейся к нему системе, то потребуется ремонт. Для этого продается специальный набор вам в помощь. В такой ремкомплект стояночного тормоза входит:

  • верхняя пружина;
  • верхний кронштейн;
  • 2 колодки тормозные стояночного тормоза;
  • 2 пружины под колодки;
  • 2 чашечки для пружин;
  • регулировочный болт.
Оцените статью: Поделитесь с друзьями!

carnovato.ru

Стояночный тормоз - это... Что такое Стояночный тормоз?

Рычаг ручного тормоза в автомобиле Saab 9-5

Стояночный тормоз (Ручной тормоз, ручник) — система, предназначенная для удержания транспортного средства в неподвижном относительно опорной поверхности состоянии.[1]

Ручной тормоз предназначен для затормаживания автомобиля на стоянках и удержания его на уклонах.[2]

Использование

Сигнальная лампочка тормозной системы. Включена лампочка, сигнализирующая, что поднят ручник.

Инструкторы в автошколах учат парковаться заносом, включив первую передачу, вывернув руль и затянув ручник.[3]

В большинстве автомобилей, чтобы привести в действие ручной тормоз, используется специальный трос.[4]

Чтобы затормозить автомобиль, водитель натягивает рукоятку ручного тормоза на себя. Для оттормаживания колес автомобиля водитель должен немного потянуть на себя рукоятку ручного тормоза, повернуть и поставить ее в исходное положение.[5]

Принцип действия

Ручной тормоз легкового автомобиля

Стояночный (ручной) тормоз имеет механический тросовый привод на колодки задних тормозов. Рычаг стояночного тормоза соединяется тросом с задними тормозными механизмами, в которых находится устройство, приводящее в действие штатные колодки.[6]

Водитель натягивает рукоятку, увлекая вместе с ней проложенный в оболочке трос и коромысло. Коромысло уравнивает натяжение тросов и через них натягивает рычаги в тормозных устройствах правого и левого колес, которые, опираясь на планки, раздвигают тормозные колодки в разные стороны.[5]

На большей части автомобилей, особенно на внедорожниках, ручник действует не на колеса, а на трансмиссию.[3]. Например ручной тормоз автомобилей ГАЗ-51 А, ГАЗ-63 А, М-21 и М-13 действует на карданный вал и именуется еще центральным тормозом.[7]

Проверка исправности

Для проверки стояночного тормоза можно затянуть его до отказа, включить первую передачу и плавно отпускать сцепление. При исправном стояночном тормозе двигатель должен глохнуть вплоть до полной остановки. Если автомобиль медленно движется, что-то не в порядке.[8]

Замещающие механизмы

При выключенном зажигании удержание автомобиля на поверхности может быть осуществленно включением пониженной передачи. Однако при значительном уклоне эта мера не сможет гарантировать нескатывание машины.

Ситуации применения

  • Трогание на подъёме
  • Парковка на площадке с уклоном
  • Кратковременный выход из машины (туалет, магазин и т. п.)[3]
  • Длительное использование основного тормоза (пробка, светофор и т. п.)[3]
  • Отказ педали тормоза. В случае аварийной ситуации нужно тормозить резким и сильным вытягиванием рукоятки тормоза, не допуская длительного пробуксовывания колодок тормоза о барабан, так как при этом накладки и весь тормоз перегреваются и уменьшается максимальный тормозной момент.[2]
  • Для вхождении в управляемый занос.

См. также

Тормозная система

Примечания

dic.academic.ru

Стояночный тормоз винт-гайка | Стояночный тормоз

Такие тормозные механизмы для стояночного тормоза применяются в ряде зарубежных автомобилей. Ниже приводится конструкция и принцип работы стояночного тормоза, применяемого на автомобилях Вольво.

При подъеме рычага стояночного (ручного) тормоза трос перемещается относительно оплетки, опирающейся на кронштейн 9 и за рычаг 8 поворачивает вокруг оси вал 7, на другом конце которого расположена пластина 6 с тремя коническими гнездами переменной глубины. В каждом гнезде находится шарик 11. Вместе с кольцом 10 эти детали образуют механизм, который при проворачивании за­ставляет вал 7 перемещаться в осевом направлении. Конические гнезда выполнены так, что первоначально большое, по отношению к вращательному, осевое перемещение, становится малым тем самым увеличивая передава­емое усилие. Осевое перемещение вала 7 передается на головку винта 5, который, сжи­вая пружину 12, через гайку 4 передает усилие поршню 3, смонтированному в плаваю­щей скобе 13, и вместе со скобой, действуя через тормозные колодки 2, зажимает тор­мозной диск 1.

Эффект саморегулирования стояночного тормоза происходит за счет то­го, что по мере износа пары «тормозные колодки — тормозной диск» появляется увели­ченный зазор и, не встречая сопротивления, вал 7 проворачивает винт 5 относительно гайки 4, что приводит к уменьшению зазора между тормозными колодками и диском. Пара «винт-гайка» (поз. 5 и 4) имеет люфт в резьбовом соединении, что позволяет тор­мозному механизму освободить тормозной диск, когда стояночный тормоз не задейст­вован.

Рис. Механизм стояночного тормоза:
1 – тормозной диск; 2 – тормозные колодки; 3 – поршень; 4 – гайка; 5 – винт; 6 – пластина; 7 – вал; 8 – рычаг; 9 – кронштейн; 10 – кольцо; 11 – шарик; 12  пружина; 13 – плавающая скоба

Привод стояночного тормоза осуществляется обычно через трос его натяжением рукой от рукоятки рычага, однако некоторые автомобили могут иметь ножное педальное управление стояночным тормозом. Примером может служить автомобиль Фаэтон фирмы Фольксваген.

Привод троса педального управления состоит из педали, барабана, тросов торможения и растормаживания, петлевой пружины.

Прилагаемая к педали сила передается тросом на уравнитель, расположенный под днищем автомобиля. Уравнитель распределяет приводное усилие между двумя тросами, приводящими в действие задние тормозные механизмы.

Рис. Привод тросового стояночного тормоза барабанного типа:
1 – педаль стояночного тормоза; 2 – барабан; 3 – петлевая пружина; 4 – крепление наконечника троса; 5 – пластмассовая пружина; 6 – трос торможения; 7 – трос растормаживания; а – затормаживание; б — растормаживание

При нажатии на педаль тормоза петлевая пружина прижимается к барабану, увеличивая силы трения о него и противодействуя перемещению педали в обратном затяжке тормоза направлении.  В результате производится практически бесступенчатое и бесшумное фиксирование педали. Нажатие на тормозную педаль вызывает поворот барабана и натяжение троса торможения.

Чтобы разблокировать стояночный тормоз, необходимо рукой нажать на специальный рычаг. При нажатии на рычаг устройства растормаживания наконечник его троса подтягивается вверх. В результате петлевая пружина разжимается, освобождая при этом барабан, и педаль возвращается в исходное положение. Этот принцип позволяет производить растормаживание с минимальными усилиями.

Рис. Схема работы петлевой пружины:
а – затяжка тормоза; б — растормаживание

Педальное управление может быть и сегментного типа. Педаль 1 стояночного тормоза соединена с тросом через зубчатую рейку 9. Одна сторона зубчатой рейки жестко связана с тросом 13. Зубчатая рейка ходит в направляющем рычаге 8, который шарнирно соединен с зубчатым сегментом 3. Направляющий рычаг прижимается к зубчатой рейке под действием нажимной пружины 7 и стопорит рейку на педали стояночного тормоза. Этим обеспечивается жесткая связь между педалью и тросом.

При нажатии педаль приводит трос стояночного тормоза 13. В нажатом состоянии педаль фиксируется храповиком 4, который входит в зацепление с зубчатым сегментом 3, неподвижно соединенным с педалью. Храповик подвижно закреплен на кронштейне педали и прижимается к зубчатому сегменту пружиной. При зафиксированной педали приводной трос остается натянутым. Через разжимной механизм натянутый трос прижимает обе колодки стояночного тормоза к тормозному барабану и автомобиль удерживается стояночным тормозом.

При нажатии на рукоятку разблокировки 1 подпружиненный храповик 4 фиксации педали отжимается рычагом разблокировки 18. При этом он выходит из зацепления с зубчатым сегментом,  разблокируя педаль. Благодаря демпфирующему действию газового упорного амортизатора, педаль плавно возвращается в исходное положение. Приводной трос ослабляется и выключает стояночный тормоз.

Рис. Привод тросового стояночного тормоза сегментного типа:
1 – рукоятка разблокировки; 2 – трос разблокировки; 3 – зубчатый сегмент; 4 – храповик; 5 – ось храповика; 6 – регулировочная пружина; 7 – нажимная пружина; 8 – направляющий рычаг; 9 – зубчатая рейка; 10, 14 – кронштейн педали; 11 – стояночный тормоз барабанного типа; 12 –  упор; 13 – трос стояночного тормоза в оболочке; 15 – ось педали; 16 – газовый упорный амортизатор; 17 – педаль; 18 – рычаг разблокировки

Постепенное растяжение троса и износ шарнирных соединений вызывают прогрессирующий люфт в приводе стояночного тормоза. Поэтому для нормальной работы привод нуждается в регулировке. В данной конструкции стояночного тормоза предусмотрена автоматическая регулировка. Механизм регулировки неподвижно закреплен между педалью стояночного тормоза и тросом. Принцип регулировки заключается в следующем. При отжимании рычага разблокировки 18 педаль стояночного тормоза 17 возвращается в исходное положение. При этом направляющий рычаг 8 прижимается к упору 12. Двигаясь дальше, направляющий рычаг преодолевает сопротивление нажимной пружины 7, отжимается вверх и освобождает зубчатую рейку 9. Под действием регулировочной пружины 6 зубчатая рейка поднимается вверх ровно настолько, насколько это необходимо для того, чтобы компенсировать люфт. При очередном нажатии на педаль стояночного тормоза нажимная пружина 7 снова прижимает направляющий рычаг 8 к зубчатой рейке 9, и она стопорится.

ustroistvo-avtomobilya.ru

Принцип работы стояночного тормоза

Система торможения, в широком ее понятии, автомобиля это набор механизмов и узлов, что предназначены для значительного уменьшения скорости движения или полнейшей остановки на дороге. Обычно автомобиль имеет несколько тормозных устройств, которые призваны тем или иным действием помогают водителю контролировать ситуацию на дороге. Достигает путем выполнения определенных действий. Сегодня мы и рассмотрим все эти тормозные устройства, но в особенности нас интересует стояночная тормозная система.

Виды устройств

Как уже было сказано, типично машина может иметь одну и более тормозную систему одновременно. Сделано это для обеспечения максимальной безопасности во время движения. То есть, таковые системы имеют такие именования:

  • Рабочая.
  • Запасная.
  • Вспомогательная.
  • Стояночная.

Все их вместе может иметь автопоезд. Как правило, чтобы управлять таким автомобилем, нужно иметь определенные навыки, но и оснащенность машины здесь также очень важна. Рабочая наиболее часто используется. Это тот механизм, который начинает работать с нажатия ногой на педаль тормоза. Запасная нужна для экстренной и плавной остановки автомобиля в случае выхода из исправного состояния рабочей системы. Вспомогательная используется для торможения двигателем и сохранения значения скорости в одном диапазоне на длинных горных дорогах, где очень много спусков. Последняя, и та, что нам сегодня интересна, стояночная тормозная система нужна сохранения транспортного средства в состоянии покоя при его стоянке или для того, чтобы тронуться на подъеме без отката назад. В легковых машинах она же выступает и в роли запасной, так как вовремя дернутый ручник вполне может остановить до аварии.

Устройство стояночного механизма

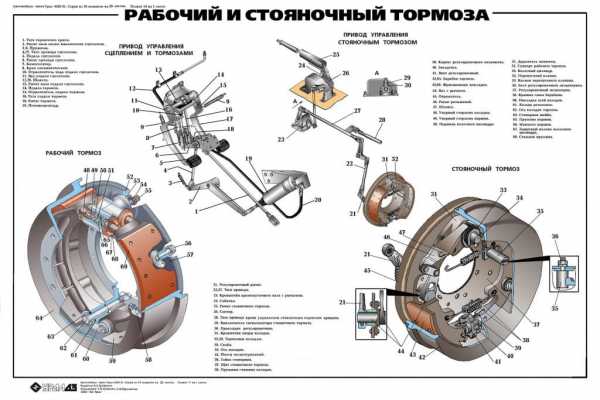

Как и все в автомобиле стояночная тормозная система имеет свое устройство и назначение. Приводиться она в действие, как правило, с помощью специального рычага. Бывают и исключения, на грузовиках ручник может приводиться в действия специальной пневматической кнопкой.

Сам механизм приводится в действие специальным механическим приводом. С рабочей системой человек взаимодействует путем нажатия на педаль ногой, а стояночная приводится в действие ручным рычагом. Причем рычаг фиксируется в том положении, в котором его оставляет человек, в то время как педаль возвращается в обычное положение, когда ее отпускают. Фиксирует рычаг специальный храповой механизм, щелчки которого можно услышать, когда рычаг тормоза поднимается вверх. Здесь же расположена кнопка выключения рычага и датчик его включения. Лампа от датчика обычно располагается на приборной панели автомобиля.

Конструкция обычно включает в себя рабочий трос в количестве трех штук. Они имеют такой вид: один располагается посередине и является главным, а остальные отходят от него влево и вправо. Соответственно, центральный трос соединен с ручным приводом, а остальные отходят к тормозным механизмам колес машины на заднем мосту автомобиля. Соединяется они между собой с помощью уравнителя. С механизмами на колесах тросы соединяются путем специальных концевиков, которые позволяют регулировать длину троса.

В качестве тормоза обычно используются штатные барабанные или дисковые тормоза. То есть, каких-либо иных устройств не предусматривается, потому что незачем делать сложнее общую конструкцию автомобиля. Специалисты рекомендуют регулярно использовать ручник, чтобы не произошло залипание тросов и потом они не сорвались при их резком включении. Очень часто ручником пренебрегают владельцы автомобилей с автоматической коробкой передач, где им можно и не пользоваться вовсе.

autodont.ru
