Как снять стартер на Форд Фокус 2 — пошаговая инструкция

Всем привет! Сегодня поговорим о стартерах. Как вы помните, совсем недавно мы рассказывали о том, как снять стартер на Форд Мондео своими руками, на этот раз вы узнаете о том как снять стартер на Форд Фокус 2.

Снятие стартера Ford Focus 2 обычно производится в случае его неисправности, для ремонта или полной его замены. Процедура эта особой сложностью не отличается, однако не обладая необходимыми знаниями и инструментами, можно изрядно намучиться или что-нибудь сломать.

Итак, подготовьте инструмент, вам потребуется:

  1. Плоская отвертка.
  2. Ключи на «8, 10 и 17».
  3. Звездочка (TORX).
  4. Торцовый на «10 и 13».

Снимем стартер Форд Фокус 2 своими руками — пошаговый фотоотчет

  1. Первым делом рекомендую записать код разблокировки магнитолы, он понадобится после выполнения работы.
  2. Далее снимите крышку АКБ и открутите скобу крепления аккумулятора.
  3. Отключите аккумуляторные клеммы.
  4. Затем снимите переднюю крышку защитного короба АКБ.
  5. Ослабив хомут воздухозаборника, снимите гофру, которая соединяет корпус воздушного фильтра и воздуховод.
  6. Потяните трубку, соединяющую фильтра и крышку клапанов, в нижней части имеется фиксатор, который удерживает эту трубку снизу. Трубка останется на корпусе фильтра, вам необходимо отключить только от крышки клапанов.
  7. С обеих сторон на воздушном фильтре имеются крепежи (втулки), потяните корпус фильтра вверх, таким образом, чтобы не повредить их.
  8. Приподнимите декоративную накладку расположенную между радиатором и декоративной решеткой, затем со стороны радиатора отсоедините две защелки, которыми крепится воздушный фильтр. Теперь можно вытянуть его.
  9. Таким образом у вас образуется доступ к двум верхним болтам крепления стартера. Возьмите ключ TORX (звездочка) и открутите контрольный щуп проверки уровня масла в двигателе. Это необходимо для того чтобы обеспечить доступ к гайкам крепления стартера.
  10. Далее снимите защиту двигателя, используя ключи на «8, 13 и 17» и достаньте щуп.
  11. При помощи торцового ключа на «10» и «13» открутите крепежные гайки проводов питания, которые идут к втягивающему реле стартера. Потяните пластиковую колодку в направлении правого колеса, затем снимите колодку со стартера.
  12. Снимите с датчика колодку и теперь смело можете откручивать гайки крепления стартера и снимать сам стартер.

Все — стартер снят! Произведите ремонт стартера или его замену и выполните сборку, она, по традиции, выполняется в обратном порядке. На этом у меня все, теперь вы знаете о том, как правильно снять стартер Форд Фокус 2 своими руками.

Понравилась статья? Поделитесь ею с друзьями в соц. сетях сетях:

ford-master.ru

Замена стартера на форд фокус 2. Как снять стартер на форд фокус 2

В один день может случиться такое, что машина просто-напросто не захочет заводиться, по причине неисправности стартера. Столь печальная история может произойти с каждым автолюбителем, поэтому важно знать, как производится замена стартера на Форд Фокус 2.



Как и предшественник, второе поколение этого автомобиля сохранило отличную ремонтопригодность, благодаря чему даже неискушённый в таких вещах человек может осуществить большинство операций по снятию/установке тех или иных деталей и агрегатов самостоятельно, а вот ремонт лучше производить в специализированных сервисных центрах. Конкретно же снятие стартера не отнимет у вас много времени и сил, но вам придётся быть аккуратным, поскольку моторный отсек спланирован весьма компактно, и одним неловким движением можно увеличить количество деталей, которым требуется ремонт.

Необходимые инструменты для снятия стартера:
  • Плоская отвертка.
  • Торцовые ключи на 13 и 10.
  • Звездочка, она же TORX Т-30.



Как снять стартер на форд фокус 2:



1) И так, замена стартера на форд фокус 2 начинается с того, что необходимо записать код, который разблокирует аудиосистему. Вам придётся обесточить бортовую сеть, что потянет за собой необходимость его последующего введения. Без него послушать музыку после ремонта не получится.

2) Снимайте крышку, а затем откручивайте скобу крепления аккумуляторной батареи.

3) Снимите все клеммы – и на «плюс», и на «минус».

4) С помощью ключа TORX Т-30, у нас известный как «звёздочка», отвинтите масляный щуп (без его демонтажа нельзя добраться до гаек болтов, которыми прикручен стартер).



5) Затем торцовыми ключами на 10 и 13, откручиваем две гайки, которые крепят провода, подходящие к втягивающему реле. Также необходимо отсоединить разъемы датчика коленвала.

6) Так как, стартер к двигателю крепится 3-мя болтами, то их нам необходимо открутить ключом на 13. После этого можно производить демонтаж стартера через низ двигателя, однако перед этим необходимо снять нижнюю защиту двигателя.

Неисправный стартер можно отдать в ремонт либо вообще купить новый стартер. Сборка, как это очень часто бывает, производится в обратном порядке. Поэтому, прочитав эту инструкцию, вы отлично себе представите, как в случае поломки, снять стартер с автомобиля и установить новый.

Расскажите, а какие трудности возникли у вас при замене стартера?



Комментирование и размещение ссылок запрещено.

avtgid.ru

Как снять стартер Форд Фокус 2

Стартер снимаем для ремонта или замены при выходе его из строя, а также при демонтаже коробки передач.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Головкой «на 13» отворачиваем гайку 1, а головкой «на 10» — гайку 2.

Отсоединяем колодку проводов от тягового реле стартера.

Головкой «на 13» отворачиваем три болта крепления стартера.

Нижний болт крепит также кронштейн жгута проводов.

Для наглядности болты крепления стартера показаны на снятом силовом агрегате.

Выводим стартер из картера сцепления…

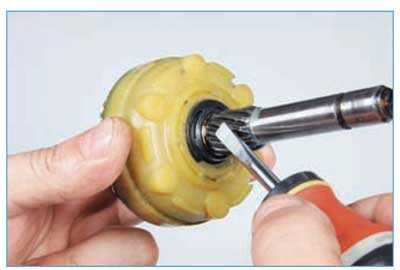

Для оценки исправности привода стартера…

…отверткой проворачиваем шестерню привода.

Шестерня должна проворачиваться в одном направлении с валом привода, а в другом — на валу привода. В противном случае заменяем привод новым. Отверткой сдвигаем шестерню привода по валу. Шестерня должна легко, без заеданий перемещаться по валу. Если шестерня заедает на валу, привод необходимо заменить.

Для проверки стартера соединяем проводами для «прикуривания» «плюсовой» вывод аккумуляторной батареи…

…с верхним контактным болтом тягового реле, а «минусовой» — с корпусом стартера.

Отверткой перемыкаем верхний контактный болт и управляющий вывод тягового реле.

При проведении этой операции необходимо соблюдать осторожность, т. к. возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент замыкания выводов.

При этом должна выдвинуться шестерня привода и включиться электродвигатель стартера. В противном случае проверяем электродвигатель и тяговое реле.

…соединяем проводами «плюсовой» вывод аккумуляторной батареи с нижним контактным болтом тягового реле, а «минусовой» вывод — с корпусом стартера.

При этом вал электродвигателя должен вращаться. В противном случае электродвигатель неисправен.

Для проверки тягового реле соединяем проводами «плюсовой» вывод аккумуляторной батареи с управляющим выводом тягового реле, а «минусовой» вывод — с корпусом стартера. При этом шестерня привода должна выдвинуться. Если этого не происходит тяговое реле неисправно.

Устанавливаем стартер в обратной последовательности.

Разбираем стартер для замены тягового реле, щеткодержателя со щетками и элементов привода.

Ключом «на 13» отворачиваем гайку нижнего контактного болта тягового реле…

…и снимаем гайку и наконечник провода.

Крестообразной отверткой отворачиваем два винта крепления тягового реле.

Головкой «на 8» отворачиваем два стяжных болта.

Вынимаем якорь из корпуса стартера.

Вынимаем привод из передней крышки.

…и снимаем крышку планетарного редуктора.

Вынимаем три сателлита планетарного редуктора.

Снимаем ограничительное кольцо.

Пассатижами снимаем запорное кольцо.

Снимаем обгонную муфту с шестерней привода в сборе.

Снимаем коронную шестерню с вала привода

Щипцами разжимаем стопорное кольцо…

…и вынимаем его из проточки обгонной муфты.

Внешним осмотром проверяем состояние коллектора и обмоток якоря. Обугливание обмоток не допускается. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе коллектора якорь следует заменить.Задиры и наволакивание материала подшипников скольжения на шейки вала устраняем самой мелкой шкуркой с последующей полировкой. Концы обмоток должны быть хорошо припаяны к ламелям. Почернение обмоток и отделение от них лаковой изоляции не допускается.

Омметром проверяем замыкание обмотки якоря на его сердечник.

Сопротивление должно быть очень большим (стремиться к бесконечности). Неисправный якорь заменяем.

Проверяем держатели изолированных щеток на замыкание с «массой».

Сопротивление должно быть очень большим (стремиться к бесконечности).

В противном случае щеткодержатель заменяем новым. При сильном износе щеток меняем щеткодержатель в сборе.

Сборку стартера выполняем в обратной последовательности.

На шестерни планетарного редуктора наносим смазку ШРУС-4.

Щеткодержатель монтируем до установки якоря в корпус стартера. Перед монтажом щеткодержателя на коллектор якоря, вдвигаем щетки в направляющие и привязываем проволокой. После установки щеткодержателя на коллектор якоря устанавливаем заднюю крышку и крепим к ней щеткодержатель. После этого отвязываем проволоку, и щетки под действием пружин выдвинутся к коллектору.

Тяговое реле устанавливаем так, чтобы его управляющий вывод был расположен с правой стороны.

Посмотрите интересное видео по этой теме

eurasia-avto.ru

Форд Фокус 2 стартер. Как снять и проверить стартер Форд Фокус 2


Причин, по которым возникает необходимость снятия стартера автомобиля Форд Фокус 2, может быть несколько. Прежде всего, это замена или ремонт в случае его поломки, также стоит отметить, что снятие стартера необходимо в ходе демонтажа коробки передач. Важно помнить, что прежде чем снять стартера Ford Focus 2 необходимо отключить минусовую клемму аккумуляторной батареи.


Инструкция по снятию стартера Форд Фокус 2

  1. Так как часть работ выполняется под двигателем необходимо снять нижнюю защиту. Для этого ключом Torx T-30 откручиваем все саморезы, которые крепят ее к нижним элементам автомобиля.
  2. Снимаем и проверяем стартер Ford Focus II

  3. Далее с помощью ключа на 13 необходимо открутить гайку (1), а ключом на 10 гайку (2) и отсоединить контактную колодку втягивающего реле.
  4. Снимаем и проверяем стартер Ford Focus II

  5. Теперь чтобы снять стартер Форд Фокус 2 необходимо с помощью ключа на 13 открутить три болта его крепления к двигателю автомобиля.
  6. Обратите внимание! К одному из трех болтов крепления стартера крепится кронштейн удерживающий жгут проводов
  7. Внимаем открученный стартер через низ двигателя
  8. Снимаем и проверяем стартер Ford Focus II

Как проверить стартер Форд Фокус 2

  1. С помощью плоской отвертки проворачиваем шестерню привода стартера. В одном направлении она должна проворачиваться вместе с валом привода, а в обратном направлении на валу привода. Если этого не происходит или шестерня тяжело перемещается и крутится, то в таком случае вал привода необходимо заменить.
  2. Работоспособность стартера можно проверить, подключив на его контакты питание от аккумулятора. При этом важно помнить, что плюсовой провод должен идти на верхний болт стартера, а минус на его корпус.
  3. Для проверки втягивающего реле (бендикса стартера форд фокус 2) замкните верхний контакт (1) и контакт управления (2). При этом втягивающий механизм должен сработать, шестерня переместится вдоль вала, а электродвигатель стартера запустится. Ели шестерня не приводится в движение, бендикс стартера Форд Фокус 2 подлежит ремонту или замене.
  4. Электродвигатель стартера проверяется следующим образом. Подключаем плюсовой провод аккумулятора к нижнему болту бендикса, а минус к корпусу стартера, при этом мотор должен включиться. Если этого не произошло необходимо его заменить или сдать в ремонт.
  5. Чтобы проверить отдельно бендикс Форд Фокус 2 подключаем плюс от аккумулятора к контакту управления, а минус к корпусу стартера. Втягивающий механизм должен сработать и выдвинуть шестерню. Если этого не происходит, бендикс Форд Фокус 2 неисправен и подлежит ремонту или замене.

Установка стартера Форд Фокус 2 выполняется в обратной последовательности.

remontauto-ford.ru

10.7. Ford Focus II. Снятие и разборка стартера — «ВАЖНО ВСЕМ»

Стартер снимаем для ремонта или замены при выходе его из строя, а также при демонтаже коробки передач.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Снимаем грязезащитный щиток моторного отсека (см. «11.2. Ford Focus II. Снятие грязезащитного щитка моторного отсека и подкрылка переднего колеса»).

Головкой «на 13» отворачиваем гайку 1, а головкой «на 10» — гайку 2.

Отсоединяем колодку проводов от тягового реле стартера.

Головкой «на 13» отворачиваем три болта крепления стартера.

Нижний болт крепит также кронштейн жгута проводов.

Для наглядности болты крепления стартера показаны на снятом силовом агрегате.

Выводим стартер из картера сцепления…

…и снимаем стартер.

Для оценки исправности привода стартера…

…отверткой проворачиваем шестерню привода.

Шестерня должна проворачиваться в одном направлении с валом привода, а в другом — на валу привода. В противном случае заменяем привод новым. Отверткой сдвигаем шестерню привода по валу. Шестерня должна легко, без заеданий перемещаться по валу. Если шестерня заедает на валу, привод необходимо заменить.
Для проверки стартера соединяем проводами для «прикуривания» «плюсовой» вывод аккумуляторной батареи…

…с верхним контактным болтом тягового реле, а «минусовой» — с корпусом стартера.

Отверткой перемыкаем верхний контактный болт и управляющий вывод тягового реле.

При проведении этой операции необходимо соблюдать осторожность, т. к. возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент замыкания выводов.

При этом должна выдвинуться шестерня привода и включиться электродвигатель стартера. В противном случае проверяем электродвигатель и тяговое реле.
Для проверки электродвигателя…

…соединяем проводами «плюсовой» вывод аккумуляторной батареи с нижним контактным болтом тягового реле, а «минусовой» вывод — с корпусом стартера.

При этом вал электродвигателя должен вращаться. В противном случае электродвигатель неисправен.

Для проверки тягового реле соединяем проводами «плюсовой» вывод аккумуляторной батареи с управляющим выводом тягового реле, а «минусовой» вывод — с корпусом стартера. При этом шестерня привода должна выдвинуться. Если этого не происходит тяговое реле неисправно.

Устанавливаем стартер в обратной последовательности.

Разбираем стартер для замены тягового реле, щеткодержателя со щетками и элементов привода.

Ключом «на 13» отворачиваем гайку нижнего контактного болта тягового реле…

…и снимаем гайку и наконечник провода.

Крестообразной отверткой отворачиваем два винта крепления тягового реле.

Снимаем тяговое реле.

Вынимаем якорь тягового реле…

…и пружину якоря.

Головкой «на 8» отворачиваем два стяжных болта.

Снимаем переднюю крышку.

Головкой «на 5,5» отворачиваем два болта…

…и снимаем заднюю крышку.

Снимаем щеткодержатель.

Вынимаем якорь из корпуса стартера.

Поддев отверткой…

…снимаем опору рычага привода.

Вынимаем привод из передней крышки.

Отверткой поддеваем крышку…

…и снимаем крышку планетарного редуктора.

Вынимаем три сателлита планетарного редуктора.

Снимаем ограничительное кольцо.

Пассатижами снимаем запорное кольцо.

Снимаем обгонную муфту с шестерней привода в сборе.

Отверткой сдвигаем из проточки…

…и снимаем стопорное кольцо.

Снимаем коронную шестерню с вала привода

Щипцами разжимаем стопорное кольцо…

…и вынимаем его из проточки обгонной муфты.

Снимаем рычаг привода.

Внешним осмотром проверяем состояние коллектора и обмоток якоря. Обугливание обмоток не допускается. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе коллектора якорь следует заменить.Задиры и наволакивание материала подшипников скольжения на шейки вала устраняем самой мелкой шкуркой с последующей полировкой. Концы обмоток должны быть хорошо припаяны к ламелям. Почернение обмоток и отделение от них лаковой изоляции не допускается.

Омметром проверяем замыкание обмотки якоря на его сердечник.

Сопротивление должно быть очень большим (стремиться к бесконечности). Неисправный якорь заменяем.

Проверяем держатели изолированных щеток на замыкание с «массой».

Сопротивление должно быть очень большим (стремиться к бесконечности). В противном случае щеткодержатель заменяем новым. При сильном износе щеток меняем щеткодержатель в сборе.

Сборку стартера выполняем в обратной последовательности.

На шестерни планетарного редуктора наносим смазку ШРУС-4.

Щеткодержатель монтируем до установки якоря в корпус стартера. Перед монтажом щеткодержателя на коллектор якоря, вдвигаем щетки в направляющие и привязываем проволокой. После установки щеткодержателя на коллектор якоря устанавливаем заднюю крышку и крепим к ней щеткодержатель. После этого отвязываем проволоку, и щетки под действием пружин выдвинутся к коллектору.

Тяговое реле устанавливаем так, чтобы его управляющий вывод был расположен с правой стороны.

vajnovsem.ru

Как снять стартер форд фокус: и замена, своими руками,фото,и-видео.

Для снятия стартера Форд Фокус 2 с двигателем 1.6

Инструменты:

— насадка-звёздочка; TORX Т-30.

-ключ-трубка на 10 и 13;

-плоская отвёртка; — рожковый ключ на 10 и 17.

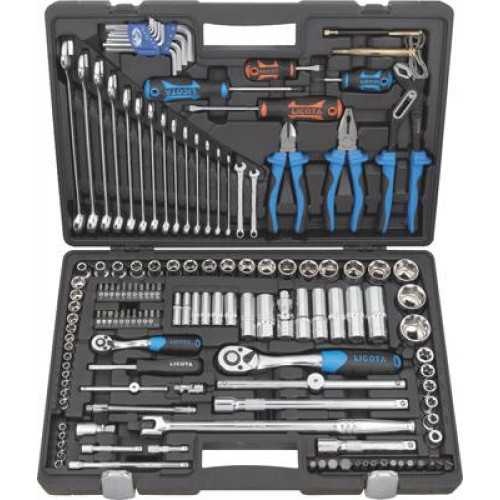

Набор ключей для любых работ авто

Пошаговая инструкция:

  1. Откручиваем от аккумулятора силовой провод, не снимая клемму АКБ, чтобы избежать блокировки магнитолы и подъёмников дверных.
  2. Откручиваем хомут воздухозаборника (воздушного фильтра) и снимаем эту гофру,
  3. соединяющую фильтр и воздушный коллектор.
  4. Прокрутив вытаскиваем трубку, которая идёт от фильтра к крышке клапанов (внизу есть защёлка, которая поддерживает эту трубку снизу). Трубка остаётся на корпусе фильтра, отсоединяем только от крышки клапанов.
  5. Посмотрите, где находятся крепления и аккуратно снимите воздушный фильтр.
  6. Снять защиту мотора.
  7. Далее снять щуп.
  8. Торцовым ключом 8 на 13 откручиваем гайки крепления проводов к втягивающему стартеру.
  9. После этого мы откручиваем гайки и отсоединяем провода идущие к стартеру (он крепится на трёх болтах). Болты выкручиваются на ощупь, т.к. их не видно.
  10. Остаётся вытащить стартер.
  11. Установка происходит в обратной последовательности.

    отсоединяем клемму АКБ

    Вытаскиваем щуп открутив болт под звездочку. на=20

    Снять защиту ключом под

    Откручиваем щуп

    Снимаем разъём проводки

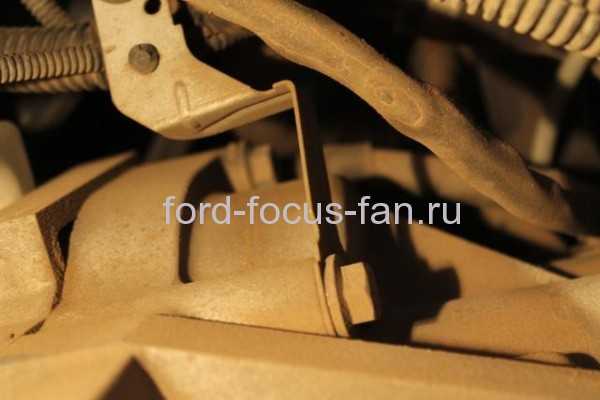

    Откручиваем болт

    Сняли разъём, который соединяет старте

    Стартер новый

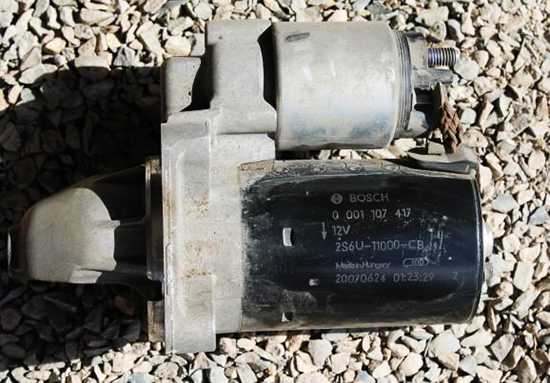

    Стартер Форд Фокус 1.6

    (Видео) по замене стартера на Форд Фокус.

Вывод: На ремонт стартера нужны качественные запчасти. я не давно купил бендикс,  который па работал всего месяц, заплатил за бендикс и за работу. И соответственно мне пришлось, купить другой стартер. НА рабкоре за ту сумму которую я потратил на ремонт   За 10000.ты бэушный. Делайте выводы прежде чем заняться ремонтом стартера.

Похожие записи:

Запись опубликована автором arbi в рубрике Ремонт Форд Фокус 2.

ford-focus-fan.ru

Ford Focus 2 Стартер снять замена ремонт Форд Фокус 2

Ford Focus 2 > Ремонт автомобиля > Электрооборудование > Снятие стартера

Стартер Форд Фокус 2 снимаем для ремонта или замены при выходе его из строя, а также при демонтаже коробки передач.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Снимаем грязезащитный щиток моторного отсека (см. «Снятие грязезащитного щитка моторного отсека Форд Фокус 2»).

Головкой «на 13» отворачиваем гайку 1, а головкой «на 10» — гайку 2.

Отсоединяем колодку проводов от тягового реле стартера.

Головкой «на 13» отворачиваем три болта крепления стартера.

Нижний болт крепит также кронштейн жгута проводов.

Для наглядности болты крепления стартера показаны на снятом силовом агрегате.

Выводим стартер из картера сцепления…

…и снимаем стартер.

Для оценки исправности привода стартера…

…отверткой проворачиваем шестерню привода.

Шестерня должна проворачиваться в одном направлении с валом привода, а в другом — на валу привода. В противном случае заменяем привод новым. Отверткой сдвигаем шестерню привода по валу. Шестерня должна легко, без заеданий перемещаться по валу. Если шестерня заедает на валу, привод необходимо заменить.
Для проверки стартера соединяем проводами для «прикуривания» «плюсовой» вывод аккумуляторной батареи…

…с верхним контактным болтом тягового реле, а «минусовой» — с корпусом стартера.

Отверткой перемыкаем верхний контактный болт и управляющий вывод тягового реле.
При проведении этой операции необходимо соблюдать осторожность, т. к. возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент замыкания выводов.
При этом должна выдвинуться шестерня привода и включиться электродвигатель стартера. В противном случае проверяем электродвигатель и тяговое реле.
Для проверки электродвигателя…

…соединяем проводами «плюсовой» вывод аккумуляторной батареи с нижним контактным болтом тягового реле, а «минусовой» вывод — с корпусом стартера.

При этом вал электродвигателя должен вращаться. В противном случае электродвигатель неисправен.
Для проверки тягового реле соединяем проводами «плюсовой» вывод аккумуляторной батареи с управляющим выводом тягового реле, а «минусовой» вывод — с корпусом стартера. При этом шестерня привода должна выдвинуться. Если этого не происходит тяговое реле неисправно.
Устанавливаем стартер Форд Фокус 2 в обратной последовательности.

Снятие стартера Ford Focus 2

Первоисточник контента — WiKi сайта журнала «За Рулём»

ford-focus-2.dv13.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
