Люстра светодиодная не включается – Что делать если не горит светодиодная люстра с пультом управления

Содержание

Ремонт люстры с пультом дистанционного управления

Светодиодные изделия вошли в бытовую жизнь обычных людей весьма стремительно, вытеснив даже люминесцентные и полностью заменив лампы накаливания. Для гостиных и спален хорошим вариантом будет светодиодная люстра на пульте управления. Она имеет ряд преимуществ перед классическими, с обычными выключателями.

Светодиодная люстра такой конструкции весьма сложна, она имеет ряд дополнительных деталей, которые в сумме повышают риск ее поломки. Неприятное зрелище, когда вы пытаетесь включить люстры, а они загораются через раз, либо не светят вовсе. В данной статье мы рассмотрим строение этого светового прибора, чтобы понять, в каком именно узле могла возникнуть неисправность, а также обсудим способы, как отремонтировать люстру с пультом управления.

Устройство

Здесь вы не найдете обычных ламп, которые вкручиваются в патрон. Она состоит из десятков, возможно, даже из сотен маленьких светодиодов, которые в общей сумме выдают достаточно большой световой поток. Отличительной чертой такого изделия является другой принцип включения – если в классическом варианте для работы нужен механический выключатель, который в зависимости от положения замыкает или разрывает электрическую цепь, здесь устанавливается специальное реле с детектором, улавливающим сигнал дистанционного пульта.

Реле с пультом дистанционного управления

В зависимости от нажатой кнопки на пульте, реле работает с управляемыми контактами, как следствие – они включаются или выключаются. На фотографии выше представлена комбинация пульта и реле, которые позволяют работать в нескольких режимах:

  1. Включает и выключает первый диодный блок, обычно 30–40% от общего количества.
  2. Включение и выключение второго блока, соответственно – 60–70% лампочек.
  3. Включение всех 100%, и одна кнопка выключения на все три режима.

В зависимости от размера люстры со светодиодами возможно увеличение или, наоборот, уменьшение режимов. Все светодиоды подключаются последовательно, перед ними располагается конденсатор. Он играет роль барьера, защищает хрупкие кристаллы от резких колебаний напряжения.

Она редко состоит только из светодиодов, обычно они используются там в первом режиме в качестве ночника или просто декоративной подсветки. Основной свет реализован с помощью нескольких маленьких, но мощных галогенных лампочек (светодиоды также усиливают основной свет). Галогенки подключаются с помощью одного или нескольких специальных трансформаторов (зависит от количества лампочек и их мощности).

Люстра с комбинированным освещением

Ремонт галогенных люстр выполняется аналогично ремонту светодиодных люстр. Более подробно каждый элемент будет описан далее, когда начнем разбирать причины поломки.

Что же там могло сломаться?

Разбор полетов стоит начать с симптомов, когда люстра с пультом управления не включается. Самые распространенные, которые требуют ремонта люстры с пультом дистанционного управления:

  • Люстра не включается с пульта.
  • Не горит один из блоков люстры – светодиодный или галогенный, при этом вторая часть работает в штатном режиме.
  • Лампы горят только тогда, когда вы прикасаетесь руками к металлическим частям корпуса.
  • Не работает люстра совсем.

Способы ремонта

  1. Пульт. Есть очень простой способ определить, работает ли пульт. Для этого включите любую камеру – подойдет для этих целей даже смартфон. Направьте датчик пульта, который излучает ИК-сигнал на реле, прямиком в объектив камеры. Понажимайте различные кнопки на пульте. Работающий пульт отобразит на экране смартфона мигающий элемент, который излучает сигнал. Невооруженным глазом мы ничего не увидим, так получается потому, что наш глаз не умеет воспринимать свет в ИК-спектре, а вот камера смартфона это сделать может.

    Проверка ИК-пульта с помощью камеры смартфона

Если никакого свечения не наблюдается при нажатии на кнопки, значит неисправность в пульте. Первым делом проверьте, живы ли батарейки – либо установите другие, работающие, либо эти поставьте в работающий пульт. Скорее всего, причина окажется именно в батарейках, схема пульта настолько простая, что там ломаться просто нечему (если только вы не искупали его в тарелке с супом или не уронили этажа эдак со второго). Если в пульте незначительно засорились контакты, его можно аккуратно разобрать и протереть все токопроводящие элементы ватной палочкой, слегка смоченной в спирте. В самых тяжелых случаях поможет только полная замена пульта, на китайских интернет-барахолках предостаточно вариантов с новым реле.

Если пульт исправен, но люстра все равно не зажигается, двигаемся далее до выяснения причины, почему она перестала гореть.

  1. Следующим на очереди будет реле, которое принимает сигнал от пульта. Есть один действенный, но немного сложный способ проверить его.
    1. Полностью обесточьте квартиру на счетчике или щитке.
    2. Раскрутите крепежные болты, аккуратно снимите люстру с потолка.
    3. На этом моменте можно снова воспользоваться камерой. Сфотографируйте проводки, которые подключены от реле к самой люстре. Затем аккуратно отрежьте их, отклейте реле от корпуса люстры с галогенными лампами и отложите его. Поднимите люстру к потолку и подключите напрямую к сети 220 В.
    4. Если при включении света на щитке люстра с пультом управления зажглась, значит, дело именно в реле. В таком случае придется купить новое и подсоединить его таким же способом, как оно было подключено ранее (фото проводов у нас уже есть).
    5. Верните люстру на место, удостоверьтесь в ее работоспособности.
    6. Если она все равно не работает даже напрямую из сети, значит, возвращаем старое на место. Вешать люстру не торопимся.

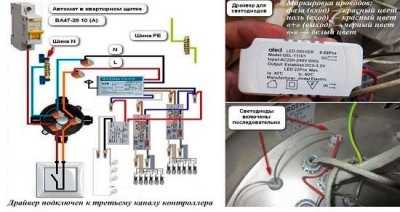

      Реле, подключенное к сети и к люстре

      Пока этот пункт не закончился, можно подумать о еще одном варианте развития событий – нужно ли вам дистанционное управление? Возможно, его можно и вовсе убрать, а люстру просто подключить к двухкнопочному выключателю?

  2. Теперь перейдем к самим лампочкам. Начнем с простого – с галогеновых ламп. Нужно проверить, не сгорели ли они. Ни в коем случае не берите их голыми руками, если они все еще работают, это может их добить. Вкрутите в другое место с таким же цоколем. Если они загорелись там, значит либо контакты в цоколе люстры окислились или запылились, либо пришел конец трансформаторам, питающим блок галогенок. Если лампочки не горят в другом месте, меняем на новые, работающие. Все равно не горит люстра? Возвращаемся к цоколям. Протрите их ваткой со спиртом; если они совсем никуда не годятся – замените на новые. С трансформаторами та же история – стоят они не так дорого, удалить старые и вместо них поставить новые не составит труда. Может, повезет, и ремонт люстры с пультом управления будет завершен.

    Разнообразие трансформаторов для галогеновой цепи лампочек

Со светодиодами немного сложнее. Как говорилось выше, они соединены последовательно, поэтому при поломке одного тухнет вся цепь. Перебирать их в поиске неисправного чаще всего настолько длительный процесс, что проще полностью заменить все на новые. Если до этого дошло, то попробуйте начать с блока питания для светодиодов – его найти легче, и стоит он меньше. Если после замены светодиоды все равно не зажигаются, то придется и их менять. Впрочем, перегорание светодиодов в качественно собранном светильнике – настолько редкое дело, что обычно проблема решается заменой блока питания.

  1. В отдельный пункт стоит вынести проблему с интересным симптомом – вся люстра или отдельный блок в ней загорается (или лампочки мигают) только после касания к металлическому корпусу рукой. Это объяснить просто – плохой контакт. Но вот где, предстоит выяснить именно вам. Вооружитесь бутылочкой спирта, упаковкой ватки, и тщательно протрите все контакты в люстре. Плохие соединения и ветхие скрутки лучше переделать – заново зачистите провода, соедините их как можно прочнее, заизолируйте изолентой или термоусадкой. Не забудьте про цоколи, даже пульт не обойдите стороной, раз уж начали – ему точно не помешает избавиться от накопленной пыли.
  2. Если люстра не хочет включаться после всех проведенных манипуляций, скорее всего, проблема в проводке либо внутри самого устройства, либо на подходе к люстре. Проверьте наличие тока с помощью мультиметра на всех цепях в люстре, а также перед входом сети в реле. На участке, где электричество отсутствует, заменим провода новыми, либо включим цепь в обход повреждения, тем самым выполнив ремонт люстры с пультом управления.
  3. Можно ли попробовать починить старое реле, не покупая нового? Все равно терять нечего. Убедитесь в его поломке с помощью мультиметра – на выходе прибор должен показывать нулевой ток. Разберите реле, просмотрите его на предмет сожженных шлейфов и контактов. Если таковые есть, то однозначно нужно покупать новый. Если же следов нет, проверьте емкость конденсаторов. Их можно заменить, если значение будет меньше 1 мкФ.

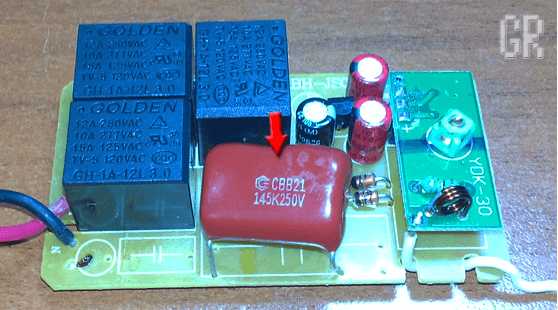

    Поврежденный конденсатор, потерявший емкость

Заключение

Хоть причин поломок у такой сложной системы достаточно много, при методичном подходе к каждой детали вы обязательно найдете проблему, которая мешает ей работать. Главное – контролировать, не будет ли ремонт светодиодной люстры по затратам дороже, чем покупка новой. Самая затратная деталь – новое реле включения-выключения, но от него можно просто избавиться, подключив светодиодную люстру к выключателю с двумя кнопками. Остальные трансформаторы и провода стоят в Китае очень дешево, а вот на светодиоды и лампочку придется потратиться, в зависимости от их мощности и количества цена может быть очень большой – как минимум равняться стоимости новой светодиодной люстры.

lampagid.ru

Как отремонтировать светодиодный светильник своими руками

С появлением светодиодных технологий системы освещения вышли на совершенно новый уровень. Экономичные, экологически и электрически безопасные приборы сегодня эксплуатируются везде – они пришли на смену стандартным «лампам Ильича» и набравшим популярность «экономкам». Первые давно устарели с моральной точки зрения, вторые крайне опасны для здоровья из-за содержащихся внутри паров ртути.

Несмотря на продолжительный срок эксплуатации, даже такие устройства со временем выходят из строя. Дорогостоящий ремонт светодиодных светильников в некоторых ситуациях можно выполнить самостоятельно, в домашних условиях, что мы и рассмотрим далее.

Элементы светодиодных источников света

Прежде чем разбирать на составные части вышедшую из строя светодиодную лампу, обязательно изучите ее устройство и принцип работы. Стандартное оборудование данного типа имеет в составе электронную плату питания, световой фильтр и корпус с цоколем. Более дешевые модели вместо ограничителей тока и напряжения используют обычные конденсаторы.

Одна лампа может насчитывать несколько десятков светодиодов, которые соединяются последовательно или параллельно. Во втором случае конструкция получается дорогостоящей (к каждому led-диоду или группе подключается отдельный резистор), поэтому позволить себе ее могут далеко не все.

Принцип действия светодиода практически идентичен полупроводниковому элементу. Ток между анодом и катодом перемещается по прямой линии, что приводит к образованию свечения. Каждый светодиод по отдельности характеризуется минимальной мощностью, из-за чего используется сразу несколько штук. Для создания нужного светового потока применяют люминофорное покрытие, трансформирующее свет в видимый для человеческого глаза спектр.

Качественные модели содержат высокотехнологичный драйвер, выполняющий функцию преобразователя наряду с диодной группой. Первичное напряжение идет на трансформатор, уменьшающий характеристики тока. На выходе элемента получаем постоянный ток, необходимый для питания led-диодов. С целью уменьшения пульсации в цепи используется вспомогательный конденсатор.

Несмотря на многочисленные разновидности, отличия устройств, количество используемых светодиодов, все осветительные приборы данного типа характеризуются одной конструкцией, что упрощает их техническое обслуживание.

Виды поломок и их причины

Существует несколько возможных неисправностей светодиодных приборов, что связано с их хоть и схожей, но достаточно сложной конструкцией. Самые распространенные поломки среди остальных сопровождаются следующими моментами:

  • полное отсутствие свечения;
  • периодическое отсутствие освещения;
  • кратковременное мерцание;
  • отключение света в произвольные моменты;
  • повреждение лампочки или светодиода.

Причин появления поломок еще больше. Чаще всего из них встречаются следующие:

  1. Нарушение правил и рекомендаций эксплуатации светодиодных устройств. Покупая новый светильник, обязательно изучите условия его работы, прописанные в технической методичке. При игнорировании любого правила вероятность поломок возрастает в несколько раз.
  2. Перегрев оборудования. Сами по себе светодиоды в работе практически не нагреваются, но если температура превышает заявленные 50–60 градусов, то может произойти разрыв нити, держателя или отслоение контактов на электронной плате. Перегрев иногда происходит из-за того, что не предназначенный для этих целей светильник устанавливается внутрь натяжного потолка. Это препятствует его естественному охлаждению.
  3. Выгорание led-диода – полное или частичное. Привести к этому могут высокие скачки напряжения сети или перегорание конденсатора.

Важно! Последняя поломка актуальна для дешевых приборов, в которых применяют некачественные платы.

Если сильнее углубиться, то можно выявить несколько других, более редких, но не менее интересных причин, из-за которых может не работать светодиодный светильник:

  • технические нарушения при подключении к сети питания;
  • короткое замыкание;
  • неверная установка оборудования;
  • ошибки при построении элементов в схеме подключения;
  • изделие низкого качества – при попытке сэкономить не забывайте о том, что покупаете «кота в мешке».

В таких устройствах могут быть изначально плохо припаяны контакты либо вместо драйвера используется дешевый конденсатор. Речь идет о так называемом заводском дефекте.

Светодиодные потолочные светильники с пультом дистанционного управления часто выходят из строя как раз из-за заводского брака. Таким образом, для выполнения ремонта важно правильно установить не только поломку, но и причину ее возникновения.

Подготовка к ремонту светодиодных приборов

Для выполнения качественного ремонта, гарантирующего исправность изделия и его продолжительную эксплуатацию в дальнейшем, необходима кропотливая подготовка. Для начала выполните демонтаж люстры, настенного светильника. В случае с настольными лампами просто отключите их от сети питания. В дальнейшем пригодятся некоторые инструменты и материалы, в том числе отвертка, плоскогубцы, изолента, нож. Клещи или пассатижи пригодятся в том случае, если корпус устройства соединен с помощью специальных скруток. Для проверки контактов воспользуйтесь мультиметром.

Поскольку светодиоды характеризуются небольшими габаритами, то для манипуляций с ними пригодится пинцет. Впоследствии при обнаружении разрыва цепи или необходимости замены какого-либо элемента может потребоваться паяльник. С целью замены led-диодов применяйте дрель с разнообразными сверлами.

Не забывайте о том, что каждый инструмент должен иметь электроизоляцию – запрещено выполнять работы пассатижами или клещами с голыми металлическими рукоятками.

Конструкция светодиодных люстр и визуальный осмотр

Светодиодные подвесные светильники, работающие от пульта дистанционного управления, появились сравнительно недавно. Их устройство знакомо далеко не всем, поэтому вкратце рассмотрим конструкцию приборов.

В самой простой комплектации люстра на светодиодах состоит из корпуса (металлического, пластикового, стеклянного), блока с регулятором (драйвера). Последний элемент используется как выпрямитель напряжения, на нем размещают клеммы и зажимы, к которым подводится питание от промышленной сети. Проводами блок питания соединен с лампами.

В сложных люстрах применяют антенну, блок управления, регулятор (несколько блоков), необходимый для автоматической настройки. Растровые осветительные приборы содержат несколько драйверов и светодиодные лампы различных видов. Последовательность ремонта напрямую зависит от конкретного типа светильника.

Изучите конструкцию устройства, используя приложенную к нему инструкцию, чтобы разобраться, где находятся блоки управления. Они могут устанавливаться как внутри, так и снаружи изделия.

Ремонт люстры без пульта ДУ намного проще. В таком приборе установлен диод или диодный мост с электролитами и резисторами. Также есть катушка с обмоткой для уменьшения пульсации.

Чтобы правильно отремонтировать уличный или внутренний светильник, соблюдайте пошаговую инструкцию:

  1. Снимите прибор с потолка или стены и удалите крышку корпуса.
  2. Изучите электронную схему, чтобы разглядеть видимые дефекты (либо подтвердить их отсутствие). К таковым относятся обрывы проводки.
  3. Удалите плафон и другие декоративные украшения оборудования, выкрутите светодиодные лампочки, если они используются.
  4. Изучите цоколь на предмет наличия прогоревших мест. Для зачистки можете использовать обычный нож.
  5. Заново выполните скрутки, подтяните все винты на крепящихся к плате элементах. При отсутствии видимых дефектов изучите непосредственно лампу.

Простейший способ проверить цепь светодиодов лампы

Рассмотрим самый легкий метод проверки цепи светодиодов. Для начала зафиксируйте лампу, используя обрезанную пластиковую бутылку с меньшим диаметром. В нее и вставляется лампа. Для подачи питания воспользуйтесь вспомогательным блоком питания (в том случае, если речь идет об устройстве на 12 или 24 В).

Вместо того чтобы прозванивать каждый led-диод в цепи, можно прибегнуть к более простому методу. По очереди устанавливайте перемычку между контактами каждого диода, используя пинцет. Если нет перемычки, то возьмите любой провод, предварительно зачистив оба конца и выполнив лужение контактов.

Важно, чтобы лампа в этот момент была подключена к сети. Как только вы замкнете контакты на сгоревшем светодиоде, прибор загорится. Если этого не произойдет, то, возможно, перегорело более одного диода.

Продолжите визуальный осмотр схемы и ищите места прогаров, вздутые конденсаторы, изучите каждую дорожку на плате. При обнаружении оборванных контактов выполните пайку. Если цепь состоит из 10 и менее элементов, то ни в коем случае не заменяйте сгоревший светодиод проводом или перемычкой. Это может привести к перегрузке катушек и сгоранию диодов.

Устранение поломки люстры с дистанционным управлением

Чаще всего причина поломки люстры с пультом ДУ заключается в перегреве матрицы. В такой ситуации ремонт выполняется следующим образом:

  1. Снимите и разберите люстру.
  2. Выясните причину поломки – отыщите перегоревшие элементы.
  3. Если потребуется замена компонентов и выполнение пайки, то обязательно изучите схему устройства, приложенную к гарантийному талону.

Перегореть может контроллер, антенна или блок управления. В данном случае требуется банальная замена вышедшего из строя изделия.

Радиаторы охлаждения

Большинство светодиодных осветительных приборов выпускается с радиаторами охлаждения. Наличие этого элемента – признак высокого качества устройства. В данных изделиях отводится специальное посадочное место, а радиатор используется для отвода тепла. Периодически нужно проводить замену термопасты. Если этого не делать, то со временем радиатор потеряет свою эффективность и плата или блок перегорит. Разберите устройство и убедитесь в том, что термопаста нанесена на обе плоскости посадочного места.

При необходимости самостоятельно тонким слоем нанесите специальную смазку на всю поверхность посадочного места. Чересчур большое количество термопасты сказывается на теплоотдаче так же негативно, как и ее отсутствие. Для увеличения тепловой отдачи можно прикрутить к радиатору дополнительную алюминиевую пластинку, при этом убедитесь, что она не перекрывает основной воздушный поток.

Качественный ремонт светодиодных источников света своими руками возможен при условии соблюдения правил безопасности и наличии конструктивной схемы электроприбора. В статье были подробно описаны основные причины и типы неисправностей, даны рекомендации по их поиску и устранению.

220.guru

Как отремонтировать люстру с пультом управления

Содержание:
  1. Устройство и принцип работы люстры с пультом
  2. Поиск неисправностей и их причины
  3. Основные неисправности и способы их устранения
  4. Видео

Технологии производства осветительных приборов постоянно развиваются, что позволяет каждому хозяину сделать свое жилище более уютным и комфортным. Сегодня популярность приобретают люстры, для управления которыми применяется пульт дистанционного управления. Такие люстры удобны в быту, просты в эксплуатации, легко устанавливаются и подключаются. Однако, как и большинство дешевых китайских изделий, они периодически ломаются, и в этих случаях необходим ремонт люстры. Многие хозяева, не разбирающиеся в электронике, обращаются к мастерам. Тем не менее, зная общее устройства таких осветительных приборов и обладая навыками электротехнических работ, вполне возможно собственноручно выполнить ремонт люстры с пультом управления.

Устройство и принцип работы люстры с пультом

Приборы освещения под управлением дистанционного пульта, обладают довольно сложной конструкцией. Для того чтобы их собрать и подключить потребуются определенные знания и навыки в электронике и электротехнике. Люстра может эффективно работать на значительном расстоянии, а нужный режим освещения устанавливается с помощью кнопок пульта путем набора несложных комбинаций. Количество функций зависит от конструкции и модели люстры.

Все люстры с пультом дистанционного управления разделяются на несколько видов:

  • Со светодиодными лампами. В конструкцию входят несколько разноцветных светодиодов, влияющих на постепенно изменяющийся цвет подсветки. В основном эти светильники выполняют декоративную функцию и довольно часто ломаются. Питание светодиодов осуществляется с помощью конденсатора, снижающего напряжение до оптимального значения. Подключение светодиодов выполняется последовательно, поэтому, если перегорает один из них, гаснет вся цепь. Как правило, в процессе ремонта заменяются не отдельные светодиоды, а сразу весь блок.
  • С галогенными лампами. Для питания таких ламп используются трансформаторы, выполняющие импульсное преобразование подаваемого напряжения. В случае поломки каждая из ламп поочереднео проверяется мультиметром. Если лампы находятся в рабочем состоянии, выполняется проверка всех имеющихся трансформаторов.
  • С комбинированными источниками света. У этих люстр наиболее сложная конструкция, в которой соединились светодиодные и галогенные лампы. Они могут включаться поочередно или все вместе. При поломке обнаруживаются недостатки, характерные для первых двух видов люстр.

Все люстры оборудуются реле радиоуправления, в котором устанавливается модуль, принимающий радиосигнал, поступающий с пульта. Каждая модель отличается определенным количеством электромагнитных реле, выполняющих коммутацию токов разной мощности.

Питание на реле поступает через гасящий конденсатор, а излишки электроэнергии нейтрализуются балластным конденсатором. Существенным недостатком данного элемента считается место, где он впаян в общую плату. В процессе длительной эксплуатации пайка становится слабее, и реле может отвалиться в любой момент.

Важнейшей составляющей люстры является сам пульт дистанционного управления. Он отличается простотой конструкции, минимальным количеством кнопок и набором функций. Следовательно, ремонт люстры с пультом дистанционного управления вполне возможно выполнить самостоятельно. Простая электрическая схема гарантирует продолжительную работу, поэтому пульт чаще всего выходит из строя по причине севших батареек.

Поиск неисправностей и их причины

Люстры, управляемые на расстоянии и работающие в различных режимах, более других осветительных приборов подвержены риску выхода из строя. Поломки могут начинаться неисправными батарейками и заканчиваться серьезными неисправностями блоков питания, контроллера и программной платы.

Основные признаки неисправностей, характерные для управляемых светильников:

  • При подаче сигнала с пульта лампочки на люстре не включаются.
  • Отдельные режимы освещения не работают, светильники могут самопроизвольно выключиться.
  • Режимы не переключаются с помощью пульта, но вполне нормально работают при ручном переключении.
  • Люстра самопроизвольно мигает, самостоятельно переключается между режимами.

Данные неисправности встречаются наиболее часто, однако они практически не проявляются одновременно. Как правило, при ремонте требуется замена 1-2 элементов. Поэтому в первую очередь определяем поломку наиболее важных элементов. Сложнее всего бывает обнаружить неисправные детали и заменить их. Обычно поиски начинаются с проверки батареек. Если причина оказалась не в этом, то нужно искать дальше.

Различные виды лампочек могут быть сгруппированы отдельными блоками. Нормальная работа каждого из них обеспечивается несколькими приборами и компонентами. Например, блоки соединяются в единую конструкцию с помощью контроллера. Если батарейки в пульте заменены, а он все равно не работает, можно попробовать выполнить запуск люстры выключателем. В случае неудачного запуска можно с высокой вероятностью предположить, что причиной неисправности является контроллер. Поэтому выполняется проверка пульта и контроллера на работоспособность.

В некоторых случаях контроллер способен выполнить запуск лишь отдельных модулей системы, когда светодиоды работают, а галогенные лампы не запускаются. В подобной ситуации проблема может заключаться в модуле галогенных ламп, требующем ремонта. Рекомендуется выполнить проверку всех контактов и качество их крепления. После этого тестируются блоки питания и трансформаторы, которые могут сгореть при использовании слишком мощных ламп.

В последнюю очередь проверяется работоспособность светодиодных ламп. В некоторых случаях они могут сгореть все сразу из-за нестабильности электрической цепи, резких перепадов напряжения. Причиной перегорания могут стать блок питания и трансформатор, обладающие слишком большой мощностью.

Наиболее распостранненые причины поломок и частый выход из строя светодиодных ламп связан с конструктивными особенностями данных элементов. Их миниатюрные детали подвергаются сильному износу под действием высокого входящего напряжения, неправильного подключения и других негативных факторов. Наиболее простым способом проверки является подключение лампочки к другому светильнику, предварительно убедившись в его исправности. Кроме того, работоспособность светодиодов может быть проверена специальным светодиодным тестером. Необходимо помнить, что эти лампочки не ремонтируются и подлежат обязательной замене. Как правило меняется вся неисправная группа ламп.

Ремонт люстры с пультом своими руками

После того как были обнаружены неисправности, необходимо принять меры по их устранению. В качестве примера рекомендуется рассмотреть наиболее часто встречающиеся поломки и способы их устранения.

  1. Не загорается светодиодная подсветка, попытки включить ее всеми способами оказались безуспешными. В этом случае необходим ремонт светодиодных люстр с пультом, в первую очередь проверяется балластный конденсатор. Выходящий из него проводник зачищается и подключается к мультиметру, выставленному в режим измерения напряжения. Если прибор указывает на нормальное напряжение, значит неисправна последовательная цепь лампочек. В случае незначительного напряжения или его полного отсутствия, нужно произвести замену конденсатора.
  2. Одна или несколько галогенных ламп не включаются, ни с помощью пульта, ни с помощью обычного выключателя. Здесь также потребуется ремонт галогеновых люстр с пультом, где большое значение имеет количество неисправных элементов. Если сгорела одна лампочка, то вполне возможно, что она просто перегорела и ее нужно заменить новой. Если же перегорели сразу все, то наиболее вероятной причиной может стать электронный трансформатор. В этом случае выполняется такая же операция, как и при проверке балластного конденсатора. При замене трансформатора следует пользоваться чистыми перчатками.
  3. Светодиоды и галогенные лампы не реагируют на сигналы пульта дистанционного управления и включаются только с помощью настенного выключателя. Перед тем как выполнять ремонт китайской люстры с пультом своими руками, нужно в первую очередь проверить работоспособность батареек или аккумуляторов. Если их замена не дала положительного результата, нужно раскрыть корпус пульта и протереть плату обезжиривающими средствами. Отсоединенный транзистор или шифратор нужно припаять на свое место.
  4. Люстра вообще не включается. Обычно причиной такой неисправности является реле управления. Проверка его работоспособности так же выполняется с помощью мультиметра, к которому подключается зачищенный провод реле. Если установлена неисправность детали, то взамен ее устанавливается новая.

В процессе решения вопроса, как отремонтировать люстру с пультом управления, следует не забывать о повышенной осторожности. Это связано с подачей напряжения на оголенные провода. Невнимательность и несоблюдение правил электробезопасности могут привести к электротравме и более серьезным негативным последствиям.

electric-220.ru

Светодиодная лампа не включается - Всё о электрике в доме

Почему Led лампы не работают с выключателем с подсветкой?

Светодиодная лампа мерцает или не включается, почему?

Частая причина — подсветка в настенном выключателе.

▪ Наиболее частая причина, почему светодиодная лампа не включается, мерцает или работает некорректно — это установленный выключатель имеющий подсветку.
Нередки случаи, когда приобретая светодиодную лампу для работы с выключателями, имеющими подсветку, пользователь в результате получает вовсе не то, на что рассчитывал, а именно:
&#9658 светодиодная лампа мерцает,
&#9658 лампа светится не на полную яркость светодиодов, или же вообще
&#9658 отсутствует свечение светодиодов.
Выключатель с подсветкой представляет собою устройство, которое в целях обеспечения удобства использования оснащено светодиодом или газоразрядной лампой, встроенным непосредственно в корпус, что позволяет видеть выключатель в темноте.
В случае же отключения клавиши подобного выключателя светодиод, или газоразрядная лампа, производит шунтирование контакта, в связи с чем и осуществляется подача небольшого разряда тока прямо через LED-лампу.
Отчего пускорегулирующий аппарат, представленный в виде схемы прямо в цоколе лампы, начинает делать непрекращающиеся попытки запуститься, а так как тока недостаточно для полноценного пуска, то и происходит мерцание светодиодной лампы либо очень слабое свечение, иногда при выключенном устройстве.

При этом надо заметить, что для лампы такая ситуация вредна, так как в разы снижается срок ее службы.

Как избежать некорректной работы светодиодной лампы в выключателях с подсветкой?

Существует несколько возможных способов для налаживания совместной работы светодиодных ламп и выключателей с подсветкой:

• Самый простой – это, конечно, избавление от светодиода в выключателе, что позволит LED-лампе функционировать без каких-либо перебоев в работе.
• Можно подключить еще один резистор прямо параллельно с лампой или зашунтировать конденсатором.
• Поэкспериментировать с лампами. В некоторых случаях пользователями было отмечено, что, к примеру, лампы, мощность которых составляет 15 Вт, демонстрировали мерцание, а лампы в 13 Вт его не проявляли, исправно и корректно работая.
• Использование светодиодных ламп, разработанных целенаправленно на успешный коннект с выключателями с подсветкой. Такие лампы замечательно проявляют себя в условиях частого включения и выключения, показывают мгновенный старт, практически не нагреваются и главное, что выдерживают перепады напряжения, не мерцают при работе с выключателем, оборудованным светодиодной подсветкой.

Светодиодная лампа не выключается полностью, почему?

Возможная причина — ФАЗА в сети не выключена

▪ Не менее частая причина, почему светодиодная лампа не выключается полностью и слегка светится после выключения света или мерцает, это ошибка электрика, сеть остается под напряжением.
Если вы привлекали к работе с электросистемой не профессионального специалиста, возможно он перепутал провода. А именно, выключатель не снимает напряжение сети ФАЗУ, а выключает НОЛЬ. Поэтому после выключения света наблюдаются:
&#9658 светодиоды в лампе мерцют,
&#9658 светодиоды неярко светятся.

В этом случае профессиональный электрик легко устранит причину.

Если после устранения этих причин лампа продолжает работать некорректно, возможен заводской брак лампы и она подлежит утилизации.

Ремонт светодиодной лампы. Подробная инструкция

Ремонт своими руками > Освещение > Ремонт светодиодной лампы. Подробная инструкция

04.12.2014 | Автор: Андрей Просмотров: 91 049

Привет! У вас перестала светится светодиодная лампа? Тогда это статья для вас. Ведь многие думают, что ремонт светодиодной лампы трудно выполнить самостоятельно и часто выбрасывают их. И зря! Ведь стоимость светодиодных ламп на сегодняшний момент относительно простых ламп накаливания достаточно высока.

Из практики же ремонта отремонтировать осветительные приборы на основе светодиодов можно легко, не обладая глубокими знаниями электроники. При этом сделав ремонт светодиодной лампы своими руками вы сможете немало сэкономить денег из своего семейного бюджета.

Устройство светодиодной лампы

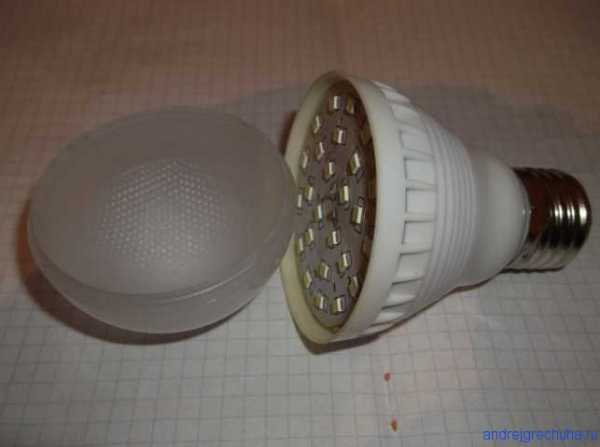

Простая светодиодная лампа небольшой мощности состоит из корпуса, цоколя, матового рассеивателя света, блока светодиодов LED, драйвера электропитания(в дешевых маломощных светодиодных лампах применяется простой бестрансформаторный выпрямитель).

Принцип работы светодиодной лампы

Рассмотрим принцип работы светодиодной лампы на примере недорогой китайской. Для этого посмотрите на схему ниже

Схема светодиодной лампы 220В

Напряжение сети 220 вольт подается на схему мостового выпрямителя на диодах через токоограничивающий конденсатор С1 и резистор R2. На выходе получаем постоянное напряжение, которое подается на блок светодиодов HL1 через токоограничивающий резистор R4. При этом светодиоды начинают светится.
Конденсатор C2 предназначен для сглаживания пульсаций выпрямленного напряжения. Резистор R1 предназначен для разрядки конденсатора C1 при отключении питания светодиодной лампы от сети.

Как отремонтировать светодиодную люстру или светильник своими руками

Если люстра или светильник перестали светится, то в первую очередь рекомендую начать проверку наличия питающего напряжения, подаваемого на светильник. Если при включении люстры выключателем на нем напряжение отсутствует, то необходимо тщательно проверить электропроводку.
Если напряжение присутствует на контактах патрона, куда заворачивается светодиодная лампа, то причина в лампе.

Ремонт светодиодной лампы своими руками

Как я рассказывал выше, светодиодная лампа состоит из схемы электропитания и самих светодиодов.
Необходимо вначале аккуратно разобрать светодиодную лампу и внимательно осмотреть блок питания(выпрямитель) на наличие внешних повреждений(прогаров деталей, перегорание дорожек печатной платы). Если такового визуально не обнаруживается, то переходим к проверке элементов при помощи цифрового мультиметра.
Часто причиной неисправности является неисправный токоограничивающий конденсатор С1 емкостью 1 мкФ напряжением 400 вольт. Его без выпаивания из схемы не проверишь. Лучше всего заменить его заведомо исправным.

Проверка диодов выпрямителя осуществляется при помощи мультиметра. Переводим его в режим измерения диодов и прозваниваем.
При исправности конденсатора и диодов обратите внимание на состояние токоограничивающих резисторов R2 и R4. Они внешне могут казаться не поврежденными, но при прозвонке могут иметь обрыв.

Проверка светодиодов лампы

Лампа может иметь в зависимости от ее мощности от нескольких светодиодов до нескольких десятков.

Иногда при осмотре платы со светодиодами сразу видно прогар некоторых. Такие светодиоды подлежат обязательной замене.
Другие светодиоды также необходимо прозвонить мультиметром или же подать на них напряжение от внешнего источника величиной в 2,5-3 вольта через омическое сопротивление 100-200 Ом. Если они загораются, то они исправны.
Светодиоды можно использовать от старой светодиодной ленты. От вас требуется умение работать паяльником.

Почему моргают светодиодные лампы

Причиной является применение производителем лампы некачественного токоограничивающего конденсатора С1. Замените его другим, с номинальным рабочим напряжением не менее 400 вольт. На напряжение 250 вольт ставить не рекомендую, так как он быстро выйдет из строя и вся схема попросту задымит. У меня лампа после замены конденсатора весело светит! ))

Удачи вам в ремонте светодиодных ламп и светильников на их основе!

***Рекомендую прочитать:

Мерцание светодиодных ламп и как с ним бороться

Лампы накаливания потихоньку уходят в прошлое, освобождая место в светильниках энергосберегающим и светодиодным. Эти осветительные приборы, создавая ту же освещенность, потребляют меньшую мощность, что позволяет экономить электроэнергию.

Современные виды ламп пришедшие на замену лампам накаливания

Но наряду с преимуществами появляется ряд проблем, которые приходится решать потребителю.
Рассмотрим одну из них – мерцание светодиодных ламп, с которой рано или поздно приходится сталкиваться любому электрику или обычному пользователю. Мерцать могут не только светодиодные, но и энергосберегающие, люминесцентные лампы.
Мерцать лампы могут при работе или в выключенном состоянии. Почему же мерцает выключенная лампа после отключения от сети?

Почему могут мерцать светодиодные лампы в выключенном состоянии

Вначале скажем пару слов о конструкции светодиодной лампы. Хоть она и подключается к источнику переменного тока, работает она на постоянном. Напряжении в сети 220 В, а для работы светодиодов необходимо меньшее напряжение. Для того, чтобы превратить переменное напряжение в постоянное и снизить его величину в состав светодиодной лампы входит специальное устройство, называемое драйвером.

На входе драйвера установлен выпрямитель из четырех диодов. Для сглаживания пульсаций выпрямленного тока в нем, как и в выпрямителе, используются электролитические конденсаторы. После емкостного фильтра напряжение подается на электронную схему, преобразующую и стабилизирующую выходное напряжение.
Теперь, зная конструкцию драйвера, можно объяснить, почему светодиодная лампа мерцает после выключения.

Одной из причин мерцания или периодического вспыхивания светодиодной лампы после выключения являются выключатели с подсветкой. При включенном выключателе ток идет к лампе напрямую через его контактную систему, а при выключенном – через маломощную неоновую лампочку. Работая после отключения последовательно с нагрузкой, она потребляет небольшой ток.
Ток протекает не только через лампочку подсветки, но и через нагрузку.

Ток питающий подсветку выключателя проходит через нагрузку

Проходя через выпрямительные диоды драйвера, он заряжает электролитический конденсатор фильтра. Напряжение на нем возрастает и при достижении величины, достаточной для срабатывания схемы стабилизации, поступает на светодиоды. Они вспыхивают и разряжают конденсатор. Далее процесс повторяется с частотой, зависящей от параметров драйвера: емкости конденсатора, способа стабилизации, мощности светодиодов.

Выключатель с подсветкой может быть одной из причин мерцания светодиодной лампы в выключенном состоянии

Точно по той же причине мигают в выключенном состоянии энергосберегающие лампы. В них также установлена схема, включающая в себя выпрямитель, фильтр и схему запуска и поддержания работы лампы. Люминесцентные лампы, имеющие полупроводниковую пускорегулирующую аппаратуру, тоже не терпят выключателей с подсветкой и периодически вспыхивают после отключения.
Очевиден и ответ на вопрос, как убрать мерцание светодиодных и других ламп в этом случае. Нужно поменять выключатель на обычный, без подсветки. Либо удалить из него неоновую лампочку. Сделать это несложно, так как лампочка подключается при помощи разъемного винтового соединения и ее отсутствие не повлияет на работоспособность устройства.

Но иногда подсветка бывает нужной, а на некоторых моделях она устроена сложнее, и от нее так просто не избавиться. А замена выключателя не желательна, так как нарушается дизайн помещения.
Как в этом случае избавляться от мерцания светодиодных ламп? Нужно исключить прохождение тока через схему лампы, направить его по другому пути. Самый простой выход из положения работает при размещении ламп в люстре или включении группы ламп одним выключателем. Одну из них нужно заменить на небольшой мощности галогеновую или накаливания. Сопротивление их намного меньше, чем всех подключенных к выключателю осветительных приборов, поэтому ток через нее в выключенном положении пойдет больший. Оставшегося миниатюрного тока гарантированно не хватит для зарядки конденсаторов.
Если лампа подключена в единственном экземпляре или применение другого типа осветительных приборов нежелательно или невозможно, для шунтирования можно использовать постоянный резистор. Подойдет резистор с сопротивлением около 51 кОм и мощностью не менее 2 Вт. Его нужно подключить к параллельно любой из ламп, объединенных в группу.

Резистор подключенный параллельно шунтирует ток проходящий через нагрузку

Удобно сделать это в соединительной коробке или непосредственно на патроне лампы (если лампа одна в группе).

Выводы резистора нужно изолировать, да и на него самого неплохо надеть термоусаживаемую или изоляционную трубку. Если длины его выводов недостаточно, их можно нарастить, припаяв гибкие провода сечением 1,5 мм 2 .
Но почему лампы после отключения все равно мерцают, если в выключателе нет подсветки. Это происходит, если рядом с осветительной электропроводкой идут кабели другого назначения, например, розеточной сети. После отключения выключателя провод, идущий от него к светильнику, оказывается под влиянием этих кабелей и они наводят в нем напряжение, достаточное для мерцания светодиодных ламп. Тем более, что ноль на них приходит всегда.
Бороться с наводками можно теми же способами: установкой лампы накаливания или резисторов.

Мерцание при работе

Мы рассмотрели, почему могут мерцать светодиодные лампы в выключенном состоянии. Это мерцание после выключения видно невооруженным глазом и вызывает дискомфорт. Но мерцать они могут и при работе, и не ощущаются визуально. Такое мерцание приносит вред, так как воздействует на человека на подсознательном уровне. При длительном воздействии оно может стать причиной частой утомляемости, бессонницы, подавленного состояния. А самое главное, оно негативно сказывается на зрении.
Почему это происходит? Все дело в том же конденсаторе фильтра. Если его емкость недостаточна, то фильтр плохо справляется со своей задачей. Часть переменного тока с удвоенной частотой сети 100 Гц добирается до светодиодов и заставляет их изменять яркость свечения с той же частотой.

Согласно Свода Правил СП 52.13330.2011, регламентирующего требования к естественному и искусственному освещению, для детских и лечебных помещений коэффициент пульсаций не должен превышать 10-20 %. Величина варьируется в зависимости от размера объектов, которые требуется рассматривать. Для остальных помещений коэффициент пульсаций не нормируется, но это еще не значит, что им нужно пренебрегать. Тем более, что у низкого качества ламп отдельных производителей он доходит до 60%!
Сами же производители редко предоставляют информацию о коэффициенте пульсаций, с которым работает их продукция. Поэтому для его оценки в домашних условиях приходится проводить тесты, фиксирующие не величину, а само наличие мерцания.
Первый и самый простой – так называемый «карандашный тест», основанный на эффекте стробоскопа. Включив в помещении только светильник с тестируемой лампой, быстро помашите перед ней карандашом. Если вы увидите сплошной след от карандаша, с пульсациями все в порядке. Если след от карандаша распадается на фрагменты, значит, пульсации есть.
Второй способ связан с использованием фото- или видеокамеры. Можно воспользоваться мобильным телефоном. Камеру нужно навести на лампочку с расстояния около 1 метра, при наличии мерцания на дисплее вы увидите темные полосы. Если вы часто снимаете, то наверняка их не раз видели, но теперь знаете, почему так происходит.

Рассмотрим, как убрать такое мерцание светодиодных ламп. Нужно поменять конденсатор фильтра на другой, имеющий большую емкость. При этом нужно подобрать конденсатор на то же рабочее напряжение и вписаться в габаритные размеры. Нужно, конечно, обладать некоторыми навыками, чтобы найти на плате драйвера этот конденсатор и иметь навыки владения паяльником. Емкость нового элемента придется подбирать экспериментально. Способ этот не является панацеей, не всегда получается полностью убрать мерцание, но попробовать можно.

Еще одна из причин возникновения мерцания при работе – это использования диммеров для регулировки яркости.

Перед покупкой диммера, обязательно изучите характеристики используемых ламп: некоторые лампы могут не поддерживать диммирование

Не все светодиодные лампы могут работать с диммером. и не всякий диммер качественно регулирует освещенность. Поэтому перед покупкой внимательно изучите каталог производителя, обратив внимание на то, какие из выпускаемых им ламп диммируются, а какие – нет, и что за устройства рекомендуются для регулировки яркости их свечения.
Вот почему мерцают в некоторых случаях светодиодные лампы. Если вы будете следовать рекомендациям, изложенным в этой статье, то избавитесь от лишних хлопот. И главное: покупайте продукцию только проверенных производителей, остерегайтесь дешевых подделок.

Источники: http://www.senspro.ru/articles/get/why_led_lights_do_not_work_with_the_switch_with_illumination, http://andrejgrechuha.ru/remont-svetodiodnoj-lampy-svoimi-rukami/, http://voltland.ru/svet/mercanie-svetodiodnyh-lamp.html

electricremont.ru

Не работает люстра с пультом управления

Люстра с пультом управления имеет три канала управления, 9 ламп накаливания и над каждой лампой несколько светодиодов красного, зелёного и синего цветов для создания разноцветной палитры, которая со временем плавно меняется в другой цвет.

Первый канал управления — включение двух линий ламп на 12 В, мощностью 20 Вт по краям. Второй канал — включение оставшихся трёх центральных ламп. Третий — включение либо отключение светодиодов. Светодиоды управляются LED-драйвером.

Принцип действия лампы с пультом дистанционного управления простой: блок управления (который, кстати, построен на базе безызвестной микросхемы CS52121AGP некой фирмы Semico или Semic (точно не Semiconductor), информацию о которой не удалось найти нигде) получает последовательность импульсов от пульта (который, кстати, тоже построен, видимо, на почти аналогичной микросхеме передатчика CS5211AGP той же замечательной фирмы), анализирует сигнал и подаёт напряжение на нужное реле, которое коммутирует питание LED-драйвера и блоков питания ламп на 12 В.

На пульте есть четыре кнопки:

  • Включение/выключение канала #1
  • Включение/выключение канала #2
  • Включение/выключение канала #3
  • Включение/выключение всех каналов одновременно

Естественно, на любой из первых трёх каналов можно подключить всё, что угодно.

В люстре неисправен был блок приёмника, т.к.

Не горит люстра с пультом — причины и решения

пульт работал отлично, плата же приёмника никак не хотела реагировать на команды пульта. После проверки платы приёмника был сделан вывод, что неисправна та самая микросхема CS52121AGP.

Так, как даже при "прокачанном" навыке "гугление" информации по данной микросхеме, а соответственно и аналога не было найдено, пришлось приобрести новый блок управления с новым пультом.

Для сравнения даны новый и старый блоки с пультами. Новый (сверху на фото) современнее: при тех же технических характеристиках он раза в два меньше своего предшественника.

Заказать такой пультс управляющим блоком можно в интернете, например, здесь:

Трёхканальный

Четырёхканальный

Подставка для пульта удобно крепится на стену, и может использоваться, как стационарный переключатель 🙂

Заменяем блок управления на новый.

В комплекте нового был двухсторонний скотч, которым удобно крепить блок на гладкую панель, в данном случае — верхнюю стенку люстры.

Новый блок сразу же заработал, как надо, ничего настраивать не требовалось. Требовалось только аккуратно это всё обратно уложить и отдать клиенту.

Отремонтированная люстра с пультами управления

Люстра не включается с пульта ДУ. Что делать?

Ремонтируем беспроводной переключатель (Wireless switch)

Многие владельцы китайских люстр с пультом ДУ сталкиваются с тем, что спустя год-два их люстра начинает плохо реагировать на команды с ПДУ. Как правило, неисправность проявляется следующим образом:

  • Включается, если пульт поднести близко.

  • Плохо реагирует на команды с пульта ДУ.

  • Самопроизвольно выключается.

  • Не реагирует на выключение каналов A, B, C по отдельности. Выключаются только все режимы кнопкой D.

На странице про устройство и ремонт люстры с пультом управления я уже рассказывал об этой неисправности. О её причине я узнал из комментария одного из посетителей сайта. Спустя какое-то время я столкнулся с данной неисправностью лично.

Причина плохой реакции люстры на команды связана вовсе не с пультом дистанционного управления (ПДУ), а вот с этой коробкой с надписью "Wireless switch".

Люстра не включается с пульта

Это беспроводной переключатель (радиопереключатель). Именно он отвечает за приём и исполнение команд. В моём случае данный блок имеет маркировку Y-7E. Это трёхканальный вариант.

Как оказалось, причина поломки кроется в металлоплёночном конденсаторе, который является частью источника питания на балластном конденсаторе. На фото он обозначен красной стрелкой.

Его ёмкость обычно составляет 1~1,5 микрофарады (мкФ). Рабочее напряжение от 250V.

Такая схема с использованием конденсатора, который гасит излишки напряжения, активно применяется в китайских люстрах. Такая же схема задействована и для питания светодиодной части, если таковая имеется.

Использование простых схемотехнических решений и применение низкокачественных комплектующих приводит к тому, что люстра довольно быстро приходит в негодность.

Проблема в том, что спустя 1-1,5 года этот конденсатор теряет свою ёмкость. При этом напряжение питания беспроводного переключателя с положенных 12~13 вольт падает до уровня в 6~7 вольт. В этом я убедился лично, когда сделал замеры мультиметром.

Пониженное напряжение приводит к тому, что электромагнитные реле либо просто не работают, либо начинают дико "глючить". Катушка реле просто не может притянуть якорь, который удерживает контакты в замкнутом состоянии.

Кроме того, заниженное и нестабильное напряжение питания приводит к некорректной работе микросхемы дешифратора команд (HS153SPJ). Микросхема-дешифратор HS153SPJ питается напряжением +5V от интегрального стабилизатора LM78L05.

При этом один режим люстры, например, А может включиться штатно, но вот другой, B или C уже не включается. Либо люстра просто не выключается, повторные нажатия на кнопки выбранного режима (A, B, C) ни к чему не приводят, хотя индикация на пульте ДУ есть.

Перед нами фото проверки балластного конденсатора CBB21 145K250V универсальным тестером LCR T4. Как видим, вместо положенной ёмкости в 1,4 мкФ (145K расшифровывается как 1400000 pF = 1400 nF), он имеет ёмкость всего 0,3924 мкФ (392,4 нФ (nF)). Более чем в 3,5 раза меньше, чем указано на его корпусе. Конденсатор неисправен.

В большинстве случаев устранить некорректную работу приёмного блока удаётся заменой этого конденсатора. Я, например, вместо неисправного установил конденсатор К73-17 ёмкостью 1 мкФ. (1µ0) и на рабочее напряжение в 250 вольт. Такой у меня оказался в наличии.

Также можно установить импортный металлоплёночный конденсатор с номинальной ёмкостью от 1 до 1,5 микрофарад и рабочим напряжением от 250V. Сейчас найти такой не проблема, особенно, если проживаете в большом городе. Подойдёт и б/у конденсатор из неисправной радиоаппаратуры, но перед установкой его обязательно нужно проверить.

Если есть возможность, то лучше установить конденсатор с большим рабочим напряжением, например, на 400 или 630V.

Про маркировку конденсаторов постоянной ёмкости можно почитать тут. Это поможет, если захотите подобрать конденсатор самостоятельно.

После замены конденсатора беспроводной переключатель необходимо проверить. Подключать нагрузку (трансформаторы, лампы) не обязательно. Если переключатель работает исправно, то вы услышите уверенные щелчки электромагнитных реле при нажатии на кнопки ПДУ.

Обращаю внимание на то, что беспроводной переключатель собран по примитивной схеме и не имеет гальванической развязки от электросети 220V. Поэтому, когда он включен, необходимо избегать касания токоведущих частей схемы.

Проводить любые восстановительные работы необходимо после полного отключения беспроводного переключателя от электросети!

То, что ваша люстра вдруг перестала включаться не самое страшное. Куда страшнее чрезмерный нагрев некоторых элементов, который может привести к печальным последствиям. А уж когда всё это "добро" висит под потолком, то вопрос пожаробезопасности встаёт как никогда остро.

Так как схемотехнические решения, применяемые в китайских люстрах с ПДУ, оставляют желать лучшего, то я решил усовершенствовать люстру.

О том, как доработать китайскую люстру с ПДУ, сделать её более долговечной и безопасной читайте здесь.

Главная &raquo Мастерская &raquo Текущая страница

Также Вам будет интересно узнать:

Перестала включаться светодиодная люстра. В чём может быть причина?

Возможные неисправности в светильниках с люминесцентными лампами, причины и способы их устранения

Таблица 4.

Неисправность Причина Способ обнаружения неисправности Способ устранения неисправности
Лампа не зажигается На патроне светильника со стороны питающей сети нет напряжения, низкое напряжение сети Проверить индикатором или вольтметром наличие и величину напряжения Проверить питающую сеть и обеспечить нормальное напряжение.
Лампа не зажигается. На концах лампы нет свечения Плохой контакт между штырьками лампы и контактами патрона или между штырьками стартера и контактами стартеродержателя. Пошевелить в стороны лампу и стартер в их держателях. Обеспечить хороший контакт.
Неисправность лампы, обрыв или перегорание нитей Установить заведомо исправную лампу Заменить лампу
Неисправность стартера — стартер не замыкает цепь накала катодов лампы. Отсутствует свечение в стартере. Заменить стартер
Неисправность в электрической схеме светильника. Проверить все соединения в схеме. Устранить обнаруженные неисправности.
Неисправность ПРА (пускорегулирующей аппаратуры) Если обрыва проводов, нарушения контактных соединений и ошибок в схеме не обнаружено, то, очевидно, неисправен ПРА. Заменить ПРА.
Лампа не зажигается. Концы лампы светятся.

Не работает пульт от светильника Сатурн?

Неисправность стартера Вынуть стартер, свечение с обоих концов прекратится. Заменить стартер.
Лампа мигает, но не зажигается, имеется свечение на одном конце. Ошибки в схеме; замыкание в цепи или в патроне, закорачивающие лампу; замыкание выводов электродов лампы. Лампы вынимают и вставляют в светильник, поменяв местами концы лампы. Если светится ранее несветящийся электрод, то лампа исправна. Свечение отсутствует на том же конце лампы. Проверить, если замыкание в патроне со стороны несветящегося электрода. Если замыкание не обнаружено, проверить схему соединений. Заменить лампу
Лампа не мигает и не зажигается, свечение имеется на обоих концах электрода. Ошибка в схеме, неисправность стартера (пробой конденсатора для подавления радиопомех или залипание контактов стартера). Установить исправный стартер. Заменить стартер
Лампа мигает и не зажигается Неисправен стартер; ошибки в схеме; низкое напряжение сети; потеря эмиссии электродов лампы. Проверить вольтметром напряжение сети. Заменить стартер; заменить лампу; обеспечить нормальное напряжение сети.
При включении лампы на ее концах наблюдается оранжевое свечение, через некоторое время свечение исчезает и лампа не зажигается. Неисправна лампа, в лампу попал воздух Заменить лампу.
Лампа попеременно зажигается и гаснет Неисправность лампы Заменить лампу, если мигание продолжается, то заменить стартер.
При включении лампы перегорают спирали ее электродов. Неисправность ПРА (нарушена изоляция или межвитковое замыкание в обмотке), в электрической схеме имеется замыкание на корпус. Произвести тщательный осмотр электрической схемы; проверить изоляцию проводки по отношению к корпусу светильника Заменить ПРА, устранить замыкание.
Лампа зажигается, но через несколько часов работы появляется почернение ее концов. Замыкание на корпус светильника в электрической схеме. Неисправность ПРА. Проверить изоляцию проводки. Амперметром проверить величину пускового и рабочего тока. Устранить замыкание на корпус. Если сила тока превосходит нормальные величины, заменить ПРА.
Лампа зажигается, при ее горении начинается вращение разрядного шнура и проявляются перемещающиеся спиральные и змеевидные полосы Неисправна лампа, сильные колебания напряжения сети, неплотные контакты; лампа охватывает магнитные силовые линии рассеяния ПРА. Заменить лампу; проверить напряжение сети; проверить контактные соединения; заменить ПРА.

В промышленности используются также люминесцентные ртутно-кварцевые лампы (ДРЛ), состоящие из стеклянной колбы, покрытой изнутри люминофором, и ртутно-кварцевой трубки, размещенной в колбе. Под влиянием ультрафиолетового излучения, возникающего в ртутно-кварцевой трубке, светится люминофор, придавая свету определенный синеватый оттенок, искажая истинные цвета. Для устранения этого недостатка в состав, люминофора вводятся специальные компоненты, которые частично исправляют цветность; эти лампы получили название ламп ДРЛ с исправленной цветностью. Именно такие лампы целесообразно применять для освещения рабочих помещений. Учитывая, что лампы ДРЛ обладают большой мощностью и дают интенсивный световой поток, их обычно используют, только для общего освещения высоких производственных помещений.
Промышленность выпускает лампы мощностью 80,125,250,400,700,1000 и 2000 Вт со световым потоком от 3200 до 50 000 лм.
Светотехнические характеристики ламп типа ДРЛ приведены в таблице 5.

Светотехнические характеристики ламп ДРЛ
(ГОСТ 16354-77)

Таблица 5.

Параметр Тип лампы
ДРЛ-80 ДРЛ-125 ДРЛ-250 ДРЛ-400 ДРЛ-700
Мощность, Вт
Световой поток, лм 11 000 19 000 35 000
Световая отдача, лм/Вт 38,5
Ток, А 0,8 1,115 2,15 3,25 5,45
Срок службы, ч

Для зажигания лампы ДРЛ при нормальной температуре применяют дроссель, а для включения ламп при пониженной температуре (до -30° С) — трансформатор с большим магнитным рассеиванием. Технические характеристики ПРА для ламп ДРЛ приведены в таблице 6.

Дата добавления: 2017-01-08; просмотров: 7357;

Похожие статьи:

Главная/Справочники

Как отремонтировать люстру своими руками?

19.01.2015

Освещение — это один из источников комфорта в помещении. Без него начинаешь чувствовать себя неуютно, особенно когда за окном сгущаются сумерки, ведь в темноте человек не может полноценно функционировать. И вот представьте ситуацию — вы нажимаете выключатель, а он не срабатывает. Что случилось? Скорее всего, произошла поломка светильника.

На самом деле починить люстру не так сложно, и этот процесс можно осуществить самостоятельно без помощи специалистов. Только не стоит забывать о технике безопасности, ведь дело связано с электричеством. Нужно действовать предельно аккуратно и осторожно, тогда ничего страшного не случится. А начать ремонт нужно с определения причины поломки. Очень эта причина кроется в лампочке, реже — в проводах. Так давайте разбираться.

В первую очередь приготовьте необходимые инструменты. При ремонте люстры необходима отвертка: плоская или крестовая в зависимости от ситуации. Если есть отвертка с индикатором или тестер, то они тоже не будут лишними.

Проверяем лампочки!

Если в вашей люстре находятся лампочки, то проверку нужно начать с них. Может оказаться, что проблема именно в них, и тогда серьезного ремонта не понадобится. Выкрутите лампочку из цоколя и внимательно посмотрите внутрь на вольфрамовую нить. Если нить порвана, значит, лампочка перегорела и ее просто нужно поменять на новую. Но если вольфрамовая нить цела, то это еще не значит, что лампочка рабочая. Если у вас есть новая лампочка, то просто попробуйте ее заменить и посмотреть, начала ли работать люстра. Если новой лампочки нет, то нужно прибегнуть к помощи тестера и проверить, не произошел ли обрыв. Тестер устанавливается на режим проверки цепей и короткого замыкания. Один конец щупа прикладывается к резьбе на цоколе, а другой — к проводу в торце лампочки. Если стрелка никуда не двигается, значит, лампочка неисправна и нуждается в замене. Если же стрелка дернулась, то с лампочкой все в порядке. Однако такой метод нельзя применить к накопительным лампам, которые управляются с помощью чипа. Но с такими приспособлениями все на порядок проще: они либо исправны, либо нет.

Почему же не работает?!

Если вы убедились, что лампочки рабочие и не перегорели, а люстра так и не включается, придется искать причину поломки дальше. Осмотрите место, где включается ваш электронный прибор, а именно электронную цепь. Посмотрите на выключатель, быть может именно он является причиной вашего дискомфорта.

Люстра не включается с пульта ДУ. Что делать?

Пригорание контактов – одно из возможных повреждений выключателя. Здесь вам пригодится индикаторная отвертка. Снимите клавиши выключателя и прикоснитесь отверткой к контакту. Нужно посмотреть, покажет ли индикатор на отвертке напряжение. Но и здесь не все так просто. Этот случай возможен только при фазном напряжении. Иначе придется снимать сам выключатель и проверять уже его: визуально или тестером.

Проверяем люстру

Если и выключатель в порядке, то тогда продолжаем искать неисправность дальше. Для начала не забудьте выключить выключатель. Для начала нужно встать на стремянку или стул и снять вашу люстру с потолка. Затем необходимо понять, работает ли цепь напряжения, которая направлена к люстре. Это можно сделать при помощи измерения напряжения тестером. Но есть и еще один интересный способ – с помощью проверочной лампочки. Что это такое? Это патрон, лампочка и два провода, которые выходят из патрона. Проверка осуществляется так: отводим в разные стороны проводки на люстре, чтобы они не соприкасались друг с другом, потом щелкаем выключателем и концами проверочной конструкции прикасаемся к проводкам на люстре. Электрическая цепь в порядке, если лампочка загорелась. И тогда все проблемы именно в люстре. Если же лампочка не загорается, то, следовательно, проблемы в проводке. Если виновата люстра, то нужно осмотреть патроны и контакты в них. Контакты — одно из слабейших мест в люстре. Если есть нагар, то его необходимо удалить, а контакты — почистить. Очень часто проблема как раз в них.

Если в люстре не работает только одна лампочка, и вы знаете, что проблема не в ней, то придется поменять патрон и провода, наверняка произошел их обрыв. Если имеет место быть замыкание, то люстру придется разобрать и заменить сгоревшие элементы. Сложнее, если у вас светодиодный светильник.Лампы светодиодные имеют особенность, что при поломке одного диода, остальные также приходят в нерабочее состояние. И тут уже придется повозиться дольше, так как найти поломанный диод не так легко, да и информация по таким устройствам вам пригодится. Если к вашей лампе прилагается пульт, то проверьте в нем батарейки и блок управления, который чаще всего находится в самой люстре.

Как видите, в починке люстры нет ничего уж очень сложного. Главное — делать все аккуратно, размеренно и начать проверку с самого простого, дабы не проделать лишнюю, никому не нужную работу.

Перети в раздел Лампы светодиодные

Похожие статьи

shtyknozh.ru

Люстра не включается с пульта

Возможные причины поломки (люстра не включается с пульта, не горит часть ламп, люстра не работает совсем)

Люстры с дистанционным пультом управления появились в продаже несколько лет назад и сразу завоевали популярность у потребителей. Устройство такой потолочной люстры довольно сложное и поломки случаются нередко. Покупка нового оборудования обойдется дорого, поэтому можно попробовать отремонтировать люстру своими руками. Как действовать, если люстра не включается с пульта?

Конструкция люстры с дистанционным управлением

Состоит из трех групп электроники: светодиодного блока светильника, галогенного блока сейчас уже с выходом большого количества светодиодных ламп теперь можно сказать и светодиодного тоже)) светильника и реле в виде пульта управления с кнопками и приемником сигнала, который всегда продается вместе и настроены на свою частоту. Светодиодная люстра содержит множество разноцветных диодных ламп, предназначенных для переключения режимов подсветки. Электроэнергия поступает из конденсатора, находящегося в составе светодиодной цепи. Галогенный блок получает питание от трансформаторов, импульсно изменяющих подаваемое напряжение. Контроллер и блок управления радиосигнала реле состоит из электромагнитных реле, которые коммутируют ток определенной мощности. Пульт имеет от 2 до 4-х кнопок, управление осуществляется по инфракрасному, чаще по радиоканалу.

Возможные причины неисправности

Электронная схема пульта простая и надежная. Когда люстра исправно включается, если использовать выключатель, но не включается с пульта, сначала рекомендуется заменить батарейки.

Люстра не реагирует на пульт:

- проверить батарейки, при необходимости заменить их;

- проверить кнопки, нажимая каждую кнопку попеременно. Если одна или несколько из них не работают, необходимо почистить контакты от грязи и пыли: нанести каплю клея, на клей – измельченный графит;

- если кнопки и батарейки находятся в рабочем состоянии, причина поломки кроется в приемнике сигнала – придется его заменить вместе с пультом. Последовательность работ: обесточить квартиру , снять люстру, раскрыть ее коробку, заменить блок питания, повесить люстру.

Если в дистанционном управлении светильником нет острой необходимости, можно использовать светильник напрямую с выключателем. Одно нажатие будет менять количество включаемых ламп поочередно, так до полного отключения. Или же посадить на двухклавишный выключатель и будет переключать режимы светодиодной подсветки, вторая – менять режимы количества включаемых ламп.

Перестала гореть часть ламп:

- неработающие лампы галогенного светильника следует просто заменить;

- если не работает светодиодная подсветка, нужно заменить все диоды разом, либо найти не работающую лампу и заменить на точно такую-же, но часто это трудно сделать из-за того что люстры быстро обновляются и те самые светодиоды которые стояли ранее будет найти проблематично;

- если галогенный и светодиодный элементы исправно работают, дело в питающем лампочки трансформаторе. Надо приобрести аналогичную модель и произвести замену.

Люстра совсем не работает

Если люстра с дистанционным пультом совсем не включается, следует с помощью мультиметра проверить напряжение, затем – лампы, предохранители, целостность проводов. Если все в порядке, то вышел из строя контроллер люстры и нужно его поменять. Контроллеры управления продаются вместе с блоком управления, который прячется внутри люстры. Если совсем не разбираетесь в электрике, лучше вызвать профессионального электрика для замены. По времени замена контроллера занимает максимум 15-30 минут.


viraled.ru

Ремонт люстры с пультом дистанционного управления — обзор основных типов поломок. Китайская люстра с пультом не включается один режим

Как отремонтировать люстру с пультом управления

Содержание:
  1. Устройство и принцип работы люстры с пультом
  2. Поиск неисправностей и их причины
  3. Основные неисправности и способы их устранения
  4. Видео

Технологии производства осветительных приборов постоянно развиваются, что позволяет каждому хозяину сделать свое жилище более уютным и комфортным. Сегодня популярность приобретают люстры, для управления которыми применяется пульт дистанционного управления. Такие люстры удобны в быту, просты в эксплуатации, легко устанавливаются и подключаются. Однако, как и большинство дешевых китайских изделий, они периодически ломаются, и в этих случаях необходим ремонт люстры. Многие хозяева, не разбирающиеся в электронике, обращаются к мастерам. Тем не менее, зная общее устройства таких осветительных приборов и обладая навыками электротехнических работ, вполне возможно собственноручно выполнить ремонт люстры с пультом управления.

Устройство и принцип работы люстры с пультом

Приборы освещения под управлением дистанционного пульта, обладают довольно сложной конструкцией. Для того чтобы их собрать и подключить потребуются определенные знания и навыки в электронике и электротехнике. Люстра может эффективно работать на значительном расстоянии, а нужный режим освещения устанавливается с помощью кнопок пульта путем набора несложных комбинаций. Количество функций зависит от конструкции и модели люстры.

Все люстры с пультом дистанционного управления разделяются на несколько видов:

  • Со светодиодными лампами. В конструкцию входят несколько разноцветных светодиодов, влияющих на постепенно изменяющийся цвет подсветки. В основном эти светильники выполняют декоративную функцию и довольно часто ломаются. Питание светодиодов осуществляется с помощью конденсатора, снижающего напряжение до оптимального значения. Подключение светодиодов выполняется последовательно, поэтому, если перегорает один из них, гаснет вся цепь. Как правило, в процессе ремонта заменяются не отдельные светодиоды, а сразу весь блок.
  • С галогенными лампами. Для питания таких ламп используются трансформаторы, выполняющие импульсное преобразование подаваемого напряжения. В случае поломки каждая из ламп поочереднео проверяется мультиметром. Если лампы находятся в рабочем состоянии, выполняется проверка всех имеющихся трансформаторов.
  • С комбинированными источниками света. У этих люстр наиболее сложная конструкция, в которой соединились светодиодные и галогенные лампы. Они могут включаться поочередно или все вместе. При поломке обнаруживаются н

led-set.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
