Как установить 2 din магнитолу – видео как установить 2 din

Содержание

видео как установить 2 din

Радость от покупки новой машины довольно быстро проходит: извечное человеческое «хорошо там, где нас нет» начинает свербеть желанием как-нибудь улучшить уже имеющееся. Чаще всего улучшения начинаются с замены штатной дефолтной магнитолы, на более продвинутую модель. Установка 2 DIN магнитолы вместо штатной – очень востребованная услуга. Кто-то обращается в специализированные сервис-центры, кто-то пытается разобраться и установить обновленную акустическую систему своими руками. Вот для этой категории населения мы и попытаемся составить несколько рекомендаций.

Что такое 2 din магнитола

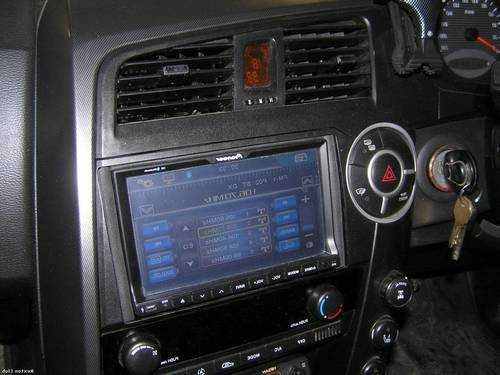

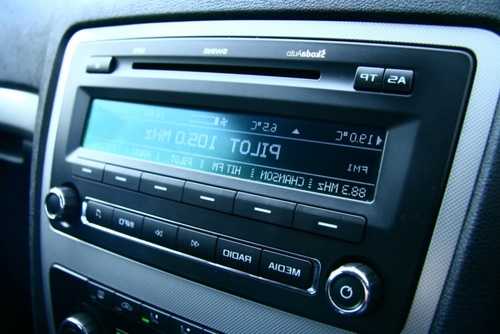

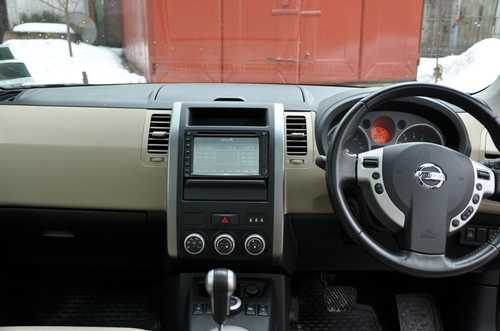

Штатная 2 din магнитола автомобиля2 din магнитола в тюнингованной тойоте

Сначала стоит определиться с терминами – что такое 2 DIN магнитола и чем она отличается от 1DIN. Потому что первый вопрос, который задаст вам менеджер в магазине по продаже аудиокомплектующих: какая модель вас интересует — 2 DIN или 1DIN.

Аббревиатура дин (DIN) происходит от названия национального института по стандартизации Германии: Deutsches Institut für Normung e.V. Не так давно (всего-то в конце 20 века, тридцать пять лет назад), производители автомобилей и автомобильной акустики осознали, что для общей пользы необходимо установить стандарт и единые подходы к размерам головного устройства, устанавливаемого в автомобили.

Ходить далеко не пришлось – оказалось, что немецкие специалисты по стандартизации уже имеют такой стандарт — DIN 75490. Четыре года спустя национальный немецкий стандарт был принят в качестве международного, имеющего номер ISO 7736. А названия стандартных типоразмеров для магнитол остались с приставкой DIN. Сейчас используется два типоразмера:

  • 50х178 мм, глубина 155 – 165 мм – 1 DIN;
  • 100х178 мм, глубина 145 – 190 мм – 2 DIN;

К слову, имейте в виду, что не все автомобильные концерны применяют единый стандарт DIN.

И зачем она нужна

Магнитолы, имеющие размер 1 DIN – 50х178 мм, предназначены только для прослушивания музыки. Сейчас все чаще современные автомобили оборудуются магнитолами, имеющими «второй этаж» — стандарта 2 дин. Это стало необходимым, потому что современные устройства обладают большим функционалом, чем еще несколько лет назад.

Кроме возможности прослушивать музыку с помощью CD проигрывателя, тюнера и радио, модели стали обладать навигационными устройствами, выходом в интернет, возможностью смотреть телевизор, и пр. Кроме более широких возможностей, 2 дин мультимедиа центры, как правило, имеют более хорошее звучание.

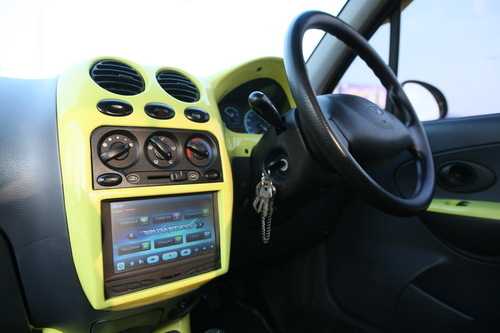

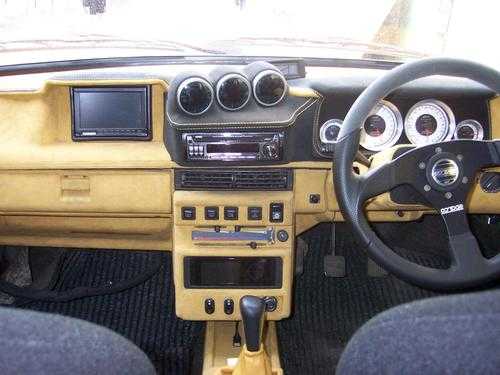

Поэтому если владельца авто перестала устраивать 1 DIN магнитола, то вполне понятно желание установить что-нибудь более современное и функциональное. Примеры дизайна современных моделей можно посмотреть на фото.

Как это сделать

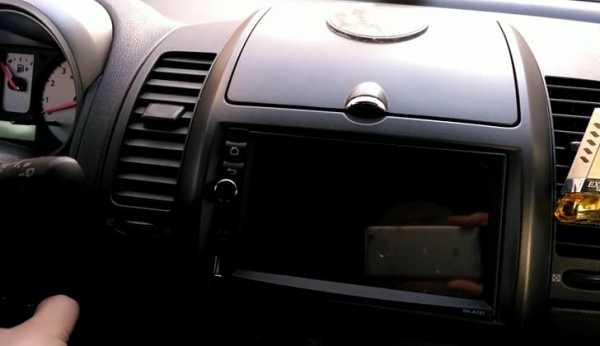

Если автомобиль оборудован посадочным местом под 2 din, то проблем нет никаких – подобрал подходящую по запросам модель, купил, вынул дефолтный вариант, поставил в штатное место новую магнитолу – всего делов. Также несложно сменить магнитолу 2 din на модель 1 din – буде такая необходимость. Правда, тут потребуется покупка переходной рамки, которая перекроет ненужное отверстие в приборной панели.

Переходная рамка может потребоваться и в случае, если в салоне автомобиля осуществлена установка штатной магнитолы, вписанный в дизайн салона авто. Переходник позволит вписать в интерьер салона более продвинутую модель вместо штатной заводской. Гораздо больше возникнет проблем у владельца более древних моделей автомобилей, где штатное отверстие на панели под магнитолу не предусматривает установку расширенного варианта.

Как установить магнитолу 2 дин, там, где для нее нет места

Если вы являетесь обладателем машины с приборной панелью, рассчитанной на Головное Устройство типоразмера 1 дин, это совсем не значит, что вам недоступен качественный звук и прочие мультимедийные радости. Установка 2 дин магнитолы в этом случае потребует значительно больше средств, а если решили произвести все операции своими руками, то и знаний и умений, но произвести все необходимые манипуляции для достижения хорошего результата вполне возможно.

В сервисцентре вам смогут помочь решить этот вопрос профессионально. Но если хочется все сделать самостоятельно или нет охоты кормить сервисменов, что является вполне оправданным желанием, то в этом случае, если достаточных знаний нет, перед началом работ по апгрейду центральной консоли приборной панели, ознакомьтесь с видео инструкцией.

Какие проблемы могут возникнуть

Как говорит народная мудрость, «тот, кто хочет, ищет возможности, а тот, кто не хочет – причины». Если относитесь к тем, кто предпочитает возможности, то обязательно добьетесь желаемого результата, преодолев сложности.

В автомобилях ВАЗ прежде, чем перейти непосредственно к установке магнитолы 2 дин, потребуется решить вопрос с переноской блока САУО (Система автоматического управления отопителем) для того, чтобы новая магнитола встала повыше, и ею было удобно управлять. Проблему можно решить, перевернув рамку панели «вверх ногами», тогда блок САУО окажется внизу, а магнитола в верхней части. Особенно это удобство актуально, если выбрана модель с большим дисплеем. Для осуществления проекта потребуется демонтировать блоки БСК, САУО, БК, а также «допилить» саму рамку.

Подобные работы потребуются и для внедрения нового ГУ и в другие модели, оборудованные устройствами стандарта 1 дин.

1avtozvuk.ru

подключение, как поставить, ДИН, двухдиновой, в машине, 1 вместо

Примененное на автомобилях головное мультимедийное устройство имеет характеристики, удовлетворяющие не всех владельцев, поэтому они меняют проигрыватели на модернизированную технику. Установка 2 DIN магнитолы производится как в штатное, так и в доработанное монтажное гнездо, находящееся на центральной консоли. При выполнении монтажных работ требуется произвести коммутацию проигрывателя со штатной акустикой, антенной и дополнительным оборудованием.

Как установить

Установка 2DIN магнитолы является распространенным способом модернизации акустической системы легкового автомобиля. Чтобы установить автомагнитолу с увеличенными размерами фронтальной части требуется произвести доработку декоративной крышки на центральной части панели приборов.

Дополнительно проверяется глубина посадочной ниши, при использовании проигрывателей с увеличенными размерами необходима подрезка внутренних элементов.

На установленное место

В ряде машин имеются штатные места, рассчитанные на оборудование размером 2 ДИН. Крепление магнитолы осуществляется при помощи металлической монтажной шахты или специальных кронштейнов, которые прикручиваются к силовому каркасу панели. Монтажное гнездо, входящее в комплект поставки неоригинальных проигрывателей, устанавливается в окно, а затем фиксируется при помощи отгибаемых лепестков. Удержание оборудования осуществляется с помощью пружинных зажимов, размещенных по боковинам корпуса.

Чтобы установить магнитолу при помощи штатных элементов крепления, требуется удалить фронтальную рамку и регуляторы климатической системы. Затем производится фиксация направляющих элементов, в которые устанавливается двухдиновый проигрыватель. После этого закрепляется декоративная панель и выставляется параллельность деталей. После определения взаимного положения элементов производится подключение и фиксация магнитолы.

Вместо 1 DIN

Ряд автомобилей оснащается магнитолой стандарта 1 DIN, установленной через переходную рамку в полноразмерное окно приборной панели. Часть переходного элемента занимает карман для мелких вещей или компакт-дисков, закрываемый крышкой. Владелец может поставить 2-диновое головное устройство после соответствующей доработки элементов транспортного средства.

Базовым вариантом установки 2 ДИН магнитолы взамен стандартного оборудования является удаление штатной переходной шахты, которая крепится при помощи клипс или винтов. Для доступа к точкам фиксации требуется удаление установленного проигрывателя, которое осуществляется специальными ключами или пластинами.

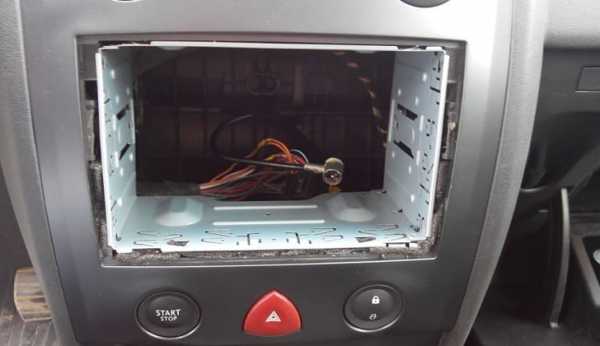

В полученном окне размещается монтажная корзина, которая крепится отгибанием язычков по периметру, а затем производится подсоединение проводки к проигрывателю.

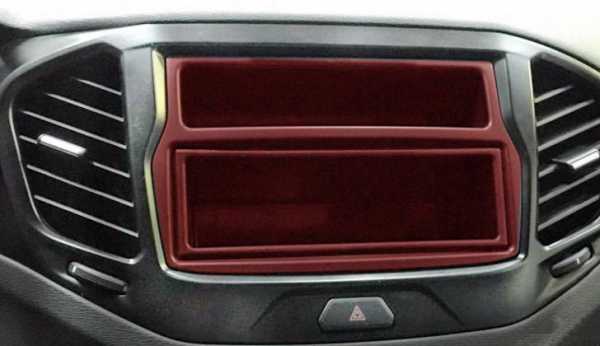

На части автомобилей для установки автомагнитолы 2 ДИН требуется замена декоративной рамки на центральной части консоли. Из-за конструктивных особенностей необходимо установить дополнительные крепежные элементы. Увеличенные габариты головного устройства требуют доработки внутренних пластиковых элементов приборной панели. Подрезка производится при помощи пилки и строительного ножа.

Как подключить

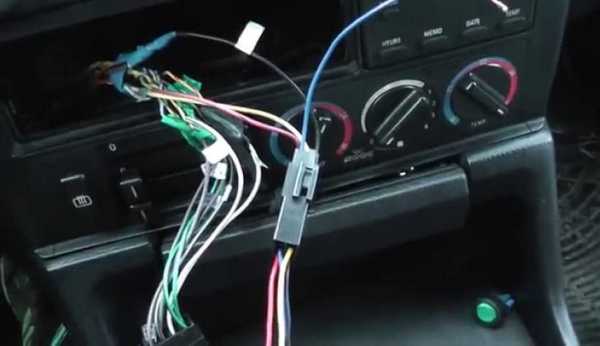

При подключении 2 DIN оборудования на автомобили, оснащенные цифровой шиной, требуется дополнительная доработка жгута кабелей, идущего от замка зажигания.

Необходима установка шнуров, имитирующих положение ключа ACC, что позволит снизить ток потребления на припаркованной машине. Подача положительного и отрицательного заряда выполняется от штекера прикуривателя или штатной розетки.

Динамики

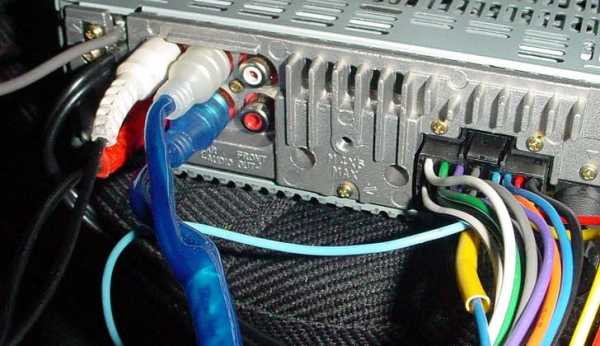

Чтобы подключить в машине магнитолу требуется проверить состояние соединительных кабелей, рекомендуется использовать для коммутации изделия, снижающие уровень помех при передаче сигнала. К каждому громкоговорителю подведены шнуры подачи положительного и отрицательного сигнала, при этом «минусовой» жгут требуется подсоединять только к усилителю головного устройства. Запрещается соединять выходы в единую цепь или коммутировать проводники с кузовом автомобиля.

Соединение колонок и усилителя проигрывателя осуществляется при помощи общего штекера ISO или специальных коммутационных разъемов. Допускается соединение проводников при помощи припоя или металлической трубки, обжимаемой специальным инструментом. Места стыка защищаются изоляционной лентой или иным способом.

Место размещения жгута не должно находиться в месте скопления конденсата, который ухудшит работу оборудования.

Если пользователь применяет альтернативную акустику с установкой отдельных высокочастотных устройств, то требуется провести разные магистрали для коммутации. Кабели размещаются внутри панели приборов и под декоративными элементами обшивки салона. Применение низкочастотного динамика также требует создания индивидуального маршрута. При установке дополнительного усилителя или сабвуфера со встроенным усилителем необходимо обеспечить подачу питания от бортовой сети.

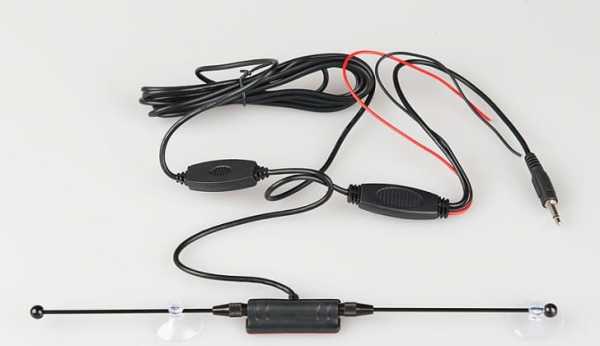

Антенна

Если оборудование устанавливается первично, то необходимо вывести штатный кабель с разъемом к месту монтажа. Шнур укладывается в глубине панели приборов или под шумоизоляционным ковром около ног переднего пассажира.

Коммутация штекера производится напрямую к разъему магнитолы, для обеспечения совместимости элементов возможно использование переходника. По аналогичной схеме подсоединяется антенна навигационного приемника или элемент, обеспечивающий прием телевизионного сигнала.

Штекер ISO

Для подключения акустического оборудования на автомобилях используется жгут кабелей, оснащенный разъемом ISO. Для обеспечения совместимости с проигрывателем применяется переходник, содержащий 8 кабелей для коммутации динамиков и 3 провода для подачи питания. Блок кнопок управления на рулевом колесе подключается дополнительными кабелями.

При установке или модернизации аудиосистемы требуется обеспечить безопасность эксплуатации устройств. В цепи питания вводятся дополнительные предохранители, номинал зависит от мощности подключенного оборудования. Штатные плавкие вставки, расположенные в корпусе магнитолы или усилителя, удалять запрещается.

autotuning.expert

Как Установить Магнитолу 2 Din ~ SIS26.RU

Черта 2 дин магнитолы на Гранту

Покупая машину, хоть какой автомобилист заинтересован в установке авто акустики. В наши деньки каждый шофер проводит огромное количество времени за рулем собственного автомобиля, в процессе движения предпочитая слушать музыку. Нередко на природе, рыбалке, отдыхе музыка становится для многих тем, без чего просто нельзя обходиться. Прослушивание музыки для каждого из нас — пассивный отдых и выражение внутренних переживаний.

Обзор современных автомагнитол

Обилие магнитол для автомобилей велико, избрать становится все сложнее. Безупречность выбора автомагнитолы стопроцентно находится в зависимости от определенных правил. Сначала нужно убедиться, что в машине есть спецразъем для такового вида техники. Если такой имеется, необходимо найти его размеры и только позже идти за покупкой.

Дальше шофер должен ознакомиться с функциями современного оборудования: способность воспроизводства аудиозаписи, приема радиосигнала, трансляции телевизионных передач. Последнее не приветствуется автовладельцами, потому что нет полной способности глядеть в движении телек, ну и качество сигнала оставляет вожделеть наилучшего.

Большая часть современных автомагнитол обладает дополнительными функциями: чтение инфы с флешки, подключение ноутбука и других девайсов, блютуз, навигация, дистанционное управление и почти все другое. Потому, покупая магнитолу, можно получить не только лишь возможность услаждаться возлюбленной музыкой в дороге, да и много нужных и увлекательных функций.

Автомагнитола — это главный элемент стереосистемы автомобиля, от нее зависит качество звука. Объемность звучания даст сабвуфер. Его необходимо избрать в согласовании с желаниями и требованиями к качеству музыкального проигрывания. Все устройства делятся на два типа: 1 din магнитолы с высотой 50 мм и 2 din магнитолы высотой 100 мм. Та либо другая модель подбирается с учетом проема на панели управления автомобилем. В этом случае поможет в установке магнитолы переходная рамка.

Мощность автомагнитол находится в зависимости от характеристик, заявленных производителем. Чем больше номинальная мощность, тем лучше звук. Управление происходит с панели, на которой размещаются кнопки для нажатия. Дополнением может быть FM-тюнер, способный автоматом производить поиск радиоволн. Внедрение съемного устройства автомагнитолы предполагает регулярную проверку ее креплений.

Функции и установка 2 дин

2 din отличается от штампованной магнитолы типом размера. Данное обозначение передает сведения обладателю о габаритах 178×50×180 мм. Этот аксессуар не может быть установлен в хоть какой автомобиль. Такая магнитола обладает достаточным количеством функций:

  • объединенные усилители наращивают в пару раз прием сигнала;
  • радиопоиск упрощается из-за допустимости просмотра имеющихся файлов либо папок;
  • в объединенном радионавигаторе рассчитана карта маршрутизатора;
  • при помощи предохранения от ударов увеличена продолжительность эксплуатации;
  • доступ к увлекательным программкам радиостанций в спектрах FM и AM;
  • усиленные низкие частоты в музыке;
  • Music Zone сделала вероятным переключение частоты прослушивания находящимися в авто;
  • возможность подключения внешних накопителей при помощи разъема USB.

Развитие цифровых технологий на самом высочайшем уровне употребляется в современных автомашинах. Но размер 1 din магнитолы имеет посадку в хоть какой автомашине, чего не скажешь о 2 din. АвтоВАЗ производит массовую реализацию улучшенного автомобиля Лада. Переднеприводной автомобиль признан многими автовладельцами нашей страны, так как имеет хорошее сочетание цены и свойства. В умеренной комплектации Лада Гранта нет в наличии неких автоприборов, в том числе и магнитолы.

Устанавливая акустику в автомашину Гранта, не надо мыслить, как верно проложить провода, потому что они уже протянуты: типовые штекеры, штатные просветы подключения магнитолы входят в комплектацию машины. 2 din — это устройство с большенными способностями и размерами. Чтоб поставить его на Ладу Гранта, нужно выполнить некие операции по подготовке. Сначала снять пластмассовый кармашек с рабочей панели с помощью отвертки, открутить 2 самореза. Задняя часть панели имеет слоты для штекеров автомагнитолы, сделанные заводом-производителем, закрепляющиеся на корпусе кармашка.

КАК ПОДКЛЮЧИТЬ АВТОМАГНИТОЛУ СВОИМИ РУКАМИ.

Ссылка на магнитолу ГРУППА ЧИСТО ПО АЛИЭКСПРЕССУ .

Установка и подключение магнитолы 2din(TLC 100)

Снимаем ШГУ и ставим магнитолу pioneer 2din,показываем полное подключение.

С автомагнитолы снять крепежную рамку и произвести ее установку на сам корпус. Дальше воткнуть магнитолу и присоединенные к ней штекеры. Установка магнитолы просит монтажа колонок, закрепляющихся на передних дверях автомобиля. Для этого потребуется снять кожухи с дверей. Предварительно, при стандартной комплектации дверей, обязательно сделать демонтаж ручки открывания дверей и опускания стекол. В двери выполнить отверстие под динамики.

Этот процесс проходит быстро, если использовать в работе лобзик, а отверстия выпиливать по шаблону, который всегда есть в комплекте. Колонки укрепить на двери с помощью саморезов и подготовить протяжку проводов подсоединения. Провода протягиваются от колонки до самой магнитолы, потому что штатные разъемы уже имеют дополнительные провода для подключения колонки. Демонтаж производить в обратном порядке.

Работу по установке магнитолы осуществлять только при скинутом минусе батареи. По окончании выполнения работы клемму накинуть на аккумулятор и произвести проверку рабочего состояния автомагнитолы. Проследить, чтобы колонки не мешали открытию и закрытию дверей. Вот и все, установка музыкального оборудования на Гранту завершена. Для тех, кто хоть раз самостоятельно устанавливал магнитолу, этот процесс не составит особого труда.

Элементы акустической системы и выбор сабвуфера


Автомобильный сабвуфер — это элемент акустики автомобиля, предназначенный для воспроизведения низких частот звука, чаще 20-120 Гц. Данный элемент влияет на качество других компонентов акустики, не допускает их перегруза. Выбор сабвуфера обязан преследовать одну цель — сделать акустическую систему точнее и сильнее в звуковом диапазоне. Сабвуферы могут быть закрытого и открытого типа. Чем больше по размерам открытый сабвуфер, тем значительнее давление звука. Закрытый имеет форму ящика, в который нет доступа воздуха, поэтому звук слабый.

Сабвуфер с фазоинвертором имеет устье для проникновения воздуха и выраженное яркое звучание. Это самый востребованный и распространенный вид элемента акустики. Презентабельно выглядит еще один из семейства сабвуферов, банд-пасс, но он абсолютно проигрывает по звучанию.

На каком сабвуфере остановить свой выбор? В первую очередь при покупке следует знать параметры головки.

    1. Самая приемлемая для сабвуферов — пониженная частота.
    2. Абсолютная качественность (Qts) — соответствие мощности подвижности динамика и эхорезонатора. Низкая мощность расценивается приблизительно в 0,35, большая — до 0,5.
    3. Равнозначный габарит (Vas) — число, определяющее твердость подвеса, калибровку динамика и толщину воздушной прокладки, влияющие на него. Данный габарит подчиняется существующему объему, легкости диффузора и жесткости подвески. В этом случае возможны варианты.
    4. Радиочастотный размер сабвуфера определяется примерно в 40-200 Гц и включает в себя небольшой ряд октав, где имеет место углубленный, умеренный и сверхвысокий басовый звук. Значение сабвуфера с большим диапазоном сверхвысоких басовых голосов — 20-80 Гц.
    5. Уровень состояния, с этим хорошо справляются составные части аудиосистемы. В разъединении спектра и фильтровки, невостребованных аудиосигналов, принимают участие фильтры. Сверхвысокие звуки передаются на акустику и ослабляются на сабвуфере.
  1. Предельный звуковой напор — это максимум звонкости сабвуфера.
  2. Чувствительность, от высоты индекса которой зависит быстрое уменьшение загрузки усилителя и значительный звуковой напор при минимуме затрат мощности. Самая идеальная восприимчивость

90 Дб.

  • Размеры НЧ-динамика. Немаловажная мера по некоторым показателям, потому что отбор сабвуфера должен соответствовать конструкции кузова автомашины. Производители магнитол для седана Лада Гранта рекомендуют отправлять порт ФИ и динамик саба в заднюю часть машины, а сабвуфер — в салон. Для хэтчбека установка порта фазоинвертора и сабвуфера происходит в багажном отделении и вверху. Для универсала сабвуферы с фазоинвертором и динамиком отправляются назад.
  • Для того чтобы не ошибиться, с вопросом выбора автомагнитолы 2 дин на автомобиль Лада Гранта лучше всего обратиться к специалистам. Приобретая сабвуфер, следует рассматривать некоторые составные части акустики машины, так как даже самый дорогой не имеет способности улучшить сонористику низких по цене и качеству колонок, но может испортить всю фонографическую картину. Для установки 2 дин автомагнитолы требуется переходник, так называемая переходная рамка 2, которая обеспечивает эстетичный внешний вид.

    Для разных моделей Лада Гранта эта рамка индивидуальна, может быть подобрана по формату и цветовому оснащению убранства автосалона. Некоторые автомашины могут обходиться и без нее, но это незначительное количество транспортных средств. Многофункциональная головная структура 2 din характеризуется многими внутренними ресурсами типичных мультимедийных центров, включением клавиш управления на руле, и это требует особых знаний в автоэлектрике.

    Выбор автомагнитол на современном рынке радиоэлектроники довольно богатый и разнообразный. Ознакомившись с марками и моделями магнитолами, их видами, советами по установке, выбору, можно сделать пребывание в вашем автомобиль намного комфортнее и приятнее. Удачи!

    sis26.ru

    2 din (дин) в машине, распиновка, установка, схема разъемов

    При подключении китайской магнитолы нужно обратить внимание, что на задней панели находится маркировка узлов. В помощь владельцу авто к магнитоле прилагается инструкция по эксплуатации и в ней же можно найти схему присоединения проводов. Трудности при подключении появляются, когда процесс подходит к электропроводке.

    Как подключить

    Если в автомобиле и в головном устройстве находятся разъемы ISO с одинаковой схемой распиновки, то подсоединить китайскую магнитолу 2din не составит трудностей. Для этого потребуется произвести демонтаж прошлого проигрывателя и установить новое устройство на те же разъемы. После этого собирают консоль.

    При необнаружении разъемов ISO в головном устройстве или в авто потребуется заменить магнитолу на другую и подключить ее специальным переходником. Или используют обрезанный штатный кабель и провод из новой китайской автомагнитолы и соединяют их вместе по схеме подключения. Для этого потребуется сделать переходник своими руками. Если проводить установку самостоятельно, необходимо следить, чтобы не было повреждений на контактах, а также безопасно провести изоляцию проводов.

    Соединять кабели вместе следует при помощи следующих действий:

    • скрутки;
    • пайки;
    • зажимных разъемов-клипс.

    Если провода требуется изолировать в месте скруток, то используют термоусадочный кембрик. Этот материал применяют вместо изоленты.

    Существует иной способ, чтобы подключить китайскую магнитолу в машину — для этого используется прикуриватель, как разновидность схемы подсоединения к аккумулятору. В этом случае сигнал не проходит через замок зажигания. Если подключение осуществляется через провод, то красный и желтый штекер соединяют вместе.

    При длительных остановках рекомендуется отключать разъем от прикуривателя.

    Если подключать магнитолу этим способом, то устройство будет потреблять заряд аккумуляторной батареи.

    Подключение автомагнитолы при помощи разъемов ISO предусматривает распределение схемы распиновки. На магнитоле ее указывают, а к подводящему гнезду к автомобилю могут не предоставлять этой информации. Если неправильно подсоединить провода, то не будет звука или может возникнуть замыкание.

    Схема распиновки

    При подсоединении китайских проигрывателей к машине требуется провести правильное подключение проводов. Проведение монтажных работ становится ответственным этапом. К основным требованиям схемы подключения для правильного подсоединения проводов относят следующее:

    • Правильная разработка схемы разъемов.
    • Электромонтажные работы проводятся качественно, проходя все этапы.
    • Проверка правильности выполненного монтажа со схемой распиновки разъемов в китайских 2din автомагнитолах.

    Для установки и подключения проигрывателя необходимо ориентироваться на стандартный ISO интерфейс. В иностранной магнитоле устанавливается китайцами 2 din размер гнезда. Это делают для того, чтобы при замене не потребовалось вносить изменения и впаивать новые входы для подсоединения к авто. Дополнительно при взгляде на схему каждому автовладельцу становится ясно, как проводится подключение контактов. Перед подсоединением проводов требуется приобрести стандартные переходники.

    Схема подключения и распиновки в китайской магнитоле проводится, начиная с изучения гнезда. Разъем разделяется на 2 части, где располагается ряд контактов на секции А и В.

    Дополнительно в каждой части находится по 2 ряда разъемов для подключения.

    Верхние контакты справа налево считают четными номерами, а нижние относятся к нечетным числам. Это разделение на секциях А и В одинаковое.

    Затем проводится распиновка на китайских магнитолах с размером гнезда в 2 дин, где выделяют следующее назначение контактов по цветам:

    • А4 — контакт красного цвета, предназначен для подачи постоянного питания в 12 В.
    • А6 — небольшой разъем синего цвета для выхода питания на автомобильную антенну.
    • А7 — контакт желтого цвета, потребляет 12 В при включенном АСС.
    • А8 — разъем черного цвета для массы.
    • В1 — белый контакт, выводящий на правый задний динамик с положением +.
    • В2 — выход наполовину белый и черный, предназначен для правого заднего динамика с положением -.
    • В3 — светло-коричневый контакт, проводит подачу положительного сигнала на правый передний динамик.
    • В4 — белый выход отрицательного сигнала на правый передний динамик.
    • В5 — коричневый контакт для левого переднего динамика со значением +.
    • В6 — фиолетовый выход для левого переднего динамика со знаком -.
    • В7 — зеленый контакт, выводящий положительный сигнал на левый задний динамик.
    • В8 — зелено-черный выход на левый задний динамик с отрицательным значением.

    Как установить

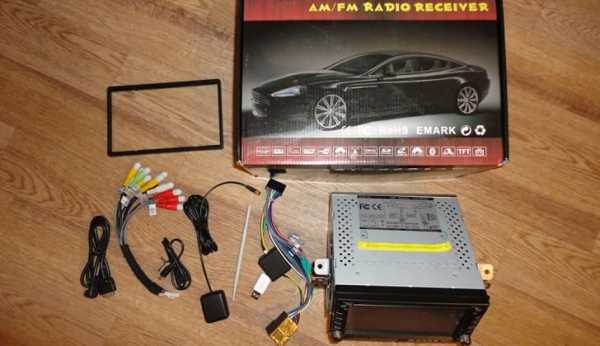

    Для монтажа и установки китайской магнитолы с размером гнезда в 2 din потребуется подготовить инструменты и материалы. По стандарту понадобится отвертка, нож и кусачки. Дополнительно следует взять специальный переходник с разъема ISO на штатный штекер, если это необходимо. Монтажные работы проводятся по этапам, которые нельзя нарушать.

    Чтобы провести установку китайской магнитолы, потребуется сначала проверить соответствие электрических схем в проигрывателе и автомобиле. Если наблюдаются некоторые отличия, то следует переставить контакты разъемов на необходимые места. Чтобы не возникло проблем, потребуется отключить аккумулятор при помощи отсоединения минусовой клеммы или проводов питания.

    Чтобы установить китайский проигрыватель, следует снять старую автомагнитолу. Для этого при помощи отвертки выкручивают болты и саморезы и снимают головное устройство. Затем магнитолу примеряют в рамку и вставляют в нишу консоли, чтобы провести настройку крепления. Проигрыватель снимают и на салазках отгибают лепестки. После этого рамка закрепляется в намеченном положении. Если есть винтовые отверстия, то можно использовать штатные крепления.

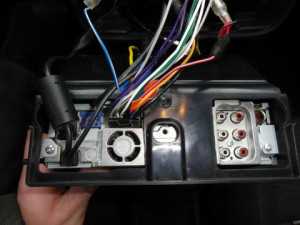

    После закрепления рамки следует вытащить провода с разъемами 2 din наружу, чтобы подключить к задней панели на магнитоле. Если штекер не соответствует, то используют переходник. Затем проигрыватель устанавливают в рамку, но еще не закрепляют. Перед фиксацией требуется подключить питание, чтобы проверить работоспособность головного устройства. Когда все в порядке, надавливают на автомагнитолу, чтобы закрепить ее, а затем на рамку для этой же процедуры.

    autotuning.expert

    Установка магнитолы в машину самостоятельно

    Без магнитолы не отправляется в путь, наверное, ни один автомобиль – это давно уже не предмет роскоши, а необходимый атрибут любого автомобильного салона.

    Время от времени хозяева машин меняют магнитолу, из-за входа из строя старой или просто желая установить более совершенную модель.

    Выбор этих изделий электроники велик, с большим разнообразием характеристик и оформления.

    Специалисты сервисных центров легко устанавливают их на любой автомобиль, только вот обязательно ли платить лишние деньги за установку?

    Аккуратный и владеющий базовыми знаниями в механике и электротехнике владелец вполне может установить магнитолу своими руками.

    Размеры автомагнитол

    Еще до приобретения аппарата следует определиться с его типоразмером.

    Отсеки под автомагнитолы в салонах автомобилей могут быть двух видов.

    На машинах отечественной и европейской сборки, как правило, применяется привычный нам стандарт 1 DIN, подходящий для установки подавляющего большинства продаваемых моделей автомагнитол.

    Автомобили, собранные в Америке или Азии (Корея или Япония) имеют отсек в два раза больше (2 DIN).

    Это дает возможность установки больших мультимедийных комплексов, состоящих из одного высокого моноблока, или имеющих двухкорпусное исполнение.

    Если в автомобиль, имеющий большой отсек, приобретается автомагнитола 1 DIN, то необходимо предусмотреть и заглушку, которая закроет оставшееся пустое пространство.

    Проблем с этим, как правило, не возникает – они всегда есть в продаже в виде декоративных рамок, полок, панелей и т.п.

    Как не запутаться с проводами

    Большинство ведущих производители автомагнитол оснащают свои изделия разъемами ISO, в полном соответствии с существующими международными стандартами (Internаtional Orgаnization for Stаndardization).

    Отлично, если в автомобиле еще в заводских условиях также проложена проводка с соответствующими штекерами, или это было проделано владельцем машины ранее.

    В этом случае подключение электрической части никаких сложностей не вызовет и займет несколько секунд – геометрия разъемов никоим образом не даст подключить проводку неправильно.

    Остается затем лишь вставить антенный штекер – и подключение закончено.

    На практике такое случается не слишком часто, могут возникнуть различные варианты.

    В машине есть разъемы ISO, но на электронном устройстве стоят совершенно другие.

    Случай нечастый, но, как правило, производители комплектуют свои изделия штатными переходниками под ISO.

    Вполне, кроме того, можно отыскать такой переходник и в салоне автомобильной электроники.

    Ситуация с точность до наоборот — магнитола со стандартным разъемом, а проводка оканчивается каким-то другим типовым штекером.

    Выход идентичный – поиск переходника, они должны быть для любых видов выпускаемых разъемов.

    Самая сложная ситуация, когда жгуты проводов в автомобиле не оканчиваются никакими разъемами, или когда провода (все или некоторые) вообще еще не проложены.

    В этом случае придется тщательно разобраться с назначением контактов и с цветом изоляции, проложить проводку к акустическим системам и раз и навсегда поставить ISO-разъемы.

    Любая последующая установка магнитолы при этом не представит никакой сложности.

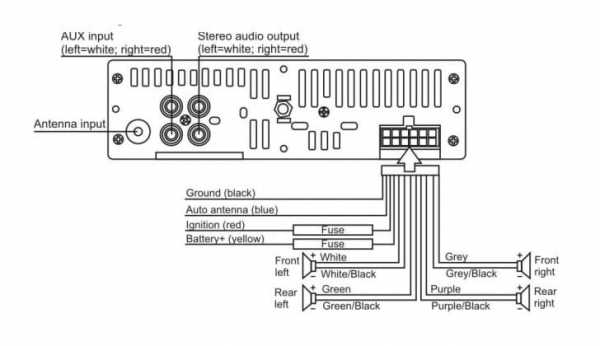

    КонтактЦвет проводаНазначение
    A1
    A2
    A3
    A4Желтый+ 12 V (с аккумулятора)
    A5СинийВыход управляющих + 12 Vна антенну
    A6
    A7Красный+ 12 V с замка (АСС)
    A8ЧерныйКорпус (масса)

    Желтый провод запитывает автомагнитолу непосредственно от аккумуляторной батареи, что необходимо для сохранения настроек аппаратуры.

    АСС – подает питание только при включенном замке зажигания, с вытащенным ключом магнитола работать не будет.

    Очень часто автовладельцы ставят перемычку между ними (А7 – А4).

    Однако, нужно помнить, что нередки случаи, когда, после постановки машины в гараж хозяин забывает выключить аппаратуру, и за время ночной стоянки магнитола может запросто посадить аккумулятор.

    Особенно это касается некоторых китайских аппаратов, в которых выходные каскады усилителя хорошо потребляют ток даже при выключенной громкости.

    Сечение проводов питания (кроме антенны) не должно быть маленьким – надо ориентироваться на 2,5 мм.

    Распиновка ISO, секция В, коричневый корпус. Отвечает за акустические системы.

    КонтактЦвет проводаНа АС (динамик)
    B1фиолетовыйправый задний(+)
    B2фиолетово-черныйправый задний(-)
    B3серыйправый передний(+)
    B4серо-черныйправый передний(-)
    B5белыйлевый передний(+)
    B6бело-черныйлевый передний(-)
    B7зеленыйлевый задний(+)
    B8зелено-черныйлевый задний(-)

    При прокладке кабелей к динамикам не стоит жадничать и приобретать провода слишком маленького сечения.

    Дело в том, что распространение высокочастотных токов происходит лишь по поверхности проводника, и слишком тонкий провод не сможет передать качественный звук – срежется и громкость, и частоты.

    Лучше купить специальные акустические провода с сечением не менее 1,5 мм.

    Не забываем про полярность – она тоже очень важна для качества звучания.

    Прокладка проводов в салоне – на совести владельца машины: все должно быть аккуратно, без нарушения целостности обшивки, без пережатия, натяжения или изломов.

    Для соединения проводов не следует ограничиваться скруткой и последующей обмоткой изолентой – практика показывает их ненадежность и даже опасность.

    Изолента может со временем размотаться, что приведет к короткому замыканию и может окончиться, в лучшем случае, выходом аппаратуры из строя.

    Лучше использовать изолированные парные клеммы, а в случае пайки – закрыть места соединения термоусадочной трубкой.

    Длина проводов на разъеме должна обеспечивать полное выдвижение автомагнитолы из своего установочного гнезда, без натяжения.

    После окончательного монтажа проводки нужно еще раз убедиться в правильности распиновки, особенно с проводами питания — ошибка может стоить очень дорого.

    Лишь затем можно переходить к непосредственной установке автомагнитолы на штатное место.

    Механическая часть установки

    Проще всего на штатное место происходит установка 1 DIN магнитолы.

    Они всегда комплектуются специальными рамами-салазками с системой фиксации изделия.

    Перед началом монтажа, если в ходе подготовки электрической части снимались некоторые декоративные элементы передней панели салона, они устанавливаются на место.

    Затем провода с разъемами и антенный кабель вытягиваются через установочное окно наружу.

    Входящая в комплект рама вставляется в свое гнездо до упора.

    С помощью отвертки стопорные металлические лепестки отжимаются наружу на 90 градусов по всему периметру рамки.

    Остается лишь подключить кабельную часть к разъемам магнитолы.

    Будет нелишним сразу проверить работу аппарата еще в таком, неустановленном состоянии.

    Если все функционирует нормально, то нужно вставить магнитолу в рамку и аккуратно подать вперед до щелчка.

    Стопорный механизм, сработав, надежно зафиксирует ее в штатном положении.

    Установка магнитолы 2 DIN немного сложнее.

    В комплект изделия должны входить специальные крепежные детали, для установки из с обеих сторон магнитолы.

    Конструкция ниши также предусматривает кронштейны для надежного крепления аппарата.

    Таким образом, для установки потребуется снять некоторые детали облицовки панели.

    Необходимо добиться совмещения отверстий на кронштейнах отсека и на крепежных элементах магнитолы и зафиксировать изделие винтами, с двух сторон обязательно.

    При этом следует избегать применения случайных, не входящих в комплектацию винтов.

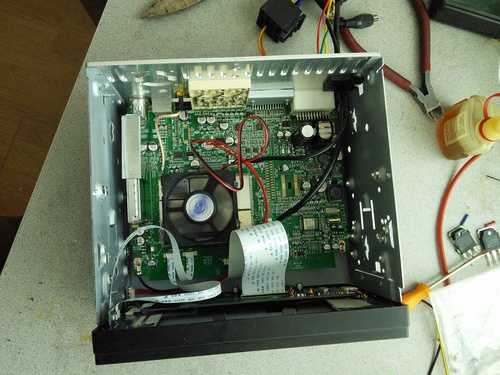

    Слишком длинные крепежные элементы могут перемкнуть контакты на печатных платах магнитолы, выводя ее из строя.

    Завершающий этап – установка декоративных элементов передней панели.

    Итак, при соблюдении максимальной аккуратности и последовательности в работе, большой сложности самостоятельная установка магнитолы составить не должна.

    Можно включать аппаратуру, ловить любимую FM- станцию и под приятную музыку отправляться в дорогу.

    automotocity.com

    Установка 2 din магнитолы

    Рекомендации по установке

    Когда речь идет об автомагнитоле 2 din имеется в виду аппарат высотой 100 mm, т.е. размер магнитолы такой: 175x100x177 мм. Кроме размера 2 din, есть ещё 1 din (высота 50 mm) и 1,5 din (высота 75 mm).

    Установка 2 din магнитолы, как более крупноразмерной, требует несколько больших усилий. Лучше если этим делом займётся опытный мастер. Тут, кроме того, что нужно уметь поставить так ещё надо позаботиться о том, чтобы оно “звучало”. Ну и работа с электричеством в неопытных руках может привести даже к пожару в автомобиле.

    Потом лучше не изобретать своих схем подключения магнитолы, а воспользоваться штатной проводкой от аккумулятора. Желательно, чтобы магнитола получала питание от аккумулятора. Тут важно не перепутать клеммы “+” и “-“.

    Установка 2 din магнитолы на питание от аккумулятора позволит задействовать её на всю мощность, кроме этого уровень помех будет минимальным. Если запитать магнитолу от замка зажигания или от прикуривателя обязательно появятся помехи и наводки.

    Если штатной проводки от аккумулятора нет, то действуем следующим образом:

    • Берём медный многожильный (для гибкости и прочности) провод хорошего сечения (порядка 4,2 кв.мм). Иногда в комплекте с магнитолой и динамиками идут провода, но это проверочные провода для проверки товара в магазине. Для монтажа их сечение слишком маленькое.
    • Провод желательно отмерить впритык от места установки магнитолы до аккумулятора. Примерно в 45-50 см от плюса аккумулятора монтируется предохранитель на 15-20 ампер, с надёжной изоляцией.
    • Собирать провод из кусков не рекомендуется. Каждая скрутка – это потеря мощности и источник помех. Также источником помех является любая другая электропроводка автомобиля, от неё нужно держаться максимально вдалеке.
    • По ходу работ подсоединение проводов к самому аккумулятору следует отложить на самый последний момент, когда всё будет собрано и заизолировано.

    Подключение динамиков

    Важно правильно подключить динамики. У них тоже есть клеммы на “+” и “-“. Клемма на “-” обычно поуже, “+” будет пошире.

    Плюс динамиков крепится к плюсу акустического провода от магнитолы. Как правило, плюс акустического провода магнитолы окрашен в однородный цвет (например, белый). Минус обычно полосатый. К одному минусовому выходу маломощной магнитолы можно подсоединить два минуса от двух колонок.

    На мощных (свыше 30 Вт) магнитолах пучки проводов на “+” и на “-” будут на каждый динамик индивидуальными. Не следует их как-то объединять. Также не следует пытаться заземлять минусы мощных магнитол на корпус автомобиля, у маломощных это допустимо.

    vsepoedem.com

    Установка 2 Дин магнитолы в Гранту (Lada Granta): Din, Лада, двухдиновой

    Поделиться на Facebook

    Поделиться в ВК

    Поделиться в ОК

    Поделиться в Twitter

    Поделиться в Google Plus

    Поделиться в Pinterest

    Легковой автомобиль Lada Granta в базовых версиях не оснащается акустическим оборудованием, имеется только подготовка под монтаж устройств, который выполняется самостоятельно владельцем или в дилерских центрах. Установка 2 Дин магнитолы в Гранту позволяет просматривать видеофильмы на дисплее, а также коммутировать дополнительную камеру заднего обзора, помогающую при парковке автомобиля в стесненных условиях.

    Что выбрать для Гранты

    На Granta возможна установка головного устройства размера 1 или 2 Din с сенсорным или стандартным дисплеем. При использовании альтернативного оборудования требуется приобретение или самостоятельное изготовление декоративной рамки, обрамляющей корпус магнитолы. В особенности это касается систем размером 2 Din, поскольку малогабаритные головные устройства оснащены стандартной рамкой, подходящей к панели приборов Гранта. Конечный выбор автомагнитолы остается за владельцем автомобиля.

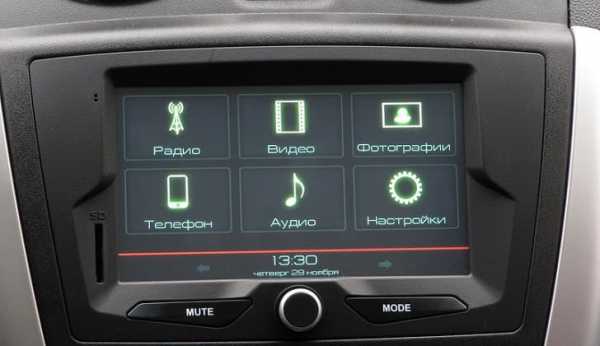

    АвтоВАЗ выпускает специальную 2 Din магнитолу для Лада Гранта, оснащенную сенсорным дисплеем.

    Плюсом использования такого оборудования является идентичная подсветка кнопок управления и остальных элементов на приборной панели.

    Для монтажа штатной магнитолы требуется приобретение оригинальной декоративной панели на центральной консоли, поскольку стандартное посадочное гнездо не рассчитано на такое оборудование.

    Как установить и подключить

    Чтобы установить магнитолу на Гранту, требуется:

    1. Удалить декоративную заглушку в передней панели, подцепив ее монтажной лопаткой. В специальных укладках на задней части расположены провода с колодками стандарта ISO.
    2. Расположить в прямоугольном отверстии монтажную шахту размера 1 Din и плотно прижать.
    3. Отогнуть отверткой или иным предметом металлические уголки, которые удержат деталь от выпадения.
    4. Откинуть крышку перчаточного ящика для поиска кабеля антенны, который укладывается под шумоизоляцию пола около ног переднего пассажира.
    5. Подсоединить переходник для питания (зависит от типа головного устройства). Вывести кабели через монтажную шахту.
    6. Установить на штатные места колонки. В дверях базовой комплектации отсутствуют кабели для подключения, имеется только коммутационный штекер, расположенный около педали сцепления. В этом случае кабели следует смонтировать самостоятельно, проведя их через гофрированные защитные каналы, расположенные между стойкой и дверью.
    7. Проложенные провода оборачиваются поролоном, который крепится скотчем или изоляционной лентой. Подобная манипуляция позволяет избежать посторонних звуков, вызываемых контактом изоляции кабелей о металлические панели двери.
    8. При использовании динамиков диаметром более 13″ требуется изготовление деревянных или фанерных подиумов, которые позволят установить оборудование в штатном отверстии.
    9. Подключить штекеры к головному устройству, которое затем вставляется до упора в монтажную шахту.
    10. Проверить работу радиоприемника и проигрывателя на разных режимах.
    11. Установить на штатное место декоративную рамку.

    Для монтажа двухдинового головного устройства требуется:

    1. Снять при помощи монтажной лопатки рукоятки управления климатической установкой.
    2. Поддеть и удалить пластиковый чехол центральной части приборной панели. При демонтаже требуется отключить штекеры проводки к кнопкам управления дополнительным оборудованием.
    3. Вырезать при помощи ножовки и строительного ножа центральную перемычку в панели приборов. Одновременно укорачивается на 4-5 мм переходный канал для центральных дефлекторов вентиляции салона.

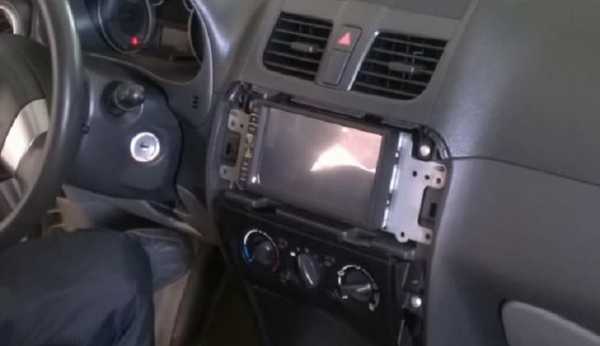

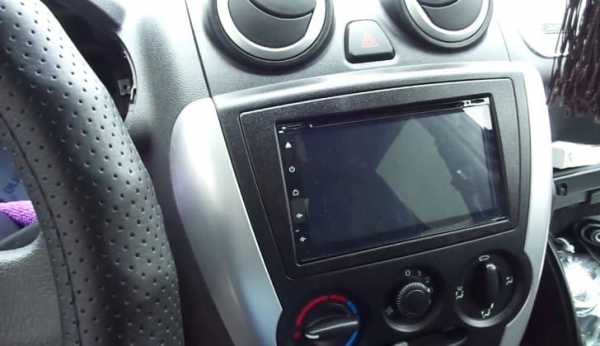

    4. Установить в шахту магнитолу, используя доработанные монтажные скобы. Устройство крепится к штатным точкам, имеющимся в панели приборов.
    5. Смонтировать доработанную декоративную рамку, на которую предварительно переставлены дефлекторы.

    Если головное устройство поддерживает низкочастотный динамик, то к нему прокладывается отдельная проводка, которая проходит под обшивками на порогах. При использовании активного сабвуфера с фазоинвертором необходимо вывести в багажное отделение кабели питания, оснащенные отдельным предохранителем.

    Похожие публикации:

    Поделиться на Facebook

    Поделиться в ВК

    Поделиться в ОК

    Поделиться в Twitter

    Поделиться в Google Plus

    Поделиться в Pinterest

    autotuning.expert

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
