Как проверить давление в топливной системе

Содержание

Проверка давления в топливной рампе своими руками

Для диагностики двигателя используется измерение давления в топливной рампе. Оно отвечает за поведение транспортного средства в разных рабочих режимах. Главная функция, возложенная на топливную систему, – качественная и полноценная доставка бензина к двигателю, хранение и очистка топлива.

Система включает в себя топливный фильтр, систему впрыска, топливного насоса, бак и иные элементы, которые соединяются токопроводами. Главную функцию выполняет топливный насос. Он формирует требуемый показатель давления в рампе. Когда его уровень снижается, в работе мотора автомобиля наблюдаются конкретные сбои.

Причины неисправной работы устройства

Проверка уровня давления необходима в таких случаях:

Возникновение сбоев в силовом узле при холостом ходе, из-за которого транспортное средство может в любой момент заглохнуть.
Двигатель начинает троить (когда он работает не на 4-х, а только на 3-х цилиндрах).

Происходит заметный перерасход топлива, который возрастает на 30–50 %.
Увеличивается количество вредоносных угарных газов, скапливаемых в выхлопе.
Нестабильная работа двигателя на холостых оборотах.
Заметны перебои в работе мотора.

Обнаружив на своем транспорте подобные проблемы, стоит провести диагностику ЭБУ. Если она не дала результатов, значит, источник сбоя топливная рампа и необходимо измерить в ней уровень давления.

Проверка давления в топливной рампе своими руками

Измерять давление в рампе очень просто, принцип проведения измерений практически такой же, как и при проверке давления в шинах. Для этого необходимо:

Манометр с предельными отметками в 8-10 атмосфер, можно и в 6, поскольку прибор имеет небольшие погрешности.
Обыкновенный кусок шланги с диаметром около 8-9 мм.
Пакля.
Пару хомутов.

С этих материалов можно создать собственный вычислительный прибор или же купить его в магазине.

Прежде чем провести замеры следует:

Внимательно проверьте топливную систему на наличие течей и натянутость всех хомутов.

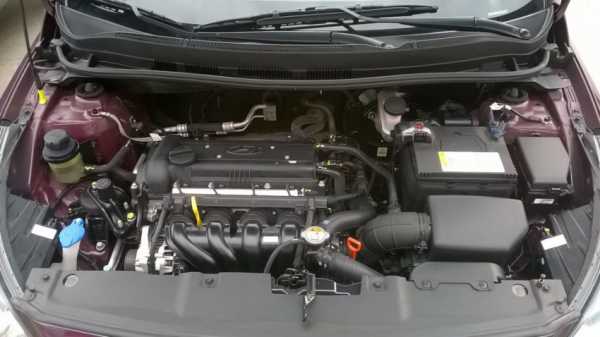

Отключите зажигание в автомобиле, и отоприте капот.
Отыщите рампу форсунок.
Устраните пробку штуцера давления.
Отвертите ниппель, используя золотник. Будьте осторожны, поскольку могут быть брызги из-за остаточного давления, возьмите себе тряпку и миску.
Прикрепите шланг манометра к штуцеру и хорошо зафиксируйте его хомутом.
Присоедините к иной стороне шланги приобретенный манометр.
Проведите замеры давления. Для этого зафиксируйте показатели при разных режимах работы мотора:

В момент включения зажигания показатель должен быть свыше 3 атмосфер;
При холостом ходе мотора отметка должна находиться в пределе 2,4–2,5 атмосфер;
Со снятой трубкой шланга с регулятора топливного давления прибор измерения должен показывать примерно 3,2–3,3 атмосфер;
В момент передавливания сливной трубки шланга, при условии корректной работы рампы, стрелка манометр должна показывать 7–8 атмосфер;
Во время ножатия на педаль газа стрелка должна достичь отметки в 3 атмосферы и опуститься до 2,5.

Совет! Прежде чем тестировать транспортное средства в разных режимах проверьте топливную на наличие пробоин, в ином случае все сделанные замеры будут не корректными и искаженными.

Проанализируйте все полученные в ходе измерений данные. Выключите зажигание, и проверьте показатель манометра. Если с рампой все в порядке, то стрелка не опуститься ниже отметки в 0,7 атмосфер. Когда она опустилась к 0, то или регулятор давление неисправен и необходимо будет полностью его снять либо же провести замену РДТ, или вышел из строя обратный клапан в моторчике бензонасоса.

Повысьте количество оборотов в моторе до 2900–3000, если в этот момент показатель манометра начнет снижаться, то проблема в работе бензонасоса. А если давление создается на протяжении длительного периода, то, скорее всего, забился топливный фильтр либо засорилась сеточка для грубой прочистки.

В случае, когда все проведенные измерения не подтвердились, необходимо будет провести более глубокую проверку на станции техобслуживания.

Совет! Прежде чем приступить к проверке давления ознакомьтесь с инструкцией, обзаведитесь необходимыми устройствами и инструментами и самое важное просмотрите, какие параметры характерны при нормальной работе устройства.

avto-kuplya.ru

Проверяем давление топлива в рампе

О НЕИСПРАВНОСТЯХ В ТОПЛИВНОЙ СИСТЕМЕ МОЖНО СУДИТЬ ПО ТАКИМ ПРИЗНАКАМ:

Перебои в работе двигателя.
Двигатель троит.
Нестабильные холостые.
Чрезмерный расход топлива.
Мотор глохнет на холостых.
Высокое содержание вредного CO в выхлопе.

Если вы обнаружили эти признаки в своем автомобиле, при этом диагностика ЭБУ не показала никаких неисправностей, то скорее всего, проблема в топливной рампе. Чтобы подтвердить предположение необходимо проверить давление в рампе.

КАК ПРОВЕРИТЬ ДАВЛЕНИЕ В ТОПЛИВНОЙ СИСТЕМЕ?

Для того чтобы проверить давление в топливной рампе вам понадобится манометр, у которого максимальное значение от 7 до 10 атмосфер. Манометр с большим запасом, например — 18 атмосфер, будет иметь большую погрешность при очень маленьком давлении.

Также потребуется шланг с внутренним диаметром 9 мм и сантехническая пакля или аналог, для того чтобы соединение 9-миллиметровой трубки и трубки манометра было плотным. Все скурчиваем и затягиваем хомутом. Теперь прибор готов к использованию. Если нет желания возиться, купите готовый прибор для измерения в давления в топливной системе.

ПРОВЕРКА ДАВЛЕНИЯ В РАМПЕ — ПОШАГОВАЯ ИНСТРУКЦИЯ

Выключите зажигание и откройте капот.
Найдите топливную рампу форсунок.

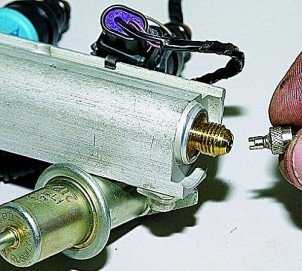

Открутите пробку штуцера давления топлива, затем используя золотник, открутите ниппель.
Подставьте тару или какую-нибудь тряпку, остатки топлива могут брызнуть.

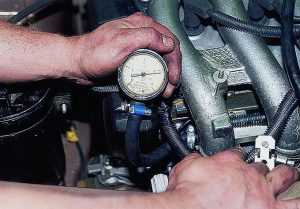

Установите шланг манометра на штуцер, затем крепим его при помощи хомута.
Проверка давления в рампе должна проводиться в 4-х режимах работы двигателя.

При включении зажигания.
На холостом ходу.
Со снятой трубкой с регулятора давления топлива.
А также с передавленной сливной трубкой.

КАКИМ ДОЛЖНО БЫТЬ ДАВЛЕНИЕ В ТОПЛИВНОЙ СИСТЕМЕ?

При включении зажигания ~ 3 атм не менее.
На холостом ходу у вас должно ~ 2,5 атм.
Со снятой трубкой регулятора давления топлива ~ 3,3 атм.
С передавленной трубкой «обратки» ~ 7 атм.
При подгазовке оно должно подскакивать до 3-х, после чего падать до 2,5 атмосфер.

Перед тем как проверить давление в топливной рампе убедитесь в отсутствии протечек в топливной системе, в противном случае замеры будут не правильными.

После нагнетания топлива в систему, выключите зажигание и посмотрите как будет вести себя манометр. Давление в топливной должно снизиться до 0,7 бар и зафиксироваться на этой отметке.

Если же давление сразу упало «в ноль» — есть проблема в регуляторе давления топлива, скорее всего понадобится снять и заменить РДТ, или обратный клапан моторчика бензонасоса.
Увеличьте обороты двигателя до 3000 и проследите за поведением манометра, если при этом стрелка манометра начнет падать – у вас проблемы с бензонасосом.
Если топливный насос долго не может создать требуемого давления есть подозрение, что забит топливный фильтр или сеточка бензонасоса.

Источник: www.autoposobie.ru

www.avtomotiv-tomix.ru

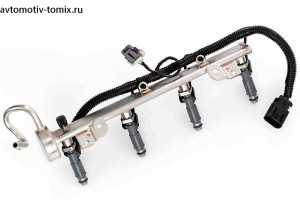

Одна из характеристик топливной системы машины имеющих большое значение является его давление. Данной характеристикой определяются динамические характеристики, а также степень экономичности автомобиля. Как проверить давление в топливной системе, если имеются определенные признаки? Вам следует позаботиться о проведении диагностики топливной системы.

Если же возникнет необходимость в смене топливного фильтра с насосом — надо менять.

Как проверить давление в топливной системе

Чтобы проверить давление топливной системы вам потребуются манометр, шланг высокого давления, а также переходное устройство.

Вы должны понимать, что есть определенная разница между давлением топливной системы и топливного насоса. Нормальным значением давления топливной системы является показатель 2,1-2,8 кг/кв. см. Есть некоторые автомобили где эти значения несколько отличаются от указанных и бывают более завышенными. Давление в топливном насосе является существенно большим и соответствует показателю от 4 — 6 кг/кв.см.

Чтобы померить давление топливного насоса воспользуйтесь манометром, произведя его, подключив его за топливным фильтром. Это подключение следует произвести посредством переходного устройства. На противоположной стороне переходника следует надеть бензостойкий шланг, который рассчитан на большое давление, затем закрепить его хомутами.

Как проверить давление в топливной системе на некоторых марках транспортных средств, где применяют не хомуты, а резьбовые соединения? Можно взять пустотелый болт, имеющий подходящий размер, используемый как переходник. Его следует вкрутить внутрь топливного фильтра и произвести подключение к нему манометра. Иногда вам придется пользоваться соединением манометра не с фильтром, а с форсункой холодного пуска.

Проверьте величину давления имеющегося внутри топливной системы. Иногда появляются определенные затруднения при пуске мотора с первого раза. При наличии этого «симптома» могут ухудшаться запорные характеристики обратного или регулировочного клапана насоса.

Проверьте, как изменяется давление топливной системы по времени. Произведите установку манометра, запустите мотор, заглушите его с последующим снятием показаний прибора спустя 1 и 2 часа, и когда двигатель полностью остынет. Если давление топливной системы будет расти, а когда будет достигнута величина около 2 кг/кв.см выравнивается холостой ход, это может происходить из-за потери герметичности форсунками.

Если автомобиль использует инжекторную систему, на которой в топливной системе установлен электронный датчик давления, вам следует считать коды самодиагностики. Благодаря этому упрощаются измерения, а иногда даже можно можно вообще их не делать.

Как проверить давление в топливной системе мы объяснили, вникайте!

Понравилась статья? Поделись с друзьями в соц.сетях!

sochi-avto-remont.ru

Россия АВТО » Как проверить давление в топливной рампе?

Материал с сайта: www.chiptuner.ru

Проверка давления топлива в рампе должна производиться манометром со специальным переходником. Перед установкой и снятием манометра давление топлива в рампе должно быть снято. При работе на ХХ давление топлива должно находиться в пределах 2,2 — 2,4 атм. и должно повышаться при перегазовках, снятии трубки РДТ с ресивера и если пережать шланг «обратки». Если давление на ХХ ниже нормы (2,2 — 2,4 атм.), но повышается при наборе оборотов, «виноват» топливный фильтр, если при «перегазовке» давление падает — пора в магазин за новым насосом. При постоянстве показаний на разных режимах стоит проверить регулятор давления топлива.

Диагностика по давлению топлива

Давление топлива — один из самых важных с точки зрения диагностики параметров двигателя. От него зависит состав смеси, а следовательно, и поведение автомобиля в различных режимах. Попробуем свести в систему методы диагностики по давлению топлива.
Естественно, для работы потребуется топливный манометр. Лучше всего приобрести прибор с крупной удобочитаемой шкалой, предел измерения — 5-6 кгс/см2. Например, такой, как на фото. Использование манометров с пределом до 10-12 кгс/см2, применяемых при диагностике иномарок, вряд ли целесообразно из-за относительной неточности в диапазоне 2-3 кгс/см2.

Итак, подключаем манометр и диагностический сканер.

1. Первым делом оцениваем работу регулятора давления. Для этого на неработающем двигателе включаем насос. Манометр должен показать 3.0+/-0.2 кгс/см2. Если давление ниже 2.8 кгс/см2, лучше поменять РДТ, потому что на мощностных режимах машина будет туповата. Окончательный приговор РДТ выносим только после следующего пункта.

2. Далее проверяем давление нулевой подачи. Название параметра говорит само за себя — это давление, развиваемое насосом, как говорят, «на пробку», то есть топливо при этом не подается. Косвенно этот параметр говорит об остаточном ресурсе насоса, при износе он постепенно уменьшается.

Итак, берем круглогубцы и пережимаем «обратку». Сделать это нужно достаточно резко. Стрелка манометра должна буквально метнуться к предельному значению. Если она поднимается медленно, то, возможно, забит топливный фильтр или сетка бензоприемника. Само же предельное значение говорит о многом. Если насос новый, оно достигнет 5-6 кгс/см2, а на насосах производства Чехии — до 7 кгс/см2. В любом случае, если давление превысило 5 кгс/см2, то насос обладает достаточным ресурсом. В мануалах приводятся различные значения давления нулевой подачи, при которых насос якобы требует замены. Но на практике, если насос «на пробку» давит хотя бы 4 кгс/см2, ему еще ездить и ездить. Реально клиенты жалуются на тупизну автомобиля, когда этот параметр уже не дотягивает до трех «очков».

3. Выключаем насос. Давление должно упасть примерно на 0.7 кгс/см2 и остаться на этом
уровне. Если сразу падает на ноль, то либо неисправен обратный клапан насоса, либо РДТ. Этот дефект, конечно, не смертелен, и часто устраняется кратковременным пережатием «обратки». Если выяснится, что «виноват» РДТ, его можно заменить, но менять из-за обратного клапана бензонасос не представляется целесообразным, во всяком случае, по мнению клиентов.

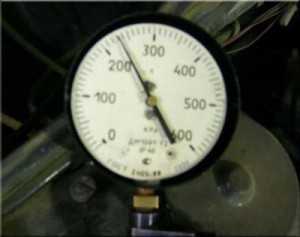

4. Заводим двигатель. Внимательно следим за стрелкой манометра. Вот здесь-то и пригодится крупная шкала. Стрелка может слегка дрожать, это следствие больших пульсаций абсолютного давления (давления во впускном ресивере). Эти пульсации — тема отдельного разговора, пока что забудем о них. Но если стрелка не дрожит, а «гуляет», причем в достаточно широких пределах (до 0.3 кгс/см2), то наверняка забита сеточка бензоприемника. Например, так на фото.

5. На заведенном двигателе давление будет около 2.3 кгс/см2. Если снять с РДТ вакуумный шланг, резко поднимется до 3 кгс/см2 (либо до того значения, которое получили в п.1). Надеваем шланг обратно. Плавно поднимаем обороты примерно до 3000. Если при этом давление будет постепенно падать, то это еще один признак «мертвого» насоса.

6. Можно еще проверить производительность, открутив подающий топливопровод и подав питание на бензонасос. За минуту должно набежать около 1.5 литра. Честно говоря, за всю свою практику никогда этого не делал, как-то обходился показаниями манометра.

7. Самый экстремальный вариант — давление около 1 «очка» и неровный звук работы насоса. Причина — нет бензина в баке. Не смешно. Раз в месяц регулярно отправляю машины на заправку.

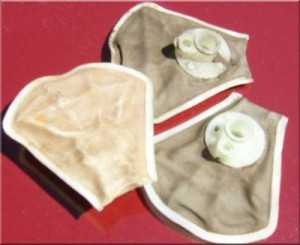

Вот и вся нехитрая наука. Если бензобак пришлось-таки разбирать, есть смысл заглянуть в него с фонариком. На дне обнаружится вода, лохмотья грязи, песок и прочие лишние субстанции. Их нужно удалить грушей. А лучше, если есть, вакуумной установкой для замены масла. Раз уж вспомнили о баке — еще один совет. Чтобы зимой бензобак не превращался в лепешку, просверлите его крышку с обратной стороны. Метод тупой и не всеми специалистами признаваемый, но радикально действенный.

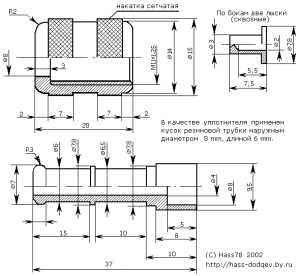

По многочисленным просьбам помещаем чертеж штуцера для подключения манометра к рампе.

Резьба 7/16-20 UNF (20 ниток на дюйм — шаг 1,27 мм)

Профиль резьбы, применяемый в ГСТ90

Класс 2А — наружная резьба (размеры в мм)
d 11,079 — 10,873
d2 10,254 — 10,147
d1 9,522

Класс 2В — внутренняя резьба (размеры в мм)
D1 9,738 — 10,030
D2 10,287 — 10,424
D 11,112

Для уплотнения используется любая подходящая резиновая трубка наружным диаметром 8 и длиной 6 мм.

Резьба 7/16-20 UNF. Профиль резьбы, применяемый в ГСТ90

Класс 2А d 11,079 — 10,873 d2 10,254 — 10,147 d1 9,522
Класс 2В D1 9,738 — 10,030 D2 10,287 — 10,424 D 11,112

xn--80aeqxdhiam1k.xn--p1ai

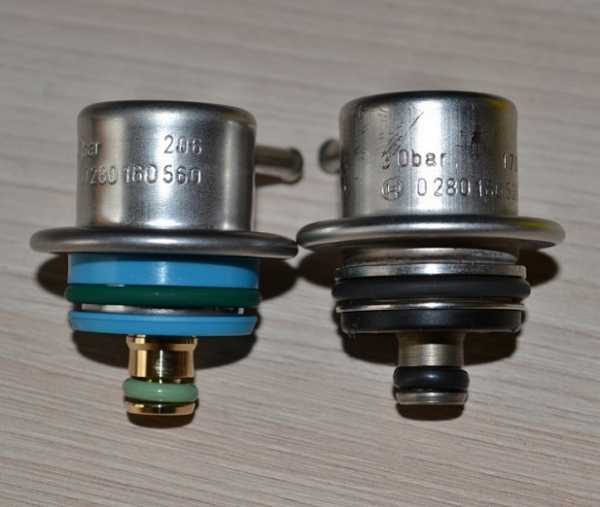

Как проверить регулятор давления топлива? Самостоятельная диагностика РДТ |

В этой статье я расскажу о том, что такое регулятор давления топлива (РДТ), где он находится, а также о том, как провести его диагностику своими руками.

Регулятор давления расположен на топливной рампе, его задача заключается в том, чтобы поддерживать правильное давления в топливной системе при разных рабочих режимах.

Как работает регулятора давления топлива?

Регулятор давления представляет собой мембранный клапан, с одной стороны на нее воздействует топливо, с другой — пружина впускного коллектора. Когда мотор выходит из нагрузки, происходит открытие клапана, после чего неиспользованное топливо возвращается обратно в топливный бак. После включения топливного насоса, топливо подается из бака, проходит очистку в топливном фильтре, затем поступает в регулятор, который во время этого цикла поддерживает правильное давление в топливной системе. Главной задачей РДТ является поддержание оптимального давления в топливной системе и обеспечение правильной работы двигателя. Из-за недостатка давления, работа двигателя меняется, если вы проверили насос, топливопровод и не обнаружили нарушений, скорее всего проблема в регуляторе давления топлива.

Признаки неисправного РДТ:

Нестабильная работа двигателя;
Машина глохнет на холостых, плохо реагирует на педаль “газа”;
Снижение мощности двигателя, плохая динамика;
Двигатель захлебывается во время движения;
Увеличенный расход топлива.

Причины неисправности регулятора давления топлива

Клапан не может удержать необходимого давления. Причина может заключаться в просадке пружины клапана, в результате он возвращает топливо обратно в бак, из-за чего двигатель заводится плохо;
Затруднен ход топлива или произошла полная закупорка;
Клапан подклинивает. Давление изменяется неравномерно, в результате чего машина начинает дергаться особенно во время разгона.

Как проверить регулятор давления топлива, то есть диагностика РДТ своими руками

Есть несколько способов, как проверить РДТ в домашних условиях. Одним из самых “древних” вариантов проверки является — пережатие или отсоединение «перепускного клапана», при этом ведется наблюдение за силой струи. Такой способ проверки регулятора давления топлива практиковали еще наши деды на первых ВАЗовских моделях. После того как на смену карбюраторам пришли инжекторы способ стал неактуальным.

Самый верный и эффективный способ проверить давление в топливной системе — использовать манометр.

Для того чтобы измерить давление РДТ в двигателе на холостых оборотах необходимо подключить манометр между штуцером и топливным шлангом, при этом нужно отсоединить вакуумный шланг. Во время проведения замеров давление в системе должно возрастать от 0,3 до 0,7 Бар.

Более подробно о том как проверить РДТ вы узнаете посмотрев тематическое видео Как проверить регулятор давления топлива:

Если же во время замеров вы не увидели роста – замените вакуумный шланг и повторите процедуру. Если же и это не дало результатов и РДТ по прежнему показывает нулевое давление, можно сделать вывод о неисправном регуляторе давления топлива. РДТ не подлежит ремонту, поэтому его нужно заменить.

Источник

avtopulsar.ru

Диагностика давления топлива. Способы промывки инжектора.

Если бензиновый двигатель, при работе на холостом ходу “тупит” или “подтраивает”, скачет стрелка тахометра, то сразу трудно определить в чем проблема. Самые вероятные причины: неисправность в топливной аппаратуре или сильный износ ЦПГ двигателя (падение компрессии). Эти два параметра обычно и диагностируют друг за другом. Для оценки компрессии в двигателе у нас есть своя статья, эта же рассказывает о том, как диагностика давления топлива позволяет выявить неисправность топливного насоса (бензонасоса), регулятора давления, проверить работу инжектора. А также видам и способам проведения промывки инжектора при его загрязнении.

Любая топливная система автомобиля представляет из себя замкнутый круг. Бензин под давлением, нагнетаемым насосом, поступает из бака через топливный фильтр в топливную рампу: к инжекторам и регулятору давления топлива, а неиспользованное топливо возвращается обратно в бак. На каждом из элементов, связанным с прохождением через него бензина возможно изменение давления в ту или иную сторону.

Количество впрыскиваемого бензина зависит от времени работы инжектора, от давления внутри топливной рампы и давления (разряжения) внутри впускного коллектора. Для того чтобы учесть три этих фактора и точнее рассчитать количество впрыскиваемого топлива, в топливной рампе устанавливается регулятор давления топлива. Он поддерживает разницу давлений: давление бензина на форсунке и давление воздуха во впускном коллекторе, излишки бензина направляются обратно в бак по обратной магистрали.

Из-за износа или неправильной работы регулятор может уменьшать или увеличивать давление в топливной рампе. В итоге имеем: недостаток или перелив топлива и потеря мощности в двигателе. Также может происходить подклинивание клапана, в этом случае давление в топливной рампе будет меняться не закономерно, вследствие чего может наблюдаться не устойчивая работа двигателя, дерганье при разгоне.

Диагностика давления в топливной рампе важный параметр в диагностике неисправностей топливной аппаратуры двигателя. Ведь от него зависит состав топливной смеси, соответственно и поведение автомобиля в различных режимах эксплуатации. Поэтому диагностика системы впрыска бензинового двигателя важная составляющая в общей диагностике двигателя.

Виды манометров давления топлива

Для простейшей диагностики потребуется манометр давления топлива. Шкала у манометра должна быть не менее 7 бар. Самый лучший вариант по цене и качеству подходящий для личного применения или небольшого автосервиса прибор HS-1013 (TU-113). Он позволяет оценить состояние следующих систем: давление насоса, производительность насоса, утечки, засоренность топливного фильтра, проверить работоспособность регулятора давления. Набор адаптеров входящий в комплект позволяет производить измерение давления в топливной системе на всех автомобилях отечественного и многих импортных авто. Диагностика им довольно проста, ее можно сделать самостоятельно.

В автосервисе для измерения давления топлива используют уже более профессиональные наборы типа: Манометр давления топлива TU-114 (HS-0020), ATZ-602 или TU-443 (HS-1011) и ATZ-600, набор адаптеров в которых, позволяет подключиться в различных точках к системе питания авто на большинстве марок автомобилей.

Перед диагностикой необходимо тщательно осмотреть всю топливную магистраль, убедится в ее целостности, отсутствию подтеков и коррозии. Необходимо также проверить работоспособность электрических элементов топливной аппаратуры.

На заведенном двигателе давление в топливной рампе должно соответствовать паспортным данным для соответствующей марки автомобиля. Для примера: нормальное давление топлива для ВАЗ, ГАЗ, УАЗ составляет 2,8-3,2 бар. Причина низкого давления, как правило, связана с проблемами в подающей магистрали, а причина высокого давления – с проблемами в обратной.

Диагностика и промывка инжектора

Инжектор — простой электромагнитный клапан, созданный для точного дозирования подачи бензина и его распыления в камере сгорания. В процессе эксплуатации автомобиля из топлива выделяются компоненты, напоминающие битумы и лаки. Чем менее качественно топливо, тем больше этих примесей. Они накапливаются внутри инжектора (на сетке фильтра), так и в топливной рампе.

К топливным отложениям тут добавляются отложения от моторного масла, попадающего во впускную систему двигателя через систему вентиляции картера, особенно сильно у изношенного двигателя. За счет этих отложений происходит уменьшение проходных сечений и уменьшается регулировка топливо-воздушной смеси в сторону ее обеднения.

Чтобы вывести инжектор из нормального рабочего состояния нужно не много. Использование некачественного топлива, движение в городском цикле или на короткие дистанции с недостаточно прогретым двигателем приводит к тому, что отложения в инжекторах формируются быстрее, чем растворяются моющими присадками, содержащимися в бензине. Снижение пропускной способности одного инжектора на 8-10% вполне достаточно для начала пропусков в зажигании. Если это происходит, не сгоревший кислород попадает в выхлопную систему и выводит из строя датчик кислорода.

Ещё одним компонентом, на который в обязательном порядке необходимо обращать внимание является дроссель. Пары топлива поднимающиеся из впускного коллектора обычно оседают на дроссельной заслонке и прилегающих к ней деталях. Результат – изменение пропорций воздушно-топливной смеси. Обнаружить это загрязнение довольно сложно. Для чистки дроссельной заслонки очень хорошо подходит аэрозольный растворитель.

Проверка работоспособности инжектора

Для диагностики инжектора применяют тестеры и мотор-тестеры. Простой и удобный прибор для тестирования инжектора — Тестер топливных форсунок ADD260. Он предназначен для проверки работоспособности форсунок бензиновых автомобилей.

Тестер позволяет проверить производительность и состояние инжекторов, а затем и помочь почистить их в ультразвуковой ванне благодаря специальному программному обеспечению, которое позволяет создавать различную пульсацию, имитируя работу форсунки. Тестер инжектора ADD260 подключается к форсунке и проверяет ее работоспособность на различных режимах пульсации. Его используют совместно с манометром топливной рампы, например HS-0020, TU-443 или ATZ603 и ATZ-600.

Сначала создают номинальное давление в топливной рампе, выключают двигатель и включая тестер инжекторов на различных режимах пульсации засекают падение давления в топливной рампе. Такую операцию проводят на каждом инжекторе и каждом режиме пульсации. Диагностика инжектора тестером позволяет определить работоспособность форсунки на различных режимах, что позволяет сделать вывод о состоянии инжектора (чистый инжектор, засоренный, нерабочий инжектор).

Если тестер показал, что форсунка засорена, то необходимо ее промыть. Сейчас применяются 2 основных способа очистки форсунок: 1. Промывка инжектора жидкостью без снятия форсунок с двигателя и 2. Промывка снятых форсунок на стенде с очисткой инжектора в ультразвуковой ванне.

Промывка инжектора на двигателе

Это наиболее простой вариант, так как демонтаж их особенно в последних моделях двигателей может представлять собой существенную проблему. Ее обычно проводят периодически с интервалом в 15-25 тыс. км пробега автомобиля. Прохождение растворителя сквозь инжектор также вполне эффективно очищает клапаны и внутренние поверхности камеры сгорания. Сама процедура занимает в этом случае от 30 минут до 1 часа.

Для проведения промывки можно воспользоваться профессиональным оборудованием, а можно изготовить самому (в интернете довольно много статей и роликов на тему “как самостоятельно произвести промывку инжектора”).

При такой промывке инжекторов следует знать: сильно засоренные инжекторы препятствуют проникновению достаточного количества растворителя, то же касается и спекшихся отложений. В этих случаях время промывки увеличивается. Если даже после нескольких десятков минут промывки двигатель не начинает работать лучше, инжекторы следует извлечь из двигателя и промыть более радикальным способом.

Рекомендуем заменить или по крайней мере выкрутить и почистить свечи зажигания после процедуры промывки инжекторов. Т.к. в процессе чистки образуется большое количество несвязанных частиц сажи, которая оседает на свечах и существенно ухудшает их качество. Можно также произвести замену масла и фильтров, так как растворитель может попасть через кольца в масло и снизить его качества.

Из большого разнообразия установок мы выбрали 2 ПНЕВМАТИЧЕСКИЕ СТАНЦИИ ДЛЯ ПРОМЫВКИ ИНЖЕКТОРА: E-100 и С-100. По своим техническим характеристикам и входящим в их комплектацию адаптерам для подключения к топливным магистралям разных марок автомобилей и приспособлений для удобства работы они лучшие из имеющихся на рынке по качеству и дешевле по стоимости.

Установки работают от стационарного компрессора, пневмолинии в автосервисе, или обычного автомобильного компрессора для подкачки шин. Давление регулируется с помощью входящего в комплект регулятора с манометром.

Промывка инжектора со снятием с двигателя

Более качественный способ промыть инжектор, применяется при сильном загрязнении форсунок. Форсунки снимают, устанавливают на стенд (его можно изготовить самостоятельно приспособив б/у топливную рампу и тестер для управления впрыском инжекторов типа ADD260 или мотор-тестер), для проверки распыла и производительности.

Задавая различные режимы работы форсунки (частоту и длительность импульсов) с применением чистящего раствора можно хорошо почистить каждый инжектор. Рекомендуем после окончания промывки перевернуть форсунку на 180 градусов, соплом распылителя установив ее в топливную рампу и заново произвести промывку на различных режимах. Таким способом чистящий раствор будет прокачиваться в обратном направлении, что намного эффективнее промывает сетчатый фильтр в инжекторе. Через 5-10 мин форсунка полностью очищается.

Для усиления чистящего эффекта форсунку нужно поместить на некоторое время в ультразвуковую ванну, наполненную слабым щелочным раствором. Можно опять подключить тестер инжекторов ADD260 для имитации работы электромагнитного клапана форсунки. В динамике он лучше очищается от углеродистых отложений.

Какую жидкость использовать для промывки инжектора

На данный момент производителей жидкости для промывки инжектора очень много. Самые распространенные бренды: Wynn’s (Винс) (обычно применяется для сильно загрязненных инжекторов, когда форсунки не мыли не менее 30 т. км пробега), LIQUI MOLY (Ликви Моли), Лавр (средние по эффективности и очистке реагенты), Carbon Clean (предназначен больше для профилактической промывки каждые 15-20 км пробега). Для экономии средств можно воспользоваться нашей АКТИВНОЙ ПРОМЫВКОЙ ТОПЛИВНОЙ СИСТЕМЫ ЭДИАЛ для бензиновых двигателей.

www.edial.ru

Признаки неисправности регулятора давления топлива

Регулятор давления топлива является элементом системы питания инжекторного двигателя, который позволяет поддерживать необходимое давление горючего в топливных форсунках на разных режимах работы ДВС. Другими словами, от исправности регулятора давления топлива (РДТ) зависит общая производительность форсунок и стабильность работы мотора.

С учетом того, что регулятор давления фактически является мембранным клапаном, выход данного элемента из строя может сильно влиять на работу двигателя. В этой статье мы рассмотрим принцип работы регулятора, выделим основные признаки его неисправностей, а также поговорим о том, как проверить регулятор давления топлива.

Читайте в этой статье

Для чего нужен регулятор давления топлива

Как уже было сказано выше, указанный регулятор поддерживает нужное давление горючего, необходимое для нормальной работы форсунок с учетом того или иного режима работы силового агрегата. Другими словами, РДТ влияет на количество и интенсивность подачи топлива, которое попадает через форсунки в цилиндры мотора.

Если просто, количество топлива, подаваемого в двигатель в момент впрыска, зависит от того давления, которое создается внутри топливной рампы (рейки), а также от длительности импульса для открытия форсунки и разряжения во впускном коллекторе.

Для более точного дозирования и поддержания постоянного давления используется мембранный клапан-регулятор, который испытывает с одной стороны давление горючего, а с другой на него воздействует усилие пружины. РДТ используется в системах питания, где присутствует так называемая «обратка». Местом установки регулятора является топливная рампа. Также указанный элемент может быть расположен в топливном баке, при этом подобные системы обратной магистрали не имеют.

Давайте сначала остановимся на распространенной схеме, в которой регулятор находится в топливной рейке. Работает элемент по следующему принципу: топливный насос нагнетает горючее из топливного бака по магистрали. Полученное давление горючего воздействует на регулятор. Само устройство имеет две камеры (пружинная камера и камера для топлива), которые разделены мембраной. На мембрану с одной стороны давит топливо, которое попадает в регулятор через специальные отверстия для впуска, а с другой присутствует давление пружины и давление впускного коллектора. Если давление горючего оказывается сильнее усилия пружины и давления во впуске, тогда регулятор приоткрывается, в результате чего происходит сброс части топлива в «обратку». По обратной магистрали горючее возвращается назад в топливный бак.
В системах без обратной магистрали регулятор обычно расположен прямо в баке. К преимуществам можно отнести отсутствие дополнительного трубопровода. На форсунки реализована подача нужного количества горючего прямо из бака, то есть лишнее топливо не попадает в подкапотное пространство, а также нет необходимости доставлять его обратно в бак. Это также позволяет говорить о меньшем нагреве топлива и обеспечивает ряд дополнительных плюсов в виде менее интенсивного испарения.

Еще одним вариантом регулировки давления является электронная схема, которая конструктивно не имеет механического регулятора. Давление топлива в таких системах контролируется электробензонасосом, на котором электронная система управления определяет напряжение, регулирует количество подаваемого горючего и т.д. Данное решение (датчик регулятора давления топлива) позволяет уменьшить степень нагрева топлива, обеспечивает максимальную экономичность.

Топливный насос осуществляет подачу к форсункам строго определенного количества горючего применительно к конкретным условиям и режимам работы ДВС. Добавим, что в указанной системе дополнительно присутствует клапан сброса избыточного давления, что позволяет избежать его повышения до критической отметки.

Неисправности регулятора давления топлива

Проблемы в системе питания двигателя могут быть разными. По этой причине во время диагностики необходимо учитывать определенные признаки неисправности регулятора давления топлива. Чаще всего главными симптомами считаются такие, когда двигатель не набирает обороты и не развивает полную мощность, а также глохнет на разных режимах работы. В списке основных признаков специалисты отмечают:

неустойчивую работу на ХХ, агрегат глохнет на холостых;
потерю мощности, заметное повышение расхода топлива;
замедленные реакции на нажатие педали газа;
рывки и провалы во время разгона, в момент перегазовки;
автомобиль не разгоняется, не набирает обороты;

Отметим, что неисправность РДТ на бензиновых авто напоминает по симптомам распространенные проблемы с топливным насосом или его сетчатым фильтром. По этой причине во время определения неисправностей системы питания необходима обязательная проверка регулятора давления топлива.

Другими словами, если машина глохнет на холостом ходу, пропала мощность двигателя, появились провалы, автомобиль дергается во время разгона или в момент переключения передачи, отмечен значительный расход горючего, тогда дело может быть не только в сетке бензонасоса, моторчике или его реле, но и в регуляторе давления топлива.

Неполадки регулятора обычно сводятся к тому, что пружина теряет нужное усилие, в результате чего горючее преждевременно сливается в «обратку», а двигателю попросту не хватает топлива в момент нажатия на газ и повышения оборотов, а также на переходных режимах. Получается, давление в топливной рампе при неисправной пружине регулятора давления топлива низкое, в результате чего двигатель работает неустойчиво, снижается мощность мотора, ЭБУ не способен правильно корректировать состав смеси для различных режимов работы и т.п.

Также стоит отметить, что возможно и снижение пропускной способности, а также закупорка РДТ. При такой неисправности двигатель глохнет независимо от режима работы ДВС. Если регулятор сильно забит, тогда давление в системе растет и горючее начинает выливаться через уплотнительные элементы в местах соединений. Дело в том, что производители автомобилей всегда учитывают вероятность снижения производительности насоса и форсунок. Для решения задачи бензонасос всегда качает топливо «с запасом». Если слив в возвратную магистраль по каким-либо причинам затруднен, тогда избытку горючего не удается вернуться в топливный бак, давление в результате растет.

Еще возможны сбои в работе РДТ, когда регулятор давления в топливной рампе начинает заклинивать с определенной периодичностью. В таких случаях в системе топливоподачи возникают перепады давления, машина начинает дергаться. Добавим, что к наиболее частым причинам выхода регулятора из строя, в результате чего проявляются признаки неисправности регулятора давления топлива на дизеле или бензиновом авто, также относят износ самих материалов внутри устройства, то есть клапан со временем просто отрабатывает свой ресурс. На срок службы и состояние регулятора влияет качество топлива и содержание различных примесей в нем, длительный простой транспортного средства без запуска двигателя и т.д.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Для самостоятельной проверки регулятора своими руками можно воспользоваться одним из доступных способов. Наиболее простым и достаточно эффективным считается решение проверить давление в топливной системе при помощи манометра (подойдет шинный манометр). Чтобы замерить давления регулятора на холостом ходу, манометр подключается между топливным шлангом и штуцером, параллельно отсоединяется вакуумный шланг.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в системе питания двигателя. Для решения задачи необходимо открутить гайку, при помощи которой крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.
Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.

Проверка давления в топливной рампе своими руками

Причины неисправной работы устройства

Проверка давления в топливной рампе своими руками

Проверяем давление топлива в рампе
