Как поменять задние колодки на форд фокус 2 дисковые – Замена задних тормозных колодок на Форд Фокус 2 своими руками

Своевременная замена задних колодок Форд Фокус 2 гарантия вашей безопасности. Тормозной механизм задних колес дисковый, с плавающим суппортом, включающим в себя однопоршневой рабочий цилиндр. Конструкция заднего тормозного цилиндра Ford Focus довольно сложная, ведь объединяет в себе обычный гидроцилиндр (похожий по конструкции с передним тормозным цилиндром) и механизм стояночного тормоза.

Привод стояночного тормоза на Форд Фокус 2 работает следующим образом. Трос стояночного тормоза подтягивает рычаг привода и поворачивает его. В исходное положение рычаг привода возвращает пружина, расположенная на суппорте. Движение рычага передается на резьбовой шток. При рабочем ходе рычага вал рычага заставляет резьбовой шток выдвигаться из цилиндра наружу. Таким образом цилиндр немного выдвигается и поджимает колодки к диску. Основная проблема при замене задних колодок Форд Фокус 2 с дисковыми тормозами это утопить тормозной поршень. Что бы вставить новые колодки поршень надо не просто вдавливать, так его еще придется и вкручивать внутрь. Но обо всем по порядку.

Итак, вывешиваем заднее колесо, снимаем колесо и ставим на надежную опору. Поддев отверткой, освобождаем пружинный фиксатор наружной колодки и снимаем его. Снимаем крышки защитных втулок обоих направляющих пальцев. Шестигранником «на 7» отворачиваем нижний направляющий палец и вынимаем его. Аналогично отворачиваем и вынимаем верхний направляющий палец.

Отводим суппорт в сторону. Вынимаем внутреннюю и внешнюю колодки. Обратите внимание на то, что внутренняя колодка снабжена пружинным прижимом.

Теперь основная проблема, перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра. Для утапливания поршня обычно в нормальных сервисах всегда есть специальные приспособления. Но если вы меняете задние колодки Форд Фокус 2 сами, тогда придется обойтись подручными средствами. Можно использовать обычную стальную пластину толщиной не более 4 мм и шириной не более 23 мм. Протачиваем на наждаке углубление в пластине не менее 4 мм и шириной 15 мм. Вставляем выступы пластины в углубления поршня и надавливая вращаем по часовой стрелке. При этом поршень будет утапливаться и вворачиваться в цилиндр одновременно. Таким образом мы освобождаем достаточное пространство под новые колодки.

После замены тормозных колодок на обоих задних колесах Фокуса обязательно несколько раз нажимаем на педаль тормоза для установки зазоров межу колодками и дисками. Это поможет колодкам плотно прижаться к тормозному диску.

ruauto99.ru

Замена задних тормозных колодок на Форд Фокус 2

Очень важную роль в машине играют задние тормозные колодки, хотя в отличии от передних колодок они не тормозят машину так быстро. Передние колодки снашиваются в разы быстрее, так как на них приходится большая нагрузка, в следствии этого задние колодки меняются раза в три реже.

Где расположены задние колодки?

Задние колодки располагаются под задними тормозными барабанами, их не видно так как они скрыты и пока вы не снимите колесо и барабан вы их не сможете увидеть. Признаки того что ваши задние колодки пора менять

— Во время торможения в районе колеса появился дребезг визг или скрип;

— появился металлический шум;

— при нажатии на тормоза чувствуется биение в колесах;

— колеса стали тормозить неравномерно;

— стояночный тормоз перестал держать.

При покупке через интернет-магазин, вы легко подберете задние колодки различных производителей вот по этому артиклю 1 566 096.

Какие необходимо иметь инструменты при замене задних колодок.

Для замены задних колодок нам понадобятся следующие инструменты:

• Шлицевая отвертка,

• Набор ключей, а именно ключи головки размерами на «15«, «13» и на «17-19«,

•  Шестигранник на «7«,

•  Нигрол или графитовая смазка,

• Комплект новых задних колодок на второй Фокус.

Пошаговая инструкция по замене задних колодок форд Фокус 2

Если на автомобиле установлены тормоза дискового типа, то замена происходит следующим образом:

1. Сначала мы с помощью плоскогубцев отсоединяем трос стояночного тормоза. Проделав такую операцию, мы облегчим себе дальнейший процесс замены.

2. Срываем 5 колесных гайки и ставим машину на домкрат.

срываем гайки на колесе

3. Поднимаем автомобиль с помощью домкрата, откручиваем 5 гайки и

снимаем задние колесо.

откручиваем 5 гаек

4. При помощи отвертки снимаем пружину.

снятие пружины

5. Откручиваем 2 болта крепления суппорта. Ключом на «13 » мы откручиваем болт, а ключом на «15» удерживаем гайку у основания суппорта.

Откручиваем 2 болта крепления суппорта.

Откручиваем 2 болта крепления суппорта.

6. Используя молоток и отвертку снимаем суппорт.

Снятие супорта

7. После того как мы сняли суппорт, приступаем к очистке тормозного диска и самого суппорта.

8. После этого вдавливаем при помощи струбцины поршень в цилиндр. Устанавливаем струбцину, левой рукой вращаем винт для вдавливания, в правой руке у нас находятся пассатижи, которыми мы должны крутить поршень по часовой стрелке.

Утапливаем тормозной цилинд с помощью струбницы

Струбница

9. Новые колодки устанавливаем на место, ставим суппорт на диск и закрепляем его болтами, не забудьте очистить от грязи все крепежные детали, также было бы хорошо смазать их нигролом или графитовой смазкой.

установка новых тормозных колодок

Установка новых тормозных колодок

10. Надеваем на место трос ручника.

11. Устанавливаем колесо, закручиваем колесные гайки.

12. Убираем домкрат из-под машины и окончательно протягиваем колесные гайки.

После того как колодки заменены нужно нажать несколько раз педаль тормоза. После первых нажатий вы почувствуете провал педали, но уже на 4-5 раз вы заметите привычное сопротивление.

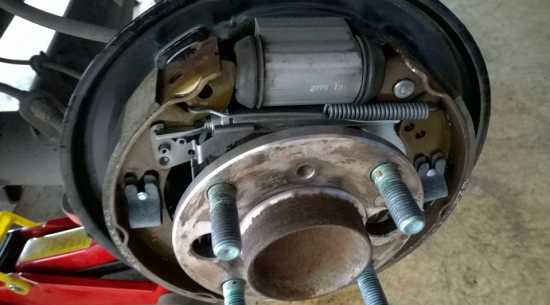

Если на вашей машине стоят тормоза барабанного типа, то действуем по следующей инструкции:

1. Откручиваем и снимаем барабан. Если барабан не хочет сниматься, то аккуратно постучите по нему молоточком.

2. Снимаем с помощью плоскогубцев верхнюю стяжную пружину.

3. Со стоек снимаем прижимные скобы.

4.Для того чтобы колодки полностью сошли с посадочных мест, смещаем их чуть в сторону.

5. Снимаем нижнюю стяжную пружину, а также наконечник тросика ручника.

6. Устанавливаем новые колодки.

Сборку всего заднего механизма проводим аналогично в обратной последовательности. Не забудьте покачать педалью тормоза, чтобы на механизме регулировке установился необходимый зазор. Нужно обязательно проверить уровень тормозной жидкости, в если требуется добавить ее.

Первые сто километров колодки будут притираться, поэтому эффективность тормозов вы получите немного позже.

help2drivers.ru

Ford Focus 2 задние тормозные колодки снять замена ремонт Форд Фокус 2

Замену задних колодок на Форд Фокус 2 проводим в случае предельно допустимого износа их накладок.
Колодки также необходимо заменить при замене диска тормозного механизма, замасливании накладок или наличии на них глубоких борозд, трещин и сколов, а также в случае отслоения накладок от основания колодок.

Колодки тормозных механизмов задних колес Форд Фокус 2 необходимо заменять только комплектом — все четыре колодки тормозных механизмов. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении. . Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Замену колодок тормозных механизмов показываем на правом заднем колесе.
Устанавливаем автомобиль на подставку заводского изготовления.
Снимаем заднее колесо.

Поддев отверткой, освобождаем пружинный фиксатор наружной колодки…

…и снимаем его.

Проверяем состояние пружинного фиксатора. На поверхности фиксатора не должно быть значительной коррозии, влияющей на его упругие свойства.

Снимаем крышки защитных втулок обоих направляюих пальцев.

Шестигранником «на 7» отворачиваем нижний направляющий палец…

…и вынимаем его.

Аналогично отворачиваем и вынимаем верхний направляющий палец.

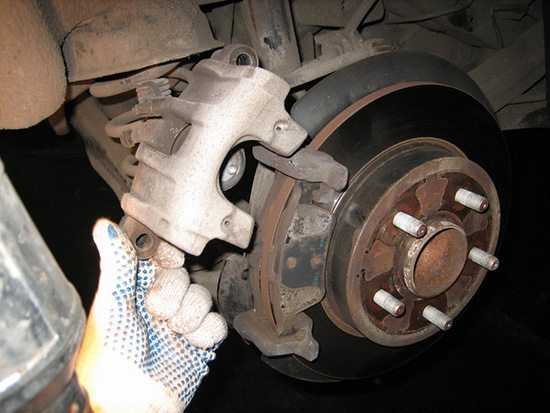

Отводим суппорт в сторону.

Вынимаем внутреннюю и внешнюю колодки.

Обратите внимание на то, что внутренняя колодка Форд Фокус 2 снабжена пружинным прижимом.

Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра. Для утапливания поршня можно использовать винт и планку от двухлапого винтового съемника, а также гайку подходящего размера.

Инструмент для утапливания поршня

Для утапливания поршня в цилиндр суппорта опираем планку винтового съемника на выступы суппорта, и подкладываем гайку под конец винта. Вращаем гайку ключом по часовой стрелке и одновременно поджимаем винт. Гайка силой трения будет заставлять вращаться поршень.

Вместо винтового съемника можно использовать приспособление, изготовленное из подходящей стальной пластины толщиной не более 4 мм и шириной не более 23 мм.

Протачиваем на наждаке углубление в пластине не менее 4 мм и шириной 15 мм.

Вставляем выступы пластины в углубления поршня и, надавливая, вращаем по часовой стрелке.

При этом поршень будет утапливаться и вворачиваться в цилиндр одновременно.
Очищаем от грязи и коррозии детали тормозного механизма, особенно посадочные места направляющей тормозных колодок.
Устанавливаем новые тормозные колодки и крепим суппорт.
Аналогично заменяем тормозные колодки на левом заднем колесе.

После замены колодок на обоих задних колесах Форд Фокус 2 несколько раз нажимаем на педаль тормоза для установки зазоров межу колодками и дисками.

Замена колодок тормозных механизмов задних колес Ford Focus 2

Первоисточник контента – WiKi сайта журнала “За Рулём”

ford-focus-2.dv13.ru

Замена задних тормозных колодок на Форд Фокус 2 своими руками

Самостоятельная замена задних тормозных колодок на Форд Фокус 2 осуществляется в случае износа деталей, ухудшающих эксплуатацию транспортного средства. Водитель в состоянии самостоятельно провести диагностику и по внешним признакам определить потребность в установке новых деталей.

Признаки неисправности

Необходимо ориентироваться на следующие внешние параметры Форд Фокус, указывающие на потребность в срочной замене барабанных колодок:

• фрикционные накладки потеряли в толщине 1,5 мм – внешне покрываются трещинами, возникают сколы и прочие механические повреждения;
• возникновение визга в процессе экстренного торможения;
• биение колёс в момент резкого нажатия на тормозную педаль;
• чрезмерно резкая остановка;
• замедленная реакция.

Необходимо проводить замену задних барабанных колодок каждые 10 000 км. Требуется регулярно проходить технический осмотр, заблаговременно выявляя износ, становящийся следствием агрессивной манеры вождения и эксплуатации машины в условиях некачественного дорожного полотна.

Инструменты, используемые в работе

Проведение замены осуществляется с использованием следующих материалов и инструментов:

• домкрат;
• ключи – баллонные, головки, накидные, рожковые, шестигранные;
• жидкость WD-40;
• плоскогубцы;
• отвёртка.

Подготовительные мероприятия

Потребуется провести подготовительные мероприятия, заключающиеся в надёжной фиксации транспортного средства и ослаблении гаек посредством баллонного ключа. Установив домкрат, следует вывесить колесо Форд Фокус 2 и раскрутить фиксирующие крепежи, убрав колесо. Имеющаяся тормозная жидкость, частично откачивается шприцом, дабы избежать выплёскивания в процессе погружения поршня в механизм тормозной системы.

Рабочий процесс

Установка новых задних колодок начинается с ослабления троса ручного тормоза. Необходимо демонтировать кожух ручника и открутить шпильку с крепёжной гайкой. Потребуется демонтировать барабан, ослабив трос и обстучав молотком, имеющие шпильки, добившись смещения.

Внимание! Касаться креплений категорически запрещено во избежание их повреждения.

Снимаются шпильки с помощью монтировки, используемой с целью поддевания фиксаторов. Демонтировав барабан, снимают нижнюю пружину, предварительно проворачивая крепёжные вставки. Отсоединив трос ручного тормоза, посредством снятия по пазу с помощью оттягивания на себя гнезда, имеющего круглую форму, требуется выставить установочное расстояние под новые задние колодки.

Внимание! Перед проведением замены обратите внимание на конструктивные особенности тормозной системы. Задние колодки скрепляются в верхней части пружиной и с помощью регулировочной распорки с резьбой. Внизу детали стянуты посредством малой пружины.

Выставление расстояния выполняется с помощью регулировочной распорки. Замена начинается с удаления нижней пружины и монтажа верхних кулаков в область цилиндров. Впоследствии колодки Форда стягиваются внизу и фиксируются пружиной. Накрепко затянув держатели с боков, надо присоединить трос ручного тормоза и поставить в штатное гнездо барабан. После установки на место колеса замена считается завершённой.

Необходимо тщательно затягивать гайки и внимательно снимать шпильки, отличающиеся хрупкостью. Проводя замену, внимательно оцените состояние демонтированных деталей и убедитесь в изношенности изделий, ориентируясь на внешний вид, характеризующийся наличием трещин и механических повреждений. Соблюдайте технику безопасности, используя дополнительные подпорки.

Замена задних тормозных колодок на Форд Фокус

Замена Тормозных Колодок Форд Фокус 2

Проверка задних тормозов Форд Фокус

ЗАМЕНА КОЛОДОК ТОРМОЗНЫХ FORD FOCUS

Замена передних тормозных колодок Ford Focus II

Полезные материалы

Об авторе

Андрей Павлюк

Поделиться:

fordprof.ru

Снятие и замена задних тормозных колодок Ford Focus 2 своими руками

При торможении вы слышите металлический скрежет — скорее всего проблема в колодках. В этой статье покажем снятие и замену задних тормозных колодок Ford Focus 2 своими руками. Рекомендуется менять тормозные колодки раз в 30 тыс. км при активной езде и раз в 40 тыс. км. при спокойном размеренном вождении.

Вам понадобятся: новые задние тормозные колодки, балонный ключ, 7мм звездочка, плоская отвертка, домкрат или подъемник.

Подвешиваем заднее колесо, откручиваем и снимаем его.

Снимаем пружину на суппорте.

С внутренней стороны суппорта снимаем с болтов заглушки.

Звездочкой откручиваем два болта суппорта.

Открываем тормозной суппорт, сдвигая верхние края в направлении от центра диска.

Внешний вид открытого тормозного суппорта.

Впрессовываем тормозной цилиндр равномерно проворачивая как на фото. Затем устанавливаем новые задние тормозные колодки Ford Focus 2. Повторяем в обратном порядке сборку.
