Где стоит датчик подушки безопасности (удара, Airbag или SRS) и как его проверить?

Подушки безопасности (ПБ) являются неотъемлемым элементом системы безопасности любого современного транспортного средства. Поэтому для того чтобы обезопасить себя и пассажиров во время движения, водитель всегда должен следить за работоспособностью этой системы. Какие функции выполняет датчик подушки безопасности и как определить неисправность в работе системы — узнайте из этого материала.

Содержание

[ Раскрыть]

[ Скрыть]

Расположение и особенности работы датчиков подушки безопасности

Система SRS — это не только сами ПБ Airbag, но и целая система безопасности. В нее входят контроллеры, управляющее устройство, а также различные исполнительные элементы, начиная от пиропатронов подушек безопасности и заканчивая реле отключения топливного насоса. Для начала предлагаем узнать, где стоят датчики системы SRS и какие функции они выполняют.

Место расположения основных элементов системы безопасности

Датчик удара

Предназначение датчика удара системы SRS заключается в определении столкновения и передачи импульса об этом на управляющее устройство. Что касается конструкции датчика удара Airbag, от она может быть разной, здесь все зависит от модели авто. К примеру, если это электромеханический контроллер, то он будет замыкать свои контакты при определенной ситуации. При замыкании контактов через них начинает проходить ток, в результате чего это приведет к срабатыванию исполнительного механизма, что в итоге будет способствовать наполнению ПБ специальным газом.

При этом нужно помнить, что для того, чтобы процесс был запущен и Airbag надулись, слабого удара будет недостаточно. Если в момент дорожно-транспортного происшествия произойдет нарушение в цепи питания аккумулятора, то ПБ все равно надуется. Это обусловлено тем, что в системе имеется специальное конденсаторное устройство, которое накапливает в себе заряд.

Где находится контроллер? Девайс расположен в самом управляющем устройстве Airbag либо внутри салона, в зависимости от авто. Также такие датчики иногда находятся в моторном отсеке (автор видео — канал Учимся водить машину. Все секреты начинающим).

В основном на иномарках на отключение бензонасоса стоит отдельный датчик удара, бывает при незначительном ударе подушки не сработали, а машину не заведешь, пока не активируешь этот датчик.

Датчик наличия пассажиров

Скорость, с которой ПБ полностью надуется, зависит от массы пассажира, сидящего в кресле. Причем регулирование скорости при столкновении авто необходимо для своевременного создания газовой прослойки между человеком и центральной консолью, если это столкновение лобовое. Если же оно боковое — то между дверью и стеклом. То есть система SRS, основываясь на массе пассажира, определяет силу удара, при этом учитывая упругость самих ПБ. Датчики наличия пассажиров всегда располагаются непосредственно под сиденьем.

Следует отметить, что такие устройства могут иногда быть причиной проблем, в частности, речь идет о снижении чувствительности контроллера. Если в пассажирском кресле будет сидеть ребенок, то из-за потери чувствительности устройство просто его не определит, в результате чего при столкновении ПБ может не раскрыться. Но может быть и обратная сторона этого вопроса. К примеру, если датчик не может определить вес ребенка, то в зависимости от авто, он может слишком быстро надувать ПБ, что опять же, приведет к травмированию малыша.

Фотогалерея «Датчики системы безопасности»

1. Передний датчик удара 2. Схема установки датчика наличия пассажира

Горящая лампочка-индикатор «Airbag SRS», «Airbag», или «SRS»: причины и способы устранения

Итак, по каким причинам на панели приборов может появляться индикатор Airbag или SRS:

  1. Нарушена целостность ПБ — один из самых неприятных вариантов для автовладельца. Из-за нарушения целостности управляющий блок может больше не получать соответствующие импульсы контроллеров, ремней и прочих компонентов системы безопасности. Есть вероятность, сами ремни безопасности оснащены датчиком, определяющим пристегнутость ремешков, соответственно, если водитель или пассажир не пристегнулся, на приборке будет гореть индикатор. Это необходимо потому, что эксплуатация ПБ актуальна и наиболее оправдана только в том случае, когда водитель передвигается в пристегнутом состоянии. В том случае, если произойдет авария, ПБ вылетят со скоростью около 200 километров в час, соответственно, если водитель не будет пристегнутым, это будет соответствовать удару о бетонную стену на скорости 25 км/час.
    С учетом этого фактора большинство производителей транспортных средств запрограммировали ПБ так, чтобы если произойдет авария, она просто не сработает. А это, как можно догадаться, говорит о том, что ни о какой безопасности не может быть и речь. Если вы попытаетесь обмануть систему путем протягивания ремешков за спинками кресел или используя всевозможные эмуляторы, которые позволят ее обмануть, это зря. Ведь так вы обманываете только себя, если произойдет серьезная авария, то ни водитель, ни пассажиры не смогут выжить из-за этого.
  2. Еще одна проблема — отсутствие контакта или очень плохое соединение элементов в электроцепи питания ПБ. Есть вероятность, что причина появления индикатора на приборной панели заключается в плохом подключении разъемов. Необходимо проверить качество соединения, а также все контакты.
  3. Также световой индикатор на приборке может появляться из-за выхода из строя либо повреждения контроллеров удара. Они также могут быть плохо подключены. Рекомендуем проверить качество соединения элементов, а также разъемы. Но если все контакты рабочие, а проблема указывает на неисправность датчиков удара, то эти устройства подлежат скорой замене, иначе смысла от того, что машина оснащена ПБ, просто не будет.
  4. Одной из самых распространенных причин является нарушение контакта в дверях. Если производятся какие-либо ремонтные работы в дверях или они меняются, при этом отключаются разъемы, то при последующем их соединении контакты надо проверить. Бывает такое, что после переподключения индикатор все равно продолжает гореть, это свидетельствует о необходимости обнуления памяти блока управления.
  5. Еще одна причина — попадание влаги. Если на контакты электрических элементов или на замок ремешка попала влага, это может привести к плохому контакту или замыканию. Если вы столкнулись с такой проблемой, то места попадания влаги необходимо высушить.
  6. Выход из строя или некорректная работа блока управления. Возможно, на нем также отошли контакты. Но если проблема кроется в самой плате блока, то скорей всего, его придется менять.
  7. Предохранительные устройства. Если эти элементы выходят из строя, то на приборке также загорится соответствующий значок. Но как показывает практика, предохранителям автовладельцы уделяют внимание в последнюю очередь.
  8. Еще одна причина, по которой может возникнуть такая проблема, — это замена сидений или контрольного щитка. При замене могла быть нарушена целостность проводки, в частности, речь идет о местах соединений.
  9. Кроме того, неисправность может возникнуть в результате нарушений при замене руля. Если в ходе замены вы повредили контакты, то индикатор будет гореть всегда.
  10. Если ПБ сработали при столкновении, а индикатор продолжает гореть после их восстановления, это говорит о том, что информация об этом осталась в памяти блока управления. Решить проблему позволит удаление ошибки.
  11. Ресурс эксплуатации ПБ завершен. В среднем срок службы подушек составляет около 8-10 лет, по прошествии этого срока производители авто обычно не гарантируют работоспособность ПБ.
  12. Пониженное напряжение в бортовой сети авто. В первую очередь, нужно проверить аккумулятор, а также генераторное устройство.

 Загрузка …

Видео «Как работают автомобильные ПБ»

В чем заключается принцип работы подушек безопасности и как они срабатывают при столкновении автомобилей — смотрите на видео ниже (автор — CЕРГЕЙ ГРОМОВ).

avtozam.com

Устройство и принцип работы подушки безопасности в автомобиле

Дата публикации: .

Производители автомобилей стараются заботиться о своих клиентах и оборудуют авто не только надежными ремнями безопасности, но и подушками безопасности (также их называют пневмоподушками или Airbag). При этом в современных машинах их может быть от 2 до 7. Что же собой представляют подушки безопасности в автомобиле и как они действуют? Попробуем разобраться.

Что собой представляет «аэрбег»

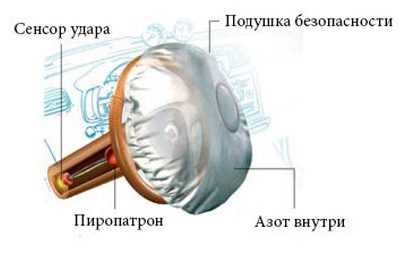

Устройство подушки безопасности довольно простое. Условно изделие можно разделить на три составные части: сумку, датчики удара и газогенератор (систему надува).

Сумка

Представляет собой тонкую, многослойную, нейлоновую оболочку (толщиной не более 0,4 мм) способную выдерживать большие кратковременные нагрузки. Сумка расположена в специальной шине, которая закрыта специальной накладкой из ткани или пластика.

Датчики удара

Эти компоненты, как правило, располагаются в передней части машины. Они отвечают за своевременное срабатывание подушки безопасности автомобиля, то есть именно эти сенсоры активируют ее сразу после столкновения с объектом на скорости более 20 км/ч. Однако при этом учитывается также и сила удара, поэтому пневмоподушка может сработать даже в стоящем авто, если столкновение было достаточно сильным.

Датчики устанавливаются двух типов:

  • Ударные (фиксируют удар, который приходится на кузов).
  • Датчики пассажирского сидения (благодаря им можно исключить срабатывание системы, если помимо водителя в машине больше никто не находится).

Помимо датчиков в системе также часто дополнительно устанавливаются акселерометры (помогают определить положение авто).

Газогенератор

Первоначально эти элементы были оснащены всего одним пиропатроном, из-за чего было очень сложно регулировать подачу газа в подушку исходя из габаритов и положения сидящего в машине человека. Однако современные «аэрбеги» имеют 2 пиропатрона. Первый (основной) выпускает 80% газа (так называемая мягкая посадка), второй подключается только в том случае, если столкновение было слишком сильным и человек нуждается в более жесткой подушке.

Все 3 составляющие пневмоподушки должны быть исправными, только в этом случае можно гарантировать, что защитные элементы сработают безотказно.

Как происходит срабатывание «аэрбега»

Принцип работы подушек безопасности можно условно разделить на несколько этапов:

  • Столкновение транспортного средства с другим объектом.
  • Автоматическое срабатывание электронных датчиков, которые запускают следующий механизм.
  • Система получает сигнал от электронного блока управления и происходит срабатывание детонатора (заряда из таблеток натриевой кислоты), вследствие чего газ (аргон или озон) нагревается и под высоким давлением (до 250 мПа) вырывается наружу. Однако перед этим он проходит через специальный металлический фильтр и остужается.
  • Происходит резкое заполнение подушки, и она раскрывается через 30 миллисекунд после того, как сработавшие датчики отправили сигнал.

  • Водитель или пассажир авто ударяется головой об «аэрбег», который значительно гасит энергию полученного удара. Благодаря этому на человека приходится всего 10% остаточного удара.
  • Подушка «опадает».

Говоря о том, как работают подушки безопасности, стоит учитывать конструктивные особенности автомобиля, так как в некоторых машинах есть всего 2 «аэрбега», тогда как в других аварийные элементы установлены практически в каждой плоскости.

Разновидности подушек безопасности

Сегодня автомобили могут быть оборудованы сразу несколькими типами защитных элементов.

Фронтальные

«Аэрбеги», расположенные в рулевом колесе (водительские) и в верхней части панели инструментов (пассажирские), считаются самыми распространенными. Они устанавливаются даже на самые бюджетные машины. Эти подушки отличаются друг от друга по размерам, так как расстояние от руля до водителя значительно меньше, чем от человека, сидящего рядом, до «торпедо».

Элементы срабатывают только при столкновении передней части авто. Однако уже разработана подушка безопасности водителя многоступенчатого типа, которая активируется при столкновениях разного типа и тяжести.

Важно! На передней пассажирской подушке безопасности находится кнопка отключения, которую необходимо обязательно нажимать, если на таких сидениях перевозится ребенок в специальном автокресле.

При поездке в авто с фронтальными защитными элементами нужно обязательно уточнить у водителя, есть ли в «торпедо» пневмоподушка. Если таковая имеется, то в руках нельзя перевозить сумки, пакеты и прочие предметы или упираться коленями в место, где находится airbag.

Боковые

Данная разновидность пневмоподушек обычно встречается только в «продвинутых» комплектациях авто. Такие «аэрбеги» предназначены для зашиты плеч, грудной клетки, живота и таза в случае бокового столкновения. Как правило, эти элементы размещаются внутри передних сидений, но также есть и модели для задних кресел, предназначенные для защиты людей, сидящих сзади.

Полезно! Если в авто установлены боковые подушки, то в отсеках дверей нельзя хранить крупные или острые предметы.

Шторки

Также эти элементы часто называют головными подушками безопасности, которые по большому счету тоже предназначены для защиты пассажиров и водителя от боковых ударов, а также от осколков стекла. Они, как правило, устанавливаются либо только для передних сидений, либо для обоих рядов кресел. Размещаются эти элементы в боковых частях крыши авто (над окнами) и иногда в боковых стойках.

Коленные

Данные защитные элементы срабатывают при фронтальном ударе авто. Такие подушки устанавливаются преимущественно на автомобилях средней ценовой категории (С-класса). Как правило, защитные элементы этого типа находятся под рулем и под «торпедо».

Важно! При наличии такое пневмоподушки водитель должен отрегулировать свое кресло таким образом, чтобы от нижней части панели он был на расстоянии нем менее 10 см.

Также сегодня встречаются и менее распространенные разновидности «аэрбегов». К ним относятся задние боковые подушки и центральные пневмоподушки.

Стоит учесть, что при покупке б/у авто у многих может возникнуть логичный вопрос, как проверить подушки. Дело в том, что прежний владелец машины мог уже использовать газовый заряд устройства, но не наполнил airbag повторно (сделать это можно только в автосервисе).

Проверяем подушки безопасности

Сразу после покупки б/у авто, новый владелец железного коня должен убедиться не только в работоспособности своего приобретениея, но и проверить подушки безопасности. В первую очередь стоит убедиться в том, что они вообще предполагаются для данной модели машины. Об этом будут свидетельствовать соответствующие надписи SRS или Airbag на «баранке» и панели «торпедо». Вокруг этих аббревиатур не должно быть сколов или царапин, так как это означает, что защитный аксессуар уже был использован и не факт, что прежний владелец позаботился о дорогостоящей услуге по заполнению пневмоподушек газом. Однако, даже если переустановка изделия была все же произведена, нет гарантии, что процедура выполнена корректно.

Полезно! Срок годности подушек обычно составляет от 10 до 14 лет (в зависимости от модели, марки и года выпуска машины). После этого срока патрон разряжается и изделие приходит в негодность.

Также стоит обратить внимание на стекла (особенно на лобовое). Если они менялись, то вероятнее всего подушка безопасности уже использовалась.

Стоит обратить внимание на дату изготовления ремней безопасности. Данные должны совпадать на всех сиденьях. Если эти элементы были заменены, то возможная причина – сильный удар, который также провоцировал открытие «аэрбега».

Кроме этого, есть еще несколько способов, как проверить наличие и работоспособность подушек:

  • Включить зажигание и дождаться появления на приборной панели надписи «аэрбег», которая должна исчезнуть через несколько секунд.
  • Если в авто есть специальный разъем для диагностики работы систем (обычно расположен под рулем), то необходимо завести двигатель, подождать 30 секунд и закрыть контакты 4 и 13 при помощи обычной канцелярской скрепки. После этого кнопки на приборной панели должны начать моргать. Если на одной из них отображается человек с подушкой, и эта кнопка моргает чаще остальных, то это говорит об ошибке получаемого кода. Если лампочка и вовсе не подает признаков жизни, то это свидетельствует о том, что продавец авто вообще отключил этот модуль.

avto-moto-shtuchki.ru

Где находятся подушки безопасности?

Каждый автопроизводитель перед выпуском нового авто на конвейер проводит ряд тестов, в том числе и краш-тест, по результатам которого присваивается степень защиты для водителей и пассажиров. Одним из основных средств пассивной безопасности (SRS – Supplementary Restraint System) в автомобиле являются подушки безопасности (они же AirBag). Рассмотрим подробно, где находятся подушки безопасности в автомобиле, а так же где располагаются датчики подушек безопасности.

Расположение подушек безопасности

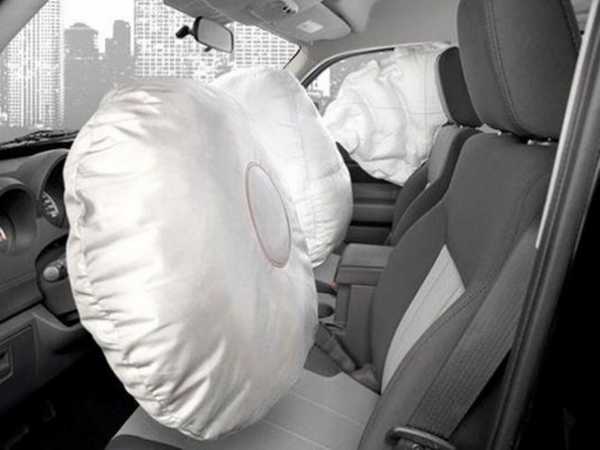

Фронтальные AirBag

В первую очередь автомобили комплектуется подушкой безопасности для водителя, поскольку для него наиболее велик риск получения травм при ДТП. Располагается подушка в руле, поэтому водителю необходимо находиться минимум в 25-30 см от руля, чтобы в момент срабатывания AirBag от неё была польза, а не лишний вред. Также часто в базе имеется вторая подушка – для пассажира на переднем сиденье. Располагается она в торпедо напротив пассажира, может быть отключаемой. Предназначение данных подушек – защитить голову и грудную клетку водителя и переднего пассажира при фронтальном (лобовом) ударе.

Боковые Airbag и шторки безопасности

Расположены такие подушки в боковой части каждого из передних сидений, они призваны защитить таз и грудную клетку водителя и переднего пассажира. Боковые шторки раскрываются на уровне боковых стекол переднего и заднего ряда сидений для защиты головы и шеи от удара о стекла при боковом ДТП или переворачивании автомобиля. Располагаются в передней и задней части салона в оконных стойках.

Набор из шести подушек безопасности становится нормой для современных авто, начиная даже с B-класса, но некоторые автопроизводители стараются сделать свои автомобили максимально безопасными, используя ещё некоторые места для расположения AirBag.

Коленная AirBag

Данная подушка позволяет избежать травмирования ног водителя, располагается под рулевой колонкой. В некоторых моделях также устанавливается коленная подушка для переднего пассажира, расположена она под бардачком.

Центральная AirBag

Задача такой подушки – защитить головы водителя и переднего пассажира от удара между собой при боковом ударе. Расположена она в подлокотнике переднего ряда сидений.

BeltBag

Такая подушка вшита в ремни безопасности для задних паcсажиров для того, чтобы обезопасить грудную клетку и шею пассажира.

AirBag для пешехода

Задача данной подушки – при наезде на пешехода защитить его голову от удара о лобовое стекло. Подушка выстреливает из-под задней части капота.

Расположение датчиков подушек безопасности

Датчики AirBag могут располагаться как снаружи автомобиля, так и в салоне – в зависимости от установленных подушек безопасности. Каждая подушка связана со своим

elhow.ru

В чем проблема датчиков подушек безопасности системы SRS?

Фронтальный датчик удара системы SRS

Подушки безопасности серийно появились на автомобилях еще в прошлом веке, не побоюсь сказать, что даже в прошлом тысячелетии. Пионерами стандартизации выпуска автомобилей с подушками безопасности стали, как водится, американцы, а вовсе никакие не шведы, как мы привыкли думать. Первым автомобилем с серийно установленной подушкой безопасности стал Oldsmobile Tornado, шикарный приспортивленный автомобиль с кузовом типа купе, с мощным, многолитровым двигателем и посредственной, как у всех «американцев» управляемостью. Я не буду, как делают другие авторы, пересказывать содержание статьи в Википедии, о подушках безопасностях на транспорте, а пройдусь по ключевым аспектам системы и заострю внимание на датчиках для подушек безопасности.

Подушка безопасности, установленная, я надеюсь, в вашем автомобиле, есть не что иное, как один из компонентов системы пассивной безопасности. В англоязычных странах подобные системы носят название Supplemental Restraint System (SRS). К пассивным системам безопасности относятся, в том числе, ремни безопасности, а заодно и различные технические ухищрения, типа травмобезопасной рулевой колонки, ребер жесткости в дверях и им подобных. И хотя подушка безопасности не сугубо пассивный элемент, ее назначение заключается в предотвращении травм человека в случае ДТП, в то время как активные системы безопасности, например, ABS, стараются не допустить ДТП.

Подушка безопасности надувается под действием мощной струи газа, генерируемой, обычно, пиропатроном, и обеспечивает плавное замедление тела человека. Срабатывание подушки безопасности инициируется специальным датчиком, который устанавливается где-то под капотом или в салоне автомобиля. Датчик реагирует на чрезмерное замедление средства транспорта и посылает соответствующий сигнал в электронный блок SRS. Затем, если посчитает нужным, электронный блок SRS запускает химическую реакцию и подушка безопасности «выстреливает» в человека во имя спасения его здоровья и жизни.

Датчик SRS (вид с верхней стороны)

Даже ежу понятно, что датчик должен, просто обязан, сработать только и исключительно во время ДТП. Ложные срабатывания или не срабатывания во время ДТП недопустимы. Согласно патентному бюро США, конструкция подушки безопасности была запатентована неким Алленом Бридом и его товарищем. Желающие могут покопаться и найти искомый патент самостоятельно. Однако, датчик, вызывающий срабатывание подушки, в патенте не описывается. Более того, поиск по патентной базе выдает сведения о регистрации патента на механический датчик срабатывания только в 90-х годах. Тем не менее, порывшись по недрам глобальной сети, можно найти информацию о датчиках той эпохи.

Итак, первый датчики столкновения были сугубо механическим. Мне удалось раздобыть отрывочные сведения сразу о двух типах конструкции механических датчиков. В первом типе применялся шарик и жесткая пружина. При аномальном замедлении шарик сжимал пружину и закорачивал контакты «взрывателя». Во втором типе тот же шарик удерживался мощным магнитом. Разумеется, шарик использовался стальной и проводящий ток. Исключительная простота.

Внутри датчика фронтального удара располагается плата

Затем эстафету безопасности от американцев подхватили немцы. Mercedes начал экипировать свой флагманский S-Klasse подушками безопасности. Причем, в отличии от американцев, которые рассматривали подушки как замену ремням безопасности, немцы предлагали подушки только как вспомогательное ремням средство безопасности. И с присущей саксам скрупулёзностью они начали разрабатывать свои датчики.

За дело взялась широко известная немецкая фирма с названием на букву B. В работу включились немецкие инженеры, спроектировавшие чудо датчики, встретить которые можно нынче на множестве современных и не очень автомобилей. Все было бы хорошо, если бы спустя какое-то время, датчики оной фирмы не выходили бы из строя. А их замена, вернее приобретение нового датчика, не стоило бы неприличную сумму денег в любой валюте.

Немецкая надежность и грамотный подход к инженерному делу известны издревле, но вот в датчиках SRS произошел какой-то небольшой сбой. Датчик монолитный, с крепчайшими проушинами и супернадежным разъемом. Сломать такое невозможно, урони такой датчик с высоты 16 этажного дома и ему хоть бы хны. Но тем не менее, датчики берут и ломаются. Они не выдают в электронный блок SRS требуемую информацию, не проходят тестирования. В результате — система безопасности отключается. Электронный блок, конечно, поступает верно, но пользователю авто от этого не легче. На панели горит угрожающая пиктограммка, а случись что, так никакой дополнительной пассивной защиты.

Вот мне и стало интересно, что же такого в этом монолитном датчике, что он берет и ломается. Пришлось взять вышедший из строя сенсор и разобрать его. Массивный литой корпус как бы намекал мне, что внутри может быть все что угодно, начиная от токсической сборки на основе оксида селена и заканчивая хитрой системы лабиринтов и специальной жидкости. Впрочем, инженерный бэкграунд подсказывал, что скорее всего там стоит что-то типа тензиометра или аналогичного чувствительного элемента.

Плата внутри фронтального датчика удара. Правый и левый верхние узлы крепления сильно повреждены коррозией.

Добраться до внутренности сенсора оказалось проще простого. Белая пластиковая крышка в верхней части датчика была приклеена к корпусу, но не очень крепко. Вернее, она держалась на защелках, а дополнительно она была герметизирована по периметру каким-то полимером. Внутри оказалась печатная плата из толстого текстолита, многоногая толстая микросхема и пара SMD элементов. Я распилил корпус сенсора, чтобы добраться до обратной стороны платы, не разрушая ее. Но с обратной стороны ничего примечательного обнаружить не удалось.

Но вот что удивило, так это то, что сама плата крепится к входящим в корпус датчика проводникам, не пайкой и не разъемом. Плата накалывается углами с медной фольгой на шипы и таким образом не только удерживается в корпусе, но и подключается к проводникам электронного блока SRS.

Причина же неисправности датчика оказалась банальной и тривиальной. Виной ошибок SRS выступило обычное окисление контактов внутри датчика. Тех самых, что накалываются на шипы. Неизвестная жидкость просочилась через плохо загерметизированную крышку и принялась окислять контакты. Сделав свое дело, жидкость улетучилась, а работу доделал электрический ток. Сопротивление в плохом контакте возрастает, температура повышается и постепенно к окислению добавляется выгорание куска платы. В моем случае коррозия и окисление повредили лишь участок платы, но если поискать в сети, то можно найти вскрытые датчики, где больше половины платы повреждены коррозией и повышенной температурой.

Оборотная сторона платы. Виден пропил от ножовки, левый окисленный контакт и правый окисленный и сгоревший контакт. Плата не крепилась пайкой к подводящим проводникам, а натыкалась на тонкие шпыньки, протыкающие медную фольгу.

Казалось бы, исправить проблему можно просто: зачисти окисленное и обгоревшее, напаяй новые дорожки, да припаяй плату к контактам. А затем, как следует, замотай крышку хорошей изолентой или армированным скотчем. И нет проблем. Но так, лично я, делать не рекомендую. Мы не знаем алгоритма работы микросхемы на плате, да и самого датчика целиком. По маркировке в сети найти ничего не получится, да и компания на букву B, никакой информации на свой сайт не выкладывает. А вдруг, весь механизм работы заключается как раз в шипах и тонкой медной фольге? А мы все дорожки конкретно прояпаяли. Так что либо дополнительно герметизировать крышечку пока датчик еще новенький, либо бежать в магазин за новым. Увы, получить подушкой прямиком по фейсу за 30 мс из-за починенного датчика — удовольствие не из приятных.

Кстати, российские «Жигули» получили первые серийные подушки безопасности, устанавливаемые на конвейере, только начиная с Lada Priora, поскольку только этот автомобиль проектировался сразу для возможности установки подушек безопасности.
