Коробка передач Форд Фокус 2: ремонт своими руками



Данные автомобили различаются, прежде всего по тому, какая трансмиссия в них была установлена. Чаще всего при конструировании используется механика. Такая трансмиссия отличается своей дешевизной и простотой. Автоматическая модель стоит дороже, зато гарантирует комфорт передвижения. Каждая трансмиссия имеет свои особенности, которые следует обсудить.

Механическая коробка передач: особенности устройства

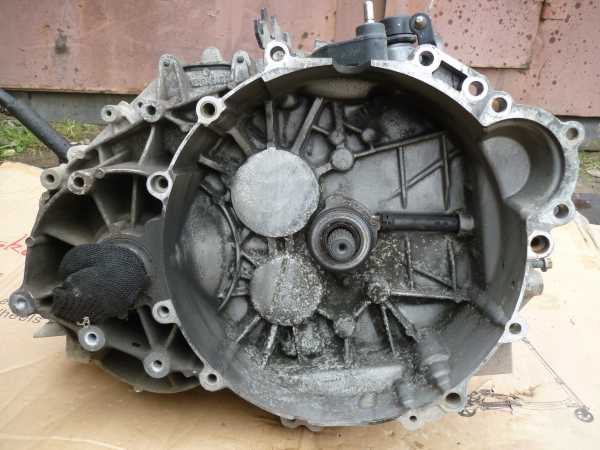

МКПП — внешний вид

Трансмиссия изготовлена по двухвальной схеме. Ведущие шестерни первой, второй, третьей и четвертой передач выполнены как единое целое и объединены с первичным валом. Вторичный вал совмещен с ведущей шестеренкой основной передачи. Переключение передач коробки передач Форд Фокус 2 происходит за счет устройства, находящегося во внутренней части картера, если быть точнее, то по левую сторону.

Управляющий привод включает в свой состав следующие элементы: кулисы переключающего рычага, пару тросов переключения и выбора передач и особого механизма, призванного обеспечить точное переключение передач. Тросы выбора и переключения между передачами различаются по конструктивным особенностям, они не могут быть заменены один другим. Ремонт МКПП провести достаточно просто. Иногда требуется только замена тросов для того, чтобы привести машину в порядок. Устройство для разделения крутящего момента имеет коническую форму. Герметичность объединения шарниров, входящих в состав привода передней пары колес обеспечивает сальник коробки.

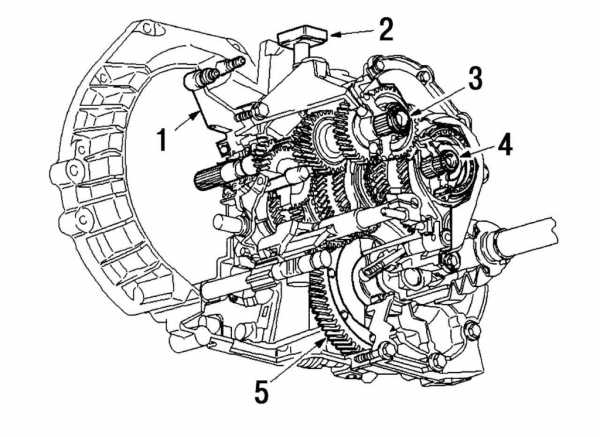

Коробка передач механическая: 1 — рабочий цилиндр сцепления; 2 — сапун; 3 — первичный вал; 4 — вторичный вал; 5 — дифференциал

Каковы особенности автоматической коробки передач Форд Фокус 2?

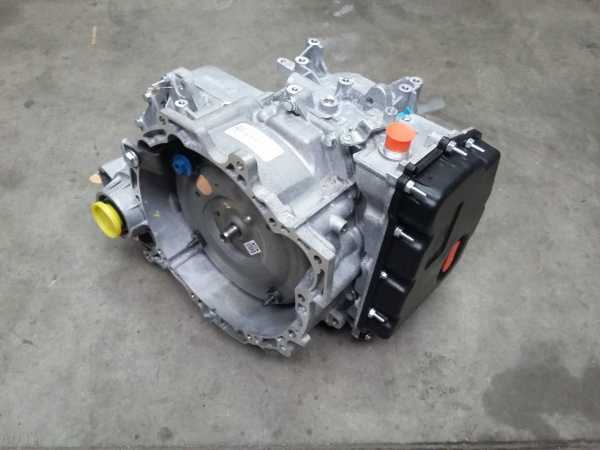

Внешний вид автоматической коробки передач

АКПП снабжена адаптивной управляющей системой, а потому трансмиссия способна подобрать идеальный режим переключения передач, исходя из того, каков стиль вождения человека, сидящего за рулем, и каково качество дорожного полотна. Классическая планетарная схема были использована для создания КПП Форд Фокус 2. Во время разгона машины водитель в состоянии самостоятельно подобрать момент, подходящий для переключения на другую, более высокую передачу. Это простое действие дает возможность достичь более интенсивного разгона, если проводить сравнение с автоматическим режимом. Электронная система играет немаловажную роль, так как осуществляет контроль над скоростью, с которой перемещается авто, и регулирует нагрузку, приходящуюся на мотор.

Автоматическая коробка передач: 1 — ленточный тормоз; 2 — планетарный механизм; 3, 4, 12 и 13 — многодисковые фрикционы; 5 — масляный насос; 6 — гидротрансформатор; 7 — входной вал; 8 — промежуточная шестерня; 9 — дифференциал; 10 — шестерня; 11 — муфта свободного хода

Ремонт коробки передач

Если машина неисправна, то сумеете выполнить ремонт коробки Форд Фокус. Чаще всего возникает необходимость замене сальника КПП у Ford Focus. Нужно следовать предложенной инструкции, чтоб грамотно выполнить ремонт КПП:

  1. Снятие коробки передач, отсоединение тяги переключения передач.
  2. Размещение тары под сливной частью, пробка откручивается, чтобы обеспечить слив масла и отремонтировать устройство.
  3. Открутить болт, фиксирующий рычаг КПП Форд Фокус 1 на валу. Специалисты снимают эту деталь с особой осторожностью, чтобы не повредить крепление.
  4. Очистка и шлифовка деталей специальной пастой.
  5. Закрепление нового сальника.

Соблюдайте все пункты и замена сальника коробки передач пройдет быстро и без затруднений. Если эта схема кажется вам слишком сложной, можно доверить работу мастеру, чтобы он снял и поменял неработающий элемент. Все неисправности можно решить, обратившись в сервис.

Если у вас есть желание провести рестайлинг, то самый простой путь – это заменить ручку КПП. Это довольно простая работа, прежде всего, нужно выяснить, как снять ручку. При демонтаже соблюдайте осторожность, используйте инструкции, чтобы не повредить конструкцию.

prokpp.ru

Коробка передач Ford Focus. Общая информация, описание, схемы, фото

  1. Руководства по ремонту
  2. Руководство по ремонту и эксплуатации Форд Фокус 1998-2005 г.в.
  3. Коробка передач

9.1. Установка механизма управления коробки передач iB5

9.2. Регулировка механизма управления коробки передач MTX-75

9.3. Регулировка механизма управления автоматической коробки передач 4F27E

9.4.  Механическая разблокировка селектора автоматической коробки передач 4F27E

9.5. Проверка уровня масла в коробке передач

  9.5.1. Механическая коробка передач

  9.5.2. Проверка уровня рабочей жидкости на автоматической коробке передач 4F27E

9.6. Снятие и установка коробки передач iB5

9.7. Снятие и установка коробки передач МТХ-75

Тип

Механическая, трехходовая, двухвальная, пятиступенчатая, с троссовым управлением

Модель коробки передач

iB5

MTX-75 (бензиновый двигатель)

MTX-75 (дизельный двигатель)

Передаточные числа

1-я передача

2-я передача

3-я передача

4-я передача

5-я передача

заднего хода

Главная передача



3,58

1,93

1,28

0,95

0,76

3,62

4,06*/3,16**



3,42

2,14

1,45

1,03

0,77

3,46

4,06



3,67

2,05

1,25

0,87

0,67

3,56

3,41*/3,56**

* С ноября 1999 г.; ** До ноября 1999 г

iB5

MTX-75(бензиновый двигатель)

MTX-75(дизельный двигатель)

Автоматическая коробка передач

Объем заливаемого масла, л

2,3

1,9

1,9

4,5

Марка масла

WSD-M2C200-C

ESD-M2C186-A

WSD-M2C200-C

WSS-M2C202-B



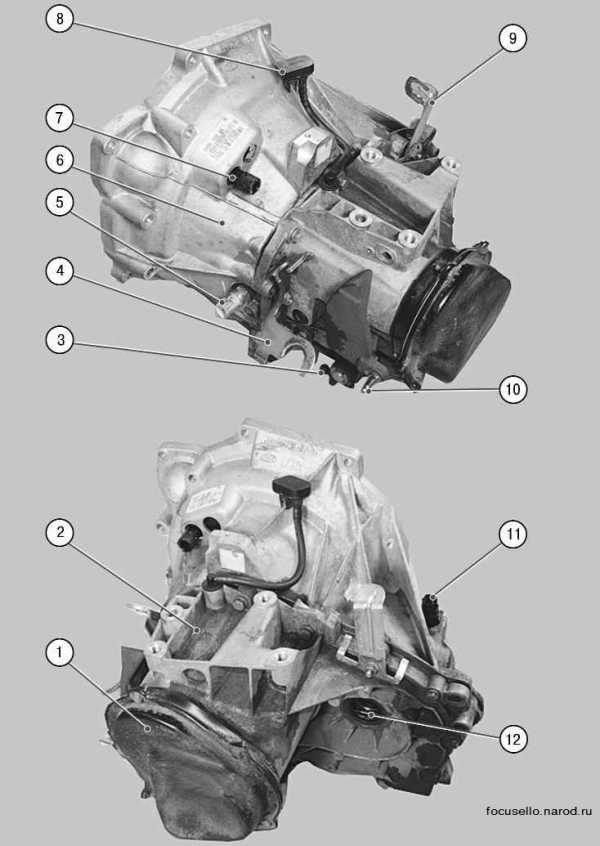

Рис. 221. Коробка передач iB5: 1 — рабочий цилиндр сцепления; 2 — сапун; 3 — первичный вал; 4 — вторичный вал; 5 — дифференциал




В зависимости от вариантов устанавливаемых на автомобили Focus двигателей соответственно устанавливаются и различные варианты коробок передач. Коробка передач iB5 устанавливается с двигателями 1,4 л Zetec-SE, 1,6 л Zetec-SE и 1,8 л Zetec-E ( рис. 221). С двигателем 2,0 л Zetec-E и обоими дизельными двигателями устанавливается коробка передач МТХ-75.

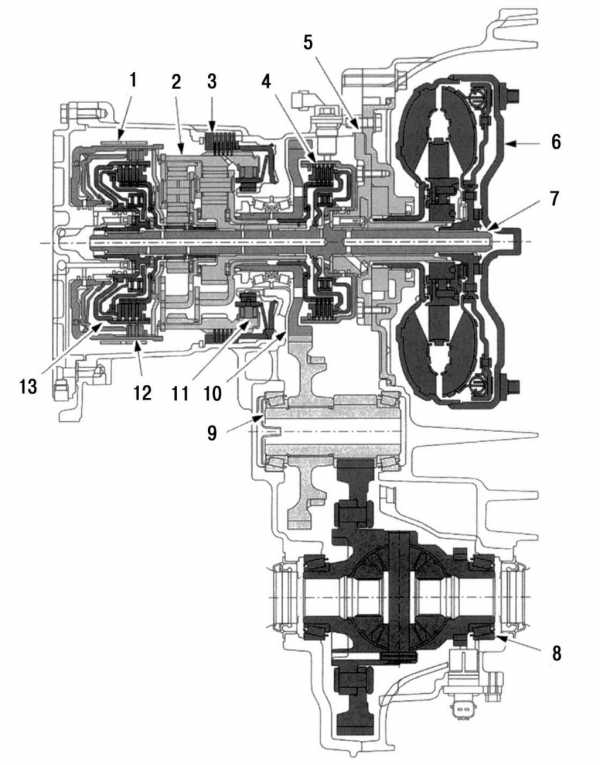

Рис. 222. Автоматическая коробка передач 4F27E: 1 — ленточный тормоз; 2 — планетарный механизм; 3, 4, 12 и 13 — многодисковые фрикционы; 5 — масляный насос; 6 — гидротрансформатор; 7 — входной вал; 8 — промежуточная шестерня; 9 — дифференциал; 10 — шестерня; 11 — муфта свободного хода




Автоматическая коробка передач с обозначением 4F27E Ford устанавливается с двигателем 1,6 л Zetec-SE. В разработке этой коробки принимала участие . Коробка передач имеет электронное управление и функцию блокировки гидротрансформатора. Имеющиеся в коробке передач два планетарных ряда создают различные варианты передаточных отношений ( рис. 222).

Срок службы современных коробок передач соответствует сроку службы автомобиля. Для ремонта коробок передач требуется специальный инструмент, поэтому их ремонт мы рекомендуем проводить в специализированных мастерских. В данном разделе приводится описание регулировочных работ, а также работ по снятию и установке разных вариантов коробок передач.

Возможно, вам будет интересно:

Скачать информацию со страницы
↓ Комментарии ↓





1. Введение
1.0 Общие сведения о ремонте 1.1 Выбор дополнительных опций 1.2 Как пользоваться данным руководством по ремонту 1.3. Рабочее место для ремонта 1.4. Рекомендации по посещению мастерской 1.5 Безопасность — главное при ремонте 1.6. Инструмент 1.7 Советы профессионалов при работе с резьбовым соединением 1.8. Подъем автомобиля с помощью домкрата 1.9. Периодическое обслуживание и уход за автомобилем 1.10. Модельный ряд автомобилей Ford Focus

2. Двигатели
2.0 Двигатели 2.1. Основные элементы конструкции двигателя 2.2. Варианты двигателей Ford Focus 2.3. Разборка двигателя 2.4. Установка силового агрегата 2.5. Сборка и разборка двигателя 2.6. Основные проверки деталей и узлов двигателя 2.7. Замер компрессии

3. Система смазки двигателя
3.0 Система смазки двигателя 3.1 Общие сведения о системе смазки двигателей 3.2 Циркуляция масла под давлением 3.3 Контрольная лампа аварийного давления масла 3.4. Моторное масло 3.5 Проверка уровеня масла 3.6 Замена масла

4. Система охлаждения
4.0 Описание системы охлаждения 4.1. Данные 4.2 Детали системы охлаждения 4.3 Охлаждающая жидкость 4.4 Проверка системы охлаждения на герметичность 4.5 Проверка уровня охлаждающей жидкости 4.6 Замена антифриза 4.7 Сборка и разборка вентилятора охлаждения 4.8 Снятие, установка и замена радиатора 4.9 Замена шлангов системы охлаждения 4.10. Водяной насос 4.11. Термостат

5. Система питания
5.0 Система питания 5.1 Система вентиляции 5.2 Основные компоненты системы питания 5.3 Осторожное обращение с топливом 5.4 Проверка вентиляции бака 5.5 Замена топливного фильтра 5.6 Дизельное топливо и конденсат 5.7 Снятие трубопроводов и шлангов 5.8 Поиск неисправностей топливного насоса 5.9 Снятие и установка топливного насоса на автомобиле с бензиновым двигателем 5.11. Воздушный фильтр

6. Управление силовым агрегатом и отработавшими газами
6.0 Система впрыска 6.1. Блок управления EEC-V впрыском 6.2. Самостоятельная работа с системой впрыска может быть ограничена 6.3. Система питания дизеля — базовая конструкция 6.4 Ротор датчика управляющих импульсов и датчик угла поворота 6.5 Устройство холодного пуска 6.6 Форсунки 6.7. Ремонт и корректировка системы впрыска дизеля — случай для экспертов

7. Система зажигания
7.0 Система зажигания 7.1. Общие сведения 7.2 Катушка зажигания 7.3. Свечи зажигания 7.4. Работа с системой зажигания

8. Сцепление
8.0 Сцепление 8.1 Детали сцепления 8.2 Привод сцепления 8.3. Работа сцепления 8.4 Неполное выключение сцепления 8.5 Движение автомобиля с постоянно включенным сцеплением 8.6 Замена сцепления в случае, когда на автомобиле установлена коробка передач iB5 8.7 Главный цилиндр сцепления

9. Коробка передач
9.0 Коробка передач 9.1 Установка механизма управления коробки передач iB5 9.2 Регулировка механизма управления коробки передач MTX-75 9.3 Регулировка механизма управления автоматической коробки передач 4F27E 9.4 Механическая разблокировка селектора автоматической коробки передач 4F27E 9.5. Проверка уровня масла в коробке передач 9.6 Снятие и установка коробки передач iB5 9.7 Снятие и установка коробки передач МТХ-75

10. Привод передних колес
10.0 Привод передних колес 10.1 Проверка грязезащитных чехлов привода колес 10.2. Снятие привода передних колес 10.3. Замена грязезащитных чехлов привода передних колес

11. Неисправности передней подвески
11.0 Передняя подвеска 11.1. Углы установки колес 11.2 Детали и узлы передней подвески 11.3. Замена кулака 11.4. Замена рычага 11.5. Амортизаторная стойка 11.6. Разборка и сборка амортизаторной стойки 11.7 Углы установки передних колес

12. Задняя подвеска
12.0 Задняя подвеска 12.1 Ремонт задней подвески 12.2. Поперечная балка 12.3. Ступица колеса 12.4. Подшипник ступицы колеса 12.5. Поперечный рычаг нижний (передний) 12.6. Поперечный рычаг нижний (задний) 12.7. Верхний поперечный рычаг 12.8. Стабилизатор поперечной устойчивости 12.9. Продольный рычаг 12.10. Поворотный кулак 12.11 Амортизатор 12.12. Пружина

13. Рулевое управление
13.0 Рулевое управление 13.1 Техническое состояние рулевого управления и передней подвески 13.2 Проверка зазоров в рулевом управлении 13.3 Проверка защитных чехлов зубчатой рейки 13.4 Проверка наконечников рулевых тяг и грязезащитных чехлов 13.5 Замена наконечников рулевых тяг 13.6 Замена грязезащитных чехлов рулевого механизма 13.7 Разборка и сборка рулевого механизма 13.8 Удаление воздуха из гидравлической системы гидроусилителя рулевого управления 13.9 Замена насоса гидроусилителя рулевого управления

14. Тормозная система
14.0 Тормозная система 14.1 Проверка уровня тормозной жидкости 14.2 Проверка состояния тормозной системы 14.3 Проверка вакуумного усилителя тормозов 14.4. Проверка работоспособности тормозов 14.5 Удаление воздуха из тормозной системы 14.6 Замена тормозной жидкости 14.7 Замена питающего бачка с главного тормозного цилиндра 14.8. Главный тормозной цилиндр 14.9. Вакуумный усилитель тормозов 14.11. Замена тормозных накладок 14.12. Снятие и установка тормозных дисков 14.13. Тормозная скоба и поршни тормозных цилиндров 14.14. Ступица заднего колеса 14.15. Стояночный тормоз

15. Электрооборудование
15.0 Электрооборудование 15.1. Основные понятия 15.2. Аккумуляторная батарея 15.3 Ремонт стартера 15.4. Генератор 15.5. Ремень привода вспомогательных агрегатов 15.6 Снятие стартера 15.7. Электродвигатель стеклоочистителя ветрового стекла 15.8 Электродвигатель стеклоочистителя заднего стекла 15.9. Наружное освещение

16. Система выпуска отработавших газов
16.0 Система выпуска отработавших газов 16.1. Отработавшие газы 16.2 Практические советы для работы с системой выпуска отработавших газов 16.3 Проверка системы выпуска отработавших газов 16.4. Замена системы выпуска отработавших газов

17. Колеса и шины
17.0 Колеса и шины 17.1. Колеса и шины 17.2. Замена колес

18. Приложение
18.0 Приложение 18.1. Моменты затяжки узлов и деталей автомобиля, Н·м

19. Схемы электрических соединений
19.0 Схемы электрических соединений 19.1 Построение схем электрических соединений 19.2. Предохранители и реле 19.3 Условные обозначения к электрическим схемам 19.4. Схемы

automend.ru

Ремонт коробки передач Форд Фокус 2

Бензиновые двигатели объемом: 1.6 л (Duratec Ti-VCT), 1.8 и 2.0 л (Duratec HE)

Механическая коробка передач выполнена по двухвальной схеме с пятью (у коробки передач ММТ6 — с шестью) синхронизированными передачами переднего хода. Коробка передач и главная передача с дифференциалом имеют общий картер 2 (рис. 6.4 и 6.5).

К передней части картера коробки передач присоединен картер сцепления 6 (см. рис. 6.4) и 5 (см. рис. 6.5). На заднюю часть картера коробки передач установлена стальная штампованная крышка 1 (см.

рис. 6.4 и 6.5).

На первичном валу 7 (см. рис. 6.5) расположена зафиксированная на шлицах вала шестерня V передачи с синхронизатором, а ведущие шестерни I, II, III и IV передач изготовлены за одно целое с первичным валом.

Вторичный вал 8 изготовлен вместе с ведущей шестерней главной передачи 9. Кроме этого на валу установлены свободно вращающиеся на подшипниках скольжения ведомые шестерни I, II, III, IV и V передач.

Передачи переднего хода включаются осевым перемещением муфт двух синхронизаторов I-II и III-IV передач и муфты синхронизатора V передачи, установленных на вторичном валу. Механизм переключения передач

Привод управления механической коробкой передач состоит из кулисы рычага переключения передач с шаровой опорой, установленной на основании кузова, двух тросов переключения и выбора передач, а также механизма, установленного в картере коробки передач. Для обеспечения четкого включения передач рычаг 10 переключения передач механизма переключения изготовлен за одно целое с массивным противовесом. Тросы выбора и переключения передач конструктивно отличаются друг от друга и невзаимозаменяемы.

Главная передача выполнена в виде пары цилиндрических шестерен, подобранных по шуму. Крутящий момент передается от ведомой шестерни главной передачи на дифференциал и далее на приводы передних колес.

Дифференциал конический, двухсателлитный. Герметичность соединения внутренних шарниров приводов передних колес с шестернями дифференциала обеспечивается сальниками 12.

Автоматическая коробка передач с адаптивной системой управления обеспечивает выбор оптимального режима переключения передач практически для любых стилей вождения и дорожных условий. Автоматические коробки передач, устанавливаемые с двигателями рабочим объемом 1,6 и 2,0 л, одинаковы по конструкции и различаются только передаточными числами.

Автоматическая коробка передач скомпонована по традиционной планетарной схеме с торможением фрикционами и соединена с коленчатым валом двигателя через гидротрансформатор. Особенностью коробки автомобилей Форд Фокус 2 по сравнению с автоматическими коробками передач предыдущих поколений является возможность перехода из полностью автоматического режима управления в ручной режим (так называемая секвентальная коробка передач),

Привод управления автоматической коробкой передач тросовый, сконструирован по тому же принципу, что и привод управления механической коробкой, но отличается от него количеством и конструкцией деталей. Селектор автоматической коробки передач установлен на том же месте на тоннеле пола, что и рычаг управления механической коробкой, и соединен с блоком управления на коробке передач тросом управления.

Дифференциал автоматической коробки передач по конструкции полностью аналогичен дифференциалу механической коробки передач.

Для ремонта коробки передач, особенно автоматической коробки, требуется большой набор специального инструмента и соответствующая подготовка исполнителя, поэтому в данном разделе рассмотрены только снятие и установка коробки передач, замена ее уплотнений, ремонт привода.

В случае необходимости выполняйте ремонт коробки передач на специализированном сервисе.

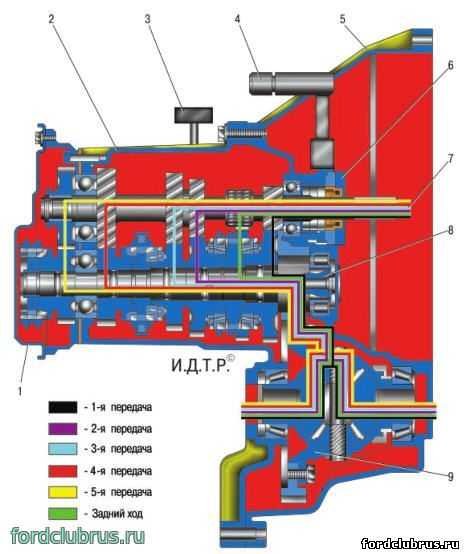

Рис. 6.4. Механическая коробка передач (кожух механизма переключения передач снят для наглядности):

1 — крышка картера коробки передач; 2 — картер коробки передач; 3 — рычаг выбора передач; 4 — кронштейн крепления тросов управления коробкой передач; 5 — выключатель света заднего хода; 6 — картер сцепления; 7 — переходник рабочего цилиндра привода выключения сцепления; 8 — сапун; 9 — кронштейн крепления трубопровода гидропривода выключения сцепления; 10 — рычаг переключения передач; 11 — датчик скорости; 12 — сальник полуоси

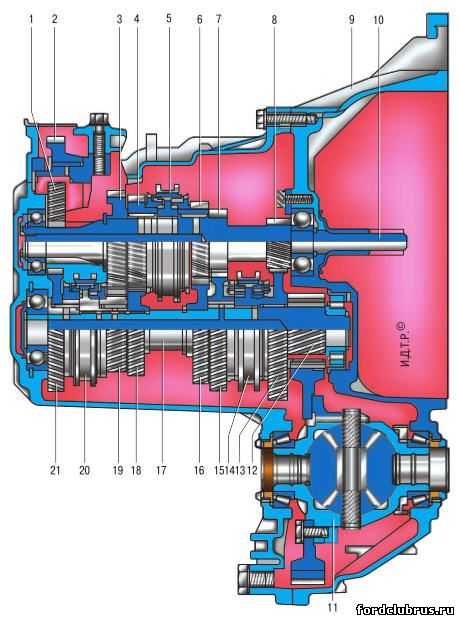

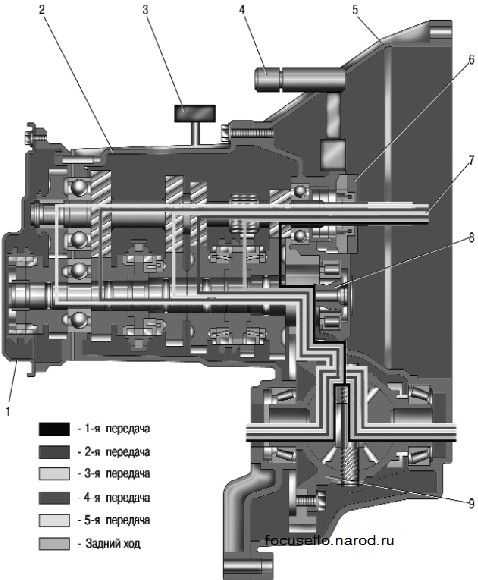

Рис. 6.5. Принципиальная схема пятиступенчатой механической коробки передач:

1 — задняя крышка картера коробки передач; 2 — картер коробки передач; 3 — сапун; 4 — рабочий цилиндр гидропривода выключения сцепления; 5 — картер сцепления; 6 — подшипник выключения сцепления; 7 — первичный вал; 8 — вторичный вал; 9 — главная передача и дифференциал

Посмотрите интересное видео по этой теме

eurasia-avto.ru

Коробка передач Форд мондео

На автомобили Ford Mondeo в базовой комплектации устанавливают (в зависимости от типа применяемого двигателя) механические коробки передач моделей iB5, МТХ-75, ММТ6 или МТ-66. Все механические коробки передач различаются между собой передаточными числами и конструкцией отдельных деталей но имеют принципиально общую компоновку (у шестиступенчатых коробок ММТ6 и МТ-66 есть отличия в компоновке из-за наличия VI передачи) и установочные размеры. По заказу на автомобилях с бензиновым двигателем рабочим объемом 2,3 л и дизельным двигателем объемом 2,0 л может быть установлена шестиступенчатая автоматическая коробка передач, установочные размеры которой аналогичны размерам механических коробок. В связи с этим в данном разделе снятие и установка механической коробки передач описаны на примере только механической коробки передач iB5. Остальные коробки передач снимают и устанавливают практически аналогично.



Принципиальная схема пятиступенчатой механической коробки передач мод. iB5:1 – задняя крышка картера коробки передач; 2 – картер коробки передач; 3 – сапун; 4 – рабочий цилиндр гидропривода выключения сцепления; 5 – картер сцепления; 6 – подшипник выключения сцепления; 7 – первичный вал; 8 – вторичный вал; 9 – главная передача и дифференциал




Принципиальная схема шестиступенчатой механической коробки передач мод. МТХ-75: 1 – шестерня передачи заднего хода; 2 – шестерня V передачи; 3 – ведущая шестерня IV передачи; 4 – муфта включения III и IV передач; 5 – картер коробки передач; 6 – ведущая шестерня III передачи; 7 – шестерня II передачи; 8 – шестерня I передачи; 9 – картер сцепления; 10 – первичный вал; 11 – корпус дифференциала; 12 – ведущая шестерня главной передачи; 13 – ведущая шестерня I передачи; 14 – муфта включения I и II передач; 15 – ведущая шестерня II передачи; 16 – шестерня III передачи; 17 – вторичный вал; 18 – шестерня IV передачи; 19 – ведущая шестерня V передачи; 20 – муфта включения V передачи и передачи заднего хода; 21 – ведущая шестерня передачи заднего хода










Принципиальная схема шестиступенчатой механической коробки передач мод. МТ-66: 1 – шестерня VI передачи; 2 – вторичный вал I и II передач; 3 – шестерня V передачи; 4- ведущая шестерня II передачи; 5 – муфта включения передачи заднего хода; 6 – ведущая шестерня передачи заднего хода; 7 – вторичный вал передачи заднего хода; 8 – выходная шестерня передачи заднего хода; 9 – муфта включения I и II передач; 10 – ведущая шестерня I передачи; 11 – выходная шестерня I и II передач; 12 – шестерня III передачи; 13 – первичный вал; 14 – шестерня I передачи; 15 – ведущая шестерня III передачи; 16 – вторичный вал III и IV передач; 17 – выходная шестерня III и IV передач; 18 – ведомая шестерня главной пары; 19 – корпус дифференциала; 20 – муфта включения III и IV передач; 21 – ведущая шестерня IV передачи; 22 – шестерня II передачи; 23 – шестерня IV передачи; 24 – ведущая шестерня V передачи; 25 – муфта включения IV и VI передач; 26 – ведущая шестерня VI передачи

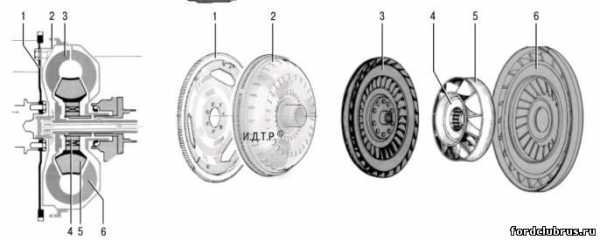

Гидротрансформатор: 1 – ведущий диск; 2 – картер гидротрансформатора; 3 – турбина; 4 – обгонная муфта; 5 – реактор; 6 – насосное колесо

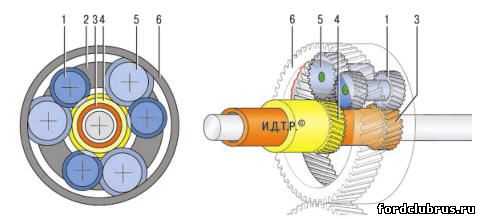

Планетарный редуктор системы Равинье: 1 – длинный сателлит; 2 – водило; 3 – малая солнечная шестерня; 4 – большая солнечная шестерня; 5 – короткий сателлит; 6 – коронная шестерня

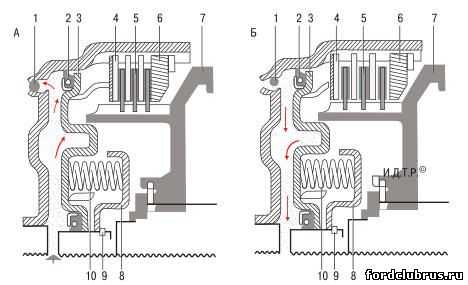

Схема работы многодисковой муфты: А – многодисковая муфта включена; В – многодисковая муфта выключена; 1 – шариковый клапан; 2 – уплотнительное кольцо; 3 – поршень; 4 – фрикционный диск; 5 – фрикционный диск с накладками; 6 – упорный диск; 7 – ступица муфты; 8 – упор пружины; 9 – стопорное кольцо; 10 – возвратная пружина












Схема работы дискового тормоза: А – тормоза включены; В – тормоза выключены; 1 – упорный диск; 2 – фрикционные тормозные диски с накладками; 3 – фрикционный диск; 4 – возвратная пружина; 5 – поршень; 6 – картер коробки передач; 7 – крышка картера коробки передач

Механическая коробка передач мод. iB5  или МТХ-75 выполнена по двухвальной схеме с пятью синхронизированными передачами переднего хода. Механическая коробка передач мод. ММТ6 выполнена по трехвальной схеме с шестью синхронизированными передачами переднего хода. Механическая коробка передач мод. МТ-66 выполнена по четырехвальной схеме с тройной синхронизацией I и II передач, с двойной синхронизацией III передачи и с одинарной синхронизацией IV, V и VI передач. Коробка передач и главная передача с дифференциалом имеют общий картер. К передней части картера коробки передач присоединен картер сцепления. На заднюю часть картера коробки передач установлена стальная штампованная крышка.

Передачи переднего хода включаются осевым перемещением муфт синхронизаторов, установленных на валах. Механизм переключения передач расположен внутри картера коробки передач с его левой стороны. Снаружи находятся два рычага механизма – рычаг выбора передачи и рычаг переключения.

Привод управления механической коробкой передач состоит из кулисы рычага переключения передач с шаровой опорой, установленной на основании кузова, двух тросов переключения и выбора передач, а также механизма, установленного в картере коробки передач. Для обеспечения четкого включения передач рычаг переключения передач механизма переключения изготовлен за одно целое с массивным противовесом. Тросы выбора и переключения передач конструктивно отличаются друг от друга и невзаимозаменяемы.

Главная передача выполнена в виде пары цилиндрических шестерен, подобранных по шуму Крутящий момент передается от ведомой шестерни главной передачи на дифференциал и далее на приводы передних колес

Дифференциал конический, двухсателлит-ный. Герметичность соединения внутренних шарниров приводов передних колес с шестернями дифференциала обеспечивается сальниками.

Автоматическая коробка передач с адаптивной системой управления обеспечивает выбор оптимального режима переключения передач практически для любых стилей вождения и дорожных условий. Автоматические коробки передач, устанавливаемые с бензиновым двигателем рабочим объемом 2,3 л и 2-литровым дизельным двигателем одинаковы по конструкции и различаются только передаточными числами.

Особенностью автоматических коробок передач автомобилей Ford Mondeo по сравнению с автоматическими коробками передач предыдущих поколений является возможность перехода из полностью автоматического режима управления в ручной режим (так называемая сек-вентальная коробка передач), при котором водитель во время разгона автомобиля самостоятельно выбирает момент переключения на повышающую передачу. Это позволяет при желании добиться более интенсивного разгона по сравнению с автоматическим режимом, искусственно задерживая переключение на повышающую передачу и довести частоту вращения коленчатого вала двигателя до диапазона максимального крутящего момента. В то же время электронная система управления постоянно контролирует скорость автомобиля и нагрузку двигателя, исключает ошибки водителя, не позволяя ему включить более высокую передачу при малой скорости движения, чтобы избежать перегрузки двигателя, или понижающую передачу на слишком большой скорости, что исключает возможность превышения максимально допустимой частоты вращения коленчатого вала двигателя. При снижении скорости автомобиля передачи автоматически переключаются на более низкие без участия водителя. В момент полной остановки автомобиля автоматически включается 1передача.

Автоматическая коробка передач состоит из гидротрансформатора, насоса, планетарного редуктора, многодисковых муфт, многодисковых тормозов и блока клапанов.

Гидротрансформатор выполняет роль сцепления и служит для плавного соединения двигателя и механизма коробки передач, увеличения крутящего момента в начале движения автомобиля. Корпус гидротрансформатора соединен с коленчатым валом двигателя через ведущий диск и постоянно вращается при работе двигателя. Внутренняя полость гидротрансформатора заполнена рабочей жидкостью для автоматических коробок передач. Коленчатый вал двигателя вращает гидротрансформатор и приводит в действие насосное колесо, которое создает потоки рабочей жидкости в направлении турбинного колеса. Турбинное колесс начинает вращаться за счет потоков рабочей жидкости, создаваемых насосным колесом. При большой разности частот вращения турбинного и насосного колес реактор изменяет направление потока жидкости, увеличивая крутящий момент По мере уменьшения разницы частот он исключается из работы, так как установлен на обгонной муфте.

Насос, установленный в передней части картера коробки передач, создает давление и подает рабочую жидкость ко всем системам в коробке передач.

Планетарный редуктор системы Равинье представляет собой зубчатую передачу с наружными и внутренними зацеплениями шестерен, которая обеспечивает различные способы соединения ее элементов для получения различных передаточных чисел.

Принципы работы многодисковой муфты и дискового тормоза очень сходны. Разница заключается в том, что многодисковая муфта соединяет звенья коробки передач между собой, а дисковый тормоз – с картером коробки. Рабочая жидкость, подаваемая к муфте, приводит в действие поршень, за счет чего фрикционные диски сжимаются. Звенья, блокируемые муфтой, начинают вращаться за одно целое.

При отключении дисковых тормозов рабочая жидкость перестает подаваться в муфту и поршень под действием возвратной пружины возвращается в исходное положение.

Особенность конструкции многодисковой муфты состоит в том, что она находится в постоянном вращении. Под действием центробежной силы, действующей на рабочую жидкость, создаются давление, которое не дает разблокироваться муфте. Дополнительно в муфте установлен шариковый клапан, расположенный как можно ближе к краю от центра муфты. При повышении давления рабочей жидкости в камере многодисковой муфты шариковый клапан закрывает сливное отверстие, а при снижении давления в камере шариковый клапан под действием центробежной силы открывает сливное отверстие и муфта разблокируется.

Привод управления автоматической коробкой передач тросовый, сконструирован по тому же принципу что и привод управления механической коробкой, но отличается от него количеством и конструкцией деталей. Селектор автоматической коробки передач установлен на том же месте тоннеля пола, что и рычаг управления механической коробкой передач, и соединен с блоком управления на коробке передач тросом.

Дифференциал автоматической коробки передач по конструкции полностью аналогичен дифференциалу механической коробки передач.

Для ремонта коробки передач, особенно автоматической коробки, требуются большой набор специальных инструментов и соответствующая подготовка исполнителя, поэтому в данном разделе рассмотрены только снятие и установка коробки передач, замена ее уплотнений, ремонт привода. В случае необходимости ремонтируйте коробку передач на специализированном сервисе.





www.fordclubrus.ru

коробки-Форд-Фокус-2-и-установка-своими-руками-Фото,и,видео-по-технологи | Форд Фокус Фан





Основные неисправности, для устранения которых необходимо снимать механическую коробку передач с автомобиля, следующие:

– повышенный (по сравнению с привычным) шум;

– затрудненное переключение передач;

– самопроизвольное выключение или нечеткое включение передач;

– утечка масла через уплотнения и прокладки.

Кроме того, коробку передач снимают для замены сцепления, маховика и заднего сальника коленчатого вала двигателя.

Автоматическую коробку передач снимают практически по тем же причинам, что и механическую коробку, за исключением необходимости замены сцепления и маховика, которые в этом случае отсутствуют. Приемы снятия и установки механической и автоматической коробок передач практически одинаковы и описаны на примере механической коробки передач. Разница состоит в размерах и количестве тросов привода управления коробкой передач, а также в наличии у автоматической коробки передач шлангов гидросистемы, соединяющих коробку с радиатором охлаждения.

 коробки новая фокус 2

Коробка Форд Фокус 2-новая



Существует несколько видов данного узла:

Снимаем крышку

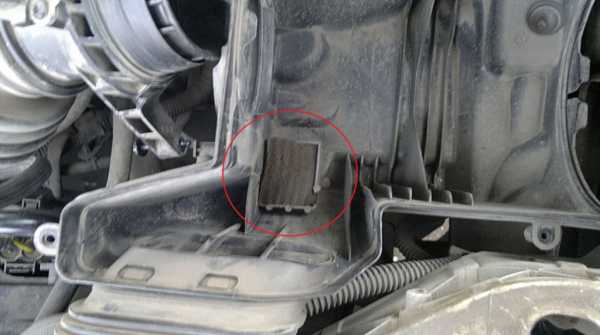

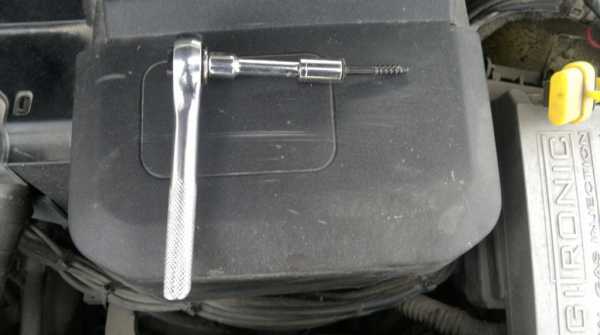

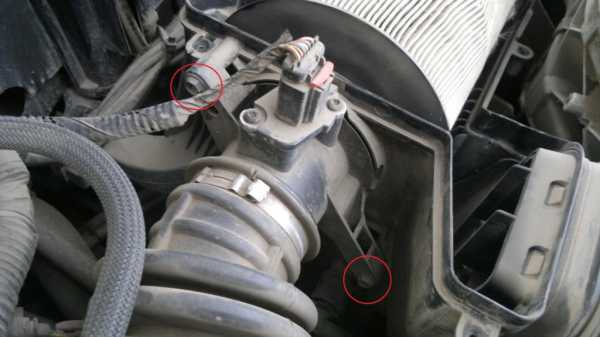

Открутим Крышку воздушного фильтра

отсоединяем патрубок воздушный от корпуса

клюем key Forex

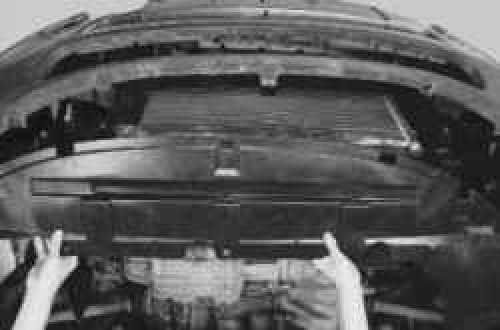

Потом очередь брызговика, его тоже нужно снять.

Снимаете брызговик

5. Затем понадобится снять приводы передних колес.

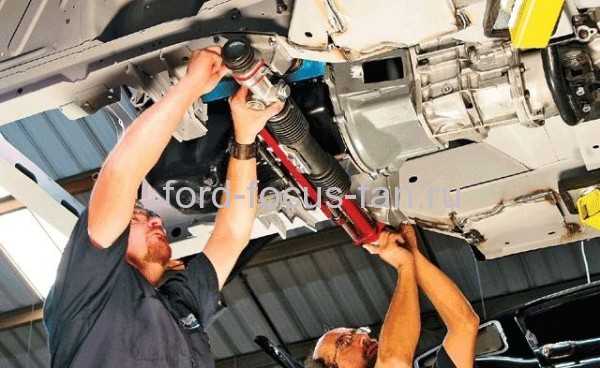

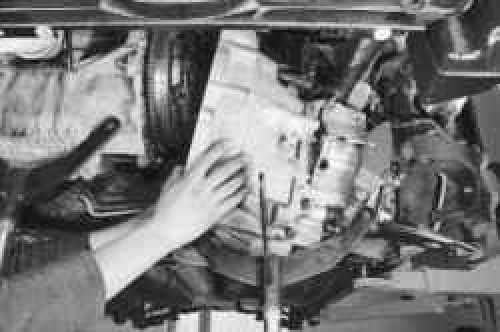

Как снять коробку передач на подъемнике

Вытаскиваем привод передних колес

Корпусом механизма выбора передач КПП

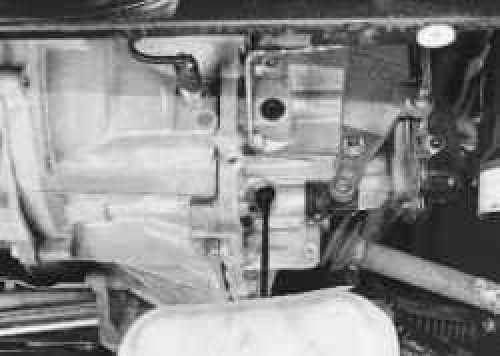

Для слива масла

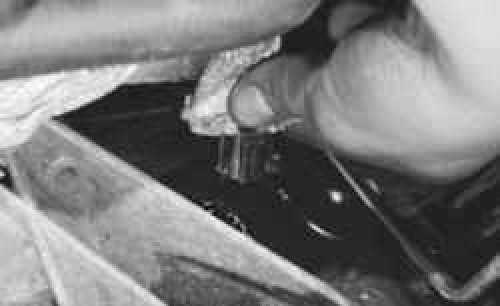

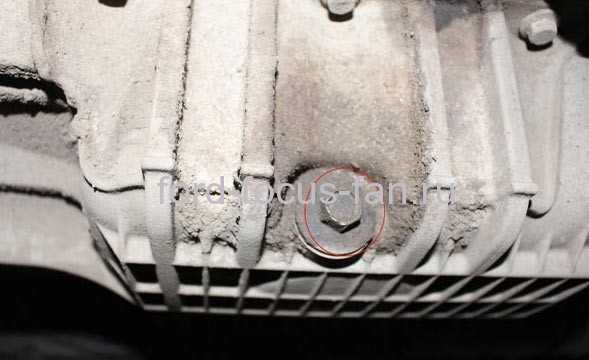

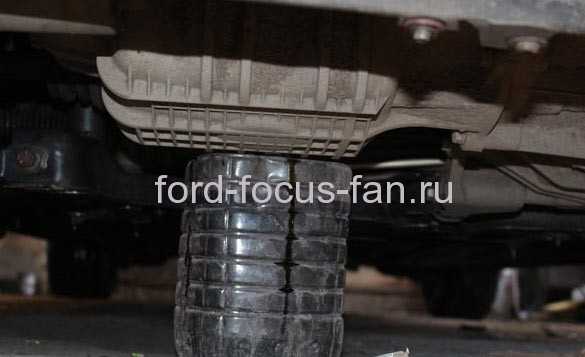

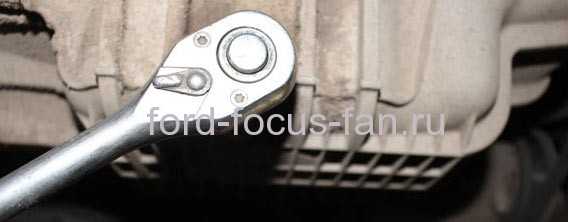

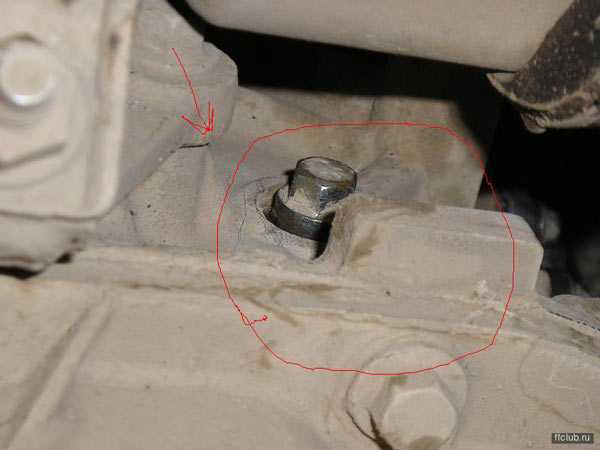

Открутить сливной болт

куда заправлять маслом фф

Слить отработанное масло в бачок

Потом необходимо слить масло с коробки переда

И вытаскиваем привода

Сейчас нужно снять кронштейн креп

Отсоединяем колодку заднего хода

Затем необходимо отсоединить  проводку от датчика скорости

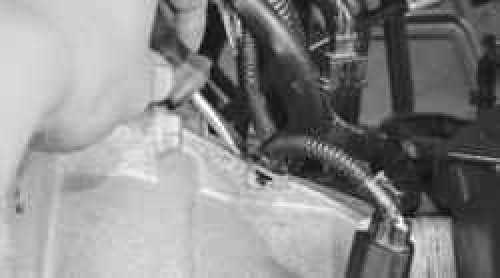

Отсоединение жгута проводки от картера

Потом нужно отсоединить от картера коробки передач держатель жгута проводов выключателя света заднего хода, затем отвести жгут в сторону.

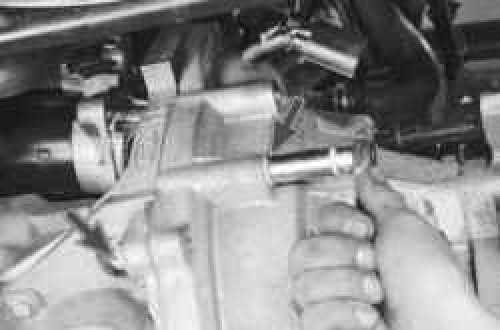

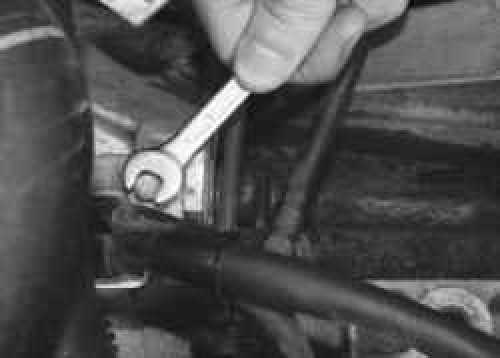

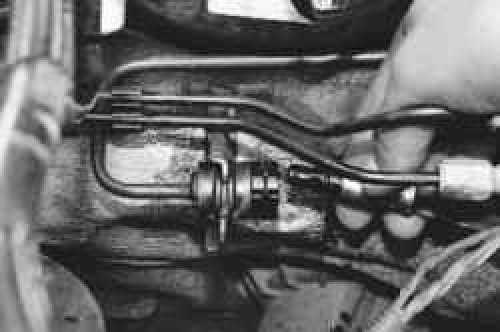

. Отсоедините шланг от трубки гидропривода.

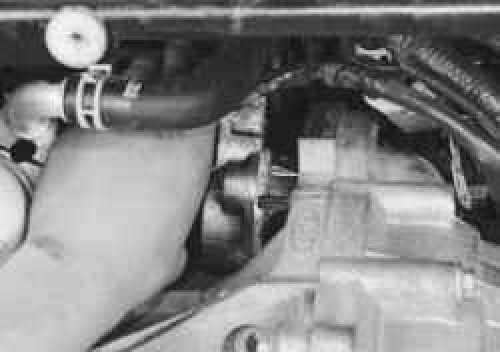

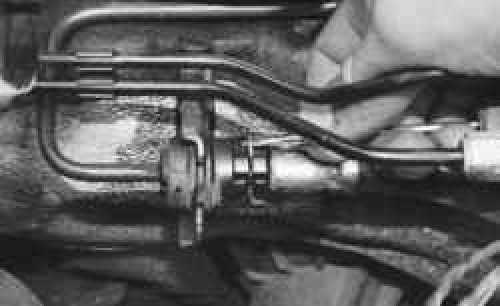

На данном этапе нужно снять пружинный фиксатор наконечника шланга гидропривода выключения сцепления, предварительно поддев его отверткой

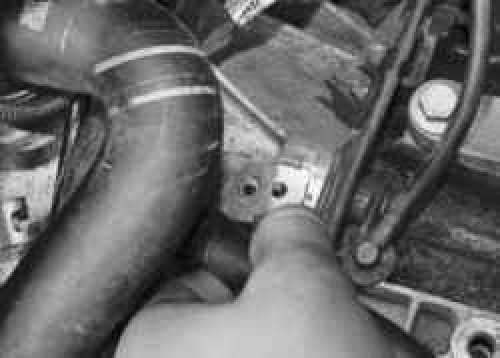

Далее понадобится вывернуть болт крепления кронштейнов шлангов к картеру коробки передач

Затем нужно отвести кронштейн вместе со шлангами в сторону.

Применив отвертку, нужно вывернуть болт крепления «массовых» проводов к кронштейну кузова.

Открутить проводку от крепления

Затем отсоединить провода от кронштейна и отодвинуть их в сторону. 18. Дальше понадобится вывернуть болты крепления и снять с картера сцепления стартер, при этом не отсоединив от него провод. Отвести стартер в сторону и закрепить любым способом, чтобы он не мешал дальнейшей работе.

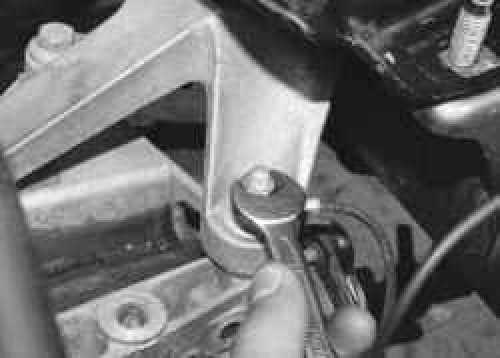

Открутит стартер и закрепит для удобства для дальнейшей роботы

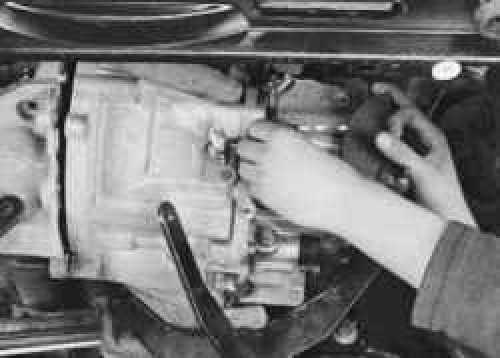

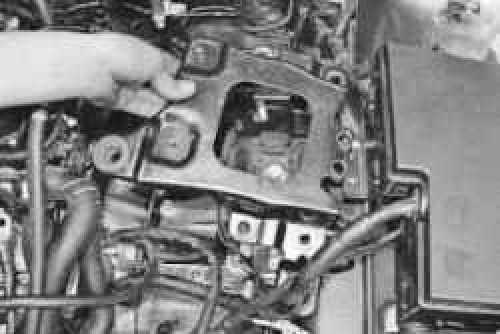

.Потом нужно установить под двигатель надежную опору или вывесить его с помощью грузоподъемного механизма. Аналогичную опору нужно установить под коробку передач. Производим снятие краев обоймы. 20.Затем нужно снять края обоймы левой опоры силового агрегата сапун коробки передач.

Далее нужно снять наконечник

Коробка передач – это узел, который передает мощность двигателя к ведущим колесам. Мощность передается в виде крутящего момента, из-за трансформации которого и меняется направление. Вторая функция коробки передач — это отсоединение крутящего момента от трансмиссии. Исключением может быть механическая короба коробка передач, в которой для этого задействовано сцепление.

Классификация коробок передач

Существует несколько видов данного узла:

· Механическая КП считается наиболее старым видом, но довольно хорошо себя зарекомендовала. Ее предпочитают водители, которые любят ощущать мощь агрегата. Управление осуществляется вручную.

· Автоматическая КП: ступни скорости переключаются автоматически. Но начало движения вперед или назад требует команды оператора.  Наличие планетарных механизмов в устройстве способствует снижению КПД. Данный вид коробки передач предпочитают американские водители и женщины.

· Роботизированная кп  разработана на основе механической коробки передач.

· Вариатор: главный недостаток этого вида в том, что применяются они только в малолитражках. Достоинства: простота, полное изменение крутящего момента, высокий КПД.

Как и любой другой узел автомобиля, коробка передач может дойти до пика своей эксплуатации. Проведя диагностику состояния КПП, обнаружив какие-либо неисправности, необходимо провести ее замену, чтобы не пришлось в дальнейшем осуществлять капитальный ремонт двигателя.

1. Автомобиль нужно установить на смотровую яму.

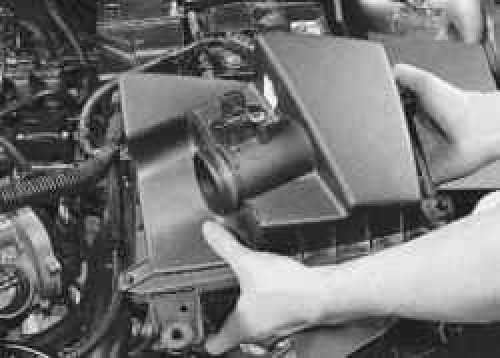

2. Затем нужно снять воздушный фильтр.

3.Потом очередь брызговика, его тоже нужно снять.

4. Потом необходимо слить масло с коробки передач.

5. Затем понадобится снять приводы передних колес.

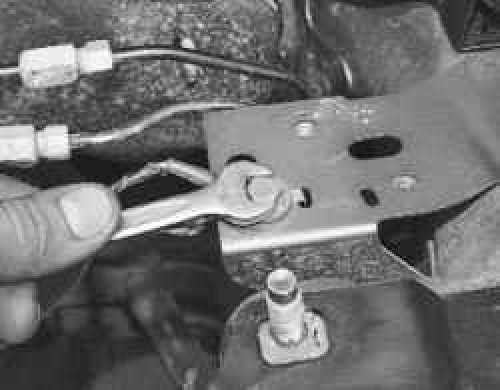

6. Далее нужно отсоединить тросы коробки передач от самой коробки.

7. Сейчас нужно снять кронштейн крепления воздушного фильтра.

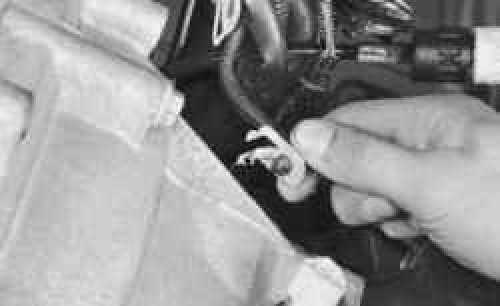

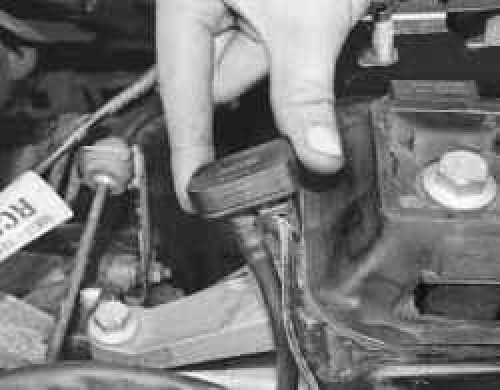

8. Затем нужно отсоединить колодку жгута проводов от выключателя света заднего хода.

9. Подденьте отверткой.

10. Потом нужно отсоединить от картера коробки передач держатель жгута проводов выключателя света заднего хода, затем отвести жгут в сторону.

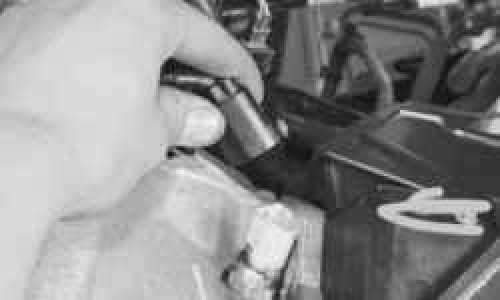

11. Затем необходимо отсоединить колодку жгута проводов от датчика скорости.

12. На данном этапе нужно снять пружинный фиксатор наконечника шланга гидропривода выключения сцепления, предварительно поддев его отверткой.

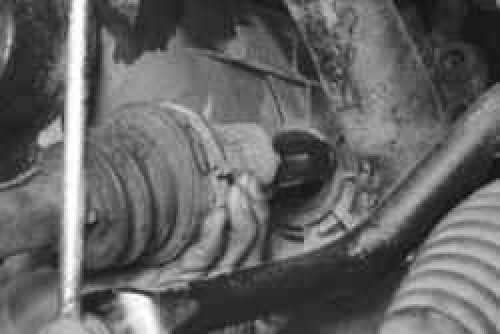

13. Отсоедините шланг от трубки гидропривода.

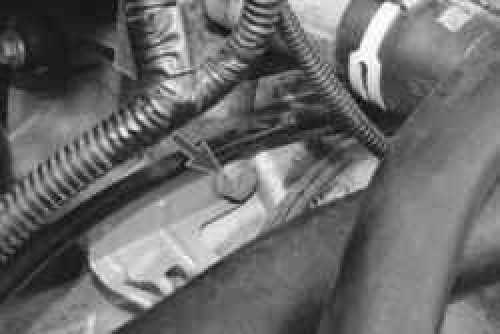

14. Далее понадобится вывернуть болт крепления кронштейнов шлангов к картеру коробки передач.

15. Затем нужно отвести кронштейн вместе со шлангами в сторону.

16. Применив отвертку, нужно вывернуть болт крепления «массовых» проводов к кронштейну кузова.

17. Затем отсоединить провода от кронштейна и отодвинуть их в сторону. 18. Дальше понадобится вывернуть болты крепления и снять с картера сцепления стартер, при этом не отсоединив от него провод. Отвести стартер в сторону и закрепить любым способом, чтобы он не мешал дальнейшей работе.

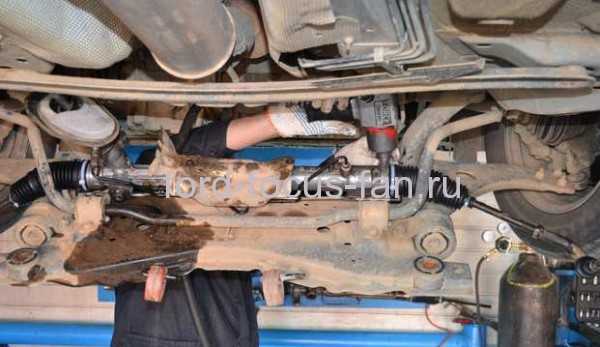

19.Потом нужно установить под двигатель надежную опору или вывесить его с помощью грузоподъемного механизма. Аналогичную опору нужно установить под коробку передач. Производим снятие краев обоймы. 20.Затем нужно снять края обоймы левой опоры силового агрегата сапун коробки передач.

Отворачивание гайки крепления 21. Сейчас необходимо прибегнуть к помощи отвертки и отвернуть гайку крепления «массового» провода к шпильке крепления кронштейна левой опоры подвески силового агрегата. Снятие наконечника 22. Далее нужно снять наконечник провода со шпильки и отвести провод в сторону.

Затем необходимо вывернуть два болта

. Затем необходимо вывернуть два болта и шпильку крепления кронштейна левой опоры подвески двигателя к картеру коробки передач

Снять опору вместе с кронштейном.

Потом два болта сбоку слева.

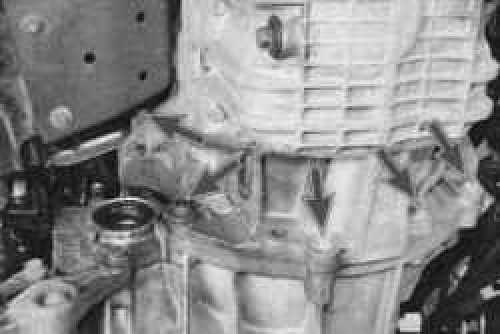

И вывернуть пять болтов снизу

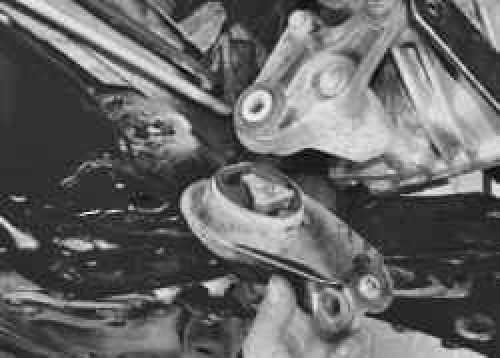

Затем нужно снять заднюю опору подвески двигателя

Далее понадобится сдвинуть коробку передач назад до момента выхода первичного вала коробки из ступицы ведомого диска сцепления.

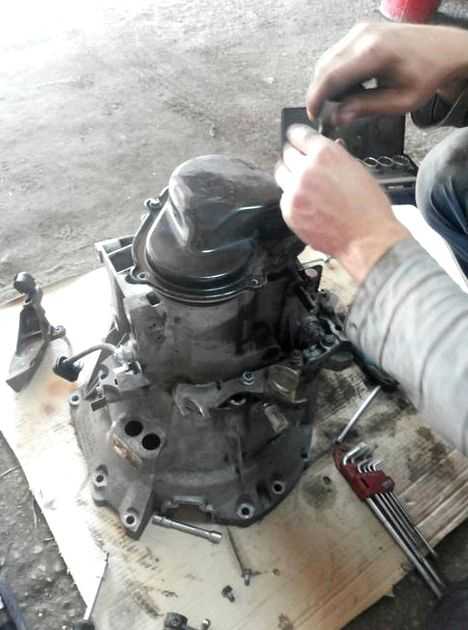

И снимаем коробку

Снятие коробки 31.Потом нужно сдвинуть коробку максимально назад, убрать из-под нее опору и, предварительно наклонив заднюю часть коробки вниз, снять с автомобиля. Установка новой коробки 32.Монтаж новой коробки передач осуществляется в обратном порядке. Работа с маслом 33.После этого нужно залить масло в КПП. Удаление воздуха из гидропривода 34.Удалить воздух из гидропривода выключения сцепления. Регулировка привода управления 35.Если будет необходимость, нужно отрегулировать привод управления коробкой передач.

Осторожно вытягиваем коробку на себя и снимаеш

Снятие коробки 31.Потом нужно сдвинуть коробку максимально назад, убрать из-под нее опору и, предварительно наклонив заднюю часть коробки вниз, снять с автомобиля. Установка новой коробки 32.Монтаж новой коробки передач осуществляется в обратном порядке. Работа с маслом 33.После этого нужно залить масло в КПП. Удаление воздуха из гидропривода 34.Удалить воздух из гидропривода выключения сцепления. Регулировка привода управления 35.Если будет необходимость, нужно отрегулировать привод управления коробкой передач.

Затем нужно отсоединить колодку жгута проводов от выключателя света заднего хода

Коробка передач – это узел, который переда

Коробка Форд Фокус 2

  Мощность передается в виде крутящего момента, из-за трансформации которого и меняется направление. Вторая функция коробки передач — это отсоединение крутящего момента от трансмиссии. Исключением может быть механическая короба коробка переда



Похожие записи:

ford-focus-fan.ru

Компоненты механической коробки передач КПП iB5 автомобиля Форд Фокус

_____________________________________________________________________________

Компоненты механической коробки передач КПП iB5 автомобиля Форд Фокус

В стандартной комплектации устанавливается пятиступенчатая КПП Форд Фокус с ручным переключением.

В зависимости от двигателя используются механическая коробка передач iB5 (1,4—1,8 л) или коробка передач МТХ-75 (2,0 л Zetec-E; 1,8 л Endura-Turbodiesel).

Также может быть установлена автоматическая коробка передач АКПП Форд Фокус 4F27E.

Рис.4. Двойная синхронизация коробки передач Форд Фокус

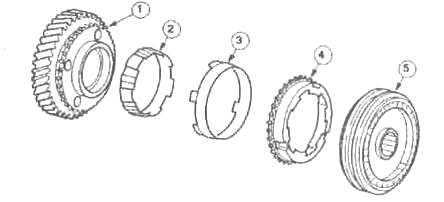

1 – шестерня передачи; 2 – внутреннее блокирующее кольцо синхронизатора; 3 – коническое кольцо; 4 – внешнее блокирующее кольцо синхронизатора; 5 – синхронное тело.

Все передние передачи в коробке передач полностью синхронизированы, первые две передачи даже с двойной синхронизацией. Все «подвижные» шестерни передач вращаются в подшипниках скольжения.

Мощность двигателя передается посредством сцепления на приводной вал (входной вал) механической коробки передач Форд Фокус.

На этом валу располагаются пять косозубых шестерен (плюс одна для передачи заднего хода). Эти шестерни имеют соответствующие им шестерни на выходном валу, они постоянно сцеплены.

Пока соединение шестерен не воспринимается их противолежащими сторонами, они вращаются свободно. Лишь когда включается передача, соответствующая пара шестерен соединяется друг с другом с силовым замыканием.

Рычаг переключения передач МКПП Форд Фокус iB5 воздействует посредством тросов, переключающего коромысла и штанг на переключающую вилку.

С помощью включающей втулки сцепной муфты она соединяет шестерни дайной передачи друг с другом с силовым замыканием.

Для того чтобы шестерни коробки передач Ford Focus в процессе переключения соединялись быстро и бесшумно, блокирующие кольца синхронизатора обеспечивают данной паре одинаковую частоту вращения: для этого они затормаживают вращающуюся быстрее, шестерню в упорном конусе до тех пор, пока боковые зубчатые поверхности шестерен не войдут в бесшумный контакт и не сцепятся друг с другом.

Рис.5. Коробка передач Ford Focus в нейтральном положений: между ведущим (приводным) 1 и ведомым (выходным) валом 2 нет силового замыкания. Ведомая шестерня 3 не двигается.

Первые три передачи замедляют частоту вращения двигателя. С четвертой ступени движения приводные колеса уже вращаются быстрее, чем двигатель.

Во всех передачах переднего хода в процессе участвуют по две шестерни. В передаче заднего хода их три.

Третья шестерня КПП Форд Фокус, которую также называют промежуточной, вращается на собственном валу, она активизируется в том случае, если нужно вызвать направление вращения выходного вала для заднего хода.

В механическую коробку передач в блоке с ведущим мостом iB5 заливается 2.5 литра синтетической трансмиссионной жидкости, спецификация WSD-M2C200-C.

Уровень заполнения – на 10-15 мм ниже нижней кромки контрольного отверстия. Необходимость в смене трансмиссионной жидкости отсутствует.

В нейтральном положении ни одна из шестерен не соединена с вторичным валом МКПП iB5 посредством соответствующих синхронизаторов. Первичный крутящий момент к дифференциалу не передается.

Двойной синхронизатор коробки передач Форд Фокус

Первая и вторая передачи КПП Форд Фокус имеет двойные синхронизаторы. За счет использования второго кольца синхронизатора эффективная поверхность синхронизатора значительно увеличена по сравнению с одиночным синхронизатором.

Двойная синхронизация дает значительное улучшение качества переключения передач.

Двойные синхронизаторы коробки передач включают в себя внутреннее кольцо синхронизатора, коническое кольцо, наружное кольцо синхронизатора и ступицу синхронизатора.

Коническая поверхность шестерни уже не используется. Синхронизация происходит посредством использования колец синхронизатора и конического кольца, которое крепится к шестерне.

Дифференциал КПП Форд Фокус

В число основных элементов дифференциала коробки передач Форд Фокус входят:

– Цилиндрическая прямозубая шестерня.
– Коробка дифференциала с двумя коническими роликовыми подшипниками.
– Сателлиты дифференциала.
– Полуосевые шестерни прямозубой шестерни, которая болтами закрепляется на коробке дифференциала.

Корпус дифференциала МКПП Форд Фокус iB5 содержит сателлиты дифференциала, установленные на одной оси, а также полуосевые шестерни, имеющие шлицевое соединение с полуосями переднего ведущего моста.

Если передние колеса имеют различную скорость (например, при поворачивании), полуосевые шестерни могут перемещать сателлиты дифференциала.

Поток мощности МКПП iB5

Промежуточная шестерня передачи заднего хода КПП Ford Focus iB5 приводится в движение от первичного вала. Ее назначение – изменять направление вращения вторичного вала при задействованной передаче заднего хода.

Промежуточная шестерня передачи заднего хода опирается на игольчатый подшипник, расположенный на промежуточной оси, и подшипниковый блок.

Механизм блокировки выбора передач КПП Форд Фокус и палец выбора передач закрепляется на втулке в картере механизма выбора передач.

Они с помощью использования подпружиненного шарика удерживают выбранную передачу в зацеплении до тех пор, пока не будет выбрана другая передача.

Механизм блокировки выбора передач КПП имеет три разных положения.

Регулировка переключения передач МКПП iB5 Форд Фокус

Если передачи заклинивает или они неправильно включаются, то причина необязательно во внутреннем механизме коробки передач — иногда заклинивает направляющую переключения или переключающие тросы, временами заклинивает только рычаг переключения передач прямо на передаче.

Передачи в МКПП Форд Фокус iB5 переключаются двумя тросами: переключающий трос белого цвета, селекторный трос черного цвета.

Для того чтобы демонтировать тросы из их держателей на коробке и рычаге переключения передач, поверните обе половины контропоры против часовой стрелки.

Переключающий и селекторный тросы должны заменяться только вместе.

В коробке передач Ford Focus только селекторный трос может регулироваться по длине — переключающий трос не может регулироваться.

Поставьте рычаг переключения передач в нейтральное положение.

Выньте из зажимов облицовку рычага переключения передач.

Поднимите автомобиль на подъемной платформе или надежно установите на треножники.

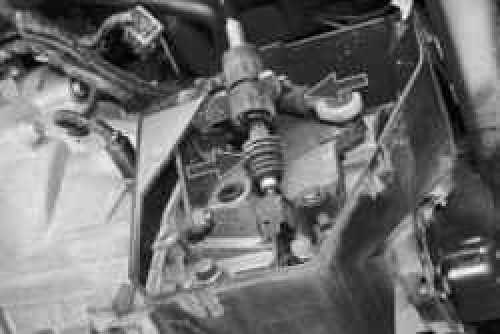

Откройте под автомобилем крышку переключающего и селекторного тросов.

Отрегулируйте переключение передач МКПП Ford Focus – деблокируйте селекторный трос, для этого вдавите цветную вставку, поставьте селекторный рычаг в среднее положение.

Включите 3-ю или 4-ю передачу КПП iB5 (отожмите рычаг переключения передач в левую или правую исходную позицию). Заблокируйте селекторный трос.

Закройте крышку переключающего и селекторного рычагов.

Опустите автомобиль и смонтируйте облицовку рычага переключения передач.

Разборка основных деталей МКПП iB5 в блоке с ведущим мостом

Первичный вал коробки передач Форд Фокус

Используя соответствующий двухопорный съемник, снимите внутренний роликовый подшипник.

Снимите пружинное кольцо и отбракуйте его. Снимите внутренний роликовый подшипник.

Снимите наружный роликовый подшипник. Канавка роликового подшипника должна быть обращена наружу. Установите новое пружинное кольцо первичного вала.

Вторичный вал коробки передач

Снимите малое пружинное кольцо и отбракуйте его за дальнейшей ненадобностью.

Установите соответствующее пружинное кольцо. Используя соответствующий двухопорный съемник, снимите роликовый подшипник.

Снимите шестерню четвертой передачи и кольцо синхронизатора МКПП iB5. Снимите пружинное кольцо и отбракуйте его за дальнейшей ненадобностью.

Снимите синхронизатор, синхронизатор третьей и четвертой передачи в сборе и шестерню третьей передачи. Снимите кольцо синхронизатора третьей передачи с шестерни третьей передачи.

Разберите синхронизатор третьей передачи КПП Ford Focus в сборе.

Снимите шестерню второй передачи и синхронизатор в сборе.

Снимите синхронизатор в сборе вместе с шестерней первой передачи.

Снимите пружинное кольцо и отбракуйте его за дальнейшей ненадобностью.

Снимите синхронизатор первой и второй передачи и шестерню передачи заднего хода.

Разберите ступицу синхронизатора.

Дифференциал коробки передач Форд Фокус

Установите специальный инструмент. Снимите подшипники дифференциала.

Снимите кольцо датчика скорости автомобиля (VSS).

Поверните сателлиты дифференциала приблизительно на 90 градусов в коробке дифференциала и снимите их.

Снимите пружинное кольцо и отбракуйте его за дальнейшей ненадобностью, используя подходящую выколотку, извлеките штифт.

Снимите два сателлита дифференциала коробки передач Ford Focus и пластмассовые упорные элементы.

Отсоедините коронную шестерню от коробки дифференциала.

Используя старые болты, аккуратно подсоедините коронную шестерню к картеру дифференциала.

Установите два сателлита дифференциала и пластмассовые упорные элементы.

Используя соответствующую выколотку, установите штифт и пружинное кольцо.

Установите сателлиты дифференциала и поверните их на 90 градусов в коробке дифференциала.

Сборка коробки передач КПП iB5 Форд Фокус

Перед сборкой аккуратно отчистить, и проверить все элементы.

Смажьте все рабочие поверхности. Для этого используется трансмиссионная жидкость .

Установите роликовый подшипник вторичного вала МКПП iB5 вместе с внутренним кольцом подшипника.

Установите внутреннее кольцо подшипника дифференциала.

Установите вал выбора 5-ой передачи/передачи заднего хода вместе со втулкой блокировки переключения.

Установите промежуточную шестерню передачи заднего хода, дифференциал в сборе и постоянный магнит.

Подготовьте первичный и вторичный вал МКПП iB5 к установке. Введите в зацепление первичный и вторичный валы.

Позиционируйте вилку выбора 1-ой/2-ой передачи. Позиционируйте вилку выбора 3-ей/4-ой передачи.

Установите первичный и вторичный валы. Чтобы облегчить установку, подсоедините к валу выбора передач резиновый ремень.

Вставьте первичный вал на глубину приблизительно 50 мм и немного поверните в сторону.

Вставьте вторичный вал до уровня первичного вала МКПП Форд Фокус и снова введите шестерни в зацепление.

Выверьте положение первичного и вторичного валов. Установите направляющую втулку вала выбора передач.

Подсоедините верхнее стопорное кольцо для направляющей втулки вала выбора передач.

Переключите внутренний рычажный механизм переключения передач на 5-ую передачу. Соберите картер коробки передач. (Подсоедините специальный инструмент с помощью длинного болта. Вставьте технологические заглушки. Затяните болты).

Поверните коробку передач на 180 градусов.

Установите регулировочную прокладку рассчитанной (округленной) толщины и закрепите ее ударом кернера.

Равномерно нанесите герметик на картер коробки передач. Соберите картер коробки передач и равномерно затяните болты.

Установите стопорные кольца на первичный и вторичный валы.

Поверните стопорные кольца таким образом, чтобы они располагались в вырезах прокладки. Установите прокладку.

Установите корпус 5-ой передачи. Напрессуйте шестерню 5-ой передачи на первичный вал, используя пресс.

Установите стопорное кольцо шестерни 5-ой передачи. Соберите синхронизатор 5-ой передачи КПП Форд Фокус.

Поверните приводной диск вверх. Установите синхронизатор 5-ой передачи таким образом, чтобы он доходил до приводного диска.

Установите механизмы блокировки выбора передач КПП Ford Focus iB5. Установите кронштейн тросов переключения и выбора передач.

Установите механизм блокировки 5-ой передачи. Нажмите на вилку выбора передач вместе с пальцем выбора передач.

Поверните вал выбора передач по часовой стрелке на полную длину хода. Введите в зацепление 5-ую передачу

Поверните вал выбора передач по часовой стрелке и надавите на него вниз.

Поднимите палец выбора передач, чтобы устранить осевой зазор.

Затяните болты в этом положении. Установите торцевую крышку, используя герметик для торцевой крышки.

Вставьте масляное уплотнение первичного вала КПП Форд Фокус до фиксации с отчетливым щелчком.

Вставьте технологические заглушки. Установите рычаг переключения. Установите стопорное кольцо.

Установите крышку. Установите крышку троса переключения передач. Установите датчик скорости автомобиля (VSS).

Установите масляное уплотнение первичного вала коробки передач и рабочий цилиндр сцепления.

Равномерно затяните болты. Выполняя эту операцию, вжимайте масляное уплотнение первичного вала в картер коробки передач.



_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

Форд Фокус 2

_____________________________________________________________________________

_____________________________________________________________________________

Форд Фокус

Форд Фьюжен, Фиеста

Форд Мондео

Форд Транзит

avtosteh.ru

Коробка передач Форд Фокус 2 Ford Focus


На автомобили Ford Focus II в базовой комплектации устанавливают механическую коробку передач типа iB5, МТХ-75 или MМТ6 (в зависимости от типа применяемого двигателя). Все механические коробки передач различаются между собой передаточными числами и конструкцией отдельных деталей, но имеют принципиально общую компоновку (у шестиступенчатой коробки MМТ6 есть отличия в компоновке из-за наличия VI передачи) и установочные размеры. По заказу на автомобили с двигателями рабочим объемом 1,6 и 2,0 л могут быть установлены пятиступенчатые автоматические коробки передач, установочные размеры которых аналогичные размерам механических коробок. В связи с этим в данном разделе снятие и установка описаны на примере только механической коробки передач iB5. Остальные коробки передач снимают и устанавливают практически аналогично.
Механическая коробка передач выполнена по двухвальной схеме с пятью (у коробки передач MМТ6 – с шестью) синхронизированными передачами переднего хода. Коробка передач и главная передача с дифференциалом имеют общий картер 2 (рисунок 6.4 и 6.5). К передней части картера коробки передач присоединен картер сцепления 6 и 5 . На заднюю часть картера коробки передач установлена стальная штампованная крышка 1
(смотрите и 6.5).


рисунок 6.4. Механическая коробка передач (кожух механизма переключения передач снят для наглядности): 1 – крышка картера коробки передач; 2 – картер коробки передач; 3 – рычаг выбора передач; 4 – кронштейн крепления тросов управления коробкой передач; 5 – выключатель света заднего хода; 6 – картер сцепления; 7 – переходник рабочего цилиндра привода выключения сцепления; 8 – сапун; 9 – кронштейн крепления трубопровода гидропривода выключения сцепления; 10 – рычаг переключения передач; 11 – датчик скорости; 12 – сальник полуоси

рисунок 6.5. Принципиальная схема пятиступенчатой механической коробки передач: 1 – задняя крышка картера коробки передач; 2 – картер коробки передач; 3 – сапун; 4 – рабочий цилиндр гидропривода выключения сцепления; 5 – картер сцепления; 6 – подшипник выключения сцепления; 7 – первичный вал; 8 – вторичный вал; 9 – главная передача и дифференциал

На первичном валу 7 расположена зафиксированная на шлицах вала шестерня V передачи с синхронизатором, а ведущие шестерни I, II, III и IV передач изготовлены за одно целое с первичным валом.
Вторичный вал 8 изготовлен вместе с ведущей шестерней главной передачи 9. Кроме этого на валу установлены свободно вращающиеся на подшипниках скольжения ведомые шестерни I, II, III, IV и V передач.
Передачи переднего хода включаются осевым перемещением муфт двух синхронизаторов I–II и III–IV передач и муфты синхронизатора V передачи, установленных на вторичном валу. Механизм переключения передач расположен внутри картера коробки передач с его левой стороны. Снаружи находятся два рычага механизма: рычаг 3 выбора передачи и рычаг 10 переключения.
Привод управления механической коробкой передач состоит из кулисы рычага переключения передач с шаровой опорой, установленной на основании кузова, двух тросов переключения и выбора передач, а также механизма, установленного в картере коробки передач. Для обеспечения четкого включения передач рычаг 10 переключения передач механизма переключения изготовлен за одно целое с массивным противовесом. Тросы выбора и переключения передач конструктивно отличаются друг от друга и невзаимозаменяемы.
Главная передача выполнена в виде пары цилиндрических шестерен, подобранных по шуму. Крутящий момент передается от ведомой шестерни главной передачи на дифференциал и далее на приводы передних колес.
Дифференциал конический, двухсателлитный. Герметичность соединения внутренних шарниров приводов передних колес с шестернями дифференциала обеспечивается сальниками 12.
Автоматическая коробка передач с адаптивной системой управления обеспечивает выбор оптимального режима переключения передач практически для любых стилей вождения и дорожных условий. Автоматические коробки передач, устанавливаемые с двигателями рабочим объемом 1,6 и 2,0 л, одинаковы по конструкции и различаются только передаточными числами.
Автоматическая коробка передач скомпонована по традиционной планетарной схеме с торможением фрикционами и соединена с коленчатым валом двигателя через гидротрансформатор. Особенностью коробки автомобилей Ford Focus II по сравнению с автоматическими коробками передач предыдущих поколений является возможность перехода из полностью автоматического режима управления в ручной режим (так называемая секвентальная коробка передач), при котором водитель во время разгона автомобиля самостоятельно выбирает момент переключения на повышающую передачу. Это позволяет при желании добиться более интенсивного разгона по сравнению с автоматическим режимом, искусственно задерживая переключение на повышающую передачу, что позволяет довести частоту вращения коленчатого вала двигателя до диапазона наибольшего крутящего момента. В то же время электронная система управления постоянно контролирует скорость автомобиля и нагрузку двигателя, исключает ошибки водителя, не позволяя ему включить более высокую передачу при малой скорости движения, чтобы избежать перегрузки двигателя, а также не позволяя включить понижающую передачу на слишком большой скорости, что исключает возможность превышения максимально допустимой частоты вращения коленчатого вала двигателя. При снижении скорости автомобиля передачи автоматически переключаются на более низкие без участия водителя. В момент полной остановки автомобиля автоматически включается I передача.
Привод управления автоматической коробкой передач тросовый, сконструирован по тому же принципу, что и привод управления механической коробкой, но отличается от него количеством и конструкцией деталей. Селектор автоматической коробки передач установлен на том же месте на тоннеле пола, что и рычаг управления механической коробкой, и соединен с блоком управления на коробке передач тросом управления.
Дифференциал автоматической коробки передач по конструкции полностью аналогичен дифференциалу механической коробки передач.
Для ремонта коробки передач, особенно автоматической коробки, требуется большой набор специального инструмента и соответствующая подготовка исполнителя, поэтому в данном разделе рассмотрены только Монтаж коробки передач, замена ее уплотнений, ремонт привода. В случае необходимости выполняйте ремонт коробки передач на специализированном сервисе.

Сцепление
Поломки сцепления
Ход педали сцепления
Монтаж сцепления
Рабочий цилиндр сцепления
Главный цилиндр сцепления
Трубопровод сцепления
Педаль сцепления
Прокачка сцепления
Коробка передач
Поломки МКП
Замена масла в КП
Сальники КП
Монтаж коробки передач
Троса коробки передач
Кулиса КПП
Настройка управления КПП
Передний привод
Поломки привода колёс
Монтаж переднего привода
ШРУСы – разборка, замена
Подшипник промежуточной опоры

focusello.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
