Работу проводим для замены панели приборов, жгута проводов панели и элементов системы отопления, вентиляции и кондиционирования воздуха.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Снимаем рулевое колесо (см. «Снятие рулевого колеса Форд Фокус 2»).
Снимаем верхний и нижний кожухи рулевой колонки «Снятие рулевой колонки Форд Фокус 2»).
Снимаем подрулевые переключатели и соединитель (см. «Снятие подрулевых переключателей, барабанного устройства спирального кабеля и соединителя переключателей Форд Фокус 2»).

Снимаем комбинацию приборов (см. «Снятие комбинации приборов Форд Фокус 2»).

Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола Форд Фокус 2»).

Отверткой поддеваем заглушку на правой передней облицовке туннеля пола…

…и снимаем ее.

Ключом Torx T-25 отворачиваем саморез крепления правой передней облицовки туннеля пола…

…и снимаем ее.

Аналогично снимаем левую переднюю облицовку туннеля пола, отвернув два самореза.

Ключом Torx T-25 отворачиваем винт крепления нижней декоративной накладки панели приборов.

Отжимаем нижнюю накладку от панели приборов…

…и, преодолевая сопротивление держателей, отводим ее от панели приборов.

Отжимаем два пружинных фиксатора…

…и отсоединяем колодку жгута проводов от диагностического разъема.

Через образовавшийся боковой проем в панели приборов, рукой поджимаем фиксаторы блока управления освещением и вынимаем его из гнезда панели приборов.

Нажав на фиксатор…

…отсоединяем колодку жгута проводов от блока управления освещением.

Отжимаем от левой передней стойки кузова облицовку…

…и снимаем ее.

Аналогично снимаем облицовку правой стойки кузова.

Пальцами обеих рук поддеваем декоративную облицовку центральной консоли панели приборов…

…и снимаем ее.

Отворачиваем четыре винта, отсоединяем колодку проводов, штекер антены и снимаем головное устройство системы звуковоспроизведения.

Через проем, образовавшийся после снятия головного устройства системы звуковоспроизведения, рукой поджимаем два нижних фиксатора воздуховода…

…и извлекаем его в сборе с дефлектором из отверстия панели приборов.

Аналогично снимаем другой центральный воздуховод в сборе с дефлектором.

Преодолевая сопротивление фиксаторов…

…снимаем боковую облицовку панели приборов.

Снимаем вещевой ящик (см. «Снятие вещевого ящика Форд Фокус 2»).
Через проем, образовавшийся после снятия боковой облицовки панели приборов, снимаем правый воздуховод аналогично центральным.
Левый воздуховод снимаем аналогично.

Снимаем блок управления отоплением, вентиляцией и кондиционированием воздуха (см. «Снятие блока управления отоплением, вентиляцией и кондиционированием воздуха»).

Отсоединяем колодки жгутов проводов от панели выключателей центральной консоли и снимаем ее в сборе с выключателями.

Используя проем в панели приборов, образовавшийся после снятия головного устройства системы звуковоспроизведения, сжимаем фиксаторы выключателя аварийной сигнализации и вынимаем его из отверстия панели приборов.

Нажав на фиксатор, отсоединяем колодку жгута проводов от выключателя аварийной сигнализации, после чего колодку вместе со жгутом проводов проталкиваем через отверстие обратно внутрь панели приборов.

Снимаем крышку с электрической розетки в нише центральной консоли.

Отверткой с тонким лезвием нажимаем на фиксатор рассеивателя розетки…

…и, вынув металлический корпус из гнезда рассеивателя, отсоединяем от него колодку проводов.

Вынув рассеиватель розетки, отсоединяем от него колодку проводов лампы подсветки.

Справа под панелью приборов головкой «на 10» отворачиваем два болта крепления кронштейна подушки безопасности к каркасу панели, затем нажимаем на фиксаторы и отсоединяем колодку жгута проводов от подушки безопасности пассажира.

С левой стороны ключом Torx T-25 отворачиваем три самореза крепления панели приборов к каркасу.

Справа от проема под комбинацию приборов ключом Torx T-25 отворачиваем саморез крепления панели приборов к каркасу.

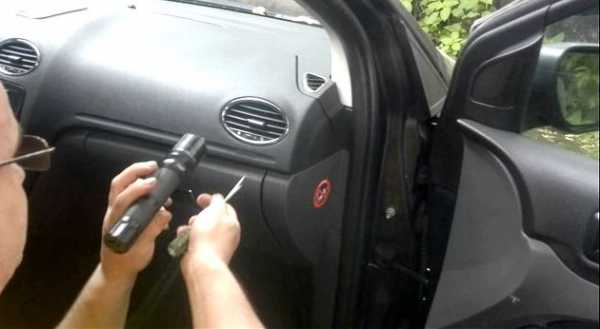

В нише под вещевой ящик ключом Torx T-25 отворачиваем два самореза, расположенные спереди…

…и один — в глубине ниши.

Тем же инструментом, через отверстие под правый центральный дефлектор, отворачиваем один саморез.

Ключом того же размера отворачиваем три самореза, расположенные за головным устройством системы звуковоспроизведения (для наглядности показаны места крепления при снятой панели приборов).

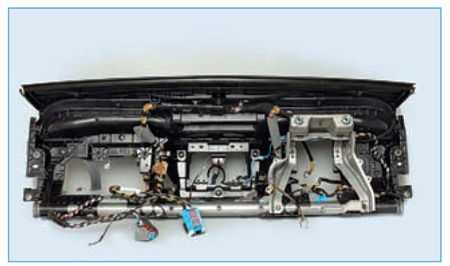

Отводим панель приборов от каркаса и вынимаем ее из салона автомобиля через проем водительской двери.

Устанавливаем панель приборов в обратной последовательности.

Снятие панели приборов Ford Focus 2

Первоисточник контента — WiKi сайта журнала «За Рулём»

ford-focus-2.dv13.ru

Снятие панели приборов и разбор центральной консоли на Ford Focus 2

Содержание статьи:

1. Снятие панели приборов на Ford Focus 2

2. Как разобрать центральную консоль Ford Focus 2 до подлокотника

1. Снятие панели приборов на Ford Focus 2

Необходимость снятия панели приборов (спидометр, тахометр и т. д.) возникает довольно редко. Причиной может стать необходимость замены лампочек или пайки контактов, или когда нужно заменить один из вышеописанных приборов. В этой статье показано, как это сделать правильно и быстро, без вреда для панели и самих приборов.

Пошаговая инструкция по снятию панели приборов для Ford Focus 2

Для снятия панели приборов на Ford Focus 2 требуется:

1. Ключ TORX T25.

2. Отвертка средних размеров.

3. Нож.

4. Карандаш.

Ход работ по снятию панели приборов на Ford Focus 2

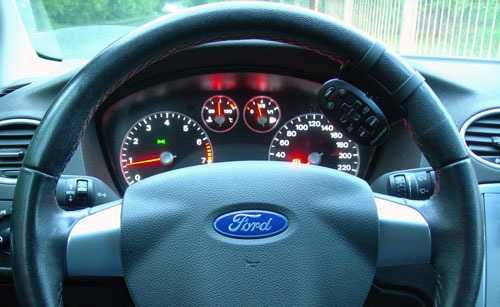

1. Вытяните руль на себя до предела.

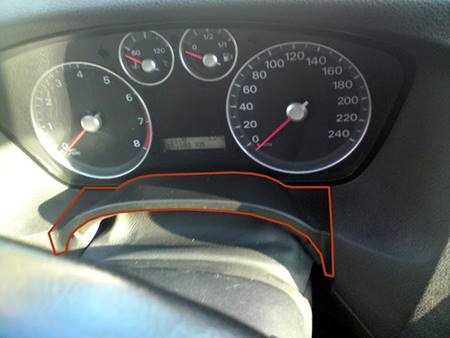

2. Затем потяните на себя пластиковую декоративную крышку, она помечена на фото красным.

3. После этого у вас появится доступ к винтам крепления панели. Чтобы их выкрутить используем ключ TORX T25.

4. Возьмите отвертку и установите ее по центру между приборной панелью и козырьком, до упора в защёлку, затем потяните вверх, чтобы защелка вышла из зацепления.

5. Потяните панель приборов Форд Фокус на себя, не сильно, чтобы не сломать ничего. Если не идет — возьмитесь пальцами за защелку разъема и повторите попытку по направлению стрелки.

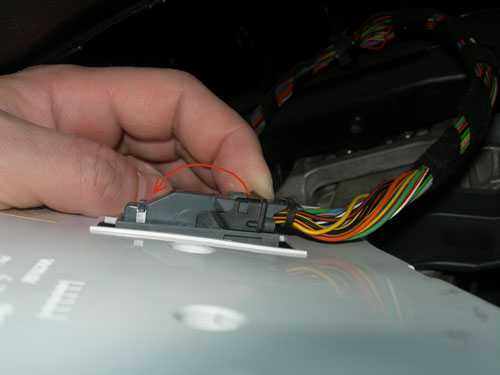

6. Вместе с поворотом защелки разъем должен выйти из ответной части.

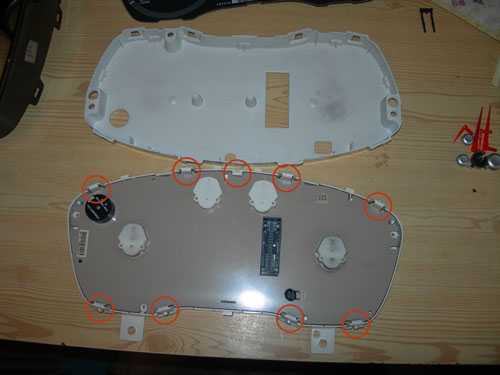

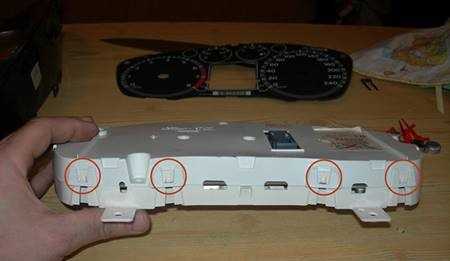

7. Теперь можно снять стекла. Отстегните защелки, помеченные на фото красным.

8. В итоге у вас получится две разные детали, которые теперь можно разбирать дальше.

9. Теперь нужно снять стрелки. Для того чтобы ничего не сбилось и после сборки приборы показывали точно, возьмите карандаш и пометьте им положение стрелки в крайнем нижнем положении.

10. Снимите со стрелок колпачки, у меня они серебристого цвета.

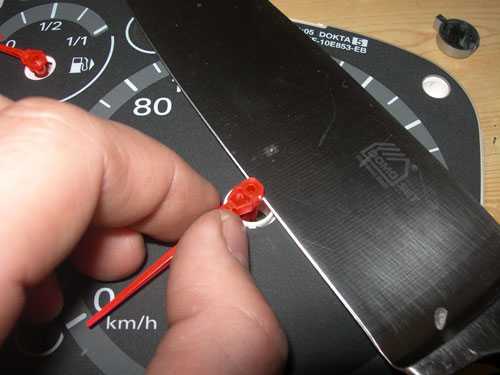

11. Аккуратными движениями, чтобы ничего не сломать, снимите стрелки. Для этого используйте широкий нож, установите его у основания и подденьте вверх стрелку.

12. Снимите шкалы.

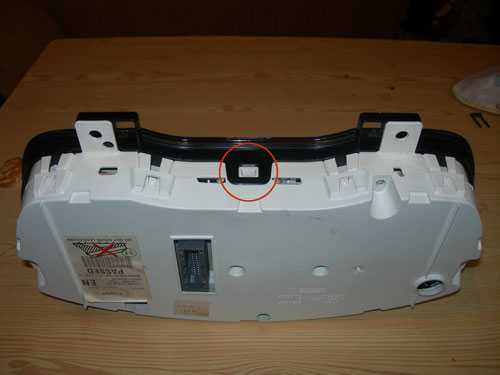

13. Отстегните от панели заднюю крышку.

14. Извлеките плату, отогнув защелки.

15. Можно почистить дисплей бортового компьютера, если в этом есть необходимость.

После проведения необходимых вам работ можете собрать панель приборов Фокус, сборка производится в обратном порядке.

Ну, вот теперь вы знаете как снять панель приборов Ford Focus 2, и в случае необходимости сможете проделать это самостоятельно.

2. Как разобрать центральную консоль Ford Focus 2 до подлокотника

Во-первых, сразу надо оговориться, что существует очень много различных вариантов исполнения салона у Фокусов, в зависимости от года и комплектации. Я описываю лишь свой вариант, а именно ФФ2, 2008 год, испанец, комплектация Ghia SE, магнитола квадрат.

Порядок не обязательно такой. Мы пойдем сверху вниз.
1. Снимаем рамку, которая вокруг магнитолы.
Для начала вынимаем магнитолу и видим вот такую картину.

Чтобы открутить эти болты понадобится отвертка или насадка типа torx соответствующего диаметра.
Вот такая, если кто не знает

Больше эта накладка никак не закреплена и её можно аккуратно тянуть на себя.

2. Далее снимаем рамку обогревов.

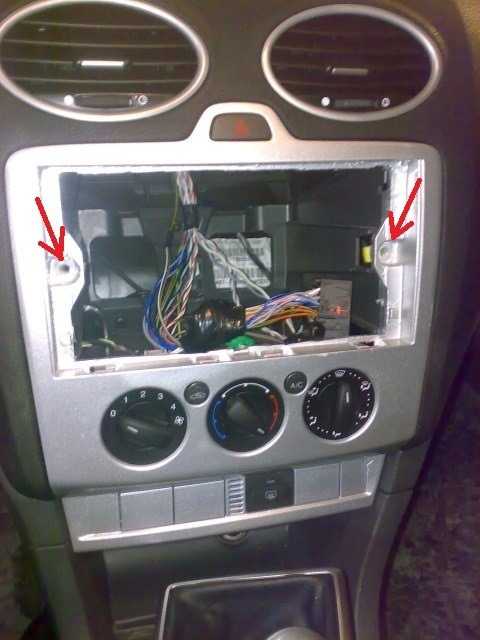

Как только сняли верхнюю рамку вам откроются еще 2 точно таких же болта как и ранее.

Как только всё открутили, можно будет немного вытянуть рамку на себя. Чтобы снять её полностью надо отсоединить разъемы от кнопок обогревов (у кого-то еще кнопка ЕСП). Разъемы от крутилок обогрева сидений отсоединять не нужно. Блоки с крутилками отделяются от рамки вместе с проводами. Там все легко и просто.

3. Далее у нас вроде по порядку идет мини-бардачок (у кого-то пепельница), но не тут-то было. Эту штуку мы пока пропускаем.
На данном этапе нам нужно снять пластик, который идет к подлокотнику.

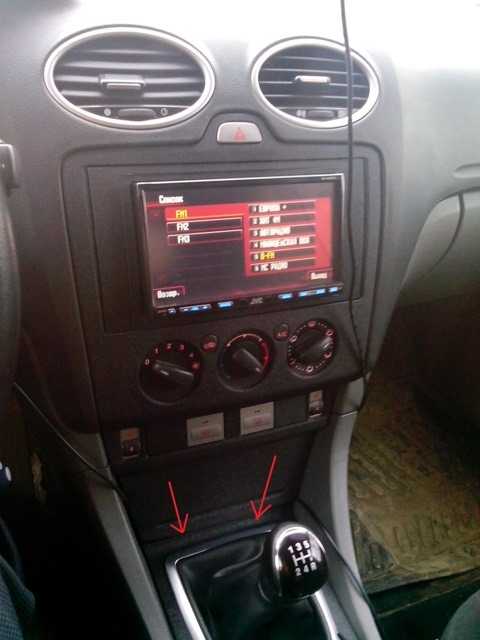

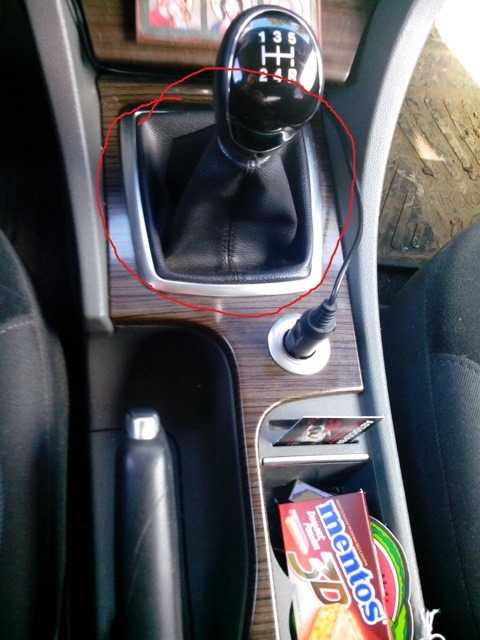

а) Для этого сначала снимаем вот этот кожух ручки КПП.

Этот кожух держится только на каких-то защелках. Поэтому поддеваем его снизу и тянем аккуратно вверх.

б) Теперь у нас появляется возможность убрать прикуриватель. Его мы просто выталкиваем снизу рукой, просунутой через открывшуюся полость в районе КПП. Отсоединяем провода и всё.

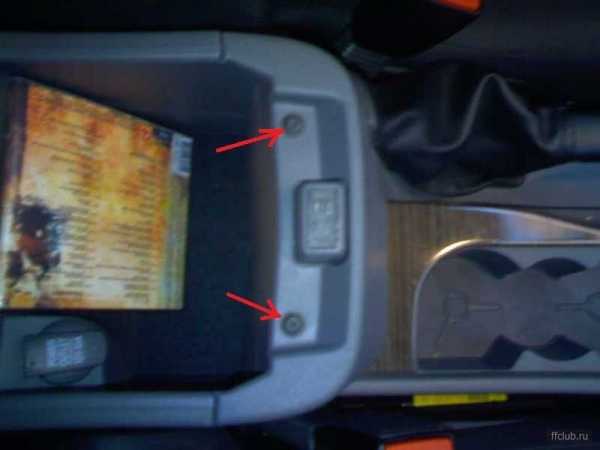

в) Теперь открываем подлокотник и откручиваем вот эти 2 болта

Откручиваем и отводим в сторону чтобы не мешалась.

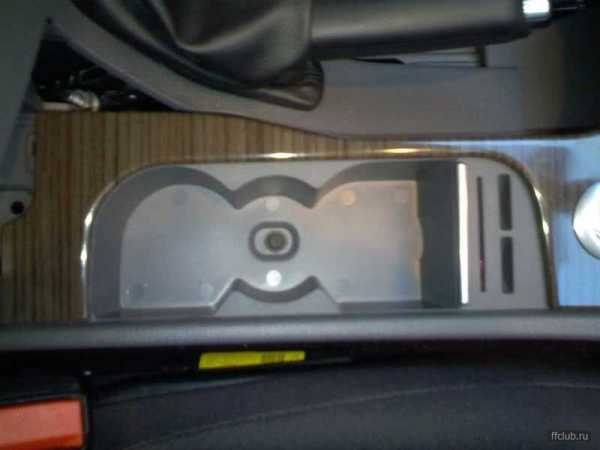

г) Далее надо вытащить резиновый коврик из ниши для всякой мелочевки. Под ним мы обнаружим очередной винтик.

Откручиваем.

д) Теперь можно снимать всю эту бороду.

Сначала поднимаем вверх ту сторону что ближе к подлокотнику.
Потом цепляемся покрепче и тянем на себя всю эту пластмассу. Она держится на 4 защелках в указанных местах

Тянуть нужно по направлению к потолочному плафону примерно.
4. Как только сняли всю эту бороду, нашему взгляду откроются еще 2 болтика вот в этих местах

Именно эти пара болтов держат мини-бардачок (пепельницу).

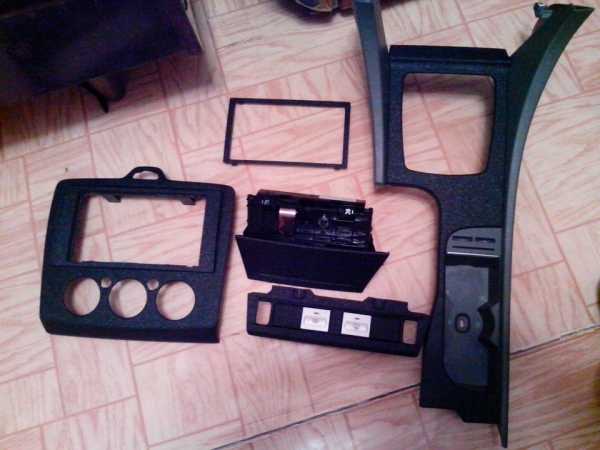

5. Вот и всё. В итоге у вас должен быть на руках примерно вот такой набор.

https://www.drive2.ru/l/1021913/

http://ford-master.ru/kak-snyat-panel-priborov-ford-fokus-2-svoimi-rukami/

следующая статья:

Ремонт печки Ford Focus 2

Содержание статьи:

1. Ремонт моторчика отопителя печки Ford Focus 2

2. Ремонт резистора печки Ford Focus 2

3. Чистка и смазка

remont-vaza.ru

Как снять щиток приборов на Форд Фокус 2 видео

Как снять панель приборов Форд Фокус 2 своими силами: Пошаговая инструкция

Падали стрелки, прочерки на одометре, горят все лампочки, выскакивает неисправность двигателя, неисправность рулевого управления, режим ограничения скорости. Они то появлялись то пропадали как заглушишь и заведешь машину, бывало что на ходу, или утром приходишь а тут такое… и мучаешься пока они исчезнут, еще когда вылазят стучишь легонько по приборке то новые выскакивают то убираются))))

Для снятия панели понадобится:

Инструменты

Перед тем, как снимать панель приборов нужно до упора опустить и вытянуть на себя до конца руль. Так же нужно потянуть на себя деталь, которая помечена красным.

Звездочка для откручивания приборную панель

1. Опускаем на сколько возможно притянув руль на себя предела.

Открутим два шурупа под звездочку

2. Затем потяните на себя пластиковую декоративную крышку,

она помечена на фото красным.

Вытяните руль на себя до предела

5. Потяните панель приборов Форд Фокус на себя, не сильно, чтобы не сломать ничего. Если не идет — возьмитесь пальцами за защелку разъема и повторите попытку по направлению стрелки.

Вместе с поворотом снимаем проводку

Так как она еще держится за счет разъёма

6. Вместе с поворотом защелки разъем должен выйти из ответной части.

Отстегните защелки, помеченные на фото красным.

7. Теперь можно снять стекла. Отстегните защелки, помеченные на фото красным.В итоге получим две разные детали, после продолжаем дальнейшую разборку.

Снимите со стрелок колпачки

Теперь со всех стрелочек можно снять серебряные колпачки, в том случае, если стрелка снимется целиком, нет ничего страшного. Дальше продолжаем аккуратно снимать сами стрелки. Они могут сломаться. Я аккуратно придерживал стрелку у основания и потихоньку тянул вверх, а с другой стороны подцеплял широким ножом

карандаш и пометьте перед тем как разобрать панель форд 2

10. Снимите со стрелок колпачки, у меня они серебристого цвета.

11. Аккуратными движениями, чтобы ничего не сломать, снимите стрелки. Для этого используйте широкий нож, установите его у основания и подденьте вверх стрелку.

Пленку со шкалами тоже нужно снять

Извлеките плату, отогнув защелки

Можно почистить дисплей бортового компьютера

Ставим панель приборов Фокус

Перед тем, как поставить на место стрелки, их нужно сначала собрать, ставим на них серебристые колпачки и только потом их можно устанавливать на место.

На стрелки не нужно давить очень сильно, так как они иначе они могут начать тереться об панель, а так же и неправильно передавать показания датчиков.

С первого раза все сделал идеально, стрелки ни одна не врет, даже когда подключил пропали ошибки, стучал по ней ничего не вылазит, проехался по ямкам все в норме. Даже кажется как будто машина лучше поехала.

Ну, вот теперь вы знаете как снять панель приборов Ford Focus 2, и в случае необходимости сможете проделать это сами без посторонней помощи.

Посмотрите интересное видео по этой теме

eurasia-avto.ru

Форд Фокус 2. Снимаем и разбираем панель приборов | Форд Фокус

Уже давно я писал о том, как пересветить панель приборов Фокуса 2. После этого читатели неоднократно просили описать процесс её снятия и разборки. Вот нашёл время и ещё разок всё разобрал и собрал. 🙂

Панель приборов Форд Фокус 2

Все фотографии кликабельны (большой формат).

Для снятия и установки панели потребуются: ключ TORX T25 (фото 1), любая средняя отвёртка, широкий нож и карандаш.

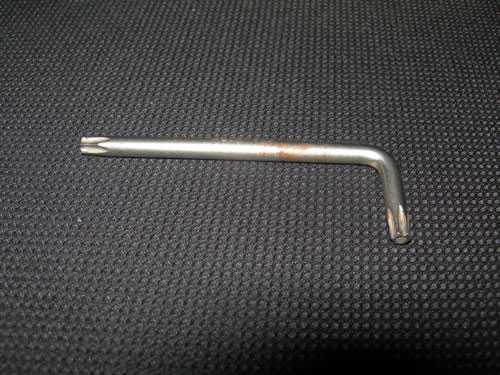

Фото 1. Ключ TORX T25

Перед снятием панели приборов опускаем до упора и вытягиваем на себя до конца руль.

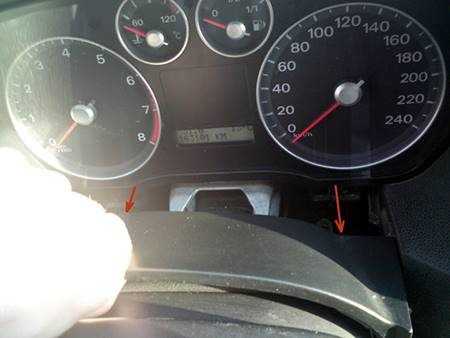

Тянем на себя деталюшку, помеченную красным. (фото 2, фото 3)

Фото 2. Снятие панели приборов Фокус 2

Фото 3. Снятие панели приборов Фокус 2

Под пластиком спрятаны винты, которыми крепится панель. Отворачиваем их при помощи ключа TORX T25 (фото 4).

Фото 4. Снятие панели приборов Форд Фокус 2

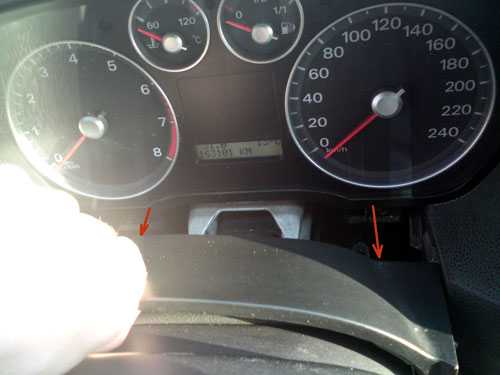

Для снятия панели, вставляем отвертку строго по центру между приборкой и козырьком (фото 5), пока она не упрётся в защёлку (фото 8, обозначена зелёным), и тянем вверх, пока защёлка не выйдет из зацепления. Тянем панель приборов на себя.

Фото 5. Снятие панели приборов Форд Фокус 2

Особо сильно панель не дёргаем. Её ещё держит разъём. Цепляем пальцами защёлку разъёма и тянем, как показывает стрелка (фото 6).

Фото 6. Снятие панели приборов Форд Фокус 2

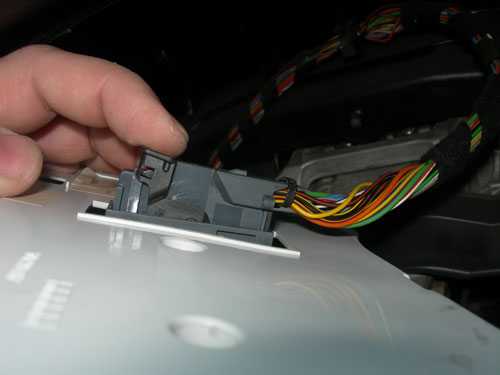

Одновременно с поворотом защёлки, разъём выходит из ответной части (фото 7). Панель свободна.

Фото 7. Снятие панели приборов Форд Фокус 2

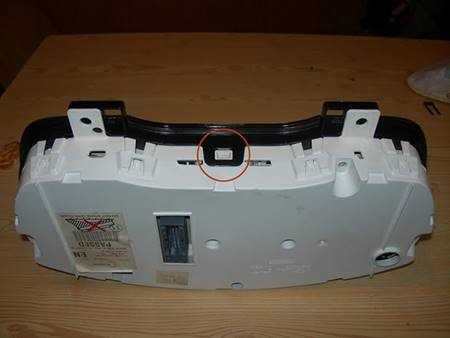

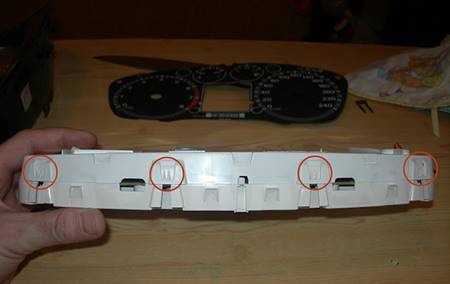

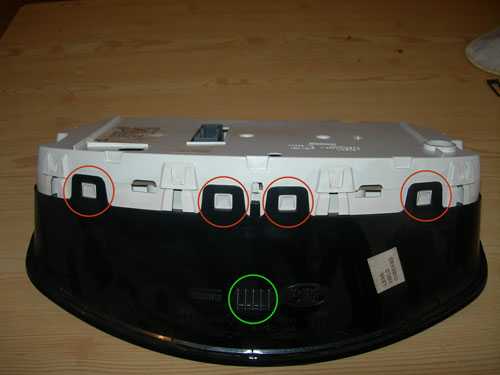

Теперь, для снятия стекла, отстёгиваем защёлки, отмеченные красным (фото 8, фото 9).

Фото 8. Разборка панели приборов Форд Фокус 2

Фото 9. Разборка панели приборов Форд Фокус 2

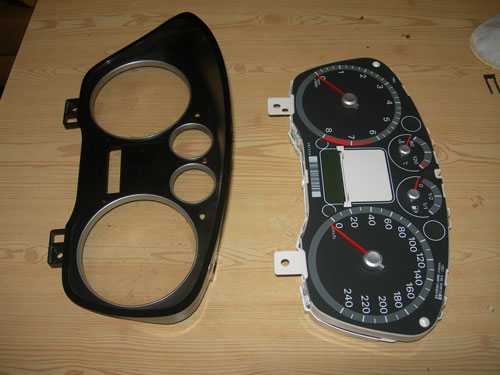

Получаем две разные детальки и приступаем к дальнейшей разборке.

Фото 10. Разборка панели приборов Форд Фокус 2

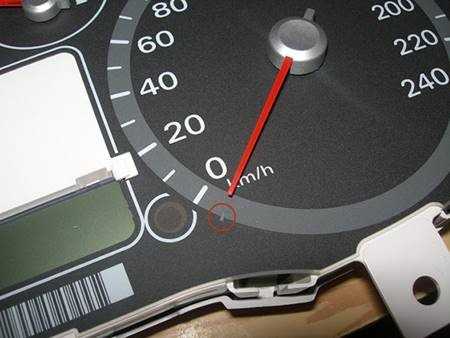

Далее, повернув все стрелки до упора против часовой стрелки, отмечаем их положение карандашом (фото 11).

Фото 11. Разборка панели приборов Форд Фокус 2

Теперь со всех стрелок снимаем серебряные колпачки (если стрелка снимется целиком, то в этом нет ничего страшного).  Аккуратнее снимайте сами стрелки. Могут сломаться. Я удерживал стрелку у основания и тянул вверх, а с другой стороны поддевал широким ножом (фото 12).

Фото 12. Разборка панели приборов Форд Фокус 2

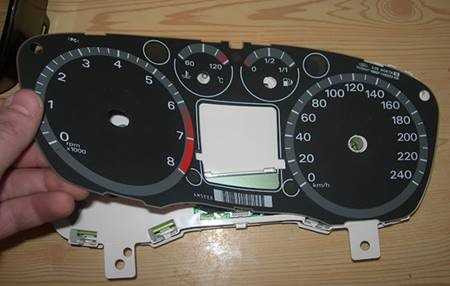

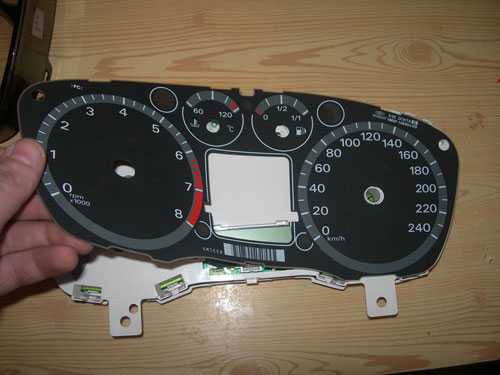

Теперь снимаем плёнку со шкалами (фото 13).

Фото 13. Разборка панели приборов Форд Фокус 2

Отстёгиваем от панели заднюю крышку (фото 14, фото 15)

Фото 14. Разборка панели приборов Форд Фокус 2

Фото 15. Разборка панели приборов Форд Фокус 2

Вынимаем плату отогнув последние защёлки (фото 16).

Фото 16. Разборка панели приборов Форд Фокус 2

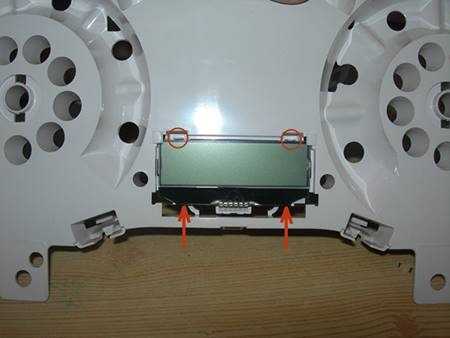

Советую ещё почистить табло бортового компьютера. Со временем обратная сторона табло покрывается  слоем пыли и его подсветка становится неравномерной (фото 17).

Фото 17. Разборка панели приборов Форд Фокус 2

Сборка панели приборов происходит в обратной последовательности.

Стрелки сначала надо собрать, поставив на них  серебряные колпачки, а затем их можно ставить на место.

Не давите на стрелки очень сильно, иначе они могут тереться об панель и неправильно показывать данные.

При правильной установке, при повороте стрелок против часовой стрелки, они должны упереться в метки поставленные ранее (фото 11).

Вот вроде и всё.

www.focusov.net

Ford Focus 2 Каркас панели приборов снять замена ремонт Форд Фокус 2

Ford Focus 2 > Ремонт автомобиля > Кузов > Снятие каркаса панели приборов

Работу проводим при повреждении каркаса панели приборов, замене жгута проводов, элементов системы отопления, вентиляции и кондиционирования воздуха.
Отосединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Снимаем панель приборов (см. «Снятие панели приборов Форд Фокус 2»).

Разряжаем систему кондиционирования воздуха. Система кондиционирования должна разряжаться или заряжаться хладагентом на специализированных сервисах по обслуживанию систем кондиционирования воздуха.

В моторном отсеке, на щитке передка…

…головкой «на 10» отворачиваем болт прижимной планки трубок системы кондиционирования воздуха…

…и сдвигаем ее по трубкам.

Отсоединяем от фланца испарителя трубку низкого давления…

…а также трубку высокого давления.

Перед снятием шлангов отопителя, помечаем их с тем, чтобы при последующей установке они были установлены на свои места.

Поворачиваем против часовой стрелки запорную втулку до упора…

…и снимаем шланг с патрубка отопителя.

Аналогично снимаем другой шланг отопителя, при этом из шлангов вытечет небольшое количество охлаждающей жидкости.
Приподнимаем концы шлангов и подвязываем их в верхнем положении, чтобы охлаждающая жидкость не вытекала.

На левой передней стойке вынимаем штеккер антенного провода из колодки.

Преодолевая сопротивление фиксаторов…

…снимаем облицовку порога водительской двери.

Отгибаем ковровое покрытие пола от проема двери.

Ключом «на 10» отворачиваем болт крепления наконечника «минусового» провода и снимаем его.

Поворачиваем фиксатор…

…и разъединяем колодки жгутов проводов.

Снимаем облицовку порога двери переднего пассажира аналогично облицовке порога водительской двери.

Головкой «на 10» отворачиваем два болта крепления наконечников «минусовых» проводов…

…и вынимаем их фиксирующие усики из отверстий порога.

Повернув фиксатор колодки жгута проводов…

…разъединяем колодки черного цвета.

Повернув фиксатор колодки жгута проводов…

…разъединяем колодки серого цвета.

Отсоединяем центральные воздуховоды от двух воздуховодов, установленных вдоль туннеля пола…

…и снимаем их.

Справа под панелью приборов снимаем монтажный блок реле и предохранителей, отсоединив от него все колодки жгутов проводов (см. «Снятие монтажных блоков Форд Фокус 2»).

Нажав на фиксатор, отсоединяем колодку жгута проводов от блока управления подушками безопасности, установленного на туннеле пола.

Выводим жгут проводов из двух держателей.

Снимаем держатель жгута проводов с отбортовки каркаса панели приборов.

Выводим держатель жгута проводов из отверстия правого кронштейна каркаса.

Выводим другой держатель жгута проводов из отверстия кронштейна.

Выводим держатель верхнего жгута проводов из отверстия кронштейна.

Головкой «на 8» отворачиваем болт крепления наконечника «минусового» провода к кронштейну и снимаем держатель провода, с отбортовки кронштейна.

Головкой «на 10» отворачиваем болт крепления правого кронштейна к каркасу панели приборов…

…и вынимаем длинный болт, который одновременно крепит кронштейн корпуса отопителя.

Ключом Torx T-25 отворачиваем саморез крепления кронштейна к каркасу.

Снимаем трубку со штуцера, расположенного под испарителем системы кондиционирования воздуха.

Головкой «на 10» отворачиваем два болта крепления правого кронштейна к полу…

…и снимаем правый кронштейн каркаса панели приборов.

Аналогично отворачиваем болты и саморез крепления левого кронштейна каркаса панели приборов и снимаем его.
Снимаем рычаги стеклоочистителя со щетками и накладку ветрового стекла (см. «Снятие очистителя ветрового стекла Форд Фокус 2»).

В моторном отсеке головкой «на 10» отворачиваем два болта крепления кронштейна рулевой колонки.

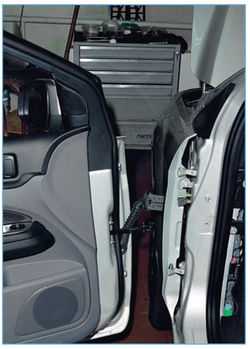

Снимаем передние двери (см. «Снятие передней двери Форд Фокус 2»).

В стойках передних дверей с помощью отвертки…

…снимаем резиновые заглушки.

В обеих передних стойках кузова ключом Torx T-55 отворачиваем винты крепления трубы каркаса…

…и вынимаем длинные винты.

С двух сторон головкой «на 10» отворачиваем по два болта крепления каркаса панели приборов к кузову.

Перед снятием каркаса проверяем, все ли места его крепления отсоединены от кузова и разъединены ли все колодки жгутов проводов.

Снимаем каркас панели приборов в сборе с отопителем, воздуховодами и вынимаем через проем передней двери.

В обеих боковинах кузова с внутренней стороны под шумоизоляцией установлены регулировочные распорные втулки.

Для их снятия отверткой поддеваем втулку и извлекаем ее из отверстия боковины.

При снятии каркаса панели приборов, когда выворачиваем длинные болты в передних стойках, внутренние кольца втулок вворачиваются в наружные, тем самым уменьшается длина регулировочных втулок и труба каркаса освобождается.

При установке каркаса панели приборов, когда длинные болты в передних стойках вворачиваются, внутренние кольца втулок выворачиваются из наружных, тем самым длина регулировочных втулок увеличивается, в результате труба каркаса зажимается между регулировочными втулками.

Устанавливаем каркас панели приборов Форд Фокус 2 в обратной последовательности.

Снятие каркаса панели приборов Ford Focus 2

Первоисточник контента — WiKi сайта журнала «За Рулём»

ford-focus-2.dv13.ru

Форд Фокус 2 рестайлинг как снять панель приборов

Работу проводим при повреждении каркаса панели приборов, замене жгута проводов, элементов системы отопления, вентиляции и кондиционирования воздуха.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Разряжаем систему кондиционирования воздуха. Система кондиционирования должна разряжаться или заряжаться хладагентом на специализированных сервисах по обслуживанию систем кондиционирования воздуха.

В моторном отсеке, на щитке передка…

…головкой «на 10» отворачиваем болт прижимной планки трубок системы кондиционирования воздуха…

Отсоединяем от фланца испарителя трубку низкого давления…

Перед снятием шлангов отопителя, помечаем их с тем, чтобы при последующей установке они были установлены на свои места.

Поворачиваем против часовой стрелки запорную втулку до упора…

…и снимаем шланг с патрубка отопителя.

Аналогично снимаем другой шланг отопителя, при этом из шлангов вытечет небольшое количество охлаждающей жидкости.

Приподнимаем концы шлангов и подвязываем их в верхнем положении, чтобы охлаждающая жидкость не вытекала.

На левой передней стойке вынимаем штеккер антенного провода из колодки.

Преодолевая сопротивление фиксаторов…

…снимаем облицовку порога водительской двери.

Отгибаем ковровое покрытие пола от проема двери.

Ключом «на 10» отворачиваем болт крепления наконечника «минусового» провода и снимаем его.

…и разъединяем колодки жгутов проводов.

Снимаем облицовку порога двери переднего пассажира аналогично облицовке порога водительской двери.

Головкой «на 10» отворачиваем два болта крепления наконечников «минусовых» проводов…

…и вынимаем их фиксирующие усики из отверстий порога.

Повернув фиксатор колодки жгута проводов…

…разъединяем колодки черного цвета.

Повернув фиксатор колодки жгута проводов…

Отсоединяем центральные воздуховоды от двух воздуховодов, установленных вдоль туннеля пола…

Справа под панелью приборов снимаем монтажный блок реле и предохранителей, отсоединив от него все колодки жгутов проводов (см. «10.2. Ford Focus II. Снятие монтажных блоков»).

Нажав на фиксатор, отсоединяем колодку жгута проводов от блока управления подушками безопасности, установленного на туннеле пола.

Выводим жгут проводов из двух держателей.

Снимаем держатель жгута проводов с отбортовки каркаса панели приборов.

Выводим держатель жгута проводов из отверстия правого кронштейна каркаса.

Выводим другой держатель жгута проводов из отверстия кронштейна.

Выводим держатель верхнего жгута проводов из отверстия кронштейна.

Головкой «на 8» отворачиваем болт крепления наконечника «минусового» провода к кронштейну и снимаем держатель провода, с отбортовки кронштейна.

Головкой «на 10» отворачиваем болт крепления правого кронштейна к каркасу панели приборов…

…и вынимаем длинный болт, который одновременно крепит кронштейн корпуса отопителя.

Ключом Torx T-25 отворачиваем саморез крепления кронштейна к каркасу.

Снимаем трубку со штуцера, расположенного под испарителем системы кондиционирования воздуха.

Головкой «на 10» отворачиваем два болта крепления правого кронштейна к полу…

…и снимаем правый кронштейн каркаса панели приборов.

Аналогично отворачиваем болты и саморез крепления левого кронштейна каркаса панели приборов и снимаем его.

В моторном отсеке головкой «на 10» отворачиваем два болта крепления кронштейна рулевой колонки.

В стойках передних дверей с помощью отвертки…

В обеих передних стойках кузова ключом Torx T-55 отворачиваем винты крепления трубы каркаса…

С двух сторон головкой «на 10» отворачиваем по два болта крепления каркаса панели приборов к кузову.

Перед снятием каркаса проверяем, все ли места его крепления отсоединены от кузова и разъединены ли все колодки жгутов проводов.

Снимаем каркас панели приборов в сборе с отопителем, воздуховодами и вынимаем через проем передней двери.

В обеих боковинах кузова с внутренней стороны под шумоизоляцией установлены регулировочные распорные втулки.

Для их снятия отверткой поддеваем втулку и извлекаем ее из отверстия боковины.

При снятии каркаса панели приборов, когда выворачиваем длинные болты в передних стойках, внутренние кольца втулок вворачиваются в наружные, тем самым уменьшается длина регулировочных втулок и труба каркаса освобождается.

При установке каркаса панели приборов, когда длинные болты в передних стойках вворачиваются, внутренние кольца втулок выворачиваются из наружных, тем самым длина регулировочных втулок увеличивается, в результате труба каркаса зажимается между регулировочными втулками.

Каркас панели приборов устанавливается на кузов по трем направляющим.

eurasia-avto.ru

Как снять щиток приборов Форд Фокус 2

Как то раз, я уже писал о том, как пересветить приборную панель автомобиля Форд Фокус 2.

В этом тексте я решил более подробно описать процесс снятия и разборки.

Для снятия панели понадобится:

На фотографии 1 изображен ключ TORX T25

Перед тем, как снимать панель приборов нужно до упора опустить и вытянуть на себя до конца руль. Так же нужно потянуть на себя деталь, которая помечена красным.

Под пластиком детали производитель спрятал винты, на которые крепится панель.

Они отворачиваются ключом TORX T25 (фото 4).

Для того, чтобы снять панель, нужно вставить отвертку ровно по центру между приборной панелью и козырьком, как показано на фото 5, отвертка проталкивается до тех пор, пока не упрётся в защёлку, показано фото 8, обозначена зелёным, после тянем ее вверх, до тех пор, пока защёлка не выйдет из зацепления. Тянем панель на себя.

сильно панель дёргать не нужно. Так как она еще держится за счет разъёма. Защёлку разъёма нужно зацепить пальцами и тянуть, как показано на фото 6.

С поворотом защёлки, панель будет свободна.

Для того, чтобы снять стекло, нужно отстегнуть защёлку, отмеченную красным на фото 8 и 9.

В итоге получим две разные детали, после продолжаем дальнейшую разборку.

Далее, нужно повернуть все стрелки до упора, проворачивать нужно против часовой стрелки, нужно отметить их положение карандашом, как показано на фото 11.

Теперь со всех стрелочек можно снять серебряные колпачки, в том случае, если стрелка снимется целиком, нет ничего страшного. Дальше продолжаем аккуратно снимать сами стрелки. Они могут сломаться. Я аккуратно придерживал стрелку у основания и потихоньку тянул вверх, а с другой стороны подцеплял широким ножом смотреть фото 12.

Пленку со шкалами тоже нужно снять (фото 13).

Далее от панели нужно отстегнуть заднюю крышку (показано на фото 14, фото 15).

Вытаскиваем плату, предварительно нужно отогнуть последние защёлки (фото 16).

Заодно можно почистить табло бортового компьютера. При долгой эксплуатации, на обратной стороне табло скопится много пыли, в результате чего, подсветка станет неравномерной (фото 17).

Сборка приборной панели осуществлять в обратной последовательности.

Посмотрите интересное видео по этой теме

eurasia-avto.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
