1. Установка боковых подушек-шторок безопасности в Ford Focus 2

0:153

2. Диагностика неисправности подушек безопасности Ford Focus 2

0:269

1. Установка боковых подушек-шторок безопасности в Ford Focus 2

В вопросе безопасности человека при управлении автомобилем у разных людей свои взгляды — кто-то пренебрегает элементарными правилами безопасности и даже не пристегивается за рулем, кто-то упаковывается по полной. И я согласен со всеми вариантами, если они под номером 2: ведь все элементы пассивной безопасности были созданы не на пустом месте, а порой и даже ценой человеческих жизней. Конечно, идеального решения не существует: та же подушка безопасности может травмировать человека в машине, но она так же может спасти жизнь.
Но нельзя забывать о том, что в первую очередь безопасность зависит от самого человека, управляющего автомобилем. Всем желаю не попадать в неприятности, быть осторожными, предусмотрительными и всегда предвидеть ситуацию на дороге.

0:1786

Возвращаюсь к своему авто. Всего в Ford Focus 2 может быть установлено 6 подушек безопасности:

0:1951

· 1 в руле для водителя;

0:1996

· 1 в торпедо для переднего пассажира;

0:2068

· 2 боковые подушки в спинках передних сидений для водителя и переднего пассажира;

0:153

· 2 боковые шторки безопасности в крыше для всех находящихся в салоне автомобиля.

0:305

Ранее мною были приобретены сидения от Titanium, в которых уже были встроены боковые подушки.

0:472

Теперь очередь дошла и до шторок. Их установка относительно проста.

0:599

Ход работ по установке боковых подушек безопасности в Ford Focus 2

0:717

Далее будет описан процесс установки шторок на автомобиль 2006 года в кузове трехдверный хетчбэк. Т.е. дорестайл, на который подходят шторки в жестких пеналах.

0:1008

Нам понадобятся:

0:1042

· сами шторки безопасности. В моем случае были подобраны шторки именно на свой кузов.

0:1201

4M51-B14K159-AD — левая
4M51-B14K158-AD — правая

0:1269

· закладные в крышу 1490221 (6 шт.)

0:1326

· саморезы 6 шт. (подбираются по закладным)

0:1406

· вытяжные гайки в крышу М6 2 шт.

0:1466

· болты М6 6 шт. (например, ВАЗ от тормозов. Идут сразу с гроверами)

0:1587

Не обязательно, но желательно: заглушки в центральные стойки с надписью “AIRBAG” левая/ правая:

0:1757

1349596 — 1 шт.
1349599 — 1 шт.

0:1801

Итак, сам процесс установки:
1. Снимаем накладки передних стоек, обшивки багажника и задних стоек;

0:1983

1:2488

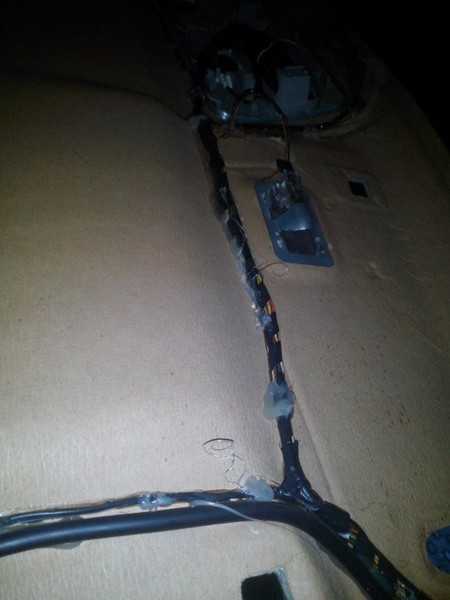

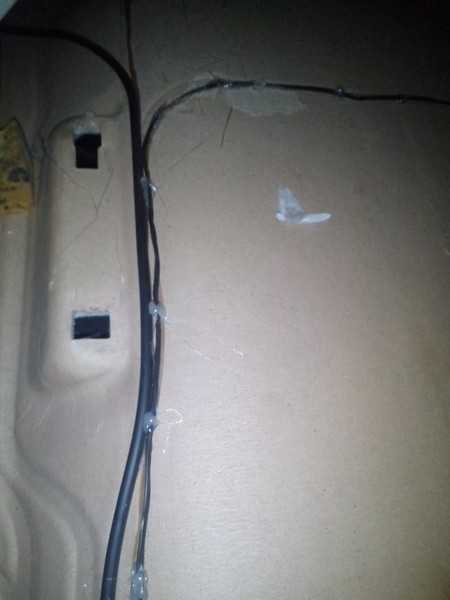

2. Снимаем потолок, открепив от него проводку (шланг омывателя заднего стекла не снимаем, а отсоединяем от основной магистрали: в районе передней и задней стоек есть разрывы), и вынимаем его из машины через заднюю дверь (крышку багажника).

1:435

2:940

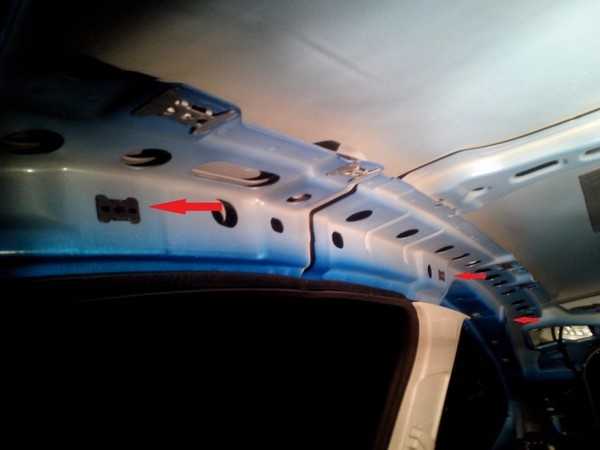

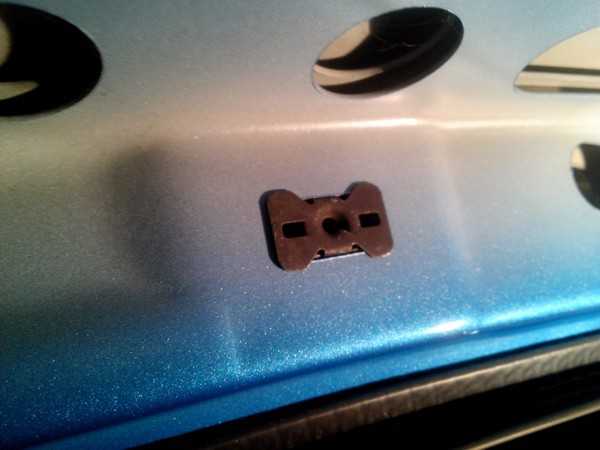

3. Устанавливаем закладные и вытяжные гайки:

2:1024

3:1529

4:2034

5:504

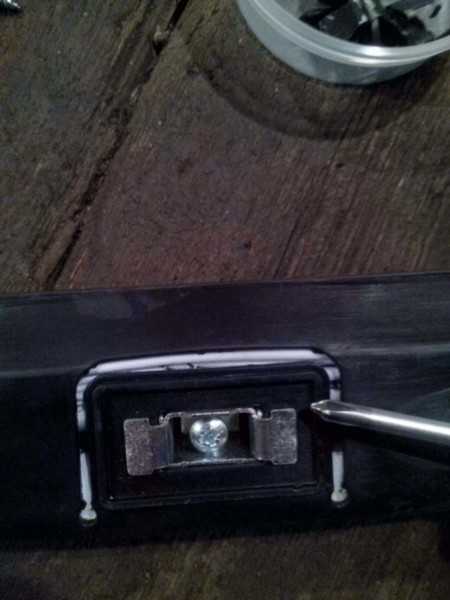

4. Для удобства установки наживляем саморезы в штатные крепления подушек…

5:644

6:1149

… и ставим подушки на место, затягивая саморезы с достаточным усилием:

6:1282

7:1787

8:2292

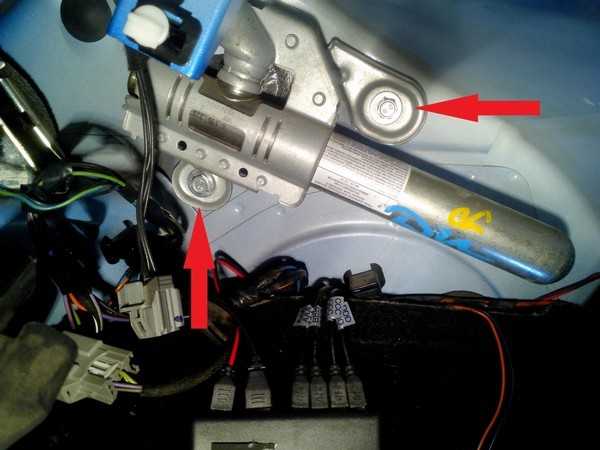

5. Теперь нужно закрепить пиропатроны. Тут пригождаются болты м6. Пиропатрон крепится к кузову в районе задних стоек двумя болтами с каждой стороны (резьба уже нарезана)

8:310

9:815

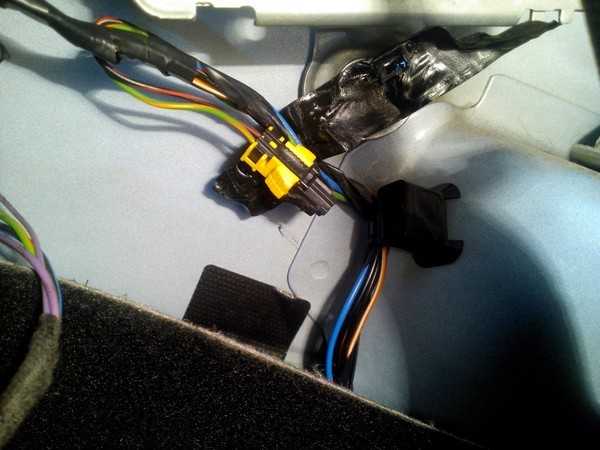

6. подключаем подушки: находим разъемы для них примотанными к проводке задних фонарей (проводка есть у всех):

9:1016

10:1521

11:2026

… и вставляем их в разъем шторок:

11:63

12:568

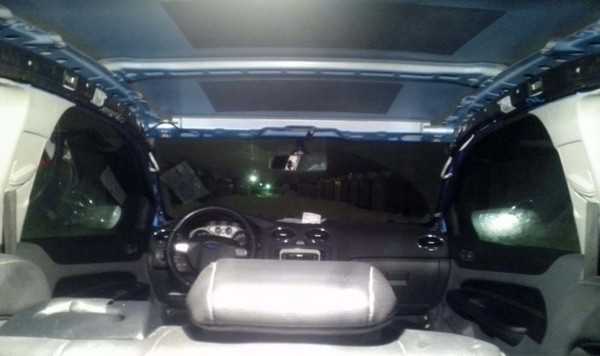

7. ставим потолок на место, закрепляя ранее оторванную проводку термоклеем:

12:709

13:1214

14:1719

8. последним этапом шторки нужно прошить (например, с помощью ELM327), до этого при включении зажигания будет выводиться ошибка конфигурации:

14:1974

15:2479

Примечание: так же, если не было с завода сидений с боковыми подушками безопасности, следует поставить боковые датчики удара.

15:232

2. Диагностика неисправности подушек безопасности Ford Focus 2

16:848

Для начала вам необходимо понять, индикатор в виде человечка на приборной панели, говорит вам о неисправности работы подушек безопасности. А проще говоря, они не сработают при дорожном прошествии!

16:1212

Если автомобиль был реально в ДТП и подушки были заменены, лампочка продолжит гореть, а система так и будет не активна до “перезапуска” блока RCM. Для его так сказать “перезапуска” необходимо зайти в ELMConfig в блок RCM Информация и нажать “Прочитать”. показатель “Счетчик креш-данных” не должен превышать значение 5.

16:1783

17:2288

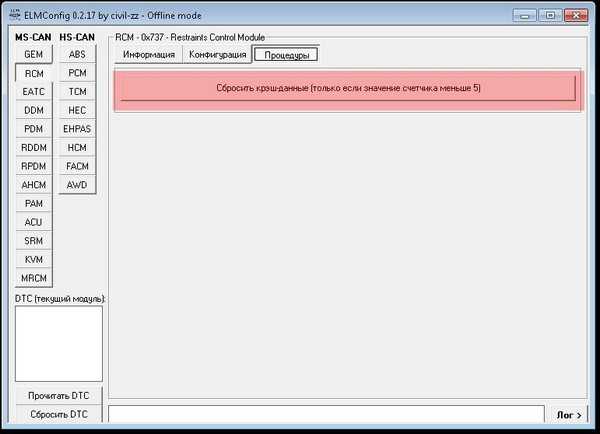

Далее, переходим во вкладку “процедуры” и нажимаем “Сбросить креш-данные (только если значение счетчика меньше 5)” Это позволить если можно так сказать “перезапустить” работу данного блока. Если система исправна, индикатор на приборной панели потухнет.

17:465

18:970

Если автомобиль не участвовал в авариях. Необходимо считать ошибки DTC (текущего блока), далее изучаем их и делаем “Сброс ошибок” т.к. ошибки могли быть разовыми, фактически их нет, но система не будет исправна пока их не сбросишь. Если после сброса, ошибки вновь появляются это и есть причина неисправности вашего блока. Далее вам нужно будет отталкиваться от конкретной ошибки и искать ее решения.

18:1699

19:2204

Настройки наличия подушек так же можно посмотреть и скорректировать во вкладке “Конфигурация” я думаю интуитивно будет понятно.

19:240

20:745

https://www.drive2.ru/l/9743159/

20:781

https://www.drive2.ru/l/5591343/

20:817

следующая статья:

Подсветка багажника и бардачка Ford Focus 2

Содержание статьи:

1. Подсветка багажника Ford Focus 2

2. Подсветка бардачка Ford Focus 2

1. Подсветка багажника Ford Focus 2

На

21:1640
30763

www.spike.su

Особенности конструкции системы пассивной безопасности (SRS) автомобиля Ford Focus 2

Система пассивной безопасности (SRS) автомобиля Ford Focus 2 объединяет в комплексе (в зависимости от комплектации) фронтальные и боковые подушки безопасности для водителя и пассажира на переднем сиденье, а также ремни безопасности для водителя и всех пассажиров. Для среднего пассажира на заднем сиденье предусмотрен поясной ремень. По заказу могут быть установлены оконные подушки безопасности.

Предупреждение

Подушки безопасности не заменяют ремни безопасности. Более того, при движении автомобиля водитель и передний пассажир обязательно должны быть пристегнуты ремнями, так как в случае дорожно-транспортного происшествия сработавшая подушка безопасности сама может нанести не пристегнутому ремнем человеку тяжелую травму.

В систему SRS входят:

– модуль подушки безопасности водителя, расположенный в ступице рулевого колеса и состоящий из сложенной оболочки подушки и куполообразного газогенератора;

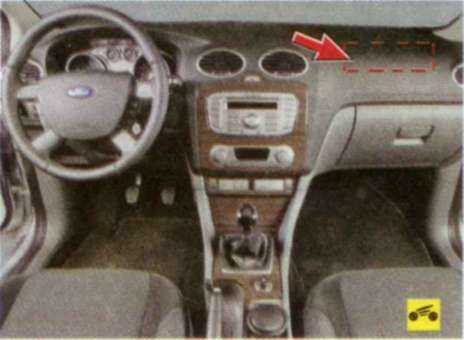

– модуль подушки безопасности переднего пассажира (устанавливают в зависимости от комплектации автомобиля), находящийся в панели приборов со стороны пассажира и состоящий из сложенной оболочки подушки и трубчатого газогенератора. Отличается от подушки безопасности водителя формой и большим обьемом;

Предупреждение

При установке детского кресла на переднее пассажирское сиденье отключите подушку безопасности пассажира (при ее наличии).

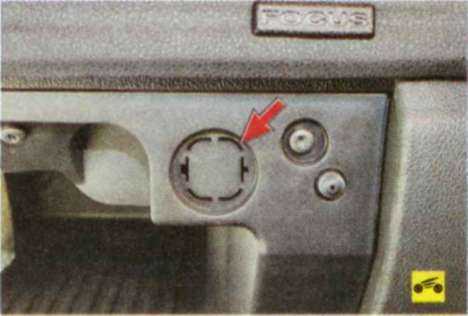

Выключатель находится в правом верхнем углу вещевого ящика. Подушка отключается ключом автомобиля (на автомобиле, укомплектованном подушкой безопасности, вместо заглушки установлен замок).

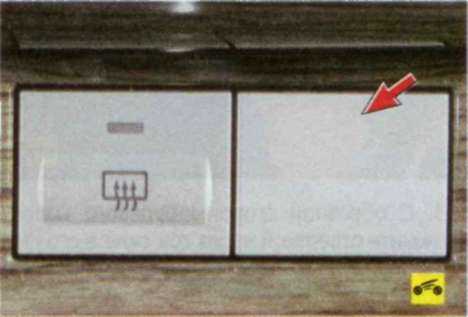

При выключении подушки безопасности переднего пассажира на панели приборов загорается сигнальная лампа отключения подушки безопасности (место, где находится лампа, показано стрелкой).

– модули боковых подушек безопасности водителя и переднего пассажира (устанавливают в зависимости от комплектации автомобиля), расположенные в наружных боковых частях спинок передних сидений и состоящие из сложенной оболочки подушки и газогенератора;

– модули оконных подушек (устанавливают по заказу), расположенные над окнами передних и задних дверей, под обивкой потолка, и состоящие из сложенной оболочки подушки и газогенератора;

– электронный блок управления (ЭБУ) с датчиками удара (акселерометрами), установленный под облицовкой тоннеля пола.

В ЭБУ встроены микромеханические датчики, измеряющие продольное и поперечное ускорение/замедление автомобиля при столкновении. По рассчитанному значению ЭБУ оценивает серьезность удара. Если сигнал замедления вследствие лобового (или бокового) удара превышает заданное значение, ЭБУ инициирует срабатывание преднатяжителей ремней безопасности и развертывание подушек безопасности.

Если аккумуляторная батарея автомобиля разбилась во время аварии, электрическая цепь удерживания напряжения в ЭБУ все еще будет способна активировать подушки безопасности в течение некоторого времени с момента удара;

– преднатяжители передних ремней безопасности (вмонтированы в замки передних ремней) с ограничителями усилия их натяжения.

Преднатяжители обеспечивают своевременное реагирование на аварийное замедление автомобиля, притягивая водителя и пассажиров к спинкам сидений, исключают дальнейшее перемещение их вперед по инерции и получение травм от сработавшей подушки безопасности;

Примечание

Механизм преднатяжителя ремня безопасности всегда приводится в действие раньше, чем подушка безопасности.

– подголовники, установленные на спинках сидений водителя и переднего пассажира автомобилей всех комплектаций и на спинке заднего сиденья (два или три подголовника в зависимости от комплектации). Подголовники предотвращают повреждение шейных позвонков людей, сидящих в автомобиле, при сильном ударе сзади и при срабатывании подушек безопасности.

Подголовники передних и задних сидений можно регулировать по высоте путем нажатия на фиксатор и перемещения подголовника вверх или вниз на требуемую высоту.

Примечание

Оптимальным считается такое положение подголовника, при котором его верхняя кромка расположена на одном уровне с верхней частью головы. Для людей очень высокого роста поднимите подголовник в крайнее верхнее положение, для людей очень низкого роста опустите подголовник в крайнее нижнее положение.

– сигнальные лампы системы пассивной безопасности (SRS).

Если ЭБУ обнаруживает неисправность системы, горит сигнальная лампа неисправности подушки безопасности (со светофильтром красного цвета).

Предупреждение

При загорании сигнальной лампы немедленно обратитесь в автосервис. Помимо возможного отказа в аварийной ситуации, она может неожиданно сработать во время движения, что приведет к тяжелым последствиям.

Сигнальная лампа непристегнутого ремня безопасности водителя (со светофильтром красного цвета) загорается при включении зажигания и гаснет после пристегивания ремня безопасности водителя. Кроме того, при включении зажигания одновременно с лампой на 4-8 с включается и предупреждающий зуммер.

Контрольная лампа выключения подушки безопасности переднего пассажира загорается при отключении подушки безопасности.

Источник: http://www.samoremont-avto.ru/ford-focus2-repair-manual-p321.html.

carpedia.club

Снятие и установка подушки безопасности водителя

  1. Руководства по ремонту
  2. Ford Focus 2 2005-2008
  3. Снятие и установка подушки безопасности водителя

Подушку безопасности водителя приходится снимать при ремонте элементов рулевого управления и электрооборудования автомобиля, поэтому процесс ее снятия и установки описан в данном руководстве. Однако во избежание получения травм строго придерживайтесь рекомендуемой последовательности работы.

Вам потребуется отвертка с плоским лезвием.

1. Отключите электропитание модуля подушки безопасности, вынув предохранитель (показан на фото стрелкой) в основном блоке, расположенном под панелью приборов.

Примечание

Монтажный блок для наглядности снят с автомобиля.

Предупреждения

Попытка снятия модуля подушки безопасности без отключения его электропитания может привести к неожиданному срабатыванию подушки.

Приступать к следующим операциям по снятию подушки безопасности можно только после полного разряда конденсатора активатора. Для разряда конденсатора необходимо после извлечения предохранителя из монтажного блока подождать не менее 15 мин.

Запрещается разборка модуля подушки безопасности.

Не допускается падение модуля подушки безопасности и попадание на него воды, смазки или масла.

Не допускается воздействие на модуль подушки безопасности температуры выше 95 °С.

2. Снимите кожух рулевой колонки (см. «Снятие и установка кожуха рулевой колонки»).

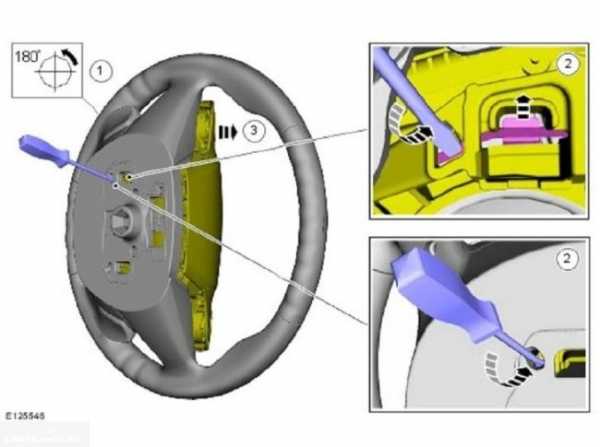

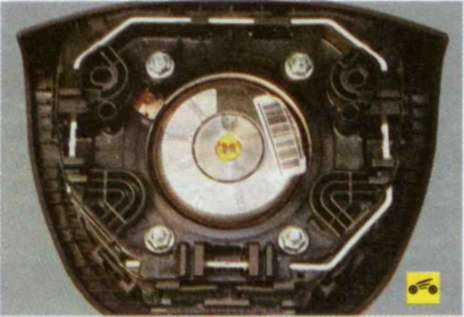

3. С обратной стороны рулевого колеса отожмите отверткой через три окна в его ступице пружинный держатель модуля подушки безопасности…

Примечание

Так расположены окна в ступице рулевого колеса (для наглядности показано на снятом рулевом колесе) для доступа к пружинному держателю модуля подушки безопасности.

4. …аккуратно приподнимите модуль…

5. …отведите его от ступицы рулевого колеса, отсоедините от модуля колодку жгута проводов подушки безопасности, сжав ее фиксаторы…

6. …затем провод выключателей звукового сигнала и снимите модуль подушки безопасности.

7. Установите подушку безопасности в порядке, обратном снятию.
